Гранбаланс балансировочный клапан – Клапаны балансировочные Гранбаланс КБЧ серия 10

Балансировочный клапан ГРАНБАЛАНС – теперь автоматический!

20 ноября 2012

Компания АДЛ рада сообщить о расширении производственной программы и представляет новинку в линейке балансировочных клапанов ГРАНБАЛАНС^® — автоматический балансировочный клапан по перепаду давления ГРАНБАЛАНС^® КБА, DN 15-50, PN 25.

Клапан осуществляет автоматическую балансировку, регулирование и ограничение расхода теплоносителя и применяется в системах отопления, холодоснабжения и кондиционирования. Посредством использования данного клапана обеспечивается постоянный перепад давления в трубопроводных системах отопления и охлаждения.

В системах с переменным расходом клапан ГРАНБАЛАНС^® КБА позволяет поддерживать постоянным номинальный расход теплоносителя через приборы, исключая их влияние друг на друга. Клапан обеспечивает точное регулирование температуры помещения, снижает риск возникновения шумов на регулирующих устройствах, возникающих при высоких перепадах давления и устанавливается в паре с клапаном-партнером, что позволяет регулировать расход теплоносителя через контур.

Балансировочный латунный клапан имеет следующие преимущества:

• поддержание постоянного заданного перепада давления в контуре;
• измерение расхода у клапана ГРАНБАЛАНС^® КБА и клапана-партнера производится с помощью дифференциального манометра, который подключается к клапанам через измерительные ниппели;
• энергосбережение и высокий уровень комфорта;
• отсутствие шумов в системе;
• легкость промывки;
• возможность монтажа в любом положении, что делает применение клапанов более универсальным.

Сейчас, в преддверии холодов, самое время оптимизировать работу систем отопления, тем самым исключив вероятность перегревания и недостаточного прогрева воздуха в помещениях. Использование автоматических клапанов ГРАНБАЛАНС

® КБА — еще один уверенный шаг к построению эффективной отопительной системы.

Подробная техническая информация об автоматических балансировочных клапанах ГРАНБАЛАНС^® КБА размещена в новой электронной редакции каталога «Балансировочные клапаны» на нашем сайте в разделе «Документация», «Каталоги», «Трубопроводная арматура».

Клапаны ГРАНБАЛАНС^® КБА имеют всю необходимую разрешительную документацию.

По вопросам приобретения данных клапанов просим вас обращаться к инженерам департамента трубопроводной арматуры нашей компании.

adl.ru

Статические балансировочные клапаны «Гранбаланс» КБЧ

Главная | Клапаны | Статические балансировочные клапаны «Гранбаланс» КБЧ

Применяется для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования с водой или водным раствором этиленгликоля с концентрацией не более 40 %.

Клапаны обеспечивают энергосбережение, требуемый расход теплоносителя для обеспечения нужной температуры и комфортной работы системы. В целом увеличивается срок службы системы и существенно сокращается количество неисправностей.

Преимущества:

• фиксация настройки клапана;
• возможность полного закрытия клапана без необходимости в последующей перенастройке;
• клапан может быть использован для полного перекрытия трубопровода;
• возможность монтажа в любом положении;
• высокая пропускная способность;
• наличие двух шкал (грубо/точно) упрощает настройку;
• настройка может выполняться по диаграммам.

Технические характеристики

Номинальный диаметр, DN	65-300 мм
Номинальное давление, PN	1,6 МПа
Температура рабочей среды	120 °С
Минимальная рабочая температура	-10 °С*
Тип присоединения	фланцевое

*Температура ниже 0 °С только для воды с добавлением антифриза.

Функция дренажа

Клапан ручной балансировочный может использоваться в качестве дренажного. Для этого необходимо установить специальный измерительный ниппель с функцией дренажа (поставляется отдельно от клапана).

Отдельно возможна поставка ниппелей для подключения дифференциального манометра, который позволяет измерять расход с точностью ± 5 % и выполнять более точную балансировку системы в процессе ее ввода в эксплуатацию.

Монтаж и эксплуатация

• перед началом работы трубопровода (особенно после ремонта) система должна быть промыта и продута сжатым воздухом для удаления из трубопровода твердых частиц, которые могут повредить уплотнения клапана;
• недопустима передача на клапан изгибающих и линейных усилий от трубопровода;
• запрещено закрашивать или изолировать шкалы клапана;
• при монтаже необходимо, чтобы направление потока совпадало со стрелкой на корпусе клапана;
• запрещается использовать дополнительный рычаг для вращения рукоятки.

Выполнение измерений

Расход через клапан ГРАНБАЛАНС® КБЧ можно проверить с помощью измерительно прибора T550 или других производителей. Клапан ГРАНБАЛАНС® КБЧ имеет отверстие в корпусе G1/4″ и оснащен пробками. По желанию клиента возможна поставка ниппелей для подключения дифференциального манометра, служащих для проведения измерительных работ.

Последовательность действий при измерении расхода:

1. Подключить расходомер, работающий по принципу дифференциального манометра.
2. Выбрать единицы измерения расхода.
3. Выбрать марку клапана.
4. Выбрать тип и размер клапана.
5. Ввести текущее значение настройки клапана.
6. Измерить фактический расход. При несовпадении фактического расхода с расчетным повернуть рукоятку клапана. Ввести новую настройку в память расходомера. Произвести очередное измерение фактического расхода. Процесс производится, пока фактическое значение расхода не совпадет с расчетным.

Настройка клапана

Осуществляется с помощью вращающейся рукоятки и двух смотровых окон: а — показывает десятые части оборота (10 делений), b — показывает полные обороты.

Число полных оборотов:

8 — для DN 65 и 80;

8,5 — для DN 100, 125 и 150;

10 — для DN 200, 250, 300.

Для блокировки настроечной позиции клапана необходимо:

1. Аккуратно извлечь защитную крышку (в центре рукоятки) для обеспечения доступа к регулировочному винту;
2. После установления расхода необходимо вставить шестигранный ключ в гнездо и поворачивать по часовой стрелке до упора;
3. Установить обратно защитную крышку;
4. В настроечной позиции клапан может быть опломбирован проволочной пломбой.

proarma.ru

УралКомплектЭнергоМаш :: Балансировочные клапаны ГРАНБАЛАНС КБА

Балансировочные клапаны ГРАНБАЛАНС ® КБА

Применение динамических  клапанов ГРАНБАЛАНС автоматическая балансировка, регулирование / ограничение расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования обеспечение постоянного перепада давления в трубопроводных системах в системах с переменным расходом: поддержание постоянного номинального расхода теплоносителя через приборы, исключая их влияние друг на друга точное регулирование температуры помещения уменьшение риска шумов на регулирующих устройствах при высоких перепадах давления позволяет регулировать расход теплоносителя через контур (устанавливается в паре с клапаном-партнером) Рабочая среда: вода или водный раствор этиленгликоля (концентрация не более 40 %)

Основные преимущества автоматического балансировочного клапана ГРАНБАЛАНС КБА

• поддержание выбранного перепада давления в контуре (значение настраивается шестигранным ключом)
• контроль значения перепада давления на приборе с помощью измерительных ниппелей;
• отсутствие шумов в системе;
• уменьшение затрат на балансировку и энергосбережение;
• простота промывки за счет быстрого демонтажа управляющего картриджа дифференциального давления в корпусе клапана;
• малые габариты клапана

Технические характеристики

Номинальный диаметр	15-50 мм
Номинальное давление	2,5 МПа
Температура рабочей среды	120°С
Минимальная рабочая температура	-10°С
Перепад давления	До 400 кПа
Максимальный расход через клапан	15 м3/ч
Присоединение	муфтовое*

*Резьба клапана – трубная цилиндрическая G (ISO 228/1) – по ГОСТ 6357-81 (с обеих сторон)

Монтаж и эксплуатация До установки ГРАНБАЛАНС КБА очистить клапан и трубопроводе от посторонних предметов и загрязнений Зачисть резьбу щеткой и нанести герметик на резьбу трубопровода убедиться что требуемая величина расхода теплоносителя соответствует расходной характеристике клапана Клапан устанавливается на обратном трубопроводе в горизонтальном или вертикальном положении (направление движения теплоносителя должно совпадать с направлением стрелки на корпусе ГРАНБАЛАНС ® КБА) Установка клапана в паре с клапаном-партнером (на подающем трубопроводе), соединение – медная капиллярная трубка Следует использовать гаечный ключ для монтажа. Клапан держать за край ближайший к трубопроводу для увеличения плотности соединения (для защиты от повреждений корпуса) Длина резьбы трубопровода не должна превышать длину резьбы Чтобы промыть систему – выньте картридж, полностью откройте клапан и промойте трубопровод, установите картридж обратно Перед началом работы трубопровода необходимо промыть и продуть систему сжатым воздухом с целью удаления твердых частиц, вредящих уплотнению клапана Передача на клапан изгибающих и линейных усилий от трубопровода недопустима Не следует закрашивать / изолировать шкалы клапана Направление потока должно совпадать со стрелкой на корпусе клапана Не использовать для вращения рукоятки дополнительный рычаг



Настройка клапана С помощью 4мм шестигранного ключа регулируется перепад давления на клапане ГРАНБАЛАНС ® КБА: возрастает при повороте по часовой стрелке, и падает – против. Для регулировки перепада давления необходимо выставить клапан на минимальное значение; а позже выставить требуемую настройку.Перепад давления измеряется при помощи дифференциального манометра (красный и синий измерительные порты манометра подключаются к измерительным ниппелям соответственно).

 Техническая документация в  КАТАЛОГЕ ГРАНБАЛАНС

Уважаемые заказчики! Узнать цену на балансировочный клапан ГРАНБАЛАНС КБА, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн…

www.ukenergomash.ru

Клапаны балансировочные динамические Гранбаланс КБА

Клапаны балансировочные динамические Гранбаланс КБА

Балансировочные клапаны Гранбаланс КБА предназначены для автоматической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования с водой или водным раствором этиленгликоля с концентрацией не более 40 %.

Устанавливаются в паре с клапаном-партнером, что позволяет регулировать расход теплоносителя через контур.



Цены на балансировочные клапаны Гранбаланс КБА

Артикул	DN, (мм)	PN, (МПа)	Тип присоединения	Цена в у.е. без НДС
FH02A394228	15	25	р/р	206,88
FH02A394232	20	25	р/р	221,37
FH02A394234	25	25	р/р	259,03
FH02A394247	32	25	р/р	372,07
FH02A394248	40	25	р/р	423,36
FH02A394250	50	25	р/р	626,44

Технические характеристики

Параметры	Значение
Номинальный диаметр	15-50 мм
Номинальное давление	2,5 МПа
Температура рабочей среды	120°С
Минимальная рабочая температура	-10°С
Перепад давления	До 400 кПа
Максимальный расход через клапан	15 м3/ч
Присоединение	муфтовое*

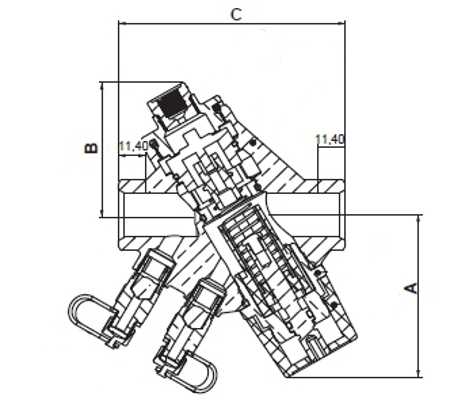

DN	A, мм	B, мм	C, мм	Масса, кг
1/2″	55	79	95,5	0,79
3/4″	55	79	96,5	0,85
1″	75	91	132	1,55
1″1/4	75	91	132	1,75
1″1/2	87	97	144,5	2,45
2″	90	106	155	2,85

* Резьба клапана с обеих сторон трубная цилиндрическая G (ISO 228/1) – по ГОСТ 6357-81

Основные преимущества

• Поддерживает выбранный перепад давления в контуре, значение настройки выставляется с помощью шестигранного ключа;
• Контроль значения перепада давления на приборе с помощью измерительных ниппелей;
• Отсутствие шумов в системе;
• Снижение затрат на балансировку, энергосбережение и высокий уровень комфорта;
• Легкость промывки благодаря быстрому и простому демонтажу управляющего картриджа дифференциального давления, расположенного внутри корпуса клапана;
• Компактная конструкция клапана не требует прямого участка трубопровода на входе и выходе для стабилизации параметров потока.

torgkran.ru

Клапаны балансировочные статические Гранбаланс КБЧ

Клапаны балансировочные статические Гранбаланс КБЧ

Балансировочные клапаны Грандбаланс КБЧ предназначены для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования с водой или водным раствором этиленгликоля с концентрацией не более 40 %.

Обеспечивают энергосбережение, требуемый расход теплоносителя для обеспечения нужной температуры и комфортной работы системы. В целом увеличивается срок службы системы и существенно сокращается количество неисправностей.



Цены на балансировочные клапаны ГРАНБАЛАНС КБА

Артикул	DN, (мм)	PN, (МПа)	Тип присоединения	Цена в у.е. без НДС
FH01A136750	65	16	ф/ф	177,4
FH01A136751	80	16	ф/ф	226,11
FH01A136752	100	16	ф/ф	313,22
FH01A136754	125	16	ф/ф	440,47
FH01A136775	150	16	ф/ф	552,05
FH01A136776	200	16	ф/ф	1 209,81
FH01A136777	250	16	ф/ф	1 776,55
FH01A136779	300	16	ф/ф	2 409,84

Технические характеристики

Параметры	Значение
Номинальный диаметр, DN	65-300 мм
Номинальное давление, PN	1,6 МПа
Температура рабочей среды	120 °С
Минимальная рабочая температура	-10 °С*
Тип присоединения	фланцевое

DN	L	Dz	Do	Dp	f	c	d	H	Dk	n	Kvs, м3/ч
65	290	185	145	118	3	20	19	205	130	4	85,2
80	310	200	160	132	3	22	19	220	130	8	113,4
100	350	220	180	156	3	24	19	240	130	8	184,7
125	400	250	210	184	3	26	19	260	130	8	285,1
150	480	285	240	211	3	26	23	285	130	8	390,2
200	600	340	295	266	3	30	23	480	310	12	710
250	730	405	355	319	3	32	23	525	310	12	1187,5
300	850	460	410	370	4	32	23	535	310	12	1504,1

DN	Диапазон расхода, л/с	Масса, кг
65	3,02-6,95	12,9
80	6,4-15,36	17,8
100	10,85-26,04	22,7
125	16,85-39,75	34
150	23,71-56,91	48,5
200	41,86-100,47	114,5
250	66,5-156,8	159
300	94,16-255,99	210,5

* Температура ниже 0 °С только для воды с добавлением антифриза

Основные преимущества

• Фиксация настройки клапана
• Возможность полного закрытия клапана без необходимости в последующей перенастройке
• Клапан может быть использован для полного перекрытия трубопровода
• Возможность монтажа в любом положении
• Высокая пропускная способность
• Наличие двух шкал (грубо/точно) упрощает настройку

Функция дренажа

Клапан ручной балансировочный может использоваться в качестве дренажного. Для этого необходимо установить специальный измерительный ниппель с функцией дренажа (поставляется отдельно от клапана).

Отдельно возможна поставка ниппелей для подключения дифференциального манометра, который позволяет измерять расход с точностью ± 5 % и выполнять более точную балансировку системы в процессе ее ввода в эксплуатацию.

torgkran.ru

Клапаны балансировочные статические АДЛ Гранбаланс КБЧ в СПб и Москве

Балансировочные клапаны Грандбаланс КБЧ предназначены для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования с водой или водным раствором этиленгликоля с концентрацией не более 40 %.

Клапан ручной балансировочный может использоваться в качестве дренажного. Для этого необходимо установить специальный измерительный ниппель с функцией дренажа (поставляется отдельно от клапана).

Технические характеристики

Параметры	Значение
Номинальный диаметр, DN	65-300 мм
Номинальное давление, PN	1,6 МПа
Температура рабочей среды	120 °С
Минимальная рабочая температура	-10 °С*
Тип присоединения	фланцевое

Преимущества

• Фиксация настройки клапана
• Возможность полного закрытия клапана без необходимости в последующей перенастройке
• Клапан может быть использован для полного перекрытия трубопровода
• Возможность монтажа в любом положении
• Высокая пропускная способность
• Наличие двух шкал (грубо/точно) упрощает настройку

DN	L	Dz	Do	Dp	f	c	d	H	Dk	n	Kvs, м3/ч	Диапазон расхода, л/с	Масса, кг
65	290	185	145	118	3	20	19	205	130	4	85,2	3,02-6,95	12,9
80	310	200	160	132	3	22	19	220	130	8	113,4	6,4-15,36	17,8
100	350	220	180	156	3	24	19	240	130	8	184,7	10,85-26,04	22,7
125	400	250	210	184	3	26	19	260	130	8	285,1	16,85-39,75	34
150	480	285	240	211	3	26	23	285	130	8	390,2	23,71-56,91	48,5
200	600	340	295	266	3	30	23	480	310	12	710	41,86-100,47	114,5
250	730	405	355	319	3	32	23	525	310	12	1187,5	66,5-156,8	159
300	850	460	410	370	4	32	23	535	310	12	1504,1	94,16-255,99	210,5

* Температура ниже 0 °С только для воды с добавлением антифриза

1. Корпус – Чугун EN-GJL-250
2. Крышка – Чугун EN-GJL-250
3. Балансировочный конус – Композитный материал
4. Прокладка – EPDM
5. Клапан – Композитный материал
6. Фиксатор настройки – Латунь CuZn36
7. Шток – Латунь CuZn36
8. Втулка – Латунь CuZn37
9. Рукоятка – Полиамид РА6.6
