Ремонт насосов Grundfos – разбор и ремонт своими руками на vodatyt.ru

Несмотря на пресловутое скандинавское качество, аппаратура Grundfos, также не застрахована от поломок. В случае, если техника ещё находится на гарантии, то ремонт насоса Грундфос можно доверить специалистам. Данная компания в нашей стране имеет весьма разветвлённую сеть гарантийных мастерских. Но если гарантийный срок на насосную аппаратуру уже вышел, то ремонтные работы могут обойтись владельцу этого недешёвого агрегата в копеечку.

Основные виды поломок насосов Grundfos

Если вы умеете обращаться с техникой, и имеете представление о техническом строении водонапорного оборудования, можно произвести ремонт насоса собственными руками.

Для этого потребуется правильно установить причину поломки, и выбрать способ её устранения. Ломается насосная техника почти всегда внезапно, без особых предварительных «звоночков».

Все насосы, вне зависимости от их технических характеристик или принципа работы, чаще всего подвержены таким неисправностям:

  • Нет вращающего момента на подвижных деталях аппаратуры.
  • Самопроизвольное выключение аппарата.
  • Высокий уровень шума или вибрации.
  • Низкий напор воды.

Если аппарат гудит, но не крутится, то высока вероятность окисления крутящего вала, либо обизвестковывание крутящихся деталей. Такое возможно в результате длительного простоя внутренних механизмов. Когда же прибор не только не крутиться, но и не гудит, скорее всего, проблема в электропитании двигателя. Самопроизвольное отключение насосного оборудования свидетельствует о наличии минеральных отложений между стартером и ротором.

Сильный шум при работе обычно вызывается подсосом воздуха в водопроводящие трубки вследствие разгерметизации агрегата. Вибрация же говорит о неисправностях подшипников на вращающихся узлах насоса. Падение напора вызывается обычно засорением фильтров, либо же неправильным подключением прибора к трёхфазному источнику питания.

Как разобрать Grundfos

Когда вы абсолютно уверены, что причиной неполадки стали некие внутренние проблемы механизма, следует начать разборку насоса.

Перед этим его следует отключить от электропитания и слить из внутренних полостей и трубок воду. Начинать разбирать аппарат следует с распредкоробки, после чего производится визуальный осмотр внутренних комплектующих. Таким образом, можно найти сгоревшую или вышедшую из строя деталь В ситуации, когда все комплектующие в этой части аппарата исправны, следует продолжить разборку.

Глубинные насосы Грундфос разбираются следующим образом:

  1. Корпус прочно зажимается в тисках. Лучше всего это сделать при помощи двух половинок стальной трубы соответствующего диаметра. Так исключается возможность деформации корпуса аппарата.
  2. Если раскрутить крышку руками не получается, резьбовой шов следует смазать специальной жидкостью. Часто в месте стыковки крышки и самого корпуса скапливается ил и грязь, затрудняющие проворачивание резьбы.
  3. После снятия крышки следует достать ротор из рабочей камеры.

При разборе двигатель насоса должен находиться в вертикальном положении. В таком случае можно избежать утечки смазочного масла из него.

Ремонт Grundfos

Чтобы про диагностировать двигатель, потребуется омметр.

При вращении ручки данного прибора, он выдаёт напряжение порядка 200В. Если показания омметра при этом чрезвычайно высоки, стремящиеся к плюс бесконечности, то налицо разрыв рабочей фазы. Если же показатели сопротивления очень малы, тогда можно с уверенностью говорить о замыкании между витками электродвигателя. Производить качественный ремонт двигателя при таких неполадках в домашних условиях невозможно, и его следует сдать в специализированную мастерскую.

Если с двигателем и электроаппаратурой всё в порядке, причиной неисправности могут являться механические поломки, или засорение внутренних рабочих пространств мусором, илом, минеральными налётами. В этой ситуации внутренности насоса промываются в проточной воде и тщательно прочищаются щёткой. Особое внимание следует уделить подшипникам, водоподающему колесу, клапанам. Уплотнительные кольца и сальники должны быть в нормальном состоянии, эластичными и без механических повреждений.

После прочистки деталей и узлов можно произвести сборку аппарата и попытаться вновь запустить его. При этом не забудьте наполнить рабочие камеры аппарата водой. Запуск «насухую» непременно приведёт к ещё более серьёзной поломке, после которой потребуется производить ремонт насосной станции в сервисном центре.

Обслуживание Grundfos

Во избежание вышеперечисленных проблем, следует соблюдать правила эксплуатации насосного оборудования, а также производить его своевременное техническое обслуживание. Монтаж глубинного оборудования Грундфос и пробное включение лучше всего доверить профессионалам. Перед запуском насосных станций следует всегда убеждаться в наличии в них воды, во избежание сухого запуска.

Если насос используется вами лишь в летний сезон, то в остальное время его следует всё равно включать, хотя бы на полчаса каждые 3-4 недели. Это позволит избежать проблем с окислением его внутренних деталей. У дренажных насосов Grundfos следует особое внимание уделять проходимости труб и патрубков. Поскольку такая аппаратура работает в особо тяжёлых условиях, влекущих опасность засорения, необходимо время от времени прочищать её сильной струёй воды.

vodatyt.ru

Насос грундфос работает но не качает воду

Насос ups 25-40 работает, но воду не «гоняет»

Доброго времени суток! Не знаю с чего начать поэтому опишу все как можно подробнее: площадь дома 40 кв метра, отопление газовое, система отопления у нас открытая, расширительный бачок стоит на чердаке, трубы чугунные и далеко не новые (дому более 50 лет) до установки насоса труба подходящая к котлу (обратка) была постоянно холодной. Примерно две недели назад установили Насос ups 25-40 на выходе воды из котла. обратного клапана в системе отопления нет, установили согласно инструкции вертикально. насос работал на 2 мощности периодически я его переключала на 3 уровень мощности при этом не отключая от электропитания. На 3 уровень мощности включала насос примерно на 40 минут 1-2 раза в сутки. И вот буквально вчера я забыла выключить насос и оставила его на 3 уровне мощности на всю ночь, утром проснувшись супруг обнаружил, что насос воду не качает, при этом работает (слышен слабый гул). Муж предположил, что насос нельзя было оставлять на такой долгий срок на максимальном режиме мощности. Я же рискнула предположить, что из-за старости труб насос мог засориться ржавчиной. когда супруг откручивал гайку на лицевой стороне насоса из него вода не лилась, супруг открутил гайки скрепляющие насос и трубы, но насос вынуть не мог.. Вот собственно теперь у меня вопросы: 1. что же могло случиться с насосом, 2. порядок чистки от ржавчины насоса если снять его с системы отопления не представляется возможным. Заранее спасибо за внимание к моему письму !

29.03.2018

Насосное оборудование, представленное маркой Grundfos, пользуется большой популярностью за счет надежности, высокой производительности и долговечности. Но, даже несмотря на отличные технические характеристики, приборы могут подвергаться повреждениям различной сложности.

Основные причины неполадок и способы их решенияВ большинстве случаев поломки возникают вследствие неправильной эксплуатации и допущенных нарушений со стороны пользователя. Именно поэтому монтаж и ремонт насосов Grundfos рекомендуют доверять специалистам сервисных центров, чтобы сохранить эксплуатационный ресурс оборудования неизменным. Обнаружить и определить неисправности позволяют характерные признаки проблемы:

• Если насос гудит, но крутящий момент отсутствует, это указывает на окисление вала. Окисление происходит по двум причинам – из-за продолжительного простоя или сильного загрязнения внутренних узлов. И в первом, и во втором случае решить проблему можно чисткой. При серьезных поражениях необходимо обратиться в сервисный центр Грюндфос для замены вала или двигателя в целом.

• Если после включения насос не подает никаких признаков запуска, не вращается, не шумит, то чаще всего причина скрывается в неполадках электропитания и напряжения. Разбираться с электрикой можно только при наличии соответствующих навыков. В остальных случаях лучше воспользоваться услугами специалистов, чтобы не навредить ни себе, ни оборудованию.

• Самопроизвольное отключение насоса после запуска обычно происходит из-за сильного засорения пространства между стартером и роторным валом известковым налетом и солевыми массами. Чтобы решить проблему систему отключают от питания, разбирают и чистят двигатель.

• Когда насос сильно шумит, есть вероятность накопления избыточного воздуха в трубопроводе. Просто повысив уровень входного давления и спустив воздух можно устранить неисправность без обращения к мастерам.

• Сильная вибрация, как правило, обуславливается износом комплектного подшипника, который необходимо заменить. В нарушениях напора часто виноваты засор фильтра или чрезмерная вязкость перекачиваемой среды. Из-за неправильного 3-фазного подключения напор также снижается или оборудование отключается после запуска.

Внешние факторы тоже влияют на работоспособность насоса. Например, если жидкая рабочая среда в трубопроводе подвергается замерзанию, для профилактики проблемы в будущем необходимо обеспечить правильное утепление и устранить нарушения. Еще одна частая причина поломок – гидравлические удары, вызванные «сухим» запуском оборудования.

Чтобы пользоваться водой из скважины или глубокого колодца, вовсе не обязательно поднимать её на поверхность руками с помощью ведра. Современные погружные насосы за сравнительно небольшие деньги позволяют избавиться от «лишних» трудозатрат и дают возможность автоматизировать водоснабжение частного дома. Многие домовладельцы самостоятельно устанавливают насосное оборудование, подключают автоматику и собирают трубопроводы. Подобные мероприятия заканчиваются с переменным успехом. Нередко оказывается, что погружной насос не качает воду, хотя слышно, что его мотор работает. Попробуем разобраться, какие ошибки к этому приводят, и что в таком случае предпринять.

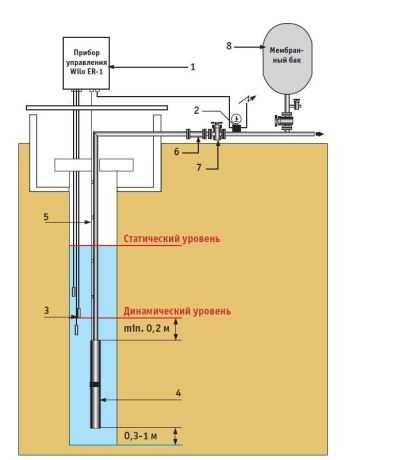

Что нужно для нормального функционирования погружного насоса ↑

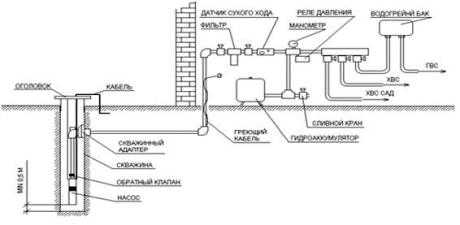

Этот вопрос нужно рассмотреть в первую очередь. Система автономного водоснабжения, помимо силового нагнетающего оборудования, включает в себя другие важные элементы, каждый из которых должен исключительно чётко работать. Также насосу нужна для работы энергия и, собственно, вода.

Итак, чтобы скважина бесперебойно давала воду, требуется выполнение четырёх условий:

  1. Что качать: наличие воды в необходимом количестве.
  2. За счёт чего качать: качественное электроснабжение оборудования (напряжение, частота).
  3. Чем качать: исправное состояние и оптимальная мощность/производительность насоса.
  4. По чему качать: правильно работающие трубопроводы с достаточным сечением и работоспособные компоненты разводки (краны, клапаны, фильтры, смесители и т.п.).

Система, предназначенная не только для полива, но и для водоснабжения дома имеет самую сложную конфигурацию. В таком случае есть смысл рассматривать её по участкам. Их будет три:

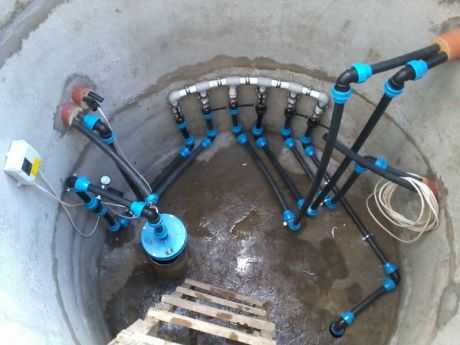

Действовать нужно методом исключения. Сначала отсоединить трубу в кессоне, если вода пойдёт, значит, искать неполадки нужно в доме или в горизонтальном участке трубопровода, который находится в грунте. Если вода вообще не поднимается – проблема где-то внизу.

Если погружной насос гудит, но не качает воду, то это означает, что где-то допущена ошибка:

  • на стадии подбора компонентов,
  • во время монтажа,
  • в период эксплуатации.

Хотя возможны и более-менее объективные причины, например, скачки напряжения или критичное падение уровня воды в источнике. Следовательно, если насос работал нормально, а затем начались проблемы – логично первым делом обратить внимание на изменяемые факторы (вода и электроснабжение), а потом перейти к проверке работоспособности оборудования и разводки. Когда не запускается новая, только собранная система – неполадки могут быть в любом месте.

Работающий насос не качает воду: возможные неисправности ↑

Далее рассмотрим часто встречающиеся неполадки, дадим рекомендации по способам диагностики и устранения, если это возможно сделать в домашних условиях. Список будет пронумерован, но это не относится к порядку поиска или «популярности» проблем. Иногда пользователи совершают сразу несколько ошибок, и часто в этом «букете» какие-то из них являются вторичными – следствием допущенных ранее и не устранённых вовремя.

Вода некоторое время идёт, затем поток прерывается. Насос (например, вибрационный) может продолжать работать, агрегаты со встроенным термореле или поплавком отключаются. При наличии защиты от сухого хода она срабатывает. Эта проблема в основном наблюдается в летний период, когда водоносные слои истощаются (много воды в частном секторе затрачивается на полив возделываемых площадей, малое количество осадков). Также неприятности ждут хозяев, если допущены ошибки при бурении и обустройстве скважины или неправильно определён её дебит.

Дабы избежать выхода насоса из строя, необходимо применять защиту от сухого хода. Бурение скважины на воду следует заказывать у подрядчика с хорошей репутацией и всей разрешительной документацией, который соблюдает все нюансы технологии, предоставляет реальную гарантию и выдаёт пользователю паспорт на скважину. Выбирая глубину бурения, прислушивайтесь к советам профессионалов. Если скважина старая, возможно, она нуждается в чистке.

№2. Производительность насосного оборудования превышает возможности источника ↑

В данном случае рассматривается показатель насоса, указанный в паспорте как л./мин. (м 3 /ч). Иногда получается, что вода слишком быстро выкачивается, а обсадная труба не успевает наполниться. В результате имеем тот же «сухой ход», как в первом пункте, «симптомы» будут аналогичные. Такое обычно происходит, когда одновременно включено большое количество точек разбора, или производится «массированный» полив огорода через трубы/шланги большого диаметра.

Следует точно подбирать производительность насосного оборудования, которая должна соответствовать рабочим характеристикам скважины. Запас мощности, если и допускается, то небольшой. Также важно, сколько воды может расходоваться на объекте единовременно или за час. Если дебит источника невелик, то иногда проблема решается грамотной организацией разбора воды – не включать все краны сразу.

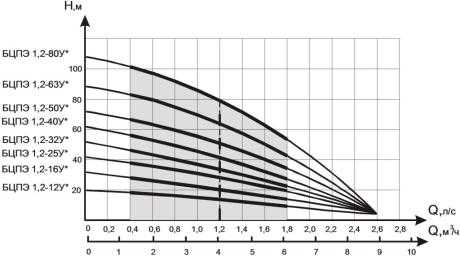

№3. Напора насоса не хватает, чтобы поднять воду и прокачать её в дом ↑

Характеристика напора отображает возможность оборудования транспортировать воду на определённую высоту при номинальной производительности. Иными словами, если у вас скважина глубиной 50 метров, то прибор, в паспорте которого указан общий напор в 30 метров, попросту не выдавит воду на поверхность. При этом звук мотора вы слышать будете, пока термореле не отключит питание.

Важно! Горизонтальный участок тоже необходимо брать в расчёт. Обычно предлагают приравнивать 10 метров горизонтальной трубы к 1 метру вертикали. Но если трубопровод имеет увеличенные показатели местного сопротивления (много колен, краны, тройники, фильтры и т.д.), лучше считать в пропорции 5:1.

Для большинства насосов отклонения по напряжению становятся критичными. Если в сети просадка ниже 200 вольт, то, как правило, совсем не включается погружной насос или работать начинает, но резко снижается напор, вплоть до полной остановки движения воды (не хватает производительности) при работающем моторе.

Обнаружить проблему можно измерительными приборами. Также можно временно подключить насос к генератору – если вода пошла, то загвоздка в электроснабжении. Получить стабильное напряжение удастся использованием стабилизатора или автотрансформатора.

№5. Засорён трубопровод, запорно-регулирующая арматура, фильтр на насосе ↑

Подобные неприятности наблюдаются во время стартового пуска, например, после сборки новой системы или после обслуживания уже эксплуатируемой. Во время монтажа в трубы может попадать грязь или инородные частицы (лён, обрывки фум-ленты и т.д.), которые забивают фильтры, картриджи и сетки смесителей. Рекомендуется соблюдать аккуратность при прокладке трубопроводов, монтаже фитингов и обвязке оборудования.

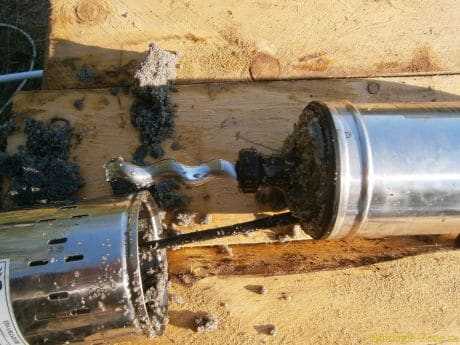

Если в скважине много мусора, песка, ила – забивается сетка и крыльчатки нагнетающего агрегата, погружной насос гудит, но не качает. Единственный способ устранить неисправность – поднять насос на поверхность и промыть. Необходимо временно дать устройству поработать в ёмкости без обратного клапана и подсоединённой трубы («через себя»).

Важно! Прислушивайтесь к работе насоса, практически при любых проблемах с подачей воды на верх звук мотора меняется – обычно становится тише.

В данной ситуации из источника воды слышны звуки бурления. Проблема возникает, когда насос исправен и включён, но проток перекрыт. Иногда такое случается, если неправильно выполнено подсоединение (слабо затянут хомут на шланге или не до конца в фитинг вставлена труба ПНД). Распространённая ошибка – неправильное подвешивание насоса, когда трос/шнур ослаблен, а весь вес приходится на трубу. Разрывы трубы возможны только вследствие брака или механических повреждений.

Есть смысл проверить качество самой трубы и соединения с насосом на поверхности. Для этого можно выполнить пробную прокачку воды из ёмкость, в том числе с кратковременным искусственным перекрытием протока.

Если вы слышите звук мотора, и все «поисковые мероприятия» результата не дали, возможно, что-то случилось с нагнетающим агрегатом, точнее с его механической частью. Например, у центробежных насосов могут начать прокручиваться пластиковые крыльчатки на валу, у вибрационных аппаратов приходит в негодность поршень, обрывается шток и т.д. В большинстве случаев это следствие эксплуатации с неполадками, перечисленными выше, либо даёт о себе знать солидный срок службы насоса. Выход – поднимать, тестировать на поверхности, разбирать (желательно в сервисном центре).

Зимой вода на каком-то участке трубы может замёрзнуть и перекрыть проток. Иногда всё банально просто – забыли открыть какой-то отсекающий кран. Конечно, невозможно обговорить все возможные поломки и ошибки, но это основные, с которых стоит начать. В любом случае, главное, правильно подобрать компоненты системы и аккуратно её собрать. Следует выполнять требования производителей насосов и другого применяемого оборудования, а к устранению неполадок приступать сразу, как только что-то пошло не так.

otoplenie-help.ru

Ремонт насосов Grundfos (Грундфос): как разобрать?

Содержание

Такие производители насосной техники, как Grundfos, производят качественные насосы, которые отличаются высокой производительностью и длительным сроком эксплуатации. Но даже качественная техника подвержена поломкам в случае несоблюдения норм использования или когда не проводится периодическое обслуживание. Как результат – частичное или полное прекращение функционирования аппарата.

Ремонтом насосов Грюндфос, как правило, занимаются специализированные мастерские, которые за свои услуги берут солидный гонорар. При этом не всегда сама неполадка стоит затраченных денег. Решением может стать ремонт насоса Грундфос своими руками, который вполне возможен при наличии определенных знаний.

Типы насосных аппаратов Grundfos

Ремонт насосов Grundfos во многом зависит от типа насосного устройства. В зависимости от типа аппарата отличается конструкция, наиболее вероятные неисправности и способ их устранения. Среди основных серий насосных приборов, которые выпускает компания Грюндфосс, выделяются:

  • скважинные насосы серий SQ, SQE, SP;
  • дренажные и колодезные аппараты Unilift KP, КРС;
  • циркуляционные приборы для отопления UPS, UPSD, ALPHA2, ALPHA3;
  • канализационная установка Сололифт и Сололифт 2 WC 3;

Ассортимент насосного оборудования Грундфос

Каждый отдельный прибор подразумевает свои особенности ремонта и обслуживания.
к меню ↑

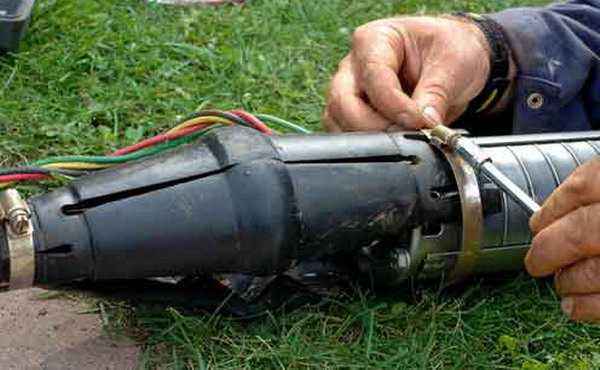

Ремонт скважинных аппаратов

Скважинные приборы типа SQ и SQE работают на большой глубине, где подшкурная вода может содержать высокий процент абразивных веществ и ила. Поэтому наиболее распространенная поломка в таких аппаратах это загрязнение рабочего колеса и выход из строя обратного клапана. Как результат прибор может не выключаться после окончания работы, или же отсутствует напора в линии. Решением проблемы станет разборка насоса и замена обратного клапана. При этом не лишней будет чистка всей рабочей камеры.

Еще одной частой проблемой серии SQE является попадание воздуха в систему. Как результат нарушается уровень давления, и прибор самостоятельно включается и выключается. В этом случае отключается питание, проверяются фильтры и рабочее колесо на степень загрязнения, после выпускается воздух из линии.

Также достаточно серьезной неисправностью насосного устройства типа SQE является повышенная вибрация во время работы. Такая проблема может привести к слишком сильному заиливанию источника, что может стать причиной его непригодности. Возникает вибрация в том случае, если рабочее колесо неотцентрировано. Это происходит тогда, когда неравномерно затянуты крепления на корпусе, или же пришел в негодность подшипник вала. Решение – замена подшипника и регулировка ротора внутри камеры с помощью линейки.

Для решения любой из приведенных выше проблем необходимо разобрать аппарат. Осуществляется процедура в такие этапы:

  1. Прибор крепко зажимается в тисках. Желательно зажимать с помощью половинок трубы, чтобы не деформировать корпус.
  2. Дальше в район резьбы впрыскивается ВД-40, после чего можно аккуратно ее проворачивать. Часто резьба забивается глиной и песком, что сильно осложняет процесс раскручивания.
  3. Вынимается ротор из рабочей камеры.

Такой разборки хватает для чистки насосной камеры и замены основных комплектующих. Моторная камера сконструирована так, что разбирать ее не представляется возможным. По этому, в случае повреждения обмотки двигателя, контролирующей электроники или электрического кабеля, насос необходимо сдать в ремонт.

После того, как устройство разобрано, следует прочистить в проточной воде, а при необходимости с помощью щетки, рабочее колесо, подшипник, клапаны. Также следует внимательно осмотреть торцевое уплотнение между рабочей камерой и моторным отсеком. На нем не должно быть явных повреждений или разрывов. После того как чистка и замена комплектующих произведена, производится сборка устройства и его подключение к электросети.

Устройство насосной станции Грундфос

Сборка проводится в обратном порядке. При этом важными моментами выступает равномерная фиксация обоих креплений на корпусе, правильная регулировка резьбы, центровка ротора и его фиксация в гнезде. Если фильтр на всасывающих отверстиях поврежден, его необходимо заменить для предотвращения дальнейших загрязнений.
к меню ↑

Обслуживание и ремонт дренажных насосов

Серии Unilift KP и КРС рассчитаны на выкачивание талой воды, стоков, содержимого септиков, осушения бассейнов. При этом простая конструкция таких устройств позволяет легко реализовать ремонт насоса Грундфос своими руками.

Изначально дренажные варианты рассчитаны на тяжелые условия работы, поэтом поломки в таких устройствах встречаются достаточно редко. К основным возникающим неисправностям относятся:

  • снижение давления;
  • проблемы в работе двигателя.

В первом случае причин может быть много, но главной из них является наличие утечки. Следует тщательно осмотреть все стыки на герметичность, проверить с внешней и внутренней стороны стенки корпуса на наличие деформации. Если явных проблем не выявлено, нужно проверить трубопровод, всасывающий патрубок и рабочее колесо на наличие блокады. Блокады возникают в результате застоя грязной жидкости внутри канала и ее высыханию. Очистка проводится под сильным напором воды из шланга, а при необходимости используется жесткая щетка.

Во втором случае, прежде всего,  следует проверить правильность подключения электродвигателя. Трехфазные модели имеют три рабочих фазы, и переключение на другую фазу может решить проблему. Если же проблема не решена, помпа разбирается дальше и проверяется качество обмотки и проводов.

Перед разборкой аппарата в обязательном порядке следует отключить устройство и проверить его на возможность подключаться самостоятельно к сети. Когда произведено отключение от сети, с помощью отвертки можно постепенно снимать сетчатый фильтр устройства. Он снимается равномерными надавливаниями по всей выточке на стыке с корпусом. Дальше с помощью отвертки корпус проворачивается на 90 градусов, в указанном на нем направлении и снимается. Такой разборки достаточно, чтобы почистить рабочее колесо, фильтр и рабочую камеру.

Если после этого проблема не найдена, идет дальнейшая разборка. С помощью ключа на 13 откручивается фиксатор крыльчатки и она снимается. Дальше ослабляется гайка ротора. После полного ослабления ротор достается из паза, а после него уже можно извлечь статор. После проверки и очистки всех узлов, аппарат собирается в обратной последовательности. При этом необходимо проверить свободный ход колеса и правильную центровку ротора. После полной сборки, необходимо подсоединить насос к сети и провести проверочный пуск.

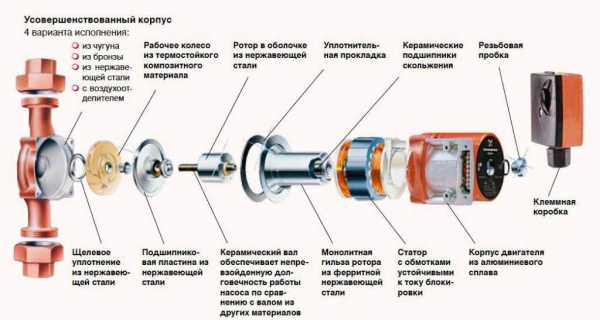

Устройство циркуляционного насоса Грундфос


к меню ↑

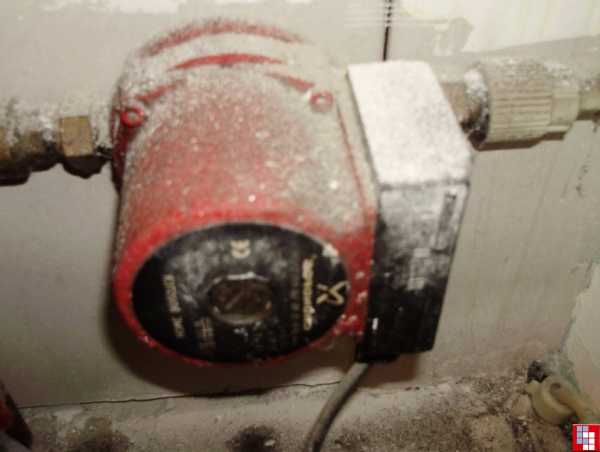

Ремонт циркуляционных аппаратов

Предотвратить ремонт циркуляционного насоса можно, но для этого необходимо проводить ежемесячную проверку устройства. Для этого устройство включается, а проверяющий отмечает такие критерии:

  • отсутствие сильной вибрации и посторонних шумов при работе;
  • отсутствие «пробивания» на трубопровод или корпус аппарата;
  • все гайки и болты максимально затянуты и не шатаются;
  • двигатель работает в оптимальном температурном диапазоне, заявленном в техническом паспорте;
  • между узлами аппарата, и на стыках с трубопроводом нет течей;
  • во всех трущихся деталях есть смазка.

При наличии хотя бы одной из проблем, устройство отключается, демонтируется, проводится внутренний осмотр, а в случае необходимости, замена основных узлов.

Основные проблемы, которые возникают при эксплуатации циркуляционных аппаратов – это:

  1. Шум при работе, а крыльчатка не двигается. Причиной такой проблемы может быть попадание в ротор твердых частиц или окисление механизма. В этом случае перекрывается вода в линии, из нее выпускается скопившийся воздух. Дальше ослабляются винты креплений, и снимается мотор с ротором. Все твердые части изымаются, а ротор некоторое время проворачивается рукой или отверткой, пока не удалится ржавчина. Для предотвращения повторной поломки на трубопровод устанавливается фильтр.
  2. Отсутствие и шума и вращения ротора. В этом случае проблема заключается в правильности подключения к сети, либо в слабом напряжении. Необходимо тестером проверить состояние электросети, также необходимо осмотреть правильность подсоединения контактов и работоспособность предохранителя.
  3. Насос нормально включается, но отключается через определенный период. Ремонт циркуляционного насоса отопления в этом случае требует полной разборки ротора и статора. Причиной такого явления являются отложения (известь, накипь) на соединении ротора с двигателем. Оба механизм необходимо извлечь и тщательно вычистить.
  4. Высокий уровень вибрации. Причиной такой проблемы является пришедший в негодность подшипник на соединении ротора с двигателем. В этом случае необходима замена.

к меню ↑

ЦИРКУЛЯЦИОННЫЙ НАСОС GRUNDFOS: РЕМОНТ-ОБЗОР  (ВИДЕО)


к меню ↑

Ремонт установки Сололифт

Особенностью применения насосов Sololift, является то, что они устанавливаются в места, которые находятся ниже основной канализационной линии. Поэтому стоки насосная станция перекачивает под давлением принудительно. Но, не смотря на столь серьезные задачи, поставленные для Сололифтов, в монтаже сололифта нет ничего сложного и его можно осуществить самостоятельно. А правильная установка аппарата является залогом длительной эксплуатации и исключает скорый ремонт Сололифта. Правильный монтаж установки включает в себя следующие моменты:

  • устройство устанавливается исключительно на антивибрационный материал;
  • в качестве креплений используются только те элементы, которые идут в комплекте с моделью;
  • минимальное расстояние до стен и других сантехнических приборов должно составлять не менее 10 мм;
  • при подключении к раковине на впускной патрубок необходимо установить фильтр, а в случае с использованием на другой сантехнике, необходим обратный клапан.

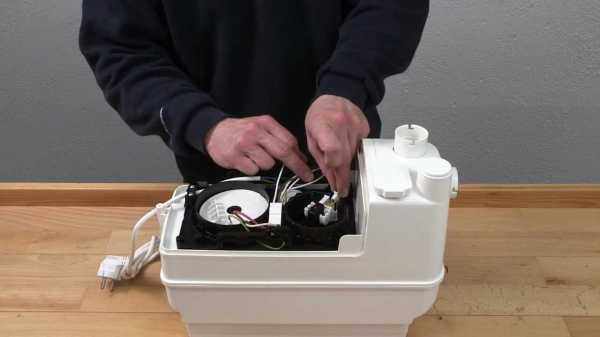

    Прочистка установки Грундфос Сололифт

Что касается ремонта насоса Сололифт, то здесь есть множество вариантов обслуживания, в зависимости от конкретной проблемы. Чаще всего возникают следующие неисправности:

  1. Двигатель не запускается при достижении водой уровня пуска. При наличии такой проблемы, прежде всего, необходимо проверить наличие питания в сети и правильность подключения. Также может сгореть предохранитель. Причиной этому является повреждение кабеля или мотора. В этом случае осматриваются основные узлы, после чего идет замена предохранителя. Если ничего из вышеперечисленного не помогло, нужно проверить работоспособность реле давления.
  2. Мотор шумит, но не крутит рабочее колесо. Причины здесь может быть две: слишком зажато колесо, либо неисправен двигатель. В первом случае ремонт насоса Sololift заключается в восстановлении подвижности рабочего органа. Второй вариант могут исправить исключительно в сервисном центре. Такие центры есть в Москве, в Сергиевом Посаде, Орле, Туле, Калуге, а также в других регионах страны.
  3. Двигатель не отключается самостоятельно. Причина – протечка в линии трубопровода, неработающий обратный клапан или неисправное реле давления. Необходима замена соответствующей детали.
  4. Медленная выкачка жидкости при работоспособности всех узлов. Прежде всего, необходимо проверить герметичность корпуса и отсутствие на нем протечек, при необходимости заменить. Также помочь может устранение засора в системе.
 Главная страница » Насосы

byreniepro.ru

Повышающий насос Grundfos UPA 15-90 сила и надежность!

–>
Ура! Нам повысили давление воды! Столько десятилетий водяные выносили мозг своими предрассудками о том, что, мол, старые немецкие трубы не выдержат давление в 4 атмосферы и тут же лопнут. Оказалось – враньё! Прекрасно выдерживают.
 Но речь сегодня пойдет не о подлых обманщиках – коммунальщиках, а о повышающих насосах. Я на днях торжественно снял отмотавший почти пять лет насос Grundfos UPA 15-90. Так как повышать ему больше нечего, то можно считать, что он вышел в отставку. Вот про него я и хочу рассказать. Поделиться опытом использования и показать его внутренности после пяти лет работы с адской водой, в которой столько солей железа, что её можно смело в доменную печь заливать.

 Итак, повышающий насос – это немного не то, о чем вы все подумали. Это не гидрофор, который запрещён для установки в многоквартирных домах. Гидрофор – настолько мощное устройство, что вытаскивает не только воду из труб, но и зубную щетку у соседей снизу, если они случайно рискнут почистить зубы в то время как вы решите побриться. Повышающий насос рассчитан  на работу без дополнительного забора воды. Он не имеет гидроаккумулятора, его мощность крайне мала для того, чтобы оставить соседей без воды, но напор воды в отдельно взятой квартире он способен повысить без проблем.
Фото 1 Повышающий насос

 Мой насос – Grundfos UPA 15-90 – бельгийского производства представлен на фото 1. Не смотрите, что он такой неказистый! Маленький, да удаленький. Пять лет работал практически без  перерывов на обед, отпусков и даже по ночам.
 Прелесть этого насоса в том, что он начинает работать, когда вы открываете кран и выключается автоматически, когда вы его закрываете. Уровень шума при этом настолько невысок, что порой приходится прислушиваться – живой ли он. Напор он увеличивает на 0,6 – 0,8 бар.

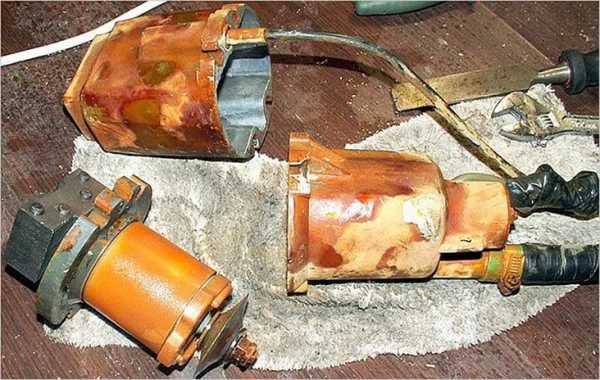

Фото 2 Располовиненный насос

 В комплекте поставки вместе с насосом идет спецключ, которым его весь можно разобрать до винтика. Впрочем, винтиков в насосе всего четыре. У всех голова под шестигранник. И находятся они на корпусе насоса, состоящего из двух половинок. Одна выполнена из алюминия и в ней находится статор двигателя. Другая – чугунная. И в ней расположена крыльчатка насоса, впускное и выпускное отверстия, а так же уплотнители и датчик протока. Важной особенностью насоса Grundfos UPA 15-90 является наличие защиты от “сухого хода” и мокрого ротора. Насос автоматически блокируется,. если расход воды меньше 90 литров в минуту. А мокрый ротор – это конструктивная фишка производителя, ловко убившего двух зайцев – и смазка есть, и охлаждение.
Фото 3 Насос чист!

  Вскрытие чукчи показало, что в нем почти нет грязи или ржавчины. Насос оказался практически девственно чист! Вы можете убедиться в этом, глядя на фото 3 Лишь немного ржавчинки портило идеальный внешний вид. Впрочем, этот недостаток легко устраняется. Достаточно протереть его ветошью.

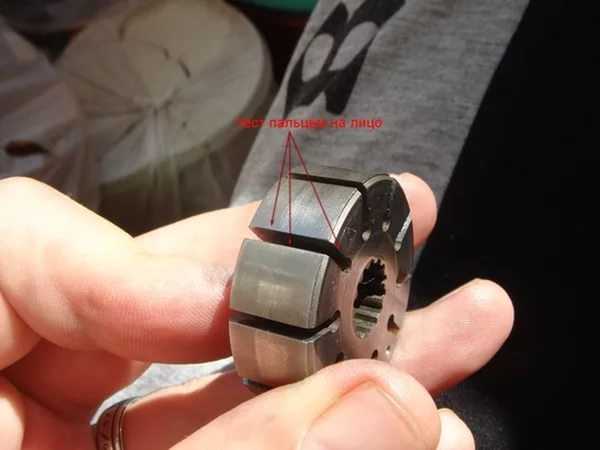

Фото 4 Уникальный ротор
 А вот со статором дело было куда как хуже. Ламели обмотки статора сильно окислились и кожух мокрого ротора из нержавейки удалять пришлось при помощи молотка и такой-то матери. На фото 4 представлен этот самый уникальный ротор с водой в качестве смазки и охлаждения.

В целом могу отметить, что насос Grundfos UPA 15-90 надежен и со своей миссией справлялся.Очень бы хотелось, чтобы насос больше вообще не понадобился!

В продолжение темы хочу более детально остановиться на работе датчика и реле потока. Дело в том, что со временем датчик может зарастать отложениями ржавчины и грязью, что приведет в конечном итоге к тому, что насос остановится. Поэтому датчик нужно иногда извлекать и чистить от всего этого “добра”. Ниже я привожу несколько фотографий, на которых показан весь процесс снятия этого датчика.

 На этом фото видно, что я снял крышку с блока управления насосом. На переднем плане плата датчика с герконом. Геркон находитя слева от транзистора. Под платой конденсатор, подавляющий помехи.
 А это тот самый датчик, который нужно снимать для прочистки. Я разобрал корпус насоса и располовинил его. Так можно легко добраться к датчику.
 Это общий вид на плату датчика и насос со снятым корпусом.
 Это шторка, которая приводит в действие магнитный датчик, когда мы открываем воду.
 А это плата и датчик в паре. Как видим, между ними нет электрического контакта или механической связи. Только магнитная.  Чтобы снять датчик, нужно открутить два винта штатным ключом, который поставляется вместе с насосом.
Оба винта выкручены  Корпус датчика легко снимается руками. На шторке находится круглая деталь с магнитами, которые установлены на ней с двух сторон. Отвертка на фото примагнитилась к одному из магнитов.
 Сам датчик извлекается руками с легким покачиванием. Если сильно заилился, то можно аккуратно поддеть его плоской отверткой.
 А так выглядит сам датчик. Он из пластика. Вот его и нужно чистить зубной щеткой, как реаомендует производитель.

 Сборка производится в обратном порядке. Так же прилагаю небольшое видео, чтобы было более наглядно. Одной рукой пришлось снимать, а второй разбирать. Так что не очень удобно. Но поянть, что и как можно.

 Надежность этого фирменного насоса удивительно велика. Так же, как велика надежность настоящих автозапчастей. Которые может предложить, например, интренет-магазин автозапчасти в Мытищах. Вряд ли сегодня есть смысл агитировать грамотных автолюбителей за качественные автозапчасти, которые сделаны не вьетнамцами напильником в сарае, а настоящими аттестованными производителями. Люди, не губите себя и других! Покупайте качественные запчасти в магазинах!

remontiruemwmeste.blogspot.com

Основные виды поломок насосов Grundfos

Насосы Grundfos – это отличный выбор, но даже с таким оборудованием, обладающим массой преимуществ, может произойти нечто неожиданное. Менять изделие не всегда является рациональным решением, поэтому лучше починить его. Но, прежде чем разбирать насос и пытаться реанимировать его, необходимо выяснить, что перестало функционировать и причину поломки. Обратите внимание, купить запчасти к насосам Grundfos Вы можете по ссылке http://jetpumps.ru/zapasnye-chasti-k-nasosam, на сайте компании «Джет Пампс», специалисты которой также нам обещали ответить на все вопросы наших читателей, связанные с насосами Grundfos.

Перечень самых распространённых неисправностей позволит в дальнейшем не допускать некоторых ошибок, которые влияют на срок эксплуатации изделия. Все поломки, которые могут возникнуть с насосом, имеют целый ряд признаков и особенностей позволяющих установить их. А ведь правильная установка проблемы и её причины – это очень важно, так как она влияет на правильность и качество ремонта, и дальнейшую эксплуатацию.

Основные виды поломок

  1. Перегорание блока – это первая поломка, которая может вывести из строя оборудование. Связана она с отсутствием дополнительного стабилизатора напряжения, который не устанавливается при монтаже насоса. Таким образом, если происходит резкий скачок напряжения, в первую очередь сгорает блок. В этом случае починить устройство, можно только заменив старый блок новым.
  2. Перегорание двигателя насоса – это вторая по распространённости проблема. Связана она с несоответствием диаметра отводящей трубочки насоса и выводящего шланга.
  3. Заклинивание лопастей, которое приводит к прекращению работы устройства связано с сильным засорением. Но такая проблема довольно распространена при работе с дешёвым устройством, которое не может осилить перекачку больших объёмов жидкости. Также это может произойти в том случае, если при работе устройство часто отключается. Таким образом, при повторном включении вода взбаламучивается.
  4. Нередко у владельцев такого оборудования возникает проблема несколько иного характера – наблюдается разрыв корпуса. При этом стоимость и качество насоса не играет роли, так как связано это с нахождением насоса во влаге в зимнее время года.
  5. Во время эксплуатации может пострадать торцевое уплотнение. Зачастую, такая проблема появляется лишь в моделях дренажного типа. Таким образом, торцевая часть, на которую воздействует влажная среда, портится, и двигатель перестаёт функционировать.
  6. Не менее распространённой поломкой, которая может произойти с насосом является разгерметизация магистрали. Причём произойти это может по нескольким причинам. Зачастую это связывают с попаданием в магистраль воздуха. При этом он не выполняет свою функцию. В основном такая проблема возникает, если уровень воды в скважине существенно упал.

Чтобы предотвратить поломку, его работа должна осуществляться под контролем. Таким образом, чтобы все нормы работы с насосом соблюдались. От этого зависит срок эксплуатации оборудование и в первую очередь целостность содержимого кошелька.

Помимо основных видов поломок, которые встречаются гораздо чаще, есть ряд других, выводящих из строя насос. Таким образом, следует отметить:

  • порча помпы насоса, причём эта проблема встречается с такой же частотой, как и вышеперечисленные;
  • механизмы, используемые для изготовления насоса, могут заржаветь, но это происходит только в том случае, если они не качественные или выполняют работу, которая им не по силам;
  • и конечно не стоит сбрасывать со счетов время, которое не щадит ничего, таким образом, вследствие длительной эксплуатации устройство может выйти из строя.

Не стоит забывать, что поломки могут быть связаны как с неправильным монтажом устройства, так и неправильным его применением. В любом случае делая всё по правилам, можно существенно увеличить срок эксплуатации оборудования.

www.stroyservice.ru

Ремонт насосов Grundfos (Грундфос): как разобрать своими руками?

Любой насос подвержен поломке. Необходимо учитывать их постоянное соприкосновение с различного рода жидкостями. Поэтому даже помпы от известной датской фирмы грюндфос не застрахованы от остановки по причине выхода из строя. Именно вода становится причиной потери работоспособности. Разгерметизация из-за выработки сальников или же уплотнителей может создать пробой в изоляционных компонентах насоса. Чтобы избежать неприятностей стоит периодически осматривать помпу.

Доверить ремонт лучше профессионалам. Впрочем, никто не говорит, что в отдельных случаях, некоторые виды восстановительных работ можно провести и в домашних условиях. Об этом немного позже.

Прежде чем оказывать помпе первую помощь стоит ознакомиться с наиболее частыми причинами выхода насоса из строя:

  1. Применение помпы для целей, не предвиденных заводом-изготовителем.
  2. Неправильная установка агрегата.
  3. Скачки напряжения – от низкого до выше требуемого.
  4. Выкачка жидкости с присутствием крупных твердых частиц.
  5. Игнорирование правильной фиксации троса.

Сбоить насос грундфос может также из-за выхода из строя его помпы. В этом случае единственно правильным решением будет абсолютная замена сломавшейся части устройства. Не стоит забывать и том, что в процессе замены любых частей помпы она разбирается практически полностью. Главной задачей будет не только собрать все в обратном порядке, но также в процессе сборки не навредить насосу чем-либо другим.

Услуги сервисных центров

Оптимальным вариантом ремонта будет обращение в сервисный центр, где восстановление работоспособности устройства и обслуживание всегда на высоком уровне. С помощью необходимых тестов и стендов здесь качественно проведут:

  • диагностирование поломки;
  • заменят оригинальными сломавшиеся компоненты;
  • проведут пост ремонтные испытания.

Испытательные стенды предоставляют возможность:

  • проверить показатели гидравлики;
  • измерить уровень сопротивления изоляционного материала электрического двигателя;
  • протестировать кабель подающий питание мотору.

Используя разнообразные приспособления сервисного центра легко:

  • заменить ротор электрического двигателя;
  • поменять выработанные подшипники, которые требуют выпрессовки;
  • сменить верхнюю крышку двигателя;
  • очистить от загрязнителя насосную часть помпы.

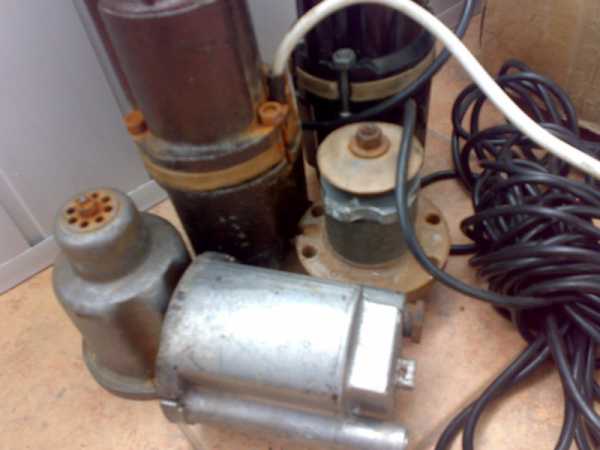

Ремонт насосов в условиях дома

Выводят помпы из рабочего состояния, оседающие на стенках разнообразные отложения. Именно они и препятствуют запуску устройства. Избавиться от проблемы всегда помогут ваши руки, даже если они и не золотые.

Необходимый инструмент

Приступая к ответственному моменту, приготовьте необходимый рабочий инструмент. Вам потребуются:

  • ключ-шестигранник;
  • деревянный скребок;
  • паста для полировки;
  • полировочный круг;
  • отвертки на крест и плоская;
  • молоток (средний и маленький).

Сначала – чистка

Первоочередной ремонтной задачей будет очистка ротора и вала от скопившихся на них отложений. Вооружившись ключом-шестигранником откручиваем винтики на насосе. Так мы доберемся до соединения на резьбе, удерживающего насос и его двигатель. Такой ремонт насосов грундфос не является вершиной гениальности. После открытия вы убедитесь в наличии внушительного количества ржавчины.

Она легко поддастся удалению скребком или прочной тканью. Добраться до ротора и его рабочего колеса поможет не слишком крупная плоская отвертка. Ее необходимо расположить в пазах, находящихся по диаметру опорной шайбы. Открывшуюся поверхность потребуется тщательно отшлифовать, что упразднит возможность налипания новой грязи. Для этого воспользуйтесь заранее подготовленным шлифовальным кругом.

На этом этапе можно перейти к осмотру самого статора. Его главным врагом является окисление. Рабочим инструментом здесь окажется молоток, которым необходимо обстучать поверхность и сбить вибрацией отложения.

Полируем датчик

Ржавчина в тандеме с грязью облюбовывают датчик контролируемый давление. В этом разрезе обслуживание насосов grundfos архи важно для стабилизации функционирования устройства и его работы вообще. Для этого потребуется разобрать насос на две части, сняв крышку агрегата.

Снимается датчик, руками, с помощью специально изготавливаемых на заводе ключей, входящих в стандартную комплектацию изделия. В отдельных случаях требуется легонько поддеть его отвёрткой, когда осевшая грязь препятствует процессу съема. Завод-изготовитель трбует очищать его мягкими тканями без прикладывания чрезмерно лишних усилий. Оптимальным вариантом будет использование обыкновенной зубной щетки.

Причины поломки и способы устранения

Датские насосы всегда работоспособны, если их ремонт и обслуживание в технической части всегда происходят своевременно. Поэтому полировке внутренних стенок стоит уделить особое внимание. Для упразднения трудоемкости процесса работа облегчается применением полировальных инструментов, которые удобнее всего применять закрепленными в патроне дрели.

Возможны и подклинивания подшипника. Для его срыва иногда достаточно просто провернуть крыльчатку. Не менее досадны и налеты известняка. Очистка происходит по средствам приготовления уксусной ванны. Вам потребуется в равных пропорциях смешать эту кислоту с водой. Постарайтесь уделить внимание и соединениям на резьбе. Уплотните их по возможности, воспользовавшись велосипедной камерой для создания прокладок.

Не исключены и другие поломки. Остановка помпы возможна из-за:

  • заклинившего подшипника;
  • несработавшего датчика присутствия протока воды;
  • понижения давления.

В таких случаях не стоит разбирать помпу до мельчайших деталей. Просто переведите ее на ручной режим управления. Для этого снимите переключатель, который пребывает в застопоренном виде и располагается на коробке распределения помпы. Такие действия смогут заставить насос работать даже в случае закрытого спускового крана. В противном случае придется прокручивать крыльчатку вручную. Если же вам не удастся сорвать ее с места, тогда потребуется полная замена элемента.

Работоспособность гарантирует регулярное обслуживание насосов grundfos. Иногда возможны и исключения из правил. В случае отказа работы аппарата в режиме автоматизации процесса, но работы на ручном управлении попробуйте заменить датчик фиксации перемещения воды. Возможно, агрегат перестал слушать команды через скопившийся в системе воздух. Стравите его оборотом центрального винта.

Не забывая о главном

Проблемы возможны в любых насосах, даже циркуляционных. Приняв решение самолично устранить возможные проблемы, всегда старайтесь собрать насос таким образом, чтобы после завершения сборки не оставалось лишних деталей на рабочем столе. Придерживайтесь обратного порядка в сборке.

www.portalteplic.ru

Рекомендации по эксплуатации и ремонту насосных станций Grundfos

Инструменты, оборудование и техника
Рекомендации по выбору. Эксплуатация, ремонт и обслуживание. Неисправности и способы их устранения.


______________________________________________________________________________

______________________________________________________________________________

Вопрос по Грюндфос MQ 3-35. Установил станцию в систему: колодец, станция в доме, потребители. Всё работает, всё нормально. Пока потребители – это кухня и унитаз. На днях включаю ванную комнату с душем. В инструкции написано, что через 5 минут работы агрегат отключается. А как тогда принимать душ или наполнить ванну? Выключать через каждые 4.5 минуты и включать вновь? Или есть другие варианты?

Что-то я не заметил, что отключается через 5 минут. При холостом ходе, когда она не может поднять давление из-за воздуха на входе, то выключается. Потом пытается включаться периодически, а при потреблении она всегда включена, я часами поливал участок, она точно не отключалась. Тут проблема в другом – при низком, но постоянном потреблении воды она постоянно включена, я думаю поставить гидроаккумулятор, чтобы как-то снизить расход энергии и сделать ее включения эпизодическими при низком потреблении.

У меня вопрос по погружному насосу Грюндфос: скважина 27 метров до дома и в доме еще метров 10, почему в системе появляется воздух? Схема подключения: насос – ПНД труба – оголовок Джилекс – ПНД труба – датчик сухого хода – фильтр грубой очистки – обратный клапан – реле давления. Датчик сухого хода в сеть не включен, т.к. из-за попадающего воздуха он отключает электронасос. Воздух до обратного клапана появляется не сразу, если непрерывно использовать воду, воздуха нет.

У погружных насосов Grundfos встроенный обратный клапан. Завоздушивание системы может быть связано с наличием в воде растворённых газов. Установите в самой высокой точке вашей системы водоснабжения автоматический воздухоотводчик. Переведите реле защиты от сухого хода в позицию после обратного клапана. Газы в жидкости присутствуют в связанном состоянии и потом выделяются из неё.

У меня станция jp-5 отработала меньше года, до этого стояла в упаковке 2 года, и вот столкнулся с такой проблемой – повышенный шум в работе (грохот) и иногда не может сама запуститься. По совету поменял конденсатор – не помогло. Думаю, что причина в подшипниках электродвигателя. Или я ошибаюсь?

Если без подачи электроэнергии вал прокручивается свободно, а при подаче “мычит” и трудный запуск – возможно, что изначально ротор двигателя не стоит по оси статора. Это – брак изготовления. Тогда ротор “залипает” от электрических сил. Исправляется только заменой. Еще вариант – разболталось крепление крышек двигателя и вызвало смещение ротора от оси статора. Можно попробовать найти корректное положение и в таком затянуть. Но, если корпус или крышки пластмассовые, как правило, пластмассу со временем “тянет”.

Есть скважина на известняк, динамика 70 м, насос Grundfos SQ 3-105, потребляемая мощность около 2,2 кВт, в линии электропитания агрегата есть электромеханический стабилизатор напряжения на 5 кВт. В связи с периодическими отключениями электроэнергии на даче думается приобрести бензогенератор, возможно это будет Вепрь 4,2-230 ВБ-БСГ. У этого генератора номинальная мощность 3,12 кВт, максимальная 3,36 кВт. Мне этого будет достаточно в качестве аварийного источника электроэнергии. Вопрос в следующем: при запущенном генераторе и при отключении всех других потребителей достаточно ли мощности этого генератора для того, чтобы временно включить гидронасос и накачать гидробак 500 л? У этого скважинного агрегата плавный пуск. При его включении это видно по амперметру на стабилизаторе напряжения и ток при пуске не превышает 11 ампер.

Думаю, генератор подойдёт, но только для питания электронасоса.

Можно ли к насосу Grundfos Mq 3-45 подсоединить гидроаккумулятор емкостью 100 л и более. Это нужно для того, при отключении электричества, какое-то количество воды еще поступало бы к точке разбора. И если это возможно, то как они соединяются между собой.

Очень просто. Ставится гидробак на магистрали после агрегата. Надо еще замерить его параметры по давлению включения. И выставить давление воздуха в гидробаке чуть ниже этого предела.

Покупал насосную станцию Грундфос Mq 3-45 в 2007 году для поднятия давления в существующей магистрали. Подключил так: магистраль – насос – накопительная ёмкость 40 литров (кстати, дополнительную ёмкость рекомендую, с ней станция будет ещё лучше работать), включал, когда была необходимость машину помыть или огород полить. Давление поднимает до 4-5 бар (кстати, доп. прибор очень информативно показывает давление). Но в 2009 году включил его, а он не работает, то есть включается кратковременно и чуть, же отключается, при разборе и отключении датчика протока работает нормально. Я подозреваю, что датчик неисправен. Ремонт дорогой. Вот думаю без датчика эксплуатировать.

Если уж так дорог ремонт управляющей станции MQ, то можно соединить обмотки электродвигателя на прямую на сетевой кабель, приобрести КИВ-1А и продолжить успешную эксплуатацию по новой схеме. Да, и еще не забудьте про тепловую защиту агрегата. Не знаю, как внутри устроена станция управления, но наверное, там где-то есть тепловое реле защиты. Его, разумеется, нельзя исключать из схемы питания двигателя. А может, кстати, и оно быть неисправным. В таком случае целесообразно заменить его на подходящий автомат защиты. Мне помнится пусковой ток там 11,7 А, значит нужен будет автомат на 16 А. Это пока один из путей решения проблемы.

Насосная станция grundfos mq 3-35 качала исправно почти 4 года. От колодца до станции 20 м по горизонтали и 4 м вниз. От станции через фильтра по всему 2-х этажному дому и ещё в гостевой на 25 м. До зимы работала как часы. В декабре не уследил за колодцем и приморозил всасывающую ПНД трубу. Трубу отогрел, но станция нормально работать перестала. Откуда-то подсасывает воздух (из крана льётся чисто газировка). Прочитав инструкцию, интуитивно предположил три причины: 1. За счёт обмерзания сузилось заборное отверстие. 2. Микротрещина в заборном трубопроводе. 3. Обратный клапан в колодце. На дворе весна, земля оттаяла, думаю труба тоже. Всё, что не в земле, заменил на паяный пластик, убрав максимально стыки. Заменил обратный клапан. Два часа назад залил воду и включил насос. Он, накачав давление, корректно выключился и даже вода пошла без газа. Но через полчаса – опять газировка. Родственники говорят, снимай его, неси в ремонт. А чего в нём ремонтировать? Откуда сам агрегат может качать воздух, если трубопровод исправен?

Проверить MQ, как и другую НС элементарно. Попробуйте качнуть воду из рядом стоящей емкости. Обождите полчаса, или более и качните вновь. При отсутствии “газировки” можно утверждать, что НС в порядке.

В течение примерно 2-х недель насос работал нормально. Правда сейчас условия немного изменились: поливка прекратилась. И на полную мощность за это время ни разу не открывал. Сегодня опять произошел какой-то сбой: подключал стиральную машину, и пришлось несколько раз стравливать все давление (выключать агрегат и открывать краны). Загорелся ALARM, причина не известна: воздуха в электронасосе не много, в шланге тоже была вода, а не воздух. Потом дошло все-таки до того, что в шланге оказался воздух. В итоге заменил всасывающий шланг на 32 взамен 26. Длина 32-го теперь 10 метров взамен 7-ми метров стоявшего 26-ого. Теперь точно не сможет взять воздух из скважины. Сегодня много воды не качал правда, но работает нормально.

Если давление при работе насосной станции не подымается выше 1,8 бар, а “выход” воды со станции не превышает 1,2 л/мин., то по истечении 60 сек. получаем Alarm. Это срабатывает один из защитных механизмов, встроенных в нее. Так называемая защита от сухого хода.

Пробурили мы скважину и надо воду в дом проводить теперь. Фирма, что работы по водоснабжению организует, посчитала два варианта – один с насосом Grundfos SQ 2-55, и второй с SQE 2-55, с частотным преобразователем. Второй вариант по цене почти в два раза дороже, но говорят это очень удобно – открыл в любое время кран и там сколько надо давление столько и есть. А с первым вариантом оно как бы то 2 атм., то 4.

Поставили в систему редуктор давления, настроили на, 2,5 атм., реле давления на 3-вкл и 4-выкл и радуетесь стабильному давлению.

Вопрос о плавном пуске. Слышал, что им обладает только Грундфос SQE.

Плавный пуск есть и в обычном SQ. Набирает максимальные обороты за 2 секунды. SQ и SQE отличаются по регулировке. В двигателе встроена электроника, у SQ она работает как плавный пуск, у SQE как частотный преобразователь, а блок CU 301 контролирует параметры и дает задание по датчику, из опыта работы на SQE пакете в результате скачков напряжения вылетает CU301. По стоимости он не дешевый, но избавляет от демонтажа и монтажа насоса и замены двигателя, что в итоге получается дешевле, хотя двигатели на SQ летят не так часто.

Имеется скважина глубиной 65 м и установлен пакет SQE 2-55 Грундфос (в июне 2007 г. установили). Один раз какую-то деталь уже спецы, кто устанавливал, меняли года 4 назад при профилактике. Этим летом при профилактике поменяли трос и почистили там что-то. Вот после этого иногда загорается кнопка на блоке управления (где ремонтник с ключом гаечным нарисован), насос работает исправно, при входе в дом стоит стабилизатор Ресанта (от скачков напряжения). Инструкцию прочитала – про это ничего не нашла. Давление сейчас стоит на 2 (чтобы не перегружать), летом ставлю на 3-3,5 (при поливе огорода). Очень аккуратно отношусь к оборудованию. Поэтому переживаю, почему горит кнопка эта.

Видимо CU 301 (блок управления) что-то не нравится. Дистанционно это не определить. Вызывайте ваших спецов, именно об этом и сигнализирует “горящая кнопка”.

У меня насос Grundfos JP Basic. При включении он постоянно выключается и включается (дёргается). В чем может быть проблема?

Возможная неисправность – негерметичность обратного клапана.

Имеется Grundfos MQ 3-45. При подсосе воздуха во всасывающем трубопроводе насос издавал треск и через некоторое время отключался с алармом. После устранения подсоса все хорошо. Вопрос: что это был за треск? Надо ли что-то чинить?

Сложно сказать, что за треск был конкретно у Вас, но при частичном завоздушивании камеры звук насоса меняется, т.к. рабочее колесо не полностью погружено в воду.

Возможно ли применение в колодце насосной станции Grundfos серии SQ модель 3-40? Привлекает наличие плавного пуска и защиты от перепадов напряжения. В колодезных моделях SPO такой автоматики нет.

Зато он может работать с низким уровнем воды в колодце.

Купил насос Grundfos JP-5 в качестве второго для подъема в системе обезжелезивания. Качает он из бочки-аэратора. Подключил, запустил, начал накачивать гидроаккумулятор (100л). Первые 2 атм. легко прошел, потом стало труднее, на 3 практически стрелка замерла (хотел дать хотя бы 3,5 атм. для опрессовки). При этом звук насоса изменился, как-то тяжко ему стало совсем. Максимальное давление у него вроде 6 бар заявлено, что делаю не так?

6 атм. он может выдержать, а напор у него максимальный вроде 4 атм. (40 метров).

Грундфос SQE 2-85 работал 2 года неинтенсивно, дача. Последний раз отключил кнопкой на родном шкафу 301, когда уезжал. Спустя неделю кнопкой же включил, шкаф изображает нормальную работу, но давления нет и агрегат (бегущая стрелка) не включается. Лампочка “сервис” не горит, лампа давления на 2.

Возможно проблемы с датчиком давления или с восприятием его сигнала самим блоком управления. Попробуйте увеличить заданное значение давления.

Установленный в частном доме электронасос Grundfos MQ 3-45 в течение года вел себя, как положено, выдавая свои 4,2 бара. Недавно обнаружил, что он накачивает только 2 бара и отключается. При интенсивном разборе воды создается впечатление, что агрегат работает в режиме постоянного включения/выключения. Предполагаю, что вышел из строя датчик давления, ограничивающий верхний предел давления в системе.

А может быть всё гораздо проще, это необходимо проверить, возможно, у вас происходит подсасывание воздуха со стороны всасывающего трубопровода. Впрочем, проверить это нельзя, просто попробуйте перемонтировать соединение трубопровода с насосом заменив уплотнение.

1. Можно ли включать агрегат серии Грундфос SQE напрямую, без CU 301. 2. Стоит ли докупить еще отдельно гидробак литров на 100 к пакету SQE? И как его ставить (куда врезать в систему?)

Считаю крайне не рациональным использование гидронасоса оснащённого частотным инвертором с возможностью внешнего управления без такового. У вас есть возможность, при установке блока управления CU 301, получить максимально комфортную систему водоснабжения с постоянством давления при изменении расхода. Для компенсации капельных утечек в системе к связке SQE и CU 301 достаточно установить гидроаккумулятор объёмом 8-10 литров.

В выходные пробовал запустить насосную станцию Grundfos Hydrojet JPB 5-60. НС находится в доме подвод воды ПНД трубой под землей в колодец, а в колодце к ней подсоединена еще одна труба с обратным клапаном и фильтром грубой очистки. На входе в НС поставил на всякий случай еще один фильтр грубой очистки. В общем, закрутил в нижнее отверстие эжекторный клапан и открыл его (как написано в инструкции, повернуть влево, если система не наполнена) через верхнее залил воду в насос. Потом запустил станцию. Качала достаточно долго, потом остановилась. По инструкции эжекторный клапан закрыл и опять включил агрегат. Он качал минут 5. Давление, почему то выше 2 атмосфер не поднимается и соответственно электронасос не отключается. Раскрутил фильтр грубой очистки, который я поставил перед входом в НС, а там камни с песком лежат, видимо рабочие, когда трубу закапывали, земли туда зачерпнули. В общем, почистил, запустил и опять такая же история. Единственное, что я понял, это то, что вода, почему то не попадает в бак, т. е. бак почему то не наполняется в принципе, а когда я открываю кран вода видимо подается напрямую из агрегата. Да и еще после закрытия эжекторного клапана (поворота до конца по часовой стрелке) вернуть клапан в обратное положение уже не получается он почему то блокируется. Подскажите, пожалуйста, а внутри станции есть какие-нибудь фильтры, которые могли засориться из-за попадания песка? Например, перед входом в бак?

При достаточно большом расходе гидроаккумулятор и не должен наполняться. Может и мембрана слипнуться. На входе в ГА есть решётка, но вряд ли она засорена у новой НС, проверьте.

Подскажите, скважина 45 м, насос sq 2-70. Примерно на 40 м, в кессоне установлен ГА 50 л и РДМ-5, настроено на 2,5-4 атм. В момент включения по нижней границе давление в системе резко падает до нуля и напор пропадает. Такое ощущение, что именно при включении электронасоса вода стекает обратно в скважину и через несколько секунд только начинает расти, пока агрегат поднимет воду. Система герметична, при выключенном агрегате и закрытых кранах давление не падает. При монтаже был установлен на выходе из насоса монтажниками обратный клапан, через пару лет его убрал (пропала вода, достал его, оказалось, клапан треснул, ставить не стал, решил обойтись встроенным). Думаю, что-то со встроенным клапаном, хочу установить на выходе снова, в сервис везти не хочется.

Похоже, что давление воздуха в баке больше или равно давлению включения агрегата. Должно быть ниже на 10%.

В скважине стоит электронасос Грундфос sq 3-80. Сейчас выбираю генератор как резервный источник питания дома. Вижу, что потребляемая мощность 1,65 квт, а какова пиковая при запуске? И еще вопрос сразу: стоит ли ему стабилизатор ставить?

У этой модели встроенный частотный преобразователь (плавный пуск), так что скачка тока при запуске можно считать нет.

После пяти лет эксплуатации насосной станции Grunfos MQ 3-45 в одноэтажном частном доме появилась проблема. При автоматическом включении насоса не всегда, но довольно часто сначала наблюдается низкочастотный гул без вращения ротора мотора и только потом на фоне этого, явно “нездорового” гула происходит переход помпы в обычный рабочий режим (то есть, ротор вращается – агрегат работает). Специалисты, подскажите, пожалуйста, где искать причину неисправности?

Во-первых, проверьте напряжения питания в момент пуска на клеммах самого агрегата. Во-вторых, при отключенной от сети НС попробуйте покрутить вал отвёрткой. В-третьих, если по вышеуказанным пунктам, всё нормально, то придётся заменить пусковой конденсатор.

Проблема с MQ-3-35 следующая: работала хорошо 2,5 года, а сейчас начала отключатся в аварийный режим. Первое, что подумал – дебит скважины (скважине тоже 2,5 года), но при наполнении бассейна или постоянной работе в течение 3-х часов не заканчивается и давление воды не падает. Второе, думал, что обратный клапан барахлит, но вчера проверил – работает нормально. Третье, что пришло в голову – засорился или упало давление в расширительном бачке, но и здесь все в норме, разобрал насос, проверил крыльчатку, проверил давление в бачке (1,4). А самое интересное, что в момент, когда встает в аварийный режим, стоит сразу выкл-вкл., то он начинает нормально качать воду. Скважина 7 метров (игла), система без гидроаккумулятора, стоит система очистки воды (после насоса). Подскажите, что может быть?

Вывод: установите ГА необходимой ёмкости.

Грюндфос MQ 3-35, появилась такая проблема: насос включается и набрав 3.6 bar выключается, затем после того как водоразбор опускает давление до 1,8 bar он запускается снова. И так до бесконечности. Агрегат стоит в частном 3 этажном доме и предназначен для повышения давления в водопроводе с 2 до “комфортных” 6 бар. До вчерашнего дня все так и работало: включаешь воду, электронасос запускается и работает, пока не закроешь кран, напор воды при этом стабилен. Сейчас он перестал запускаться при давлении воды более 2,9 бар. Работает прерывисто (включается, отключается) и соответственно “гуляет” напор воды. Датчик протока прочистил, клеммы реле прочистил. Давление в гидроаккумуляторе 1,6 бара выставил. Результат тот же. Что делать дальше, чтобы агрегат заработал нормально? Он стоит в подвале дома, врезан в магистраль водопровода идущей от водонапорной башни, после обратного клапана и фильтра грубой очистки.

Данный агрегат включается либо по потоку, либо по давлению, а выключается только по потоку. Значит, датчик протока не работает (либо плата управления его сигнал не воспринимает). Насос работает только по реле давления.

Хотел бы свои проблемы изложить с НС MQ от Grundfos. Поставили ее в июне 2014 г до ноября 2015 г станция работала исправна. Потом начались следующие проблемы: если воду не включать в течение 6 и более часов, а потом включить, то станция начинает работать, потом уходит в ошибку. Но эта проблема вроде решилась, когда стали открывать кран не чуть-чуть, а сразу на полную. Тогда она в ошибку не уходит, а если приоткрыть немного (стакан набрать), то уходит в ошибку. Постоянные включения НС даже при закрытых кранах, за ночь может раза 4 включиться, шум-спать неудобно. На подаче сразу стоит кран, если его перекрыть, то станция стоит спокойно и не беспокоит (не включается). Ещё шум периодически, когда не пользоваться часов 8 (т.е. ночь). На всасывании насоса такое ощущение, что рабочее колесо режет что-то.

Проверить и выставить правильно давление воздуха во встроенном ГА. Искать утечку. Возможно, где-то подсос воздуха. В фитингах для трубы ПНД могут применяться не круглые уплотнительные кольца, а трапециевидные. Они вполне могут пропускать воздух внутрь при разряжении, но при этом не выпускать воду наружу при избыточном давлении.

На даче, пускали воду в летнем водопроводе, у меня на входе в дом стоит MQ 3-45, для повышения давления. MQ встал, горят только зелёные лампочки, но он не включается, слышно, что щёлкнуло какое то реле или геркон. Перед ним стоит грязевик, когда его вскрыл, то он был весь забит песком и окалиной. Видимо, после зимы в магистрали было много песка и окалины. После промывки ничего не изменилось. На что обратить внимание при разборке?

Попробуйте провернуть вал мотора отверткой, сзади есть пробка для доступа к нему, а на валу шлиц. Если не проворачивается, то возможно механическое заклинивание. У меня такое было, когда долго не пользовался агрегатом, а вода была с примесью мелкого песка, высохла и заклинил. Если проворачивается нормально, то скорее электрика, мотор, конденсатор, датчики.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________






tehts.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
