готовые к установке шкафы управления | Grundfos

Шкафы управления Сontrol CUE работают в диапазоне 2,2-90 кВт и могут подключаться к большинству SCADA систем контроля и обработки информации и протоколам шин. По запросу шкафы могут поставляться с фильтрами для соответствия местным стандартам и требованиям.

Помимо функций управления, шкафы Control CUE обладают множеством функций защиты, такими, как:

  • Защита от сухого хода
  • Автоматическое определение направления вращения
  • Защита от перегрузки
  • Защита от работы с заклиненным ротором
  • Защита от замыкания на массу
  • Защита от повышения/понижения напряжения

ПОДДЕРЖАНИЕ ПОСТОЯННОГО ПОТОКА

Основания для необходимости поддержания постоянного потока воды из скважины могут быть различными: к примеру, процессы отстаивания протекают более эффективно при постоянном потоке, или же требуется постоянный забор воды из водоносного слоя.

ПОДДЕРЖАНИЕ ПОСТОЯННОГО ДАВЛЕНИЯ

Использование песчаных фильтров для очистки воды наиболее эффективно при определенном диапазоне давления на входе. Для корректной работы ирригационных распылителей или другого оборудования для орошения часто требуется поддержание постоянного давления.

ПОДДЕРЖАНИЕ ПОСТОЯННОГО УРОВНЯ ВОДЫ

Поддержание постоянного уровня воды может оказаться эффективным способом регулирования работы насоса, позволяя избежать откачивания чрезмерного объема воды из скважины или для контроля понижения уровня воды. Для осушения шахты или строительной площадки поддержание постоянного уровня воды также является эффективным.

ОПТИМИЗАЦИЯ ЭНЕРГОПОТРЕБЛЕНИЯ

Благодаря возможности получения данных об энергопотреблении и скорости потока пользователь может контролировать и оптимизировать энергопотребление (м3/кВтч) при заборе воды.

ВОЗМОЖНОСТИ ПЕРЕДАЧИ ДАННЫХ МЕЖДУ УСТРОЙСТВАМИ

Шкаф управления Grundfos Control CUE оснащен стандартным интерфейсом RS485 GENIbus, позволяющим подключаться к другим устройствам Grundfos, что гарантирует передачу всех необходимых данных в систему контроля и обработки информации. Для прочих протоколов, таких, как LONworks, BACNET, PROFIBUS, PROFINET и Modbus имеется возможность подключения через блок интерфейса связи Grundfos CIU. Шкаф управления Control CUE может также подключаться к системам оповещения, изменять уставки в стандартных системах контроля и обработки на базе устройств ввода/вывода.

Универсальная линейка оборудования

При наличии более 100 вариантов настройки частотных преобразователей CUE и диапазона мощности от 0,55 кВт до 250 кВт, шкафы управления Control CUE на сегодняшний день представляют собой наиболее универсальную среди присутствующих на рынке линейку шкафов с частотным регулированием (2,2-90 кВт). Для соответствия любым требованиям найдется подходящий шкаф управления Control CUE.

Соединение

Шкаф управления Grundfos Control CUE поставляется с четырьмя цифровыми входами, один из которых предназначен для внешнего сигнала старт/стоп. Остальные входы могут использоваться для установки: режима минимальной/максимальной кривой, внешней ошибки, поплавкового выключателя, сброса аварии, защиты по сухому ходу от внешнего датчика. Дополнительно имеются два аналоговых входа: один – для установки уставки, другой – для датчика.

kz.grundfos.com

Автоматика Grundfos для насосов: блок управления

Содержание

Корпорация Grundfos – один из самых крупных производителей и поставщиков разнообразной напорной техники и комплектующей аппаратуры с заводскими мощностями в более чем сорока странах мира, среди которых США, Дания, Финляндия, Швейцария, Китай, Россия и другие.

Оборудование компании проектируется для систем горячего и холодного водоснабжения, перекачки воды из скважин, колодцев и цистерн, для откачивания сточных и промышленных отработанных вод, для ирригационных, дренажных  и отопительных систем.

Что такое Автоматика?

Автоматика, установленная на аппаратуру, позволяет регулировать ее производительность, защищает систему от поломок и позволяет продлить срок службы. Вся автоматика обычно делится на два глобальных класса по типу исполнения на:

  • механическую;
  • электронную.

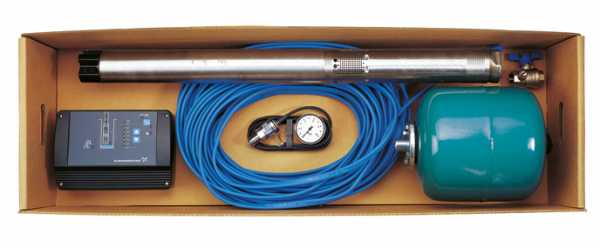

Комплект для автоматического водоснабжения с автоматикой Грундфос

В свою очередь весь класс автоматики можно охарактеризовать делением на группы товаров специфического предназначения:

  • регуляторы (реле) давления, которые автоматически включают или отключают установки в зависимости от заданного уровня давления жидкости в системе;
  • датчики давления, которые умеют преобразовывать показатели давления жидкости в сигнал для электронного устройства (частотного преобразователя), которое управляет аппаратурой;
  • электронные блоки управления со встроенными гидроконтроллерами и без, которые защищают моторы от работы на сухом ходу;
  • различные модели поплавковых выключателей, которые отключают работу мотора при достижении заданного уровня жидкости в системе;
  • поплавковые клапаны, которые не принимают участия в непостредственной работе моторов, но способны в нужный момент перекрывать поток жидкости.

к меню ↑

Автоматика для насосов Grundfos

Модели защитной  автоматики Grundfos (грундфос) представлены следующими категориями аппаратов:

  • устройства для автоматического регулирования;
  • шкафы управления;
  • аппаратура для комплексной защиты механизмов.

к меню ↑

Модели PM 1 и РМ2

Аппаратура Грюндфос  для регулировки  давления в автоматическом режиме моделей PM 1 и РМ2 выпускается в двух вариациях. Так  РМ1 – это базовый механизм для систем регулирования нужного давления, который запускается автоматически при достижении заданного уровня давления в 2 бар. Модель оснащена защитной системой от работы на сухом ходу.

Панель управления РМ1 включает в себя четыре показателя. Индикатор Power on, который после включения аппарата должен  постоянно гореть зелёным светом. Индикатор Pump on статично горит зеленым цветом при нормальном режиме работы установки.  Красный индикатор Alarm загорается и мигает если установка не работает, и кнопка Reset, предназначенная для сброса цветовой индикации неисправности или для включения/отключения функции антицикличности.

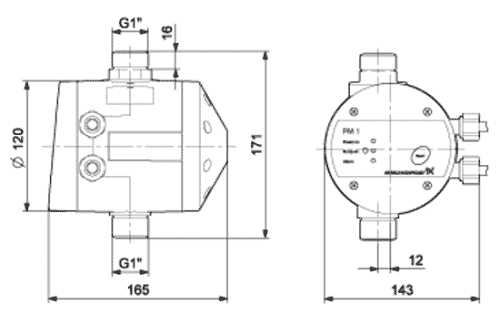

Схема и габариты блока автоматики Grundfos pm2

Модификация Grundfos РМ2 – за счет усовершенствованных алгоритмов работы предоставляет дополнительные возможности для настройки и регулирования аппаратуры под различные уровни  давления и позволяет использовать их для различных типов систем водоснабжения и водоотвода, способных выдерживать рабочий уровень давления в диапазоне от 1,5 до 5 бар. Блоки защитной автоматики Grundfos РМ2 оснащены:

  • удобными интерфейсами управления;
  • системами выбора диапазона нужного напряжения;
  • выпускными (вращающимся)патрубками ;
  • функциями для защиты и адаптации механизмов к различным условиям эксплуатации;
  • встроенными гидробаками;
  • индикаторами, которые оповещают о готовности к работе и возникновении различных аварийных предпосылок.

Усовершенствованные системы регулировки давления Grundfos РМ2 могут работать даже на  бензиновых генераторах, что значительно расширяет возможный диапазон выбора схемы питающего подключения.

Панель управления РМ2  включает в себя кнопку  Pressure scale – шкалу давления с 13-ю полями индикации и обозначением уровней давления давления от 0 до 6 бар. Все поля индикации кратковременно загораются при включении электропитания. Индикатор Pump on горит зеленым цветом постоянно, если аппаратура функционирует в нормальном режиме.

Световой индикатор также кратковременно загорается при включении электропитания. Индикатор Alarm горит красным цветом постоянно или мигает если аппаратура отказала и остановилась. Световой индикатор также, как и зеленый, кратковременно загорается при включении электропитания.

Переключатель Reset предназначен для сброса индикации о неисправности и для проверки настроек микропереключателей, которых восемь. Первые пять позволяют настраивать нужный уровень давления, шестой – автоматически перезагружает всю систему, седьмой – отключает антицикличность и восьмой предназначен для установки кратковременного режима непрерывной работы в 30 минут.

к меню ↑

Шкафы управления

Шкафы управления напорной аппаратурой в системе водоснабжения, для повышения давления и обычной циркуляции жидкости представлены пятью основными моделями. LC 108 – эта установка управления для систем водоснабжения с одним напорным аппаратом. Функционирует на электродах с установленным реле давления. Control MP204 – может  управлять одним аппаратом с установленным блоком защиты электроники двигателя МР204.

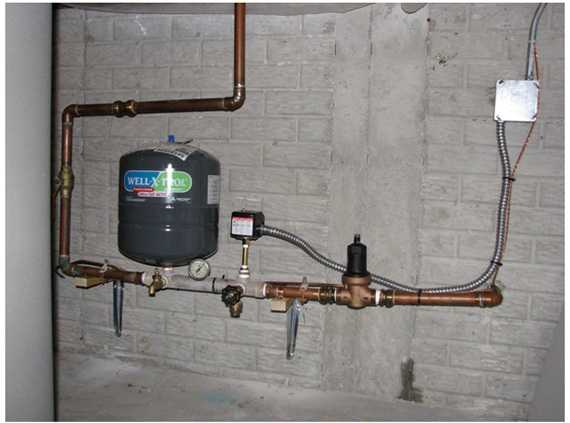

Автоматика Grundfos Cu301 в системе водоснабжения

PUG – установка, которая управляет работой двух насосов с малой мощностью при наличии программируемого таймера. GE 100 – может управлять двумя аппаратами среднего уровня  мощности при наличии программируемого таймера. И Control MPC – может управлять комплексной установкой, в которой стоит от  1-го до 6-ти напорных аппаратов с возможностью частотного регулирования.

Такие шкафы устанавливаются чтобы контролировать комплексные напорные установки из нескольких насосов в системах отопления или водоснабжения. А также как шкафы управления насосами в системах дренажа и канализации. Контроллер для насоса, на чертежах обычно отображается в виде обозначаться модуля различных серийных номеров (Cu-100, Cu-212, Cu-300, Cu-301, Cu-352).

В каждой серии свой уникальный набор  стандартных и расширенных функции.   Старшие  модели усовершенствованы при помощи графических дисплеев и мультиязычными меню со списками подсказок, журналом аварийных ситуаций и вариантами опций для задания нужной программы.
к меню ↑

Cu-100 и Cu 212

Модель Cu-100 – это шкаф управления в корпусе из прочного пластика, с уровнем защиты IP 54, который совместим с однофазными аппаратами, рассчитанными на 9А и трехфазными аппаратами, которые выдерживают до 5А. Cu-100 для трехфазных двигателей комплектуются и выключателями.

Шкаф управления насосами

Электронника Grundfos Cu 212 оснащена индикатором уровня жидкости и предназначена для  работы с двумя попеременно включаемыми насосами. В качестве аварийной системы оповещения включается звуковой сигнал. Предусмотрены также переключения для возможности работы в режиме автоматики и на ручном управлении.
к меню ↑

Alpha 2 Grundfos

Циркуляционные насосы последних моделей Alpha 2 Grundfos 25-40 180 оснащены фронтальной панелью управления, функцией «ночного режима», электронным контролем за уровнем жидкости  и обладают монтажной длиной в 180 мм.

Уровень шума всего 43 дБ, весом всего в 2.1 кг, эти поверхностные циркулярные установки с вертикальным или горизонтальным типом установки,  с ротором мокрого типа могут прокачивать чистую воду в температурных диапазонах от 2°C до 110°C, создавая напор в 4 метра при пропускной способности 2.4 кубических метра в час.

к меню ↑

Какой тип автоматики выбрать для насоса? (видео)

 Главная страница » Насосы

byreniepro.ru

Шкаф управления насосами: погружными, дренажными и скважинными

Шкаф управления насосом – это обязательный элемент системы автономного водоснабжения, выстроенной на базе агрегата погружного типа. Ведь заглубленным в скважину насосом придется управлять удаленно. И не только управлять – любой агрегат нуждается в контролирующих узлах и предохранительных блоках. Без этих элементов насос попросту перегорит.

Причем все вышеописанные узлы нужно где-то монтировать. В итоге возникает необходимость интегрировать в структуру системы водоснабжения особый шкаф управления скважинным насосом – место, где собраны все управляющие, контрольные и предохранительные блоки. И в данной статье мы рассмотрим назначение, комплектацию и типовые разновидности шкафов управления.

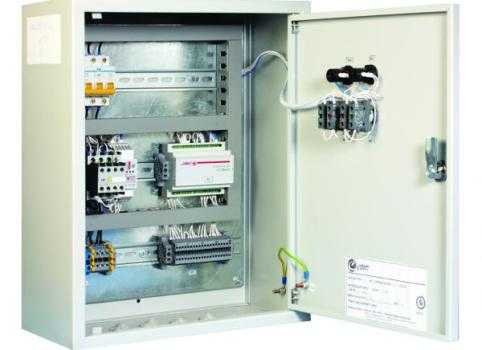

Шкаф управления насосами

Назначение и функции

С помощью шкафа управления можно решить сразу несколько задач:

Шкафы управления серии Поток-Ч

  • Во-первых, он управляет работой электродвигателя насоса. Причем возможен как ручной, так и автоматический режим управления.
  • Во-вторых, он отслеживает такие эксплуатационные параметры автономной системы водоснабжения, как: давление в трубах, температуру воды, уровень жидкости в скважине. Причем все вышеуказанные параметры влияют на режимы работы насоса самым непосредственным образом.
  • В-третьих, он выравнивает характеристики тока, подаваемого на клеммы электродвигателя насоса, и регулирует частоту вращения вала агрегата (и на старте, и в случае остановки).

Кроме того, шкаф управления может обслуживать как один насос, так и насколько агрегатов.

Причем управление двумя (и более) насосами предполагает расширение функциональности шкафа (а точнее его начинки) за счет следующих опций:

  • Контроля периодичности работы агрегатов. То есть, блоки управления попеременно или первый или второй насос, обеспечивая равномерный износ машинной части этих агрегатов. В итоге, срок эксплуатации напорного оборудования увеличивается вдвое.
  • Контроля непрерывности работы агрегатов. То есть, если первый насос вышел из строя, но скважина продолжит работать на резервной (второй) линии.
  • Контроля функциональности агрегатов. То есть, к такому устройству можно подключать разные насосы. В итоге, пользователю уже не нужен отдельный шкаф управления пожарными насосами и шкаф управления дренажными агрегатами – все функции совмещаются в одном корпусе, начиненном соответствующими блоками управления и синхронизации работы напорного оборудования.

Словом, такой шкаф – это сосредоточие органов управления всеми инженерными коммуникациями строения, связанными с подачей, отводом или дренированием воды.

Типовая комплектация

Шкаф управления погружным насосом любого типа – дренажным, пожарным, водопроводным – состоит из следующих элементов:

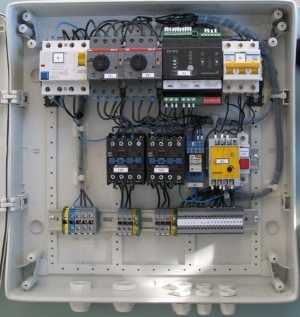

Шкаф управления 2-мя канализационными (дренажными) насосами

  • Корпуса – стандартной металлической коробки, рассчитанной на монтаж электротехнического оборудования.
  • Лицевой панели – она создается  на базе крышки (дверцы) корпуса, в которую встроили кнопки «Пуск» и «Стоп».  Кроме того, на лицевой стороне находятся индикаторы работы (насосов и датчиков) и  реле переключения между ручным и автоматическим режимом работы.
  • Блока контроля фаз – его подключают у «входа» в аппаратную часть шкафа. Он состоит из трех датчиков, отслеживающих нагрузку на фазах.
  • Контактора – переключателя подающего энергию на клеммы насоса и отключающего агрегат от электросети.
  • Предохранителя – особого реле с плавким элементом, нивелирующего последствия короткого замыкания. В случае замыкания или «пробоя»  сгорит плавкий элемент, а не содержимое шкафа и обмотка двигателя.
  • Управляющего блока – он контролирует режимы работы насоса. Причем обязательными элементами этого блока являются: датчик отключения насоса, датчик включения насоса, датчик переполнения. Причем выходы (клеммы) датчиков вводятся и в скважину, и в гидробак. Ведь именно блок управления контролирует работу контактора включающего и выключающего насос. Причем при переполнении бака или снижении уровня воды в скважине насос выключается, а при уменьшении уровня воды в баке – включается. Впрочем, В итоге, эти блоки автоматизируют работу всей автономной системы водоснабжения.  И по этой схеме автоматизации работает и шкаф управления дренажным насосом, и шкаф управления работой водопроводного агрегата. Ведь роль бака в дренажной системе играет тот же септик или сливной колодец.
  • Частотного преобразователя – он управляет оборотами вала асинхронного электродвигателя, наращивая или сбрасывая частоту вращения в момент старта или остановки агрегата.
  • Датчиков температуры и давления – они подключаются к контактору и пресекают попытку запуска агрегата в недопустимых условиями эксплуатации случаях (при повышенном давлении или обледенении трубы)

Подобная схема комплектации шкафов управления принята за основу большинством производителей такого оборудования. Однако каждая компания стремится внедрить  в типовую схему свое конструкционное решение, повышающее конкурентоспособность продукта.

Шкаф управления канализационными и дренажными насосами Grundfos LC LCD 108

Так, шкаф управления насосами Grundfos оборудован датчиками управления частотой вращения вала – своеобразной коробкой скоростей, предполагающей выбор одного из режимов эксплуатации, в том числе и малошумного «ночного».  Кроме того, в шкафах Grundfos есть особые блоки – термореле, с помощью которых контролируют и температуру потока внутри трубы, что очень востребовано в системах отопления.  А некоторые модели шкафов Grundfos управляются дистанционно, в том числе и с помощью сети Интернет.

В свою очередь шкаф управления насосами Wilo также комплектуется современными блоками дистанционного управления. Однако, кроме этой опции в шкафах Wilo есть и совершенно особые реле управления, с помощью которых можно «запрограммировать» работу всей системы с 24-часовым циклом. Кроме того, продукция от Wilo славится своими частотными регуляторами, позволяющими снизить энергопотребление напорного оборудования.

Отечественный шкаф управления насосами Грантор доукомплектован особыми контурами, управляющими работой систем пожаротушения. Такую схему продвигает сам производитель, участвующий в федеральной целевой программе повышения уровня пожарной безопасности.

Подобных блоков, согласованных и одобренных  всеми контролирующими инстанциями федерального уровня нет ни в одном устройстве управления работой насосов.

Обслуживание и ремонт

Обслуживание шкафов управления не отличается от аналогичных процедур, проводимых с прочими электротехническими приборами. То есть все манипуляции сводятся к своевременной замене засбоивших блоков, чистке фильтров, подтягиванию контактов и прочего.

Ремонт шкафов управления осуществляется путем замены вышедшего из строя блока новым, работоспособным устройством.  Причем после каждой инсталляции нового элемента работу шкафа следует отрегулировать.

Поэтому ремонтные работы стоит проводить лишь в сервисных центрах, оборудованных специальными тестовыми стендами, на которых проверяется работа всех блоков устройства.

canalizator-pro.ru

Unilift AP | Grundfos

Unilift AP и Unilift AP Basic являются погружными дренажными насосами. Переносные, отдельно стоящие насосы Unilift AP спроектированы как для временного монтажа (портативными), так и для постоянной стационарной установки. Данные одноступенчатые насосы в основном выполнены из нержавеющей стали. Все модели доступны либо в однофазном исполнении, либо в трёхфазном исполнении, и с питанием 50 или 60 Гц.

Номер в условном обозначении модели, например, AP12 указывает на размер круглых частиц, которые насос может пропустить.

Все насосы Unilift AP и AP Basic оснащаются штепселем для соединения с сетью питания.

Unilift AP является одноступенчатым насосом либо с полуоткрытым рабочим колесом (AP12), либо с вихревым рабочим колесом (AP35 и AP50). Все насосы Unilift AP оснащаются муфтой из нержавеющей стали для охлаждения в процессе эксплуатации. Сетчатый фильтр в нижней части препятствует попаданию в насос частиц, превышающих предельно допустимый размер для данного насоса. Сетчатый фильтр крепится к корпусу насоса хомутом. Все насосы Unilift AP могут поставляться с поплавковым выключателем или без него с целью обеспечения автоматического или ручного режима работы. Насосы, в условном обозначении которых присутствует буква “А” оснащаются поплавковым выключателем.

Трёхфазная версия имеет дополнительный пускатель, соединённый с поплавковым выключателем. Выходное отверстие расположено в верхней части насоса и может иметь резьбу от Rp 1 1/2 до Rp 2.

Дополнительный обратный клапан с поворотным диском может быть установлен на выходном отверстии для предотвращения обратного потока.

Насосы Unilift AP Basic являются одноступенчатыми насосами (AP35B, AP50B) с вихревым рабочим колесом.

Все насосы Unilift AP Basic выполнены из нержавеющей стали с композитной плитой-основанием.

Серия Unilift AP Basic спроектирована для работы в погружённом состоянии, насос устанавливается отдельно на плите-основании или с использованием автоматической трубной муфты. Всасывающий патрубок спроектирован для предотвращения попадания крупных частиц в насос. Плита-основание присоединяется с помощью четырёх хомутов, скрытых под композитным кольцом в верхней части корпуса насоса. Кольцо предотвращает налипание грязи на хомуты.

Все насосы Unilift AP Basic могут поставляться с поплавковым выключателем или без него с целью обеспечения автоматического или ручного режима работы.

Насосы с буквой “А” в условном обозначении модели оснащаются поплавковым выключателем. Выходное отверстие расположено в боковой части насоса и имеет резьбу R 2.


Назначение

  • Перекачивание воды и дождевой воды на садовых участках
  • Перекачивание воды из рек и озёр
  • Перекачивание дождевой, дренажной и паводковой воды
  • Перекачивание воды для заполнения/опорожнения контейнеров, водоотстойников, баков и т. п.
  • Перекачивание стоков от душевых, стиральных машин и раковин, расположенных ниже уровня канализационный системы
  • Перекачивание воды для бассейнов
  • Перекачивание дренажной воды из водосточных канав
  • Понижение уровня грунтовых вод
  • Перекачивание бытовых стоков от септиков и систем переработки шлама
  • Перекачивание жидкостей, содержащих волокна, от предприятий лёгкой промышленности, прачечных и т. п.
  • Перекачивание стоков от путепроводов, подземных переходов и т. п.
  • Перекачивание дренажной воды от системы спринклеров гаража


Особенности и преимущества

Насос Unilift AP подходит для стационарной или временной (переносной) переносной установки. Большинство элементов выполнено из нержавеющей стали. Кабель соединяется с помощью штепселя. Имеется как автоматическое управление, так и ручное управление. Однофазный вариант исполнения имеет встроенный термовыключатель.

kz.grundfos.com

Unilift CC | Grundfos

Unilift CC это одноступенчатые, погружные, дренажные насосы спроектированные для перекачивания дренажной воды и серых стоков. Насосы Unilift CC могут откачивать воду до достаточного уровня – 3 мм при снятом сетчатом фильтре. Насосы данной  серии подходят для стационарной, а также для временной установки. Имеется возможность использования напорного патрубка как в вертикальном, так и горизонтальном исполнении для большей простоты и удобства монтажа. Переходник, который входит в комплект поставки, обеспечивает надёжное соединение с выходными отверстиями 3/4 дюйма, 1 дюйма или 1 1/4 дюйма. В комплект также входит обратный клапан, который может встраиваться в насадку-переходник или напрямую в напорную линию насоса.

Сетчатый фильтр выполнен из нержавеющей стали, а основные части насоса, например, муфта и корпус насоса, выполнены из формованных композитных материалов.

Назначение

Насос Unilift CC предназначен для следующих задач:

  • Перекачивание воды и дождевой воды на садовых участках;
  • Перекачивание воды из рек и озёр;
  • Перекачивание дождевой, дренажной и паводковой воды;
  • Перекачивание воды для заполнения/опорожнения контейнеров, водоотстойников, баков и т. п.;
  • Перекачивание стоков от душевых, стиральных машин и раковин, расположенных ниже уровня канализационный системы;
  • Перекачивание воды для бассейнов;
  • Перекачивание дренажной воды из водосточных канав;
  • Понижение уровня грунтовых вод;
  • Перекачивание стоков от путепроводов, подземных переходов и т. п.;
  • Перекачивание дренажной воды от системы спринклеров гаража.

Особенности и преимущества

  • Использование композитных материалов;
  • Сетчатый фильтр из нержавеющей стали;
  • Воздухоотводчик встроенный в рукоятку насоса;
  • Доступны модели с поплавковым выключателем;
  • Подходит для низкого уровня всасывания;
  • Лёгкий.

ru.grundfos.com

Документация — Grundfos

Интеллектуальный шкаф Control MPC

Для систем водоснабжения и отопления

Интеллектуальный шкаф Control DC

Для канализационных насосных станций

Преобразователь частоты CUE

Простая и эффективная система регулирования частоты вращения

MP204

Электронная защита электродвигателей насосов.

GRM

Система дистанционного управления насосами через Интернет

GRUNDFOS GO

Эффективное управление всегда под рукой

CIM/CIU

Интерфейсы передачи данных

Аудит насосных систем

Источник вашей прибыли

Grundfos. Центральное отопление

Надёжное, эффективное, современное

Аудит насосных систем

Эффективные решения Grundfos для систем водоснабжения.

Аудит скважинного водозабора.

Аудит насосных систем

Аудит скважинного водозабора – оптимизация энергопотребления системы водоснабжения и скважинного водозабора

Grundfos. Аудит насосных систем

Обзор реализованных объектов Pump Audit

www.isolutions.grundfos.ru
