Группы быстрого монтажа Meibes

Модульная техника монтажа

В 2011 году исполняется 50 лет, как компания Майбес производит универсальные решения для обвязки источников тепла, предлагая системные решения в области отопления и водоснабжения и постоянно расширяя свою производственную программу. На рынке России Майбес ведет полномасштабную работу вот уже 5 лет, активно продвигает технику быстрого монтажа и выводит на рынок новые направления.

Компания постоянно растет и развивается, выводит

на рынок новые продукты и системные решения. В настоящий момент в нашей продуктовой линейке можно найти: модульные системы быстрого монтажа для обвязки котельных, системы поквартирного теплоснабжения, предохранительную арматуру, автоматику для котельных, бойлеры горячего водоснабжения, аккумуляторы тепловой энергии и термостатическую радиаторную арматуру.  Новинками 2011 года стали блочные индивидуальные тепловые пункты, солнечные коллекторы и пакетные решения для  приготовления горячей воды и поддержания системы отопления с помощью солнечной энергетики.

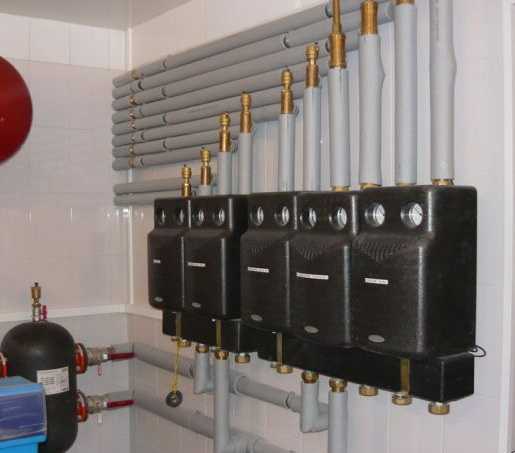

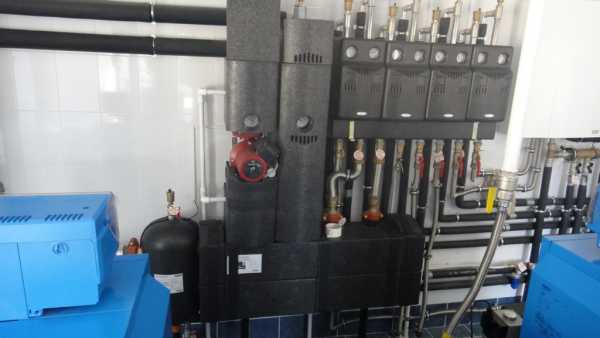

Из всего перечисленного оборудования наиболее известны системы быстрого монтажа, или так называемая модульная техника Майбес, которая позволяет смонтировать быстро, качественно и надежно котельные «под ключ». Техника быстрого монтажа Майбес позволяет значительно упростить и ускорить в 2-3 раза проектирование и монтаж котельных, как в бытовом сегменте, так и более мощных котельных и индивидуальных тепловых пунктов до 2,8МВт. Более тогооборудование быстро устанавливается при минимальном использовании персонала за счет упрощения технологии монтажа, таким образом, минимизируя  возможные ошибки и риски.

Остановимся чуть подробнее на основной идее работы с техникой быстрого монтажа. Допустим Вам необходимо организовать систему отопления дома, далее  появляется необходимость добавить систему горячего водоснабжения, теплый пол, возможно, систему поддержания температуры воды в бассейне и т.п. Модульная техника Майбес позволяет Вам решить все эти задачи, так как изначально создается возможность дополнения контуров и взаимозаменяемости. Фактически, Вы собираете инженерную систему дома,  как конструктор.



К отопительному котлу подсоединяется распределительный коллектор (гребенка) на некоторое количество контуров, далее к коллектору подсоединяются необходимые насосные группы Майбес, т.е. некоторый готовый продукт, включающий в себя циркуляционный насос со всей требуемой запорной арматурой, настенное крепление, пожаробезопасную теплоизоляцию и, что самое главное, прошедший заводской контроль на герметичность. Все насосные группы разработаны под решение определенных задач, поэтому Вам остается только выбрать нужную группу.  Существуют насосные группы для поддержания температуры обратной линии для резервного котла, с теплообменником для раздельного подключения контуров, группы для регулирования контура теплого пола и, самые распространенные, с трехходовым смесителем для подключения радиаторного отопления. Более того, существуют даже такие уникальные группы, как например, для подключения солнечных коллекторов.



Также возможно включение в систему гидравлических стрелок Майбес для гидравлического разделения котлового насоса и насоса отопительного контура, которые помимо своей основной функции надежно решают проблему сепарации растворенного  воздуха, удаления шлама и магнетита из системы. Гидравлическая стрелка Майбес имеет уникальное внутренне строение, позволяющее достичь минимальных габаритов по сравнению с другими производителями. В ассортименте компании имеются стрелки для сегмента индивидуального строительства и для систем большой мощности.



Майбес – единственная компания на российском рынке, специализирующаяся на производстве техники быстрого монтажа. Философия компании базируется на трех важнейших требованиях: простота, скорость, успех. Основные потребители данной продукции – монтажные и торговые организации, а также частные лица, занимающиеся строительством зданий различного назначения.



Продукция Майбес производится с использованием самых современныхэнергосберегающих технологий и ноу-хау: бессварочных соединений, самоуплотняющихся изоляционных материалов для систем отопления и теплых полов, универсальной автоматики для котельных, экологически чистых материалов, энергоэффективных схем.



geo-comfort.ru

Группа Meibes THERMIX EL 27400 для водяного теплого пола. Низкая цена .

Описание

Смесительный узел Thermix для водяного теплого пола с сервоприводом Meibes THERMIX EL 27400.

Уникальная группа Thermix 27400 для быстрого монтажа водяного теплого пола из набора групп быстрого монтажа отопления Meibes  «ПОКОЛЕНИЕ 8» используется для правильного подключения системы отопления «теплый пол» размерами до 90 квадратных метров. Это набор готовых блоков (конструктор), позволяющий красиво, компактно и быстро обвязывать котельные на основе одного или нескольких котлов разных типов. THERMIX EL уже имеет в своем составе сервопривод и упрощенный вариант гидравлического разделителя.

Область применения: упрощенное подключение контура «тёплого пола» для автономной работы под настенным котлом (температуру контролирует жидкостный термостат с капиллярным датчиком).

Состав узла для смешения.

В состав входит:
Циркуляционный насос
3-х позиционный сервомотор смесителя 220В, 140 сек. (поворот на 9 градусов)
Блочная теплоизоляция EPP
Цанговые тройники для подключения к трубопроводам котла (к падающей и обратной линии)
Сторона подключения системы радиаторного отопления (цанга Ду 22 мм под медную трубу)
Сторона подключения к котлу НР 3/4″
Гибкие теплоизолированные трубопроводы для адаптации под любое расположение патрубков отопления настенного котла
Ггибкая нержавеющая труба Ду 20 мм
Гибкая теплоизоляция
Латунный корпус
Погружная гильза для датчика температуры (датчик температуры идёт поставляется отдельно)

Жидкостный датчик температуры (элемент от жидкостного термостата)
Патрубки подключения системы «теплый пол» НР 3/4″ евроконус
Балансировочный вентиль вторичного байпаса
Кран Маевского
Заглушка первичного байпасса (извлекается при установке балансировочного комплекта арт. 27410.1)
Технологические заглушки (для очистки каналов)
Первичный байпасс (при извлечении заглушки в сочетании с балансировочным комплектом выполняет роль гидравлической стрелки)
Байпас подмеса (подаёт на смеситель охлаждённый теплоноситель)
Вторичный байпас (обеспечивает дополнительный подмес минуя смеситель. Он обеспечивает уменьшение гидравлического сопротивления, проток через него настраивается согласно вложенной инструкции)
Дюбели для крепления к стене
Настраиваемые по длине консоли для настенного монтажа (отодвигают Thermix от стены, чтобы пустить под ним трубы отопления, горячей воды и газопровод).

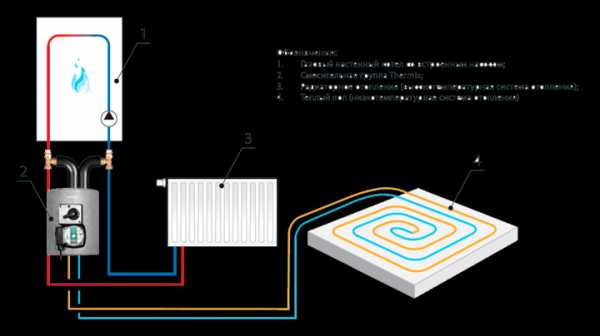

Схема монтажа и подключения Meibes Thermix.

Группы быстрого монтажа позволяют произвести монтаж водяного теплого пола своими руками. Все очень просто и доступно даже начинающему сантехнику.

Преимущества групп Meibes.

1) Уникальная гидравлическая стрелка, которая имеет очень маленькие габариты, также имеет функции сепаратора воздуха и уловителя шлама. Поставляется сразу готовой для подключения к коллектору. 2) Широкая гамма коллекторов, позволяющих распределить теплоноситель на систему, имеющую от 2-х до 7-ми отопительных контуров. Монтаж групп на коллекторе возможен как сверху, так и снизу. Стандартные коллекторы и из нержавеющей стали. 3) Большой ассортимент насосных групп: прямые, смесительные, термостатические, с разделительным теплообменником и т.д. 4) Комплектующие, облегчающие монтаж и расширяющие возможности отопительной установки.

azbukatepla.by

Насосные группы Meibes Kombimix 26102

Описание

Насосная группа Meibes Kombimix.

Новинка в линейке насосных групп. Комплект соединяющий в себе гидравлический разделитель, распределительный коллектор, группу управления контуром радиаторов (прямой контур) и группу теплого пола (группа с подмесом), мощные насосы Grundfos 15-65. Все это объединено в одном корпусе и рассчитано для отопления домов до 400 метров. Мощность каждого контура не более 20 кВт. Это значит, что можно подключить до 200 метров теплого пола и до 200 метров радиаторного отопления.

Температурные датчики расположены на подающей линии каждого отопительного контура и на распределительном коллекторе. Настенный распределительный коллектор можно перенастроить со стандартного на распределительный коллектор с низким перепадом давления при помощи переключающего клапана. Обратный клапан находится на подающей линии каждого отопительного контура. Дополнительно, при использовании напольного газового или твердотопливного котла, можно подсоединить третий отопительный контур, например, для подогрева хозяйственно-питьевой воды.

 Паспорт Meibes_Kombimix

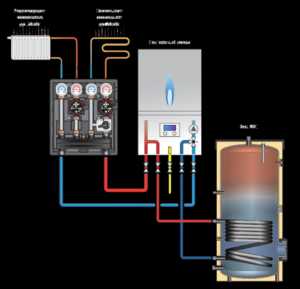

Схема подключения Kombimix к настенному котлу.

В данном примере насосная группа Kombimix подключена к настенному одноконтурному котлу с собственным циркуляционным насосом и обеспечивает работу теплого пола и радиаторов отопления. Бойлером косвенного нагрева управляет сам котел, соблюдая принцип приоритета ГВС. В данной схеме клапан распределительного коллектора должен быть в положении “открыт” что превращает распределительный коллектор в гидравлический разделитель.
Для полноценной работы насосной группы Kombimix, система отопления должна работать под управлением погодозависимой автоматики с возможностью управления сервоприводом.

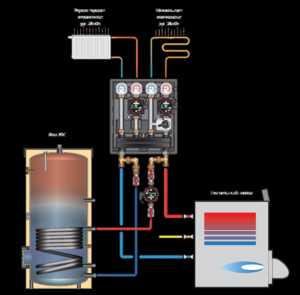

Схема подключения Kombimix к напольному котлу.

В данной схеме Kombimix подключается к напольному котлу без встроенного насоса и обеспечивает работу системы радиаторного и напольного отопления. Бойлер косвенного нагрева подключается к Kombimix при помощи дополнительного контура арт. 66356. (приобретается дополнительно). В данной схеме положение переключающего клапана коллектора должно быть в положении “закрыто” при этом насосы контуров Kombimix будут обеспечивать циркуляцию теплоносителя в котле.

Для полноценной работы насосной группы Kombimix, система отопления должна работать под управлением погодозависимой автоматики с возможностью управления сервоприводом.



Основные преимущества монтажа с помощью групп  HuchEnTEC.

1) Уникальная гидравлическая стрелка, которая имеет очень маленькие габариты, также имеет функции сепаратора воздуха и уловителя шлама. Поставляется сразу готовой для подключения к коллектору. 2) Широкая гамма коллекторов, позволяющих распределить теплоноситель на систему, имеющую от 2-х до 7-ми отопительных контуров. Монтаж групп на коллекторе возможен как сверху, так и снизу. Стандартные коллекторы и из нержавеющей стали. 3) Большой ассортимент насосных групп: прямые, смесительные, термостатические, с разделительным теплообменником и т.д. 4) Комплектующие, облегчающие монтаж и расширяющие возможности отопительной установки.

azbukatepla.by

MEIBES

MEIBES

Компания MEIBES более 45 лет предлагает решения в Технике быстрого монтажа для систем отопления и ГВС.

Миссией компании является стремление к снижению затрат и времени на монтаж оборудования, при минимальных физических и материальных затратах за счет упрощения самой технологии монтажных работ. Увеличение скорости и надежности работ способствуют росту прибыли монтажных организаций.
Благодаря непрерывным инновационным разработкам, современным и востребованным рынком решениям и продуктам, в ассортименте продукции MEIBES всегда широкий ряд продукции высокого качества и современного дизайна.

Основные направления производимого оборудования Meibes

Модульные комплексы быстрого монтирования, используемые в тепловых пунктах и котельных;
Запорная арматура, труба и соединительные фитинги;
Регулировочная автоматика;
Системы Solar – оборудование систем, работающих на солнечных панелях;
Logotherm – системы управления теплоснабжением квартир и станции горячего водоснабжения LogoFresh;
Аккумуляторы тепла и бойлеры для горячего водоснабжения;
Термостатическая арматура для регулировки радиаторов, различные узлы подключения радиаторов, соединительная, запорная и регулировочная арматура;
Приборы учета воды.

MEIBES производит универсальные насосные группы седьмого поколения.

Насосные группы выполнены в едином дизайне, но с различными функциями. Насосные группы имеют настенный монтаж.

Характеристики серии

Cерийный выпуск с диаметрами подключения контура 1” и 1 1/4”
Единый дизайн и габариты 400 х 250 х 250 мм (в термоизоляции)
Унифицированные характеристики: межосевое расстояние (125мм), посадочное место насоса (180мм) и нижнее подключение 11/2” НР
Ассортимент серии
UK – контур без смесителя
МК – контур с 3-х ходовым смесителем
Разделительная система для независимого подключения
Группа с возможностью регулирования температуры обратной линии
Группа с возможностью поддержания постоянной температуры подающей линии
Дополнительные комплектующие: арматура безопасности, распределительные коллекторы, перепускные клапаны, сервоприводы, управляющая автоматика
В комплекте поставки крепление для настенного монтажа

UK (контур без смесителя)

Область применения:
Контур отопления
Контур загрузки бойлера
Контур вентиляции
Комплект поставки насосной группы:
Вся необходимая запорная арматура в соответствии с российскими нормами проектирования систем теплоснабжения,
Контактные термометры в запорных узлах подающей и обратной линий,
Встроенный обратный клапан в запорном узле обратной линии.
Блочная, негорючая термоизоляция
Крепежный набор
Посадочное место насоса для всех типоразмеров и модификаций насосных групп Поколения 7 составляет 180 мм.
Оборудование готово к монтажу.
MK (контур с трехходовым смесителем)
Область применения:
Регулируемый контур отопления
Контур теплого пола
Комплект поставки насосной группы:
Вся необходимая запорная арматура в соответствии с российскими нормами проектирования систем теплоснабжения
Контактные термометры в запорных узлах подающей и обратной линий
Встроенный обратный клапан в запорном узле обратной линии
Трехходовой смеситель со ступенчатым байпасом
Блочная, негорючая термоизоляция
Крепежный набор
Посадочное место насоса для всех типоразмеров – 180 мм.
Оборудование готово к монтажу.

С ограничением температуры подающей линии 25-50 С.

Область применения:
Любой контур с заданной постоянной температурой теплоносителя (например, контур теплых полов).
Комплект поставки насосной группы:
Вся необходимая запорная арматура в соответствии с российскими нормами проектирования систем теплоснабжения,
Контактные термометры в запорных узлах подающей и обратной линий
Встроенный обратный клапан в запорном узле обратной линии
Трехходовой смеситель со ступенчатым байпасом и термостатическим клапаном (или трехходовой смеситель с серводвигателем 220 В)
Реле безопасности (отключение насоса)
Температурный датчик термостатического привода вмонтирован в корпус запорного устройства подающей линии
Блочная, негорючая термоизоляция
Крепежный набор
Посадочное место насоса для всех типоразмеров – 180 мм.
Оборудование готово к монтажу.

С поддержанием постоянной температуры обратной линии в диапазоне 30-45 С.

Область применения:
Подключение любого контура, где требуется поддержание заданной температуры теплоносителя в обратной линии.
Комплект поставки насосной группы:
Вся необходимая запорная арматура в соответствии с российскими нормами проектирования систем теплоснабжения,
Контактные термометры в запорных узлах подающей и обратной линий,
Встроенный обратный клапан в запорном узле обратной линии,
Трехходовой смеситель с термостатической головкой,
Блочная, негорючая термоизоляция.
Крепежный набор
Посадочное место насоса для всех типоразмеров – 180 мм

Для комплектации котельных оборудованием для снабжения горячей водой (ГВС) компания MEIBES предлагает бойлеры ГВС до 1000 литров в напольном вертикальном исполнении.

Квартирные ИТП для отопления и горячего водоснабжения

Тепловой пункт Logotherm децентрализовано управляет системой теплоснабжения квартиры. При этом производится полный учет энергии тепла, которая расходуется. Горизонтальная двухтрубная система отопления квартиры через станцию подключается к центральной отопительной системе по зависимой схеме.
Для квартирной станции не требуется подключения электричества и работает используя гидравлические характеристики системы. Режим подготовки горячего водоснабжения работает приоритетно, что позволяет экономить тепловую энергию. Также экономия тепла достигается за счет схемы подключения, которая исключает централизованное приготовление воды с рециркуляцией.
Источником тепла в данной системе является котельная или тепловая система. Схема инженерных сетей дома представляет собой трехтрубную магистраль с ответвлением для подключения тепловых пунктов Logotherm.
