Gsm модуль для котлов отопления viessmann – GSM модуль для котлов – возможность дистанционного управления системой отопления

Как подключается GSM модуль Zont к котлу смотрите в видео

oteple.com

функции, схема подключения и цена

Современные котлы отопления способны в точности поддерживать оптимальную температуру воды, работать в полностью автоматическом режиме, не требуя постоянного внимания со стороны человека. Это касается практически всех типов котлов вне зависимости от вида топлива или принципа действия. Однако техническая идея не стоит на месте, оборудование совершенствуется, как и варианты его управления. Используя gsm модуль для котлов отопления пользователь контролирует обогрев дома из любой точки планеты, где есть сотовая связь.

Зачем нужен

В дополнение к автоматическому управлению контроллерам, способным задавать оптимальный алгоритм работы, часто не хватает средств дистанционного управления и контроля за работой котла. При нынешнем ритме жизни, постоянном повышении комфорта и даже стандартов оборудования частного дома, загородной дачи или квартиры появилась насущная потребность в удаленном управлении бытовой техники, охранными системами и в частности котлом отопления.

Сложно создать идеальное расписание для работы котла, учитывая насыщенный график жильцов. Еще сложнее обеспечить контроль за работой котла при возникновении внештатных ситуаций. Последний фактор стал решающим для создания GSM модулей для котлов отопления.

Блок интегрируется в систему управления котлом, либо использует показания встроенных или внешних датчиков, чтобы контролировать происходящее. В случае возникновения любых проблем в работе котла, внештатных ситуаций устройство автоматически отправляет сообщение пользователю или сообщает о ситуации телефонным звонком. Это уже позволяет быстро реагировать на любые проблемы гораздо быстрее, не допуская захолаживания дома или серьезных проблем с оборудованием.

Устройство

Устройство представляет собой плату-контроллер с установленным GSM пакетом, способным осуществлять передачу информации посредством сотовой связи. Контроллер обеспечивает подключение ряда датчиков и стандартизированным каналам управления бытовой техникой.

Основные компоненты:

• GSM модуль для использования сотовой связи;
• интерфейс для подключения датчиков и линий связи с котлом и другим оборудованием;
• контроллер, центральный процессор;
• блок питания;
• аккумулятор резервного питания.

Назначения GSM модуля в обеспечении связи с телефоном пользователя. В него вставляется SIM-карта местного оператора мобильной связи, для отсылки SMS и звонков. В качестве основного варианта используется голосовое меню с контролем показаний датчиков и изменением настроек. Функциональность голосового меню во многом аналогична возможностям мини-АТС.

Интерфейс для подключения датчиков определяет набор функций. Используется ряд АЦП или цифровых интерфейсов для подсоединения самых различных внешних источников сигнала.

Контроллер и его прошивка формируют интерфейс управления модулем, набор функций и способы их использования.

Блок питания позволяет запитать устройство от стандартной сети питания 220В при работе в штатном режиме. Если же электричества по какой-то причине нет, что влияет также и на работу котла отопления, то блок остается в работе за счет резервного источника питания – аккумулятора. Он отправит сигнал о проблеме пользователю, который сможет вовремя принять меры по устранению проблемы, чтобы возобновить отопления и не дать дому замерзнуть.

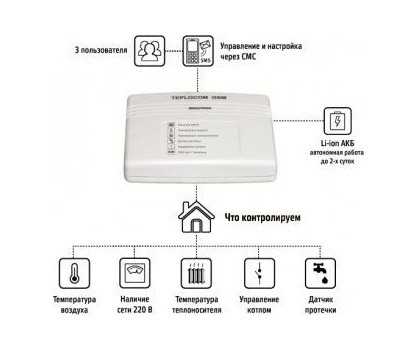

Функции модуля

Возможности определяются тремя факторами:

• Количество подключаемых датчиков и каналов управления
• Прошивкой контроллера, определяя уровень контроля и управления.
• Наличием обратной связи, управление котлом отопления.

Термометры, датчики давления или угарного газа могут быть цифровыми или аналоговыми, однако подключение определяется возможностями интерфейса контроллера. Чаще для GSM-модуля характерно подключение аналоговых датчиков, выдаваемых определенный уровень сигнала или меняющих свое сопротивление.

Цифровые интерфейсы управления и передачи данных почти не используются для управления котлом отопления, зато позволяют подключить к устройству такое оборудование, как охранный контур или бытовая техника, которая оборудована интерфейсом RS-485, RS232 или даже USB.

В качестве обратной связи, то есть управления котлом, используется блок реле, способных попросту включать или выключать питание газового отопительного котла или переключать режимы, если у блока управления котлом имеются соответствующие выводы.

В минимальном наборе модуль GSM способен контролировать и передавать пользователю показания установленных датчиков температуры. Этого вполне достаточно, чтобы знать фактическую температуру в помещении, на улице и контролировать нагрев теплоносителя непосредственно в котле. На основании этих данных уже можно судить о качестве работы котла, определить работает он или нет, и хватает ли его нынешней установки для поддержания заданной температуры в помещении.

Обычным набором функций является отправка смс сообщения или звонок пользователю с передачей информации:

1. По запросу. Передаются показания датчиков, установленных в системе.
2. По граничному условию.

В первом случае пользователь отправляет смс на номер, установленный в GSM-модуле с определенным кодом, или звонит и через голосовое управление запрашивает текущее состояние датчиков. В ответ он получает голосом или смс сообщением данные о фактическом значении датчиков.

Модуль самостоятельно передает показания пользователю или установленный формат сообщения, если показания одного или нескольких датчиков вышли за установленный предел. Можно задать минимальное и максимальное допустимое значение для каждого датчика, и если текущее значение выйдет за указанный диапазон, то пользователю придет об этом сообщение.

Например, если датчик температуры установлен непосредственно в котле для изменения температуры теплоносителя, то для него задаются пределы минимального и максимального допустимого значения. Допустим оптимальный нагрев воды – 75°С. Тогда если температура опуститься ниже 50°С, значит, возникла внештатная ситуация, и по какой-то причине котел перестал греть. Уже не особенно важно, что случилось, важно, что пользователю необходимо незамедлительно проверить оборудование и не допустить охлаждения дома.

В расширенном списке функций GSM-модуля могут быть такие услуги:

• Удаленная настройка установленных ограничений и пороговых значений для датчиков.
• Управление котлом, включение/выключение, изменение целевой температуры воды.
• Сигнализация о наличии или отсутствии электричества.
• Сигнализация о срабатывании подключенных охранных систем, если блок используется не только для котла отопления, но и для сигнализации.
• Расширенное управление котлом. По значению установленных датчиков в помещении, в котле и на улице контроллер по заданному алгоритму управляет мощностью котла так, чтобы при любом изменении погоды в доме поддерживалась оптимальная температура.

Современные модификации предлагают не просто получать смс сообщения. Разрабатываются приложения для мобильных устройств, таких как планшет или смартфон, в которых наглядно отображаются временные графики, важные сообщения, необходимые параметры настройки котла. Приложение автоматически запрашивает информацию у модуля по расписанию, например каждый час, для составления подробной и информативной статистики.

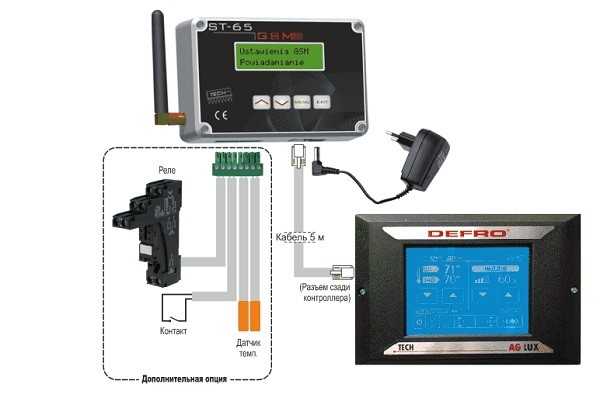

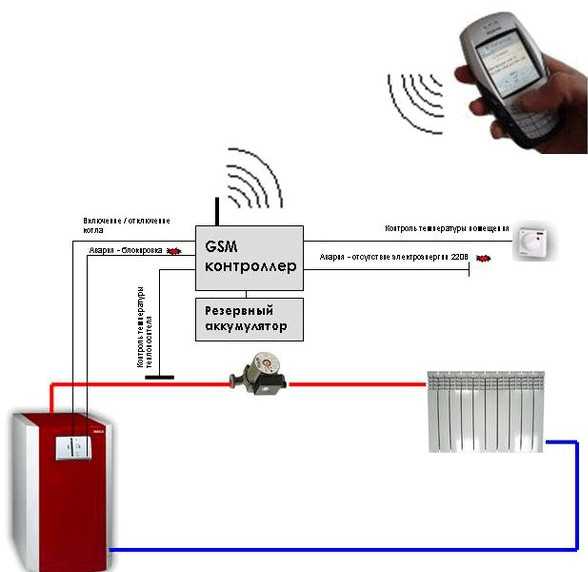

Схема подключения

Устанавливать GSM-модуль следует в точке, откуда можно самым оптимальным маршрутом подключить нужные датчики и интерфейсы. При этом следует учитывать:

• Длина линии к датчику температуры может составлять от 1 до 100 метров, в зависимости от функциональности модуля.
• Линия связи с котлом для управления (обратной связи) должна быть как можно короче, особенно если модуль будет коммутировать питание котла.
• В месте установки должна ловить сотовая связь. Как вариант используется выносная антенна, тогда ограничение касается длины кабеля.

В любом случае самым разумным будет установка непосредственно возле котла. Но на минимальном расстоянии не менее 1,5 метров и на подъеме выше 50 см, чтобы не было риска попадания воды даже в случае аварии.

Для удобства или же при необходимости блок устанавливается за переделами котельной, в отапливаемом помещении, где имеется свободный доступ к нему для настройки или наблюдений. Некоторые модели снабжаются информативными ЖК-экранами, где наглядно видны параметры системы отопления и есть возможность оперативно внести изменения с помощью простого навигационного меню.

Модуль подключается к сети питания с помощью отдельной линии питания от щитка и блока клеммников или же просто к ближайшей розетке проводом с вилкой. Датчики подсоединяются проводами согласно инструкции производителя. При этом важно соблюсти сечение провода и материал, из которого он сделан. Часто производители требуют использование коаксиального кабеля для соединения датчиков с полным экранированием, особенно когда выносной датчик располагается на значительном удалении.

В модуле часто под защитной крышкой располагается набор клемм с обозначениями. По цветовой или мнемонической маркировке согласно инструкции определяются клеммы для подключения датчиков, сигнальных и управляющих проводов от котла отопления.

После того как провода  коммутированы и уложены в короб или защитную гофрированную трубу, можно приступать к настройке. Задаются диапазоны для датчиков, устанавливаются сигнальные линии и действия, которые предпринимает устройство управления при получении сигналов.

Основной момент – это установка телефонного номера или даже двух, на которые модуль будет передавать показания, и с которых будет получать настройки и команды.

Цена на популярные марки котлов или производителей систем управления

GSM-модули выпускаются как производителями котельного оборудования, так и независимыми компаниями которые занимаются отдельно автоматизацией. Отличительной чертой общих систем автоматизации является гибкость, подключение нескольких типов оборудования для одновременного обслуживания. Проще говоря, они подойдут для любого котла отопления и могут одновременно использоваться для обслуживания, например, охранной системы или бытового оборудования в доме.

Выбирать предстоит из числа таких популярных моделей и производителей, как: Vaillant, Veismann, Buderus, Протерм, Кситал, Эван. У всех имеется базовый набор функций по подключению двух-трех датчиков температуры и контроля за работой котла, температурой воздуха в помещении и на улице.

udobnovdome.ru

GSM управление котлом и конвекторами

Существенно повысить энергоэффективность можно, используя gsm управление котлом и другими приборами отопления. Особенно актуально это для дачи: отправил смс-ку — конвекторы или котел включились, за пару часов до вашего приезда. Примеров полезности систем контроля отопительного оборудования немало, как и самих приборов удаленного управления с кучей дополнительных датчиков и функций — начиная с gsm розеток и заканчивая полноценными системами «умного» дома.

В этой статье я предлагаю ознакомиться с самыми популярными системами gsm управления.

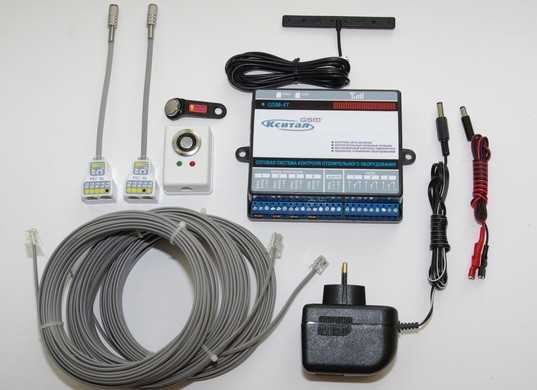

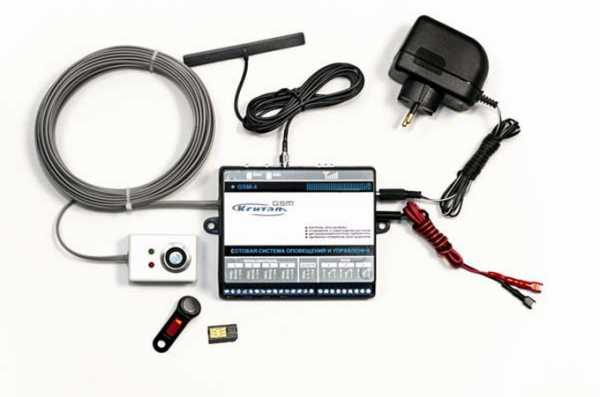

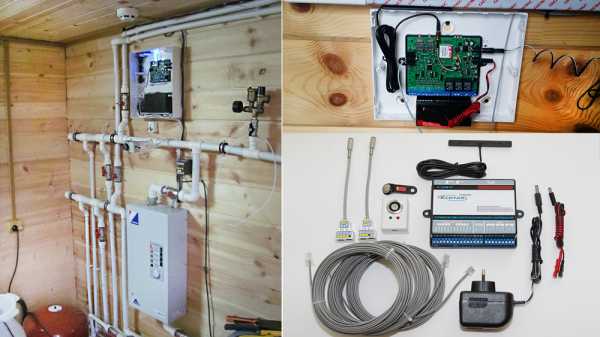

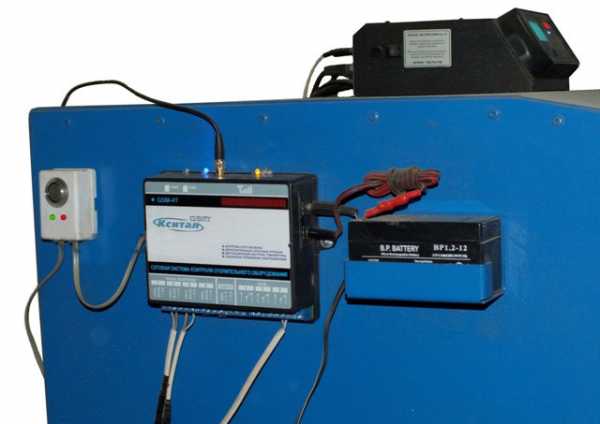

Система контроля отопительного оборудования КСИТАЛ GSM-4T, GSM-8T, GSM-12T

Эти модули в первую очередь GSM сигнализация, с возможностью автоматического управления отопительными приборами — электрическими и газовыми. Управление осуществляется с помощью встроенного термодатчика.

Температура постоянно замеряется  аналоговым и цифровыми термодатчиками. Если температура снижается, модуль отправляет смс-ку с оповещением. То же самое система будет делать при падении напряжения и реагировании других запрограммированных датчиков. В свою очередь, вы можете отправить смс с командой запуска отопительного прибора, регулировать температуру (дневное и ночное время), доступен голосовой дозвон. Управлять отоплением можно в приложении для iOS и Android. Есть возможность управления с компьютера.

Комплектность системы варьируется, есть куча дополнительных аксессуаров и модулей.

Подключение системы к газовым электрическим котлам не сложное, а подключать электроприборы нужно будет через контакторы. Подробно на этом не буду останавливаться.

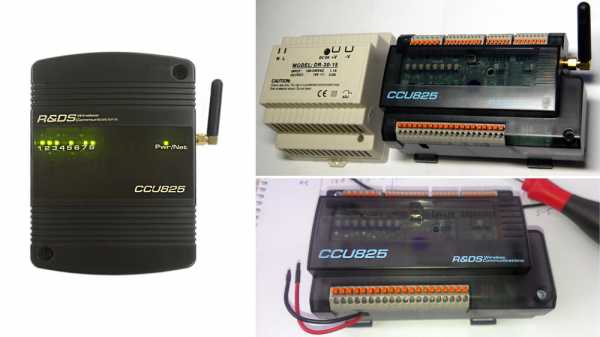

GSM контроллер ccu825 (сигнализация Radsel)

Помимо охраны, выполняет функцию передачи и регулирования температуры в помещении, включения электрооборудования, шлет смс о состоянии системы и в частности от датчика напряжения о наличии 220V. Самостоятельная установка не вызывает проблем.

Возможности контроллера подробнее:

• Управление через Android и iOS приложение и ПК
• Аналогово-дискретные входы можно использовать для разных датчиков (ток, напряжение, влажность, пожарка, освещенность…)
• правление контроллером из внешних приложений
• Для управления силовой нагрузкой есть два реле, к ним в связку идут 5 выходов «открытый коллектор».
• Подключение датчиков дыма напрямую, со шлейфовым питанием
• Прошивка через USB
• Возможность подключения разных типов антенн
• Отдельная батарея на часы реального времени (для контроля смс, приходящих невовремя) и встроенный литий-железо-фосфатный аккумулятор
• Контроль лимита на сим-карте.

GSM контроллер ccu825 довольно интересное устройство, перечень возможностей далеко не полный. Например, при срабатывании датчика движения автоматически загорается свет, отправляется смс. Web-интерфейс несложный в настройке и информативный. С недавнего времени можно программировать алгоритм работы системы по своим правилам, если вы знакомы с основами программирования.

Большой плюс этого устройства в активном обсуждении в сети. На любой вопрос по работе, настройке, установке можно нагуглить схемку, форум, статью.

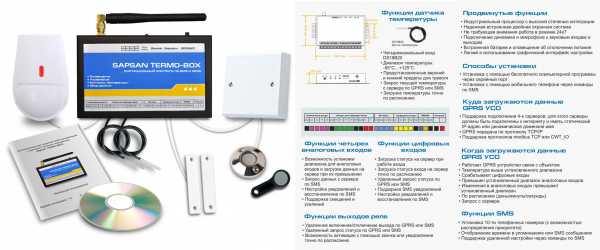

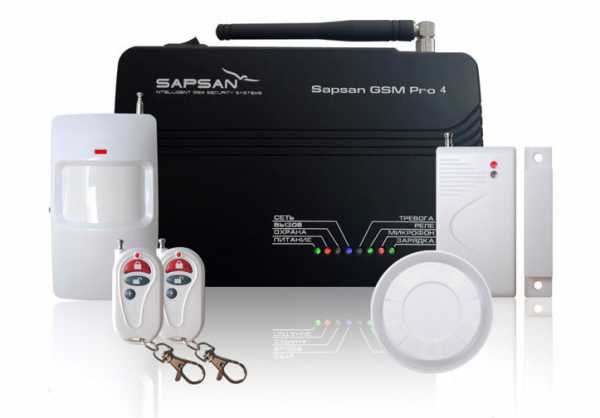

GSM сигнализация Sapsan TERMO-BOX

Оповещает о температуре, влажности, движении на объекте и других данных.

Включает-выключает котлы и конвекторы.

Имеет четыре цифровых входа, на каждый из которых можно посадить 40 проводных датчиков, и четыре аналоговых входа для датчиков напряжения, тока и проводных датчиков через сопротивление.

Собранные данные отправляются смс-кой. На встроенную память фиксируются показания с заданным интервалом — от ежеминутного до 24 часов. Есть GPRS, передающая показания на сервер.

При отключении электроенергии Sapsan TERMO-BOX отправляет смс — у него своя батарея. Настроить можно любые сообщения. В сети много обсуждений этой сигнализации и ее конфигураций, на любой вопрос можно найти ответ, да и техподдержка работает хорошо.

Управление смс-ками, программой на ПК, приложением на Android.

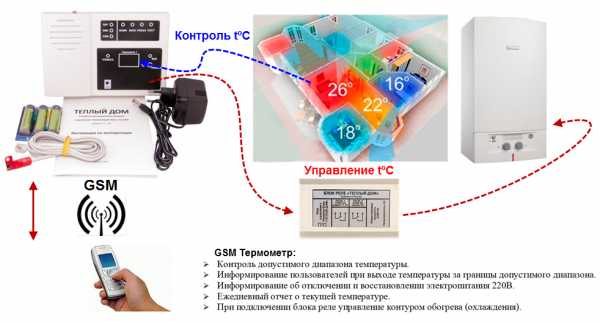

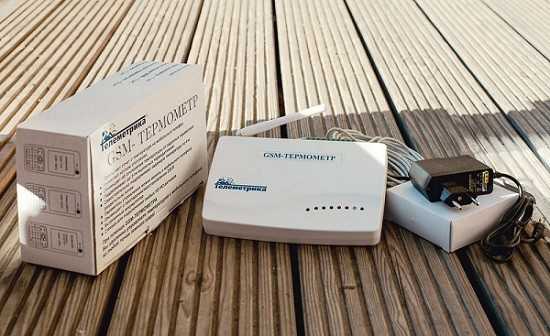

GSM Термометр «Теплый дом 11M»

Выполняет удаленный контроль и управление отоплением. Имеет встроенное реле. Является комнатным термостатом с дистанционным управлением через смс и ручным управлением.

Резервное питание от батареек, есть конфигурация без реле.

Совместим с Baxi, Viessman, Proterm, Bosh, Vaillant, Buderus.

Термометр отечественного производства, недешев, малофункционален но прост как валенок. Возможно в связи с этим обсуждений в интернете этого устройства я не заметил.

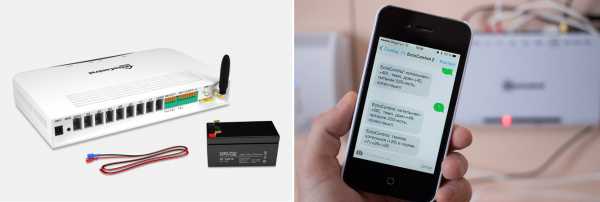

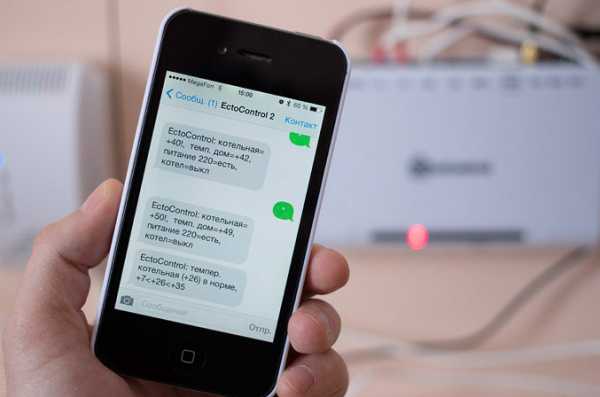

Система «умного дома» EctoControl

Качественная разработка талантливых российских ребят. В первую очередь, устройство позиционируется как контролер подачи электроэнергии на объекте. Система обслуживает датчики дыма, давления в котле, влажности, температуры, утечки газа и другие.

Производитель предлагает разные комплектации, заточенные под определенные задачи.

Грамотно реализованы функции управления отоплением:

• Удаленное включение-выключение;
• регулирование температуры — одной смс;
• управление выносным блоком розеток;
• на критические повышения-понижения температуры срабатывает автомат

Дизайн и комплектация изделия — в пример большинству производителей. Прекрасная техподдержка. К слову, пока нет никаких приложений — все управление смс-ками.

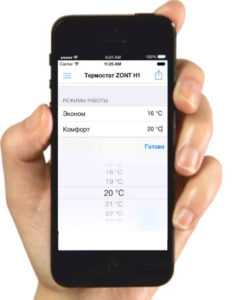

Интеллектуальный термостат Zont h2, H-1V

GSM управление электрическими и газовыми котлами, конвекторами, от отечественных разработчиков.

Имеет предустановленные режимы отопления и индивидуальную настройку. Можно задавать расписание на неделю. Есть возможность подключить до 10 термодатчиков (проводные и радио), в том числе уличный.

Zont подключается к котлу вместо термостата. Список совместимых котлов побогаче, чем у предыдущих систем: Эван, Thermona, Vaillant, Beretta, Viessmann, Nibe, Baxi, Bosh, Dakon, Electrolux,Proterm, Ariston, Buderus, Navien, Руснит и список пополняется.

Производитель предоставляет бесплатный сервер с мониторингом — из описанных мной систем в этом плане зонт дает лучший сервис. На сайте в режиме онлайн показывается состояние отопительных приборов и температуры помещения, можно управлять котлом, просматривать графики температур в любом временном диапазоне, программировать расписание через сайт, получать уведомления в личный кабинет на сайте.

Управлять можно с помощью смс и голосового меню, через приложения и сайт zont-online.ru, обновление прошивки через сайт.

Есть возможность подключения других датчиков: детектор дыма, охрана, протечка, газ.
Опционально имеется литий-ионный аккумулятор резервного питания на 1000 мА/ч.

Хорошая техподдержка, много обсуждений в сети.

GSM модуль BM8039D Мастер Кит

Сигнализация и управление отоплением на din-рейку, есть конфигурация с креплением на стену. Управление и оповещение смс-сообщениями: регулировка температуры, включение-выключение приборов. Измерение температуры до 32-х точек.

С помощью модуля можно управлять конвекторами отдельно в каждой комнате или по этажам. Есть таймеры, по которым можно задавать параметры работы посуточно и почасово.

Управление с приложения, смс, голосовой дозвон.

Разработчики над устройством работают постоянно, это видно по обновлениям софта и постоянной активности в сети тем по этим модулям.

Wi-Fi и GSM розетки

Целое семейство полезных устройств, о которых готовлю отдельную статью.

GSM сигнализаций с терморегуляцией и управляющих систем очень много. Радуют российские разработчики — можно смело приобретать отечественный продукт. Обзор, конечно, далеко не полный, рассмотреть даже самые ходовые системы в одной статье не получается. Не дошли руки до интернет-термостатов, но для дачных коттеджей они пока не актуальны — интернет по поселкам может быть и есть, но его цена, прямо скажем, пока расстраивает.

Поделиться с друзьями

Похожее

Похожие записи

ehome.ironws.com

дистанционное управление агрегатом в частном доме с помощью смс

В настоящее время управление домашними автономными системами отопления может выполняться не только вручную, но и дистанционно. Особенно это касается полноразмерных загородных домов, для поддержания нормальных микроклиматических условий в которых требуется многочасовая работа нагревательного оборудования.

Ведь даже при наличии у большинства отопительных приборов самых современных технологий, позволяющих им работать в отсутствие хозяев, не помешает дополнительная система для управления, контроля и предупреждения об аварийной ситуации. Специально для этого и был придуман GSM модуль, все чаще применяемый отечественным потребителем и уже давно ставший практически стандартным за рубежом.

Принцип работы

Прибор, предназначенный для управления котлом и контроля его работы на расстоянии, представляет собой управляющий контроллер, способный оперативно реагировать и оповещать владельца по каналам мобильной связи о текущих параметрах работы системы отопления, аварийных ситуациях или нарушениях режима работы.

При своей невысокой по сравнению со стоимостью самого котельного оборудования цене, GSM модуль обладает огромной функциональностью, позволяющей его пользователю:

• получать на свой телефон информацию обо всех параметрах отопления, включая температуру теплоносителя в трубах и воздуха в помещении;
• изменять настройки котла с помощью телефонных команд через смс;
• обеспечивать включение и выключение котельного, а иногда и другого вспомогательного оборудования;
• сразу же быть проинформированным о каких-либо неполадках в системе или возникновении аварийной ситуации.

Система отопления, в которой установлено устройство, может подавать сигналы в случае утечек газа или резких перепадов давления.

При этом сразу же после сообщения пользователю информации происходит автоматическое отключение всего оборудования во избежание серьезных проблем.

В случае превышения заданной температуры в помещении контроллер может отрегулировать параметры котла автоматически или же предоставить такую возможность человеку, дающему соответствующую команду через смс.

Тексты сообщений, получаемых от устройства и отправляемых пользователем, изменяются в зависимости от ситуации и поданной команды. При этом оно способно осуществлять двустороннюю связь не только с одним человеком, но и с несколькими доверенными лицами, номера телефонов которых занесены в его базу данных.

Устройство оборудования

Прибор, представляющий огромную пользу для системы отопления, устроенной в загородном доме или даже, например, на даче, состоит из следующих элементов:

• основной части, которая представляет собой контроллер, имеющий GSM модуль сотовой связи с местом для установки SIM-карты;
• переносной антенны, с помощью которой усиливается сигнал и обеспечивается практически непрерывная связь даже в достаточно отдаленных от крупных населенных пунктов и, соответственно, от вышек сотовой связи районах;
• блока питания и перезаряжаемого аккумулятора (как правило, литий-ионного). Причем последний необходим уже не для управления, а только для обеспечения связи при пропадании электроснабжения, так как сам котел при этом останавливается;
• выносных термодатчиков (количество которых в стандартной комплектации обычно не превышает 2, но иногда возможен заказ дополнительных) для контроля параметров системы отопления;
• других дополнительных устройств, среди которых могут быть и электродвигатели, и реле, и даже микрофоны для подачи звуковых сигналов.

Плюсы и минусы прибора

Как и практически любая технология, GSM модуль обладает рядом достоинств и недостатков. Хотя, конечно, плюсов у него больше, благодаря чему устройство становится все более популярным среди отечественных потребителей.

Этому способствует и развитие производства подобных систем российскими и зарубежными компаниями, а также все большее число котлов, на которых можно устанавливать такой прибор.

Достоинства модуля

Основными преимуществами устройства можно назвать:

1. Отсутствие при его использовании необходимости в поддерживании тепла в помещении, в котором нет людей. Отопление можно включить, например, послав смс за час до приезда в дом.
2. Возможность всегда контролировать температуру в помещении, оставляя котел работать в автономном режиме и не опасаясь возникновения аварии. Ведь в этом случае GSM модуль сразу же сообщит владельцу обо всех неполадках.
3. Получение предупреждения об отключении оборудования в результате прекращения подачи электричества. Зная о случившейся ситуации, пользователь может принять меры по ее исправлению и устранению негативных последствий, к которым может привести остановка отопительной системы.

Недостатки системы

Естественно, при выборе такого устройства для своего дома стоит знать и о его минусах. Главный недостаток при этом только один – высокая стоимость всего комплекса, с помощью которого осуществляется дистанционное управление системой. Поэтому, приобретая GSM контроллер, стоит задуматься, так ли он нужен в вашем доме, или же систему можно заменить обычной автоматикой, справляющейся со всеми проблемами без помощи человека.

Иногда проблема с использованием прибора может возникать при выезде владельца, например, за границу. В этом случае сообщения системы могут просто не доходить до адресата. А использование роуминга будет не слишком выгодным для простого информирования с помощью смс о работе котла.

Выйти из такой ситуации можно, разместив в базе данных модуля не только свой телефонный номер, но и координаты для связи со знакомыми или родственниками, которым на время вашего отъезда придется проконтролировать эксплуатацию оборудования.

Особенности установки

Возможность для установки GSM модуля управления на сегодняшний день имеется у отопительного оборудования практически любого типа. Так, например, электрические котлы, на которые такие системы монтировались с самого начала, способны после комплектации этим устройством не просто работать в автоматическом режиме, но и контролироваться пользователем на расстоянии. При этом прибор контролирует еще и подачу энергоносителя, которая обычно осуществляется непрерывно. То же относится и к газовым котлам, которые должны быть подключены и к газо-, и к электроснабжению.

Для пеллетных котлов с бункером, в который загружается топливо, установка устройства тоже возможна. Хотя для этого понадобится подключение к электросети. А при монтаже на дизельных отопительных приборах необходим контроль еще и заполнения резервуаров с топливом.

Монтаж модуля

Правильно установить оборудование можно и самостоятельно, руководствуясь инструкцией. Особенности монтажа зависят от типа котла и параметров коммутации. Однако, основные правила в любом случае одинаковы. Так, помещение для установки модуля должно иметь оптимальную влажность. А подаче сигнала с помощью смс не должны мешать железобетонные перекрытия (хотя для этого случая в комплекте может присутствовать антенна). К электросети устройство следует подключать не напрямую, а через УЗО, защищающее его от перепадов напряжения.

Важным моментом в правильной работе оборудования является подходящее программное обеспечение. Обычно оно поставляется вместе с прибором и адаптировано под различные ОС современных смартфонов. Для лучшей работы приложения стоит обновлять по мере выхода обновлений.
