Как удаленно управлять котлом и отоплением в доме
В отличии от большинства других брендов, Виссманн предлагает уже не первый год законченную систему управления котлом, как по GSM (SMS) так и через Интернет.
Зачастую это является весомым аргументов в пользу выбора котлов Viessmann.
У Viessmann есть то, чего нет у других. Работающая и надежная система удаленного управления всей отопительной системой. Т.е. можно управлять не только котлом, но и солнечной энергоустановкой, геотермальным тепловым насосом.

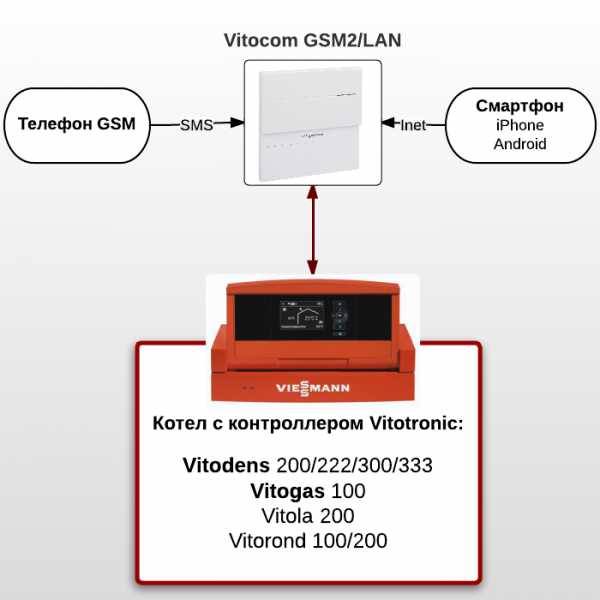

Все эти функции удаленного контроля котлом реализует модуль Vitocom
Интересная возможность — котел может самостоятельно отправлять сообщения о какой-либо проблеме напрямую в сервисную службу.
Первый вариант: В доме есть телефонная связь GSM/SMS
Котлом Viessmann можно управлять как по обычному городскому телефону, так и по сотовому.При желании можно использовать SMS.
- Переключение режима работа котла (например, перевести в режим ожидания, или заранее включить котел в пятницу вечером)
- Запрос состояния котла
- Получение информации сигнала неисправности и кода ошибки (можно указать два номера для SMS — например, номер владельца и номер сервисной службы)
- Запрос баланса SIM-карты
Необходим модуль телекоммуникаций Viessmann Vitocom 100, тип gsm2.
Второй вариант: есть постоянный Интернет в коттедже
Если есть Интернет, то управлять котлом будет гораздо удобнее и проще.Вы можете зайти с любого устройства (ПК, ноутбук, планшет, смартфон) на сайт www.vitodata100.com и с удобством настроить все необходимые режимы или параметры.
Каждый контур отопления будет под Вашим контролем.
Дополнительные возможности:
- установка программы отопления;
- установка температуры в комнате;
- установка температуры приготовления горячей воды;
- просмотр показаний температурных датчиков и состояние отопительной установки;
анализ эффективности отопительной установки (особенно при использовании солнечных коллекторов).
Необходим модуль телекоммуникаций Viessmann Vitocom 100, тип LAN1.
Для еще большего удобства

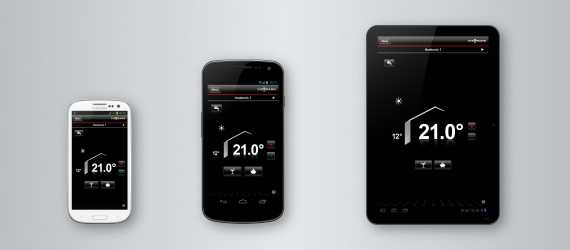

можно сделать следующее — установить приложение Viessmann Vitotrol App, которое позволяет делать тоже самое, что и сайт www.vitodata100.com, только быстрее и удобнее.
Вот ссылки на приложение для смартфонов и планшетов Vitotrol App
>>> Скачать Vitotrol App для Apple iOS (iPhone, iPad)>>> Скачать Vitotrol App для Android
xn--80adjlvha2aa.xn--p1ai
Дистанционное управление. Модуль Vitocom 100 (тип GSM2) — Котлы и водонагреватели Viessmann
Простота управления с помощью мобильного телефона:
контроль и управления Вашей отопительной установкой. Коммуникационный модуль Vitocom 100 (тип GSM2) предназначен для дистанционного управления отопительной установкой. Для этого необходим только обычный мобильный телефон. Нет необходимости в сложных мобильных устройствах, смартфонах и т.п.
Дополнительную информацию можно получить у менеджеров компании или из вложения.
Для дистанционного контроля и управления одной отопительной установкой через сети сотовой связи.
Функции:
• Дистанционный контроль посредством SMS-сообщений на 1 или 2 мобильных телефона.
• Дистанционный контроль через цифровой вход (беспотенциальный контакт) при использовании Vitotronic 200-H или установок других изготовителей.
• Управление с помощью мобильного телефона посредством SMS-сообщений.
Подключения:
• 1 цифровой вход (беспотенциальный контакт).
• Шина KM.
• Электропитание 230 В~ через штекерный блок питания.
Поддерживаемые контроллеры:
Контроллеры для напольных водогрейных котлов:
• Vitotronic 100, тип GC1B, KC2B, KC4B
• Vitotronic 200, тип GW1B, KO1B, KO2B, KW6B
• Vitotronic 300, тип GW2B
Контроллеры для настенных и компактных котлов:
• Vitotronic 100, тип HC1B
• Vitotronic 200, тип HO1B
• Vitotronic 200 RF, тип HO1C
Контроллеры для тепловых насосов:
• Vitotronic 200, тип WO1B, WO1C
Контроллеры для отопительных контуров:
• Vitotronic 200-H, тип HK1B, HK3B
Системы других изготовителей(Подключение через цифровой вход)
Указание!
Контроллеры Vitotronic подключаются к Vitocom 100 через шину KM.
Перед вводом в эксплуатацию необходимо активировать SIM-карту.
Комплект поставки:
• Vitocom 100, тип GSM2 с встроенным модемом GSM.
• Соединительный кабель с системными штекерами Rast 5 для подключения к шине KM контроллера.
• Антенна сотовой связи.
• Сетевой кабель с штекерным блоком питания.
Vitocom_Vitosoft_Vitogate Инструкция
Монтаж и сервисное обслужавание
www.viessmann-lite.ru
Viessmann vitopend 100 W сервис центр в Москве и Московской области
- Vitopend 100 чистка газового котла
- Установка и первый пуск газового котла Viessmann Vitopend 100-W
Вам нужен мастер для ремонта Витопенд 100 сейчас, срочно, вечером, за 50 км от МКАД? Это Вам будет интересно! Мы специализируемся на обслуживании отопительного газового оборудования уже 20 лет, для договоров дежурим круглосуточно и реально работаем! И поэтому говорим Да! Выгодные условия для Вас в каждом конкретном случае! Звоните! Бесплатная диагностика в целях экономии денег и времени! Доверяйте технику профессионалам! |
Сервисный центр газовых котлов Viessmann 8 (495) 761 16 82 Аварийно-диспетчерская служба 8 (901) 540 45 21 круглосуточно |
Сервисный центр организует ремонт, техническое обслуживание настенных газовых котлов Висман Витопенд 100, функционирующих на природном и сжиженном газе. Работы проводятся на профессиональной основе с методами применения современного оригинального ремонтного и оборудования для диагностики в Москве и Подмосковье.
Разрешительная документация по всем видам работ, допуск СРО для проведения монтажных, пусконаладочных работ, а также ремонта и сервиса газовых котлов. Заключаем договора на годовое техническое обслуживание газовой техники отопления Висман Витопенд 100, а если срочно или круглосуточно нужен мастер для разрешения аварийной ситуации в котельной частного дома или коммерческого предприятия, функционирует дежурная инженерная служба в семи городах Подмосковья.
Выполняем сервисные условия для юридических лиц и частных владельцев стенных котлов Viessmann vitopend 100W, работающих на газообразном топливе. Часто обслуживание настенного котла сопровождается диагностикой, и затем производится ремонт блока управления vitopend 100 на дому до рабочего состояния (при диагностике решается вопрос рентабельности дальнейшего ремонта или предлагается 100% замены платы управления).
Схема настроек (и/или пуско-наладочных работ) немецкого газового котла для Вашего дома состоит из чёткого алгоритма техмероприятий, в которые при необходимости входит ремонт электронной платы управления vitopend 100, что является реставрацией блока и логичное устранение такого рода неисправности в электронной схеме, непосредственно, на дому. Вам не стоит доверять ремонт управляющей платы Витопенд 100 где-то в ателье или мастерской, так как это мероприятие стоит денег, а гарантия отсутствует априори! Отдельно от котла проверить работоспособность электронного устройства у Вас не будет никакой возможности, и Вы привезёте “кота в мешке”! И ещё, признаки, которые повлекли за собой неисправности котлового блока управления, перегорание компонентов, коды ошибок, — останутся без изменения даже с новой платой агрегата! Это стоит знать всем!
Стоимость ремонта котла Витопенд 100 (уже с выездом на дом) и цены на запчасти, пожалуйста, уточняйте на момент текущего времени в дежурной сервисной службе в нерабочие, выходные и праздничные дни.
Ремонтные подразделения компании работают круглосуточно в семи районах Московской области. Аварийная служба обслуживает Наро-Фоминский и Щёлковский, Раменский и Пушкинский, Одинцовский и Истринский, а также Сергиев Посадский, Подольский и Мытищинский районы Московской области.
Фирменный склад запасных частей для газовых котлов даёт возможность производить ремонт навесного двухконтурного Витопенд 100 практически для любого модельного типа, N – мощностью от 10 кВт до 31 кВт оперативно, качественно и по реальной цене. С нами Вы реализуете чёткую бесперебойную работу отопления и подачу горячей воды из Витопенда в течение года, техобеспечение и ремонт аппаратов Висман модельного ряда Vitopend 100 обслуживаемых моделей:
- 100-W Wh2D262. Ремонт и техническое обслуживание, монтаж и ПНР в Одинцово и районе.
- 100-W Wh2D263. Ремонт и тех. обслуживание, монтажные работы и ПНР в Щёлково и Ногинске.
- 100-W Wh2D268. Монтаж срочный, ремонт и техническое обслуживание, пуско-наладка в Пушкино.
- 100-W Wh2D269. Техническое обслуживание и сервис, демонтаж-монтаж и запуск котла в Раменском.
- 100-W Wh2D274. Сервис и обслуживание, настройки и монтаж-демонтаж, ПНР в Истре.
- 100-W Wh2D277. Ремонт и обслуживание, монтаж настройка газа в Зеленограде.
- 111-W WHSB045. Замена котла, ремонт и техническое обслуживание, монтаж, ПНР в Солнечногорске.
- 111-W WHSB046. Ремонт, проверка платы управления и ТО, пусконаладочные работы в Мытищах.
- 111-W WHSB047. Ремонт, ТО, газовые настройки, восстановление платы котла в Люберцах.
- 111-W WHSB048. Ремонт и техническое обслуживание, монтаж и первый пуск в Волоколамске.
- 100-W WHKB WHKB025. Замена оригинальных запчастей, ремонт и техническое обслуживание, монтаж, ПНР в Апрелевке. Устранение неисправности в день обращения в городах Домодедово, Подольск и Чехов.
- 100-W WHKB WHKB022. Замена неисправных запчастей, ремонт (замена) и техническое обслуживание в Троицке и на Киевском шоссе (до Калужской области), а также в ближайших населённых пунктах.
- 100-W WHKB WHKB021. Замена старого котла на vitopend 100 в частном доме Подмосковья и Новой Москвы. Монтажные работы коаксиального и стального дымохода сэндвич, гидрохимическая промывка теплообменника газового котла и техобслуживание в срочном и плановом порядке в населённых пунктах по Ярославскому и Ленинградскому направлению. ПНР при первом пуске после установки двухконтурного газового котла из Европы.
После монтажных работ и запуска котла Висман Витопенд 100, заказчик получает документы на проведённые технические мероприятия, заполненный гарантийный талон на газоаппарат немецкого производства. Ежегодное техническое обслуживание Витопенда сократит количество экстренных ремонтов и аварий отопительного оборудования в Вашем загородном доме или котельной коммерческого предприятия. И когда Вам будет нужен мастер, Вы уже знаете, куда обратится за всеми возможными решениями!
Ремонт и обслуживание газовых котлов Viessmann.
Химическая промывка теплообменников Vitopend 100 W на дому.
Ремонт газового котла Viessmann Vitogas 100-F.
Монтаж и пуско-наладка газового котла Viessmann Vitorond 100 с наддувной горелкой.
02.01.2018
02.01.2018
14.09.2017
12.09.2017
08.09.2017
analyzer-w.ru
Vitopend
Этот котел получил значительно более современный контроллер. Теперь газовый котел Vitopend 100 A1HB/A1JB может работать в погодозависимом режиме с датчиком наружной температуры, а также с датчиком внутренней температуры. Новый контроллер котла позволяет подключать к котлу Vitopend 100 различные дополнительные устройства. Новый контроллер также имеет встроенный таймер который позволяет точно настраивать режимы работы котла в зависимости от температуры.
Новый котел выпускается только в варианте с закрытой камерой сгорания. При этом выпускается как одноконтурный, так и двухконтурный котел. Для переделки двухконтурного котла в одноконтурный теперь поставляется специальный комплект такой модернизации.
Расширился и мощностной ряд Vitopend 100.
Теперь котел выпускается с мощностью 12кВт, 24кВт, 29,9кВт и 34кВт.
Котел с таким диапазоном мощности может покрыть практически любую отопительную нагрузку в индивидуальном строительстве. Тем более, что котел теперь штатно может подключаться в каскад.
Котел мощностью 12кВт выпускается только в двухконтурном исполнении. Мощность такого котла на приготовление горчей воды 24 кВт. Такой котел выгодно применять в небольших домах, площадью 120 кв.метров и менее, т.к. он не будет отличаться в работе от котла мощностью 24кВт при более низкой цене на котел.
Теперь котел имеет новую кодировку.
A1HB – одноконтурные котлы,
A1JB – двухконтурные котлы.
Особенностью нового котла является встроенная защита от образования конденсата в напорных шлангах реле давления воздуха. Таким образом, решена проблема работы котла в суровых российских условиях.
Новый котел также как и предшественник может работать на сжиженном газе. Для этого необходимо заменить форсунки в котле.
Кроме того, изменилась и денежная политика компании Viessmann. Новый котел стал стоить заметно дешевле предшественника.
vitopend.com

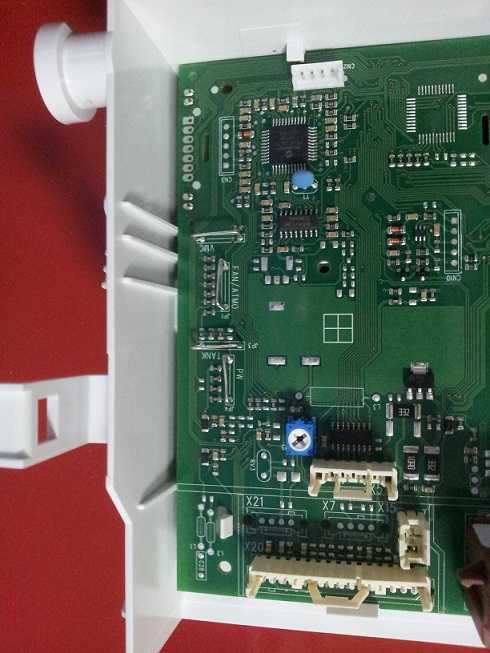

Восстановление плат газовых котлов Viessmann
Для Вас Сервисный центр отопительной техники Viessmann предлагает ремонт и восстановление электронной платы управления газового (дизельного) котла Висман. Вы можете заказать пусконаладочные работы после замены (установки) газоаппарата до рабочего состояния отопления, как в частном доме, так и в топочной предприятия по всему Подмосковью и в (Новой) Москве. Обслуживаем навесные Vitopend 100-W, а также другие модели и направления немецкой отопительной техники производителя. Обращайтесь! Пожалуйста, в срочных случаях ремонта котлов лучше звоните! |
Сервисный центр котлов отопления Viessmann 8 (495) 761 16 82 Аварийно-диспетчерская служба 8 (901) 540 45 21 круглосуточно |
Многие владельцы газового котла Висман (Витопенд 100, Витогас 50 и других моделей) рано или поздно сталкиваются с перебоями в работе техники отопления и горячего водоснабжения загородного дома. Вся информация о перегреве и шуме в теплообменнике, о непонятной остановке отопления, которая не соответствует коду ошибок на панели прибора, приводит к профессиональному ремонту электроники, и сейчас вы знаете куда обратиться, по каким телефонам звонить срочно.
В чём преимущества именно восстановительного ремонта электронной платы управления немецкого котла отопления?
Что лучше, возможный сервис или замена в управляющем блоке автоматики аппарата отопления? Каждый сталкивался с интересным моментом в своей жизни, когда детский конструктор оказывается в руках ребёнка, и через пару минут игрушка становится родным предметом внимания и всё хорошо ладится! Ровно так при элементарной замене платы управления любого настенного или напольного котла соединительные клеммные колодки соединяются в установленном порядке, что даже ребёнок не запутается, в какой разъём какая клемма подходит.
Поэтому смена управляющих плат в агрегате отопления на новые электронные узлы является простейшим и понятным для пользователя ремонтом , но не всегда наилучший способ реанимировать всю цепь событий и установить истинную причину, которая во многих случаях зависит от внешних факторов неисправности. Сегодня электроника на котлы стоит дороже в несколько раз, чем компонентный ремонт от квалифицированного сервисного специалиста-электронщика, которому всё понятно с первых двух вопросов при Вашем обращении!
Итак, руководствуясь инструкцией завода-производителя и принципиальной схемой электроники котла Висман, сервисный инженер диагностирует и выявляет на дому ряд неблагоприятных причин, влияющих на качество работы котла и неисправность автоматики. Здесь имеют место самые простые, но неожиданные для владельца частного дома причины, такие как большая нагрузка на линии котлоагрегата или неисправность стабилизатора напряжения (и/или несоответствие его по электрическим характеристикам). Скрытые основания неполадок в газовой плате Висман Витопенд 100 оставлять никак нельзя, рецидивы поломок неизбежны даже с вновь приобретенной управляющей платой, на которую затрачены деньги обладателя отопительного оборудования. Часто такое приобретение происходит по совету не совсем знающего знакомого советчика.
Информация, предоставленная коллективом инженеров компании, помогает пользователю отопительной техники, является собственностью, и расположена на analyzer-w.ru — официального сайта компании. Пожалуйста, обращения на почту и телефон аварийно-диспетчерской службы в режиме реального времени! Отзывы о работе наших мастеров “горячего цеха” направляйте в почтовый ящик официального интернет портала!
Ремонт газовых котлов Viessmann в Новой Москве и Московской области.
Vitopend 100-W срочный ремонт и обеспечение безаварийной работы.
На профессиональной основе обслуживаем Vitogas 100-F в Подмосковье.
Обслуживание отопительной техники Viessmann в районе города Одинцово.
Замена секции чугунного теплообменника Vitogas 100-F и не только!
Чтобы идеальная циркуляция помогала теплообмену в отоплении загородного дома.
Чистка котла отопления по Красногорскому району в день Вашего обращения.
02.01.2018
02.01.2018
14.09.2017
12.09.2017
08.09.2017
analyzer-w.ru
| 001 | Датчик температуры |
| 002 | Ограничитель температуры |
| 003 | Горелка |
| 004 | Коллектор уходящих газов |
| 006 | Присоединительная трубка мембранного расширительного бака |
| 007 | Мембранный расширительный бак |
| 008 | Экран для изменения направления воздушного потока горелки |
| 010 | Газовая регулирующая арматура |
| 011 | Манометр |
| 012 | Датчик температуры |
| 016 | Крышка корпуса |
| 017 | Передняя теплоизоляция камеры сгорания |
| 018 | Задняя теплоизоляция камеры сгорания |
| 019 | Правая и левая теплоизоляция камеры сгорания |
| 020 | Теплообменник уходящих газов |
| 021 | Крышка камеры сгорания |
| 022 | Распределительная труба для природного газа E |
| 024 | Винт M4 x 10 (5 шт.) |
| 025 | Вентилятор |
| 026 | Реле давления воздуха |
| 027 | Профильное уплотнение |
| 028 | Присоединительный фланец котла Viessmann |
| 030 | Защелка (4 шт.) |
| 032 | Напорный шланг |
| 034 | Боковина камеры сгорания левая |
| 035 | Боковина камеры сгорания правая |
| 036 | Крышка отверстия для приточного воздуха |
| 040 | Распределительная труба для природного газа LL/S/Lw/M |
| 041 | Распределительная труба для природного газа Ls |
| 042 | Распределительная труба для сжиженного газа |
| 043 | Соединительная труба подающей магистрали |
| 044 | Соединительная труба обратной магистрали |
| 045 | Труба подключения газа |
| 046 | Соединительная труба предохранительного клапана |
| 047 | Дроссельная шайба |
| 048 | Шасси контроллера |
| 049 | Монтажная планка |
| 050 | Сопло Вентури |
| 055 | Картридж воздухоотводчика |
| 056 | Предохранительный клапан |
| 057 | Пластинчатый теплообменник для газового комбинированного водогрейного котла Viessmann |
| 058 | Датчик расхода для газового комбинированного водогрейного котла Viessmann |
| 059 | Шаговый мотор |
| 060 | Моторная часть циркуляционного насоса 5 м/6 м |
| 061 | Четырехгранный ключ для устройства наполнения |
| 062 | Ограничитель расхода для газового комбинированного водогрейного котла Viessmann |
| 063 | Комплект уплотнений пластинчатого теплообменника |
| 064 | Гидравлический блок для газового комбинированного водогрейного котла Viessmann |
| 065 | Гидравлический блок для газового одноконтурного водогрейного котла Viessmann |
| 066 | Разъединитель |
| 067 | Подпиточный кран |
| 068 | Зажим Ø 8 (5 шт.) |
| 069 | Зажим Ø 10 (5 шт.) |
| 070 | Зажим Ø 13,5 (5 шт.) |
| 071 | Байпасный картридж |
| 072 | Зажим Ø 18 (5 шт.) |
| 073 | Специальный зажим для предохранительного клапана (5 шт.) |
| 074 | Зажим Ø 16 (5 шт.) |
| 080 | Контроллер Vitopend |
| 081 | Крышка клеммной коробки |
| 082 | Предохранитель (10 шт.) |
| 101 | Кольцо круглого сечения 17 x 4 (5 шт.) |
| 102 | Уплотнение A10 x 15 x 1 (5 шт.) |
| 103 | Уплотнение A96 x 150 x 3 |
| 104 | Уплотнение A17 x 24 x 2 (5 шт.) |
| 105 | Кольцо круглого сечения 16 x 3 (5 шт.) |
| 106 | Кольцо круглого сечения 9,6 x 2,4 (5 шт.) |
| 107 | Кольцо круглого сечения 34 x 3 (5 шт.) |
| 108 | Кольцо круглого сечения 8 x 2 (5 шт.) |
| 109 | Уплотнение колпачка, овальное (5 шт.) |
| 111 | Проходная насадка (5 шт.) |
| 112 | Кабельный ввод (5 шт.) |
| 113 | Проходная насадка для патрубка подключения газа (5 шт.) |
| 114 | Винт M4 x 13 (5 шт.) |
| 115 | Саморез 2,9 x 6,5 (5 шт.) |
| 116 | Саморез 4,8 x 63 (5 шт.) |
| 117 | Винт 50 x 12 (5 шт.) |
| 118 | Крепление кабеля (5 шт.) |
| 200 | Облицовка |
| 201 | Крепежный зажим |
| 202 | Логотип |
| 203 | Комплект для звукоизоляции (только 24,8 кВт) |
| 314 | Газовая проставка G¾ x R½ |
| 315 | Газовая проставка G¾ x R¾ |
| 316 | Арматура отопительного контура для консоли |
| 317 | Арматура контура водоразбора ГВС для консоли |
| 318 | Угловой газовый кран |
| 319 | Проходной газовый кран без предохранительного вентиля, срабатывающего при превышении установленной температуры |
| 320 | Проходной газовый кран с предохранительным клапаном, срабатывающим при превышении установленной температуры |
| 328 | Угловой кран с заглушкой для подающей или обратной магистрали |
| 329 | Кран наполнения и опорожнения |
| 330 | Отдельная упаковка с уплотнениями |
| 331 | Отдельная упаковка с уголками Ø 15 и 18 мм |
| 332 | Отдельная упаковка с трубами Ø 15 и 18 мм |
| 333 | Трубы Ø 15, 18 и 22 мм (по 2 шт.) |
| 334 | Уголок Ø 22 мм (2 шт.) |
| 335 | Проходной кран холодной воды |
| 336 | Угловой кран холодной воды |
| 337 | Обжимные резьбовые соединения Ø 15 и 18 мм |
| Быстроизнашивающиеся детали | |
| 005 | Электроды розжига и ионизационный электрод |
| Отдельные детали без рисунка | |
| 084 | Кабельный жгут CN7 для газового комбинированного водогрейного котла Viessmann |
| 086 | Кабельный жгут CN7 для газового одноконтурного водогрейного котла Viessmann |
| 087 | Соединительный кабель вспомогательного заземления газового вентиля |
| 088 | Соединительный кабель шагового электромотора |
| 089 | Соединительный кабель вентилятора |
| 090 | Фиксатор кабеля (10 шт.) |
| 100 | Кольцо круглого сечения 19,8 x 3,6 (5 шт.) |
| 250 | Руководство по монтажу и сервисному обслуживанию |
| 251 | Инструкция по эксплуатации |
| 300 | Лак в аэрозольной упаковке, белый |
| 301 | Лакировальный карандаш, белый |
| 321 | Реле контроля давления газа |
| 341 | Инструкция по монтажу монтажного приспособления |
| 342 | Инструкция по монтажу монтажной рамы |
| 343 | Пластинчатый теплообменник комплекта оборудования гелиоустановки |
| 344 | Электромагнитный клапан комплекта оборудования гелиоустановки |
| 345 | Отдельная упаковка с трубками для комплекта оборудования гелиоустановки |
| 346 | Крышка комплекта оборудования гелиоустановки |
| 347 | Отдельная упаковка с гофрированными трубами для комплекта оборудования гелиоустановки |
| 348 | Шаровой кран R½ для комплекта оборудования гелиоустановки |
| 349 | Шаровой кран R¾ для комплекта оборудования гелиоустановки |
| 350 | Кран подающей/обратной магистрали для комплекта оборудования гелиоустановки |
| 351 | Отдельная упаковка с уголками для комплекта оборудования гелиоустановки |
| 352 | Обжимные резьбовые соединения для комплекта оборудования гелиоустановки |
| 353 | Труба подключения газа для комплекта оборудования гелиоустановки |
| 354 | Байпас для комплекта оборудования гелиоустановки |
| 355 | Винтовое соединение для комплекта оборудования гелиоустановки |
| 356 | Реле протока для комплекта оборудования гелиоустановки |
| 357 | Инструкция по монтажу комплекта оборудования гелиоустановки |
viessmann.kotelki.ru
Vitopend
Внимание! Все работы могут проводится только аттестованным персоналом.
В случае необходимости заменить контроллер котла Vitopend 100 Wh2D необходимо знать некоторые особенности установки нового контроллера.
В качестве ремонтного контроллера идет запасная часть с артикулом 7831255.
Это универсальный контроллер, подходящий к котлам из всей линейки Vitopend 100 Wh2D.
Перед заменой контроллера необходимо обесточить отопительную установку, проверив отсутствие напряжения на колодке контроллера.
Следующий шаг – снять крышку котла, открутив два винта в нижней части котла.
Аккуратно отсоединяем все провода и снимаем контроллер, нажав на фиксаторы справа и слева от контроллера. Извлекаем контроллер из котла.
Следующим важным шагом идет подготовка нового контроллера к установке.

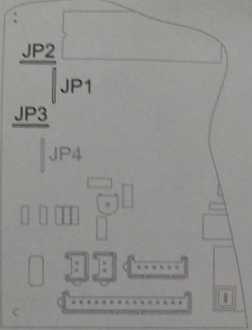

На плате контроллера имеется три моста (перемычки), положение которых необходимо привести в соответствии с моделью котла.
Эти перемычки служат для определения контроллером моделей одно или двухконтурных котлов, а также с закрытой или открытой камерой сгорания.
Варианты перемычек:
1. Оставлены все;
2. Разомкнута одна из перемычек;
3. Разомкнуты две из перемычек.
Ниже приведены варианты, удаления мостов.
Котел № 7427721 – удалить перемычку JP1
Котел № 7427722 – не удалять перемычки
Котел № 7427725 – удалить перемычки JP1 и JP3
Котел № 7427726 – удалить перемычку JP3
Котел № 7464529 – удалить перемычку JP1
Котел № 7464531 – не удалять перемычки
После того как контроллер будет готов к установке, монтируем его в котел. Электрические подключения производим в обратном порядке. После установки нового контроллера проверяем правильность подключения питания 220В.
После замены контроллера проверяем все настройки котла.
Здесь вы можете расшифровать артикулы котлов Vitopend.
vitopend.ru
