GSM модуль ЭВАН. Управление загородным домом

GSM модуль ЭВАН Климат  позволяет управлять любым отопительным котлом, имеющим вход для подключения комнатного термостата.
В качестве дополнительной опции ко всем своим котлам, в том числе уже введенным в эксплуатацию, Фабрика тепла  предлагает приобрести  модуль GSM-Climate, который позволяет дистанционно изменять параметры работы системы отопления и устанавливать требуемую температуру воздуха в помещении.

Модуль GSM-Climate — это компактное устройство с собственной SIM-картой, подсоединяемое к котлу отопления. Команды на него могут передаваться с любого телефона (спутниковой, мобильной или фиксированной связи), планшета или ПК. Модуль GSM-Climate также способен передавать сервисные сообщения, отчеты об изменениях параметров работы котла и сообщать о нештатных ситуациях.

Инструкция по установке модуля GSM-Climate

Для модуля  необходимо купить аккумулятор BL-5C емкостью 1000 мАч от Нокии. (стоимость около 500 руб)  Кроме того понадобится СИМ карта любого оператора с подключенным безлимитным интернетом ( например Интернет S от Мегафон за 150 руб в месяц). Общий объем ежемесячного трафика вряд ли превысит 100 Мб.

Из инструментов понадобится отвертка, дрель или перфоратор, инструмент для снятия изоляции с проводов. Из документации - паспорт на котел и инструкция к GSM модулю.

1. Открываем упаковку GSM модуля

2. СИМ карту вставляем в Ваш телефон и снимаем проверку на пин код при включении.

3. Вставляем СИМ карту в GSM модуль

4. Прикручиваем к GSM модулю антенну GSM











5. Вставляем в GSM модуль аккумулятор от Нокии

6. Закрываем заднюю крышку и наблюдаем за лампочками на модуле.

















7. Левая лампочка должна загореться зеленым светом и иногда взмаргивать - это значит, что модем подключился к интернету. Средняя лампочка может гореть желтым светом или не гореть вообще _ это неважно на этом этапе. Правая лампочка должна гореть зеленым светом постоянно - это значит ваш аккумулятор заряжен и питание работает.

8. Теперь входим в интернет с любого копьютера или планшета и регистрируемся на сайте "Зонта" - ссылку найдете в паспорте к GSM модулю. Регистрируйтесь, указывайте реальный адрес своей электронки и входите в консоль.

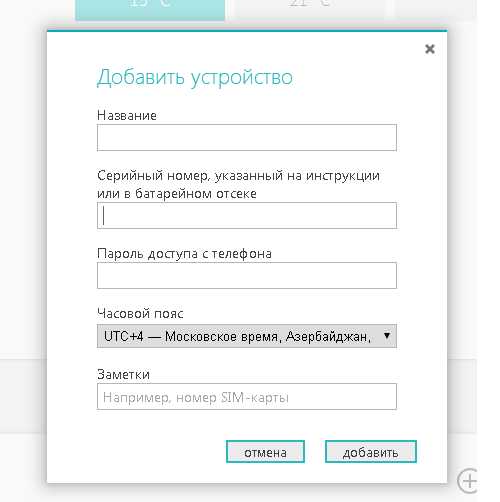

9. Добавление устройства: Нажмите плюсик и введите серийный номер модуля. Его найдете в инеструкции. Название - произвольное (например "дача"). Пароль доступа с телефона - оставьте поле пустым. После нажатия кнопки "добавить" ваше устройство станет доступным для управления. Иногда правда приходится ждать несколько минут, пока оно сообщит серверу о себе))

10. Добавьте свой номер телефона в список номеров, с которых можно управлять модемом. Это делается там же где вы добавляли устройство, только в разделе "настройки"

11.Попробуйте позвонить с вашего мобильного на GSM модуль - вам ответит робот и сообщит, что ваш модем работает в аварийном режиме. Не пугайтесь - это из-за того, что не подключен датчик температуры и внешнее питание.

12. Теперь подключите адаптор внешнего питания и датчик температуры (входят в комплект поставки). Эти операции проводите при отключенном питании - для этого временно выньте аккумулятор. Схема соединения устойств к разъему - ниже:



13. Настройте режимы работы "Эконом" , "Комфорт" "Расписание" и уведомления СМС и голосовые вызовы при аварийных ситуациях в соответствие с инструкцией.

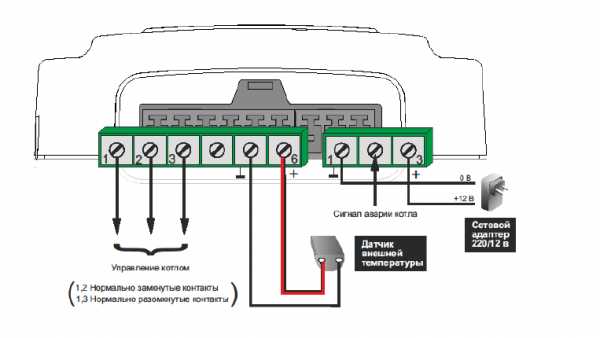

14. Берите модем, поезжайте на дачу и соедините его двумя проводами с вашим котлом. Разъемы 1-3 или 1-2 в зависимости от типа котла. Обычно если стоит перемычка в том месте, куда вы подключаете модуль GSM- значит 1-3 контакты.

15. Наслаждайтесь)) Если остались вопросы, звоните (831) 220-70-80 или пишите [email protected]

Приобрести GSM модуль можно  в нашем интернет магазине

По вопросам профессионального сотрудничества, обращайтесь в оптовый отдел компании Тел: 220-70-80 (доб. 204,201,202)  [email protected]



www.fabrikatepla.ru

Обзор GSM управления котлом ЭВАН

 Управление отоплением с телефона это не только комфорт, но и существенная экономия топлива. При отсутствии или отъезде в отпуск можно установить более низкую температуру отопления в доме, значительно снизить теплопотери здания. Для временного посещения дачи вообще отличное решение. Включил за сутки котёл,выставил любую температуру  и к приезду  будет тепло и сухо.

  Производителей модулей управления отопления с помощью GSM много. У всех свои достоинства и недостатки. Чтобы выбрать систему пришлось провести значительное время за компьютером в поиске девайса. Задача была следующей:

-модуль GSM должен быть доступным

-управление модулем с телефона,смартфона и компьютера

-насройка должна быть простой и быстрой

-долговечность

-автономность системы-резервное питание

-управление котлом ЭВАН 7,5 кВт с возможным подключением датчиков охраны

 Стоит заметить, что покупка электрокотла с модулем не очень практична. Отдельный модуль гораздо функциональнее и подходит к большинству моделей котлов отопления.

  Выбор пал на Эван gsm climate zont h-1

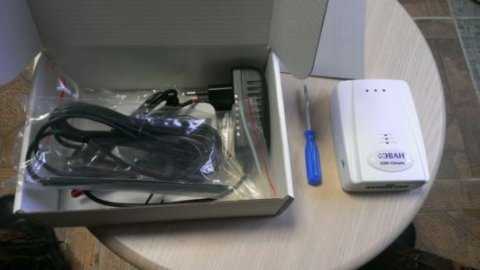

 Стоимость девайса на 2017год  8200 руб вроде доступно, не правда ли? Коробка не виликая как и сам блок.

 Ничего лишнего. Отвёртка, датчик температуры с кабелем около 3 метров, блок питания, сим карта и резервный аккумулятор. Кстати, про резервный аккумулятор и SIM карту нигде ни слова( в интрукции написано - опционально). Хорошо не поторопился купить. Но всё равно приятно. Крепёж и шурупы кстати тоже есть.

 Как уже сказал подключал к котлу ЭВАН ЭПО 7,5 кВт. Подключение без проблем по инструкции.

Можно подключать также к любым другим котлам газовым и электрическим. Есть нормально замкнутый и нормально разомкнутый контакты. Датчиков охраны, сигнализации никаких не устанавливал. Можно аж 10 штук влепить.

 Вставляем Сим катру, резервный аккумулятор и подключаем к сети и котлу и можно искать в интернете приложение для нашего телефона. Приложение есть для Андроид и Айфон. После установки приложения, устройство уже работает. Время отклика на команду в пределах 1 минуты-отлично. Интерфейс программы более чем удобный.

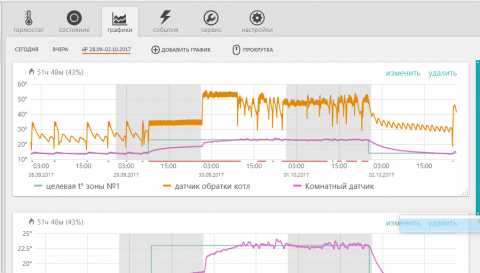

График включения оборудование в режиме реального времени. На блоке управления котла Эван ставим максимальную температуру с помощью регулятора.  Ну а долговечность- покажет время. Надеюсь, не подведёт.

  • Ещё статьи из этой рубрики:
Please enable JavaScript to view the comments powered by Disqus.

Published on  February 1st, 2018

xn--80akpoefbgo.xn--p1ai

Подключение GSM модуля Эван к котлу

GSM модуль ЭВАН Климат – современное решение для организации дистанционного контроля и управления домашней отопительной системой. Это компактное устройство, которое подключается к отопительному котлу и связывается с телефоном владельца дома при помощи SIM-карты, вставленной внутрь модуля. Как выполняется подключение GSM модуля Эван к котлу, каковы характеристики и возможности рассматриваемого устройства?

Возможности и характеристики

Рассматриваемый GSM модуль открывает возможность по дистанционной установке режима работы котла, по контролю температуры в одном или нескольких помещениях. Достаточно вставить в модуль SIM-карту и внести свой мобильный номер, чтобы установить связь между термостатом и телефоном. Особенность этой модели в наличии погодовтоматики, которая сама определяет режим работы котла в зависимости от погоды.

Управление отопительной системой может осуществляться не только посредством SMS-сообщений, но и через голосовое меню, а также посредством WEB-интерфейса. Доступны режимы «Эконом» и «Комфорт», а также режим поддержания минимальной температуры. Можно ставить недельное расписание работы отопления.

Подключение к котлу

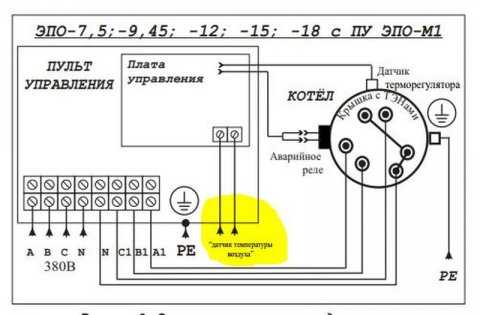

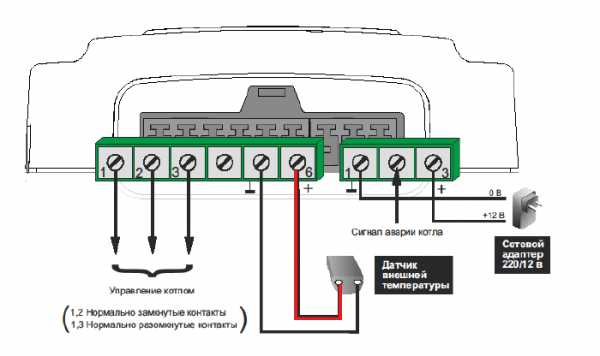

Чтобы модуль GSM просто установить на ваш электрокотел Эван, нужно воспользоваться следующей схемой:


Согласной этой схеме первые три контакта подключаются к вводам на котле, созданным для подключения внешнего термостата. В зависимости от модели котла, для подключения понадобятся или нормально замкнутые контакты под номерами «1» и «2», либо нормально разомкнутые контакты. Если с завода на контактах стоит перемычка, потребуется подключение термостата через нормально разомкнутые контакты, то есть «1» и «3».

Подготовка к работе

После того, как подключение оборудования к котлу было выполнено, можно перейти к настройке термостата:

  1. Вставьте SIM-карту из комплекта с устройством в свой телефон и снимите проверку на PIN при включении.

  2. Вставьте SIM-карту в специальный разъем в GSM модуле и подключите к устройству внешнюю антенну.

  3. Вставьте в модуль аккумулятор, закройте крышку и проследите, чтобы загорелись все светодиоды.

  4. Зарегистрируйтесь на официальном сайте ZONT – ссылку есть в паспорте из комплекта с модулем.

  5. Добавьте на сайте свое устройство, укажите его серийный номер, пароль доступа и часовой пояс.

  6. Выньте батарею, подключите к термостату температурный датчик, а после него – адаптер питания.

  7. В соответствии с инструкцией, приложенной к оборудованию, настройте режимы его работы.

После этого можно проверить работу термостата, позвонив на SIM-карту, установленную в него. В ответ на ваш телефон придет уведомление о состоянии отопительной системы. Если это так, значит прибор готов к работе.

GSM модуль ЭВАН Климат для отопительных систем – отличный и достаточно бюджетный выбор. Наличие такого устройства в вашем доме сделает обстановку более комфортной, безопасной, облегчит управление отоплением.

hometa.com

Эван - Управление отопительными системами

Зачем?



Экономично, удобно, комфортно!



Модуль GSM-Climate позволяет дистанционно изменять параметры работы системы отопления и управлять климатом. С помощью модуля можно устанавливать требуемую температуру воздуха в помещении. При этом есть возможность перейти в режим фиксированных температур «Эконом» или «Комфорт», в режим недельного программирования «Расписание» или выключить электрокотёл. Прибор самостоятельно отслеживает показания датчика температуры и корректирует работу котла в зависимости от заданных параметров температурного режима в помещении. Модуль

GSM-Climate способен передавать сервисные сообщения, отчеты об изменениях параметров работы котла и сообщать о нештатных ситуациях.

Что это?

Модуль GSM-Climate - это компактное устройство с собственной SIM-картой, подсоединяемое к котлу отопления. Команды на него могут передаваться с любого телефона (спутниковой, мобильной или фиксированной связи), планшета или ПК. Для дистанционного управления требуется ввести уникальный пароль, что исключает несанкционированный доступ.



Как это работает?

В модуль вставляется SIM карта любого оператора, обеспечивающего уверенный прием сигнала в данной местности. На этот номер отправляется SMS с телефона хозяина - GSM устройства «знакомятся» друг с другом. Можно задать расширенный список «доверенных» номеров: котел будет «слушаться» поступающих с них команд. Для управления котлом с незнакомых телефонов также требуется пароль. Помимо SMS-управления реализована возможность управления через голосовое меню. Также котлом можно управлять с вашей персональной страницы.



Бонус!
Дополнительные функции прибора позволяют не только экономно расходовать ресурсы на отопление и контролировать исправность работы отопительного котла, но и следить за безопасностью объекта и мгновенно оповещать о нештатных ситуациях. Пользователь может подключить дополнительные датчики, например, движения, размыкания, протечки воды, утечки газа, пожарные и дымовые датчики и т.п. Информация передается по каналам мобильной связи и сети интернет.



NEW!

Погодозависимая автоматика - энергоэффективное регулирование нагрева с учетом изменения уличной температуры (функция доступна для модулей с версией прошивки ПО 122:74 и выше)

Важно!
Модуль GSM-Climate можно установить на любой электрокотел ЭВАН (кроме ЭПО 2,5 ), в том числе на уже введенный в эксплуатацию.

Возможность установки требуемой температуры воздух

www.evan-kotel.ru

Дополнительное оборудование: модули управления

Зачем?

Экономично, удобно, комфортно!

Модуль GSM-Climate позволяет дистанционно изменять параметры работы системы отопления и управлять климатом. С помощью модуля можно устанавливать требуемую температуру воздуха в помещении. При этом есть возможность перейти в режим фиксированных температур «Эконом» или «Комфорт», в режим недельного программирования «Расписание» или выключить электрокотёл. Прибор самостоятельно отслеживает показания датчика температуры и корректирует работу котла в зависимости от заданных параметров температурного режима в помещении. Модуль GSM-Climate способен передавать сервисные сообщения, отчеты об изменениях параметров работы котла и сообщать о нештатных ситуациях.

Что это?

Модуль GSM-Climate - это компактное устройство с собственной SIM-картой, подсоединяемое к котлу отопления. Команды на него могут передаваться с любого телефона (спутниковой, мобильной или фиксированной связи), планшета или ПК. Для дистанционного управления требуется ввести уникальный пароль, что исключает несанкционированный доступ.

Как это работает?

В модуль вставляется SIM карта любого оператора, обеспечивающего уверенный прием сигнала в данной местности. На этот номер отправляется SMS с телефона хозяина - GSM устройства «знакомятся» друг с другом. Можно задать расширенный список «доверенных» номеров: котел будет «слушаться» поступающих с них команд. Для управления котлом с незнакомых телефонов также требуется пароль. Помимо SMS-управления реализована возможность управления через голосовое меню. Также котлом можно управлять с вашей персональной страницы.

Бонус!
Дополнительные функции прибора позволяют не только экономно расходовать ресурсы на отопление и контролировать исправность работы отопительного котла, но и следить за безопасностью объекта и мгновенно оповещать о нештатных ситуациях. Пользователь может подключить дополнительные датчики, например, движения, размыкания, протечки воды, утечки газа, пожарные и дымовые датчики и т.п. Информация передается по каналам мобильной связи и сети интернет.

Важно!
Модуль GSM-Climate можно установить на любой электрокотел ЭВАН, в том числе на уже введенный в эксплуатацию. С демо-версией модуля Вы можете ознакомиться на этом сайте , выполнив демо-вход .


xn----7sbf8afjj6a1fl.xn--p1ai

GSM модуль ЭВАН в WI-FI варианте

Уже несколько месяцев прошло с момента выхода долгожданной новинки  — модуля управления котлом через интернет  от ЭВАН.  Эта коробочка на  сухом языке разработчиков получила название ZONT H-2.

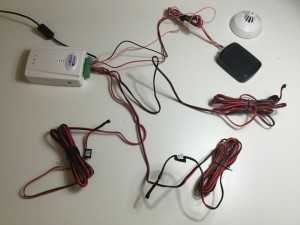

Настало время протестировать новинку, а заодно и проверить совместимость модуля с радиодатчиками температуры при совместной работе с несколькими проводными датчиками температуры.

  1. Электрические соединения

Необходимо подсоединить к разъему модуля провода от адаптера питания (1 и 3 контакты), провода от радиомодуля (1,2,3 контакты) и подсоединить проводные датчики температуры параллельно к 5 и 6 контактам.

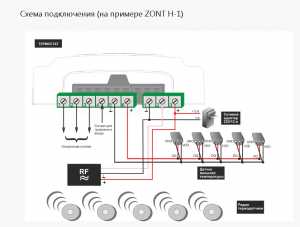

Схема подсоединения изображена на рисунке. С помощью миниатюрной отвертки, которая входит в комплект модуля, эта процедура не займет много времени. Вот что получилось. Черные моточки проводов — это проводные датчики. Черная пластмассовая коробочка — это радиомодуль, который нужен, чтобы использовать беспроводные датчики температуры (белая шайба с прорезями на рисунке). Главный компонент всей системы — WI-FI модуль, надеюсь, вы узнали.

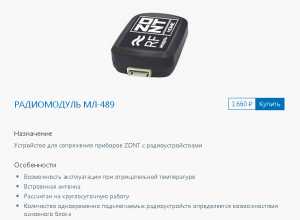

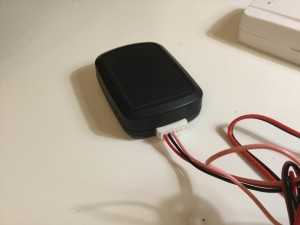

Посмотрите на радиомодуль МЛ 489 поближе. Розовый провод нужно подсоединить к контакту 2 модуля. Теперь вход аварии котла занят. Черный и красный провода — питание.

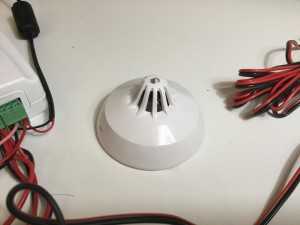

Беспроводной датчик температуры работает на удалении до 100 метров от МЛ 489 при условии прямой видимости.

2. Подготовка модуля ЭВАН к работе

Процедура подготовки WI-FI модуля ЭВАН несложная при наличии открытой точки WI-FI доступа. Если Ваша сеть WI-FI защищена паролем,  временно снимите защиту и дайте WI-FI модулю соединиться с интернетом.

Вставьте внутрь модуля аккумулятор (идет в комплекте) и вставьте адаптер питания в розетку 220 Вольт. Вы увидите, как на модуле загорелись лампочки. Красная -питание, зеленая — есть доступ к интернет, желтая — разрешение котлу включиться. Если зеленая лампочка не горит, то это значит, что соединения с интернет отсутствует или ограничено. Дальнейшие действия невозможны. Надеемся, что в Вашем доме стабильный интернет канал и современный роутер, который позволит Вам быть постоянно на связи с WI-FI роутером.

3. Настройки WI-FI модуля ЭВАН

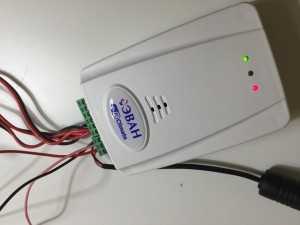

Итак, ЭВАН подключился к интернет и сообщил Вам об этом постоянным свечением зеленой лампочки с кратковременными морганиями (это происходит обмен информацией). Самое время подключиться к нему через WEB интерфейс. Для этого заходим на сайт, указанный в паспорте устройства, вводим данные для доступа в личный кабинет (адрес электронной почты, логин и временный пароль для доступа через интернет предоставляет Вам Фабрика Тепла).

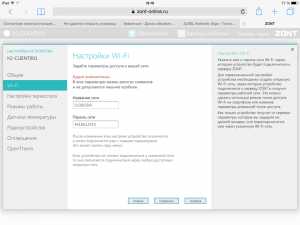

Первое, что надо сделать, это указать Название и пароль сети WI-FI, к которой устройство будет подключаться в дальнейшем. После нажатия кнопки «Сохранить», связь с модулем пропадет, и Вам потребуется перевести сеть в защищенный режим. Если все данные указаны верно, то произойдет переподключение к закрытой сети и связь с устройством восстановится. Если вы ошиблись — заново открывайте сеть, ЭВАН подключится к открытой сети при невозможности подключиться к сети, указанной в настройках.

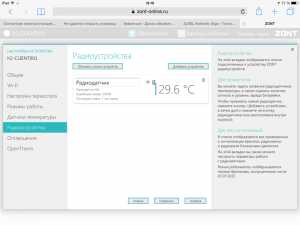

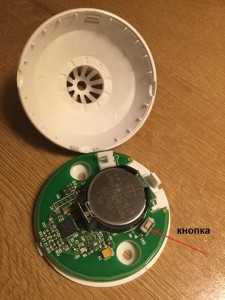

Следующей задачей станет «спаривание» радиодатчика температуры и радиомодуля МЛ 489. Для этого в разделе «радиоустройства» нужно нажать на кнопку «добавить устройство». После этого сразу же нажмите на кнопку «спаривания» внутри датчика температуры и дождитесь, когда на плате загорится зеленый светодиод. Вы увидите, как в разделе «радиоустройства» появился радиодатчик. Теперь доступно значение температуры радиодатчика, сила сигнала и состояние батареи. Вы можете изменить название датчика и назначить его основным или резервным датчиком для регулирования или датчиком уличной температуры. Такие же установки доступны и для проводных датчиков.  Любой из них может быть назначен датчиком для регулирования. В противном случае он будет выполнять только информационную функцию. Для каждого датчика нужно установить допустимый диапазон. При выходе значения температуры за границы указанного диапазона произойдет уведомление вас с помощью email сообщения.

В заключении напомню еще раз о безопасности и особенностях WI-FI версии модуля ЭВАН.

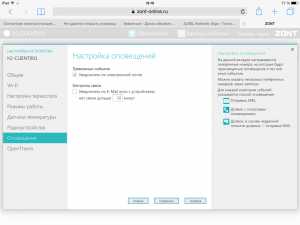

  1. Не забудьте сменить пароль доступа к панели управления вашим устройством на сайте. Это делается в разделе «Профиль»
  2. Не оставляйте работать Ваш модуль с открытой незащищенной сетью WI-FI. Это позволит подключиться к Вашей сети злоумышленнику.
  3. Если в Вашем доме пропадет интернет, Вы не сможете получить от WI-FI модуля критические уведомления. Помните об этом и регулярно проверяйте связь с устройством.
  4. Для удобства скачайте приложение ZONT для IOS или для Андроид. Большинство данных и настроек доступно через эти приложения.


Остались вопросы? Задайте их через Онлайн Форму.

Автор: Фабрика Тепла

Дата: 3 сентября 2015 г.



www.fabrikatepla.ru

Управление газовым котлом по OpenTherm протоколу с помощью GSM модуля ЭВАН ZONT

GSM модуль ЭВАН ZONT завоевал популярность среди владельцев загородных домов, таунхаусов, квартир с автономным отоплением. Устройство позволяет удаленно изменить температуру в вашем доме, своевременно узнать об отключении электричества, поломке котла и предотвратить материальный ущерб от замерзания воды в системе отопления.

Как правило, GSM модем ZONT управляет котлом замыканием (размыканием) термостатной цепи котла. Этот режим специалисты называют On / Off.

Модной тенденцией стало управление котлом по OpenTherm протоколу. Эта система обмена информацией и управлениям котлом позволяет плавно повышать (понижать) мощность горелки котла, получать информацию об ошибках котла, изменять настройки температуры котловой воды, воды в системе ГВС, задавать ограничение максимальной мощности котла.

Протокол OpenTherm — это протокол, который работает в проводных линиях связи.  Многие производители котельного оборудования разработали свои фирменные OpenTherm регуляторы. Например,  Buderus предлагает термостат с недельным программированием.

GSM модуль ZONT h2 с помощью интерфейса OT (Open Therm) взаимодействует с котлом по проводной линии, а GSM канал связи обеспечивает возможность управления настройками и получение информации от котла через интернет. Для этого можно зайти в бесплатное приложение ZONT на вашем смартфоне или открыть страничку в веб браузере. Отсутствие интернета не станет проблемой — возможность позвонить на номер GSM модема и изменить температурный режим сохраняется даже при нулевом балансе.

Теперь я дам дополнительную информацию для монтажников (инсталляторов). Схема соединения GSM модема ZONT h2 и котла приведена ниже.

На схеме обозначены выходы интерфейса OT под номером 8 и 9 для соединения с разъемом котла, предназначенным для подключения OT термостата. У некоторых котлов этот разъем совпадает с термостатным разъемом On/Off, у некоторых котлов — это отдельный специальный разъем, у некоторых котлов возможность управления по OT протоколу отсутствует. Часто для активации нужного разъема в режиме OPENTHERM необходимо изменить настройки котла в режиме программирования. Например, для котла Baxi Ecofour нужно изменить параметры котла F04 и F05 на значение 05. Для котла BAXI LUNA3 нужно  убрать перемычку удаленного термостата, поставить F10=00, подключить к разъему CN7.

 Настройки GSM модема Zont для работы по протоколу OpenTherm

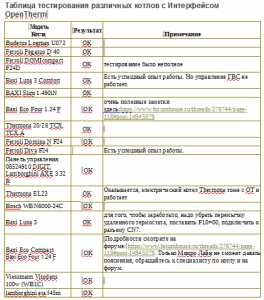

Ниже я приведу табличку с моделями котлов, устойчиво работающих в связке с GSM модемами ZONT по протоколу OpenTherm.

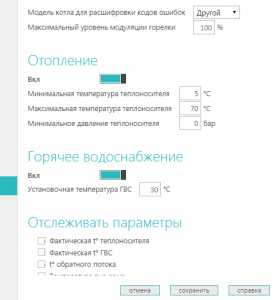

Процесс активации режима OT термостата ЭВАН ZONT достаточно прост. Для этого нужно зайти через WEB интерфейс в режим настройки и:

  1. Включить кнопкуна вкладке OpenTherm
  2. задать значения температуры котловой воды, температуры ГВС, уровня модуляции горелки и перечень отслеживаемых параметров.
  3. Убедиться, что желтый индикатор на GSM модеме погас, а котел, тем не менее. работает.

Остались вопросы? Получите Техническую консультацию Онлайн!

Дата: 29 ноября 2016 г.

www.fabrikatepla.ru
