ICMA (Италия) 3-ходовой зонный вентиль поршневой с функцией разделителя потока, 1″, артикул 301
Максимальное дифференциальное давление : 1,2 Bar
Макс. рабочее давление: 10 BarМОНТАЖ И СХЕМЫ УСТАНОВКИ

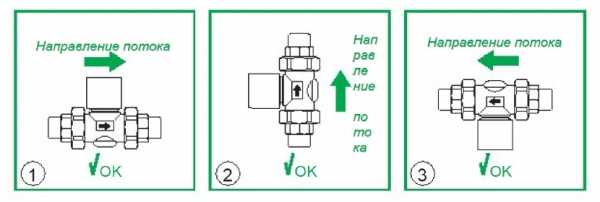

При монтаже необходимо соблюдать направление потока, согласно стрелкам на корпусе вентиля.
Зонные вентили ICMA, в отличие от других производителей, могут работать в перевернутом виде (см. рис.3).

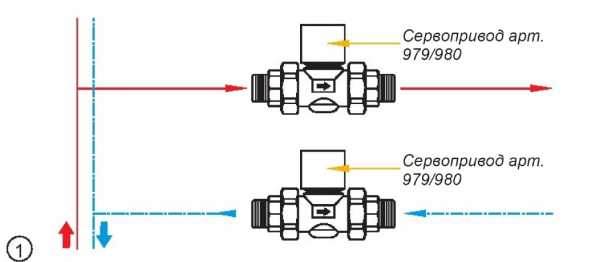

Зонный вентиль арт.300 можно устанавливать как на прямой, так и на обратной линии

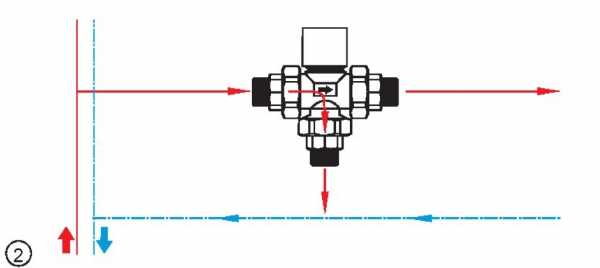

Зонный вентиль арт. 301 необходимо устанавливать на прямой линии
Зонный вентиль арт. 302 необходимо устанавливать на прямой линии

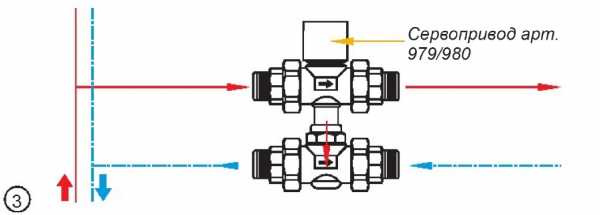

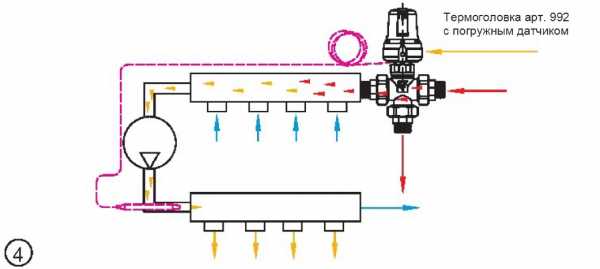

Зонный вентиль 3-х ходовой арт. 301 может использоваться в качестве смесителя, если его установить на прямой линии. В этом случае, вентиль будет поддерживать установленную температуру, смешивая воду прямой и обратной линии.
Особенности
Шток управления из нержавеющей стали с двойным уплотнением из EPDM, что позволяет производить замену верхней кран-буксы даже при работающей системе.
Арт. 302 – 4-х ходовой зонный вентиль имеет опцию регулировать шаг присоединений от 49 до 63 мм. это дает возможность установить вентиль на компланарных коллекторах арт. 230-232.
ФУНКЦИЯ ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ
Зонные вентили ICMA обладают возможностью преднастройки, что позволяет применять вентиль с установленными значениями расхода воды, согласно коэффициентам расхода, необходимым системе.

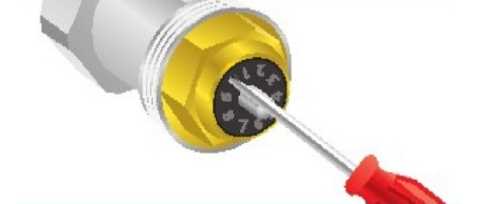

Для преднастройки поверните сальник по часовой стрелке до упора при помощи обычной отвертки. Щель на сальнике должна совпасть с насечкой винта со значениями. Поверните сальник против часовой стрелки, пока не достигните нужного значения.
СХЕМЫ

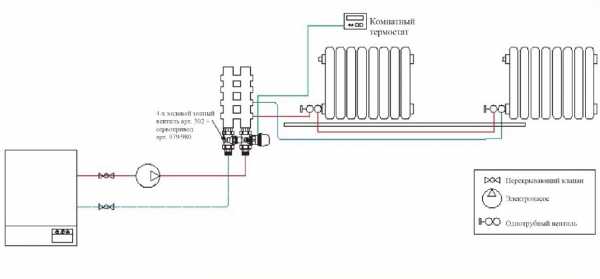

Зонное отопление в однотрубной системе отопления

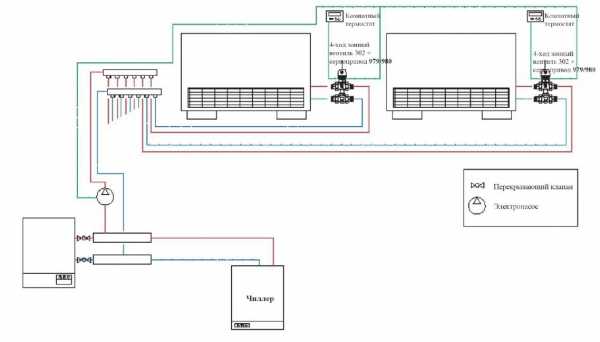

Зонное отопление в двухтрубной системе отопления

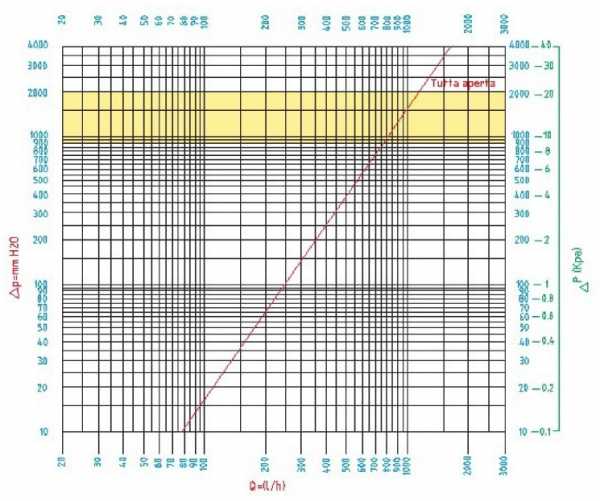

ДИАГРАММА ПОТЕРИ НАГРУЗКИ
АРТ. 300 – 301 – 302 В ФУНКЦИИ “ПОЛНОСТЬЮ ОТКРЫТ”
| Арт. | Kv |
| 300 | 2.53 |
| 301 | 2.53 |
| 302 | 2.53 |

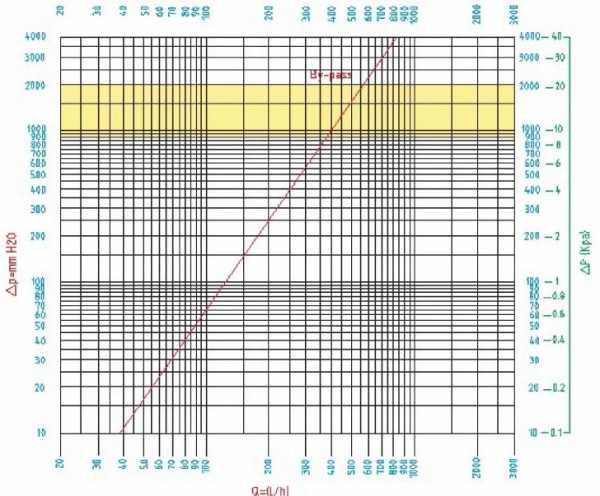

ДИАГРАММА ПОТЕРИ НАГРУЗКИ
АРТ. 301 – 302 В ФУНКЦИИ “БАЙПАС”
| Арт. | Kv |
| 301 | 1.28 |
| 302 | 1.28 |
Страна изготовитель
Италия
teplocraft.ru
3-ходовой зонный вентиль поршневой с функцией разделителя потока
3-ходовой зонный вентиль поршневой с функцией разделителя потока. Выбирайте сервопривод арт.978, 979, 980 с резьбой 30×1,5 или термостатические головки с выносным датчиком Icma арт. 992, 995 и 997. Вентиль ограничивает расход на прямой линии. Максимальное рабочее давление 10 бар. Макс. дифференциальное давление 1 бар. Максимальная рабочая температура 95°C.
| Артикул | Размер | Подключение | Код | |
|---|---|---|---|---|
| 301 | 1/2″ | 30х1,5 | 82301AD05 | 1 |
| 301 | 3/4″ | 30х1,5 | 82301AE05 | 1 |
| 301 | 1″ | 30х1,5 | 82301AF05 | 1 |
Функция
Зонные вентили применяются для регулировки подачи воды в системах отопления и водоснабжения. Ассортимент включает 2- х ходовой вентиль (арт.300), 3-х ходовой (арт. 301) и 4-х ходовой с регулируемым шагом (арт. 302). Зонные вентили приспособлены для установки с электротермическими сервоприводами арт. 978-979-980, которые при подключении к комнатному термостату позволяют автоматически контролировать комнатную температуру в разных помещениях.
Технические характеристики
| Корпус: | Латунь CW617N – UNI EN 12165 |
| Внутренние детали: | Латунь CW614N – UNI EN 12165 |
| Кольцевые уплотнения: | EPDM |
| Шток управления: | Нержавеющая сталь |
| Теплоноситель: | Вода |
| Шкала регулировки: | 0 – 95°C |
| Макс. рабочее давление: | 10 Bar |
| Макс. дифференциальное давление: | 1,2 Bar |
| Боковая и нижняя резьба: | Наружная |
Принцип работы
При подключении сервопривода к комнатному термостату, сервопривод получает сигнал от термостата, воздействует на шток зонного вентиля, и регулирует подачу воды в радиатор. Защитный колпачок на вентиле, применяется только для открытия и закрытия вентиля. Для установки сервопривода или термостатической головки с погружным датчиком (арт. 992), необходимо снять защитный колпачок, открутив его против часовой стрелки.
Монтаж и схемы установки
При монтаже необходимо соблюдать направление потока, согласно стрелкам на корпусе вентиля.
Зонные вентили ICMA, в отличие от других производителей, могут работать в перевернутом виде (см. рис.3).
Зонный вентиль арт.300 можно устанавливать как на прямой, так и на обратной линии
Зонный вентиль арт. 301 необходимо устанавливать на прямой линии
Зонный вентиль арт. 302 необходимо устанавливать на прямой линии
Зонный вентиль 3-х ходовой арт. 301 может использоваться в качестве смесителя, если его установить на прямой линии. В этом случае, вентиль будет поддерживать установленную температуру, смешивая воду прямой и обратной линии.
Особенности
Шток управления из нержавеющей стали с двойным уплотнением из EPDM, что позволяет производить замену верхней кран-буксы даже при работающей системе.
Регулируемый шаг
Арт. 302 – 4-х ходовой зонный вентиль имеет опцию регулировать шаг присоединений от 49 до 63 мм. это дает возможность установить вентиль на компланарных коллекторах арт. 230-232.
Функция предварительной настройки
Зонные вентили ICMA обладают возможностью преднастройки, что позволяет применять вентиль с установленными значениями расхода воды, согласно коэффициентам расхода, необходимым системе.
Для преднастройки поверните сальник по часовой стрелке до упора при помощи обычной отвертки. Щель на сальнике должна совпасть с насечкой винта со значениями. Поверните сальник против часовой стрелки, пока не достигните нужного значения.
Схемы
Зонное отопление в однотрубной системе отопления
Зонное отопление в двухтрубной системе отопления
Диаграмма
Арт. 300 – 301 – 302 в функции “полностью открыт”
| Арт. | Kv |
| 300 | 2.53 |
| 301 | 2.53 |
| 302 | 2.53 |
Арт. 301 – 302 в функции “Байпас”
| Арт. | Kv |
| 301 | 1.28 |
| 302 | 1.28 |
