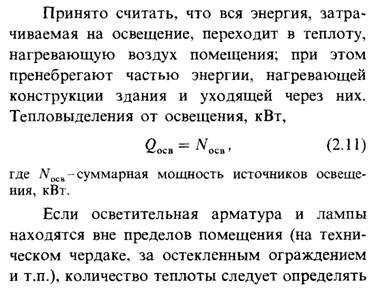

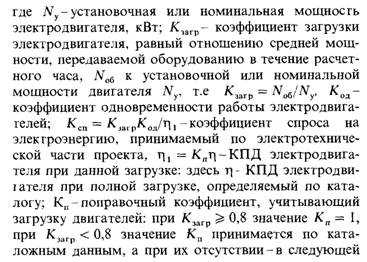

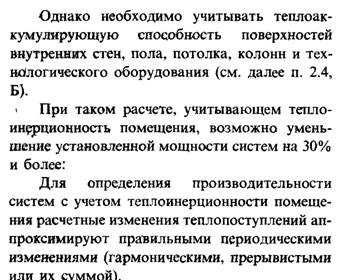

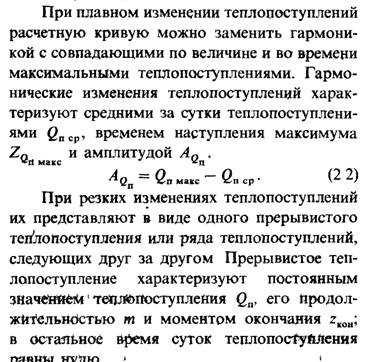

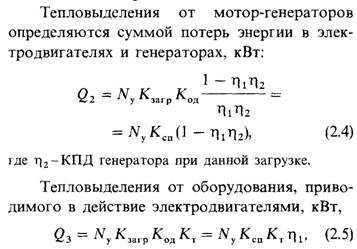

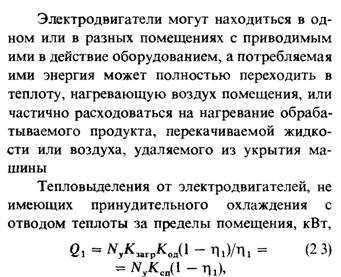

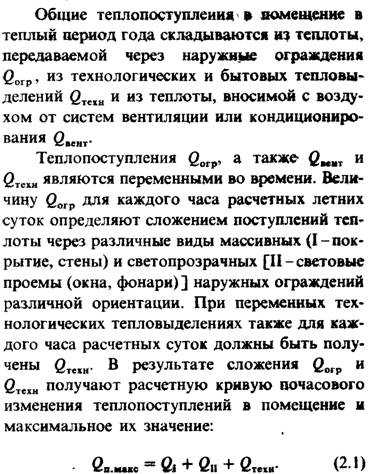

Теплопоступления от людей, освещения, техники.

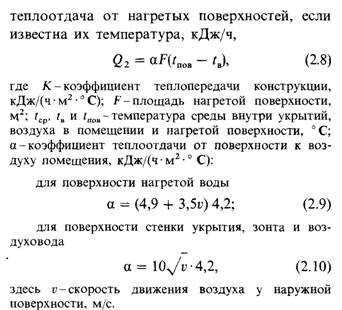

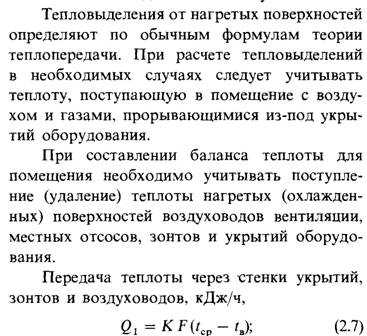

Теплопоступления от нагретых поверхностей. Теплопоступления от остывающего материала.
Определение воздухообменов в помещениях.

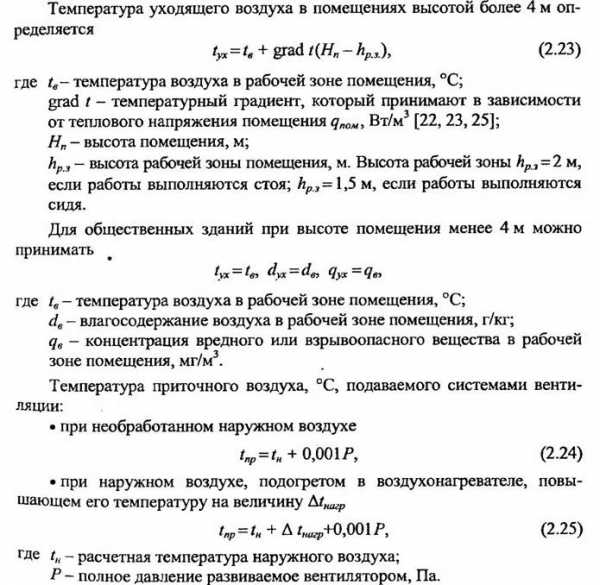

Расчет воздухообменов по выделяющимся вредностям.
Способы создания воздухообменов в помещении.
Воздухообмен – это один из количественных параметров, характеризующих работу системы вентиляции воздуха в закрытых помещениях. Кроме того, воздухообменом также принято называть непосредственно процесс замещения воздушного объема во внутренних пространствах того или иного здания. Правильная организация воздухообмена в производственных и жилых помещениях – одна из главных целей проектирования и создания современных систем вентиляции и кондиционирования воздуха.
Количественное значение коэффициента воздухообмена для каждого конкретного помещения отражает тот объем приточного воздуха, который необходим для обеспечения нормального состояния воздушной среды, с целью комфортного функционирования присутствующих в нем людей и работающих приборов. Расчет кратности воздухообмена осуществляется на основе необходимого притока воздуха, достаточного для ассимиляции излишней влаги и тепловой энергии, содержащихся в атмосфере помещения. Для точного расчета необходимых воздухопритоков существуют рекомендованные государственными органами нормы воздухообмена.
Определение кратности воздухообмена.Кратность воздухообмена – это величина, значение которой показывает, сколько раз в течение шестидесяти минут воздух в помещении полностью заменяется на новый. Нормы расчета кратности воздухообмена в системах вентиляции напрямую зависят от предназначения каждого конкретного помещения. Так, кратность воздухообмена в цеху на горячем производстве будет значительно отличаться от этого показателя в научной лаборатории или в бассейне.
В расчет берутся практически все характеристики и особенности помещения: общее число и теплопроизводительность всех электроприборов и оборудования, наличие и количество постоянно присутствующих людей, уровень и интенсивность уже существующего естественного воздухообмена, включая объемы просачивания воздуха через щели и неплотности, температура и влажность воздушного состава и многие другие факторы. Кроме всего прочего, в жилых и офисных помещениях на увеличение кратности воздухообмена отлично работают постоянно открывающиеся дверные и оконные створки, что создает своеобразный эффект “поршня насоса”, закачивающего внутрь и откачивающего наружу дополнительные объемы воздуха.
studopedia.net
Диаграмма Молье | Техническая библиотека ПромВентХолод
I-d-диаграмма влажного воздуха была разработана русским ученым, профессором Л.К. Рамзиным в 1918 г. На западе аналогом I-d-диаграммы является диаграмма Молье или психрометрическая диаграмма. I-d-диаграмма применяется в расчетах систем кондиционирования воздуха, вентиляции и отопления и позволяет быстро определить все параметры воздухообмена в помещении.
I-d-диаграмма влажного воздуха графически связывает все параметры, определяющие тепловлажностное состояние воздуха: энтальпию, влагосодержание, температуру, относительную влажность, парциальное давление водяных паров. Использование диаграммы позволяет наглядно отобразить вентиляционный процесс, избегая сложных вычислений по формулам.
Основные свойства влажного воздуха
Окружающий нас атмосферный воздух является смесью сухого воздуха с водяным паром. Эту смесь называют влажным воздухом. Влажный воздух оценивают по следующим основным параметрам:
- Температура воздуха по сухому термометру tc, °C – характеризует степень его нагрева;
- Температура воздуха по мокрому термометру tм, °C – температура, до которой нужно охладить воздух, чтобы он стал насыщенным при сохранении начальной энтальпии воздуха;
- Температура точки росы воздуха tp, °C – температура, до которой нужно охладить ненасыщенный воздух, чтобы он стал насыщенным при сохранении постоянного влагосодержания;
- Влагосодержание воздуха d, г/кг – это количество водяного пара в г (или кг), приходящееся на 1 кг сухой части влажного воздуха;
- Относительная влажность воздуха j, % – характеризует степень насыщенности воздуха водяными парами. Это отношение массы водяных паров, содержащихся в воздухе, к максимально возможной их массе в воздухе при тех же условиях, то есть температуре и давлении, и выраженное в процентах;
- Насыщенное состояние влажного воздуха – состояние, при котором воздух насыщен водяными парами до предела, для него j = 100 %;
- Абсолютная влажность воздуха е, кг/м 3 — это количество водяных паров в г, содержащихся в 1 м 3 влажного воздуха. Численно абсолютная влажность воздуха равна плотности влажного воздуха;
- Удельная энтальпия влажного воздуха I, кдж/кг – количество теплоты, необходимое для нагревания от 0 °С до данной температуры такого количества влажного воздуха, сухая часть которого имеет массу 1 кг. Энтальпия влажного воздуха складывается из энтальпии сухой его части и энтальпии водяных паров;
- Удельная теплоемкость влажного воздуха с, кДж/(кг•К) – теплота, которую надо затратить на один килограмм влажного воздуха, чтобы повысить температуру его на один градус Кельвина;
- Парциальное давление водяных паров Рп, Па – давление, под которым находятся водяные пары в влажном воздухе;
- Полное барометрическое давление Рб, Па – равно сумме парциальных давлений водяного пара и сухого воздуха (согласно закону Дальтона).

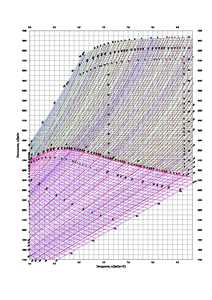

Описание I-d-диаграммы

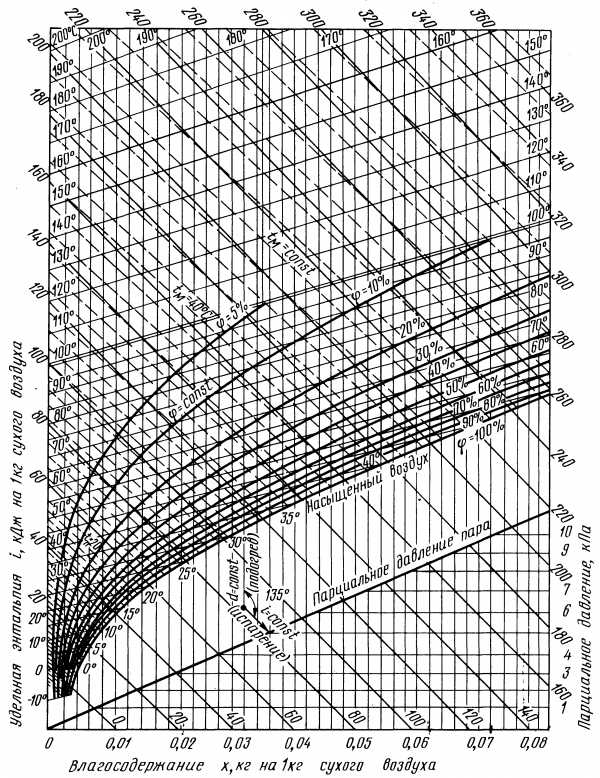

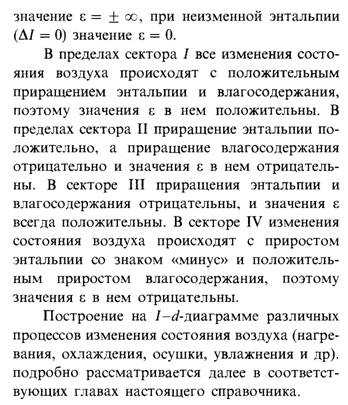

По оси ординат диаграммы отложены значения энтальпии I, кДж/кг сухой части воздуха, по оси абсцисс, направленной под углом 135° к оси I, отложены значения влагосодержания d, г/кг сухой части воздуха. Поле диаграммы разбито линиями постоянных значений энтальпии I = const и влагосодержания d = const. На него нанесены также линии постоянных значений температуры t = const, которые не параллельны между собой: чем выше температура влажного воздуха, тем больше отклоняются вверх его изотермы. Кроме линий постоянных значений I, d, t, на поле диаграммы нанесены линии постоянных значений относительной влажности воздуха φ = const. В нижней части I-d-диаграммы расположена кривая, имеющая самостоятельную ось ординат. Она связывает влагосодержание d, г/кг, с упругостью водяного пара Рп, кПа. Ось ординат этого графика является шкалой парциального давления водяного пара Рп. Все поле диаграммы разделено линией j = 100 % на две части. Выше этой линии расположена область ненасыщенного влажного воздуха. Линия j = 100 % соответствует состоянию воздуха, насыщенного водяными парами. Ниже расположена область пересыщенного состояния воздуха (область тумана). Каждая точка на I-d-диаграмме соответствует определенному тепловлажностному состоянию Линия на I-d-диаграмме соответствует процессу тепловлажностной обработки воздуха. Общий вид I-d-диаграммы влажного воздуха представлен ниже во вложенном файле PDF пригоден для печати в форматах А3 и А4.
ID Диаграмма влажного воздуха.pdf

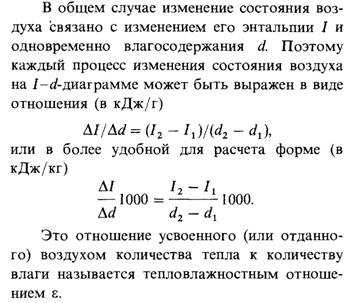

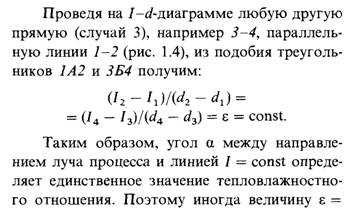

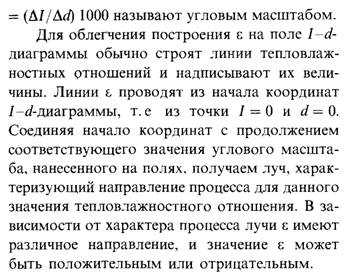

Построение процессов обработки воздуха в системах кондиционирования и вентиляции на I-d-диаграмме.
Процессы нагрева, охлаждения и смешивания воздуха

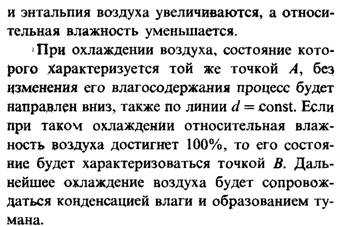

На I-d-диаграмме влажного воздуха процессы нагрева и охлаждения воздуха изображаются лучами по линии d-const (рис. 2).

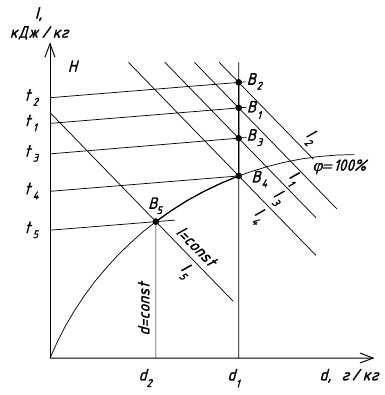

Рис. 2. Процессы сухого нагрева и охлаждения воздуха на I-d-диаграмме:
- В_1, В_2,– сухой нагрев;
- В_1, В_3 – сухое охлаждение;
Процессы сухого нагрева и сухого охлаждения воздуха на практике осуществляют, применяя теплообменники (воздухонагреватели, калориферы, воздухоохладители).
Если влажный воздух в теплообменнике охлаждается ниже точки росы, то процесс охлаждения сопровождается выпадением конденсата из воздуха на поверхности теплообменника, и охлаждение воздуха сопровождается его осушкой.
Расход теплоты в теплообменнике Q, Вт, затраченной на нагрев воздуха массой G, кг/ч, имеющего параметры I_B1, t_1, до состояния I_B2, t_2 (рис. 2), определяется по уравнению:
Q=G∙(I_B2- I_B1) или Q=G∙c∙(t_2- t_1)
Расход холода на охлаждение воздуха от состояния В1 до состояния В3 определяется из выражения:
Q=G∙(I_B1- I_B3) или Q=G∙c∙(t_1- t_3)
Количество конденсата W_k, кг/кг, образующегося при осушке воздуха от состояния В_1 до состояния В_5, определяем как:
W_k=G∙(d_1- d_5)·10‾³

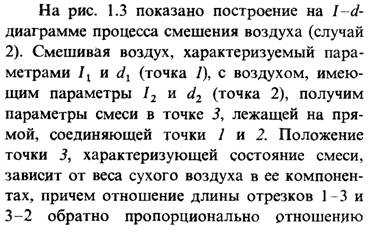

Процессы смешения влажного воздуха изображаются на I-d-диаграмме прямой линией, соединяющей исходные состояния смешиваемого воздуха (рис. 3).
Рис. 3. Процесс смешения воздуха на I-d-диаграмме
Точку С на прямой В_1– В_2 определим по вычисленному значению энтальпии смеси I_с или влагосодержания смеси d_c. Для этого запишем уравнения теплового баланса (а) или уравнение материального баланса по водяным парам:
а) G_1∙I_B1- G_1∙I_B2= (G_1+G_2)∙I_c
б) G_1∙d_B1- G_1∙d_B2= (G_1+G_2)∙d_c
где G_1, G_2 – масса воздуха, кг. Точка С будет находиться на пересечения линии В_1– В_2 и линии I_c= const или d_c = const.
