Электрическая схема котла

В последнее время стоимость централизованного отопления растет месяц от месяца, а качество предоставляемых услуг не всегда соответствует установленным нормам. В качестве выхода из положения многие жители сделали для себя выбор в пользу индивидуального отопления, в основе которого лежит котел и независимая разводка труб по жилищу. Хозяева ставят перед собой цель получить как можно более дешевое отопление с максимальной эффективностью и теплоотдачей. На данный момент в этой связи все большую популярность набирают одно- и двухконтурные газовые котлы отечественного и импортного производства. Отдельного внимания заслуживает схема электрического отопления, но целью этой статьи является объяснить, как работает электрическая схема котла, работающего на газу.

Современный газовый котел – это сложное электротехническое устройство, способное с помощью подводимого газа нагревать проходящую через него воду, которая, проходя через радиаторы, будет не только согревать комнаты, но и поступать к кранам горячего водоснабжения. Газовые котлы, как известно, могут быть настенными и напольными, атмосферными и турбированными. В независимости, имеет ли оборудование один контур или два, любой из современных экземпляров снабжен довольно сложной электрической схемой, отвечающей за многие его функции. В этой статье мы рассмотрим основные его узлы, принцип их работы, предназначение и управление функциональными модулями и блоками. В окончании статьи мы приведем пример схемы электрического котла, который используется в качестве замены газовому оборудованию в регионах, где цена газа довольно высока.

Основные функциональные блоки котла

Перед тем, как приступить к описанию электрической схемы котла нам необходимо описать его основные функциональные блоки, а так же объяснить их предназначение и принцип работы. В качестве примера будем использовать известный и популярный газовый настенный котел Ariston модели City (для Италии) / Uno (для других стран) модификации 24MFFI. В данном случае 24 – это максимальная мощность подогрева горячей воды в кВт, M – комбинированная система отопления и приготовления горячей воды, FF – определяет наличие в котле закрытой камеры сгорания и применение дополнительного вытяжного вентилятора (котел турбированный), I – электронный контроль пламени горелки. Открыв переднюю защитную крышку котла, мы увидим:

1. Реле с датчиком, определяющее давление воздуха, которое отслеживает состояние вытяжной системы и, в случае изменения давления за пределы допустимых границ, электроника отключает подачу пламени на газовую горелку, а индикатор внешней панели сигнализирует об ошибке. Это устройство называют релейным датчиком тяги.

2. Вентилятор – собственно, основной элемент «турбированности» котла, который осуществляет принудительную вытяжную вентиляцию продуктов горения газа, а так же дает возможность прикреплять к котлу довольно длинную вытяжную трубу. Причем прошивкой главного управляющего процессора предусмотрен неотключаемый режим предварительного управления вентиляцией, когда перед воспламенением горелки включается вентилятор. Если с ним возникнут проблемы, котел уйдет в ошибку.

3. Датчик температуры на выходе основного теплообменника (NTC) – очень важный элемент в электрической схеме любого котла, который контролирует температуру воды, передает данные в виде изменения напряжения на нем электронной плате управления. С помощью этого датчика котел может поддерживать постоянную заданную температуру на выходе, а так же сможет оперативно отключить горелку в случае неисправности отопительного водяного конура или отсутствия минимального давления воды в системе. Данный датчик имеет отрицательную температурную характеристику. При температуре в 0 С градусов его контакты имеют сопротивление 27кОм, а при температуре + 80 С, сопротивление датчика уменьшается до 1,5 кОм. Таким образом, при увеличении температуры воды на выходе теплообменника, на плату поступает большее напряжение управления, которое котел отрабатывает, уменьшая степень горения пламени. Датчик температуры организует обратную связь по температуре воды на выходе.

4. Электронная плата – основной контролирующий и регулирующий узел работы газового котла. На процессор платы приходят все напряжения с установленных датчиков, а так же подключены регуляторы температуры, индикатор давления/температуры и кнопки управления котлом. Электронная плата является «мозгом» котла. Ее описание и принцип работы мы рассмотрим ниже.

5. Расширительный бак – включен в контур отопительной системы как элемент регулировки избытка воды в случае ее неизбежного расширения при нагреве. За счет применения расширительного бака давление системы остается стабильным вне зависимости от температуры. Максимальная температура воды не должна превышать + 90 С градусов, а давление в системе не выше 3 bar.

6. Датчик температуры воды (NTC), приходящей по «обратке» в основной теплообменник (втекающей воды). Благодаря этому датчику процессор знает, насколько открыть газовую горелку и увеличить подачу газа, чтобы достичь подогрева воды в теплообменнике до заданного уровня.

7. Основной теплообменник – представляет собой змеевик с радиатором из цветных металлов (из меди или алюминия), в котором происходит подогрев воды с использованием специальной газовой горелки (8), расположенной непосредственно под ним. В теплообменнике предусмотрены отверстия для установки температурных датчиков 3 и 6.

8. Газовая горелка – управляется газовым клапаном, который представляет собой сложное устройство с управляемым процессором газовым портом. Газовый клапан состоит из: 1 основного газового порта, 2 управляющего порта, 3 модулятора давления газа (датчика, фиксирующего давления газа в системе). Газовый клапан - это очень сложное устройство, отъюстированное на заводе изготовителе. Его ремонт и настройка должны осуществляться только опытным и подготовленным специалистом.

9. Привод трехходового клапана – представляет собой 3-х выводное электромагнитное реле, которое переключает ход протекающей подогретой воды либо в отопительную систему, либо на кран горячей воды. Из-за ее плохого качества 3-х ходовой клапан часто ломается, в результате чего перестает работать отопление или из горячего крана течет холодная вода. Таким образом, происходит реализация и отопления, и подогрев горячей воды с помощью одного контура подогрева (котел одноконтурный).

10. Циркуляционный насос – производит прокачку воды по отопительной системе. Такие насосы так же устанавливают в газовые котлы Ferroli, Immergas, Hermann. Со временем, из-за старения и качества воды «мокрый» ротор насоса имеет свойство подклинивать, поэтому на его передней части предусмотрен винтовой болт, под которым присутствует сам ротор, который можно провернуть отверткой и осуществить принудительный пуск. Данная заглушка предназначена для спуска воздуха из жидкой роторной камеры. Подклинивание насоса с уходом котла в защиту из-за перегрева теплообменника – второй признак того, что котел и, собственно, сам насос нуждается в чистке и ревизии. Первым признаком является ухудшение обогрева помещения котлом, в результате чего владелец вынужден увеличивать температуру регулятором.

Кроме указанных элементов в процессе розжига особую роль играет генератор искры со специальным трансформатором зажигания. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Он состоит из: 1 – вывода, подсоединенного к электроду розжига, 2 – крепление к датчику протока с заземляющим контактом, 3 – защищенным гнездом для подключения переменного сетевого напряжения 220 В.

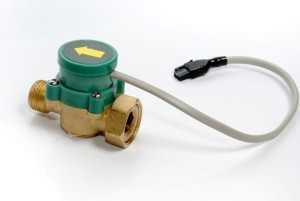

Датчик протока воды – крепится за генератором искры и трансформатором зажигания непосредственно в систему ГВС. С помощью этого датчика система определяет наличие движения воды, а так же осуществляется контроль работы циркуляционного насоса. Как правило такие датчики бывают двух типов. Дешевые датчики имеют магнитный поплавок с герконом. Более дорогие модели – вентилятор и датчик Холла. Дорогие датчики могут определять не только наличие потока воды, но и ее скорость.

Электронная плата управления и электрическая схема котла

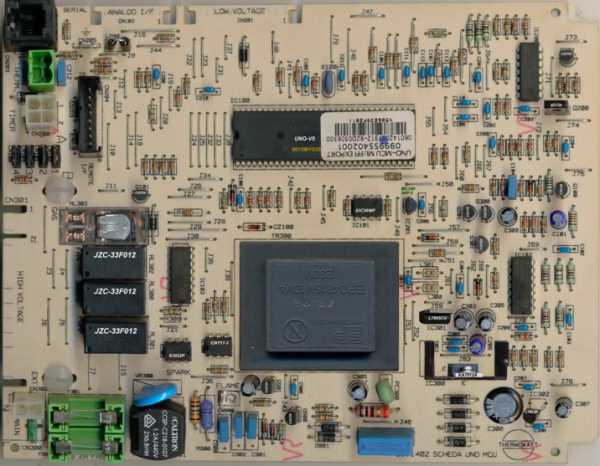

Электронная плата управления

Как мы уже говорили, плата управления осуществляет полный контроль и управление всеми режимами и функциями нашего котла. В основе ее работы лежит фирменный микропроцессор, который управляет работой всей электронной части и память Atmel 93C56WP, в которую зашита прошивка котла. Блок питания аналоговый, со стабилизацией напряжения на «кренках». Он не имеет защит от перегрузки и превышения лимитов напряжения питания. Именно поэтому стоит заранее побеспокоиться о специализированных сетевых фильтрах и барьерах. Это же утверждение касается любого другого котла. Для управления прессостатом, трехходовым и газовым клапаном, используются электромагнитные реле на 33 вольта. Утеря контроля пламени – основная болезнь этой модели. В этом случае необходимо проверить радиоэлементы, которые относятся к этой функции, а особенно неполярный конденсатор C903 на 0.1 мкФ х 275В (на рисунке внизу синий). Так же необходимо проверить рядом стоящие транзисторы, оптрон cny17-3 и обрыв резисторов мощностью 1 Вт. Так же можно воспользоваться схемой ниже. В различного рода проблемах часто бывают виноваты сами управляющие реле (при включении/выключении режимов котла они должны тихо щелкать), а так же микросхема ULN2003N, в которой находятся 7 ключей Дарлингтона. Сигналы с микропроцессора приходят на микросхему, усиливаются ею и передаются на реле.

Электрическая схема котла

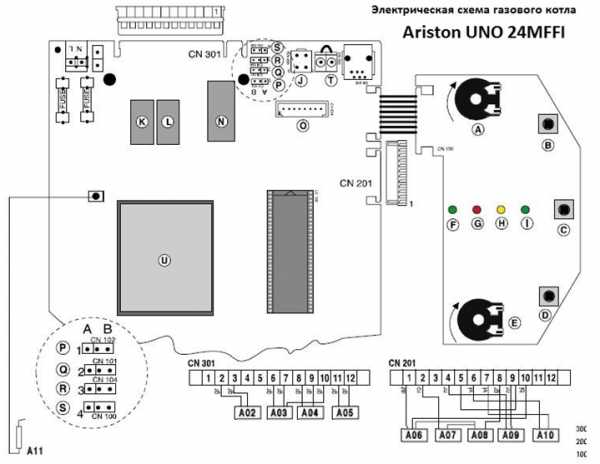

Электрическая схема котла состоит из обозначения основных блоков электронных плат и радиоэлементов на них, которые участвуют в работе, настройке и управлении газовым котлом. На рисунке ниже:

А – регулятор температуры котла (по паспорту переключатель зима - лето), а по сути, переменное сопротивление, варьирующее напряжением управления.

B – кнопка сброса ошибки и перезапуска котла (Reset).

С – включение/выключение котла (Power).

D – кнопка включения режима комфорта.

E – сопротивление, регулирующее температуру горячей воды в кране.

F, G, H, I – светодиоды - индикаторы контроля работы или неисправности оборудования.

J – гнездо для подключения внешнего таймера

K и L – реле подачи питания на насос и трехходовой клапан соответственно.

M и N – реле управления вентилятором и газовым клапаном.

O – разъем подключения пульта управления.

P, Q, R, S – перемычки, которые устанавливают мощность искрообразования, задержки воспламенения, выбор температурного режима и плавного воспламенения с максимальной мощностью.

T – специальный двухпроводный разъем, позволяющий подключить внешний термостат для поддержания заданной температуры в точке расположения термостата.

U – питающий трансформатор, являющийся составной частью бока питания электронной схемы управления котлом.

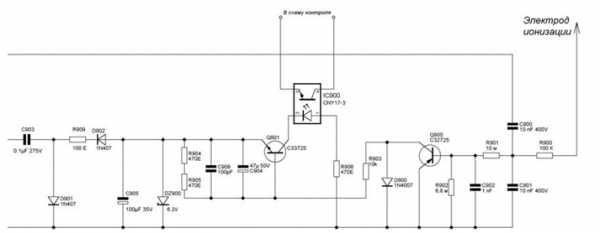

А11 – датчик наличия пламени

Разъем CN301 содержит контактную колодку A02 – A05, к которой подключаются газовый клапан, привод трехходового клапана, циркуляционный насос, трансформатор розжига.

К разъему CN201 (контакты А06 – А10) подключаются температурные датчики подачи и возврата воды, датчик дымохода (прессостат), датчик протока воды, модулятор.

Перемычка CN102 в положении А позволяет настроить регулятором температуры отопления мощность воспламенения горелки котла при использовании разного газа (сжиженного или газообразного) с различной калорийностью. Во время настройки красный индикатор будет мигать. Настройка подразумевает регулировку давления газа. Согласно заводским настройкам она соответствует 60% от общей мощности котла.

CN101 в положении А отключает задержку воспламенения, в положении B – задержка на 2 минуты.

CN104 – устанавливает пределы потенциометра температуры отопления. В положении А это 38 – 44 градуса, в положении В это 42 – 82 градуса.

CN100 производится настройка максимальной мощности отопления и воспламенения.

Конечно, приведенный котел Ariston UNO 24MFFI далек от эталонного примера, однако он в большей части раскрывает суть работы многих настенных газовых котлов. О принципе работы котла, его функциональности можно более подробно узнать из сервисной инструкции, которую можно скачать в интернете.

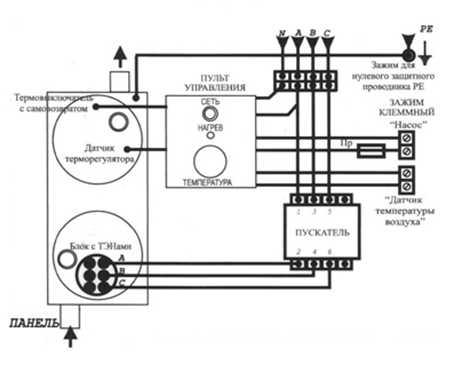

Принцип работы и электрическая схема котла, работающего на электричестве

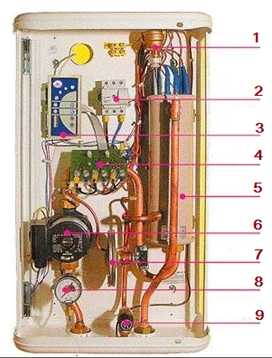

Судя по названию, становится понятно, что основным источником энергии для такого котла является электричество. Основным нагревательным элементом электрического котла является нагревательный элемент или ТЭН. Визуально такой котел ничем не отличается от обыкновенного газового котла, однако, принцип его работы полностью другой. Использование электричества позволяет удешевить его внутренний конструктив, но отказаться от основных датчиков температуры невозможно, поскольку это в значительной степени увеличит его аварийность. Именно поэтому в электрическом котле присутствует не менее сложная система электронного управления и стабилизации мощности ТЭНа. Электрический котел состоит из:

1. Воздушного автоматического клапана, стравливающего воздух и защищающий от «завоздушивания» системы.

2. Ограничителя температуры, защищающего систему котла и внутренние радиаторы помещения от перегрева.

3. Электронного пульта управления – представляющего собой специальную схему гибрида ПИД регулятора, анализирующую данные от различных датчиков котла и поддерживающую постоянную установленную температуру, а так же регулятора мощности. В самом простом варианте это тиристорная схема. В нашем случае это отдельная плата.

4. Управляемый электронным пультом управления регулятор мощности.

5. Термобак, в который встраивается нагревательный элемент. Производится из малоокисляемых цветных металлов.

6. Циркуляционный насос с «мокрым ротором» - нагнетает давление горячей воды в системе.

7. Водный узел – используется в связке с платой управления для подачи сигнала о достаточном давлении в системе и наличию циркуляции воды для подачи напряжения на ТЭНы.

8. Манометр – отображает текущее значение давления в системе.

9. Сбросовый клапан безопасности – в случае превышения критического давления (обычно более 3 бар) открывается и сбрасывает излишки воды в системе.

Данные котлы имеют высокое энергопотребление до 15 кВт. Поэтому их применяют большей частью для больших помещений и подключают к трехфазной сети переменного тока. На рисунке ниже представлен пример подключения электрического трехфазного котла.

elektronika-muk.ru

Устраняем проблемы датчиков протока воды, NTCs, предохранительного клапана

Несколько хитростей  в ремонте двухконтурного котла Аристон, именно хитростей, чтобы всё подробно описать, специально открыл свой котёл, разобрал некоторые узлы и сделал  фото. Я однажды писал об этом на одном из форумов, но решил более подробно, в картинках описать всё и здесь на своём сайте.
Речь пойдёт о неисправностях связанными с двумя датчиками — Протока воды и NTCs из за них возникают проблемы с наличием горячей воды. А ещё немного о проблеме с предохранительным клапаном.

Быстрая навигация по статье

Котёл не даёт горячей воды

Проблема проявила себя следующим образом,- при открывании крана горячей воды, двухконтурный котёл иногда  работал нормально, но чаще просто не зажигался, никаких ошибок при этом не выдавал. Просто никак не реагировал, как будто никакого крана не открывалось. При этом в режиме отопления всё чётко работало. Так же было подмечено, что если кран горячей воды открывать резко и на полную, то котёл срабатывал чаще.

Как котёл «понимает» что открыта горячая вода?

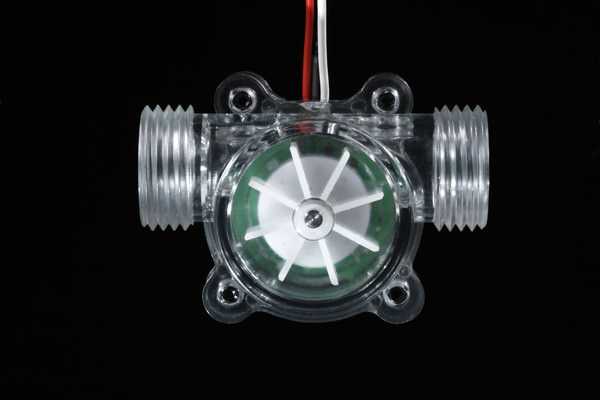

Электронные мозги  котла «понимают» то, что открыта горячая вода и пора переходить в режим ГВС благодаря датчику протока воды, его ещё называют «Расходомер.»  Через него проходит холодная вода, она вращает турбинку внутри которой находится магнит, магнитное поле действует на находящийся во внешней части датчика геркон и этот сигнал определяется электроникой как команда на включение котла в режим  ГВС

Поскольку всё происходит так, то и подозрения сразу пали на то, что датчик протока воды забился грязью и  турбинка  не вращается, прочистка к сожалению ничего не дала. Но логика говорила что копать нужно там и она не подвела.

При последующей, более детальной разборке, было замечено, что плоскость турбинки настолько отполировалась, что буквально прилипала к корпусу. Если вы держали в руках керамические элементы от полуоборотного крана то понимаете о чём я говорю. Эти элементы настолько притёрты друг к другу что буквально склеиваются между собой, для этого им достаточно быть мокрыми.

Как ни странно, подобным образом залипала и турбина, что приводило к отказу котла давать горячую воду.

Приступаем к ремонту

Сразу скажу, что  эту процедуру я провёл уже несколько лет назад, всё отлично работает. Сегодня специально извлёк и разобрал расходомер, чтобы всё отснять и предоставить вам весь процесс.

Перед тем как приступить к работе не забудьте.

  • Отключить котёл от сети.
  • Перекрыть кран подачи холодной воды в котёл.
  • Обязательно сбросьте давление, слив воду из котла.

Не рекомендую сливать через сбросной, предохранительный клапан — Как показывает опыт его лучше лишний раз не трогать, тронешь, может начать пропускать, придётся ещё и им заниматься. Лучше слить воду через спускной кран специально для этого предназначенный.

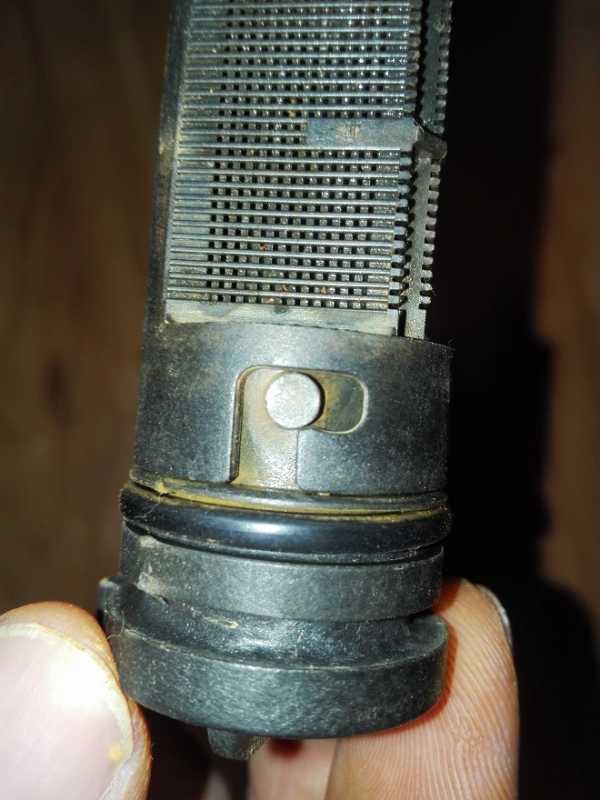

Только после этого извлекаем скобу фиксирующую датчик протока воды.

Извлекаем скобу фиксирующую датчик протока воды

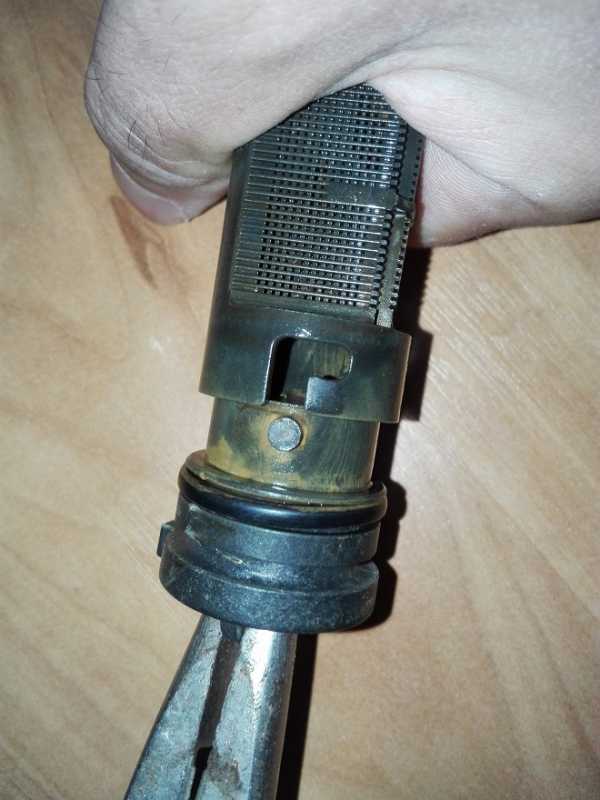

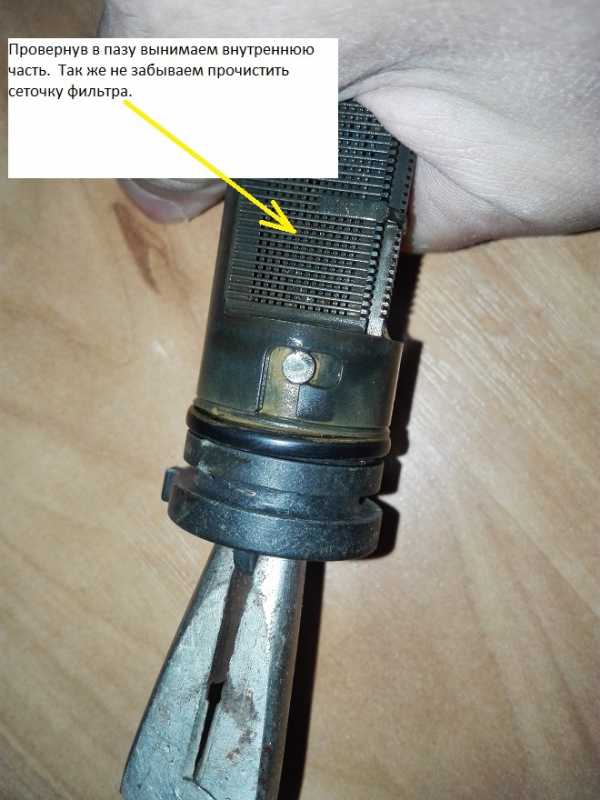

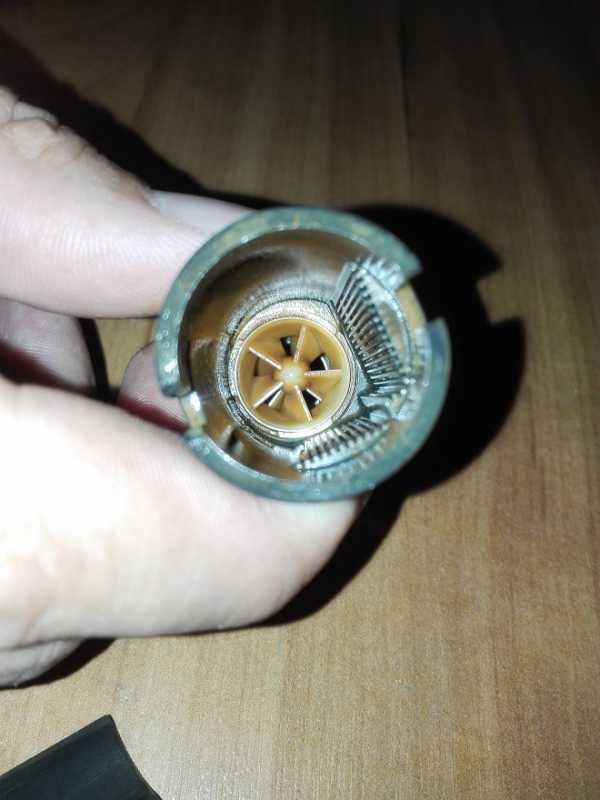

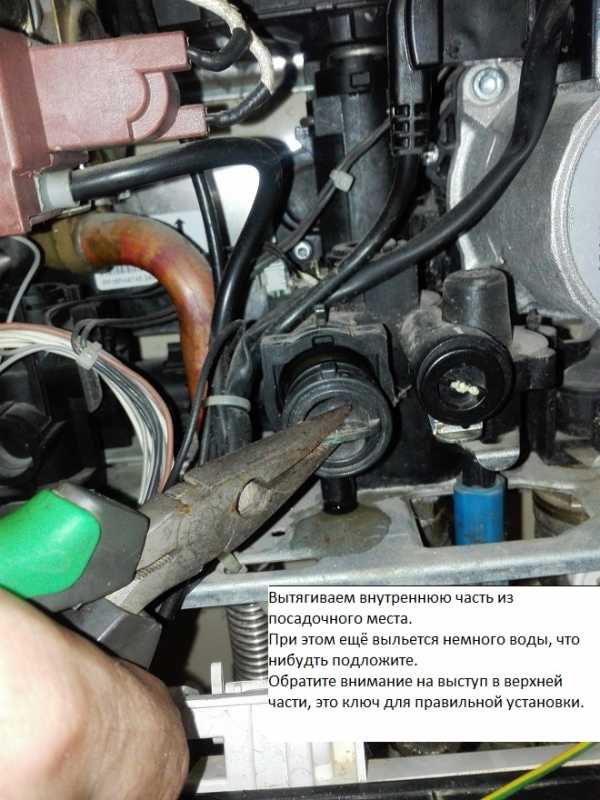

А вот она и турбинка! Теперь нам её нужно извлечь из корпуса. Смотрим ниже.

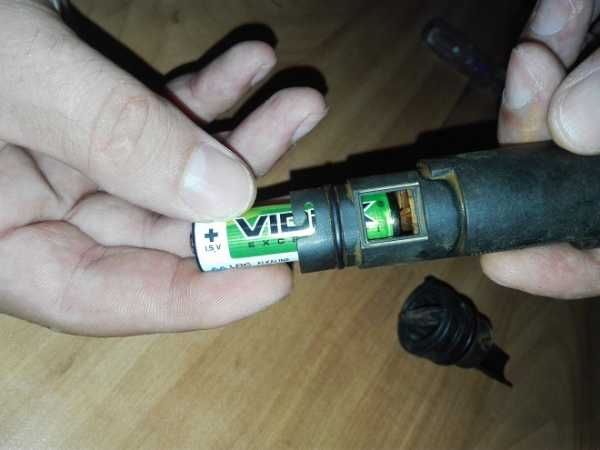

Это удобно делать пальчиковой батарейкой, она как раз входит внутрь, ею и выдавливаем нужный нам узел.

Извлечение завершено, турбинка вся в рыжем налёте от воды его тоже не помешает оттереть.

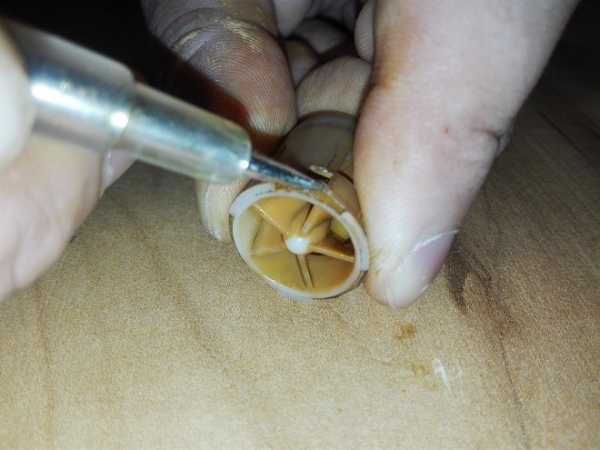

Теперь нужно аккуратно вскрыть и этот узел, там имеется три фиксатора, один из них будет шире других, это ключ для правильной сборки.

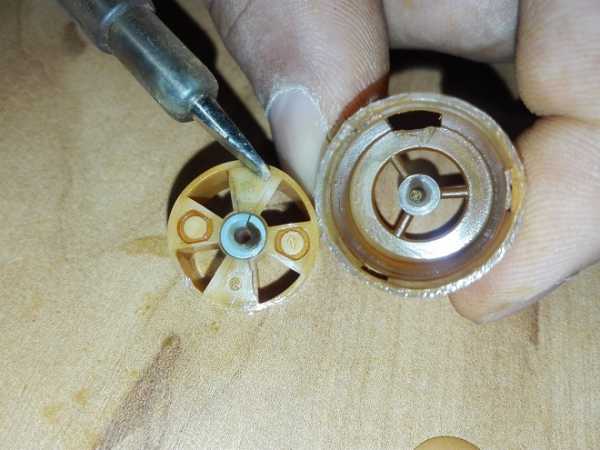

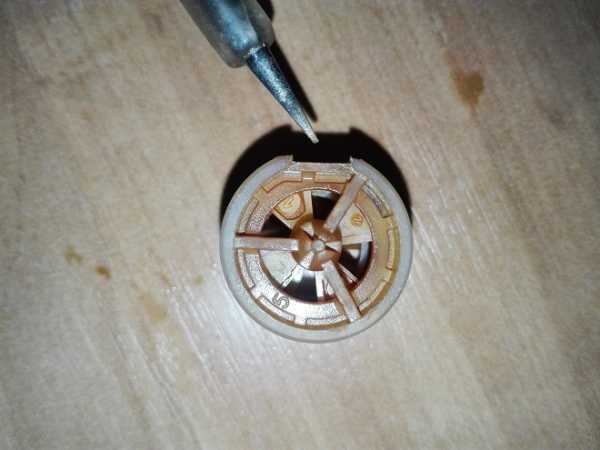

На верхнем фото я отвёрткой указываю на тонкую фторопластовую шайбочку. Именно её я и поставил туда чтобы увеличить зазор между плоскостью турбинки и корпуса.

Без шайбочки, находясь на оси, плоскости турбинки и корпуса соприкасались и отполировавшись, как магниты прилипали друг к другу и турбинка не вращалась, это и было причиной того что мозги котла не получали сигнала проходящей воды.

Шайбу я снял с механизма от старого кассетного магнитофона (у меня этого барахла полно) а так вообще её можно самому вырезать из плотного полиэтилена, например от пластиковой бутылки или какой либо упаковки.

На этом фото видно, что у этих плоскостей соприкосновения не было, они  рыжие от воды.

Собираем в обратном порядке, обращаем внимание на указанную выше выемку. Она должна быть при установке узла в корпус направленна в определённую сторону.

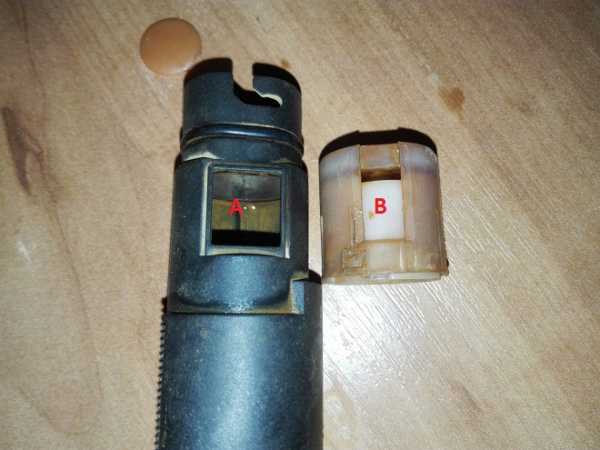

А именно нужно совместить стороны А и В.  По другому не залезет. На помощь снова придёт батарейка, чтобы посадить узел до упора.

Вставляем в пазы и проворачиваем,  обращаем внимание что выступы  и направляющие с противоположных сторон имеют разные размеры. Решите логическую задачку 🙂

Всё, теперь всё это вставляем в котёл, фиксируем скобой и не забываем открыть кран и запитать котёл водой до нужного давления.

После запитки котла рекомендую включить режим продувки, чтобы выгнать воздух из теплообменников. Для этого нажимаем кнопку ESC на пять секунд, режим продувки запустит циркуляционный насос, этот режим запускается на 6 мин. Его можно отключить в ручную ещё раз нажав ESC.

С этим пунктом пожалуй всё. Переходим к следующему хитрому способу.

Нет горячей воды, котёл выдаёт ошибку H 45.  Проверяем датчик NTCs

Эта проблема тоже возникла с горячим водоснабжением от двухконтурного котла Аристон Clas 24FF

Проявлялась проблема следующим образом, включая ГВС котёл зажигается, но через несколько секунд гаснет  и выдаёт ошибку h55. Конечно цифровое значение этой ошибки может отличатся в каждом отдельном случае, но у меня было h55.

Проблема данной неисправности в датчике NTCs  это датчик температуры на подаче в контур ГВС. По сути он определяет температуру нагревания воды которая поступит в ваш кран. Кстати не во всех модификациях котлов Clas 24 этот датчик имеется. Но в моём котле он стоит.

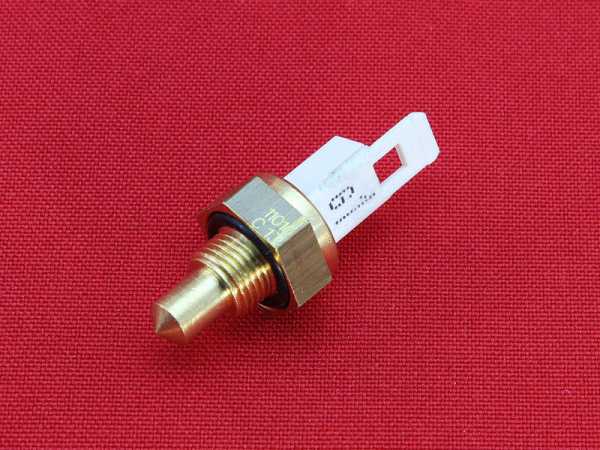

Датчик NTCs, что он из себя представляет?

Датчики NTC  Представляют из себя терморезисторы. Это элементы которые изменяют своё сопротивление в зависимости от температуры в мануале по ремонту котла имеется таблица в которой указанны зависимость сопротивления от температуры.

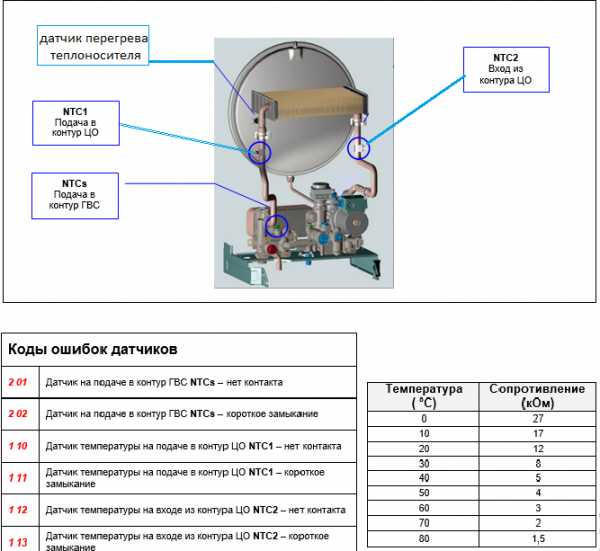

Смотрите рисунок, внизу, справа.

Как определить неисправность и убедится что виноват именно датчик

Когда я измерил  мультиметром сопротивление датчика то оно было 2,5 кОм. Согласно таблице такое сопротивление он должен иметь при температуре более 60 градусов, но он был холодным. Теперь понятно почему котёл не запускался в режиме ГВС, датчик показывал, что вода и так слишком горячая, зачем её греть?

Показания датчика могут быть изменчивыми, так через некоторое время я вновь измерил сопротивление датчика и оно показало 10 кОм что нормально для температуры холодной воды. Датчик был не стабильным.

Чтобы проверить свою версию я сделал следующее: Отсоединил фишку с проводами от датчика. Смотрим фото.

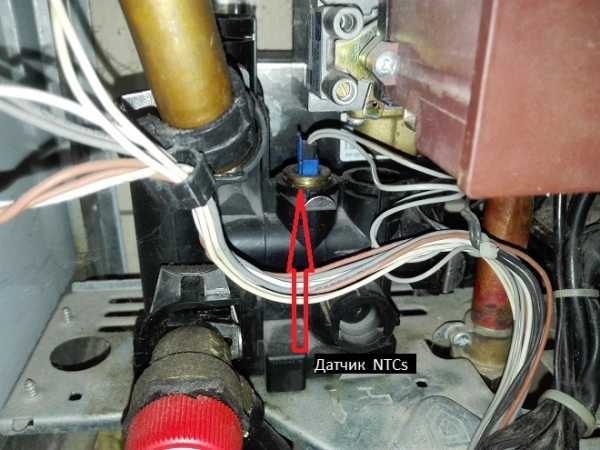

Расположение датчика NTCsВместо датчика подставляем резистор

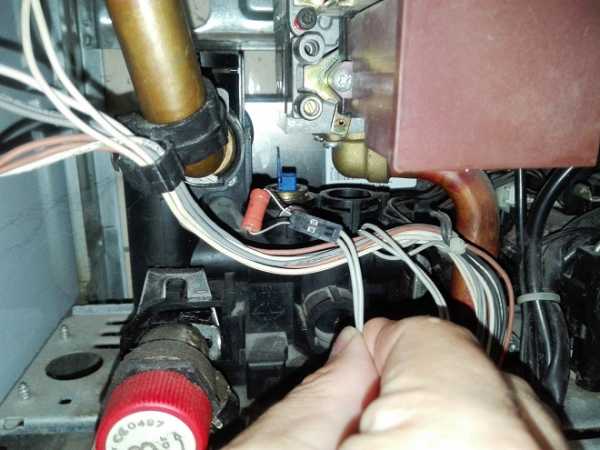

И в отверстия фишки, вместо датчика вставил резистор номиналом 20 кОм, с таким сопротивлением «Мозги» котла будут воспринимать температуру воды как холодную, менее 10 градусов «Нужно греть», — подумают они и включат котёл. Именно так всё и получилось.

Запускаю котёл и… Вуаля  всё работает. Вывод, нужно менять погружной датчик NTCs.

Поскольку датчик имеет прямой контакт с водой, перед его заменой необходимо перекрыть подачу воды и слить воду из котла.

Кстати, с этим датчиком могут возникнуть и другие ошибки которые отобразит индикатор котла.
Это такие ошибки как:
201 — Указывает на обрыв датчика или проводов идущих к нему.

202- Показывает что произошло замыкание. Это может быть как сам датчик, так и опять же провода.

Важное заключение

Подставить резистор, это не плохой способ убедится в неработоспособности датчика. Но оставить котёл так работать, продолжая обманывать схему котла, не стоит, всё же нужно приобрести датчик и заменить его.

Нужно понимать, что сопротивление подставленного резистора не будет изменятся при изменении температуры воды, а этот датчик в паре с другим, регулирует силу пламени, а точнее от разницы показаний между этими датчиками, электроника регулирует силу пламени. Так осуществлена регулировка температуры ГВС и защита от образования накипи в теплообменниках.

Однако в крайнем случае можно немного воспользоватся, например тем вечером мы все искупались, а уже на следующий день я нашёл новый датчик и заменил его.

Предохранительный клапан пропускает воду

С предохранительным клапаном тоже были приключения. Однажды после капитальной профилактики всего гидроблока котла спускной клапан начал подтекать, то есть прокладки, резиновые колечки уже поизносились и стали пропускать.

Выход из положения: Можно просто подмотать фумлентой. Но однажды пришлось применить креативность. Фумленты не было, искал выход из положения роясь в ящике с разным хламом, и нашёл его …. в шприце.

Да да, в медицинском, одноразовом шприце, он среди хлама валялся поскольку использовался как маслёнка для машинного масла. Его поршень резиновый колпачок, срезав с него лишний конус получилась одна широкая прокладка, как раз вместо двух колечек. Подошло отлично, до сих пор так и стоит. Единственное, что я ещё сделал так это перед установкой, нанёс на эту прокладку слой густой смазки типа солидол. Я использовал смазку для буров от перфоратора.

А в другом случае предохранительный клапан подтекал не в месте соединения с основным блоком, а прямо через сопло, то есть не держал уже сам клапан, а не его соединение.

После его разборки стало ясно почему. Внутри клапана пружиной к корпусу прижимается резиновый колпачок, который и перекрывает выход воды до определённого значения давления. На внешней (запирающей) плоскости этого колпачка продавилась выемка и она мешала плотному контакту с корпусом. Сняв этот колпачок, (он по форме напоминает напёрсток) внутрь него нужно заложить что нибудь плоское подходящее по диаметру, я вырезал из картона кружочки и использовал их. Так можно немного усилить силу прижатия и устранить протекание.

Ну вот теперь всё! Делитесь Вашим мнением и Вашими хитростями в ремонте.

Для этого есть лента комментариев.

blogvp.ru

как работает, причины срабатывание и как проверить работоспособность

Датчик тяги газового котла – это специальное приспособление в газовом оборудовании, цель которого вне зависимости от стоимости, возможностей функционала и конструкции – безопасность.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Представляет собой автоматику, которая отвечает за охрану человеческого здоровья от чрезмерного скопления угарного газа, а также гарантирует безаварийную работу всей конструкции.

Датчик тяги для газовых котлов Beretta Ciao

Принцип работы

Принцип работы датчика тяги газового котла заключается в своевременной подаче сигнала клапану, который перекрывает подачу газа к горелке. Приспособление срабатывает, если происходит нарушение тока сгораемых продуктов в верном и естественном направлении (от котельного оборудования по дымоходу на улицу). В противном случае дым из угарного, углекислого газа, паров воды, сажи будет проникать в дом, где стоит котёл, и может нанести вред здоровью человека.

Разобраться, как работает датчик, не сложно. Всё основано на стандартных законах физики. Он представляет собой биметаллическое реле, которое работает на включение/отключение котла. Внутри термореле расположена металлическая полоска, которая реагирует на изменением температуры

Следующее, что пользователь должен знать, – это то, что приспособление настраивается на температуру в соответствии с топливом, которое используется. Если это природный газ, то температура 75-950 °С. Если применяется сжиженный газ, то 75-1500 °С.

Если датчик почувствует, что тяга в газовом оборудовании очень плохая, то произойдёт увеличение его нагрева газов дыма и последующая блокировка отключение (сразу же, после нескольких минут после включения).

В газовых котлах с открытой камерой сгорания (атмосферных агрегатах) предохранительный термостат контролирует наличие тяги и температуру уходящих газов, с закрытой камерой сгорания (турбированных агрегатах) — напор выдуваемого воздуха турбиной.

Подробнее о видах газовых котлов можно прочитать в этой статье.

Можно ли отключить

При монтаже датчика и пользовании газовым оборудованием зачастую можно наблюдать периодические отключения в работе. В таком случае может возникнуть желание отключить прибор тяги полностью. Однако не стоит спешить.

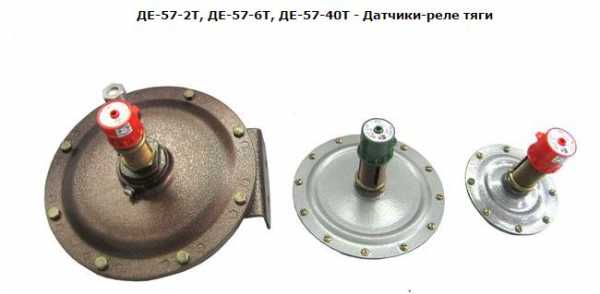

Датчик тяги для газового котла АОГВ и АКГВ

На это есть несколько причин:

  1. Во-первых, отключение датчика может говорить о плохих тяговых характеристиках. Слабая интенсивность движения газов дыма приводит к опрокидыванию тяги в котельном оборудовании. Вредные пары в большом количестве при этом будут поступать в дом.
  2. Во-вторых, проблема может заключаться в обратной тяге. Образуется воздушная пробка. Отходящие газы дыма движутся до определённой отметки в дымоходе, а затем опускаются назад. Это происходит из-за слабого прогрева трубы, плохой теплоизоляции.

Конечно, теоретически произвести отключение датчика можно, но это влечёт большую опасность. Если вдруг возникнет аварийная ситуация, то защиты никакой не будет. Поэтому функционировать газовому агрегату без такого контролёра не рекомендуется.

Причины срабатывания

Поводом срабатывания автоматической системы контроля могут быть разные неполадки в установке конструкции дымоудаления, сбои самих параметров датчика.

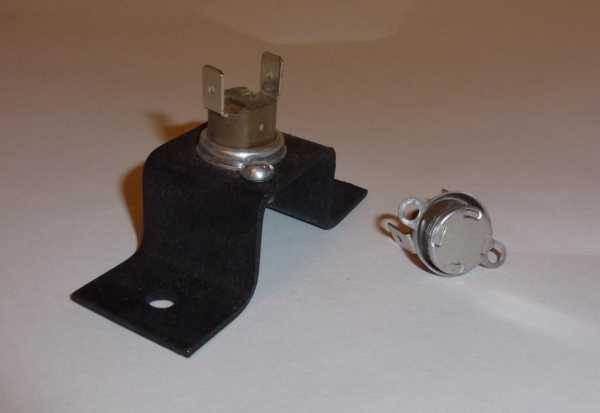

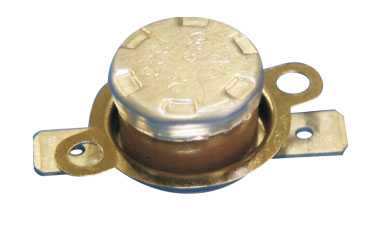

Предохранительный термостат отходящих газов 70 °С

Рассмотрим самые распространённые:

  1. Сильный ветер. Порыв ветра может задуть газовую горелку. Чтобы этого не случилось, приобретают стабилизатор для агрегата и устанавливают его на месте выходного патрубка.
  2. Засорение дымоходной системы. В данном случае потребуется чистка.
  3. Слабые тяговые параметры. Датчик тяги газового котла реагирует при нагреве 950-1500 °С. Из-за сложности отвода дыма, происходит перегрев внутри дымоудаляющей системы и отключение газового клапана.
  4. Неверный монтаж газового оборудования.
  5. Неправильность расчёта габаритов дымохода. Высота дымохода измеряется в зависимости от отдалённости трубы от конька кровли. Рекомендуемое расположение – точно по центру крыши. В данном случае оголовок будет возвышаться над коньком более чем на полметра.

Как проверить работоспособность

Смена датчика тяги газового котла может понадобиться в случае серьёзных нарушений в функционировании отопительного оборудования. Например, если котёл постоянно отключается, и при этом существенных проблем в дымоходной системе нет. Или если контролёр начинает работу, а через в среднем 25 минут – отключается. Очередной запуск начинается только после полного остывания датчика.

Как проверить датчик тяги газового котла:

Способ 1.

В том месте, где крепится датчик, прикрепляется зеркало. В процессе функционирования котельного оборудования поверхность не должна вспотеть.

Способ 2.

Можно проверить датчик уходящих газов, прикрыв дымоход заслонкой не полностью. Если всё хорошо, котёл должен тут же отключиться.

Способ 3.

Двухконтурный агрегат переводят в режим горячего водоснабжения без отопления. Открывают полностью кран. Если в этом режиме произошло отключение контролёра, то велика вероятность, что проблема и заключается в этом датчике тяги.

На рынке котельного оборудования и приспособлений к нему предлагают датчики тяги газового котла многие производители. Из них Евросит, Sitgroup, КАРЕ, Junkers, Dion и другие.

Все контролёры применяются к разным агрегатам:

  • к настенным;
  • напольным котлам;
  • газовым колонкам.

Поэтому следите за работоспособностью датчика тяги газового котла.

teplofan.ru

Комнатный регулятор температуры для газовых котлов,виды,принцип работы,экономия

Тема экономии энергии сейчас актуальна больше всего, тарифы дорожают, а экономить и жить в комфорте хочется всем. Вот и я решил разобраться в вопросе экономии тепловой энергии. С этим мне помог датчик комнатной температуры для газового котла. Казалось бы, небольшая электронная коробочка, но именно благодаря ей, я стал платить на 30% меньше. Давайте разберем все по порядку.

Какие бывают датчики комнатной температуры для газового котла

Проводные – связь котла с контроллером обеспечивается проводным соединением (требует дополнительной установки).

Беспроводные – весь рабочий процесс регулируется при помощи радиосигнала.

В комплект беспроводного термостата входят два блока, один из которых устанавливается возле котла и подключается к его клеммам, а второй устанавливается в помещении, из которого предполагается осуществление контроля работы системы отопления.

Оба блока связаны между собой по радиоканалу. Для удобства использования контрольный блок оснащают мини-клавиатурой и жидкокристаллическим дисплеем.

По выполняемым функциям комнатные термостаты делятся на:

Простые – могут только поддерживать заранее заданную температуру в помещении.

Простые датчики

Программируемые – их ещё называют программаторами. Они обладают богатым набор функций: вы можете изменять ряд параметров котла дистанционно, настраивать температурные режимы «день» и «ночь», программировать отопительную систему по дням недели.

программируемые датчики

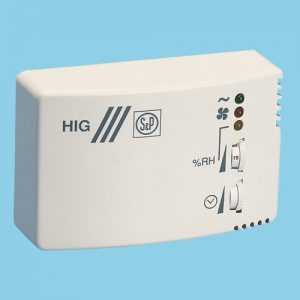

С встроенной функцией гидростата – они позволяют наблюдать за уровнем влажности в любых помещениях, где есть необходимость контроля микроклимата. Имеют встроенный режим уменьшения и увеличения влажности.

С встроенной функцией гидростата

Самыми востребованными на российском рынке являются термодатчики таких марок, как Siemens, IMIT, Thermolink и Baxi.

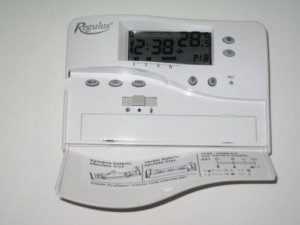

Комнатный регулятор температуры для газовых котлов

Для того чтобы не ошибиться в выборе программатора и приобрести подходящую модель, достаточно придерживаться простых советов специалистов:

Особенности выбора

  1. Желательно, чтобы котел и аксессуары к нему были изготовлены одним производителем.
  2. Мощные модели отопительного оборудования можно эксплуатировать с любыми вариантами программаторов.
  3. Перед покупкой стоит рассчитать необходимые технические параметры, иначе велика вероятность простоев оборудования.
  4. При необходимости установки прибора высокого мощностного класса может потребоваться смена проводки, поэтому лучше посоветоваться со специалистом.

Остались сомнения? Всегда можно приобрести дешевую модель с минимальным набором функций и опций. Ее эксплуатация наглядно покажет, насколько целесообразна установка дорогостоящих дополнительных аксессуаров.

Как подключить температурный датчик для газового котла

В котельной устанавливается прибор, принимающий сигнал. Он представляет собой блок с определенными регулировками. Соединяется с газовым клапаном или устройством, контролирующим работу систем газового котла. Так осуществляется подключение беспроводного терморегулятора.

Более простые термостаты сообщаются с системами агрегата напрямую с помощью соединяющих их проводов. Как именно и куда непосредственно присоединять то или иное устройство, подробно описано в прилагаемом к изделию руководстве по эксплуатации.

Принцип работы датчика комнатной температуры газового котла

Беспроводной комнатный термостат для котла отличается простым принципом работы. Пользователю необходимо лишь установить подходящую температуру в помещении, а техника уже сама будет контролировать работу газогорелочного оборудования. Котел будет работать только в том случае, если температура воздуха в доме или квартире будет ниже указанной.

Термостаты, представленные на рынке бытовой техники, имеют различный порог срабатывания. Есть модели, которые способны моментально реагировать на снижение температуры на четверть градуса. Однако большинство термостатов имеют чувствительность, равную одному градусу.

При этом терморегулятор отключает оборудование только в том случае, если температура в помещении достигает уровня чуть выше того, который указал пользователь. Что примечательно, датчик выключает не только горелку, но и циркуляционный насос, тем самым сохраняя его рабочий ресурс.

Зачем нужен датчик температуры

И для кто до сих пор не понял…

По сути, терморегулятор является прибором, позволяющим регулировать температуру в помещении в автоматическом режиме. Можно возразить, что регулировать режимы работы котла легко и без автоматики, то есть вручную. При этом термостат становится ненужной роскошью, влекущей лишние затраты средств. Рассмотрим все за и против установки таких аксессуаров.

При работе газовых котлов регулирование микроклимата в помещениях осуществляется за счет изменения температуры теплоносителя. При достижении заданного показателя котел отключается, а при его понижении включается вновь. При изменении наружных температур необходимо изменять параметры системы отопления, причем делать это требуется вручную. В результате вмешательства в работу котельного оборудования требуются в течение всего отопительного сезона.

Время и внимание, отнимаемое котлом при ручной регулировке его работы — не самые важные проблемы. В подобном режиме происходят частые пуски/отключения котла, что не самым лучшим образом сказывается на его работоспособности, да и на надежности системы в целом. Есть еще одна проблема. При работе котла в режиме постоянного включения/выключения циркуляционный насос продолжает функционировать. Являясь энергопотребителем, он увеличивает расходы электроэнергии, что повышает финансовые затраты на отопление. Не говоря уже о негативном влиянии на работу системы.

Как видите, ручное управление для высокотехнологичного газового котла — не самый лучший вариант. Теперь рассмотрим, что способен изменить терморегулятор. Прибор имеет датчики комнатной температуры, которые отслеживают температуру не воды в системе, а воздуха в помещениях. В результате включение/отключение котла происходит при отклонении от заданного температурного режима, а не при снижении нагрева воды.
Частота пусков/отключений существенно уменьшается. При программировании устройства можно установить оптимальный порог для срабатывания подобного датчика. Кроме того, можно установить время задержки включения либо отключения котла при срабатывании датчиков. Это позволит минимизировать вероятность запуска отопительного прибора при кратковременном снижении температуры, например, в результате сквозняка.

Как показывает практика, установка программатора позволяет сэкономить 25–30% энергии. Прибор не допускает перерасхода топлива. При отключении котла автоматически отключается и циркуляционный насос, что экономит электроэнергию. Все это говорит в пользу установки комнатных термостатов.

Окупаемость таких аксессуаров не вызывает сомнений. На рынке представлены различные модели термостатов, отличающиеся не только техническими параметрами, но и ценой. Подобрать оптимальный аксессуар не представляет труда. В качестве примера можно назвать терморегуляторы TAM0 11MI, Menred RTC 70, Raychem TE Basic, DEVIreg Touch, Nest, отечественный MCS 300 и т.д.

Сколько можно сэкономить?

Поскольку воздух в доме остывает не так быстро, как теплоноситель в системе, число циклов включения и выключения котла сокращается в несколько десятков раз после установки датчика. Без сомнений, такая работа техники заметно продлевает срок ее эксплуатации, а также способствует экономии электроэнергии и топлива. Кроме того, это очень удобно, поскольку вам не нужно вручную настраивать котел каждый раз, когда в доме становится теплее или холоднее. Достаточно однажды задать желаемую комфортную температуру, и она будет поддерживаться в помещении в постоянном режиме.

В большинстве случаев, когда тепло в доме или квартире будет обеспечиваться другими факторами, котел будет отключен. К примеру, помещение может дополнительно нагреваться, если в нем увеличивается количество людей, или тогда, когда солнце обогревает его снаружи. Если ваша квартира расположена между другими квартирами – имеет смысл установить датчик, ведь отчасти ваше жилище будет отапливаться за счет высокой температуры в соседских квартирах.

Говоря об экономии, стоит отметить, что отопительное оборудование, не оснащенное термостатом, расходует около 30% дополнительной энергии. Такой перерасход моментально отражается на семейном бюджете.

Альтернативный «бонус», который получает владелец котла с комнатным датчиком, — гораздо более щадящий режим эксплуатации техники без дополнительного износа. Оборудование прослужит вам гораздо больше, если вы укомплектуете его термостатом.

Таким образом, сделать вывод о целесообразности покупки беспроводного комнатного термостата для котла нетрудно.

Статьи предоставлены ресурсами: prostokotel.ru;mynovostroika.ru;cotlix.com;gidotopleniya.ru

Большое спасибо за информацию!





'; blockSettingArray[2]["setting_type"] = 1; blockSettingArray[2]["element"] = "h2"; blockSettingArray[2]["elementPosition"] = 0; blockSettingArray[2]["elementPlace"] = 1; var jsInputerLaunch = 15;

prof-kirpich.ru

как работает датчик перегрева, ионизации и наличия пламени колонки

Принцип, на котором основана работа датчика тяги, - линейное расширение материала при значительном нагреве

Газовый котел – это сложное водонагревающее устройство. Оно работает с использованием очень опасного источника энергии. Именно поэтому производители стараются обеспечить максимально безопасную работу устройства. Ее обеспечивают различные датчики, одним из которых является датчик тяги газового котла. О том. Что это за устройство, и как оно работает – читайте далее.

Содержание материала:

Назначение датчика тяги

Чтобы лучше понять, как работает колонка и почему она отключается, нужно изучить принцип работы ее составляющих. Одной из главных деталей подобного устройства является датчик тяги.

Датчик тяги или термореле – это устройство для определения интенсивности тяги в дымоходе газового котла

Датчик тяги или термореле определяет силу тяги в газовом котле. Именно он подает сигнал о том, что тяга колонки перешла допустимые границы.

Нормальная тяга в газовом котле обеспечивает выход продуктов горения не в комнату, а на улицу. При нарушении этого процесса продукты горения начинают скапливаться в квартире, что оказывает негативное влияние на ваше здоровье.

Помимо функции обеспечения вывода наружу продуктов горения, тяга отвечает еще и за нормальное сжигание газа. Если газ в колонке не будет гореть, то дорогостоящее устройство может сломаться.

Недостаточная тяга может стать причиной затухания колонки, поэтому если у вас возникла такая проблема, прежде всего, проверьте именно тягу в котле. Именно этот показатель является самой частой причиной неправильной работы колонки.

Именно датчик тяги помогает вовремя выбрать неправильную работу котла и устранить ее причины. Без этого элемента безопасность функционирования такого устройства не будет полноценной.

Как работает датчик тяги в газовом котле

Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.

Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле

На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.

Типы датчиков в котлах разного вида:

  1. Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода. Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
  2.  Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.

Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.

Из-за чего может сработать датчик тяги:

  • Из-за засорения дымохода;
  • При неправильном расчете размеров дымохода или некорректной его установки.
  • Если сам газовый котел был установлен неправильно;
  • Когда в котле с принудительной тягой был установлен вентилятор.

При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.

Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.

Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.

Что такое датчик перегрева

Помимо датчика тяги, существует также датчик перегрева. Он представляет собой устройство, который предохраняет воду, нагреваемую котлом от закипания, которое происходит при повышении температуры свыше 100 градусов по Цельсию.

Датчики температуры для котла - это один из вспомогательных элементов автоматизации для управления системой отопления, позволяющий определять температуру среды

При срабатывании такое устройство выключает котел. Датчик перегрева работает исправно только при правильной установке. Повышение температуры воды без этого устройства, грозило бы выходом из строя газового котла.

Датчики нагрева производятся на базе терморезисторов, биометрических пластин или рабочих датчиков NTC.

Датчик наличия перегрева следит за повышением температуры в контуре нагрева. Он устанавливается на выходе из теплообменника контура нагрева. При достижении критической температуры размыкает контакты и отключает котел.

Причины срабатывания датчик перегрева:

  • Подобное устройство может сработать при слишком сильном нагреве воды в колонке;
  • При плохом контакте датчика;
  • Из-за его неисправности;
  • Если датчик имеет плохой контакт с трубой.

Для того, чтобы сделать датчик нагрева более чувствительным используют теплопроводящую пасту. При перегреве датчик блокирует работу котла. Современные устройства способны указывать код поломки на дисплее.

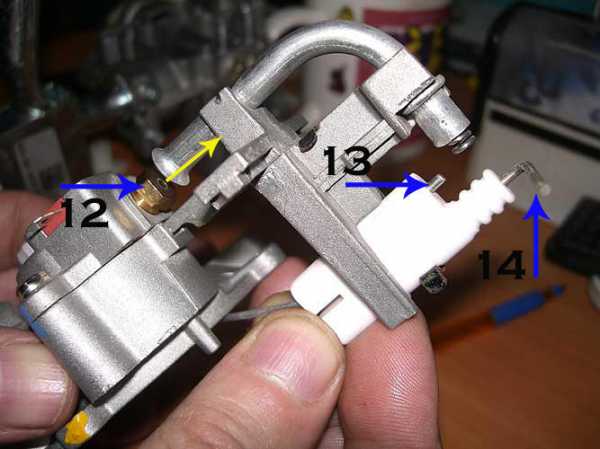

Датчик ионизации пламени

Датчик ионизации пламени – это еще одно устройство, обеспечивающее безопасную работу котла. Такой прибор следит за наличием пламени. Если в процессе работы датчик засечет отсутствие огня, то он может отключить котел.

Наличие пламени контролируют либо с помощью ионизационного электрода, либо с помощью фотодатчика

Принцип работы такого устройства основан на образовании ионов и электронов при сжигании пламени. Ионы, притягиваясь к электроду ионизации, вызывают образование ионного тока. Данное устройство соединяется с датчиком контроля горения.

Когда проверка датчиком засекает образования достаточного количества ионов, газовый котел работает нормально. Если уровень ионов снижается, то датчик блокирует работу устройства.

Главными причинами срабатывания датчика ионизации является неправильное соотношение газ-воздух, загрязнение клапана или срабатывание электрона, а также при оседании большого количества пыли на устройство розжига.

В определенных местах к воздушному тракту запальника подключаются манометры. Сам ионизационный электрод монтируется на корпус запальника через специальную втулку, и соединяется с выходом автомата запальника.

Для чего нужен датчик тяги газового котла: принцип работы (видео)

Датчик в устройстве газового котла обеспечивают его правильную и безопасную работу. Если у вас сработало одно из устройств, нужно проверить возможные причины такой проблемы и устранить их.

kitchenremont.ru

Датчики протока воды - для газового котла и для насоса, Grundfos upa 120 и другие, цены на них

Работа современных бытовых и промышленных приборов во многом зависит от правильной и бесперебойной работы электронных устройств. Во многом такое положение дел устраивает, однако, как только происходит сбой, нормальный ритм жизни превращается в сплошную нервотрепку. А ведь в принципе ничего страшного не происходит просто один из компонентов выходит из строя.

Именно к таким компонентам современных бытовых приборов и относится датчик протока воды. Нехитрое устройство, которым снабжены газовые водогрейные котлы, системы автономного водоснабжения, системы полива, насосы скважин.

Как и у всех электронных компонентов, у датчика протока води тоже существуют принципы, по которым он работает. В принципе здесь все просто, весь смысл его работы заключается в том, чтобы сигнализировать о том, есть ли движение воды или нет. Датчик устанавливается, к примеру, в трубу. При закрытом кране, движения воды нет, а как только кран открывается, начинается движение воды и срабатывает датчик, контакты замыкаются и сигнал уходит на плату управления.

Правда, необходимо сразу указать, что предварительно датчик настраивается на определённый порог чувствительности – это когда движение воды должно достигнуть определённой отметки, к примеру, 1,7 литра в минуту. Вот тогда датчик и включится, при этом будет продолжать работать до тех пор, пока скорость подачи воды не уменьшится ниже отметки, и тогда контакты разомкнутся, и плата управления перестанет получать сигнал.

Области применения

В бытовых условиях датчики протока воды нашли своё применение в основном в приборах, где требуется постоянный контроль за системами жизнеобеспечения дома и соблюдением определённого режима их функционирования. Контролируя подачу воды, датчики движения позволяют существенно снизить затраты на содержание жилища, делают жизнь намного комфортнее и безопаснее.

Для газового котла

Основным местом применения датчика протока воды в современных домах стали газовые котлы. Оснащенные такими датчиками современные газовые котлы совмещают в себе функции водогрейного аппарата и котла обогрева.

Датчик протока воды установленный на трубопроводе подачи водопроводной воды реагирует на начало движения воды при открытии крана горячей воды.

Датчик посылает сигнал на плату управления котла, и электроника выключает циркуляционный насос отопления, гасит газовые форсунки отопления, перекрывает клапан циркуляции воды в системе отопления. А дальше плата включает форсунки подогрева проточной воды и в теплообменнике начинается процесс подогрева воды. При закрытии крана, датчик фиксирует остановку движения воды, о чем сигнализирует на плату управления.

Для насоса

Многие современные домовладения оснащаются системами автономного водоснабжения. Подобные системы позволяют иметь в частном доме уровень комфорта сопоставимый с квартирами, но при этом не зависеть от централизованного водопровода.

Система, состоящая из насоса, бака для воды и системы управления позволяет обслуживать все необходимые для комфортного проживания системы – стиральные машины-автоматы, посудомоечные машины, пользоваться горячей водой и туалетом.

Роль датчика протока воды заключается в том, что когда включается любой из подсоединённых к системе водоснабжения приборов или начинается отбор воды, датчик включает насос и автоматически начинается подача воды. При этом неважно начинается ли стирка, открывается ли кран на кухне или спускается бачок унитаза.

Еще одним вариантом использования датчиков протока воды являются системы автоматического полива. Здесь, кроме функции открытия датчик расхода контролирует количество воды, используемое для полива. Такая функция необходима для контроля дозированного полива и избежания переувлажнения почвы. Датчик установленный на центральном трубопроводе подает информацию на пульт управления системой.

Виды

Сегодня наибольшее применение нашли датчики протока воды двух видов ― датчик Холла и реле герконовое.

Датчик проточной воды, основанный, на принципе работы датчика Холла (его называют еще расходомер) представляет собой небольшую турбину, на которую насажен магнит. При вращении турбины, магнит создаёт магнитное поле и как турбина на гидроэлектростанции генерирует небольшие электрические импульсы, которые поступают на плату управления котла. Скорость вращения турбины зависит от скорости подачи воды, чем больше поток, тем четче импульсы. Таким образом, благодаря датчику Холла возможно не только сигнализировать о протоке воды, но и о скорости подачи воды.

Герконовый датчик протока воды представляет собой датчик, основанный на использовании принципов магнита. Принципиально этот датчик выглядит так – внутри камеры из композитного материала находится магнитный поплавок, при увеличении давления воды, поплавок перемещается по камере и воздействует на геркон.

Геркон, а это не что иное, как две магнитные пластины в камере без воздуха, под действием магнитного поля поплавка размыкается, и плата управления переводит работу котла в режим горячего водоснабжения.

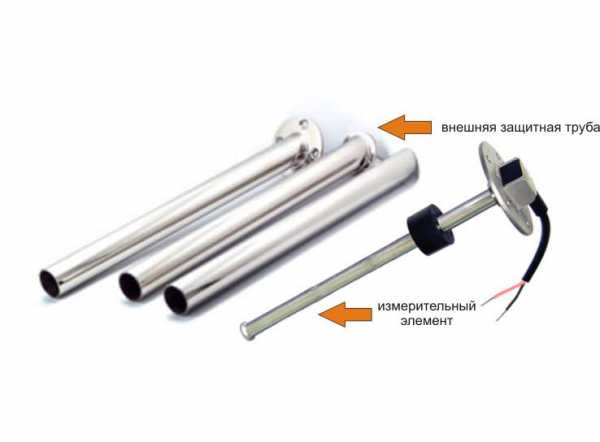

Герконовый датчик уровня воды:

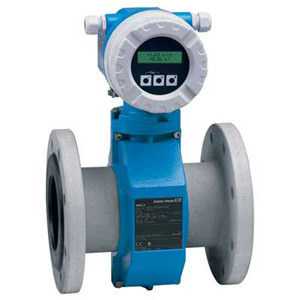

Расходомер воды:

Установка

Учитывая то, что большинство датчиков протока воды конструктивно входят в состав приборов, установка их требуется только в случае замены при выходе из строя. Однако, встречаются ситуации, когда датчик протока воды необходимо устанавливать отдельно, например, когда возникает необходимость увеличить напор подачи воды.

Ведь нередко случаются ситуации, когда в системе центрального водопровода недостаточное давление, и для включения газового котла в режим горячего водоснабжения необходимо создать хороший напор. В таком случае устанавливается дополнительный циркуляционный насос, оборудованный датчиком протока воды.

В данном случае датчик устанавливается после насоса, таким образом, при начале движения воды датчик включает насос, и давление воды повышается.

Обзор моделей и цены

Датчик протока воды для насоса Grundfos UPA 120

Основное применение – автоматическое управление насосом системы водоснабжения. Датчик предназначен для обеспечения водоснабжения индивидуального дома, квартиры, оснащенной индивидуальной системой водоснабжения. Включение автоматики датчика происходит при устойчивом потоке жидкости в диапазоне 90-120 литров в час.

Основное предназначение – защита насоса от холостого хода. Датчик используется с насосами повышения давления GRUNDFOS серии UPA. Данные агрегаты имеют небольшие линейные размеры, что позволяет производить монтаж непосредственно в линию водопровода.

Использование датчика позволяет работать насосу в нескольких режимах работы, позволяющих как автоматическое включение, так и включение при необходимости. Автоматика датчика отключает насос в случае повышения давления в водопроводе до нормального показателя.

Характеристики:

  • запуск насоса производится при расходе воды 1,5 литра в минуту;
  • рабочее напряжение датчика – 220-240 В;
  • частота потребляемого тока – 50-60 Гц;
  • максимальный потребляемый ток – 8А;
  • потребляемая мощность – до 2,2 кВт;
  • диапазон рабочих температур – 5-60 градусов Цельсия;
  • степень защиты – IP 65;
  • производитель – GRUNDFOS;
  • страна производитель – Румыния, Китай;

Цена – 30 долларов.

Датчик протока воды серии GENYO – LOWARA GENYO 8A

Продукция компании специализирующейся на производстве различных электронных устройств для систем управления. Модель предназначена для управления насосом бытовой системы водоснабжения на основе фактического расхода воды. Основной особенностью датчика является контроль за давления в водопроводе в процессе работы. Датчик LOWARA GENYO 8A предназначен для пуска насоса при достижении расхода воды в 1,5- 1,6 литра в минуту.

Характеристики:

  • запуск насоса производится при расходе воды 1,5 литра в минуту;
  • рабочее напряжение датчика – 220-240 В;
  • частота потребляемого тока – 50-60 Гц;
  • максимальный потребляемый ток – 8А;
  • потребляемая мощность – до 2,4 кВт;
  • диапазон рабочих температур – 5-60 градусов Цельсия;
  • степень защиты – IP 65;
  • производитель – LOWARA;
  • страна производитель – Польша;

Цена – 32 доллара.

Датчик протока 1.028570

Предназначен для установки в газовых двухконтурных котлах торговой марки Immergas. Совместим с моделями: Mini 24 3 Е, Victrix 26, Major Eolo 24 4E | 28 4E. Датчик протока на горячее водоснабжение предназначен для установки в газовых котлах торговой марки Immergas дымоходных и турбированных версий. Датчик протока выполнен в пластмассовом корпусе с резьбовым подключением. Датчик Холла 1.028570 позволяет получать на выходе из контура горячего водоснабжения воду со стабильной температуры,

Цена 41 доллар.

hqsignal.ru

Для чего нужен датчик тяги и какой выбрать

Для безопасной и автоматической работы газового котла отопления предусмотрена система защиты и автоматики.

...

Она отвечает за поддержание заданного температурного режима, а также за безопасную эксплуатацию агрегата.

Одним из основных элементов защиты агрегата является датчик тяги газового котла.

Назначение датчика тяги

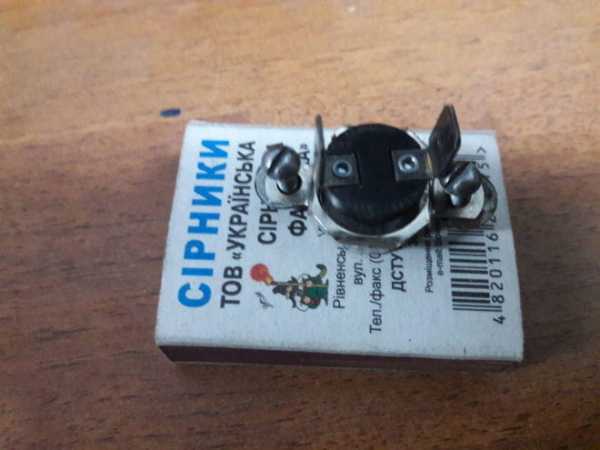

Датчик тяги или термореле – это устройство для определения интенсивности тяги в дымоходе газового котла. Его основной функцией является подача своевременного сигнала о недопустимой величине тяги в котле.

На заметку.
Тяга – это разрежение (высасывание) дымовых газов за пределы помещения. Если не будет тяги или она будет недостаточной, то продукты сгорания начнут скапливаться в помещении, а это вредно для здоровья человека.

Неисправность датчика тяги может обернуться аварийной ситуацией. Ведь наличие достаточной тяги нужно не только для вытягивания дыма, но и для эффективного сжигания газа. Если не будет тяги, то и горение будет нестабильным, а это может сказаться на целостности всего агрегата. Плохая тяга может стать причиной того, что тухнет газовый котел.

Устройство и принцип действия датчика тяги

Существует 2 типа газовых котлов: с естественной и принудительной тягой. Датчики тяги в них тоже разные.

...

В котлах с естественной тягой применяется камера сгорания открытого типа, и тяга создается за счет подбора правильных размеров дымохода (высота и сечение). В таких агрегатах применяется датчик тяги на основе биметаллического элемента. Это пластина определенных размеров с закрепленным на ней контактом. Она устанавливается в газовом тракте агрегата и реагирует на изменение температуры.

Если тяга в котле хорошая, то температура будет низкая. При падении интенсивности тяги температура начнет расти и вызывать расширение металла пластины. Ее материал подобран таким образом, что при достижении критической температуры контакт разъединяется и газовый клапан закрывается. После падения температуры клапан снова замыкается.

Критическая температура устанавливается заводом-изготовителем газового котла и может быть расположена в диапазоне 75-950С.

На заметку.
«Обратная тяга» — это явление происходит при отсутствии разрежения в камере сгорания. Его можно наблюдать только в котлах с естественной тягой и открытой камерой сгорания. При нормальной работе котла происходит постоянное всасывание воздуха в камеру сгорания, а если тяга пропадет, то дым пойдет в обратную сторону, не из помещения, а в него. Это и есть «обратная тяга».

В котлах с принудительной тягой установлена камера сгорания закрытого типа, а тяга создается за счет работы вентилятора. Поэтому в таких котлах применяется датчик тяги в виде пневмореле. Он обеспечивает контроль над работой вентилятора и интенсивностью удаления продуктов сгорания.

Датчик представляет собой мембрану, прогибающуюся от воздействия потока дымовых газов, который создает дымосос. Если поток ослабевает, то напряжение мембраны спадает, в определенный момент происходит размыкание контактов и газовый клапан закрывается.

Причины срабатывания датчика тяги

Поводом для срабатывания датчика тяги могут стать различные факторы:

...

  • Засорение дымохода.
  • Неправильная установка дымохода для газового котла, или ошибка в расчете его размеров.
  • Произведен неправильный монтаж газового котла.
  • Остановка вентилятора (в котлах с принудительной тягой).
Внимание!
Если сработал датчик тяги, то для этого были веские причины, следует в них внимательно разобраться. Но категорически запрещается принудительно замыкать контакты датчика тяги, для возобновления работы котла. Также не допустима работа котла без исправного датчика тяги.

Термодатчик для котлов с естественной тягой и пневмодатчик для котлов с принудительной тягой являются надежными элементами защиты газовых котлов отопления. Для дополнительной защиты можно установить внешний газоанализатор воздуха на предмет загазованности. Это обеспечит полный контроль работы котла, даже при неисправности одного из датчиков.

Популярные модели датчиков тяги для газовых котлов

Датчик тяги Sitgroup G 6070002 – страна производства Италия. Назначение датчика – отключение котла при ухудшении показателей тяги на основании сигнала термореле. Температурная уставка 900С.

Основные технические характеристики
Обозначение Пределы Уставок Величина зоны возврата Давление перегрузки Габаритные размеры Масса
Датчики-реле тяги кПа кПа (кгс/м кв.) кПа мм кг
ДЕ-57-40Т 4-40 5 (500) 80 50×130 0.25
ДЕ-57-6Т 0.6-6 0.6 (60) 18 95×130 0.25
ДЕ-57-2Т 0.04-2.5 0.25-25 10 142×130 0.4

Установка датчика тяги – это обязательное условие безопасной эксплуатации газового котла. Отсутствие датчика может стать причиной несчастного случая.

oteple.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
