Агв 120 технические характеристики – Всё об отоплении

Как правильно выбрать АГВ для отопления: технические характеристики и особенности работы аппаратов

Аббревиатура «АГВ» долгое время воспринималась как общее название всех отопительных котлов, работавших на газе. В действительности же это название торговой марки производства Жуковского машиностроительного завода (сейчас – ОАО «ЖМЗ»). Газовый водонагревательный аппарат представлял собой емкость с теплообменником, подогреваемым газом. Приборы устанавливали в домах, которые невозможно было подключить к системе централизованного теплоснабжения. АГВ-отопление стало популярным в советское время благодаря дешевизне и относительному удобству.

Отопление АГВ: что это такое и как работает

За прошедшие десятилетия появились новые модификации аппаратов, популярность модернизированных АГВ стала меньшей, чем в прошлом веке, но они по-прежнему широко применяются в качестве систем автономного обогрева домов. Котел подключают к батареям. Он обеспечивает дом теплом, при желании может быть использован для горячего водоснабжения.

Внешний вид первых моделей АГВ не отличался эстетичностью, зато они отлично справлялись с функцией отопления небольших домов

Принцип работы АГВ-отопления

Принцип работы аппарата очень прост: газ нагревает теплообменник, который в свою очередь передает тепловую энергию воде в емкости. Продукты сгорания выводятся наружу через дымоход. Отопительная система состоит из труб, верхней разводящей магистрали, обратки и расширительного бачка.

Циркуляция воды осуществляется естественным путем за счет разницы высоты и температуры. Более теплая вода поднимается в верх, поступает в радиаторы, где охлаждается, после чего опускается и возвращается в АГВ. Чтобы компенсировать разницу в объемах теплой и холодной воды, необходим расширительный бачок. Излишки из него вытекают через специальную переливную трубку. Это позволяет избежать избыточного давления в отопительной системе.

Автоматика и безопасность

АГВ снабжен несложной автоматикой, которая открывает клапан подачи газа. Срабатывает автоматика, когда температура воды в баке падает ниже заданного уровня или снижается давление в трубах, гаснет горелка, засоряется дымоход. В модели АГВ-80 предусмотрена простая система безопасности, благодаря которой сливается вода, если рвется мембрана. Это не очень удобно, т.к. в таких случаях нужно полностью менять клапан. В АГВ-120 проблема устранена: аппарат оборудован специальным баллоном с сильфонным регулятором температуры. Модернизированная модель более удобна, чем предыдущая, поскольку позволяет регулировать температуру воды, в АГВ-80 такой возможности нет.

Схема конструкции АГВ

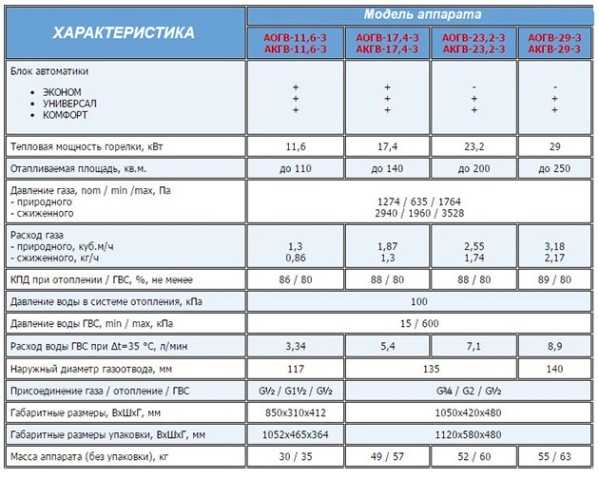

Технические характеристики различных моделей АГВ

Из старых моделей всенародной любовью пользовался АГВ-80, позже – модель 120, сейчас устанавливают АОГВ-23,2-1 АКГВ-23,2-1. Информация об объеме теплоносителя и производительности содержится в самих названиях моделей. Например, в АГВ-80 объем воды составляет 80 литров, в названии АГВ-11 указана производительность – 11 киловатт. КПД современных аппаратов – от 75%. Производительность старых модификаций, в названии которых указан объем теплоносителя, составляет:

  • АГВ-50 – 5 киловатт;
  • АГВ-80 – 5.2 киловатт;
  • АГВ-120 – 10 киловатт.

Современные модели оснащают импортными датчиками и автоматикой Honeywell. Улучшено поджигание, теперь аппарат оснащен пьезоэлементом. Усовершенствован дизайн: новые модели хорошо выглядят, а покрытие корпуса стало более устойчивым к повреждениям. Появились модификации с водяным контуром, что позволяет обеспечить экономичное отопление и горячее водоснабжение. Так, модель АКГВ-23,2-1 положительно оценена отечественными потребителями.

Одна из самых первых моделей – АГВ-80

Преимущества газовых аппаратов

Экономичность. Сам аппарат российского производства обходится покупателю существенно дешевле, чем зарубежные аналоги. Это одно из важнейших достоинств. Отопление тоже обходится относительно дешево. Наши соотечественники, чтобы еще больше сократить расходы, устанавливают дополнительную автоматику, которая отключает насосы при прекращении нагрева воды.

Простота конструкции. Чем проще система, тем реже она ломается и требует ремонта. Конструкция АГВ проста, аппарат не нуждается в особом уходе, обслуживании. С ремонтом тоже не возникает особых сложностей, обходится он относительно недорого, запасные детали доступны.

Независимость от подачи электроэнергии. Аппарат не нуждается в электричестве для работы и поэтому никак не реагирует на его отключение.

Обратим внимание на недостатки

Громоздкость. Массивный котел занимает много места, а его ножки затрудняют уборку в той части помещения, где он установлен. Впрочем, проблема решается: появились современные модели для АГВ-отопления – настенные котлы. Поэтому указанный недостаток касается только напольных аппаратов.

Неудобство эксплуатации. Этот минус относительный, т.к. все познается в сравнении. Импортные аналоги проще в эксплуатации, чем российские.

Длительное время прогрева. Помещение прогревается довольно долго – это минус, зато и остывает долго, что уже можно считать достоинством.

Схема АГВ-отопления и горячего водоснабжения

АГВ-отопление в квартире

Постоянный рост коммунальных тарифов и непрозрачная система ценообразования привели к тому, что многие жильцы многоквартирных домов стали отказываться от централизованного теплоснабжения. В качестве альтернативы выбирают АГВ-отопление. Для установки газового аппарата требуется получить специальное разрешение компетентных служб. Как правило, его проще оформить, если квартира расположена в малоэтажном доме старой постройки, т.к. в них есть большие печные дымоходы. Возможен вариант установки съемного дымохода, который выводится наружу через отверстие в стене. Получить соответствующее разрешение на оборудование автономного отопления в квартире не просто, но возможно.

Внешний вид современной системы АГВ-отопления в квартире

Основной критерий выбора аппарата – мощность. При ее расчете обязательно нужно учитывать климатические условия и степень теплоизоляции помещения. Оптимальная удельная мощность АГВ для установки в южных регионах 0,7-0,9, для северных – 1,5-2 киловатт. Желательно также учитывать длину труб, коэффициент сопротивления материала. Это обычно затруднительно, поэтому лучше обратиться к специалистам, способным правильно рассчитать необходимые параметры.

Видео: отопление дома АГВ

Понравилась статья? Поделитесь с друзьями:

Системы отопления дачных и загородных домов. Котлы, газовые колонки, водонагреватели – Ремонт, сервис, эксплуатация. Рекомендации по монтажу и установке.

Газовые котлы АГВ-120

АГВ-120 — газовые котлы, в которых вода нагревается в емкости без применения принудительной циркуляции, предназначены для водяного отопления помещений, вместимость их баков 120 л. В последних выпусках модернизированных аппаратов в верхней части бака имеется змеевик.

Такой котел может применяться одновременно для отопления помещений и для подачи горячей воды для бытовых нужд. Он имеет цилиндрический бак из оцинкованной стали, заполняемый водой.

Внутри бака проходит жаровая труба, предназначенная для отвода продуктов сгорания из топки, увеличения площади нагрева и улучшения процесса теплоотдачи воде.

Кожух прибора выполнен из листовой стали. Пространство между кожухом и баком заполнено шлаковатой, что служит надежной теплоизоляцией. Горелка чугунная литая с вертикально направленными огневыми отверстиями.

Вход холодной воды осуществляется снизу, а отбор горячей воды в отопительную систему сверху. Если котел служит для отопления помещений, то к штуцеру подвода воды присоединяется трубопровод обратной линии.

Регулирование температуры воды осуществляется терморегулятором, термоэлемент которого введен внутрь бака. Работу горелки контролирует электромагнитный клапан и термопара.

Краткие параметры газового котла АГВ-120

Тепловая мощность, кВт – 14

Теплопроизводительность, кВт -11,3

Вместимость бака, куб. дм – 120

Время нагрева воды до 90 градусов, мин. – 60-70

Диапазон температур нагрева, градус С – 10-90

Отапливаемая площадь, кв. м – 85-100

Рис.1. Газовый котел АГВ-120

1,3 – патрубки подвода холодной и отвода горячей воды; 2 – отражатель; 4 – тягопрерыватель; 5 – резервуар; 6 – кожух; 7 – терморегулятор; 8 – термопара; 9 – запальник; 10 – основная горелка

В центре резервуара расположена теплообменная труба с удлинителем. Пространство между резервуаром и кожухом заполнено изоляцией из шлако- или стекловаты. Над выходным отверстием жаровой трубы расположен тягопрерыватель.

В нижней части аппарата размещена инжекционная горелка низкого давления, в которой на кронштейне крепится запальник. Запальник имеет два язычка пламени: от одного происходит зажигание основной горелки, от второго нагревается спай термопары.

Смеситель горелки представляет собой согнутую под углом 90° профилированную трубу. На диффузоре смесителя имеется чугунная насадка.

Огневые отверстия в насадке просверлены в специальных приливах, расположенных в один ряд, что улучшает условия подвода вторичного воздуха к факелам. Так как горелка работает с коэффициентом избытка воздуха, это условие является необходимым.

Расположение отверстий по окружности способствует равномерному распределению теплоты в шонке, а большое число отверстий позволяет получать факелы наибольшей высоты.

Газовый котел АГВ-120 снабжен автоматическими системами безопасности и регулирования. Автоматика безопасности состоит из электромагнитного клапана и термопары, соединенной с ним проводами.

При нормальной работе прибора запальник нагревает спай термопары, в цепи развивается ЭДС и по обмотке электромагнитного клапана протекает электрический ток, удерживающий клапан в открытом состоянии. При этом газ поступает к основной горелке.

В случае если запальник погаснет, спай термопары остынет, и электромагнитный клапан закроет доступ газа к основной горелке и запальнику. Повторное зажигание запальника следует проводить в ручную, но не ранее чем через 2 мин.

Прибор запускают в работу только после заполнения его водой. Для этого достаточно открыть любой из водоразборных кранов горячей воды и убедиться, что вода вытекает из него под напором.

Затем открывают кран на газоходе перед аппаратом, подносят зажженную спичку к запальнику и открывают его кран. Через 1-2 мин после зажигания запальника необходимо оттянуть вниз до отказа кнопку электромагнита, при этом кнопка должна оставаться в нижнем положении.

Убедившись в том, что запальник горит, открывают кран основной горелки и зажигают ее. Если горелка не загорается, а запальник гаснет, то повторное зажигание можно производить только после вентилирования топки в течение 2-3 мин.

Пустив котел АГВ-120, необходимо закрыть дверцу и проверить наличие разрежения в дымоходе с помощью зажженной спички. При отсутствии разрежения в дымоходе пользоваться котлом категорически запрещается.

После нагрева воды до требуемой температуры терморегулятор прекращает подачу газа к основной горелке. При снижении температуры воды в нагревателе на 5-10 (в результате отбора горячей воды или тепло потерь при отоплении) терморегулятор возобновляет подачу газа к основной горелке.

Регулирование максимальной температуры воды производится вращением правой нижней гайки блока автоматически. При снижении температуры гайку необходимо повернуть вниз, при повышении – вверх.

Чтобы выключить прибор, необходимо закрыть кран запальника и кран основной горелки, а также кран на газопроводе перед прибором.

Приборы обслуживают лица, ознакомившиеся с инструкцией и основными правилами безопасности эксплуатации газовых приборов.

Котлы АГВ-120 с отводом продуктов сгорания в дымоход можно устанавливать в ванных комнатах и на кухнях.

Объем ванной комнаты при использовании данных агрегатов должен быть не менее 6 м. Увеличение же объема кухни сверх предусмотренного не требуется.

Рис.2. Установка котла АГВ-120

На рис.2 показана установка газового котла АВГ-120. К дымоходу они присоединяют трубами из кровельной стали толщиной 0,8-1мм, причем диаметр соединительных труб должен быть не менее 100 мм. Общая длина горизонтальных участков соединительных труб должна быть не более 6 м.

Неисправности котлов АГВ и способы их устранения

1. Якорь не удерживается сердечником (пламя запальника гаснет)

– Окисление припоя в местах контакта магнитного клапана с термопарой – Отвернуть ключом накидную гайку, подсоединенную к магнитному клапану, зачистить наждачным полотном контактные шайбы (снять окисные пленки) и навернуть накидную гайку.

– Загрязнение полюсов сердечника и плоскостей якоря – Отвернуть четыре винта, снять колпачок пусковой кнопки и якорь, протереть замшей или мягким сукном плоскости якоря и сердечника электромагнита без повреждения полированной поверхности. Собрать узел и установить его на место.

– Термопара не вырабатывает ЭДС: сгорел конец термопары – Заменить термопару. Категорически запрещается подвязывать пусковую кнопку к магнитному клапану.

2. Пламя запальника коптит или не горит

– Засорено отверстие запальника – Пластинкой толщиной 0,3 мм прочистить прорезь запальника.

3. Прорвало мембрану предохранительного клапана

– В баке создано гидравлическое давление более 6 атмосфер или температура выше 100 – 1500С – Вывернуть корпус предохранительного клапана, заменить мембрану запасной и ввернуть корпус. Предохранительная мембрана должна быть аккуратно вложена между двумя прокладками в корпусе и не должна иметь перегибов и других внешних дефектов.

4. При работе котла АГВ-120 вода не достигает нужной температуры

– Нарушена настройка терморегулятора – Чтобы повысить (или понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть стопорный винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (или верхнее) положение, снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение. Если не достигнута нужная температура с одного поворота, необходимо это повторить несколько раз.

5. Пламя горелки и запальника гаснет

– Тяга дымохода недостаточная. Дымоход не обеспечивает отвода продуктов сгорания – Отремонтировать дымоход в соответствии с требованиями для дымоходов.

– Якорь магнитного клапана не притягивается к сердечнику. Поступление в горелку через смеситель большего количества воздуха, чем необходимо для смеси – Поворотом воздушника уменьшить подачу воздуха.

6. На конце термопары наличие сажи

– Неполное сгорание газовой смеси, недостаточное количество первичного воздуха – Необходимо острым предметом очистить сажу, проверить и прочистить отверстие в стойке запальника диаметром 6 мм.

7. Появление шума или отрыва пламени от газовой горелки

– Большое поступление воздуха в горелку через смеситель – Поворотом воздушника на смесителе уменьшить поступление воздуха.

8. Пламя горелки коптящее (пламя горелки считается нормальным, если газ горит по всей горелке спокойно, имеет синюю окраску и высота его в пределах 80— 115 мм)

– Малое поступление первичного воздуха в смеситель через отверстия воздушника – Поворотом воздушника из смесителе увеличить подачу воздуха.

9. При отключении газа на горелку терморегулятор частично пропускает газ

– Клапан и седло клапана терморегулятора загрязнены – Вывернуть стакан с клапаном терморегулятора, очистить клапан и седло. При необходимости — притереть клапан. Усилить или сменить пружину и проверить работу клапана. Перед установкой на место стакана клапан и седло смазать машинным маслом.

АГВ отопление

Во времена существования СССР АГВ отопление считалось самым популярным вариантом обогрева частного жилья, а подчас и единственным. Тогда газификация охватила значительную часть страны и благодаря этому население получило возможность отказаться от печного отопления в пользу природного газа. В первое время в качестве источников тепла для частных домов использовались только газовые котлы АГВ, других вариантов не было. Несмотря на то что впоследствии выбор оборудования значительно расширился, эти агрегаты сохраняли свою популярность, присутствуют они на рынке и ныне. В данной статье мы разберем, какие особенности присущи этим аппаратам.

Конструкция АГВ

Принцип, по которому функционирует самая распространенная модель тех времен — газовый котел АГВ 80, очень напоминает своей простотой обычный чайник с водой, поставленный на газовую плиту. Примитивная горелка круглой формы устанавливалась под устьем одной вертикальной стальной трубы, заканчивающейся сверху дымоходным патрубком.

Никаких медных или стальных теплообменников на 80-й модели и более мощном АГВ 120 не было и в помине, единственная жаровая труба была погружена в цилиндрический бак с водой, как показано на схеме:

Для замедления скорости уходящих газов внутрь трубы помещен турбулизатор, благодаря чему КПД установки немного повышался. Как видно из схемы, аппарат оснащался автоматикой, перекрывающей подачу газа на основную горелку при снижении его давления либо нагреве воды до определенной температуры. Более мощные котлы АГВ 120 в целом имели такое же исполнение, это видно на рисунке:

Здесь мощность горелки и размеры агрегата больше, кроме того, датчиком температуры здесь служит не обычная трубка из латуни с инварным стержнем, а термобаллон. Расширяющийся в нем керосин через капиллярную трубку воздействовал на механизм газового клапана, закрывая его при необходимости. Общие технические характеристики котла АГВ 80 и 120 отражены в таблице:

Современные котлы АГВ (в расшифровке – автоматический газовый водонагреватель) конечно же, имеют более надежную и эффективную конструкцию. Жаровая труба теперь разделена на несколько секций с турбулизаторами в каждой, а для приготовления воды на нужды ГВС в водяной рубашке аппарата устанавливается змеевик. Подробности хорошо видны на схеме:

Газовый клапан, терморегулятор для котла и весь комплект автоматики – тоже современный. В бюджетных модификациях ставятся приборы российского производства, а в более дорогих – итальянского. Они предназначены для перекрывания подачи газа на основную горелку, если:

  • пропадет тяга в дымоходе, за что отвечает соответствующий датчик;
  • происходит отрыв пламени или самопроизвольное затухание горелки;
  • упало давление газа в магистрали.

Примечание. Также подача газа прекращается, когда температура теплоносителя достигает заданного значения. Одним словом, в обновленных агрегатах АГВ для частного дома все системы функционируют так же, как и в обычных газовых котлах. Разница заключается лишь в организации теплообмена.

Позитивные и негативные стороны

Ранее никто о расходе газа слишком не беспокоился, а потому аппарат удовлетворял всех: производителей – простотой в изготовлении, покупателей – дешевизной. Ныне устройство водонагревателей приведено в соответствие современным требованиям нормативных документов по безопасности и энергосбережению, КПД агрегатов составляет 86—89%. Технические характеристики котлов АОГВ, что производит Жуковский машиностроительный завод, отражены в таблице:

Примечание. Модели с российским блоком автоматики относятся к линейке «Эконом», с импортным – к сериям «Универсал» и «Комфорт». Буква «О» в аббревиатуре означает «отопительный», буква «К» — комбинированный, греющий воду для ГВС.

Теперь объективно оценим позитивные моменты отопления с помощью АГВ. Итак, предлагаемые на данный момент автономные газовые водонагреватели обладают следующими достоинствами:

низкая стоимость оборудования: это главное преимущество данных аппаратов, их цена – самая приемлемая среди всех газовых отопителей;

  • простейшая конструкция: любой газовый котел АОГВ или АКГВ несложен в управлении и обслуживании;
  • надежность;
  • компактность;
  • энергонезависимость: аппарат не требует для своей работы электричества.

Как водится, есть и негативные стороны. Под вопросом долговечность агрегата, поскольку он изготавливается не из самых лучших материалов. Возникают проблемы с работой российской автоматики на бюджетных аппаратах, а еще все без исключения газовые котлы АОГВ унаследовали недостаток своих «предков» — образование конденсата. Об этом даже гласит инструкция по эксплуатации: пока теплоноситель не прогреется до температуры 25—30 °С, на горелку будет капать конденсат, стекающий со стенок бака.

Комбинированные котлы АКГВ создают проблемы при нагреве воды на ГВС в летний период. Согласно той же инструкции, аппарат выходит в нормальный режим спустя 10 мин. после открывания крана горячей воды, что не очень удобно пользователям.

Советы по монтажу АГВ

Следует сразу уяснить, что отопление АГВ – это самый простой вид обогрева дома с использованием природного газа, в его организации нет ничего особенного или сложного. Представьте, что вы приобрели бытовой энергонезависимый газовый теплогенератор. Соответственно, при установке надо соблюдать все требования такому оборудованию, а именно:

  • необходимо обеспечить хорошую тягу для отвода продуктов горения. Нужно смонтировать по всем правилам дымоход для АОГВ высотой не менее 5 м, подключать нагреватель к вытяжным вентиляционным каналам не допускается;
  • диаметр дымохода должен быть не меньшим, чем выходной патрубок аппарата, а общая длина горизонтальных участков – не более 3 м. Внизу вертикальной части устраивается лючок для прочистки и система удаления конденсата;
  • поскольку воздух для горения отопитель берет из помещения, в нем необходимо организовать хорошую приточно-вытяжную вентиляцию;
  • проход перед агрегатом надо выдержать 1 м, расстояние до ближайшей стены – не менее 200 мм. Если она из горючего материала, то необходимо установить экран из листового асбеста или базальтового картона.

Поскольку установка АГВ в частном доме подразумевает его присоединение к сетям газоснабжения, то надо учесть, что эти работы имеют право выполнять только лицензированные фирмы с разрешения организации – поставщика услуг. При монтаже самотечной отопительной системы, не зависящей от электричества, важно выдержать уклоны 3—5 мм на 1 м трубы.

Заключение

Из-за невысоких доходов граждан и постоянного удорожания энергоносителей теплогенераторы, подобные АГВ еще долго не потеряют своей актуальности. К тому же, работая совместно с гравитационной системой отопления, они не требуют электроэнергии. Правда, для квартиры аппарат вряд ли подойдет, так как дымоходные шахты в современных домах отсутствуют, а поставить коаксиальный не позволяет конструкция.

Источники: http://teploguru.ru/sistemy/agv-dlya-otopleniya.html, http://stzm.ru/kotel_agv_120.html, http://cotlix.com/agv-otoplenie

teplosten24.ru

Газовые котлы АГВ-120

__________________________________________________________________________

Газовые котлы АГВ-120


АГВ-120 — газовые котлы, в которых вода нагревается в емкости без применения принудительной циркуляции, предназначены для водяного отопления помещений, вместимость их баков 120 л. В последних выпусках модернизированных аппаратов в верхней части бака имеется змеевик.

Такой котел может применяться одновременно для отопления помещений и для подачи горячей воды для бытовых нужд. Он имеет цилиндрический бак из оцинкованной стали, заполняемый водой.

Внутри бака проходит жаровая труба, предназначенная для отвода продуктов сгорания из топки, увеличения площади нагрева и улучшения процесса теплоотдачи воде.

Кожух прибора выполнен из листовой стали. Пространство между кожухом и баком заполнено шлаковатой, что служит надежной теплоизоляцией. Горелка чугунная литая с вертикально направленными огневыми отверстиями.

Вход холодной воды осуществляется снизу, а отбор горячей воды в отопительную систему сверху. Если котел служит для отопления помещений, то к штуцеру подвода воды присоединяется трубопровод обратной линии.

Регулирование температуры воды осуществляется терморегулятором, термоэлемент которого введен внутрь бака. Работу горелки контролирует электромагнитный клапан и термопара.

Краткие параметры газового котла АГВ-120

Тепловая мощность, кВт – 14

Теплопроизводительность, кВт -11,3

Вместимость бака, куб. дм – 120

Время нагрева воды до 90 градусов, мин. – 60-70

Диапазон температур нагрева, градус С – 10-90

Отапливаемая площадь, кв. м – 85-100

КПД, % — 85

Рис.1. Газовый котел АГВ-120

1,3 – патрубки подвода холодной и отвода горячей воды; 2 – отражатель; 4 – тягопрерыватель; 5 – резервуар; 6 – кожух; 7 – терморегулятор; 8 – термопара; 9 – запальник; 10 – основная горелка

В центре резервуара расположена теплообменная труба с удлинителем. Пространство между резервуаром и кожухом заполнено изоляцией из шлако- или стекловаты. Над выходным отверстием жаровой трубы расположен тягопрерыватель.

В нижней части аппарата размещена инжекционная горелка низкого давления, в которой на кронштейне крепится запальник. Запальник имеет два язычка пламени: от одного происходит зажигание основной горелки, от второго нагревается спай термопары.

Смеситель горелки представляет собой согнутую под углом 90° профилированную трубу. На диффузоре смесителя имеется чугунная насадка.

Огневые отверстия в насадке просверлены в специальных приливах, расположенных в один ряд, что улучшает условия подвода вторичного воздуха к факелам. Так как горелка работает с коэффициентом избытка воздуха, это условие является необходимым.

Расположение отверстий по окружности способствует равномерному распределению теплоты в шонке, а большое число отверстий позволяет получать факелы наибольшей высоты.

Газовый котел АГВ-120 снабжен автоматическими системами безопасности и регулирования. Автоматика безопасности состоит из электромагнитного клапана и термопары, соединенной с ним проводами.

При нормальной работе прибора запальник нагревает спай термопары, в цепи развивается ЭДС и по обмотке электромагнитного клапана протекает электрический ток, удерживающий клапан в открытом состоянии. При этом газ поступает к основной горелке.

В случае если запальник погаснет, спай термопары остынет, и электромагнитный клапан закроет доступ газа к основной горелке и запальнику. Повторное зажигание запальника следует проводить в ручную, но не ранее чем через 2 мин.

Прибор запускают в работу только после заполнения его водой. Для этого достаточно открыть любой из водоразборных кранов горячей воды и убедиться, что вода вытекает из него под напором.

Затем открывают кран на газоходе перед аппаратом, подносят зажженную спичку к запальнику и открывают его кран. Через 1-2 мин после зажигания запальника необходимо оттянуть вниз до отказа кнопку электромагнита, при этом кнопка должна оставаться в нижнем положении.

Убедившись в том, что запальник горит, открывают кран основной горелки и зажигают ее. Если горелка не загорается, а запальник гаснет, то повторное зажигание можно производить только после вентилирования топки в течение 2-3 мин.

Пустив котел АГВ-120, необходимо закрыть дверцу и проверить наличие разрежения в дымоходе с помощью зажженной спички. При отсутствии разрежения в дымоходе пользоваться котлом категорически запрещается.

После нагрева воды до требуемой температуры терморегулятор прекращает подачу газа к основной горелке. При снижении температуры воды в нагревателе на 5-10 (в результате отбора горячей воды или тепло потерь при отоплении) терморегулятор возобновляет подачу газа к основной горелке.

Регулирование максимальной температуры воды производится вращением правой нижней гайки блока автоматически. При снижении температуры гайку необходимо повернуть вниз, при повышении – вверх.

Чтобы выключить прибор, необходимо закрыть кран запальника и кран основной горелки, а также кран на газопроводе перед прибором.

Приборы обслуживают лица, ознакомившиеся с инструкцией и основными правилами безопасности эксплуатации газовых приборов.

Котлы АГВ-120 с отводом продуктов сгорания в дымоход можно устанавливать в ванных комнатах и на кухнях.

Объем ванной комнаты при использовании данных агрегатов должен быть не менее 6 м. Увеличение же объема кухни сверх предусмотренного не требуется.

Рис.2. Установка котла АГВ-120

На рис.2 показана установка газового котла АВГ-120. К дымоходу они присоединяют трубами из кровельной стали толщиной 0,8-1мм, причем диаметр соединительных труб должен быть не менее 100 мм. Общая длина горизонтальных участков соединительных труб должна быть не более 6 м.

Неисправности котлов АГВ и способы их устранения

1. Якорь не удерживается сердечником (пламя запальника гаснет)

– Окисление припоя в местах контакта магнитного клапана с термопарой – Отвернуть ключом накидную гайку, подсоединенную к магнитному клапану, зачистить наждачным полотном контактные шайбы (снять окисные пленки) и навернуть накидную гайку.

– Загрязнение полюсов сердечника и плоскостей якоря – Отвернуть четыре винта, снять колпачок пусковой кнопки и якорь, протереть замшей или мягким сукном плоскости якоря и сердечника электромагнита без повреждения полированной поверхности. Собрать узел и установить его на место.

– Термопара не вырабатывает ЭДС: сгорел конец термопары – Заменить термопару. Категорически запрещается подвязывать пусковую кнопку к магнитному клапану.

2. Пламя запальника коптит или не горит

– Засорено отверстие запальника – Пластинкой толщиной 0,3 мм прочистить прорезь запальника.

3. Прорвало мембрану предохранительного клапана

– В баке создано гидравлическое давление более 6 атмосфер или температура выше 100 – 1500С – Вывернуть корпус предохранительного клапана, заменить мембрану запасной и ввернуть корпус. Предохранительная мембрана должна быть аккуратно вложена между двумя прокладками в корпусе и не должна иметь перегибов и других внешних дефектов.

4. При работе котла АГВ-120 вода не достигает нужной температуры

– Нарушена настройка терморегулятора – Чтобы повысить (или понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть стопорный винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (или верхнее) положение, снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение. Если не достигнута нужная температура с одного поворота, необходимо это повторить несколько раз.

5. Пламя горелки и запальника гаснет

– Тяга дымохода недостаточная. Дымоход не обеспечивает отвода продуктов сгорания – Отремонтировать дымоход в соответствии с требованиями для дымоходов.

– Якорь магнитного клапана не притягивается к сердечнику. Поступление в горелку через смеситель большего количества воздуха, чем необходимо для смеси – Поворотом воздушника уменьшить подачу воздуха.

6. На конце термопары наличие сажи

– Неполное сгорание газовой смеси, недостаточное количество первичного воздуха – Необходимо острым предметом очистить сажу, проверить и прочистить отверстие в стойке запальника диаметром 6 мм.

7. Появление шума или отрыва пламени от газовой горелки

– Большое поступление воздуха в горелку через смеситель – Поворотом воздушника на смесителе уменьшить поступление воздуха.

8. Пламя горелки коптящее (пламя горелки считается нормальным, если газ горит по всей горелке спокойно, имеет синюю окраску и высота его в пределах 80— 115 мм)

– Малое поступление первичного воздуха в смеситель через отверстия воздушника – Поворотом воздушника из смесителе увеличить подачу воздуха.

9. При отключении газа на горелку терморегулятор частично пропускает газ

– Клапан и седло клапана терморегулятора загрязнены – Вывернуть стакан с клапаном терморегулятора, очистить клапан и седло. При необходимости — притереть клапан. Усилить или сменить пружину и проверить работу клапана. Перед установкой на место стакана клапан и седло смазать машинным маслом.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант – ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

Агв 120 технические характеристики – Всё об отоплении и кондиционировании

Как правильно выбрать АГВ для отопления: технические характеристики и особенности работы аппаратов

Аббревиатура «АГВ» долгое время воспринималась как общее название всех отопительных котлов, работавших на газе. В действительности же это название торговой марки производства Жуковского машиностроительного завода (сейчас – ОАО «ЖМЗ»). Газовый водонагревательный аппарат представлял собой емкость с теплообменником, подогреваемым газом. Приборы устанавливали в домах, которые невозможно было подключить к системе централизованного теплоснабжения. АГВ-отопление стало популярным в советское время благодаря дешевизне и относительному удобству.

Отопление АГВ: что это такое и как работает

За прошедшие десятилетия появились новые модификации аппаратов, популярность модернизированных АГВ стала меньшей, чем в прошлом веке, но они по-прежнему широко применяются в качестве систем автономного обогрева домов. Котел подключают к батареям. Он обеспечивает дом теплом, при желании может быть использован для горячего водоснабжения.

Внешний вид первых моделей АГВ не отличался эстетичностью, зато они отлично справлялись с функцией отопления небольших домов

Принцип работы АГВ-отопления

Принцип работы аппарата очень прост: газ нагревает теплообменник, который в свою очередь передает тепловую энергию воде в емкости. Продукты сгорания выводятся наружу через дымоход. Отопительная система состоит из труб, верхней разводящей магистрали, обратки и расширительного бачка.

Циркуляция воды осуществляется естественным путем за счет разницы высоты и температуры. Более теплая вода поднимается в верх, поступает в радиаторы, где охлаждается, после чего опускается и возвращается в АГВ. Чтобы компенсировать разницу в объемах теплой и холодной воды, необходим расширительный бачок. Излишки из него вытекают через специальную переливную трубку. Это позволяет избежать избыточного давления в отопительной системе.

Автоматика и безопасность

АГВ снабжен несложной автоматикой, которая открывает клапан подачи газа. Срабатывает автоматика, когда температура воды в баке падает ниже заданного уровня или снижается давление в трубах, гаснет горелка, засоряется дымоход. В модели АГВ-80 предусмотрена простая система безопасности, благодаря которой сливается вода, если рвется мембрана. Это не очень удобно, т.к. в таких случаях нужно полностью менять клапан. В АГВ-120 проблема устранена: аппарат оборудован специальным баллоном с сильфонным регулятором температуры. Модернизированная модель более удобна, чем предыдущая, поскольку позволяет регулировать температуру воды, в АГВ-80 такой возможности нет.

Схема конструкции АГВ

Технические характеристики различных моделей АГВ

Из старых моделей всенародной любовью пользовался АГВ-80, позже – модель 120, сейчас устанавливают АОГВ-23,2-1 АКГВ-23,2-1. Информация об объеме теплоносителя и производительности содержится в самих названиях моделей. Например, в АГВ-80 объем воды составляет 80 литров, в названии АГВ-11 указана производительность – 11 киловатт. КПД современных аппаратов – от 75%. Производительность старых модификаций, в названии которых указан объем теплоносителя, составляет:

  • АГВ-50 – 5 киловатт;
  • АГВ-80 – 5.2 киловатт;
  • АГВ-120 – 10 киловатт.

Современные модели оснащают импортными датчиками и автоматикой Honeywell. Улучшено поджигание, теперь аппарат оснащен пьезоэлементом. Усовершенствован дизайн: новые модели хорошо выглядят, а покрытие корпуса стало более устойчивым к повреждениям. Появились модификации с водяным контуром, что позволяет обеспечить экономичное отопление и горячее водоснабжение. Так, модель АКГВ-23,2-1 положительно оценена отечественными потребителями.

Одна из самых первых моделей – АГВ-80

Преимущества газовых аппаратов

Экономичность. Сам аппарат российского производства обходится покупателю существенно дешевле, чем зарубежные аналоги. Это одно из важнейших достоинств. Отопление тоже обходится относительно дешево. Наши соотечественники, чтобы еще больше сократить расходы, устанавливают дополнительную автоматику, которая отключает насосы при прекращении нагрева воды.

Простота конструкции. Чем проще система, тем реже она ломается и требует ремонта. Конструкция АГВ проста, аппарат не нуждается в особом уходе, обслуживании. С ремонтом тоже не возникает особых сложностей, обходится он относительно недорого, запасные детали доступны.

Независимость от подачи электроэнергии. Аппарат не нуждается в электричестве для работы и поэтому никак не реагирует на его отключение.

Обратим внимание на недостатки

Громоздкость. Массивный котел занимает много места, а его ножки затрудняют уборку в той части помещения, где он установлен. Впрочем, проблема решается: появились современные модели для АГВ-отопления – настенные котлы. Поэтому указанный недостаток касается только напольных аппаратов.

Неудобство эксплуатации. Этот минус относительный, т.к. все познается в сравнении. Импортные аналоги проще в эксплуатации, чем российские.

Длительное время прогрева. Помещение прогревается довольно долго – это минус, зато и остывает долго, что уже можно считать достоинством.

Схема АГВ-отопления и горячего водоснабжения

АГВ-отопление в квартире

Постоянный рост коммунальных тарифов и непрозрачная система ценообразования привели к тому, что многие жильцы многоквартирных домов стали отказываться от централизованного теплоснабжения. В качестве альтернативы выбирают АГВ-отопление. Для установки газового аппарата требуется получить специальное разрешение компетентных служб. Как правило, его проще оформить, если квартира расположена в малоэтажном доме старой постройки, т.к. в них есть большие печные дымоходы. Возможен вариант установки съемного дымохода, который выводится наружу через отверстие в стене. Получить соответствующее разрешение на оборудование автономного отопления в квартире не просто, но возможно.

Внешний вид современной системы АГВ-отопления в квартире

Основной критерий выбора аппарата – мощность. При ее расчете обязательно нужно учитывать климатические условия и степень теплоизоляции помещения. Оптимальная удельная мощность АГВ для установки в южных регионах 0,7-0,9, для северных – 1,5-2 киловатт. Желательно также учитывать длину труб, коэффициент сопротивления материала. Это обычно затруднительно, поэтому лучше обратиться к специалистам, способным правильно рассчитать необходимые параметры.

Видео: отопление дома АГВ

Понравилась статья? Поделитесь с друзьями:

Системы отопления дачных и загородных домов. Котлы, газовые колонки, водонагреватели — Ремонт, сервис, эксплуатация. Рекомендации по монтажу и установке.

Газовые котлы АГВ-120

АГВ-120 — газовые котлы, в которых вода нагревается в емкости без применения принудительной циркуляции, предназначены для водяного отопления помещений, вместимость их баков 120 л. В последних выпусках модернизированных аппаратов в верхней части бака имеется змеевик.

Такой котел может применяться одновременно для отопления помещений и для подачи горячей воды для бытовых нужд. Он имеет цилиндрический бак из оцинкованной стали, заполняемый водой.

Внутри бака проходит жаровая труба, предназначенная для отвода продуктов сгорания из топки, увеличения площади нагрева и улучшения процесса теплоотдачи воде.

Кожух прибора выполнен из листовой стали. Пространство между кожухом и баком заполнено шлаковатой, что служит надежной теплоизоляцией. Горелка чугунная литая с вертикально направленными огневыми отверстиями.

Вход холодной воды осуществляется снизу, а отбор горячей воды в отопительную систему сверху. Если котел служит для отопления помещений, то к штуцеру подвода воды присоединяется трубопровод обратной линии.

Регулирование температуры воды осуществляется терморегулятором, термоэлемент которого введен внутрь бака. Работу горелки контролирует электромагнитный клапан и термопара.

Краткие параметры газового котла АГВ-120

Тепловая мощность, кВт — 14

Теплопроизводительность, кВт -11,3

Вместимость бака, куб. дм — 120

Время нагрева воды до 90 градусов, мин. — 60-70

Диапазон температур нагрева, градус С — 10-90

Отапливаемая площадь, кв. м — 85-100

Рис.1. Газовый котел АГВ-120

1,3 — патрубки подвода холодной и отвода горячей воды; 2 — отражатель; 4 — тягопрерыватель; 5 — резервуар; 6 — кожух; 7 — терморегулятор; 8 — термопара; 9 — запальник; 10 — основная горелка

В центре резервуара расположена теплообменная труба с удлинителем. Пространство между резервуаром и кожухом заполнено изоляцией из шлако- или стекловаты. Над выходным отверстием жаровой трубы расположен тягопрерыватель.

В нижней части аппарата размещена инжекционная горелка низкого давления, в которой на кронштейне крепится запальник. Запальник имеет два язычка пламени: от одного происходит зажигание основной горелки, от второго нагревается спай термопары.

Смеситель горелки представляет собой согнутую под углом 90° профилированную трубу. На диффузоре смесителя имеется чугунная насадка.

Огневые отверстия в насадке просверлены в специальных приливах, расположенных в один ряд, что улучшает условия подвода вторичного воздуха к факелам. Так как горелка работает с коэффициентом избытка воздуха, это условие является необходимым.

Расположение отверстий по окружности способствует равномерному распределению теплоты в шонке, а большое число отверстий позволяет получать факелы наибольшей высоты.

Газовый котел АГВ-120 снабжен автоматическими системами безопасности и регулирования. Автоматика безопасности состоит из электромагнитного клапана и термопары, соединенной с ним проводами.

При нормальной работе прибора запальник нагревает спай термопары, в цепи развивается ЭДС и по обмотке электромагнитного клапана протекает электрический ток, удерживающий клапан в открытом состоянии. При этом газ поступает к основной горелке.

В случае если запальник погаснет, спай термопары остынет, и электромагнитный клапан закроет доступ газа к основной горелке и запальнику. Повторное зажигание запальника следует проводить в ручную, но не ранее чем через 2 мин.

Прибор запускают в работу только после заполнения его водой. Для этого достаточно открыть любой из водоразборных кранов горячей воды и убедиться, что вода вытекает из него под напором.

Затем открывают кран на газоходе перед аппаратом, подносят зажженную спичку к запальнику и открывают его кран. Через 1-2 мин после зажигания запальника необходимо оттянуть вниз до отказа кнопку электромагнита, при этом кнопка должна оставаться в нижнем положении.

Убедившись в том, что запальник горит, открывают кран основной горелки и зажигают ее. Если горелка не загорается, а запальник гаснет, то повторное зажигание можно производить только после вентилирования топки в течение 2-3 мин.

Пустив котел АГВ-120, необходимо закрыть дверцу и проверить наличие разрежения в дымоходе с помощью зажженной спички. При отсутствии разрежения в дымоходе пользоваться котлом категорически запрещается.

После нагрева воды до требуемой температуры терморегулятор прекращает подачу газа к основной горелке. При снижении температуры воды в нагревателе на 5-10 (в результате отбора горячей воды или тепло потерь при отоплении) терморегулятор возобновляет подачу газа к основной горелке.

Регулирование максимальной температуры воды производится вращением правой нижней гайки блока автоматически. При снижении температуры гайку необходимо повернуть вниз, при повышении — вверх.

Чтобы выключить прибор, необходимо закрыть кран запальника и кран основной горелки, а также кран на газопроводе перед прибором.

Приборы обслуживают лица, ознакомившиеся с инструкцией и основными правилами безопасности эксплуатации газовых приборов.

Котлы АГВ-120 с отводом продуктов сгорания в дымоход можно устанавливать в ванных комнатах и на кухнях.

Объем ванной комнаты при использовании данных агрегатов должен быть не менее 6 м. Увеличение же объема кухни сверх предусмотренного не требуется.

Рис.2. Установка котла АГВ-120

На рис.2 показана установка газового котла АВГ-120. К дымоходу они присоединяют трубами из кровельной стали толщиной 0,8-1мм, причем диаметр соединительных труб должен быть не менее 100 мм. Общая длина горизонтальных участков соединительных труб должна быть не более 6 м.

Неисправности котлов АГВ и способы их устранения

1. Якорь не удерживается сердечником (пламя запальника гаснет)

— Окисление припоя в местах контакта магнитного клапана с термопарой — Отвернуть ключом накидную гайку, подсоединенную к магнитному клапану, зачистить наждачным полотном контактные шайбы (снять окисные пленки) и навернуть накидную гайку.

— Загрязнение полюсов сердечника и плоскостей якоря — Отвернуть четыре винта, снять колпачок пусковой кнопки и якорь, протереть замшей или мягким сукном плоскости якоря и сердечника электромагнита без повреждения полированной поверхности. Собрать узел и установить его на место.

— Термопара не вырабатывает ЭДС: сгорел конец термопары — Заменить термопару. Категорически запрещается подвязывать пусковую кнопку к магнитному клапану.

2. Пламя запальника коптит или не горит

— Засорено отверстие запальника — Пластинкой толщиной 0,3 мм прочистить прорезь запальника.

3. Прорвало мембрану предохранительного клапана

— В баке создано гидравлическое давление более 6 атмосфер или температура выше 100 — 1500С — Вывернуть корпус предохранительного клапана, заменить мембрану запасной и ввернуть корпус. Предохранительная мембрана должна быть аккуратно вложена между двумя прокладками в корпусе и не должна иметь перегибов и других внешних дефектов.

4. При работе котла АГВ-120 вода не достигает нужной температуры

— Нарушена настройка терморегулятора — Чтобы повысить (или понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть стопорный винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (или верхнее) положение, снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение. Если не достигнута нужная температура с одного поворота, необходимо это повторить несколько раз.

5. Пламя горелки и запальника гаснет

— Тяга дымохода недостаточная. Дымоход не обеспечивает отвода продуктов сгорания — Отремонтировать дымоход в соответствии с требованиями для дымоходов.

— Якорь магнитного клапана не притягивается к сердечнику. Поступление в горелку через смеситель большего количества воздуха, чем необходимо для смеси — Поворотом воздушника уменьшить подачу воздуха.

6. На конце термопары наличие сажи

— Неполное сгорание газовой смеси, недостаточное количество первичного воздуха — Необходимо острым предметом очистить сажу, проверить и прочистить отверстие в стойке запальника диаметром 6 мм.

7. Появление шума или отрыва пламени от газовой горелки

— Большое поступление воздуха в горелку через смеситель — Поворотом воздушника на смесителе уменьшить поступление воздуха.

8. Пламя горелки коптящее (пламя горелки считается нормальным, если газ горит по всей горелке спокойно, имеет синюю окраску и высота его в пределах 80— 115 мм)

— Малое поступление первичного воздуха в смеситель через отверстия воздушника — Поворотом воздушника из смесителе увеличить подачу воздуха.

9. При отключении газа на горелку терморегулятор частично пропускает газ

— Клапан и седло клапана терморегулятора загрязнены — Вывернуть стакан с клапаном терморегулятора, очистить клапан и седло. При необходимости — притереть клапан. Усилить или сменить пружину и проверить работу клапана. Перед установкой на место стакана клапан и седло смазать машинным маслом.

АГВ отопление

Во времена существования СССР АГВ отопление считалось самым популярным вариантом обогрева частного жилья, а подчас и единственным. Тогда газификация охватила значительную часть страны и благодаря этому население получило возможность отказаться от печного отопления в пользу природного газа. В первое время в качестве источников тепла для частных домов использовались только газовые котлы АГВ, других вариантов не было. Несмотря на то что впоследствии выбор оборудования значительно расширился, эти агрегаты сохраняли свою популярность, присутствуют они на рынке и ныне. В данной статье мы разберем, какие особенности присущи этим аппаратам.

Конструкция АГВ

Принцип, по которому функционирует самая распространенная модель тех времен — газовый котел АГВ 80, очень напоминает своей простотой обычный чайник с водой, поставленный на газовую плиту. Примитивная горелка круглой формы устанавливалась под устьем одной вертикальной стальной трубы, заканчивающейся сверху дымоходным патрубком.

Никаких медных или стальных теплообменников на 80-й модели и более мощном АГВ 120 не было и в помине, единственная жаровая труба была погружена в цилиндрический бак с водой, как показано на схеме:

Для замедления скорости уходящих газов внутрь трубы помещен турбулизатор, благодаря чему КПД установки немного повышался. Как видно из схемы, аппарат оснащался автоматикой, перекрывающей подачу газа на основную горелку при снижении его давления либо нагреве воды до определенной температуры. Более мощные котлы АГВ 120 в целом имели такое же исполнение, это видно на рисунке:

Здесь мощность горелки и размеры агрегата больше, кроме того, датчиком температуры здесь служит не обычная трубка из латуни с инварным стержнем, а термобаллон. Расширяющийся в нем керосин через капиллярную трубку воздействовал на механизм газового клапана, закрывая его при необходимости. Общие технические характеристики котла АГВ 80 и 120 отражены в таблице:

Современные котлы АГВ (в расшифровке – автоматический газовый водонагреватель) конечно же, имеют более надежную и эффективную конструкцию. Жаровая труба теперь разделена на несколько секций с турбулизаторами в каждой, а для приготовления воды на нужды ГВС в водяной рубашке аппарата устанавливается змеевик. Подробности хорошо видны на схеме:

Газовый клапан, терморегулятор для котла и весь комплект автоматики – тоже современный. В бюджетных модификациях ставятся приборы российского производства, а в более дорогих – итальянского. Они предназначены для перекрывания подачи газа на основную горелку, если:

  • пропадет тяга в дымоходе, за что отвечает соответствующий датчик;
  • происходит отрыв пламени или самопроизвольное затухание горелки;
  • упало давление газа в магистрали.

Примечание. Также подача газа прекращается, когда температура теплоносителя достигает заданного значения. Одним словом, в обновленных агрегатах АГВ для частного дома все системы функционируют так же, как и в обычных газовых котлах. Разница заключается лишь в организации теплообмена.

Позитивные и негативные стороны

Ранее никто о расходе газа слишком не беспокоился, а потому аппарат удовлетворял всех: производителей – простотой в изготовлении, покупателей – дешевизной. Ныне устройство водонагревателей приведено в соответствие современным требованиям нормативных документов по безопасности и энергосбережению, КПД агрегатов составляет 86—89%. Технические характеристики котлов АОГВ, что производит Жуковский машиностроительный завод, отражены в таблице:

Примечание. Модели с российским блоком автоматики относятся к линейке «Эконом», с импортным – к сериям «Универсал» и «Комфорт». Буква «О» в аббревиатуре означает «отопительный», буква «К» — комбинированный, греющий воду для ГВС.

Теперь объективно оценим позитивные моменты отопления с помощью АГВ. Итак, предлагаемые на данный момент автономные газовые водонагреватели обладают следующими достоинствами:

низкая стоимость оборудования: это главное преимущество данных аппаратов, их цена – самая приемлемая среди всех газовых отопителей;

  • простейшая конструкция: любой газовый котел АОГВ или АКГВ несложен в управлении и обслуживании;
  • надежность;
  • компактность;
  • энергонезависимость: аппарат не требует для своей работы электричества.

Как водится, есть и негативные стороны. Под вопросом долговечность агрегата, поскольку он изготавливается не из самых лучших материалов. Возникают проблемы с работой российской автоматики на бюджетных аппаратах, а еще все без исключения газовые котлы АОГВ унаследовали недостаток своих «предков» — образование конденсата. Об этом даже гласит инструкция по эксплуатации: пока теплоноситель не прогреется до температуры 25—30 °С, на горелку будет капать конденсат, стекающий со стенок бака.

Комбинированные котлы АКГВ создают проблемы при нагреве воды на ГВС в летний период. Согласно той же инструкции, аппарат выходит в нормальный режим спустя 10 мин. после открывания крана горячей воды, что не очень удобно пользователям.

Советы по монтажу АГВ

Следует сразу уяснить, что отопление АГВ – это самый простой вид обогрева дома с использованием природного газа, в его организации нет ничего особенного или сложного. Представьте, что вы приобрели бытовой энергонезависимый газовый теплогенератор. Соответственно, при установке надо соблюдать все требования такому оборудованию, а именно:

  • необходимо обеспечить хорошую тягу для отвода продуктов горения. Нужно смонтировать по всем правилам дымоход для АОГВ высотой не менее 5 м, подключать нагреватель к вытяжным вентиляционным каналам не допускается;
  • диаметр дымохода должен быть не меньшим, чем выходной патрубок аппарата, а общая длина горизонтальных участков – не более 3 м. Внизу вертикальной части устраивается лючок для прочистки и система удаления конденсата;
  • поскольку воздух для горения отопитель берет из помещения, в нем необходимо организовать хорошую приточно-вытяжную вентиляцию;
  • проход перед агрегатом надо выдержать 1 м, расстояние до ближайшей стены – не менее 200 мм. Если она из горючего материала, то необходимо установить экран из листового асбеста или базальтового картона.

Поскольку установка АГВ в частном доме подразумевает его присоединение к сетям газоснабжения, то надо учесть, что эти работы имеют право выполнять только лицензированные фирмы с разрешения организации – поставщика услуг. При монтаже самотечной отопительной системы, не зависящей от электричества, важно выдержать уклоны 3—5 мм на 1 м трубы.

Заключение

Из-за невысоких доходов граждан и постоянного удорожания энергоносителей теплогенераторы, подобные АГВ еще долго не потеряют своей актуальности. К тому же, работая совместно с гравитационной системой отопления, они не требуют электроэнергии. Правда, для квартиры аппарат вряд ли подойдет, так как дымоходные шахты в современных домах отсутствуют, а поставить коаксиальный не позволяет конструкция.

Источники: http://teploguru.ru/sistemy/agv-dlya-otopleniya.html, http://stzm.ru/kotel_agv_120.html, http://cotlix.com/agv-otoplenie

msklimat.ru

Неисправности газовых котлов АГВ-120

___________________________________________________________________________

Установка котла АГВ-120

Приборы обслуживают лица, ознакомившиеся с инструкцией и основными правилами безопасности эксплуатации газовых приборов.

Котлы АГВ-120 с отводом продуктов сгорания в дымоход можно устанавливать в ванных комнатах и на кухнях.

Объем ванной комнаты при использовании данных агрегатов должен быть не менее 6 м. Увеличение же объема кухни сверх предусмотренного не требуется.

Рис.2. Установка котла АГВ-120

На рис.2 показана установка газового котла АВГ-120. К дымоходу они присоединяют трубами из кровельной стали толщиной 0,8-1мм, причем диаметр соединительных труб должен быть не менее 100 мм.

Общая длина горизонтальных участков соединительных труб должна быть не более 6 м.

Неисправности котлов АГВ и способы их устранения

Якорь не удерживается сердечником (пламя запальника гаснет)

– Окисление припоя в местах контакта магнитного клапана с термопарой – Отвернуть ключом накидную гайку, подсоединенную к магнитному клапану, зачистить наждачным полотном контактные шайбы (снять окисные пленки) и навернуть накидную гайку.

– Загрязнение полюсов сердечника и плоскостей якоря – Отвернуть четыре винта, снять колпачок пусковой кнопки и якорь, протереть замшей или мягким сукном плоскости якоря и сердечника электромагнита без повреждения полированной поверхности. Собрать узел и установить его на место.

– Термопара не вырабатывает ЭДС: сгорел конец термопары – Заменить термопару. Категорически запрещается подвязывать пусковую кнопку к магнитному клапану.

Пламя запальника коптит или не горит

– Засорено отверстие запальника – Пластинкой толщиной 0,3 мм прочистить прорезь запальника.

Прорвало мембрану предохранительного клапана

– В баке создано гидравлическое давление более 6 атмосфер или температура выше 100 – 1500С – Вывернуть корпус предохранительного клапана, заменить мембрану запасной и ввернуть корпус.

Предохранительная мембрана должна быть аккуратно вложена между двумя прокладками в корпусе и не должна иметь перегибов и других внешних дефектов.

При работе котла АГВ-120 вода не достигает нужной температуры

– Нарушена настройка терморегулятора – Чтобы повысить (или понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть стопорный винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (или верхнее) положение, снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение.

Если не достигнута нужная температура с одного поворота, необходимо это повторить несколько раз.

Пламя горелки и запальника гаснет

– Тяга дымохода недостаточная. Дымоход не обеспечивает отвода продуктов сгорания – Отремонтировать дымоход в соответствии с требованиями для дымоходов.

– Якорь магнитного клапана не притягивается к сердечнику. Поступление в горелку через смеситель большего количества воздуха, чем необходимо для смеси – Поворотом воздушника уменьшить подачу воздуха.

На конце термопары наличие сажи

– Неполное сгорание газовой смеси, недостаточное количество первичного воздуха – Необходимо острым предметом очистить сажу, проверить и прочистить отверстие в стойке запальника диаметром 6 мм.

Появление шума или отрыва пламени от газовой горелки

– Большое поступление воздуха в горелку через смеситель – Поворотом воздушника на смесителе уменьшить поступление воздуха.

Пламя горелки коптящее (пламя горелки считается нормальным, если газ горит по всей горелке спокойно, имеет синюю окраску и высота его в пределах 80— 115 мм)

– Малое поступление первичного воздуха в смеситель через отверстия воздушника – Поворотом воздушника из смесителе увеличить подачу воздуха.

При отключении газа на горелку терморегулятор частично пропускает газ

– Клапан и седло клапана терморегулятора загрязнены – Вывернуть стакан с клапаном терморегулятора, очистить клапан и седло.

При необходимости — притереть клапан. Усилить или сменить пружину и проверить работу клапана. Перед установкой на место стакана клапан и седло смазать машинным маслом.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru

Газовые котлы АГВ

_______________________________________________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Автоматический газовый котел АГВ-80

Приборы АГВ-80 – автоматические газовые котлы, которые предназначены для местного водяного отопления жилых помещений площадью до 60 м2 и для снабжения горячей водой квартиры (ванна, умывальник, кухня).

Технические характеристики

Запас воды в баке, л – 80

Номинальная тепловая нагрузка горелки, ккал/час – 6000

Расход газа горелкой (с теплотворной способностью 8000-9000 ккал/нм3 и удельным весом 0,73 кг/нм3), нм3/час – 0,7

Расход сжиженного газа горелкой с теплотворной способностью 21000-22000 ккалл/нм3 – 0,28

Номинальное давление газа перед прибором, мм вод. ст. – 130

Максимальное давление воды в водопроводе, кгс/см2 – 6

Интервал настройки по температуре нагрева воды в баке, С – 40-90

Время нагрева воды от 20 до 900, мин. – 75

Допускаемая минимальная величина разрежения в дымоходе, мм вод. ст. – 0,1

Коэффициент полезного действия – 0,8

Диаметры отверстия в форсунках, мм:

– горелки (природный газ) – 2,4
– горелки (сжиженный газ) – 1,4
– запальника (природный газ) – 0,5
– запальника (сжиженный газ) – 0,25

Габаритные размеры, мм:

– диаметр – 410
– высота – 1560

Общий вес, кг – 85

Автоматический газовый котел АГВ-80 состоит из следующих основных узлов (рис, 1): оцинкованного сварного бака, кожуха, топочного устройства (основание) с горелкой, газового крана, терморегулятора, магнитного газового клапана, фильтра, запальника, термопары, предохранительного клапана и тягопрерывателя.

Рис. 1. Схема газового котла АГВ-80

1 – тягопрерыватель; 2 – муфта термометра; 3 – стабилизатор; 4 – фильтр; 5 – магнитный клапан, 6 – терморегулятор; 7 – газовый кран; 8 – запальник; 9 – термопара; 10 – воздушник; 11 – газовая горелка; 12 – штуцер для подачи холодной воды; 13 – бак; 14 – термоизоляция; 15 – кожух; 16 – патрубок выхода горячей воды к квартирной разводке; 17 – предохранительный клапан

Терморегулятор является прибором двухпозиционного действия (позиции «открыт» — «закрыт») и предназначается для автоматического регулирования температуры воды.

Клапан терморегулятора открывается и закрывается автоматически при изменении температуры воды в баке за счет удлинения или укорачивания латунной трубки терморегулятора.

Трубка находится внутри бака в воде и обладает большим линейным удлинением при изменении температуры. Внутри трубки во втулке на резьбе закреплен стержень из инвара (сплав железа с никелем), обладающий очень малым линейным удлинением.

Стержень свободным концом нажимает на систему рычагов с пружиной, связанных с клапаном терморегулятора.

Рис. 2. Схема работы терморегулятора

1 – перекидной рычаг; 2 – пружина клапана; 3 – стакан; 4 – прокладка; 5 – втулка клапана; 6 – клапан; 7 – седло клапана; 8 – инваровый стержень: 9 – втулка; 10 – трубка; 11 – гайка; 12 – прокладка; 13 – пружина, 14 – шайба; 15 – уплотнительное кольцо; 16 – корпус; 17 – фигурный рычаг; 18 – перекидная пружина.

Терморегулятор имеет специальную шкалу и ручку-указатель, перемещая которую можно настроить терморегулятор на температуру от 40 до 90°С.

Эта перемена температуры вызывается изменением длины свободного конца стержня при ввертывании его во втулку латунной трубки (рис. 2).

Если газовый котел настроен на температуру нагрева воды 90°С — ручка-указатель против «ГОР» шкалы. Чтобы понизите температуру настройки, необходимо ручку-указатель отвести в крайнее положение против «ХОЛ».

Чтобы повысить (понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (верхнее) положение; снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение.

Термопара типа ТХК предназначена для создания электрического тока, возникающего от нагрева сипя свободного конца пламенем запальника.

Запальник предназначен для нагрева термопары и зажигания горелки. Пламя запальника не гаснет до выключения газа (рис. 3).

Рис 3. Схема термопары, запальника и подсоединение их к магнитному клапану

1 – горелка; 2 – запальник; 3 – контактная шайба термопары; 4 – контактная шайба магнитного клапана; 5 – кнопка.

Рис. 4. Схема магнитного газового клапана

1 – провода; 2,6 – тарелки клапана; 3,4 – клапаны; 5 – пружина; 7 – шток; 8 – корпус; 9 – мембрана; 10 – колпак; 11 – сердечник; 12 – якорь.

Магнитный клапан – прибор автоматики безопасности, который служит для полного прекращения подачи газа к горелке и запальнику при погасании последнего.

Принцип действия его основан на том, что обмотка сердечника, получая определенный электрический ток от нагретой термопары, намагничивает сердечник, притягивающий якорь.

Якорь связан через стержень и шток с клапанами, которые удерживаются в промежуточном положении, открывая проход газу из сети к горелке и запальнику (рис. 4).

Во время включения магнитного клапана верхний клапан прижат к седлу, газ идет на запальник. В нерабочем положении нижний клапан прижимается к нижнему седлу под действием пружины и закрывает доступ газа к запальнику и горелке (рис. 5).

Предохранительный клапан состоит из корпуса, в нем между двумя прокладками находится мембрана. Мембрана — специальная пластинка из медной фольги толщиной 0,03 — 0,035 мм, в середине которой отверстие залито легкоплавким сплавом.

При давлении в баке выше 6 кгс/см2 или температуре воды до 105° мембрана прорывается, вода проходят через сигнальную трубку.

Рис. 5. Схема магнитного газового клапана

1 – накидная гайка; 2 – контактные шайбы; 3 – пробка; 4 – прокладка; 5 – шайба коническая; 6 – основание сердечника; 7 – кнопка.

Рис. 6. Схема предохранительного клапана

1 – промежуточное кольцо; 2 – мембрана; 3 – шайба; 4 – труба; 5 – бак; 6 – кожух; 7 – верхняя крышка; 8 – крышка кожуха; 9 – корпус; 10 – прокладка.

Монтаж и установка котлов АГВ-80

Перед установкой котла АГВ-80 наружным осмотром проверить комплектность и сохранность всех частей. Газовый кран должен иметь плавный ход и поворачиваться от легкого усилия руки.

При установке и монтаже должны быть выполнены все условия, обеспечивающие нормальную и безопасную работу аппарата:

– Соответствующее помещение для установки прибора;

– Правильное присоединение аппарата к дымоходу, газопроводу.

– Монтаж котла в жилых зданиях допускается только при наличии дымохода с отводом в него продуктов сгорания.

– Газовые приборы могут устанавливаться в ванных комнатах и кухнях жилых здании.

– Температура помещений, в которых устанавливается агрегат, должна быть не ниже 0°С.

– При подсоединении аппарата к дымоходу должны выполняться требования пожарной безопасности.

– Площадь сечения дымохода не должна быть меньше, чем у патрубка газового аппарата, присоединяемого к дымоходу.

Работы по монтажу, системы отопления или горячего водоснабжения должны производиться по проекту, разработанному потребителем.

Запуск и регулировка котлов АГВ-80

Перед пуском проверить заполнение прибора и системы отопления водой, это контролируется появлением воды из сигнальной трубы. Затем вентиль на водопроводе закрыть и после проверки произвести пуск.

При пуске котла в работу необходимо:

– открыть газовый кран на газопроводе;

– открыть топочную дверцу и левой рукой поднести зажженную спичку к запальнику;

– нажать кнопку магнитного газового клапана до отказа и одновременно зажечь запальник.

– кнопку нужно держать нажатой до отказа одну минуту, не ослабляя нажима на неё;

– по истечении одной минуты отпустить кнопку магнитного газового клапана и медленно открыть кран газовой горелки.

– если горелка не загорится, а запальник погаснет, повторное зажигание можно производить не раньше, чем через две минуты и только после вентиляции топки;

– при запуске агрегата проверить наличие тяги в дымоходе.

При нормальной тяге пламя спички, поднесенной к колпаку тягопрерывателя, будет втягиваться под колпак. Если отсутствует тяга и выбивается пламя из топки, пользоваться аппаратом нельзя.

При нагреве воды до требуемой температуры автоматически прекращается подача газа и горелка гаснет.

Когда температура воды в котле упадет (в результате отбора воды и пополнения холодной водой или теплопотерь при отоплении), терморегулятор возобновляет подачу газа в горелку и она загорается от пламени запальника.

Рис. 7. Схема отопления

1 — аппарат; 2 – расширитель; 3 – радиатор; 4 – термометр; 5 – сбросная труба; 8 – водопроводный стояк; 7 – обратный клапан; 8 – подпиточный водопровод; 9 – обратный трубопровод; 10 – главный стояк.

При работе прибора на отопление (см. рис. 7) в систему должен быть вмонтирован бак-расширитель, снабженный сигнальной трубой.

При работе газового котла АГВ-80 на горячее водоснабжение необходимо:

– Кран разбора горячей воды держать всегда полностью открытым.

– Водопроводный вентиль, питающий прибор, должен быть закрыт как только бак будет наполнен и вода покажется из горячего крана.

– Для забора нагретой воды слегка открыть водопроводный вентиль так, чтобы горячая вода без напора вылилась из горячего крана.

– Когда забор горячей воды окончен, водопроводный вентиль должен быть закрыт.

– Температура воды, выдаваемой аппаратом для горячего водоснабжения, должна быть не более 70°С.

При эксплуатации могут встречаться некоторые явления:

– В начальной стадии запуска аппарата в работу могут появляться капли воды из-под днища бака, падающие на тарелку.

– Это результат конденсации водяных паров из-за разности температур. При нагреве воды до температуры 25—30°С конденсация прекращается.

– Появление шума (булькания) внутри бака при нагреве вот объясняется перемещением нагретых частиц воды наверх, а холодных — вниз.

– Кроме того, при длительной эксплуатации в бак заносятся с водой по водопроводной системе инородные тела в виде пакли, накипи и осадков грязной воды.

– Поэтому нужно тщательно 2—3 раза промыть всю систему отопления и бак через штуцер металлическим крючком (в виде кочерги) извлечь инородные тела из бака. После промывки и очистки бака шум прекратится.

Ремонт и регулировки

Установлен котел АГВ-80. Слабо горит газ на горелке, хотя давление газа в квартире нормальное, может можно как то прочистить, к примеру, если рукой прикрыть сопло то язычки пламени становятся еще меньше(видимо из за недостатка воздуха), возможно, что есть где то грязь или гарь которая мешает нормально гореть горелке?

Кнопочка то поди привязана? Перемените повязку.

В эксплуатации газовый котел АГВ. Что-то потрескивает внутри него после прогрева, – это что может быть?
Аппарат старый – что сделать, чтобы он работал надёжнее?

Этот котел – Автоматический газовый водонагреватель. Не бойтесь потрескиваний, это нормально.

Варианты, что потрескивает:

– детали топочного отделения от нагрева.
– внутренний бак опять же от нагрева.
– турбулятор-замедлитель в центральном канале аппарата.
– накипь внутри и так далее, выбрать по вкусу.

У меня тоже в эксплуатации газовый котел АГВ-80, и всё так же потрескивает. Насчет плохо греет. Включите котёл краном подачи газа на горелку. Не до самого конца, а до того положения, когда пламя на основной горелке перестанет увеличиваться в размерах, т.е. тот момент, когда пламя стало максимальным и дальнейшее открытие крана не способствует резкому увеличению пламени на основной горелке.

Наблюдайте за процессом прогрева труб к радиаторам отопления. Термометр на котле установлен? Если нет, то перед всеми этими операциями установите новый термометр, до 100-150 градусов. Залейте в металлическую гильзу, в которую устанавливается термометр, три чайные ложки любого машинного масла, для нормальной теплопередачи.

Прогревайте котёл и систему отопления. Заметьте температуру, при которой автоматика отключит котёл. Возможно то, что установлено отключение при 50-60 градусах. Из-за этого многие люди по незнанию замерзают. Установите больше. Вот у меня, к примеру, установлено 80 градусов, мне хватает.

Ситуация: дом отапливается газовым котлом АГВ-120 обыкновенным, старым круглым. Автоматика сломалась давно, все попытки ее ремонта завершались ничем. Попытки заменить успехом не увенчивались, т.к. все нам сообщали, что на такие котлы давно никто автоматику не производит.

Но, вот сейчас обнаружила я в продаже автоматику «Вакула-16». В описании к товару в нескольких магазинах написано, что она именно для замены старой автоматики в котлах АГВ-120 и АГВ-80.

В чем сложность. «Вакулу-16» нужно заказывать из другого города, т.е. возврат, если она не подойдет, будет затруднен. Я несколько раз писала продавцам с просьбой подтвердить, что автоматика подходит для АГВ-120, но мне вообще никто ничего не ответил.

Возможно, кто-то знает, действительно ли можно установить автоматику Вакула-16 на этот котел? Я пишу автоматику, но вообще это горелка и автоматика.

Газогорелочное устройство – автоматика ГГУ ВАКУЛА-16 для круглых котлов АГВ с клапаном 630 EUROSIT:

– 16кВт;
– наборные пластинчатые горелки;
– газовый клапан 630 EUROSIT;
– глубина топки 20см.

ГГУ ВАКУЛА-16 предназначена для сжигания природного газа в котлах типа АГВ-80 и АГВ-120, Дани. Газогорелочное устройство предназначено для эксплуатации на природном газе по ГОСТ 5542–87 с давлением 1274-100 Па. Устройство газогорелочное Вакула-16 снабжено прибором автоматического управления газовым клапаном 630 EUROSIT.

Газовый клапан не требует электропитания. Газовый клапан 630 EUROSIT позволяет производить:

– розжиг запальной горелки при помощи пьезоэлемента,
– регулирование температуры воды от +40 до +90 C,
– регулирование максимального потока газа.

Газовые котлы АГВ-120

АГВ-120 — газовые котлы, в которых вода нагревается в емкости без применения принудительной циркуляции, предназначены для водяного отопления помещений, вместимость их баков 120 л. В последних выпусках модернизированных аппаратов в верхней части бака имеется змеевик.

Такой котел может применяться одновременно для отопления помещений и для подачи горячей воды для бытовых нужд. Он имеет цилиндрический бак из оцинкованной стали, заполняемый водой.

Внутри бака проходит жаровая труба, предназначенная для отвода продуктов сгорания из топки, увеличения площади нагрева и улучшения процесса теплоотдачи воде.

Кожух прибора выполнен из листовой стали. Пространство между кожухом и баком заполнено шлаковатой, что служит надежной теплоизоляцией. Горелка чугунная литая с вертикально направленными огневыми отверстиями.

Вход холодной воды осуществляется снизу, а отбор горячей воды в отопительную систему сверху. Если котел служит для отопления помещений, то к штуцеру подвода воды присоединяется трубопровод обратной линии.

Регулирование температуры воды осуществляется терморегулятором, термоэлемент которого введен внутрь бака. Работу горелки контролирует электромагнитный клапан и термопара.

Краткие параметры аппарата

Тепловая мощность, кВт – 14

Теплопроизводительность, кВт -11,3

Вместимость бака, куб. дм – 120

Время нагрева воды до 90 градусов, мин. – 60-70

Диапазон температур нагрева, градус С – 10-90

Отапливаемая площадь, кв. м – 85-100

КПД, % — 85

Рис.1. Газовый котел АГВ-120

1,3 – патрубки подвода холодной и отвода горячей воды; 2 – отражатель; 4 – тягопрерыватель; 5 – резервуар; 6 – кожух; 7 – терморегулятор; 8 – термопара; 9 – запальник; 10 – основная горелка

В центре резервуара расположена теплообменная труба с удлинителем. Пространство между резервуаром и кожухом заполнено изоляцией из шлако- или стекловаты. Над выходным отверстием жаровой трубы расположен тягопрерыватель.

В нижней части аппарата размещена инжекционная горелка низкого давления, в которой на кронштейне крепится запальник. Запальник имеет два язычка пламени: от одного происходит зажигание основной горелки, от второго нагревается спай термопары.

Смеситель горелки представляет собой согнутую под углом 90° профилированную трубу. На диффузоре смесителя имеется чугунная насадка.

Огневые отверстия в насадке просверлены в специальных приливах, расположенных в один ряд, что улучшает условия подвода вторичного воздуха к факелам. Так как горелка работает с коэффициентом избытка воздуха, это условие является необходимым.

Расположение отверстий по окружности способствует равномерному распределению теплоты в шонке, а большое число отверстий позволяет получать факелы наибольшей высоты.

Газовый котел снабжен автоматическими системами безопасности и регулирования. Автоматика безопасности состоит из электромагнитного клапана и термопары, соединенной с ним проводами.

При нормальной работе прибора запальник нагревает спай термопары, в цепи развивается ЭДС и по обмотке электромагнитного клапана протекает электрический ток, удерживающий клапан в открытом состоянии. При этом газ поступает к основной горелке.

В случае если запальник погаснет, спай термопары остынет, и электромагнитный клапан закроет доступ газа к основной горелке и запальнику. Повторное зажигание запальника следует проводить в ручную, но не ранее чем через 2 мин.

Прибор запускают в работу только после заполнения его водой. Для этого достаточно открыть любой из водоразборных кранов горячей воды и убедиться, что вода вытекает из него под напором.

Затем открывают кран на газоходе перед аппаратом, подносят зажженную спичку к запальнику и открывают его кран. Через 1-2 мин после зажигания запальника необходимо оттянуть вниз до отказа кнопку электромагнита, при этом кнопка должна оставаться в нижнем положении.

Убедившись в том, что запальник горит, открывают кран основной горелки и зажигают ее. Если горелка не загорается, а запальник гаснет, то повторное зажигание можно производить только после вентилирования топки в течение 2-3 мин.

Пустив котел АГВ-120, необходимо закрыть дверцу и проверить наличие разрежения в дымоходе с помощью зажженной спички. При отсутствии разрежения в дымоходе пользоваться котлом категорически запрещается.

После нагрева воды до требуемой температуры терморегулятор прекращает подачу газа к основной горелке. При снижении температуры воды в нагревателе на 5-10 (в результате отбора горячей воды или тепло потерь при отоплении) терморегулятор возобновляет подачу газа к основной горелке.

Регулирование максимальной температуры воды производится вращением правой нижней гайки блока автоматически. При снижении температуры гайку необходимо повернуть вниз, при повышении – вверх.

Чтобы выключить прибор, необходимо закрыть кран запальника и кран основной горелки, а также кран на газопроводе перед прибором.

Приборы обслуживают лица, ознакомившиеся с инструкцией и основными правилами безопасности эксплуатации газовых приборов.

Котлы с отводом продуктов сгорания в дымоход можно устанавливать в ванных комнатах и на кухнях.

Объем ванной комнаты при использовании данных агрегатов должен быть не менее 6 м. Увеличение же объема кухни сверх предусмотренного не требуется.

Рис.2. Установка котла АГВ-120

На рис.2 показана установка аппарата. К дымоходу они присоединяют трубами из кровельной стали толщиной 0,8-1мм, причем диаметр соединительных труб должен быть не менее 100 мм. Общая длина горизонтальных участков соединительных труб должна быть не более 6 м.

Неисправности котлов АГВ и способы их устранения

1. Якорь не удерживается сердечником (пламя запальника гаснет)

– Окисление припоя в местах контакта магнитного клапана с термопарой – Отвернуть ключом накидную гайку, подсоединенную к магнитному клапану, зачистить наждачным полотном контактные шайбы (снять окисные пленки) и навернуть накидную гайку.

– Загрязнение полюсов сердечника и плоскостей якоря – Отвернуть четыре винта, снять колпачок пусковой кнопки и якорь, протереть замшей или мягким сукном плоскости якоря и сердечника электромагнита без повреждения полированной поверхности. Собрать узел и установить его на место.

– Термопара не вырабатывает ЭДС: сгорел конец термопары – Заменить термопару. Категорически запрещается подвязывать пусковую кнопку к магнитному клапану.

2. Пламя запальника коптит или не горит

– Засорено отверстие запальника – Пластинкой толщиной 0,3 мм прочистить прорезь запальника.

3. Прорвало мембрану предохранительного клапана

– В баке создано гидравлическое давление более 6 атмосфер или температура выше 100 – 1500С – Вывернуть корпус предохранительного клапана, заменить мембрану запасной и ввернуть корпус. Предохранительная мембрана должна быть аккуратно вложена между двумя прокладками в корпусе и не должна иметь перегибов и других внешних дефектов.

4. При работе котла вода не достигает нужной температуры

– Нарушена настройка терморегулятора – Чтобы повысить (или понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть стопорный винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (или верхнее) положение, снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение. Если не достигнута нужная температура с одного поворота, необходимо это повторить несколько раз.

5. Пламя горелки и запальника гаснет

– Тяга дымохода недостаточная. Дымоход не обеспечивает отвода продуктов сгорания – Отремонтировать дымоход в соответствии с требованиями для дымоходов.

– Якорь магнитного клапана не притягивается к сердечнику. Поступление в горелку через смеситель большего количества воздуха, чем необходимо для смеси – Поворотом воздушника уменьшить подачу воздуха.

6. На конце термопары наличие сажи

– Неполное сгорание газовой смеси, недостаточное количество первичного воздуха – Необходимо острым предметом очистить сажу, проверить и прочистить отверстие в стойке запальника диаметром 6 мм.

7. Появление шума или отрыва пламени от газовой горелки

– Большое поступление воздуха в горелку через смеситель – Поворотом воздушника на смесителе уменьшить поступление воздуха.

8. Пламя горелки коптящее (пламя горелки считается нормальным, если газ горит по всей горелке спокойно, имеет синюю окраску и высота его в пределах 80— 115 мм)

– Малое поступление первичного воздуха в смеситель через отверстия воздушника – Поворотом воздушника из смесителе увеличить подачу воздуха.

9. При отключении газа на горелку терморегулятор частично пропускает газ

– Клапан и седло клапана терморегулятора загрязнены – Вывернуть стакан с клапаном терморегулятора, очистить клапан и седло. При необходимости — притереть клапан. Усилить или сменить пружину и проверить работу клапана. Перед установкой на место стакана клапан и седло смазать машинным маслом.

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Управление системой отопления. Монтаж. Подключение. Перевод на другой тип газа. Устройства регулировки и приборы защиты.

Особенности. Установка и монтаж. Компоненты автоматики.

Технические параметры. Монтаж. Регулировка и проверка. Техническое обслуживание.

Регулировка и защита. Установка и монтаж. Настройка давления. Техобслуживание.

_______________________________________________________________________________

_______________________________________________________________________________

После запуска появилась неисправность. Не хочет включаться, работал два года, теперь загорелось все табло как при включение котла, когда идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?

В эксплуатации котел Baxi main four 240, отключается с ошибкой E35 (паразитное пламя). Подскажите что делать? Эксплуатируется первый сезон.

Установили и подключили котёл Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в аппарат для ГВС?

Котёл бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик бойлера, выдает ошибку. Подскажите, как сделать, чтобы ошибку не выдавал и работал нормально как на отопление, так и на бойлер?

Если отключить датчик протока ГВС, то может быть получится через меню L3 перепрограммировать в одноконтурный аппарат?

Установили котёл Arderia esr 2.13 ffcd. Если у меня немного падает давление теплоносителя за 2-3 дня на пару делений, может ли быть причина в неисправности трехходового клапана (утечек с радиаторов нет)?

В эксплуатации газовый котел Ардерия 2.35. Подскажите про уменьшение мощности. Слышал что-то про модуляцию, скорость вращения вентилятора и прочее. Возможно ли реально уменьшить мощность?

_______________________________________________________________________________

Произвели монтаж и подсоединения котла Buderus Logano G234-WS-44 квт, автоматика Логоматик 4211. Отопление на баллонах без ГВС, также заменены жиклеры для сниженного газа. Зиму пережили, баллоны заменялись, все без проблем. Потом весной, когда температура на улице +16+18, котел стал отключаться на продолжительное время и при включении стал выдавать ошибку горелки на экране и загоралась красная лампочка-кнопка на передней стенке. Нажимали кнопку, повторно включали питание и все работало. Несколько раз это было, потом на лето отключили котел совсем, в чем может быть неисправность?

В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном который стоит на ГВС?

Подскажите, для настенных газовых котлов Vaillant, имеются ли реальные/фактические отличия в лучшую сторону в новом поколении turboTEC plus VU/5-5 по сравнению с /3-5?

Неисправность в работе котла, мигает зеленый сид (питание), в инструкции сказано, что сработала тепловая защита, зеленый индикатор мигает, даже если к плате ничего не подключено. Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.

В эксплуатации газовый котел двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС греется отопление, режим работы – летний. Снимал трехходовой клапан, грязи и выработки нет. Такое ощущение, что плата трехходовым клапаном не управляет. Как проверить?

Установлен и подключен настенный котел Электролюкс Basic Xi. Началась неполадка, что котел перестал видеть пламя и выключал подачу газа через 7-8 секунд. И после 3х попыток выдавал ошибку E1. Как можно исправить?

Неисправность котла Koreastar. Отопление работает отлично, горячая вода идет с перебоями, при включении крана горячей воды сначала идет холодная вода, потом кипяток. Через несколько секунд прохладная, потом опять кипяток. В чем может быть проблема?

Неисправность котла ферроли домипроджект 24 – настраиваю 60-70 градусов, он переходит на минимальное горение, не включается, не отключается. Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?

В эксплуатации газовый котел Junkers euroline, при включении горячей воды поджигает газ, затем тухнет и так несколько раз. Если включить при работающем отоплении, то нагрев воды включается сразу. Подскажите, пожалуйста, в чем может быть проблема?

Подскажите по регулировкам газового котла Навьен Асе 16 turbo пульт v1.3. Не получается настроить выбег вентилятора. Ставлю 30 сек., а все равно 2 мин. крутит.

Неисправность котла Оазис ZRT18. Агрегат запускается, зажигается газ, потом тухнет. Опять зажигается-тухнет (раза три так бывает). Потом разгорается и работает нормально. Никакой ошибки не выдаёт. В чём причина?

Неисправность газового котла Сеньор Дюваль – датчик давления воды показывает 0.0, индикатор мигает красным цветом, не греется горячая вода, но при этом давление воды в квартире хорошее. Как устранить неполадку?

В каком месте коаксиального дымохода должен быть установлен конденсатоотводчик? Котел wh2d c закрытой камерой сгорания, расположен на расстоянии 1м от стены.

Проблема запуска котла Westen Pulsar D. Пьезо розжиг срабатывает, но пламени нет, после треска ошибка E01. Вилку местами переставлял.

Напольный газовый котел Новелла заблокировался – зеленые лампочки на панели горят, и больше ничего не происходит. Как исправить?

Установлен и подключен газовый настенный котел Ariston, который совсем не держит давление: во время охлаждения нагретой воды давление падает до нуля, хотя вода регулярно набирается. Что с давлением?

Неисправность котла metropolis dgt 25 bf. Перестало работать ГВС, отопление работает, ошибку не выдаёт. Что посоветуете?

Подскажите, пожалуйста, как решить проблему. Котёл Солли Стандарт, при любой попытке включить его или горячую воду, выдает ошибку GS.

В эксплуатации котел Вольф. В последнее время он стал странно себя вести: в паузе между запусками раз пять включает горелку на одну секунду, а на дисплее выскакивает 70 градусов. Где искать неисправность?

ACV Wester Line работает очень нестабильно: часто уходит в аварию, при запуске издает характерный стук и глохнет, а временами все нормально. Агрегат почти новый, что с ним не так?

В газовом котле Демрад перестал подаваться газ на горелку. Пьезо-элемент щелкает, но розжига нет. С газовой плитой все в порядке, газ есть. В чем причина?

Неисправность котла Kiturami world, периодически останавливается. Я протираю датчик пламени, и аппарат какое-то время хорошо работает, но вскоре все повторяется. Также он стал сильно коптить. Может, дело в коротком дымоходе, и надо его удлинить?

_____________________________________________________________

Ошибки котлов Nike Star, Eolo Star/Mini, Mythos. Неисправности котлов с возможностью автоматической разблокировки.

У меня котел в зимнем режиме систематически поднимает температуру до 80 градусов. Три раза вызывал мастера. Он сказал, что это у многих моделей имергаз, и предложил поставить программатора, но не факт, что поможет. Подскажите, как решить эту проблему и поможет ли этот программатора?

Модели 11.6; 17,4; 23.2; 29,3 кВт. Технические характеристики. Элементы управления блока автоматики. Монтаж и техобслуживание. Неисправности и их устранения.

Установлен и запущен в эксплуатацию газовый котел АОГВ. Проблема с подачей горячей воды. Теплообменник промыли. Прошло меньше месяца, и вода опять не идет. Поставили фильтр на воду, но прошло время, и опять не идет горячая вода. Что может быть за поломка?

Монтаж и установка. Запуск и регулировка. Неисправности и способы их устранения.

Технические параметры. Монтаж и подключения. Запуск и порядок работы. Регулировки автоматики.

Неисправность котла Нева люкс 7023. С периодичностью 2 раза в месяц выдает ошибку Е7. Но после перезагрузки все-таки работает. Сейчас выдает ошибку Е6. Поработает 15 мин, и отключается. Что это может быть?

Конструкция и блок автоматики. Порядок розжига. Неисправности и ремонт.

Скажите возможно ли из-за слабого давления газа котел Атем житомир тухнет, происходит щелчок и тухнет. В чем проблема? Можно ли на время отключить автоматику и как?

Смонтировали газовый котел Лемакс КСГ-12,5 Премиум. После отключения основной горелки через пару минут происходит щелчок, в чем причина подскажите?

Установлен и подключен газовый котел КС-Г, на 250 кв. м. При разжигании он не выключается, температура поднимается, если не ошибаюсь, автоматика Арбат 1. Не регулируется пламя – слишком большое. Что делать?

Установил газовый котел Маяк и подключил его. Работает он нормально. Но причина вот в чем. Когда он работает на единице он сильно пищит, если регулятор повернуть 2-7 писк пропадает. Подскажите, что может быть?

Установили и подключили газовый котел Данко с автоматикой Каре, на запальнике работает отлично, но стоит добавить мощность на горелке, он полностью затухает, вчера затухал в течение 5 минут, сегодня работает минут 20 и полностью тухнет. Кто сталкивался с такой проблемой?

В эксплуатации котёл газэко 18. При включении горячей воды падает давление в системе после подпитки давление доходит до 3 бар. Приходиться сбрасывать. В чём дело, как исправить?

В котле часто закипает вода, при этом он уходит в аварию по перегреву. Теплообменник недавно мыли, система не забита. В чем дело?

Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?

Котел Селтик дс нагревается до 45 градусов и стоит весь день не отключается и не нагревает батареи, иногда показывает ошибку а3. Как можно устранить данную проблему?

Упало давление горячей воды в котле Mora Top. В чем причина?

Газовый настенный котел Сеул перестал включаться из-за ошибки отсутствия розжига. Каким образом ее можно устранить? Что именно вышло из строя?

domdz.ru

Аогв 120 1979 года выпуска технические. Как работает АГВ. Вариант монтажа АГВ в частном доме

Прочитав фразу: «Как выбрать АГВ отопление?», неподготовленный человек «поселит» в своих мыслях вопрос: «А что это такое АГВ отопление?»

АГВ расшифровывается, как автономный газовый водонагреватель. Иными словами это газовый котел, предназначенный для отопления и горячего водоснабжения. За последние десятилетия они серьезно видоизменились, улучшили параметры своей эффективности и экономичности. Мы не будем «залазить» в историю, а остановимся на основных нюансах подбора газового котла для Вашего дома или офиса.

Для правильного выбора такого устройства желательно обратиться к квалифицированному специалисту. Однако иметь базовые знания в этой теме заказчику, отнюдь, не помешает, дабы помешать «нерадивому» продавцу продать Вам то, что Вам не нужно или не просто не подойдет.

Основные вопросы, ответ на которые Вам необходим для правильного выбора АГВ:

  1. Какая площадь будет отапливаться данным котлом?
  2. Какой вариант котла Вам подойдет?
  3. Какие материалы будут использованы в отопительной системе дома?
  4. В отопительной системе какого типа будет работать данный АГВ?

Ответ на первый вопрос, который должен Вам задать квалифицированный продавец, определяет необходимую мощность котла.

Точное значение площади обогреваемого помещения позволит продавцу подобрать оптимальный вариант АГВ, что позволит вам «быть в тепле» и не переплачивать.

Стандартный ряд мощностей АГВ выглядит так:

11,6 кВт, 16 кВт, 17,4 кВт, 23,2 кВт, 29 кВт, 35 кВт и т.д.

В техническом паспорте указана максимальная мощность котла. На практике необходимо учитывать теплопотери помещения, снижения давления газа в трубопроводе при чрезмерной нагрузке на него в период сильных морозов и пр.

Для хорошо утепленного помещения площадью 100 м 2 и высотой потолка до 2,8 м достаточно будет АГВ мощностью 11,6 кВт. Расчет делается из соотношения 1кВт мощности котла на 10м 2 площади помещения при условии его качественной теплоизоляции.

Внимание! При наличии в помещении теплопотерь или высоких (более 2,8 м) потолков, желательно брать котел более мощный (хотя бы на 25%, в нашем примере 16 кВт).

Ответ на второй вопрос относительно типа котла формируется из Ваших к нему функциональных «требований»:

  • Котел будет висеть на стене (настенный) или стоять на полу или специальном постаменте (напольный вариант)?
  • Котел будет одноконтурным (только для системы отопления) или двухконтурным (для отопления и горячего водоснабжения).


Ответ на третий вопрос не менее важен и дополняет первый, так как материалы системы отопления, точнее, их параметры, влияют на требуемую мощность котла.

Например, конденсационный котел с высоким коэффициентом полезного действия (КПД) «тратит» 1 кВт своей мощности на нагревание 12-14 л воды системы отопления. И если Вы не в состоянии самостоятельно определить объем воды в отопительной системе – скажите продавцу, какие теплоизлучающие элементы вы используете (труба, регистр, радиатор).

Внимание! На заданный продавцом такой вопрос может свидетельствовать о некомпетентности данного представителя торговой индустрии или, в лучшем случае о его невнимательно

mirhat.ru

Газовые котлы АГВ-120

___________________________________________________________________________

АГВ-120 — газовые котлы, в которых вода нагревается в емкости без применения принудительной циркуляции, предназначены для водяного отопления помещений, вместимость их баков 120 л. В последних выпусках модернизированных аппаратов в верхней части бака имеется змеевик.

Такой котел может применяться одновременно для отопления помещений и для подачи горячей воды для бытовых нужд. Он имеет цилиндрический бак из оцинкованной стали, заполняемый водой.

Внутри бака проходит жаровая труба, предназначенная для отвода продуктов сгорания из топки, увеличения площади нагрева и улучшения процесса теплоотдачи воде.

Кожух прибора выполнен из листовой стали. Пространство между кожухом и баком заполнено шлаковатой, что служит надежной теплоизоляцией. Горелка чугунная литая с вертикально направленными огневыми отверстиями.

Вход холодной воды осуществляется снизу, а отбор горячей воды в отопительную систему сверху. Если котел служит для отопления помещений, то к штуцеру подвода воды присоединяется трубопровод обратной линии.

Регулирование температуры воды осуществляется терморегулятором, термоэлемент которого введен внутрь бака. Работу горелки контролирует электромагнитный клапан и термопара.

Краткие параметры газового котла АГВ-120

Тепловая мощность, кВт – 14

Теплопроизводительность, кВт -11,3

Вместимость бака, куб. дм – 120

Время нагрева воды до 90 градусов, мин. – 60-70

Диапазон температур нагрева, градус С – 10-90

Отапливаемая площадь, кв. м – 85-100

КПД, % — 85

Рис.1. Газовый котел АГВ-120

1,3 – патрубки подвода холодной и отвода горячей воды; 2 – отражатель; 4 – тягопрерыватель; 5 – резервуар; 6 – кожух; 7 – терморегулятор; 8 – термопара; 9 – запальник; 10 – основная горелка

В центре резервуара расположена теплообменная труба с удлинителем. Пространство между резервуаром и кожухом заполнено изоляцией из шлако- или стекловаты. Над выходным отверстием жаровой трубы расположен тягопрерыватель.

В нижней части аппарата размещена инжекционная горелка низкого давления, в которой на кронштейне крепится запальник. Запальник имеет два язычка пламени: от одного происходит зажигание основной горелки, от второго нагревается спай термопары.

Смеситель горелки представляет собой согнутую под углом 90° профилированную трубу. На диффузоре смесителя имеется чугунная насадка.

Огневые отверстия в насадке просверлены в специальных приливах, расположенных в один ряд, что улучшает условия подвода вторичного воздуха к факелам. Так как горелка работает с коэффициентом избытка воздуха, это условие является необходимым.

Расположение отверстий по окружности способствует равномерному распределению теплоты в шонке, а большое число отверстий позволяет получать факелы наибольшей высоты.

Газовый котел АГВ-120 снабжен автоматическими системами безопасности и регулирования. Автоматика безопасности состоит из электромагнитного клапана и термопары, соединенной с ним проводами.

При нормальной работе прибора запальник нагревает спай термопары, в цепи развивается ЭДС и по обмотке электромагнитного клапана протекает электрический ток, удерживающий клапан в открытом состоянии. При этом газ поступает к основной горелке.

В случае если запальник погаснет, спай термопары остынет, и электромагнитный клапан закроет доступ газа к основной горелке и запальнику. Повторное зажигание запальника следует проводить в ручную, но не ранее чем через 2 мин.

Прибор запускают в работу только после заполнения его водой. Для этого достаточно открыть любой из водоразборных кранов горячей воды и убедиться, что вода вытекает из него под напором.

Затем открывают кран на газоходе перед аппаратом, подносят зажженную спичку к запальнику и открывают его кран. Через 1-2 мин после зажигания запальника необходимо оттянуть вниз до отказа кнопку электромагнита, при этом кнопка должна оставаться в нижнем положении.

Убедившись в том, что запальник горит, открывают кран основной горелки и зажигают ее. Если горелка не загорается, а запальник гаснет, то повторное зажигание можно производить только после вентилирования топки в течение 2-3 мин.

Пустив котел АГВ-120, необходимо закрыть дверцу и проверить наличие разрежения в дымоходе с помощью зажженной спички. При отсутствии разрежения в дымоходе пользоваться котлом категорически запрещается.

После нагрева воды до требуемой температуры терморегулятор прекращает подачу газа к основной горелке. При снижении температуры воды в нагревателе на 5-10 (в результате отбора горячей воды или тепло потерь при отоплении) терморегулятор возобновляет подачу газа к основной горелке.

Регулирование максимальной температуры воды производится вращением правой нижней гайки блока автоматически. При снижении температуры гайку необходимо повернуть вниз, при повышении – вверх.

Чтобы выключить прибор, необходимо закрыть кран запальника и кран основной горелки, а также кран на газопроводе перед прибором.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
