Инструкция по эксплуатации газовых колонок Bosch

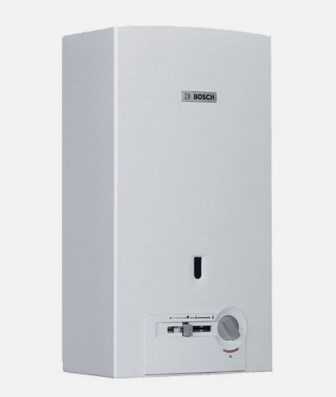

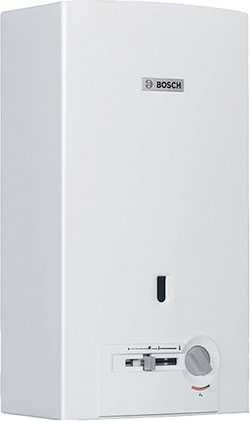

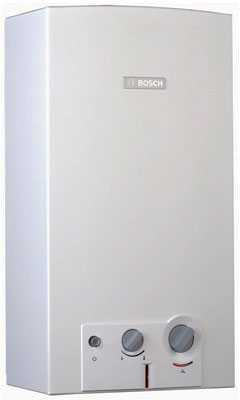

Газовая колонка Bosch wr 10 2p  может работать как от природного, так и от сжиженного газа, т.е. баллона. Оснащена тройной защитой : термоэлементом для контроля пламени зажигания, контролем тяги продуктов сгорания газа, ограничителем температуры, предохраняющим колонку от перегрева.

Модель также оснащена надежной системой модуляции пламени. Это означает, что колонка автоматически подстраивает нагрев под требуемый поток жидкости. Если вы моете посуду на кухне, а кто-то решил помыться в душе, температура воды будет прежней, как на кухне, так и в душе. Автоматически регулируется и мощность жидкости на выходе при изменении давления воды в водопроводе.

Перед включением, согласно инструкции по эксплуатации газовой колонки Bosch, необходимо удостовериться в наличии тяги в дымоходе. сделать это можно, поднеся к дымоходу зажженную свечу либо спичку. Если пламя отклоняется в сторону дымохода, значит, с тягой все в порядке, и можно включать аппарат.

При отсутствии тяги следует выяснить причину и прочистить воздуховод, либо загерметизировать швы труб воздуховода, если обнаружено неплотное прилегание его частей. При работе колонки следите за тем, чтобы было приоткрыто окно или форточка, дверь в помещении, где установлена колонка, не должна закрываться наглухо.

Таким образом обеспечивается естественное движение воздуха и приток кислорода, агрегат при работе сжигает большое количество кислорода. При несоблюдении этих требований можно отравиться угарным газом. Также следует помнить, что при работающей колонке нельзя включать вентилятор или кондиционер, это нарушает отток угарных газов через дымоход.

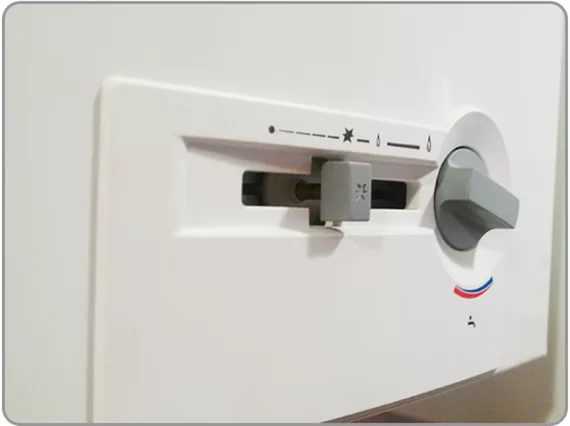

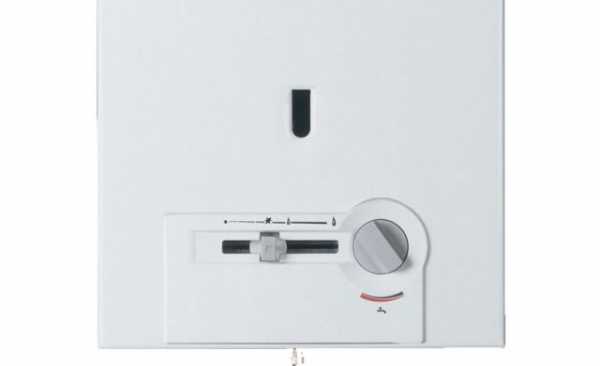

На передней панели аппарата слева расположен бегунок, регулирующий мощность, справа тумблер регулятора объема жидкости, над ними располагается смотровое окно. Никогда не приближайтесь слишком близко к нему во избежания ожога.

Панель управления газовой колонки Bosch WR 13-2 P

Если запуск происходит первый раз или после длительного простоя, в трубах колонки может скопиться некоторое количество воздуха. Для его удаления несколько раз откройте и закройте кран с горячей водой, с интервалом примерно в минуту, до полного его удаления.

При первом включении откройте вентили подачи газа и воды, откройте кран горячей воды, чтобы убедиться, что поступает жидкость.

Колонка Бош имеет систему пьезорозжига, кнопка которого располагается внизу слева.  Для включения необходимо переместить  ползунок из левого крайнего положения в положение поджиг, обозначенный звездочкой. Утопить его и одновременно несколько раз нажать кнопку пьезоподжига, до появления запального пламени.

При этом раздаются громкие щелчки, их пугаться не стоит, так и должно быть. Если запальное пламя загорелось, отпустите кнопку ползунка, если поджиг не произошел, повторите всю процедуру еще раз. Агрегат может не запуститься, если после длительного простоя или при первом включении в газовые трубы попал воздух. Для его удаления следует кнопку ползунка удерживать в утопленном состоянии до тех пор, пока не удалится весь воздух.

Как только агрегат включился, установите необходимую вам мощность при помощи того же ползунка. Крайнее правое положение обеспечивает максимальную мощность, при этом увеличивается и расход газа. С помощью круглой ручки устанавливается необходимый поток жидкости и ее температура.

Поворачивая ручку по часовой стрелке, вы снижаете поток и увеличиваете температуру, поворачивая против часовой  — наоборот, увеличивается проток, температура уменьшается. Установка высокой температуры увеличивает расход газа и образование накипи в теплообменнике.

Запальное пламя горит постоянно, а основная горелка зажигается в момент открытия крана с горячей водой. Отключение происходит, когда вы закрываете кран с горячей водой. Для полного отключения агрегата надо передвинуть ползунок регулятора мощности в крайнее левое положение, запальное пламя потухнет...

Если существует риск замерзания воды в приборе,  например, на даче в зимний период, следует полностью слить из него воду. Для этого необходимо закрыть вентили подачи воды и газа, открыть краны на смесителе.

Снять кожух корпуса,открутив несколько болтов, для доступа к водяному узлу.Снять скобку в виде буквы «П» с корпуса фильтра на водяной арматуре и вынуть заглушку, которая располагается сразу за скобкой. Подождать некоторое время, пока жидкость не сольется полностью.

Для продления срока службы прибора необходимо регулярно проводить техническое обслуживание, не реже 1 раза в год. Очищать от пыли и сажи внутреннюю часть колонки, промывать от накипи теплообменник. При этом следует знать, что все работы с газовым оборудование должен производить только специалист.

После проведения всех работ по подготовке котла  Bosch Gaz 6000 к запуску, после предпусковой подготовки, которая включает в себя проверку расширительного бака, запорной арматуры, фильтров, проверку давления в газовой магистрали, герметичность соединения всех стыков, котел подключается к электрической сети.

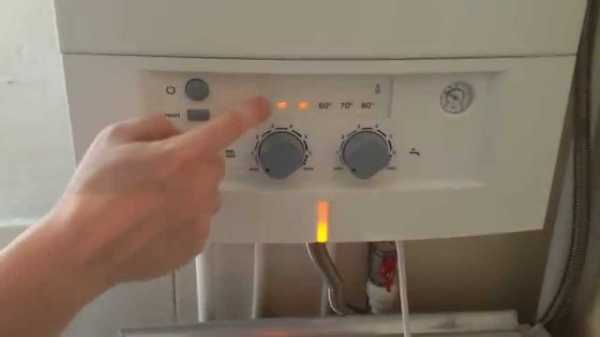

После запитки к электросети на электронном дисплее, который расположен на передней панели агрегата, появляется значок «внимание». Далее  следует нажать кнопку включения на передней панели, расположенную рядом с верхним левым углом электронного дисплея. Над дисплеем находится магнитная  инструкция, позволяющая легко изменять настройки агрегата.

При включении, в течение двух секунд, электроника котла проводит самодиагностику, происходит проверка всех датчиков и переводится в режим блокировки. На дисплее отображается текущая температура и код состояния. Далее необходимо произвести адаптацию скорости вентилятора к длине дымохода, к которому подсоединен агрегат.

Эта операция производится при помощи одновременного нажатия и удержания трех кнопок — «+», «-» и «назад». Режим устанавливается в соответствии с параметром, указанном в инструкции к устройству — выставляем  второй сервисный уровень, подтверждаем действие кнопкой «ок», удерживая ее до момента появления на дисплее квадратных скобок.

Кроме дисплея, в правой нижней части, смонтирован манометр, показывающий давление в системе, нормальное давление находится в зеленой зоне. Красной зоной обозначено давление ниже и выше номинального, когда срабатывает защита и агрегат отключается.

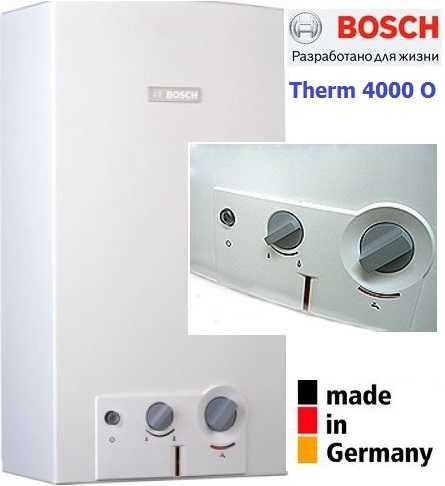

Bosch THERM 4000

Увеличить давление можно при помощи синего крана, открутив его против часовой стрелки до момента , когда стрелка манометра вернется в синюю зону. При увеличении давления произойдет сброс жидкости через рифленую трубку внизу агрегата и манометр снова вернется в нормальное положение .

Котел может работать в двух режимах, подогрева жидкости и и режиме отопления, какой из режимов активен, показывает значок  на дисплее.

Выбор режима происходит нажатием на кнопку «+» или «mode». Выбрав режим, устанавливаем нужную температуру, затем нажимаем «ок» -подтверждаем выбор, после чего на дисплее появляются стрелочки вверх-вниз, посредством кнопок «+» и «-» устанавливаем необходимую температуру нагрева. Для сохранения выбора нужно нажать кнопку «ок» и удержать  пару секунд.

Если необходимо установить режим работы отопление, выбираем его кнопкой «-» , подтверждаем нажатием на «ок» . Выбор температуры и сохранение выбора происходит аналогично, как и при установке температуры нагрева воды. Появившийся на дисплее значок огня свидетельствует о том, что включилась турбина и начался нагрев.

При достижении заданной температуры значок огня исчезнет, после падения, когда котел опять включится, появится снова, это будет происходить циклически на протяжении всей работы котла при заданных параметрах.  В случае любых неисправностях в работе  Bosch Gaz 6000, например, при отсутствии подачи газа или воды, сработает защита и на дисплее появится сообщение об ошибке.

Расшифровка ошибки и действия для ее устранения описываются в инструкции к котлу. После выявления и устранения причины необходимо подтвердить действие на дисплее, нажав и удерживая несколько секунд кнопку  "ок". После этого котел снова автоматически запускается в работу.

Агрегат защищен от замерзания, если работает насос и жидкость циркулирует по отопительной системе. Если же котел нужно выключить, тогда в жидкость для отопления добавляют антифриз, и сливают воду из горячего водоснабжения, как правило, такую работу производит специалист. Техническое обслуживание производит также специалист, так как агрегат является довольно сложным устройством, связанным с повышенным давлением и газом.

Предлагаем посмотреть видео о правилах настройки колонки Бош 4000 О:

boilervdom.ru

Проточная газовая колонка Bosch — установка, настройка, обслуживание и ремонт

газовое водогрейное оборудование Bosch

    Содержимое:
  1. Устройство и принцип работы колонок Bosch
  2. Нормы установки колонок Бош
  3. Как зажечь колонку Bosch
  4. Как почистить колонку Бош
  5. Колонки Бош — неисправности и методы устранения
  6. Отзывы о газовых водонагревателях Бош

колонка Bosch За время эксплуатации немецкие газовые колонки Бош (Bosch) зарекомендовали себя только с положительной стороны. Проточные водонагреватели имеют простое и удобное управление, предназначены для подключения к одной или нескольким точкам водоразбора.

В линейке Bosch представлены автоматические газовые бойлеры, работающие от батареек или встроенного гидрогенератора. В серии также присутствует классика — полуавтоматические бойлеры с пьезорозжигом.

Устройство и принцип работы колонок Bosch


Все бойлеры делятся на два основных класса (по типу розжига), и несколько подклассов. Газовые проточные водонагреватели Bosch выпускаются в следующих модификациях:

  • Полуавтоматические колонки — в устройстве присутствуют две горелки: основная и запальная. Фитиль горит в постоянном режиме. При открытии крана ГВС запальник воспламеняет газ на основной горелке. Розжиг запальника осуществляется с помощью пьезоэлемента.
  • Автоматические колонки — включаются самостоятельно при открытии крана ГВС. Блок розжига продуцирует искру на горелочное устройство, воспламеняя газ. Автоматические газовые водонагреватели Бош в свою очередь делятся на две подгруппы:
    1. работающие от батареек;
    2. использующие для продуцирования искры гидрогенератор.


Кроме разделения по принципу розжига, колонки Bosch делятся на два класса по внутреннему устройству. Существуют водонагреватели с закрытой (турбо) и открытой (атмосферной) камерой сгорания. Турбированные имеют встроенные вентиляторы, нагнетающие воздух на горелку. В атмосферных бойлерах используется естественная конвекция воздушных масс.

Срок эксплуатации колонок Бош составляет 8-12 лет. На сроки эксплуатации влияет качество нагреваемой воды, соблюдение правил подключения и пользования, установленных производителем.

Больше информации о технических характеристиках водонагревателей можно узнать из таблицы:

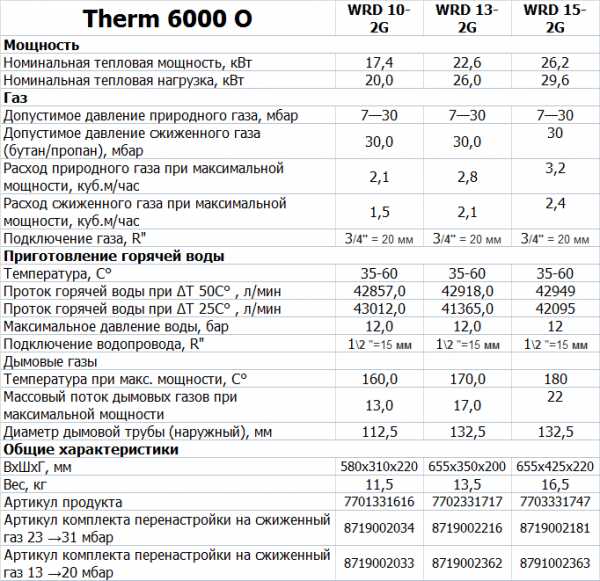

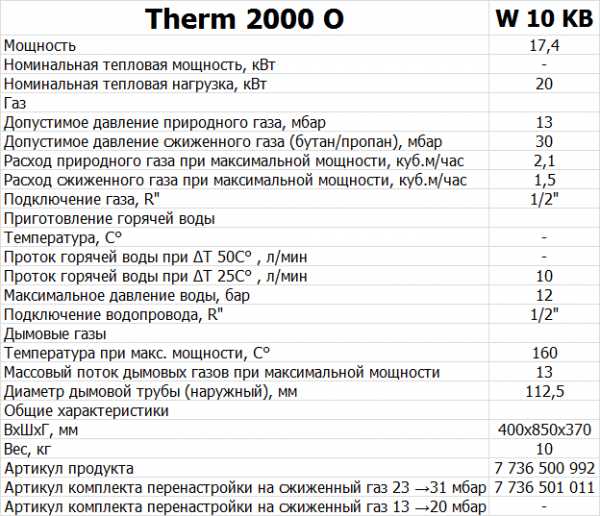

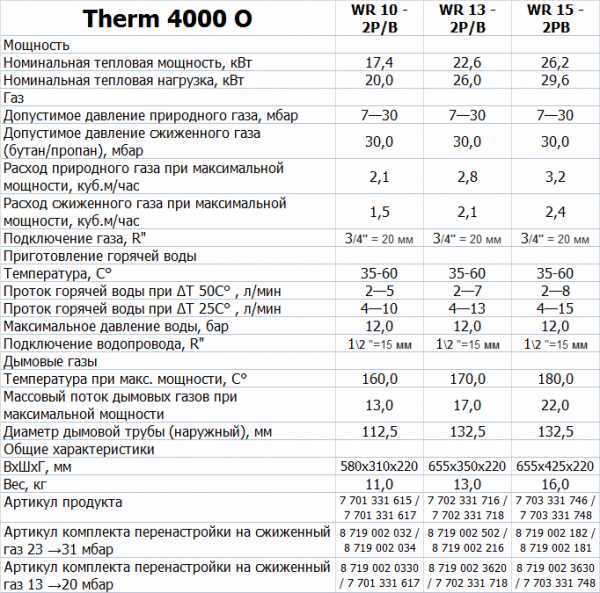

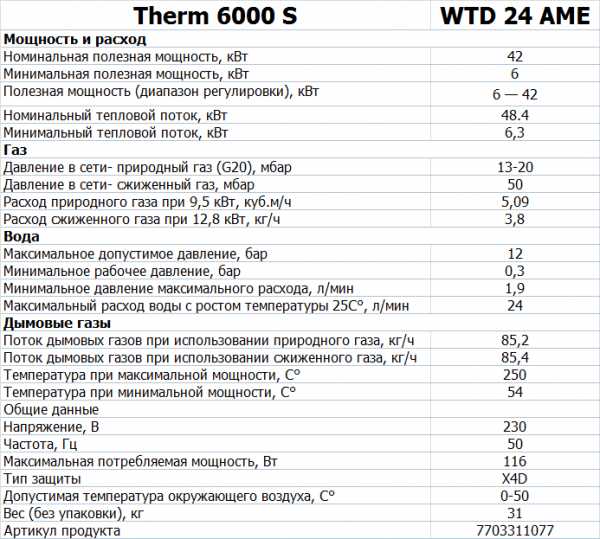

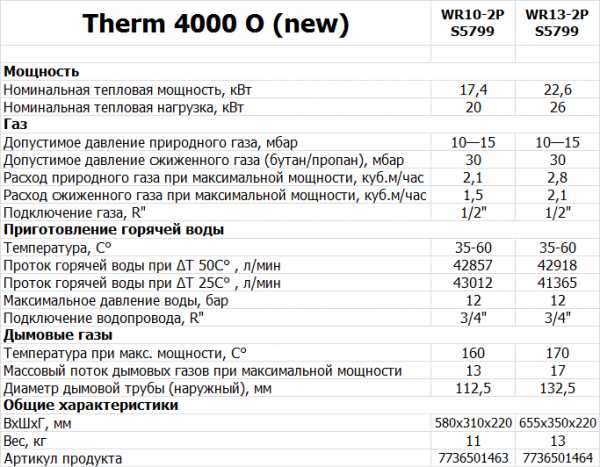

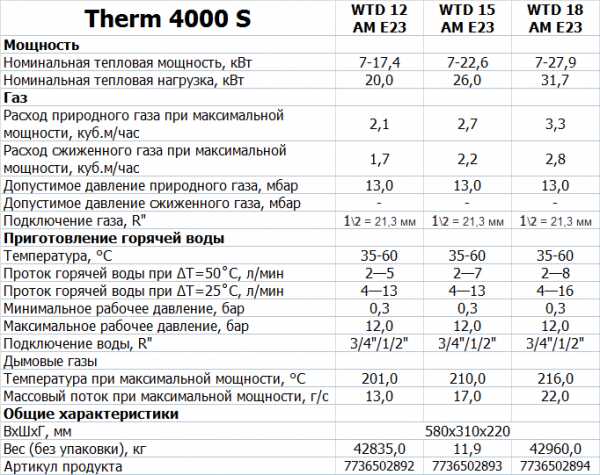

Технические характеристики газовых колонок Bosch

Модель

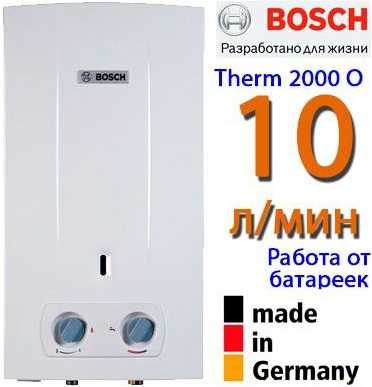

Therm 2000 O W 10 KB

Therm 4000 O (NEW)

Therm 4000 S

Therm 4000 O

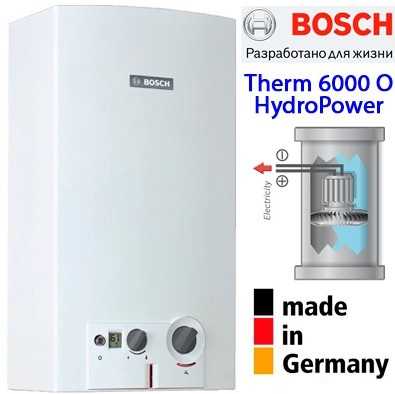

Therm 6000 O

Therm 6000 S WTD 24 AME

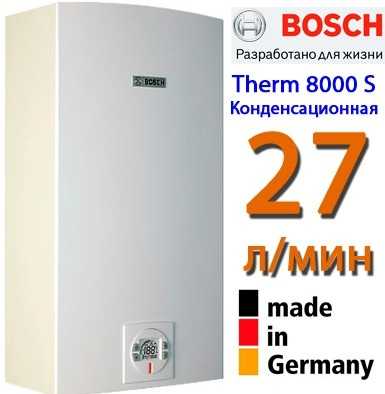

Therm 8000 S WTD 27 AME

WR10-2P S5799

WR13-2P S5799

WTD 12 AM E23

WTD 15 AM E23

WTD 18 AM E23

WR 10 - 2P/B

WR 13 - 2P/B

WR 15 - 2PB

WRD 10-2G

WRD 13-2G

WRD 15-2G

Мощность

Номин. тепловая мощность (кВт)

17,4

22,6

7-17,4

7-22,6

7-27,9

17.4

22,6

26,2

17,4

22,6

26,2

42

6-47

Номин. тепловая нагрузка (кВт)

20

26

20

26

31,7

20

26

29,6

20

26

29,6

48,4

Газ

Допустимое давление природного газа (мбар)

13

10-15

13

7-30

13-20

Допустимое давление сжиженного газа (бутан/пропан), (мбар)

30

30

50

Расход природного газа при макс. мощности (куб.м/час)

2,1

2,1

2,8

2,1

2,7

3,3

2,1

2,8

3,2

2,1

2,8

3,2

5,09

0,63-5,12

Расход сжиженного газа при макс. мощности (куб.м/час)

1,5

1,5

2,1

1,7

2,2

2,8

1,5

2,1

2,4

1,5

2,1

2,4

3,8

0,47-3,76

Подключение газа (R")

1/2"

3/4

Приготовление горячей воды

Температура (C°)

35-60

38-60

Проток горячей воды при ΔT 50C° (л/мин)

2-5

2-7

2-5

2-7

2-8

2-5

2-7

2-8

2-5

2-7

2-8

Проток горячей воды при ΔT 25C° (л/мин)

10

4-10

4-13

4-16

4-10

4-13

4-15

4-10

4-13

4-15

2,5-27

Макс. давление воды (бар)

12

Подключение водопровода (R")

1/2"

3/4”

3/4"/1/2"

3/4"/1/2"

3/4"/1/2"

1/2

Дымовые газы

Температура при макс. мощности (C°)

160

170

201

210

216

160

170

180

160

170

180

250

Массовый поток дымовых газов при макс. мощности

13

17

13

17

22

13

17

22

13

17

22

Диаметр дымовой трубы (наружный), (мм)

112,5

132,5

112,5

132,5

112,5

132,5

Общие характеристики

ВxШxГ (мм)

400 х 850 х 370

580 x 310 x 220

655 x 350 x 220

580 x 310 x 220

655 x 350 x 220

655 x 455 x 220

580 x 310 x 220

655 x 350 x 220

655 x 425 x 220

580 x 310 x 220

655 x 350 x 200

655 x 425 x 220

755 x 452 x 186

Вес (кг)

10

11

13

10.4

11,9

13.8

11

13

16

11,5

13,5

16,5

31

34

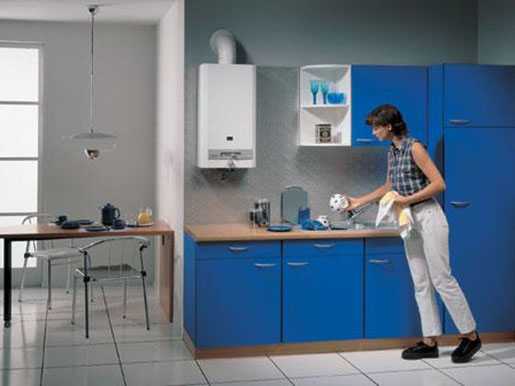

Нормы установки колонок Бош


В существующих СП и СНиП оговаривается, что подключение газовых проточных водонагревателей Bosch проводится в строгом соответствии с правилами, описанными производителем в инструкции по эксплуатации. При установке руководствуются ограничениями и рекомендациями, предоставленными заводом изготовителем. Кроме норм, связанных с выбором помещения под котельную, обязательно соблюдение следующих требований:
  • установка газовой колонки Бош своими руками запрещена, подключение осуществляется только квалифицированным специалистом, имеющим соответствующий допуск работ и лицензию;
  • водонагреватель нельзя устанавливать в помещениях с повышенной влажностью (туалет, ванная), навешивать над холодильником;
  • расстояние от нижнего края колонки до пола не должно быть менее 80 см; при правильном подключении ревизионное окошко будет находится на уровне глаз;
  • подключение к газопроводу, дымоходу и системе водоснабжения выполняется трубами, применение которых разрешено действующими нормами;
  • корпус колонки монтируют на стены из плотных, полнотелых материалов, способных обеспечить надежную фиксацию.

Читайте также: Установка газовой колонки — нормы, требования, СНиП

После установки водогрейного оборудования инспектор Газовой службы выполнит проверку подключения и даст разрешение на эксплуатацию.

Скачать инструкция Bosch Therm 4000 O.pdf (2,24 Mb) (cкачиваний: 122)
Скачать инструкция Bosch Therm 4000 S.pdf (3,31 Mb) (cкачиваний: 83)
Скачать инструкция Bosch Therm 6000 O.pdf (2,78 Mb) (cкачиваний: 62)
Скачать инструкция Bosch Therm 6000 S.pdf (4,73 Mb) (cкачиваний: 35)
Скачать инструкция Bosch Therm 8000 S.pdf (6,75 Mb) (cкачиваний: 29)

Как зажечь колонку Bosch


Автоматические колонки Бош включаются самостоятельно. От пользователя требуется только выставить необходимые параметры работы: скорость протока воды, интенсивность нагрева. В колонках с модуляционной горелкой нужно выставить необходимую температуру. Водонагреватель будет автоматически изменять мощность горения в зависимости от давления воды.

Немного сложнее включить колонку Бош, работающую в полуавтоматическом режиме. В инструкции по эксплуатации описан следующий порядок действия:

  • открывают газовый клапан (как правило, это кнопка, находящаяся на лицевой части кожуха) и держат его зажатым 10-15 сек;
  • с помощью пьезоэлемента воспламеняют запальную горелку;
  • продолжают держать кнопку клапана зажатой еще 15-20 сек;
  • отпускают клавишу, после чего фитиль останется гореть.

После розжига запальника колонка продолжит работать в автоматическом режиме. Будет самостоятельно включаться при открытии крана ГВС. Научиться правильно пользоваться газовым проточным водонагревателем Бош не сложно. Уже через неделю эксплуатации розжиг горелки станет обычным делом.

Регулировать нагрев ГВС следует при помощи блока управления. Подмешивать холодную воду для получения комфортной воды для мытья запрещено.

Как почистить колонку Бош


Согласно рекомендациям Bosch, промывка теплообменника должна осуществляться каждые 2 года. Обслуживание выполняется на дому у заказчика. При отсутствии регулярной чистки газовой колонки, внутренняя полость теплообменника настолько зарастает накипью, что промывка будет выполнена исключительно в сервисном центре. Обслуживание на дому у заказчика будет неэффективным. В сервисном центре змеевик промывают на специальной установке. Химический реактив подается под давлением внутрь радиатора.

Почистить проточный газовый бойлер Бош в домашних условиях, при небольшом зарастании внутренней полости теплообменника, можно с помощью любых химических реагентов, предназначенных для удаления накипи. На помощь могут прийти подручные средства: лимонный сок, уксусная кислота.

Колонки Бош — неисправности и методы устранения


Водонагреватели Bosch отличаются хорошим качеством сборки и гарантированно проработают весь период эксплуатации, заявленный производителем. Случаются мелкие неисправности.

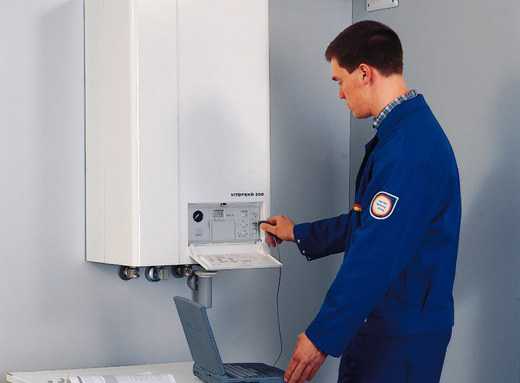

Ремонт и обслуживание газовых колонок Bosch выполняют специалисты, представители сервисного центра. Первые 24 месяца с момента введения бойлера в эксплуатацию действует гарантия. В течение всего гарантийного периода обслуживание осуществляется бесплатно.

Производитель вправе отказать в гарантийном ремонте колонок Bosch при следующих условиях:

  • самостоятельная установка бойлера;
  • нарушение правил эксплуатации.

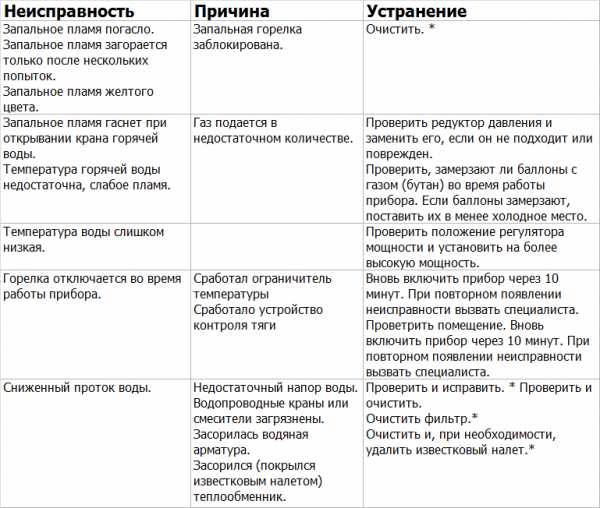

Мелкие неисправности можно исправить самостоятельно. Чтобы выявить, какой ремонт необходим газовой колонке Бош, ниже приводится таблица распространенных поломок и методов устранения:

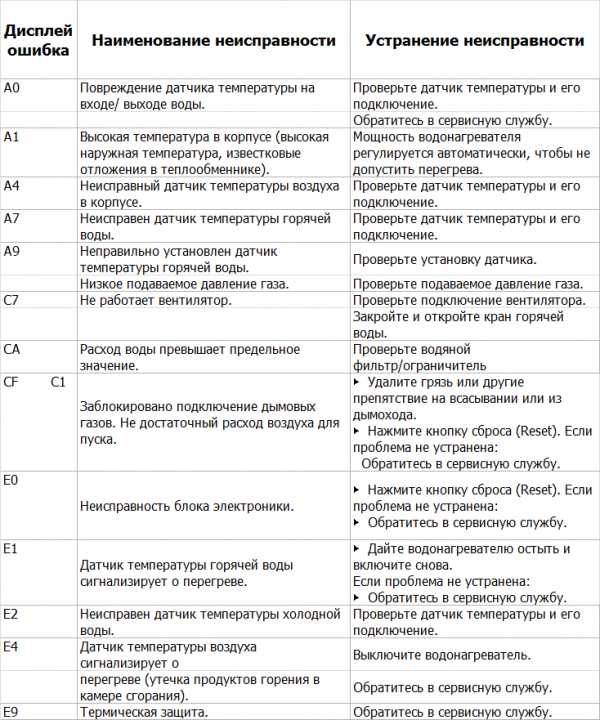

Расшифровка кодов и методы исправления поломок

Код

О чем говорит сигнал

Способ исправления

A0

Температурный датчик поврежден.

Следует проверить исправность температурного датчика, отсутствие обрывов питающего кабеля ¹

Ремонт выполняется сервисной службой.

A1

Корпус перегревается.

Перегрев происходит по причине сбоев в работе регулятора модуляционной горелки.

Требуется установка нового ПО.

A4

Воздушный термодатчик неисправен.

Проверяется исправность термодатчика, при необходимости проводится его замена.¹

A7

Неисправен датчик температуры горячей воды.

Проверяется исправность температурного датчика.¹

A9

Датчик нагрева воды установлен неправильно.

Недостаточное давление газа.

Выявляются нарушения, связанные с установкой термодатчика.

Проверяется работоспособность системы газоснабжения.¹

C7

Вентилятор не включается.

Проверяется правильность подключения турбины.

Заново открывается кран ГВС.

CA

Наблюдается перерасход воды.

Неисправен фильтр ограничитель, требуется его замена.

CF

C1

Отсутствует нормальная тяга.

Кислорода недостаточно для запуска газовой колонки.

Дымоход прочищают.

Сбрасывают ПО водонагревателя, нажав кнопку (Reset).

E0

Программатор вышел из строя.

Сбрасывают настройки (Reset).

E1

Перегрев горячей воды.

Колонке дают остыть в течение 15-20 мин, повторно включают.

Если проблема остается: незамедлительно обращаются в сервисную службу.

E2

Неисправен термодатчик холодной воды.

Проверяется исправность термодатчика.¹

E4

Произошла утечка продуктов сгорания.

Колонку выключают, вызывают газовую службу.

E9

Сработала защита от перегрева.

Самостоятельный ремонт невозможен.

EA

Датчик ионизации не различает пламени.

Проверяется электропитание колонки, работоспособность электродов ионизации. ¹

Настройки сбрасываются клавишей (Reset).

EC

Система ионизации не срабатывает.

Проверяется вид газа, давление.

Устраняют утечку газа, прочищают дымоход, устраняют грязь и мусор.

EE

Клапан модуляции не срабатывает.

Проверяют соединение клапанов к блоку управления. Ремонт самостоятельно не выполняется.

EF

Колонка не готова к работе.

Ремонт выполняется сервисной службой.

F7

Датчик ионизации определяет наличие пламени, хотя водонагреватель не подключен к системе электроснабжения.

Проверяется исправность кабелей и электродов.

Проводится визуальный осмотр дымохода. ¹

Сбрасывают настройки до исходных (Reset).

F9

Электромагнитный клапан отключен.

Проверяют качество подключения трех клемм на клапане и блоке управления.¹

FA

Сломан газовый кран.

Обратитесь в сервисную службу.

КО

Кнопка газового клапана зажата дольше необходимого.

Клавишу отжимают.

Шум

При работе ощущается вибрация корпуса, присутствуют посторонние шумы.

Следует вызвать специалиста.


¹Работы, выполняемые исключительно представителями сервисного центра.

Отзывы о газовых водонагревателях Бош


Автор отзыва: Владимир Шапранов (Калуга)

Владимир средний по качеству водонагреватель. Первые 5 лет отработал на «ура». Спустя этот период столкнулся с проблемами: потек теплообменник. Судя по отзывам, подобная неисправность случается достаточно часто. Замена теплообменника стоит половина цены колонки.

Автор отзыва: Юрий Тюмень

Юрий среди плюсов можно выделить универсальность. Колонка работает на природном и сжиженном газе. Среди недостатков чувствительность к качеству используемой воды. Проблема решается регулярным ТО и установкой нескольких фильтров.

Автор отзыва: Константин Дубровин

Константин за 3 года пользования недостатков не выявил. Теплообменник, для промывки снимается быстро без проблем. В условиях жесткой воды в трубах был слой накипи не более 1 мм. Промыл антинакипином, с помощью душевого шланга. Все работает. Колонка быстро прогревает воду.

avtonomnoeteplo.ru

Как включить, а затем зажечь газовую колонку BOSCH, инструкция и видео?

Как зажечь газовую колонку bosch рассмотрим на примере моделей газовых проточных водонагревателей Бош WR10.B, WR13.B, WR15.B производства Германия, для рынков России, Украины, Белоруссии. Различаются эти модели количеством нагретой воды.

Bosch WR10.B, WR13.B, WR15.B

Перед запуском проверьте, открыт ли газовый и водный вентиль, вставлены ли две батарейки типа R мощностью 1,5 В. Эти модели нагревателей оборудованы электророзжигом, о чем свидетельствует индекс В в конце названия. Электророзжиг происходит при помощи батареек.

Для включения аппарата нужно нажать кнопку включения на передней панели устройства, колонка подготовлена к работе, находится в режиме ожидания. Для того, чтобы пошла подогретая вода, требуется просто открыть кран. В этот момент загорается запальное пламя и через четыре секунды зажигается главное пламя, таким образом, запальное пламя тухнет приблизительно спустя двадцать секунд.

У этих устройств нет постоянно горящего фитиля, что является экономичным, так как нет постоянного расхода газа. При длительном перерыве в работе в газовой системе может скопиться воздух, который будет препятствовать правильной работе запальника и, как следствие этого, не сможет произойти загорание главной горелки.

Для устранения этой проблемы требуется открывать и перекрывать кран горячей воды несколько раз. Регулировка подогрева воды происходит за счет снижения ее потока, при помощи поворота вентиля по часовой стрелке она уменьшается, против часовой стрелки соответственно наоборот, повышается поток и уменьшается температура. При маленькой температуре воды снижаются затраты газа и меньше образуется накипь в теплообменнике.

На видео кроме процедуры запуска можно узнать и про настройку колонки:

Как зажечь газовую колонку bosch Therm 4000 O WR 10/13/15 -2 P.

Различие этих моделей заключается в количестве нагреваемой воды в минуту. Устройство, оборудованное пьезорозжигом, обозначается буквой Р в конце названия. Имеет возможность регулировать два параметра, воду и мощность горения. Для включения колонки необходимо перевести ползунок в положение розжиг, утопить его.

Нажать несколько раз на кнопку пьезорозжиг, до тех пор, пока не появится пламя на запальной горелке. Подождать десять секунд, отпустить ползунок и перевести его в желаемое положение мощности. При движении ползунка вправо увеличивается мощность, а влево уменьшается. Колонка все время находится в режиме ожидания, если нужно получить горячую воду, вам требуется просто открыть вентиль с горячей водой.

Когда необходимо выключить, передвиньте ползунок влево до упора. Спустя пару секунд запальное пламя потухнет. Перекройте газовый кран и водяные краны.

На видео ниже посмотрите инструкцию по включению:

Therm 4000 S WTD 12 /15/18 AM E23/31.

Перед запуском вы должны убедится, в том что, на табличке установленной производителем на аппарате, маркировка газа соответствует газу, подключаемому к устройству. К аппарату есть возможность подключения дистанционного пульта управления, который полностью дублирует работу дисплея на колонке.

Откройте вентиль газового крана и водяные вентили. Подключите аппарат к электросети.

Установленная температура воды производителем равняется 42 градусам, это оптимальная температура.

Для включения аппарата требуется просто нажать кнопку включить и открыть кран с горячей водой. Для регулирования температуры необходимо нажать кнопку «+» или «-» и выбрать необходимую вам температуру. Пока выбранная вами температура не будет достигнута, показания на мониторе будут мигать.

Если она не достигает этого значения в течение тридцати секунд, на мониторе высвечивается значок водопроводного крана, который показывает необходимость увеличения или уменьшения расхода воды. Если вы нажмете кнопку Р, появится запрограммированная постоянная температура, равная 42 градусам. Установка минимальной температуры уменьшает расход энергии, и дает возможность уменьшить образование известкового налета в теплообменнике.

Но если вы знаете как включать колонку, но столкнулись с неисправностями (тухнет пламя, не зажигается), то прочтите эту статью, где описаны причины и методы их устранения.

boilervdom.ru

Установка, обслуживание и ремонт газовых котлов и колонок, автоматических ворот, шлагбаумов, запчасти в наличии и под заказ

Добро пожаловать на сайт компании ГазКомплектСервис Нижний Новгород.
Качественный ремонт и обслуживание газовых котлов отопления и газовых колонок в Нижнем Новгороде и Нижегородской области.
Наша организация работает с 2010 года и уже имеет богатый опыт сервисного обслуживания бытовых газовых отопительных и водонагревательных приборов необходимых для уютного и комфортного проживания. За это время штат наших технических специалистов получил сертификаты и полное обучение как в теории так и на практике, так же склад оригинальных комплектующих и запасных частей расширился.
Основные направления нашей компании:

Мы обслуживаем таких производителей как Ariston (Аристон), Beretta (Беретта), Junkers (Юнкерс), Bosch (Бош), BAXI (Бакси), Mora (Мора), Ferroli (Ферроли), Demrad (Демрад), Electrolux (Электролюкс), Navien (Навьен), Астра, Siberia (Сиберия), Oasis (Оазис), Neva Lux (Нева Люкс), INSE Ace (Инсе), Дарина и Ремонт Российских напольных котлов таких как "Боринское", "Жуковский", "Конорд", "Лемакс", "Маяк", "Ростовгазоаппарат" с импортной и отечественной автоматикой. Ремонт напольных котлов "Attack" (Аттак) Энергонезависимых с использованием оригинальных запчастей.

Осуществляем Ремонт ВПГ: Замена Мембраны, Чистка от Сажи, Замена Радиатора (Теплообменника), Пайка Радиатора, Замена Батареек, Ремонт Газовой Части, Замена Текучих Сальников, Замена Датчика Тяги, Замена Датчика Перегрева, Установка Дымохода по ГОСТу, Подключение и Ввод в Эксплуатацию.


Вызов мастера специалиста по сервисному ремонту на дом можно через форму заказа выше или по телефонам: +7 (831) 414-71-88, 8-920-045-71-88, 8-903-602-71-88.

Поиск интесующих Вас запчастей для газовых колонок или котлов можно осуществить в разделе каталог запчастей или уточнить по телефонам, не стоит забывать, ремонт газовых бытовых приборов должна осуществляться специалистами имеющими навыки и прошедшие подготовку в данной отрасли, т.е. все что Вы сами ремонтируете или меняете ответственность берете на себя без каких либо гарантий сервисного обслуживания. Конечно Вы самостоятельно сможете заменить запчасти или заменить оборудование по сервисной инструкции оборудования имея определенные навыки, в этом случае рекомендуем осуществить пусконаладочные работы и заключить договор на техническое обслуживание для гарантийных случаев неисправности прибора, не стоит относиться халатно к таким вопросам и надо понимать, оборудование может выйти из строя в самый неподходящий для этого момент не предепреждая об этом и стоимость не гарантийного ремонта обойдется дорого.

ГазКомплектСервис предлагает воспользоваться услугами по сервисному обслуживанию газовых котлов и колонок в Нижнем Новгороде и Нижегородской области, качественная диагностика и ремонт нашими специалистами, сделает Ваш дом теплым и уютным на долгое время.

gbs-nn.com

Ремонт и эксплуатация газовой колонки Bosch

___________________________________________________________________________________________

Мне привезли газовую колонку Bosch GWH 13-2. Я осмотрел ее снаружи, было всё в порядке. Установили в специальный отсек батарейки и запустили ее. В инструкции написано, что должен был загорелся зелёный индикатор, но этого не произошло. Мы решили, что он загорится, когда прибор начнет работать. Оказалось, что рабочие подключая его, перепутали вход подачи холодной воды, и выход горячей воды. Хорошо, что хоть
газ подключили корректно. Они не стали ожидать проверки, и сразу подали воду. Агрегат в начале ни на что не реагировал, а потом я увидел, что он подключена неправильно. Они всё поменяли, и установили, как положено. С помощью регулятора мощности горения начали запускать. Сначала заработал узел инерции розжига, стали слышны щелчки. Но прибор не загорается. Причём ни первичный розжиг не идет, ни основная горелка не загорается. Все краны открыты, вода подается, газ тоже. Несколько раз открывал и закрывал кран подачи горячей воды, но слышны только щелчки и никакой реакции. Что могло сломаться? Что-то в газовом узле? Могло ли некорректное подключение что-то в ней испортить?

У вас пьезо розжиг срабатывает, значит скорее всего колонке Бош не хватает газа. Тем более, что водонагреватель у вас новый. Самостоятельно ремонтировать ее вы не имеете права, так как вы можете потерять гарантию. Вам придется обратиться в сервисный центр. А вообще, на приборе есть регулировка подачи газа. Вы ее найдете, она залита жёлтой краской. Нужно повернуть против часовой стрелки на треть поворота, и всё должно быть в порядке.

Я решил установить у себя газовую колонку Bosch therm 4000 S закрытого типа. Работать она будет на одну точку разбора: в душе от газа в баллонах. Скажите пожалуйста, какие модели (открытого или закрытого типа) потребляют больше газа? И еще вопрос. Можно ли медный теплообменник почистить самостоятельно? Или обязательно обращаться в сервисную службу?

Закрытый тип обеспечивает более стабильное горение, у них газовоздушная смесь постоянная и не зависит от мощности. Поэтому расход газа у них всегда меньше. А если вы возьмете конденсационный водонагреватель серии therm 6000, там расход газа будет еще меньше. Но это уже для коттеджей, а не для квартир. Теплообменники могут работать более 10 лет без каких-либо существенных ремонтов. Для промывки его снимать не надо. Ещё советую вам установить специальные фильтра. Если модель закрытого типа установить правильно, и эксплуатировать согласно инструкции, копоти в ней набирается мало, поэтому даже после 5 лет работы теплообменник промывать нет необходимости. Но если есть желание или потребность, трубки теплообменника промываются раствором лимонной кислоты. На дисплее водонагревателя появится информация, что теплообменник необходимо промыть.

Скажите мне пожалуйста, как я могу настроить мою газовую колонку Bosch GWH 10-2, что-то я в ней не могу разобраться. С левым регулятором более-менее понятно. Он регулирует подачу газа. Если поставить на минимум, газа меньше, температура меньше. И наоборот. А вот с правой регулировочной ручкой мне совсем непонятно. Написано, что это ручка расхода. Но я не понимаю расхода чего? Возможно воды? Также мне
непонятно принцип экономии энергии при регулировке данной ручкой. А еще написано, что снижается загрязнение накипью. Подскажете как соотносятся эти регулировочные ручки между собой?

Левая ручка идентична крану на газовой плите. Чем сильнее вы ее откроете, тем больше будет газ, тем теплее будет вода. А правая ручка похожа на обычный водопроводный кран. Чем больше вы повернете, тем больше воды пройдет через систему, тем меньше она нагреется. Точно также вы можете регулировать и обычным экраном, установленным в раковине, только это регулировка будет более грубой. Водонагреватель позволяет более мягко и более корректно настраивать температуру подачи воды. Но ее не рекомендуется трогать. Вначале все настройки проводится регулятором газа. И только тогда, когда он установлен максимальный режим, но при этом температуры воды не хватает, можно уже трогать регулятор расхода. В других случаях это ручка должна обеспечивать максимальный поток воды.

У меня установлена газовая колонка Bosch Therm 6000. Она работает от жидкого газа. Проблем нет. Подскажите пожалуйста, могу ли я установить какие-либо дополнительные устройства, для того чтобы продлить срок службы водонагревателя?

В первую очередь я бы посоветовал вам установить фильтр по воде 25-50 микрон с обратной промывкой. Он достаточно долго работает, и не требует постоянной замены картриджей. Промывать можно один раз в шесть месяцев, помощью специального крана промывки. Также, если у вас дома старая электросеть, с алюминиевой разводкой, то вам стоит установить сетевой фильтр для защиты от проблем в сети и от возможного превышения напряжения.

Используем газовую колонку Bosch W 10 kb. В паспорте написано, что страна производитель Германия. Она работает уже более 10 лет, и никаких проблем с ней не наблюдалось. Было только: когда плохой напор воды, она не запускалась. Теперь же она сломалась. Вернее, не загорается запальник. Не работает пьеза. Батарейки ставил новые, проблемы не решилась. Иногда прибор запускается без проблем, а иногда не реагирует ни на что. Когда я искал закономерность, я заметил, что лучше она начинает запускаться после того, как долго постоит. А если ее запускать в течение часа после выключения, то розжиг стопроцентно не пройдёт. Вызывал специалиста газовой службы, который сказал, что сломан блок управления.

Так как у вашей модели есть батарейки, то пьезо в ней быть не может. Вам в первую очередь необходимо проверять микровыключатель протока воды, а также свечу розжига. Возможно они загрязнились, или у них пробило изоляцию. Блок управления также легко проверить (при условии, что батарейки установлены новые, и вы уверены, что микровыключатель исправен). Для этого необходимо отсоединить высоковольтный (самый
толстый) провод и закрепить его на конце на расстоянии 2-3 мм от корпуса горелки. После этого можно подать воду. Должна проскочить искра. Можете попробовать использовать автомобильную свечу. Ее необходимо положить на корпус и присоединить провод к центральному электроду свечи. Если искры нет, то сломан блок розжига. Обязательно перед проверкой и не забудьте закрыть кран подачи газа.

Устанавливаем газовую колонку Бош 4000. Возникли трудности с подключением холодной воды. Постоянно приходится таскать с собой гибкий шланг. Также я изучал проблему подключение к дымоходу. В инструкции говорится, что "Принадлежность для отвода дымовых газов должна быть вставлена в патрубок защитного коллектора дымовых газов". Не могу понять, что означает слово принадлежность. Что это такое, и где его взять? Могу ли я просто взять гофру 135 мм, и установить ее?

Вам нужны уголки 3/4 и 1/2.

Хочу купить газовую колонку. Изучая варианты, я не понял для чего нужен цифровой дисплей. Какая информация на нём высвечивается? А точнее, он показывает реальную температуру или желаемую?

На дисплее высвечивается установленная температура. Но вы при желании можете посмотреть и текущую. Но это можно сделать только тогда, когда прибор работает. Для этого необходимо зайти в сервисное меню.

Могу ли я поставить новый проточный газовый водонагреватель самостоятельно? Или я это должен делать только с помощью специалистов газовой службы. У меня есть опыт установки советской колонки. Я там перекрутил подводки. Но с современными моделями я ни разу не сталкивался. Подозреваю, что там более сложная схема подключения. И еще вопрос по оборудованию. Я думаю об открытой модели Bosch wr 10.
Сравнивал ее с Ariston Fast 14c. Но мне бы хотелось услышать мнение профессионалов об этих двух моделях.

Тут и сравнивать ничего. Bosch механическая. В ней нет стабилизации температуры, и вы в полной мере испытаете все неудобства мембранного управления. А Аристон оснащен электроникой. К нее реализована модуляция горелки, и температура на выходе поддерживается стабильной. Бош хорош в своём классе, но не более того. Тогда уж обратите внимание на похожую по функционалу Нева 6014. Также советуем обратить внимание на модели с закрытой камерой, в них реализована более быстрая и корректная регулировка. Самому поменять не сложно, но до того, чтобы на неё сохранилась гарантия, вам всё-таки придется обратиться в сервисную службу.

Способы включения газовой колонки Бош

В первую очередь перед запуском необходимо убедиться, что газовый и водный вентили открыты. Батарейки должны быть установлены на своих местах, их тип «R», мощность 1,5В. Данные приборы оснащены электророзжигом, это отражено в индексе “В” в названии. Электророзжиг осуществляется с помощью батареек. Для того чтобы колонку запустить, необходимо нажать кнопку включения, расположенную в передней ее части. После этого она находится в режиме ожидания, и готова к работе. Для подачи тепла и воды необходимо открыть водоразборный кран. После этого запальное пламя загорается, и через 4 секунды поджигает основное пламя. Соответственно, запальное пламя гаснет по прошествии 20 секунд.

Данное устройство не предусматривает постоянно горящий фитиль, что существенно экономит расход газа. Если планируется длительная остановка агрегата, необходимо помнить, что в системе может накапливаться в воздух, который будет мешать правильной работе запальника. Для того, чтобы стравить излишки воздуха, необходимо несколько раз открыть и закрыть кран разбора горячей воды. Температура воды регулируется
за счёт скорости потока с помощью специального вентиля. Движение по часовой стрелке увеличивает, а против часовой стрелки уменьшает температуру. При низкой температуре подаваемой воды уменьшается расход газа, и меньше образуется накипь в теплообменнике.

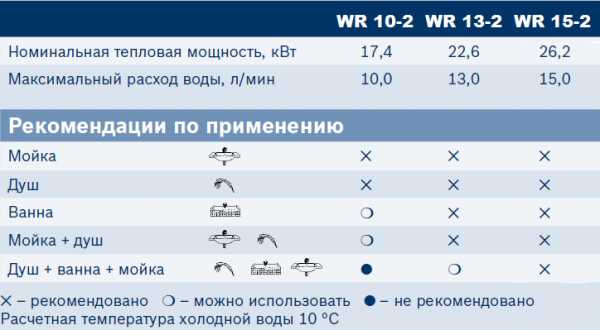

Способы включения моделей Therm 4000 o wr

Основной разницей между этими моделями является количество воды, которое они способны нагреть за одну минуту. Все эти устройства оснащены пьезорозжигом, что указано с помощью литеры “Р” в конце названия. Данные колонки позволяют регулировать как подачу воды, так интенсивность горения. Для того чтобы запустить водонагреватель в работу, необходимо перевезти ползунок в положении «розжиг», и нажать на него. После этого необходимо несколько раз нажать на кнопку пьезорозжига, до тех пор, пока не появится пламя на запальнике горелки.

После этого через 10 секунд можно отпустить ползунок, и перевести его в то положение, которое соответствует желаемой мощности. Движение ползунка вправо увеличивает мощность, влево уменьшает. Агрегат постоянно находится в режиме ожидания. При необходимости получить нагретую воду, достаточно просто открыть кран разбора горячей воды. Чтобы выключить его, необходимо переместить ползунок в самое крайнее левое положение. После того, как пламя потухнет, можно перекрывать газовые и водяные краны.

Модели Therm 4000 S

Перед тем как запускать данные модели, необходимо сверить маркировку газа, подключенного к устройству, с таблицей, выданной заводом-изготовителем. Они должны совпадать. К данным водонагревателям можно подключать пульт дистанционного управления, который дублирует действия, производимые на приборе. Для запуска необходимо открыть газовый кран, и подачу воды. А также включить агрегат в розетку. При настройках завода-изготовителя температура горячей воды равна 42 градуса. Это самая оптимальная для работы температура. Для того чтобы включить прибор нужно нажать кнопку «включить», а потом открыть кран разбора горячей воды.

Температура воды регулируется с помощью кнопок «плюс» и «минус». Пока температура воды не соответствует заданной, показатели на дисплее моргают. Если в течении 30 секунд нужная температура воды так и не достигнута, на мониторе появится значок водопроводного крана, что означает что нужно проводить регулировки напора воды. Если нажать кнопку «Р», то аппарат вернется к работе на заводских настройках. Важно помнить, что работа при более низкой температуре позволяет экономить электроэнергию, расход газа, а также сохранит теплообменник от накипи.

Как правильно разжечь газовую колонку Бош

Перед тем как запускать агрегат, необходимо удостовериться, что вентили подачи газа и холодной воды открыты. Разные модели запускаются по-разному.

Существует три типа розжига:

Пьезорозжиг - Данным видом розжига оснащены модели WR 10-2P, W 10-2 P, WR 13-2P, WR 15-2 P. Для их запуска необходимо нажать ползунок регулировки мощности, и одновременно кнопку электрического розжига. Появляется искра, через некоторое время фитиль загорается. После этого кнопки можно отпустить, и с помощью ползунка установить необходимую мощность. Подача воды регулируется специальной кнопкой,
расположенное в правой части. Данный тип розжига относится к полуавтоматическому.

Электророзжиг - Он реализован в моделях W 10 KB, WR 15-2 B, WR 10-2 B, WR 13-2B. Для его работы требуются две батарейки R20 (на напряжение1,5В). Их необходимо установить специальный отсек, расположенной в нижней части прибора. На панели управления есть светодиод, который показывает уровень заряда батареек. Для запуска агрегата необходимо нажать кнопку включения. Прибор включается и находится в режиме ожидание. Для подачи воды достаточно открыть водоразборный кран.

Гидротурбина - Она встречается в моделях WRD 13-2 G, WRD 10-2 G, WRD 15-2 G. Данные приборы включается в работу сами. Включение реализовано за счет давления воды. Соответственно, чтобы пошел нагрев воды, достаточно просто открыть экран, и всё автоматически включится.

___________________________________________________________________________________________

___________________________________________________________________________________________

Газовая колонка Electrolux

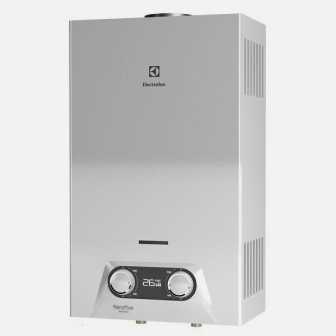

У меня установлена колонка Electrolux GWH 275 SRN. Квартира съемная и, когда я в неё заезжал ремонт не был ещё доделан. Мне пришлось его завершать. Во время ремонта... Газовые колонки Ariston

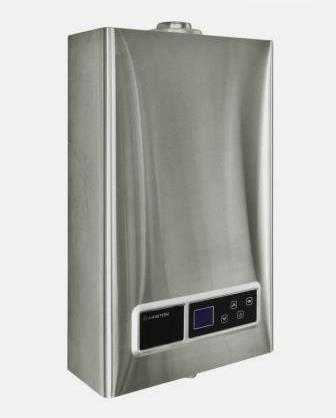

Сверху газовая колонка Аристон имеет выход для присоединения к системе дымохода для обеспечения обязательного вывода продуктов горения за пределы жилья. Главной задачей... Газовая колонка Вектор
Колонка Vektor Lux Eco зажигается, но спустя некоторое время перестает работать. Существует несколько причин такого поведения газовой горелки. Вот некоторые из них. Плохая... Газовые колонки Oasis

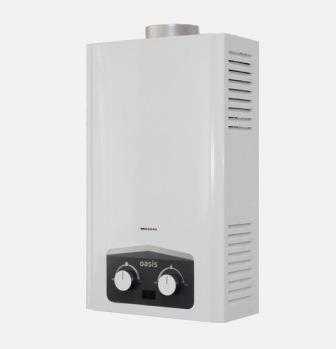

У меня работает газовая колонка Oasis 20 кВт уже в течении двух с половиной лет. Примерно через 6 месяцев эксплуатации с ней начались проблемы. В зимнем режиме... Газовая колонка Bosch
Используем газовую колонку Bosch W 10 kb. В паспорте написано, что страна производитель Германия. Она работает уже более 10 лет, и никаких проблем с ней не наблюдалось. Было только... Газовые колонки Junkers

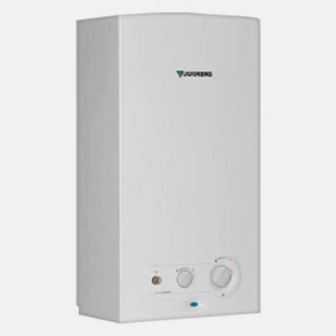

У меня установлена газовая колонка Junkers WR 275. Я выставил подачу газа и напор воды с помощью регуляторов. Причём настроил так, чтобы вода подавалась в 45 град. Сегодня...

kotly.su

Газовые колонки Bosch Обзор Therm 2000, Therm 4000, 6000, 8000

Газовые колонки Bosch (именно такое бытовое называние получил проточный водонагреватель) — устройство в котором холодная вода, протекая по трубкам вокруг разогретого теплообменника нагревается и поступает к потребителю с заданной комфортной температурой. Газовые колонки Bosch нагревают воду при помощи энергии, получаемой в процессе сгорания газа.

В конце 19 столетия, конструкторами концерна Bosch, впервые спроектирована газовая колонка. Устройство со временем претерпело многочисленные модернизации и в наше время представляет полностью автоматизированную продукцию, до сих пор востребованную в домовладениях где отсутствует, в силу ряда причин, централизованная поставка горячей воды.

Сегодня проточный водонагреватель производят компании по всему миру, лидером в производстве данной продукции по праву считается компания Bosch. Концерн Bosch предлагает потребителю широчайший ассортимент устройств с различными мощностными характеристиками, которые способны удовлетворить все запросы домовладельца в подогреве нужного объёма жидкости.

Газовые колонки Bosch

Современные газовые колонки Bosch способны нагревать воду в режиме онлайн. Владельцу совершенно не нужно тратить время, ожидая когда согреется нужный объем воды. Проточный водонагреватель напичкан всевозможными датчиками и клапанами позволяющими получать комфортную температуру в точке водоразбора. Газовые колонки Bosch независимо от модели, оснащены модуляцией мощности.

Таким образом при увеличении водоразбора интенсивность нагрева автоматически повышается. Если же потребитель снижаем напор прикрывая кран, то горелка автоматически снижает пламя, уменьшая интенсивность работы. Основное достоинство объединяющее газовые колонки Bosch, — энергоэффективность и экономичность, которые выливаются в значительную экономию финансов в виде счетов за газ.

Прежде чем мы начнем обзор проточного водонагревателя Бош, предлагаем вам определиться в необходимыми параметрами устройства, подходящими именно Вам. Купить газовую колонку Bosch с “запасом” по мощности нет никакой необходимости, это приведет лишь к высоким первоначальным затратам и последующему перерасходу газа и как следствие финансовых средств.

С другой стороны выбор должен покрывать все нужды в потреблении горячей хозяйственной воде. Как выбрать газовую колонку бош мы рассказывали два раза в этой статье и второй раз тут, в них вы найдете семь ответов на основные вопросы.

Газовая колонка BOSCH Therm 2000 O W 10 KB

Газовые колонки Bosch открывают серию приборов начальной моделью Therm 2000 O. Несмотря на начальный уровень, бюджетный аппарат включает все минимально требуемые параметры для удовлетворения домочадцев в постоянном и комфортном потреблении подогретой воды.

Узкая газовая колонка бош Therm 2000 O, монтируется в месте где гарантированно достаточное количество воздуха, в хорошо проветриваемом помещении – как правило, на кухне.

Therm 2000 O Техническое оснащение

  • Масса конструкции 10 кг.
  • Производительность 10 литров в минуту;
  • Медный теплообменник изготовлен высокоточным методом ультразвуковой пайки;
  • Стабильные показатели работоспособности с пониженным давлением в водной магистрали (от 0.15 бар)
  • Мощность и проток воды выставляется ручным способом и отдельно друг от друга;
  • Электрический розжиг от двух батареек напряжением по 1,5 вольта;
  • Оснащение атмосферной горелкой из нержавеющего сплава, с заводскими установками работы от природного газа. В случае необходимости перенастройки на работу от сжиженного газа, инженеры компании позаботились о комплекте перевооружения жиклеров;
  • За контроль наличия пламени отвечает ионизационный датчик;
  • Автоматика по сигналу полученного от специального датчика заблокирует подачу газового потока в случае перегрева Therm 2000 O.

Therm 2000 O технические характеристики

Газовый проточный водонагреватель Bosch Therm 4000 O WR10/13

Если в вашем жилище, есть проблема с вентиляцией и естественное дымо-удаление происходит с трудом, то вам следует обратить внимание на новейшую модель Therm 4000 O специально сконструирована для таких случаев. Газовые колонки Bosch Therm 4000 O NEW обеспечены защитой от обратной тяги посредством специального датчика. Therm 4000 O NEW поставляется на отечественный рынок с двумя вариантами мощности под наименованиями: WR10-2P S5799 и WR13-2P S5799. Допускается монтаж в помещениях с постоянным проживанием людей, как правило, аппарат находит свое место в кухонном пространстве.

Therm 4000 O NEW Техническое оснащение

  • Масса конструкции WR10-2P S5799 -11 кг. WR13-2P S5799 – 13 кг.
  • Пьезоэлектрический розжиг;
  • Производство горячей воды WR10-2P S5799 10 литров в минуту;
  • Производство подогретой воды WR13-2P S5799 13 литров в минуту;
  • Достаточно водяного давления в 0,1 атмосферу для включения устройства в работу;
  • Мощность и проток воды выставляется ручным способом и отдельно друг от друга;
  • Запальник непрерывно горит в режиме ожидания;
  • Оснащение атмосферной горелкой из нержавеющего сплава, с заводскими установками работы от природного газа. В случае необходимости перенастройки на работу от сжиженного газа, инженеры компании позаботились о комплекте перевооружения жиклеров;
  • За контроль наличия пламени отвечает ионизационный датчик;
  • Автоматика по сигналу полученного от специального датчика блокирует подачу газа в случае перегрева Therm 4000 O.
  • Медный теплообменник изготовлен высокоточным методом ультразвуковой пайки. Время эксплуатации – 15 лет;
  • Стабильные показатели работоспособности с пониженным давлением в водной магистрали (от 0.15 бар).
  • Выходной патрубок горячей воды с оснащением температурного ограничителя.

Therm 4000 O NEW технические характеристики

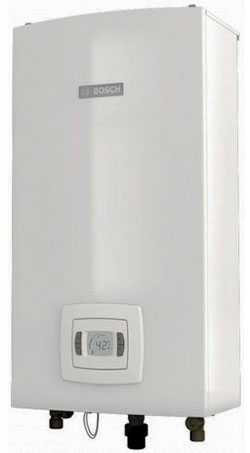

Газовый водонагреватель Bosch Therm 4000 S Новое поколение WTD 12 AM E23

Газовые колонки Bosch Therm 4000 S WTD 12 AM E23, WTD 15 AM E23, WTD 18 AM E23 – инженеры компании оснастили камерой сгорания закрытого типа. Данные устройства станут оптимальным ответом на задачу установки аппарата в квартире или загородном доме где отсутствует стационарный дымоход.

Закрытая камера сгорания сводит к минимуму вероятность появления запаха гари, сберегает комфортный температурный режим и не сжигает кислород в жилом пространстве.

Система коаксиальных труб 60/110 мм. полностью заменяет громоздкий традиционный дымоход и прекрасно справляется с притоком воздуха для горения и отводом продуктов сгорания.

Therm 4000 S Техническое оснащение

  • Турбовентилятор удаляет остаточные вещества горения посредством системы коаксиальных труб размером 80/110 или 60/100, адаптер 80/110 не входит в комплектацию устройства.
  • Из нержавеющего металла выполнена атмосферная горелка, с заводскими установками работы от природного газа. В случае необходимости перенастройки на работу от сжиженного газа, инженеры компании позаботились о комплекте перевооружения жиклеров;
  • Значение давления воды в 0,1 атмосферу будет достаточным условием для включения устройства в работу;
  • Входной водяной патрубок оснащен температурным и расходным датчиком;
  • Электронный розжиг от сети 220 В;
  • За контроль наличия пламени отвечает ионизационный датчик;
  • Комплект защитных устройств от замерзания;
  • Температура в режиме онлайн показывается на LCD-дисплее. Если после самодиагностики, выявляется неисправность, то указывается ошибка с графическим изображением кода;
  • Медный теплообменник сварен высокоточным методом ультразвуковой пайки. Время эксплуатации – 15 лет;
  • Электронная модуляция по мощностному показателю и потоку, дает поддержание установленного значения режима горячего водоснабжения на выходе (от 35 до 60 °С)
  • Слежение за показанием температурного значения подогреваемой жидкости газовые колонки Bosch определяют с точностью в плюс-минус 1˚ C°;
  • Энергозависимость от напряжения 220 В.

Therm 4000 s инструкция по эксплуатации выложена на ресурсе в разделе документация

Therm 4000 S технические характеристики

Газовые колонки Bosch Therm 4000 S Устранение неисправностей

Газовые колонки Bosch Therm 4000 S, O Устройство

Газовые колонки Bosch серии Therm 4000 O

Да, да не удивляйтесь, вроде мы только, что разбирали устройство с таким же наименованием с индексом NEW – нового поколения. Тем не менее компания Бош не остановила выпуск трех экземпляров проточных водонагревателей серии Therm 4000 O, а именно:

Диапазон мощности Therm 4000 O лежит в пределах 17 — 26 кВт, с технической точки зрения это предполагает устойчивый поток подогретой воды в количестве 10–15 литров в минуту, принимая в расчет дельту в 25°С от начального до конечного состояния. Газовые колонки Bosch WR 10/13/15 оставляют за собой ряд преимуществ, например такие, как проверенные временем интуитивные и удобные в использовании регуляторы управления.

К дополнительным плюсам газовой колонки бош, мы относим простой монтаж, элегантный дизайн и компактные габариты. Многоуровневые степени защиты и предохранительные элементы, дают аппарату оптимальную защищенность, при этом не увеличивая стоимость и не делая из него сегмент дорогостоящей продукции. На нашем ресурсе, в разделе газовая колонка Бош, находится Инструкция по эксплуатации Bosch Therm 4000 O, на странице документация.

Therm 4000 O технические характеристики

Газовые колонки Bosch Therm 4000 O Устранение неисправностей

Газовые колонки Bosch Therm 6000 O газовый проточный водонагреватель WRD 10 13 15 2 G

Инженерный отдел компании Бош снабдил газовую колонку Therm 6000 O встроенным генератором. Технологическое решение HydroPower – современный блок розжига освободил человека от участия в процессе разжигания аппарата, и сделал эксплуатацию модели полностью автоматизированной.

Проток воды после открытия крана начинает вращение небольшой турбины, которая дает импульс гидрогенератору. Тот в свою очередь генерирует электрический ток, который подает его на электронный блок устройства и производит электрический разряд способствующий запуску газовой колонки Бош.

Внутри отечественного рынка, мы можем встретить три модификации: WRD 10-2G, WRD 13-2G, WRD 15-2G, где первое цифровое обозначение указывает на максимальную измеряемую в литрах производительность протока жидкости в минуту.

Небольшой, но многофункциональный экран расположился на панели управления, отображает температуру или информирует кодовым обозначением о выявленной ошибке работы устройства. Необходимое значение температуры задается механическим регулятором и в автоматическом режиме поддерживается на протяжении всего срока эксплуатации.

Therm 6000 O техническое оснащение

  • Технологическое решение HydroPowe не требует постоянно горящего пламени фитиля. Автоматически, без пьезоэлемента или батареек, без участия человека разжигает устройство после открытия крана от встроенного гидрогенератора.
  • Автоматический режим аппарата самостоятельно поддерживает заданную владельцем температуру, даже в моменты колебаний значений напора;
  • Достаточным для включения аппарата, значение водяного давления составляет 0,35 Атм
  • Непрерывная эксплуатация не требует перерывов или других ограничений работы по времени;
  • Заявленный срок эксплуатации теплообменника 15 лет. Материал – медь
  • В случае перегрева,заблокируется для остывания по сигналу предохраняющего датчика;
  • Газовые смеси дыма под наблюдением датчиков;
  • Ионизационные токи осуществляют слежение за наличием пламени;
  • ЖК-экран  постоянно показывает температуру. Если возникает поломка выводит изображение ошибки в виде определенного цифрового кода;
  • Нержавеющий металл горелки.

Therm 6000 O технические характеристики

Газовые колонки Bosch Therm 6000 S WTD 24 AME

Промышленная модель представлена одним устройством Therm 6000 S WTD 24 AME. Мощности водонагревателя Therm 6000S хватает, чтобы без усилий нагреть 24 литра в минуту проходящей через него жидкости до горячего состояния. Газовые колонки Bosch Therm 6000 S имеют конструкторское решение позволяющее объединять аппараты в каскад (максимум 12 штук).

Таким образом, суммарно газовые колонки Bosch выдают непрерывный поток подогретой воды в количестве 288 литров в минуту. Кстати, такое решение не требует потребления электричества во время ожидания, так как нагрев воды начинается когда в этом есть необходимость.

Вода нагревается только до установленных значений пользователем, без изменения параметров даже при колебании давления. Это обеспечивает полное отсутствие дискомфорта во время эксплуатации всей каскадной цепочки устройств.

Therm 6000 S технические характеристики

Газовые колонки Bosch новой серии Therm 8000 S

Увеличенная эффективность подогрева жидкости достигается применением новейшего конденсационного, инновационного приема эксплуатации. Therm 8000 S достигает значения КПД 100%. Производительность промышленного устройства позволяет приготовить 27 литров в минуту подогретой воды. Конструкторское решение по совместной работе в едином каскаде до 12 аппаратов единовременно, обеспечивает постоянным потоком горячего водоснабжения в количестве 324 литра в минуту.

Газовые колонки Bosch Therm 8000 S спроектированы с возможностью эксплуатации с заранее подогретой жидкостью, удачный пример – совместное применение системы использования солнечной энергии в конструкции коллекторов. Ко всему прочему, водный клапан серии снабжен электроприводом.

Therm 8000 S технические характеристики

Therm 6000 S, 8000 S техническое оснащение

Газовые колонки Bosch Многоуровневая система безопасности

  • За подачу своевременного сигнала на клапан, который перекрывает поступление газа в случае опрокидывания тяги, отвечает специальный датчик отслеживающий температуру в дымоходе;
  • Наличие огня контролирует ионизационный электрод;
  • Блок управления получает сигнал температуры нагрева от датчика чрезмерного нагрева (резистор с отрицательным температурным коэффициентом (NTC)), находящегося в теплообменнике. При выявлении чрезмерного нагрева он блокирует устройство;
  • Предохраняющие элементы: – датчик отслеживающий температурные показания воды на входном и на выходном патрубке; Ограничители t° C° – датчик закрытого корпуса;

Газовые колонки Bosch Therm 6000 S, 8000 S Устройство

Инструкция по эксплуатации Bosch Therm 6000 S находится в разделе Бош, на странице документация. Гарантийные обязательство от производителя ограничены периодом 24 месяца. Эксплуатационный срок службы продукции составляет не менее 15 лет. Список сервисных партнеров представлен на официальном сайте в виде интерактивной карты, где вы без труда найдете ближайшего поставщика услуг по ремонту.

teplogalaxy.ru

Газовая колонка bosch wr 10 2p инструкция

___________________________________________________________________________________________

Газовая колонка Бош — Устранение неисправностей

Где-то полгода назад я купил себе газовую колонку Bosch WR 10-2p. Устанавливал я ее самостоятельно, и при работе не было никаких проблем, она нигде не текла. Сейчас в ней накопилось сажа, и она перестала нагревать воду. Провести очистку я решил также самостоятельно. Поделитесь опытом как это делать. Как правильно снять медную трубку? Для этого просто поднимается скоба и трубка вынимается? А ещё я хочу снять теплообменник, чтобы его полностью отмыть от всяких загрязнений. Так же я заметил, что пламя изменило свой цвет. Если раньше оно было ровного голубого цвета, то сейчас оно сине-желтое. Почему она так сильно загрязнилась?

У вас плохой приток свежего воздуха, поэтому образуется много сажи. Вам необходимо сдуть с горелки пыль и хорошо промыть теплообменник. Работы примерно на 2 часа, и проточный водонагреватель WR10-2 p23 будет в порядке.

У меня установлена газовая колонка Bosch WR 13-2p полуавтомат. Работает она уже в течение 5 лет, а вот сейчас появилась проблема. Как только начались холода, с ней начали происходить непонятные вещи. А давление воды очень хорошее, газ также подается с достаточным давлением. Но вода поступает очень холодная, поэтому, чтобы она нагревала воду как надо, в уставках приходится ставить более высокую температуру. При таком режиме работы через 5-10 минут нагрева агрегат выключается. Я совершенно не разбираюсь в его устройстве, но вот, что мне кажется. Я подозреваю, что проблема в каком-то датчике, отвечающем за перегрев. Возможно он сильно загрязнился, или сломался, и даёт водонагревателю ложный сигнал. А может быть у меня загрязнён дымоход? Как мне отремонтировать аппарат?

Скорее всего у вас нарушена тяга в дымоходе, и поэтому колонка Бош выключается. Срабатывает защита от перегрева, за неё отвечает датчик тяги. Если судить по времени, через которое отключается прибор, то это именно он. Но возможны и другие варианты. Например, если в вашей модели есть батарейка, то она могла сесть. Необходимо просто ее заменить. Проверить работу датчика перегрева просто. Нужно замкнуть контакты. Если водонагреватель будет продолжать выключаться, значит это происходит не из-за него. Возможно окислились или разболтались контакты в цепи «термопара – датчики». Тогда надо будет проверять все контакты. Возможно большое накопление нагара на термопаре. Тогда нужно будет ее почистить. Возможно пламя не попадает на термопару, тогда необходимо будет очищать запальник. Газовые проточные водонагреватели WR13-2 p23 выпускаются как с термопарой, так и с автоматическим розжигом, в которых реализована электроника запитываемая от батарейки. У вас газовая колонка с термопарой. В ней последовательно соединены термопара, газовый клапан и датчик перегрева (датчик тяги). Если в каком-либо месте этой цепи плохой контакт, то газовый клапан закрывается. Соответственно колонка гаснет. Для того, чтобы проверить действительно ли тяга хорошая, необходимо замкнуть контакты на датчике перегрева. Если прибор начнет работать нормально, значит неисправен датчик, или проблема с тягой. Если она будет продолжать работать некорректно, то нужно смотреть высоту пламени, и насколько оно попадает на
фитиль. Очень часто у колонки Бош фитиль настроен на минимальную мощность, и, если тяга сильная, она отклоняет пламя в сторону, естественно она гаснет. Нужно осматривать водонагреватель, чтобы сказать что-то более конкретное. В любом случае, вам придется исправлять данную поломку, так как если неисправен датчик тяги, пользоваться агрегатом запрещено.

Я решил купить себе газовую колонку Bosch W10 kb. Изучил его со всех сторон. У меня есть дымоход, это труба диаметром 12 см, 2 м этой трубы лежит под фальш-потолком, и потом ещё свисает с потолка на 1м. Я хочу оставить трубу диаметром 12 см, идущую вдоль потолка, а оставшуюся часть заменить на трубу диаметром 6 см. Как я понимаю, в месте стыка труб 12 см и 6 см, давление должно упасть в 2 раза. То есть поток будет замедляться. Дымоход еще более широкий, поэтому там давление должно еще больше упасть. В данной модели установлен достаточно мощный вентилятор, чтобы не было проблем с соседями?

Колонку Бош можно спокойно подключать, реализовав забор воздуха из помещения. Если Вы посмотрите инструкцию, там это подробно написано. Делаете переход между трубами 6 см и 12 см, потом подключайте свою гофру. Все соединения должны быть хорошо заизолированы, так как там газ подается под давлением. Ваш дымоход никак не влияет на ваших соседей. У каждого свой выход на крышу. Также вы можете установить сплиттер, чтобы сделать забор воздуха с улицы, а выброс продуктов сгорания уже в дымоход. Отверстия, менее 15 см можно ни с кем не согласовывать. Коаксиальный трубопровод выводить на улицу не стоит, так как необходимо соблюдать расстояние до ближайших окон. Если вы живете не на последнем этаже, вряд ли вы сможете это обеспечить.

Подскажите, пожалуйста, газовая колонка Bosch WR 13-2b (gwh 15) на электронике. Ходил по разным магазинам, продавцы-консультанты всё постоянно путают. Я боюсь, что привезут не ту, которую я хочу. Подскажите ещё, что означают танцы названия 2В и 2Р? На какой-то из них установлен расходомер? Если знать, сколько воды прошло через электронный блок, колонка автоматом должна посчитать сколько газа
потребуется для нагрева воды? Почему тогда эти модели так плохо работают? Я не понимаю. Она же должна намного лучше держать температуру, чем механическая.

Цифра 2 означает номер линейки. Буква Р означает, что водонагреватель работает с постоянно горящим запальником.

Контроль газа осуществляется с помощью термопары. Буква Б означает, что прибор работает от батареек. В ней запальник горит только тогда, когда идет розжиг. Контроль газа с помощью ионизации. Цифры после WH, это количество литров в минуту, которые при температуре 25 градусов, при установленном
давление газа проходят через агрегат на входе. Любая колонка, где реализован механический привод газового клапана от мембраны, и установлена ручная регулировка подачи газа краном – считается механической. В электронной модели водяного блока с мембраной конструктивно не предусмотрено. Также там нет ручной регулировки подачи газа с помощью специальной ручки переключателя. В ней устанавливается необходимое
температура, а всё остальное делается автоматически. Также там установлены датчики температуры входа и выхода, и датчик расхода воздуха и оборотов турбины.

Как включить газовую колонку Bosch WR 10 — 2P?

Получается, что, какая бы мощность не была установлена, кприбор настраивается на автоматический режим горения, для поддержания необходимой температуры. Это уменьшает расход газа, значительно снижает выбросы в атмосферу, и увеличивает КПД аппарата. Такие водонагреватели работают без проблем. Но они обычно подключаются к сети в 220 вольт. Так как вся автоматика, и прочие устройства работают от сети. Механические модели никогда не могли поддерживать необходимую температуру, так как у них нет для этого таких систем. Была попытка выпустить клапанно-мембранное устройство Bosch Junkers не только для розжига, но и для модуляции горелки. Но эта линейка не была успешной.

У себя я установил газовую колонку Бош 10. Причём адаптированную для работы на сжиженном газе. Для этого я установил другие форсунки, и убрал перемычку j6. Но прибор не запускается, и я не понимаю почему. Когда я его включаю, на несколько секунд загорается зелёная кнопка, а затем моргает красная лампочка, и начинает работать вентилятор. Больше никаких действий не происходит.

Так как агрегат на включение воды реагирует включение вентилятора, то в первую очередь необходимо убедиться в исправности прессостата. Это самое слабое место всех дымососных моделей. Если же вентилятор включается и при закрытом кране, и при этом блокируется, нужно смотреть датчики и искать обрыв. Возможно неправильно подключены или перепутаны контакты прессостата. После того как вы провели переналадку водонагревателя, необходимо было проверить его работу на обычном в газе, чтобы убедиться, что агрегат исправен, и в нем нет никаких поломок. При доставке его могли повредить. А так проверяйте по схеме. Прозванивайте термодатчики, проверяйте прессостат. Если получится, перейдите в режим настройки, установить регулятор на максимум. Для этого кнопки горелки необходимо нажать и подержать, а затем переключить выключатель, который необходимо удерживать до начала мигания. Также проверьте предохранители, расположенные в блоке управления.

Из моей газовой колонки Бош 15 стало течь вода, причём вытекает она из его верхней части. В эксплуатации она уже 8 лет, и до этого она ни разу не ломалась. Могу ли я это отремонтировать?

Вряд ли. Готовьтесь покупать новый водонагреватель.

Произошла неисправность газовой колонки Bosch WR 10-2 p. 4 года она работала без каких-либо проблем, но месяц назад у неё начал протекать радиатор. Для того чтобы найти течь я его снял его и смотрел. Я нашёл повреждение верхней части. Запаять там невозможно из-за ребер. Для того чтобы перекрыть течь, я залил побежденное место герметиком. Заодно я промыл радиатор. Водонагреватель стал хорошо работать. Но теперь появилась новая проблема. Прибор перестал гореть. Напор хороший, но вода на кран поступает холодная. Если посмотреть в смотровое окно, то газ горит не синим, а желтым пламенем. Также мощность горения намного меньше. Что могло сломаться? Тяга присутствует, я ее проверял с помощью зажженной газеты. Газ подается с хорошим давлением, проверял с помощью газовой плиты, которая горит без проблем. Котел, подключенный к этому газу также работает.

На проточном газовом водонагревателе WR10-2 p23 попробуйте разобрать и промыть теплообменник и горелку. Также Вам необходимо продуть запальник. Это нужно делать сразу, как только пламя начинает менять цвет. Для решения проблемы попробуйте открутить два винта сбоку и по центру, но не снимайте их целиком. С помощью плоской отвертки подцепите горелку и вытащите ее. Найдите там резиновое кольцо. Не забудьте его смазать или мылом, или специальной силиконовой смазкой. Также найдите провод с электромагнитным клапаном и отключите его, без этого вы не сможете отключить горелку от агрегата. Теплообменник также придется снять, так как он будет мешать демонтировать горелку.

У меня установлена газовая колонка Bosch WR 15. Старый электрический бойлер мы отключили и унесли, а на его место установили аппарат с генератором. Теперь ничего не работает. Вода подается с давлением 3 атмосферы. Давление газа 2000Мп, вместо положенных 1300. То есть всё подается как надо. Запускали мы ее вот как. Первый раз десять попыток, после того как открывали кран подачи горячей воды, из водонагревателя раздавались в щелчки, а затем появлялась ошибка ЕА. В инструкции написано, что нет газа на основную горелку. Пробовали не однократно запустить. После этого пламя появилось. Вода стала нагреваться, но не до нужной температуры. Прибор показывает 58 градусов, но на самом деле вода намного холоднее. А потом пламя снова погасло. Мне кажется, что какой-то клапан срабатывает не до конца. Высота пламени не более 4 см. Для решения проблемы я хочу попробовать отрегулировать давление газа перед горелкой. Правильно ли это?

Давление достаточно для того, чтобы прибор корректно работал. Но обратите внимание, что его надо замерять не только при выключенном водонагревателе, но и при работающем. Оно не должна опускаться ниже 13 миллибар. Если указатель показывает 58 градусов, значит он теоретически мог нагреть такой температуры.

Начальные проблемы с запуском тоже логичны, в системе был воздух и требовалось время, чтобы он вышел. Пламя гаснет скорее всего из-за срабатывания защиты, возможно у вас проблемы с тягой.

Проверяйте контакты и датчики. Также проверить величину питания с генератора с помощью мультиметра. Залипший клапан обычно или открывается, или не открывается. Можете попробовать продуть газовую арматуру, но не более чем 0,3 кг/см. На большее давление она не рассчитана. Также клапан Вы можете проверить с помощью батарейки на 3 Вольта, при его срабатывании раздается щелчок.

Неисправна газовая колонка Бош WR 10-2p. При запуске слышны щелчки, и даже иногда она загорается, но только в том случае, если кран подачи воды открыт на максимум. Вода подается тёплая, но недостаточно. Раньше она была намного горячее. После того, как прибор запустится, напор подачи воды уже можно уменьшить, и все будет работать. Если агрегат совсем не хочет работать, я дую на него холодным воздухом, и проблема решается. Но нужно чётко найти точку, в которую дуть. Она расположена рядом с зеленым индикатором. Во время этой процедуры индикатор вспыхивает, и через некоторое время прибор начинает работать. Газ подается с нормальным давлением. Что может быть?

Попробуйте с помощью правой ручки управления уменьшить расход. Для этого необходимо повернуть ее в сторону увеличения температуры до среднего значения. Если вы дуете воздухом на клапан или запальник, то вам нужно просто очистить агрегат от пыли. Искра должна всегда появляться.

Ввел в эксплуатацию газовую колонку Bosch WR 13-2. Давление я отрегулировал, оно как положено. Но меня смущает то, что, если кран открыт не полностью, хотя бы наполовину, агрегат «пыхает», но не загорается. В паспорте я нашел минимальное давление воды. Неужели минимальный проток не нормируется?

В паспорте проточного водонагревателя WR13-2 p23 указаны как номинальная мощность, так и номинальный проток при температуре воды 25C. Если вода не нагревается до того значения, как вы хотите, значит клапан открывается не до конца. Причин для этого может быть много. Надо разбираться. Например, шток водяного блока двигается не по полной амплитуде, и соответственно не полностью открывает газовый запорный клапан. Даже минимального прорыва мембраны достаточно, чтобы появилась эта проблема. Также могли засорится внутренние клапана. Если разбираться с газовым блоком, то возможно недостаточное напряжение, подаваемое с блока управления на клапан. Его может быть недостаточно, чтобы клапан открылся до конца. Также могла порваться или растянуться мембрана. Мог залипнуть шток. Блок управления подает напряжение, газ из передней полости подаётся на запальную горелку. На блок управления поступает сигнал, что появилось в пламя. После этого он подает напряжение на нижний клапан, который перекрывает подачу газа в переднюю полость. Давлением газа в задней полости мембрана сдвигается вперёд, и открывается клапан подачи газа уже на основную горелку. Из передней полости газ выходит, и запальник выключается. Электрод контроля пламени продолжает его фиксировать, так как горит основная горелка. Помощью ручки регулировки подачи газа можно установить жесткость пружины, которая противодействует смещению мембраны. Соответственно настроить газовый кран подающий газ на основную горелку.

___________________________________________________________________________________________

___________________________________________________________________________________________

___________________________________________________________________________________________

Газовая колонка Electrolux
У меня установлена колонка Electrolux GWH 275 SRN. Квартира съемная и, когда я в неё заезжал ремонт не был ещё доделан. Мне пришлось его завершать. Во время ремонта… Газовые колонки Ariston
Сверху газовая колонка Аристон имеет выход для присоединения к системе дымохода для обеспечения обязательного вывода продуктов горения за пределы жилья. Главной задачей… Газовая колонка Вектор
Колонка Vektor Lux Eco зажигается, но спустя некоторое время перестает работать. Существует несколько причин такого поведения газовой горелки. Вот некоторые из них. Плохая… Газовые колонки Oasis
У меня работает газовая колонка Oasis 20 кВт уже в течении двух с половиной лет. Примерно через 6 месяцев эксплуатации с ней начались проблемы. В зимнем режиме… Газовая колонка Bosch
Используем газовую колонку Bosch W 10 kb. В паспорте написано, что страна производитель Германия. Она работает уже более 10 лет, и никаких проблем с ней не наблюдалось. Было только… Газовые колонки Junkers
У меня установлена газовая колонка Junkers WR 275. Я выставил подачу газа и напор воды с помощью регуляторов. Причём настроил так, чтобы вода подавалась в 45 град. Сегодня…

stroyvolga.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
