Насосная станция Grundfos MQ 3-35 – особенности, характеристики, инструкция, отзывы

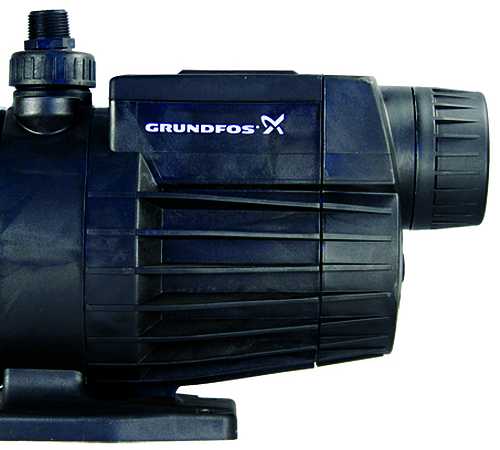

Насосная станция Grundfоs МQ 3-35 – компактная, комплексная установка водоснабжения или повышения напора воды в домах, усадьбах, в средних промышленных объектах. Водостанция предназначается для перегонки чистой, маловязкой, химически инертной жидкости, включая дождевые и питьевые воды, в составе которых отсутствуют длинноволокнистые и твердые примеси.
Оглавление:
- Принцип работы Grundfоs МQ 3-35
- Особенные преимущественные качества насосной станции Grundfоs МQ 3-35
- Общие технические характеристики Grundfоs МQ 3-35
- Технические характеристики электрооборудования Grundfоs МQ 3-35
- Характеристики встроенной защиты для Grundfоs МQ 3-35
Принцип работы Grundfоs МQ 3-35
- Не сложная эксплуатация за счет полноценной автоматизации процессов.
- Сведения о рабочих режимах поступают на панель контроля, расположенную доступно для визуализации.
- Автоматика встроена в виде реле. Контроль производится за давлением в системе трубопровода и насоса, протоком жидкости и мембранным баком.
- Специальная электроника производит автоматический старт и финиш.
- Обратный клапан препятствует образованию оборотного оттока.
Особенные преимущественные качества насосной станции Grundfоs МQ 3-35
Насoсная стaнция Grundfоs МQ 3-35 сконструирована из сaмовсасывающего насоса, электрoдвигателя, мeмбранного напoрного бaка, дaтчиков дaвления и рaсхода, систeмы упрaвления и обрaтного клaпана.
- Основные рабочие узлы собраны в eдином корпусе.
- Насoс для подачи самoвсасывающий. Зaпуск нaсоса производится систeмой управлeния автoматически в начале водозабора, остановка осуществляется тоже автоматически по окончанию водопотребления.
- Уровень шума низкий за счет охлаждения насоса всасываемой жидкостью.
- Встроен гидроаккумулятор. Что существенно сокращает потребление энергии для работы установки.
- Для повторного запуска предусмотрена система автоматики.
- Простая и удобная в эксплуатации установка.
- Охлаждение двигателя происходит за счет перегоняемых жидкостей.
- Экономична в плане техобслуживания.
- Защита насоса происходит за счет встроенных автоматических систем. Они предотвращают перегорание обмоток электродвигателя, останавливая работу в случае сухого хода.
- Мембранный напорный бак уменьшает цикличность повторного кратковременного включения, останавливает работу насоса при утечках жидкости. Данная система уменьшает износ деталей до 15-20%.
- Большой рабочий ресурс за счет качественно изготовленных и подогнанных деталей.
- Материал для изготовления основных трущихся и подвергающихся нагрузке деталей – хром-никелевая сталь.
Общие технические характеристики Grundfоs МQ 3-35
- Максимальная подача жидкости 3.5 м3/ч.
- Максимальный напор 34 м.
- Максимальная высота всасывания до 8 м.
- Максимальная температура перегоняемых жидкостей 35 C.
- Мoщность установки 850 Вт.
- Ток пусковой 11.7 A.
- Давление на входе/гидросистеме 3/7.5 бар.
- Присоединение G1.
- Длина кабеля 200 см.
- Уровень шума менее 55 дБ.
- Kласс защиты от влаги IР 54.
- Нетто 13 кг.
Технические характеристики электрооборудования Grundfоs МQ 3-35
- Степень защиты класса IР 54.
- Нагрев изоляции класс B.
- Сетевой кабель 200см, тип НО7 RN-F с вилкой/без вилки.
- 50 Гц: напряжение 220х249 B, мощность потребления 850 Вт.
- 60 Гц: напряжение 220х240 B, потребляемая мощность 800 Bт.
- Материал, контактирующий при перекачивании с питьевой водой, сертифицирован по стандарту WRAS.
Характеристики встроенной защиты для Grundfоs МQ 3-35
1. Защита сухого хода двигателя предназначена для автоматического отключения насоса при падении или полном отсутствии напора жидкости.
- С периодичностью в полчаса система предпринимает попытки повторных запусков. Максимальный период таких попыток – 24 часа. При обычном режиме система повторяет пуск до появления в магистрали достаточного объема жидкости.
- При отсутствии воды в магистрали сроком более 24 часов, система отключает насос полностью. Запустить его в работу сможет только пользователь. Данная функция дает свободу передвижения для хозяина. Можно оставить установку без присмотра на долгое время и не переживать за ее сохранность и качество работы.
2. Встроенная защита от теплоперегрева двигателя. Особая тепловая защита срабатывает при увеличении температуры двигателя свыше нормы. Перезапуск производится автоматически самой системой. Обычно выдерживается пауза в 30 минут, за этот период мотор охлаждается и запускается в рабочий процесс. Охлаждение двигателя производится перекачиваемой водой, за счет этого уменьшается уровень шума, сокращается объем ниши для монтажа станции.
strport.ru
насосная станция grundfos mq, grundfos mq 3-35, grundfos mq 3-45, инструкция, эксплуатация, ремонт, обслуживание Строительный Двор
Основное назначение насосных станций – это транспортировка жидкости по трубопроводу. Она также может работать в комбинации с системой водяного охлаждения, с помощью него можно заполнять или полностью осушать резервуары. Для объектов сельского хозяйства или промышленности нередко сооружают агрегаты больших габаритов, которым также необходимо наличие обслуживающего персонала.

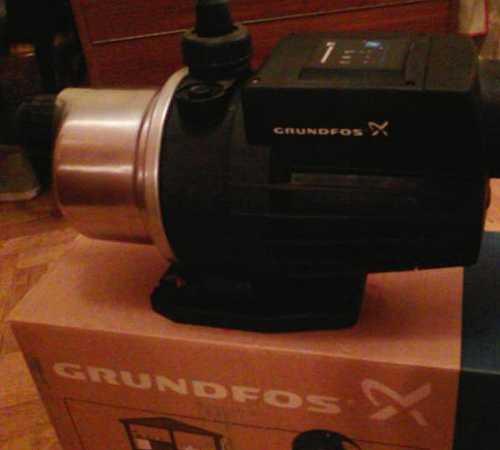

Станция Grundfos MQ
В последнее время, на рынке водоснабжения и отопления начала занимать одну из лидирующих позиций немецкая компания Grundfos. Их серия насосных станций включает в себя две модели – 3-35 и 3-45. В данной статье мы рассмотрим их устройство и преимущества, а также поможем вам сделать выбор между этими двумя моделями.
Конструкция и преимущества Grundfos MQ
Основное отличие между MQ 3-35 и 3-45 состоит в том, что первая модель рассчитана на максимальное давление в системе, равное 3,5 бар, вторая – 4,5 бар. Различаются они и по напору подаваемой воды.
По этой причине мы можем порекомендовать вам выбирать модель в соответствии с тем, насколько сильный напор получаемой воды вам требуется. Если вам надо поднимать воду с большой глубины и распространять её сразу на несколько точек разбора воды для большего количества человек, лучше выбрать MQ 3-45.
Работает насос следующим образом: повышается давление у жидкости, которая идёт по насосу к выходному патрубку. Давление повышается, когда энергия стартера переходит на электродвигатель, через вал рабочего колеса.
Конструкция насоса обеспечивает то, что вся жидкость колеса скапливается с рабочего колеса в сторону патрубка на выход. Скорость жидкости также растёт, возрастает кинетическая энергия. Затем происходит её преобразование в давление на выходе из патрубка насоса.

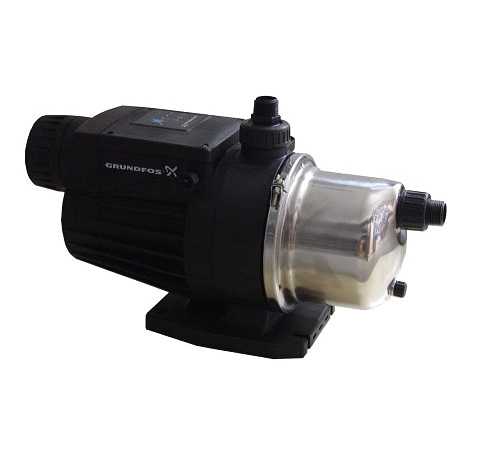

Устройство Grundfos MQ
Используются таким образом установки MQ в частных загородных домах и дачах, а также на огородах и фермах рядом с ними. Благодаря своей конструкции имеет устойчивость по отношению к солнечным лучам – можно производить установку внутрь помещений или на открытом пространстве.
Станция состоит из насоса самовсасывающего типа, электрического двигателя, бака с мембраной, датчиков, следящих за давлением и расходом воды, плюс обратный клапан и система управления. Последняя отвечает за все рабочие режимы
Насос может поднимать воду с глубины в 8 м, в том числе и из колодца. Для поднятия воды с подобной глубины вполне должно хватить пяти минут. Основными характеристиками является напор подаваемой воды в барах и производительность, которая выражается в единицах – метры в секунду.
Рабочие процессы в станции автоматизированы, а автоматика представлена в виде реле. Контролируется давление в водопроводе и насосе, плюс автоматика и электроника также следят за тем, как протекает жидкость, плюс за баком с мембраной. Старт и окончание работы контролируется электроникой. Для предотвращения возникновения оборотного потока модель оснащена обратным клапаном.
Насос охлаждается жидкостью, которую он всасывает, благодаря чему имеет низкий уровень шума. Чтобы сэкономить на потреблении электрической энергии, внутрь насоса встроен гидроаккумулятор.
Кроме того, мембранный бак прекращает работу насоса, когда происходит утечка жидкостей. За счёт этого снижается изнашивание деталей. Детали, на которые приходятся все нагрузки изготовлены из стали с включением сплава из хромо-никеля.
Не в последнюю очередь стоимость станции и её высокий класс обеспечены надёжной встроенной системой защиты. Например, когда нет напора у жидкости, активизируется защита сухого хода. Повторный запуск насоса происходит через полчаса, такие попытки система предпринимает в течение суток. Если за сутки воды так и не появилось, насос полностью выключается, запустить его заново сможете только вы.
Таким образом, спокойно оставляйте на долгое время насос, он не потеряет ни в качестве работы, ни в сохранности самого агрегата. Для защиты двигателя станции от перегрева останавливается работа насоса, когда температура двигателя начинает превышать значение нормы.
Затем система ждёт полчаса и пытается запустить насос снова. Как уже было выше сказано, за охлаждение двигателя отвечает жидкость, которую насос перекачивает. Это не только понижает шумовой уровень, но также и требуемый объём для монтажа установки.
Монтаж установки MQ
Для монтажа насоса необходимо наличие плиты для опоры. Патрубок для всасывания жидкости должен идти по горизонтальному направлению, напорный по вертикальному. Сам насос следует установить горизонтально, максимальный позволительный угол наклона равен +18°C.
Для установки насоса в трубопроводе большой длины, используйте опоры, которые позволят избежать больших нагрузок на патрубки, имеющиеся у насоса. На месте монтажа не надо много свободного места в трубе и вентиляции, поскольку охлаждение происходит за счёт проходящей в нём воды.
Монтаж Grundfos MQ
Для перекачивания воды из колодца не надо оснащать линию всасывания клапаном. Чтобы сделать линию всасывания достаточно гибкой используйте напорные рукава армированного типа.
Перед электромонтажом удостоверьтесь, что характеристики насоса соответствуют таковым у местного источника питания. Для подключения используйте кабель с большим количеством жил, с заземлением и резиновой оболочкой.
Небольшие габариты установки позволяют компактно смонтировать её, много места она занимать не будет.
Использование установки MQ
Перед тем, как использовать станцию, залейте порядка пяти литров воды в бак. Когда включите насос, произойдёт вытеснение воздуха, который проник в гидросистему. После того, как в насос поступит вода, будет включён обычный режим работы насоса. Если пройдёт пять минут, а подачи воды так и не будет, произойдёт остановка насоса с помощью встроенной защитной системы.
Запуск насоса происходит, когда давление в системе опускается ниже отметки в 2 бар, а потребление воды становится выше ½ л/мин. Насос завершит свою работу, когда потребление воды станет менее ½ литров в минуту.
Использование установки Grundfos MQ
Немного поговорим об аварийных ситуациях. Выше мы описали уже, как работает и как на них реагирует встроенная система защиты, а также при каком потреблении воды и напоре насос включается и выключается.
Кроме этого, насос может быть отключен если сработало реле, которое находится в электрическом двигателе. Это может быть в случае, если произошёл перегрев двигателя, двигатель перегружен, произошло его заклинивание или заедание.
Обслуживание и ремонт насосной установки MQ
Если вы используете насос согласно инструкции, никакого особенного обслуживания вам не понадобится, просто держите его в чистоте. Перед тем как включить насос, убедитесь, что в нём имеется жидкость для перекачивания. Перед тем, как демонтировать резервуар, сбросьте в нём давление, путём использования клапана для вентиляции.
Если вы открываете блок управления, отключите питание за пять минут до данных манипуляций. Если возникла вероятность замерзания, следует слить жидкость через специальное отверстие и немного ослабить гайку, которая находится на напорном патрубке. Заглушку с крышки на торце установки следует снимать исключительно с помощью специального инструмента.

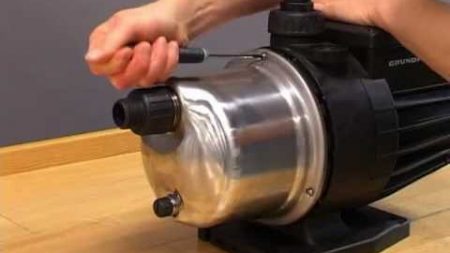

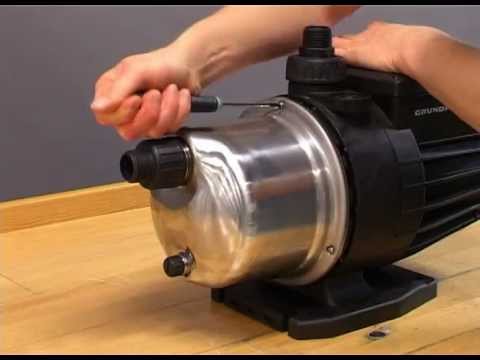

Основной ремонтной работой с установкой MQ может быть смена старого уплотнительного вала на новый. Снимите с помощью отвёртки корпус насоса и извлеките деталь полости, куда всасывается жидкость. Удерживайте вал путём использования отвёртки.
Далее извлекайте камеры напора и колёса с шайбами, а также ту часть уплотнения, которая вращается. Та часть уплотнения, которая остаётся без движения снимается с помощью отвёртки. Далее устанавливайте новый вал.
Неподвижная часть нового вала должна лежать в направлении промежуточного узла, в то время как часть вращения устанавливается следом вместе с шайбами и пружиной. В узел электродвигателя установите камеры напора и кольца для уплотнения.
До окончания срока гарантии ремонт насосной станции производить самостоятельно не рекомендуется. Во время большинства неполадок вы всегда можете использовать сброс на автомате. При серьёзной поломке обращайтесь в сервисную службу.
Обязательно при возникновении неисправности в первую очередь убедитесь в том, что вы смонтировали вашу станцию правильно, строго по инструкции.
www.sdvor.com
Инструкция Водяного насоса Grundfos MQ 3-35
Найденные инструкции для Grundfos MQ 3-35
В случае если инструкция не полная или нужна дополнительная информация по этому устройству, если вам нужны дополнительные файлы: драйвера, дополнительное руководство пользователя (производители зачастую для каждого продукта делают несколько различных документов технической помощи и руководств), свежая версия прошивки, то вы можете задать вопрос администраторам или всем пользователям сайта, все постараются оперативно отреагировать на ваш запрос и как можно быыстре помочь.
Ваше устройство имеет характеристики: Тип: поверхностный обычный, Повышение давления: да (дополнительная функция), Глубина погружения: 8 м, Максимальный напор: 33.8 м, Пропускная способность: 3.9 куб. м/час, Напряжение сети: 220/230 В, полные характеристики смотрите в следующей вкладке.
Скачать инструкцию к Водяные насосы Grundfos MQ 3-35 | |||
| Grundfos_mq_3-35_0.pdf | Руководство пользователя | ||
| Grundfos_mq_3-35_1.pdf | Скачать сертификат соответствия | ||
| Скачать Сообщить о нерабочей ссылке | |||
Полезные файлы и ПО
Для многих товаров, для работы с Grundfos MQ 3-35 могут понадобиться различные дополнительные файлы: драйвера, патчи, обновления, программы установки, список кодов ошибок, электронная схема или фото. Вы можете скачать онлайн эти файлы для конкретнй модели Grundfos MQ 3-35 или добавить свои для бесплатного скачивания другим посетителями.
| Драйверы | Найдено (0) |
| Электронная схема | Найдено (0) |
| Фото | Найдено (0) |
| Схема установки | |
| Datasheet | Найдено (0) |
| Добавить файл | |
Инструкции для похожих Водяных насосов
Если вы не нашли файлов и документов для этой модели то можете посмотреть интсрукции для похожих товаров и моделей, так как они зачастую отличаются небольшим изменениями и взаимодополняемы.
Отзывы о Grundfos MQ 3-35
Обязательно напишите несколько слов о преобретенном вами товаре, чтобы каждый мог ознакомиться с вашим отзывом или вопросом. Проявляйте активность чтобы как можно больше людей смогли узнать мнение настоящих людей которые уже пользовались Grundfos MQ 3-35.
Характеристики Grundfos MQ 3-35
Текст описываающий харакетристики устройства.
| Общие характеристики | |
| Тип | поверхностный обычный |
| Повышение давления | да (дополнительная функция) |
| Глубина погружения | 8 м |
| Максимальный напор | 33.8 м |
| Пропускная способность | 3.9 куб. м/час |
| Напряжение сети | 220/230 В |
| Потребляемая мощность | 850 Вт |
| Вода | |
| Качество воды | чистая |
| Допустимая температура жидкости | до 35?C |
| Конструкция | |
| Диаметр разъема соединения | 1″ |
| Длина сетевого шнура | 2 м |
| Установка насоса | горизонтальная |
| Размеры (ШхВхД) | 21.8x32x57 см |
| Вес | 13 кг |
| Особенности | |
| Допустимая температура окружающей среды | до 45?C |
| Автоматический контроль за уровнем воды | электронный |
| Защита от перегрева | есть |
Поломки у Водяных насосов
Здесь представлен список самых частых и распространенных поломок и неисправностей у Водяных насосов. Если у вас такая поломка то вам повезло, это типовая неисправность для Grundfos MQ 3-35 и вы можете задать вопрос о том как ее устранить и вам быстро ответят или же прочитайте в вопросах и ответах ниже.
| Название поломки | Описание поломки | Действие |
|---|---|---|
| Не включается | вопрос | |
| Скачки напряжения | вопрос | |
| Не закачивает воду | вопрос | |
| Не работает мотор | вопрос | |
| akvario ags 100 А | не выключается | вопрос |
| лопнула крышка и крылчатка | из а оставление воды внутри холодном помещении -30 гадусе | вопрос |
| гудит при включении | воду не подает | вопрос |
| Скачет давление | При включении в сеть насос начинает прерывисто работать. Давление поднимается и сразу падает. Вода из крана идет прерывисто. Как решить эту проблему | вопрос |
| Напор слабый, ели ели | Нету напора | вопрос |
| при включение в сеть работает,и через несколько минут отключается при открытом кране и все | вопрос | |
| Течь воды между двигателем и насосом | Чем больше давление, тем больше течь. | вопрос |
| Течь воды между двигателем и насосом | Чем больше давление, тем больше течь. | вопрос |
| какая последовательность сборки насоса | 202е | вопрос |
| не работает в авто в manual работает | вопрос | |
| е | Не выключается | вопрос |
| Не включается 1-я и 2-я скорости | При включении помпы в сеть,насос работает только на 3-ей скорости,а 1-я и 2-я не включаются и помпа не работает | вопрос |
| вылелось масло изнасоса | изза ротозейства слил масло | вопрос |
| гудит но не крутит крыльчатку | вопрос | |
| ВРР 3000/42 | стала долго работать и выключается через минимум 15 минут | вопрос |
| долго не включается пусковой механизм | вопрос | |
| свд-1350п водяной мотор | запускается черезкаждые2секунды при открытом кране | вопрос |
| постоянно включается и отключается реле | Реле постоянно отключается | вопрос |
| Треск во время работы | Появляется и пропадает треск во время работы | вопрос |
| Постоянно работает мотор измельчителя | вопрос | |
| как заменить эл.кабель в насосе | вопрос | |
| сгорел конденсатор какая его ёмкость? | Емкость конденсатора | вопрос |
| даб J62 | Мигает бесконца красная лампочка | вопрос |
| при работе насос отключается. Где стоит термореле на Бц-1.2-20-У1.1 | вопрос |
Поломки у Grundfos MQ 3-35
Если ни одна поломка из списка выше не подходит под описание для вашего случая то вы можете добавить свою поломку и мастера из сервисных центров или просто посетители сайта смогут вас проконсультруют. Это Бесплатно!
Добавить поломку
Сервисы специалзирующиеся на ремонте Водяных насосов
В нашей базе сейчас зарегестрированно 18 353 сервиса в 513 города России, Беларусии, Казахстана и Украины.
Сервисы выбранные пользователями
Сервисы по порядку
загрузть ещеinfotehnic.ru
Характеристики, монтаж и эксплуатация насосных станций Grundfos MQ 3-35, Grundfos MQ 3-45
Насосные станции Grundfos имеют широкую сферу применения, легко монтируются, не требуют технического обслуживания, надежны в эксплуатации. Все эти качества делают их достойным выбором для оснащения различных систем водоснабжения.
Компактные, легко монтируемые насосные станции Grundfos MQ 3-35 и MQ 3-45 имеют небольшие размеры (ширина – 570 мм, высота 320 мм), предназначены для автоматического обеспечения водой загородных домов, дач, пансионатов, фермерских хозяйств и т.д. Насосы могут перекачивать дождевую и питьевую воду, а также другие жидкости, которые должны быть чистыми, не имеющими в своем составе агрессивных веществ, твердых или длинноволокнистых включений-фракций.
Общие сведения о насосах Grundfos MQ 3 35 и MQ 3 45
Системы полностью автоматизированы, имеют простое управление, легко устанавливаются и не требуют наличия большого пространства. Все элементы станций: насос, электродвигатель, напорный резервуар, система управления объединены в один узел. Это обеспечивает компактные размеры установок, удобство в монтаже и эксплуатации, а также позволяет использовать их для перекачки воды из колодцев.
Контроль над работой станций со стороны владельца или оператора требуется минимальный. Надежная автоматизированная система управления сводит его практически к нулю. При наличии водопотребления в системе моторы обеих моделей – Grundfos MQ 3 45 и MQ 3 35 включаются автоматически, в ситуации прекращения водоснабжения они отключаются. Работающий насос Grundfos почти не издает шума (уровень шума составляет 55 дБ), поэтому станции могут устанавливаться и функционировать с одинаковой эффективностью в доме (коттедже) или на открытом участке территории вокруг строения. В ситуации, когда в насосных станциях или водопроводной сети образовались утечки, повторно-кратковременные включения сокращаются к минимуму благодаря наличию встроенного напорного резервуара.
Функция автоматического отключения в Grundfos
Защитная функция электронной системы управления, предусмотренная в насосных станциях Grundfos, автоматически отключает насос в таких ситуациях как работа всухую, перегрев, перегрузка электродвигателя, блокировка насоса или электродвигателя, частые пуски и остановки, возникающие при появлении течи в трубопроводе, текущем кране, унитазе. При возникновении данных ситуаций каждые тридцать минут насос будет предпринимать попытки автоматического запуска. Для этого требуется заранее активировать функцию автосброса на панели управления.
Правила установки и подключения Grundfos MQ 3-45, MQ 3-35
Насос, используемый в обеих моделях, надежно защищен от воздействия солнечной радиации, поэтому может быть установлен вне помещения. При таком способе эксплуатации его нужно защищать от воздействия атмосферных осадков. Правила установки требуют наличия плиты-основания, которая необходима для обеспечения горизонтального положения всасывающего патрубка и вертикального положения для напорного патрубка. Возможный угол отклонения составляет 18 градусов. К основанию насос надежно крепится с помощью болтов, для которых заранее готовятся отверстия в плите.
Напорный патрубок изготавливается из гибкого материала, но при чрезмерной силе, прилагаемой для соединения частей водной магистрали, его можно сломать. Все соединения, предусмотренные в насосе – штуцерные. При монтаже насоса в длинный трубопровод, трубы, подсоединяемые к нему, должны иметь надежные опоры, которые снимут лишнее напряжение с патрубков. Если насос качает воду из колодца, то вход всасывающей линии должен быть оснащен приемным клапаном. Оборудование гибкой всасывающей линии должно осуществляться с использованием армированных напорных рукавов.
Преимуществом монтажа является отсутствие необходимости в обеспечении свободного пространства вокруг насоса, предназначающегося для более эффективного охлаждения. Это возможно благодаря тому, что в конструкции насоса Grundfos MQ реализована естественная система охлаждения перекачиваемой им водой.
Особенности ухода и технического обслуживания насосных станций MQ 3 45, MQ 3 35
При нормальном режиме эксплуатации насос не требует технического обслуживания – содержания прибора в чистоте вполне достаточно. До включения насос обязательно должен быть заполнен перекачиваемой жидкостью.
Перед каждым демонтажем напорного резервуара необходимо с помощью вентиляционного клапана сбрасывать в нём давление. Любое без исключений открытие блока электронного управления обязательно должно начинаться с отключения электропитания, которое осуществляется за пять минут до выполнения операции.
При опасности замерзания необходимо слить из насоса всю жидкость через сливное отверстие и ослабить гайку на напорном патрубке. Заглушка в торцевой крышке может демонтироваться с помощью соответствующего инструмента. Это даст возможность провернуть ротор насоса вручную, если после длительного простоя он прокручивается с трудом. Если из насоса слили жидкость, то при повторном вводе в эксплуатацию необходимо вновь заполнить его.
Все материалы, которые контактируют с перекачиваемой жидкостью, имеют допуск к эксплуатации с питьевой водой в соответствии с британским стандартом BS 6920.
