Инструкция инсталляция геберит – Установка инсталляции Geberit: пошаговая инструкция по монтажу

Содержание

инструкция по установке арматуры, отзывы пользователей » SanDizain.ru

Производитель Geberit выпускает качественные и надежные инсталляции в комплекте с унитазом, делающие санузел более комфортным и удобным. При этом внешний вид помещения, как свидетельствуют отзывы пользователей, очень выигрывает. Монтаж арматуры можно легко выполнить, точно следуя инструкции по установке.

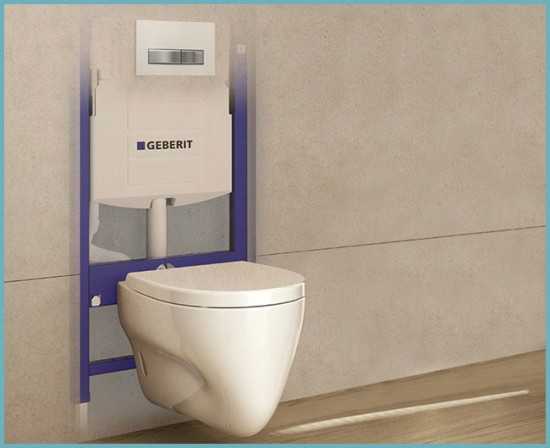

Виды, достоинства инсталляции Geberit с унитазом в комплекте

Системы инсталляции с унитазом выпускают многие производители. Ассортимент их разнообразен, но лучшей является Geberit. Компания выпускает инсталляции 2-х типов: блочные и рамные. Первая отличается простотой, но крепят ее только в нишах капитальных стен. В состав рамной инсталляции входит стальная рама и комплектующие: вывода для канализации, крепеж. Такая конструкция может быть и угловой.

Стальная рама позволит вам закрепить конструкцию без большой нагрузки на стену

Большим преимуществом является то, что ее установка возможна там, где нет технической возможности установить другие конструкции. Специальная рама и полуметровые шпильки позволяют выполнить монтаж даже при наличии труб за унитазом.

Кроме того, пользователям нравится:

  1. Простота монтажа.
  2. Швейцарское качество и точность.
  3. Длительная гарантия (10 лет).
  4. Гарантированное наличие запасных частей. Когда модель скрытой системы снимают с производства, запчасти к ней сохраняются на протяжении 25 лет.

Внимание! Если в санузле нет капитальных стен, то есть возможность установить только рамную инсталляцию.

Инструкция по установке инсталляции

Арматура Geberit крепится к основанию унитаза с использованием отводной трубы, подсоединяемой к нему под углом 90 градусов. Это проверенная надежная конструкция. В набор входит заслонка, закрывающая стык и манжетка декоративная для трубы. Хотя внутренний механизм и находится в стене. Доступ к сливной конструкции возможен через панель смыва.

Несмотря на внешнюю изящность, конструкция способна выдерживать большой вес

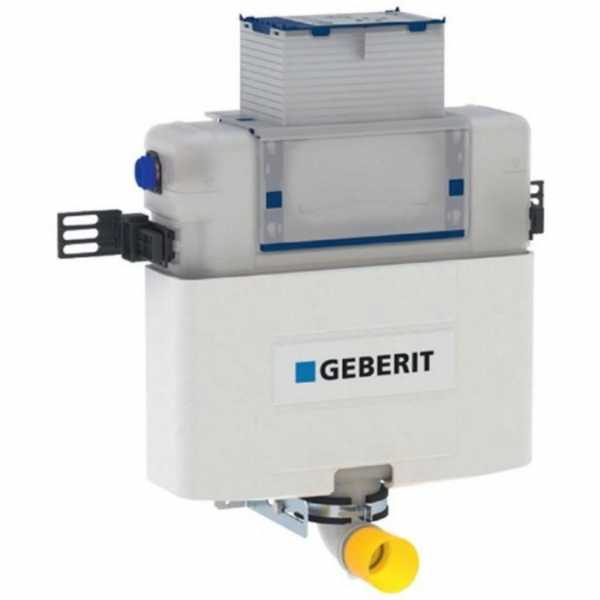

Установка блочной инсталляции

Для установки потребуется инструмент:

  • перфоратор;
  • ключи нужных размеров;
  • маркер.

Процесс установки состоит из нескольких шагов:

  1. Выбирают место. В стандартном санузле это ниша, где расположены стояки. Если они металлические, лучше заменить на пластик.
  2. Выполняют разметку.
  3. Измеряют высоту. Отмечают места для дюбелей, взяв размеры из инструкции.
  4. Проделывают отверстия перфоратором и забивают дюбели.

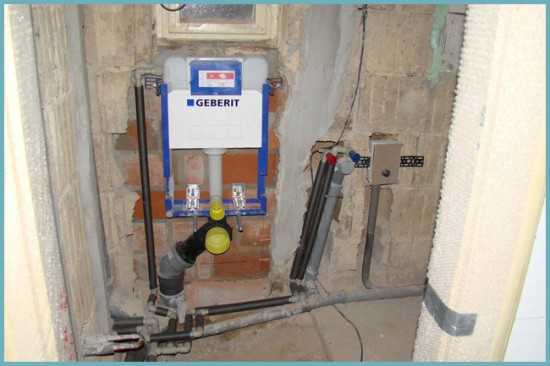

    Процесс подключения к коммуникациям

  5. Прикручивают бак для слива.
  6. Проверяют, все ли прокладки на месте, подключают воду.
  7. Вкручивают штифты в отверстия, проделанные ранее.
  8. Фиксируют сливной шланг хомутами.

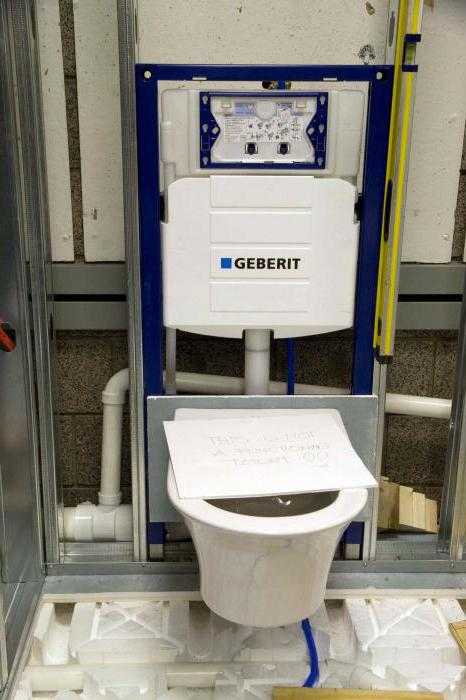

Установка рамной инсталляции

Технология установки унитаза с рамной инсталляцией следующая:

  1. Собирают каркас. В окончательном виде конструкция будет иметь высоту от 1,3-1,4 м. Ширина подбирается под конкретную модель.
  2. Крепят сливной бак, при этом кнопка для слива должна располагаться на высоте 1 м от пола, унитаз — 0,41-0,45 м, выход в канализацию — около 0,25 м.

    Крепление сливного бака

  3. Устанавливают конструкцию с обязательным соблюдением горизонтальности, для чего раму прикладывают к стене и отмечают, где разместится крепеж. Выполняют отверстия, крепят раму к полу.
  4. Подводят водопроводную трубу к сливному баку.
  5. Соединяют выпуск унитаза со стояком.
  6. Проверяют герметичность соединений.
  7. Зашивают раму гипсокартоном, предварительно закрыв все отверстия и закрутив штифты для фиксации унитаза в раму.

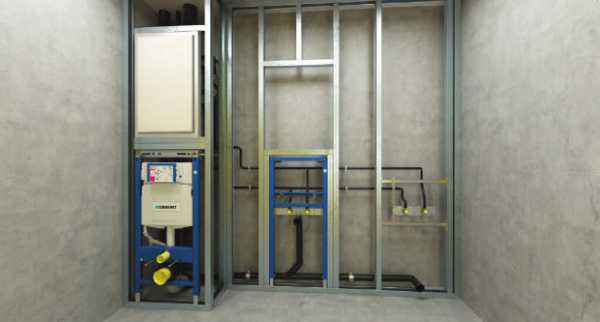

    Создание гипсокартонного короба

  8. Отделывают гипсокартон кафелем.
  9. Устанавливают унитаз, выждав недели полторы, пока кафель схватится.
  10. Герметизируют стыки и испытывают, спустив воду.

Совет: когда подключаете сливной бак, не используйте гибкий шланг. Он недолговечен, а для замены придется разрушать стену.

Отзывы

На качество инсталляции Geberit в комплекте с унитазом нареканий обычно нет:

  • Ольга. Для установки инсталляции приглашали опытного специалиста. Особый восторг вызывает работа автоматического слива. Чувствуется, что эта техника для человека.
  • Игорь. Инсталляция Geberit сделана с умом, надежная. Все мелочи продуманы.
  • Андрей. Не зря Geberit находится в высшей ценовой категории. Нравится все, особенно дизайн панели смыва. Рама мощная, арматура надежная.

Инсталяции хорошо вписываются в интерьер ванных комнат

  • Артем. Поставил модель Gebirit DuoFresh. Очень хороша, есть функция удаления запаха — укомплектована вытяжным вентилятором с фильтром, можно таблетки закладывать.
  • Марина. Впечатления от инсталляции Gebirit только положительные. Вода набирается бесшумно, кнопки не западают. За год работы не возникало никаких нареканий.
  • Вадим. Я своим заказчикам советую Gebirit. Инсталляция надежная, даже через длительное время не меняет геометрию и не выходит со строя. Если необходимо заменить что-то внутри, стену разбирать не нужно — элементы инсталляции можно извлечь через отверстие для кнопки.

Инсталляция с подвесным унитазом Gebirit выглядит элегантно. Она гармонично вписывается в дизайн санузла.

Geberit — установка: видео

Инсталяции Geberit: фото




sandizain.ru

инсталляция для подвесного унитаза с фото и видео

«Геберит» — это Швейцарская компания, производящая сантехнику из высококачественных материалов. Фирма была основана в 1874 году и успела зарекомендовать себя на Российском рынке. «Геберит» является мировым лидером, производящим трубы из ПНД, углеродной стали, нержавеющей стали, металлопластика и керамики.

Продукция данной компании прекрасно экономит воду и электроэнергию. В Россия фирма обслуживает трубопроводы с 1995 года. Компания выпускает трубопроводные система и сантехнику:

  • Сантехнику и раковины из керамики и фарфора;
  • Биде-унитазы, которые экономят туалетную бумагу;
  • Сифоны и смывные бачки из крепких и надежных материалов;
  • Различные системы канализаций.

Системы «Геберит»

Популярными видами инсталляций для ванной и туалета являются «Kombifix» и «Duofix». «Kombifix» хорошо монтируется на капитальные стены. Эти системы специально произведены для монтирования на кирпичные и бетонные стены. инсталляции выпускаются для биде, для умывальников, для душевых трапов, для писсуаров, в качестве комплектующих.

«Geberit Kombifix»

Предварительная узловая сборка позволит установить комплект за считанные секунды. Инсталляции данной модели надежны и прослужат на протяжении гарантийного срока. Уже при выпуске комплекс идет вместе с набором заводских деталей.

В перечень деталей входят наполнительный сегмент, прочные и долговечные материалы для креплений, сливной патрубок, элементы, которые используются для звукоизоляции. Эти же элементы используются для монтирования «AquaClean».

С этой программой монтируются умывальники, писсуары, биде и подвесные унитазы.

Порядок монтирования:

  1. Зафиксируйте блок для монтажа в четырех местах, отведенных для крепления, на стене;
  2. Соедините изделие с трубами, проводящими воду;
  3. Замуруйте и отшлифуйте места крепления комплекта;
  4. Закрепите сантехнику на то место, где был закреплен блок, и подведите трубы к унитазу или биде.

«Geberit Duofix»

Даннаяя модель монтируется на сантехническую поверхность. Она предназначена для подвесных унитазов. Стандартный комплект высотой до 112 см, а вместе со сливным бачком 336 см.

Можно выбрать комплект той ширины, которую вы хотите, такая конфигурация позволит смонтировать изделие даже в труднодоступном месте. «Geberit Duofix» был использован в комплекте со встроенным смывным бачком 12 см в модели «DuoFresh». Дополнительно к этой модели придется приобрести смывную клавишу «Sigma40», а также монтажный блок, проводящий электричество.

Характеристики систем и требования к монтажу

Название Монтажная высота, м Ширина, см Монтажная глубина, см Способ монтажа Объем воды, л Применение Другие характеристики Цена, руб
Монтажный элемент для подвесного унитаза Geberit Duofix 111.300.00.5 1.12 50 12 К стене или к полу. 6 и 3 Устанавливается перед капитальной стеной или пустой перегородкой Оцинкованные ножки, имеет бесступенчатую регулировку 0-10 см 16 298.52
Монтажный элемент для подвесного унитаза Geberit Duofix 111.370.00.5 1.12 50 12
К стене или полу
3 и 6 Крепится в пол на расстоянии 0-20 см. Имеет двойной смыв благодаря клавише Стигма40 15 311.88
Монтажный элемент для подвесного унитаза Geberit Kombifix 110.350.00.1 108 12 Скрытая установка на капитальной стене Регулируемый объем смыва Бачок скрытого монтажа, предназначенный для установки без использования инструментов Металлическая рама синего цвета 9 691

Отзывы об инсталляциях Геберит

Пользуюсь продукцией «Геберит». Монтирую подвесные унитазы и писсуары для кафе и ресторанов. Клиенты не жаловались на качество продукции. Сантехника и раковины работают бесперебойно, привлекают эстетичным видом, привлекают новых посетителей, вода подводится бесшумно.Вячеслав, 40 лет

Установили в туалете биде. До этого я не пользовалась таким видом унитазов. На удивление биде — порадовал приятный вид унитазов. Мне не приходится пользоваться туалетной бумагой. Смыв бесперебойно работает. Монтировка не заняла много времени, пользуемся с радостью.Марина, 30 лет

С удовольствием установили в ванную раковину и подвесной унитаз «Geberit Duofix» и смыв для душа. Вода бесперебойно проходит и смывается, раковина не засоряется, напор и смыв порадовали. Рекомендую не экономить и воспользоваться продукцией Швейцарской фирмы.Ирина, 22 года

Фото систем «Геберит» для подвесного унитаза

Видео монтажа инсталляций

comments powered by HyperComments

bogiremonta.ru

Инсталляция Геберит: обзор и установка

Инсталляции Геберит — это разнообразие дизайнерских и планировочных решений и в тоже время быстрый и надёжный монтаж. Все компоненты монтажных систем Geberit согласованы между собой с швейцарской точностью и позволяют создавать индивидуальные и экономичные решения при ремонте и строительстве санузлов.

Ванная с инсталляциями Геберит. Фото geberit.ru

к оглавлению ↑

Инсталляция Geberit Delta Платтенбау для подвесного унитаза

Монтажный комплект Платтенбау создан специально для России и учитывает особенности типовых санузлов многоквартирных домов.

С немецкого Платтенбау (Plattenbau) переводится как — панельная постройка, панельное здание.

Комплект устанавливается перед сантехнической шахтой и монтируется с помощью шпилек (длиной 50 см), для которых в раме есть продольные проточки позволяющие обойти любые хитросплетения труб в сантехнической шахте.

Ряд преимуществ комплекта:

  • Выдерживаемая нагрузка 400 кг;
  • Обслуживание внутренних механизмов сливного бачка через клавишу слива;
  • Система большого и малого смывов позволяет экономить воду;
  • Регулируемые ножки, позволят установить инсталляцию горизонтально;
  • Экономия места, за счёт использования сантехнической шахты;
  • Лёгкий доступ к пространству под унитазом;
  • Бачок герметизированный от попадания конденсата;
  • Цельнолитые патрубок и бачок, предотвращающие возможность протечек;
  • 10 лет гарантии.

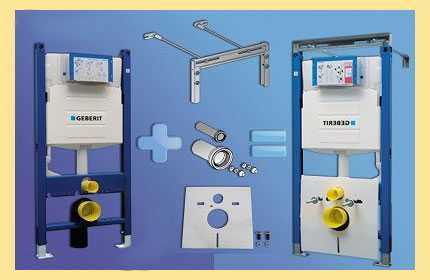

Комплект Geberit Delta Платтенбау поставляется в одной коробке и включает:

  1. Монтажный элемент Монтажный элемент Geberit Duofix Delta;
  2. Специальное крепление к стене и шпильки длиной 50 см;
  3. Комплект присоединения к канализации;
  4. Кнопку с системой двойного смыва (цвета: белый, глянцевый хром).

Комплект Geberit Delta Платтенбау. Фото: geberit.ru

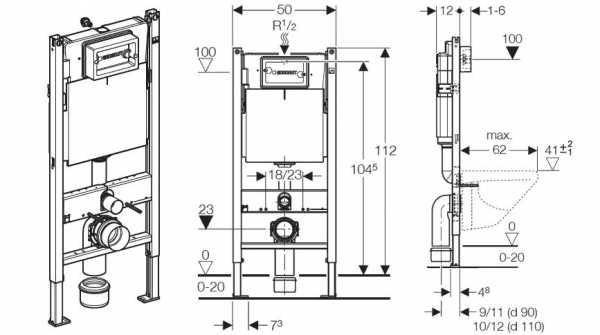

Установочные размеры монтажного элемента: высота — 112 см, монтажная глубина — 12 см.

к оглавлению ↑

Geberit Sigma Платтенбау

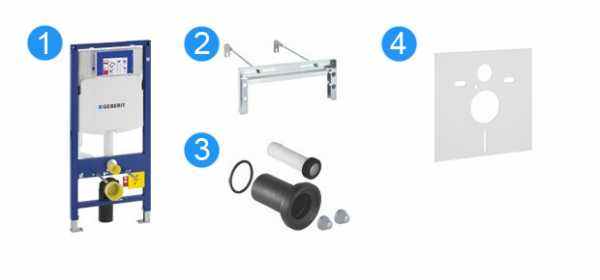

В комплект входит:

  1. Монтажный элемент Geberit Duofix Sigma;
  2. Специальное крепление к стене и шпильки длиной 50 см;
  3. Комплект присоединения к канализации;
  4. Комплект звукоизоляционный;

Инсталляция Geberit Sigma Платтенбау. Фото: geberit.ru

В отличии от комплекта Delta имеет возможность выбора клавиш смыва.

к оглавлению ↑

Клавиши смыва

Для комплекта Geberit Delta Платтенбау существует огромное разнообразие кнопок смыва, которые отличаются по функциональности, цветам и материалам.

Установочные размеры кнопок: 246х164 мм.

Tango
  • Имеют систему смыва: смыв-стоп.
  • Материал клавиш — цинковое литьё.
  • Цвета: белый, позолота, глянцевый или матовый хром, сатоникс, пергамон, латунь, матовый палладий.

Клавиша Tango

Sigma 70
  • Гидроусилитель смыва.
  • Система двойного смыва.
  • Материал кнопок — стекло и алюминий, нержавеющая сталь.
  • Цвета: сталь, белый, умбра, чёрный

Клавиша Sigma 70

Sigma 80
  • Бесконтактная кнопка.
  • Система двойного смыва.
  • Материал клавиш — стекло.
  • Цвета: чёрное стекло, зеркальное стекло.

Клавиша Sigma 80

Sigma 60
  • Установка заподлицо.
  • Система двойного смыва.
  • Материал клавиш — цинковое литьё.
  • Цвет: структурный хром.

Клавиша Sigma 60

Bolero
  • Система двойного смыва.
  • Материал клавиш — пластик.
  • 13 цветов.

Клавиша Bolero

Sigma01
  • Система двойного смыва.
  • Материал клавиш — пластик.
  • 13 цветов.

Клавиши Sigma01

Sigma10
  • Cистема одиночного смыва.
  • Материал клавиш — пластик.
  • Цвета: 15 вариантов

Клавиши Sigma10

Sigma20
  • Cистема двойного смыва.
  • Материал клавиш — пластик, нержавеющая сталь.
  • Цвета: 7 вариантов.

Клавиши Sigma20

Sigma50
  • Cистема двойного смыва.
  • Материал клавиш — цинковое литьё.
  • Цвета: 9 вариантов.

Клавиши Sigma50

к оглавлению ↑

Геберит Дуофикс (Duofix) для умывальника

Особенности инсталляции для раковин:

  • Позволяют надёжно смонтировать умывальник без пьедестала и напольную мебель под раковину.
  • Скрыть подводку водоснабжения и канализации.
  • Смонтировать дополнительную полочку над раковиной для различных аксессуаров.

Geberit Duofix для умывальника. Фото: geberit.ru

к оглавлению ↑

Geberit Duofix для душа

В последнее время очень популярными стали душевые зоны без поддона — это и смотрится интересно и не создаёт дополнительных барьеров в ванной.

Особенности монтажного элемента Geberit Duofix для трапа, встраиваемого в стену:

  • Используется для душевых без поддона.
  • Имеет площадку для монтажа встраиваемой системы душа.
  • Возможно использование специальной готовой плиты для создания пола с уклоном 2% к трапу.

Кроме того, по сравнению с щелевым трапом, такой трап имеет и другие преимущества:

  • В полу нет щелей, как у щелевых трапов, куда может попасть, к примеру, палец ребёнка.
  • Если в ванной установлен тёплый пол, то гидрозатвор в стене, будет пересыхать гораздо медленнее, чем при отводе воды с помощью щелевою трапа — а значит в ванной не появится неприятный запах.
  • Нет необходимости резать плитку, под обустройство трапа, а значит выглядит всё гораздо привлекательней.

Geberit Duofix для встраиваемого трапа. Фото: geberit.ru

к оглавлению ↑

Установка инсталляций

Установка инсталляций достаточно проста и вполне подходит для самостоятельной установки.

Рассмотрим вариант создания совмещённого санузла:

Раздельный санузел. Фото: geberit.ru

Демонтаж плитки, сантехники и снос перегородки.

Демонтаж плитки, сантехники и снос перегородки. Фото: geberit.ru

Подготовленный для установки систем инсталляции санузел.

Подготовленный для установки систем инсталляции санузел. Фото: geberit.ru

Монтажный элемент закрепляется с помощью шпилек к стене.

Монтажный элемент закрепляется с помощью шпилек к стене. Фото: geberit.ru

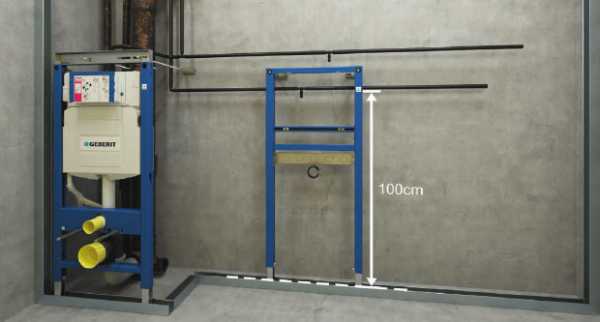

Установка монтажного элемента Geberit Duofix для раковины. На монтажных элементах есть указатель высоты 1 м, для установки умывальника, биде и унитаза на оптимальную высоту.

Установка монтажного элемента Geberit Duofix для раковины. Фото: geberit.ru

К монтажным элементам крепится профиль для гипсокартона, который скроет все коммуникации.

Монтаж направляющих для гипсокартона. Фото: geberit.ru

Монтажные элементы Геберит позволяют создавать функциональные ниши над всеми сантехприборами.

Обшивка гипсокартоном. Фото: geberit.ru

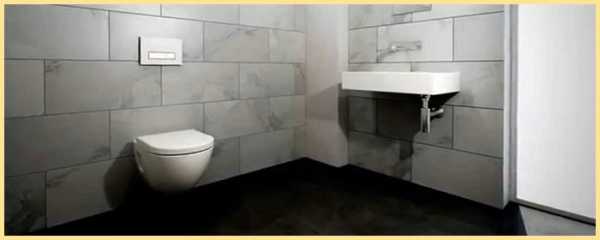

Завершённая ванная с применением инсталляций Геберит.

Завершённая ванная с применением инсталляций Геберит. Фото: geberit.ru

Как видите, инсталляции Геберит предоставляют огромные возможности и при этом достаточно просты в установке. А с учётом того, что комплекты Платтенбау созданы специально для России и имеют 10-летнюю гарантию, то их смело можно рекомендовать к применению.

manyrooms.ru

плюсы и монтаж унитаза своими руками

Швейцарская компания Geberit, основанная в 1874 году, известна сегодня во всем мире как ведущий производитель качественной санитарно-гигиенической техники. Она первой стала изготавливать и поставлять на рынок бачок скрытой установки для приставного унитаза. Сегодня на 19 заводах компании Geberit работают свыше 6000 сотрудников, а ее продукция поставляется в 35 стран.

В производстве Geberit использует экологически чистое сырье и предлагает потребителю оборудование, отвечающее всем европейским стандартам.

Содержание статьи:

Что особенного в инсталляции Geberit- Геберит

Компания производит продукцию на 8 линиях, среди которых одна эксплуатируется полностью для систем инсталляции. Наибольший ассортимент инсталляций отнюдь не рекламный ход производителя.

Это факт, свидетельствующий о стремлении Geberit отвечать любым потребностям клиентов. Компания разрабатывает все новые и новые модели сантехники, которые позволяют:

  1. максимально экономно использовать пространство помещений;
  2. сокращать расходы на водопотребление;
  3. воплощать любые идеи дизайнеров.

Инсталляция становится все более популярным предметом сантехники и вытесняет из квартир и домов традиционные сливные баки унитаза.

В туалетных комнатах практически всех современных бизнес-центров, автовокзалов и торговых центров устанавливается системная инсталляция. Это указывает на надёжность конструкции. В противном случае в местах общественного пользования она бы не была столь востребованной.

Geberit производит комплекты подвесных унитазов с инсталляцией Geberit, подходящие для размещения в любом месте помещения, в том числе под окном.

Это возможно с инсталляционными рамными установками высотой до 82 м. Производитель учитывает, что не всегда допустима установка инсталляции с креплением к капитальной стене. Вот почему Geberit  выпустила линейку конструкций Delta.

Ее модели оснащаются усиленными нижними опорами. Подобная система может быть установлена  в любом месте комнаты, даже может встраиваться в гипсокартонную обшивку. У инсталляций Geberit Delta нет дизайнерских излишеств, которые сделали бы продукцию дороже.

Вот почему серия может относиться к эконом-классу. Притом подобная экономия нисколько не влияет на качество выпускаемой Geberit сантехники.

Хотя у продукции бренда швейцарское происхождение, она производится Geberit с учётом потребностей местных рынков. Так, для рынка потребителей в странах СНГ компания предложила коллекцию инсталляций Geberit «Платтенбау» («панельный дом»).

Эта линейка сантехники дает возможность монтировать инсталляцию в стену с сантехническими шахтами, вблизи которой протянуты канализации водопровода или канализации.

Коллекция «Платтенбау» в России представлена в трёх модификациях: Delta; Sigma и Omega. Первый вариант без дорогостоящих излишеств доступен покупателю со средним уровнем доходов.

Рама из стали держит нагрузку до 400 кг и оснащается выдвигающимися опорами длиной 20 см. У 9-литрового бака двойной сливной механизм: первый для слива на 3−4 л и второй для слива на 7−9 л.

Такая конструкция позволяет существенно экономить на водопотреблении. Покрытая хромом белая или глянцевая кнопка двухсекционная: каждая кнопка соответствует своему типу слива.

У модели инсталляции упрощен механизм устранения отказа бачка. Добраться до неисправности очень просто – стоит лишь снять смывную кнопку для инсталляции Geberit и получить доступ к специальному окошечку.

Скрытая инсталляция для подвесного унитаза

Линейка продуктов Geberit Duofix предназначена для монтажа инсталляции в перегородках из гипсокартона и в случае установки подвесного унитаза.

С таким сантехническим изделием намного проще убираться в ванной комнате – мыть пол ничто не мешает. К тому же в данном варианте нет унитазной ножки, вокруг которой главным образом скапливается пыль.

Систему скрытого слива дополняет огромный выбор монтажных модулей и клавиш для инсталляции Geberit.

Поэтому можно с легкостью оборудовать туалетную комнату для пользователей с ограниченными возможностями. Крепёжные элементы дают возможность монтировать унитаз так, чтобы нагрузка распределялась равномерно на пол и стойки сбоку.

Вот почему не стоит опасаться, что подвесной унитаз упадет – это исключено.

Инсталляций скрытой модификации вида Geberit Kombifix

Эта линейка продуктов ориентирована на монтаж в кирпичной кладке, а также перед ней. Элементы конструкции дают возможность крепить инсталляцию к полу или стене.

Установка инсталляции от Geberit – инструменты

Выполнить монтаж инсталляции Geberit можно самостоятельно. Для этого потребуются:

  • строительный уровень;
  • отвес и рулетка;
  • система инсталляции;
  • разметочный маркер;
  • накидные ключи – с диаметром, как у крепежей;
  • перфоратор;
  • сверла по бетону.

Особенности монтажа рамы

Несложно собственноручно установить на рамную инсталляцию унитаз Geberit. Но прежде нужно выбрать место для установки конструкции.

При выборе места учитывайте толщину стены для крепления рамы или перегородки. Этот параметр определяет выбор разновидности инсталляции для подвесного унитаза Geberit. Также нужно помнить об особенностях канализации.

Правильная установка потребует выполнения целого ряда работ, к которым относятся:

  1. Обустройства каркаса. Прежде всего, собирается металлическая рама, на которой потом устанавливаются движимые крепежи. На крепежах фиксируется сливной бак. Плавающие крепления позволяют установить сантехнику на нужную высоту. Рамы выдерживают вес в полтонны.
  2. Установка бачка. При установке учитывайте, что высота кнопки слива над уровнем пола должна быть не меньше метра, а между сливным бачком и стеной должно быть немного свободного пространства – величиной в 1,5 см.
  3. Крепление инсталляции в собранном виде к стене. Для работ требуется строительный уровень. Раму прикладывают к стене и отмечают места для прокручивания крепежных отверстий.
  4. Подведение к бачку трубопровода. Необходимо учитывать направление, которое может быть боковым или верхним. Подключая бачок, использовать гибкие шланги не следует – они быстро выходят из строя. Лучше воспользоваться пластиковыми трубами.
  5. Подключение конструкции к канализации. С этой целью используют гофру.
  6. Проверка функциональности системы. Прежде чем закрыть раму, проверяют каждое соединение на предмет протечек. Убедившись, что их нет, приступают к установке гипсокартонного короба. Каркас короба выполняется из металлопрофиля. В таком случае предпочтителен влагостойкий гипсокартон, тем более, если ванна и санузел находятся в одном помещении. Рекомендуемая толщина листов 1 см. Можно класть гипсокартон в 2 слоя, контролируя, чтобы швы не совпадали. В листах, прежде чем их прикручивают, вырезают необходимые отверстия.
  7. Установка унитазной чаши. Устанавливать чашу следует спустя хотя бы полторы недели с монтажа короба. Унитаз монтируют на штифты. Облицовывают короб до или после монтажа чаши.

Установка блочной инсталляции

Монтаж инсталляции Geberit выполняется в короткий срок. Блочную конструкцию устанавливают следующим образом:

  1. размечается место монтажа с учетом того, что оси конструкции и помещения должны совпадать;
  2. отмеряется нужная высота размещения бачка – как правило, она не больше 1м;
  3. на равном удалении от оси вкручиваются дюбели – отверстия выполняются перфоратором, и в них вбиваются дюбели;
  4. устанавливается сливной бачок;
  5. монтируются штифты под унитаз;
  6. чаша унитаза подсоединяется к сливу, притом шланг крепится посредством хомутов.

Возможные проблемы

Купить инсталляцию для унитаза Geberit в полной комплектации можно в фирменном магазине. На оригинальность продукции, предлагаемой на рынках, или уцененных инсталляций Geberit с унитазом в комплекте лучше не рассчитывать – можно легко обмануться.

Купленную сантехнику несложно установить самостоятельно. Но для этого требуются определенные навыки ведения монтажных работ.

Если вы не хотите сами монтировать раму, потому что опасаетесь ее повреждения, воспользуйтесь услугами профессиональных сантехников. При неквалифицированной самостоятельной установке инсталляции могут возникнуть следующие проблемы:

  1. Протечка сливного бака. В этом случае нужно проверить правильность монтажа уплотнительных прокладок.
  2. Протечка унитаза. Стыки, скорее всего, плохо покрыты герметиком. Нужно зачистить швы и повторно воспользоваться силиконом.
  3. Шатание унитаза. Чтобы решить проблему, подтяните крепежи.
  4. Застой в сливе канализации воды. Уклон труб не соответствует рекомендуемому в 45 градусов.

Если соблюдать правила монтажа и придерживаться инструкции к инсталляции Geberit, подобные проблемы вряд ли возникнут, а современная инсталляция от популярного бренда украсит собой интерьер помещения и долгое время будет работать исправно.



iseptick.ru

особенности, виды, установка :: SYL.ru

Компания Geberit начала свою деятельность в далеком 1874 году. Сегодня этот бренд стал синонимом высококачественного санитарного оборудования. Первыми в мире в 60-х гг. прошлого века специалисты компании изобрели бачок, который был предназначен для скрытого монтажа, это было настоящим прорывом. Совсем скоро аналоги стали появляться у множества фирм, которые были ориентированы на производство сантехники.

Особенности инсталляции марки Geberit

Инсталляция Geberit сегодня становится все более популярной, постепенно вытесняя традиционные сливные бачки. Почти все современные магазины, автовокзалы и бизнес-центры оснащены туалетными комнатами с системами инсталляции. Это указывает на надежность подобных конструкций, в противном случае их не устанавливали бы в местах общественного пользования.

Компания производит инсталляции, которые можно разместить в любой точке комнаты, даже под окном. Для этого выпускаются ремни, высота которых достигает 82 м. Эта особенность свойственна инсталляции Geberit серии Omega. Специалисты компании учитывают, что не во всех случаях есть возможность монтировать инсталляцию в капитальной стене. Поэтому компания выпускает линейку Delta с моделями с усиленными нижними опорами.

Эти системы могут располагаться в любом месте ванной комнаты, а вместить их можно даже в гипсокартонную обшивку. Эта серия не имеет излишеств, которые бы могли повлиять на цену продукции, поэтому модели линейки можно отнести к экономклассу. Однако подобный подход не сказывается на качестве.

Инсталляция Geberit имеет швейцарское происхождение, но продукция выпускается с учетом местных особенностей рынка сбыта. Например, для потребителей стран СНГ выпускается коллекция «Платтенбау», которая позволяет монтировать инсталляцию в стену, где располагаются сантехнические шахты.

Основные разновидности инсталляций Geberit: «Платтенбау»

Инсталляция Geberit сегодня достаточно популярна у российского потребителя. В коллекции «Платтенбау» вниманию пользователей представлены три категории:

Отличительной особенностью данных модели выступает средняя стоимость, ведь конструкции не имеют излишеств. В комплекте поставляется стальная рама, которая способна выдерживать нагрузку до 400 кг. Имеются в конструкции выдвижные 200-мм опоры, тогда как бачок на 9 л обладает двойной сливной системой, благодаря этому потребитель получает возможность экономить воду.

Geberit – инсталляция для унитаза, которая предлагается к продаже во множестве разновидностей. Если речь идет о моделях, упомянутых в подзаголовке выше, то они обладают хромированной или белой клавишей с двумя кнопками. Для потребителя упрощена возможность устранения неисправностей бачка. До проблемы можно будет добраться, сняв клавишу смыва.

Особенности инсталляции Geberit Duofix

Инсталляция Geberit предлагается еще и в коллекции Geberit Duofix. Этот модельный ряд создавался для установки системы в гипсокартонные перегородки. Это упрощает уборку в помещении, ведь мытью пола теперь ничего не будет мешать. В этом варианте отсутствует ножка унитаза, которая раньше становилась основным источником скопления загрязнений.

В качестве дополнения к системе поставляются сливные клавиши и монтажные элементы. Благодаря этому потребитель имеет возможность подобрать оборудование для людей с ограниченными возможностями. Крепежные элементы сконструированы таким образом, что унитаз можно установить, чтобы нагрузка распределялась на боковые стойки и пол. Поэтому можно не бояться, что конструкция упадет.

Проведение установки

Geberit – инсталляция для унитаза, которая может быть установлена даже при отсутствии капитальных стен. В этом случае можно воспользоваться только лишь рамой. Арматуру предстоит зафиксировать к основанию унитаза, применяя отводную трубу. Данная технология обеспечивает надежность и устойчивость.

В наборе имеется заслонка, которая будет декорировать стык, а также манжетка для трубы. Внутренний механизм предстоит расположить в стене, однако доступ к нему будет обеспечен через панель смыва. Установка инсталляции Geberit предполагает необходимость подготовки инструментов, среди них:

  • перфоратор;
  • маркер;
  • ключи нужных размеров.

Процесс монтажа

Установка предполагает преодоление нескольких шагов, среди первых следует выделить и выбор места. Если речь идет о стандартном помещении санузла, то это будет ниша, где находятся стойки. Если они изготовлены из металла, то лучше всего заменить их на пластик.

Если устанавливается комплект-инсталляция Geberit, следует выполнить разметку, для этого определяется высота, отмечаются места для установки дюбелей, при этом следует руководствоваться размерами из инструкции.

На следующем этапе можно проделать отверстия, используя перфоратор. Затем следует забивание дюбелей. Теперь можно прикрутить бак, а также проверить, все ли прокладки на месте. После осуществляются подключение воды, вкручивание штифта в отверстие, которое вы проделали ранее. Далее можно закрепить сливной шланг, воспользоваться для этого лучше всего хомутами.

Работа над рамной инсталляцией

Системы инсталляции Geberit устанавливаются по технологии, которая предполагает на первом этапе сборку каркаса. В конечном итоге конструкция будет иметь высоту в пределах до 1,4 м. Ширину следует подобрать, учитывая габариты конкретной модели. Далее можно установить сливной бак, а кнопка должна располагаться на высоте 0,25 мм от поверхности.

Важно побеспокоиться о том, чтобы изделие располагалось в строго горизонтальном положении, для этого раму нужно приложить к стене и отметить ее будущее место. Рама должна быть дополнительно зафиксирована к полу. Теперь можно провести водопроводную трубу, соединив выпуск и проверив герметичность.

На заключительном этапе рама может быть декорирована гипсокартоном, предварительно отверстия закрываются, а штифт закручивается. После того как подвесная инсталляция Geberit будет установлена, можно начинать отделку гипсокартоном, который на последнем этапе декорируют кафелем. Как только унитаз будет установлен, его следует оставить, пока клей для укладки кафеля не схватится. Все стыки после этого можно герметизировать и испытать систему, спустив воду.

Заключение

При подключении сливного бака не следует использовать гибкий шланг. Как показывает практика, он не отличается долговечностью, а вот при необходимости замены придется демонтировать стену. Не стоит полагать, что рама не столь прочна, она будет способна выдержать внушительные нагрузки. Однако для этого важно соблюсти технологию монтажа. При необходимости раму можно отрегулировать по высоте, используя для крепления специальные штыри.

www.syl.ru

Инсталляция для подвесного унитаза Geberit Duofix Plattenbau Delta UP 182 (458.162.21.1) - «Преимущества инсталляции Geberit на конкретных примерах, инструкция по монтажу»

Инсталляцию желательно выбирать тщательно, так как в случае неудачи, придется разламывать стену в санузле, со всеми вытекающими последствиями. Мы долго ездили по магазинам и консультировались, наконец, остановили свой выбор на инсталляции Geberit. Вообще, на этом рынке 2 гиганта, о которых вцелом все положительно отзываются - это Geberit и Grohe. Geberit вроде как немецкий производитель. Насчет того, что в России может быть немецкое, да и вообще вопрос о европейском производстве - тема обширная. В основном, все делается в Китае, может быть в России (как, например, немецкие окна Rehau, на эту тему у меня мини-маркетинговое исследование есть). Вывод один - доверяйте собственным глазам. Так вот насчет инсталляции Geberit - я убедилась лично, что качество продукта этой марки, купленного в России, высокое. Теперь подробнее, как же я в этом убеждалась:

1. Прочность рамы. Рама - самый важный элемент конструкции, основа, опора.В раме Geberit швы выполнены не сваркой, а клепками. Некачественный сварной шов - полетит вся конструкция. Клепки - более надежный вариант.

2. Еще один важный параметр надежности - бесшовный бачок. Любой шов - вероятность протечки. Так как бак прячется в стену, протечку можно обнаружить и не сразу.

Кроме того, бак оборудован звукоизоляционной пластиной. Для меня это не самая важная часть (бак будет в стене, я не разделяю мнение о необходимости звукоизоляции).

3. Длинные шпильки для крепления. Технически очень актуальный момент. Например, во многих новостройках канализационный стояк расположен непосредственно в помещении санузла, то есть от стены до инсталляции большое пространство занимает диаметр этой трубы, такой длины шпилек хватает, чтобы укрепить инсталляцию в стену.

4. Внизу на раме ножки, которые можно повернуть вовнутрь, наружу, подвигать вперед-назад. Все предусмотрено для удобства монтажа.

5. Удобное крепление сливной трубы в паз - на защелках. Дело 2 секунд.

6. Детали из качественного пластика. Как я это определила? Субьективные тактильные ощущения. Ребенку почти 5 лет. Попробуйте в течение 5 лет трогать игрушки для деток в разных местах - от дешевого китайского пластика из автоматов до качественных игрушек, скажем, из магазина ELC. Пластик по ощущениям очень разный. Дорогой очень приятен на ощупь. В пластиковых деталях Geberit как раз такой.

7. Очень бережно и тщательно все упаковано: мелкие детали в запаяных пакетах с маркировкой Geberit

На всех резьбовых соединениях есть заглушки , а в комплекте еще есть специальные временные насадки ( желтого цвета), которыми можно закрыть детали конструкции для предотвращения попадания на них грязи, пока идет монтаж. А еще коробка с надписью Geberit и внутри бумага на немецком

Думаю, вряд ли бы подделку так тщательно и бережно упаковывали и столько всего предусматривали. Так что, качество действительно, немецкое, где бы ни делался этот товар - контроль качества хороший.

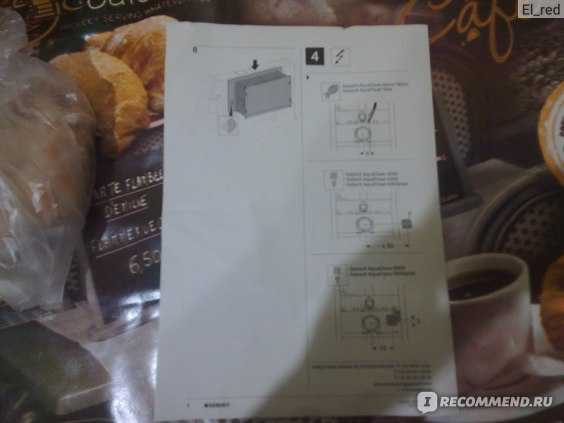

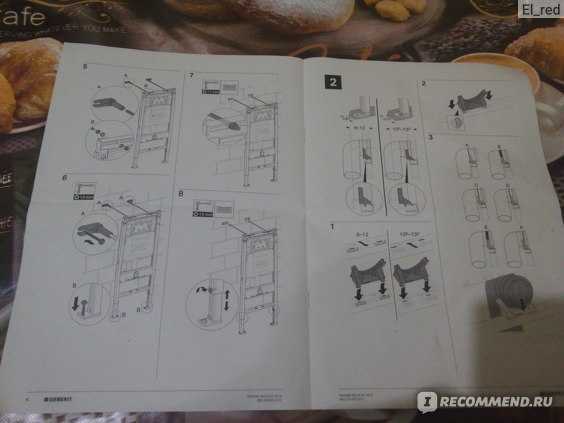

Монтируется инсталляция достаточно легко, в комплекте идет подробная инструкция в картинках:



Желаю всем читателям приятных покупок!

irecommend.ru

Установка инсталляции унитаза своими руками

Установка простого унитаза не является чем-то сложным. Но если унитаз навесной, то санузел необходимо оборудовать дополнительным связующим звеном – инсталляцией. Из этой статьи вы узнаете, как проводится установка инсталляции унитаза своими руками, а также ее подключение к канализационной системе.

Установка инсталляции унитаза своими руками

Содержание пошаговой инструкции:

Особенности выбора

В то время как унитазы разных марок могут отличаться преимущественно формой чаши или поверхностью, инсталляция может стать причиной многих трудностей с туалетом в ближайшие 20 лет. Действительно, ведь бак, рама и прочие элементы будут скрыты, из-за чего доступ к ним будет затруднен.

Современный рынок сантехники может предложить инсталляции двух типов.

  1. Характерной чертой блочных инсталляций является то, что их можно крепить исключительно к капитальной стене. Такие инсталляции отличаются простой конструкцией, состоящей лишь из бачка, установленного на арматуру, и крепежных элементов. Монтаж таких инсталляций предусматривает утапливание в стену, поэтому их устанавливают преимущественно в заранее проделанные ниши.

    Блочная инсталляция

  2. Рамные инсталляции состоят из стальной рамы и ряда комплектующих – выводов для канализации, различных крепежных элементов. Такая конструкция бывает также угловой, то есть, предназначенной для монтажа на стыке между стенами или межкомнатными перегородками. Угловые инсталляции не нужно крепить к стене, но стоят они при этом, равно как и все рамные конструкции, достаточно много.

    Рамные инсталляции

Важно! Если санузел расположен в центре жилплощади, вдалеке от капитальных стен, то в нем можно установить только рамную инсталляцию.

Касаемо производителей, то самыми надежными на сегодняшний день считаются Vegа, Grohе и Gеbеrit. Но здесь все зависит преимущественно от личных пожеланий. Важно, чтобы модель принадлежала известной марке, уже успевшей зарекомендовать себя. Стоит инсталляция будет дороже, но в плане эксплуатации быстро себя окупит.

Система инсталляции Grohe

Что потребуется в работе

Для монтажа инсталляции необходимо обзавестись следующими инструментами:

  • рулеткой;
  • строительным уровнем;
  • сверлами для бетона диаметром, равным диаметру крепежных деталей;

    Победитовое сверло по бетону

  • ключами соответствующих размеров;
  • перфоратором;
  • маркером.

Правильно подобранные инструменты – это уже половина успеха.

Как выбрать место

Как выбрать место

Монтаж должен начинаться с выбора подходящего места. Если планировка стандартная, то оптимальным местом является ниша с находящимися в ней стояками. Саму нишу придется несколько переделать, «раздвинув» стояки по сторонам.

Важно! Металлические стояки обязательно следует заменить пластиковыми.

Подвесной унитаз с блочной конструкцией

Подвесной унитаз с инсталляцией

Шаг первый. Все начинается с разметки. Если речь идет о небольшой квартире, то унитаз устанавливается в соответствии с осью комнаты, т. к. площадь здесь незначительная. Если же квартира достаточно большая, то унитаз привязывается к оси слива. Эту ось нужно нарисовать маркером.

Шаг второй. Следующим этапом является измерение высоты. Практически всегда она зависит только от конструктивных особенностей рамы. Отмечаются точки для установки дюбелей.

Важно! Размеры для этого нужно брать только из прилагаемой к изделию инструкции, ведь у разных производителей они разные.

Также важно соблюдать правильное расстояние дюбелей от центра инсталляции. К примеру, если ее ширина составляет 60 см, то в обе стороны от оси отступается по 30 см. Перфоратором проделываются отверстия, в них забиваются дюбеля.

Установка блочной инсталляции

Шаг третий. Прикручивается сливной бак, скручивается отверстие слива (подробнее обе процедуры описаны в инструкции). Проверяется наличие всех необходимых прокладок, после чего бак подключается к водопроводу.

Шаг четвертый. В предварительно проделанные отверстия вкручиваются штифты, идущие в комплекте с сантехникой. Расстояние, на которое они выступят наружу, зависит исключительно от размеров унитаза. Характерно, что штифты будут открытыми вплоть до завершения монтажа – лишь тогда устанавливается чаша.

Последний этап – фиксация шланга слива хомутами (если это предусмотрено конструкцией).

Подвесной унитаз с рамной инсталляцией

Подвесной унитаз с рамной инсталляцией

Система инсталляции для унитаза

Шаг первый. Вначале проводится сборка каркаса, после этого на него крепится сливной бачок. Положение каркаса регулируется посредством винтов и кронштейнов, расположенных сверху. Каркасы всегда продаются отдельно – они универсальны, поэтому подойдут для любого унитаза.

Комплектация

По окончании сборки выходит конструкция высотой в 1,3-1,4 м, при этом ширина зависит от конкретной модели. Максимальная нагрузка, которую выдерживают подобные рамы, достигает 450-490 кг.

Шаг второй. При установке сливного бака необходимо придерживаться следующих правил:

  • сливная кнопка должна быть в метре от пола;
  • унитаз – примерно в 40-45 см;
  • канализационный выход – в 22-25 см;
  • расстояние между крепежными элементами должно равняться расстоянию между проушинами унитаза.

Обычно рама крепится в четырех местах. Между ней и поверхностью остается небольшой зазор – минимум 2 см.

Шаг третий. Устанавливается собранная инсталляция, притом четко горизонтально. Для этого отвесом проверяется наклон стены и, если таков обнаружен, в месте соприкосновения отвеса с полом прочерчивается горизонтальная линия. Затем от линии на расстоянии, необходимом для монтажа инсталляции, рисуется вторая.

Рама прикладывается к стене, отмечаются точки крепежей. Проделываются отверстия. Рама прикручивается к полу, ее высота регулируется винтами, а горизонтальность – строительным уровнем.

Шаг четвертый. К сливному баку подводится водопроводная труба. Это можно сделать сбоку или сверху, но практически во всех современных моделях место подсоединения можно менять.

Подключение инсталляции к водопроводу

Важно! Гибкий шланг нежелательно использовать при подключении сливного бака, т. к. он прослужит намного меньше самого унитаза, а заменить его под фальш-стенкой при необходимости будет достаточно трудно.

Поэтому для подключения используются пластиковые трубы. Сам бачок изолируется материалом, предотвращающим конденсацию влаги. Все, что требуется при монтаже, идет в комплекте, разве что панель со сливной кнопкой нужно купить отдельно.

Шаг пятый. Выпуск унитаза подсоединяется к стояку. Зачастую вставить выпуск напрямую невозможно, поэтому используется гофра. После этого все соединения проверяются на герметичность.

Подключение инсталляции к канализации

Шаг шестой. Перед сборкой короба из гипсокартона нужно сделать следующее:

  • закрыть все отверстия заглушками, чтобы в них не проникал мусор;
  • закрутить в раму шифты для фиксации унитаза.

Далее собирается каркас из металлопрофилей. Для обшивки используется влагостойкий гипсокартон толщиной минимум 1 мм. Его укладывают двумя слоями.

В гипсокартоне вырезаются все технологические отверстия, после чего он фиксируется на каркасе саморезами. Гипсокартон отделывается плиткой.

Обшивка инсталляции гипсокартоном

Шаг седьмой. К установке унитаза можно приступать не раньше чем через 10 дней после укладки плитки. Выпуск подгоняется к канализационному отверстию, а место соприкосновения плитки с унитазом покрывается силиконовым герметиком. Унитаз ставится на шифты, стягиваются гайки.

К установке унитаза можно приступать не раньше чем через 10 дней после укладки плитки

После этого желательно произвести пробный слив воды в целях проверки герметичности.

Напольный унитаз с блочной инсталляцией

Напольный унитаз с блочной инсталляцией

Шаг первый. При помощи металлических крепежей фиксируется положение колена. Выпуск унитаза обрабатывается технической мазью, после чего прибор ставится на место монтажа. Его контур обводится маркером, обозначаются все монтажные отверстия. Затем унитаз снимается, а по сделанной разметке устанавливаются крепежные уголки, идущие в комплекте. Унитаз ставится обратно, выпуск вдавливается в фановую трубу.

Колено

Шаг второй. Сливной бачок устанавливается согласно инструкции. На выпуске унитаза фиксируется соединяющая манжета, закручиваются болты, а их шапочки закрываются специальными колпачками.

Шаг третий. Сливная кнопка ведется в проделанное технологическое отверстие.

Шаг четвертый. Готовая конструкция проверяется на герметичность.

Видео — Инсталляция для унитаза Geberit DuoFresh — монтаж

Дельные советы от специалистов

  1. Если течет напольный унитаз, то проверяется герметичность обработанных герметиком стыков. Повторно обрабатываются соединения с гофрой.
  2. Для упрощения будущих ремонтных работ под кнопкой слива нужно предусмотреть технологическое отверстие.
  3. Неустойчивость унитаза можно исправить подтягиванием болтов. Это нужно делать осторожно, чтобы не сорвать резьбу.
  4. Кнопку слива нужно помещать между плитками.
  5. Причиной протечки сливного бака, скорее всего, является неправильная установка уплотнительной прокладки. Для ее замены перекрывается вода и откручиваются все крепежные элементы. Прокладки поправляются, все закручивается обратно.
  6. Слив должен быть под углом в 45ᵒС, иначе вода будет застаиваться в унитазе.
  7. При покупке инсталляции лучше отдать предпочтение модели, оснащенной системой экономии воды. Зачастую такая система предусматривает наличие двух сливных кнопок – для полного или частичного слива.

Видео — Монтаж и установка подвесного унитаза на инсталляции GEBERIT

Заключение

Вот, собственно, и все нюансы монтажа. Главное – выполнять все требования, а по завершении каждого этапа проверять герметичность соединений. Все обнаруженные дефекты следует сразу же устранять, т. к. сделать это позже, когда конструкция будет скрыта гипсокартоном, будет сложно.

Видео – Монтаж инсталляции GRОHЕ

svoimi-rykami.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
