Инструкция по эксплуатации Noirot R 21
Сердечно поздравляем Вас
с приобретением электрического обогревателя Noirot!
Перед началом использования прибора внимательно изучите
данное руководство и храните его в доступном месте.
R-21 – электрический обогреватель класса II, категории В,
защищенный от брызг воды и не требующий заземления.
R-21 ударопрочный настенный электрический конвектор
имеет следующие характеристики:
Система управления включает в себя следующие уст-
ройства:
• Электронный программируемый регулятор темпера-
туры воздуха в помещении. По кабелю управления на
прибор могут подаваться команды: Conf (комфорт), Eco
(Экономичный), Conf-1 (комфорт-1), Conf-2 (комфорт-2),
Hors-Gel (Антизамерзание), Arret (остановка).
• Переключатель режимов работы: Arret (остановка), Conf (ком-
фортный), Eco (экономичный) и Prog (программирование).
• Ручка регулятора температуры, которая служит для задания
температуры воздуха в помещении в диапазоне * 1, 2 … 9.
Конвектор следует установить таким образом, чтобы про-
изводимое им тепло максимально эффективно распределя-
лось по объёму помещения.
Прибор должен быть установлен в горизонтальном положе-
нии и подсоединен к сети электропитания согласно действу-
ющим нормам и правилам.
Рекомендуется установить прибор таким образом, чтобы
человек, находящийся в ванной или в душе, не имел доступа к
выключателю и другим устройствам управления прибором.
Данный прибор может быть установлен в зонах 2 и 3 при
условии, что сеть электропитания будет защищена устройс-
твом автоматического отключения со встроенным реле тока
утечки с номиналом 30 мА.
Общие требования по электромонтажу прибора
Электромонтаж прибора должен быть выполнен в соответс-
твии с правилами устройства электроустановок (ПУЭ) и тре-
бованиями стандарта NFC 15-100.
Внимание! Не загораживать!
Во избежание перегрева не закрывайте и не загораживайте
посторонними предметами воздухозаборную и воздуховы-
пускную решетки конвектора.
Не устанавливайте прибор под окнами, за занавесками и
под воздухозаборными отверстиями вентиляции. Оставьте
вокруг конвектора свободное пространство в соответствии
с рис. В.
Надавив на две лапки монтажного кронштейна (точки 1, Рис.
С) с помощью отвертки, отделите монтажный кронштейн от
прибора.
1) ХАРАКТЕРИСТИКИ
Электрический обогреватель
R-21
230V~
IP 24
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
2) РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
АЮ 64
Артикул
Мощность,
Вт
Ширина,
мм
Высота,
мм
Глубина,
мм
Вес, кг
Площадь
обогрева, м2
7372-1
50О
545
608
100
6,0
5-8
7372-3
1000
840
608
100
12.4
10-15
7372-5
1500
1000
608
100
14.7
15-20
7372-7
2000
1270
608
100
18,2
20-25
рис. В
рис. А
3) УСТАНОВКА И ФИКСАЦИЯ
рис. С
www.manualsdir.ru
Инструкция по эксплуатации Noirot Spot EII
Сердечно поздравляем Вас
с приобретением
электрического обогревателя Noirot!
Перед началом использования прибора внимательно изучите дан
ное руководство и храните его в доступном месте.
Spot E 2 является прибором:
– II класса электрозащиты, защищенным от брызг воды IP 24
Управляющие регуляторы:
– Электронный термостат
– Переключатель режимов работы прибора: Комфортный режим, Эконо
мичный режим, Остановка, Программирование
ВНИМАНИЕ!
Режим Программирование активен только для моделей с управляющим ка
белем (без сетевой вилки). Подробнее см. ниже.
Объем защиты
Этот прибор может быть уста
новлен в объеме 2 или 3 при
условии, что электрическое
питание будет защищено уст
ройством защитного отклю
чения (УЗО), равным 30 mA.
Установка аппаратов
Электрическая установка должна соответствовать требованиям нормы
NFC 15–100. Этот прибор класса II не соединяется с землей.
В большинстве случаев, этот аппарат устанавливается таким образом, что
бы производимое тепло перемешивало максимальный объем воздуха.
Прибор должен быть зафиксирован в соответствии с дейстующими пред
писаниями.
Он должен устанавливаться таким образом, чтобы выключатель и другие
механизмы не могли соприкасаться с человеком, принимающим ванну
или душ.
Если прибор накрыт, существует риск перегрева.
Таким образом категорически запрещается накрывать или затыкать вход
ные или выходные отверстия (решетки) воздуха, ввиду опасности несчаст
ного случая или порчи прибора.
Избегать расположения за занавесками, дверь
ми или под отверстием пропускающим воздух.
Соблюдать минимальные расстояния установ
ки на полу, на поверхностях, у мебели и т.д.
(рис. 1).
Чтобы облегчить установку и сохранить минимальное расстояние 150 мм от
нижней поверхности аппарата до пола, необходимо:
– освободить кронштейн с двумя лапами от аппарата;
– использовать кронштейн, поставленный на пол около стены в качестве
маркировки установочных размеров.
– переставить кронштейн так, чтобы нижние установочные отверстия ап
парата и отмеченные Вами точки совпали;
– проверить горизонтальное положение кронштейна, затем отметить и
просверлить 4 отверстия;
– поместить кронштейн на стену и закрепить его при помощи 4 винтов
диаметром 5,5 мм. максим.
Мощность 500Вт 750Вт 1000Вт 1250Вт 1500Вт 1750Вт 2000Вт
Сила тока (А)
2,2
3,3
4,3
5,4
6,5
7,6
8,7
A
340
340
420
500
580
660
740
B
128
128
208
208
178
248
320
C
106
106
106
146
201
206
210
Обогреватель не следует устанавливать в непосредственной близости от
розетки сетевого электроснабжения. В случае установки прибора во
влажном помещении необходимо использовать устройство защитного
отключения (УЗО).
Электрическое соединение не требует демонтажа прибора.
4.1. Подключение (вариант 1)
Конвектор комплектуется двухжильным шнуром электропитания с вил
кой.
В случае неисправности шнура электропитания направьте изготовителю
извещение. Отдел послепродажного обслуживания или другой уполно
моченный сотрудник примет соответствующие меры.
4.2. Подключение (вариант 2)
Конвектор комплектуется 3 жильным кабелем.
Подключение жил должно производиться в соответствии с маркировкой.
Режим
Вид сигнала
Напряжение по отношению к нейтрали
Confrol
0 B
Eco
230 B
Hors gel
–115 B
Arret Chauffage
+115 B
Conf. –1°C
230 B/3 сек
Conf. –2°C
230 B/7 сек
Примечание. Для подачи управляющих команд используются сигналы
(относительно нейтрали), указанные в таблице.
1) ХАРАКТЕРИСТИКИ
Spot E 2
Электрический обогреватель
(конвектор)
220V~ IP 24
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
Характер. Мощность Напряжение Сила
тока Высота
Ширина Толщина
Вес
Вт (В) (А)
(мм)
(мм)
(мм)
(кг)
7358 1ARER 500
220
2.2
440
340 30+50
3.6
7358 2ARER 750
220
3.3
440
340 30+50
3.6
7358 3ARER
1000 220 4.3 440 420
30+50
4.1
7358 4ARER 1250
220
5.4
440
500 30+50
4.7
7358 5ARER 1500
220
6.5
440
580 30+50
5.4
7358 6ARER 1750
220
7.6
440
660 30+50
5.9
7358 7ARER 2000
220
8.7
440
740 30+50
6.5
рис. А
2) РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
3) УСТАНОВКА И ФИКСАЦИЯ
рис. 2 (размеры в мм)
1
4) ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
ОПО60
ВАЖНО!
www.manualsdir.ru
Инструкция по эксплуатации Noirot CNX-2
Сердечно поздравляем Вас
с приобретением
электрического обогревателя Noirot!
Перед началом использования прибора внимательно изучите
данное руководство и храните его в доступном месте.
CNX 2 является прибором:
II класса электрозащиты, защищенным от брызг воды IP 24
управляющие регуляторы:
Электромеханический термостат
Переключатель пуск/стоп
Усл. об.
Мощность
Напряжение
Высота
Ширина
Толщина
Вес
Вт
(В)
(мм)
(мм)
(мм)
(кг)
Горизонтальная модель
7264 1ARER
500
220
440
340
30+50
3.5
7264 2ARER
750
220
440
340
30+50
3.5
7264 3ARER
1000
220
440
420
30+50
4.0
7264 4ARER
1250
220
440
500
30+50
4.6
7264 5ARER
1500
220
440
580
30+50
5.3
7264 6ARER
1750
220
440
660
30+50
5.8
7264 7ARER
2000
220
440
740
30+50
6.3
7264 8ARER
2500
220
440
900
30+50
7.6
Объем защиты
Этот прибор может
быть установлен в
объеме 2 или 3 при
условии, что элек
трическое питание
будет защищено
устройством за
щитного отключе
ния (УЗО), равным
30 mA.
Установка аппаратов
Электрическая установка должна соответствовать требова
ниям нормы NFC 15–100. Этот прибор класса II не соединя
ется с землей.
В большинстве случаев, этот аппарат устанавливается таким
образом, чтобы производимое тепло перемешивало макси
мальный объем воздуха.
Прибор должен быть зафиксирован в соответствии с дейстую
щими предписаниями. Он должен устанавливаться таким об
разом, чтобы выключатель и другие механизмы не могли со
прикасаться с человеком, принимающим ванну или душ.
Если прибор накрыт, существует риск перегрева.
Таким образом категорически
запрещается накрывать или
затыкать входные или выход
ные отверстия (решетки) воз
духа, ввиду опасности несча
стного случая или порчи
прибора.
Избегать расположения за занавесками, дверьми или под от
верстием пропускающим воздух.
Соблюдать минимальные расстояния установки на полу, на
поверхностях, у мебели и т.д. (рис. 1).
Чтобы облегчить установку и сохранить минимальное рас
стояние 150мм от нижней поверхности аппарата до пола, не
обходимо:
Освободить кронштейн с двумя лапами от аппарата.
Использовать кронштейн, поставленный на пол около сте
ны в качестве маркировки установочных размеров. Отметь
те точкой (А, рис. 2) нижнее положение аппарата.
Переставить кронштейн так, чтобы нижние установочные
отверстия аппарата и отмеченные Вами точки совпали.
Проверить горизонтальное положение кронштейна, затем
отметить и просверлить 4 отверстия.
Поместить кронштейн на стену и закрепить его при помощи
4 винтов диаметра 5,5 мм. максим.
Мощность 500Вт 750Вт 1000Вт 1250Вт 1500Вт 1750Вт 2000Вт 2500Bт
Сила тока (А)
2,2
3,3
4,3
5,4
6,5
7,6
8,7
10,9
A
340
340
420
500
580
660
740
900
B
140
140
178
248
248
248
320
405
C
100
100
121
126
166
206
210
247,5
рис. А
1) ХАРАКТЕРИСТИКИ
CNX 2
Электрический обогреватель
(конвектор)
220V~ IP 24
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
2) РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
ВАЖНО:
не накрывать
аппарат
3) УСТАНОВКА И ФИКСАЦИЯ
1
рис. 2 (размеры в мм)
ОПО60
www.manualsdir.ru
Электрический конвектор Noirot
Совсем недавно мы рассказывали, как выбрать электрический конвектор для дома. Там мы рассмотрели основные тонкости, которые стоит учитывать во время его выбора. В этой статье мы затронули конвектор Noirot и решили рассказать, почему его стоит выбирать. Сделаем подробный обзор, вспомним модельный ряд и отзывы, которые пишут люди от его использования.
Электрический конвектор Noirot – это лучшее решение для дома
Немного истории о Noirot
Noirot – это французская компания, которая начала свою деятельность в 1968 году. Главная сфера деятельности этой компании – это производство отопительного оборудования. Во время изготовления конвекторов используются уникальные технологии и современные разработки. Вся продукция отвечает строгим стандартам и имеет международные сертификаты качества. Поэтому покупая Noirot, вы получаете конвектор высокого качества, который будет служить долгое время.
Выделим несколько основных технологий компании Noirot, которая она использует во время производства своей продукции:
- «Безжидкостная» технология SANS FLUIDE. Данная технология позволяет изготавливать электрические полотенцесушители, где нет привычны тэнов или спиралей накаливания. Соответственно КПД выше, а нагрев происходит в несколько раз быстрее.
- Нагревательный элемент rx-silence plus. Нагревательный элемент сейчас используется практически во всех конвекторах этой компании. Главная его особенность заключается в том, что КПД нагревательного элемента составляет 99%. Это означает, что всю энергию, которую он возьмет с электрических сетей, он отдаст на обогрев помещения.
- Технология ECO-conso. Теперь Вам не придётся искать компромисс, делая выбор между уютом и комфортом в доме и затратами на электричество. Отопительные приборы с технологией ECO-conso, благодаря использованию новейших конструкторских решений, позволяют максимально эффективно оптимизировать расход электричества.
- Интеллектуальная система управления ISN. Благодаря этой системе появляется возможность одновременно управлять нагревательными элементами, которые никак не взаимодействуют друг с другом.
- Технология CDI вообще считается открытием в этом сегменте. Ведь благодаря ней, в помещении создается комфортный микроклимат, который приближен е естественным условиям. То есть, технология обеспечивает комфортный нагрев помещения.
Существует и множество других технологий, которые использует этот производитель. Отметим, что все разработки уникальны и их не повторяет практически никто. Особенно, если мы говорим за китайских и отечественных производителей, они экономят, а такие технологии стоят денег.
Модельный ряд
- CNX-4;
- SPOT E-3 PLUS;
- CALIDOU PLUS;
- SPOT E-5;
- MELODIE EVOLUTION;
- VERLYS EVOLUTION.
Если мы говорим за модели VERLYS EVOLUTION и MELODIE EVOLUTION, то это дорогие конвекторы, которые стоят больших денег. В них использованы современные разработки и уникальные технологии, что полностью и отражается в их цене.
Модельный ряд конвекторов Нойрот
Управление может быть:
- Цифровое.
- Механическое.
Что идет в комплекте
В комплекте конвекторов Нойрот идет инструкция по эксплуатации и крепежные элементы. Производитель рекомендует устанавливать их только на стену, ведь так можно добиться максимального КПД и безопасности. Но, есть и специальные ножки, которые вы можете купить отдельно и устанавливать обогреватель на пол.
Отзывы
Изначально выделим положительные отзывы об этом обогреватели:
- Нагрев поверхности не превышает 80 градусов. А если сравнивать их с отечественными или китайскими моделями, такое преимущество можно назвать значительным. Так как их можно устанавливать в детских комнатах без опасения, что ребенок получит ожог.
- Не сушат воздух. Уникальная технология изготовления нагревательного элемента, обеспечивает ему минимальное сжигание кислорода. Как правило, среднестатистический человек даже не заметит этого.
- Гарантии. Производитель уверен в высоком качестве своих товаров, поэтому предоставляет длительные гарантии. Помимо этого на нашей территории работают и сервисные центры, которые в случае чего выполняют быстрый ремонт.
- Характеристики и мощность отвечает заявленным. Это важным момент, ведь покупая обогреватель на 20 кв.м, каждый человек хочет, чтобы именно такая площадь обогревалась. А многие дешевые китайские конвекторы не отвечают своей заявленной мощности, что приводит к серьезным проблемам, когда наступают холода.
- Безопасность. Все материалы качественные и во время производства каждый этап контролируется. И все делается для того, чтобы электрический обогреватель был безопасным.
- Точный терморегулятор. Максимальная погрешность термостата этого конвектора – 1 градус. Соответственно вы сможете без особых трудностей выбрать для себя оптимальную температуру.
- Есть функция «Антизамерзание» и «Экономный режим». Что позволит экономить деньги.
- Во время работы термостат не издает никаких звуков. Это означает, что его работа полностью бесшумная.
Если говорить за минусы, без них также не обойтись, но найти негативные отзывы о Noirot сейчас не так просто. Главный его минус – это достаточно высокая стоимость, которая отталкивает. Но, разве можно экономить на безопасности своего имущества, покупая электрические обогреватели?

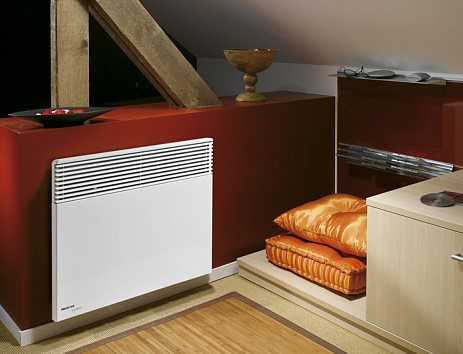

Обогреватель Noirot в помещении: как выглядит
Заключение
После покупки многие люди видят простую конструкцию и принцип работы. Но, именно в этом и заключается серьезное преимущество конвекторов Noirot. Ведь принцип работы и простейшая конструкция и делает их настолько эффективными и безопасными.
Видео по теме
Чтобы подтвердить наше мнение о конвекторах Noirot, мы нашли еще несколько интересных видов. Посмотрев их, вы сможете понять, как ведут себя обогреватели в реальных условиях и что стоит учитывать.
Рекомендуем прочитать:
dekormyhome.ru
