Чистка газового котла АОГВ-11.6-3 своими руками

К написанию этой публикации подвигла цепь событий, вынудивших меня опробовать свои силы в самостоятельном обслуживании газового котла. Замечу сразу – это не совсем «обмен передовым опытом», как его обычно представляют, так как некоторые изложенные факты говорят, наоборот, об исходной полной неопытности пользователя. Но, возможно, изложенная информация поможет тем, кто ознакомится с ней, избежать подобных ошибок.

Чистка газового котла АОГВ-11.6-3 своими руками

Чистка газового котла АОГВ-11.6-3 своими руками

Дело в том, что при кажущемся изобилии информации в сети, пришлось столкнуться с тем, что внятных пошаговых инструкций отыскать не так уж и просто – чаще всего всё ограничивается выборочными советами на форумах. Заводское руководство по эксплуатации многие проблемы освещает достаточно сухо, и особой ясности не вносят, а некоторые важные аспекты вообще в нем практически упущены, что, в принципе, и привело к ситуации, о которой пойдет речь. Итак, чем была вызвана и как проводилась чистка газового котла АОГВ-11.6-3 своими руками.

Содержание статьи

С чего всё начиналось

В приобретенный собственный дом мы въехали в сентябре 2002 года. Система отопления была (и остается) открытого типа, но тогда она была организована по принципу естественной циркуляции. Котельная – в отдельной пристройке, оборудованной по всем имеющимся правилам. В качестве генератора тепла использовался старый чугунный котел с газовыми горелками, каких-то, как сейчас помнится, невероятно больших размеров, еще и с «самопальной» кладкой из шамотного кирпича внутри. С ним было – полное разорение: ежемесячно в наши не самые холодные зимы (Молдавия, Приднестровье) счетчик накручивал по 800 кубометров!

Одним словом, было принято решение провести замену. Остановили свой выбор на АОГВ-11.6-3-У, и из соображений невысокой стоимости, и учитывая массу хороших отзывов об этой модели от знакомых. Одновременно был установлен и циркуляционный насос. Результаты не заставили себя ждать – уже следующей зимой в доме было намного комфортнее, причем тепло распределялось равномерно по всем помещениям. А ежемесячный расход газа упал более, чем втрое! – обычно укладываемся в 220 – 270 кубометров.

Вот он – циркуляционный насос в соответствующей обвязке. За все 13 лет ни разу не пришлось переходить на естественную циркуляцию теплоносителя

Вот он – циркуляционный насос в соответствующей обвязке. За все 13 лет ни разу не пришлось переходить на естественную циркуляцию теплоносителя

К чести производителей, необходимо сразу сказать, что за прошедшие 13 лет абсолютно никаких проблем с работой этих приобретённых приборов не было. Даже в холодную зиму 2008-2009, когда шла очередная «газовая война», и давление в трубах подачи газа было снижено до критического минимума, котел вполне справился с задачей – дома было нежарко, ну и замерзание нам не грозило. Честно говоря, мне даже странно было читать на форумах, что у многих дома на таких котлах стоит постоянно подвязанной кнопка газового клапана – никаких проблем с автоматикой за все время эксплуатации просто не проявлялось.

Визиты инспекторов газового хозяйства у нас в городе проводятся регулярно. Никогда особых нареканий по поводу эксплуатации оборудования не высказывалось. Единственное замечание было в позапрошлом году – заменить гофрированный участок дымохода (до врезки в коренную трубу) на изготовленный из оцинковки. Недостаток был устранен.

В этом году похолодание пришло рановато, и уже в начале октября было решено запустить котел на самую минимальную мощность. Но обнаружилась проблема – фитиль запальника не желал загораться, а если и загорался, то таким крошечным пламенем, что его еле было видно. Естественно, такой факел не обеспечивал прогрев термопары, и автоматика не срабатывала.

Похожая ситуация (но в меньших масштабах: факел загорался сразу, но был слабеньким) наблюдалась и годом ранее. Сопло запальника явно подзабилось, и в прошлом году помогло то, что я (на свой страх и риск), ухитрился через длинную изогнутую трубочку брызнуть на этот «жиклер» баллончиком с жидкостью для прочистки карбюраторов. После того как жидкость испарилась, попробовал зажечь – все заработало, и прошлой зимой в течение всего отопительного сезона больше никаких проблем не возникало.

В прошлом году удалось обойтись без разборок – сопло прочистилось от такой жидкости для карбюраторов.

В прошлом году удалось обойтись без разборок – сопло прочистилось от такой жидкости для карбюраторов

Но в этом году подобная мера оказалась недостаточной – эффект получился даже обратный. Запальник вообще перестал зажигаться.

Очень не хотелось полностью снимать весь газовый узел с горелками (а я тогда еще и не знал, насколько это доступно). Попробовал, открутив трубочку подачи газа на запальник от блока магнитного клапана, продуть ее с помощью автомобильного насоса. Бесполезно. Делать нечего – пришлось думать, как снять весь блок горелок, чтобы провести механическую очистку форсунки запальника.

Котел, естественно, обвязан, система заполнена. Доступ снизу – минимальный, так как котел еще стоит и в специальном приямке. Все это поначалу очень пугало – как же провести демонтаж газового узла? Толковых советов не нашёл, но попалась на одном из форумов подсказка – этот узел вращается относительно центральной оси – входной газовой трубы.

Так как не предполагалось сколь-нибудь значительных по масштабу операций, фото на той  стадии я не делал. Показанные ниже операции проводились позднее, при повторной разборке котла. Но суть остается той же.

  • Итак, если постараться взглянуть на котел снизу (для первичного обследования «обстановки» поначалу использовал подложенное снизу зеркало) открывается примерно такая картина:
Вид на донную часть котла – фото 1

Вид на донную часть котла – фото 1

Сам блок горелок смонтирован на донной крышке. Стрелкой поз. 1 показан вход трубы подачи газа на основную горелку. Поз. 2 – это вход трубок запальника и термопары. А весь этот узел, помимо жесткости газовой трубы, удерживается на отбортовке цилиндрического кожуха котла тремя зацепами. Они расположены по краю донной пластины на вершинах правильного треугольника. Синей стрелкой показан один из них, тот, что расположен несколько левее запального окошка.

Вид на донную часть котла – фото 2

Вид на донную часть котла – фото 2

Второй зацеп – ближе к тыльной части котла слева (если стоять лицом к запальному окну).

Третий – почти что ровно под узлом автоматики, на уровне опускающихся вниз к поддону вертикальных трубок.

Вид на донную часть котла – фото 3

Вид на донную часть котла – фото 3

  • После тщательного осмотра всей донной части, никаких других крепежных или фиксирующих элементов не обнаружил. Значит, должны быть пазы, через которые эти выступы можно вывести из зацепления с отбортовкой кожуха. В итоге оказалось, что паз – всего один, и расположен он в области третьего зацепа (по ходу показа). Чтобы попасть на него, поддон необходимо немного провернуть по часовой стрелке. На иллюстрации направление проворота показано зеленой стрелкой. Кстати, хорошо виден и открывающийся непрокрашенный участок кожуха – видно, как смещается поддон.
  • С принципом крепления разобрался. Но для того, чтобы провернуть поддон и снять блок горелок, естественно, необходимо отсоединить от узла автоматики газовую трубу, трубку запальника и контактную трубку термопары.
  • Первым делом, еще раз проверил, перекрыта ли подача газа из домашней разводки.
Прописная истина, но лишний раз не помешает проверить – не оставлен ли открытым кран на подаче газа к котлу

Прописная истина, но лишний раз не помешает проверить – не оставлен ли открытым кран на подаче газа к котлу

  • Затем аккуратно свинтил гайки на штуцерах блока автоматики.
Разборка подсоединений труб в блоке автоматики котла

Разборка подсоединений труб в блоке автоматики котла

1 – трубка подачи газа на факел запальника. Ключ на 12.

2 – трубка с контактом термопары. Ключ на 12.

3 – труба подачи газа на основную горелку. Ключ на 27.

Паронитовая прокладка на основной газовой трубе снялась. Проверил –состояние отличное. На факельной трубке – прокладка осталась на штуцере тройника, но тоже – видно, что не изношенная, и вполне еще послужит.

  • После разборки этого узла поддон достаточно легко провернулся, и через паз ближний к трубкам держатель вышел из зацепления с кожухом. Теперь, поддерживая поддон снизу, слегка подаем его на себя – и из зацепления вышли и остальные два держателя. Весь узел опускаем на пол, а потом аккуратно достаем между ножками котла наружу.
Поддон с закреплённым на нем узлом горелок снят.

Поддон с закреплённым на нем узлом горелок снят.

На фото показан снятый поддон, но еще раз оговорюсь – фото делались позднее, при вторичной разборке котла. В первый раз картина была намного «чище». Далее, по тексту будет понятно, почему на это обращается столько внимания.

  • Проверил состояние основной горелки – она была совершенно чистая, без следов какой-либо деформации. Претензий к ее работе и не возникало.
  • Затем перешел к «виновнику» всей этой затеи – к соплу запального факела. Открутил два винта, удерживающие этот узел (фитиль плюс термопара) в собранном положении. Винты, правда, поначалу сопротивлялись, но после обработки WD-40 все же пошли. Снял коробчатый кожух с запальной горелки, добрался до форсунки.

Сама латунная форсунка была сверху покрыта легким белым налетом (типа накипи), и это очень быстро, без усилий, снялось мелкой наждачкой. Само сопло, да, было подзаросшим, едва «прорисовывалось» даже визуально. Тоже ничего страшного – взял тонкую медную жилку от распущенного кабеля и прочистил отверстие. Для гарантии – еще и продул под давлением насосом со стороны подключения трубки к тройнику блока автоматики. Все задача выполнена!

  • Заодно, пока есть свободный доступ, очень аккуратно наждачкой-«нулёвкой» почистил и изгиб трубочки термопары: там был очень легкий слой окисла – накопилось за период летнего простоя.
  • Произвел аккуратно сборку всех узлов в обратной последовательности. Немного помучался с обратной установкой поддона – но потом приловчился.

Надо сначала поступательно, без перекоса, поднять весь этот блок, чтобы горелка зашла внутрь корпуса, а узел запальника и термопары не цеплялся за отбортовку кожуха. Затем, стоя со стороны труб, слегка подать весь этот узел на себя, дать небольшой наклон вниз, чтобы слегка приподнялся (буквально на пару градусов!) противоположный край поддона. Потом, подавая поддон вперед, следует одновременно надеть два дальних зацепа, чтобы они зашли на отбортовку кожуха. Ближний к себе зацеп направить в вырезанный паз, а когда он войдет в него – весь поддон провернуть против часовой стрелки. Величину этого проворота визуально подскажет положение труб – газовая труба окажется прямо под своим патрубком блока автоматики, как было при разборке.

  • Установил на место все трубки, предварительно проверив наличие и правильность прилегания прокладок. Обтянул ключом гайки на трубе подаче газа и на трубке запальника. Перед обратной установкой трубки термопары очень осторожно, буквально еле касаясь, почистил «нулевкой» контактные площадки. Эту гайку, в соответствии с прочитанными рекомендациями, затягивал не ключом, а от руки, только усилием пальцев.
  • Проверил герметичность соединений – принёс с кухни губку с моющим средством, открыл подачу газа, «промылил» места соединений газовых трубок — все нормально, никаких признаков утечки нет.
  • Попробовал запустить котел. Фитилек загорелся отлично – ровным пламенем, «омывающим» изгиб термопары. Буквально через 15-20 секунд – сработал газовый клапан. Подождал пару минут, потом открыл подачу газа на основную горелку – загорелось ровно, без хлопка. Поэкспериментировал – несколько раз закрывал и открывал подачу на основную горелку: все хорошо – фитиль горит ровно, не гаснет, горелка разжигается так же штатно.

Все, выставил примерно нужный уровень нагрева, закрыл щиток на окошке розжига, и ушел, полный гордости за успешно проделанную работу.

Тогда я еще не знал, что мои «приключения» только начинаются!

Узнайте, как выбрать газовый котел, изучив основные критерии оценки, в специальной статье нашего портала.

Неожиданная проблема

Несколько дней работа котла не вызывала никаких нареканий – он не затухал, система отопления работала хорошо. Однако прошло около недели, и мне показалось, что в котельной появился ранее несвойственный ей запах – это не запах газа в чистом виде, а скорее «аромат» сгоревшего газа. Кроме того, начало складываться впечатление, что, по ощущениям домашних, тепла стало недоставать.

Пару раз котел погас ночью – безо всяких видимых причин. Ну а дальше – больше. Спустя примерно неделю, я, зайдя в котельную, увидел жутковатую картину – пламя горелки пытается «выбраться» через закрытое щитком окошко розжига. Достаточно большой участок металлического кожуха над окном раскалился почти докрасна, краска на нем полностью, до «чистого» металла обгорела.

За тринадцать лет эксплуатации ничего подобного не было – последствия буквально нескольких дней «нештатной» работы

За тринадцать лет эксплуатации ничего подобного не было – последствия буквально нескольких дней «нештатной» работы

Естественно, котел был сразу же потушен. После того как он остыл, я попробовал, в качестве эксперимента, провести розжиг. Фитиль работает нормально, автоматика тоже срабатывает хорошо. Но когда разжигается основная горелка, то, во-первых, пламя имеет выраженные оранжевые концы языков пламени. А во-вторых – «корона» пламени направлена не полностью вверх, а стремится еще и  в просвет между теплообменником и внешним кожухом котла.

Понятно — это явный признак того, что внутри котла поток горячих газов встречает какое-то сопротивление, одним словом – каналы заросли сажей. Сажа везде, даже на обводе запального окошка – никогда ранее не было, чтобы я как-то пачкал руки при розжиге, а сейчас на пальцах появляются черные пятна, кстати, очень трудно смываемые даже теплой водой с мылом.

Но остается не выясненным вопрос – почему? Ведь за столько лет с подобной проблемой сталкиваться не приходилось никогда.

Полез вновь по форумам – искать причину. И на одном из них наткнулся на дельный совет – такая картина свойственна неполному сгоранию газа, без подачи дополнительного воздуха. Стал плотнее разбираться с конструкцией своего котла, и выявил то, на что просто не обратил ранее внимания. Это – хомутообразная заслонка на входе газовой трубы в котел, снизу, прямо у поддона. Там на трубе имеются два диаметрально-противоположно расположенных отверстия, которые и прикрывает эта заслонка.

Вот она – заслонка (желтая стрелка), и прикрываемые ею отверстия для подачи воздуха (красная стрелка)

Вот она – заслонка (желтая стрелка), и прикрываемые ею отверстия для подачи воздуха (красная стрелка)

Побежал проверять: так и есть – заслонка практически полностью перекрывает оба отверстия. Слабое знание «матчасти» привело к тому, что я на этот нюанс совершенно не обратил внимания. А в процессе разборки блока горелок, по всей видимости, случайно переместил эту заслонку в положение, при котором доступ воздуха был перекрыт.

Попробовал открыть эти окошки и провести розжиг котла – да, пламя тут же изменило цвет и стало более ровным. Но «корона», естественно, все так же стремится в пространство между кожухом и теплообменником, то есть от очистки котла найденная причина меня никак не избавляет.

Проведение чистки котла

Понятно, что для проведения чистки мне необходимо вновь выполнить разборку – так же демонтировать блок горелок, и плюс к этому – снять верхнюю крышку котла.

  • Пришлось несколько помучаться со снятием зонта, переходящего в металлическую часть дымохода. Дело в том, что сам дымоход в котельной – кирпичный, коренного типа, установлен на фундаменте, и в него вмурованы две трубы – от котла и, выше, от газовой колонки.
Котел, колонка и врезка их дымоходов в общую коренную кирпичную трубу

Котел, колонка и врезка их дымоходов в общую коренную кирпичную трубу

Дымоход – вид с улицы. Рядом с ним – вентиляционная труба котельной

Дымоход – вид с улицы. Рядом с ним – вентиляционная труба котельной

Трубу котла вмуровывал сам, сделал это в свое время качественно, и «сидит» она очень плотно. Пришлось приложить усилия, чтобы добиться небольшого люфта. Но в итоге получилось – удалось приподнять ее настолько, чтобы хватило просвета для снятия с трубы зонта. Картина открылась весьма колоритная.

После небольших мучений с приложением силы зонт, соединяющий котел с дымоходом, снят

После небольших мучений с приложением силы зонт, соединяющий котел с дымоходом, снят

Уж под самим зонтом видны залежи сажи. А если посмотреть на зонт снизу, то на полусферическом рассекателе–сборнике конденсата – мягкий рыхлый слой сажи толщиной под 10 миллиметров.

Вид на зонт снизу – все заросло сажей

Вид на зонт снизу – все заросло сажей

Сажа пока что не спеклась – мягкая и рыхлая, легко удаляется. Но толщина слоя – впечатляет!

Сажа пока что не спеклась – мягкая и рыхлая, легко удаляется. Но толщина слоя – впечатляет!

  • Чтобы снять верхнюю крышку котла, необходимо для начала отсоединить и демонтировать датчик тяги. Он удерживается на крышке пластинками, которые прикручены двумя саморезами (на иллюстрации выше – показаны синими стрелками). Но сколько я не крутил эти саморезы – они проворачивались на месте, не страгиваясь вверх ни на миллиметр. В конце концов, плюнул на это дело – решил снимать крышку вместе с датчиком. Для этого вначале ключом на 14 отвернул гайку соединения трубки с тройником блока автоматики.
Откручиваю соединение трубки датчика тяги от тройника блока автоматики

Откручиваю соединение трубки датчика тяги от тройника блока автоматики

Сразу проверил паронитовую прокладку – «живая», осталась на месте, и поэтому решил ее не тревожить.

Трубка датчика тяги отсоединена

Трубка датчика тяги отсоединена

  • Дальше, казалось бы, все просто – крышка зафиксирована на кожухе котла тремя саморезами.
Один из саморезов, удерживающих крышку, расположенный на «фасадной» части котла

Один из саморезов, удерживающих крышку, расположенный на «фасадной» части котла

Саморез, который расположен на фасадной стороне котла, вышел достаточно легко.

Единственный в конструкции моего котла саморез, который не доставил никаких проблем…

А вот два других – оказали «яростное сопротивление». Они попросту не желали страгиваться с места. Не помогали ни мощные отвёртки, ни обработка WD-40, ни простукивание – стоят неподвижно.

Все предпринятые меры оказались безрезультатными – стронуть с места два оставшихся самореза (показаны стрелками) так и не удалось

Все предпринятые меры оказались безрезультатными – стронуть с места два оставшихся самореза (показаны стрелками) так и не удалось

В конце концов, начали «зализываться» прорези под отвёртку – но все с тем же нулевым результатом. Выход напрашивался один – срезать головки саморезов шлифмашинкой, благо, они сделаны не «под потай».

Пришлось прибегать к радикальным мерам – срезать головки саморезов «болгаркой»

Пришлось прибегать к радикальным мерам – срезать головки саморезов «болгаркой»

Ничего страшного – срезал очень аккуратно. Забегая вперед, скажу, что впоследствии заменил эти крепления на кровельные саморезы с головкой-шестигранником – на случай будущих чисток котла. Держит даже лучше, и выкрутить – никакой проблемы не составит.

  • Крышка сидела плотно, и пришлось даже несколько простучать ее снизу – уперев деревянный брусочек в нижнюю кромку. После этого она ровненько снялась.
Небольшое приложение усилий – и крышка снята

Небольшое приложение усилий – и крышка снята

На тыльной стороне крышки хорошо заметны следы, которые остались из-за неправильного прохождения продуктов сгорания. Они отыскали себе путь между теплообменником и кожухом котла, далее сходясь к центральному отверстию дымохода.

Вот этот просвет «избрали» для себя газы для свободного выхода (красная стрелка)

Вот этот просвет «избрали» для себя газы для свободного выхода (красная стрелка)

Естественно, говорить о какой-то эффективности работы котла в такой ситуации не приходится – он скорее грел помещение котельной, чем отдавал тепло в систему. Про безопасность подобного функционирования лучше вообще промолчать.

  • Водяной теплообменник котла сверху прикрыт своей крышкой. Она зафиксирована и плотно прижата к нему с помощью специальных креплений – металлических клиньев (на иллюстрации сверху они показаны желтыми стрелками). Снимаются эти фиксаторы – очень легко.
Снять фиксаторы можно с помощью плоскогубцев

Снять фиксаторы можно с помощью плоскогубцев

Думал, что они пружинные – ничего подобного. Эти клинья сделаны из обычной мягкой стали, а их усики изогнуты по тому же принципу, что и обычные шплинты. Они легко сводятся к центру, а затем клин вынимается из прорези.

Снятый стопорный клин

Снятый стопорный клин

  • Таким же образом убрал все стопора, а затем снял крышку. И ужаснулся…
Под крышкой все буквально забито сажей

Под крышкой все буквально забито сажей

Этот небольшой просвет между теплообменником и крышкой, в котором потоки газа от трех каналов должны объединяться в один центральный для выхода в дымоход, плотно забит сажей.

  • Теперь необходимо из каналов теплообменника достать вставки-турбулизаторы газового потока. Они без особого сопротивления поддались вверх, когда подцепил их плоскогубцами.
Кадр плохо сфокусированный, но все рано хорошо видно, какой жуткий слой нагара насел на лепестках турбулизаторов

Кадр плохо сфокусированный, но все рано хорошо видно, какой жуткий слой нагара насел на лепестках турбулизаторов

Картина получилась даже хуже, чем я мог себе представить – слой сажного нагара на лопастях турбулизаторов впечатляет своей толщиной!

Все три турбулизатора извлечены и ждут операции чистки

Все три турбулизатора извлечены и ждут операции чистки

Заодно сразу смотрю, в каком состоянии эти вертикальные цилиндрические каналы. Картина соответствующая…

Так выглядел канал теплообменника после извлечения турбулизатора

Так выглядел канал теплообменника после извлечения турбулизатора

Естественно, что если даже «вывести за скобки» проблемы тяги, ни о какой эффективности работы котла при столь заросшем снаружи теплообменнике и речи не идет.

  • Далее, снял поддон котла с блоком горелок – как выполняется эта операция, я уже рассказывал выше.
Снятый блок горелок на поддоне котла

Снятый блок горелок на поддоне котла

  • Все, можно переходить непосредственно к чистке всех узлов. Для этой операции в хозяйственном магазине была приобретена обычная пластиковая щётка для бутылок – она пойдет для вертикальных каналов. Подвязал ее изолентой к деревянной рейке, чтобы пройти каналы по всей их высоте.
Знаю, что «классикой» для домашнего творчества является синяя изолента, но у меня была только белая :)

Знаю, что «классикой» для домашнего творчества является синяя изолента, но у меня была только белая 🙂

А для чистки остальных деталей и поверхностей приобрел плоскую щетку с мягким латунным ворсом.

Практика показала, что выбор оказался удачным – такая щека отлично счищает и сметает сажу, но без риска повредить какие-то детали

Практика показала, что выбор оказался удачным – такая щека отлично счищает и сметает сажу, но без риска повредить какие-то детали

  • Прочистку начинаю с верхней плоскости теплообменника – счищаю и сметаю вниз весь сажный нагар. Получилось так, как показано на иллюстрации выше.
  • Затем перехожу к прочистке каналов. Сажа от стенок отходит достаточно легко – еще не успела «задубеть». Характерно, что она очень маслянистая.
Прочищаю каналы теплообменника – сажа отходит достаточно легко, без приложения особых усилий

Прочищаю каналы теплообменника – сажа отходит достаточно легко, без приложения особых усилий

Куча сажи под котлом растет на глазах.

Куча сажи под котлом растет на глазах.

  • После очистки самого котла, перехожу к снятым деталям и узлам. Чтобы не разводить лишнюю грязь в помещении котельной, переношу все это действо во двор.
Очищена верхняя крышка теплообменника

Очищена верхняя крышка теплообменника

Вслед за ней – верхняя крышка самого котла

Вслед за ней – верхняя крышка самого котла

Удалены сажные наслоения с колпака

Удалены сажные наслоения с колпака

Так стали выглядеть после проведения очистки турбулизаторы

Так стали выглядеть после проведения очистки турбулизаторы

Последним шагом убираю нападавшую сверху сажу и с блока горелок

Последним шагом убираю нападавшую сверху сажу и с блока горелок

Сама горелка и в этот раз чистая, если не считать той сажи, что нападала сверху – она легко смахнулась щеткой. Заодно сразу слегка подчищаю «нулевкой» трубочку термопары – это не помешает.

Вот такая гора сажи образовалась на месте проведения чистки

Вот такая гора сажи образовалась на месте проведения чистки

  • После завершения операции чистки, перехожу к обратной сборке котла. Вначале установил на место блок горелок – об этом уже рассказывалось выше. Сразу скоммутировал все трубки, проверил прокладки и затянул гайки.

И вот здесь сразу заострил свое внимание на положение задвижки воздушного канала. При чистке я этот хомут снял с трубы (не знаю,  правда, зачем), но при обратной установке оказалось, что он изготовлен из мягкой стали, и никакими пружинящими качествами не обладает. После установки он стал болтаться и просто соскальзывать вниз. Пришлось сделать небольшое усовершенствование – просверлить в «ушах» отверстия, и после надевания заслонки чуть стянуть ее длинным винтом М5. Получилось нормально – теперь хомут надежно удерживается в заданном положении, но и переместить его – не составляет особого труда.

Хомут-заслонка, усовершенствованная установкой винта.

Хомут-заслонка, усовершенствованная установкой винта.

На иллюстрации показано, что отверстия для подачи воздуха открыты наполовину.

  • Следующий шаг – ставлю на место турбулизаторы.
Канал теплообменника чистый. Снизу хорошо виден край круглой газовой горелки.

Канал теплообменника чистый. Снизу хорошо виден край круглой газовой горелки.

Установка турбулизаторов – очень проста, и ошибиться здесь просто невозможно – они вставляются в каналы и удерживаются в них за счет расположенного сверху уширения центральной металлической пластины. Вставляю их так, чтобы эта пластина была сориентирована по радиусу цилиндрического теплообменника, то есть лопасти при этом расположатся примерно по касательной к окружности.

Вставляю первый турбулизатор в канал теплообменника

Вставляю первый турбулизатор в канал теплообменника

Все три турбулизатора установлены на свои места

Все три турбулизатора установлены на свои места

  • Следующий шаг – ставлю на место крышку теплообменника. Проушины для фиксаторов вошли в прорези крышки.
Установлена крышка теплообменника …

Установлена крышка теплообменника …

Вставляю в прорези проушин металлические шплинты-клинья, и слегка подбиваю их с тыльной части – чтобы крышка максимально плотно прилегла к теплообменнику. После этого плоскогубцами развожу усики – всё, крышка надежно закреплена.

… и зафиксирована стопорами

… и зафиксирована стопорами

  • Далее, устанавливаю на место верхнюю крышку котла. Сориентироваться с ее правильным положением помогают отверстия от единственного вышедшего нормально самореза. В моем случае датчик тяги не снимался – он уже стоит на месте, и остается только подсоединить его трубку к тройнику и затянуть гайку.
Установлена верхняя крышка котла, подсоединена трубка датчика тяги

Установлена верхняя крышка котла, подсоединена трубка датчика тяги

  • Завершаю сборку установкой колпака. Подсовываю его под трубу, надеваю на ее раструб (заходит очень плотно), и затем аккуратно устанавливаю на место. Три выступа на колпаке должны попасть в соответствующие отверстия крышки котла, и при этом вырезанное полукруглое окошко разместится над проходящей трубкой термодатчика.
Подсоединением к трубе и установкой на место колпака сборка котла завершается

Подсоединением к трубе и установкой на место колпака сборка котла завершается

  • Естественно, после этого были проверены все соединения на герметичность.
  • Перехожу к долгожданному моменту – к запуску котла. Фитилек загорелся сразу, и уже через секунд 15 сработал магнитный клапан. Пока все хорошо.

Открываю подачу газа – горелка зажигается легко, огонь горит ровной короной, с одинаковой высотой языков пламени, и смотрят они не в стороны, а направлены выраженно вверх, что и требовалось доказать!

Автоматика сработала отлично, котел работает!

Автоматика сработала отлично, котел работает!

  • Попробовал «поиграть» с воздушной заслонкой. В итоге пришлось ее приоткрыть еще немного – добился ровного голубого пламени, практически без примесей красных или оранжевых оттенков. Экспериментальное перекрытие и подача газа (моделирование выключений и пусков котла) прошло успешно – факел запальника устойчив, и горелка загорается сразу и практически бесшумно.
Всё работает! Пламя выраженно голубого цвета, и корона направлена строго вверх, в сторону теплообменника!

Всё работает! Пламя выраженно голубого цвета, и корона направлена строго вверх, в сторону теплообменника!

С тех пор прошло уже две недели – каких-либо нареканий на работу котла не было! Впереди зима, и, надеюсь, что никаких неприятных сюрпризов система отопления нам не преподнесёт.

А для себя решил следующее:

  • Внимательнее относиться к мелочам любой конструкции – все имеет свое предназначение, и непродуманные действия способны привести к нештатным ситуациям.
  • Процесс чистки освоен, он не столь сложен, так что буду проводить его регулярно – перед началом каждого отопительного сезона, хотя бы для профилактики.

Узнайте, как произвести установку газового котла в частном доме, изучив требования обязательные к соблюдению, в специальной статье нашего портала.

Автор отдает себе отчет, что подобные работы, вообще-то, должны проводиться соответствующими специалистами. Поэтому эту статью необходимо расценивать не в качестве руководства к действию, а только как повествование о случившемся – о том, как одна совсем небольшая ошибка, невнимательность, привела к серьезным проблемам и потребовала их срочного устранения. Надеюсь, что полученная информация кому-то покажется полезной.

stroyday.ru

Монтаж и техобслуживание котла АОГВ-11,6-3

__________________________________________________________________________

Монтаж и техобслуживание котла АОГВ-11,6-3

Монтаж и подсоединение газового котла АОГВ-11,6 к коммуникационным системам

Работы, производимые для монтажа котла АОГВ-11,6:

– Удалите консервационную смазку и протрите аппарат сухим материалом.

– Установите агрегат вертикально, и проверьте вертикаль по уровню. Установите щиток 15 (Рис.1) в нижней части бака.

– Установите на котел тягопрерыватель 1 (Рис.1), обеспечив его 11 строго вертикальное положение. Конец дверцы тягопрерывателя 2 не должен выступать наружу и должен отклоняться от номинального положения внутрь тягопрерывателя не более чем на 1-2 мм.

– Дверца тягопрерывателя должна легко вращаться на оси. Кожух 3 не должен касаться биметаллической пластины датчика тяги 4.

– Присоедините котел АОГВ-11,6 к дымоходу, газопроводу и трубам системы отопления (СО) и горячего водоснабжения (ГВС). На газоподводящей трубе перед агрегатом обязательно должен быть установлен кран газовый, перекрывающий доступ газа к аппарату.

– Соединительные трубы трубопроводов должны быть точно подогнаны к месту расположения входных штуцеров аппарата. Присоединение не должно сопровождаться взаимным натягом труб и узлов аппарата.

– Заполните патрубок для установки термометра 5 машинным или автомобильным маслом (объем заливаемого масла 15 см3).

– Заполните систему отопления водой. Контроль заполнения системы отопления осуществляется по трубе сигнальной 3 (Рис.4).

– После монтажа котла АОГВ-11,6 проверьте газовые и водопроводные коммуникации на герметичность. Герметичность соединений газопроводов проверяйте с помощью мыльной эмульсии. Запрещается применять огонь для обнаружения утечек газа.

– Установите гайку регулировочную 6 (Рис.2) блока автоматики на необходимую температуру воды в котле.

– Осуществите последовательное включение агрегата.

– Проконтролируйте, чтобы пламя запальника интенсивно омывало конец термопары и обеспечивало мгновенное (не более чем за 2 сек.) воспламенение горелки по всей поверхности.

– Проверьте срабатывание автоматики котла АОГВ-11,6 по тяге. Отсечка газа на запальник и основную горелку должна произойти в течение не более 60 сек. и не менее 10 сек. При необходимости проведите регулировку времени срабатывания датчика тяги.

– При работе аппарата на отопление и ГВС, вода на хозяйственные нужды должна подаваться кратковременно (длительность одного цикла забора горячей воды не более 1,5 часа) во избежание нарушения температурного режима системы отопления.

– При длительном отборе горячей воды рекомендуем: для повышения температуры и объема горячей воды предварительно установить гайку регулировочную 6 (Рис.2) на температуру 90 С и закрыть вентиль 10 (Рис.4) на магистрали обратной воды 7 в системе отопления.

– После окончания забора горячей воды открыть вентиль 10 на магистрали обратной воды 7 для восстановления циркуляции воды в системе отопления и установить гайку регулировочную 6 (Рис.2) на требуемую температуру.

– На летний период закрыть вентиль 10 (Рис.4) на магистрали 7 обратной воды и открыть вентиль 10 на магистрали 12. На осенне-зимний период вентиль 10 на магистрали 12 закрыть, а вентиль 10 на магистрали 7 открыть.

Рис.4. Схема системы отопления и горячего водоснабжения

1-Аппарат отопительный; 2-Бачок расширительный; 3-Трубка сигнальная; 4-Стояк; 5-Магистраль горячей воды; 6-Радиатор; 7-Магистраль обратной воды; 8-Сливная магистраль; 9-Водопровод подпиточный; 10-Вентиль водопроводный; 11-Магистраль горячего водоснабжения; 12-Магистраль малого контура.

Последовательность включения котла АОГВ-11,6:

– Откройте кран газовый на газопроводе перед аппаратом.

– Откройте дверку аппарата 7 (Рис.1). Кран 11 перед горелкой должен быть закрыт.

– Снимите щиток, закрывающий окно топки.

– Нажмите пусковую кнопку 2 (Рис.2) до отказа и, удерживая ее, поднесите зажженную спичку к запальнику. Запальник должен загореться.

– По истечении 60 секунд (считая с момента появления пламени на запальнике) отпустите пусковую кнопку, при этом пламя на запальнике не должно гаснуть. Если пламя погаснет, операцию повторите не ранее, чем через 5 минут.

– Откройте кран газовый 11 (Рис.1) горелки, для чего плавно поверните ручку крана на 90° против часовой стрелки (ручка крана должна располагаться параллельно газовой трубе).

– Основная горелка должна загореться. Если горелка по какой-либо причине не загорелась, а запальник погас, повторите зажигание не ранее, чем через 5 минут.

– Установите щиток на место.

– Проверьте наличие тяги в дымоходе. При нормальной тяге пламя спички, поднесенной к дверце тягопрерывателя, должно втягиваться внутрь тягопрерывателя. В случае отсутствия тяги, а также при выбивании горячих газов из топки, пользоваться котлом АОГВ-11,6 нельзя.

– Поворотом гайки регулировочной 6 (Рис.2) установите требуемую температуру нагрева воды. После нагрева воды до температуры, соответствующей настройке, подача газа к горелке автоматически уменьшается и она переходит на режим “малый огонь”.

– При понижении температуры воды в котельном агрегате (не более 15 С) в результате отбора тепла при отоплении или отбора горячей воды автоматически увеличивается подача газа в горелку.

При переводе гайки регулировочной с имеющейся температуры на более низкую, для исключения возможного повреждения узла “сильфон-термобаллон”, необходимо:

– закрыть кран газовый 11 (Рис.1) перед горелкой;

– после понижения температуры воды в баке до требуемой установить гайку регулировочную на данную температуру;

– открыть кран газовый перед горелкой.

– закрыть дверку.

После запуска котла АОГВ-11,6 в работу до полного прогревания всей системы отопления может наблюдаться временное появление капель воды из-под днища бака, падающих на горелку и поддон. Это результат образования конденсата (потение) на стенках топки. При нагреве воды до 25 – 30 °С конденсация прекращается.

Рис.5. Схема настройки автоматики регулирования температуры воды

1. Гайка регулировочная, 2. Втулка, 3. Гайка, 4. Винт.

Техническое обслуживание котла АОГВ-11,6

Работы по техобслуживанию газового котла АОГВ-11,6:

– Профилактический осмотр и ремонт котла производят специалисты газового хозяйства, сервисной службы завода – изготовителя, сервисной службы, имеющей лицензию (разрешение) на данный вид работ.

– Наблюдение за работой агрегата возлагается на владельца, который обязан содержать аппарат в чистоте и исправном состоянии.

– По окончании отопительного сезона промойте систему отопления раствором щелочи (0,3 кг кальцинированной соды на 10 л воды). Для этого заполните раствором систему отопления и выдержите в течение 2-х суток, затем слейте раствор и промойте систему водой. Заполните систему отопления чистой
водой.

– В случае прекращения работы котла АОГВ-11,6 в зимнее время на продолжительный срок (свыше суток) полностью слейте воду из системы отопления и системы горячего водоснабжения через вентили 10 сливных магистралей 8 (Рис.4) во избежание ее замерзания.

– Перед началом отопительного сезона проведите проверку и прочистку дымохода, проверьте отсутствие пыли и мусора под аппаратом.

– Для повышения срока службы агрегата и экономичного расхода газа рекомендуется заполнить систему отопления чистой, химически не агрессивной водой с карбонатной жесткостью не более 2 мг. экв/л.

– В процессе эксплуатации один раз в неделю проверяйте заполнение системы водой по наличию достаточного уровня воды в бачке расширительном. При необходимости долейте воду в бачок.

– Периодически, но не реже одного раза в полугодие (перед началом отопительного сезона), проверьте точность настройки терморегулятора блока автоматики котла АОГВ-11,6. Для чего установите в патрубок для установки термометра 5 (Рис.1) термометр любого типа с пределом измерения 0 ° – 100 °С (0 ° – 160 °С).

– Установите гайку регулировочную 1 (Рис.5) на 60 С.

– Нагрейте воду в баке прибора до 60 °С. Горелка должна перейти в режим “малый огонь”.

– В случае, если показания термометра расходятся с температурой, установленной на шкале настройки более чем на ±5 °С, необходимо произвести подрегулировку.

– Для этого, удерживая ключом от поворота винт 4 (Рис.5), отверните гайку 3 (Рис.5) на 1 – 1,5 оборота. Вращая гайку регулировочную 1 (Рис.5), совместите риску, температура которой соответствует показанию термометра со стрелкой.

– Затем, удерживая ключом от поворота втулку 2 (Рис.5), медленно заворачивайте винт 4 (Рис.5) до момента закрытия клапана в блоке. (Горелка перешла в режим “малый огонь”). Законтрите винт настроечный 4 гайкой 3 (Рис.5).

– Установите гайку регулировочную на более высокую температуру (горелка должна перейти на “полный огонь”). Выньте термометр из патрубка аппарата.

– Не реже одного раза в год проводите осмотр состояния внутренней поверхности штуцера змеевика в месте выхода горячей воды на наличие накипи.

Для удаления накипи залейте в змеевик средство для химического удаления минеральных отложений «РЕБАУНД», изготовитель – фирма «КЕМИЛАЙН»; слабый раствор соляной кислоты (3 части воды на 1 часть раствора) или другие аналогичные средства. Незначительную накипь удалите механическим
способом. После того, как накипь будет удалена, промойте змеевик слабым раствором щелочи, затем водой.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант – ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

Обзор газового котла АОГВ-11,6-3 Эконом

__________________________________________________________________________

Обзор газового котла АОГВ-11,6-3 Эконом


Котел отопительный газовый бытовой с водяным контуром АОГВ-11,6-3 Эконом предназначен для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО).

Аппарат работает на природном и сжиженном газах. Завод – изготовитель поставляет аппараты с форсунками под природный газ. Для работы на сжиженном газе необходимо произвести замену форсунок для природного газа на форсунки для сжиженного.

Данные агрегаты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа. Давление в системе отопления в рабочем состоянии (при температуре воды в системе отопления 60 – 80 °С) должно быть не более 1,5 кгс/см2.

На стояке (выходной трубе) должен быть установлен предохранительный клапан, отрегулированный на срабатывание при давлении в системе отопления 1,8 ± 0,1 кгс/см2. Для контроля давления в системе отопления должен быть установлен манометр с пределом измерения 0, 4 кг/см2.

Рис. 1. Котел отопительный газовый АОГВ-11,6 бытовой Эконом

1. Тягопрерыватель; 2. Дверца тягопрерывателя; 3. Кожух; 4. Датчик тяги; 5. Патрубок для установки термометра; 6. Термобаллон блока автоматики; 7. Дверка; 8. Кабель датчика тяги; 9. Змеевик; 10. Блок автоматики; 11. Кран газовый; 12. Газовод; 13. Запальник; 14. Термопара; 15. Щиток; 16. Горелка; 17.
Труба подвода воды из СО; 18. Бак-теплообменник; 19. Турбулятор; 20. Труба отвода воды в СО.

Аппарат выполнен в виде напольного шкафа цилиндрической формы, лицевая сторона которого закрыта дверкой, обеспечивающей доступ для запуска аппарата в работу и регулирования режимов отопления.

Рис. 2. Блок автоматики котла АОГВ-11,6

1. Гайка накидная термопары; 2. Кнопка пусковая; 3. Гайка накидная датчика тяги; 4. Шайба уплотнительная; 5. Шток; 6. Гайка регулировочная; 7. Втулка;
8. Гайка; 9. Винт.

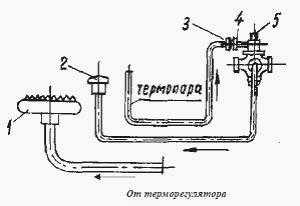

Блок автоматики представляет собой электромеханическое устройство и состоит из корпуса блока, внутри которого находятся клапаны и система рычагов,
электромагнита, и служит для подачи газа к запальнику и горелке, регулирования температуры воды и автоматического отключения подачи газа при:

– угасании запальника.

– падении давления газа в сети ниже допустимого или прекращении подачи газа;

– отсутствии тяги в дымоходе.

Тягопрерыватель 1 (Рис.1) предназначен для автоматической стабилизации величины разрежения в топке аппарата, т.е. уменьшения влияния колебания величины разрежения в дымоходе на тягу в топке аппарата. Для успешной работы дверца тягопрерывателя 2 должна легко вращаться на оси.

Автоматика газового котла АОГВ-11,6 регулирования температуры воды состоит из узла сильфон-термобаллон 6, установленного внутри бака аппарата и системы рычагов с клапаном, расположенных в блоке автоматики.

На корпусе блока закреплена гайка регулировочная 6 (Рис.2), вращая которую можно настраивать автоматику на температуру от 50 °С до 90 °С. Эта перемена температуры вызывается перемещением сильфона вместе со штоком 5 вверх (вниз) при вращении гайки регулировочной.

После нагрева воды до температуры, соответствующей настройке, подача газа к горелке автоматически уменьшается, и она переходит на режим “малый огонь”.

При понижении температуры воды в аппарате (не более 15 °С) в результате отбора тепла при отоплении или отбора горячей воды, автоматически увеличивается подача газа в горелку. Температура горячей воды в системе горячего водоснабжения при ее заборе не должна превышать 60 °С.

Автоматика по тяге состоит из датчика тяги 4 (Рис.1), укрепленного на крышке бака и кабеля 8, соединяющего датчик тяги с коробкой магнитной.

Рис.3. Запальное устройство котла АОГВ-11,6

1. Термопара; 2. Запальник

Устройство запальное (Рис.3) предназначено для крепления запальника, термопары и розжига основной горелки. Пламя запальника должно омывать конец термопары.

Безопасность работы газового котла АОГВ-11,6 обеспечивается автоматикой, срабатывание которой происходит при:

– угасании пламени на запальнике;

– отсутствии тяги в дымоходе;

– прекращении подачи газа или падении давления газа ниже нижнего значения.

В этом случае автоматически прекращается подача газа к запальнику и основной горелке.

Подготовка котла АОГВ-11,6 к работе

Помещение, где устанавливается котел АОГВ-11,6, обязательно должно иметь свободный доступ воздуха извне и вентиляционную вытяжку у потолка и соответствовать требованиям по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или
блокированных жилых домов.

Установка котельного агрегата в жилом здании допускается только при наличии дымохода с отводом в него продуктов сгорания от аппарата. Дымоход должен соответствовать всем требованиям.

Канал дымохода должен иметь “живое” сечение не менее диаметра присоединительного газоотводящего устройства аппарата, быть строго вертикальным, гладким, ровным, без поворотов и сужений.

Наружная поверхность дымохода, расположенная выше кровли, должна быть оштукатурена цементным раствором. Часть дымохода, расположенная на чердаке, должна быть оштукатурена и теплоизолирована.

Ниже места присоединения к дымоходу соединительной трубы от аппарата в дымоходе должен оставаться “карман”, глубиной не менее 25 см с люком для чистки. Для обеспечения оптимального рабочего разряжения в дымоходе рекомендуем выполнять высоту дымохода не менее 5 метров.

Присоединение котла АОГВ-11,6 к дымоходу должно выполняться трубами из кровельной стали. Диаметр труб должен быть не менее диаметра тягопрерывателя аппарата. Трубы должны плотно без зазоров вдвигаться одна в другую по ходу продуктов сгорания не менее чем на 0,5 диаметра трубы.

Вертикальный участок дымоотводящей трубы, расположенный непосредственно над тягопрерывателем, должен иметь возможно большую длину, но не менее 0,5 м.

Прокладка соединительных труб через жилые комнаты запрещается. Необходимо, по возможности, избегать большой длины горизонтальных участков дымоотводящей трубы.

Суммарная длина горизонтальных участков соединительных труб должна быть не более 3-х м. (В существующих домах допускается длина не более 6-ти м).

Уклон трубы в сторону газового прибора должен быть не менее 0,01. Не следует делать радиусы закругления менее диаметра трубы.

Газовый котел АОГВ-11,6 устанавливается у несгораемых стен на расстоянии не менее 15 см от стены. Если аппарат устанавливают у трудносгораемой стены, ее поверхность должна быть изолирована стальным листом по листу асбеста толщиной 5 мм, выступающим на 10 см за габариты корпуса.

Перед агрегатом должен быть проход шириной 1 м. При установке аппарата на деревянном полу, пол должен быть изолирован стальным листом по листу асбеста толщиной 5 мм. Изоляция должна выступать за габариты корпуса на 10 см.

Для улучшения условий циркуляции воды в отопительной системе предпочтительна установка котла как можно ниже уровня нагревательных приборов (радиаторов). Бачок расширительный располагается в самой высокой точке системы. Система отопления должна быть с верхней разводкой.

Поверхность нагревательных приборов определяется расчетом. Во избежание получения большого гидравлического сопротивления системы занижать диаметры трубопроводов не рекомендуется.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант – ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

Рекомендации по эксплуатации котла Росс АОГВ-20

___________________________________________________________________________

Розжиг газового котла Росс АОГВ-20

Первый розжиг прибора производится после его окончательного присоединения к отопительной системе и является основной частью ввода в эксплуатацию.

Перед розжигом прибора ознакомьтесь с «Инструкцией по эксплуатации газовой автоматики». Розжиг и управление работой котла осуществлять в строгом соответствии с инструкцией и руководством по эксплуатации.

Последовательность розжига котлов АОГВ-20:

– закрыть газовый кран перед агрегатом;

– проветрить помещение в течение 15 минут;

– проверить наличие тяги, для чего к нижней части коллектора продуктов сгорания поднести зажженную спичку. При наличии тяги пламя спички будет затягиваться в коллектор;

– открыть запорные вентили в системе отопления;

– открыть переднюю панель;

– открыть газовый кран перед котлом;

– зажечь запальную горелку;

– установить, при необходимости, минимальную длину пламени запальной горелки так, чтобы датчик термопары был постоянно в пламени запальной горелки;

– розжиг основных горелок, а также эксплуатация аппарата в целях исключения выброса пламени за пределы камеры сгорания производится только при закрытых дверях.

При первом розжиге управляющие элементы аппарата устанавливаются так, чтобы была достигнута максимальная температура отопительной воды в системе для прогрева дымохода и контура отопления. Прогрев осуществляется не менее одного часа.

Порядок розжига котла Росс-20, оснащенного автоматикой EURO SIT 630

Установка ручки управления в требуемое положение производится путем легкого нажатия и поворота в нужное положение.

Изначально ручка управления находится в положении «точка». Запальная и основная горелки погашены (подача газа к ним заблокирована). Ручка управления переводится в положение «искра».

В этом положении ручка управления удерживается в нажатом до упора положении (!) и одновременно нажимается (при необходимости несколько раз) кнопка пьезоэлектрического элемента, пока не зажжется запальная горелка.

Ручка управления удерживается в нажатом положении (не менее 10 секунд после зажигания пламени), пока не нагреется термопара, потом ручку можно отпустить (подача газа к основной горелке остается заблокированной).

Для розжига основной горелки ручка, вращением против часовой стрелки, переводится в положение от «1» до «7» в зависимости от необходимой температуры нагрева воды в контуре отопления.

Максимальная температура нагрева воды в контуре отопления – плюс 90 С – соответствует положению «7» на ручке управления.

Заданная температура поддерживается автоматически – при достижении заданной температуры газовый клапан перекрывает подачу газа на основную горелку и возобновляет подачу газа при понижении температуры.

Выключение газового котла Росс АОГВ-20 производится поворотом ручки управления в положение «точка». При этом запальная и основная горелка (если горят) погаснут.

Если ручку управления после перевода в положение «точка» сразу же установить в положение «искра» , то запальная горелка не зажжется, пока не разблокируется внутренний замок автоматики.

Блокировка снимается автоматически после остывания термопары (примерно через 60 секунд) после
перевода ручки в положение «точка».

При вводе в эксплуатации прибора проводится контроль, а, при необходимости, и настройка мощности установкой давления газа на выходе многофункционального газового клапана в распределительном газовом коллекторе перед основными горелками.

Обслуживание и настройка многофункционального газового клапана производится в соответствии с «Инструкцией по эксплуатации газовой автоматики».

При первоначальном запуске котла при температуре нагрева воды в контуре отопления ниже 60 С возможно образование конденсата на внутренней поверхности теплообменника и стекание под аппарат.

Наличие стекающего конденсата не является браковочным фактором и признаком течи теплообменника. Это явление исчезает при прогреве всей системы отопления.

Отключение котла Росс АОГВ-20

При отключении прибора необходимо перекрыть подачу газа. Если не угрожает замерзание аппарата, можно оставить в нем воду, в противном случае необходимо слить воду из котла и системы.

Если устройство отопительной системы позволяет, то в случае демонтажа аппарата (котла) можно слить воду только из него, отопительную систему можно оставить наполненную водой, чтобы коррозия была минимальной.

Следует избегать частой замены воды в контуре отопления. При возникновении неисправностей, обусловленных механическими повреждениями элементов конструкции, гарантия от предприятия-изготовителя теряет свою силу.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru

Автоматический газовый котел АГВ-80

__________________________________________________________________________

Автоматический газовый котел АГВ-80


Приборы АГВ-80 – автоматические газовые котлы, которые предназначены для местного водяного отопления жилых помещений площадью до 60 м2 и для снабжения горячей водой квартиры (ванна, умывальник, кухня).

Технические характеристики котлов АГВ-80

Запас воды в баке, л – 80

Номинальная тепловая нагрузка горелки, ккал/час – 6000

Расход газа горелкой (с теплотворной способностью 8000-9000 ккал/нм3 и удельным весом 0,73 кг/нм3), нм3/час – 0,7

Расход сжиженного газа горелкой с теплотворной способностью 21000-22000 ккалл/нм3 – 0,28

Номинальное давление газа перед прибором, мм вод. ст. – 130

Максимальное давление воды в водопроводе, кгс/см2 – 6

Интервал настройки по температуре нагрева воды в баке, С – 40-90

Время нагрева воды от 20 до 900, мин. – 75

Допускаемая минимальная величина разрежения в дымоходе, мм вод. ст. – 0,1

Коэффициент полезного действия – 0,8

Диаметры отверстия в форсунках, мм:

– горелки (природный газ) – 2,4
– горелки (сжиженный газ) – 1,4
– запальника (природный газ) – 0,5
– запальника (сжиженный газ) – 0,25

Габаритные размеры, мм:

– диаметр – 410
– высота – 1560

Общий вес, кг – 85

Автоматический газовый котел АГВ-80 состоит из следующих основных узлов (рис, 1): оцинкованного сварного бака, кожуха, топочного устройства (основание) с горелкой, газового крана, терморегулятора, магнитного газового клапана, фильтра, запальника, термопары, предохранительного клапана и тягопрерывателя.

Рис. 1. Схема газового котла АГВ-80

1 – тягопрерыватель; 2 – муфта термометра; 3 – стабилизатор; 4 – фильтр; 5 – магнитный клапан, 6 – терморегулятор; 7 – газовый кран; 8 – запальник; 9 – термопара; 10 – воздушник; 11 – газовая горелка; 12 – штуцер для подачи холодной воды; 13 – бак; 14 – термоизоляция; 15 – кожух; 16 – патрубок выхода горячей воды к квартирной разводке; 17 – предохранительный клапан

Терморегулятор является прибором двухпозиционного действия (позиции «открыт» — «закрыт») и предназначается для автоматического регулирования температуры воды.

Клапан терморегулятора открывается и закрывается автоматически при изменении температуры воды в баке за счет удлинения или укорачивания латунной трубки терморегулятора.

Трубка находится внутри бака в воде и обладает большим линейным удлинением при изменении температуры. Внутри трубки во втулке на резьбе закреплен стержень из инвара (сплав железа с никелем), обладающий очень малым линейным удлинением.

Стержень свободным концом нажимает на систему рычагов с пружиной, связанных с клапаном терморегулятора.

Рис. 2. Схема работы терморегулятора

1 – перекидной рычаг; 2 – пружина клапана; 3 – стакан; 4 – прокладка; 5 – втулка клапана; 6 – клапан; 7 – седло клапана; 8 – инваровый стержень: 9 – втулка; 10 – трубка; 11 – гайка; 12 – прокладка; 13 – пружина, 14 – шайба; 15 – уплотнительное кольцо; 16 – корпус; 17 – фигурный рычаг; 18 – перекидная пружина.

Терморегулятор имеет специальную шкалу и ручку-указатель, перемещая которую можно настроить терморегулятор на температуру от 40 до 90°С.

Эта перемена температуры вызывается изменением длины свободного конца стержня при ввертывании его во втулку латунной трубки (рис. 2).

Если газовый котел АГВ-80 настроен на температуру нагрева воды 90°С — ручка-указатель против «ГОР» шкалы. Чтобы понизите температуру настройки, необходимо ручку-указатель отвести в крайнее положение против «ХОЛ».

Чтобы повысить (понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (верхнее) положение; снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение.

Термопара типа ТХК предназначена для создания электрического тока, возникающего от нагрева сипя свободного конца пламенем запальника.

Запальник предназначен для нагрева термопары и зажигания горелки. Пламя запальника не гаснет до выключения газа (рис. 3).

Рис 3. Схема термопары, запальника и подсоединение их к магнитному клапану

1 – горелка; 2 – запальник; 3 – контактная шайба термопары; 4 – контактная шайба магнитного клапана; 5 – кнопка.

Рис. 4. Схема магнитного газового клапана

1 – провода; 2,6 – тарелки клапана; 3,4 – клапаны; 5 – пружина; 7 – шток; 8 – корпус; 9 – мембрана; 10 – колпак; 11 – сердечник; 12 – якорь.

Магнитный клапан – прибор автоматики безопасности газовых котлов АГВ-80, который служит для полного прекращения подачи газа к горелке и запальнику при погасании последнего.

Принцип действия его основан на том, что обмотка сердечника, получая определенный электрический ток от нагретой термопары, намагничивает сердечник, притягивающий якорь.

Якорь связан через стержень и шток с клапанами, которые удерживаются в промежуточном положении, открывая проход газу из сети к горелке и запальнику (рис. 4).

Во время включения магнитного клапана верхний клапан прижат к седлу, газ идет на запальник. В нерабочем положении нижний клапан прижимается к нижнему седлу под действием пружины и закрывает доступ газа к запальнику и горелке (рис. 5).

Предохранительный клапан состоит из корпуса, в нем между двумя прокладками находится мембрана. Мембрана — специальная пластинка из медной фольги толщиной 0,03 — 0,035 мм, в середине которой отверстие залито легкоплавким сплавом.

При давлении в баке выше 6 кгс/см2 или температуре воды до 105° мембрана прорывается, вода проходят через сигнальную трубку.

Рис. 5. Схема магнитного газового клапана

1 – накидная гайка; 2 – контактные шайбы; 3 – пробка; 4 – прокладка; 5 – шайба коническая; 6 – основание сердечника; 7 – кнопка.

Рис. 6. Схема предохранительного клапана

1 – промежуточное кольцо; 2 – мембрана; 3 – шайба; 4 – труба; 5 – бак; 6 – кожух; 7 – верхняя крышка; 8 – крышка кожуха; 9 – корпус; 10 – прокладка.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант – ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

что это такое и как работает такое отопление, как выбрать котел, инструкция монтажа

В 60-70-е годы началась газификация страны, логическим продолжением которой стала разработка газового котла для автономного отопления. Он был рассчитан на использование в отдаленных и маленьких населенных пунктах, лишенных инфраструктуры.

Создание подобного оборудования стало революцией в организации быта. А сегодня АГВ отопление по-прежнему используется в сельских местностях как альтернатива отоплению централизованному.

Устройство и принцип работы

Сравнение АГВ с самоваром, которое встречается в некоторых описаниях, хоть и несколько утрировано, но не лишено оснований.
Устройство представляет собой большой стальной цилиндр с водой, в который вмонтирована труба. В этой трубе горит газ, нагревая воду. Котел оборудован автоматическими системами управления.

Главное преимущество АГВ в том, что оно не требует электропитания.

Модернизированные варианты

В модернизированные газовые котлы устанавливаются полые вертикальные секции (обычно не более трёх), соединяющиеся на выходе в один дымоход. К нему монтируется дымоходная труба диаметром не менее 135 мм, выводящая дым на улицу. Примером такого водогрейного устройства является АОГВ-23,2-1.

Два в одном

Совсем новые модели способны нагревать и проточную воду для хозяйственных нужд. Например, АКГВ—23,2-1. По окончании отопительного сезона система отключается от котла при помощи запорной арматуры, и он работает только на нагрев воды. Последние модели таких устройств имеют две независимые камеры сгорания.

В итоге АГВ используются и для отопления дома, и для горячего водоснабжения, как и новейшие двухконтурные котлы. Такое разнообразие позволит пользователю выбрать наиболее подходящую модель.

Дымоход котла АГВ.

Элементы и характеристики

Газовые котлы имеют следующие технические характеристики: автоматика, которая обеспечивает стабильную и безопасную работу, а при изменении показателей автоматически настраивает в нужный режим; механический, гидравлический или пневматический привод исполнительных механизмов.

Составляющие для управления

Приборы, с помощью которых выполняется управление и контроль работы водонагревателя, следующие:

  • Термодатчик – при изменении температуры воды в определённый момент включает или выключает горелку;
  • Газовый редуктор с исполнительным механизмом (в некоторых конструкциях — электромагнит) — управляет клапаном подачи газа;
  • Термопара – вырабатывает минимальный электрический ток для управления газовым клапаном и монтируется возле запальника;
  • Датчик тяги – следит за тягой в дымоходе и в нём же устанавливается.

Такая автоматика надежна и ее редко меняют на электрическую. И, учитывая современное оснащение водогрейного устройства можно сказать, что использоваться будет ещё долго.

Монтаж системы

Все работы по монтажу начинаются после составления и утверждения проекта в соответствующих организациях. Техническое задание на проектирование выдаёт газовое хозяйство. Главные требования в нём предъявляются к помещению, в котором будет находиться котёл.

Особое внимание в ТЗ уделяется общей вентиляции, устройству дымоходов, наличию газоанализаторов. Регламентируются также отступы от стен при установке оборудования.

Подключение котла в систему отопления.

Нужно не только изучить, как работает система до ее покупки, но и проконсультироваться у специалистов, возможна ли установка агрегата в предполагаемом месте.

Где возможна установка

Несмотря на то, что устанавливать АГВ рекомендуется на полу в отдельном помещении, это не исключает возможность монтажа такого котла и в кухне жилого дома, квартиры при условии соблюдения соответствующих требований.

Использование в большинстве случаев напольного обогревателя обусловлено одной причиной: естественная циркуляция будет затруднена, если котёл расположен намного выше уровня радиаторов.

Настенные газовые котлы такого типа применяются очень редко, да и то после значительных переделок, вследствие которых причисление их к традиционным АГВ весьма условно. Выбрать оптимальное место и тип котла вам поможет консультация специалиста.

Разводка трубопроводов

Отопительная система такого типа является открытой, и её монтаж производится с верхней разводкой трубопроводов. При этом она может быть однотрубной или двухтрубной. Какую из них выбрать – решается в каждом конкретном случае индивидуально.

Установка двухтрубной системы позволяет с помощью запорной арматуры отключать тепловые приборы, но тогда резко возрастает сопротивление циркуляции теплоносителя. Без применения насоса это может создавать проблемы при работе системы отопления квартиры или дома.

Нюансы монтажа трубопроводов

Во время монтажа трубопроводов на максимально возможной высоте устанавливается расширительный бак, который примет избыточный объём воды при её нагревании. В него вваривается переливной патрубок.

Диаметр труб для подачи воды и обратного слива должен быть не менее 50 мм. Такое значительное увеличение размера необходимо для снижения сопротивления теплоносителю. Монтаж их производится с уклоном во избежание воздушных пробок.

Параметры уклона

Оптимальная величина уклона –1:100. Направление уклона верхнего (подающего) коллектора – вниз от расширительного бака до первого радиатора. Нижний (обратный) трубопровод должен иметь уклон от последнего радиатора к АГВ. Краны Маевского устанавливаются в верхние пробки отопительных радиаторов, а подпиточный кран – в обратную магистраль.

План-схема системы.



Преимущества и недостатки

Газовые котлы имеют определенные достоинства и недостатки. К преимуществам относится их независимость от электричества, высокая надежность и низкая цена, простота и экономичность. Из недостатков стоит выделить большие габариты, материалоемкость и точность при монтаже.

x-teplo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
