Котлы бытовые КСT 12,5 кВт, 16 кВт и 25 кВт
Твердотопливные и газовые котлы коммунально-бытового назначения производства ОАО «Брестсельмаш».
Котёл отопительный водогрейный стальной универсальный предназначен для теплоснабжения и горячего водоснабжения жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной циркуляцией, с рабочим давлением воды до 0,15 МПа (1,5 кгс/см2) и максимальной температурой воды на выходе из котла до 95оС. Горячее водоснабжение осуществляется от водопроводной сети через встроенный в котёл проточный водоподогреватель. Рабочее давление воды в системе горячего водоснабжения составляет не более 0,6 Мпа (6 кгс/см2).

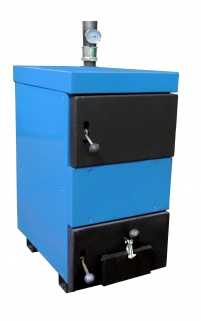

Котёл КСТ-25 Котёл КСТ-16
По виду топлива котлы производства ОАО «Брестсельмаш» относятся к многотопливным котлам, предназначенным для сжигания твёрдого и газообразного топлива путём переоборудования, не требующего демонтажа котла. В качестве топлива в них используется уголь, дрова, торфяные брикеты, а также отходы лесопиления вперемежку с основным топливом в соотношении 1:1. При переоборудовании и установки газогорелочного устройства котлы могут работать на газообразном топливе. Котлы работающие на газообразном топливе оборудованы атмосферными горелками производства ОАО «Ротон» г. Гомель Беларусь. Данное горелочные устройство применяется для газификации жилых домов и перевода ранее установленной отопительной аппаратуры с твёрдого топлива на природный газ. Номинальное давление природного газа составляет 1,274 кПа
Наиболее распространенными для Беларуси являются котлы на дровах, угле. Загрузка топлива производится сбоку. Топливо разжигается традиционным способом. При использовании в частных домах, твердотопливный котел отлично решает проблему утилизации бытовых отходов.
Работа традиционных систем осуществляется по следующей схеме: сгорание твердого топлива, нагревание теплоносителя, отдача тепла от теплоносителя помещению.
Основные преимущества котлов « Типа КСТ»:
- Использование при изготовлении топки низколегированной, углеродистой стали для котлов и сосудов, работающих под давлением ГОСТ 5520-79, марка стали 09Г2С толщиной ≠3,0 мм позволяет добиться срока службы котлов не менее 15 лет.
- Твердотопливный котел не нуждается в электроэнергии, что позволяет создавать полностью автономные системы.
- Топливо, используемое в них, доступно в любом населённом пункте Беларуси и что важно, по невысокой цене.
- Котлы монтируются в тепломагистрали совместно с расширительным бачком, который предохраняет от разрушения отопительной системы в результате перегрева.
- Котлы исключительно просты в монтаже и сервисном обслуживании.
- Небольшие размеры, современный привлекательный дизайн.
Важным атрибутом для качественного функционирования твердотопливного котла и обеспечения оптимальных условий для сжигания топлива в нем является правильно смонтированный дымоход, иначе в котле не будет создаваться тяга, необходимая для удаления продуктов сгорания. Тяга в дымоходе зависит от его внутреннего сечения, высоты, шероховатости поверхности и разницы температур продуктов сгорания и окружающего воздуха.

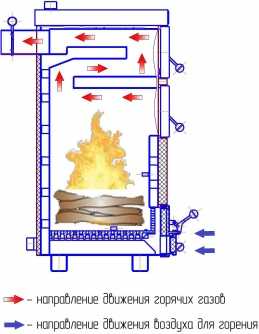

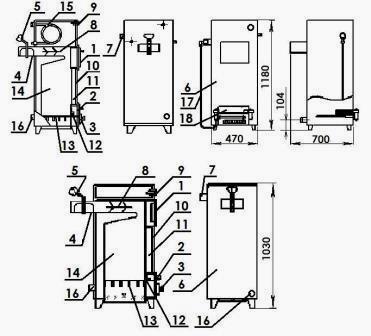

Котел представляет собой сварную конструкцию прямоугольной формы, состоящую из топки 1, конвективных газоходов 2 и 3, тепловой изоляции 4 и декоративной панели облицовки 5.
В нижней части водоохлаждаемой топки размещаются чугунные колосники 6, шуровочный щиток 7 и зольник 11.
На передней стенке котла расположены три дверки:
- верхняя 8 – для чистки конвективных каналов от золовых и сажистых отложений;
- средняя 9 – для загрузки топлива;
- нижняя 10 – для обслуживания колосниковой решетки и зольника.
Верхняя и средняя дверки с целью унификации выполнены полностью одинаковыми и являются взаимозаменяемыми. В нижней дверке имеется регулируемая поворотная заслонка 13, обеспечивающая подвод воздуха под колосниковую решетку для горения топлива.
Конвективная часть котла предусматривает двухоборотное движение продуктов сгорания. Газоходы 2 и 3 выполнены в виде горизонтальных каналов прямоугольного сечения. В газоходах 2 и 3 в котлах работающих на газообразном топливе устанавливаются турбулизаторы 31 для улучшения теплоотдачи. Котел, имеющий в обозначении букву «В», оборудован встроенным водоподогревателем 17, выполненным из медной трубы в виде змеевика. Концы труб выведены на заднюю стенку котла и имеют резьбовые патрубки 1/2″ для подсоединения водоподогревателя к водопроводной сети и системе горячего водоснабжения .
Для правильного функционирования, система отопления на основе твердотопливного котла, должна предусматривать следующие условия: температура воды в обратном направлении должна быть не менее 45 C. Это связано с тем, что конденсация паров воды на холодных стенках котла, как внештатное явление, приводит к снижению срока службы. Вы можете предотвратить это явление, установив более высокую температуру воды в котле и регулировать температуру в системе при помощи различных схем рециркуляции

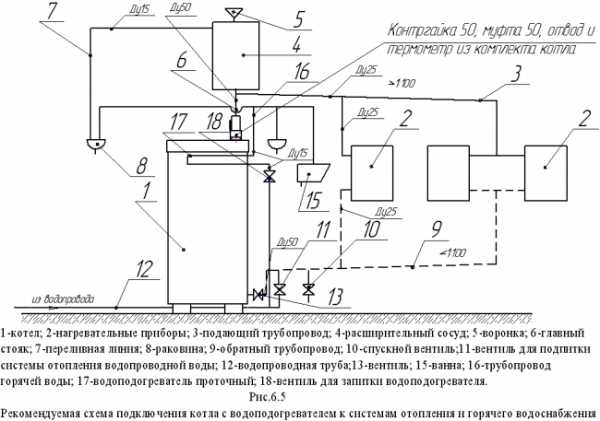

Рекомендуемая схема подключения котла к отопительной системе и системе горячего водоснабжения:
Открытый расширительный бак должен располагаться в верхней точке системы водоснабжения. Между котлом и баком не должно быть запорной арматуры.
Котлы на твердом топливе и универсальные в зависимости от их характеристик могут использоваться в различных сегментах строительства и промышленности Беларуси: частными пользователями, предприятиями-производителями, предприятиями-потребителями тепловой энергии и т.д. Эти отопительные системы целесообразно применять на всех видах деревообрабатывающих предприятий — это позволяет не только утилизировать отходы, но и экономить на закупке топлива.

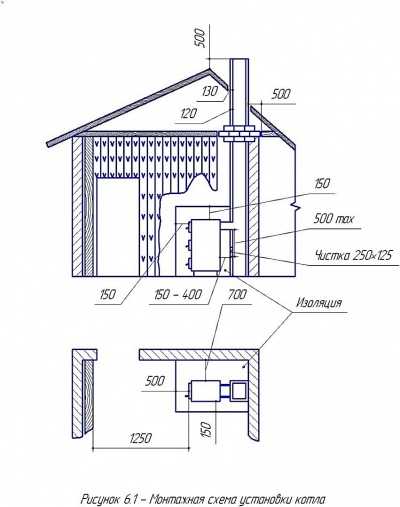

Рекомендуемая схема монтажа приведена на рисунке:
Примеры записи при заказе котла теплопроизводительностью 25 кВт:
- для работы на твёрдом топливе: Котёл КС-Т-25 ТУ РБ-00238473.015-96;
- для работы на твёрдом и газообразном топливе: Котёл КС-ТГ-25 ТУ РБ 00238473.015-96;
- для работы на твёрдом топливе, оснащённого встроенным водоподогревателем:
- Котёл КС-ТВ-25 ТУ РБ 00238473.015-96
Примеры записи при заказе котла теплопроизводительностью 12,5 кВт:
- для работы на твёрдом топливе: Котёл КС-Т-12,5 ТУ РБ-00238473.015-96;
- для работы на твёрдом и газообразном топливе: Котёл КС-ТГ-12,5 ТУ РБ 00238473.015-96;
- для работы на твёрдом топливе, оснащённого встроенным водоподогревателем:
- Котёл КС-ТВ-12.5 ТУ РБ 00238473.015-96
| |
