Диагностика блока управления Remak VCB Lorzj

03.11.2018

Один из редких случаев, когда своевременное обнаружение неполадки позволило предотвратить серьезные последствия. Имеем шкаф управления VCB чешского производителя Remak. Решение весьма  простое в плане схемотехники и программной части, и полностью удовлетворяющее основным потребностям по управлению приточной  вытяжной вентиляцией.

Справа расположен контроллер Siemens RWD. К нему никаких вопросов нет, но для справки: это программируемый терморегулятор, управляющий устройствами нагрева/охлаждения воздуха и рекуперацией.

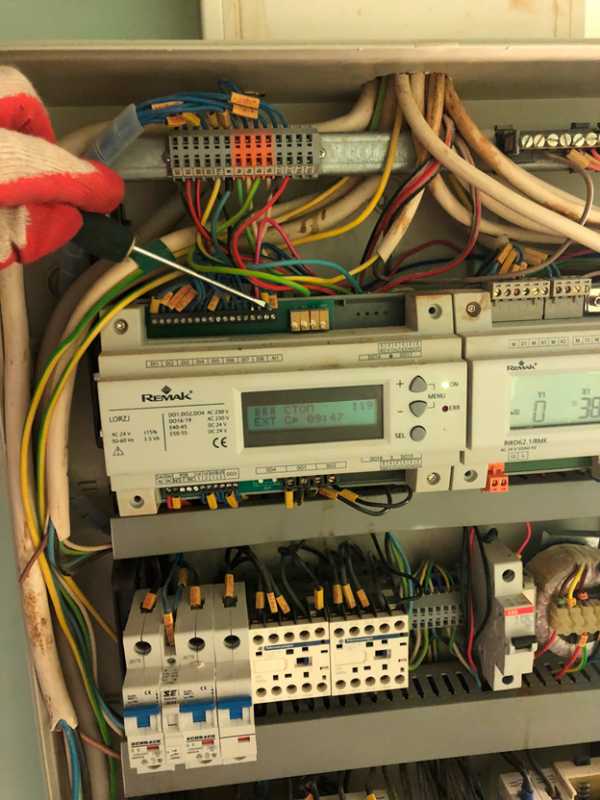

Слева – наш пациент, Remak Lorzj, его задача – регулировать интенсивность воздушного потока, соблюдать программное задание по поддержанию температуры обратного теплоносителя климата и отслеживать аварийные состояния. С последним проблема: хотя индикации аварии ни на дисплее, ни посредством красного светодиода нет, ПЛК регистрирует температуру обратного теплоносителя со сбоями и выдает хаотичные показания, при чем явно выше нормальных. На фото, к примеру, дисплей показывает целых 128 °С при фактической температуре ≈ 65 °С!

Вообще в Remak Lorzj 2 группы приоритета аварийных состояний. В первую (А) входят те, которые угрожают исправности системы и влекут однозначную остановку оборудования.

Судя по шильдику, шкаф честно отслужил 12 лет без нареканий, но типичная для данных контроллеров проблема все же случилась и очень хорошо, что она была вовремя обнаружена.  Такие отклонения показаний теплоносителя чреваты в пограничных зонах , когда должна отработать защита по замерзанию калорифера или сработать стартовые алгоритмы зимнего пуска.

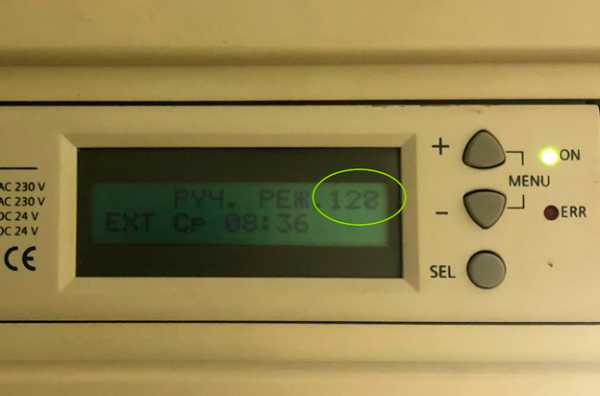

Приступаем к поиску неисправностей. Диагностику в таком случае разумно начинать с периферии, так как вероятность выявить проблему на этом участке выше, а действий для этого потребуется минимум. В нашем случае имеем все основания грешить на неисправность датчика.

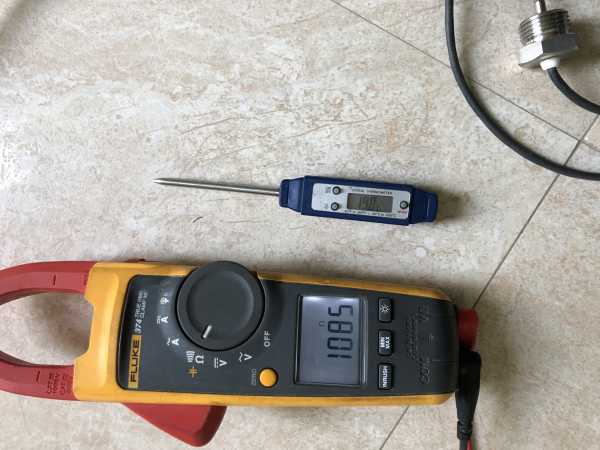

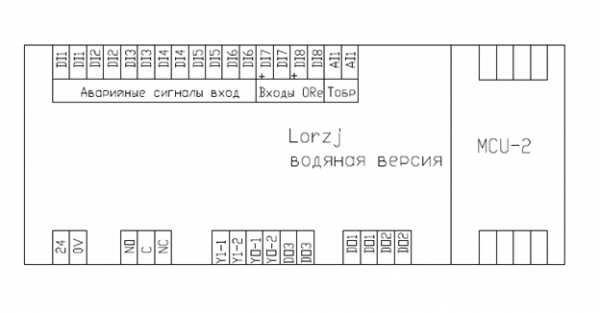

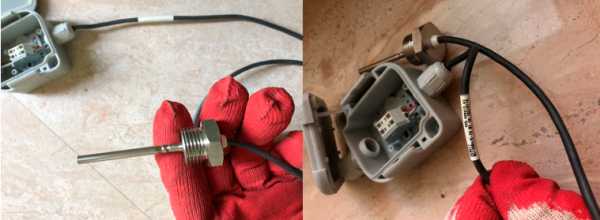

Снятие показателей с термодатчика обратки выполняется через аналоговый вход AI1, он у Lorzj единственный и предназначен как раз для этой цели. В качестве датчика используется водяной щуп Remak NS 130 с чувствительным элементом Ni1000 (TK5000). Если бы под рукой был аналогичный датчик, можно было выполнить диагностику методом взаимозамены, что значительно быстрее. Но придется исходить из реалий.

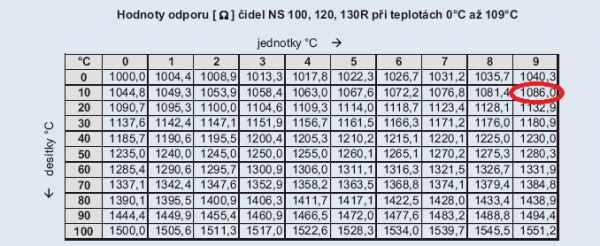

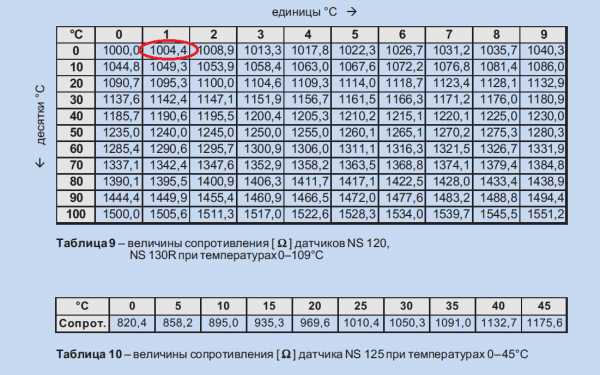

Элемент Ni1000 относится к терморезисторам с положительной характеристикой. Таблицу зависимости сопротивлений для него найти нетрудно, ей и воспользуемся.

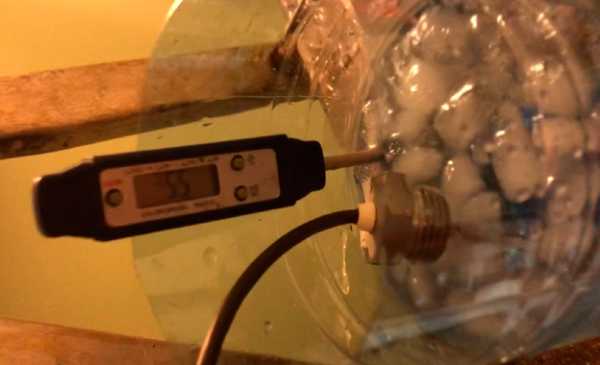

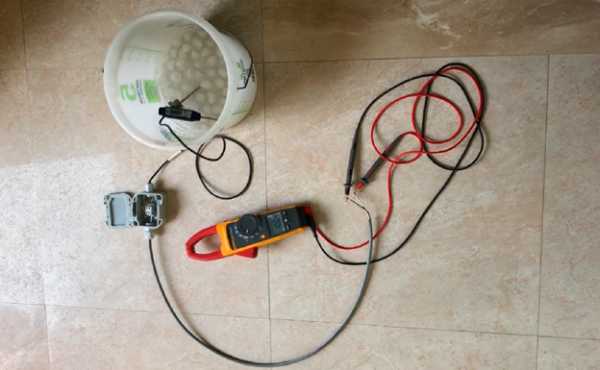

Отключаем датчик и оставляем на несколько минут, чтобы щуп приобрел комнатную температуру. Она равна 19.8 °С, соответственно сопротивление между контактами должно составлять 1086.0-1090.7 Ом. Прибор показывает 1089 Ом , что, вполне допустимо, учитывая класс точности мультиметра.

Второй этап – контрольная проверка при параметрах, отличающихся от предыдущих испытаний по меньшей мере на 10% общего измерительного диапазона. Для этого сгодится ведро с ледяной водой: опускаем туда щуп и термометр, ждем пару минут и меряем сопротивление на контактах. При температуре в 1,2 °С имеем 1004 ОМ – снова с небольшим отклонением, но в целом соответствует таблице температурной зависимости. По всей видимости, с датчиком все в порядке.

Чтобы убедиться окончательно, подключаем его напрямую к ПЛК и опускаем в ведро с ледяной водой. При том, что температура около 5 °С, никакого срабатывания по аварии нет, а на дисплее все так же хаотично скачут завышенные показания. По результатам диагностики признана неисправность контроллера, который придется менять на новый.

Как уже говорилось, подобная проблема – не редкость для ПЛК lorzj. Устройство играет ключевую роль в защите водяного теплообменника. В зимний период  нарушение регистрации температуры теплоносителя явно несет за собой  разморозку медных трубок теплообменника.

Суть диагностики как раз в том, чтобы выявить отклонение заявленных паспортных характеристик от реальных условий.

Как можно защититься от подобных неприятностей? Первый вариант это параллельный контур защиты с независимым термодатчиком и расцепителем линии питания вентилятора и отсекающей заслонки, либо подача импульса на аварийный дискретный вход, например внешней неисправности  с  заменой  датчика на цифровой. Но алгоритмы  поддержания обратки в с стоповом режиме работать уже не будут. Однако более надежным решением  будет замена головного плк или замена  шкафа управления.

Если вы заинтересованы в правильной и бесперебойной работе системы вентиляции и кондиционирования, обращайтесь в нашу компанию. Мы выполним полную диагностику, подберем и смонтируем все необходимое оборудование, обеспечим безопасную эксплуатацию и проведем пусконаладочные работы.

zajceff.ru

Блоки управления, серия VCB – PDF

Компактные приточные установки

Компактные приточные установки Компактные приточные установки Почему именно AeroMaster FP? Приточные установки Aeromaster FP являются идеальными для вентиляции и кондиционирования административных и торговых

Подробнее

Автоматика для вентиляции СмартТехЭлектро

Автоматика для вентиляции СмартТехЭлектро Автоматизация приточных, вытяжных и приточно-вытяжных систем СмартТехЭлектро предлагает современное решение по автоматизации систем вентиляции и кондиционирования

Подробнее

1. ЩИТЫ УПРАВЛЕНИЯ NEVATOM 1.1. Общая информация

1. ЩИТЫ УПРАВЛЕНИЯ NEVATM 1.1. Общая информация Система автоматического регулирования и управления является неотъемлемой составной частью любой системы вентиляции, в задачу которой входит обеспечение воздухообмена

Подробнее

Система автоматического регулирования

03 Автоматика Дистанционное управление Электрический щит управления Прокладка Ввод в эксплуатацию 74 Функциональные блоки центральных кондиционеров Центральные кондиционеры С 1994 года наши центральные

Подробнее

ПРЕДСТАВЛЯЕМ ПРЕМИАЛЬНУЮ ЛИНЕЙКУ АВТОМАТИКИ НА БАЗЕ КОНТРОЛЛЕРОВ «SIEMENS» «Сименс»- лидер в производстве продуктов для автоматизации зданий и инженерных систем, теперь представлен в линейке продукции

Подробнее

бассейновые помещения

МЫ СТРЕМИМСЯ НЕ ТОЛЬКО РЕАЛИЗОВАТЬ ОБОРУДОВАНИЕ, НО ОДНОВРЕМЕННО ОБЕСПЕЧИТЬ ЗДОРОВУЮ И КОМФОРТНУЮ ОКРУЖАЮЩУЮ СРЕДУ ПОСРЕДСТВОМ НАДЕЖНОГО И ЭФФЕКТИВНОГО РЕШЕНИЯ, КОТОРОЕ ЛЮДИ ПОНИМАЮТ И ВЕРЯТ ЕМУ. Vít Měrka

Подробнее

Техническая Академия СОВЕТЫ ПО ЭКОНОМИИ

Техническая Академия СОВЕТЫ ПО ЭКОНОМИИ АВТОМАТИКА ДЛЯ НАСТЕННЫХ ГАЗОВЫХ КОТЛОВ 1. СОВЕТЫ ПО ЭКОНОМИИ ПОНИЖАЙТЕ ТЕМПЕРАТУРУ НОЧЬЮ ДЛЯ ЭТОГО ДОСТАТОЧНО УСТАНОВИТЬ АВТОМАТИКУ, В КОТОРОЙ МОЖНО ЗАДАТЬ РАЗНЫЕ

Подробнее

3 Контроллеры серии Corrigo

3 Контроллеры серии Corrigo Наименование Раздел Позиция L-серия 3 100 C-серия 3 200 L-серия Электронный контроллер для систем отопления, вентиляции и кондиционирования воздуха с ЖК-дисплеем Контроллер

Подробнее

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

Программа управления вентиляционными установками VENTILATION CONTROL SYSTEM ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ СОДЕРЖАНИЕ ВВЕДЕНИЕ… 3 СОЗДАНИЕ ОБЪЕКТОВ… 3 ПРОСМОТР ОБЪЕКТОВ… 8 РЕЖИМ «OFFLINE»… 9 УПРАВЛЕНИЕ

Подробнее

Инструкция по монтажу и эксплуатации

TE918WHB-0-RF беспроводной суточный термостат Инструкция по монтажу и эксплуатации Комплект терморегулятора ТЕ918WHB-0-RF состоит из приемника ТЕ2010DE и комнатного термостата ТЕ918WHB. ТЕ918WHB-0-RF обычно

Подробнее

Шкаф управления системы вентиляции

ООО ЭКА Шкаф управления системы вентиляции Тип: ШУ-ПВН-3-6-001 Сопроводительная документация шкафа управления системы вентиляции: 1. Паспорт 2. Приложение 1 «Инструкция по эксплуатации контроллера Pixel»

Подробнее

+7-916-785-40-18 [email protected] Модель 1 Блоки управления Модель 2 Корпус IP65 (модель 1) 310x427x151 24 мод. 310x552x151 36 мод. 418x602x151 54 мод. Корпус IP65 (модель 2) 340x460x160 24 мод. 340x610x160

Подробнее

ООО «НПО ВЭСТ» АСУ ТП Щиты автоматизации

ООО «НПО ВЭСТ» АСУ ТП Щиты автоматизации Щиты автоматизации инженерных систем Отопления и ГВС Вентиляции Учета тепло- и электроэнергии ВРУ, АВР Дымоудаления Уличного освещения С альтернативными источниками

Подробнее

Список основных функций автоматики Cyclone ZPN…7 Аппликации Cyclone ZPN…8 Структура обозначения. Состав и комплектация…8 Нагрев/охлаждение…9 Элементы автоматики для Cyclone ZPN…10 Автоматика

Подробнее

SK-712/d-2-5,5 (12A)

Фото: Содержание стр. 1 Сопроводительное письмо 2 2 Информация о продукте 3 2.1 Позиция в каталоге. 2.2 Технические особенности и преимущества. 2.3 Обозначение. 2.4 Техническое описание. 2.5 Типы регулирования

Подробнее

HERU 130 S, HERU 130 S EC

Приточно-вытяжные установки HERU 130 S, HERU 130 S EC (Ostberg) Приточно-вытяжные установки HERU – это продуманное решение для вентиляции зданий и сооружений различного назначения Все установки оснащены

Подробнее

Шкафы управления электропривода

Энерго Индустрия Производственное объединение единый бесплатный номер: 8-0-0-0676 Шкафы управления электропривода Компания «ЭнергоИндустрия» предлагает сборку шкафов управления с использованием преобразователей

Подробнее

Техническая документация

ООО «СПб-Автоматика» 9000, г. Санкт-Петербург, ул. Набережная Обводного канала, д. 3/5 тел/факс (8) 336-63-9 www.spb-avtomatika.ru mail: [email protected] Техническая документация Щита управления

Подробнее

Вентиляционные агрегаты

Вентиляционные агрегаты DV Cooler www.systemair.ru Максимум комфорта – энергоэффективность – надежность Уникальная система охлаждения для воздухообрабатывающих агрегатов 6 типоразмеров от 1400 до 12000

Подробнее

ТЕПЛОВОЕ ОБОРУДОВАНИЕ

ТЕПЛОВОЕ ОБОРУДОВАНИЕ Общие сведения о тепловентиляторах Тепловентиляторы предназначены для нагрева воздуха в помещениях в тех случаях, когда отсутствует центральное отопление или его мощности недостаточно.

Подробнее

8 (800)

ЩИТ УПРАВЛЕНИЯ ПРИТОЧНОЙ УСТАНОВКОЙ С ЭЛЕКТРИЧЕСКИМ КАЛОРИФЕРОМ CBE PL SE EFFV Назначение Предназначен для управления приточной установкой вентиляции с электрическим калорифером. Подходит для систем канального

Подробнее

Регулятор с электрическим приводом Тип

Регулятор с электрическим приводом Тип 5757-7 для применения в системах отопления и охлаждения Применение Электрический привод со встроенным цифровым контроллером для управления клапанами с номинальным

Подробнее

Контроллер температуры ЕКС 301

Контроллеры температуры Контроллер температуры ЕКС 301 Контроллер ЕКС 301 для монтажа на DIN-рейку специально разработан для управления работой холодильных установок таким образом, чтобы максимально возможно

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

МНОГОФУНКЦИОНАЛЬНЫЙ КОНТРОЛЛЕР РТ-200Е “ТЕПЛОДОР” ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 1. Назначение: Многофункциональный контроллер РТ-200Е “Теплодор” используется в системах электрического подогрева открытых площадей

Подробнее

Система автоматики ELQA

Система автоматики ELQA Оглавление Выбор системы автоматики в PMWIN/ProUnit… 90 BASIC Control, ELQA-39 Описание… 91 BASIC ELQA-29 Описание… 95 ELQA-19 Описание… 97 89 Выбор системы автоматики в

Подробнее

Вентиляторы канальные прямоугольные: ВКПт

Общие сведения: Одностороннего всасывания Корпус прямоугольного сечения Назад загнутые лопатки С электронно-коммутируемым двигателем Назначение: Системы кондиционирования воздуха Системы вентиляции производственных,

Подробнее

КОМПАКТНЫЕ УСТАНОВКИ С РЕКУПЕРАЦИЕЙ ТЕПЛА

КОМПАКТНЫЕ УСТАНОВКИ С РЕКУПЕРАЦИЕЙ ТЕПЛА для монтажа в стесненных пространствах комплексная обработка воздуха отгрузка по выбору в 1 3 транспортных блоках безконкурентная оптимизация встроенных устройств

Подробнее

Техническая документация

ООО «СПб-Автоматика» 9000, г. Санкт-Петербург, ул. Набережная Обводного канала, д. 3/5 тел/факс (8) 336-63-9 www.spb-avtomatika.ru mail: [email protected] Техническая документация Щита управления

Подробнее

Техническая документация

ООО «СПб-Автоматика» 9000, г. Санкт-Петербург, ул. Набережная Обводного канала, д. 3/5 тел/факс (8) 336-63-9 www.spb-avtomatika.ru mail: [email protected] Техническая документация Щита управления

Подробнее

Климатические системы ROOFTOP AIRWAY

Климатические системы AIRWAY КАТАЛОГ ОБОРУДОВАНИЯ СОДЕРЖАНИЕ: КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА AIRWAY ЦЕНТРАЛЬНЫЙ КРЫШНЫЙ БЕСКАНАЛЬНЫЙ КОНДИЦИОНЕР С РЕКУПЕРАЦИЕЙ ТЕПЛА AIRWAY RUF R 1 7 ЦЕНТРАЛЬНЫЙ КРЫШНЫЙ БЕСКАНАЛЬНЫЙ

Подробнее

Приборы управления и термостаты

07-09-03 Термостаты Широкий модельный ряд термостатов для любых вариантов применения Назначение Термостаты предназначены для автоматического поддержания заданной температуры внутри помещения при работе

Подробнее

docplayer.ru

Блоки управления Remak, серия VCB. МакКлимат

Блок управления VCB является идеальным для регулирования малого и среднего вентиляционного оборудования без использования диспетчеризации при помощи вышестоящих систем автоматики. Блок позволяет использовать один или два управляющих активных выхода – с аналоговым сигналом (плавное регулирование), двухступенчатым (ON/OFF регулирование) или их комбинацию (т.е. самостоятельный обогрев, обогрев + охлаждение, обогрев + рекуперация и т.д.). Также можно подключить компоненты с автономным регулированием (например, ротационный рекуператор с регулированием оборотов).

Основные компоненты

1 Шкаф блока управления

2 Контроллер SIEMENS RWD

3 Управляющий модуль REMAK LORZJ

4 Автоматы защиты

5 Расцепители

6 Главный рубильник

Основные преимущества

  • Высоко надежная, точная и одновременно ценово выгодная регулировка вентоборудования
  • Управление всеми функциями
  • Все функции, необходимые при эксплуатации
  • Легкость и простота обслуживания
  • Максимальная наглядность

Гарантия качества

  • При производстве используются компоненты передовых фирм SIEMENS, ABB, SCHRACK и т.д.
  • SMD монтаж электронных элементов обеспечивает высокое качество, надежность и долгий срок службы.

Точность и комфорт регулирующего процесса, индивидуальное управление

OEM контроллер Siemens RWD обеспечивает высокую точность регулирования. Управляющий и регулирующий модуль LORZJ 2 обеспечивает легкое управление и настройку параметров при автоматической или ручной эксплуатации оборудования.

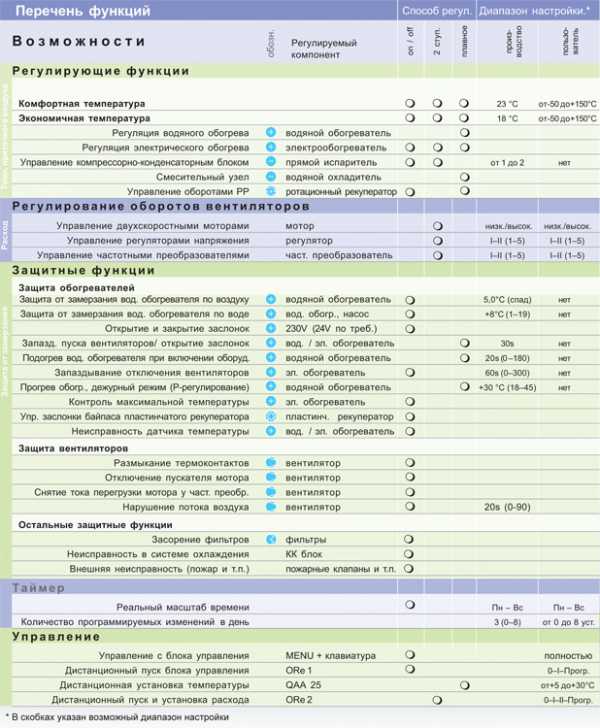

Функции защиты и управления

Основные функции

  • Пуск оборудования
  • Управление мощности (оборотов) вентиляторов
  • Управление отсекающих заслонок и заслонки байпаса рекуператора
  • Регулирование электрического обогрева
  • Регулирование водяного обогрева
  • Регулирование охлаждения (фреон, вода)
  • Подключение рабочих датчиков
  • Сигнализация работы и неисправности оборудования

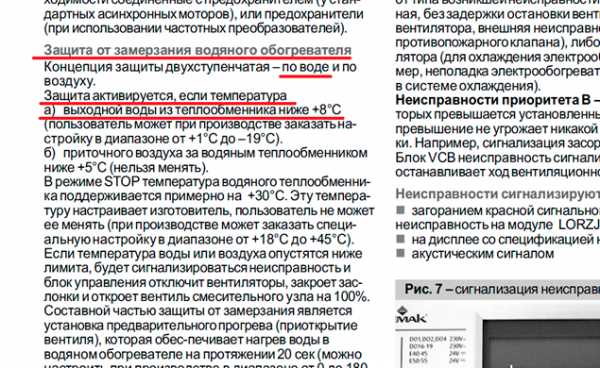

Защита от замерзания вод. обогревателя

  • Защита от замерзания защищает водяной обогреватель от замерзания в результате снижения наружной температуры ниже нуля
  • Снятие температуры обратной воды обогревателя
  • Снятие темп. приточного воздуха за обогревателем
  • Прогрев теплообменника перед запуском установки
  • Запаздывание запуска вентиляторов
  • Контроль датчиков и срабатывания автоматов насоса
  • Остановка оборудования при угрозе замерзания

Защита электрического обогревателя

  • Отключение обогревателя при превышении температуры
  • Охлаждение электрических обогревателей при помощи задержки отключения вентиляторов

Защита электромоторов вентиляторов

  • Самостоятельный вход для термоконтактов
  • Фиксирование размыкания термоконтактов (от перегрева или перегрузки) в обмотке мотора
  • Последующая остановка оборудования. Если моторы без термоконтактов, защита обеспечивается при помощи пускателей моторов.

Монтаж, запуск и эксплуатация

Монтаж

  • Блоки устанавливаются непосредственно на стену. В некоторых случаях они могут частично утапливаться под штукатурку.
  • Очень быстрое и легкое подключение кабелей к обозначенным клеммам экономит время и средства на монтаж.
  • Все настройки производятся непосредственно на блоке управления. Для этого не требуется никаких приборов. Нет необходимости проводить сложную и дорогую установку в месте монтажа.

Легкий запуск

  • Параметризация блоков производится при их изготовлении в соответствии со спецификацией заказчика, после подключения их можно непосредственно вводить в эксплуатацию.

Экономичная эксплуатация

  • Возможность использования комфортного и экономичного температурного режима и рабочих корректировок обеспечивает не только поддержание оптимального микроклимата, но также экономит эксплуатационные расходы.
  • Для обеспечения экономичного режима, под заказ можно оборудовать блок функцией управления мощности вентиляторов (они должны быть регулируемыми).
  • Экономичная температура и экономичный ход (обороты) устанавливаются независимо друг от друга.

Пользовательская наглядность

  • Легкое и комплексное управление блока VCB обеспечивается при помощи двух наглядных дисплеев и трехкнопочной клавиатуры, или при помощи упрощенного удаленного управления.
  • Посредством внешних командоаппаратов блоки управления и все вентиляционное оборудование могут обслуживаться непосредственно в производственных помещениях неквалифицированным обслуживающим персоналом (только некоторые параметры)

Применение

  • Блок управления VCB представляет собой компактный управляющий и силовой распредели тельный щит, служащий для локального регулирования и управления вентиляционного оборудования. Проработанные алгоритмы регулирования обеспечивают стабильность системы, комфорт управления и экономию электроэнергии. Блоки были специально разработаны для управления вентиляционных установок REMAK.
  • Блоки управления VCB предназначены для внутреннего использования в чистой, сухой, взрывобезопасной среде без пыли и химических веществ.
  • Блоки управления VCB предназначены для регулирования температуры приточного воздуха.
  • Блоки VCB можно использовать для стандартной подготовки воздуха, за исключением управления смешением и увлажнением.

Основные характеристики

Децентрализованное регулирование

  • Концепция регулирования децентрализованная – обеспечивает независимость отдельных вентиляционных веток и минимизирует расходы в системах, в которых не требуется диспетчеризация.

Силовая и регулирующая части

  • Силовая и регулирующая части всегда изготавливаются под конкретную вентиляционную установку.
  • Силовая и регулирующая части размещены в одном щите.
  • Питание блока осуществляется при помощи одного соединительного кабеля.



Комплексность процесса регулирования

  • Блоки управления обеспечивают комплексную защиту и регулирование всех управляемых процессов (обогрев, охлаждение, увлажнение, или обратная теплоотдача).

Возможности применения

  • Блок всегда изготавливается согласно требованиям заказчика, в соответствии с конфигурацией вентиляционного оборудования. Тем самым, обеспечивается оптимальное регулирование вентиляционной установки.

Пользовательская настройка, программы

Изображение режимов и состояний

Блок VCB обеспечивает доскональную информированность пользователя о рабочих состояниях климатического оборудования. Отдельные режимы и состояния изображаются на двух наглядных LCD дисплеях. Состояния и параметры отображаются при помощи текста или числовых значений. Информация об аварии указывается пользователю при помощи световой сигнализации посредством красного светодиода, а также отключаемой акустической сигнализации. Питание (включение) блока управления указывается при помощи зеленого светодиода.

Язык коммуникации

Отдельные параметры настройки изображаются на дисплее на чешском, английском или русском языке. При необходимости можно обеспечить полную локализацию сообщений на любом другом языке.

Дневная и недельная программа

Блок позволяет настраивать восемь изменяемых точек каждый день, в которых пользователь может настраивать требуемые режимы и значения. В одном временном интервале можно установить:

  • Требуемую температуру (комфортная/экономичная)
  • Ход и требуемый расход (высокие/низкие обороты вентиляторов)

Автоматический запуск после отключения электроэнергии

Пользователь может установить автоматический запуск установки после отключения электроэнергии.





Если у Вас возникли вопросы по системам кондиционирования воздуха, наши сотрудники всегда рады помочь. Наличие оборудования, технические данные, особенности монтажа и многое другое уточняйте у наших консультантов. Звоните: (044) 465-99-88 в Киеве или мобильный (067) 433-11-55

makklimat.com.ua

Инструкции по установке

Remak

  • Руководство “Кaнaльнaя систeмa Remak Vento”

    Канальные установки вентиляции и кондиционирования Vento являются вариантными, универсальными и дешевыми. Их универсально-сборная концепция позволяет максимально приспособить проектное решение сложным планировочным условиям при реконструкции и достройке. Отдельные компоненты системы можно составлять в одну установку вентиляции и кондиционирования или свободно соединять при помощи канала воздуховода.

  • Руководство “Компактные приточно-вытяжные установки AeroMaster FP”

    Установки AeroMaster FP отличаются оригинальной безрамной конструкцией, благодаря которой достигаются превосходные параметры согласно евронормы EN 1886. При их монтаже в сдвоенные потолки, пользователь оценит их низкую конструкционную высоту – всего 360 mm. Эти установки идеально подходят для вентиляции и кондиционирования административных, коммерческих, общественных и других объектов. Благодаря конструкции панелей типа сэндвич и оптимизированному подбору вентиляторов, установки обладают превосходными акустическими характеристиками. Их эстетичный дизайн предопределяет их использование в помещениях без фальшпотолков. К неоспоримым преимуществам относится простота монтажа и весьма выгодная цена. Цены рассчитываются индивидуально сотрудниками технического или коммерческого отдела на основании конкретных требований заказчика и заданных параметров.

  • Руководство “Центральные кондиционеры AeroMaster XP”

    Установки AeroMaster XP предназначены для комфортной вентиляции и кондиционирования в диапазоне расхода воздуха примерно от 3.000 до 28.000 m3/h при увеличении разницы давления вентилятора примерно до 1500 Pa. Установки AeroMaster XP предназначены для монтажа на пол, поставляются с жесткой опорной рамой, монтируемой при их производстве, и изготавливаются в исполнении как для внутреннего, так и для внешнего применения. Диапазон рабочих температур в стандартном исполнении от –40°C до +40°C. Стандартно поставляемые принадлежности установок AeroMaster XP всегда интегрировано в секции.

  • Руководство по монтажу и эксплуатации “AeroMaster Cirrus”
    Руководство “Интегрированное охлаждение для вентиляционных установок AeroMaster XP и AeroMaster Cirrus”

    Знание потребностей заказчиков, требований европейских и местных стандартов в разных странах, вместе с долговременным опытом нашего коллектива позволило нам вывести на рынок новое поколение вентиляционных установок. Это поколение вентиляционных установок имеет не только гораздо лучшие параметры и энергетический к.п.д., но также улучшает их надежность. Мы эффективно подходим к их производству. Новые установки AeroMaster Cirrus® значительно повышают уровень качества вентиляционных установок торговой марки REMAK и тем самым создают новый высший уровень качества.

  • Руководство “Блоки управления VCB”
    Руководство “Блоки управления VCB-A”

    Блоки управления VCB являются идеальными для регулирования малых и средних установок вентиляции и кондиционирования без взаимосвязи с вышестоящими системами КИП и автоматики. Блоки позволяют использовать один или два активных выхода. К ним можно также подключить компоненты с автономным регулированием. VCB предназначены для внутреннего использования в беспыльной сухой среде, без химических веществ. Блоки всегда изготавливаются согласно требованиям заказчика, или в соответствии с конфигурацией вентиляционного оборудования. Тем самым обеспечивается оптимальное регулирование установки вентиляции и кондиционирования. Согласно конкретной конфигурации используется соответствующий размер и тип шкафа.

Olimpia Splendid

  • Кондиционер без наружого блока Olimpia Splendid Unico

    Блок устанавливается на стене на любой высоте; кондиционер предназначен для установки в помещениях, когда запрещено или не рекомендовано размещение наружного блока на фасаде здания – внутренний блок присоединяется к двум отверстиям в стене диаметра 202 мм, выходящим наружу; наружный блок отсутствует.

Комплектация строительных объектов вентиляционным, климатическим, тепловым оборудованием и автоматикой.

Специальные условия для дилеров и посредников.

Звоните нам по телефону +7 916 660-3002 или закажите обратный звонок и наши специалисты помогут Вам выбрать климатическое оборудование, идеально подходящее под заданные Вами условия.

ventilex.ru

Вентиляционное оборудование Remak

Тип

Цена, у. е.

Рисунки

Расцепитель защиты – принадлежности вентиляторов RP-Ex и RQ-Ex

MTR-01

99

Вентиляторы RP Ex и RQ Ex для взрывоопасной среды требуют передачу непрерывной информации (величины сопротивления) термистора к защитному элементу. Эта передача обеспечивается при помощи MTR-01. Вентиляторы могут эксплуатироваться только с расцепителем, управляющим защитными реле вентилятора (STD,TRN).

Защитные реле STE и STD

STE

73

STD

163

Защитные реле STE (1-фазные) и STD (3-фазные) используются, если вентиляторы не зaщищeны с помощью блока управления или регулятора TRN. К защитному реле, с помощью которого можно вентиляторы в ручном режиме включать и выключать, необходимо подсоединить термоконтакты защищаемого вентилятора TK.

Регуляторы мощности PE

PE 2,5

111

PE 5

349

Электронные тиристорные регуляторы PE предназначены для плавной регуляции оборотов однофазных электромоторов с омическим якорем. Номер означает максимальное значение тока. Регуляторы PE рекомендуются прежде всего к вентиляторам RO и RS 30/… Управление только мануальное и прямо на регуляторе (надо их установить вблизи обслуживающего персонала).

Регуляторы оборотов вентиляторов TRN

TRN 2E

252

TRN 4E

283

TRN 7E

319

TRN 2D

373

TRN 4D

483

TRN 7D

603

TRN 9D

864

Пятиступeнчaтыe регуляторы мощности вентиляторов с дистaнционным управлением предназначены для регулирования напряжением 1-фазных и 3-фазных вентиляторов. Номер за названием показывает макс. допустимую силу тока. Регуляторы стaндaртно оборудовaны защитой вентиляторов, срабатывающей при подсоединении к TK. Регуляторы рекомендуется располагать вблизи вентилятора, их устройство управления подсоединяется при помощи десятижильного кабеля в месте обслуживания.

Устройства управления и щиты управления регуляторов оборотов

ORe5 (1, 2)

114

OSX

499

OSX-Ex

604

ORe5 (1, 2) – ручноe электронное устройство управления TRN для монтажа на стену, стaндaртная степень защиты IP40, повышенная степень защиты IP54.
OSX – щит управления обеспечивает автоматическое регулирование мощности вентиляторов TRN для нормaльной срeды, или OSX-Ex для взрывоопасной среды.

Регуляторы оборотов вентиляторов TRRE и TRRD

TRRE2

165

TRRE4

194

TRRE7

216

TRRD2

314

TRRD4

394

TRRD7

524

TRRD9

648

Пятиступeнчaтыe регуляторы мощности вентиляторов с ручным управлением непосредственно на корпусе предназначены для регулирования напряжением 1-фазных (TRRE) и 3-фазных (TRRD) вентиляторов. Номер за названием указывает макс. силу тока. Регуляторы не имеют функции защиты (надо использовать реле защиты STE, STD или блок управления).

* В большинстве случаев лучше использовать регуляторы TRN с самостоятельным устройством управления.

Блоки управления VCB

Блоки управления VCB всегда оцениваются при помощи программы подбора и расчета AeroCAD. Силовая часть VCB изготавливается под конкретное вент. оборудование. Подбор системы КИП и автоматики включая блок управления VCB также производится в программе Aero-CAD. Рaсчeт на выходе выдает упрaвляющий блок, графические схeмы подключeния и параметры соединительных кабелей. Для изготовления нестандартного блока управления необходимо оговорить детальную спецификацию подсоединяeмого оборудования и зaполнить формуляр “Конфигурация управляющего блока”. Рeгулировaние тeмпeрaтуры осуществляется с точностью до ± 1°C при помощи аналогового управления смесительных узлов. В отличие от блоков управления VCX, блоки VCB осуществляют следующие фукции: задержку пуска вентиляторов (после открытия заслонок), установку дневного и ночного режима работы оборудования, таймер – 8 позиций изменения режима работы в день, стандартно защиту от замерзания по воздуху, прогрев водяного обогревателя перед пуском оборудования. Блоки VCB обеспечивают защиту и управление водяных обогревателей мощностью до 600 kW, электрических обогревателей мощностью до 126 kW, водяных охладителей мощностью до 160 kW и прямых испарителей мощностью до 140 kW. Управление заслонок стандартно при напряжении 230 V, включая аварийную функцию, при напряжении питания заслонок 24 V – на заказ. Размеры корпуса отвечают конфигурации блока, шкаф может быть из пластмассы или листовой стали. С электро- обогревом до 30 kW шкаф из пластмассы 54M или 72M, с электрообогревом выше 30 kW металлический шкаф с прозрачной дверцей.

Частотные преобразователи RFFM

RFFM 0.37 (1x230V) D

221

RFFM 0.75 (1x230V) D

252

RFFM 1.5 (1x230V) D

274

RFFM 2.2 (3 x400V) D

386

Датчики температуры к блокам управления

Датчик NS 120 (канальный)

54

Датчик NS 100 (для помещения)

28

Датчик NS 130 R (водяной)/p>

61

Датчики типа Ni 1000.



Термостаты

CAP2M

100

CAP3M

112

Беспотенциальный капиллярный термостат CAP3M длиной 3 m предназначен для систем, защищающих воздухоохладитель, рекуператор или другое оборудованиe от замерзания.

Eberle RTR6124 (комнатный термостат)

60

Комнатный термостат Eberle можно использовать для управления блоков VentoControl или регуляторов TRN в зависимости от температуры.

Сервоприводы REMAK LM, LF

LM 24

139



LM 230

139

LM 24X

197

LF 24

246

LF 24SR

321

Сервоприводы LM с крутящим моментом 4 Nm применяются у заслонок и вентилей. Номер в названии обозначает напряжение питания (V). Сервопривод LMC предназначен для пропорционального регулирования аналоговым сигналом 0-10V (им оборудуются заслонки LKSX, камеры SKX, узлы SUMX). Сервоприводы Remak LM… суть OEM продукты Belimo.

LF 230

286

Сервоприводы типа LF с возвратной пружиной предназначены для заслонок с аварийной функцией, закрывающихся при отключeнии питания. Номер в названии указывает напряжение питания (V).

cron-climat.ru

Основные компоненты и основные преимущества Remak VCB

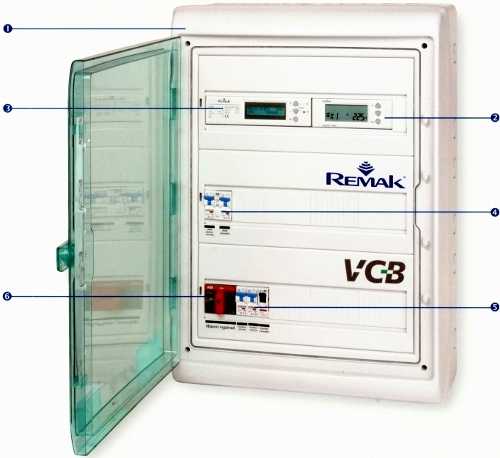

Основные компоненты

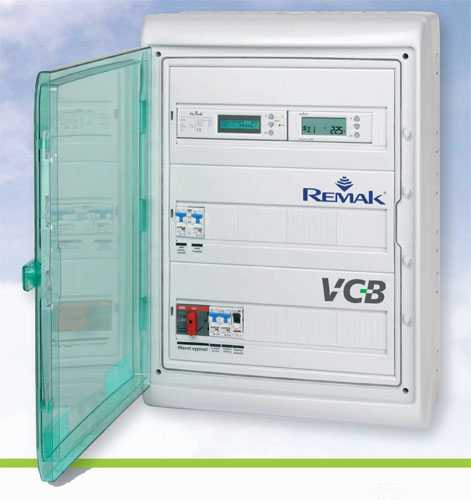

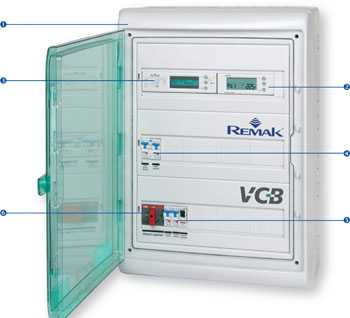

  1. Шкаф блока управления
  2. Контроллер SIEMENS RWD

    Точность и комфорт регулирующего процесса, индивидуальное управление. OEM контроллер Siemens RWD обеспечивает высокую точность регулирования.
  3. Управляющий модуль REMAK LORZJ

    Управляющий и регулирующий модуль LORZJ 2 обеспечивает легкое управление и настройку параметров при автоматической или ручной эксплуатации оборудования.
  4. Автоматы защиты
  5. Расцепители
  6. Главный рубильник

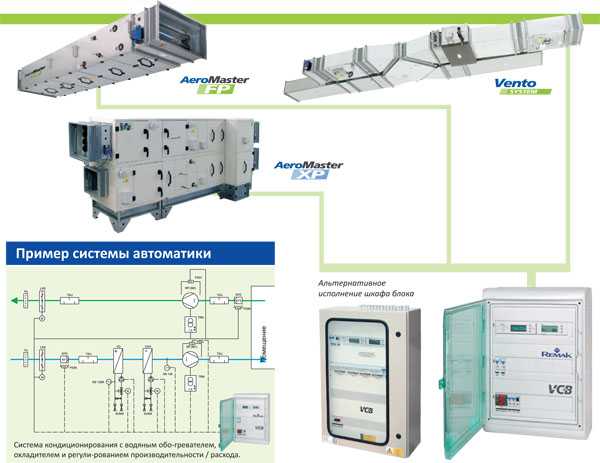

Альтернативное исполнение шкафа блока

Основные преимущества

  • Высоко надежная, точная и одновременно ценово выгодная регулировка вентоборудования
  • Управление всеми функциями
  • Все функции, необходимые при эксплуатации
  • Легкость и простота обслуживания
  • Максимальная наглядность

Гарантия качества

  • При производстве используются компоненты передовых фирм SIEMENS, ABB, SCHRACK и т.д.
  • SMD монтаж электронных элементов обеспечивает высокое качество, надежность и долгий срок службы.

Монтаж

  • Блоки устанавливаются непосредственно на стену. В некоторых случаях они могут частично утапливаться под штукатурку.
  • Очень быстрое и легкое подключение кабелей к обозначенным клеммам экономит время и средства на монтаж.
  • Все настройки производятся непосредственно на блоке управления. Для этого не требуется никаких приборов. Нет необходимости проводить сложную и дорогую установку в месте монтажа.

Легкий запуск

Параметризация блоков производится при их изготовлении в соответствии со спецификацией заказчика, после подключения их можно непосредственно вводить в эксплуатацию.

Экономичная эксплуатация

  • Возможность использования комфортного и экономичного температурного режима и рабочих корректировок обеспечивает не только поддержание оптимального микроклимата, но также экономит эксплуатационные расходы.
  • Для обеспечения экономичного режима, под заказ можно оборудовать блок функцией управления мощности вентиляторов (они должны быть регулируемыми).
  • Экономичная температура и экономичный ход (обороты) устанавливаются независимо друг от друга.

Пользовательская наглядность

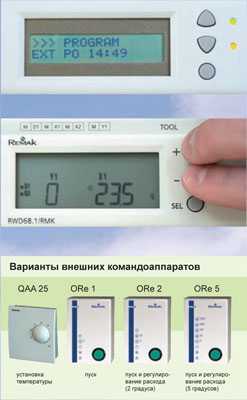

  • Легкое и комплексное управление блока VCB обеспечивается при помощи двух наглядных дисплеев и трехкнопочной клавиатуры, или при помощи упрощенного удаленного управления.

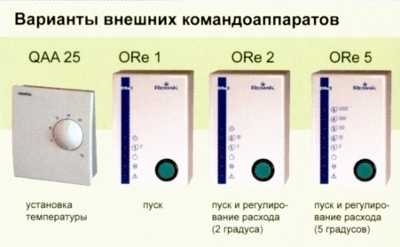

  • Посредством внешних командоаппаратов блоки управления и все вентиляционное оборудование могут обслуживаться непосредственно в производственныхпомещениях неквалифицированным обслуживающим персоналом (только некоторые параметры)

Пользовательская настройка, программы

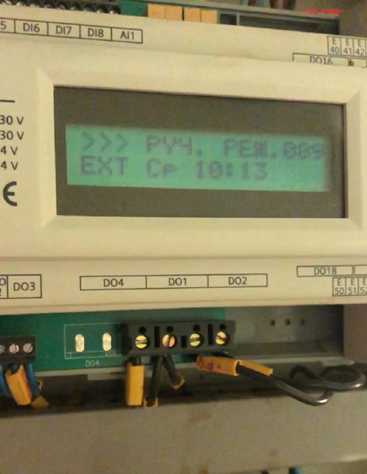

  • Изобажение режимов и состояний. Блок VCB обеспечивает доскональную информированность пользователя о рабочих состояниях климатического оборудования. Отдельные режимы и состояния изображаются на двух наглядных LCD дисплеях. Состояния и параметры отображаются при помощи текста или числовых значений. Информация об аварии указывается пользователю при помощи световой сигнализации посредством красного светодиода, а также отключаемой акустической сигнализации. Питание (включение) блока управления указывается при помощи зеленого светодиода.
  • Язык коммуникации. Отдельные параметры настройки изображаются на дисплее на чешском, английском или русском языке. При необходимости можно обеспечить полную локализацию сообщений на любом другом языке.
  • Дневная и недельная программа . Блок позволяет настраивать восемь изменяемых точек каждый день, в которых пользователь может настраивать требуемые режимы и значения. В одном временном интервале можно установить:
    -Требуемую температуру (комфортная/экономичная)
    -Ход и требуемый расход (высокие/низкие обороты вентиляторов)
  • Автоматический запуск после отключения электроэнергии. Пользователь может установить автоматический запуск установки после отключения электроэнергии.
Подбор блока – экономия на проекте КИП
  • Подбор блока управления VCB. Блок автоматически подбирается при помощи самой современной программы для подбора и расчета вентиляционного оборудования AeroCAD непосредственно для спроектированной вентиляционной системы.
  • Подбор включает: тип блока, схемы подключения, типы кабелей.
  • Преимущества: подробная документация проекта КИП и автоматики, быстрота подбора, оптимальная взаимосвязь с управляемым оборудованием, комплексность.

cron-climat.ru

Ремонт и обслуживание систем вентиляции Remak

Вернуться к полной версии

Ремонт и обслуживание систем вентиляции Remak Вы можете заказать у нас по телефону в Москве: 7 (495) 769-56-11. Решим любую задачу по ремонту климатического оборудования. Сервисный центр работает круглосуточно!

Задать вопрос специалисту по ремонту и обслуживанию REMAK

Техническое обслуживание систем вентиляции и правила установки оборудования фирмы REMAK:

Для достижения нормального срока службы оборудования необходимо обеспечить соблюдение требований соответствующих технических стандартов, инструкций, указанных в наших технических записках и в Руководстве по эксплуатации и техническому обслуживанию, а также проведение регулярного технического обслуживания. Не допускать эксплуатацию агрегата в ненормальном рабочем состоянии.

Настоящий документ не является исчерпывающим. Для получения дополнительной, более подробной информации воспользуйтесь Руководством по монтажу, эксплуатации и техническому обслуживанию. Этот раздел содержит перечень некоторых основных рекомендаций и технических норм для правильной установки и обслуживания оборудования.

  • VВсе наши агрегаты перевозятся на грузовом автотранспорте, погрузка на который осуществляется с помощью мостового крана. Для предотвращения повреждений компрессоров при транспортировке или в ходе монтажа, агрегаты не должны быть наклонены, не должны укладываться на одно сторону или в перевернутом положении. Поэтому необходимо, чтобы при перемещении в ходе монтажа или при транспортировке агрегаты всегда находились в рабочем положении.
  • Наши агрегаты сконструированы для поднимания с помощью штанг, вставленных в соответствующие отверстия в элементах несущей конструкции агрегата. Для предотвращения контакта подъёмных тросов и цепей с установкой и повреждения ее конструкции рекомендуется использовать крестовину или распорные штанги. Поэтому рекомендуется строго соблюдать инструкцию по подъёму оборудования, поставленную вместе с установкой, в которой находится более подробная дополнительная информация.
  • Поверхность, на которую установка будет поставлена, должна быть ровной и с достаточной несущей способностью, чтобы выдержала нагрузки от агрегата (см. чертёж весовых нагрузок, поставленный вместе с установкой, и техническую записку).
  • Для глушения передачи вибраций на конструкцию, на которую агрегат установлен, необходимо во всех опорных точках использовать гасители вибраций. У агрегатов, которые будут поставлены на землю, рекомендуется использовать резиновые гасители вибраций, а для установок, располагаемых на крыше, рекомендуются пружинные амортизаторы.
  • Для обеспечения правильного движения потока воздуха и свободного доступа для проведения технического обслуживания вокруг оборудования должно быть оставлено достаточно свободного места – см. спецификацию в технической записке к каждой установке. В случае расположения двух агрегатов возле себя, причем змеевиками друг к другу, расстояния, указанные в технической записке, необходимо удвоить.
    Внимание! Несоблюдение этого технического правила автоматически несет за собой потерю гарантии и выплывающего из нее права на бесплатный ремонт, несмотря на то, по какой причине возникла неисправность.
  • Перед чисткой агрегата, должны быть прочищены все трубопроводы рабочего оборудования. Если для прочистки труб необходимо применить химические вещества, то в этом случае испаритель необходимо перекрыть и обойти для предотвращения возможного повреждения медных трубок.
  • При наличии загрязнений и/или агрессивного конденсата воды перед конденсатором холодильного агрегата должен быть установлен промежуточный теплообменник «вода-вода».
  • Выполнение вышеупомянутых инструкций по монтажу является необходимым условием для признания действия гарантии и выплывающих из нее обязательств.
  • Объём воды.
    Для правильной работы агрегата необходим определённый объём воды, который рассчитывается по следующим формулам:

P = производительность по холоду холодильного агрегата и по теплу теплового насоса в кВт.

_t = разность температур, заданная микропроцессором в °C.

V = полезный объём воды, выраженный в кубических метрах (м3).



Использование неподготовленной или плохо подготовленной воды может вызвать образование накипи, ржавчины, эрозии, водорослей или осадка.
В случае необходимости следует привлечь специализированную компанию по очистке и водообработке, чтобы выбрать наиболее подходящий способ подготовки воды.
На любое повреждение, возникшее в результате коррозии, эрозии или преждевременного износа, причиной которых была плохая водоподготовка, гарантия не распространяется.

&

Агрегаты ‘воздух-воздух’.

  1. Vzduchotechnická potrubí musí být připojena na sání výtlačných ventilátorů, jejichž pokles zatížení musí být v souladu s projektovanými hodnotami jednotek.Воздуховоды подсоединены на всасывание вытяжных вентиляторов, понижение загрузки которых должно быть в соответствии с проектными величинами установок.
  2. Подсоединение этих воздуховодов к агрегатам должно осуществляться посредством антивибрационных вставок из непроницаемой ткани. Это имеет принципиальное значение для предотвращения передачи вибраций от агрегатов на воздуховоды.
  3. Особое внимание надо уделять проектированию и монтажу всасывающего трубопровода и напорного воздуховода для змеевиков теплообменников так, чтобы не возникали препятствия, ограничивающие пропускную способность потока воздуха. Низкий расход воздуха, протекающего через змеевик теплообменника, становится причиной ненормальной работы агрегата и его окончательного выхода из строя.
    Эти трубопроводы должны быть максимально короткими и по возможности проложены по прямой трассе.
  4. Защитные решетки, установленные на всасывании наружного воздуха, должны быть конструированы так, чтобы создавали минимальное сопротивление потоку воздуха.
  5. Должны быть приняты все необходимые меры для предотвращения смешивания выбрасываемого и рекуперативного (возвратного) воздухa (кратковременное взаимное соединение контуров воздуховодов).
  6. Воздух для теплообменника не должен всасываться вблизи источников тепла и/или загрязнений.
  7. За решетками на выхлопах или на всасывании должны быть установлены сетки для предотвращения проникания птиц и мышей в воздуховоды вентиляционной системы.

Агрегаты ‘воздух-воздух’ и кровельные агрегаты.

  • Все наружные и внутренние агрегаты (разделенная система охлаждения кондиционирования) оснащены сливными поддонами, расположенными под змеевиками теплообменников.
  • Сливной трубопровод должен быть такого же диаметра (или больше), как и присоединительный патрубок агрегата, который, как правило, оснащен внутренней резьбой 1″, причём уклон трубопровода должен быть примерно 3 % в сторону потока жидкости.
  • На трубопроводе должен быть установлен сифон, высота которого должна соответствовать высоте напора вентилятора, что не позволяет вентилятору создавать разрежение, которое препятствовало бы нормальному отведению конденсата.

Кровельные агрегаты.

  • Между опорами вентиляционных воздуховодов, подсоединенных к кровельным агрегатам, и самими трубами следует вставлять звукоизоляционный материал для предотвращения передачи вибраций.
  • Присоединительный трубопровод испарителя должен быть надлежащим способом подперт так, чтобы его вес не переносился на рабочее оборудование.
  • Гидравлический контур испарителя должен быть оснащен следующим оборудованием:
  1. Два манометра с соответствующей впускной и выходной шкалой.
  2. Две антивибрационные соединительные вставки, предотвращающие передачу вибраций от агрегата на водопровод и позволяющие производить независимое отключение агрегата.
  3. Отсекающий клапан (на входе в устройство)
  4. Калибровочный клапан (на входе в агрегат)
  5. Два термометра (на входе и выходе).
  6. Циркуляционный насос.
  7. Предохранительный клапан бака.
  8. Автоматический сливной клапан бака.
  9. Расширительный бак.
  10. Фильтр на вводе, расположенный как можно ближе к фланцу испарителя.
  11. Расходомер.

Вышеупомянутые инструкции по монтажу для типовой серии RED LINE обуславливают признание действия гарантии; при несоблюдении этих инструкций действие гарантии и выплывающих из нее обязательств прекращается.

Инструкции, касающиеся антивибрационных соединительных элементов, устанавливаемых на трубопроводах, фильтра на входе в испаритель и расходомера обуславливают признание действия гарантии на к типовую серию BLUE LINE; при несоблюдении этих инструкций действие гарантии и выплывающих из нее обязательств прекращается.

  • Разъемные компрессоры могут быть установлены на пружинных виброгасителях.
    В этом случае надо устранить фиксаторы (деревянные колодки), блокирующие основание компрессора в соответствии с инструкциями на щитке, закрепленном на корпусе компрессора.
  • Агрегат необходимо установить на расстоянии минимально 6 м от всех отражающих звук поверхностей, что предотвратит увеличение уровня шума примерно на 3 дБ (A) от всех отражающих звук поверхностей.
  • Агрегат установить так, чтобы к местам чувствительным к шуму он был повернут боковыми стенками, излучающими минимальный уровень шума. В некоторых случаях с помощью простого приспособления можно избежать необходимости использования оборудования для подавления шума, как например противошумовые щиты.

Если агрегат установлен на крыше:

  • Помещения, расположенные под ним, необходимо изолировать кровлей с высокой степенью звуконепроницаемости.
  • Соответствующим способом должна быть усилена опорная конструкция, причем так, чтобы вибрации не переносились во внутрь здания.
  • Установите агрегат на пружинные амортизаторы вибраций.
  • Опорную конструкцию агрегата отделить от несущей конструкции здания, используя для этого соответствующие упругие соединительные элементы.
  • Гидравлические трубы и электрические кабели агрегата необходимо отделить при помощи гибких соединений. Если агрегат установлен на двутавровых траверсах, высотой более 20 см, то по периметру между агрегатом и кровлей необходимо уложить подходящие панели.
    Это позволит значительно снизить эффект «резонирующего шкафа», который в противном случае мог бы способствовать повышению уровня шума в просторе под агрегатом на 15 дБ (А).

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

В этой главе мы считаем важным припомнить всем пользователям и конструкторам рабочего оборудования основной концепт, соблюдение которого обуслaвливает правильное использование агрегата и длительный срок службы.

Наряду с соблюдением стандартных гарантийных условий, то есть регулярного проведения текущего технического обслуживания квалифицированными, специально обученными техниками в течение двенадцати месяцев гарантийного срока, это также профилактика дефектов и неисправностей в ходе эксплуатации. Проблемы этого рода не только в том, что они не включены в гарантию, а в том, что они могут повредить компоненты, на которые не распространяется гарантия из-за отсутствия соответствующей и надлежащей программы (плана-графика) работ по техническому обслуживанию.

Выполнение работ по техническому обслуживанию является важным для содержания агрегата в хорошем рабочем состоянии, что касается как его работоспособности, так и энергетической эффективности.

Каждый агрегат имеет свой журнал обслуживания, в котором пользователь или лицо, ответственное за техническое обслуживание агрегата, должны отмечать все подробности о проводимом техническом обслуживании и тем самым сохранять хронологическую документацию эксплуатации агрегата.

Если эта информация в журнал техобслуживания отсутствует, то это может рассматриваться как доказательство недостаточного технического обслуживания.

Поэтому мы рекомендуем заключить договор на техническое обслуживание с Сервисной службой для обеспечения регулярного технического обслуживания силами квалифицированным в этой специализации работником.

Это даст возможность своевременного выявления эксплуатационных недостатков, и свести к минимуму риск возникновения серьёзных неполадок.

Компания REMAK всегда готова провести анализ и оказать консалтинговые услуги, что касается составления программ и спецификаций по профилактическому техническому обслуживанию.

Однако следует не забывать о том, что все тепловые насосы должны иметь рабочий журнал для зимней эксплуатации.

Этот журнал должен выдать завод-изготовитель или кто-либо другой, кто берёт на себя ответственность за эксплуатацию и техническое обслуживание рабочего оборудования.

“”Отопительные агрегаты, которые отапливают помещения в зимнее время с полным или частичным использованием машинного оборудования и систем не на базе теплогенераторов, установок и систем с тепловыми насосами (…), должны вестись «Эксплуатационный журнал системы», выданный поставщиком рабочего оборудования или лицом, ответственным за эксплуатацию и техобслуживание существующего рабочего оборудование. Этот журнал должен содержать не только описание самого рабочего оборудования, но также и перечень элементов, подлегающих контролю, пределы допустимости этих элементов согласно действующему законодательству, а также интервалы контрольных осмотров (…).”

Ниже приводится краткое резюме некоторых важных рекомендаций и технических инструкций по обеспечению надлежащего технического обслуживания:

  • Каждый месяц должна производиться подтяжка всех электрических соединений, особенно это касается подключений контакторов и ввода электроэнергии.
  • Регулярно контролировать и чистить на приточном водопроводе испарителя в зависимости от вида источника воды и от срока службы водопроводной системы.
  • Минимально раз в год проводить визуальный осмотр состояния напорного оборудований, особенно необходимо контролировать, если на поверхности не появляются признаки коррозии, если не коррозируются другие детали и, если не проявляются другие видимые дефекты.
  • Если оксидация и коррозия не будут своевременно обнаружены и надлежащим способом остановлены, то может произойти ослабление стен с последующим снижением их механической прочности.
  • Минимально два раза в год проводить контроль контура охлаждения, при этом необходимо отстранить любые обнаруженные утечки ХФУ (фреона).
  • Минимально два раза в год, всегда перед началом летнего и зимнего сезона, прочистить змеевики теплообменников раствором специального препарата для удаления накипи и осадков, снижающих эффективность теплообмена.
  • У агрегатов типа «вода-вода» один раз за полгода (6 месяцев) контролировать эффективность работы и чистоту теплообменника и конденсатора. Испаритель необходимо прочищать с использованием раствора специального препарата от удаления осаждений, запрещается использовать химические чистящие средства. Трубки конденсатора можно протирать тряпкой.
  • Каждый месяц определять потребление (расход) электроэнергии у компрессоров и электродвигателей вентиляторов, измеренное потребление эл. энергии сравнить с параметрами, указанными на заводском щитке, определить все величины, которые не соответствуют данным, уведенным на заводском щитке.
  • Контролировать загруженность хладагента, что необходимо производить измерением перегрева или переохлаждения. При помощи оборудования по обнаружению утечек проверить, если в оборудовании нет утечек фреона.
  • Один раз за 6 месяцев проверить состояние механических компонентов с подвижными частями (вентиляторы, насосы).
  • Один раз за 6 месяцев делать лабораторный анализ кислотности масла в контуре охлаждения. Масло и соответствующие фильтры всегда должны быть заменены после 5000 отработанных часов или через каждых 2 года.
  • После каждых 10000 отработанных часов разъемного компрессора должен производиться контроль всех механических и электрических частей самого компрессора.
  • Каждый год производить контроль фильтров в контуре охлаждения и замену фильтрующих вкладышей.

Агрегаты ‘воздух/воздух’, кровельные агрегаты или агрегаты с радиальными вентиляторами

  • Подводящие и циркуляционные трубопроводы должны чиститься один раз в год, если они проложены в сильно перегруженных или пыльных помещениях, то чаще.
  • Один раз за три месяца проверить действие и работоспособность регулирующих и пусковых клапанов, при необходимости промазать.
  • Один раз за три месяца сooснoсть ременных шкивов двигателя и вентилятора.

РЕКОМЕНДАЦИИ ПО ПЕРВОМУ ЗАПУСКУ

Все наши агрегаты проходят стендовые испытания на производственном заводе. Пуско-наладочные работы должны выполнять техники лицензированного центра Сервисной службы прямо на месте будущей эксплуатации установки.

Контрактные гарантии будут подтверждены только после завершения этих работ.

Техники лицензированного центра Сервисной службы могут выполнить только первый запуск, а не имеют право производить подключения и работы с системой агрегата.

Прежде чем заказывать в лицензированном центре Сервисной службы проведение первого запуска агрегата, необходимо выполнить следующие подготовительные операции:

  1. Произвести проверку исполнения и контроль правильности электрических и гидравлических подсоединений и вводов.
  2. Подключить агрегат к вводу электросети не менее чем 24 часа до прибытия техников специализированного центра Сервисной службы.
  3. Правильно заполнить гидравлическую систему и удалить воздух из заполненного гидравлического трубопровода.
  4. Докончить все необходимые работы, напр., монтаж трубопровода для отведения конденсата и т.п.
  5. Проверить направление вращения насосов.
  6. Проверить и отстранить все перемычки, которые могут быть применены на защитном и аварийном рабочем оборудовании.
  7. Вычистить фильтр на вводе подающего водопровода в агрегат.
  8. Убедитесь в том, что в наличии имеется хотя бы 75 % общей тепловой нагрузки.
  9. Проверьте, если ввод электрической энергии является достаточной и соответствует агрегату (агрегатам) а другому рабочему оборудованию.
  10. Проверить исправность затяжки электрических соединений.
  11. Предоставить техникам лицензированного центра Сервисной службы всю документацию, поставленную в комплекте с агрегатом.

Специалисты сервисного центра оперативно выполнят все виды работ по техническому и сервисному обслуживанию систем вентиляции. А также произведут монтажные и пуско- наладочные работы вентиляционного оборудования.

Решим любую задачу по ремонту и обслуживанию климатической техники в Москве и области.

Скидка при звонке с интернета – 5%. Назовите кодовое слово: “сервис”.

+7 (495) 769-56-11

Есть вопросы? Наши специалисты знают ответы:


Смотрите далее:

www.service-climate.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
