Ип 212 44 дип 44 – ДИП-44 (ИП-212-44) извещатель пожарный дымовой оптико-электронный

ДИП-44 (ИП-212-44) извещатель пожарный дымовой оптико-электронный

Назначение:

Пожарные извещатели предназначены для обнаружения возгораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» приемно-контрольным приборам.

Устройство:

На основании извещателя с помощью выходных контактов закреплен металлический экран, печатная плата с радиоэлементами и оптической камерой. Для проверки работоспособности извещателя, между платой и основанием располагается подпружиненный рычаг, который вводится в оптическую камеру путем нажатия кнопки на лицевой стороне корпуса. Оптическая камера защищена от проникновения насекомых мелкоячеистой металлической сеткой, соединенной с «общим» проводом схемы, что делает ее нейтральной по отношению к заряженным частичкам дыма, и они беспрепятственно проникают внутрь оптической камеры. Кроме этого сетка является дополнительным электрическим экраном, образующей с другими металлическими деталями извещателя замкнутый проводящий контур, надежно защищающий схему и оптическую камеру от электромагнитных помех.

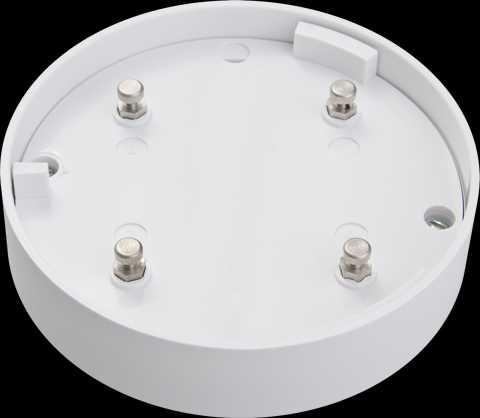

Для подключения проводов шлейфа в извещателе предусмотрена съёмная оригинальная розетка, хорошо защищенная от протечек воды.

Извещатели ИП212-44 являются базовой модификацией этого типа извещателей и в режиме «Пожар» формируют унифицированный сигнал срабатывания в виде уменьшения внутреннего сопротивления до величины не более 500 Ом при токе 20 мА. В выходных цепях извещателей традиционно отсутствует ограничитель тока, так как они предназначены для использования с ППК, имеющими собственный ограничитель тока в схеме питания шлейфа. Остаточное напряжение на извещателе при срабатывании составляет от 7,5 до 8,5 В при токах от 5 до 20 мА. При переходе на технологию SMD-монтажа в выходные цепи извещателей была введена стабилитронная защита оптического индикатора, что позволило увеличить максимально-допустимый ток в режиме срабатывания с 20 до 50 мА.

Характеристики:

ПараметрЗначение
Чувствительность извещателей соответствует задымленности среды с оптической плотностью, дБ/мот 0,05 до 0,2
Инерционность срабатывания извещателей от встроенного устройства проверки, с, не более5
Напряжение питания (от источника постоянного тока), Вот 9 до 36
Ток, потребляемый в дежурном режиме при максимальном напряжении питания 36 В, мА, не более0,15
Ток, потребляемый при питании извещателей напряжением обратной полярности 36 В, мкА, не более2
Максимально допустимая длительность перерывов (переполюсовки) напряжения питания, мс100
Минимальная скважность повторения перерывов (переполюсовки) напряжения питания4
Внутреннее сопротивление извещателя в сработавшем состоянии при токе 20 мА, Ом, не более500
Максимально допустимый ток извещателей в сработавшем состоянии, мА50
Минимально допустимый ток удержания сработавшего состояния, с подключенным ВУОС, мА5
Минимально допустимый ток удержания сработавшего состояния, без ВУОС, мА2
Длительность перерыва (переполюсовки) напряжения питания, обеспечивающая сброс сработавшего состояния, с, не менее2
Габаритные размеры извещателей мм, не болееФ 100×50
Масса извещателей, кг, не более

0,2

Диапазон рабочих температур извещателей, °Сот минус 30 до +60
Максимально допустимая относительная влажность при температуре +40 °С, %98
Максимально допустимая освещенность в месте установки извещателя, лк12 000
Степень жесткости по устойчивости к воздействию электромагнитных помех в соответствии с НПБ 57-97четвертая

Степень защиты оболочки от проникновения внутрь твердых тел в соответствии с ГОСТ 14254

IP40

Средняя наработка на отказ, ч

60 000

Средний срок службы, лет, не менее

10

Максимально-допустимая защищаемая площадь одним извещателем в соответствии с НПБ 88-2001, м2

85

Копмлектность:

Извещатель пожарный ИП212-44 «ДИП-44»1
Розетка1
Комплект монтажных частей:
Шайба прижимная3
Винт М3х83
Гайка М33
Шайба-гровер Ф 33
Руководство по эксплуатации1/25

Примечание: Извещатели поставляются в групповой таре по 25 шт.

Преимущества покупки в ТД Актив-СБ:

Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

Технические параметры:
  • Тип пожарного извещателя Дымовой
  • Мин. Напряжение (В) 9
  • Макс. Напряжение (В) 36
  • Производитель ИВС-Сигналспецавтоматика
  • Влагозащищенный Нет
  • Встроенная сирена Нет
  • Индикатор На корпусе
  • Крепление для подвесного потолка Нет
  • Линия связи 2-х проводная
  • Ток потребления в дежурном режиме, мА 0.15
Сертификаты и паспорта: Консультации по оборудованию Новый вопрос

Задайте вопрос специалисту о ДИП-44 извещатель пожарный дымовой оптико-электронный

Доставка курьером:* Пункт выдачи:* Транспортные компании: Отделение Почты РФ:

* При наличии товара на складе в Москве

Отзывы покупателей: Написать отзыв

Оставьте Ваш отзыв о товаре ИВС-Сигналспецавтоматика ДИП-44

www.aktivsb.ru

ДИП-44 (ИП-212-44) извещатели пожарные дымовые оптико-электронные 2-х проводные

Чувствительность извещателей соответствует задымленности среды с оптической плотностью, дБ/м от 0,05 до 0,2
Инерционность срабатывания извещателей от встроенного устройства проверки, с, не более 5
Напряжение питания (от источника постоянного тока), В от 9 до 36
Ток, потребляемый в дежурном режиме при максимальном напряжении питания 36 В, мА, не более 0,15
Ток, потребляемый при питании извещателей напряжением обратной полярности 36 В, мкА, не более 2
Максимально допустимая длительность перерывов (переполюсовки) напряжения питания, мс 100
Минимальная скважность повторения перерывов (переполюсовки) напряжения питания 4
Внутреннее сопротивление извещателя в сработавшем состоянии при токе 20 мА, Ом, не более 500
Максимально допустимый ток извещателей в сработавшем состоянии, мА 50
Минимально допустимый ток удержания сработавшего состояния, с подключенным ВУОС, мА 5
Минимально допустимый ток удержания сработавшего состояния, без ВУОС, мА 2
Длительность перерыва (переполюсовки) напряжения питания, обеспечивающая сброс сработавшего состояния, с, не менее 2
Габаритные размеры извещателей мм, не более Ф 100×50
Масса извещателей, кг, не более

0,2

Диапазон рабочих температур извещателей, °С от минус 30 до +60
Максимально допустимая относительная влажность при температуре +40 °С, % 98
Максимально допустимая освещенность в месте установки извещателя, лк 12 000
Степень жесткости по устойчивости к воздействию электромагнитных помех в соответствии с НПБ 57-97 четвертая

Степень защиты оболочки от проникновения внутрь твердых тел в соответствии с ГОСТ 14254

IP40

Средняя наработка на отказ, ч

60 000

Средний срок службы, лет, не менее

10

Максимально-допустимая защищаемая площадь одним извещателем в соответствии с НПБ 88-2001, м2

85

www.unfire01.ru

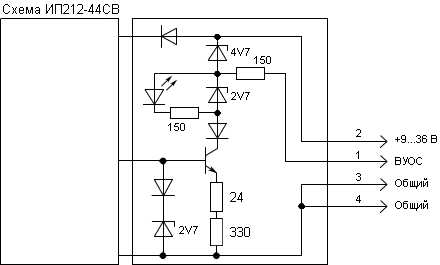

ДИП-44СВ (ИП212-44СВ) Дымовой извещатель пожарный

На основании извещателя с помощью выходных контактов закреплен металлический экран, печатная плата с радиоэлементами и оптической камерой. Для проверки работоспособности извещателя, между платой и основанием располагается подпружиненный рычаг, который вводится в оптическую камеру путем нажатия кнопки на лицевой стороне корпуса. Оптическая камера защищена от проникновения насекомых мелкоячеистой металлической сеткой, соединенной с «общим» проводом схемы, что делает ее нейтральной по отношению к заряженным частичкам дыма, и они беспрепятственно проникают внутрь оптической камеры. Кроме этого сетка является дополнительным электрическим экраном, образующей с другими металлическими деталями извещателя замкнутый проводящий контур, надежно защищающий схему и оптическую камеру от электромагнитных помех.

Для подключения проводов шлейфа в извещателе предусмотрена съёмная оригинальная розетка, хорошо защищенная от протечек воды (см. рисунок 3).

Извещатели ИП212-44СВ отличаются от базовой модификации ИП212-44 наличием ограничителя тока на (7,5±0,5) мА в выходной цепи. Схема выходной цепи ИП212-44СВ приведена на рисунке.


Технические характеристики:

Параметр

Значение

Напряжение питания, В

от 9 до 36

Чувствительность извещателя, дБ/м

от 0,05 до 0,2

Ток потребления в дежурном режиме, мА, не более

0,15

Ток извещателя в сработавшем состоянии, мА

7,5

Габаритные размеры, мм, не более

Ф 100×49

Масса, кг, не более

0,2

Диапазон рабочих температур извещателя, °С

от минус 30 до +60

Средний срок службы, лет, не менее

10

Остальные технические характеристики идентичны базовой модификации ИП212-44


Преимущества покупки в ТД Актив-СБ:

Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

Технические параметры:
  • Тип пожарного извещателя Дымовой
  • Мин. Напряжение (В) 9
  • Макс. Напряжение (В) 36
  • Производитель ИВС-Сигналспецавтоматика
  • Влагозащищенный Нет
  • Встроенная сирена Нет
  • Индикатор Нет
  • Крепление для подвесного потолка Нет
  • Линия связи 2-х проводная
  • Ток потребления в дежурном режиме, мА 0.15
Сертификаты и паспорта: Консультации по оборудованию Новый вопрос

Задайте вопрос специалисту о ДИП-44СВ Дымовой извещатель пожарный

Доставка курьером:* Пункт выдачи:* Транспортные компании: Отделение Почты РФ:

* При наличии товара на складе в Москве

Отзывы покупателей: Написать отзыв

Оставьте Ваш отзыв о товаре ИВС-Сигналспецавтоматика ДИП-44СВ

www.aktivsb.ru

ИВС-сигналспецавтоматика ДИП-44 (ИП 212-44) Извещатели пожарные дымовые — ТД “Видеоглаз” Москва

Описание ИВС-сигналспецавтоматика ДИП-44 (ИП 212-44)

Пожарные извещатели ИВС-сигналспецавтоматика ДИП-44 (ИП 212-44) предназначены для обнаружения возгораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» приемно-контрольным приборам.

На основании извещателя с помощью выходных контактов закреплен металлический экран, печатная плата с радиоэлементами и оптической камерой. Для проверки работоспособности извещателя, между платой и основанием располагается подпружиненный рычаг, который вводится в оптическую камеру путем нажатия кнопки на лицевой стороне корпуса. Оптическая камера защищена от проникновения насекомых мелкоячеистой металлической сеткой, соединенной с «общим» проводом схемы, что делает ее нейтральной по отношению к заряженным частичкам дыма, и они беспрепятственно проникают внутрь оптической камеры. Кроме этого сетка является дополнительным электрическим экраном, образующей с другими металлическими деталями извещателя замкнутый проводящий контур, надежно защищающий схему и оптическую камеру от электромагнитных помех.

Для подключения проводов шлейфа в извещателе предусмотрена съёмная оригинальная розетка, хорошо защищенная от протечек воды.

Извещатели ИП212-44 являются базовой модификацией этого типа извещателей и в режиме «Пожар» формируют унифицированный сигнал срабатывания в виде уменьшения внутреннего сопротивления до величины не более 500 Ом при токе 20 мА. В выходных цепях извещателей традиционно отсутствует ограничитель тока, так как они предназначены для использования с ППК, имеющими собственный ограничитель тока в схеме питания шлейфа. Остаточное напряжение на извещателе при срабатывании составляет от 7,5 до 8,5 В при токах от 5 до 20 мА.

Технические характеристики ИВС-сигналспецавтоматика ДИП-44 (ИП 212-44)

Документация ИВС-сигналспецавтоматика ДИП-44 (ИП 212-44)

Руководство по эксплуатации ДИП-44 (ИП 212-44)
Брошюра ДИП-44 (ИП 212-44)

Параметры ИВС-сигналспецавтоматика ДИП-44 (ИП 212-44)

Степень защитыIP40

videoglaz.ru

ИП212-44

Извещатели пожарные дымовые проводные

На основании извещателя с помощью выходных контактов закреплен металлический экран, печатная плата с радиоэлементами и оптической камерой. Для проверки работоспособности извещателя, между платой и основанием располагается подпружиненный рычаг, который вводится в оптическую камеру путем нажатия кнопки на лицевой стороне корпуса. Оптическая камера защищена от проникновения насекомых мелкоячеистой металлической сеткой, соединенной с «общим» проводом схемы, что делает ее нейтральной по отношению к заряженным частичкам дыма, и они беспрепятственно проникают внутрь оптической камеры. Кроме этого сетка является дополнительным электрическим экраном, образующей с другими металлическими деталями извещателя замкнутый проводящий контур, надежно защищающий схему и оптическую камеру от электромагнитных помех.

Для подключения проводов шлейфа в извещателе предусмотрена съёмная оригинальная розетка, хорошо защищенная от протечек воды (см. рисунок 3).

Извещатели ИП212-44 являются базовой модификацией этого типа извещателей и в режиме «Пожар» формируют унифицированный сигнал срабатывания в виде уменьшения внутреннего сопротивления до величины не более 500 Ом при токе 20 мА. В выходных цепях извещателей традиционно отсутствует ограничитель тока, так как они предназначены для использования с ППК, имеющими собственный ограничитель тока в схеме питания шлейфа. Остаточное напряжение на извещателе при срабатывании составляет от 7,5 до 8,5 В при токах от 5 до 20 мА. Схема выходной цепи извещателя приведена на рисунке.


Документация:

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
СЕРТИФИКАТ СООТВЕТСТВИЯ

Основные характеристики прибора

Максимально допустимое напряжение коммутации оптореле –

Максимально допустимый ток коммутации оптореле –

Напряжение изоляции оптореле, не менее –

Сопротивление замкнутых контактов оптореле, не более –

Сопротивление разомкнутых контактов оптореле не менее –

Уровень громкости звукового сигнала –


Общие технические характеристики

Чувствительность извещателя от 0,05 до 0,2 дБ/м

Питание от 9 до 36 В 2 мкА

Габаритные размеры Ф 100×50

Диапазон рабочих температур от -30 до +60 °С

Вес, не более 0,2 кг

lis-r.ru

Извещатель дымовой двухпроводный ИП 212-44 (ДИП-44)

На основании извещателя с помощью выходных контактов закреплен металлический экран печатная плата с радиоэлементами и оптической камерой. Для проверки работоспособности извещателя между платой и основанием располагается подпружиненный рычаг который вводится в оптическую камеру путем нажатия кнопки на лицевой стороне корпуса. Оптическая камера защищена от проникновения насекомых мелкоячеистой металлической сеткой соединенной с «общим» проводом схемы что делает ее нейтральной по отношению к заряженным частичкам дыма и они беспрепятственно проникают внутрь оптической камеры. Кроме этого сетка является дополнительным электрическим экраном образующей с другими металлическими деталями извещателя замкнутый проводящий контур надежно защищающий схему и оптическую камеру от электромагнитных помех.

Для подключения проводов шлейфа в извещателе предусмотрена съёмная оригинальная розетка хорошо защищенная от протечек воды.

Извещатели ИП212-44 являются базовой модификацией этого типа извещателей и в режиме «Пожар» формируют унифицированный сигнал срабатывания в виде уменьшения внутреннего сопротивления до величины не более 500 Ом при токе 20 мА. В выходных цепях извещателей традиционно отсутствует ограничитель тока так как они предназначены для использования с ППК имеющими собственный ограничитель тока в схеме питания шлейфа. Остаточное напряжение на извещателе при срабатывании составляет от 7 5 до 8 5 В при токах от 5 до 20 мА.

Технические характеристики:

  • Чувствительность извещателей соответствует задымленности среды с оптической плотностью дБ/м от 0 05 до 0 2
  • Инерционность срабатывания извещателей от встроенного устройства проверки с не более 5
  • Напряжение питания (от источника постоянного тока) В от 9 до 36
  • Ток потребляемый в дежурном режиме при максимальном напряжении питания 36 В мА не более 0 15
  • Ток потребляемый при питании извещателей напряжением обратной полярности 36 В мкА не более 2
  • Максимально допустимая длительность перерывов (переполюсовки) напряжения питания мс 100
  • Минимальная скважность повторения перерывов (переполюсовки) напряжения питания 4
  • Внутреннее сопротивление извещателя в сработавшем состоянии при токе 20 мА Ом не более 500
  • Максимально допустимый ток извещателей в сработавшем состоянии мА 50
  • Минимально допустимый ток удержания сработавшего состояния с подключенным ВУОС мА 5 Минимально допустимый ток удержания сработавшего состояния без ВУОС мА 2
  • Длительность перерыва (переполюсовки) напряжения питания обеспечивающая сброс сработавшего состояния с не менее 2
  • Габаритные размеры извещателей мм не более – 100×50
  • Масса извещателей кг не более 0 2
  • Диапазон рабочих температур извещателей °С от минус 30 до +60
  • Максимально допустимая относительная влажность при температуре +40 °С % 98
  • Максимально допустимая освещенность в месте установки извещателя лк 12 000
  • Степень жесткости по устойчивости к воздействию электромагнитных помех в соответствии с: ГОСТ Р 51317.4.2 и ГОСТ Р 51317.4.4 ГОСТ Р 51317.4.3 четвертая третья
  • Степень защиты оболочки от проникновения внутрь твердых тел в соответствии с ГОСТ 14254 IP40
  • Средняя наработка на отказ ч 60 000
  • Средний срок службы лет не менее 10
  • Максимально-допустимая защищаемая площадь одним извещателем м2 85

xn--01-6kcaj2c6aih.xn--p1ai

ИП 212-44 (ДИП-44) – 748р. ДЫМОВЫЕ

ИП 212-44 (ДИП-44)

ИП 212-44 (ДИП-44) Дымовой пожарный извещатель, двухпроводный

Извещатель ИП 212-44 предназначен для обнаружения загораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» приемно- контрольным приборам.Извещатель относится к точечным, восстанавливаемым (многократного действия) активным (токопотребляющим) дымовым оптико-электронным пожарным извещателям. Принцип действия извещателя основан на регистрации отраженного от частиц дыма
оптического (инфракрасного) излучения. Извещатель рассчитан на непрерывную круглосуточную работу и применяется в закрытых помещениях, жилых и производственных зданий и сооружений совместно с приемно-
контрольными пожарными приборами.

Технические характеристики ИП 212-44 (ДИП-44):

Чувствительность извещателей соответствует задымленности среды с оптической плотностью, дБ/м от 0,05 до 0,2
Инерционность срабатывания извещателей от встроенного устройства проверки, с, не более – 5
Напряжение питания (от источника постоянного тока), В – от 9 до 36
Ток, потребляемый в дежурном режиме при максимальном напряжении питания 36 В, мА, не более – 0,15
Ток, потребляемый при питании извещателей напряжением обратной полярности 36 В, мкА, не более – 2
Максимально допустимая длительность перерывов (переполюсовки) напряжения питания, мс – 100
Минимальная скважность повторения перерывов (переполюсовки) напряжения питания – 4
Внутреннее сопротивление извещателя в сработавшем состоянии при токе 20 мА, Ом, не более – 500
Максимально допустимый ток извещателей в сработавшем состоянии, мА – 50
Минимально допустимый ток удержания сработавшего состояния, с подключенным ВУОС, мА – 5
Минимально допустимый ток удержания сработавшего состояния, без ВУОС, мА – 2
Длительность перерыва (переполюсовки) напряжения питания, обеспечивающая сброс сработавшего состояния, с, не менее – 2
Габаритные размеры извещателей мм, не более – 100×50
Масса извещателей, кг, не более – 0,2
Диапазон рабочих температур извещателей, °С – от минус 30 до +60
Максимально допустимая относительная влажность при температуре +40 °С, % – 98
Максимально допустимая освещенность в месте установки извещателя, лк – 12 000
Степень жесткости по устойчивости к воздействию электромагнитных помех в соответствии с:
ГОСТ Р 51317.4.2 и ГОСТ Р 51317.4.4 – 4
ГОСТ Р 51317.4.3 – 3
Степень защиты оболочки от проникновения внутрь твердых тел в соответствии с ГОСТ 14254 – IP40
Средняя наработка на отказ, ч – 60 000
Средний срок службы, лет, не менее – 10
Максимально-допустимая защищаемая площадь одним извещателем, м2 – 85

ИП 212-44 (ДИП-44)

Этот товар вы можете купить  в нашем офисе  охранных систем в Санкт-Петербурге:
Торфяная дорога, 7В БЦ “Гулливер”, корпус 1, следующая дверь за зоной разгрузки этаж 2, оф.209
Режим работы: Пн. – Пт. с 10:30 до 19:00



Для региональных покупателей, осуществалем доставку заказов до терминалов транспортных компаний «Байкал-Сервис», «Деловые Линии», «ПЭК», курьерской службой «СДЭК»

Юридические лица могут заказать счет, отправив заявку с обязательным указанием реквизитов, на адрес электронной почты [email protected].

 Наша компания осуществляет монтаж и пуско-наладку Систем Видеонаблюдения и Контроля Доступа



visier.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
