Применение и принцип работы испарительных конденсаторов в системах вентиляции и кондиционирования зданий

Испарительные конденсаторы представляют собой специальные устройства, предназначенные для эффективного и быстрого охлаждения разнообразных жидкостей, при этом отсутствует необходимость вводить в их состав какие-либо химические примеси. Применение и принцип работы испарительных конденсаторов достаточно хорошо изучены, и в настоящее время такие конденсаторы составляют достойную конкуренцию другим методам, к примеру, охлаждению сухим методом, с использованием оребренных труб или вентиляторов. К числу основных преимуществ подобной технологии относится низкая температура в охлажденной жидкости, позволяющая обойтись без установки дублирующих систем для кондиционирования.

Основные типы испарительных конденсаторов

Выносная вентиляция

  1. Конденсатор прямого испарительного охлаждения – температура воздуха понижается за счет удельной теплоты испарения, когда жидкое состояние воды изменяется на газообразное, а для испарения воды используется тепло окружающего воздуха.
  2. Конденсатор непрямого охлаждения – здесь используются различного типа теплообменники, а прямой контакт охлажденного воздуха с кондиционируемой средой полностью отсутствует.
  3. Двухстадийное охлаждение, являющееся наиболее комфортным для человека, поскольку не приводит к существенному увеличению влажности воздуха. На первой стадии воздух охлаждается посредством теплообменника, после чего проходит через специальную, пропитанную водой прокладку, в результате чего достигается дополнительное охлаждение и увлажнение до 50-70%, т. е. наиболее комфортного значения для человека.

Применять принцип работы испарительного конденсатора позволяют особого типа охладители, изготовленные по принципу градирен, наиболее популярными, экономичными и эффективными из которых являются градирни закрытого типа. Непосредственно вентиляционная секция и резервуар для воды в них изготавливаются из стальных, высокопрочных панелей, которые оцинкованы горячим методом. В большинстве случаев, имеются и болтовые крепления, расположенные в местах соединения панелей, с последующей герметизацией – такой подход к изготовлению позволяет добиться наивысшей прочности, обеспечить полную водонепроницаемость, и увеличить срок эксплуатации.

Испарительные конденсаторы

Вентиляционная секция оснащена рядом патрубков (сливной и переливной), смотровым люком, который служит для визуального контроля за уровнем воды, а также патрубком, предназначенным для постоянной подпитки, который имеет поплавковый клапан. Стоит упомянуть наличие одного или нескольких (в зависимости от размера градирни) центробежных вентиляторов двухстороннего всасывания, рабочего колеса с минимальным уровнем шума, а также особых подшипников, являющихся самосмазывающимися и самоцентрирующимися, что в разы упрощает процесс технического обслуживания всей установки.

Испарительный конденсатор – экономия воды и электричества

Для снижения расхода воды часто устанавливается специальный каплеуловитель, позволяющий уменьшить неизбежные потери воды, наблюдаемые при ее активном испарении. Поскольку градирня проектируется таким образом, чтобы вода имела бы максимально возможный контакт с окружающей атмосферой, что в достаточной мере усиливает охлаждающий эффект, каплеуловитель способен уменьшить потери воды «на унос» до 0,1% от общего ее объема в резервуаре. Кроме того, все чаще можно встретить охладители, где установлены форсунки, распыляющие воду на пучок труб, что позволяет быстро охладить пар или газ, находящийся в них. Стоит отметить и систему рециркуляции воды.

На раме охладителя устанавливается электрический двигатель трехфазный, сертифицированный по классу защиты IP55, поэтому он легко переносит высокую влажность окружающего воздуха и попадание брызг или капель воды непосредственно на корпус.

Двигатель имеет ременной привод, который позволяет использовать его на мощности, которая превышает мощность самого двигателя, как минимум, на 60% — такой солидный запас прочности позволяет обходиться без замены ремней в течение всего срока эксплуатации установки. И без того экономичный двигатель дополняется осевыми вентиляторами (в зависимости от модели конденсатора их количество может составлять от 1-го до 6-ти) с отличной балансировкой и идеальной аэродинамической формой, что также способствует повышению энергоэффективности.

Градирня закрытого типа – особенности системы для максимальной эффективности

Для того чтобы применение принципа работы испарительного конденсатора было максимально эффективным, в градирне обязательно формируется однородный воздушный поток, проходящий через теплообменник. Для этого используются мощные вытяжные вентиляторы, высокая скорость работы которых полностью предотвращает рециркуляцию увлажненного воздуха – он мгновенно выбрасывается наружу, что существенно повышает эффективность работы охладителя. Поскольку выбрасываемый поток воздуха отличается достаточно высокой температурой, вероятность обледенения лопастей вентиляторов полностью исключается.

Промышленный конденсатор испарительного типа

Добиться компактности устройства позволяет особая его конструкция, когда весь внутренний объем заполнен «пучком» труб, а свободного места вокруг этих труб практически нет. Это позволяет не только минимизировать занимаемую агрегатом площадь, но и в несколько раз снизить цену охладителя. Кроме того, такая конструктивная особенность позволяет избежать падения давления жидкости в трубах, а их круглое сечение также «работает» на повышение эффективности охлаждения. При использовании подобных установок в условиях холодного климата испарители часто оснащаются оребренными трубами, что позволяет отключать рециркуляционные насосы, что не только приводит к существенному снижению затрат электроэнергии, но и полностью исключает обмораживание.

Качественная антикоррозийная защита и малый уровень шума испарительных конденсаторов

Все стандартные виды градирен изготавливаются только из качественной, часто легированной, оцинкованной стали, при этом цинкование происходит горячим способом, и такое покрытие является двусторонним. Но в ряде случаев, когда использовать градирню предполагается в сложных климатических условиях, либо при повышенном содержании в воздухе агрессивных частиц (кислоты или щелочи), имеет смысл заранее позаботиться о нанесении слоя дополнительного защитного состава (как правило, DECSAPROT). В том случае, когда «позволяет» бюджет, можно предпочесть градирню, изготовленную из нержавеющей стали, поскольку такие конструкции имеют дополнительное защитное покрытие, для которого используется горячим образом полимеризированный эпоксидно-полиамидный лак, делающий агрегат практически вечным.

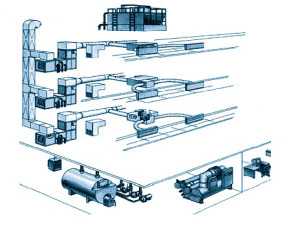

Схема вентиляции в здании

Испарительные конденсаторы даже в стандартном исполнении отличаются малым уровнем шумности при работе, что гарантируется установкой центробежных (или осевых), малоскоростных вентиляторов. При необходимости уменьшения «шумности» можно воспользоваться следующими вариантами:

  • предпочесть охладитель в исполнении VS – с электродвигателем, имеющим две рабочих скорости;
  • для достижения же минимального значения шумности при работе целесообразной является установка специальных пластинчатых шумопоглатителей, размещаемых в отверстиях, предназначенных для забора/выпуска воздуха;
  • можно приобрести вариант с осевыми вентиляторами, изготовленными по малошумной технологии.

Испарительный конденсатор – простота технического обслуживания и транспортировки

Вся система испарительного конденсатора продумана настолько тщательно, что его обслуживание максимально упрощено. Все узлы и блоки управления отличаются повышенной надежностью, и практически не требуют какого-либо вмешательства человека на протяжении всего срока эксплуатации, чему в немалой степени способствует их заведомо увеличенный ресурс. Периодической замене подлежат лишь резиновые форсунки, предназначенные для распределения воды – их замена не потребует даже использования инструмента.

Важным моментом, который учитывается при производстве градирен – это ее размер. Благодаря тому, что он не превышает значений в 2,5 и 3 метра, транспортировку можно осуществлять автомобильным транспортом, при этом не потребуется оформлять какие-либо разрешения или использовать специальную технику. Это не только в достаточной мере ускоряет доставку агрегата на место установки, но и существенно снижает стоимость такого «мероприятия».

oventilyatsii.ru

Испарительный конденсатор – Большая Энциклопедия Нефти и Газа, статья, страница 2

Испарительный конденсатор

Cтраница 2

Испарительные конденсаторы по принципу действия несколько напоминают оросительные, однако конструктивно они выполнены совсем иначе. Конденсатор ( рис. IX.11) представляет собой вертикальную камеру ( корпус), внутри которой размещается трубчатый змеевик, несущий холодильный агент.  [16]

Испарительные конденсаторы изготовляют в центральных мастерских или на месте монтажа. Изготовление каркаса по сложности не отличается от изготовления простых металлоконструкций, а работы по изготовлению блока охлаждающей поверхности аналогичны с работами по изготовлению охлаждающих батарей воздухоохладителей. Определенные трудности представляет сварка отдельных секций в общий блок, так как между секциями предусматриваются минимальные расстояния. При изготовлении секций из отдельных труб и сборке секций в общий блок сварные соединения выполняют газосваркой.  [18]

Испарительные конденсаторы ( рис. 14) состоят из гладких или сребренных змеевиков, смонтированных внутри кожуха. Змеевики снаружи орошаются водой, которая может подаваться форсунками или через трубу с насверленными отверстиями.  [19]

Испарительные конденсаторы, Такие конденсаторы поступают в собранном виде. К месту установки они доставляются автомобильным краном. Бетонные фундаменты выполняются строго по проектным размерам и проверяются по уровню. Установка испарительных конденсаторов показана на рис. 13.20. Конденсаторы устанавливаются группами.  [20]

Испарительные конденсаторы ( рис. 14) состоят из гладких или сребренных змеевиков, смонтированных внутри кожуха. Змеевики снаружи орошаются водой, которая может подаваться форсунками или через трубу с насверленными отверстиями.  [21]

Испарительные конденсаторы отличаются компактностью и сравнительно небольшим расходом воды. Они совмещают функции конденсатора и градирни, которая необходима для охлаждения воды при использовании кожухотрубных конденсаторов. Однако выпадение водяного камня вызывает определенные трудности в процессе эксплуатации.  [22]

Испарительный конденсатор – это агрегат, состоящий из обычного конденсатора и устройства для обратного охлаждения воды. За рубежом его широко применяют для холодильных установок холодопроизводительностью 3000 – 450000 ккал / час.  [24]

Испарительные конденсаторы типа ИК представляют собой змеевики из труб, собранные на металлоконструкциях из угловой стали и обшитые листовой сталью. Змеевики устанавливают на металлическом каркасе, в котором размещен поддон для сбора воды. В верхней части конденсатора устанавливают вентилятор, который всасывает наружный воздух через сетчатый фильтр, размещенный в нижней части конденсатора.  [25]

Испарительные конденсаторы небольшой производительности выполняются подвесными, с осевыми вентиляторами и без рециркуляции воды. Форсунки ( 1 – 2) орошают змеевик водопроводной водой. Эффективность малых подвесных конденсаторов невысока.  [26]

Испарительный конденсатор ИК-125 конструкции Гипрохолода представляет собой теплообменный аппарат с водо-воздушным охлаждением. Он состоит из теплообменной батареи вертикально-змеевикового типа из стальных гладких труб с площадью поверхности 130 м2, форконденсатора коллекторного типа с площадью поверхности 32 ма из сребренных труб, двух вентиляторов с общим расходом воздуха 7 92 м3 / с ( 28500 м3 / ч), деталей крепления. Для интенсификации процесса охлаждения воды между рядами труб охлаждающего змеевика установлены теплообменные поверхности из дерева, пластмассы или других материалов, используемых в качестве заполнителей водоохлаждающих градирен.  [27]

Схема испарительного конденсатора с ребристыми трубами: / – вентилятор; 2-насос; 3 – ресивер; 4 -отбойники; 5 – форсунки; б – ребристый змеевик; 7-поддон.  [28]

Схема испарительного конденсатора с дополнительной поверхностью испарения: / – вентилятор; 2-насос; 3 – ресивер; 4 – отбойный слой; 5 – форсунки; 5 -змеевик; 7 – поддон.  [29]

Работа испарительного конденсатора проходит в среде повышенной влажности, что вызывает коррозию металла, в связи с чем применяют меры для защиты оборудования от коррозии.  [30]

Страницы:      1    2    3    4

www.ngpedia.ru

Конденсаторы испарительного охлаждения – Справочник химика 21

    КОНДЕНСАТОРЫ ИСПАРИТЕЛЬНОГО ОХЛАЖДЕНИЯ [c.193]
    В последние годы АВО находят применение и в качестве холодильников газовых потоков, компримируемых центробежными и поршневыми компрессорами. Аппараты используют для охлаждения газа между ступенями сжатия и в качестве концевых охладителей сжатого газа. Задача межступенчатых холодильников состоит в том, чтобы обеспечить температуру /вых, при которой на последующих ступенях сжатия не превышается определенная температура нагнетания. Теплообменники, устанавливаемые на всасывающих трубопроводах конденсаторов, влияют на массовую производительность компрессора последняя будет тем выше, чем ниже температура всасываемого газа. Например, при охлаждении газового потока на 10 °С массовая производительность компрессора увеличивается примерно на 3—3,5%- Кроме того, повышенная тепловая производительность холодильников, устанавливаемых на линии всасывания компрессора, создает условия для более надежной работы последующих промежуточных холодильников, так как они эксплуатируются при более низких начальных температурах. В отдельных производствах для повышения производительности компрессорного оборудования на всасывающих трубопроводах монтируют теплообменники рассольного и испарительного охлаждения. [c.151]

    Система испарительного охлаждения конденсаторов менее эффективна, чем водяного из-за более низких значений коэффициентов теплоотдачи (от пленки воды к воздуху). Вместе с тем такая система охлаждения позволяет совместить собственно конденсатор и устройство для охлаждения воды в одном аппарате и сократить расходы потребляемой воды. [c.183]

    В настоящее время практическое применение получили методы ионный обмен, электродиализ и дистилляция. При проектировании опреснительных установок выбор метода необходимо производить на основании технико-экономического сравнения вариантов с учетом стоимости реагентов, электроэнергии, топлива, соленой воды и воды для охлаждения конденсаторов испарительной установки. Для ориентировочной оценки можно принимать, что опреснение вод с солесодержанием до 2—3 г/л наиболее экономично производить ионным обменом, 2,5—15 г/л — электродиализом, более 10 г- т — дистилляцией. [c.671]

    Несколько уменьшается необходимость охлаждения циркуляционной воды при применении конденсаторов, у которых в самом аппарате частично используется эффект испарительного охлаждения. К таким конденсаторам относится, например, оросительный конденсатор, у которого обычно только часть тепла конденсации рабочего тела отводится путем испарения воды. Из-за недостаточного развития поверхности теплообмена между водой и воздухом и вследствие плохой организации движения воздуха, отвод всей тепловой нагрузки путем испарительного охлаждения, мог бы происходить на оросительном конденсаторе только при относительно высокой равновесной температуре воды, что вызвало бы существенное повышение температуры конденсации. Чтобы исключить этот нежелательный эффект и понизить температуру воды, на ороситель ный конденсатор подают сравнительно большое количество свежей воды (до 30% от количества циркулирующей воды), т. е. организуют систему смешанного водоснабжения, или же устанавливают дополнительное охлаждающее устройство (брызгальный бассейн, градирню) на ту часть тепловой нагрузки конденсатора, которая отводится в виде ощутимого тепла. [c.392]

    При снижении избыточного давления паров в испарителе до нулевого останавливают компрессор и, открывая вентиль на баллоне, добавляют в испаритель следующую дозу фреона. Зарядку испарительной системы фреоном производят два-три раза. При этом следует подавать воду в кожухотрубные конденсаторы или включать вентилятор у секционных конденсаторов воздушного охлаждения. Количество заряжаемого фреона должно строго соответствовать количеству, указанному в инструкциях. По правилам охраны труда зарядку фреона следует производить в защитных очках. После заполнения системы фреоном приступают к пуско-наладочным работам. Обеспечивают подачу на конденсаторы воды или воздуха и пускают компрессор в работу при полностью открытых запорных вентилях у компрессора, ресивера и частично открытых отверстиях ТРВ. После достижения проектных температур в камерах и регулирования приборов автоматики приступают к пробной работе холодильной установки. [c.134]

    Сопоставление конденсаторов воздушного или испарительного охлаждения с конденсаторами водяного охлаждения надо производить прибавляя к последним градирни. При этом сравнение надо производить при определенных расходах охлаждающего воздуха, его температуре и относительной влажности. [c.268]

    В соответствии с этим различают конденсаторы водяного охлаждения (проточные и оросительные), воздушного охлаждения и испарительные, в которых тепло отводится путем испарения воды в воздухе. Кроме того, по конструктивным признакам конденсаторы водяного охлаждения разделяют на кожухотрубные (горизонтальные и вертикальные), элементные и панельные. [c.62]

    Конденсатор испарительный аммиачный (лист 149) является агрегатом, в котором объединены процессы конденсации хладагента и обратного испарительного охлаждения в

www.chem21.info

Конденсатор-испаритель

Изобретение относится к теплоэнергетике, в частности к теплообменной аппаратуре, работающей в условиях кипения и конденсации рабочих сред, и может быть использовано в установках низкотемпературного разделения воздуха.

Известен конденсатор-испаритель по патенту RU 2100715 С1, опубл. 27.12.1997 г., размещенный в ректификационной колонне, содержащий пластинчато-ребристый теплообменный элемент, состоящий из теплообменной секции с чередующимися каналами кипения и конденсации и с боковыми проходными сечениями, с узлом подвода и отвода конденсирующейся среды с распределительным коллектором, коллектора с патрубком для отвода неконденсирующегося газа, размещенного под верхним торцом теплообменного элемента, коллектора с патрубком для подвода и отвода конденсирующейся среды, размещенного на нижнем торце теплообменного элемента.

Недостатком данной конструкции является ограниченная возможность реализации в ней больших тепловых нагрузок при применении в технологических схемах установок повышенной производительности.

Известен теплообменник по патенту RU 1677478 А1, опубл. 15.09.1991 г., работающий в режиме конденсатора-испарителя с охлаждением конденсата, содержащий корпус с теплообменным пакетом, включающим каналы кипения, образующие с корпусом полость кипения, и чередующиеся с каналами кипения каналы конденсации, соединенные с патрубками входа и выхода, вынесенными за пределы корпуса, с гидрозатвором, с пластиной, установленной между корпусом и теплообменным пакетом, и брусками, разделяющими каналы кипения на верхнюю и нижнюю секции, при этом выход из нижней секции расположен в верхней части последней, вход гидрозатвора соединен с патрубками выхода каналов конденсации, а его выход расположен над перегородкой.

Недостатком данной конструкции является ограниченная возможность реализации в ней больших тепловых нагрузок в случае применения ее в технологических схемах установок повышенной производительности.

Наиболее близким к изобретению является конденсатор-испаритель по патенту RU 1815552 А1, опубл. 15.05.1993 г. (принят за прототип), содержащий корпус с размещенными в нем коллекторами; одним или несколькими пластинчато-ребристыми теплообменными элементами, выполненными в форме параллелограмма, с каналами конденсации с углом наклона к горизонтали 5-15° и каналами кипения с углом наклона к вертикали 0-15°, коллекторы с патрубками для ввода и вывода конденсирующейся среды, вынесенные в плоскости входа и выхода кипящей среды, с сохранением площадей боковых сечений для циркулирующей кипящей среды, равновеликими площадям сечений, занятых коллекторами, а насадка, установленная в зоне боковых сечений каналов кипения, выполнена перфорированной.

Недостатком данного конденсатора-испарителя является применение в нем нескольких полностью разделенных между собой паянных пластинчато-ребристых теплообменных элементов, требующих применения разделяющих их перегородок-днищ для образования ванн с кипящей средой, в которые должен быть полностью погружен каждый паянный теплообменный элемент, что значительно удорожает конструкцию конденсатора-испарителя.

Цель изобретения – разработка компактной конструкции конденсатора-испарителя, позволяющей применять ее в технологических схемах установок низкотемпературного разделения воздуха высокой производительности.

Технический результат – снижение металлоемкости.

Указанный технический результат достигается тем, что конденсатор-испаритель, содержащий корпус с размещенными на нем патрубками для ввода и вывода рабочих потоков, с одним или несколькими пластинчато-ребристыми теплообменными элементами с чередующимися каналами кипения и конденсации, с коллекторами для ввода и вывода конденсирующейся среды, каждый теплообменный элемент выполнен цельнопаяным с секционированной полостью кипения, в которой каналы каждой секции разделены между собой проставочными брусками. Нижняя секция пластинчато-ребристого теплообменного элемента представляет собой паяную часть с чередующимися каналами кипения и конденсации с коллектором и патрубком для вывода конденсата, а вышерасположенные секции с двух сторон снабжены полостями для приема жидкости, поступающей в каналы кипения через патрубки ввода или переливаемой с вышерасположенной секции через переливные трубы.

Изобретение поясняется чертежами.

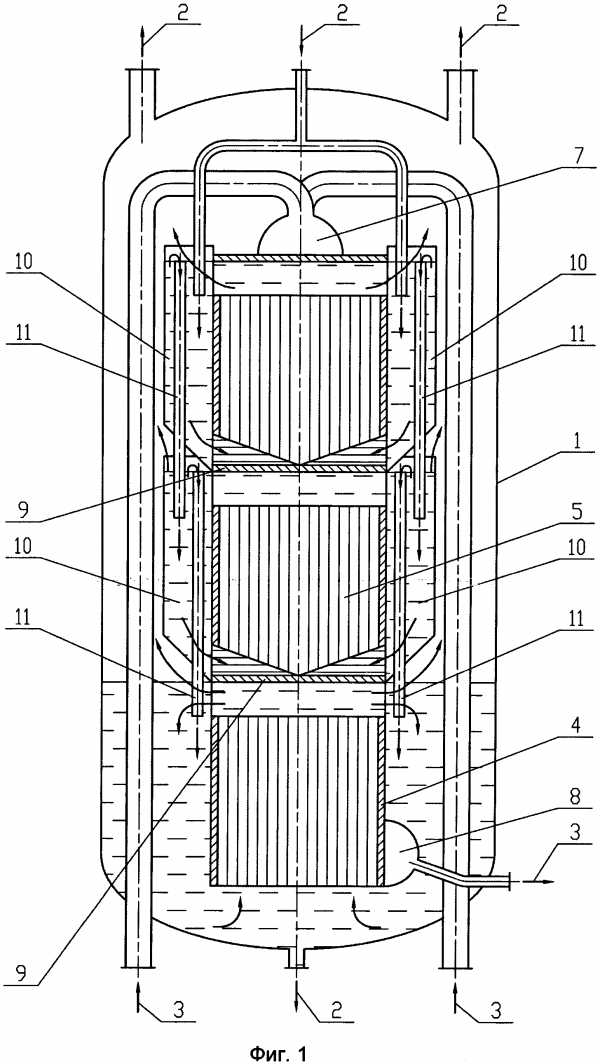

На фиг. 1 – схема конденсатора-испарителя с пластинчато-ребристым теплообменным элементом с секционированной полостью кипения; на фиг. 2 – канал полости конденсации теплообменного элемента.

Конденсатор-испаритель (фиг. 1 и фиг. 2) содержит корпус 1 с размещенными на нем патрубками для ввода и вывода кипящих 2 и конденсирующихся 3 рабочих потоков, с одним пластинчато-ребристыми теплообменным элементом 4 с чередующимися каналами кипения 5 и конденсации 6, с коллекторами для ввода 7 и вывода 8 конденсирующейся среды. Каналы полости кипения теплообменного элемента разделены на секции проставочными брусками 9, а каждая секция снабжена с двух сторон полостями 10 для накопления жидкости и подачи ее в каналы кипения, при этом полости кипения каждой секции по высоте сообщены переливными трубами 11.

Секционирование полости кипения теплообменного элемента 4 позволяет максимально исключить влияние давления столба кипящей жидкости на величину средней разности температур между кипящей и конденсирующейся средами по высоте теплообменного элемента, что в свою очередь дает возможность выполнить теплообменный элемент одной пайкой без разделения его на отдельные составляющие с применением дополнительных днищ для накопления кипящей жидкости, что приводит к снижению металлоемкости аппарата.

Применение полостей 10 обеспечивает работу каждой секции в режиме кипения с циркуляцией кипящей жидкости без применения дополнительных накопительных корпусных днищ, что приводит к снижению металлоемкости конденсатора-испарителя.

Конденсатор-испаритель работает следующим образом: пар на конденсацию через патрубки ввода 3 подается в полость конденсации через коллектор ввода 7. Образующийся конденсат самотеком движется вниз, собирается в коллекторе вывода 8 и сливается через патрубок 3 вывода конденсата. Жидкость на кипение через патрубок ввода 2 подается в полости 10 верхней секции для подачи ее в каналы кипения, где осуществляется процесс парообразования, в результате чего образовавшийся пар выводится за пределы теплообменного элемента 4, а неиспарившаяся жидкость переливается через переливные трубы 11 в полости кипения 10 нижерасположенной секции, в которой процесс парообразования осуществляется аналогично. Нижняя секция полости кипения теплообменного элемента погружена в объем жидкости, накопленной в нижней части корпуса 1 конденсатора-испарителя, из которой поступает в каналы кипения. Образовавшийся в нижней полости кипения пар выводится за пределы теплообменного элемента, а неиспарившаяся жидкость возвращается в объем жидкости, накопленной в корпусе 1 конденсатора-испарителя.




edrid.ru

Испарительный конденсатор – Большая Энциклопедия Нефти и Газа, статья, страница 3

Испарительный конденсатор

Cтраница 3

Схема испарительного конденсатора; / – змеевик; 2 – насос; 3 – форсунка; 4 – вентилятор; 5 – отбойники брызг; 6 – поплавковый вентиль.  [31]

В испарительном конденсаторе ( рис. 196 а) вода, перегоняемая насосом, непрерывно циркулирует между водяным баком и форсунками. Вместо форсунок можно пользоваться и другими устройствами, как, например, трубой с просверленными отверстиями, через которые вода сливается на змеевики конденсатора. Количество циркулирующей воды невелико. Оно должно быть, однако, достаточным для того, чтобы поверхность труб была покрыта тонким слоем воды.  [32]

В испарительном конденсаторе поток воздуха создается осевыми ( в аппаратах Эвако и ИК-125) или центробежными ( в аппарате ИК-90) вентиляторами. Водяные капли, захваченные воздухом, отделяются в элиминаторе. Перед поступлением на вентиляторы влажный воздух подсушивается в форконденсаторе.  [33]

В испарительных конденсаторах ( рис. 82) змеевики с холодильным агентом расположены внутри плотного кожуха. Эти змеевики орошаются водой, а в противоток движению воды вентилятором прогоняется воздух. Вода при обдувании воздухом интенсивно испаряется, благодаря чему температура ее не повышается. Поэтому вода, стекающая в нижнюю часть кожуха, вновь направляется насосом для орошения конденсатора, при этом не требуется промежуточного охлаждения. Часть воды испаряется, а часть уносится в виде брызг с воздухом. Расход свежей воды примерно Ю / расхода воды в конденсаторах обычного типа.  [34]

В испарительных конденсаторах вода не нагревается, и ее температура может быть принята равной температуре оборотной воды. Температуру конденсации при использовании испарительных конденсаторов устанавливают в зависимости от наружных условий и тепловой нагрузки.  [35]

В испарительных конденсаторах ( рис. 82) змеевики с холодильным агентом расположены внутри плотного кожуха. Эти змеевики орошаются водой, а в противоток движению воды вентилятором прогоняется воздух. Вода при обдувании воздухом интенсивно испаряется, благодаря чему температура ее не повышается. Поэтому вода, стекающая в нижнюю часть кожуха, вновь направляется насосом для орошения конденсатора, при этом не требуется промежуточного охлаждения. Часть воды испаряется, а часть уносится в виде брызг с воздухом. Расход свежей воды примерно 10 / расхода воды в конденсаторах обычного типа.  [36]

В испарительных конденсаторах орошение происходит при одновременном обдувании труб воздухом, что стимулирует процесс испарения воды.  [37]

В испарительных конденсаторах охлаждающим рабочим телом, поглощающим тепло конденсируемого пара, являются одновременно вода и воздух. Эти конденсаторы ( схема показана на фиг. Наружная поверхность труб омывается струйками воды, а также потоком воздуха, циркуляция которого создается естественной, а иногда искусственной тягой.  [38]

Находящий применение испарительный конденсатор также позволяет экономить воду, так как он по существу является комбинацией конденсатора и вентиляторной пленочной градирни. Развитая охлаждающая поверхность и высокая скорость движения воздуха позволяют в этом конденсаторе удерживать воду на умеренном температурном уровне и таким образом не допускать существенного повышения температуры конденсации. Применение испарительного конденсатора является целесообразным возможным вариантом в случае отказа от прямоточной системы водоснабжения.  [39]

Находящий применение испарительный конденсатор также позволяет экономить воду, так как по существу является комбинацией конденсатора и вентиляторной пленочной градирни. Развитая охлаждающая поверхность и высокая скорость движения воздуха позволяют в этом конденсаторе удерживать воду на умеренном температурном уровне и таким образом не допускать существенного повышения температуры конденсации. Применение испарительного конденсатора является целесообразным возможным вариантом в случае отказа от прямоточной системы водоснабжения.  [40]

Находящий применение испарительный конденсатор также позволяет экономить воду, так как он по существу является комбинацией конденсатора и вентиляторной пленочной градирни. Развитая охлаждающая поверхность и высокая скорость движения воздуха позволяют в этом конденсаторе удерживать воду на умеренном температурном уровне и таким образом не допускать существенного повышения температуры конденсации. Применение испарительного конденсатора является целесообразным возможным вариантом в случае отказа от прямоточной системы водоснабжения.  [41]

Основным достоинством испарительных конденсаторов является весьма малый расход воды, не превышающий 10 – 12 % расхода ее в закрытых конденсаторах.  [42]

Теплопередача в испарительном конденсаторе состоит из теплообмена между рабочим телом и водой и между водой и воздухом.  [43]

Все большее применение получают испарительные конденсаторы ( рис. 19.7, д), в которых конденсатор и градирня объединены в одни агрегат. Вода испаряется с увлажненной поверхности труб конденсатора за счет конденсирующегося в змеевике хладагента.  [44]

В современных паротурбинных установках испарительные конденсаторы не применяются по ряду причин: необходимость расположения вне здания, а следовательно, длинные паропроводы отработавшего пара и значительная потеря давления в них, большие размеры из-за низкого коэффициента теплопередачи, значительные присосы воздуха ( поэтому невозможность создания глубокого вакуума) из-за большого количества фланцевых и всякого рода соединений в самом конденсаторе; зависимость работы от атмосферных условий и в связи с этим трудность поддержания устойчивого режима.  [45]

Страницы:      1    2    3    4

www.ngpedia.ru

Испарительный конденсатор – Энциклопедия по машиностроению XXL

Испарительные конденсаторы. Область применения испарительных конденсаторов —  [c.658]

Интенсификация отвода тепла к воздуху достигается в испарительных конденсаторах принудительным продуванием воздуха (до  [c.659]

Количество воды, орошающей трубы испарительного конденсатора, составляет 50—70 л час на 1 м -сго поверхности. Вентиляторы с двухсторонним всасыванием обеспечивают правильное течение воздуха в кожухе без мёртвых зон.  [c.659]

Испарительные конденсаторы небольшой производительности выполняются подвесными, с осевыми вентиляторами и без рециркуляции воды. Форсунки (1—2) орошают змеевик водопроводной водой. Эффективность малых подвесных конденсаторов невысока.  [c.659]


Тепловой расчёт. При тепловом расчёте испарительных конденсаторов (фиг. 66) задаются температурой конденсации и параметрами окружающего, т. е. поступающего в конденсатор, воздуха температурой сухого термометра теплосодержанием j l и вла-  [c.659]

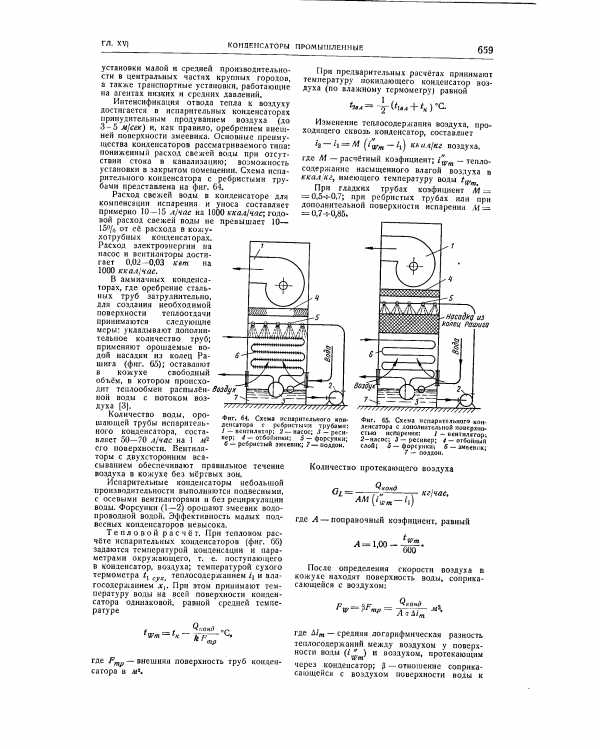

Фиг. 64. Схема испарительного конденсатора с ребристыми трубами /—вентилятор 2—насос J — ресивер — отбойники 5 — форсунки ребристый змеевик 7 — поддон.
Фиг. 65. Схема испарительного конденсатора с дополнительной поверхностью испарения 1 – вентилятора 2-насос 3 — ресивер — отбойный слой j — форсунки 5 —змеевик
Фнг. 66. к тепловому расчёту испарительного конденсатора.  [c.660]

Повышение нагрузки испарительного конденсатора на 7—повышает температуру  [c.660]

В испарительных конденсаторах орошение происходит при одновременном обдувании труб воздухом, что стимулирует процесс испарения воды.  [c.157]

Воздушные и испарительные конденсаторы  [c.267]

В стационарных паротурбинных установках применяются в настоящее время почти исключительно описанные поверхностные конденсаторы с водяным охлаждением. В передвижных паротурбинных установках, а также при поршневых паровых машинах используются воздушные и испарительные конденсаторы, а также конденсаторы смешения.  [c.267]

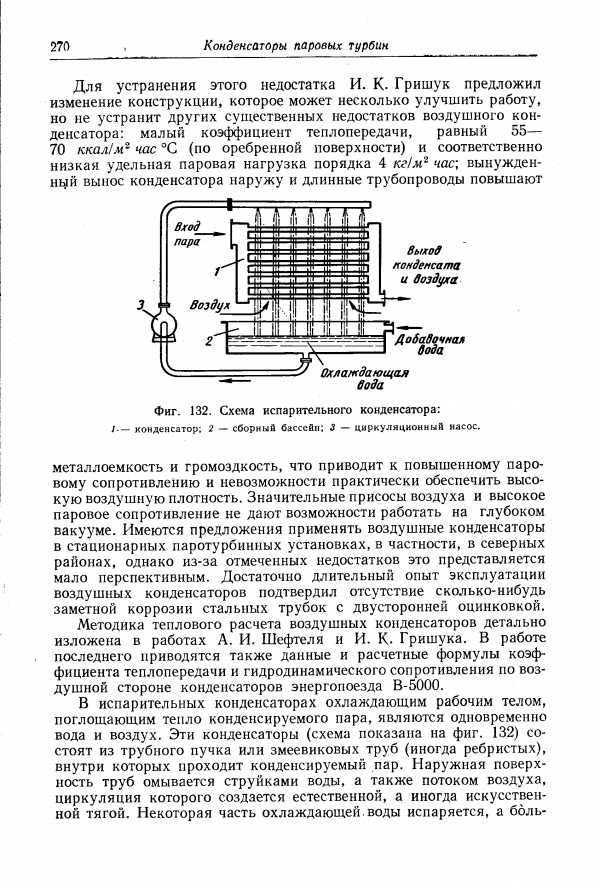

Фиг. 132. Схема испарительного конденсатора
