Как определить объем расширительного бака в системе отопления – Как рассчитать объем расширительного бака для системы отопления?

Содержание

Как рассчитать объем расширительного бака для отопления | Отопление

» Отопление


Расширительный бак открытой системы отопления: расчет и правила установки

Расширительные баки применяются во всех схемах систем индивидуального отопления. Главное назначение расширительного бака — это компенсация объема системы отопления вызванное тепловым расширением теплоносителя.

Содержание

Особенности бака открытой системы отопления

Дело в том, что объем теплоносителя при увеличении давления увеличивается и если не предусмотреть дополнительную емкость куда бы избыточный объем мог бы уместится, то в системе отопления давление может возрасти на столько, что произойдет прорыв. Для устранения избыточного давления системы применяют расширительный бак.

Ко всему сказанному расширительный бак открытой системы отопления отличается от баков, предназначенных для закрытых систем. В закрытых системах используются баки, не сообщающиеся с атмосферой. В открытой системе применение такого бака невозможно, так как избыточное давление в баке будет создавать большое сопротивление циркуляции теплоносителя. Поэтому для открытых систем отопления применяют открытые баки.

Отсюда возникает большой недостаток открытых систем отопления — это испарение теплоносителя из бака. Как следствие периодически необходимо контролировать уровень теплоносителя в баке и в случае необходимости восполнять потери.

Кроме того, для открытых систем отопления важно не только, чтобы бак мог сообщаться с атмосферой, но и правильный расчет объема бака и грамотная установка, и подключение к системе отопления.

Расчет объема открытого расширительного бака

Традиционно объем расширительного бака определяют, как 5% объема всей системы отопления. Это связано с тем, что при увеличении температуры воды до 80 градусов ее объем увеличивается приближённо на 4%. Прибавив к этому небольшое пространство чтобы, вода не переливалась через края бака еще 1%, в сумме получаем величину объема расширительного бака в процентном соотношении от объема всей системы отопления.

Если в открытой системе применяется другой теплоноситель, то следует скорректировать объем бака исходя из величины температурного расширения применяемого теплоносителя.

Больше всего сложностей возникает с подсчетом объема теплоносителя в системе отопления. Для подсчета объема системы необходимо просуммировать внутренний объем всех элементов системы труб радиаторов, отопления и котла. Так же объем системы можно определить косвенно по мощности котла, исходя из того, что 1 Квт мощности котла необходим для подогрева 15 литров теплоносителя.

Установка и подключение открытого расширительного бака

В отличии от закрытого расширительного бака, для открытого существуют определенные правила. Самое важное правило – бак должен быть расположен выше всей системы отопления. В противном случае по принципу сообщающихся сосудов из него будет вытекать вода. Это обстоятельство и приводит за частую к отказу от устройства системы отопления открытого типа, т.к. не всегда удается удобно установить расширительный бак.

Второй важной особенностью является то, что бак должен быть подключен к обратке. Дело в том, что на обратке температура воды меньше, а, следовательно, вода будет медленнее испаряться. Кроме того, учитывая не высокую температуры воды в обратке, соединить расширительный бак с системой можно с помощью прозрачного шланга, что облегчит контроль количества воды в системе.

Дополнительно у расширительного бака могут быть предусмотрены специальные патрубки для исключения перелива и контроля уровня воды в баке.

Как выбрать расширительный бак для отопления?

Содержание

Если вспомнить школьные уроки физики, то сразу можно понять предназначение этого элемента отопительной водяной системы. Бак для отопления позволяет принимать в себя излишек воды при нагреве теплоносителя, а также отдавать часть воды после остывания теплоносителя в системе отопления. Название «расширительный» наиболее точно отображает предназначение этой емкости. При нагревании теплоносителя его молекулы расширяются, объем увеличивается и жидкости нужно куда-то деваться. Расширительный бачок и будет тем резервуаром, куда перейдет «излишек» теплоносителя.

Бак является резервуаром для лишней воды

Виды баков

Расширительный бачок для открытой системы отопления, где не применяется принудительная циркуляция теплоносителя. Такой бак называется открытым, потому что он имеет отверстие – прямой доступ к теплоносителю. Такие баки устанавливаются всегда в верхней точке системы отопления. Это может быть чердак, лестничная клетка или просто под потолком.

В качестве бака, как правило, используются либо различные готовые приспособления, которые немного видоизменяются, либо самодельные конструкции из стали. Народные умельцы научились применять в качестве расширительного бака обрезанный баллон из-под сжиженного газа, ресивер из-под сжатого воздуха, либо сваривали листовое железо в куб или параллелепипед без одной грани. Как показывает практика, никаких дополнительных расчетов при этом не велось: главным считалось изготовить даже минимальную емкость, примерно от 5 литров.

Бак открытого типа в системе отопления

Такие баки имели и имеют некоторые недостатки:

  • Баки часто имеют большие размеры и из-за этого их трудно расположить в границах помещения.
  • Теплоноситель, особенно вода, постоянно испаряется и возникает потребность периодически проверять уровень и при необходимости пополнять его до нужного объема.
  • Открытый контакт теплоносителя с воздухом усиливает коррозию стальных труб или радиаторов изнутри, а также емкостей котлов.
  • Такие баки требуют утепления, особенно, если они установлены вне помещения. Исключение замерзания теплоносителя – одна из главных особенностей и необходимостей отопительных систем открытого типа.

Впрочем, справедливости ради, отметим, что некоторые эти недостатки вполне исправимы. Например, для во избежание испарения теплоносителя долгие годы выручал такой способ: после заливки воды в систему через расширительный бак наливали небольшое количество маслянистой жидкости. Даже растительное масло с этим справлялось. В результате образовывалась пленка, сквозь которую вода не могла пробиться и одновременно с этим кислород не попадал в теплоноситель – коррозия происходила гораздо медленнее. Утепление бака, тем более на нежилом чердачном помещении, не вызывает особых сложностей. Старая шуба, куски пенопласта – да мало ли в доме подобных вещей, чтобы надежно утеплить?

Такие баки продолжают находиться в обиходе уже многие десятилетия и вполне устраивают своих хозяев.

Второй тип – расширительный бак для отопления закрытого типа. Такие баки применяются в тех отопительных системах, где устанавливаются насосы для принудительной циркуляции теплоносителя. Их еще называют мембранными баками для отопления.

Бак закрытого типа

Конструкция такого расширительного бака являет собой стальной резервуар небольших размеров, который разделенный внутри специальной резиновой мембраной на две полости: одна из них будет заполнена теплоносителем, а вторая – газом (иногда это может быть азот, иногда – простой воздух). В одной части расширительного бака расположен штуцер для подсоединения к системе отопления, а в другой – ниппель для измерения давления газа и для подсоединения насоса при необходимости подкачки.

Такие типы намного превосходят баки открытого типа:

  • Полностью исключается контакт теплоносителя с воздухом через мембрану, что значительно уменьшит процесс окисления внутри стальной системы.
  • Бак устанавливается в любом удобном месте внутри помещения, что исключает дополнительное утепление и снижает потерю тепла.
  • Мембранный принцип действия обеспечивает герметичность бака, что исключает испарение теплоносителя.
  • Монтаж такого бака существенно прост в сравнении с баком открытого типа.
  • Значительно повышается экономичность всей системы отопления.
  • Подобная конструкция отличается большей надежностью.

Как рассчитать объем

Для правильного подбора расширительного бака закрытого типа следует произвести расчет по формуле:

V = E x C /( 1 – Рmin / Pmax) / Кзап

С – это общий объем теплоносителя в отопительной системе. Сюда включаем не только объем в радиаторах и трубах, но и объем резервуара котла и любых других элементов, где находится теплоноситель.

Е – это коэффициент расширения теплоносителя. Для определения необходимо учитывать максимально допустимую температуру при работающем отопительном агрегате.

Рmin – это начальное давление в расширительной емкости, которое измеряется в атмосферах. Значение не должно быть меньшим, чем гидростатическое давление всей системы отопления в месте расположения расширительного бака.

Pmax – это максимально допустимое значение давления (также измеряется в атмосферах). Значение соответствует давлению настройки предохранительного клапана. При этом учитывается возможность дополнительного давления от перепада высоты месторасположения предохранительного клапана и расширительного бака мембранного типа.

Кзап – это коэффициент заполнения расширительного бака. Измеряется в процентном соотношении максимума объема всей жидкости от полного объема бака.

Таблица для опредиления максимального объема жидкости, который может вместить бак

Важным моментом является знание характеристик теплоносителя. Вода или антифриз могут существенно отличаться по коэффициенту расширения.

Монтаж оборудования

Этот вопрос часто не дает покоя при возникновении проведения любых монтажных работ. Если речь идет о мембранном типе, то здесь все обстоит несколько проще.

Во-первых, его не нужно изготавливать, он уже полностью готов к эксплуатации, остается его лишь подсоединить к системе. Во-вторых, вам потребуется минимум необходимого инструмента. Если речь идет об открытых баках, то здесь понадобится и специфический инструмент, и опыт работы с ним. Например, вам нужны будут сварочный аппарат и «болгарка».

Система отопления в сборе

Практика показывает, что даже имея эти инструменты, не каждый способен качественно выполнить монтаж, чтобы со временем не образовалась течь в месте сваривания деталей. Поэтому лучше довериться профессионалам, которые качественно и, главное, в сроки выполнят все необходимые монтажные работы. С другой стороны, всегда можно попробовать выполнить все самостоятельно. Тогда и гордиться будет чем, и полезный опыт приобретается.

Как сделать расчет объема отопления: радиаторы, трубы, расширительный бак и другие компоненты системы

Содержание статьи:

Любая отопительная система имеет ряд важных характеристик – номинальную тепловую мощность, расход топлива и объем компонентов. Вычисление последнего показателя требует внимательного и комплексного подхода. Как сделать корректный расчет объёмов для отопления: воды, баков, теплоносителя и других компонентов системы?

Необходимсоть вычисления отопления

Пример сложной системы отопления дома

Сначала следует определиться с актуальностью расчета объема воды в системе отопления или этого же показателя для батарей и расширительного бака. Ведь можно установить эти компоненты без сложных операций, руководствуясь только личным опытом и советами профессионалов.

Работа любой системы отопления сопряжена с постоянным изменением показателей теплоносителя – температуры и давления в трубах. Поэтому расчет отопления по объему здания позволит правильно укомплектовать теплоснабжение, исходя из характеристик дома. Кроме этого следует учитывать прямую зависимость эффективности работы от текущих паромеров. Так как рассчитать объем воды в системе отопления можно самостоятельно – эту процедуру рекомендуется выполнять во избежание появления следующих ситуаций:

  • Неправильный фактический тепловой режим работы, который не соответствует расчетному
  • Неравномерное распределение тепла по отопительным приборам
  • Возникновение аварийных ситуаций. Ведь как рассчитать объем расширительного бака для отопления, если не будет известен общая вместимость трубопроводов и батарей.

Для минимизации появления этих ситуаций следует своевременно рассчитать объем системы отопления и ее компонентов.

Вычисления параметров теплоснабжения выполняются еще перед монтажными работами. Они служат основой для подбора комплектующих.

Расчет объема теплоносителя в трубах и котле

Компоненты отопительной системы

Отправной точкой для вычисления технических характеристик компонентов является расчет объем воды в системе отопления. Фактически она является суммой вместимости всех элементов, начиная от теплообменника котла и заканчивая батареями.

Как рассчитать объем системы отопления самостоятельно, без привлечения специалистов или использования специальных программ? Для этого понадобиться схема расположения компонентов и их габаритные характеристики. Общая вместимость системы будет определяться именно этими параметрами.

Объём воды в трубопроводе

Значительная часть воды располагается в трубопроводах. Они занимают большую часть в схеме теплоснабжения. Как рассчитать объем теплоносителя в системе отопления, и какие характеристики труб нужно знать для этого? Важнейшей из них является диаметр магистрали. Именно он определит вместимость воды в трубах. Для вычисления достаточно взять данные из таблицы.

Источники: http://mhremont.ru/rasshiritelnyj-bak-otkrytoj-sistemy-otopleniya-174.html, http://klivent.net/sistemy-otopleniya/rasshiritelnyj-bak.html, http://strojdvor.ru/otoplenie/kak-sdelat-raschet-obema-otopleniya-radiatory-truby-rasshiritelnyj-bak-i-drugie-komponenty-sistemy/


Комментариев пока нет!

restart24.ru

назначение, расчет объема, правила установки

Расширительные баки применяются во всех схемах систем индивидуального отопления. Главное назначение расширительного бака — это компенсация объема системы отопления вызванное тепловым расширением теплоносителя.

Особенности бака открытой системы отопления

Дело в том, что объем теплоносителя при увеличении температуры увеличивается и если не предусмотреть дополнительную емкость куда бы избыточный объем мог бы уместится, то в системе отопления давление может возрасти на столько, что произойдет прорыв. Для устранения избыточного давления системы применяют расширительный бак.

Ко всему сказанному расширительный бак открытой системы отопления отличается от баков, предназначенных для закрытых систем. В закрытых системах используются баки, не сообщающиеся с атмосферой. В открытой системе применение такого бака невозможно, так как избыточное давление в баке будет создавать большое сопротивление циркуляции теплоносителя. Поэтому для открытых систем отопления применяют открытые баки.

Отсюда возникает большой недостаток открытых систем отопления — это испарение теплоносителя из бака. Как следствие периодически необходимо контролировать уровень теплоносителя в баке и в случае необходимости восполнять потери. Кроме того, для открытых систем отопления важно не только, чтобы бак мог сообщаться с атмосферой, но и правильный расчет объема бака и грамотная установка, и подключение к системе отопления.

Расширительный бак открытой системы отопления компенсирует тепловое расширение теплоносителя. Для снижения сопротивления циркуляции теплоносителя расширительный бак сообщается с атмосферой. Естественно это вызывает испарение теплоносителя. Поэтому расширительные баки для открытой системы изготавливают с крышкой. Она обеспечивает возможность долива теплоносителя.

Расчет объема открытого расширительного бака

Традиционно объем расширительного бака определяют, как 5% объема всей системы отопления. Это связано с тем, что при увеличении температуры воды до 80 градусов ее объем увеличивается приближённо на 4%. Прибавив к этому небольшое пространство чтобы, вода не переливалась через края бака еще 1%, в сумме получаем величину объема расширительного бака в процентном соотношении от объема всей системы отопления.

Если в открытой системе применяется другой теплоноситель, то следует скорректировать объем бака исходя из величины температурного расширения применяемого теплоносителя.

Больше всего сложностей возникает с подсчетом объема теплоносителя в системе отопления. Для подсчета объема системы необходимо просуммировать внутренний объем всех элементов системы труб радиаторов, отопления и котла. Так же объем системы можно определить косвенно по мощности котла, исходя из того, что 1 Квт мощности котла необходим для подогрева 15 литров теплоносителя.

Объем расширительного бака равный 5% от объема всей системы отопления это теоретический объем. В реальности к теоретическому объему расширительного бака необходимо добавить объем теплоносителя, который будет испаряться, например, из расчета долива раз в неделю или месяц, это примерно 2% от объема системы отопления.

Установка и подключение открытого расширительного бака

В отличии от закрытого расширительного бака, для открытого существуют определенные правила. Самое важное правило – бак должен быть расположен выше всей системы отопления. В противном случае по принципу сообщающихся сосудов из него будет вытекать вода. Это обстоятельство и приводит за частую к отказу от устройства системы отопления открытого типа, т.к. не всегда удается удобно установить расширительный бак.

Второй важной особенностью является то, что бак должен быть подключен к обратке. Дело в том, что на обратке температура воды меньше, а, следовательно, вода будет медленнее испаряться. Кроме того, учитывая не высокую температуры воды в обратке, соединить расширительный бак с системой можно с помощью прозрачного шланга, что облегчит контроль количества воды в системе.

Часто расширительный бак открытой системы отопления устанавливают на чердаке здания это экономит место жилого пространства. Однако на неутепленном чердаке будут большие потери тепла, что увеличит затраты на отопление. Расширительный бак должен быть установлен не только в самой верхней точке, его место расположение должно позволять доливать и контролировать уровень теплоносителя.

Дополнительно у расширительного бака могут быть предусмотрены специальные патрубки для исключения перелива и контроля уровня воды в баке.

Расширительный бак системы отопления один из важнейших элементов системы. Его главная функция — это предохранение системы отопления от избыточного давления теплоносителя. Кроме того, через расширительный бак происходит наполнение системы и дозаправка, а также контроль уровня теплоносителя в системе. Чтобы система отопления работала стабильно и не требовалось постоянного ухода необходимо правильно рассчитать объем расширительного бака и установить его в самой высокой точке системе, при этом оставив бак в доступности для обслуживания и доливки теплоносителя.

mhremont.ru

Расчет мембранного расширительного бака | Вентпортал



РАСЧЕТ МЕМБРАННЫХ РАСШИРИТЕЛЬНЫХ БАКОВ (СИСТЕМА ОТОПЛЕНИЯ)


      Для определения рабочего объема мембранного расширительного бака необходимо определить суммарный объем системы отопления VL сложением водяных объемов котла, отопительных приборов и трубопроводов.



Ориентировочные значения содержания воды в системах отопления


Вид отопительных приборов Объем системы, литр/кВт
Конвекторы 7,0
Радиаторы 10,5
Греющие поверхности, совмещенные со строительными конструкциями (теплые полы) 17,0


Объем расширительного бака V = (VL x E) / D, где


VL - емкость расширительной системы (емкость котла, всех труб и аккумуляторов тепла, если есть)
Е - коэффициент расширения жидкости, %
D - эффективность мембранного расширительного бака

1. Однако емкость системы отопления вычислить достаточно сложно, поэтому приблизительный расчет можно получить, зная мощность системы отопления, использовав формулу - 1КW = 15 л.
Например: мощность котла для коттеджа 30 кВт, тогда емкость системы отопления (без теплоаккумулятора) VL = 15 х 30 = 450 л.

2. Расширение жидкости - 4 % приблизительно, для водяных систем отопления с максимальной температурой до 95°С (данные достаточно точные и неопасные)

      Если в системе в качестве теплоносителя используется этиленгликоль (тосол), то приблизительный расчет коэффициента расширения можно произвести по следующей формуле:
этиленгликоль
10% - 4% х 1,1 = 4,4%
20% - 4% х 1,2 = 4,8% и т.д.;

эффективность мембранного расширительного бака D = (PV - PS) / (PV + 1), где

РV - максимальное рабочее давление системы отопления (расчетное давление предохранительного клапана равно максимальному рабочему давлению), для коттеджей обычно достаточно 2,5 бар;
PS - давление зарядки мембранного расширительного бака (должно быть равно статическому давлению системы отопления; (0,5 бар = 5 метров)
Например: площадь коттеджа составляет 300 м², высота системы , мощность котла 30 кВт, объем теплоаккумулятора 1000 л; тогда объем необходимого расширительного бака составит:
VL = 30 х 15 + 1000 = 1450 л.
PV = 2,5 бар; PS = 0,5 бар;
D = (2,5 - 0,5)/(2,5+1) = 0,57
V = 1450 х 0,04/0,57 = 101,75

Выбираем расширительный мембранный бак 110 л, давление зарядки 0,5 бар



Коэффициент увеличения объема воды/водогликолевой смеси в зависимости от температуры


Т, °С Содержание гликоля, %
  0 10 20 30 40 50 70 90
0 0,00013 0,0032 0,0064 0,0096 0,0128 0,0160 0,0224 0,0288
10 0,00027 0,0034 0,0066 0,0098 0,0130 0,0162 0,0226 0,0290
20 0,00177 0,0048 0,0080 0,0112 0,0144 0,0176 0,0240 0,0304
30 0,00435 0,0074 0,0106 0,0138 0,0170 0,0202 0,0266 0,0330
40 0,0078 0,0109 0,0141 0,0173 0,0205 0,0237 0,0301 0,0365
50 0,0121 0,0151 0,0183 0,0215 0,0247 0,0279 0,0343 0,0407
60 0,0171 0,0201 0,0232 0,0263 0,0294 0,0325 0,0387 0,0449
70 0,0227 0,0258 0,0288 0,0318 0,0348 0,0378 0,0438 0,0498
80 0,0290 0,0320 0,0349 0,0378 0,0407 0,0436 0,0494 0,0552
90 0,0359 0,0389 0,0417 0,0445 0,0473 0,0501 0,0557 0,0613
100 0,0434 0,0465 0,0491 0,0517 0,0543 0,0569 0,0621 0,0729



Вы можете скачать программу расчета по ссылке ниже:

Расширительный мембранный бак.xls

ventportal.com

Схема расчета расширительного бака для системы водного отопления

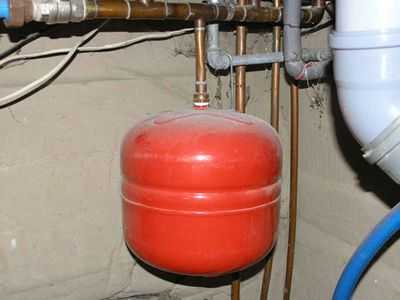

Расширительный бак на стене

Содержание

Автономные образцы водяного отопления — существенный источник жизнеобеспечения домашнего хозяйства.

Учитывая конструкцию строения, применяемый энергоноситель, а также установленные цели, схематический план монтажа разнится, но стержневая основа всегда неизменна.

Расширительный мембранный бак — один из таковых. Это устройство, оберегающее от чрезмерного повышенного давления. Как произвести расчеты по установке мембранного бака, рассказывается в этой статье.

Виды баков в системах отопления и их функции

Принцип работы

В любой системе при отоплении есть установленная величина теплоносителя, как правило, для этого используются вода.

В ходе нагревательного процесса жидкость расширяется, ее избыток выводится в расширительный бак. Соответственно происходит выравнивание давления.

На рынке сейчас представлены расширительные баки, делящиеся на две категории: закрытые и открытые. Последние весьма объемны и во многом неэффективны.

В связи с этим они выходят из употребления. Более практичный вариант пользуется заслуженным признанием профессионалов.

Закрытый тип мембранного бака — это сферическая или плоская емкость. Они довольно герметичны. Внутри полость — это две половины термостойкой мембранной баллонного или диафрагменного вида.

Баки функционируют таким образом, что из-за высокой температуры расширяющийся теплоноситель оказывается в баке, эластичная мембрана удлиняется, занимаемый воздухом объем убавляется. Соответственно давление увеличивается.

При выборе бака нужно учитывать, отвечает ли наибольшее допустимое давление параметрам диапазона давления. Очень важно учесть качество мембраны, ее характеристики (срок службы, постоянство при диффузии, диапазон рабочих температур, пригодность гигиеническим нормам). Также немаловажно выполнить подбор бака для нагревания требуемого объема.

Как рассчитать необходимый объем бака

Работа бака при изменяемом объеме

Расчет мембранного бака насущен для выявления его объёма, наименьшего диаметра соединительной теплотрассы, первоначального напора газовой площади и первоначального давления.

Ошибка при применении сложной методики, может привести к многократной активации защитного клапана и ряду другим неполадкам. Однако существуют взаимосвязь между баковой емкостью и действующими характеристиками в отношении оной.

Так, чем больше предельно дозволенное сжатие, тем будет меньше необходимый размер. Значительнее наибольшая температура жидкости — крупнее величина бака. При большей ёмкости — крупнее объём бака. В зависимости от уменьшения высоты, вычисляемой от места фиксации бака вплоть до верхнего предела, уменьшается его объём.

В соответствии со специальной формулой выполняется расчет. Прежде всего, следует исходить из совокупной величины теплоносителя.

С учетом производительности существующего котла, численности и типов отопительных агрегатов производится его расчет. Пример: конвектор – 7 л / кВт, теплое покрытие — 17 л / кВт, радиатор — 10,6 л / кВт.

Мембранные баки нужны для возмещения водной емкости и для наполнения мелких потерь теплоносителя. Поэтому в баке определен запас воды — эксплуатационный размер. Например, объём жидкости составляет три процента от ёмкости системы отопления.

Для более точного расчета мембранного расширительного бака в системе отопления применяется формула:

Объем бака (V)= (Vсис* k) / D

где:

  • Vсис – это весь объем воды в системе отопления
  • k – коэффициент увеличения теплоносителя (для воды, нагретой до 95°С, — 4%)
  • D – эффективность мембранного бака.

Чтобы вычислить D, можно использовать формулу:

D = ( Pmax – Pнач ) / ( Pmax + 1 ), где Pmax – это самое большое давление.

На него происходит наладка страховочного клапана. Pнач – первоначальный воздушный пресс камеры.

Выбор бака выполняется с учётом температурных показателей и его прочности. Давление вкупе с температурой в точке подключения не может быть больше максимально возможных показателей.

Объем в итоге равен или больше объёма, принятого при расчёте. Отрицательных результатов при завышении сверхрасчётного объёма нет.

Расширительный бак (20 — 25 л) как правило используют вместе с насосом. Мощность последнего до 1,2 кВт. Насосы с мощностью уже до 2 кВт следует применять с баками объемом 50 — 60 л. В продаже есть баки с объемом в пределах 100 — 200 л. Они применяются как запасные емкости, в тех случаях, когда подача воды ненадолго прерывается.

Кстати: Используя гликолевую смесь как теплоноситель, рекомендуется монтаж бака с величиной вполовину больше расчётного.

Важно иметь ввиду, что баки с диаметром, превышающим 750 миллиметров и с высотой больше 1,5 метра, возможно, не пролезут в дверь. В этом случае потребуется установка нескольких мембранных баков с меньшей емкостью.

В материале было выяснено, как произвести расчет емкости, не прибегая к непосредственным услугам специалистов при установке расширительного бака. Однако если процедура сложна, риск допустить ошибку весьма большой, то лучше воспользоваться советом специалиста.

otoplenievdoma.ru

Объём расширительного бака для системы отопления

Содержание статьи:

В этой статье мы поговорим о расширительных баках закрытого типа, так как в настоящее время именно они широко используются в системе отопления. Но к бакам открытого типа это так же применимо.

Выбор расширительного бака для отопления

Расчёт объема расширительного бака для системы отопления это очень важный момент, так как при неправильно подобранным расширительным баком могут возникнуть проблемы при эксплуатации отопления. Проблемы в виде частого срабатывания предохранительного клапана и выхода с него теплоносителя. Эта проблема наблюдается, когда бак слишком малого объема.

Конечно, можно приобрести бак значительно большего требуемого объёма без математических вычислений, но это лишняя трата денег и свободного пространства в помещении.

Подбор расширительного бака осуществляют исходя от общего требуемого объёма теплоносителя для системы отопления. Как известно, любое вещество при нагреве увеличивается в объеме, жидкости тоже расширяются при повышении температуры. Расширительный бак предназначен компенсировать эти явления. Разные жидкости увеличиваются в объеме по-разному, поэтому при использовании разных теплоносителей, требуемый объем бака будет отличаться.

При использовании в качестве теплоносителя воду, объём бака должен быть 10 % от общего объёма системы отопления.Если планируете залить антифриз в систему, бак приобретайте на 15 % от общего объёма.

В качестве примера, если требуемый объем теплоносителя для системы отопления 100 литров, бак нужен объемом 10 литров, если будет заливаться вода и 15 литровый бачок при использовании антифриза.

Как видите здесь ничего сложного, сложнее посчитать нужный объем теплоносителя.

Как посчитать объем теплоносителя для системы отопления

Для начала нужно заглянуть в паспорт котла отопления и выяснить, какой объем вмещает он в себя, далее посмотреть технические характеристики радиаторов отопления. Обычно производители пишут объем требуемой воды для одной секции радиатора. Поэтому необходимо посчитать общее количество секций и умножить на объём одной секции.

Теперь необходимо посчитать сколько теплоносителя вмещается в трубах. Труба это своего рода цилиндр, только очень длинный, поэтому для неё действует общая формула для цилиндров.

V=3,14×r2×h

Где, V– это объём трубы,

r2–радиус внутреннего диаметра в квадрате,

h–длина трубы.

Пример: имеется полипропиленовая труба с наружным диаметром 32 мм и длинной 50 метров.

Внутренний диаметр такой трубы 26 мм, в сантиметрах это 2.6. Соответственно радиус её 1.3 см, что является половиной диаметра.

1.3×1.3 получаем квадрат этого радиуса 1.69,

Так как мы начали считать всё в сантиметрах, значит и длину трубы переводим в сантиметры. 50×100=5000

Теперь 3.14×1.69×5000=26533 сантиметров кубических,

Полученное число из кубических сантиметров переводим в литры

26533:1000=26.533 литра теплоносителя поместиться в представленной в примере трубе.

При подсчете объема труб нужно учесть, что каждый диаметр трубы считается отдельно.

При наличии ещё дополнительных элементов отопления таких, как гидрострелка или теплоаккумулятор необходимо учесть и их.

В современных котлах отопления существует встроенный расширительный бак, но как показывает практика часто объема такого бака не достаточно, поэтому такую систему отопления следует дополнительно оснащать баком, но уже с учетом встроенного бака.

domotopil.ru

Расчёт объёма расширительного бака для отопления — Статьи, советы и описания по эксплуатации и ремонту водопроводов, насосов и отопления

Опубликовано: 12 января 2016 г.

  В системах индивидуального отопления, раньше, в основном, применялись расширительные баки с свободным переливом жидкости, или открытого типа. Они просты в изготовлении, и не сложны, в их конструкции. Обычно, это бак прямоугольной формы, с открытым верхом, или с закрытым. В такой бак, вварены минимум две трубки: одна для поступления в сосуд расширяемой жидкости из системы отопления (расположена в нижней части бака), вторая трубка служит для ввода и вывода воздуха, и при необходимости, для сброса излишков жидкости из системы отопления. Вторая трубка располагается в верхней части бака для излишков разогретой жидкости, открытого типа. Ещё она (верхняя трубка) выполняет роль  «контрольки»  наполнения системы отопления, при её запитке, или до-запитки.


  В нынешнее время, более широко распространены расширительные баки закрытого типа. Ёмкости такого типа рассчитаны на работу под определённым давлением. Об устройстве расширительного бака есть статья на этом сайте, при желании можете ознакомиться. Бак закрытого типа состоит из ёмкости с резиновой мембраной или «грушей», и в него закачано определённое давление воздуха (обычно, заводское давление – 1.5 Bar).

   Посмотрите видео, демонстрирующее принцип работы расширителя.


  Но, так как речь в этой статье не об их конструкции, а о принципе действия и расчёте нужного объёма, то перейдём к этим понятиям. Для определения рабочего объёма расширительного бака, как открытого, так и закрытого, нам понадобятся некоторые исходные данные. В статье приведен пример расчёта для системы отопления, заполненной водой. Если у вас что-то иное, то эти расчёты не подойдут.

Нам нужны следующие данные:

  • Температурный диапазон системы отопления
  • Объём жидкости в системе
  • Данные о коэффициенте расширения воды
  • Статическая высота расположения расширительного бака
  • Коэффициент запаса объёма бака (равен 1.25 %)

   Приступаем к расчёту.

  Первое, это необходимо определить коэффициент расширения воды в системе отопления. Для этого нам пригодится такая вот таблица, с рассчитанными данными расширения, для конкретных диапазонов температур.

  Подойдёт нам диапазон от 10 до 90 градусов по Цельсию, коэффициент расширения для этих температур равен 3.58 %.

 Объём жидкости в системе примем за 150 литров (Vсис = 150 литров).

  Так как заводское давление внутри расширительной ёмкости равно 1.5 Bar, то примем его за предварительное давление расширителя - Pmin. Максимальное рабочее давление Pmax принимаем за 3 Bar (в примере используем наиболее подходящие цифры, для реальных проектов, подходящие для 1 – 2 этажных домов или квартир).

Итак: Объём расширяемой жидкости –
   Vрасш = 150 л. Х 3.58 %/ 100% = 5.37 литр.

Объём запаса:
   150 Х 1.25 % / 100 % = 1.875 литр.

Итого:
   V = 5.37 + 1.875 = 7.245 литр.

  Обратите внимание, что коэффициент запаса объёма бака мы приняли, для простоты, за 1.25 %. Его можно высчитать персонально, используя формулу: Pmax- Pmin / Pmax (наши данные: 3 – 1.5 / 3 = 0.5 %)

  Наиболее подходящим и разумным, в нашем случае, подойдёт расширительный бак объёмом в 8 литров.

  Эти расчёты подойдут и для определения расширительного бака открытого типа.
Заходите к нам ещё!

 Всего доброго.

3-w.name

Калькулятор расчета объема расширительного бака и пояснения

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Существует множество плюсов, почему стоит выбрать отопительную систему закрытого типа. Она занимает меньше места, так как расширительный бак не обязательно монтировать на самом верху. Она более простая в настройках, а также работает в экономичном режиме. Что важно жидкость не соприкасается с воздухом и не испаряется. Все названные характеристики способствуют более длительному сроку службы радиаторов и всем стальным элементам оборудования.

Расширительный бак позволяет компенсировать объем воды под воздействием температуры. Его устанавливают на обратных магистралях, неподалеку от источника обогрева. Перед его монтажом стоит решить, какие параметры данного элемента имеют значение. В данной ситуации может помочь специальный калькулятор для определения объема бачка. При осуществлении вычислений понадобятся некоторые подсказки, которые приводятся ниже.

Расширительный бачок в работе

Калькулятор расчета объема расширительного бака для отопительной системы

Что нужно знать при проведении расчетов

При установке отопительной системы, не всегда получается сэкономить полезную площадь, что так важно в малогабаритных помещениях. Но при этом можно узнать точный объем нужного устройства. При вычислениях  используется такая формула:

Vb (объем бачка) = Vt(объем жидкости теплоносителя)*Kt ( коэффициент, учитывающий расширение под влиянием тепла)/F(коэффициент производительности мембранного бака)

Чтобы определить объем теплоносителя используются такие методы:

  • засекается время пробного наполнения всей конструкции. Это можно сделать с помощью водомера;
  • складываются все объемы присутствующих механизмов – труб, батарей и источников тепла;
  • применяется соответствие 15 литров жидкости теплоносителя на каждый киловатт мощности оборудования.

Расчет объема на отдельном примере

Коэффициент, учитывающий тепловое расширение используемого теплоносителя, зависит от наличия антифризных добавок. Он меняется в зависимости от процентного соотношения данных добавок, а также может меняться под влиянием температуры. Есть специальные таблицы, где можно посмотреть данные из расчета нагревания теплоносителя. Такая информация внесена в калькулятор. Если используется вода, то это обязательно отображается в программе.

Незамерзающие жидкости в качестве теплоносителя особенно актуальны при необходимости отключать отопление в холодное время года.

Обязательно учитывается коэффициент эффективности мембранного расширительного бака. Его можно определить по такой формуле:

F= (Pm-Pb)/(P1+1)

При этом Pm обозначает максимальное давление, которое может привести к аварийному включению специального клапана безопасности. Это значение должно указываться в паспортных данных изделия.

На схеме показан вариант монтажа устройства

Pb – это давление для подкачки воздушной камеры устройства. Если конструкция уже была подкачана, то параметр указывается в технических характеристиках. Это величину можно менять самостоятельно. Например, производить докачку насосом для автомобиля или убирать лишний воздух при помощи вмонтированного ниппеля. Для автономных систем рекомендуемый показатель – 1-1,5 атмосфер.

Статья по теме:

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
