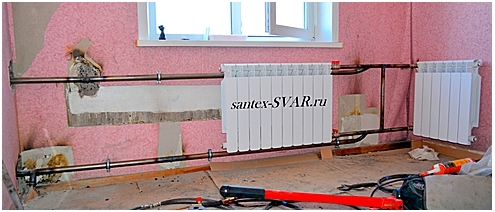

Как подключить две батареи к одному стояку отопления в квартире – Схема подключения двух батарей отопления от одного стояка

видео-инструкция по монтажу своими руками, особенности установки двух батарей к одному стояку, схема, цена, фото



Обычно система обогрева в частных домах является автономной, поэтому для ее организации требуется приобрести котел достаточной мощности и определить, какой должна быть теплоотдача радиаторов отопления. Потом уже дело остается за малым – нужно всего лишь с помощью трубопровода соединить отопительные приборы с котлом и заправить все теплоносителем. Наиболее оптимальной схемой подключения является двухтрубная, когда есть и подача, и обратка.

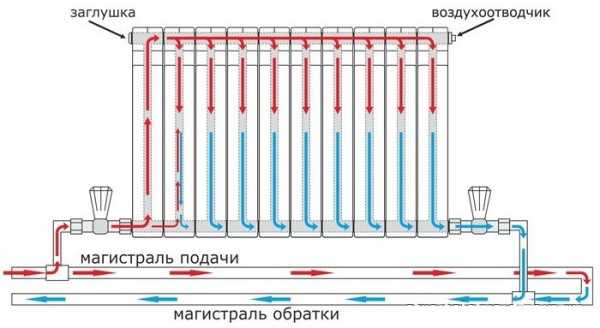

Схема подключения радиатора отопления двухтрубная система с нижней разводкой

Типы отопительных систем

Используют однотрубные и двухтрубные варианты, которые могут обладать как достоинствами, так и недостатками. Конструкция может монтироваться как с нижней разводкой, так и с верхней. Однако последняя применяется чаще всего, так как является более удобной и практичной.

Как вы знаете, принцип работы автономной системы обогрева заключается в постоянной циркуляции воды или другого теплоносителя от котла к устройствам и обратно. При этом он может передвигаться самотеком, либо в принудительном порядке, что достигается путем подключения насоса.

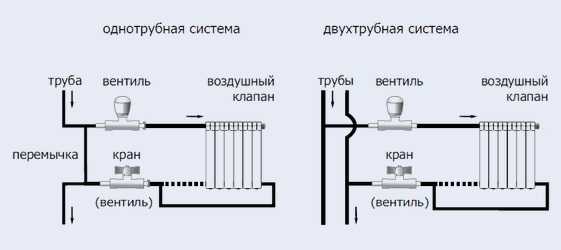

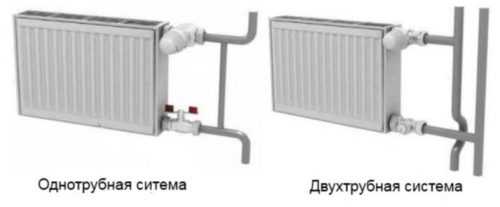

Чем отличаются между собой одно- и двухтрубные схемы обогрева

Двухтрубный вариант подключения

Рассмотрим ее особенности:

1. Инструкция по монтажу схемы подразумевает наличие двух отдельных трубопроводов, к которым подключается каждое из устройств.
2. При этом один водопровод является подающим, откуда поступает горячая вода, а другой – обратным, отдающим уже охлажденную воду.
3. Так как пути, преодолеваемые теплоносителем, как в подающей трубе, так и в обратной, равны, их гидравлическое сопротивление одинаково. То есть такая схема гидравлически уравновешена, что делает ее применение наиболее оптимальным.

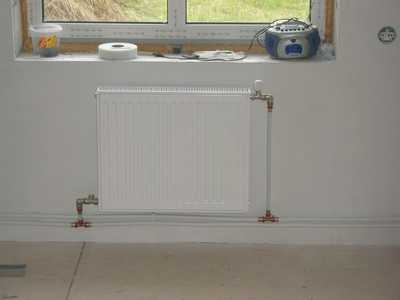

Правильное подключение радиаторов отопления при двухтрубной системе — диагональный метод

Совет: использование в данном случае диагонального метода подключения приборов отопления сделает работу системы более эффективной.

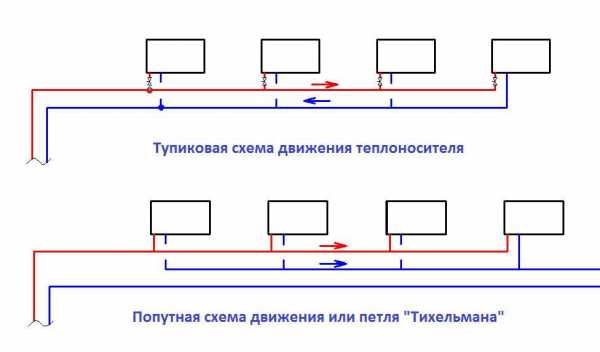

4. Впрочем, схемы могут быть и тупиковыми, а это означает, что самый:

• длинный путь проделывает уже остывшая вода, отходящая от последнего в цепи прибора отопления;
• короткий — пролегает от первого.

По этой причине придется регулировать подачу горячей воды своими руками в каждой из батареи кранами или использовать термостатические клапаны.

Разводка

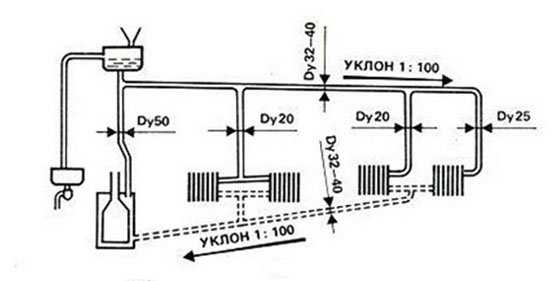

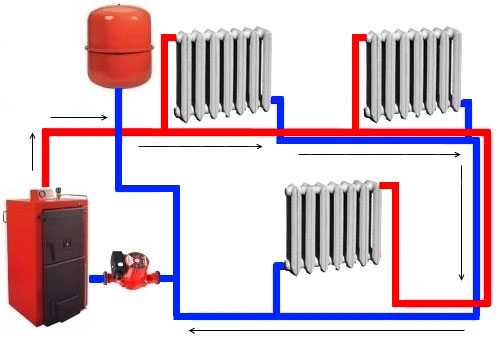

Схема может быть принудительной (встраивается насос) и самотечной, основное достоинство последней заключается в том, что она не требует наличия электричества. Для этого делается верхняя разводка, а приборы отопления, так же, как и в предыдущем случае, подключаются диагонально.

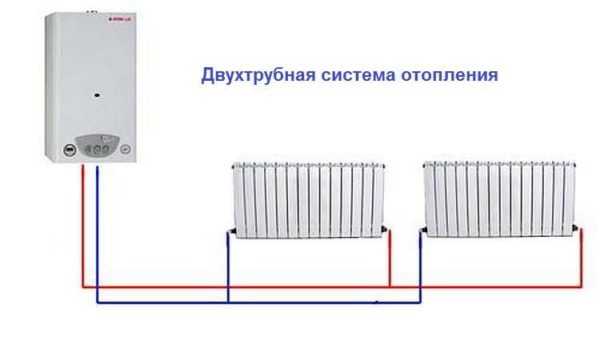

Принудительная двухтрубная схема подключения радиаторов отопления с котлом и насосом

Используется она чаще всего в небольших жилых домах, имеющих не больше двух этажей. Хотя она станет идеальной в населенных пунктах, испытывающих перебои с электроэнергией, используется не часто, что объясняется необходимостью применения большого количества материалов и неэстетичным внешним видом.

Используется не только в жилых домах, но и в любых других зданиях, вне зависимости от их назначения. Ее организация требует больших затрат материалов и сил, но все же преимущества такой системы неоспоримы.

В системе есть возможность автоматического регулирования температуры

Совет: вы сможете легко подобрать ее для любых строений, какими бы сложными они ни были.

На одной ветке возможно расположение большого количества устройств отопления, и это не потребует дополнительной установки гидравлических регуляторов давления. Подача воды и обратный отток в таких схемах подключаются отдельно, что позволяет регулировать обогрев всех помещений дома автоматически. В данном случае терморегуляторы не будут оказывать никакого влияния на другие приборы, а их цена лишь ненамного увеличит стоимость монтажа.

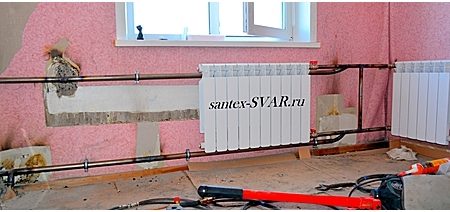

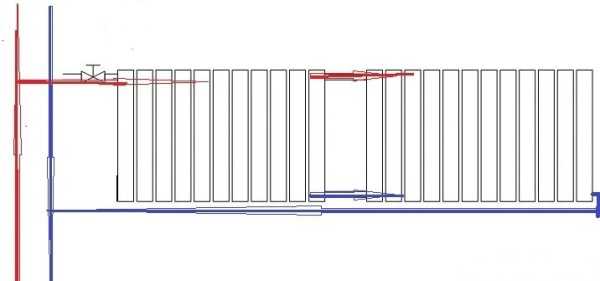

Диагональное подключение двух радиаторов отопления к одному стояку

Варианты подключения отопительных приборов к системе

Мы часто говорим слова – «подключить» и «присоединить», подразумевая выполнения одного и того же действия – соединить радиатор с трубопроводом отопительной системы.

Однако такой подход является дилетантским, так как между ними существует определенная техническая разница:

• присоединить радиатор – подвести к нему тубу подающей магистрали и «обратки». Примером может служить к радиатору боковой вариант, когда трубы подходят к прибору с одной стороны сверху и снизу, или диагональный.
• подключить отопительное устройство – создать узел соединения, в котором есть подача или обратка, а также используются регулирующие шаровые краны, клапана или другие подобные элементы.

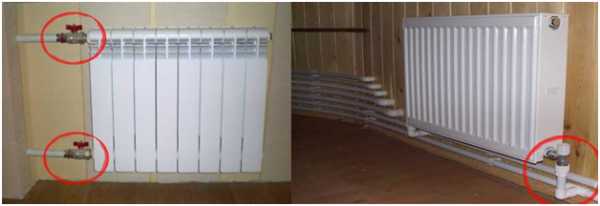

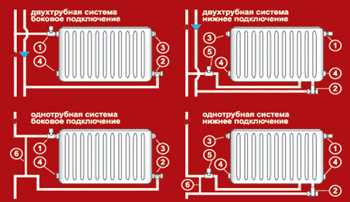

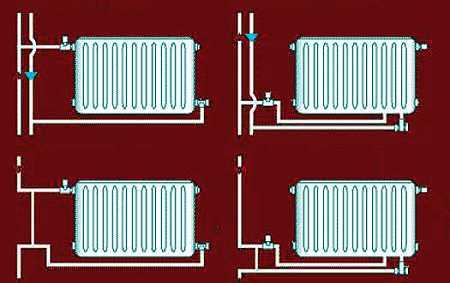

Есть два основных варианта системы отопления, от которых зависит окончательная сборка отопительной схемы дома иди квартиры:

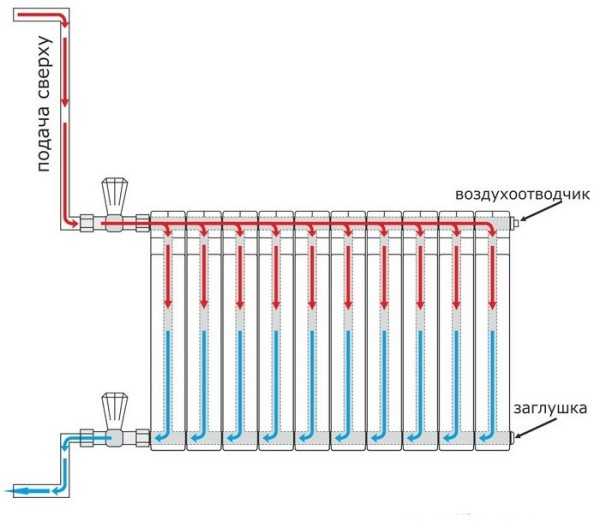

1. Верхняя – подающая магистраль расположен выше верхнего уровня радиатора.
   В данном случае используют такие варианты присоединения радиатора:

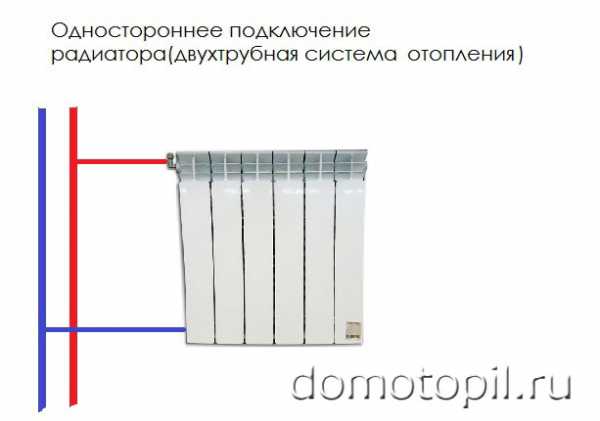

• одностороннее боковое (снизу и сверху) – способ наиболее эффективен при использовании в батарее не более 10 секций. В противном случае прогрев дальних происходит не полностью, из-за чего КПД устройства существенно снижается;

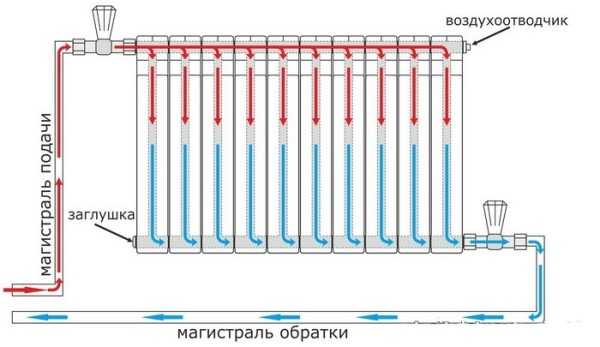

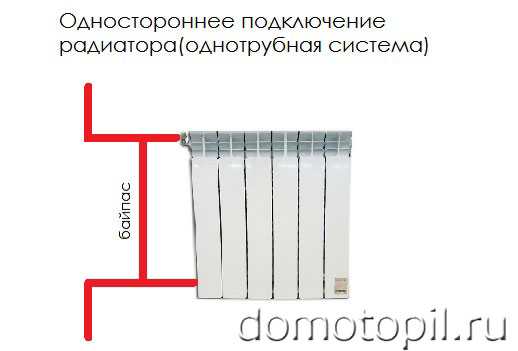

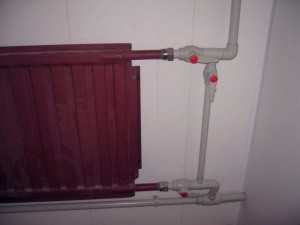

Одностороннее боковое подсоединение прибора с верхней разводкой системы

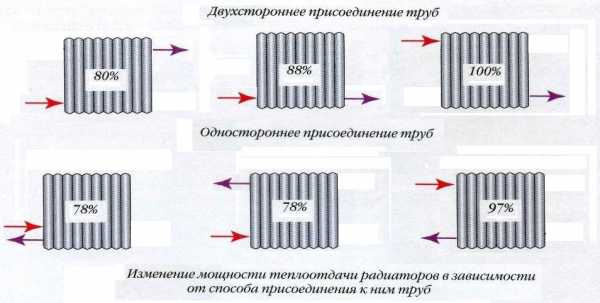

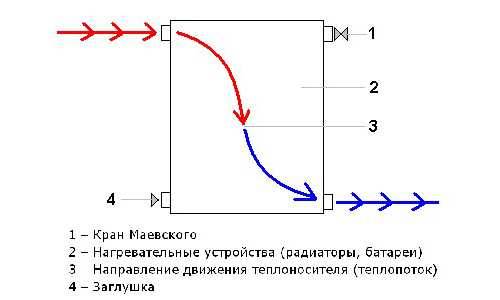

• диагональное (сверху и снизу) может быть двух способов, каждый из которых считается самым эффективным при таком способе разводки. Вы можете использовать приборы с большим, чем 10, количеством секций и они все будут прогреваться максимально.

2. Нижняя – подающая магистраль подходит к радиатору снизу, обычно применяется при установке насоса:

• одностороннее боковое (сверху и снизу) – в данном случае, как и в предыдущем, максимальный эффект от такого способа можно получить только при количестве секций в отопительных приборах не более 10, иначе теплоноситель просто не успеет прогреть их;

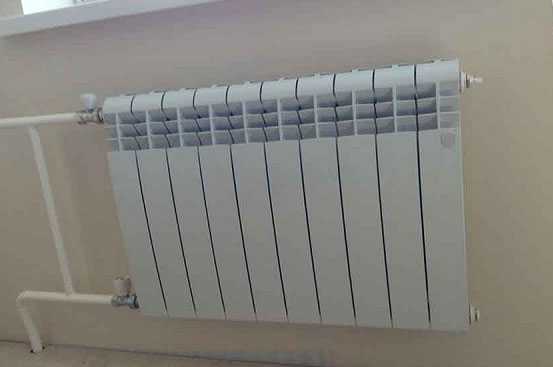

Подсоединение боковое при нижней обвязке

• диагональное (сверху и снизу) – эффект такой же, как и при верхней разводке;

Диагональный способ подсоединения при нижней обвязке

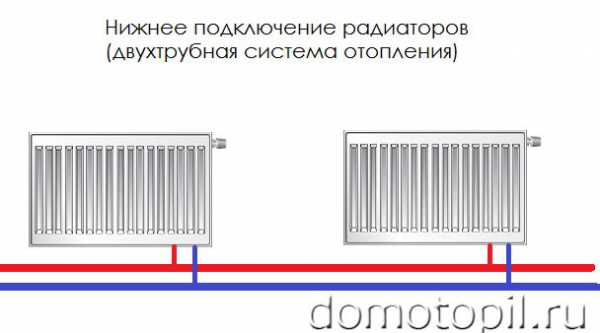

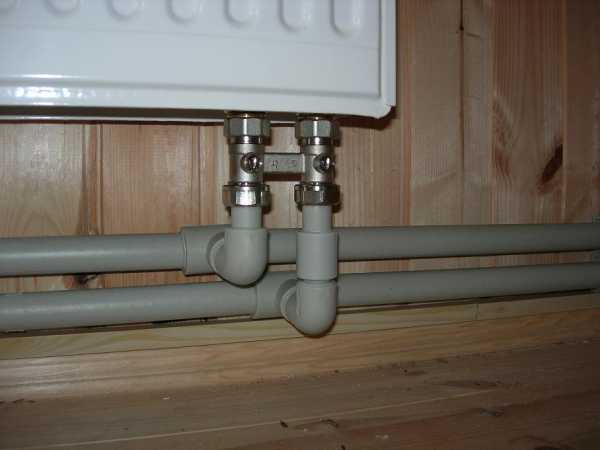

• нижний способ – в этом случае подача подходит снизу к радиатору и выходит с другой стороны тоже снизу. Наибольший эффект будет только при установке насоса;

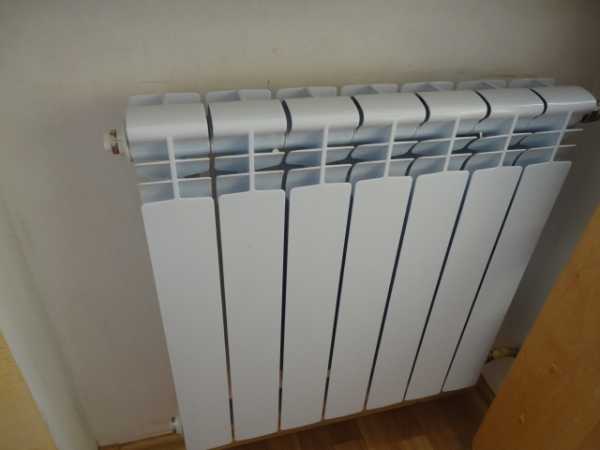

Как подключить нижним способом конечный радиатор

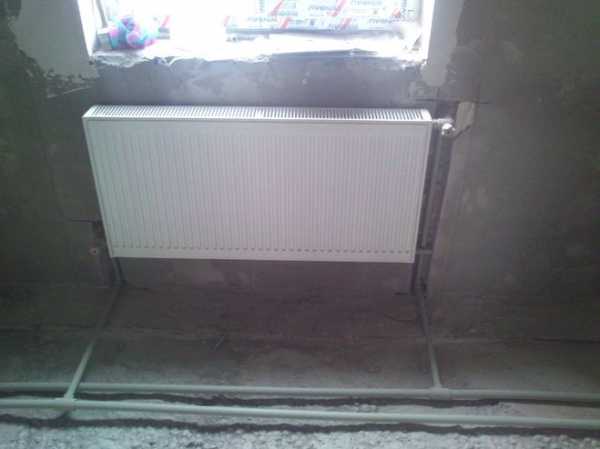

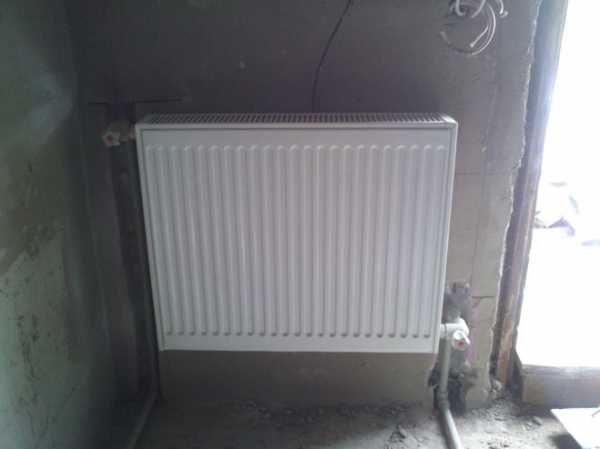

На фото — вариант подсоединения, когда обратное кольцо за отопительным прибором

Совет: производить закольцовку подачи и обратки дальше, чем установлен последний радиатор следует предельно осторожно, иначе это может повлиять на настройку всей отопительной системы.

Учтите:

• при верхней разводке максимальный эффект вы получите при диагональном подсоединении приборов;
• при нижней разводке и насосе самым эффективным вариантом будет нижний (снизу-снизу).

Вывод

Как видно из статьи, двухтрубный вариант подключения радиаторов к системе отопления является наиболее приемлемым почти со всех точек зрения, за исключением увеличения расходов на комплектующие. Они позволяют без труда произвести регулировку температуры теплоносителя для разных помещений, а также сделать необходимую балансировку, чтобы не произошел гидравлический удар.

Монтаж отопительных приборов к схеме не представляет сложностей, поэтому в частных домах его производят обычно самостоятельно. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

gidroguru.com

Как правильно подключить батарею отопления в многоквартирном доме

Сама процедура установки отопительной батареи сводится к двум операциям:

• монтаж радиаторов в специально выбранном для этого месте;
• подключение батареи к системе отопления.

Монтаж радиаторов отопления

Выбирая место для размещения радиаторов, исходят из необходимости не просто прогреть комнату, но и создать своеобразную «тепловую завесу», своего рода защитный тепловой экран от пронизывающего сквозняка или морозного воздуха, дующих от входной двери или окон. Поэтому радиаторы монтируют либо на стене «прихожки», либо под окном.

Конструкции радиаторов на ножках пока встречаются очень редко (в основном, это дизайн-радиаторы из чугуна), практически всегда батареи крепят на стене. Чтобы фактическая теплоотдача была максимальная, расстояние от внутренней стены до секций рекомендуют оставлять не более 5 см, а от пола — до 12 см. Радиатор следует установить таким образом, чтобы обеспечить свободный доступ к вентилям и кранам.

Современные радиаторы унифицированы для любого типа подсоединения со стояком, имея по две верхние и нижние торцевые точки подключения.

Это важно! При установке радиатора на крепежных кронштейнах необходимо  контролировать  по уровню правильность выставления горизонтальности, чтобы избежать в последующем появления воздушных пробок.

После монтажа радиатора определяется схема подключения батарей отопления  к системе центрального отопления. Однако нужно учесть, что в многоэтажках используется однотрубное последовательное подключение батарей отопления, поэтому его нельзя самопроизвольно заменять на параллельное  без консультаций со специалистом.

Прежде чем определяться с  подключением к отопительному стояку дома, нужно уделить некоторое внимание типу самой системы отопления в доме. В настоящее время существуют однотрубный и двухтрубный вариант организации отопления жилого дома. От того, какая система применена, зависит, как подключить батарею отопления.

Однотрубная система отопления

В однотрубной системе теплоноситель подается по вертикальной трубе к последовательно подключенным отопительным радиаторам, теряя постепенно свою первоначальную рабочую температуру. В таких конструкциях отсутствуют трубопроводы обратного приема отработанного, то есть уже остывшего, теплоносителя. В свое время советских строителей это очень устраивало, поскольку вертикальная система всего лишь с одной трубой проста в монтаже, экономична по расходу материалов (отсутствуют соединительные трубы, перемычки и обратные стояки) и проста в техническом обслуживании. Но эта простота сослужила плохую службу эксплуатационным службам и самим жильцам.

Последовательное подключение батарей отопления обречено на неодинаковое значение температуры на верхних и нижних этажах здания и даже внутри каждой квартиры. Другим минусом однотрубной системы является необходимость нагнетания высокого давления теплоносителя, чтобы обеспечить равномерный нагрев по контуру циркуляции. Это ведет к частым аварийным протечкам и износу отопительного оборудования.

Двухтрубная система отопления

Здесь используются два независимых трубопровода, один — для подачи горячего теплоносителя, другой — для приема остывшего.  Они соединяются посредством конечного прибора системы. При такой двухтрубной системе вопрос, как подключить две батареи отопления, решается путем их параллельного подсоединения. Двухтрубная система не требует такого высокого давления теплоносителя, как однотрубная.

Способы подключения батарей отопления

Различают последовательный  и параллельный способы подключения батарей.

При последовательном подключении радиаторы встроены непосредственно в отопительную систему, являясь как бы ее неотъемлемой частью. Горячая вода под давлением проходит через них, не позволяя регулировать температуру батареи. Ремонт и замену батареи можно производить только при отключении и слива воды из всей системы. Аварийная ситуация вынуждает перекрывать полностью отопление на всем стояке, лишь потом приступать к ремонту.

Во избежание сильного остывания горячего теплоносителя в системе с последовательным односторонним подключением радиаторов патрубки входа и выхода соединяются перемычкой на замыкающем участке. Тогда часть горячего теплоносителя с температурой, близкой к начальной, пройдет мимо к следующему отопительному прибору. Здесь нельзя промахнуться с определением диаметров трубопроводов на всех участках. Такую просчитанную обвязку часто в многоэтажках нарушают самопроизвольным демонтажем перемычки, что совершенно не допустимо.

При параллельном подключении радиаторы запитываются теплоносителем через трубу, врезанную в общий вертикальный стояк. Аналогичным способом отводится вода из батареи. Благодаря шаровым кранам можно перекрывать движение теплоносителя для проведения ремонтных работ, не создавая проблем себе и соседям. Неудобство этой схемы заключается в недостаточном прогреве батарей отопления в случае пониженного давления в системе, так как основной поток теплоносителя будет протекать по магистральному трубопроводу.

Варианты подключения батарей будут зависеть от их типа, для алюминиевых и биметаллических батарей используют параллельное подключение, а для чугунных и трубчатых оптимальным является последовательное подключение.

Разводка радиаторов отопления

Однозначного критерия, как правильно подключить батарею отопления, не существует. Унифицированность конструкции радиаторов позволяет осуществлять подвод труб снизу, сбоку и с обеих торцевых сторон батареи. В настоящее время кроме металлических труб широко используются металлопластиковые, полиэтиленовые и полипропиленовые трубы. Наиболее оптимальным  в комплексном соотношении цена/качество/простота монтажа является подключение батареи отопления полипропиленом.

Боковое подключение батарей отопления

Такой способ заключается в подсоединении подводящей ветки (с горячим теплоносителем) к верхнему патрубку радиатора, отводящей ветки — к нижнему. Таким способом обеспечивается максимальная теплоотдача. В случае использования бокового одностороннего подключения для радиатора с большим количеством секций, необходимо установить удлинитель протока теплоносителя, так как последние секции плохо прогреваются. Боковое подключение является наиболее общепринятой схемой для многоэтажек с центральной системой горячего отопления.

Нижнее подключение

Его используют в особых случаях, когда обогревающая система размещена в полу. Труба с горячей водой и труба с остывшей водой подсоединены с противоположных сторон радиатора к его нижним патрубкам и уходят вертикально в пол. Такая схема проигрывает по эффективности боковому и диагональному подключениям.

Диагональное подключение

Принцип разводки заключен в подсоединении горячей воды к верхнему патрубку с одной стороны радиатора и подсоединении обратки к нижнему патрубку противоположной стороны батареи. Горячий теплоноситель равномерно распределен по всему объему радиатора. Схема отлично подходит для многосекционных батарей отопления и обеспечивает номинальную теплоотдачу.

Выбор комплекта для подключения радиатора

В случае, если есть желание сделать развязку своими руками при помощи полипропиленовых или металлопластиковых труб, необходимо помнить, что на входе в радиатор с обеих сторон используется стандартная резьба (в основном, полудюймовая). Поэтому и трубы должны быть соразмерные. В комплектах подключения имеются прокладки из силикона или паранита, поэтому специальной подмотки при монтаже не потребуется.

Это важно! Обилие информации о способах подключения батарей отопления зачастую провоцирует потребителей самопроизвольно переносить и подключать собственные батареи, не задумываясь о последствиях для соседей по стояку. Без согласования со специалистами ЖКХ можно создать массу проблем и себе, и соседям.

Статьи по теме:

Оцените статью:

 Loading …

santehkrug.ru

три способа и советы по выбору того или иного варианта

Установки батарей

Если в доме красиво, но холодно, жить в нем будет не очень комфортно. Поэтому сборка инженерных коммуникаций — дело очень ответственное. Если она осуществляется самостоятельно, специалисты рекомендуют сначала максимально подробно изучить все особенности монтажа. Мы же поговорим о том, как подключить радиатор и какую схему выбрать для максимальной его теплоотдачи.

Перед тем как говорить о вариантах подключения радиаторов, стоит остановиться на существующих схемах отопления, выборе наиболее удачного места для установки радиатора, а также на описании способов циркуляции теплоносителя

Схемы отопления

Для обслуживания многоквартирных и частных домов сегодня активно используются две системы отопления — однотрубная и двухтрубная.

Однотрубная схема предполагает подачу горячего теплоносителя сверху дома, а затем его распределение по отопительным приборам, установленным в каждой квартире. У такой системы есть один серьезный недостаток. Она не позволяет регулировать температуру, которую создают отопительные приборы, без дополнительного монтажа специальных приспособлений. И еще один весомый минус — добравшись до нижних этажей, теплоноситель заметно остывает, поэтому в квартирах тепла не хватает.

Двухтрубная система полностью лишена подобных моментов. Это более эффективная схема из существующих отопительных систем. Ведь в ней горячая вода в батарею подается по одному стояку, а потом по другому — обратке — уходит назад в общую схему. Отдельные батареи подключаются к системе параллельно, поэтому в каждом отопительном приборе температура теплоносителя примерно одинакова. Ее можно регулировать, установив на радиатор терморегулятор. И это еще одно преимущество подобной организации отопления.

Что важно учесть при выборе места установки радиатора?

При выборе места подключения батареи важно учитывать, что функции этого прибора заключаются не только в обеспечении тепла, но и в защите помещения от проникновения холода извне. Именно поэтому радиаторы устанавливаются в местах, наиболее слабых с этой точки зрения — под подоконниками. Так они отсекают поток холодного воздуха, который проникает в комнату через окно или балконный блок.

Существует готовая схема расположения отопительных батарей. Монтажные расстояния определены согласно существующим нормам СНиП. Они позволяют получать в итоге максимальную теплоотдачу. Поэтому стоит обязательно о них упомянуть.

Обратите внимание! Размещать батареи необходимо на расстоянии 12 см от пола, 10 см от подоконника и 2 см от стены. Нарушать эти нормы не рекомендуется.

Дополнительное оборудование и способы циркуляции теплоносителя в системе отопления

Как правильно подключить отопление

Прежде чем переходить к описанию схем подключения отопления, стоит рассказать об оборудовании, которое понадобится в момент его проведения.

Вода внутри системы может циркулировать естественным и принудительным способом. Второй вариант предполагает подключение циркуляционного насоса. Он проталкивает горячую воду, помогая ей добираться до самых труднодоступных мест. Для того чтобы это осуществить, насос необходимо вмонтировать в общую систему, выбрав место непосредственно у котла.

Обратите внимание! Подключая циркуляционный насос, мы делаем систему отопления энергозависимой. В случае возникновения перебоев с электроснабжением она работать не будет.

Но инженеры давно придумали приспособление, которое позволяет перенастроить принудительную циркуляцию теплоносителя на естественную. Устройство это называется байпасом. По сути, подобное оборудование — это обычная перемычка, которая устанавливается между подводящей трубой и обраткой. Чтобы система работала без перебоев, диаметр байпаса должен быть меньше диаметра основной разводки.

Схемы подключения радиаторов

Существует несколько отопительных схем, которые позволяют подключить батареи к центральной магистрали. Это:

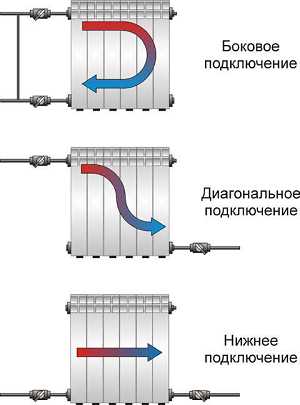

1. Боковое одностороннее подключение.
2. Нижнее.
3. Диагональное.

Первый вариант обеспечивает максимальную теплоотдачу, поэтому многие отдают предпочтение именно ему. При выборе такой схемы батареи соединяются с разводкой следующим образом. Подводящую трубу подключают к верхнему боковому патрубку, а отводящую — к нижнему с той же стороны.

Установка радиаторов

Такая схема способствует равномерному распределению объема теплоносителя внутри батареи. Последняя прогревается полностью, а это значит, что и тепло она отдает в большем количестве. Подобный вариант специалисты настоятельно рекомендуют выбирать тогда, когда радиатор состоит из большого количества секций — до 15 единиц. Его же следует использовать, когда в доме или квартире все отопительные приборы соединяются в единую сеть параллельно.

Нижнее подключение позволяет скрыть трубы обвязки в полу. При ней и подводящая и отводящая труба подсоединяется к нижним отводам батарей. Система работает эффективно только при постоянном максимальном давлении воды. Как только оно падает, радиатор оказывается полупустым внутри, и теплоотдача уменьшается на 15%. При таком варианте батареи прогреваются неравномерно — их низ горячее верха. И это необходимо учитывать, выбирая подобный способ подключения.

Диагональное подключение предполагает подвод подающей трубы к верхнему патрубку батареи, а отвод обратки — к нижнему, находящемуся с противоположной стороны. При таком варианте батарея внутри тоже заполняется полностью, поэтому потери теплоотдачи составляют не более 2%.

Как правильно провести подключение?

Монтаж радиаторов отопления

После выбора схемы подключения необходимо правильно установить батареи:

• Радиатор лучше подвесить к стене при помощи кронштейнов. При этом два крепятся сверху, беря на себя основную нагрузку веса, а два снизу, поддерживая тяжелый отопительный прибор.Обратите внимание! Если используется радиатор, состоящий из 12 секций и больше, необходим дополнительный кронштейн, который крепится сверху ровно по центру отопительных приборов.
• При креплении целесообразно вооружиться строительным уровнем и выставить батареи по горизонтали и вертикали. Любой перекос, даже самый незначительный, приведет к тому, что внутри радиатора образуется воздушная пробка. Она не позволит устройству продемонстрировать максимум своих возможностей.
• Количество секций рассчитывается не только с учетом мощностей. Выбираются модели, ширина которых полностью перекрывает пространство под подоконником.
• При подключении необходимо не допустить прогибания верхней подводящей трубы вниз, а нижней отводящей вверх. Это тоже приведет к образованию воздушных пробок, но уже не в самой батарее, а в трубах. Причем устранить их будет крайне проблематично.
• Если устанавливаются радиаторы, состоящие более чем из 12 секций, лучше выбирать диагональное подключение. В противном случае заполнить весь объем отопительного прибора теплоносителем будет крайне сложно.
• Для достижения максимальной теплоотдачи специалисты рекомендуют использовать фольгированный экран, который прикрепляется с задней стороны прибора прямо на стенку. Если этого не сделать, существенное количество тепла уходит на обогрев стены, а не комнаты.

Какой материал выбрать для подключения батарей?

Полная схема отопительной системы

Сегодня в 90% случаев для подключения радиаторов используют металлопластиковые трубы. Сгоны к приборам прикрепляются сваркой по металлу, а потом монтаж разводки осуществляется методом пайки. В результате получается очень прочное и надежное соединение, которое смотрится весьма эстетично.

Для большей безопасности сразу устанавливается вся необходимая запорная аппаратура. Вместо шаровых кранов специалисты рекомендуют обратить внимание на краны с термостатическими головками. Они позволят в автоматическом режиме осуществлять всю необходимую регулировку.

При покупке современных радиаторов не нужно задумываться о выборе комплекта для грамотного подключения. В комплектацию уже входят и кронштейны, и радиаторные футорки, и воздухоотводчик, и краны американки, несколько соединителей, тройники, колена и хомуты. Поэтому выполнить качественное подключение с учетом приведенных рекомендаций будет очень просто.

Заключение по теме

Подключение батарей отопления производится тремя способами. Выбор конкретного варианта зависит от многих факторов. Важно учитывать количество секций радиаторов и особенности отопительных систем.

Так, например, при наличии принудительной циркуляции можно применять любой из трех видов подключения — и нижнее, и диагональное, и одностороннее боковое. При естественной циркуляции нередко случаются скачки давления теплоносителя, и нижнее подключение в таком случае не всегда бывает эффективным.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Схемы подключения радиаторов отопления в многоквартирном доме

Возможные схемы подключения радиаторов отопления

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

Способ подключения радиатора влияет на его теплоотдачу

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

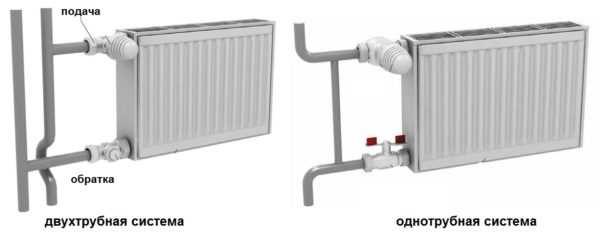

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

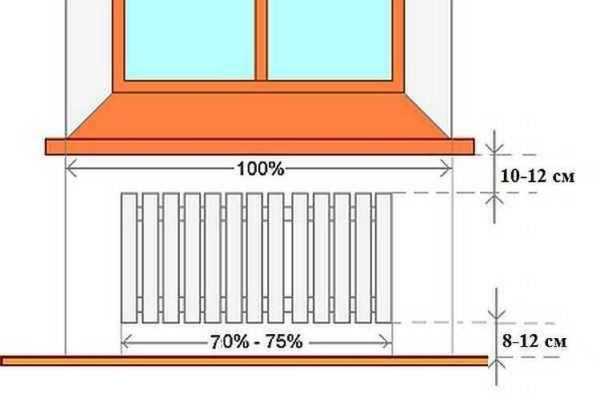

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

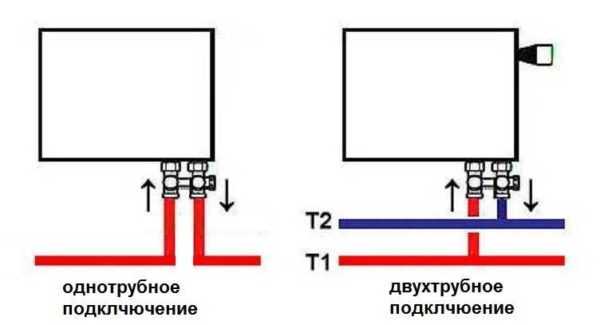

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

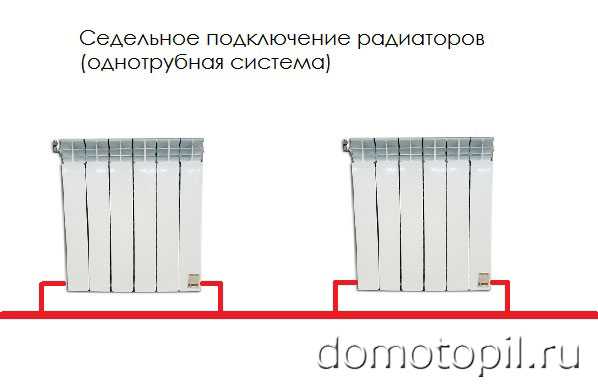

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Как грамотно выполнить подключение батарей отопления — схемы и способы

Если в доме красиво, но холодно, жить в нем будет не очень комфортно. Поэтому сборка инженерных коммуникаций — дело очень ответственное. Если она осуществляется самостоятельно, специалисты рекомендуют сначала максимально подробно изучить все особенности монтажа. Мы же поговорим о том, как подключить радиатор и какую схему выбрать для максимальной его теплоотдачи.

Перед тем как говорить о вариантах подключения радиаторов. стоит остановиться на существующих схемах отопления, выборе наиболее удачного места для установки радиатора, а также на описании способов циркуляции теплоносителя

Схемы отопления

Для обслуживания многоквартирных и частных домов сегодня активно используются две системы отопления — однотрубная и двухтрубная.

Однотрубная схема предполагает подачу горячего теплоносителя сверху дома, а затем его распределение по отопительным приборам, установленным в каждой квартире. У такой системы есть один серьезный недостаток. Она не позволяет регулировать температуру, которую создают отопительные приборы, без дополнительного монтажа специальных приспособлений. И еще один весомый минус — добравшись до нижних этажей, теплоноситель заметно остывает, поэтому в квартирах тепла не хватает.

Двухтрубная система полностью лишена подобных моментов. Это более эффективная схема из существующих отопительных систем. Ведь в ней горячая вода в батарею подается по одному стояку, а потом по другому — обратке — уходит назад в общую схему. Отдельные батареи подключаются к системе параллельно, поэтому в каждом отопительном приборе температура теплоносителя примерно одинакова. Ее можно регулировать, установив на радиатор терморегулятор. И это еще одно преимущество подобной организации отопления.

Что важно учесть при выборе места установки радиатора?

При выборе места подключения батареи важно учитывать, что функции этого прибора заключаются не только в обеспечении тепла, но и в защите помещения от проникновения холода извне. Именно поэтому радиаторы устанавливаются в местах, наиболее слабых с этой точки зрения — под подоконниками. Так они отсекают поток холодного воздуха, который проникает в комнату через окно или балконный блок.

Существует готовая схема расположения отопительных батарей. Монтажные расстояния определены согласно существующим нормам СНиП. Они позволяют получать в итоге максимальную теплоотдачу. Поэтому стоит обязательно о них упомянуть.

Обратите внимание! Размещать батареи необходимо на расстоянии 12 см от пола, 10 см от подоконника и 2 см от стены. Нарушать эти нормы не рекомендуется.

Дополнительное оборудование и способы циркуляции теплоносителя в системе отопления

Как правильно подключить отопление

Прежде чем переходить к описанию схем подключения отопления, стоит рассказать об оборудовании, которое понадобится в момент его проведения.

Вода внутри системы может циркулировать естественным и принудительным способом. Второй вариант предполагает подключение циркуляционного насоса. Он проталкивает горячую воду, помогая ей добираться до самых труднодоступных мест. Для того чтобы это осуществить, насос необходимо вмонтировать в общую систему, выбрав место непосредственно у котла.

Обратите внимание! Подключая циркуляционный насос, мы делаем систему отопления энергозависимой. В случае возникновения перебоев с электроснабжением она работать не будет.

Но инженеры давно придумали приспособление, которое позволяет перенастроить принудительную циркуляцию теплоносителя на естественную. Устройство это называется байпасом. По сути, подобное оборудование — это обычная перемычка, которая устанавливается между подводящей трубой и обраткой. Чтобы система работала без перебоев, диаметр байпаса должен быть меньше диаметра основной разводки.

Схемы подключения радиаторов

Существует несколько отопительных схем, которые позволяют подключить батареи к центральной магистрали. Это:

1. Боковое одностороннее подключение.
2. Нижнее.
3. Диагональное.

Первый вариант обеспечивает максимальную теплоотдачу, поэтому многие отдают предпочтение именно ему. При выборе такой схемы батареи соединяются с разводкой следующим образом. Подводящую трубу подключают к верхнему боковому патрубку, а отводящую — к нижнему с той же стороны.

Такая схема способствует равномерному распределению объема теплоносителя внутри батареи. Последняя прогревается полностью, а это значит, что и тепло она отдает в большем количестве. Подобный вариант специалисты настоятельно рекомендуют выбирать тогда, когда радиатор состоит из большого количества секций — до 15 единиц. Его же следует использовать, когда в доме или квартире все отопительные приборы соединяются в единую сеть параллельно.

Нижнее подключение позволяет скрыть трубы обвязки в полу. При ней и подводящая и отводящая труба подсоединяется к нижним отводам батарей. Система работает эффективно только при постоянном максимальном давлении воды. Как только оно падает, радиатор оказывается полупустым внутри, и теплоотдача уменьшается на 15%. При таком варианте батареи прогреваются неравномерно — их низ горячее верха. И это необходимо учитывать, выбирая подобный способ подключения.

Диагональное подключение предполагает подвод подающей трубы к верхнему патрубку батареи, а отвод обратки — к нижнему, находящемуся с противоположной стороны. При таком варианте батарея внутри тоже заполняется полностью, поэтому потери теплоотдачи составляют не более 2%.

Как правильно провести подключение?

Монтаж радиаторов отопления

После выбора схемы подключения необходимо правильно установить батареи:

• Радиатор лучше подвесить к стене при помощи кронштейнов. При этом два крепятся сверху, беря на себя основную нагрузку веса, а два снизу, поддерживая тяжелый отопительный прибор. Обратите внимание! Если используется радиатор, состоящий из 12 секций и больше, необходим дополнительный кронштейн, который крепится сверху ровно по центру отопительных приборов.
• При креплении целесообразно вооружиться строительным уровнем и выставить батареи по горизонтали и вертикали. Любой перекос, даже самый незначительный, приведет к тому, что внутри радиатора образуется воздушная пробка. Она не позволит устройству продемонстрировать максимум своих возможностей.
• Количество секций рассчитывается не только с учетом мощностей. Выбираются модели, ширина которых полностью перекрывает пространство под подоконником.
• При подключении необходимо не допустить прогибания верхней подводящей трубы вниз, а нижней отводящей вверх. Это тоже приведет к образованию воздушных пробок, но уже не в самой батарее, а в трубах. Причем устранить их будет крайне проблематично.
• Если устанавливаются радиаторы, состоящие более чем из 12 секций, лучше выбирать диагональное подключение. В противном случае заполнить весь объем отопительного прибора теплоносителем будет крайне сложно.
• Для достижения максимальной теплоотдачи специалисты рекомендуют использовать фольгированный экран, который прикрепляется с задней стороны прибора прямо на стенку. Если этого не сделать, существенное количество тепла уходит на обогрев стены, а не комнаты.

Какой материал выбрать для подключения батарей?

Полная схема отопительной системы

Сегодня в 90% случаев для подключения радиаторов используют металлопластиковые трубы. Сгоны к приборам прикрепляются сваркой по металлу, а потом монтаж разводки осуществляется методом пайки. В результате получается очень прочное и надежное соединение, которое смотрится весьма эстетично.

Для большей безопасности сразу устанавливается вся необходимая запорная аппаратура. Вместо шаровых кранов специалисты рекомендуют обратить внимание на краны с термостатическими головками. Они позволят в автоматическом режиме осуществлять всю необходимую регулировку.

При покупке современных радиаторов не нужно задумываться о выборе комплекта для грамотного подключения. В комплектацию уже входят и кронштейны, и радиаторные футорки, и воздухоотводчик, и краны американки, несколько соединителей, тройники, колена и хомуты. Поэтому выполнить качественное подключение с учетом приведенных рекомендаций будет очень просто.

Заключение по теме

Подключение батарей отопления производится тремя способами. Выбор конкретного варианта зависит от многих факторов. Важно учитывать количество секций радиаторов и особенности отопительных систем.

Так, например, при наличии принудительной циркуляции можно применять любой из трех видов подключения — и нижнее, и диагональное, и одностороннее боковое. При естественной циркуляции нередко случаются скачки давления теплоносителя, и нижнее подключение в таком случае не всегда бывает эффективным.

Схемы подключения радиаторов отопления в частном доме

Различают три схемы подключения радиаторов отопления к отопительной системе. Каждая из них имеет свои достоинства и недостатки и применяется в зависимости от общей схемы отопления.

Боковая схема или боковое подключение

При боковом подключении подающая и обратная труба расположены с одной стороны радиатора. При этом возможен подвод подачи сверху (при верхней разводке) или снизу (при нижней разводке).

Считается что боковое подключение менее эффективно по сравнению с другими схемами подключения радиаторов. При его реализации возможна потеря мощности отопительного прибора от 5 до 15%.

Боковые схемы подключения приборов отопления успешно реализуются в домах с высокой скоростью движения теплоносителя и с высоким, более 4 атм, давлением в отопительной системе. Благодаря высокому давлению и высокой скорости движения теплоноситель полностью заполняет объем радиатора. Как правило, это многоквартирные многоэтажные дома.

В частных домах с относительно небольшой скоростью движения теплоносителя боковое подключение лучше не использовать, а в домах с естественной циркуляцией эта схема обвязки прибора отопления просто не приемлема.

Нижнее подключение

При нижнем подключении радиаторов подающая труба подключена к нижнему боковому отверстию прибора отопления, а отвод теплоносителя производится из нижнего отверстия, расположенного на противоположной стороне радиатора. Благодаря естественной конвекции тепло, поступающее снизу, поднимается вверх и полностью прогревает прибор отопления. Однако в верхних углах радиатора при таком подключении образуются застойные холодные зоны, наличие которых снижает эффективность работы прибора отопления в среднем на 5%.

Несмотря на этот недостаток, нижняя схема обвязки радиатора широко распространена в частных домах, особенно при использовании однотрубной системы отопления. Как правило, основным аргументом в ее пользу является малая материалоемкость – труб для нижней схемы подключения потребуется немного меньше, чем при реализации диагональной схемы подключения.

Диагональная схема подключения радиаторов

При диагональном подключении радиаторов подающая труба подходит с одной стороны прибора отопления, а выход теплоносителя происходит через отверстие, расположенное напротив по диагонали радиатора. При этом подача может быть подключена в верхний угол, тогда выходным будет нижнее отверстие с противоположной стороны.

Если подача подключена в нижний угол, то выходным будет верхнее отверстие, расположенное с противоположной стороны прибора отопления.

Диагональная схема подключения радиаторов считается наиболее эффективной, а наиболее верным вариантом подключения считается подвод теплоносителя в верхний угол, а его выход через противоположное нижнее отверстие. При таком подключении радиаторы работают с максимальной теплоотдачей.

Как выбрать схему подключения радиаторов?

Какой схеме подключения радиаторов отдать предпочтение во многом зависит от схемы разводки отопления.

Различают несколько схем отопления:

Выбор схемы отопления во многом зависит от способа движения теплоносителя: самотеком или принудительно, с помощью циркуляционного насоса.

Самотечная система отопления и схема ее реализации

До определенного времени самотечная система отопления в частных домах была единственно возможной. Вероятно, именно ее широкое распространение создало миф о простоте и дешевизне самотечного отопления. На деле именно схема отопления, основанная на естественном движении теплоносителя, является наиболее сложной в реализации и материалоемкой.

Причем эффективно самотечное отопление работает только в одноэтажных домах. В двухэтажных постройках неизбежно возникает перегрев второго этажа, для устранения которого необходима установка дополнительных байпасов, что также приведет к удорожанию системы отопления.

В домах большей этажности самотечная система отопления не используется.

Еще одним важным условиям для успешной реализации самотечной системы отопления является наличие чердака, где должен быть установлен расширительный бачок отопления и проложены подающие коллекторы (плечи).

Если чердака нет, а дом с мансардой, расширительный бак приходится устанавливать в жилом помещении, подключая его к системе канализации для сброса лишнего теплоносителя в случае необходимости. Следует помнить, что в самотечной системе расширительный бак открытый и его расположение внутри дома возможно только при использовании в качестве теплоносителя воды. Если в систему отопления залит антифриз, пары которого опасны для человека, открытый расширительный бак в помещении устанавливать нельзя.

Еще одним условием для нормальной работы самотечного отопление является установка котла ниже уровня обратки, для чего котел помещают в специальное углубление или в цокольный этаж. И наконец, монтаж труб такой системы должен быть выполнен с уклоном, обеспечивающим свободное направленное движение теплоносителя к котлу.

Как видите, схему самотечной системы отопления нельзя назвать простой. У нее слишком много недостатков, а достоинство только одно – бесперебойная работа системы отопления при отсутствии электроэнергии.

Однотрубная система отопления

При однотрубной системе отопления теплоноситель поступает в радиатор, проходит по нему и возвращается вновь в ту же трубу. При этом температура теплоносителя постепенно снижается при движении от одного прибора отопления к другому. В результате первый радиатор является самым нагретым и работает с полной теплоотдачей.
Для обеспечения расчетной мощности отопления второй радиатор должен быть большей мощности, а третий прибор отопления еще более мощным.

В частных домах трудно точно рассчитать требуемую мощность приборов отопления при подключении их к однотрубной системе. Как правило, подбор радиаторов происходит «на глазок», что приводит к неравномерному прогреву помещения: в одной комнате, близкой к котлу будет жарко, а в другой, напротив, холодно.

Остается добавить, что реальной экономии на трубах при монтаже однотрубной системы отопления также не удается получить.

Коллекторная схема системы отопления

При коллекторной схеме отопления теплоноситель от котла поступает вначале в распределительный коллектор, а затем от него к радиаторам. При этом к каждому прибору отопления идет труба подачи и труба обратки.

Для эффективной работы такой системы отопления важным условием является равные длины труб к каждому радиатору. Достичь этого можно только при расположении коллектора в центре отапливаемого дома, что удается далеко не всегда.

Если создать систему отопления с равными длинами труб к каждому прибору отопления не удается, приходится балансировать систему. создавая искусственно препятствия для движения теплоносителя (открывая и придавливая запорную арматуру), что приводит к необходимости использования более мощного циркуляционного насоса и может стать причиной неравномерного прогрева помещений.

Попутная схема отопления

При попутной схеме отопления сумма длин труб подачи и обратки каждого радиатора равны, а значит, равны гидравлические сопротивления каждого прибора отопления. Для такой схемы отопления не нужна балансировка.

Реализуется попутная схема отопления достаточно просто: к каждому прибору отопления подходит труба подачи, а обратка движется в попутном направлении к котлу. В итоге, чем ближе к котлу расположен радиатор, тем короче его труба подачи, и тем длиннее труба обратки. И, наоборот, у самого отдаленного радиатора самая длинная труба подачи и самая короткая труба обратки.

Несмотря на многообразие схем подключения радиаторов для частного дома наиболее эффективной является попутная схема отопления с диагональным подключением радиаторов.

Источники: http://stroychik.ru/otoplenie/shemy-podklyucheniya-radiatorov, http://gidotopleniya.ru/montazh-otopleniya/podkljuchenie-batarej-otoplenija-kak-gramotno-7334, http://aquagroup.ru/articles/shemy-podklyucheniya-radiatorov-otopleniya-v-chastnom-dome.html

teplosten24.ru

Неисправность или разрегулировка стояка отопления, к которому подключены комнаты в вашей квартире

Из цикла статей «Неисправности системы отопления»

Начнем с краткого описания основных способов (схем)  разводки труб к радиаторам отопления в жилых домах.

Существует два основных способа разводки труб к отопительным приборам (далее наз. – радиаторы) – однотрубная (рис. 1) и двухтрубная (рис. 2).



Однотрубная разводка системы отопления.

Рис.1 Однотрубная разводка

ОП – отопительный прибор (радиатор)
1 – прямой (восходящий) стояк,   2 – обратный (нисходящий) стояк

При однотрубной разводке горячий теплоноситель сначала поднимается по прямому (восходящему) стояку наверх, перетекает последовательно от одной квартиры к другой, от одного радиатора к другому, с этажа на этаж, при этом отдавая тепло в радиаторах и постепенно остывая. Достигнув верхнего этажа дома, теплоноситель по обратному (нисходящему) стояку опускается вниз, протекая последовательно через радиаторы одинаково расположенных квартир всех этажей.

На каждом радиаторе теплоноситель остывает на 2 – 5 ^оС. Таким образом, последний радиатор в цепочке будет значительно холоднее первого*. Чтобы обеспечить равную теплоотдачу радиаторов на всех этажах, каждый последующий радиатор должен иметь бòльшую площадь поверхности (количество секций), чем предыдущий.

Единственное достоинство однотрубной системы – более низкая стоимость по сравнению с двухтрубной системой за счет экономии труб на монтаж одного стояка .

Однако это «достоинство» несравнимо с серьезнейшим недостатком однотрубной системы – она крайне  затруднительно поддается  регулировке и балансировке, и зачастую невозможно управлять теплом в каждой комнате и квартире всего так, чтобы во всех квартирах обеспечивались равные и комфортные температурные условия.

Двухтрубная разводка системы отопления

Рис.2 Двухтрубная разводка

1 – прямой стояк,   2 – обратный стояк

При двухтрубной разводке к каждому радиатору подведено две трубы – “прямая” и “обратная”. Эта разводка позволяет иметь одинаковую температуру теплоносителя на входе во все радиаторы. Ее достоинство – легкая регулировка отопительных приборов в каждой квартире и комнате и балансировка всей системы отопления.

Если Вам повезло иметь в доме двухтрубную систему отопления, Вы избавлены от очень большой «головной боли» от неравномерной тепловой отдачи радиаторов отопления.



* В пятиэтажном доме  радиаторы по типовой схеме подключаются и на прямом (восходящем), и на обратном (нисходящем) стояках, т.е. последовательно 10 радиаторов; в десятиэтажном доме радиаторы, как правило, подключаются только на одном стояке – тоже 10 радиаторов последовательно.

Следовательно, при наиболее часто наблюдаемой фактической разности между температурами прямой и обратной воды в системах отопления, равной от 35 до 50 ^оС,  на каждой батарее должно «срабатываться» от 3,5 до 5 ^оС теплоносителя (см. также таблицу в конце статьи).

Но это средняя цифра. А практически бывает вот что:

Какой-либо умелец (или любитель комфорта) в квартире, расположенной впереди  вашей по ходу теплоносителя, для большего комфорта установит дополнительные секции на радиатор или заменит их на радиаторы с большой теплоотдачей (можно установить медные, и даже золотые радиаторы – уж они-то так мощно будут обогревать!)  Что получит ваш радиатор после этого? Правильно догадались – воду с температурой на несколько гр.С ниже, чем была до этого.

А если таких умельцев на вашем стояке найдется несколько, сколько тепла достанется Вам? Считайте сами.

Я лично не раз сталкивался с такой ситуацией. Так,  в 2009 году на первом этаже нашего дома «поселилось» ООО, которое сделало евроремонт с реконструкцией системы отопления, после которой в их помещении стало «срабатываться» 22 ^оС. Сколько досталось жителям остальных этажей – считайте сами.

Вы спросите: «А куда смотрело ЖКХ?». Если Вы не догадываетесь, я выскажу свое мнение: «Наверное, в карман ООО…». Во всяком случае, пока я их не «припер к радиаторам с АКИП,ом и цифрой 22 в руках», они клялись, что «перепад 22 градуса тепла на ООО видят впервые».



Еще раз повторим: температуры радиаторов, расположенных  на разных этажах дома и подключенных к одному стояку:

• при двухтрубной системе отопления  –   как правило, должны быть равны;
• при однотрубной системе –  разница температур радиаторов, расположенных на соседних этажах, составляет несколько градусов, как правило – от 2-х до 5-ти ^оС.

Внимание! – эти цифры приблизительные, отдача тепла радиаторами зависит от многих факторов!

Перейдем к разделам «Возможные причины. Основные признаки. Что делать»



Основные признаки

При похолодании в квартире или в отдельной комнате Вы заметили, что температура стояка и соответствующего радиатора на входе (Т1) в одной из комнат стала меньше, а в других комнатах – не изменилась по сравнению с предыдущими замерами.



Основная возможная причина:

– см. выше абзац, начинающийся со слов «Какой-либо умелец (или любитель комфорта) в квартире, расположенной впереди  вашей по ходу теплоносителя, для большего комфорта установит дополнительные секции на радиатор или заменит их на радиаторы с большой теплоотдачей…»



Что делать:

– пройти по всем квартирам, по всем этажам и измерить температуру труб того стояка, у которого понизилась температура в вашей квартире, Для последующего сравнения и анализа измеряйте температуру всех стояков.

Совет: не начинайте посещение квартир со слов «Что это ты, Иван (или «господа и дамы» и др.), понаставили у себя батареи из радиаторов? А у меня холодрыга настала из-за вас». Спокойно и вежливо измеряйте температуру стояков, но уголком глаза молча коситесь на радиаторы – сколько же там секций стоит?

Не волнуйтесь, если в какие-либо квартиры не будет доступа.

Составьте таблицу-график (для примера см. ниже таблицу, которую я реально составлял в своем доме два года назад) или просто номера квартир и цифирки столбиком и поразмышляйте над таблицей. Если Вы увидите по графику, что в одной из квартир перепад температур на радиаторе очень большой, а также вспомните, что при посещении этой квартиры вы уголком глаза заметили, что радиатор в комнате очень даже длинный, дальше можете уже на размышлять.

Из создавшейся ситуации есть три основных выхода:

• если хозяин квартиры с длинным радиатором – Ваш знакомый или друг- путь в его квартиру для разговора «по душам» может лежать «через магазин»;
• другой выход – проинформировать о ситуации других соседей, подключенных к охладевшему стояку, а затем проинформировать работников ДУК о выявленной разрегулировке отопления и попросить их действовать по закону;
• третий выход – ничего не предпринимать и морозить свою семью.



Распределение температуры теплоносителя в радиаторах отопления

подающего стояка, проходящего на всех этажах через гостиные,

и обратного стояка, проходящего через спальные комнаты

квартир 112, 116, 120, 124 и через офисные помещения 1-го этажа

дома № 1 по ул…….г.Н.Новгорода



Этаж, квартира	Подающий (восходящий) стояк В ГОСТИНОЙ		Нисходящий (обратный) стояк В СПАЛЬНОЙ		примечание
	Температура на входе в радиатор оС	Перепад температур на батарее∆оС	Перепад температур на батарее∆оС	Температура на входе в радиатор оС
Этаж 5 кв. 124	54,7	→	→	54,6
между 4-5 эт.	↑	2,2	0,9	↓
Этаж 4 кв. 120	56,9			53,7
между 3-4 эт.	↑	2,8	0,6	↓
Этаж 3 кв. 116	59,7			53,1
между 2-3 эт.	↑	3,3	0,9	↓
Этаж 2 кв. 112	63,0			52,2
между 1-2 эт.	↑	22,0	14,2	↓	↓
Этаж 1 ООО-офис	85,0   ↑			48,0   ↓
Подвал	85,3			48,5



↓ → ↑ направление движения теплоносителя по стоякам



Уважаемые посетители сайта! Если посмотреть на эту таблицу – где больше всего тепла отдает теплоноситель в радиаторах? Про офисные помещения ООО я уже упоминал раньше.

А кроме офисов, в каких еще квартирах большой перепад температур (отбор тепла)? Правильно, в кв. 112 – в гостиной 3,3 ^оС,  в спальной 0,9 ^оС!  Я обратил внимание – такие крокодилы!… виноват – батареи стоят в этих комнатах. А хозяин квартиры – умелец-профессиональный сантехник.

Но, спасибо ЖКХ, соответствующие действия они приняли, с той поры во всех квартирах подъезда (стучу по деревяшке!) стало тепло.

Чего и Вам горячо желаю!

автор: специалист ЖКХ Юрий Калнин

Смотрите также другие статьи из цикла “Что делать, если холодно в квартире”:

www.xn--b1ahhahznja9a.xn--p1ai

Как правильно подключить радиатор отопления в квартире и в частном доме

Содержание статьи:

Проектирование и монтаж системы водяного отопления требует правильного расчета и проектирования. Одним из таких этапов является подключение радиатора отопления в систему. От этого зависит эффективность всей системы, поэтому сделать это нужно правильно.

Выбор схемы подключения радиатора отопления в первую очередь зависит от типа разводки труб системы отопления. Наиболее часто встречается однотрубная система отопления и двухтрубная.

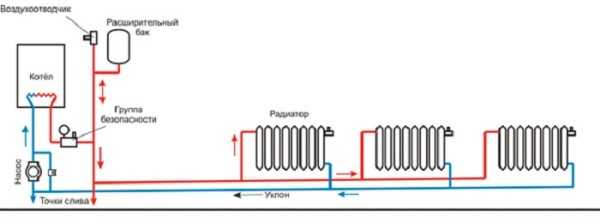

Схема подключения радиатора в однотрубной системе отопления

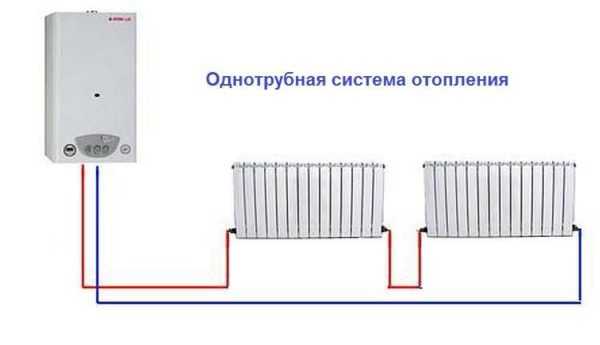

Само определение «однотрубная» говорит само за себя. Осуществить подключение при однотрубной системе отопления можно по разному.

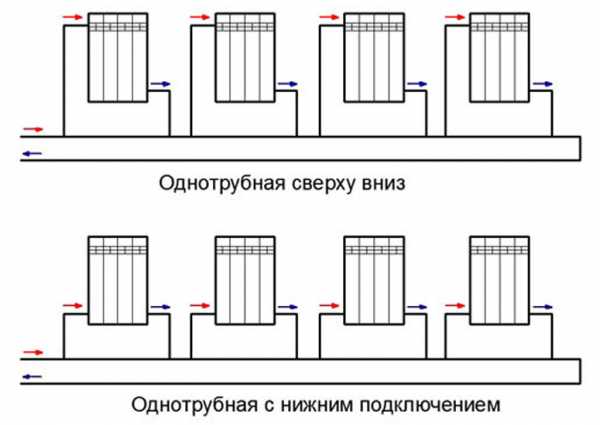

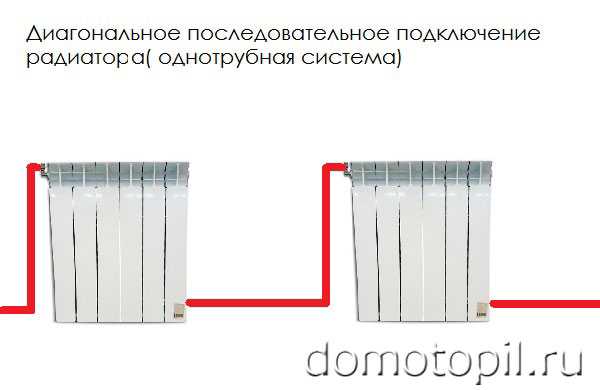

Последовательное подключение

Суть данной схемы заключается в последовательном подключении радиаторов отопления. То есть труба выходящая из одного радиатора входит в другой радиатор. Из последнего радиатора труба подключается к холодному входу котла отопления или в стояк многоквартирного дома.

У данного способа существует один плюс и пару минусов.

Плюс заключается в простоте и бюджетности осуществления монтажа.

Минус этого варианта в том, что температура в первом радиаторе всегда будет на порядок выше, чем в последнем и чем больше количество радиаторов, тем больше будет эта разница.

Ещё минусом является отсутствие возможности регулировать температуру радиаторов по отдельности. Установив терморегулятор на один радиатор, регулироваться будут все, что не всегда будет соответствовать нужным требованиям конретной комнаты.

Все радиаторы отопления по ориентации подключения можно разделить на батареи с боковым и нижнем подключением. Поэтому при однотрубном отоплении последовательным способом радиаторы с нижний подводкой подключаются так:

Конкретно, какой из входов на батареи является подающим, а какой обратным читайте в инструкции, прилагаемой к радиатору.

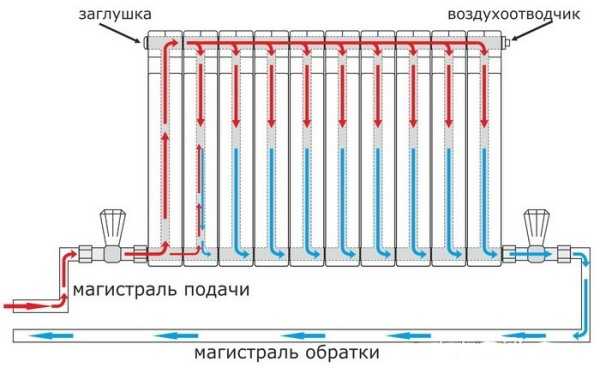

Радиаторы с боковым подключением можно подключить по диагонали:

Этот способ подключения является самым эффективным по сравнению с другими. Именно его производители берут за основу, когда пишут технические характеристик, испытывая свои радиаторы.

Односторонним способом:

Удобно, когда основная труба проходит сбоку от радиатора.

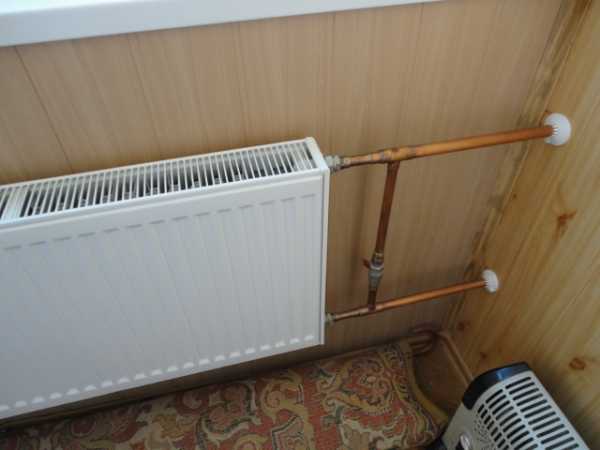

Нижним подключением(седельное подключение)

Для того чтобы была возможность регулировать каждый радиатор в отдельности при однотрубной системе отопления применяется седельное подключение:

Но при этом мощность радиатора падает примерно на 15 % .

Стоит отметить, что таким способом можно воспользоваться, только при наличии принудительной циркуляции.

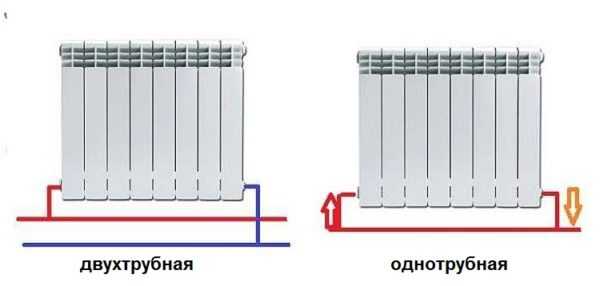

Схема подключения радиатора при двухтрубной системе отопления

Двухтрубная система отопления представлена подающей и обратной трубами. Такая система эффективней однотрубной. Варианты подключения при таком отоплении схожи с однотрубной, но всё таки есть разница, которую демонстрируют изображения ниже.

При подключении радиаторов отопления вне зависимости от выбранного способа, желательно ставит на подающую и обратную трубы шаровые краны на случай каких-то внештатных ситуаций, что бы можно было устранить проблему без остановки всей системы. А лучше установить терморегулирующие вентили на батареи, что бы была возможность контролировать температурный климат в помещении.

Эффективность отдачи тепла в зависимости от подключения

В зависимости от способа, которым радиатор подключен в систему отопления эффективность батареи от её максимальной возможности разнится, поэтому на изображении ниже наглядно все варианты и их эффективность указана.

В каком месте ставить радиаторы

Радиаторы отопления в первую очередь ставятся под окнами. И это не случайно, так как тёплый воздух, идущий от него, создает тепловую завесу холодному воздуху, что улучшает обогрев помещения и предотвращает запотевание стекла.

Как располагать радиаторы под окнами

Во-первых, ширина батареи не должна быть меньше 70 % от ширины окна, далее высота радиатора от пола 8-12 см. Ниже нельзя, так как нарушатся конвекционные потоки, выше тоже не рекомендуется потому, как пол в таком помещении будет плохо прогреваться. Теперь, что касается расстояния от стены до батареи. Оно должно варьироваться от 3 до 5 см, опять же для условий возникновения конвекционных потоков, которые так необходимы для эффективной работы системы отопления.

Если при подсчете необходимой мощности радиаторов отопления окажется, что места под окнами уже не хватает, а нужно установить ещё батареи, то они ставятся уже в свободном месте, желательно на стене, граничащей с улицей.

domotopil.ru

Какая схема подключения радиатора отопления к стояку правильная?

Добрый день.

Радиаторы в доме нужно устанавливать как минимум под окнами.

Что бы отсечь холод идущий в основной массе через самое незащищённое место в стене, то есть через окно. И в дополнение пресечь запотевание окна. Так же рекомендуется ставить дополнительные радиаторы в угловых комнатах, (на “глухих” стенах) если это требуется.

Радиаторы лучше ставить конвекторного типа (они более эффективные и экономные), так как работают по принципу конвекцию воздуха и содержат малое количество воды, а не на излучения тепла (как чугунные которые требуют очень большого температурного нагрева и содержат большое количество воды, которое надо подогреть котлу, что очень дорого).

Биметаллический радиатор.

Стальной радиатор (конвекторного типа).

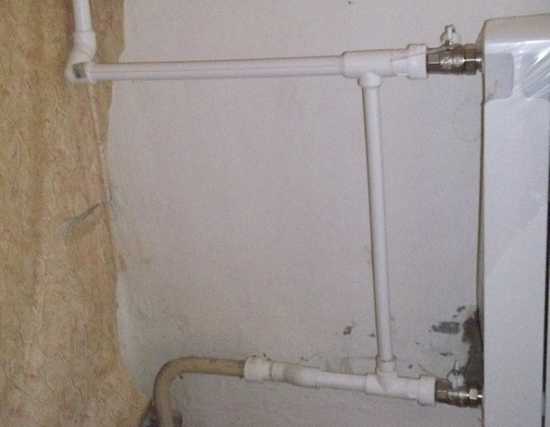

Боковое подключение к однотрубному стояку (многоквартирный дом).

С использованием перемычки.

Самое эффективное подключение радиатора это конечно – диагональное.

Это когда “подача” входит в радиатор сверху, а “обратка” выходит с низу и при этом с разных сторон.

Как на фото – № 3.

Фрагмент автономное отопление (2-х этажного дома).

Я советую использовать такой способ подключения всегда.

Трубы спрятаны в штрабу.

Трубы которые идут по “черновой” стяжки, в дальнейшем тоже заливаются.

В этом варианте нагретая вода проходит полностью весь радиатор и он равномерно тёплый.

Это очень заметно и эффективно на радиаторах размером от 1-го метра (или от 10 секций).

Что же касается стояков то в 2-х (3,4-х) этажном доме, я советую делать поэтажную разводку от коллектора (гребёнки). С применением циркуляционных насосов.

Удачи.

www.remotvet.ru
