Обратный клапан в системе водоснабжения

  Технически грамотное обустройство такой системы, как водопровод частного дома с индивидуальным источником в обязательном порядке требует установки в систему обратного клапана, устройства, отвечающего за поддержание необходимого уровня воды в водопроводе. Вернее, позволяющего поддерживать этот уровень до поступления воды в емкость повышающего насоса.

  Для чего нужен обратный клапан

  В частном доме индивидуальная система водоснабжения чаще всего запитывается из водоносного горизонта, расположенного на глубине от 4 до 8 метров. Этот показатель сопоставим с глубиной колодца или небольшой скважиной, на такой глубине с разницей в 1-1,5 метра находится и водозабор, проще говоря, фильтр трубы, всасывающий воду в систему водоснабжения.

  Независимо от мощности насоса и продуктивности водоносного горизонта воду необходимо поднять на высоту поверхности, а это 4-6 метров и транспортировать к дому, пусть это и небольшой клон всего 5-10 градусов, но расстояние тоже может быть приличным – до 10 и более метров. При постоянно работающем насосе, это задача решается просто – под действием погруженного иди поверхностного насоса вода поднимается и заполняет всю систему водопроводов. Но если не установлен обратный клапан, то сразу после того как будет отключен насос, вода самотеком, по тем же трубопроводам сольется обратно в колодец или скважину. И при необходимости, к примеру, помыть посуду, придется снова включить насос и снова ждать, когда вода наполнит систему водопровода.

  Для того чтобы такая ситуация не повторялась снова и снова, в систему устанавливают обратный клапан, который обеспечивает прохождение жидкости в одном направлении и блокировку при изменении ее направления оттока, и таким образом, вода, попавшая в систему водопровода остается в трубах, а не стекает обратно в колодец.


Где правильно устанавливать обратный клапан

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Особенностью такого варианта выступает необходимость в обязательном порядке кроме клапана установить на него и сетчатый фильтр, для предотвращения попадания в камеру устройства мелких камней и прочего мусора. Такие инородные предметы могут блокировать работу механизма закрытия и, таким образом, привести клапан в нерабочее состояние.

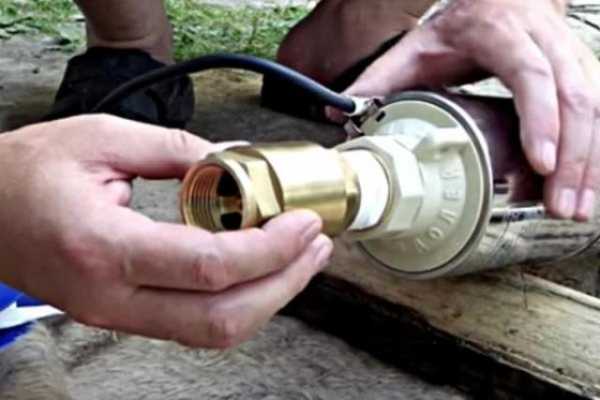

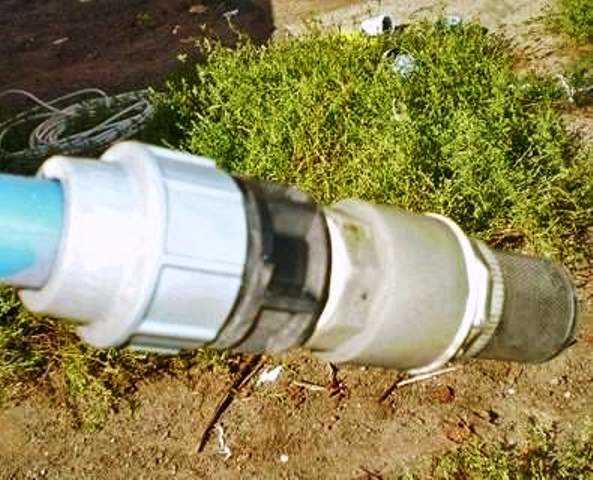

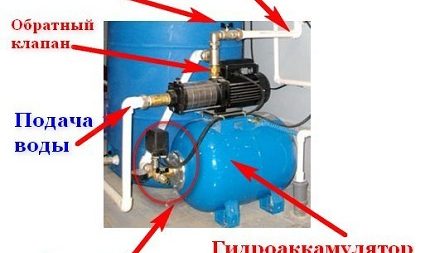

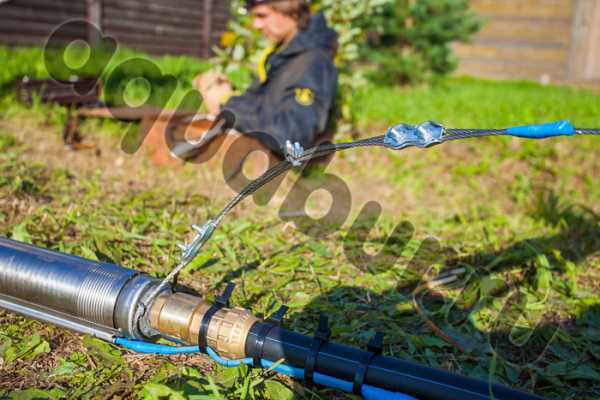

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Устройство обратного клапана

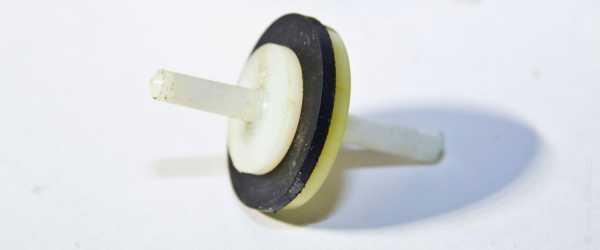

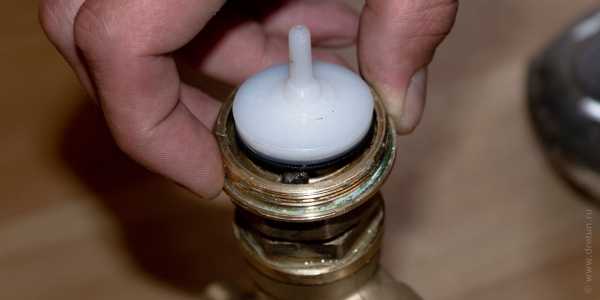

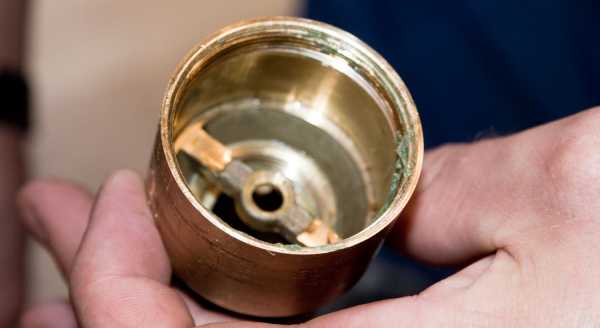

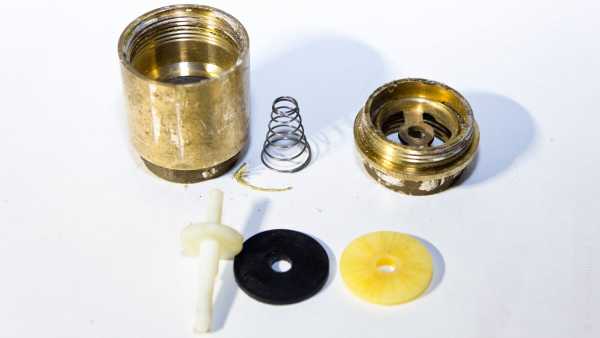

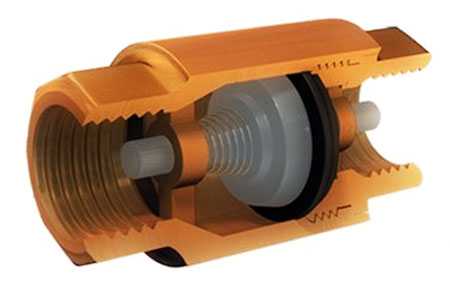

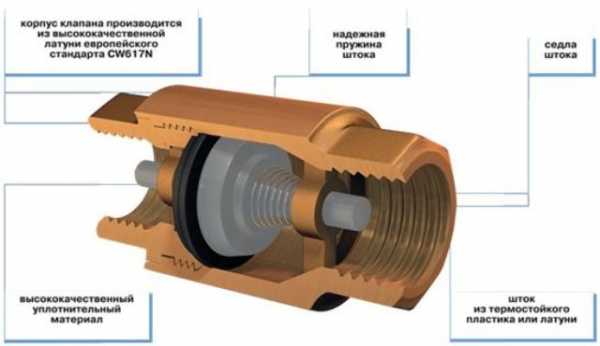

Принципиально в устройстве обратного клапана ничего необычного нет. Корпус представляет собой цилиндр из металла, чаще всего бронзы или латуни, внутри которого имеется камера, которую закрывает клапан. Плотность закрытия обеспечивается пластиковой или резиновой прокладкой, а работа обеспечивается наличием пружины, которая плотно прижимает клапан.

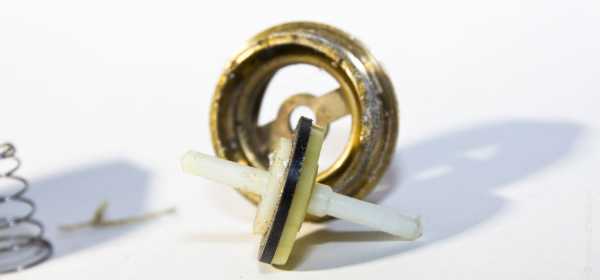

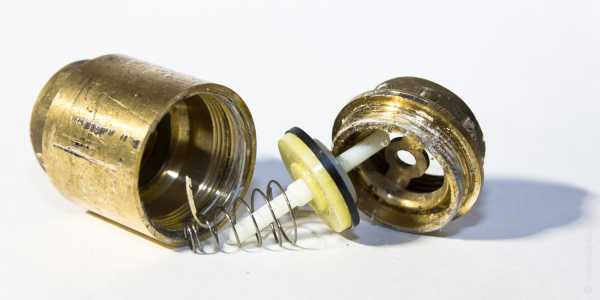

Корпуса, как правило, сегодня выпускаются сборными, ведь установка внутрь корпуса клапанной группы и пружины проводится путем разборки частей корпуса с последующей их сборкой. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус с обоих концов имеет резьбу для удобства сборки. А вот направление потока воды можно определить по стрелке, нанесенной на корпусе, она указывает направление потока. Для водопроводов холодной воды выпускаются стандартные модели клапанов унифицированных размеров от 50 до 300 миллиметров в диаметре, или от 2 до 12 дюймов. Все размеры стандартизированы и соответствуют установленным техническим стандартам.

По типу конструкции клапана принято различать на обратные клапаны и обратные затворы. Различие между ними состоит в том, что первые имеют задвижку в виде металлического диск, а вторые работают по принципу золотника с пружиной и уплотнителями. Клапаны имеющие задвижки принято разделять на ударные (принцип действия связан с ударным закрытием задвижки) и безударные, обеспечивающие мягкое закрытие задвижки.

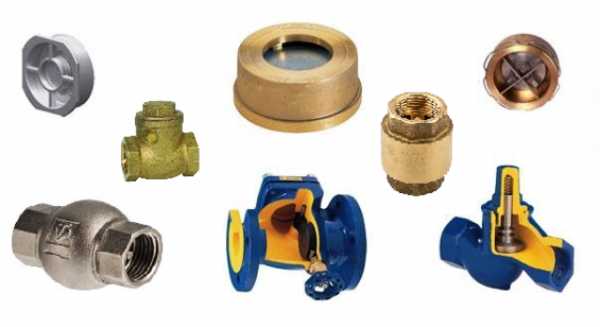

Основные типы обратных клапанов для системы водопровода

  В водопроводных коммуникациях частного дома, чаще всего используется обратный клапан подъемного типа. Этот элемент обеспечивает надежное удержание столба воды в несколько метров. Он отлично работает как при скважинном типе водозабора, так и при установке в колодец. Под действие потока воды происходит сжатие пружины и открытие пространства для прохода воды.

  Шаровой обратный клапан в основе конструкции имеет конусообразную камеру, в которой в качестве затворки используется шар. Конус своим основанием расположен в направлении потока воды. Под действием потока шар перемещается внутри конуса и открывает пространство для жидкости. При прекращении поступления воды шар перемещается в обратном направлении, перекрывая горловину конуса.

  Обратный клапан, использующий поворотную пластину, которая откидывается при прохождении жидкости через корпус и блокирует отверстие при изменении направления потока.


  Каждая из конструкций такого устройства с успехом применяется на практике, как в водопроводных системах частных домов, так и городских коммуникациях. Особенностью установки того или иного вида оборудования обусловлена, необходимостью проекта и техническими параметрами, начиная от его массы, материала изготовления корпуса и заканчивая применением в специфических условиях, например, в водопроводах горячей воды.


  Специфические места установки обратных клапанов в системе водопровода частного дома

  Для частного дома, использующего индивидуальный источник водоснабжения и включающий в себя такие элементы, как насосное оборудование, гидроаккумулятор, фильтры, бытовые приборы, установка обратных клапанов возможна и в других местах, требующих строго направленного направления потока воды.

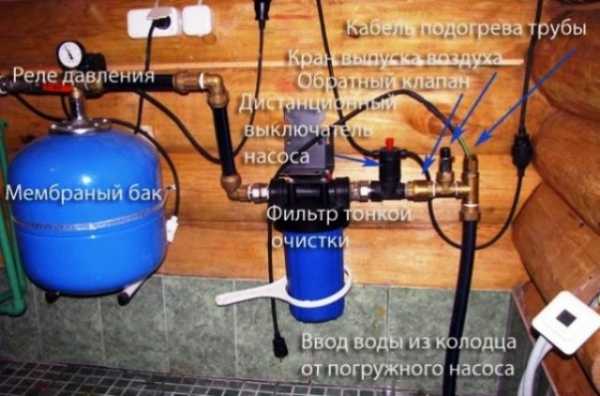

  Обратный клапан чаще всего кроме всасывающего устройства в колодце или скважине устанавливается перед фильтрующей установкой. Такое место обусловлено необходимостью обеспечить постоянное наличие воды в корпусе фильтров.

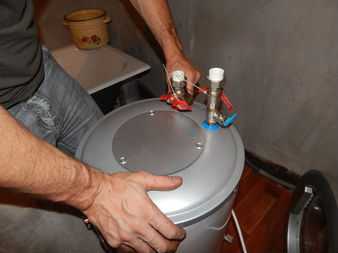

  Установленный перед бойлером обратный клапан гарантирует правильное направление потока воды, и служит дополнительной страховкой работы встроенного штатного элемента самого водогрейного бойлера.

  Еще одним вариантом установки обратного клапана может быть установка этого элемента дополнительно перед насосной станцией при большой трассе подачи воды от скважины или колодца. Такое расположение дополнительно страхует нижний обратный клапан в месте водозабора.

  И, конечно, такое устройство устанавливается перед счетчиком воды, чтобы изменение направления потока воды не вызывало повторное включение счетчика. Такая ситуация связана с использованием одного источника и одного насосного оборудования для обеспечения нескольких частных потребителей.

  Возможные неисправности и методы их устранения

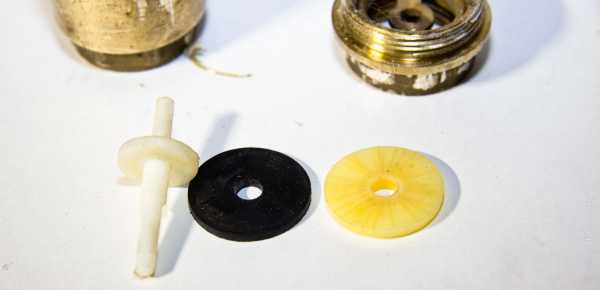

  Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
  Чаще всего обратный клапан перестает работать:

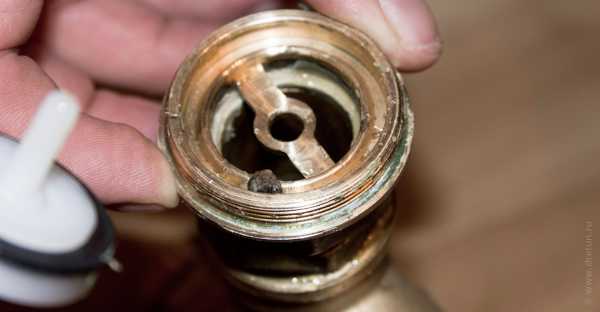

  • При попадании в корпус мусора и камней;
  • При повреждении пружины;
  • При снашивании поверхности резиновых или пластиковых уплотнителей;
  • Постепенного старения и потери эластичности пластика и резины;
  • Воздействия воды и растворенных в ней химических веществ.
Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.


greenglade-snt.ru

Установка обратного клапана на насосную станцию своими руками

Оборудование водоснабжения

Насосная станция забирает воду из скважины, колодца и закачивает ее в специальный резервуар. Отсюда она раздается среди потребителей (краны, смесители, бойлер, посудомоечная и стиральная машины). Когда бак заполнен, реле отключает электромотор, подача прекращается. Поступление автоматически возобновляется при расходе, когда падает давление.

Агрегат работает не постоянно, а периодически. В перерывах вода должна удерживаться в резервуаре. С этой функцией справляется обратный клапан, который обязательно устанавливается на насосной станции. Он устроен таким образом, что закачивает воду, когда она находится в насосе. Прежде чем запустить устройство, его заполняют жидкостью, и она должна быть там всегда. Гидроаккумулятор служит накопительной емкостью и одновременно поддерживает необходимое давление в системе. После остановки электромотора оно начинает падать, если не заблокировать отток.

1

Особенности конструкции и назначение обратного клапана

Устройство по размерам небольшое, но без него поддерживать напор воды в системе невозможно. Оно принадлежит к той трубопроводной арматуре, которая предназначена предотвращать изменение направления потока жидкости. Можно встретить насосные станции, в моделях которых заложен обратный затвор. Обычно он идет в комплекте со всасывающим шлангом. Но большинство изделий поставляется без этой детали, ее приходится приобретать отдельно. Принцип действия подобен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в другом.

Существует довольно много видов обратных клапанов. Для применения в быту используются:

  1. 1. Пружинные муфтовые. Состоят из двух частей, соединенных резьбой и установленной между ними резиновой прокладкой.
  2. 2. Такие же, но с латунным золотником, имеющим сферическую форму. Отличаются высокой пропускной способностью.
  3. 3. Комбинированные пружинные, включающие кран Маевского, через который стравливают воздух. Благодаря подобным устройствам упрощается обслуживание системы.
  4. 4. Пружинные с полипропиленовым корпусом. Устанавливают на водопровод из аналогичного материала.

Место монтажа: подающая магистраль, ввод в автономную систему непосредственно за насосом или перед ним. В зависимости от расположения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предотвращают падение давления в системе. Если в самом начале всасывающей трубы не стоит клапан, то когда насос остановится, вода стекает назад, в магистрали образуются воздушные пробки. При запуске «насухо» разрушаются уплотнители, затем перегорает подмокший электродвигатель.

Насосная станция с донным клапаном

Современные помпы защищены от таких грозных последствий, а старые модели от этого не застрахованы. Но все равно после каждой остановки станции придется заливать воду – так она устроена. Установка запорной арматуры на трубе забора обязательна. Необходимо именно это несложное механическое устройство, потому что никакая электроника не в состоянии преодолеть силу земной тяжести, под воздействием которой жидкость стекает из труб, если не стоит обратный клапан.

Трубопроводная запорная арматура играет несколько иную роль. Она предназначена в большей мере защищать не насос, а систему распределения воды в доме. Перекрывая поток, не дает возвратиться в гидроаккумулятор, поддерживая напор. Монтаж насосной станции без обратного клапана на раздаче вызывает гидравлические удары, работу устройства во внештатном режиме. Установка затвора повышает надежность и эффективность водопровода, продлевает срок службы сантехнического оборудования, бытовых приборов.

Размеры обратных клапанов зависят от сферы применения:

  • стандартный – используется практически во всех системах водоснабжения;
  • миниатюрный – устанавливается внутри сгонов водяного счетчика;
  • небольшой – располагают на выходе прибора учета;
  • крупный – делают из чугуна, применяются в промышленных системах.

Отливают деталь из латуни: металл устойчив к воздействию солей, минералов и кислот, которые растворены в воде. Материалом для других элементов служит медь и цинк или специальные полимерные составы. Все прокладки резиновые или силиконовые. Также продаются устройства из нержавеющей стали. Они отличаются высокой стоимостью из-за прочности и повышенной устойчивости к коррозии. При возможности приобрести такую деталь не стоит обращать внимание на цену – она служит очень долго. Латунную приходится заменять или ремонтировать довольно часто.

Устройство для насосной станции

Сфера применения не ограничивается насосной станцией. В быту обратный клапан используется:

  • на стояках холодной и горячей воды, если квартира в многоэтажке;
  • в нагревательных устройствах – бойлер, электрическая или газовая колонка;
  • для автономного отопления частного дома;
  • ими оснащается канализация для предотвращения аварийных ситуаций.

2

Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

  • корпус с рабочей камерой;
  • регулирующий орган;
  • исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом. При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь. Она может выполняться в нескольких вариантах:

  1. 1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
  2. 2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
  3. 3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

  • муфтовые – применяется резьба;
  • фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
  • межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

3

Установка на насосной станции – выбор места

Пружина механизма не достаточно упругая, иначе он бы полностью блокировал водный поток. Эта особенность способствует накапливанию различных грязевых отложений на стенках. Засорения со временем вызывают сбои в работе во всей системе. Поэтому правильный монтаж обратных клапанов очень важен.

Чтобы устройство служило дольше, руководствуются рекомендациями изготовителя: устанавливают вертикально, а стрелка на корпусе указывает направление водного потока. Допускается горизонтальное размещение, но следует понимать, чем это грозит. На стенках отложения скапливаются гораздо быстрее, срок службы в таком случае сильно уменьшается.

Установка обратных клапанов, используемых для насосных станций, довольно простая. Сложнее выбрать правильное место и модель. Она зависит от типа помпы, совместно с которой будет работать. Можно купить агрегат со встроенным запорным устройством. Производители располагают их на входных и выходных магистралях. В любом случае перед покупкой следует поинтересоваться, имеет ли конструкция запорные клапаны. Если это предусмотрено, то устанавливать еще не нужно: это не только лишне, но и вредно. Возрастает напор в системе, снижается пропускная способность.

Если в колодце или скважине используется погружной вакуумный насос, обратный клапан монтируют перед гидроаккумулятором. Лучшие конструкции – имеющие шарик или золотник подъемного типа. Для насосных станций, расположенных на поверхности, обязательным является донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Некоторые производители указывают определенную модель, но, как правило, годятся устройства любого типа.

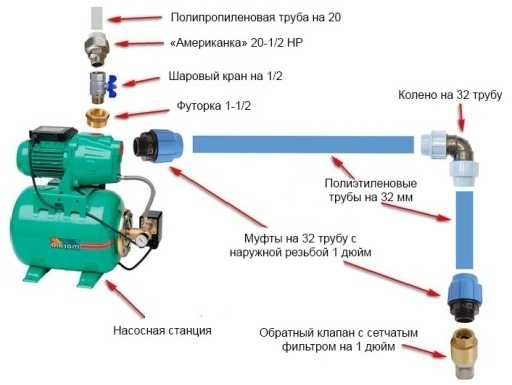

Вариант сборки

Определяющее значение при выборе модели имеет диаметр труб (обязательный размер всасывающей – не менее 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, используя имеющуюся резьбу или фитинги. Необходимо обеспечить очень высокую герметичность – малейший подсос воздуха приводит к неработоспособности. Применяют уплотнительную ФУМ-ленту. Обязательно располагают по стрелке, указывающей направление водного потока, чтобы устройство открывалось при закачивании жидкости.

Установка обратного клапана своими руками выполняется в такой последовательности:

  1. 1. Выбирают модель и проверяют ее работоспособность. Для этого достаточно подуть ртом с обеих сторон: в одном случае затвор открывается, в другом не пропускает воздух.
  2. 2. Определяют правильное направление установки. Его указывает стрелка на корпусе.
  3. 3. Накручивают клапан на резьбу, предварительно подмотав ФУМ-ленту. В насосной станции имеется вмонтированный переходник, для всасывающей трубы его следует приобрести.
  4. 4. Подтягивают крепление газовым ключом. Важно не переусердствовать – встречаются изделия не очень крепкие.

В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него.

Место монтажа – погружная труба

Донный клапан рекомендуется устанавливать вместе с фильтром, который очищает воду от песка, предохраняя внутренние части от преждевременного износа. Лучше сразу купить устройство с сеткой. У некоторых моделей она снимается, что позволяет при необходимости произвести замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный запорный элемент. Самая простая для установки трубная арматура, которая использует межфланцевое соединение. В частном доме применяют преимущественно недорогие приборы с креплением на муфте.

obustroen.ru

Где и как установить обратный клапан для воды?

Одним из важнейших  элементов системы автономного водоснабжения является обратный клапан для воды. Он выполняет функцию защиты от таких перебоев в работе водопровода, как понижение давления воды, выключение насоса или утечка.

Обратный клапан имеет простую конструкцию в виде латунного цилиндра со встроенной в него пружинкой и круглой перекрывающей пластинкой. Клапан способен пропускать воду только в одном направлении.

Где установить обратный клапан: в скважине или перед насосной станцией?

Установка обратного клапана возможна либо на самом входе всасывающей трубы, либо непосредственно перед насосной станцией.

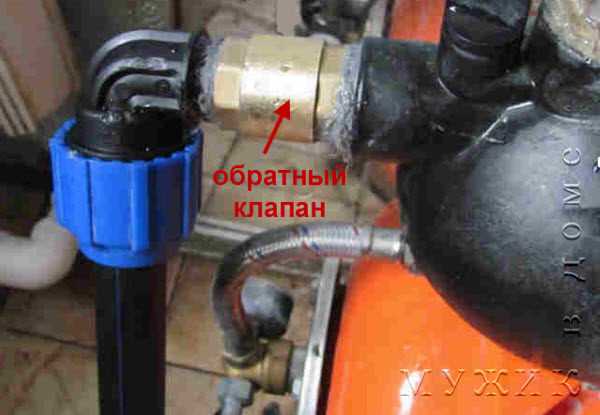

Установка обратного клапана на входе в насосную станцию

Обратный клапан, подсоединенный к системе, не дает воде после отключения насоса стекать из всасывающей трубы обратно в скважину или в колодец. Эта весьма полезная функция обратного клапана незаменима для организации потоков  в отоплении и водоснабжении: при всех последующих включениях насоса отпадает необходимость в повторном заполнении всей системы водой. А это не только облегчает работу самого насоса, но и обеспечивает практически мгновенную подачу воды к потребителю. Выбор клапана следует осуществлять исходя из диаметра трубы, в разрез которой и планируется установка обратного клапана. Имейте ввиду, что обратный клапан создает в системе дополнительное сопротивление потоку воды, в связи с чем давление насоса может снизиться на 0,5 атм.

Как установить обратный клапан для воды правильно?

Устройство используемых в бытовой сантехнике обратных клапанов  с установленными в них подпружиненными мембранами дает, казалось бы, возможность устанавливать клапан  с какой угодно ориентацией в пространстве. Ведь обратный клапан в любом случае, независимо от того, горизонтально он установлен, вертикально или как то иначе, должен нормально работать. По сути, так оно и есть, возможно, что и проблемы такой у вас никогда не возникнет. Но нелишним будет и перестраховаться, ведь чем не шутит черт, как говорится…

Установленная в обратном клапане пружинка так слаба, что она не в состоянии противостоять различной грязи и отложениям. А ведь в ходе эксплуатации они неизбежно образуются на стенках обратного клапана и мембране! Но если бы пружина обратного клапана была мощнее, то пропал бы и смысл применения обратного клапана, ведь тогда он будет с большим трудом пропускать воду в одном направлении, а в другом не пропускать и вовсе.

Так что, если вы не мазохист и не хотите, чтобы система водоснабжения принесла в будущем дополнительных проблем и расходов, устанавливайте обратный клапан для воды стрелочкой вверх, т.е. строго вертикально.  И чем точнее это сделаете, тем дольше обратный клапан прослужит без  каких-либо сбоев и нареканий.

muzhik-v-dome.ru

Установка обратного клапана на насосную станцию для колодца

Обратный клапан для колодца является важным элементом в оснащении автономных насосных станций, который направляет движение жидкости. При возникновении нештатной ситуации деталь препятствует протеканию жидкости в обратном направлении. Клапан стабилизирует давление в системе водоснабжения, предотвращает утечку воды либо неожиданную остановку насоса. Чтобы устройство работало правильно, нужно подобрать и установить его с учетом ряда особенностей.

Конструкция и принцип работы обратного клапана

Конструктивно деталь состоит из двух цилиндров, перпендикулярно расположенных друг к другу и соединенных таким образом, что формируется единая полость. Один из цилиндров имеет резьбу и используется для монтажа клапана к насосу в колодце, скважине, водопроводу в доме или квартире. Второй является заглушенным. В полости устройства располагается механизм, который обеспечивает прохождение жидкости в одном направлении. Рабочее положение элемента позволяет жидкости проходить беспрепятственно.

Если давление будет недостаточным, подача воды прекращается, что обусловлено срабатыванием механизма. В этом случае труба перекрывается поперек сечения. Клапан работает аналогичным образом при движении воды в обратном направлении: механизм перекрывает проход, препятствуя этому. В основном деталь монтируют в системе водопровода на насосном оборудовании. Применение устройства препятствует сливу воды в скважину или колодец при остановке насоса, предотвращая выход оборудования из строя. В противном случае поток воды будет раскручивать насос в обратном направлении, что приведет к его поломке.

Наличие защитного элемента в системе сохраняет заполнение труб, повышая эффективность насосов. Кроме этого, нет необходимости ждать, пока оборудование снова заполнит водопровод. Если используется погружной насос, то клапан устанавливают после него. При монтаже насосной станции сам агрегат располагается на поверхности, а устройство защиты устанавливается на конце трубы. Если станция эксплуатируется только в теплое время года, перед тем, как убрать ее на хранение в течение зимы, например, в сарай или гараж, нужно слить всю воду с оборудования и водопровода. Возможна ситуация, что небольшое количество воды все же останется и придется что-то разморозить, но с самой станцией ничего случится.

Выбор запорной арматуры

Какой обратный клапан выбрать, на какие характеристики обращать внимание? Чтобы ответить на эти вопросы, нужно рассмотреть классификацию детали и факторы, которые должны учитываться при ее монтаже. Выбирая запорную арматуру, нужно принимать во внимание следующее:

  • номинальное давление, при котором запорная арматура будет работать безопасно;
  • место монтажа;
  • способ крепления к системе водопровода;
  • степень загрязнения окружающей среды.

Кроме этого, обратные клапаны классифицируют по способу крепления:

  • монтаж при помощи сварного оборудования к полипропиленовым трубам;
  • крепление через фланцы;
  • монтаж с помощью резьбовых муфт;
  • межфланцевый монтаж.

Нужно учесть, что рассматриваемая запорная арматура делится на обратные затворы и клапаны. Отличие заключается в том, что у клапана внутренняя перегородка представляет собой золотник, а у затвора — круглый диск. Затвор может быть выполнен из различных материалов: чугун, сталь, титан, бронза, неметаллические материалы. Исходя из способа исполнения затвора, защитное устройство разделяют на подъемные, шаровые и поворотные. В межфланцевом обратном клапане затворка — это диск либо створок, которые препятствуют обратному оттоку воды при отключении насосного оборудования.

Межфланцевый обратный клапан наделен такими преимуществами, как небольшой размер и малый вес. Их монтаж возможен практически в любом положении. Довольно часто такое устройство монтируется с пластиковыми трубами. Установка должна осуществляться в соответствии с направлением потока воды. Чтобы избежать гидроудара при остановке насосного оборудования, используют двухстворчатые клапаны. Конструктивно такая деталь имеет створки, которые складываются при обратном движении воды. Как правило, для таких клапанов характерен диаметр 500-700 мм. Если же говорить об обычных элементах, то их диаметр не более 400 мм. Поворотные клапаны применяются в воздушных и гидросистемах больших размеров. Шаровые устройства используют в основном в сантехнике.

Чтобы не пришлось размораживать трубы в зимний период в случае аварийной ситуации, рекомендуется установить электромагнитный обратный клапан. Устройство представляет собой шаровый кран с электроприводом. В исходном состоянии деталь является открытой, а при подаче питания закрывается. В случае отключения электричества и замерзании дома, клапан сработает, что приведет к сливу воды из системы.

Где может устанавливаться защитное устройство?

Запорная арматура рассматриваемого типа применяется довольно широко. В частном домовладении это, как правило, погружные насосы либо насосные станции для скважин или колодцев. Но помимо такого оборудования обратные клапаны применяются для предотвращения оттока воды из бойлера. Деталь устанавливается на выходе холодного трубопровода в случае отсутствия жидкости. Кроме этого, защитное устройство может монтироваться на различные виды трубопроводов, особенно при одновременном использовании горячего и холодного трубопроводов. Из-за того, что в трубах давление разное, возможно продавливание горячей воды в трубу с холодной через смеситель. Если установить клапан на каждом трубопроводе, то обратный отток жидкости будет невозможен.

Широко используется запорная арматура в отопительных системах, когда конструкция состоит из нескольких контуров с разным давлением теплоносителя. В этом случае на каждый контур устанавливается насос. Может случиться так, что при монтаже более мощного насоса возможно продавливание теплоносителя в соседний контур с менее мощным оборудованием. Такая ситуация недопустима, поэтому установка клапана является обязательной в такой системе отопления. Нередко осуществляется монтаж обратного клапана в канализации, чтобы предотвратить обратный поток стоков.

Как установить обратный клапан?

Чтобы эксплуатация защитного устройства не доставляла проблем, установка должна быть выполнена правильно. В первую очередь во избежание отложений на мембране и пружине, монтировать деталь нужно в вертикальном положении. В противном случае пружина попросту не будет удерживать воду. Где устанавливать запорную арматуру — вверху или внизу, зависит от вида колодца или скважины, особенностей трубопровода. Сверху клапан располагают в том случае, если осуществляется бурение скважины на небольшую глубину (до 8 м). В этом случае, если расположить клапан внизу, отследить сток воды при попадании в водоносный слой можно будет, только задействовав ножной или ручной насос.

Основное назначение обратного клапана при установке на скважинные механизмы — предотвратить постоянный возврат воды в скважину. Таким образом будет экономиться время на подачу воды в краны. Это говорит о том, что запорная арматура устанавливается на выходе из насосного оборудования. Если погружной насос располагается на небольшой глубине и расстояние до дома небольшое, можно установить только один клапан. При больших значениях (глубина, расстояние) потребуется установка двух клапанов — после насоса и на входе в дом либо перед гидроаккумулятором. Если используется насосная станция, то обратный клапан нужно монтировать в скважине (колодце) либо перед входом в насосное оборудование. К слову, второй вариант является предпочтительнее.

Производители защитной арматуры не стоят на месте и позаботились об установке обратного клапана на насосное оборудование:

  • перед запорной арматурой для насоса рекомендуется установить фильтр грубой механической очистки;
  • современный погружной насос оснащается обратным клапаном прямого действия еще в процессе разработки оборудования;
  • в большей степени защита необходима обратному клапану на скважинном насосе, который монтируется на всасывании из скважины либо колодца, для чего используют перфорированную либо сетчатую обойму.

Чтобы установить рассматриваемую деталь своими руками, минимальных сантехнических навыков и необходимых инструментов будет вполне достаточно. Главное, о чем следует помнить при монтаже клапана, — установить его в нужном направлении, о чем свидетельствует стрелка на корпусе устройства.

kolodetsoved.ru

Обратный клапан для воды | Добродушный Сантехник

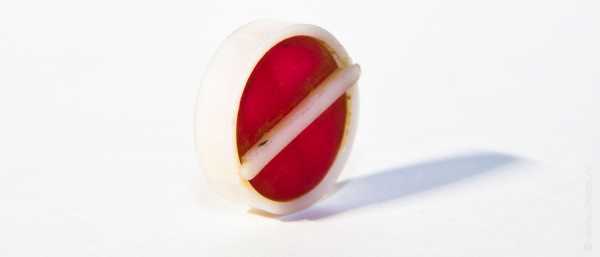

Клапаны бывают с металлическим и пластиковыми затворами.



С металлическим затвором применяются в системах отопления. Для их открытия требуется большее давление, чем для открытия клапан с пластиковым затвором. Об этом следует помнить при при постройки новой системы.

Будет полезным знать, что если взять два клапана размером ½ дюйма где один с металлическим затвором, а второй с пластиковым, то первый будет на один сантиметр длиннее. Если вы меняете один на другой в готовой системе, то это стоит иметь в виду.

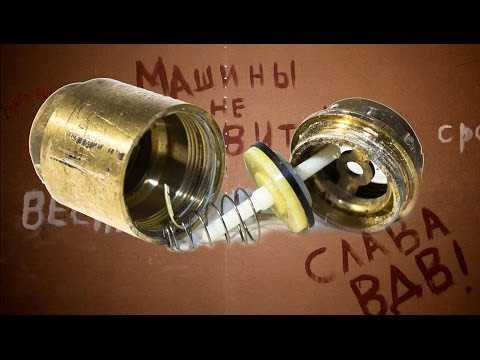

Корпус клапана собрана собран из двух частей на резьбе с герметиком.

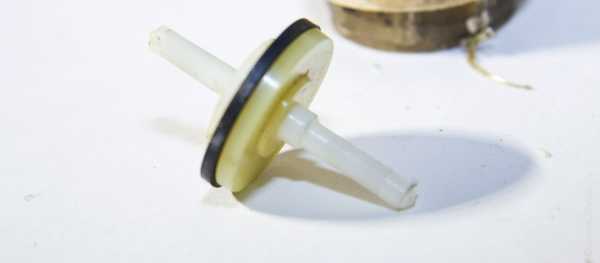

Внутри корпуса имеется сам затвор с резиновой прокладкой и пружина.

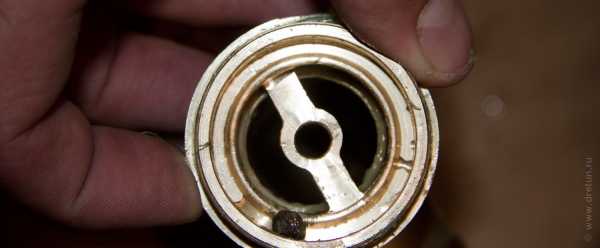

Если вода забирается из колодца или скважины, в начале трубопровода должна быть сеточка. В противном случае, попавший камешек внутрь обратного клапана, сделает систему неработоспособной.



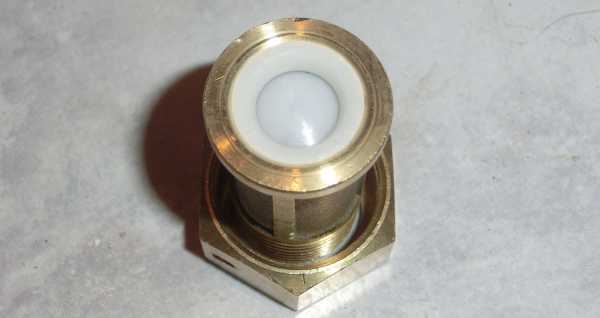

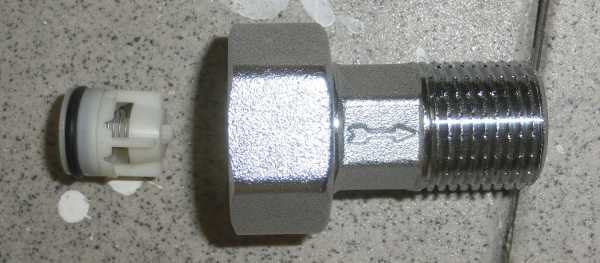

Существуют так же совсем маленькие обратные клапаны, которые вставляются в полусгон счётчиков. Это может быть полезным если нет места для установки отдельного клапана.


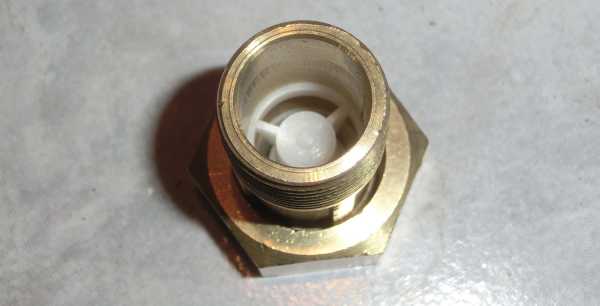

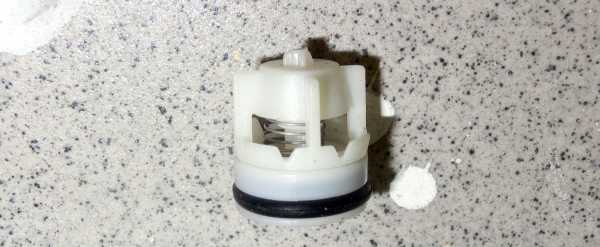

Есть совсем маленькие обратные клапаны, которые ставятся в корпус счётчика на выходе. Такой клапан ввиду своей конструкции, имеет слишком сильное сопротивление.

Если вы его установите, давление в системе может значительно упасть, а если оно и так слабое, то вода может вовсе перестать идти.
Посмотрите на эти фото ниже и избегайте установки подобных устройств.

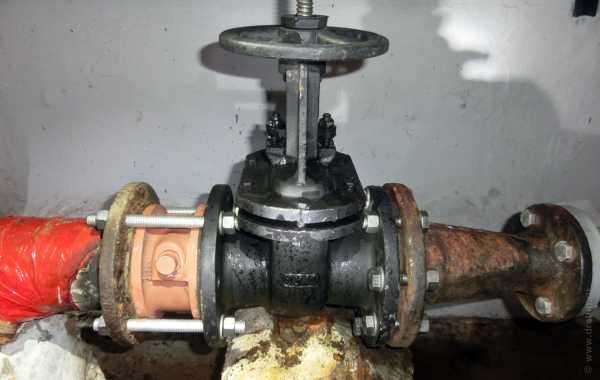

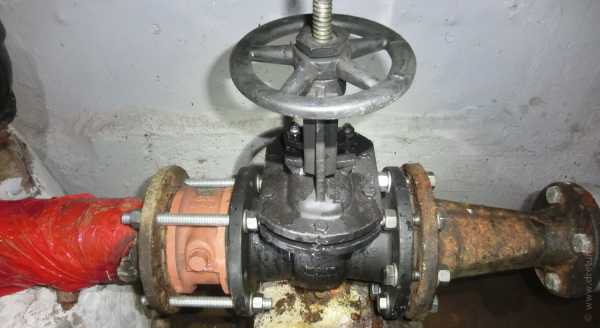

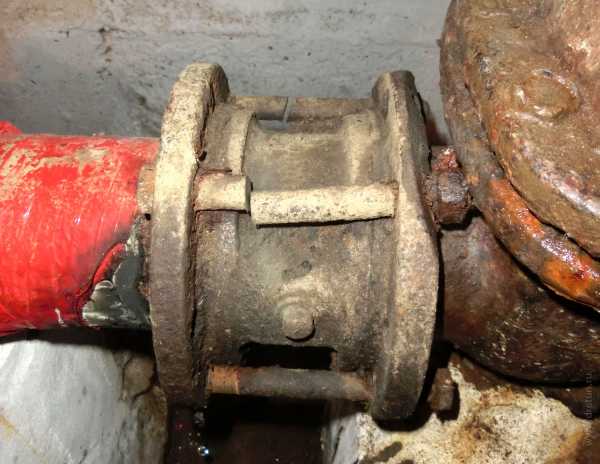

Чугунные обратные клапаны, установленные в водомерных узлах.

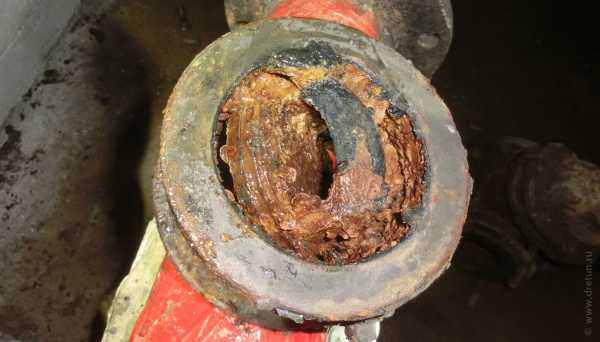

Не понимаю их смысла, ибо они почти не работают сразу после установки.

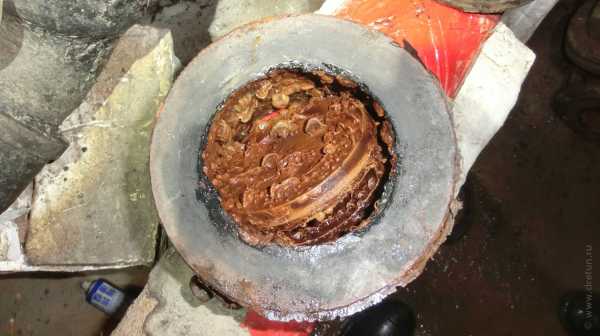

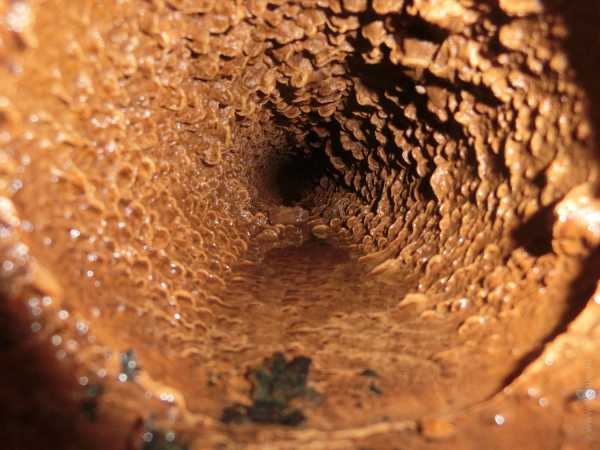

Старый трубопровод:

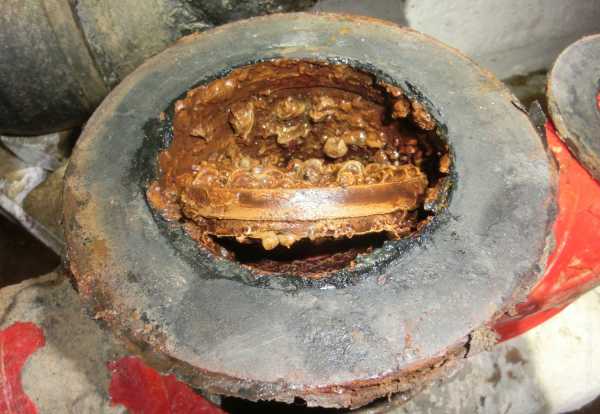

И старый чугунный обратный клапан:

Выполнять свою функцию он конечно же не в состоянии:

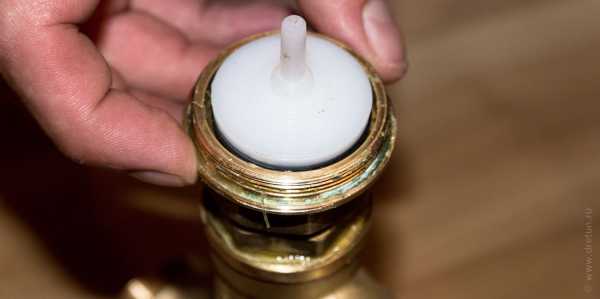

Другие, современные обратные клапаны:

dretun.ru

Установка обратного клапана на воду: правила, схема |

Сложно найти систему трубопроводов или водоснабжения, которой не нужен ремонт или которая бы обходилась без установки блокираторов обратного хода жидкости.

С их помощью нам удается выполнить множество полезных действий и до предела автоматизировать все процессы, при этом не используя сложных схем или электроники. Обратные клапаны тем и хороши, что при кажущейся простоте способны выполнять чрезвычайно полезную работу.

Особенности и назначение

Перед  клапаном стоит задача не допустить изменения движения потока жидкости в водопроводе. Для чего и зачем его устанавливать? Его установка позволяет контролировать отопление и свободное перемещение потока в одном направлении и перекрывание доступа для обратного направления водоснабжения.

Больше всего проблем случается, если в системе направленной на односторонний поток вдруг появляются неполадки, и жидкость начинает течь в другом направлении в скважину. Примеров подобных ситуаций (когда поток возвращается к скважине) можно привести великое множество.

Например, поверхностный насос устанавливают и подводят к скважине с помощью специальных шлангов. По этим шлангам откачивает воду в системе водоснабжения. Однако без заполненной камеры насос работать не сможет. В его камере необходимо постоянное наличие достаточного количества жидкости.

Без использования блокираторов обратного действия в водопроводе хозяевам пришлось бы бегать к насосу каждый раз, когда появляется необходимость водоснабжения.

А вот его установка (ремонт) на насос решает множество проблем. Его монтируют в самой нижней точке шланга. После подкачки достаточно количества жидкости автоматически блокирует оставшуюся воду в шланге держа, таким образом, камеру заполненной.

Теперь насос может работать самостоятельно, а его владелец будет спокоен и сможет заняться своими делами.

Монтаж такого прибора существенно снижает вероятность возникновения внештатных и аварийных ситуаций на трубопроводах или приборах, которые обслуживают. Применяют эти изделия достаточно широко как в промышленности, так и в бытовом отоплении, водопровода или канализации.

Их устанавливают перед счетчиками воды, в бытовых трубопроводах, на отопительных контурах, в колодцах и т.д. А еще с помощью таких устройств можно разбить трубопровод на несколько участков, каждый из которых будет изолирован в случае появления аварийной ситуации.

Устройство изделия и принцип работы

Существует большое количество видов этих изделий, которые различаются между собой по степени герметичности и надежности. Под разную среду и условия эксплуатации можно подобрать подходящее устройство, которое будет надежно выполнять свою функцию.

В соответствии с конструкцией обратные клапаны для воды можно классифицировать как:

Обратный клапан в системе

  • Поворотный образец. В качестве запорного механизма выступает диск. Его закрепляют на ось, которая располагается вне проходного сечения. Установка этого вида популярна при диаметре трубопровода более 50 мм.
  • Двухстворчатый образец. На его оси по центру проходного сечения имеются две створки. Также больше подходят для труб диаметром более 50 мм. Конструкция не является идеальной и создает существенные потери напора рабочей жидкости.
  • Дисковый, в котором запорным механизмом служит диск. Этот диск располагается перпендикулярно к оси . Используют такие изделия при малых диаметрах трубопровода.
  • Пружинный устроен таким образом, что закрытие затвора происходит в результате усилия пружины. Их можно устанавливать в любом положении.
  • Подпружинный образец также имеет в своей конструкции пружину. Но в этом случае закрытие затвора происходит в результате силы тяжести. Место установки изделия такого вида — это горизонтальный или вертикальный, с подачей рабочей среды снизу вверх, трубопровод.

Принципом работы в системе служит перекрытие затвором проходного сечения в том случае, если рабочая среда меняет вектор направления.

Когда отсутствует течение, во входном патрубке рабочего потока равно значению давления в выходном патрубке.

Приходит в движение затвор, который перекрывает проходное сечение и закрывается. При этом вектор силы, которая сдерживает затвор в закрытом состоянии, направлен в противоположную сторону движения рабочей жидкости.

Во входном патрубке при увеличении давления, вектор силы потока будет противоположным вектору силы, которая удерживает затвор закрытым.

Когда давление рабочей жидкости будет значительно превышать давление открытия, затвор начнет сдвигаться и открывать проходное сечение механизма. Это происходит за счет разницы давлений.

В выходном патрубке при увеличении давления векторы рабочей среды и силы, которая удерживает затвор закрытым, сонаправлены. С ростом давления затвор будет еще сильнее прижиматься к корпусу.

Как только давление от потока упадет, пружина или любой другой запорный элемент сразу же заблокирует трубы, так как у нее не будет больше противодействия со стороны потока.

Возвратиться же обратно вода не может, так как его конструкция вообще не предусматривает открытие запорного элемента под давлением с другой стороны. Таким образом, носитель остается по ту сторону, в то время как новый поток в любой момент сможет открыть задвижку и попасть в систему.

Установка запорного механизма

Схема установки изделия имеет как общие правила, так и свои особенности при установке на различные системы.

Общие правила установки:

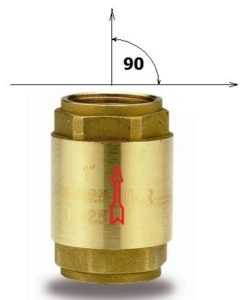

  1. Необходимо учесть движение рабочей среды и правильно установить прибор так, чтобы стрелка на корпусе показывала в направлении потока.
  2. Устанавливать прибор лучше с учетом возможности доступа для замены (или если нужен ремонт) механизма чего не стоит делать без мастера.
  3. Подъемные поворотные механизмы необходимо устанавливать только горизонтально.
  4. Следует учесть возможность разборки изделия для ревизии.
  5. Резьбовые соединения необходимо дополнительно герметизировать. Для этого подойдет фум-лента, мотки льна или силикон.
  6. Если работать необходимо с грязной средой, то рекомендуется на входе смонтировать фильтр грубой очистки, так как носитесь с крупными частицами может повредить работе устройства, как показано на фото ниже.

Процесс монтажа клапана

Далее стоит рассмотреть, как правильно установить клапан на разные виды систем.

Этапы работы

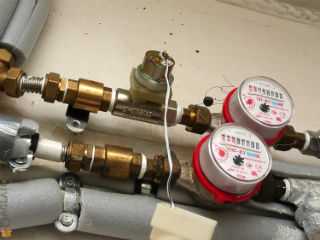

Установка обратного клапана (и его ремонт по необходимости) на воду ведется по простейшей схеме. В многоквартирных домах, где есть раздельная подача воды, следует ставить приборы после счетчика воды. Если используется водонагреватель, то ставить механизм нужно на входе труб, что занимается подачей холодной воды.

Установка обратного клапана на канализацию выполняется в комнатах, что находятся на первом или втором этаже. Место установки определяется, в зависимости, от наличия трапа на канализации для слива рабочей среды в полу.

В этом случае механизм нужно ставить на высоте не выше 35 см от пола. Если канализация трапа не имеет, то установить его для канализации нужно на участке, расположенном выше, чем наиболее высокая точка ввода водоотведения. Монтаж производят на раструб или свободный конец трубы.

Также продукты обратного действия монтируют на отдельные стояки в канализацию, однако происходит это редко, так как перекрывать канализацию можно только в крайнем случае. Особенно сложно это сделать тем, кто живет в многоквартирном доме.

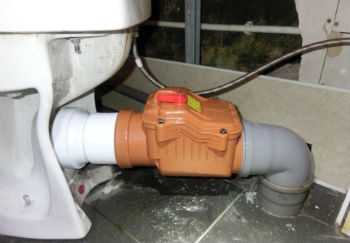

Вместо этого их монтируют непосредственно перед каждым сантехническим узлом. Например, перед унитазом (как на фото чуть ниже) или раковиной.

Его монтаж на насос или вентиляцию выполняется непосредственно в вентканале. Обычно устанавливают изделие за вентилятором в колодце для вентиляции.

Установленный обратный клапан для канализации

Очень важно при монтаже убрать все зазоры между колодцем и клапаном и лишь потом, устанавливать вентилятор. Существуют также накладные механизмы, которые предполагают монтаж перед вентилятором. Если клапан механический, то к нему также подводят электричество, для осуществления контроля.

Его применение на скважину осуществляется в обязательном порядке. Здесь требуется поставить его на насос, чтобы предотвратить течь из трубопровода при неработающем насосе.

Также их монтируют на сами шланги, разбивая таким образом, на несколько отдельных частей, в каждой из которых будет находиться вода. Что практически исключает возможность холостой работы насосного оборудования или других систем, что обеспечивают работу скважины.

Его монтаж на отопление считается сложнейшим процессом. В домах, где автономное отопление нужно ставить изделие на обратной магистрали перед входом в котел.

Для улучшения работы системы отопления ставят циркуляционный насос. Чтобы защитить насос от гидравлического удара при включении и выключении, необходимо ставить обратный клапан Данфосс после насоса.

Рекомендуется доверять подобные работы специалистам, так как самостоятельно вам вряд ли удастся справиться.

Нюансы монтажа (видео)

homebuild2.ru

Обратный клапан для скважинного насоса



Обратный клапан для скважинного насоса – это устройство, которое позволяет двигаться потоку воды лишь в одном направлении. В данном случае, от скважинного насоса к точкам водоразбора. Для того, чтобы понять необходимость установки обратного клапана в скважине на воду, рассмотрим, что происходит в ней при включении и выключении насоса.

1.      Насос включен. Вода, под действием давления, создаваемого насосом, поднимается из скважины и поступает в мембранный гидроаккумулятор и дальше к точкам водоразбора. Если вода не потребляется, она накапливается в гидроаккумуляторе до достижения в нем верхнего порога давления, при котором реле давления выключает насос. Обратного тока воды в скважину нет, так как этому мешает давление, которое создает насос.

2.      Насос выключен. Давление, которое создавал насос, исчезает и теперь, в принципе, ничто не мешает воде стечь обратно в скважину под действием силы тяжести. Вот чтобы этого не происходило и существует обратный клапан. Без него при выключенном скважинном насосе в системе отсутствовало бы давление. И при каждом включении насоса ее вновь и вновь приходилось бы заполнять водой.  Даже, если на входе в мембранный гидроаккумулятор (со стороны насоса) установить обратный клапан, все трубы, которые находятся до него, приходилось бы за каждым разом заполнять водой, тратя на это электроэнергию.

Где устанавливать обратный клапан для скважинного насоса

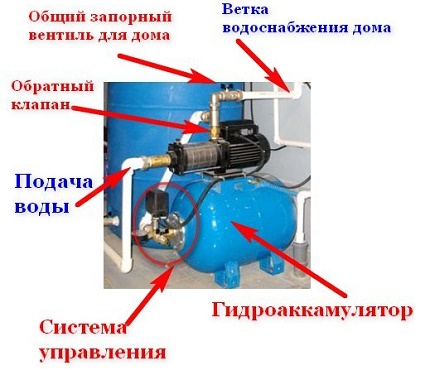

Вот мы плавно и подошли к вопросу о местонахождении этого узла. Ясно, что он должен стоять между насосом и мембранным гидроаккумулятором, иначе установка последнего теряет всякий смысл. Но где точнее? Наиболее предпочтительным представляется вариант расположения клапана в районе скважинного насоса на трубе ПНД. В этом случае:

1.      При выключении насоса в скважину обратно сливается минимальное количество воды, то есть требуется минимальное количество электроэнергии для восполнения этой потери при включении скважинного насоса.

2.      Через скважинный насос в обратном направлении пройдет минимальное количество воды, раскручивая в обратную сторону его рабочее колесо (крайне нежелательный режим работы насоса).

3.      Чем больше пустого, не заполненного водой пространства между мембранным гидроаккумулятором и насосом, тем сильнее разгонится вода при включении последнего и, следовательно, тем сильнее будет гидроудар.

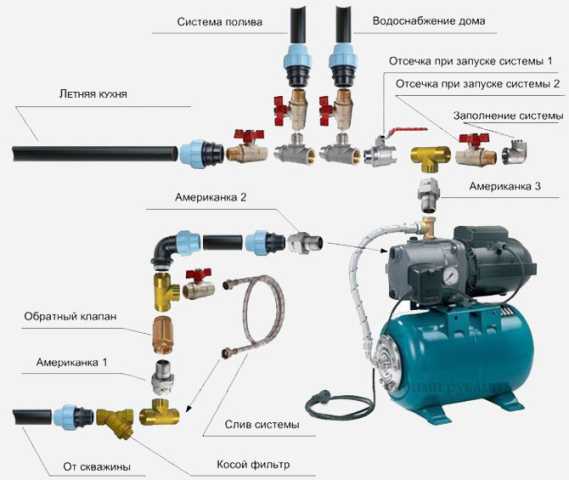

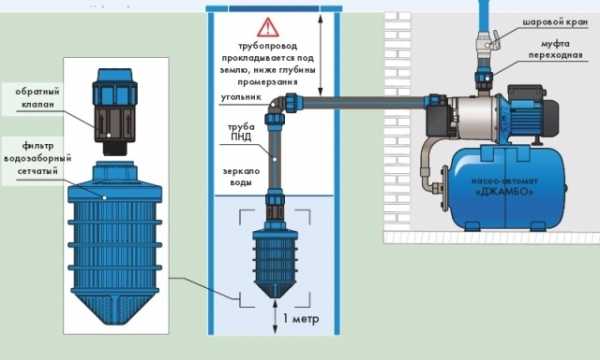

На практике обратный клапан для скважинного насоса устанавливают непосредственно на выходе из самого насоса. Если насос неглубоко загружен в скважину  и скважина недалеко от дома, то можно ограничиться одним клапаном. Если же насос опущен глубоко и артезианская скважина находится на почтительном расстоянии от автоматики, то следует поставить минимум еще один клапан. Обычно его ставят рядом с гидроаккумулятором и автоматикой.

Виды обратных клапанов для насоса в скважине

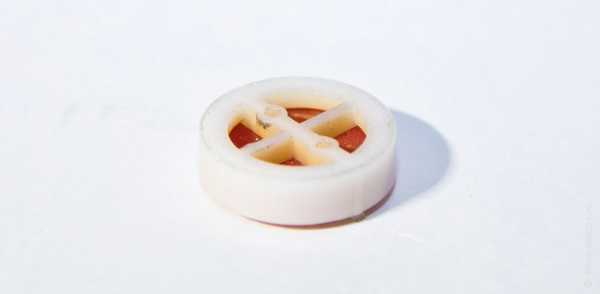

Конструктивно, все обратные клапана для скважинного насоса идентичны – корпус из нержавеющей стали или латуни, внутри которого имеется подпружиненная тарелка из пластика или металла с резиновым уплотнителем.

В заключении следует сказать, что многие модели скважинных насосов имеют в своей конструкции обратный клапан – Grundfos, Pedrollo, Lowara и др. А вот, например, насосы Водомет встроенного обратного клапана не имеют.

aquabur.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
