Как просверлить трубу под давлением – 7 способов + видео инструкция

Содержание

Как врезаться в водопроводную трубу под давлением?

Очень часто, при подключении квартир или частых коттеджей, к водопроводной сети, отключить насосы создающие давление в общей магистрали, довольно хлопотно. А для того что бы слить воду полностью и произвести сварочные работы, так и вообще очень долго - соседи будут возмущаться без воды.

Вот в связи с этим и возникает вопрос "как врезаться в трубу находящуюся под давлением без остановки?"

Врезку можно сделать и под давлением, имея опыт работы с сантехническим оборудованием и инструментами. При соблюдении всех правил - должной подготовке и расторопности, негативные последствия будут минимальными и легко устранимыми (я имею ввиду некоторое количество воды неизбежно пролившейся во время монтажа)

Если требуется врезаться в металлическую трубу диаметром от 15 до 50 миллиметров (это самые часто используемые диаметры для квартирных стояков и отводов) можно воспользоваться специальным накладными трубными отводами. Выглядят они вот так -

Отвод-врезка устанавливается на магистральную трубу. Место установки трубы нужно очистить от краски, ржавчины и протереть, что бы резиновая прокладка хорошо прилегала к наружной стенке трубы. Поджимаем хомут болтами. В боковой отвод ввинчиваем шаровый кран.

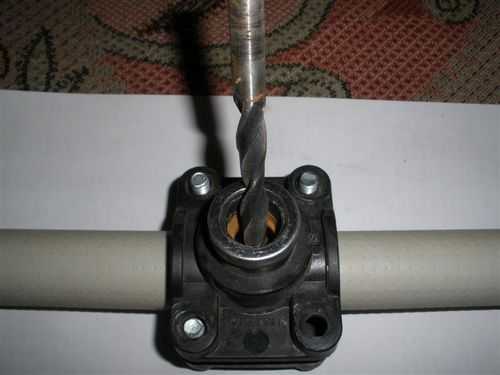

Теперь берем дрель со сверлом диаметром равным отверстию в верней части корпуса отвода-врезки (оно как правило меньше проходного диаметра шара крана) На дрель, в ее верней части, где закреплен подшипник вала на котором находится патрон, делаем раструб-воронку из твердого материала - картона или полиэтилена (просто сгибаем конус и его верхнюю часть закрепляем хомутом на корпусе дрели) Должна получится большая воронка со вращающимся сверлом по середине. Ставим емкость под наше место сверления и поставив шаровый кран в положение "открыто" прямо через него начинаем сверлить стенку магистральной трубы. Эта воронка нужна нам не только для удобства - что бы вода не брызгала в стороны, но и для безопасности - дрель работает от электричества, а оно как известно с водой не дружит.

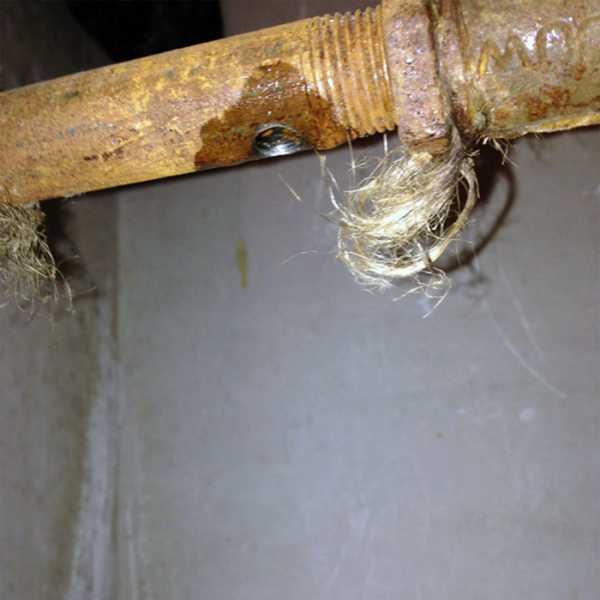

Сверлим стенку трубы уверенно, и перед предположительным выходом сверла внутрь трубы, уверенно удерживаем дрель от закусывания и увеличиваем обороты. Сразу как вода из магистрали хлынула в образовавшееся отверстие, отнимаем руку с дрелью немного, пока сверло не выйдет из шара кран. Закрываем кран. Все - врезка готова. Теперь может делать монтаж любого оборудования при закрытом кране.

Тот же самый алгоритм действий и с пластиковой трубой -

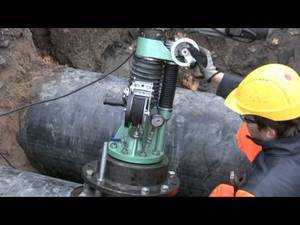

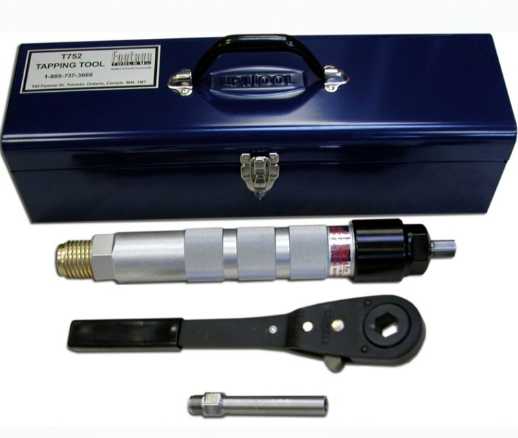

Есть и специальные наборы устройств для врезки под давлением, как например вот этот.

Корпус устройства навинчивается на кран который оканчивает резьбовое соединение ответвления уже приваренного к стенке трубы магистрали. Сверлится так же как и дрелью, толь ко утечка воды и брызки минимизированы за счет уплотнений внутри корпуса устройства. После того как отверстие готово, шток со сверлом вытягивается и кран перекрывается, после этого устройство отвинчивается от крана.

Вот наглядное видео как это работает на деле.

www.remotvet.ru

Врезка в пластиковую трубу своими руками при давлении в водопроводе

В быту пластиковые трубы сегодня встречаются даже чаще, чем металлические. Легкость материала, нечувствительность его к коррозии, простота монтажа – все это делает продукцию из пластика наиболее оптимальным вариантом.

Врезка в металлическую трубу

Поэтому и вопрос – как сделать врезку в пластиковую трубу, актуален для многих домашних умельцев.

Особенности технологии

Механизм процесса достаточно прост. Чтобы врезаться в трубопровод, нужно на требуемом участке высверлить отверстие. Если речь идет о любом магистральном варианте – водопроводная, канализационная система, где отключить воду возможности нет, необходимо сразу же решать задачу и с перекрытием воды именно на рабочем участке.

Особенности технологии

То есть, нужно добиться сразу 2 целей: сделать отверстие и перекрыть воду под давлением с помощью какого-то запорного механизма. Причем арматура должна предусматривать и возможность монтажа следующей ветки.

Сверление трубы

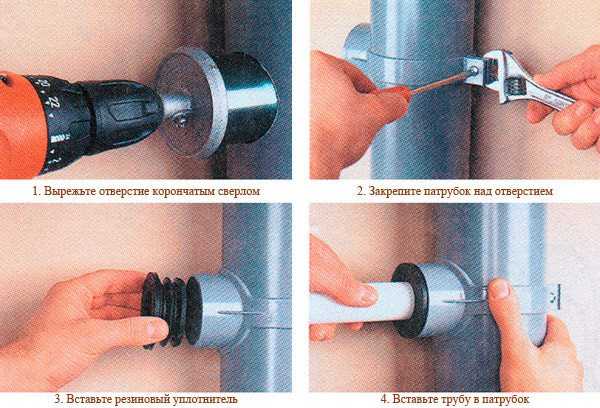

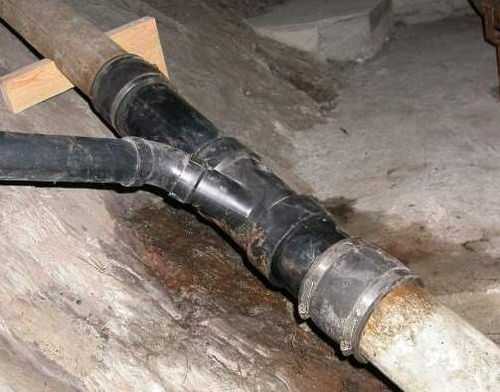

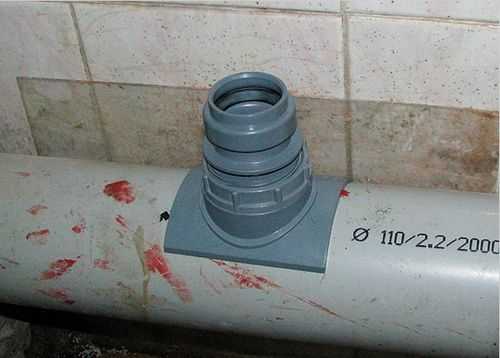

Врезка в пластиковую канализационную трубу или, наоборот, крепление ветки к чугунной магистральной, требуют соблюдения 2 главных правил:

  • диаметр трубы, в которую врезаются, больше трубы, которую монтируют;
  • диаметр сверла должен в точности совпадать с диаметром врезаемого отрезка.

Конструкция такого устройства зависит от типа трубопровода. Кроме того, необходимо учитывать и масштаб самой работы.

Магистральный трубопровод

Магистральный трубопровод подразумевает подачу жидкости под давлением , причем весьма ощутимым, а это означает применение специального оборудования и специальных запорных механизмов. Чтобы добраться до магистрали, нужно вырыть траншею, для чего, как правило, лопат недостаточно, а понадобятся услуги экскаватора. Осуществлять какие-либо работы по подключению к магистральным системам можно лишь при получении специального разрешения, подтверждающего квалификацию мастера. Все это делает возможность самостоятельной врезки в магистраль занятием крайне затратным и невыгодным.

Канализационная труба

В бытовые канализационные и водопроводные системы врезку пластиковой трубы действительно можно сделать самому, причем как в пластиковый, так и стальной трубопровод.

Технология монтажа в металлический трубопровод

Сегодня частные дома и квартиры обслуживают чугунные и стальные трубы. Для установки в них нового отрезка используются специальные приспособления – хомуты. Конструкция последних может быть разной, да и правила работы с металлическими сплавами различны.

Врезка в стальной трубопровод своими руками требует выполнения следующих рекомендаций:

  • для работы лучше всего применять седельный хомут. Используют разные виды в зависимости от системы – канализационная, водопровод, отопление. Кроме собственно седла – части, примыкающей к трубе, устройство включает сверло и запорный клапан;
  • перед монтажом поверхность трубопровода зачищают от ржавчины и грязи;
  • устройство закрепляют с помощью болтов, используют уплотнительные прокладки;
  • высверливают отверстие и тут же устанавливают запорный вентиль;
  • закручивают вентиль, перекрывая подачу воды. Устанавливают специальную аппаратуру для сверления отверстия под трубу. Направляющая муфта позволяет сверлить в необходимом направлении;
  • после этого закрепляют фитинг или переходник и подключают новую ветку. На фото – момент монтажа.

Чугун по сравнению со сталью является материалом более хрупким. Врезка пластиковой трубы в чугунную проводится по такой же схеме, но с соблюдением дополнительных требований: для сверления используют биметаллические коронки и приспособления особого вида. Важным является не позволять коронке перегреваться и работать только на малых оборотах. Самостоятельно устанавливать чугунный трубопровод практические нереально.

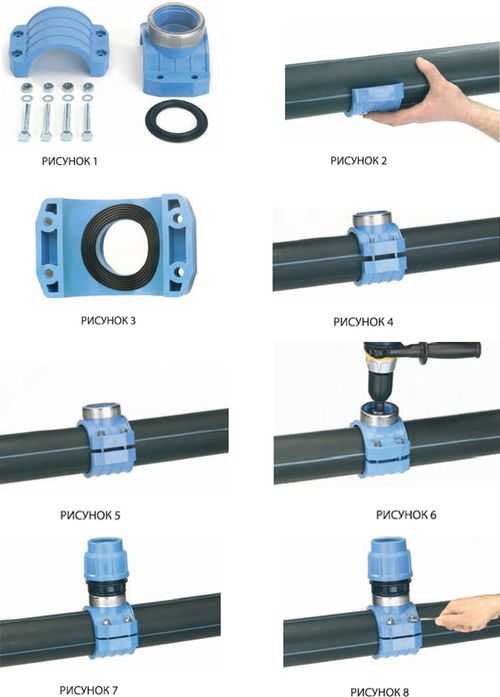

Врезка в пластиковую трубу под давлением

Эта операция на бытовом уровне довольно легко осуществляется своими руками. Главный плюс монтажа в доме – возможность перекрыть подачу воды. Однако и в тех случаях, когда это невозможно, задача легко решается с помощью электросварного хомута-седелки.

Седелки оснащены сверлильным механизмом, нагревательной спиралью и выполняются из специального, более прочного пластика.

  1. На седелках наличествует штрих-код, расшифровка которого предоставляет полную информацию о вводимых параметрах: время сварки, длительность остывания и так далее.
  2. Закрепляется приспособление с помощью болтов.
  3. Подключают сварочный аппарат и приваривают отводы.
  4. Спустя час – пластик за это время остывает, высверливают отверстия специальной фрезой и устанавливают запорную арматуру. Затем приступают к монтажу пластиковой трубы.

На видео демонстрируется как использовать седелки для врезки в пластиковые трубы.

trubygid.ru

видео-инструкция по монтажу своими руками, втулка-вата, сколько стоит, фото и цена




Бывают случаи, когда система водоснабжения нуждается в расширении, это касается как подключения дополнительного сантехнического оборудования, так и новых контуров. В таких случаях осуществляется врезка дополнительного отвода в основную водопроводную трубу.

В данной статье мы разберём наиболее часто использующиеся для выполнения такой задачи способы.

Фото врезанной пластиковой трубы в общий водопровод

Металлический водопровод

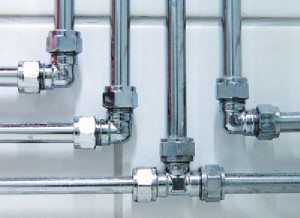

Стальной трубопровод в квартире

На сегодняшний день такие системы повсеместно вытесняются, чему способствует их высокая цена и подверженность коррозийным процессам. На их место приходят более практичные пластиковые изделия. Но кое-где ещё можно встретить и стальные трубы, поэтому давайте немного внимания уделим и им.

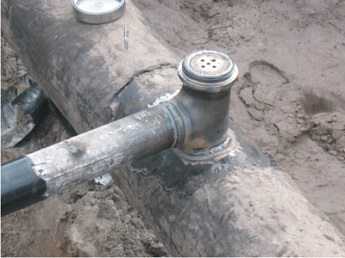

С помощью сварки без давления

Осуществление врезки в общую металлическую магистраль водоснабжения

Вам понадобятся:

Название Назначение
Сварочный аппарат Осуществление соединения металлических изделий
Автоген Вырез отверстия необходимого диаметра
Патрубок с резьбой Промежуточный элемент для подсоединения нового отвода
Запорная арматура Перекрытие подачи воды в новое ответвление

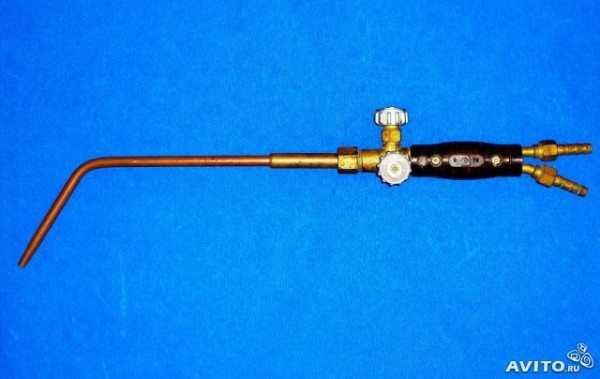

Образец автогена

Основная проблема всего мероприятия в ответе на вопрос, сколько стоит упомянутое оборудование? Достаточно дорого, поэтому чаще к выполнению данной задачи проще пригласить специалистов со своим профессиональным инструментом.

Сама же инструкция выглядит достаточно просто:

  1. Перекрываем движение воды в магистрали.
  2. Автогеном прорезаем нужное отверстие.
  3. Привариваем к созданному проёму патрубок.
  4. Устанавливаем на резьбу запорную арматуру.

Совет: обязательно не забудьте после выполнения всех работ восстановить антикоррозийную защиту в месте соединения, так как сварка её наверняка уничтожила.

  1. Включаем подачу жидкости.

Также в качестве альтернативы может быть вырезан некоторый отрезок трубы и на его место приварен тройник с дополнительным выводом.

Под давлением без сварки

Врезка, осуществлённая под давлением

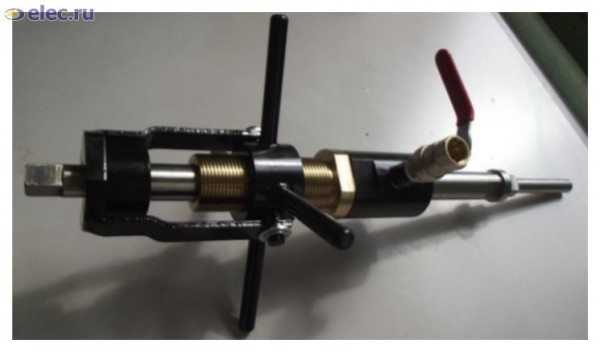

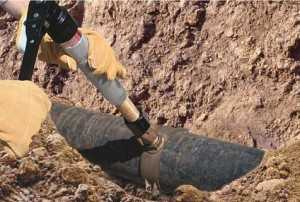

Здесь основным инструментом будет специальное устройство для сверления труб под давлением.

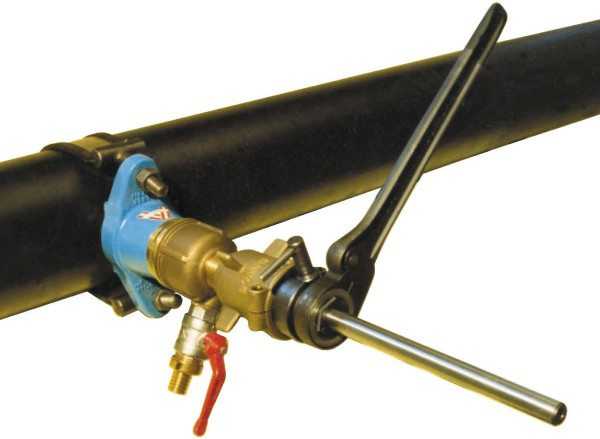

Прибор для врезки в трубу под давлением

Итак, как врезаться в водопроводную трубу под давлением?

Примечательно, что в случае с пластиковым трубопроводом используется схожая технология:

  1. Удаляем изоляцию и зачищаем поверхность водопровода.

Совет: сечение отводящей трубы должно быть меньше сечения действующей, в обратном случае вы просто его порвёте при сверлении.

  1. На подающую трубу устанавливаем фланец с выводом и фиксируем его при помощи хомута своими руками.
  2. К фланцу подсоединяем задвижку и к ней монтируем упомянутое устройство для сверления.

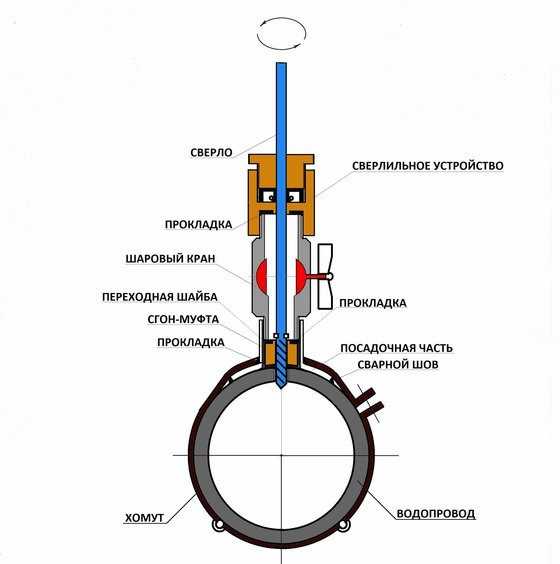

Схема всей конструкции, которая собирается для осуществления врезки

  1. Сквозь открытую задвижку вводим фрезу нужного диаметра и вырезаем отверстие.
  2. Убираем сверлильное оборудование, перекрыв подачу воды из установленного патрубка.

Это мы рассмотрели, как врезаться в водопроводную трубу без сварки, если она из стали, а теперь перейдём к полипропиленовым изделиям.

Пластиковый водопровод

Водопровод из полипропиленовых труб

Пластиковый трубопровод более практичен в сочетании с водой и главное дешевле, поэтому его всё чаще можно встретить в квартирах и частных домах. Обработка данного материала также выполняется проще, что относится и к врезке в него, для которой предусмотрены специальные устройства, облегчающие выполнение задачи.

Переходим к ответу на вопрос, как врезаться в пластиковую водопроводную трубу?

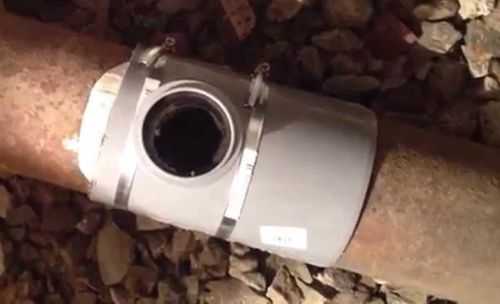

Криволинейный фланец

Можно, конечно же, вырезать часть трубопровода и установить на его место тройник, но в случае близкого расположения конструкции к стене такая операция будет трудновыполнима. К тому же лишний раз нарушать целостность трубы также нежелательно. Поэтому пойдём другим более продуманным путём.

Для выполнения вам потребуются:

Название Назначение
Отрезок трубы с патрубком При монтаже становится основой криволинейного фланца
Дрель с насадкой-коронкой Сверление отверстия
Клей герметик Герметизация стыков
Уплотнитель Уплотняет место подсоединения отвода
Хомуты Стягивание и фиксация патрубка

Приступаем к выполнению задачи:

  1. Разрезаем отрезок трубы вдоль на две части так, чтобы после этого он ровно ложился на основной трубопровод, составляя его вторую стенку.
  2. Высверливаем отверстие с помощью дрели и коронки равное диаметру заготовленного патрубка.

Вырезание нужного отверстия

  1. Накладываем на получившийся проём пластиковую заготовку.
  2. Места стыков промазываем герметиком.
  3. Получившийся фланец стягиваем с обратной стороны водопровода хомутами.
  4. Монтируем в патрубок резиновый уплотнитель, также может подойти втулка-вата.
  5. Вставляем в уплотнённое гнездо трубу отвода.

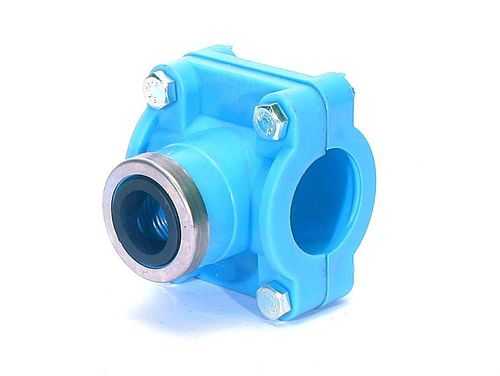

Седелка

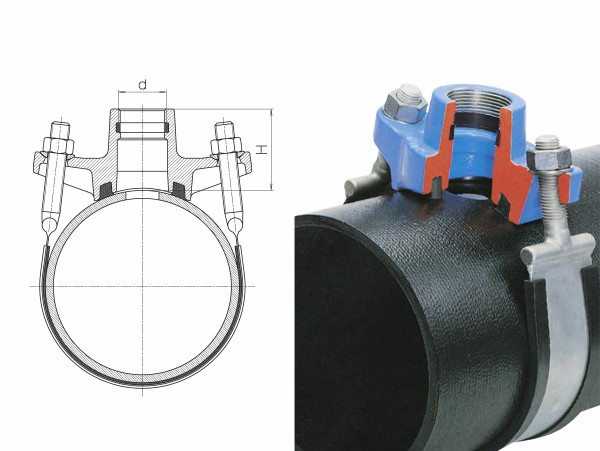

Специальный хомут для врезки в пластиковую трубу со схемой поперечного сечения

Седелка представляет собой приспособление из двух хомутов и отверстия под осуществление сверления, после которого происходит врезка крана в водопроводную трубу. Такое устройство позволяет выполнить задачу при любом уровне давления в трубопроводе без каких-либо специальных навыков. Достаточно внимательно отнестись к работе.

Для домовых подключений также применяют седелки, имеющие встроенную фрезу и клапан. Они устанавливаются даже при давлении, достигающим 16 бар, с использованием муфтовой сварки и остаются неразъёмными. Их эксплуатационный срок составляет пятьдесят лет.

Заключение

Если существующую систему водоснабжения необходимо расширить, то используется врезка дополнительного отвода. Применяемые для этого методы отличаются в зависимости от материала труб, а также наличия в них давления во время выполняемых работ. При этом примечательно, что стальные конструкции встречаются всё реже, и более актуальными являются рекомендации по врезке в полипропиленовый водопровод (см.также статью «Каким преимуществом обладают пластиковые водопроводные трубы и фитинги к ним»).

Сверление трубы под давлением

Видео в этой статье предоставит вашему вниманию дополнительную информацию, имеющую отношение к представленным материалам. Будьте внимательны, и у вас всё получится!

gidroguru.com

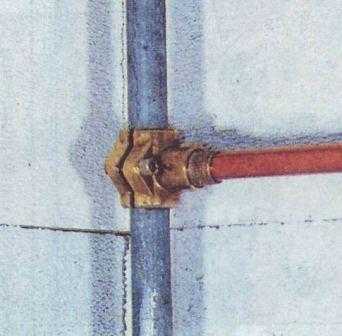

Как сделать простую врезку в стальную трубу


В сантехнической, да и бытовой практике часто бывают случаи, когда необходимо подключиться к трубе, сделать отвод воды. Скажем, для подключения стиральной машинки. Для это обычно тянут водопроводную трубу или шланг к разводному коллектору, либо пилят трубу и устанавливают тройник.
В старых советский домах трубы настолько неудобно и неуклюже положены, что подключиться к ним - это равносильно тому, что придется перебирать всю систему заново.
Но выход есть! Можно сделать врезку хомутом в любую близ расположенную магистраль. Итак, подробнее...

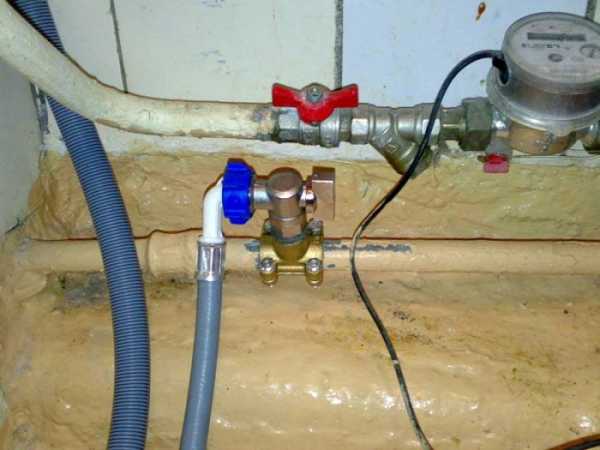

Как сделать простую врезку в стальную трубу своими руками


Что понадобится?

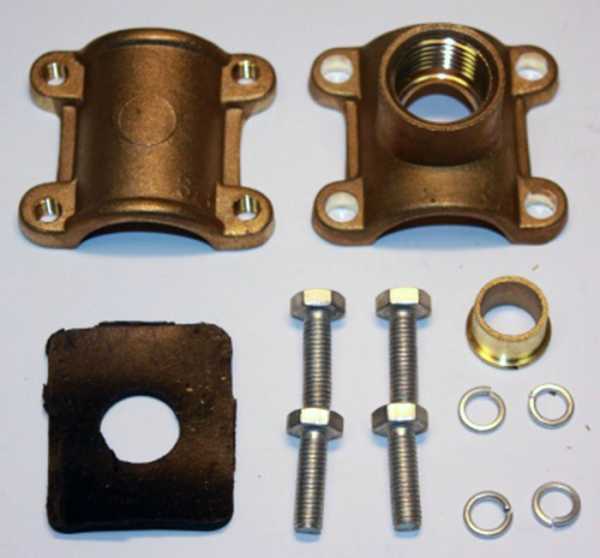

  • Водоотвод (врезка) - 1 шт.

Её можно купить в сантехнических магазинах, но перед этим, обязательно уточните какая у вас труба, к которой будет выполняться подключение. Я взял на 1/2 дюйма.

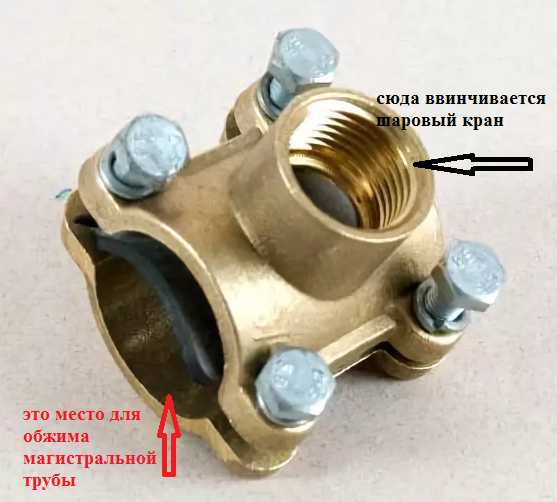

Вот как она выглядит:

Теперь непосредственно переходим к подключению. Первым делом перекрываем стояк и сливаем воду.
Затем сверлим отверстие сверлом по металлу. Диаметр отверстия должен быть равен или меньше диаметра врезки.

Далее наждачной бумагой зашкуриваем место одевания хомута. Поверхность должна быть ровной, без старой краски и ржавчины. Одеваем хомут-врезку, перед этим установим герметичную прокладку идущую в комплекте с врезкой.

Далее аккуратно закручиваем 4 болта врезки. Закручивать нужно аккуратно, попеременно, лучше крест накрест. Это нужно для того чтобы прокладка лучше села, а сам хомут не перекосило.

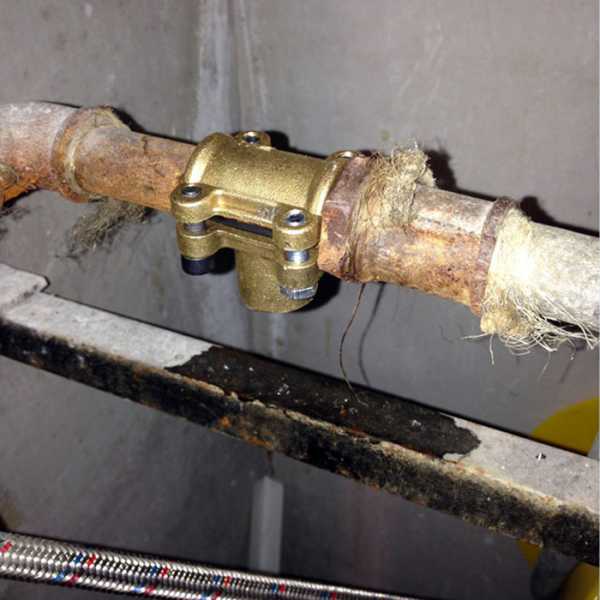

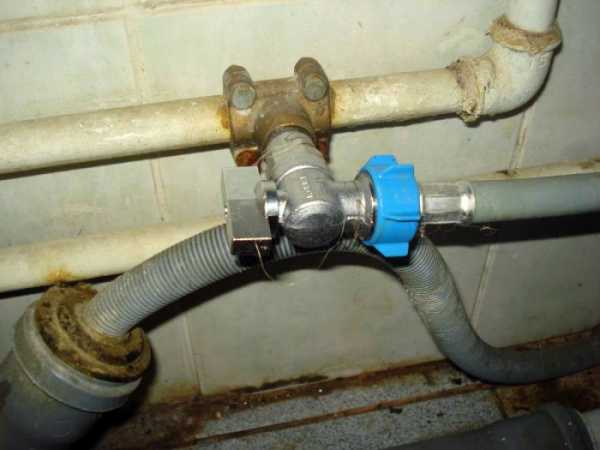

Врезка готова. Подключаем к ней нужный шланг.

Включаем и проверяем герметичность. Для этого рекомендую использовать бумажную салфетку или туалетную бумагу, потому что на ней сразу видны капли, а рука всего этого может просто не почувствовать.

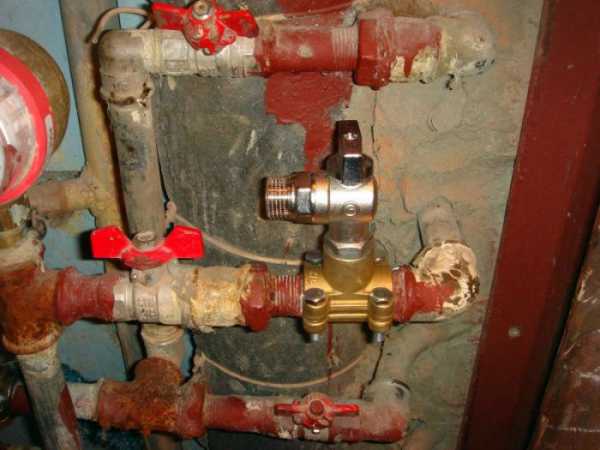

Также после врезки не лишним будет установить кран перед подключением шланга.

В общем, такая врезка выручит вас, казалось бы в самых безвыходных ситуациях.

Подключение можно использовать как на холодную, так и на горячую воду. К тому же это очень быстрый способ и порой единственно возможный.

sdelaysam-svoimirukami.ru

Делаем своими руками врезку в водопровод под давлением

Владельцы при строительстве индивидуального дома, коттеджа или дачного домика, предусматривают возможность обеспечения жилого здания водоснабжением. Самым оптимальным решением будет подключение к уже действующему и находящемуся рядом с домовладением водопроводу.

Обычно магистральный трубопровод проложен по центральным улицам, и для врезки необходимо соответствующее разрешение водоканала и оформление технических документов, так как несанкционированное подключение влечет за собой штрафные санкции. Но если ранее был установлен вентиль, который вышел из строя и его необходимо заменить, или у вас есть разрешение и можно врезаться самостоятельно, то при определенных знаниях и наличии инструмента, подключить водопровод доступно своими руками.

Способы врезки в магистральную трубу

Центральную магистраль водопровода раньше обычно прокладывали стальными или чугунными трубами, диаметром в основном от 50 мм и чуть больше, а в некоторых трубопроводах диаметр достигает до 500 мм, но это редкость. Сегодня многие организации делают новые системы водоснабжения или заменяют старые чугунные и металлические трубы на современные пластиковые аналоги.

Для проведения воды к жилому помещению своими руками вначале нужно выяснить, какие еще рядом проходят коммуникации, чтобы не нарушить их. Только после этого выкопать яму в месте нахождения магистрали шириной минимально 1х1 метр и глубиной до 1,2 метра. После обнаружения водопроводной трубы можно рыть траншею к точке входа в дом, глубиной более 1 метра, ориентируясь на линию промерзания земляного слоя в вашей местности. Как только траншея готова, нужно переходить к подготовке врезки отвода.

Врезаться в магистральную трубу можно:

  • При помощи водоотводящего накладного хомута.
  • При помощи приваривания патрубка с готовой резьбой с одной стороны.

Врезку можно сделать по направлению вверх или в сторону, под 45 или 90 градусов, зависит это от глубины проложенной водопроводной магистрали.

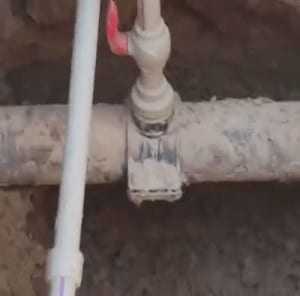

Способ врезки при помощи хомута своими руками

Хомут применяют, если магистраль находится под давлением или сделана из чугунных и пластиковых труб, которые исключают использование газовой или электрической сварки.

Врезку в чугунную трубу водопроводной магистрали делают осторожно, так как пластичность этого материала невысокая и может лопнуть от чрезмерного усилия. Для сверления отверстия в чугунной трубе под давлением желательно сверло с перьевой заточкой. Для предотвращения попадания воды на электрическую дрель или другой режущий инструмент во время извлечения сверла из отверстия, необходимо заранее сделать защитный экран из резины или толстого картона и закрепить его между патроном и корпусом.

  • Место подсоединения защищается от изоляции (если она имеется) и от ржавчины.

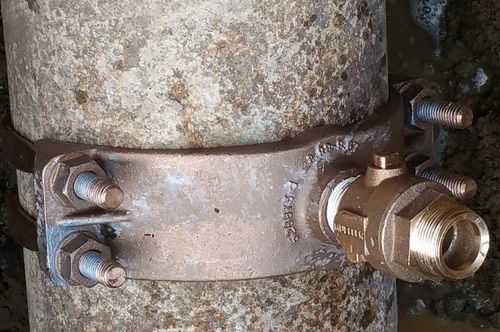

  • На трубу устанавливают накладной, разборной хомут, проложив внутри резиновый уплотнитель, который обеспечит герметизацию стыка.
  • Во фланцевый отвод вкручивается кран, через который будет вводиться режущий инструмент.
  • Сверлом просверливается чугунная труба, если магистраль под давлением, после извлечения инструмента, сразу перекрывается кран.

В водопроводную магистраль, которая находится под давлением, и сделана из пластиковых труб, врезаться при помощи хомута немного легче, чем в чугунную, так как ее несложно просверлить. Принцип проведения работ своими руками мало чем отличается от врезки в чугунную трубу. Единственное отличие – это возможность использовать обычное, конусное сверло или коронку-фрезу и сделать отверстие ручной дрелью или коловоротом, так как отверстие делается очень быстро. Также рекомендуется установить разборной хомут, который надевается над точкой врезки центрального водопровода, и припаивается с двух сторон к нему. Такое соединение обеспечит герметичность конструкции.

  • Устанавливается и закрепляется разборной хомут.
  • Накручивается кран и открывается для дальнейшего доступа режущего инструмента.
  • Просверливается отверстие сверлом меньшим размером, чем диаметр верхнего патрубка хомута.
  • Закрывается кран после пробоя отверстия.

Способ врезки при помощи сварки

Сварочным методом можно произвести врезку в водопровод как при перекрытой воде в системе водоснабжения, так при имеющемся давлении, если невозможно по каким-либо причинам провести отключение.

  • Место для врезки защищаете от ржавчины наждачной бумагой и обезжириваете.
  • Привариваете патрубок с резьбой к магистральному водопроводу.
  • Проверяете на течь, обмазав поверхность шва мелом, а с внутренней стороны керосином.
  • Накручиваете кран, желательно шаровой.
  • Просверливаете сверлом или прожигаете электродом отверстие через кран в центральном водопроводе.
  • Закрываете кран.

Пластиковые трубы для разводки воды

Независимо от того, каким методом вы подключились к центральной системе водоснабжения, следующим шагом будет укладка труб в траншее, завод воды в дом и подключение к кухонной мойке, стиральной машине, ванной и санузлу. Раньше разводку делали металлическими трубами, сейчас на смену им производители предлагают широкий ассортимент пластиковых труб для разводки воды и отвода канализации. Эти работы можно проводить при закрытом кране, что намного облегчает подключение точек.

Вначале перекрывается кран и сливается вода из системы. В необходимой точке вырезается по размеру тройника кусок трубы. Пластиковый трубопровод с двух сторон в местах установки тройника обрабатывается герметиками, плотно насаживается и закручивается накидными гайками. Можно провести монтаж при помощи цанговых зажимов. После этого в тройник ввинчивается кран, которым перекрывается новая линия водопровода. Можно открывать основной вентиль и пользоваться ранее подключенной водой, а также проводить монтаж к новой точке подключения.

В заключение можно подытожить, что врезку трубы сделать несложно, исключением является сварочный метод, но нетрудно найти специалиста именно на этот вид работ, а остальное доступно сделать своими руками, что значительно сэкономит денежные расходы.

stoki.guru

нюансы и правила врезки, полезные советы специалистов

Наиболее доступным способом обеспечения дома водоснабжением является врезка в существующий водопровод, то есть в действующую центральную магистраль. Однако, не во всех случаях можно перекрыть воду, что обуславливает собой необходимость врезки в водопроводную систему под давлением.

Особенности врезки в трубу водопровода


Прежде чем начать любые работы, необходимо в обязательном порядке получить на это соответствующие разрешение. При выполнении незаконного процесса монтажа существует высокая вероятность быть привлечённым к административной ответственности.

Согласно правилам, для врезки следует взять подписанное руководством местного водоканала разрешение и план участка, где будут вестись работы. Помимо этого, потребуются технические условия, для получения которых придётся посетить центральный отдел водоканала. Технические условия обычно содержат информацию о месте подключения, данных для врезки, а также о диаметре трубопровода пролегающей магистрали.

Помимо работников водоканала, разработать проектно-сметную документацию могут другие специализирующиеся на подобной работе фирмы с соответствующей лицензией. Цена за услуги, касающиеся составления документации для врезки в водопровод под давлением, у таких организаций может оказаться несколько ниже.

Однако, в дальнейшем существует вероятность возникновения конфликтной ситуации с представителями водоканала, которые не всегда дают одобрение таким проектным разработкам.

Получив необходимые бумаги, следует обратиться в отделение СЭС, где зарегистрировать проект. Здесь же потребуется написать заявление для получения необходимого разрешения на подключение к водопроводной системе.

В соответствии с общепринятыми нормами, выполнять работы по врезке в трубу водопровода могут лишь специалисты с соответствующим допуском. Человек, заказавший осуществление этой услуги, сэкономить может лишь на собственноручном выкапывании и засыпании траншеи, а также на подсобных работах, не требующих разрешений.

Существуют некоторые ситуации, при которых врезка трубы в водопровод запрещена:

  • подсоединение к магистрали без установки прибора учёта;
  • отсутствие подключения к централизованному водоотведению;
  • больший диаметр отводной ветки, чем у магистрального трубопровода.

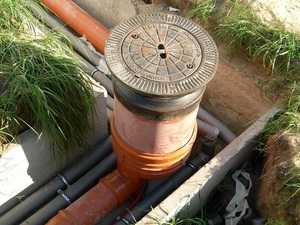

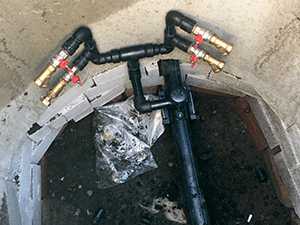

Строительство смотрового колодца

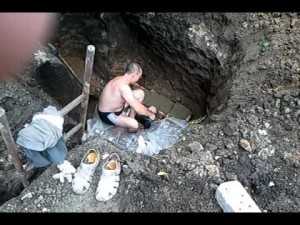

Чтобы упростить процесс врезки, можно возвести смотровой колодец шириной около семидесяти сантиметров.

Такого колодца будет достаточно для размещения в нём отсекающей арматуры и выполнения необходимых манипуляций по присоединению к водопроводу. Подобное сооружение позволит облегчить в дальнейшем возможное проведение ремонта домашней системы.

Чтобы сделать колодец, вырывают котлован необходимых параметров, дно которого устилают десятисантиметровым слоем гравия. Для формирования надёжного основания получившуюся «подушку» устилают листом рубероида. Сверху заливают бетонную стяжку.

Спустя не менее трёх недель над затвердевшей плитой выкладываются стены шахты. С этой целью может использоваться кирпич, железобетонные кольца либо цементные блоки. Горловину ямы возводят вровень с поверхностью.

При строительстве колодца на участке с часто поднимающимися грунтовыми водами следует обеспечить его водонепроницаемость. Наиболее удобно в этом плане воспользоваться готовой пластиковой ёмкостью, которую крепят к бетонному основанию. Верхняя часть прикрывается плитой с отверстием для установки люка.

Водопроводы бывают изготовлены из нескольких видов материалов: пластика, чугуна или стали. Стоит остановить внимание на каждом из них.

Соединение с пластиковым водопроводом



При работе с пластиковой трубой после определения места врезки производят подготовку участка. С этой целью поверхность будущего прокола тщательно обрабатывают наждачной бумагой, чтобы избавиться от краски.

К очищенному участку болтами крепят хомут-седёлку с клеммами, чтобы иметь возможность подключить сварочный аппарат. Если на пластиковую трубу устанавливается электросварной разборный хомут, вертикальный и прямоточные патрубки изначально разъединяют.

Далее к трубопроводу фиксируется хомут с фланцем, при помощи которого подсоединяется задвижка со втулкой. С другой стороны накладки монтируется вентиль, расположенный на вертикальном патрубке.

В месте его подсоединения к магистрали сверлится отверстие при помощи специального оборудования. Сверло вводят исключительно в этой точке для дальнейшего перекрытия водного потока запорным вентилем.

Чтобы обеспечить стыку герметичность, в процессе сверления используют накладку. Если врезка производится сварочным аппаратом, отверстие проделывают, когда поверхность полностью остынет.

Новую трубу присоединяют к фланцу, находящемуся на задвижке. Поверх места соединения монтируется хомут, который припаивается сварочным аппаратом к магистрали. К отверстию хомута можно прикрутить кран.

Эта манипуляция необязательна, но она улучшает функциональные характеристики нового ответвления трубопровода. В дальнейшем при возникновении необходимости прекратить поток воды достаточно будет лишь перекрыть кран.

Работа с чугунными трубами

Выполняя соединение твёрдой чугунной трубы с водопроводом, соблюдают определённую последовательность:

  1. на участке, где будет проделываться отверстие, поверхность очищается от слоя калёного чугуна и ржавчины;
  2. сверху накладывают резиновый уплотнитель и монтируют седёлку;
  3. на фланцевый отвод подсоединяется запорный вентиль, через который будет вводиться коронка;
  4. производят поэтапное просверливание тела трубы с периодическим охлаждением места реза. Используют изначально сверло небольшого диаметра с последующим его увеличением;
  5. после изъятия коронки перекрывается задвижка;
  6. последним этапом наносится антикоррозийный слой и изоляция.

Работа с чугунными трубами предполагает необходимость использования нескольких коронок для сверления. В них должны быть встроены твердосплавные режущие пластины. Важно предотвратить возможный перегрев оборудования, избежать который поможет смачивание режущих частей водой.

Чугун является довольно хрупким материалом, поэтому сверление должно выполняться на низких оборотах и с минимальным давлением на оборудование. При извлечении электроинструмента из отверстия на него может попасть струя воды. Поэтому между ним и патроном следует установить защитный резиновый экран.

Если возникла необходимость использовать седёльный хомут, для плотного его прилегания к трубопроводу необходимо задействовать уплотнительную резинку. Он также может быть оборудован специальным станком, состоящим из блокировочного болта, промывочного крана, ручки с трещоткой и вала со сверлом. Конструкция обрамлена металлическим корпусом с направляющей муфтой, необходимой для облегчения процесса сверления.

Монтаж стальной трубы

Своей жёсткостью при одновременной пластичности характеризуются трубы, изготовленные из стали. Их монтаж может проводиться способом, сходным со врезкой полимерных аналогов. При работе с ними необходимо соблюдать определённую последовательность действий:

  • поверхность участка для врезки очищают от коррозионного налёта;
  • на него монтируется патрубок;
  • производится сварка швов с последующей их проверкой на герметичность;
  • патрубок соединяют с резьбовым или фланцевым вентилем, через который сверлят магистральную трубу под давлением;
  • монтируют новое ответвление трубопровода.

Верхние слои магистрали просверливаются при помощи перфоратора, а оставшиеся несколько миллиметров прорабатывают вручную.

Необходимые материалы при подсоединении к центральному трубопроводу

В зависимости от материала водопроводной трубы, может понадобиться использование определённых дополнительных элементов оборудования.

Чтобы врезаться в пластиковую трубу с давлением около 1,6 МПа, необходимо задействовать кольцевой хомут-седёлку. В этом приспособлении имеется спираль с фрезой, применяемые при формировании отверстия. При покупке седёлки для врезки в водопровод стоит обратить внимание на штрих-код, отмеченный на её корпусе. Он обеспечивает точность параметров создаваемого отверстия.

Для врезки в чугунную или стальную трубу необходимо купить седловой хомут. Это приспособление разделено на две части, стягиваемые в процессе эксплуатации болтами. Металлическое седло оснащается запирающей пластиной.

К трубопроводу оно монтируется кронштейном. Врезку в стальной водопровод можно осуществить и без применения седёлки посредством приваривания патрубка, однако, при таком способе имеет значение диаметр магистральной трубы, который должен быть с большим сечением.

Сегодня благодаря приемлемой цене и отменному качеству большую популярность у специалистов завоевали седёлки со встроенными клапанами и фрезой. Применяются они обычно при врезке в трубопровод, находящийся под давлением не более шестнадцати бар.

Их оснащают муфтой, что позволяет производить монтаж сварочным аппаратом. Наиболее привлекательной особенностью таких седёлок является хорошая сопротивляемость коррозийным процессам, продлевающая срок службы до пятидесяти лет.

Финальный этап врезки

Заключительным этапом любого процесса подсоединения к трубопроводу является испытание подключённых компонентов системы.

С этой целью в созданное новое ответвление подаётся вода под давлением, а с другого конца трубы производится стравливание скопившегося воздуха с помощью размещённого на нём крана.

После проверки всех элементов водопровода на предмет герметичности можно производить закапывание траншеи, проложенной от магистрали до точки соединения с домашней сетью.

remontoni.guru

Как врезаться в водопроводную трубу под давлением своими руками – мастер-класс

Содержание статьи

«Нет предела совершенству» – это мудрое изречение применимо ко всему, включая коммуникации в доме. Сделали ремонт, добившись безупречности в дизайне и комфорта в своем «гнездышке», а спустя год-два вам уже захотелось что-то изменить или купить и подключить к водоснабжению новомодный «девайс»… Знакомая ситуация? Еще бы, такие стремления неизбежны, дело только во времени. Что ж, давайте учиться, как врезаться в водопроводную трубу под давлением.

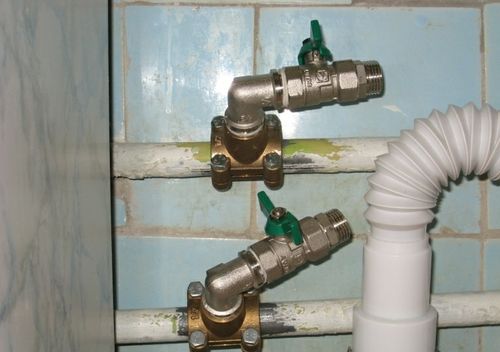

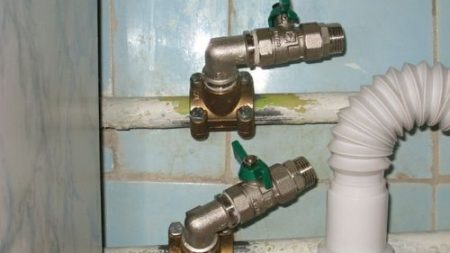

Каждому хозяину под силу произвести такое подсоединение

Подготовительные работы

Перед тем как врезаться в трубу под давлением, нужно пройти несколько подготовительных этапов:

  1. Убедиться, что врезка действительно необходима.
  2. Изучить материал, из которого изготовлена магистраль.
  3. Удостовериться, что врезка не причинит ущерба сети и помещению.
  4. Выбрать наиболее подходящую технологию.
  5. Определиться, готовы ли вы самостоятельно провести работы.

А это руки профессионалов – только вам решать обращаться ли за помощью к экспертам или все сделать самостоятельно

Необходимость врезки

В каких случаях обычно приходится закатывать рукава и изменять планировку сети? Знакомьтесь с основными причинами врезки в трубы.

  1. Покупка нового «девайса». Чаще всего среди таковых числятся посудомоечные либо стиральные машины. Естественно, что вам придется узнать, как врезаться в канализационную трубу, поскольку вы же не станете вычерпывать использованную воду из приборов вручную. Конечно, некоторые народные умельцы практикуют упрощенные схемы решения ситуации. Например, сливной шланг от стиральной машины попросту помещают в ванную – чтобы выпустить грязную воду. Однако удовольствие от пользования современными «девайсами» при таком подходе носит сомнительный характер, не так ли?!
  2. Установка нового сантехнического прибора. Сейчас обыватели все чаще добавляют в свои ванные и туалетные комнаты биде, душевые кабины, ванны с особыми функциями. При введении в эксплуатацию таких приборов вам нужно будет знать не только, как сделать врезку в канализационную трубу, но и как осуществить подключение к сети подачи воды.
  3. Перепланировка в квартире. Такое случается, когда обитатели дома решают, например, объединить ванную комнату и туалет или наоборот – разделить совместный санузел. Бывает, что возникает необходимость перенести мойку на кухне, например, в связи с покупкой нового гарнитура. В таком случае вы тоже должны знать, как врезать кран в трубу под давлением, чтобы не превратить кухню в озеро.
  4. Подсоединение к водопроводу нового строения (к примеру, летней кухни, бани и т.д.).
  5. Износ деталей магистрали, серьезный ремонт, предполагающий перенос сантехнических узлов.

Обширный ассортимент предлагаемых производителями труб

Материал труб

Чтобы найти правильный способ, как врезать трубу в трубу, нужно знать, пластиковая она или металлическая. От материала зависят и нюансы проведения монтажных процессов, и долговечность сети. Итак, трубы изготавливают из пластика и металла (стали, чугуна, меди).

Ранее (в советский период) в фаворе были изделия из металла. Неудивительно, ведь этот материал надежный – хотя бы даже с виду. Наиболее практичным из металлических вариаций является сталь – долговечная и недорогая. Но и она не лишена недостатков – на неровной стальной поверхности обильно нарастает накипь, что делает сеть нефункциональной. Чугун лишен данного недостатка, однако из-за тяжести этот материал редко выбирают в качестве составляющих для коммуникаций. Медь – идеальный вариант, но в силу дороговизны мало распространенный.

То ли дело пластик – легкий, практичный, недорогой и буквально вечный. Материал годится для проведения сетей и с холодной, и с горячей водой. У этого сырья тоже есть подвиды. Например, полибутилен, который характеризуется прочностью, гибкостью и идеально ровной поверхностью. Лучше него только сшитый полиэтилен, отличающийся высокой устойчивостью к смене температур. Хорош и его аналог – полипропилен, подкупающий своей демократичной ценой. В ходу и обычный полиэтилен, но использовать его можно лишь для подачи холодной воды.

А теперь рассмотрим, как врезаться в трубу отопления без сварки – под давлением в сети, изготовленные из металла и пластика.

Начинаем практические уроки

Инструкция по врезке

Пора переходить к практике, как сделать врезку в полипропиленовую или металлическую трубу.

Варианты подключения

Есть несколько способов, как врезаться в трубу:

  1. Задействовать седелку. Это изделие бывает трех видов (раструбным, резьбовым, фланцевым) и представляет собой фасонную деталь из чугуна, присоединяемую к сети при помощи хомута, оснащенного резиновым уплотнителем. Затем к магистрали крепится и запорная арматура, например, специальный кран либо задвижка.
  2. Приваркой, но только при условии отключения наружной части сети.
  3. Используя соединительные элементы, вмонтированные в магистраль во время ее прокладки (резьбу, фланец).

Это важно знать! Диаметр присоединяемого элемента не может быть больше такого же показателя магистрали.

Рассмотрим методики, как врезаться в полипропиленовую либо металлическую трубу с соблюдением соответствующих правил и стандартов.

Схема конструкции для присоединения к металлической магистрали

Врезка в металлическую сеть

Шаг 1. Выберите место для присоединения.

Шаг 2. Очистите участок от покрытия (изоляции), грязи либо мусора.

Шаг 3. На магистраль установите фланец, зафиксируйте его, используя хомут.

Шаг 4. К фланцу прикрепите задвижку.

Шаг 5. К задвижке подсоедините «девайс» для сверления.

Шаг 6. Вырежьте отверстие, вводя фрезу подходящего диаметра.

Шаг 7. Удалите оборудование, одновременно перекрывая подачу воды на новом патрубке.

Порядок действий при работе с пластиком

Работа с пластиковыми элементами

А теперь рассмотрим, как врезать в пластиковую трубу кран либо другой элемент.

Шаг 1. Разрежьте фрагмент конструкции вдоль таким образом, чтобы после операции он плотно лег вторым слоем на магистраль.

Шаг 2. Используя дрель, проделайте под патрубок отверстие необходимого диаметра.

Шаг 3. На образовавшуюся брешь наложите заготовленный отрезок трубы.

Шаг 4. Промажьте стыки герметическим составом.

Шаг 5. Стяните хомутами с другой стороны магистрали образовавшийся фланец.

Шаг 6. Оборудуйте патрубок резиновым уплотнителем.

Шаг 7. Вставьте в появившееся гнездо присоединяемый элемент.

Тематическое видео

Видео: врезка в магистраль под давлением руками профессионалов

Видео: подсоединение к трубе в домашних условиях

Правда, врезаться в водопроводную трубу под давлением не так сложно, как вы могли предположить?

Понравилась статья? Поделитесь ей:

trubsovet.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
