Важность предохранительного клапана для бойлера, принцип работы, проверка
Несмотря на постоянные предупреждения покупателей электронагревательной техники о том, что устанавливать такие приборы нужно строго по инструкции не игнорируя все комплектующие, до сих пор довольно частым случаем бывает, что предохранительный клапан для бойлера не установлен вообще.

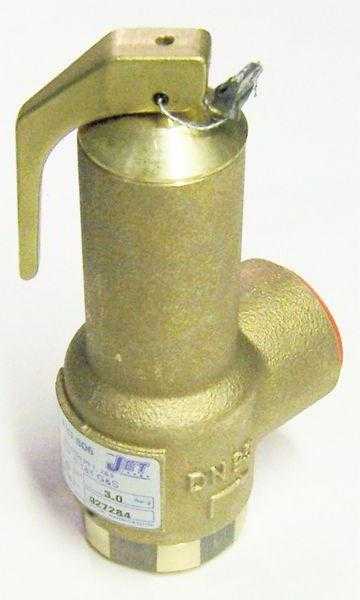

Устройство предохранительного клапана
Предохранительное устройство состоит из двух частей:
• обратный клапан
• подрывной клапан
Они оба размещены под одним корпусом и каждый выполняет свою функцию. Обратный клапан не дает лишней воде (которая появляется в результате нагрева воды) течь обратно в систему. Второй клапан, он же подрывной, срабатывает только в случае превышения порогового значения давления, обычно это 7-8 бар.
Уже исходя из этой информации понятно, что в случае аварийной ситуации или резкого повышения давления, подрывной клапан спустит лишнюю воду и не даст повредить электронагреватель. На нем также установлен рычаг для принудительного спуска воды, это необходимо при ремонте либо демонтаже бойлера.
Несмотря на то что в каждом водонагревателе установлены термостаты, которые регулируют температуру, они могут сломаться, поэтому система, в которой есть рабочее предохраняющее устройство, безопасна и будет служить вам долгие годы.
Также бывают ситуации с отсутствием воды в системе, здесь очень важна исправная работа обратного клапана, который установлен на водонагреватель, ведь вся вода из водонагревателя выйдет, а при неисправном термостате пустой бойлер очень быстро нагревается и тэны внутри него перегорят.
Течь воды с клапана
Течь воды – обычное дело для предохраняющего устройства, это указывает на исправную его работу. Но если вода течет слишком быстро или постоянно, то это может указывать на одну из этих проблем:
• неправильно отрегулирована жесткость пружины;
• слишком высокое давление в системе;
Если к последней проблеме вы не имеете никакого отношения, то жесткость пружины может быть неправильно отрегулирована только в случае бездумного обращения с регуляторами.
Скачки в системе можно устранить с помощью еще одного клапана – редукционного, он устанавливается до предохранительного и обеспечивает подачу стабильного давления на водонагреватель.
Отсутствие капания воды с защитного клапана
Если после установки бойлера он не срабатывал ни разу, даже при максимальном нагреве, стоит задуматься об исправности предохраняющего устройства. Сразу менять его не стоит, возможно лишняя вода утекает через неисправный смеситель, либо повреждения в трубках.
Иногда бойлер не нагревают до высоких температур, не выше 40 градусов. В этом случае предохранительный клапан для водонагревателя не срабатывает из-за недостаточного повышения давления внутри бойлера, это нормально.
Выбор правильной модели
Обычно в комплекте с бойлером идет предохраняющее устройство нужной модели. Но если его там нет, он неисправен либо вы заменяете его через какое-то время эксплуатации водонагревателя, то придется выбирать нужный самостоятельно.
Главный параметр после резьбы (размер выбирается очень легко, обычно это 1/2 дюйма) это рабочее давление. От правильного подбора этого параметра будет зависеть правильная и безопасная работа бойлера. Нужное давление указано в инструкции по эксплуатации, которая идет в комплекте с каждым водонагревателем.
Проблемы, которые могут возникнуть как результат неправильного подбора предохраняющего устройства две:
• постоянная течь с устройства из-за выбора меньшего показателя рабочего давления, чем нужно;
• устройство не будет работать вообще, если выбрано значение больше чем нужно, такой предохранительный клапан не спасет в случае аварийной ситуации;
Правильная установка предохраняющего устройства
1. Для начала отключаем бойлер от электросети и сливаем с него воду.
2. Устанавливаем устройство к подаче холодной воды, на входе в обогреватель. Обычным образом пакуем его и ко второй стороне подсоединяем холодную воду.
На корпусе клапана есть стрелка, которая указывает направление воды, при установке она должна указывать на бойлер.
3. Соединяем патрубок, который идет из подрывного клапана с канализацией. Иногда его покупают прозрачным, чтобы наблюдать за исправностью защитного клапана.
4. После подключения бойлера полностью, стоит проверить его. Для этого наполняем бак, преждевременно открыв кран для выхода воздуха.
5. Затем после набора воды, закрываем кран и включаем бойлер.
6. Наблюдаем за всеми стыками на предмет наличия воды и смотрим на работоспособность предохранительного клапана. Если обнаружилась течь – входящий и выходящий краны закрываются, и нужный участок заново пакуется.
Можно ли защитный клапан заменить обратным?
Ни в коем случае нет, предохраняющее устройство имеет внутри себя обратный клапан, но он там не один, нельзя упускать и подрывной клапан. Если обратный клапан не дает воде утекать в систему и, грубо говоря, экономит ваши деньги, то подрывной не дает бойлеру повысить давление внутри до критического.
Бойлер, у которого вместо предохранительного клапана установлен обратный – бомба замедленного действия. Огромное давление внутри водонагревателя не разрушит бойлер до того момента как вы откроете кран. При открытии крана внутри бойлера понижается давление, но вот вода, нагретая до температуры выше, чем 100 градусов, сразу вся превращается в пар, разрушает стенки бойлера и вырывается наружу.
Это довольно сильный взрыв, который сопровождается не только осколками корпуса, но и горячим паром и водой. Берегите не только себя, но и людей которые вас окружают.
Выводы
Следуйте инструкции по эксплуатации, даже такое небольшое с виду устройство делает вашу жизнь безопаснее. Предохраняющее устройство очень важный элемент и эксплуатировать бойлер без него строго запрещено. Всегда следите за работой установленного защитного устройства, течет с него вода, когда это необходимо или нет. Все эти факторы сэкономят ваше время, деньги и здоровье.
baltgazservice.ru
Проверка исправности действия предохранительных клапанов на котлах. Регулярная проверка
работающих под давлением

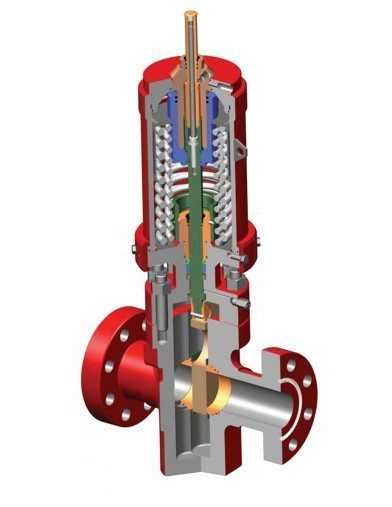

3.4.1. Защите предохранительными клапанами подлежат сосуды, в которых возможно превышение рабочего давления от питающего источника, химической реакции, нагрева подогревателями, солнечной радиации, в случае возникновения пожара рядом с сосудом и т.д.
3.4.2. Количество клапанов, их размеры и пропускная способность должны быть выбраны так, чтобы в сосуде не могло создаваться давление, превышающее 2 расчетное давление более чем на 0,05 МПа (0,5 кг/см) для сосудов с 2 давлением до 0,3 МПа (3 кгс/см), на 15 процентов – для сосудов с давлением 2 свыше 0,3 до 6,0 МПа (от 3 до 60 кгс/см) и на 10 процентов – для сосудов с 2 давлением свыше 6,0 МПа (60 кгс/см).При работающих клапанах допускается превышение давления в сосуде не более чем на 25 процентов расчетного.
3.4.3. Конструкция и материалы элементов клапанов и их вспомогательных устройств должны обеспечивать надежность функционирования клапана в рабочих условиях.
3.4.4. Конструкция клапана должна обеспечивать свободное перемещение подвижных элементов клапана и исключать возможность их выброса.
3.4.5. Конструкция клапанов и их вспомогательных устройств должна исключать возможность произвольного изменения их регулировки.
3.4.6. Конструкция клапана должна исключать возможность возникновения недопустимых ударов при открывании и закрывании.
3.4.7. Клапаны следует размещать в местах, доступных для удобного и безопасного обслуживания и ремонта.
При расположении клапана, требующего систематического обслуживания на высоте более 1,8 м, должны быть предусмотрены устройства для удобства обслуживания.
3.4.8. Клапаны на вертикальных сосудах следует устанавливать на верхнем днище, а на горизонтальных сосудах – на верхней образующей в зоне газовой (паровой) фазы. Клапаны следует устанавливать в местах, исключающих образование застойных зон.
3.4.9. Установка запорной арматуры между сосудом и клапаном, а также за клапаном не допускается, за исключением сосудов с пожаро- и взрывоопасными веществами и веществами 1-го и 2-го классов опасности, а также для сосудов, работающих при криогенных температурах. Для таких клапанов следует предусматривать систему клапанов, состоящую из рабочего и резервного клапанов.
3.4.10. Рабочий и резервный клапан должны иметь равную пропускную способность, обеспечивающую полную защиту сосуда от превышения давления свыше допустимого. Для обеспечения ревизии и ремонта клапанов до и после них должна быть установлена отключающая арматура с блокирующим устройством, исключающим возможность одновременного закрытия запорной арматуры на рабочем и резервном клапанах, причем проходное сечение в узле переключения в любой ситуации должно быть не менее проходного сечения устанавлива
eco-sip.ru
Предохранительный клапан в системе отопления. Схема, подбор, настройка
Предохранительный клапан в системе отопления является защитным устройством для тепловых генераторов и другого оборудования, отличающимся простотой работы. Его основная функция – сброс незапланированных нагрузок, возникающих в различных ситуациях.
Кроме того, данное устройство занимается регулированием потока теплоносителя в отопительной системе. Все остальное оборудование очень опасно, так как в результате высокого давления водяная рубашка считается взрывоопасной.
Назначение
Основное предназначение предохранительного клапана – защита системы отопления от возможных перепадов давления. Подобная ситуация характерна для домов с паровыми котлами. В системе водяного отопления и горячего водоснабжения давление достигает предельных значений довольно редко.
Резкое повышение давления возможно по следующим причинам:
- Объем теплоносителя выходит за рамки допустимых значений в результате отказа автоматики.
- Резкое повышение температурного режима.

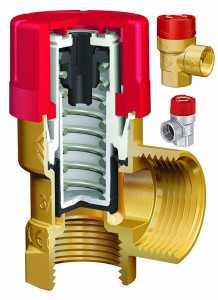

Предохранительный клапан в системе отопления: схема устройства
Данное устройство состоит из корпуса и двух литых элементов. Корпус выполнен из водопроводной латуни, изготавливаемой по технологии горячего штампования. Главной комплектующей клапана является стальная пружина. При помощи своей упругости она устанавливает силу давления, которое будет воздействовать на мембрану, перекрывающую проход наружу.
В свою очередь мембрана, находящаяся в седле, укомплектованном уплотнителем, поджимается пружиной. Верхняя часть пружины упирается в металлическую шайбу, закрепленную на штоке и прикрученную к пластмассовой рукоятке. Рукоятка требуется для того, чтобы регулировать предохранительный клапан в системе отопления.
Рассмотрим более подробно разновидности этих устройств.
Муфтовый клапан
Данные устройства изготовлены из латуни. Данный вид является прямоточным, другими словами, он открывается посредством силы давления. Несмотря на то что это наиболее дешевый вариант, он является еще и достаточно надежным. Муфтовый предохранительный клапан в системе отопления имеет простую конструкцию: шток с прокладкой и с двух сторон – резьба.
Устройство из латуни
Это оборудование отличается более сложной конструкцией. Его необходимо устанавливать в отопительную систему сразу после циркуляционного насоса. Шток и пружина в этой конструкции выполнены из нержавеющей стали. Латунный предохранительный клапан в системе отопления способен выдержать температуру теплоносителя до 1200 °C.
Обратный клапан
Обратный клапан является предохранительным устройством, которое препятствует противотоку теплоносителя в отопительной системе при падении давления.
Принцип действия
На сегодняшний день можно встретить два основных типа клапанов – пружинный и рычажно-грузовой. И прежде чем выполнить подбор предохранительного клапана для системы отопления, необходимо более подробно рассмотреть эти типы.
Рычажно-грузовой
Данный тип предохранительного клапана внешне представляет запорное оборудование, конструкцией которого предусмотрен специальный груз, связанный с золотником при помощи рычага. Перемещение груза по направлению длины рычага осуществляет регулирование силы, с которой происходит придавливание золотника к седлу. Когда давление теплоносителя в системе отопления превышает норму, открывается предохранительный клапан, и излишняя жидкость вытекает через выходной патрубок.
Пружинный
В настоящее время большей популярностью пользуется клапан пружинного типа. От предыдущего варианта он отличается тем, что шток золотника прижимается не при помощи рычага с грузом, а посредством пружины. Принцип действия в целом мало чем отличается от рычажно-грузового устройства. За счет изменения степени сжатия пружины происходит регулирование клапана.
Варианты монтажа
Чтобы обеспечить надежное и безопасное функционирование клапана в системе отопления, рекомендуется производить монтаж в соответствии со всеми правилами. Найти их можно в специальной нормативной документации. Правила отличаются в зависимости от мощности и рабочего давления системы. Но основные принципы все же сохраняются, среди них:
- В отопительной системе данный прибор необходимо устанавливать на подающем трубопроводе непосредственно после котла. Если мощность теплового генератора велика, допускается устанавливать два клапана.
- Предохранительный клапан на обратном трубопроводе систем отопления монтируется только для обеспечения горячего водоснабжения в наивысшей точке бойлера.
- Также неприемлемо сужение канала в местах между магистралью клапаном, недопустимо устройство запорной арматуры.
- Сбросные патрубки следует выводить в канализационную систему или другое безопасное место. На данной линии совершенно недопустима установка запорных устройств.
Выбор
Очень важно сделать правильный выбор предохранительного клапана для системы отопления, который предотвратит закипание котла и понизит давление. Чтобы клапан работал правильно, необходимо:
- Выбрать пружинное оборудование, в котором пружина буде противодействовать давлению теплоносителя.
- Определиться с размером и типом устройства, чтобы давление в системе отопления не превышало допустимых значений, так как именно оно должно помочь работе системы.
- Клапан открытого типа необходимо выбирать в том случае, если в атмосферу сбрасывается вода, а закрытый – если вода сбрасывается в обратный трубопровод.
- Полноподъемный и низкоподъемный клапан желательно выбирать с учетом пропускной способности.
- При сбрасывании воды в атмосферу рекомендуется устанавливать устройства открытого типа. Для котлов, работающих на жидком топливе, следует выбирать низкоподъемные клапаны, для газовых котлов – полноподъемные.
Расчет
Расчет предохранительного устройства необходимо производить в соответствии с методикой, представленной в СНиП II-35 «Котельные установки».
Так как производители редко указывают в технических характеристиках реальную высоту подъема штока, в расчете данный параметр равен 1/20 диаметра седла. По этой причине типоразмер клапана в результате данного расчета получается несколько завышенным. В любом случае после подбора устройства необходимо сравнить тепловую мощность отопительной системы с рекомендуемой в техническом описании максимальной мощностью для выбранного типоразмера.
Установка предохранительного клапана требуется для защиты системы отопления от превышения уровня давления больше предельно допустимого значения. По этой причине расчет данного прибора должен сводиться к вычислению максимально допустимого прироста объема теплоносителя и определению возможных источников превышения давления.
Источниками прироста объема может послужить:
- Перегрев в теплообменном или котельном агрегате с последующим парообразованием. При парообразовании жидкость способна увеличить свой объем в 461 раз, поэтому данный фактор при выборе клапана является преобладающим.
- Выход автоматики управления подпиточных линий котельных и независимых отопительных систем из строя. Это может также послужить преобладающим фактором при подборе клапана.
- Теплоноситель, нагреваясь в теплообменном или котельном агрегате, увеличивается в объеме. При нагреве удельный прирост объема от 0 до 100 °C, что составляет всего 4%, поэтому при подборе типоразмера устройства данного типа, это не является основополагающим моментом.
Выбранное оборудование должно обеспечивать сброс рассчитанного количества теплоносителя, по наиболее существенному фактору прироста объема.
Предохранительный клапан в системе отопления: подбор
Диаметр входящего патрубка клапана должен быть равен или быть больше диаметра патрубка, полученного при расчете. Помимо соответствия диаметра патрубка, необходимо проверять предохранительный прибор на сброс рассчитанного прироста объема теплоносителя при возникновении аварийной ситуации. Важно также принять во внимание тот факт, что чем больше разница давлений между значениями в линии сброса и при открытии клапана, тем большее количество жидкости выйдет через предохранительное оборудование.
Подбирая данное устройство, также следует помнить, что его полное открытие достигается при превышении давления в отопительной системе над значением при срабатывании на 10%, а полное закрытие – во время снижения давления ниже параметра срабатывания на 20%. Исходя из этого, желательно выбирать оборудование с давлением срабатывания выше примерно на 20-30% фактического давления системы.
Условный диаметр
Определение условного диаметра данного предохранительного устройства осуществляется посредством специальных методик, которые были разработаны гостехнадзором. Для этих целей целесообразно пригласить квалифицированных специалистов.
При отсутствии такой возможности рекомендуется воспользоваться следующим принципом: диаметр клапана должен быть не меньше выходного патрубка котельного агрегата. В таком случае получается значительный запас, который позволит обеспечить безопасность системы.
Настройка предохранительного клапана системы отопления осуществляется таким образом, чтобы критическое давление было выше рабочего примерно на 10-15%. Работоспособность прибора можно проверить посредством принудительного его открытия. Регулировка предохранительного клапана системы отопления должна осуществляться ежегодно перед началом отопительного сезона.
fb.ru
MirMarine – Предохранительные клапаны вспомогательных котлов
Одним из наиболее важных устройств котла является предохранительный клапан, предотвращающий повышение давления в котле свыше допустимого.
Каждый котел с поверхностью нагрева более 12 м2 должен быть снабжен предохранительными клапанами, открывающимися, когда давление пара в котле превысит установленное рабочее. Для котлов с расчетной паропроизводительностью менее 750 кг/ч и для утилизационных котлов достаточен один предохранительный клапан (не сдвоенный).
Клапаны должны иметь привод для их принудительного открывания (подрыва) из котельного отделения и с верхней палубы судна. Привод необходим для немедленного выпуска пара в атмосферу в случае серьезного повреждения котла. Кроме того, с помощью ручного привода предохранительные клапана можно подрывать для проверки их действия.
Рис 1. Одинарный предохранительный клапан, который устанавливается на коллекторах утилизационных котлов или коллекторах пароперегревателей. Клапан удерживается в закрытом состоянии действием пружины, отрегулированной на определенное значение давления.
Позиции к рисунку: 1 – шток клапана; 2 – пружина; 3 – рычаг; 4 – крышка корпуса клапана; 5 – клапан; 6 – корпус клапана.

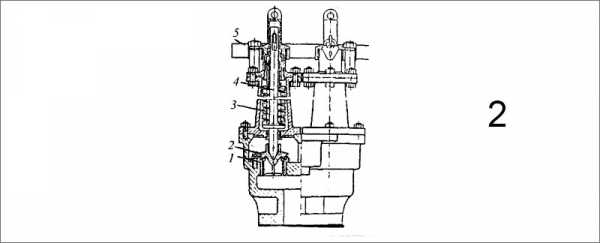

Рис 2. Для вспомогательных котлов и сепараторов утилизационных котлов, имеющих низкое рабочее давление пара, применяют более простые сдвоенные предохранительные клапана прямого действия. Сдвоенный прямодействующий клапан имеет конструкцию, аналогичную одинарному клапану, и отличается от него только размерами и тем, что в одном корпусе скомпонованы два одинаковых клапана. Эти клапана имеют простую конструкцию, однако с меньшей степенью чувствительности. Для вспомогательных котлов этот недостаток не столь существенный.
Рис 3. Полноподъемный предохранительный клапан типа «Кокберн» является усовершенствованной конструкцией обычного предохранительного клапана, нагруженного пружиной.
Тарелки полноподъемных клапанов не имеют направляющих хвостовиков и более плотно сидят на штоках. Шток клапана проходит через направляющую втулку с отверстиями, установленную в выточке верхней части клапанной коробки. Выточка и гнездо клапана выполнены соосно. Отверстия в направляющей втулке позволяет подводить выбрасываемый пар под поршневую часть штока. С целью обеспечения дополнительного подъема под действием давления пара у тарелок клапанов прямого действия имеются выступы по периферии. Дополнительный подъем помогает преодолеть увеличение усилия сжатия пружины при начальном подъеме клапана. Дальнейший подъем пол но подъемных клапанов обеспечивается давлением пара, который действует на поршень, соединенный со штоком клапана. Давление выпускного пара препятствует подъему клапанов обычного типа, но способствует подъему полноподъемных клапанов. При работе клапана на площадку 1 поршневой части, двигающейся вертикально в плавающем кольце, действует давление выпускного пара. Плавающее кольцо удерживается в нижнем положении за счет давления выпускного пара, действующего на кольцевую площадку. В случае заклинивания поршневой части и плавающего кольца клапан остается работоспособным, так как плавающее кольцо просто поднимается вместе со штоком.
Позиции к рисунку: 1 – площадка; 2 – кольцевая площадка; 3 – плавающее кольцо; 4 – дренажное отверстие; 5 – пружина клапана; 6 – шток клапана; 7 – поршень; 8 – направляющая втулка; 9 – отверстия для пара.

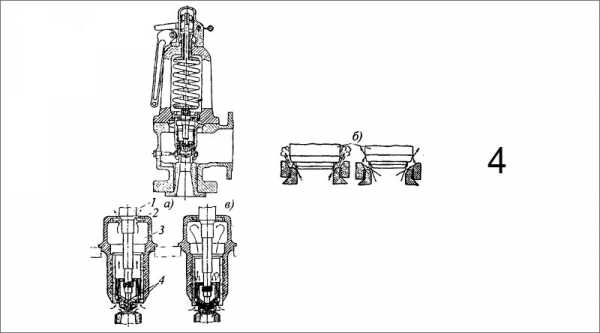

Рис 4. Предохранительный клапан «Консолидэйтид» – пружинный прямого действия, рассчитанный на параметры пара до 6,2 МПа. Принцип работы следующий: четкой работе клапана на открытие и закрытие способствует наличие бустерного цилиндра. Когда клапан открыт, через каналы 4 пар поступает в камеру 3. При этом шток клапана 1 поднимается настолько, что часть его, имеющая большой диаметр, оказывается выше плавающей шайбы 2. Через зазор, образующийся между штоком клапана и плавающей шайбой 2, пар из камеры 3 стравливается в атмосферу. В момент закрытия клапана часть штока с большим диаметром входит в плавающую шайбу в ее отверстие, значительно уменьшая утечку пара из камеры (см. рис. в). Возникающее при этом кратковременное повышение давления в камере 3 вызывает дополнительное усилие, приложенное к клапану в направлении действия пружины, результатом чего является четкая посадка клапана при закрытии.
Бустерный цилиндр предохранительного клапана «Консолидэйтид»: б – открытие клапана с схемой движения пара; в – закрытие клапана и схема действия оставшегося пара на закрытие его.
Позиции к рисунку: 1 – часть штока клапана; 2 – плава¬ющая шайба; 3 – паровая камера; 4 – каналы.
Быстрому полному открытию и четкому мягкому закрытию клапана способствует также отражательное кольцо. Положение кольца по отношению к гнезду клапана является регулируемым. Кольцо выполняет две функции: во-первых, в начальный момент подъема клапана поток пара через клапан отражается кольцом и направляется на часть клапана (имеющий увеличенный диаметр) вокруг посадочной поверхности, создавая дополнительное усилие для поднятия клапана. Во-вторых, в момент закрытия клапана под действием бустерного цилиндра отражательное кольцо оказывает замедляющее действие и смягчает конечную фазу посадки клапана.
Позиции к рисунку: 1 – клапан; 2 – отражательное кольцо.

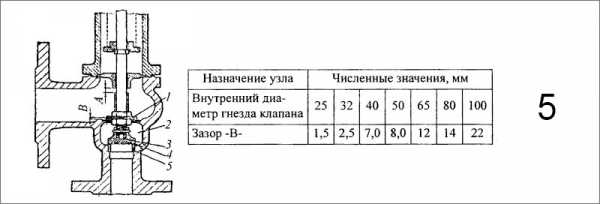

Рис 5. Предохранительные клапана типа «Лезер» часто устанавливают на вспомогательных котлах. Принцип действия клапана следующий: в результате начального открытия клапана пар с большой скоростью поступает в паровую камеру 2, оказывая давление на бронзовый диск 1 и поднимает клапан на высоту -А- – происходит выпуск пара в атмосферу. Для обеспечения максимальной расчетной высоты подъема клапана расстояние -А- должно быть не меньше Д4 (Д- диаметр гнезда клапана). Зазор -В- между нижней кромкой диска 1 и верхней кромкой паровой камеры 2 является важной величиной для эффективной работы клапана. Положение диска по отношению к кромке паровой камеры регулируют с помощью гаек на штоке при ревизии клапана. Характерные значения регулировочных зазоров приведены в таблице.
Позиции к рисунку: 1 – подъемный диск; 2 – паровая камера; 3 – стальной шарик; 4 – тарелка клапана; 5 – гнездо клапана.
Рис 6. Предохранительный клапан «Хопкинсон Хайлиф» является полноподъемным клапаном, спроектированным на рабочее давление пара до 6,2 МПа.
Принцип работы клапана следующий: при повышении давления в барабане котла выше установленного значения, клапан как и обычные клапана прямого действия, поднимается на небольшую высоту. Это начальное открытие клапана приводит к тому, что проходящий через клапан пар оказывает давление на всю поверхность нижней его части. Клапан поднимается и входит в направляющую втулку, нижняя кромка которой отклоняет пар вниз. За счет возникающего при этом реактивного усилия клапан поднимается в крайнее верхнее положение.
Пропускная способность клапана будет максимальной, если в этой конечной стадии подъема проходное сечение между гнездом и клапаном равно проходному сечению клапана. При уменьшение давления пара клапан начинает закрываться, опускаться. При выходе его из направляющей втулки исчезает реактивное усилие и клапан садится на место свободно, без стука.
Позиции к рисунку: 1 – клапан; 2 – направляющие выступы; 3 – гнездо клапана; 4 – направляющая втулка.
Похожие статьи
mirmarine.net
Котлы предохранительные клапаны – Энциклопедия по машиностроению XXL
Для чего устанавливаются на котле предохранительные клапаны и какой требуется за ними уход [c.116]После гидравлического испытания котла предохранительные клапаны на допускаемое рабочее давление отрегулированы не были. [c.434]
Предохранительные клапаны. Назначение предохранительных клапанов состоит в том, чтобы автоматически выпускать из котла в атмосферу излишек пара при повышении котлового давления сверх допускаемого. Шум, сопровождающий выход пара через предохранительные клапаны, предупреждает паровозную бригаду о том, что давление пара превышено. Предохранительные клапаны устанавливаются в верхней части котла. Клапаны прижимаются к своему месту пружиной, упругость которой следует так отрегулировать, чтобы при допускаемых давлениях клапан плотно закрывал отверстие и не пропускал пара из котла. При повышении давления пара в котле сверх допускаемого клапан, сжимая пружину, приподнимается, и в образовавшееся кольцевое отверстие с шумом выходит пар. Чтобы упругость пружины точно соответствовала установленному предельному давлению пара в котле, предохранительные клапаны периодически (раз в три месяца) проверяются [c.245]
Если по каким-либо причинам давление пара в котле станет выше заданного, то предохранительные клапаны автоматически открываются и выпускают часть. пара в атмосферу, снижая этим самым давление в котле. Предохранительные клапаны устанавливают на барабане — паросборнике, пароперегревателях и экономайзерах. Количество и размеры клапанов определяют по нормам Гостехнадзора. Действие всех клапанов регулярно проверяют. Для котлов с давлением пара до 22 ат клапаны проверяют один раз в смену, при давлении пара 22— 60 ат — раз в сутки, а при давлении пара более 60 ат проверку производят после одной тысячи часов работы клапана. [c.209]
Установленные на котлах предохранительные клапаны должны быть в состоянии выпустить весь вырабатываемый пар и поэтому должны иметь соответствующий диаметр и высоту подъема тарелок. Наименьший диаметр прохода клапана равен 25 мм, наибольший 125 мм, причем давление на тарелку не должно превышать 700 кг. При большем давлении должно быть устроено приспособление для подъема. груза лри проверке одним человеком. [c.127]
Серьезные аварии чугунных котлов могут произойти вследствие отсутствия или неисправности предохранительных устройств, установленных на котлах. Предохранительные клапаны должны быть отрегулированы на соответствующее давление. Работа котлов с неисправными или неотрегулированными предохранительными клапанами запрещается. [c.251]
Водогрейные котлы низкого давления оборудуются следующей арматурой на линиях входа воды в котел и выхода горячей воды из котла устанавливаются задвижки или вентили. В качестве предохранительных устройств применяют не менее двух предохранительных клапанов. На линии выхода горячей воды из котла, вокруг задвижки устраивается обводная линия с обратным клапаном. В зависимости от конструкции котла, предохранительные клапаны могут устанавливаться непосредственно на котле или на линии выхода горячей воды из котла — на трубопроводе между котлом и задвижкой. Во избежание резкого повышения давления и температуры в водогрейном котле при внезапной остановке циркуляционных насосов, на линии горячей воды из котла до запорного устройства устанавливается патрубок с вентилем или задвижкой для аварийного сброса воды из котла. На линии выхода горячей воды из котла устанавливаются манометр и термометр. [c.184]
Каждый паровой котел должен иметь также защитные устройства — предохранительные клапаны, устанавливаемые на барабане котла и выходном коллекторе пароперегревателя. Эти клапаны предохраняют барабан котла и поверхности нагрева от недопустимого повышения давления, выпуская пар при достижении определенного давления в барабане. Кроме того, камерные топки для сжигания твердого пылевидного топлива оборудуются газовыми предохранительными (взрывными) клапанами, которые дают выход продуктам сгорания при взрыве пыли для предотвращения разрушения обмуровки, трубной системы и каркаса. [c.163]
Каким должно быть сечение предохранительного клапана парового котла производительностью 5000 кг/ч (при давлении 10 МПа), чтобы при внезапном прекращении отбора пара давление не превысило 10 МПа (использовать табл. 7 Приложения). [c.101]
Отбор пара, прошедшего специальный сепаратор 2, осуществляется ИЗ трубы 8. Арматура котла включает в себя водоуказательные приборы 3, манометр 4, питательный клапан 5, спускной клапан 6, рычажные грузовые предохранительные клапаны 7 и иногда специальные устройства для удаления шлама. [c.264]
К предохранительной арматуре относят обратные и предохранительные клапаны. Обратные клапаны устанавливают перед котлами (или перед водяными экономайзерами) для того, чтобы предотвратить обратный ток воды из котла в питательную линию в случае останова питательного насоса, а также на нагнетательной стороне центробежных питательных насосов для предотвращения обратного тока питательной [c.322]
Арматурой называют устройства и приборы, с помощью которых управляют работой парового котла и обеспечивают безопасность эксплуатации его элементов, находящихся под давлением. Часть арматуры котла является обязательной, без нее, согласно правилам Госгортехнадзора, котел не допускается к эксплуатации. К этому виду арматуры относятся водоуказательные приборы, манометры, термометры, предохранительные клапаны, обратные клапаны и запорные вентили на питательной линии, спускная арматура, паровые запорные вентили. Остальная арматура предназначается для улучшения обслуживания котла. [c.129]
Предохранительные клапаны устанавливают на котлах для выпуска пара в атмосферу при повышении давления пара сверх допустимого. На котле устанавливают два предохранительных клапана. [c.130]
Все люки, дверцы и лазы у котлов должны быть снабжены падежными запорными устройствами, а вращающиеся механизмы и приводные устройства защищены ограждениями. Если котел оборудован топкой для камерного сжигания топлива, то в верхней ее части и на газоходах котла должны быть установлены взрывные предохранительные клапаны надлежащих размеров, не допускающих повышения давления газов от вспышек или хлопков, которые могут возникнуть от обрыва факела, при пуске котла и т. д. [c.256]
Предохранительные клапаны применяются для защиты трубопроводов, котлов и различных аппаратов от подъема в них давления выше расчетного или допускаемого. [c.157]
Взрывные предохранительные клапаны у жаротрубных котлов устанавливаются на задней стенке обмуровки против поворота газов из жаровых труб в боковые дымоходы и внизу на боковых стенках обмуровки котла против поворота газов в третий газоход. [c.50]
Разжигать котлы с незаведенным или привязанным ударником предохранительного клапана на газопроводе запрещается. [c.168]
После пуска первого котла необходимо установить молоточек у предохранительного клапана на газовом вводе. Делать это нужно для того, чтобы включить предохранительный клапан в работу, а это возможно только после розжига основной горелки котла, когда начнется движение газа, и давление газа за регулятором и, следовательно, под мембраной клапана будет меньше, чем до регулятора. [c.108]
Немедленное закрытие в аварийном случае задвижки на газовом вводе (при наличии запорного предохранительного клапана— сначала этого клапана, а затем указанной задвижки) требуется для возможно быстрого прекращения подачи газа во все горелки во избежание повторного взрыва в топках или газоходах других котлов. [c.119]
Немедленное выключение газовых горелок у всех котлов необходимо таклрегулятора давления газа или газового счетчика. [c.119]
В зависимости от размещения контрольно-измерительной арматуры на котле (водоуказательные приборы, предохранительные клапаны и пр.) котлы могут быть с правым и левым обслуживанием. [c.111]
В котельных установках с паровыми котлами после просушки их обмуровки необходимо произвести внимательный осмотр установленной арматуры и всего котельного оборудования с целью выявления и быстрого устранения возможных недоделок. При осмотре следует убедиться в том, что на котлах установлена вся необходимая и исправно действующая арматура манометры, предохранительные клапаны, водоуказательные приборы, пробные краны и пр. [c.156]
На каждом паровом котле высокого давления в соответствии с действую-Ш.ИМИ правилами о паровых котлах должны быть установлены два грузовых рычажных предохранительных клапана, [c.163]
Установка предохранительного клапана сводится к присоединению его нижнего фланца к фланцу патрубка котла. [c.163]
Плотность предохранительного клапана проверяют при положении груза на рычаге, соответствующем рабочему давлению котла. Для котлов с давлением до 13 ати превышение давления для предохранительных клапанов против рабочего давления пара принимают в пределах 0,2—0,3 ати. [c.164]
Один из всех установленных на котле предохранительных клапанов называется контрольным. Он должен иметь футляр с пломбой, не позволяющий обслуживающему котел персоналу изменять нагрузку клапана, но и не препятствующий проверке состояния клапана. [c.123]
Предохранительные клапаны на котлах должны быть отрегулированы на открытие согласно табл. 10-2. [c.123]
Рабочее давление в котле, ати Давление, при котором предохранительные клапаны должны открываться, am Название клапана [c.123]
Наладку датчика давления ДДК-И производят на работающем котле. С помощью регулировочных винтов камер / и // настраивают датчик таким образом, чтобы давление срабатывания предохранительного клапана превышало на 20—30 КПа верхний заданный предел рабочего давления в котле. [c.100]
После ремонта производилась сушка обмуровки котла, в топке поддерживалось слабое горение, при этом, предохранительные клапаны были открыты. После начала парообразования в котле предохранительные клапаны закрыли. Через некоторое время один из предохранительных клапанов стал выпускать пар, при этом стрелка манометра только начала отходить от нулевого положения. Машинист котла вместо того, чтобы выяснить причину открытия предохранительного клапана, заклинил его. Вскоре открылся второй предохранительный клапан. Вместо того, чтобы уменьшить горение в топке и выяснить причину срабатывания клапана, машинист его тоже закли- [c.211]
По окончании ремонта у котла производилась сушка обмуровки, для чего в топке поддерживалось слабое горение. Предохранительные клапаны были открыты. Когда началось парообразование в котле, предохранительные клапаны закрыли. Поддержание горения в топке было поручено подвозчице топлива, ранее никогда не работавшей на котле. [c.424]
Арматура и гарнитура А. Все А. так же, как и обычные реакционные котлы, снабжаются гарнитурой, необходимой для осуществления вагруаки и выгрузки обрабатываемых материалов, а также и для монтажа арматуры. Гарнитура А. — штуцера, люки и лазы — размещается на крышке аппарата так, как это показано на фиг. 1. Арматурой А. являются манометры, термометры и предохранительные клапаны. Манометры, к-рыми снабжаются А., укрепляются на штуцерах, расположенных на крышке аппарата (фиг. 1, 2). Каждый А. снабжается парой манометров, ив к-рых один служит рабочим, а другой контрольным. Первый манометр (рабочий) д. б. приспособлен к показанию давления, превышающего пробное не менее чем на две атмосферы. Пробное давление — давление гидравлическое, создаваемое в А. при испытании его пригодности к работе, превышает рабочее давление в два раза (если только рабочее давление менее 50 at) или на 50 at (в том случае, если рабочее давление в А. превышает 50 at). Для измерения темп-ры реагентов, находящихся в А,, применяют в большинстве случаев ртутные удлиненные термометры, устанавливаемые в специальные стальные гильзы, к-рые прикрепляются болтами или шпильками к штуцерам, расположенным на крышке аппарата, и заполняются маслом, будучи погруженными своим нижним концом в реакционную массу аппарата. Предохранительные клапаны, обслуживающие А., по своему устройству не отличаются от тех предохранительных клапанов, к-рыми снабжаются паровые котлы. Предохранительные клапаны та Hie, как и манометры, располагаются ira крышке аппарата и прикрепляются шпильками или болтами к соответствующим штуцерам. Следует отметить, что эксплоатация и обслуживание А, сопряжены о нек-рыми опасными моментами (имеются в виду взрывы, имеющие место в результате неисправности самих аппаратов или же в результате неумелого обслуживания), и потому автоклавные установки должны находиться под пепосред-ственпым наблюдением вполне компетентного [c.66]
Как и у всех паровых котлов, барабан чугунного котла имеет водо-указательпый прибор 5, запорный opi-aH и обратный клапан на питательном трубопроводе, люк для внутреннего осмотра и ремонта паросборника. Штуцер же для продувки и спуска воды из котла 6 расположен на трубопроводе от паросборника к секциям. Предохранительный клапан установлен на специальном штуцере, вваренном в барабан-паросборник. Иногда вместо предохранительного клапана на чугунных котлах устанавливают предохранительное выкидное приспособление (рис. 6-5), состоящее из патрубка 1, соединяемого с котлом, гидрозатвора 2, бачка 3 и трубы 4, выведенной в атмосферу. [c.248]
Предохранительные клапаны выполняют трех типов рычажные, пружинные и импульсные. На стационарных паровых котлах устанавливают рычажные и импульсные предохранительные клапаны, причем на котлах давлением выше 3,92 Мн1м предохранительные клапаны должны быть только импульсными. [c.323]
Предохранительные клапаны устанавливаются на паровых котлах и разных ёмкостях, содержащих среду под давлением, и служат для выхода избыточной среды в случае превышения определённого наивысшего давления. Предохранительные клапаны представляют собой устройства типа вентиля с подъёмом золотника вдоль оси седла корпуса. Давлению среды противодействует сила груза или пружины непосредственно или через рычаги. Грузовые клапаны чаще выполняются с рычажной передачей, пружинные — преиму-щезтвенно действующими непосредственно на золотник. Преимущество рычажных клапанов заключается в том, что в них нагрузка в меньшей степени зависит от подъёма клапана. Однако применять их можно только на стационарных установках для подвижных установок, а также для воздухопроводов и водопроводов, где величина давления резко меняется (пульсирует), они неприемлемы. [c.808]
В большей модели котла Стреля устанавливаются 4 горелки, а в большей модели Стребеля — 3. В малы моделях обоих котлов устанавливается по две горелки. Взрывные предохранительные клапаны монтируются на задней секции котла. [c.61]
Рычажный предохранительный клапан (рис. 63) состоит из корпуса /.внутри которого запрессовано седло 2. К седлу плотно прилегает притертая тарелка 3 клапана. Тарелку к седлу штоком 4 прижимает груз 9, подвешенный на рычаге 6. Пар из котла давит снизу на тарелку клапан и стре.мится приподнять ее. Этому противодействует груз, подвешенный ка рычаге. Груз устанавливают на рычаге с таким расчетом, чтобы при превышении допускаемого давления в котле тарелка клапана приподнималась и давала выход пару. [c.111]
При оборудовании котлов смесительными горелками с принудительной подачей воздуха к предохранительному запорному импульс давления воздуха от воздухопровода. Как толь ко давление воздуха понизится до минимума (остановился дутьевой вентилятор), молоточек дополнительной головки упадет и выведет из зацепления рычаги запорного предохранительного клапана, последний под действием собственного веса закроется и прекратит подачу газа в котельную так же, как и при резком изменении давления газа. [c.38]
При неисправности общекотельной автоматики безопасности (при неисправн01сти предохранительного клапана ПКН или ПКВ на газовом вводе в котельную) или прибора контроля циркуляции воды КЦ (в системе отопления) перевод котельной на ручное обслуживание производится в следующей последовательности останавливаются все котлы по правилам остановки, путем поднятия кнопки электросигнализации замыкается ее цепь, поднятием рычагов ПКН или ПКВ и удержанием клапана в открытом положении осуществляется свободный проход газа по газопроводу к регулирующему клапану и горелкам котла. [c.135]
Прибор контроля погасания пламени КПП проверяется при холодном котле путем вынимания из топки переносного запальника. Через 3—5 сек. электромагнит 25 блока приборов автоматики безопасности должен сработать и вызвать падение молоточка первключател пневматического реле 26 и закрытие предохранительного клапана 3 котла. Так как при падении молоточка кнопка сигнального выключателя опускается вниз и происходит размыкание цепи электросигнализации, то сигнальная лампочка, установленная над дверью котельной, погаснет. Одновременно прекращается подача газа к горелкам котла и подаются световой и звуковой сигналы на пульте дистанционного управления. [c.137]
После выполнения работ, предусмотренных в разделе Б настоящей инструкции, внимательно произведи общий осмотр котельных агрегатов и убедись в отсутсгБКн людей в га.зоходах, в закрытии всех газовых кранов и задви. хек перед котлами и горелками. Кроме того, нужно убедиться в том, что в котла.х есть сода и что водоуказательные стекла, манометры, предохранительные клапаны на котлах и контрольно-измерительные приборы, установленные в котельной, исправны. [c.162]
Предохранительные клапаны котла должны быть отрегулированы при давлении 7—13 kFJ m на давление, превышаю-ш,ее рабочее на 3% при давлении 13—100 кГ/см на давление, превы-шаюш,ее рабочее на 5%, а контрольные клапаны на 3%. [c.974]
Примером может служить сам Дени Папин (1647—1714 гг.) — изобретатель не только папйнова котла и предохранительного клапана, но и центробежного насоса, а главное—первых паровых машин с цилиндром и поршнем. Папин даже установил зависимость давления пара от температуры и показал, как получать на ее основе и вакуум, и повышенное давление. Он был учеником Гюйгенса, переписывался с Лейбницем 1 и другими крупными учеными своего времени, состоял членом английского Королевского общества и Академии наук в Неаполе. И вот такой человек, который по праву считается крупным физиком и одним из основоположников современной теплоэнергетики (как создатель парового двигателя), работает и над вечным двигателем Мало этого, он предлагает такой ppm, ошибочность принципа которого была совершенно очевидна и современной ему науке. Он публикует этот проект в журнале Философские труды (Лондон, 1685 г.). [c.50]
mash-xxl.info
Зачем необходим предохранительный клапан в системе отопления?
Кто первый придумал предохранительный клапан? История об этом умалчивает. Известно лишь одно — это нехитрое устройство предотвратило немало аварий и сберегло сотни, если не тысячи человеческих жизней. Обязательный элемент — предохранительный клапан в системе отопления защищает контур и котел от механического разрушения избыточным давлением. Он считается механизмом прямого действия, т. к. работает непосредственно с рабочей средой, сбрасывая избыток жидкости, пара, либо смеси пара и жидкости.
Защита отопительных систем — предохранительный клапан
Все контура отопления, любое котельное оборудование, независимо от места установки, относятся к источникам повышенной опасности. Их можно рассматривать как сосуд, находящийся под давлением. В систему отопления входит котел, в нем нагревается теплоноситель, а он при определенных, нештатных условиях может разрушить оборудование. О котельном отоплении дома можно прочитать здесь.
Для защиты отопительных систем применяется предохранительный клапан для отопления, простое и, тем не менее, эффективное устройство.
Принцип работы
Известно, что чем проще конструкция устройства, тем оно надежнее. Клапан состоит из корпуса и главного рабочего элемента — стальной пружины. Упругость пружины, которая регулируется специальным винтом, определяет величину давления, при котором мембрана, находящаяся под давлением пружины и внутренним давлением контура с другой стороны, откроет проход наружу. Как только давление в системе отопления придет в норму, пружина вернет мембрану в исходное положение.
Подбор и установка предохранительного клапана в контуре
В частных домах и небольших центральных котельных устанавливаются пружинные сбросные предохранительные клапаны. В контурах отопления с диаметром труб свыше 200 мм устанавливаются, так называемые, рычажно-грузовые клапаны. Правильный подбор предохранительного клапана для системы отопления, учитывает его инерционность, которая для систем с давлением до 0,25 МПа составляет 15%, а выше 0,25 МПа – 10%. Это значит — для высокого рабочего давления, клапан должен сработать быстрее.
При подборе клапана важно правильно выбрать диаметр, который должен равняться диаметру подводящего патрубка. Идеально выбранный предохранительный клапан для котлов отопления должен учитывать технические характеристики мембранного расширительного бака. Клапан должен немедленно сработать, если расширительный бак уже не в состоянии компенсировать увеличение объема теплоносителя при нагреве. По существующим правилам клапан предохранительный для системы отопления устанавливается только на выходном патрубке нагревательного котла. Параллельно клапану устанавливается манометр для контроля состояния контура.
При установке клапанов нужно обязательно учесть следующее:
- между котлом и клапаном не должно быть никаких установленных устройств;
- установить сливную трубку для удаления излишка воды в канализацию или в обратку;
- в закрытой системе клапан устанавливается в высшей точке.
Зачем нужны клапаны на батареях
На радиаторах и батареях контура тоже устанавливаются клапаны, но их основная функция – удаление воздуха из системы.
Установленный клапан для радиатора отопления может быть ручным и автоматическим. Ручной клапан открывается и закрывается вручную с помощью ключа и отвертки.
Автоматический клапан на батарее отопления не требует оперативного вмешательства человека. Он прекрасно удаляет воздух, но его главный недостаток заключается в чувствительности к засорениям из-за загрязненности теплоносителя. Чтобы удалять растворенный воздух из теплоносителя и очищать его от грязи и шламов рекомендуется установка воздушных сепараторов.
spetsotoplenie.ru
