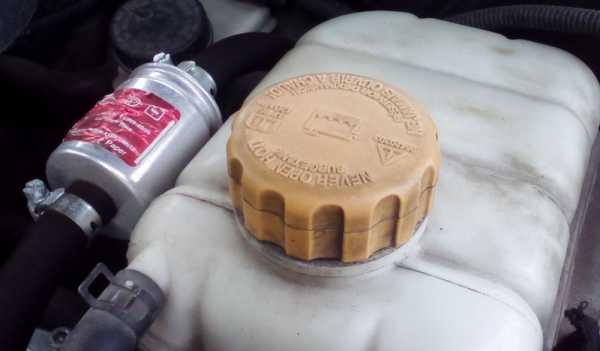

Крышка расширительного бачка – проверка, устройство, принцип работы и признаки неисправности
Крышка расширительного бачка на первый взгляд может казаться весьма простой деталью. Но в реальности без неё невозможна регулировка давления в системе охлаждения двигателя. Неисправность крышки приведёт к перегреву мотора или повреждению одного из компонентов системы охлаждения.
Главная функция пробки бачка
Во время работы силового агрегата в его системе охлаждения растёт давление. Это вызвано нагревом охлаждающей жидкости. Повышенное давление требует постоянной регулировки. Именно для этого и применяется крышка расширительного бачка. Поддержка стабильно высокого давления помогла сместить момент закипания жидкости в системе. При обычном атмосферном давлении вода закипает при температуре 100°C, а антифриз – около 120 °C. Нормальная температура для большинства современных двигателей практически вплотную приблизилась к этим отметкам.
В некоторых ситуациях температура ОЖ стремительно возрастает. Чтобы предотвратить перегрев двигателя и необходимо повышение давления. Это сопровождается ростом температуры кипения жидкости. В связи с этим специалисты пришли к выводу, что для предотвращения кипения жидкости в системе охлаждения двигателя при непродолжительном, но значительном его нагреве, необходимо поддерживать стабильное давление в системе в диапазоне от 1,1 до 1,5 кгс/см
В связи с этим крышка бачка должна поддерживать давление до требуемого значения, после достижения которого она выпускает воздух, находящийся внутри бачка.
Как работает расширительный бачок
Для создания требуемого давления на заведённом двигателе, крышка должна обеспечить герметичность. За снижение давления отвечает предохранительный клапан. Если давление в системе превышает 1,1–1,5 кгс/см2, этот клапан должен открыться. После снижения давления до рабочих значений, клапан закрывается.
Также в крышке установлен впускной или вакуумный клапан. Он обеспечивает подачу воздуха в систему охлаждения. После остановки мотора температура охлаждающей жидкости снижается, падает и давление в системе. Объем жидкости в бачке уменьшается, что влечет за собой падение давления в системе. Это приводит к тому, что в расширительном бачке появляется пространство для воздуха. В определенный момент давление в системе становится равным атмосферному давлению воздуха. Если в этот момент температура охлаждающей жидкости будет выше, чем температура воздуха снаружи, её объем продолжит сокращаться.
В результате всего этого создаётся так называемый эффект вакуума или разряжения. Внешний воздух будет давить на компоненты системы. Если одна из деталей системы охлаждения будет негерметичной, воздух окажется внутри неё. Это приводит к появлению воздушной пробки. После запуска двигателя она может попасть в расширительный бачок. Но возможен и вариант появления проблем в нормальной циркуляции жидкости в системе. Иногда это приводит к перегреву двигателя или проблемам в работе системы обогрева.
Воздух может оказаться в системе охлаждения из-за нарушения герметичности патрубков и других деталей. Во избежание этого давление в системе должно быть равным атмосферному, за что и отвечает впускной клапан. Он включается в работу, если разряжение достигает отметки в 0,03–0,1 кгс/см2. Этот клапан обеспечивает подачу воздуха, который был выпущен предохранительным клапаном во время нагрева жидкости. Благодаря этому давление в системе не отличается от атмосферного.
Признаки неисправности пробки расширительного бачка
В большинстве случаев водитель уделяет внимание крышке в случае кипения охлаждающей жидкости без серьезных причин. В некоторых случаях жидкость может выбрасываться в подкапотное пространство. Если при этом температура двигателя находится в пределах нормы, виновником обычно является именно пробка бачка.
Ещё одна возможная причина – выход из строя впускного клапана, в результате чего в системе оказался воздух. Он сформировал пробку, наличие которой препятствует правильной циркуляции жидкости.
Последствия неисправности крышки расширительного бачка могут быть крайне неприятными:
- повреждение патрубков из-за естественного износа или низкого качества детали;
- разрыв корпуса термостата;
- течь в основном радиаторе или радиаторе печки;
- разрыв расширительного бачка.
К таким неприятностям приводит чрезмерно высокое давление в системе охлаждения силового агрегата. Виновником этого является неисправная крышка.
Как проверить крышку расширительного бачка и предотвратить негативные последствия?
- На первом этапе проводится обычный осмотр детали на предмет отсутствия механических повреждений. Если вы купили новую крышку, её также надо осматривать, так как нередки случаи заводского брака.
- Если внешний вид крышки не вызывает никаких сомнений, проверяем её работоспособность на запущенном двигателе. Крышку надо закрутить и прогреть двигатель до рабочей температуры, после чего медленно начните откручивать её. Вы должны услышать шипящий звук выходящего воздуха. Это признак нормально работающей крышки.
- На работающем моторе надо осмотреть толстые патрубки системы охлаждения. В случае неработоспособности крышки они могут быть вдавленными, что является признаком слишком низкого давления в системе.
- Ещё один вариант – открутить пробку бачка и сжать один из толстых патрубков. Далее закручиваем крышку и отпускаем патрубок. Если крышка работает правильно – это место должно восстановиться до изначальной формы.
- Наиболее результативным методом является использование насоса со встроенным манометром. Также необходимо подготовить пустой расширительный бачок от любого другого автомобиля. Один из его штуцеров надо соединить шланг насоса (без наконечника для ниппеля) и надёжно зафиксировать его хомутом. Другие штуцера бачка необходимо заглушить. После этого бачок надо закрыть пробкой, исправность которой вы проверяете.
Вы можете проверить крышку расширительного бачка прямо на своём автомобиле. Сливать жидкость при этом не нужно. Необходимо отсоединить от бачка верхний патрубок, предназначенный для отвода пара из системы. К штуцеру бачка подсоединяем шланг насоса. Отверстие патрубка необходимо заглушить. Для этого подойдёт болт соответствующего диаметра. Давление будет расти, поэтому поверх болта необходимо надеть на шланг хомут и хорошенько его затянуть, чтобы болт не вылетел в дальнейшем.
Начинаем повышать давление в системе с помощью насоса. В определенный момент вы услышите характерные звуки – щелчок и шипение. Это звук воздуха, который стравливает клапан крышки бачка. Если клапан сработал при давлении около 1,1–1,5 кгс/см2, а добавление воздуха лишь усиливает шипение и не приводит к росту давления, впускной клапан полностью исправен. Да и предохранительный клапан отлично справляется со своей функцией.

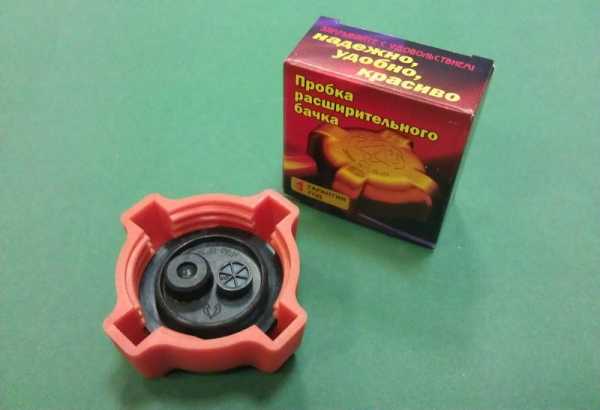

Купили новую крышку, а она не работает?
Если проверка новой крышки расширительного бачка показала, что один или оба клапана неисправны, деталь можно попробовать доработать. Очень часто с этой проблемой сталкиваются владельцы автомобилей ВАЗ 2110 и 2114. Обычно клапана работают неправильно по причине использования производителем слишком жестких пружин.
Сначала нужно разобрать крышку с помощью плоской отвертки и пассатижей. Во время разборки запоминайте, как именно были установлены все компоненты, так как пружинки могут разлететься в разные стороны. После разборки необходимо уменьшить длину пружин. Большая пружина для клапана сброса давления укорачивается на один виток, а меньшая – на два.
Пружину предохранительного клапана (большую) необходимо укорачивать с учётом того, когда именно сработал клапан во время проверки крышки. В этом деле главное не переусердствовать. А вот со второй пружиной всё намного проще – она должна создавать хотя бы минимальное давление на впускной клапан в момент его закрытия. После доработки крышки все компоненты надо собрать в обратном порядке. Проверку пробки необходимо выполнить повторно, чтобы убедиться в том, что клапана срабатывают своевременно.
autofakty.com
Как проверить крышку расширительного бачка автомобиля
Даже малоопытные водители, которые лишь недавно сели за руль автомобиля, прекрасно знают о наличии расширительного бачка в подкапотном пространстве, куда заливается жидкость охлаждения двигателя. То есть речь идёт об антифризе или тосоле.
При этом у этого бачка, обычно выполненного из пластика, есть крышка. О том, что она выполняет определённые функции и имеет огромное значение, известно далеко не всем.
Некоторые уверены, что крышка или заглушка нужна исключительно для предотвращения вытекания охлаждающей жидкости в процессе эксплуатации автотранспортного средства. На практике задачи и функции крышки намного обширнее. Это важный компонент для работы всего двигателя.
Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме
Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме
Во многом от исправной работы заглушки расширительного бачка зависит сохранность очень дорогостоящих элементов ДВС и системы охлаждения двигателя.
Что это такое
В процессе работы двигателя он нагревается. Это естественное явление, обусловленное протекающими внутри мотора действиями. По мере нагревания ДВС также нагревается жидкость системы охлаждения, то есть антифриз или тосол.
Эта ОЖ забирает часть тепла, передавая её на обогрев салона и минимизируя перегрев двигателя. Когда жидкость нагревается, она расширяется и параллельно увеличивается давление. Закономерность простая. Чем сильнее нагрет двигатель, тем выше создаётся давление внутри системы охлаждения.
Если бы в системе всё было герметично, и на расширительном бачке использовалась обычная плотная заглушка, это привело бы к крайне неприятным последствиям. Высокое давление провоцирует разрыв патрубков, трубок, шлангов, выход из строя радиатора и прочих элементов, входящих в систему охлаждения.
Чтобы всё это не произошло, на расширительный бак надевается специальная крышка. Она создана не только для закрытия ёмкости, но также выполняет функции клапана.
В зависимости от типа двигателя и его конструктивных особенностей, для каждого мотора существуют свои нормальные температурные показатели, при которых они могут работать в обычном режиме. Для большинства силовых установок это диапазон от 90 до 100 градусов Цельсия. Хотя есть и более серьёзные ДВС, где нормальным считается прогрев до 100-130 градусов.
При указанных температурных диапазонах жидкость охлаждения может расширяться примерно за 20-30% от своего номинального значения. Это провоцирует создание внутри системы охлаждения избыточного давления. Средний нормальный показатель давления, который не считается критичным, составляет от 1,1 до 1,5 атмосфер. Если же давление превышает эти показатели или оно падает ниже нормы, возникают определённые неприятности. Это может проявляться в виде создания эффекта вакуума, сжатия трубок, выхода из строя различных элементов системы охлаждения.
Работа крышки расширительного бака, куда заливают антифриз или тосол, позволяет защитить двигатель от чрезмерно высокого и пониженного давления, поддерживая его примерно на одном постоянном уровне.
Устройство и принцип работы
Теперь следует детальнее поговорить про устройство используемой в конструкции расширительного бачка крышки, а также поговорить про принцип работы этого с виду неприметного элемента практически каждого автомобиля.
Основную задачу крышки расширительного автомобильного бачка вы уже знаете. Это контроль нормального давления внутри системы охлаждения мотора. Параллельно заглушка удерживает внутри всю охлаждающую жидкость. А для этого требуется плотное прилегание к граням.
И тут важно учесть, как устроена и работает эта крышка или пробка от расширительного бачка. Всё дело в конструкции маленькой детали, в которую вмонтирован специальный клапан. Именно за счёт него происходит процесс регуляции давления. Клапан находится внутри расширительного бачка, то есть с внутренней стороны заглушки. При этом на современных машинах используется только 1 клапан, выполняющий 2 функции одновременно. То есть он стравливает избыточное давление, а также нагнетает его, если давление внутри системы снижается до критических отметок.
Если говорить о том, как работает на автомобиле крышка расширительного бачка, следует учесть тип используемой заглушки. Современные иномарки получают заглушки, где установлен физически только один клапан, занимающийся двумя противоположными функциями нагнетания и стравливания. А на старых отечественных машинах предусмотрено сразу 2 разных клапана. Каждый из них выполняет возложенные на него функции.
Но количество клапанов не играет принципиальной роли. Самое главное, чтобы они открывались и закрывались тогда, когда значения давления достигают своих критических нижних или верхних пределов.
Когда давление нормальное, и не выходит за рамки допустимых параметров, клапаны не функционируют, то есть находятся в условном режиме ожидания. Но в момент превышения значения они начинают сбрасывать давление, либо же постепенно нагнетают, возвращая давление в системе охлаждения в состояние нормы.
Симптомы неисправностей
Если автомобилисту удастся разобраться в характерных признаках неисправностей крышки расширительного бачка, для него не составит труда своевременно принять меры по их устранению.
В действительности диагностировать эти неисправности, касающиеся клапанной конструкции крышки от расширительного бачка, бывает не так просто. Признаки могут не проявиться сразу, а с более серьёзными симптомами последствий приходится бороться уже не простой заменой крышки, а кардинальными мерами и дорогостоящим ремонтом.
Есть несколько ситуаций, указывающих на то, что заглушка явно не работает и не справляется с возложенными на неё функциями.
- Из подкапотного пространства начинает валить дым. Зачастую такое происходит в ситуациях, когда антифриз или тосол начинает выливаться и попадать на впускной коллектор, разогретый к тому времени до большой температуры. Но хорошо лишь то, что в подобном случае температура самого двигателя остаётся в норме. Этот симптом характерен при поломке клапана. В норме он должен спустить давление только тогда, когда оно увеличится до пикового значения. Но бывает так, что сброс начинается раньше. А потому из бачка выплёскивается жидкость охлаждения.
- Двигатель перегревается, но при этом из печки поступает холодный воздух. При наличии подобных признаков наверняка вышел из строя клапан, отвечающий за контроль низкого давления. Его поломка ведёт к завоздушиванию системы охлаждения, воздушные пробки внутри которой провоцируют перегрев ДВС.
- Следы жидкости охлаждения. Если вы заметили, что антифриз оказывается в районе хомутов, трубок или под радиатором, вероятно вышел из строя клапан. Он не даёт лишнему давлению выходить, а потому давление внутри системы повышается. Из-за этого срываются хомуты, разрываются трубки и выходит из строя радиатор.
Помимо непосредственно самой замены крышки на расширительном бачке, здесь также придётся заменить радиатор, хомуты, трубки, поменять уплотнители при необходимости. Бывает и так, что разрывает сам расширительный бачок от избыточного давления. Тогда уже нет смысла покупать новую крышку. Весь узел меняется в сборе.
Проверка состояния крышки
В некоторых ситуациях правильно с позиции автомобилиста будет заняться самостоятельной проверкой пробки из расширительного бачка. Но важно учитывать, что это довольно сложная процедура. Ведь работоспособность элемента напрямую связана с создаваемым внутри системы охлаждения давлением.
Искусственно в гаражных или домашних условиях создать нужное давление, дабы проверить элемент, не очень просто. Потому пробку от расширительного бачка, которую подозревают в неисправностях, часто отправляют в автосервис, а не ломают голову над тем, как сделать это своими руками.
Суть диагностики на автосервисе заключается в том, что проверяемая крышка бачка подвергается давлению, создаваемому специальными насосами. Именно они обеспечивают необходимое количество атмосфер для той или иной модели крышки с клапанами. Это даёт возможность увидеть, срабатывает ли при заданных значениях открытие и закрытие, либо устройство вышло из строя и требует замены.
Самостоятельно провести диагностику можно, пусть даже точность полученных результатов будет ниже в сравнении с проверкой в автосервисе. Зато платить деньги никому не придётся. Для проверки нужно выполнить следующие манипуляции:
- Для начала, пока двигатель не запускался, нужно снять крышку со своего расширительного бачка в подкапотном пространстве, и визуально осмотреть пробку со всех сторон при хорошем освещении. Наличие сколов, разных трещин, разрывов и затёртостей говорит о том, что элемент имеет ряд механических повреждений, которые вероятно и привели к появлению характерных симптомов.
- При отсутствии механических повреждений верните заглушку на место, и запустите мотор. Нужно дождаться, когда ДВС прогреется до своих рабочих параметров. Снова вернитесь к подкапотному пространству, наденьте перчатку и начинайте постепенно раскручивать пробку. Важно создать вокруг себя тишину, поскольку тут придётся слушать.
- Если вы ничего не слышите, никакие звуки при открытии не появляются, с крышкой всё хорошо. Но при наличии звука, напоминающего процесс открытия какой-нибудь газировки, это указывает на неисправность. Шипение говорит нам о том, что клапан не срабатывает, хотя давление уже достаточно высокое. Подобные звуки подтвердят ваше опасение. Заглушка сдерживает избыточное давление, поскольку клапан не функционирует и не открывается при необходимости.
- Проверить низкое давление можно несколько иначе. Для этого закрутите плотно крышку, прогрейте двигатель до рабочих температур, после чего проинспектируйте состояние толстых шлангов в вашей системе охлаждения. Бывают ситуации, когда шланги оказываются словно вдавлены внутрь, их сжало. Характерный признак, подсказывающий автомобилисту, что крышка вышла из строя, и не нагнетает давление при его падении ниже требуемого уровня.
Существует альтернативный метод диагностики, но он подойдёт не всем, поскольку автомобильные системы охлаждения отличаются по своей конструкции и доступу к шлангам.
Если же добраться без лишних демонтажных работ к шлангу системы охлаждения вы можете, попробуйте использовать этот метод. Вам потребуется открутить пробку, сжать подручным приспособлением или просто рукой один шланг, а затем вернуть на место крышку. То место, которое вы зажали, следует отпустить. Если при этом трубка вернётся в своё изначальное состояние, с клапанами всё хорошо.
При выявлении признаков, указывающих на неисправность клапанной крышки расширительного бачка с жидкостью охлаждения, единственным способом устранить неисправность будет замена повреждённого элемента. Для этого купите такую же крышку, как установлена на вашу машину, и закрутите её. Если после таких манипуляций работоспособность системы вернётся к норме, причина крылась именно к заглушке бачка с антифризом.
Пробка достаточно маленькая и неприметная, но на практике выполняет крайне важные функции. Потому автовладельцам рекомендуется периодически проверять её работоспособность, проводить визуальный осмотр и не забывать подливать в бачок качественную охлаждающую жидкость.
Лучшие цены и условия на покупку новых авто
Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторсdrivertip.ru
признаки неисправности, принцип работы, функции
Водители знают, что в расширительном бачке автомобиля хранится охлаждающая жидкость, без которой двигатель долго не проработает. Сверху на расширительном бачке находится горлышко, через которое антифриз заливается. Чтобы он не выливался при движении автомобиля, горлышко закрывается крышкой. Может показаться, что ее устройство и задачи довольно простые, но это не совсем так. Крышка расширительного бачка крайне важный элемент мотора, за которым нужно следить, чтобы не вышли из строя дорогостоящие компоненты двигателя.
Оглавление: 1. Задачи крышки расширительного бачка 2. Как устроена и работает крышка расширительного бачка 3. Признаки неисправности крышки расширительного бачка 4. Как проверить крышку расширительного бачка
Задачи крышки расширительного бачка
Работа двигателя сопровождается нагреванием, что вполне естественно, учитывая какие процессы в нем происходят. С нагревом агрегатов мотора нагревается и охлаждающая жидкость, которая забирает часть тепла. Увеличение температуры жидкости сопровождается ее расширением и повышением давления. Соответственно, чем сильнее разогревается мотор, тем большее давление возникает в системе охлаждения, где находится антифриз или тосол. Чтобы при повышении давления не случился разрыв патрубков, радиатора, трубок и других элементов системы охлаждения, необходима крышка расширительного бачка, которая выполняет не только запирающие функции, но и выступает в качестве клапана.
Прогретый двигатель работает при различных температурах. Для некоторых автомобилей нормальным показателем является 95-100 градусов по Цельсию, для других значение доходит до 125-130 градусов, и эти показатели тоже не являются предельными. При таких температурах охлаждающая жидкость расширяется примерно на 20-30%, соответственно, возникает серьезное избыточное давление. Принято считать, что нормальное давление в охлаждающей системе автомобиля находится на уровне в 1,1-1,5 атмосфер, и при его превышении могут начаться проблемы. Также возникают неприятные ситуации и при пониженном давлении автомобиля, которые проявляются созданием вакуума внутри системы и сжатием патрубков, шлангов и других элементов.
Грамотно работающая крышка расширительного бачка исключает вероятность создания высокого и низкого давления в системе, за счет чего оно остается на необходимом уровне.
Как устроена и работает крышка расширительного бачка
Поскольку главными задачами крышки является создание необходимого давления в системе и удержание в ней охлаждающей жидкости, она должна плотно прилегать к граням бачка, на которые накручивается.
Внутри непосредственной крышки встроен клапан, регулирующий давление. Он погружается в расширительный бачок и выполняет задачу по стравливанию или нагнетанию давления, в зависимости от необходимости.
Обратите внимание: В современных иномарках за функции стравливания и нагнетания давления отвечает один физический клапан, тогда как на старых российских автомобилях стоят два клапана, каждый из которых справляется со своей задачей.
До тех пор пока давление в системе охлаждения находится в пределах нормы, клапана на крышке расширительного бачка не работают. Как только давление выходит за предельные значения, они выполняют ту или иную функцию.
Признаки неисправности крышки расширительного бачка
Выявить неисправность крышки расширительного бачка довольно трудно, при этом из-за проблем в работе клапана могут случиться серьезные неисправности с агрегатами двигателя. Можно выделить следующие основные симптомы неисправности:
- Дым из-под капота. Чаще всего он появляется, когда охлаждающая жидкость попадает на горячий впускной коллектор. В такой ситуации температура мотора будет находиться на нормальном уровне. Проблема проявляется при неисправности клапана, который должен опускать давлении при его превышении. Он начинает сбрасывать давление раньше пиковых значений, что приводит к выплеску антифриза;
- Перегрев двигателя при холодном воздухе из печки. Если имеется такой симптом, он указывает о выходе из строя клапана низкого давления. Из-за проблем с ним возникнут воздушные пробки в охлаждающей системе, что приведет к перегреву двигателя.
Также симптомами неисправности крышки расширительного бачка можно считать срыв хомутов, разрыв трубок, радиатора и других элементов охлаждающей системы, в том числе непосредственно бачка. Если на соединительных элементах начинаются появляться следы охлаждающей жидкости, это говорит о превышении давления в системе и необходимости замены крышки расширительного бачка.
Как проверить крышку расширительного бачка
Проверка крышки расширительного бачка – достаточно сложная процедура, учитывая, что ее работа напрямую зависит от давления, которое создать не так просто. В сервисных центрах имеются насосы давления, способные нагнетать необходимое количество атмосфер, после чего проверять срабатывает клапан или нет.
Что касается самостоятельной проверки крышки расширительного бачка, она менее точная в плане результатов, но позволяет обнаружить неисправность в большинстве случаев. Проводится проверка крышки следующим образом:
Первым делом на незаведенном моторе ее нужно снять и внимательно осмотреть на наличие сколов, трещин, разрывы уплотнительных накладок, сильные затертости и другие механические повреждения;- Если повреждения на найдены, закрутите крышку на бачок с охлаждающей жидкостью и запустите двигатель. Дождитесь пока двигатель прогреется и потихоньку начните откручивать крышку. Если услышите звук выхода воздуха (как при открытии банки с газированным напитком), это говорит о том, что крышка сдерживает образуемое в системе давление;
- Также при работе двигателя осмотрите толстые шланги охлаждающей системы. Если они вдавлены внутрь, значит, крышка не справляется с регулировкой давления, и оно слишком низкое в системе.
Первым делом на незаведенном моторе ее нужно снять и внимательно осмотреть на наличие сколов, трещин, разрывы уплотнительных накладок, сильные затертости и другие механические повреждения;Еще один способ проверки крышки расширительного бачка, который можно применить не всегда вследствие различных конструкций двигателей и мест пролегания шлангов охлаждающей системы. Он заключается в том, чтобы открутить крышку и сжать один из толстых шлангов. После этого крышка закручивается на место. Место сжатия шланга отпускается, и если оно принимает исходные формы, значит, с клапаном в крышке нет проблем.
Стоит отметить, что на некоторых автомобилях при откручивании крышки внутри может остаться клапан. Это говорит о его выходе из строя и необходимости замены крышки расширительного бачка.
Загрузка…okeydrive.ru
Как проверить крышку расширительного бачка?
Крышка расширительного бачка — это один из самых простых механизмов машины, но поломка которого может привести к глобальным нарушениям всей ее отлаженной системы.
Что в ней может поломаться, ведь крышка и крышка, скажете вы. Но это только на первый взгляд. Даже самые ранние модели машин оснащались надежными запорами из металла. Любопытные разбирали их и были удивлены, — на первый взгляд обычная крышка для расширительного бачка, содержала внутри себя не только пружину, но и входной и выходной клапаны. К чему такие сложности, для того чтобы плотно закрыть всего лишь резервуар с охлаждающей жидкостью?
Чтобы разобраться с этом вопросом, необходимо полностью представлять, как работает вся охлаждающая система автомобиля, и как циркулирует тосол или антифриз в ней.
Содержание статьи
Нюансы работы ОС или как связаны между собой механизмы этой системы
Рабочий режим мотора автомобиля предполагает естественное нагревание, соответственно, чтобы это нагревание корректировать и охлаждать двигатель, в систему охлаждения заливают специальную жидкость, температура закипания которой несколько выше стандартной воды (100 градусов).
Так для тосолов характерна температура в 105 градусов, а для антифризов этот порог иногда может составлять отметку 125 градусов. Соответствующая вязкость и дополнительные присадки позволяют эффективно бороться с закипанием.
Но это еще не все. Вспоминая школьный курс физики, можно отметить, что любое жидкое вещество при нагревании расширяется, а значит — увеличивается в объеме. Соответственно давление этой жидкости на систему будет увеличиваться, поэтому для него необходим дополнительный сброс, иначе возникает угроза порыва важных узлов автомобиля.
Но как же достичь сбросов излишков, когда система охлаждения, как известно, должна быть полностью герметична, ведь малейшее попадание в нее воздуха может привести к воздушным пробкам и циркуляция жидкости будет нарушена, что сразу скажется на охлаждении двигателя. Именно за этот вопрос и отвечает маленькая неприметная пробка расширительного бачка.
Как устроена и как работает крышка расширительного бачка?
Критическая красная отметка давления в системе охлаждения предусматривает от 1,1 до 1,5 кгс/см2, все зависит от модели машины, года выпуска и модификации двигателя вместе с системой охлаждения. Когда критический рубеж давления пройден, происходит сброс излишков посредством предохранительного клапана, который находится непосредственно в крышке расширительного бачка. Такие клапаны еще называют выпускными. Как только критический параметр устранен и давление в системе охлаждения приходит в норму, выпускной клапан тут же закрывается, при этом смеси с воздухом не происходит, так как система полностью герметична и работает только с внутренним давлением, регулируя именно его.
Но как же тогда происходит нагнетание давления, ведь когда машина находится в покое и остывает, то температура охлаждающей жидкости начинает падать, значит жидкость сжимается и не создает необходимое давление для работы?
Более этого, когда ОЖ уходит по системе, то в расширительном бачке остается свободное пространство, которое может занять воздух, по сути которого там не должно быть. Небольшие воздушные пробки может вытолкнуть непосредственно охлаждающая жидкость при запуске автомобиля. Большое количество воздуха сопряжено с более серьезными неисправностями, которые потребуют тщательной диагностики и ремонта вышедших из строя узлов.
Возвращаясь к давлению в системе, стоит отметить, когда отметка давления падает на значения от 0,03 до 0,1 кгс/см2, опять же в зависимости от модели авто и модификации двигателей вместе с прочими агрегатными узлами, то на помощь приходит входной или впускной клапан крышки, который начинает нагнетать воздух в расширительном бочке, впуская его из атмосферы. По достижению оптимальных для работы значений клапан автоматически закрывается.
Как проверить работу крышку на предмет неисправностей?
1. Визуальный осмотр. Для того, чтобы оценить состояние крышки расширительного бочка в целом, необходимо тщательно ее осмотреть. Если на глаз заметны трещины, сколы, замятины, царапины, то пробку необходимо заменить на новую. Если сверху крышка покрыта ржавчиной, накипью и грязью, то для начала стоит очистить ее и затем продолжить осмотр.
2. Осмотр предохранительного клапана. Для того, чтобы понять на сколько предохранительный клапан крышки бачка держит давление, достаточно открутить крышку при запущенном двигателе, — после чего должен раздаться характерный шипящий звук. А вот какое именно давление в этот момент было в системе на глаз определить невозможно, для этого понадобиться специальное приспособление — насос с манометром, который потребуется установить на систему (прикрутить к штуцеру) и повторить процедуру.
Кстати, делать это можно как со слитой охлаждающей жидкостью из бачка, так и с наполненным баком. Во втором случае потребуется заглушить отсоединенный патрубок на отвода пара, так как именно вместо него будет установлен штуцер манометра.
Если давление в давление в системе при нагнетании насосом не превосходит отметки 1,1 — 1,5 кгс/см2, а работа сопровождается характерным шипением, то предохранительный клапан исправлен и проблему следует искать в другом месте.
3. Клапан на сброс — поломка это маленького агрегата практически исключена. Основная проблема в сбросе излишнего давления кроется не в клапане, а в тугой пружине крышки расширительного бачка. Для этого рекомендуется аккуратно разобрать механизм и укоротить пружинку минимум на один виток, после чего собрать все заново и проверить на работу запора на расширительный бачок.
Важная особенность
При разборе крышки расширительного бачка у вас могут вылететь две пружинки, одна маленькая, а другая большая. Так вот, не стоит сразу «кусать» обе. Потратьте немного больше времени на сбор, разбор и проверку, тем самым вы обеспечите качественную работу всей системы. В рекомендациях часто встречается, что укорачивать нужно большую пружинку на один виток, а меленькую на два, но все это условно и сугубо индивидуально. Поэтому лучше действовать поэтапно, потратив немного больше времени, чем идти за новой крышкой в магазин.
avtotehnar.ru
Крышка расширительного бачка – проверка неисправностей, устройство и доработка + Видео
Такая маленькая деталь, как крышка расширительного бачка, к сожалению, почти всегда вызывает меньше всего подозрений при возникновении какой-либо неисправности системы охлаждения. Крышка расширительного бачка играет далеко не последнюю роль в охлаждении двигателя. Ее конструкция позволяет регулировать давление в системе охлаждения и поддерживать правильную температуру. Ее неисправность может привести к утечке охлаждающей жидкости или какой-либо поломке двигателя.
Какие функции выполняет крышка расширительного бачка?
Если разобраться в работе системы охлаждения, то можно увидеть, что в процессе ее работы, внутри создается определенное давление. Дело в том, что при нагревании любая жидкость расширяется, что и создает давление внутри системы.
Ни один автомобильный производитель не борется с этой проблемой. Дело в том, что давление позволяет повысить температуру кипения охлаждающей жидкости, а значит, уменьшить риск ее утечки вследствие закипания.
Разность давлений внутри системы и в обычной атмосферной среде заключается в герметичности системы, куда расширяющейся жидкости деться просто некуда. Однако есть обратная сторона медали. Повышенное давление может разорвать бачок или патрубки системы охлаждения. Что приведет к мгновенному перегреву двигателя и выходу его из строя. Чтобы этого не случилось, избыточное давление системы охлаждения необходимо периодически сбрасывать. Именно для этих целей была разработана крышка расширительного бачка.
Устройство и принцип работы крышки
Для обеспечения требуемого давления, любая крышка расширительного бачка должна создавать герметично закрытую систему. Для сброса избыточного давления в ней предусмотрен специальный клапан, который открывается при повышении давления выше номинального значения. Как только давление будет сброшено, клапан закрывается и цикл повторяется до остановки двигателя.
После остановки мотора клапан сброса закрывается и открывается впускной клапан. Дело в том, что в процессе остывания, жидкость начинает снова сужаться, а значит и давление внутри системы должно прийти в норму. Для этого впускной клапан засасывает воздух и заполняет им пространство, которое было освобождено водой или антифризом. Таким образом, давление внутри системы охлаждения нормализуется и становится соответствующим атмосферному давлению.
Неисправности крышек бачка и их последствия
Негерметичная крышка расширительного бачка может стать причиной дополнительного и «не нужного» подсоса воздуха в систему. Дело в том, что если давление внутри системы станет соответствовать атмосферному, то жидкость начнет закипать при тех значениях температуры, при которых это должно происходить. Таким образом, произойдет утечка охлаждающей жидкости и последующий перегрев мотора. Последний может запросто выйти из строя.
Другая сторона проблемы – это образование воздушной пробки. Воздушная пробка передвигается наравне с охлаждающей жидкостью и мешает ей выполнять свои функции. Жидкость греется и закипает, что приводит к ее утечке, а зимой из-за воздушной пробки возможна плохая работа радиатора отопителя салона.
Самое страшное – когда крышка герметично закрыта, но перестала отдавать давление в атмосферу. При увеличении давления, ОЖ начинает выталкивать через соединения патрубков и прочие «дырки в системы». В лучшем случае все обойдется и вам придется лишь поменять крышку. В худшем – может запросто разорвать расширительный бачок и тогда ремонт обойдется намного дороже.
Видео – Течет крышка, что делать?
Как проверить крышку расширительного бачка
Перед выполнением диагностики неисправностей крышки расширительного бачка, необходимо вначале убедиться в отсутствии на ней видимых механических повреждений. Таковыми могут являться трещины, царапины или сильный износ. Кроме того, недопустимы на ее поверхности или с внутренней стороны всевозможные грязь, пыль и прочие инородные частицы. Лишь только после этого, можно производить диагностику неисправностей клапанов.
Пока двигатель работает выкрутите крышку. Если будет слышен шипящий звук – значит, клапан удерживает давление в системе.
Однако замерить это давление невозможно, а у него есть определенные нормы.
Для более детальной проверки можно использовать манометр. Для этого используйте пустой расширительный бачок и закрутите на него крышку. К одному из штуцеров присоедините шланг манометра и закрепите. Все остальные отверстия надежно и герметично закрываются. С помощью компрессора создаем давление внутри системы и выжидаем момента, когда произойдет сброс давления. Полученное явление фиксируем в виде показания манометра и сравниваем с нормируемыми значениями.
Как доработать неисправную крышку бачка на ВАЗ 2109?
Многие владельцы автомобилей ВАЗ 2109 сталкиваются с такой проблемой, как неправильная работа крышки расширительного бачка. Ее клапан либо не может удержать давление, либо попросту не сбрасывает. В этом случае, виновата пружина, жесткость которой завод-изготовитель учел не правильно.
Вначале, крышку необходимо разобрать. Для этого лучше использовать плоскую отвертку и любые плоскогубции. Когда все детали будут на столе, необходимо снизить упругость предохранительной пружины. Для этого число ее витков уменьшается при помощи плоскогубций. Как правило, предохранительный клапан укорачивается на 1 виток, а все остальные на 2. После этого, упругость пружины снижается и крышка расширительного бачка снова готова к работе.
Вот так происходит ее доработка, как вы заметили, данную процедуру можно выполнить без помощи автомехаников и значительно сэкономит деньги на проведении ремонта
vipwash.ru
Как Проверить Крышку Расширительного Бачка Бмв Е60 ~ VIVAUTO.RU
Рассказ владельца BMW 5 series (E60) — самостоятельный ремонт. Покупая автомобиль, заметил отсутствие поплавка. Продавец говори что не давно менял ОЖ. С наступлением холодов загорелось сообщение о низком уровне ОЖ поехал купил 2л и залил где то 1,0-1,5л Так как бачок был совсем пуст на холодную, залил чуть примерно на половину. Заметил что после длительных поез…
Покупая автомобиль, заметил отсутствие поплавка. Продавец говори что не давно менял ОЖ.
С наступлением холодов загорелось сообщение о низком уровне ОЖ поехал купил 2л и залил где то 1,0-1,5л
Так как бачок был совсем пуст на холодную, залил чуть примерно на половину.
Заметил что после длительных поездок что то шипит, звук идёт с расширительного бачка, аккуратно открыл крышку спустил давление, и вижу как вся левая часть лонжерона в ОЖ. Первая мысль была лопнул бачок так как не сработала пробка.

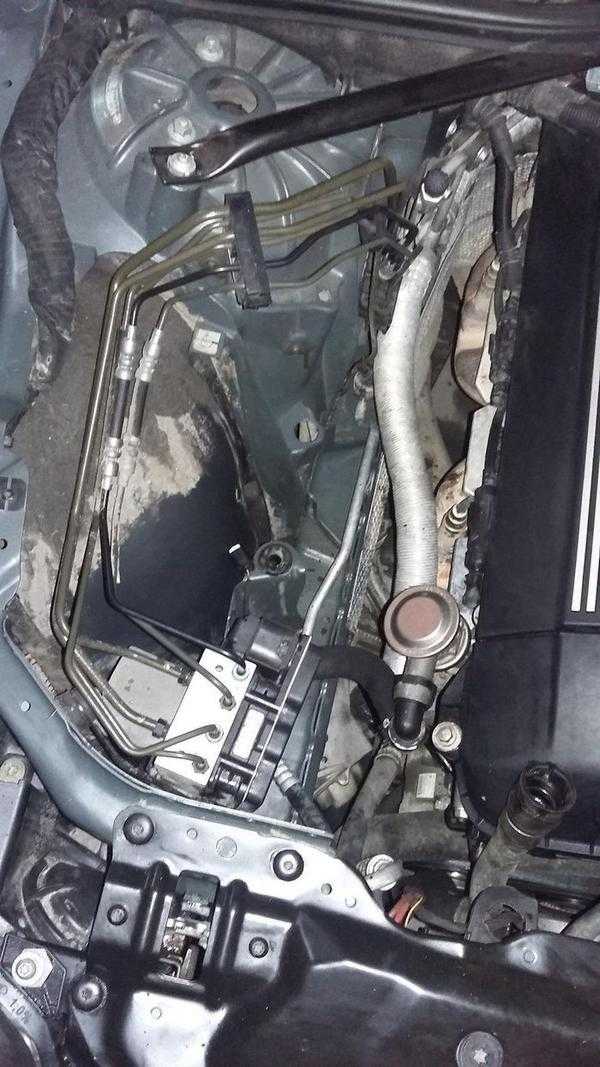

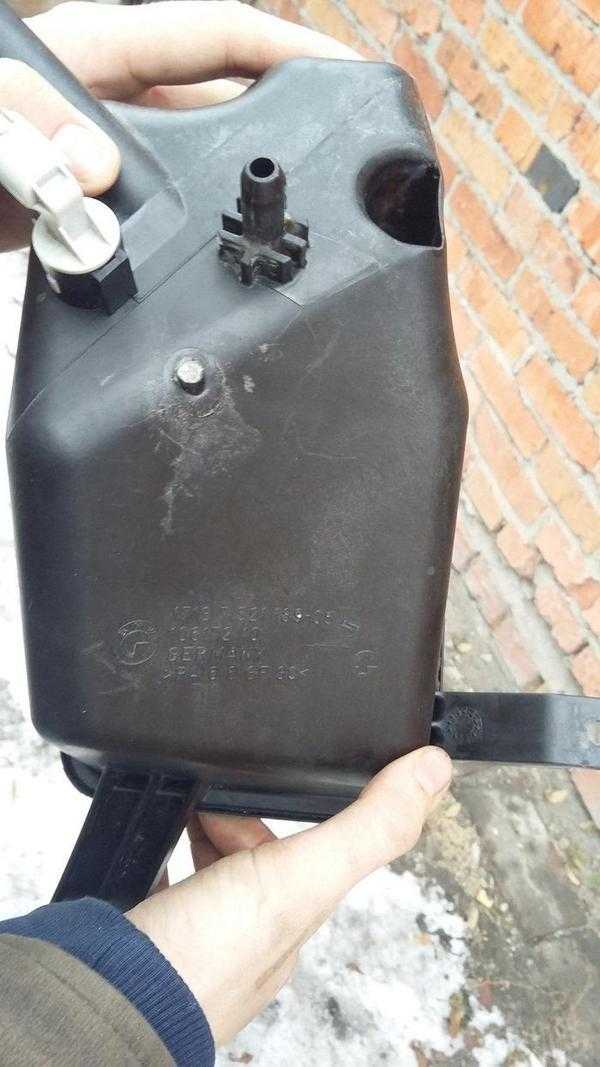

Открутив бачок от двух точек крепления, отключаем датчик уровня ОЖ и снимаем верхний патрубок и в ёмкость,
Подняв бачок выше радиатора на сколько это возможно жидкость начинает теч из верхнего патрубка в ёмкость, а бачок опустошаться. После как уже ОЖ не течёт в ёмкость вытаскиваем патрубок из ёмкости, что бы жидкость обратно не пошла в бачок. Бачок можно опустить. В бачке осталось ОЖ но уже не столько много, Наклоняем на один бок старясь поднять нижний штуцер с патрубком выше, отцепляем нижний патрубок. Аккуратно вытаскиваем бачок.
Водичкой с фэри помыл лонжерон и протёр
Слил остатки и отмыл бачок с фэри, закрыв отверстие от попадание воды внутрь бачка.
Осмотрев бачёк не нашёл видимых повреждений или трешин
Бачок оказался ешё родной 04 года
Крышка расширительного бачка. Принцип работы. Просто о сложном
Крышка расширительного бачка это не просто пробка, это сложный двухсторонний клапан, который сохраняют…
Похожие новости
Проверка герметичности расширительного бачка в БМВ Е39. Нужна помощь!!!
В этом видео я покажу, как снять и продиагностировать на предмет течи расширительный бачок системы охлажде…
Пробка так и не понял какого года, наверное тоже не менялась ни когда.
Для проверки понадобиться:
1.Насос или компрессор главное что бы был манометр.
2.Два металлических хомута
3.Пробка от вина или что то подобное.
Пробку нужно чутка доработать сделать конус. любым доступным способом главное что бы было герметично.
Я на наждаке сделал
Пробку в нижний штуцер, без фанатизма.
Шлаг на штуцер верхнего и притягиваем хомутам, другую сторону на наконечник насоса.
Закручиваем пробку до упора и накачиваем до 1,5кгс/см² опрыскиваем бачок мыльной водой смотрим на наличие воздуха. Пробка уже у меня сработала на 1,5 и сбросила давление до 1,2-1,3 кгс/см². Воздуха из бачка выходил только через отверстие для сброса давление пробки.
Можно сделать вывод что пробка рабочая и сбрасывает давление. Бачок не имеет трещин и повреждений.
А ОЖ на лонжероне выдавливало излишки залитой ОЖ. Какой должен быть уровень напишу ниже.
Заливаем ОЖ примерно на половину и запускаем процесс удаление воздуха он тоже ниже
Процесс удаления воздуха: для двигателей N52 / N52K / N51 / N53
В процессе удаления воздуха крышку расширительного бачка не открывать.
*Подсоединить зарядное устройство.
*Установить отопление на максимальную температуру, нажать кнопку “Automatik”, затем включить вентилятор на минимальную скорость.
Похожие новости
*Нажать на педаль акселератора до упора и подержать нажатой около 10 секунд. Двигатель не запускать.
*При нажатии на педаль запускается процесс удаления воздуха, который продолжается примерно 15 минут.
*После этого проверить уровень ОЖ, по необходимости долить
*Если удаление воздуха требуется проводить многократно, полностью выключить зажигание, затем повторить, начиная с пункта *Включить зажигание
Процесс удаления воздуха: для двигателей M54
*Установить вентилятор на низкую скорость.
*Установить регулятор отопления на максимальную температуру. При этом полностью открываются клапаны отопления, и работает дополнительная водяная помпа.
*Медленно произвести заливку ОЖ.
*Залить охлаждающую жидкость до отметки MAX на бачке.
*Запустить двигатель и дать ему поработать на холостом ходу примерно одну минуту (крышка открыта).
*После этого долить охлаждающую жидкость до отметки MAX. (Закрыть крышку)

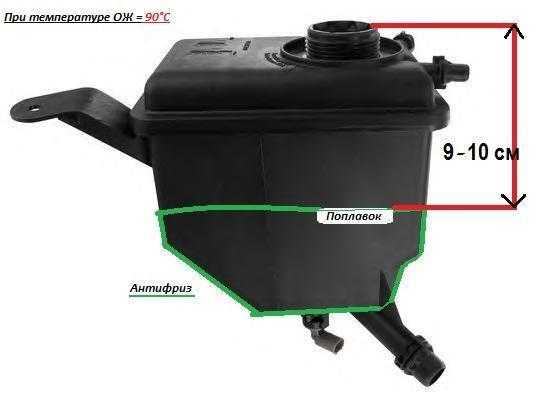

Как выставить уровень без поплавка?
Спасибо Roma-UGRA86 с его помощью удалось узнать что уровень ОЖ при прогретом двигатели в районе 9 см +-, от края заливной горловины.
Так как жидкость разных производителей при низких температурах меняет свой объём по разному, то точными измерениями будут только при полностью прогретом двигателе.
Залив жидкость в районе 9-10см до края горловины, ошибка по низкому уровню после простоя в 12 часов при температуре -23 при запуске не загорелась.
Похожие новости
vivauto.ru

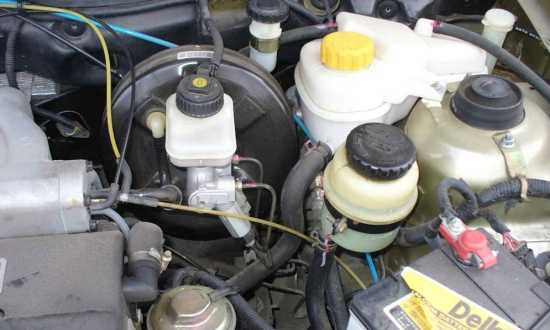

Как проверить крышку (пробку) расширительного бачка? Инструкция подойдет для ВАЗ, РЕНО и прочих
Современный автопром диктует свои правила в технической составляющей, если раньше какой-то узел был практически «незаметным» (незначительным). То сейчас, от него может зависеть чуть ли не работоспособность всего силового агрегата в целом. Спросите – «а что это, за незначительная часть?» ДА хотя бы пробка расширительного бачка. Причем на горячих моторах, она может быть причиной его «клина». И что самое важное ее нужно правильно проверять! Однако все по порядку (от простого к сложному), ну и конечно же, видео версия в конце …
СОДЕРЖАНИЕ СТАТЬИ
Я сейчас подробно не буду рассказывать, как работает пробка расширительного бачка, у меня про это уже есть целая подробная статья. В этом материале я постараюсь рассказать, как ее правильно проверить.
Старые моторы и пробка

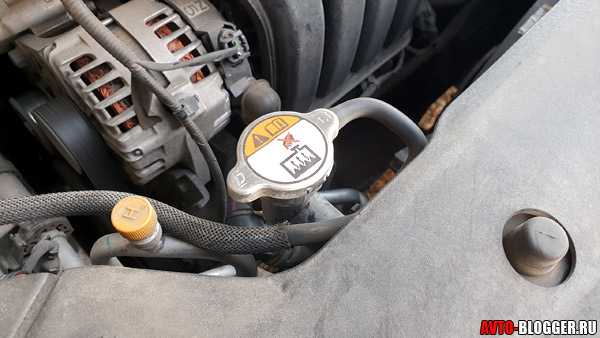

Пару слов хочется сказать о старых моторах, и почему НЕ крышка расширительного бачка. Просто раньше она была на радиаторе (не на бачке) — носила номинальный характер (то есть от нее мало что зависело). Зачастую моторы работали при атмосферном давлении, то есть система охлаждения двигателя (СОД), не нуждалась ни в каком давлении и герметизации (нет, может быть давление и было, но не такое большое), да и заливали раньше в систему зачастую воду, а не антифриз или ТОСОЛ.
Происходило это потому что, силовые агрегаты раньше были с толстыми стенками (зачастую чугунными), работали при относительно небольших оборотах, да и если при каком-то подъеме (скажем в горах) у вас начинал парить радиатор, то можно было просто остановиться подождать пока машина остынет и двигаться дальше. Запас прочности был огромным.
Новые движки и крышка

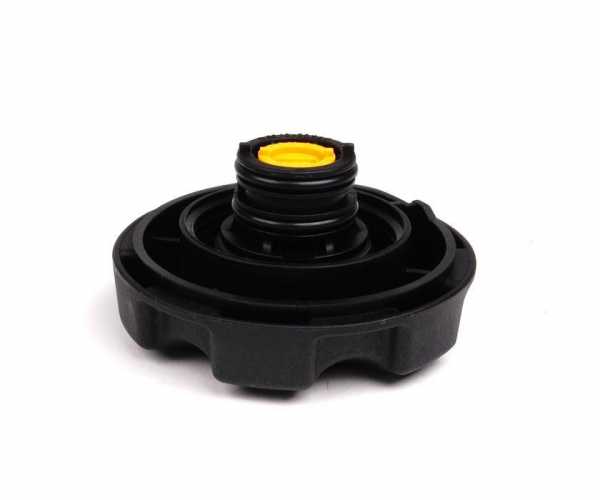

Сейчас все совершенно по-другому, как я уже писал (ссылка сверху), пробка сейчас это клапан высокого давления. Который работает примерно от 1,1 до 1,4 АТМ (все зависит от производителя).
Как это работает? Да все просто. Пробка расширительного бачка, закрывает охлаждающую систему, делая ее герметичной. Когда охлаждающая жидкость разогревается, то по законам физики она расширяется, соответственно растет давление, а так как система замкнутая, вот вам и 1,1 — 1,4 АТМ. Но если нагнетание продолжится, крышка должна открыться! ЭТО ВАЖНО.
Для чего это делается, в смысле нагнетать давление? Опять все просто – для того чтобы охлаждающая жидкость закипали как можно при больших температурах.
Сейчас современные антифризы итак могут кипеть при 105 – 110 градусах Цельсия, а если их запереть при 1,4 АТМ, закипят при 120 – 130 градусах!
НО ЗАЧЕМ ТАК МНОГО? И тут простое объяснение — зачастую современные моторы, например CHEVROLET, OPEL, BMW, MERCEDES, VOLKSWAGEN и т.д., работают при высоких температурах. Зачастую при 110 градусах Цельсия (у CHEVROLET даже нет шкалы температуры на приборной панели, чтобы вас не шокировать)!
Их называют – «горячими двигателями», этому способствует как конструкция (например — увеличение степени сжатия, увеличение оборотов, сейчас не редкость даже на АТМО – 6 – 7000), так и установка ТУРБИН. И чтобы их не перегреть — их нужно эффективно охлаждать (это вам не древняя СОД), иначе они быстро придут в негодность.
Сейчас силовые агрегаты тонкостенные (срезают металл, откуда это только можно), ТУРБИРОВАННЫЕ, с увеличенной степенью сжатия. И если их перегреть может повести головку блока, либо сам блок (возможно даже заклинит поршни), либо «выдует» прокладку головки блока
НУ и что получается в конце. ДА то, что пробка расширительного бачка, сейчас часть этой сложной системы. Она должна контролировать как низкое давление, так и высокое (чтобы оно не росло излишне), немного подробнее
Пробка как регулятор
Есть всего два типа неисправности пробки расширительного бачка:
- Нет давления. В современном (горячем моторе), крышка ПРОСТО ОБЯЗАНА способствовать нагнетанию атмосфер (от 1,1 до 1,4). Иначе закипим! Сами подумайте — мотор работает при 110 градусах, а пробка не держит, и создает в системе атмосферное давление, антифриз очень быстро закипит, его может — как минимум, выкинуть из бачка. Как максимум перегреете мотор, со всеми вытекающими.
- Излишнее давление. Когда пробка держит больше 1,4 АТМ, например 2,0 или даже выше! Это также опасно, у вас может скинуть шланги и патрубки с системы охлаждения, разорвать радиаторы (а они сейчас сделаны с пластиковыми стенками). Это опять может привести к разгерметизации системы и ее перегреву.
Поэтому очень важно, особенно на современных моторах проверять пробку расширительного бачка.
Способы проверки
Сейчас я не буду лезть в дебри, и рассказывать вам, как можно проверить на СТО. Будем использовать только народные методы:

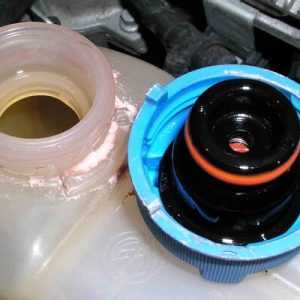

- Проверка состояния. От больших пробегов, от залитой в СОД воды, пробка может выходить из строя (да банально гниет – ржавеет клапан). Перво-наперво, вам нужно открутить пробку и посмотреть ее состояние визуально. ВАЖНО! Делается это на холодном двигателе, ибо в горячем есть давление в системе, и вы банально рискуете облиться горячим антифризом. Если пробка — не работает, ее «клинит» от ржавчины, то лучше ее заменить.
- Не смешиваете антифризы. Особенно те которые не смешиваются. Например, G13 смешивается только к себе подобными (пусть и разных компаний). А вот с G11 и G12 он вообще не сменивается, у них разные присадки и основа (у одних пропиленгликоль, у других этиленгликоль). При смешивании пусть не сразу, но может выпасть осадок. Забьете не только пробку расширительного бачка, но и СОД.
- Не используйте герметики для устранения течи. Уже доказано, что они плохо помогают, а вот забивают систему СИЛЬНО!
НУ И САМАЯ ТОЧНАЯ ПРОВЕРКА. Это сделать стенд. Когда я работал на СТО, у нас часто приезжали наши ВАЗ, особенно КАЛИНА, ВАЗ 2114, 2110 и т.д. У них часто текли печки, и зачастую дело было именно в пробке расширительного бачка (повышенное давление).

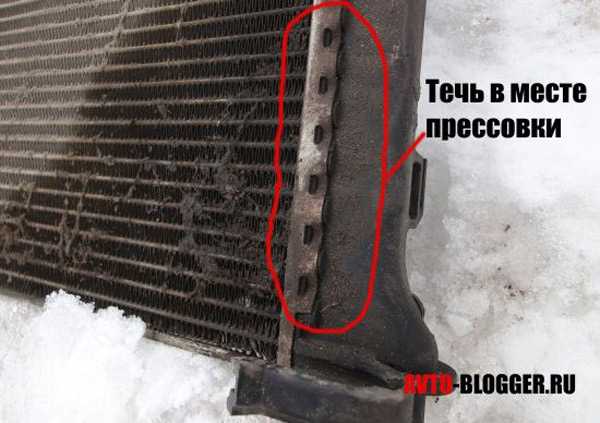

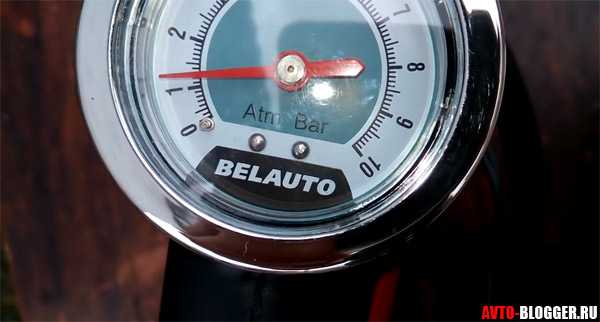

Так вот, делали мы простой, но очень эффективный стенд, снимали расширительный бачок с машины. В нем есть три входа. Два глушили, а в третий подавали давление, от насоса с манометром (обычного для шин).
Закручивали пробку на место. Включали насос и создавали давление в бачке. Если она вообще не держит никакого давления, ОНА НЕ РАБОЧАЯ, можно выкидывать. Если держит выше 1,3 – 1,4АТМ, скажем 2,0АТМ то также не рабочая!
А вот если насос начинает качать, доходит до 1,4АТМ дальше открывается клапан и скидывается излишнее давление, проявляется шипение (но 1,3-1,4АТМ держится, даже после того как вы выключили насос) – то она рабочая можно ставить на машину. ЭТО 100% ПРОВЕРКА!
Сейчас видео версия, смотрим
А на этом я заканчиваю, думаю мои материалы вам помогли. Искренне ваш АВТОБЛОГГЕР
avto-blogger.ru
