Реле давления Danfoss (Данфосс): назначение, принцип работы

Содержание

Оптимальное давление в системах водоснабжения является одним из важнейших требований. Особенно оно актуально, когда на линии установлен насос. При слишком низком показателе, снижается напор, образуется прерывистый поток жидкости и увеличивается нагрузка на насосный аппарат, что может привести к быстрому износу.

Решением такой проблемы является реле давления Danfoss. Такой прибор устанавливается на насосы, контролирует их работу и поддерживает стабильный уровень давления в линии.

Конструкция и принцип действия реле давления

На современном рынке можно встретить реле давления от мировых производителей. Каждая конкретная модель отличается рабочими параметрами и дополнительными опциями. Но, не смотря на это, общая конструкция всех устройств имеет один и тот же вид. Стандартное реле включает в себя:

  • гибкую мембрану, которая реагирует на уровень давления;
  • большой пружинный механизм, зафиксированный гайкой;
  • маленькая пружина дифференциала;
  • резьбовой соединитель под трубопровод;
  • контакты для подключения к насосному прибору;
  • контакты для подключения к сети;
  • контакты под заземление устройства.

Датчики и реле давления Danfoss

Большая пружина прибора отвечает за минимальный уровень давления. Данный показатель настраивается поворотом гайки. Маленькая пружина отвечает за разницу между минимальным и максимальным порогом реагирования устройства и также регулируется посредством гайки. Чем сильнее закрутить фиксатор, тем большее усилие нужно, чтобы воздействовать на пружинный механизм.

Если в трубопроводе падает уровень воды, пропадает воздействие на пружину. Пружинный механизм сразу же воздействует на мембрану, которая замыкает контакты электрической сети и включает насосы. При закачке жидкости в трубу давление постепенно поднимается и когда показатель достигает верхнего порога, вода снова давит на пружину, контакты размыкаются и насосы прекращают работу.

к меню ↑

Типы реле давления компании Danfoss

Производитель Данфосс поставляет на рынок разнотипные реле, которые отличаются конструктивными особенностями и сферами применения. Компания выпускает универсальные устройства для промышленной сферы, а также узкоспециализированные приборы для тяжелых условий работы, бытовые варианты.
к меню ↑

Аппараты типа KPI

Данный сегмент включает в себя устройства, которые устанавливаются преимущественно на промышленные насосы. Механизм рассчитан на работу с жидкостями и газообразными веществами. Основные узлы конструкции закрыты прочным, противоударным корпусом, с вмонтированными измерителем и регуляторами. Подключение к водопроводной магистрали проводится при помощи резьбового соединения, расположенного в нижней части прибора. Внутри корпуса расположены пружинные механизмы и 4 контакта. В зависимости от уровня давления пластина смыкает контакты попарно, обеспечивая различные режимы работы устройства.

Наиболее популярной моделью этого типа является реле давления KPI 35 (060 121766). Модель оснащена антивибрационной защитой и работает в диапазоне значений 0,2-8 бар. При этом диапазон разницы порогов составляет 0,4-1,5 бар. Аппарат рассчитан на 400 000 включений, что обеспечивает длительный срок эксплуатации.

Рядом с настроечными шкалами устройства располагаются два выхода под электрический кабель с сечением до 14 мм. Отдельные модификации для насоса Danfoss KPI выпускаются с позолоченными контактами.

Устройство реле давления Danfoss

Более мощным вариантом серии является прибор KPI 38 (060 508166). Устройство рассчитано на диапазон настройки 8-28 бар и применяется для мощных промышленных насосов, станков, систем сигнализации. Максимальный показатель давления в реле составляет 30 бар, а дифференциал порогов находится в диапазоне 1,8-6 бар.
к меню ↑

Приборы типа КР 44

Прессостаты КР 44 устанавливаются исключительно на водяные насосы. Прибор состоит из двух сильфонов, каждый из которых отвечает за свои функции и настраивается индивидуально. Левая часть аппарата, как и предыдущий тип устройств, отвечает за обеспечение стабильности напора внутри трубопровода. При этом вторая половина отвечает за защиту насосного прибора от сухого хода в случае снижения всасывающей способности.

Модель отличается чувствительными пружинными механизмами, которые мгновенно реагируют на изменение параметров внутри канала. Рассчитан прибор на работу в температурном диапазоне -40 — + 65 градусов. Используется исключительно при транспортировки воды с температурой до 100 градусов. Прочный металлический корпус датчика оснащен антивибрационной, противоударной защитой. Рабочие механизмы выполнены из бронзы и стали.

Рабочее давление, которое допускает датчик-реле составляет 17-22 бар. Настройка производится в области от 2 до 12 бар. При этом максимальное значение разницы составляет 4 бар.
к меню ↑

Устройства типа KPS

Простой конструкцией и высокой универсальностью отличаются приборы серии KPS. Помимо насосов, такой датчик применяется на судах, дизельных установках, паровых машинах и на производственном оборудовании. Состоит аппарат из металлического блока, внутри которого располагаются две разновеликие пружины и контакты с позолотой для большей проводимости. Отдельные комплектации рассчитаны на работу при ударах и пульсациях, а также используются в насосах для перекачивания воды с высоким содержанием соли.

Сегмент приборов настраивается с помощью регулировки гаек. Таким образом, контролируется показатель давления в трубе от 0 до 60 бар. В зависимости от модификации установленный дифференциал идет или фиксированный, или с возможностью настройки.
к меню ↑

Серия CS

Датчики серии CS являются наиболее популярными для бытовых насосных аппаратов. Используется прибор на насосных станциях водоснабжения, скважинных аппаратах, а также устанавливаются на тепловой насос. Универсальный механизм реагирует на каналы, перекачивающие как воздух, так и воду.

Реле давления Danfoss с патрубками подключения

Конструкция представляет собой стандартный для реле механизм, который состоит из пружин, 4-х контактов и защитного корпуса с защитой класса IP43. Устройство отвечает исключительно за регулировку давления внутри магистрали. Дифференциал и нижний порог отключения настраиваются вручную при помощи гаек и ключа. Для более удобной работы в корпус также вмонтирован переключатель, который при необходимости блокирует контакты. В механизм также вмонтирован предохранитель в виде клапана.

Область давления, которая выставляет для устройств такого типа, составляет от 2 до 20 бар.
к меню ↑

Аппараты FQS

Отдельного внимания заслуживает реле протока FQS. Устройство используется для каналов водоснабжения, а также при перекачивании жидкостей из открытых источников

Пусковое реле протока Danfoss имеет схожую со стандартным датчиком давления конструкцию. Разница заключается в том, что вместо пружины здесь используется пластина-флажок, которая двигается под действием потока жидкости. Размер флажка зависит от сечения трубы, в которой он используется.

Принцип действия такого устройства очень прост. Если в трубе есть поток жидкости (включается точка водопотребления), он увлекает за собой флажок и контакты прибора смыкаются. Электрическая сеть при этом заставляет насос качать жидкость. Когда поток останавливается, флажок возвращается в норму и устройство насосное устройство отключается. Этот механизм также обеспечивает защиту аппарату от сухого хода. В работе датчика используется только нижний порог давления.

В плане технических характеристик реле FQS отличаются такими показателями:

  • рабочая среда – вода или гликоль;
  • диапазон окружающей температуры составляет от -20 до + 55 градусов;
  • максимальная температура контактирующей среды – 75 градусов;
  • рассчитан прибор на давление до 10 бар;
  • ресурс аппарата составляет 100 тысяч циклов.

Для реле протока также учитывается показатель влажности. Его значение не должно превышать 80 %. С помощью резьбового соединения, механизм врезается в трубы с диаметром от 1 до 6 дюймов (в зависимости от модификации).

Отдельные модели представляют собой соединение стандартных конструкций и проточных датчиков. Стоит такое устройство дороже, но отличается более высокой функциональностью.
к меню ↑

Установка реле давления Данфосс

В случае с промышленными вариантами устройств, то их устанавливают на технику квалифицированные монтажники. Сложность конструкции, чувствительность оборудования и его высокая стоимость предполагают максимально точную установку и регулировка.

Реле для контроля давления Danfoss в системе отопления

Что касается бытовых датчиков Данфосс, то здесь монтаж намного проще и его можно провести самостоятельно, если придерживаться ряда рекомендаций.

Если механизм устанавливается на домашнюю станцию водоснабжения, то идеальным для этого места будет подвод к баку-аккумулятору. Здесь скачки давления минимальные и отсутствует риск гидроудара.

Лучше всего будет установить прибор в отапливаемом помещении с влажностью до 70 % и температурой воздуха от 4 градусов. При этом линия должна включать в себя:

  • запорные краны на участках перед и после датчика;
  • фильтры глубокой очистки воды;
  • обратный клапан;
  • манометр для визуального контроля за состоянием системы.

Если реле давления оснащено высоким уровнем защиты от влаги и встроенным фильтром, то разместить прибор можно прямо на насосную станцию в приямок или кессон. Если же аппарат монтируется в водоканал, то помимо резьбовых соединений, желательно использовать переходники (например, американку). При этом все соединения по обе стороны от подключенного прибора тщательно герметизируются.

к меню ↑

ЗАМЕНА И НАСТРОЙКА РЕЛЕ ДАВЛЕНИЯ DANFOSS KP-15 (ВИДЕО)

 Главная страница » Насосы

byreniepro.ru

Настройка частотного преобразователя Danfoss. ПИД регулятор

Как настроить PID регулятор для преобразователей частоты Danfoss

Этот регулятор пользователь применяет для удержания частотником определенного параметра. Подключим механизм установки вентилятора.

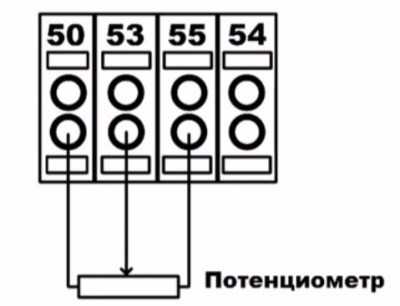

Задающим сигналом работает потенциометр.

Обратную связь осуществит датчик давления.

Соблюдение полярности – важное условие при подсоединении пользователем датчика. Основную настройку регулятора сделаем программой МСТ-10, которая обеспечивает контролирование данных на графике. К частотнику присоединяемся через USB. Вводим данные нормы для мотора по паспорту в группу данных 1-2 и 1-22, 1-23 – частота, 1-24 – ток мотора, 1-25, скорость мотора.

Проводим параметры входов преобразователя частоты в группе 6. В группе 6-1 задаем данные для задающего сигнала. В группе 6-2 определяем значения датчика. Настраиваем частотник для работы регулировки процесса в контуре. Эти значения сочетаются не со всеми применениями. Они задаются пользователем конкретно во всех случаях.

Настраивание регулятора преобразователей частоты Danfoss происходит по определению пропорционального коэффициента и составляющих интегральных регулятора. Автоматические колебания различаются, заметны на осциллографе и постоянны по характеру. Если будет оставаться ошибка регулировки, то уменьшаем составляющую. Значение 20-94 уменьшим до уменьшения разницы и исчезновения колебаний. При сравнивании значения с заданием, настройка закончена.

Частотник danfoss vlt micro fc 51. Проблемы с установками частоты.

У меня возникла следующая проблема. Купили вытяжную приточную установку вместе со щитом управления. К щиту управления подключаются преобразователи частоты VLT Micro Drive – Danfoss, на вытяжную вентиляцию и на приток.

Не знаю как разобраться в описании: как настраивать преобразователь частоты, чтобы он мог выключаться командой с управляющего пульта. Частотный преобразователь работает один. Подключили к нему сеть питания – он работает. Отключать его можно, выключив автоматический выключатель или нажав кнопку на корпусе прибора. Это очень неудобно.

Я изучал инструкцию, очень большую, ответа так и не нашел на мой вопрос. Нашел лишь то, что написано: «сигнал управления подается на контакт №18. Взял и подключил на этот контакт сигнал управления, но ничего не изменилось.

Оказалось, что надо искать причину от того, что на частотный преобразователь не подключены контакты термореле от моторов вентиляторов. Это контролирование тока. Учитывая эту информацию, настроили частотный преобразователь VLT® Micro Drive – Danfoss во 2-й раз. Есть электрическая схема, но в ней ничего не понятно.

Настройка преобразователя частоты своими руками

Чтобы электродвигатели работали правильным образом и с достаточной безопасностью, необходимо использовать частотные преобразователи. Современные частотные преобразователи имеют базу с электроникой, которая дает возможность на терминале задавать пользователю все параметры для работы. К ним относятся:

  • время периода разгона;
  • коммутационная частота;
  • частота питания электродвигателя;
  • установка логического входа.

Эти параметры определяются набором кода из символов. Некоторые настройки можно устанавливать на работающем двигателе и на остановленном. Изменять свойства можно по сети коммуникации или по компьютеру. Терминал расположен на лицевой панели частотника. Устанавливать настройки, управлять и анализировать параметры можно во время работы механизма.

Как настроить преобразователь частоты Danfoss?

Преобразователи Danfoss программируются с помощью меню графического дисплея. Перечень режимов выполняется кнопкой «Меню». По меню передвигаются с помощью стрелок и кнопки «ОК». Режим управляемости показывает индикатор.

Каждая задача программируется вручную. Для занесения значений пользуются таблицей. Перед программированием заносят данные паспорта двигателя. Для сохранения настроек и адаптации в автоматическом режиме пользуются кнопкой «Off». Можно выполнять настройки применяя компьютер или ноутбук. С помощью специальной программы изменяются данные, ведется наблюдение на осциллографе. Ноутбук обязательно должен работать автономно от своей батареи, располагаться на диэлектрической поверхности.

Настройка частотника Danfoss для эксплуатации вентилятора проводится для того, чтобы поддерживать  на выходе определенного потока воздушного давления. Управляющая панель, кнопки и экран обеспечивают удобство проведения регулировки.

Настройка преобразователя частоты Danfoss для вентилятора:

chistotnik.ru

«Danfoss» импульсные вентили AKV | КИП и АММИАЧНЫЕ ХОЛОДИЛЬНЫЕ УСТАНОВКИ

ADAP-KOOL – это электронная система управления холодильным оборудованием, состоящая из программного обеспечения, большого числа различных контроллеров и вспомогательных устройств; среди них:

  • Контроллеры испарителей различных типов;
  • Контроллеры производительности;
  • Контроллеры чиллеров;
  • Контроллеры поддержания уровня;
  • Устройства для сбора и передачи информации.

В данной статье будут рассмотрены контроллеры испарит6елей.

Поддержание перегрева в испарителе – одна из основных и наиболее сложных задач, которые решаются с помощью автоматических средств управления холодильной установкой.

В контроллерах испарителей системы ADAP-KOOL используют электронные импульсные вентили типа AKV (рис. 1).

Работа вентилей AKV основана на принципе пульсирующей модуляции (рис. 2).

В течении периода равного 6 с, клапан совершает цикл открытия-закрытия. В зависимости от нагрузки на испаритель соотношение между временем, когда клапан открыт (ОТ), и временем всего цикла (РТ) меняется. Причём это соотношение равно соотношению между фактической и максимальной нагрузками на испаритель (ОД), т.е. при требуемой относительной холодопроизводительности ОД=33% клапан будет находиться в течении 2 с в открытом положении и 4 с – в закрытом.

Вентили типа AKV (рис. 3) имеют ту же конструкцию, что и электромагнитные соленоидные вентили. Однако, чтобы обеспечить большой ресурс (5…10 лет) и исключить гидравлические удары, конструкцию вентиля доработали: в качестве материала для седла и подушки использовали специальный пластик, имеющий значительную механическую прочность и не подверженный кавитации; сердечник клапана снабдили тефлоновыми направляющими, изготовленными с высокой точностью, что позволяет существенно уменьшить зазор между ними и гильзой; применили систему гидравлического демпфирования.

При использовании расширительных вентилей такого типа стало возможным реализовать адаптивное регулирование перегрева. Это функция основана на том принципе, что каждый испаритель имеет свою кривую минимального стабильного перегрева, необходимый для устойчивой работы холодильной установки при определённой нагрузке на испаритель.

Использование традиционного терморегулирующего вентиля (ТРВ). Рабочая характеристика ТРВ линейная. Настраивая ТРВ, устанавливают такой статический перегрев (линия1, рис. 4), чтобы при любом допустимом изменении нагрузки на испаритель значение перегрева не было бы меньше минимального стабильного MSS. Как видно на рис. 4, при максимальной нагрузке на испаритель система работает со слишком большим перегревом, что снижает холодопроизводительность установки. Уменьшение статического перегрева (линия 2, рис. 4) позволяет повысить холодопроизводительность при максимальной нагрузке, однако при уменьшении нагрузки (в случае попадания во «влажную, нестабильную зону») возможно возникновение нежелательных пульсаций давления, которые могут привести к попаданию неиспарившегося жидкого хладагента в линию всасывания.

Адаптивное регулирование перегрева при использовании электронных импульсных вентилей типа AKV. Такое регулирование позволяет добиться того, чтобы фактический перегрев следовал за линией MSS (минимального стабильного перегрева) при любых нагрузках (рис. 5), обеспечивая при этом надёжную и эффективную эксплуатацию холодильной установки.

Для измерения перегрева используют датчики температуры входящего из испарителя хладагента и преобразователь давления, измеряющий давление кипения. Данная схема позволяет измерять величину перегрева с большой точностью и оперативностью. Адаптивное регулирование перегрева с помощью вентилей типа AKV показано на рис. 6.

Контроллер плавно уменьшает значение перегрева до того момента, пока пульсация давления не будет превышать определённого значения; когда значения пульсаций превысят допустимый уровень, перегрев станет плавно увеличиваться, пока не будет достигнут стабильный режим работы. Таким образом обеспечивается максимальная эффективность работы испарителя на всех режимах.

На рис. 7 представлены контроллер АКС-72А в комплекте с датчиками температуры и давления, а также вентиль ARV-10 (справа). Схема подключения контроллера приведена на рис. 8.

Повышение холодопроизводительности испарителя и широкий рабочий её диапазон (от 10 до 100%), возможность работы в большом диапазоне температур кипения позволяют с успехом использовать электронный импульсный расширительный вентиль в скороморозильных аппаратах различного типа, чиллерах и других холодильных установках, приближая их по эффективности к установкам с затопленными испарителями при значительном сокращении стоимости оборудования и упрощении схемы регулирования.

Широкий диапазон производительности делает возможным осуществление модуляционного контроля за температурой. Модуляционный контроль обеспечивает поддержание температуры в охлаждаемом объёме с точностью до 0.2 0С путём адаптирования количества хладагента, подаваемого в испаритель, к требуемой температуре в камере, тем самым достигается непрерывное охлаждение.

Модуляционный контроль температуры способствует также поддержанию постоянной и более высокой, чем при традиционной схеме регулирования, влажности. Это свойство особенно важно при хранении неупакованных продуктов, таких, как мясо, фрукты и цветы. При этом значительно сокращается усушка продукта и микробиологическая активность на его поверхности, а также изменяется цвет.

При использовании электронного расширительного вентиля значительно уменьшается разность температур воздуха и поверхности воздухоохладителя, что способствует меньшему «обмерзанию» теплообменника и тем самым повышению его холодопрроизводительности, уменьшению числа и времени оттаек. Путём применения AKV достигается экономия электроэнергии (до 12%) потребляемой всей холодильной установкой.

Одной из энергосберегающих функций контроллеров семейства ADAP-KOOL является также «оттайка по необходимости». Принцип её заключается в том, что если не возникает в оттайке, то пропускают некоторые её циклы. В случае, если окончание оттайки по температуре произошло намного быстрее, чем по времени, контроллер может принять решение об отмене следующего цикла оттаивания. Это позволяет уменьшить электропотребление, поддерживать более благоприятный температурно-влажностный режим, уменьшить приток тепла в систему.

Мало кто знает, что в типичном супермаркете третьим по величине потребителем после компрессоров (47%) и вентиляторов испарителей (19%) является кантовый подогреватель стёкол (около 18% общего энергопотребления всей холодильной системой), применяемый для предотвращения их запотевания в торговом холодильном оборудовании. Отключение данного подогревателя при работе в ночном режиме и пульсирующий режим работы днём сокращают эту величину более чем на 60%.

[hana-code-insert name=’POBOLYreklama’ /]

При использовании всех вышеперечисленных энергосберегающих функций, функции логического управления вентиляторами испарителя и функции плавающего давления конденсации (испарителя) экономится до 30% электроэнергии, потребляемой холодильным оборудованием.

Существует большое число модификаций контроллеров: контроллеры, управляющие одним, двумя, тремя испарителями; контроллеры для торгового оборудования, промышленных испарителей, затопленных испарителей; контроллеры с функцией регистрации данных и хранения их в течении года.





kipiahu.ru

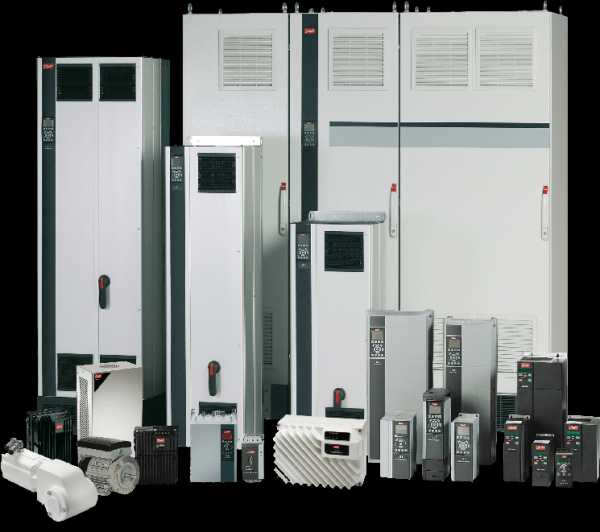

Частотный преобразователь danfoss, особенности и преимущества

В изготовление качественной электроприводной аппаратуры, лидером считается компания «danfoss». Преобразователь частоты «danfoss» –обладает наиболее качественным оборудованием для изменений напряжения тока и его частоты. Первым преобразователем этой фирмы стал преобразователь VLT. Данное устройство, выпущенное в 1968 году, стало лучшим в 70-ые годы и изготовлено опытными мастерами данного бренда. С тех же самых пор, преобразователи этой компании, занимают высшие позиции при производстве данного оборудования, которые до наших времен расширяют многообразие данных устройств. Фирменным преобразователем стал частотный «danfoss» VLT, который обладал мощностью до 1,4 кВт, даже на те времена обеспечивал полное удобство при эксплуатации и надежность.

Интересным типом стал преобразователь частоты «danfoss» FC, который очень прост в управлении и с легкостью приходил в действие. Данный тип разделяется на два подвида:

  • Универсальные, которые предназначены для промышленной работы;
  • Специализированные, они предназначены для использования в отдельном направлении, в применении с водными конструкциями (водоснабжение и водоподготовка).

Основные разновидности

По способу преобразования, той или иной частоты, данную продукцию разделяют на две разновидности: непосредственные и двухступенчатые. Гораздо чаще используют преобразователи двухступенчатого вида. При работе они изменяют энергию на двойном уровне. С помощью такого разграничения данный вид, находящийся в силовой части, делает из переменного напряжения – постоянное, операцию обратного действия выполняет инвертор.

Представленные преобразователи частоты «danfoss», при покупке которых покупатель получает долгосрочный гарантийный талон, говорит, что компания производитель уверенна в качестве и надежности своих устройств. Преобразователи частоты FC используются в широком профиле. Базовая функциональность фирменного оборудования данной серии делает его комфортным для использования на производственных и промышленных фабриках.

Базовые преимущества компании «danfoss»:

  1. Экономичность – продукция бренда «danfoss»берет за основу функцию автоматической оптимизации энергии;
  2. Фильтр – с помощью данного фильтра понижаются гармонические искажения, которые образуются в электрической сети;
  3. Легкость монтажа – удобство работы в различных условиях;
  4. Удобство управления –есть множество микропроцессоров;
  5. Высокая производительность – КПД данных преобразователей при максимальном значении достигает 98%.

Преимущества фирменной продукции компании «danfoss»:

  • Инструкция пишется на двух языках: английском и русском;
  • Устройство компактно, поэтому из-за своих маленьких размеров облегчается задача транспортировки и установки;
  • Устройство для преобразования частоты простое в своем использовании, что делает его комфортным устройством для решения заданий и задач;
  • Продукция отличается высокими показателями качества эксплуатации и отличается удобством многих функций, и служит большое количество времени;
  • Наилучшее применение они находят в системах водоснабжения при минимальных затратах энергопотребления.

Преобразователи частоты «danfoss» VLT

Среди производства компании «danfoss» есть разнообразные серии преобразователей, которые входят в основу программы. Функции данной преобразовательной системы уменьшают расход энергопотребления, при этом обеспечивая постоянную защиту электродвигателя, на котором он установлен, разрешают следить за всей системой.

С помощью данных функций вы получите прибавку на экономии электроэнергии, четкой и долгосрочной работы нужного вам оборудования при точных технических параметрах, позволят сократить время простоя на любой стадии аварийной ситуации. Все это заключается в одном маленьком, удобном и компактном преобразователе частоты danfoss VLT.

Данная продукция поможет в управлении вращательных устройств при управлении частотой, вращение насосов, вентиляторов и иных приборов, которые подвластны вращению. В таких устройствах преобразователи выполняют роль привода трехфазных, асинхронных и высококачественных электромоторов (смотрите здесь).

Частотные преобразователи VLT представляют собой маленький, удобный и электронный блок управления, который регулирует скорость оборотов вращения электромотора, с помощью изменения передаваемого на двигатель тока. Для каждого двигателя нужен отдельный подход, с помощью данной продукции вы сможете не беспокоится о перебоях напряжения, за вас это сделает устройство, сделанное вышеупомянутой компанией, которое само выберет скорость двигателя для того или иного процесса, выполняемого им. Применение данных устройств VLT, помогает значительно экономить на электроэнергии, в установках, в них входят центробежные насосы или вентиляторы.

Преимущества продукции VLT

Вышеуказанная компания совершила переворот в изготовлении инверторов для отличной работы электродвигателей, и выпустила идеально подходящий преобразователь частоты для использования в многих сферах применения. В таких сферах как: отопительные системы, различные виды вентилирования и соответственно кондиционирования (HVAC). Изготовление данной продукции в три, а то и четыре раза уменьшило различного вида затраты: на изготовление того или иного прибора, на установку и перевозку нужных систем управления.

В современности серийный ряд продукции компании «danfoss» стал на столько большим и распространенным, что можно найти и подобрать лучшее решение по характеристикам для каждой задачи, которая требует вмешательства преобразователя частоты.

Соотношение цен и качества

По этому поводу можно сказать, что качество товара намного лучше и цены ни капли не завышены, а даже, возможно, занижены. Модульные принципы строения для управления вентилированием здания VLTHVAC помогают воссоздавать интегрированные возможности привода. С помощью вышеуказанного модуля для полной автоматики, вы значительно уменьшите затраты на задуманный проект. Именно улучшением эффективности приводов бренд «danfoss» занимается с самого своего основания является единогласным лидером в производстве частотных преобразователей. От любого электродвигателя требуют максимальной отдачи при своих аналогичных параметрах в полном скоростном диапазоне, приведенный режим именуется как функция автоматической оптимизации энергопотребления.

Продукция компании, представляет собой самые компактные устройства во всех аналогичных классах, а также обладают способностью автоматической интеллектуальной теплоотводной системой управления. Данные качества также значительно помогают экономить на расположении оборудования на крупных предприятиях.

Весь модельный ряд преобразователей частоты «danfoss» оснащены одинаковыми внутренними функциями. Про функции danfoss vlt micro drive fc 051 — читайте здесь. Такая схема значительно облегчает управление данной системой, это значит, что вы сможете управлять как одним приводом, так и всеми установленными во всем здании. Еще одним плюсом в этой системе являются настройки и программы, которые могут быть сохранены при своих оптимальных условиях  перенесены при помощи панели управления, на иные устройства. Мастер «smart start», а также автоматические настройки ПИД регуляторов помогут на экономии не только затрат, но и времени, и при вводе и эксплуатации представленной продукции.
