расчет, инструкция по изготовлению своими руками

Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо продумать как правильно выводить отходы горения, а именно дым, на открытый воздух. Установка дымохода – важная часть работ по монтажу отопительной системы на основе буржуйки, но достаточно проста в исполнении и может быть сделана своими руками.

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше.

Располагать выход трубы над крышей следует согласно определенным правилам:

  1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
  2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
  3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

к содержанию ↑

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

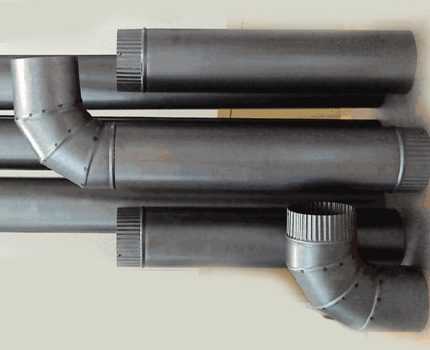

Дымоход стандартного размера потребует следующее количество труб:

  • 1 колено длиной 120 см, диаметром 10 см;
  • 2 колена длиной 120 см, диаметром 16 см;
  • 3 стыковых колена 16*10 см;
  • Тройник диаметром 16 см и заглушка к нему;
  • Грибок – 20 см;
  • Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.

к содержанию ↑

Установка и монтаж

к содержанию ↑

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

к содержанию ↑

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата.

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

к содержанию ↑

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента,  имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

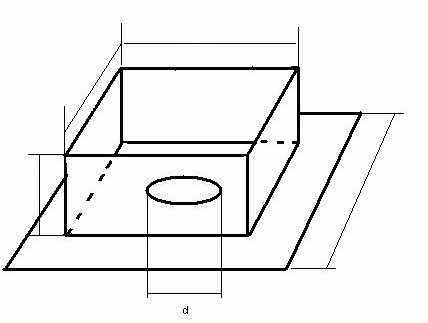

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие. Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены.

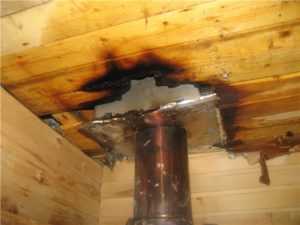

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

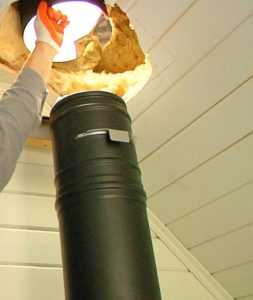

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

к содержанию ↑

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

к содержанию ↑

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута. Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения.

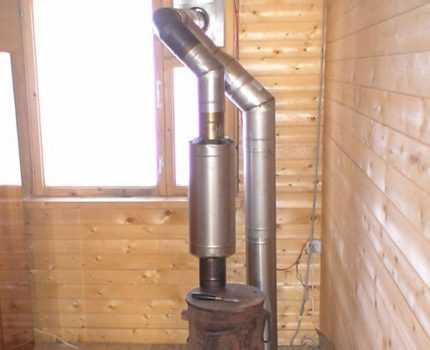

Дымоход подключенный к буржуйке

к содержанию ↑

Стоит ли обкладывать трубу кирпичом?

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

к содержанию ↑

Уход и чистка

Общее качество работы и эффективность работы отопительной системы, напрямую зависит от состояния дымохода, поэтому периодически следует уделять внимание систематическому уходу за ним.

Ежегодно необходимо проводить полный осмотр трубопровода на предмет обнаружения трещин, прогаров, ржавчины и других дефектов, которые могут привести к неприятным последствиям. Во время осмотра следует одновременно очищать всю конструкцию дымохода от сажи – делать это можно посредством сжигания в печке осиновых дров.

к содержанию ↑

Вывод

Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.

При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.

pechnoy.guru

Как сделать дымоход для буржуйки

Как правильно сделать дымоход для буржуйки. Устройство дымохода буржуйки. Длина и диаметр дымохода для буржуйки.

Печь буржуйка это самый экономичный вариант для отопления гаража, бытовки, хоз. построек и небольшого дома. Но при установке печи буржуйки для эффективного обогрева помещения нужно ещё правильно спроектировать и установить дымоход.

При отоплении буржуйкой вместе с дымом по дымоходной трубе на улицу уходит значительная часть тепла, а это перерасход дров. Чтобы эффективней использовать тепловую энергию и пустить её на обогрев помещения, а не улицы, нужно сделать дымоход таким образом, чтобы как можно дольше в нём задерживался горячий дым. Но при этом важно не переусердствовать иначе буржуйка будет постоянно пропускать дым в помещение.

Как сделать дымоход для буржуйки.

Из чего сделать дымоход для буржуйки.

В качестве дымохода для буржуйки рекомендуется использовать металлические трубы с толщиной стенки 2 — 3 мм, не рекомендуется использовать тонкостенные оцинкованные трубы, они быстро прогорают.

Диаметр дымохода для буржуйки.

Какой диаметр трубы требуется для дымохода буржуйки?

Диаметр трубы для дымохода буржуйки зависит от нескольких показателей: объёма и формы топки буржуйки, количества колен на дымоходе, высоты дымохода, тяги и т. д. Подсчитать точный диаметр трубы довольно сложно, поэтому большинство печников рассчитывают диаметр трубы дымохода следующим образом. Чтобы рассчитать диаметр трубы дымохода нужно взять объём топки в литрах (брать нужно только объём топки без объема зольника) и умножить объём топки на значение 2,7 в результате мы получим примерный диаметр дымохода в миллиметрах.

Например, если объём топки буржуйки 40 литров, то диаметр дымохода должен быть 40 х 2,7 = 108 мм. Значит оптимальным вариантом, будет использовать для дымохода 110 мм трубу.

Данный способ подходит только для буржуек, для булерьянов берутся другие расчёты указанные производителем печи.

Длина дымохода для буржуйки.

Какой длины должен быть дымоход для буржуйки.

Высота дымохода для хорошей тяги должна быть на 0,5 – 0,6 метра выше конька крыши. Длина дымохода зависит от количества колен на трубе, чем больше колен, тем дымоход должен быть длиннее (выше) в верхней части. Для прямоточного дымохода достаточно и 3 метров длины всей трубы, а для дымохода с 2 коленами высота должна составлять не менее 5 – 6 метров.

Как правильно сделать дымоход для буржуйки.

При проектировании дымохода для эффективной работы буржуйки следует придерживаться следующих советов.

Не стоит делать прямоточный дымоход, большая часть тепла будет уходить в трубу, практичней изготовить разборной дымоход, состоящий из нескольких колен и протянуть трубу под наклоном вдоль стены помещения. Труба будет нагреваться и также греть помещение.

Разборная конструкция дымохода нужна для его чистки от сажи. Во время эксплуатации буржуйки на внутренних стенках дымохода постепенно образовывается сажа, которая со временем затрудняет проходимость дыма. Поэтому дымоход нужно периодически хотя бы раз в год чистить. Для чистки можно использовать приспособление верёвка и ёрш с грузом.

При проектировании дымохода следует избегать прямых углов в 90° трубы, каждый прямой угол значительно снижает скорость потока выходящего дыма, как результат весь дым не успевает выйти в дымоход, и часть его будет выходить через топочную дверку в помещение. Рекомендуется для соединения труб использовать колена с большим углом, а трубы дымохода располагать наклонно к верху.

Нижнюю часть трубы дымохода, которая стыкуется с буржуйкой желательно установить вертикально не менее 600 мм в высоту, это нужно, чтобы на выходе из топки образовался хороший поток дыма. Если сразу на выходе из топки поставить колено, скорость потока дыма уменьшится, и часть дыма не успевшего выйти в трубу, будет выходить в помещение через топочную дверку.

Для герметизации стыков между коленами используется асбестовый шнур или термостойкий герметик.

В месте выхода дымохода из помещения, в целях пожаробезопасности металлическую трубу нужно изолировать, для этого можно пропустить трубу через кусок асбестовой трубы большего диаметра.

Наружную часть трубы, выходящую из помещения желательно покрыть теплоизоляцией, это нужно для того, чтобы уменьшить количество сажи в дымоходе. Разность температур способствует повышенному образованию сажи на внутренних стенках дымохода, но если металлическую трубу замотать теплоизолятором, то сажи будет намного меньше.

Наверх дымохода нужно обязательно установить защитный грибок, чтобы дождевая вода не попадала в трубу, на мокрые стенки будет сильно налипать сажа.

Самая частая причина, по которой дымит печка – это забитый сажей и ржавчиной дымоход, поэтому его нужно периодически чистить.

Правильно спроектированный и установленный дымоход будет иметь хорошую тягу и увеличит теплоотдачу в помещение.

sam-stroitel.com

Как сделать дымоход для буржуйки: правильное сооружение своими руками

Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.

Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более, что это можно сделать своими руками. Причем, все не так сложно, как может показаться на первый взгляд.

Чтобы вам было проще разобраться со сборкой и установкой дымохода, в этой статье мы рассмотрели пошаговый процесс, начиная с выбора материала и сборки, и завершая проверкой работоспособности уже смонтированной системы.

Содержание статьи:

Из чего можно сделать дымоход?

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

  1. Взять готовые трубы, изготовленные на заводе;
  2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем, можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра.

Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

Среди материалов наиболее распространены следующие:

  • Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
  • Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
  • Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж в гараже или подсобке;
  • Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
  • Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Рекомендации по выбору трубы для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время.

Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая.

Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

Галерея изображений

Фото из

Рекомендуем вам также ознакомиться с более полной информацией по .

Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

Инструктаж по сооружению дымохода

Сложность сооружения дымохода для буржуйки зависит от того, где именно будет установлена печка. Ведь прорезать отверстие в кровле сложнее, чем продеть трубу сквозь окно.

Поэтому трудоемкость и время изготовления правильного дымохода для буржуйки полностью зависит от индивидуальных особенностей конкретного домовладения.

Этап #1 – сборка дымохода

Самый простой вариант сооружения дымохода – если буржуйкой предстоит пользоваться на улице. Здесь важно выбрать оптимальное место для установки печки, чтобы с ней не соприкасались легковоспламеняющиеся предметы. Да и сами трубы должны быть жаропрочными.

Для буржуйки на улице достаточно присоединить трубу нужного диаметра, по которой будет уходить дым. Это повысит тягу и убережет пользователя от воздействия дыма

Если же трубопровод для удаления дыма будет сооружаться в помещении, то нужно соблюдать ряд правил безопасности, которые помогут уберечь себя и своих близких от пожара.

Во-первых, трубы должны выдерживать высокую температуру – желательно 1000 градусов по Цельсию и выше. Ведь дым, выделяющийся в процессе сгорания топлива в буржуйке, может иметь довольно высокую температуру.

Во-вторых, важно расположить саму печку так, чтобы она не соприкасалась с поверхностями, которые могут загореться. Если стены отделаны вагонкой или пластиком, то предстоит выполнить дополнительные работы, чтобы защитить себя от возникновения пожароопасной ситуации.

Пол под буржуйкой должен быть из материала, не способного воспламениться. Если из топки случайно выпадет горящее полено, это защитит помещение от возгорания

В-третьих, место вхождения трубы в потолок или стену должно быть правильно оформлено.

Для этого важно выдержать расстояние до близлежащих предметов и стен – в процессе работы печки температура трубы будет возрастать и предметы, находящиеся рядом, могут вспыхнуть.

Все места соприкосновения дымоходной трубы с деревом, утеплителем или прочими горючими материалами важно тщательно изолировать. Иначе пожара не избежать

В-четвертых, к одному дымоходу можно присоединить лишь одну буржуйку. Для второй печки в соседнем помещении лучше проложить отдельный трубопровод по отводу дыма.

Этап #2 – выполнение замеров

На подготовительном этапе предстоит определить нужный диаметр труб и их общую длину. Сначала стоит рассчитать диаметр трубы. Правильно, если он будет в 2,7 раза больше, чем объем камеры сгорания.

Так, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм.

Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.

Также просчитать нужное количество соединительных деталей – колен, тройников и прочих комплектующих

Кроме того, предстоит измерить длину будущего трубопровода для удаления дыма. Для этого важно выбрать постоянное место нахождения буржуйки в помещении.

Затем определить, в каком месте труба будет выходить на улицу. Важный момент – в процессе отведения дыма в дымоходе, проходящем на улице, будет скапливаться конденсат. О его удалении стоит позаботиться.

Для удаления конденсата следует установить тройник, который поможет справиться с этой проблемой

Теперь предстоит измерить расстояние трубопровода на улице и не забыть, что дымоход будет подниматься, в среднем, на 1,5 метра над коньком крыши.

Также следует предусмотреть, что в процессе монтажа понадобятся колена, тройники, проходной стакан, стыковые колена, жаропрочный герметик, асбестовый шнур, трубы нужного диаметра, или сварка для соединения всех комплектующих в единую конструкцию дымохода.

Все это нужно вовремя приобрести, когда все замеры будут проведены. Наличие необходимых материалов позволит приступить к этапу монтажа дымохода для буржуйки.

Отверстие под проходной стакан также проделывается заранее. Здесь важно тщательно убрать все материалы, которые могут загореться

Еще предстоит заранее решить, где именно труба будет выходить на улицу:

  • через окно;
  • через стену;
  • через потолок.

От этого будет зависеть, где предстоит проделать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте предстоит купить специальный проходной узел – стакан. Он изготовлен и жаропрочного материала, который убережет от пожара.

Проходной стакан устанавливается в первую очередь. И лишь потом предстоит собирать конструкцию дымохода

Этап #3 – монтаж всех составляющих конструкции

Когда речь идет о буржуйке, которая работает на улице, то здесь важно взять трубу нужного диаметра, соответствующего патрубку, отходящему от буржуйки.

Дымоходную трубу нужно надеть на патрубок. Это важно, ведь если ее вставить в патрубок, то дым может просачиваться в месте соединения. Более ничего монтировать не придется – буржуйку можно использовать для приготовления или разогрева пищи.

Если речь идет об обустройстве дымохода в подсобном помещении, в гараже или теплице, то здесь порядок проведения работ будет сложнее. Сначала нужно взять отрезок трубы и тщательно зафиксировать его на дымоходном отверстии/патрубке буржуйки. Важно именно надеть трубу на этот патрубок.

Затем предстоит удлинить трубопровод, используя колено. Цель – достигнуть стены/потолочного перекрытия. Здесь уже ждет проходной стакан, сквозь который будет проходить дымоход.

Вокруг проходного стакана нужно убрать утеплитель и прочие материалы, которые могут загореться

Далее трубопровод выходит в подкровельное пространство и на крышу или через стену на улицу. Здесь важно, чтобы уличная труба была утепленной. Также, когда труба выходит на улицу, нужно предусмотреть отвод конденсата. Для этого ставят тройник и делают ревизионное окно, чтобы упростить прочистку дымохода.

Важно все соединения надежно зафиксировать, выдержать расстояние до стен и прочих предметов, которые могут легко загореться.

Галерея изображений

Фото из

Этап #4 – проверка системы

Когда все составляющие дымохода собраны и прочно соединены между собой, можно приступить к завершающему этапу – установке колпака и проверке работоспособности конструкции.

Так, из буржуйки в процессе сжигания топлива могут вылетать искры.

Часто можно увидеть искры, вылетающие из дымохода в процессе топки – от них защитит искрогаситель. Его можно сделать своими руками, соорудив юбку на обычном колпаке

В качестве можно использовать сетку с мелкими ячейками, размер которых до 5 мм. Это особенно актуально, если крыша или близлежащие сооружения выполнены из легковоспламеняющихся материалов.

Если же опасности возникновения пожара нет, то можно обойтись простым колпаком, который надевается на окончание дымохода и фиксируется там хомутом или тщательно закрепляется заклепками.

Чтобы усилить тягу, можно использовать дефлектор, выбрав один из вариантов, представленных на рынке, или собрав своими руками. Предлагаем ознакомиться с подробной инструкцией по самостоятельному изготовлению .

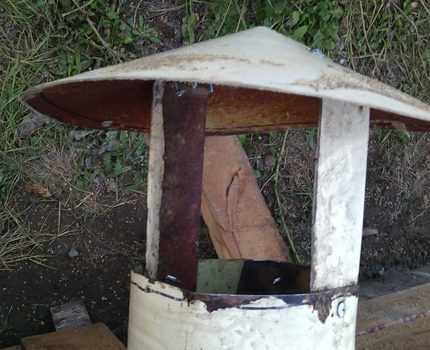

Колпак для дымохода буржуйки можно сделать самостоятельно, используя подручные материалы. Для этого сгодится плотный лист стали толщиной от 5 мм

Когда колпак установлен, можно приступать к проверке работоспособности всей дымоходной конструкции. Для этого нужно загрузить топливо, поджечь его и посмотреть, как оно будет гореть и как будет уходить дым.

Если он начнет просачиваться сквозь какое-либо соединение, значит там не герметично. Предстоит исправить эту проблему, используя жаропрочный герметик или сварку.

Если работы проведены качественно и все стыки герметичны, то дымоход отлично будет выводить дым. А в помещении запах дыма не появится

Особенности обслуживания дымохода

Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала.

Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.

Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.

Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов

Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год. Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть.

Чтобы удалить сажу из металлической трубы, можно:

  • сжечь осиновые дрова;
  • обработать сжигаемые поленья специальным химическим составом, который несложно купить;
  • изготовить крюк для деликатного удаления сажи.

Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.

Расход средства и способ его нанесения на поленья указан в инструкции производителя. Важно внимательно прочесть рекомендации и четко их выполнить

В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально.

Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.

Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице

Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.

Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.

На нашем сайте есть также другие статьи, содержащие подробную информации о лучших методах очистки дымохода и рекомендации по выбору средства для чистки. Предлагаем вам ознакомиться с ними:

Выводы и полезное видео по теме

Тонкости самостоятельной сборки дымоходной конструкции показаны в видео ролике:

Если тяга в дымоходе слишком сильная, можно соорудить приспособление для ее регулировки. Как это сделать показано в видео:

Неопытные мастера часто допускают ошибки при монтаже дымохода. О наиболее распространенных проблемах рассказывает видео ролик:

Если присутствует проблема с выходом дыма в помещение, то ее можно быстро и просто решить. В видео продемонстрировано, как это сделать:

Для обслуживания металлического дымохода буржуйки можно использовать простой метод деликатной физической очистки:

Сделать дымоход для буржуйки несложно, если к заданию подойти ответственно и все делать правильно. Только в таком случае компактная печка будет служить долгое время, не требуя дополнительного внимания к себе.

Да и качество ее работы будет постоянно радовать, главное – своевременно выполнять прочистку дымохода от сажи и прочих продуктов горения.

Вы пользуетесь буржуйкой, оснащенной самодельным дымоходом? Поделитесь своим опытом сборки и фото готового дымохода в блоке комментариев. Расскажите какой материал вы использовали для дымоходной трубы и насколько сложной оказалась для вас задача по изготовлению дымохода.

sovet-ingenera.com

выбор, установка, диаметр дымового колена

Содержание:

Печи-буржуйки, имеющие небольшие габариты, отличаются простотой конструкционного решения. Ими обогревают сараи, гаражи, теплицы и даже небольшие по площади дачные домики. Труба для такого агрегата и сама буржуйка, если изготовить их самостоятельно, могут выручить любого домашнего умельца в ситуации, когда другие отопительные приборы по ряду причин недоступны.


Общая информация о буржуйках

Они представляют собой металлическую печку, небольшую по размерам, которая в большинстве случаев имеет цилиндрическую форму. Дымовую трубу для буржуйки также изготавливают из металла.

Сейчас такие печки кустарного производства часто устанавливают в небольших жилых и подсобных помещениях с целью их обогрева. Реже буржуйками пользуются в зданиях, когда использование стационарных нагревательных приборов будет финансово невыгодно.


Что касается достоинств и недостатков такой печи, то они взаимосвязаны между собой, поскольку агрегат довольно быстро нагревается и отдает тепло, но одновременно так же быстро начинает остывать. Помимо этого, при прикосновении к горячей буржуйке можно легко получить ожог.

По вышеназванным причинам многие отказываются от использования такой печи, отдавая предпочтение современным отопительным приборам, которым требуется меньшее количество твердого топлива.

Особенности конструкционного устройства

Буржуйка, собранная в так называемом «классическом» варианте, имеет следующие основные элементы:

  • дымоход;
  • камера сгорания;
  • колосниковая решетка;
  • зольник.

Изготавливают печи в каркасном и бескаркасном исполнении. Форма их бывает разной, но чаще всего встречаются круглые и квадратные агрегаты.

Изготовление печки из металлической трубы

Процесс создания данного отопительного агрегата из куска стальной большого диаметра трубы для буржуйки отличается простотой и состоит из следующих этапов:

  1. От трубы отрезают фрагмент нужной длины. Используя сварочный аппарат, делают два отверстия, одно из которых будет выполнять функцию поддувала, обеспечивающего приток воздуха, а второе потребуется для установки дымовой трубы для печки буржуйки.
  2. Дальше приваривают металлический лист с заранее сделанными в нем отверстиями, имеющими небольшой диаметр – его задействуют в качестве колосниковой решетки. Размещают элемент так, чтобы он оказался между камерой сгорания и поддувалом.
  3. Потом нужно соорудить крышку, прикрывающую камеру сгорания. Для этого на торец трубы приваривают лист металла. Если на крышке обустроить импровизированную плиту, тогда буржуйкой можно будет пользоваться для приготовления пищи.
  4. К нижней части отопительного агрегата приваривают ножки-опоры.
  5. Под колосником помещают зольник, представляющий собой ящик для золы. Его желательно оснастить небольшой металлической дверцей.

В результате проделанной работы получается печка из трубы, которая способна обогревать небольшое по площади помещение. Но чтобы функционирование агрегата было эффективным, требуется дымоход. Процесс обустройства конструкции дымоотведения и изготовления трубы для буржуйки имеет ряд нюансов.

Создание дымохода для печи

До того, как приступить к монтажу дымоходной трубы на буржуйку, следует выбрать материал, который предстоит использовать. Поскольку такой отопительный агрегат является переносным, то кирпичный дымоход нет смысла обустраивать. Выбор ограничен асбестоцементными или металлическими трубами.

По мнению специалистов, лучше всего использовать трубную продукцию из металла, а именно нержавеющей стали - так дымоход проще изготавливать и он будет иметь незначительный вес. Дымоходная труба должна быть правильно смонтированной и оптимально расположенной.


Когда буржуйка устанавливается на открытом воздухе, то сложностей с обустройством дымоотведения не возникнет. В этом случае, главное сделать трубу достаточно высокой.

Если агрегат монтируют в помещении, то простой вариант создания дымохода предполагает наличие двух частей – внешней и внутренней. Соединяют их между собой либо на уровне подкровельного пространства или на чердаке. Поскольку отопительный прибор состоит из двух колен для печной трубы, то в случае, когда прогорит один из сегментов дымохода его можно легко заменить, не прибегая к демонтажу всей конструкции (прочитайте также: "Как выполнить демонтаж дымовой трубы – способы и правила безопасности").

При наличии определенных навыков стальные трубы не обязательно покупать. Их можно сделать нужного диаметра своими руками из листов металла.

Установка дымовыводящей трубы на буржуйку

Чтобы смонтировать дымоход стандартных размеров, необходимо иметь такие материалы:

  • колено размером 100х1200 миллиметров – 1 штука;
  • колено размером 160х1200 миллиметров – 2;
  • стыковое колено размером 160х100 миллиметров – 3;
  • тройник 160-миллиметровый с заглушкой;
  • грибок диаметром 200 миллиметров.

Кроме этого, в зависимости от особенностей конкретного помещения, где планируется установить буржуйку с дымоходом, могут потребоваться дополнительные элементы - , противоливневой козырек, проходной стакан и другие. Читайте также: "Как почистить трубу дымохода правильно и безопасно – варианты и способы".


Для герметизации мест соединения частей дымоотводящей конструкции потребуется специальный герметик или асбестовый шнур. Вышеперечисленные размеры комплектующих изделий могут быть другими – это зависит от типа агрегата и диаметра отверстия под дымоход.

После подготовки всех необходимых материалов и элементов системы приступают к сборке дымоотводящей трубы для агрегата:

  1. Первый сегмент фиксируют на отверстии для дымохода или на патрубке прибора.
  2. Потом наращивают колено трубы вплоть до перекрытия.
  3. В потолочной плите проделывают отверстие для вывода дымохода, диаметр которого не может быть меньше 160 миллиметров. Чтобы избежать воспламенения, на его краях удаляют теплоизоляционный материал.
  4. В образовавшееся отверстие помещают проходной стакан – через него пропускают трубу печи и стыкуют ее с наружным сегментом дымохода.
  5. Чтобы обеспечить функционирование дымоотводящей конструкции, нужно изолировать ее наружную часть при помощи теплоизоляционного материала и битума.
  6. Сверху дымохода для защиты от попадания в него мусора и атмосферных осадков устанавливают грибок. Читайте также: "Как сделать печь для бани из трубы своими руками – пошаговое руководство".

Уход за трубой дымоотведения

Чтобы дымоходная конструкция, а значит и отопительный агрегат, работали должным образом, за ними следует ухаживать:

  1. Не реже одного раза в течение года труба для буржуйки в гараже, теплице, сарае или жилом помещении должна проверяться на наличие трещин, ржавчины и прогаров.
  2. Ежегодно трубу следует чистить при помощи специальных химических препаратов, которые нужно сжечь в топке вместе с твердым топливом. Можно положить в печь пару осиновых поленьев, которые в процессе горения дают очень высокую температуру. В результате сажа в дымоходе сжигается.
  3. Задействовать механический способ с использованием ерша, гири и т.д. не получится, так как конструкция дымоотведения буржуйки не отличается прочностью.



trubaspec.com

через стену и крышу, схема монтажа

Выбор материала изготовления дымохода для буржуйки

Конструкции дымоотведения часто возводятся из кирпича, однако, поскольку буржуйка является переносной печью, подобный вариант для нее не подходит. Отличной заменой кирпичу станет металл или асбестоцемент для самой верхней части трубы. Именно эти материалы удобны в работе даже для новичков в строительстве, а также способны выдерживать высокую температуру.

Наиболее подходящим металлом для изготовления трубы дымохода является нержавеющая сталь.

Читатели считают данные материалы полезными:
  • Установка керамического дымохода своими руками, советы и рекомендации
  • Ставим теплообменник на дымоход самостоятельно

Особенности при составлении чертежей и работе

Так как правильно сделать дымоход для буржуйки можно, только разобравшись в конструкционных особенностях и особенностях работы с используемым материалом, следует изучить несколько рекомендаций:

  • Поскольку дымоход после долгого времени эксплуатации может прогореть и потребовать замены, лучше остановиться на разборной конструкции, которая будет занимать минимум места. Так, дымоход для буржуйки можно разбить на части, доходящие до стены или перекрытия, и элементы, выходящие наружу, а в случае необходимости произвести замену.

Советуем изучить подробнее статью об установке дымохода из сэндвич-трубы своими руками в дополнение к данной статье.

На схеме показан правильный монтаж и вывод дымохода через крышу

Совет: Дополнительно скрепить и загерметизировать швы между частями дымохода для буржуйки можно с помощью асбестового шнура или жаростойкого герметика.

  • Конструкция дымохода может быть разделена на две детали, одна из которых выводит дым, а другая играет теплообменную роль. Если дымоход создается для гаража, который не нужно постоянно отапливать, можно сделать дымоход для буржуйки через стену с прямым доступом к улице. В ином же случае трубу нужно провести по помещению.

Рекомендуем прочитать статью об устройстве коаксиального дымохода и найти ответы на интересующие вопросы.

Регулировать теплообмен поможет заслонка, вмонтированная внутрь буржуйки у входа в дымоход

Современные модели буржуек имеют множество модификаций, что позволяет эффективно отапливать большие помещения и использовать агрегат с большим уровнем безопасности. При наличии определенных навыков можно перенять некоторые элементы при создании дымохода для буржуйки своими руками:

  • С помощью специального плотного запора исключить риск задымления.
  • Добавить задвижки, которые помогут контролировать интенсивность горения.
  • Приобрести систему, которая перерабатывает выделяемые газы, повышая тем самым производительность.
  • Выполнить отделку огнеупорным материалом, чтобы тепло уходило медленней, а конструкция не перегревалась.

Как сделать дымоход для буржуйки

Основными материалами, необходимыми для работы, являются металлические трубы. Это могут быть уже готовые приобретенные элементы или собственноручно изготовленные из цельного листа металла. Советуем прочитать о выборе материала под дымоход на нашем сайте.

Определиться с диаметром трубы дымохода для буржуйки можно исходя из объема ее камеры: так, стоит выбирать диаметр (в мм) в 2,5-2,7 раза больше объема (в л).

Помимо основы для дымохода также понадобятся:

  • Тройник с заглушкой.
  • Стыковые колена.

Совет: Если основной целью установки буржуйки и дымохода является прогрев помещений, стоит сделать трубу с несколькими коленами. Однако каждое из них должно иметь протяженность не более метра и наклон менее 90 градусов. Для других целей подойдет прямоточный дымоход.

  • Грибок для завершающей верхней части дымохода.
  • Проходной стакан.
  • Теплоизоляционный материал.
  • Жаростойкий герметик (Советуем подробнее прочитать о применении жаростойких герметиков на нашем сайте).

Коленчатый и обычный дымоход должны иметь общую вертикальную часть не менее высоты самой постройки с добавлением возвышения над перекрытием 0,5-1,5 м в зависимости от того, плоская это крыша или имеющая конек

Дымоход для буржуйки своими руками

Наиболее простой для самостоятельного возведения вариант предполагает:

  • Последовательное вертикальное прикрепление труб друг к другу, начиная от отверстия для дымохода в печи.

Для соединения частей трубы понадобятся сварочный аппарат и защитная одежда

  • Заполнение швов герметиком.
  • Создание отверстия в перекрытии или крыше, удаление из него утеплителя.

Расстояние от буржуйки до первого колена дымохода должно быть не менее метра. Только так дым будет хорошо выходить, а не скапливаться в помещении

  • Установка проходного стакана в проделанное отверстие.

Потолочно-проходной узел можно приобрести в магазине, либо изготовить самостоятельно по приведенному чертежу, где d — диаметр трубы дымохода.

  • Установка труб наружной части дымохода с утеплением. Для этой цели подходит слой битума с утеплителем.
  • Монтаж оголовка на верхней части дымохода.

Если все работы произведены правильно и внимательно, можно использовать построенную конструкцию по назначению.

На схеме показан монтаж дымохода с выводом через стену

Особые моменты монтажа и использования дымохода буржуйки в гараже

Выделенные правила касаются пожарной и личной безопасности:

  • В помещении гаража должна быть установлена либо обеспечена естественным образом хорошая система вентиляции.
  • Для интенсивного бесперебойного горения в комнату должен поступать воздух, поэтому при работе буржуйки стоит держать дверцу приоткрытой.

Совет: Прежде чем в полную мощь использовать буржуйку, стоит проверить ее и дымоход, добавив небольшое количество топлива.

Если эксплуатация переносной буржуйки предполагает применение на улице, для создания дымохода стоит использовать сталь с антикоррозийными свойствами.

  • Рядом с работающей буржуйкой, как и в обычных условиях, не должно быть легко деформирующихся под действием тепла предметов.
  • Топливо и другие легковоспламеняющиеся вещества и предметы стоит хранить в отдалении в специально отведенных для этого местах.
Этот материал отлично дополнят следующие публикации:
  • Обзор дымоходов для печи из различных материалов
  • Правила установки дымоходов: выводим дымоходную трубу через стену

Простой уход за дымоходом для буржуйки

Для увеличения срока службы агрегата и правильной его работы нужно каждый год перед началом сезона выполнять малозатруднительные работы:

  • Осматривать дымоход на предмет наличия дефектов, образованных за счет появления ржавчины или других причин.
  • При необходимости два раза в год прочищать внутреннюю часть дымохода от сажи. Механическое очищение с помощью ерша и гири для подобного дымохода не слишком подходит, поэтому лучше применять особые химические вещества, сжигаемые вместе с топливом и способствующие удалению сажи.

Видео: установка и монтаж дымохода для буржуйки

Соблюдая все правила во время строительства и использования дымохода буржуйки, можно получить полноценную систему отопления, способную безопасно обогреть и гараж, и целый дом.

kamin-maker.ru

Дымоход для буржуйки в гараже или мастерской: монтаж своими руками

Буржуйка — это металлическая переносная печь длительного горения. Используется в быту с давних времен. В настоящее время она не утратила свою актуальность. Ее устанавливают в гаражах, мастерских, летних домиках и дачах, не только как отопительный прибор, но и как элемент декора. Современные дизайнерские решения вполне позволяют установить печку даже в элитном доме.

Но простота конструкции не говорит о том, что при установке можно относиться халатно к обустройству места монтажа дымохода для печки буржуйки. Перед тем как поставить печь необходимо сделать основание, то есть проложить под нее огнеупорный материал, чтобы случайно упавшие угольки и тепло от печи не вызвали пожар. Далее нужно выбрать место, где пройдет дымоход для буржуйки в гараже или ином помещении.

Буржуйка по сей день остается очень популярным видом печи длительного горения

Выбор места под дымоход

Первым встает вопрос, из чего сделать дымоход для буржуйки. Обычно материал на изготовление дымохода для печки буржуйки подбирается согласно его назначению. Для переносной печи нет смысла обустраивать кирпичные сооружения, достаточно взять металлическую или асбестовую трубу. Но лучше посоветоваться со специалистом, как правильно сделать дымоход для буржуйки.

Прежде чем начать собирать конструкцию, лучше снять все размеры и сделать хотя бы набросок. Так как дымоход для буржуйки подвесная конструкция и все повороты и места соединения желательно продумать заранее. Особенное внимание необходимо уделить местам прохождения сквозь стены, потолки и кровлю, а также просчитать количество и форму изгибов, определить длину дымохода для буржуйки.

На сегодняшний день в строительных магазинах можно подобрать трубу и колена любого диаметра для сборки дымохода, главное, как рассчитать дымоход для буржуйки, правильно определить его диаметр. В печках заводского производства уже существует небольшой отрезок выходной трубы, поэтому подобрать диаметр дымохода для буржуйки просто. Составляющие комплектуем согласно конструкции, так как существует 3 вида вывода дымохода:

  • в стене под потолком. Самая оптимальная конструкция. Дымоход буржуйки внутри помещения играет роль отопительного прибора и минимум соприкосновений с другими поверхностями. И после демонтажа можно просто поставить вентиляционную решетку. Обычно вывод дымохода для буржуйки через стену делают на высоте 20-25 см от потолка;
  • в потолке. Довольно затратная конструкция, так как, необходимо пройдя потолок не попасть в стропильную систему. Далее провести трубу, прорезав кровлю так, чтобы впоследствии по трубе не текла вода. В случае двухэтажного строения добавится дырка между этажами. Проводя все эти работы необходимо учитывать пожара безопасность;
  • в стене на уровне выхода из буржуйки. Самый пожара безопасный способ, так как весь дымоход находится снаружи. Но он имеет ряд недостатков, главным из которых является быстрое остывание трубы. В связи с этим, холодный воздух вытягивает тепло с печи и в последующем из помещения. То есть после того как печь прогорела, необходимо перекрывать дымоход, Чтобы через него не выстудить помещение.

При обустройстве дымохода для буржуйки в гараже или мастерской, чаще выбирают первый метод, как самый эффективный.

Монтаж дымохода своими руками

Мало кто согласится нанимать рабочих, чтобы установить трубу для буржуйки. В этом деле все специалисты, но редко кто задумывается, что конструкция должна быть герметичной, пожаробезопасной и главное, с хорошей тягой, чтобы не задыхаться от угарных газов. Мало кому известно как сделать правильный дымоход для буржуйки. В связи с этим при изготовлении и монтаже дымохода для буржуйки своими руками следует придерживаться 5 основных правил:

  1. соблюдение противопожарной безопасности. Все места примыкания или соприкасания дымохода с другими поверхностями, обработать огнеупорными смесями и установить противопожарную изоляцию;
  2. собрать трубу из 2-х или 3-х частей, а не цельнометаллическую. Это делается на случай прогорания или демонтажа для облегчения замены устаревших элементов;
  3. при выводе через стену произвести точные замеры и заказать угловые элементы в профессиональном сервисе. Такие элемента самостоятельно изготовить невозможно. Поэтому лучше не рисковать;
  4. выводить прямую трубу через потолок. Такая конструкция наиболее применима к гаражу или мастерской, где практически отсутствует чердачное помещение;
  5. дымоход крепить только при помощи хомутов, никаких сварных соединений, так как в дымоходе постоянно меняется температура и происходит расширение и сужение металла, от чего сварное соединение может лопнуть, особенно в сильные холода.

Подготовив чертеж с учетом расчета дымохода для буржуйки, заготавливаем комплектующие. Здесь понадобится:

  • трубы металлические, желательно толстостенные, необходимой длины, диаметром согласно печному отверстию или расчетам;
  • тройник с заглушкой, которая ставится на свободное ответвление и выполняет функцию ревизии;
  • колпак, устанавливаемый на конце дымохода;
  • герметик жаропрочный, асбестовый шнур и лист для теплоизоляции;
  • битум и песочница.

Для самостоятельного монтажа выбирается самый простой выход дымохода, без колен и изгибов прямой выход через крышу.

Сборку конструкции ведут с двух сторон, главное не промахнуться в отверстиях, поэтому начинают именно с них. Соединение частей трубы должно находиться в 30 см от места прохождения через перекрытия, лучше это сделать на чердаке, чтобы в случае плохого примыкания дым не попал в помещение.

Снизу начинаем с печи. Первый участок около полу метра лучше всего сделать из чугунного отрезка или толстостенной трубы, так как это самое высокотемпературное место подверженное быстрому прогоранию. Далее устанавливаем отрезок, выходящий наружу, предварительно вырезав отверстие в перекрытии.

Обустраивая проходы в потолке, стене и крыше, необходимо не забывать, что труба практически по всей длине нагревается. Поэтому в деревянных перегородках устанавливаются песочницы, выполненные под заказ по диаметру дымохода и заполняемые огнеупорным материалом. Подобный элемент можно сделать самостоятельно. В перекрытии вырезается отверстие на 15-20 см больше диаметра трубы. К внутренней стороне крепится лист асбеста, поверх него лист нержавеющей стали с готовым проходным стаканом под дымоход. После установки трубы в перекрытии, участок находящийся вокруг нее полностью засыпается огнеупорным материалом.

Далее опускаем дымоход через кровлю. Для этого берем кусок жести с проделанным в нем отверстием на 3-4 см большего диаметра, обустраиваем на поверхности кровли и через него опускаем трубу до места соединения. Места сопряжения кровельного покрытия и жести обильно промазываем битумом, а возле трубы проходим жаростойким герметиком. Эти меры необходимы для предохранения от попадания атмосферных осадков внутрь помещения.

На наружный конец дымохода надевается колпак, предохраняющий от попадания осадков и выполняющий роль дефлектора и искрогасителя. Высота трубы должна быть выше уровня конька на 10 и более сантиметров. Во всех местах прохождения через препятствия дымоход должен иметь теплоизоляционную прослойку.

Дымоход готов, но прежде чем его окончательно закрепить, необходимо затопить буржуйку и проверить герметичность и тягу. В случае отсутствия одного из них, необходимо устранять причину, а уж потом фиксировать трубу. Если наружная часть дымохода получилась очень высокой, необходимо установить проволочные растяжки, надежно закрепив, чтобы при сильном ветре или сходе снега с крыши труба не сломалась. Вопрос, как сделать дымоход для буржуйки закрыт.

Полезные советы при обустройстве дымохода

Печка буржуйка, это самый оптимальный отопительный прибор для небольших, редко отапливаемых помещений. И ознакомившись, как правильно сделать дымоход для буржуйки, желательно придерживаться определенных советов:

  • изготавливая сборную трубу внутреннюю часть ее пропустить под наклоном вдоль стены, чтобы теплоотдача шла не только от печи, но и от дымового канала;
  • прямоточный дымоход устанавливать в помещениях, рассчитанных на кратковременное пребывание. Так как при такой конструкции тепло в помещении держится, пока горит печь и это правильный дымоход для буржуйки в гараже, после ухода помещение быстро остывает и не создается испарина на замках и петлях ворот;
  • в местах изгиба необходимо предусмотреть дверцы для ревизии. При помощи троса, ершика и отвеса производить периодическую чистку дымохода от сажи;
  • на стадии составления чертежа дымоотвода печи, постараться избежать прямых углов, чтобы не создавать помех дымовому потоку;
  • ознакомиться, как рассчитать диаметр дымохода для буржуйки, в случае, если она выполнена своими руками. Для этого необходимо определить объем топки умножить на 2,7 и получится внутренний размер в мм;
  • для уменьшения образования сажи наружную часть трубы желательно утеплить;
  • предусмотреть возможность установки заслонки, чтобы уменьшить отток тепла в трубу.

При правильном монтаже и соблюдении правил безопасности и эксплуатации печка буржуйка будет незаменимым источником тепла в любые морозы. А правильный дымоход для буржуйки не предоставит хлопот во время топки.

prohlados.ru

варианты и как сделать своими руками

Любое жилое помещение в холодное время года нуждается в отоплении. Для этих целей человечеством было придумано немало приспособлений, но одним из самых популярных и доступных до сих пор считается простая печь-буржуйка.

Она не занимает много места, легка и мобильна, ее можно использовать для приготовления пищи, а для полноценного функционирования достаточно лишь правильно подготовить место для установки и сделать правильный и безопасный дымоход.

Варианты дымоходов для буржуйки

Буржуйка – переносная печь, поэтому от строительства основательного кирпичного дымохода лучше отказаться. Из прочих вариантов чаще всего можно встретить два решения:

  • Трубы из асбестоцемента. Рассчитаны на эксплуатацию при температурах не выше 300 градусов, поэтому могут применяться лишь в верхней части дымохода. Кроме того, асбестоцемент гораздо тяжелее железа, а его пористая поверхность будет способствовать накоплению сажи внутри дымохода.
  • Металлические трубы. Оптимальными для стандартной буржуйки будут трубы из легированной стали или нержавейки. Толщина материала 0,6-1 мм. Такой дымоход будет достаточно легким и без проблем прослужит 10 и более лет.

Схемы устройства дымохода не предполагают большого разнообразия. Хозяину дома придется выбрать один из трех вариантов:

  • Дымоход выходит через потолок и крышу. Такой вариант представляется достаточно энергоэффективным, поскольку протяженный трубопровод будет выступать в качестве дополнительного источника тепла (это качество может оказаться особенно ценным на втором этаже двухэтажной постройки). В плане монтажа такой вариант достаточно сложен, поскольку придется дополнительно обеспечивать гидроизоляцию в месте выхода трубы через крышу. Кроме того, повышаются требования к пожарной безопасности конструкции.
  • Труба выходит через верхнюю часть стены. Конструкция менее сложна в плане обеспечения тепло- и гидроизоляции. В то же время она обеспечивает неплохой уровень эффективности за счет протяженного участка открытого трубопровода.
  • Дымоход идет через стену в непосредственной близости от буржуйки. Наиболее пожаробезопасный вариант, но в то же время и наименее эффективный. Для обогрева помещения при выборе такой схемы будет требоваться большее количество топлива.

Дымоход для буржуйки своими руками

Если буржуйка будет установлена на открытом воздухе, то устройство дымохода будет заключаться всего лишь в выборе подходящего по высоте и диаметру отрезка трубы. Главная функция дымохода здесь – отводить дым выше уровня человеческого роста, дабы он не причинял дискомфорт.

Если же печь устанавливается в закрытом помещении, сделать дымоход будет несколько сложнее. Обязательно придется устраивать проход через стену или крышу, а также обеспечить должный уровень пожарной безопасности. С другой стороны, работа с железными трубами не представляется очень сложной, поэтому справиться с задачей будет по силам даже не самому опытному мастеру.

Как составить схему дымохода

Определив место установки печи и вариант прохождения дымохода, необходимо составить схему, где будут указаны все элементы конструкции с точными расстояниями между ними. По этой схеме эксперты в строительном магазине помогут подобрать необходимые материалы.

На подготовительном этапе также необходимо определиться с толщиной труб для дымохода. Рассчитать это можно по нехитрой формуле: диаметр трубы должен быть приблизительно в 2,7 раза больше объема (в литрах) камеры сгорания печи. Так, для стандартной буржуйки на 50 литров отлично подойдут трубы диаметром 50 x 2,7 = 135 мм. Трубы меньшего диаметра попросту не смогут обеспечить необходимую тягу.

Это важно! Для возможности легкой и оперативной замены прогоревших участков дымохода, его обязательно стоит сделать разборным. Удобно предусмотреть места стыков конструкции вблизи стен и перекрытий, но не ближе 300 мм от них, и ни в коем случае не внутри.

При планировании высоты дымохода над уровнем крыши необходимо придерживаться нескольких правил:

  • Если труба расположена ближе чем на 50 см от конька, она должна быть выше его уровня также приблизительно на 50 см.
  • Если труба удалена от конька на расстояние 150-300 см, ее допустимо установить на одном с ним уровне.
  • При удалении свыше 300 см, верхняя точка трубы может совпадать с уровнем конька, либо быть чуть ниже его уровня.

Современные модификации буржуек часто комплектуются некоторыми дополнительными элементами, позволяющими повысить их энергоэффективность и безопасность. Это может быть задвижка для регулировки интенсивности горения, система, перерабатывающая выделяемые при горении газы, запор, исключающий возможность задымления и т.п.

Правильный монтаж дымохода

После того как схема дымохода составлена, а необходимые материалы, включая асбестовый шнур и жаростойкий герметик, закуплены и доставлены, можно приступать к процессу монтажа:

  • В первую очередь необходимо подготовить основание, а также обшить стену за печкой и трубой жаростойким материалом. Для этих целей отлично подойдут листы асбеста или фольги.
  • Далее, в соответствии со схемой, в потолке, крыше или стене делаются сквозные отверстия подходящего диаметра. Для деревянных перекрытий можно изготовить или приобрести специальные короба, с диаметром отверстия на 3-5 мм больше диаметра труб дымохода.
  • Буржуйка устанавливается на основание, а на ее патрубок надевается нижний отрезок трубы. Место контакта уплотняется термостойким материалом и надежно фиксируется хомутом.
  • В зависимости от выбранной схемы, далее устанавливается колено или сегмент дымохода, идущий на чердак.

Если производится монтаж дымохода через стену, то на выходящий горизонтальный патрубок следует закрепить колено, придающее ему вертикальное положение. На внешней стороне стены труба закрепляется на уголках или кронштейнах.

Проход через кровлю обрамляется с обеих сторон.

Изнутри накладывается металлическая пластина с соответствующим круглым или овальным (форма зависит от крутизны ската) отверстием. С внешней стороны в обязательном порядке производится гидроизоляция.

Легко и удобно сделать это при помощи специального эластичного блока, который можно надежно закрепить герметиком на любой поверхности, даже на ребристом шифере или ондулине.

После завершения монтажа дымохода, необходимо тщательно обработать герметиком все места стыков и швов. При выборе герметика нужно быть внимательным – подойдут только разновидности, предназначенные для высоких температур. Другие виды под действием жара от буржуйки попросту растают или высохнут.

Завершающим этапом станут финальные испытания системы. Печь затапливается, а дымоход на всей его протяженности тщательно обследуется. Если следов дыма нет, построенной системой отопления можно смело пользоваться.

Обратите внимание! От попадания в буржуйку листвы, снега или дождя защитит металлический грибок, закрепленный на верхушке дымохода.

Уход за дымоходом

Несмотря на кажущуюся простоту и непритязательность конструкции, дымоход для буржуйки будет нуждаться в периодическом внимании. В первую очередь, это должно будет проявляться в регулярном осмотре труб на предмет появления ржавчины, следов прогорания или трещин.

Наличие любого из этих дефектов должно стать сигналом к незамедлительной замене поврежденного участка дымохода. Оставленный без внимания, он рано или поздно превратится в источник опасности для жильцов дома. В лучшем случае, через трещины будет просачиваться дым, в худшем – прогоревший трубопровод может попросту рухнуть.

Не менее важно осуществлять уход за внутренней поверхностью дымохода, на которой в процессе эксплуатации неизменно будет скапливаться сажа и пепел. Наличие толстого слоя сажи может иметь сразу несколько негативных последствий:

  • Уменьшается тяга.
  • Ухудшается нормальный отвод дыма.
  • Конструкция дымохода утяжеляется.

Удалить скопившуюся сажу можно при помощи специальных химических соединений, которые наносятся на дрова. Их компоненты полностью безвредны для здоровья человека, а вот для сажи представляют действительно грозное оружие.

Практически таким же эффектом обладают обыкновенные осиновые дрова. Желательно, чтобы осина понемногу тлела, а не прогорала быстро.

В конструкциях, оборудованных дополнительными элементами, достаточно будет всего лишь прикрыть поддувало.

А вот традиционные способы очистки (металлическая щетка, ядро, ерш, высокие температуры) здесь не подойдут, поскольку тонкое железо может попросту не выдержать.

infotruby.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
