Как рассчитать воздухообмен в помещении – Расчет вентиляции в помещении. Как правильно рассчитать. Калькулятор

Расчет воздухообмена по различным параметрам



Содержание



1. Способы расчета воздухообмена

1.1. По кратностям воздухообмена в зависимости от специфики помещений;

1.2. По площади помещений;

1.3. По количеству пребывающих в помещениях людей.

2. Подбор воздуховода

3. Общие требования к системам вентиляции.





Для того чтобы выбрать необходимую нам систему вентиляции, нужно знать, сколько же воздуха надо подавать или удалять с того или иного помещения, т.е. необходимо узнать воздухообмен в помещении или в группе помещений.

Это позволит выбрать тип и модель вентилятора и произвести расчет воздуховодов.



Нормы воздухообмена различного типа помещений определяется согласно нормам проектирования соответствующих зданий и сооружений (СНиП 31–01-2003, СНиП 2.08.02-89, СНиП 2.09.04-87, СНиП 2.04.05-91, МГСН 3.01-01 “Жилые здания” и др.).

В нормативных документах четко определено, какие должны быть системы вентиляции в тех или иных помещениях, какое оборудование должно в них использоваться и где оно должно располагаться. А также какое количество воздуха, с какими параметрами и по какому принципу должно подаваться и удаляться из них.



Существует несколько способов расчета воздухообмена:



• по кратностям воздухообмена в зависимости от специфики помещений;
• по площади помещений;
• по количеству пребывающих в помещениях людей.



1.1. Расчет по кратностям



Представляет из себя наиболее сложный вариант.  При его выполнении учитывается назначение каждой отдельной комнаты и нормативы по кратности воздухообмена для каждой из них. При этом учитывается температура воздуха в каждом конкретном помещении.

Кратность воздухообмена – это величина, значения которой показывают, какое количество раз в течение одного часа в помещении осуществляется полная замена воздуха. Кратность сильно зависит от объема конкретного помещения.



 Расчетные параметры воздуха и кратность воздухообмена в помещениях следует принимать в соответствии с таблицей 1.

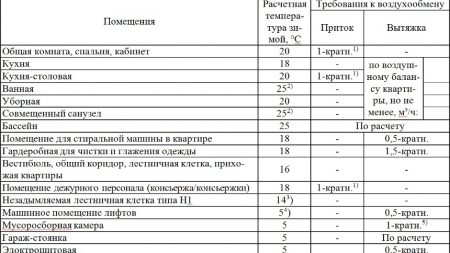

Таблица 1. Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий



№№ п/п	Помещения	Расчетная температура воздуха в холодный период года, °С	Кратность воздухообмена или количество удаляемого воздуха из помещения
			приток	вытяжка
1	2	3	4	5
1	Общая комната (гостиная), спальня, жилая комната общежития 1 )	20 (22) 2)	не менее 30 м 3 /ч на человека
2	Кухня квартиры и общежития
	с электроплитами	16(18) 2)	–	Не менее 60 м 3 /ч
	с газовыми плитами	16(18) 2)	–	Не менее 60 м 3 /ч при 2-конфорочных плитах; не менее 75 м 3 /ч при 3-конфорочных плитах, не менее 90 м 3 /ч при 4-конфорочных плитах
3	Кухня-ниша	16(18) 2)	Механическая приточно-вытяжная по расчету
4	Ванная комната	25	–		25 м 3 /ч
5	Уборная	18	–		25 м 3 /ч
6	Совмещенный санузел	25	–		50 м 3 /ч
7	Совмещенный санузел с индивидуальным подогревом	18	–		50 м 3 /ч
8	Душевая	25	–		5-кратн.
9	Гардеробная комната для чистки и глажения одежды	18	–		1,5-кратн.
10	Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме	16	–		–
11	Вестибюль, общий коридор, передняя, лестничная клетка в общежитии	16	–
12	Постирочная	15	по расчету, но не менее 4-кратн.		7-кратн.
13	Гладильная, сушильная в общежитии	15	по расчету, но не менее 2-кратн.		3-кратн.
14	Кладовые в квартирах (одноквартирных домах), хозяйственные и бельевые в общежитиях	12	–		1,5-кратн
15	Машинное помещение лифтов 3 )	5	–		по расчету, но не менее 0,5-кратн.
16	Мусоросборная камера	5	–		1-кратн (через ствол мусоропровода)
17	Сауна 5 )	16 4 )	–		по расчету
18	Тренажерный зал 5 )	16	–		80 м 3 /ч на человека
19	Биллиардная 5 )	18	–		0,5-кратн.
20	Библиотека, кабинет 5 )	20	–		0,5-кратн.
21	Гараж – стоянка 5 )	5	–		по расчету
22	Бассейн 5 )	25	Механическая приточно-вытяжная по расчету
Примечания. 1. В одной из спален следует предусматривать расчетную температуру воздуха 22°С. 2. Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование. 3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40°С. 4. Температура для расчета дежурного отопления. 5. Расчетные параметры воздуха и кратность воздухообмена указанны для квартир и одноквартирных домов жилища I категории. 6. В угловых помещениях квартир, одноквартирных домов и общежитии расчетную температуру воздуха следует принимать на 2°С выше указанной в таблице (но не выше 22°С). 7. В помещениях общественного назначения общежитий и специализированных квартирных жилых домов для престарелых и семей с инвалидами расчетные параметры воздуха и кратность воздухообмена следует принимать по соответствующим нормативным документам или техническому заданию в зависимости от назначения этих помещений



Таблица 2. Кратность воздухообмена в помещениях  согласно СНиП 31-01-2003

Помещение	Кратность или величина воздухообмена, м3 в час, не менее
	в нерабочем режиме	в режиме обслуживания
Спальная, общая, детская комнаты	0,2	1,0
Библиотека, кабинет	0,2	0,5
Кладовая, бельевая, гардеробная	0,2	0,2
Тренажерный зал, бильярдная	0,2	80 м3
Постирочная, гладильная, сушильная	0,5	90 м3
Кухня с электроплитой	0,5	60 м3
Помещение с газоиспользующим оборудованием	1,0	1,0 + 100 м3 на плиту
Помещение с теплогенераторами и печами на твердом топливе	0,5	1,0 + 100 м3 на плиту
Ванная, душевая, уборная, совмещенный санузел	0,5	25 м3
Сауна	0,5	10 м3 на 1 человека
Машинное отделение лифта	–	По расчету
Автостоянка	1,0	По расчету
Мусоросборная камера	1,0	1,0



Для общих комнат и спален кратность составляет единицу на приток.

В гардеробной – полуторакратный, а в помещении для стиральной машины – полукратный на вытяжку.



Однократный воздухообмен – это когда в течение часа в помещение подали свежий и удалили «отработанный» воздух в количестве, равном одному объему помещения.



Если в таблице не указана какая-либо комната, рассчитайте для нее норму вентиляции жилых помещений по данным 3 куба воздуха в час на 1 кв.



Для жилых комнат, не имеющих естественной вентиляции (например, не открываются окна), на каждого человека «положен» минимальный расход воздушной массы, равный 60 м3/час.

Это касается прежде всего тех помещений, где человек обычно находится в активном, бодрствующем состоянии.

В то же время в спальнях, оборудованных системой естественного проветривания, допускается меньший расход воздуха — от 30 м3/час на каждого человека.



Приточный воздух из жилых помещений должен беспрепятственно перемещаться в подсобные: кухню, туалет, ванную комнату



Формула для расчета вентиляции:

L = n · V,

где L – расход воздуха, м3/ч;
n – нормируемая кратность воздухообмена, ч–1;
V – объем помещения, м3.



Для расчета воздухообмена группы помещений их можно рассматривать как единый воздушный объем, который должен отвечать условию:

ΣLпр = ΣLвыт, т. е. количество подаваемого воздуха должно быть равно количеству удаляемого.





Последовательность расчета вентиляции по кратностям следующая:



1. Считаем объем каждого помещения в доме.



2. Подсчитываем для каждого помещения кратность по формуле: L=n*V.

Для этого предварительно выбираем из таблицы 1 норму по кратности воздухообмена для каждого помещения. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых, например кухня-столовая и то и другое. Прочерк означает, что в данное помещение не нужно подавать (удалять) воздух.

Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому.

В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат мы можем увеличивать до требуемой цифры.

Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3.

Все значения L округляем до 5 в большую сторону, т.е. значения должны быть кратны 5.



3. Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт



4. Составляем уравнение баланса ∑ Lпр = ∑ Lвыт.

Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.





Рассмотрим расчеты на примере.



Дом площадью 146м².

Чтобы провести расчет для вентиляционной системы по кратностям, для начала нужно составить список всех помещений в доме, записать их площадь и высоту потолков.



Например, в доме имеются следующие помещения:

• кухня площадью 20 м²;
• спальня – 24 м²;
• рабочий кабинет – 18 м²;
• гостиная – 42 м²;
• прихожая – 10 м²;
• туалет – 2 м²;
• ванная – 4 м².

Высота потолков равна 3,5 м.



Узнаем объем каждой комнаты:

Умножаем высоту на площадь комнаты, получаем объем, измеряемый в кубометрах (метрах кубических, м3).   Можно узнайть объем каждой комнаты умножив длину, высоту и ширину стен.



• кухня – 70 м³;
• спальня – 84 м³;
• рабочий кабинет – 63 м³;
• гостиная – 147 м³;
• прихожая – 35 м³;
• туалет – 7 м³;
• ванная – 14 м³.



Используя таблицу “Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданийнужно”  произведем  расчёт необходимый объем воздуха помещений по формуле

L=n*V, где n – нормируемая кратность воздухообмена, час–1; V – объем помещения, м³, увеличив каждый показатель до значения, кратного пяти.



Если в таблице стоит прочерк, значит комната не нуждается в вентилировании. Для большинства комнат можно делать только приток или вытяжку.



Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому.



• кухня – 70 м³  – не менее 90 м³;
• спальня – 84 м³ х1 = 85 м³;
• рабочий кабинет – 63 м3 х 1= 65 м³ ;
• гостиная – 130 м³;  Гостиная не указана в таблице, рассчитаем для нее норму вентиляции жилых помещений по данным 3 куба воздуха в час на 1 кв. м, то есть по формуле: L=S*3, где S является площадью комнаты.
• прихожая –  в таблице стоит прочерк, значит комната не нуждается в вентилировании;
• туалет – 7 м³ – не менее 50 м³;
• ванная – 14 м³ – не менее 25 м³.



Теперь нужно отдельно суммировать сведения по помещениям, в которых осуществляется приток воздуха, и отдельно — комнаты, где установлены вытяжные вентиляционные устройства.



Для удобства записываем данные в таблицу:



Помещение	Lпр, м3/час	Lвыт, м3/час
Кухня	–	≥90
Спальня	85	–
Рабочий кабинет	65	–
Гостиная	130	–
Прихожая	–	–
Туалет	–	≥50
Ванная	–	≥25
∑ L	∑ Lпр = 280	∑ Lвыт = ≥ 165



Теперь следует сравнить полученные суммы.



Очевидно, что необходимый приток превышает вытяжку на 115 м³/ч.

∑ Lпр = ∑ Lвыт:280<165 м³/час,



В итоге у вас должно сойтись уравнение объема притока и объема вытяжки. Если этого не произошло, число воздухообмена в этих помещениях можно увеличить до необходимого показателя.



Рекомендуется осуществлять распределение равномерно, по всем помещениям. Можно прибавить значения вытяжки для тех комнат, где требуется более сильная вентиляция или там, где значения были минимально допустимые – в санузле и кухне.

Важно распределить движение потоков воздуха таким образом, чтобы в доме не оставалась влага, не застаивались различные запахи.



В данном случае увеличиим показатель по кухне на 115 м3/час.



После правок результаты расчета будут выглядеть следующим образом:



Помещение	Lпр, м3/час	Lвыт, м3/час
Кухня	–	205
Спальня	85	–
Рабочий кабинет	65	–
Гостиная	130	–
Прихожая	–	–
Туалет	–	≥50
Ванная	–	≥25
∑ L	∑ Lпр = 280	∑ Lвыт =280



Теперь уравнение воздушных балансов ∑ Lпр = ∑ Lвыт выполняется.



Объемы по притоку и вытяжке равны, что соответствует требованиям при расчетах воздухообмена по кратностям.



Расчет по площади помещения



Наиболее простой метод расчета. Он производится на основании норм, которые регламентируют подачу свежего воздуха для жилых помещений в размере 3 м3/час на 1 м2 площади пространства.
Т.е. за основу принимается следующая норма: каждый час в дом должно поступать по три кубических метра свежего воздуха на каждый квадратный метр площади.

Количество людей, которые постоянно проживают в доме, при этом не учитывается.

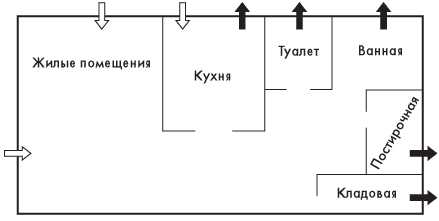

Воздух поступает через спальню и гостиную, а удаляется из кухни и санузла



Рассмотрим расчеты на примере.

Есть дом площадью 146 м².

Считаем воздухообмен по формуле: ∑ L= ∑ Lпр= ∑ Lвыт =∑ Sпомещения х 3.

∑ Lвыт 3=146 х 3=438м³/час.



Расчет по санитарно-гигиеническим нормам



В этом случае для вычислений используют не площадь, а данные о количестве постоянных и временных жильцов. Для каждого постоянно проживающего необходимо обеспечить приток свежего воздуха в  в размере 60 м³/час. Если в помещении регулярно присутствуют временные посетители, то на каждого такого человека нужно прибавить еще по 20 м³/час.




Рассмотрим расчеты на примере.



Условия остаются прежние. Дом площадью 146м2. Только добавим информацию, что в доме живут два человека и еще двое пребывают в помещении нерегулярно.

В доме имеются следующие помещения:

• кухня площадью – 20 м²;
• спальня – 24 м²;
• рабочий кабинет – 18 м²;
• гостиная – 42 м²;
• прихожая – 10 м²;
• туалет – 2 м²;
• ванная – 4 м².





Расчет выполняется отдельно для каждого помещения в соответствии с нормой 60 куб.м\чел для постоянных жильцов и 20 куб.м\час для временных посетителей. Для гостиной принимаем двух постоянных жителей и двух временных (как правило, количество постоянных и временных людей, определяется техническим заданием заказчика).

• Спальня — 2 чел * 60 = 120 м³\час;
• Рабочий кабинет — 1 чел. * 60 = 60 м³\час;
• Гостиная 2 чел * 60 + 2 чел * 20 = 160 м³\час;



Для количества постоянных и временных обитателей дома не существует каких-то строгих правил, эти цифры определяются исходя из реальной ситуации и здравого смысла.

Вытяжку рассчитывают по нормам, изложенным в таблице, приведенной выше, и увеличивают до суммарного показателя по притоку:

•  Кухня — 20 м³ – не менее 90 куб.м³/ч;
• Туалет  — 2 м² – не менее 50 куб.м³/ч;
• Ванная — 4 м³ – не менее 50 куб.м³/ч.



Для удобства записываем данные в таблицу:



Помещение	Lпр, м3/час	Lвыт, м3/час
Кухня	–	≥90
Спальня	120	–
Рабочий кабинет	60	–
Гостиная	160	–
Прихожая	–	–
Туалет	–	≥50
Ванная	–	≥25
∑ L	∑ Lпр = 340	∑ Lвыт = ≥ 165



Из табоицы видно, что количество приточного воздуха превышает вытяжной на 175 м³/час. Поэтому количество вытяжного воздуха необходимо увеличить на 175 м3/час. Его можно равномерно распределить между кухней, санузлом и ванной, а можно подать в одно из этих трех помещений, например кухню. Т.е. в таблице изменится Lвыт.кухня и составит Lвыт.кухня=265 м³/час.



Помещение	Lпр, м3/час	Lвыт, м3/час
Кухня	–	≥265
Спальня	120	–
Рабочий кабинет	60	–
Гостиная	160	–
Прихожая	–	–
Туалет	–	≥50
Ванная	–	≥25
∑ L	∑ Lпр = 340	∑ Lвыт = ≥ 340



Из спальни, кабинета и гостинной воздух будет перетекать в ванную, санузел и кухню, а оттуда посредством вытяжных вентиляторов (если они установлены) или естественной тяги удалятся из квартиры.

Такое перетекание необходимо для предотвращения распространения неприятных запахов и влаги.

Таким образом, уравнение воздушных балансов ∑ Lпр = ∑ Lвыт: 340=340 м³/час – выполняется.





Сравнение расчетов



Из всех вышепредложенных примеров видно, что значение воздухообмена в каждом из вариантов разное.



(∑ Lвыт1=280 м³/час < ∑ Lвыт3=340 м³/час < ∑ Lвыт2=438 м³/час).



Все три варианта являются правильными согласно норм.



Однако, первый третий более простые и дешевые в реализации, а второй немного дороже, но создает более комфортные условия для человека.

Как правило, при проектировании выбор варианта расчета зависит от желания заказчика, точнее от его бюджета.





Подбор воздуховода



Мы посчитали воздухообмен, теперь  можем выбрать схему реализации системы вентиляции и произвести расчет воздуховодов системы вентиляции.

Для вентиляционных систем используют прямоугольные и круглые воздуховоды. Если вы выбираете прямоугольный воздуховод, следите, чтобы соотношение сторон не превышало 3:1, иначе вентиляция будет постоянно шуметь, а давление в ней будет недостаточно высокое (не будет тяги).

Кроме этого, при выборе необходимо учитывать, что нормальная скорость в магистрали должна достигать около 5 м/с (в ответвлениях примерно 3 м/с). Чтобы определить необходимые размеры сечения, воспользуйтесь диаграммой ниже – на ней изображена зависимость размера сечения от расхода воздуха и скорости его движения.

Горизонталями отмечен расход воздуха, вертикалями – скорость, косыми линиями – соответствующие размеры воздуховода.





                 Диаграмма зависимости сечения воздуховодов от скорости и расхода воздуха



На диаграмме горизонтальные линии отображают значение расхода воздуха, а вертикальные линии – скорость.

Косые линии соответствуют размерам воздуховодов.

Подбираем сечение ответвлений магистрального воздуховода (которые заходят непосредственно в каждую комнату) и самого магистрального воздуховода для подачи воздуха расходом L=438 м3/час.

Если воздуховод с естественной вытяжкой воздуха, то нормируемая скорость движения воздуха в нем не должна превышать 1м/час. Если же воздуховод с постоянно работающей механической вытяжкой воздуха, то скорость движения воздуха в нем выше и не должна превышать 3 м/с (для ответвлений) и 5 м/с для магистрального воздуховода.

Подбираем сечение воздуховода при постоянно работающей механической вытяжке воздуха.

Слева и справа на диаграмме обозначены расходы, выбираем наш (438 м3/час).

Далее, движемся по горизонтали до пересечения с вертикальной линией соответствующей значению 5 м/с (для максимального воздуховода).

Теперь, по линии скорости опускаемся вниз до пересечения с ближайшей линией сечения.

Получили, что сечение нужного нам магистрального воздуховода 160х160 мм или Ø180 мм.

Для подбора сечения ответвления движемся от о расхода 438 м3/час по прямой до пересечения со скоростью 3 м3/час.

Получаем сечение ответвления 200х200 мм или Ø 225 мм.

Эти диаметры будут достаточными при установке только одного вытяжного канала, например на кухне.

Если же в доме будет установлено 3 вытяжных вентканала, например в кухне, санузле и ванной комнате (помещения с самым загрязненным воздухом), то суммарный расход воздуха, который нужно отвести мы делим на количество вытяжных каналов, т. е. на 3. И уже на эту цифру подбираем сечение воздуховодов.


Данная диаграмма подходит только для подбора сечений механической вытяжки.



Если в доме есть бассейн необходимо использовать системы осушения воздуха, возможна система осушения воздуха с подмесом свежего воздуха.

Использование осушителей — это наиболее простой и, соответственно, более дешевый способ.



Общие требования к системам вентиляции.

• Вытяжной воздух выбрасываем наружу выше кровли. При естественной вытяжной вентиляции, все каналы выводят выше кровли. При механической вытяжной вентиляции – воздуховод так же выводят выше кровли либо внутри здания, либо снаружи.
• Забор свежего воздуха при механической системе приточной вентиляции осуществляется с помощью заборной решетки. Ее необходимо размещать минимум на два метра выше уровня земли.
• Движение воздуха необходимо организовывать таким образом, чтобы воздух из жилых помещений двигался в направлении помещений с выделением вредностей (санузел, ванная, кухня).

vent-sys.ru

Расчет вентиляции помещения – формулы и общепринятые нормы + Видео

Расчет вентиляции помещения – в чем основная задача?

Система вентиляции городских квартир и загородных домов практически аналогична. Единственным отличием является то, что требования к шумоизоляции в загородных домах несколько выше, потому что шум, создаваемый вентиляционной системой, отчетливо слышен на фоне сельской тишины и умиротворения.

Расчет любой системы вентиляции необходимо начинать с вычисления ее производительности. Перед тем, как рассчитать воздухообмен, необходимо узнать площадь здания и его назначение, а также количество людей, находящихся в нем на протяжении длительного времени.

Для жилых помещений нормальная кратность воздухообмена равна единице, а для рабочих это значение должно быть минимум в два раза выше. Данная величина показывает количество полных смен воздушных масс в помещении за час.

Как рассчитать воздухообмен – приведем основные формулы

Требования к вентиляции помещений гласят, что в жилых комнатах, где отсутствует естественное проветривание, расход воздуха на одного человека должен быть не меньше 60 м³/ч. При расчете следует учитывать только тех людей, которые находятся в помещении в течение длительного времени.

Чтобы рассчитать требуемый расход, необходимо вычислить значения производительности воздухообмена по кратности и по количеству человек. Рассчитывать воздухообмен по количеству человек нужно по формуле L = N_xL_norm, где

• L – необходимая производительность вентиляционной системы;
• N – количество человек;
• Lnorm – расход воздуха на человека (60 м³/ч).

Кратность воздухообмена рассчитывается по формуле L = S_xH_xn, где

• L – необходимая производительность вентиляционной системы;
• S – площадь вентилируемого помещения;
• H – высота вентилируемого помещения;
• n – кратность воздухообмена согласно нормам (1-2 для жилых, 2-3 для рабочих комнат)

Произведя необходимые расчеты и выбрав большее из этих значений, можно получить величину требуемого воздухообмена помещения. Сложив значения требуемого воздухообмена всех помещений, можно получить общую производительность вентиляционной системы конкретного здания.

Требования к вентиляции помещений и особенности «чистых» комнат

Таблица воздухообмена нормирует данные значения для определенных типов зданий:

• для жилых помещений: 100-500 м³/ч
• для загородных домов: 500-2000 м³/ч
• для рабочих помещений: 1000-10000 м³/ч

После того, как определена общая производительность системы вентиляции здания, можно начинать проектирование воздухораспределительной системы, которую составляют воздуховоды, дроссель-клапаны, распределители. Схема воздуховодов составляется таким образом, чтобы чистый поток подавался только в те помещения, где длительное время находятся люди.

После этого он попадает в коридор, а оттуда на кухню и в санузлы, где удаляется через систему вытяжной вентиляции. Такая система не дает распространяться загрязненным воздушным массам и неприятным запахам по всему помещению.

Вентиляция чистых помещений распределяет воздух по особой системе. Чистые и охлажденные воздушные массы подаются через систему распределителей, которые находятся над рабочей зоной, а удаляются с помощью напольных вытяжных отверстий.

Таким образом, загрязненный воздух прижимается к поверхности пола массой более тяжелых прибывающих воздушных потоков и удаляется через систему вытяжек. Помещения, в которых необходимо поддержание в атмосфере определенного количества частиц (пыль, аэрозольные частицы, микроорганизмы) называются чистыми.

ogodom.ru

АНО ДПО «УКЦ «УНИВЕРСИТЕТ КЛИМАТА»

Исходные данные:

1. Тепловой баланс помещений составляется по двум периодам года:

по ТП – тёплому периоду

как по явному теплу ΣQ_я, так и по полному теплу ΣQ_п

.

по ХП – холодному периоду

2. Наружные метеорологические условия (для Москвы):

ТП: t_H^„A“ = 22,3 °C;  J _Н^„А“ = 49,4 кДж/кг;

ХП: t _Н^„Б“ = -28 °C;   J_Н^„Б“ = -27,8 кДж/кг.

Расчет поступлений влаги в помещение Σ W.

Температура внутреннего воздуха в помещении:

ТП – t_В не более, чем на 3 °С выше расчетной температуры по параметрам “А”;

ХП – t_В = 18 ÷ 22°С.

РАСЧЕТ.

Расчет начинаем с тёплого периода года ТП, так как воздухообмен при этом получается максимальным.

Последовательность расчета (см. Рисунок 1):

1. На

J-d диаграмму наносим (•)  Н – с параметрами наружного воздуха:

t_Н^„А“ = 22,3 °C;   J_Н^„А“ = 49,4 кДж/кг

и определяем недостающий параметр — абсолютную влажность или влагосодержание d_Н^„А“.

Точка наружного воздуха — (•) Н будет являться и точкой притока — (•) П.

2. Наносим линию постоянной температуры внутреннего воздуха — изотерму t_В

t_В = t_Н^„А“  3 °С = 22,3  3 = 25,5 °C.

3. Определяем тепловое напряжение помещения:

где: V – объём помещения, м³.

4. Исходя из величины теплового напряжения помещения, находим градиент повышения температуры по высоте.

Градиент температуры воздуха по высоте помещений общественных и гражданских зданий.

Тепловая напряженность помещения Qя / Vпом.		grad t, °C / м
кДж / м3	Вт / м3
Более 80	Более 23	0,8 ÷ 1,5
40 ÷ 80	10 ÷ 23	0,3 ÷ 1,2
Менее 40	Менее 10	0 ÷ 0,5

и рассчитываем температуру воздуха, удаляемого из верхней зоны помещения

t_y=t_B + grad t(H-h_p.з.), ºС

где: Н — высота помещения, м;
h_р.з. –  высота рабочей зоны, м.

На J-d диаграмму наносим изотерму уходящего воздуха t_y*.

Внимание! При кратности воздухообмена более 5, принимается t_y=t_B.

5. Определяем численное значение величины тепло-влажностного отношения:

(численное значение величины тепло-влажностного отношения примем 6 200).

На J-d диаграмме через точку 0 на шкале температур проводим линию тепло-влажностного отношения с численным значением 6 200 и проводим луч процесса через точку наружного воздуха — (•)H параллельный линии тепло-влажностного отношения.

Луч процесса пересечёт линии изотерм внутреннего и уходящего воздуха в точке В и в точке У.

Из точки У проводим линию постоянной энтальпии и постоянного влагосодержания.

6. По формулам определяем воздухообмен по полному теплу

и по влагосодержанию

Полученные численные значения должны совпадать с точностью ±5%.

7. Вычисляем нормативное количество воздуха, требуемое для людей находящихся в помещении.

Минимальная подача наружного воздуха в помещения.

Род зданий	Помещения				Приточные системы
	с естественным проветриванием	без естественного проветривания
	Подача воздуха
Производственные	на 1 чел., м3/ч	на 1 чел., м3/ч	Кратность воздухообмена, ч-1	% от общего воздухообмена не менее
	30*; 20**	60	≥1	—	Без рециркуляции или с рециркуляцией при кратности 10 ч-1 и более
	—	60 90 120	—	20 15 10	С рециркуляцией при кратности менее 10 ч -1
Общественные и административно-бытовые	По требованиям соответствующих глав СНиПов	60 20***	—	—	—
Жилые	3 м3/ч на 1 м2		—	—	—

Примечание. * При объеме помещения на 1 чел. менее 20 м³

** При объеме помещения на 1 чел. 20 м³ и более
*** Для зрительных и актовых залов, залов совещаний, в которых люди находятся до 3 ч непрерывно.

Дальнейший расчет проводим по большей величине, исходя из п. 6 или минимальной подачи наружного воздуха.

Проводим расчет для ХП.

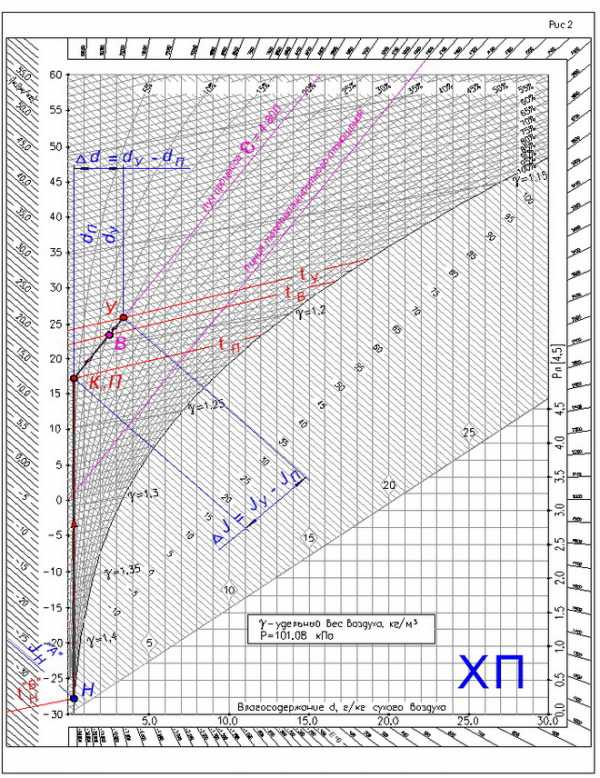

Последовательность расчета (см. рисунок 2):

1. На J-d диаграмму наносим (•) Н — с параметрами наружного воздуха:

t_Н^„Б“ = -28°C;   J_Н^„Б“ = -27,8 кДж/кг

и определяем недостающий параметр — абсолютную влажность или влагосодержание d_Н^„Б“.

2. Принимаем температуру воздуха в помещении.

При наличии тепловых избытков лучше принять верхний предел

t_В = 22°С.

В этом случае стоимость вентиляции будет минимальной.

3. Определяем тепловое напряжение помещения

4. Исходя из величины теплового напряжения помещения, находим градиент повышения температуры по высоте

Градиент температуры воздуха по высоте помещений общественных и гражданских зданий

Тепловая напряженность помещения Qя /Vпом		grad t, °C/м
кДж/м3	Вт/м3
Более 80	Более 23	0,8 ÷ 1,5
40 ÷ 80	10 ÷ 23	0,3 ÷ 1,2
Менее 40	Менее 10	0 ÷ 0,5

и рассчитываем температуру воздуха, удаляемого из верхней зоны помещения

t_y = t_B + grad t(H-h_р.з.), ºС

где: Н — высота помещения, м;
h_р.з. – высота рабочей зоны, м.

На J-d диаграмму наносим изотерму уходящего воздуха t_y.

5. Принимаем, что температура приточного воздуха t_П отличается от внутренней температуры воздуха в помещении t_В не более чем на 5°С.

t_П = t_В – 5 = 22 — 5 = 17°С.

На J-d диаграмму наносим изотерму приточного воздуха .

6. Проводим линию постоянного влагосодержания — d = const из точки наружного воздуха – (•) Н, до изотермы .

Получаем точку — (•) К с параметрами воздуха после нагрева в калорифере.

Одновременно это будет и точка приточного воздуха — (•) П.

6. Определяем величину тепло-влажностного отношения

Для нашего примера примем величину тепло-влажностного отношения

На J-d диаграмме проводим линию тепло-влажностного отношения через (•)0 на шкале температур, а затем через точку приточного воздуха — (•) П проводим параллельную линию линии тепло-влажностного отношения до пересечения с изотермой внутреннего — t_В и уходящего — t_У воздуха. Получаем точки — (•) В и (•) У.

7. По формулам определяем воздухообмен по полному теплу

и по влагосодержанию

Полученные численные значения должны совпадать с точностью ±5%.

8. Полученные величины воздухообменов сравниваются с нормативным воздухообменом и принимается большая из величин.

Внимание!

Если нормативный воздухообмен превышает расчётный, то требуется перерасчёт температуры приточного воздуха.

В конечном итоге мы получили две величины воздухообменов: по ТП и ХП.

Вопрос — как быть?

Варианты решения:

1. Приточную систему рассчитывать на максимальный воздухообмен и установить на электродвигателе вентилятора регулятор частоты вращения, задействованный от температуры внутреннего воздуха. Вытяжную систему выполнить либо с естественной циркуляцией, либо механическую, задействованную от того же регулятора частоты вращения.

Система эффективная, но очень дорогая!

2. Выполнить две приточные установки и две вытяжные установки. Одна приточная и одна вытяжная установка работают в ХП. Приточная система с воздухонагревателем, который рассчитан на подогрев наружного воздуха от параметров “Б” до температуры притока. Вторая пара систем — приточная установка без калорифера, работает только ТП.

3. Выполнить только приточную систему на подачу по ХП и одну вытяжную систему такой же подачи, а воздухообмен в ТП осуществить через открытые окна.

Пример.

В административном здании — помещение атриума, с габаритными размерами в плане:

9 × 20,1 м

и высотой – 6 м

необходимо поддерживать температуру воздуха в рабочей зоне (h = 2 м)

t_В = 23ºС и относительную влажность φ_В = 60%.

Приточный воздух подаётся с температурой t_П = 18ºС.

Полные тепловыделения в помещении составляют

∑Q_полн. = 44 кВт,

явные тепловыделения равны ∑ Q_явн. = 26 кВт,

поступление влаги равны ∑ W = 32 кг/ч.

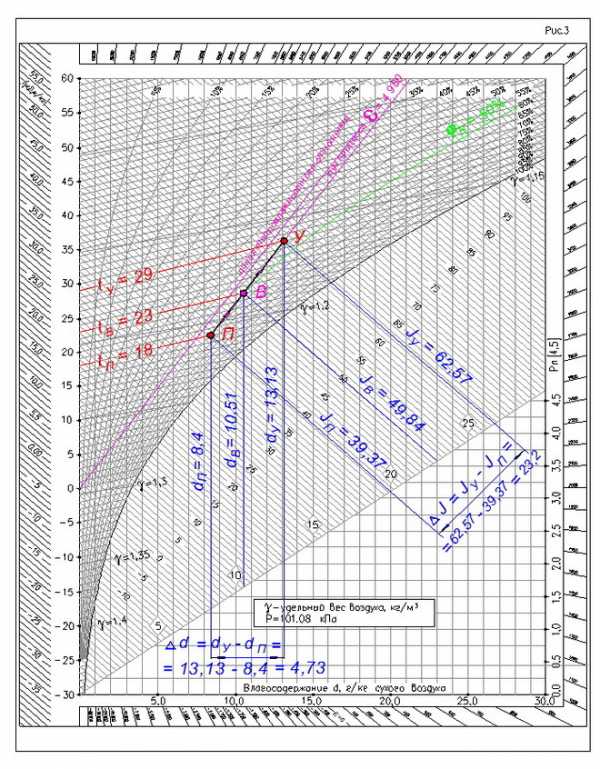

Решение (см. рисунок 3).

Для определения величины углового коэффициента необходимо привести все параметры согласно J – d диаграмме.

∑ Q_полн. = 44 кВт × 3600 = 158400 кДж/кг.

Исходя из этого, угловой коэффициент равен

Определяем тепловое напряжение помещения

Градиент температуры воздуха по высоте помещения составит (определяем по таблице)

grad t = 1,5ºС.

Тогда, температура уходящего воздуха равна

t_У = t_В + grad t( H — h_р.з.) = 23 + 1,5 ( 6 — 2 ) = 29  ºС.

На J — d диаграмме находим точку В с параметрами внутреннего воздуха (•) В:

t_В = 23ºС;    φ_В = 60%.

Проводим линию тепло-влажностного отношения с численным значением 4950 через точку 0 шкалы температур и, параллельно этой линии проводим наш луч процесса через точку внутреннего воздуха — (•) В.

Так как, температура приточного воздуха t_П = 18ºС, то точка притока П будет определяться, как пересечение луча процесса и изотермы t_П = 18ºС.

Точка уходящего воздуха У лежит на пересечении луча процесса и изотермы t_У = 29 ºС.

Получаем параметры реперных точек:

В t_В = 23ºС;    φ_В = 60%;   d_В = 10,51 г/кг;    J_В = 49,84 кДж/кг;

П t_П = 18ºС;    d_П = 8,4 г/кг;    J_П = 39,37 кДж/кг;

У t_У = 29ºС;    d_У = 13,13 г/кг;    J_У = 62,57 кДж/кг.

Определяем расход приточного воздуха:

• по теплосодержанию

• по влагосодержанию

т.е. мы получим практически одинаковый расход приточного воздуха.

Определяем кратность воздухообмена по притоку

Таким образом, кратность воздухообмена по притоку составляет менее 5.

Так как, кратность воздухообмена по притоку составляет больше 5, то необходимо выполнить расчет из условия, что уходящую температуру внутреннего воздуха t_У необходимо принимать равной внутренней температуре воздуха в помещении t_В, т.е.

t_У = t_В

и формула для определения количества воздуха приняла бы вид:

• по теплосодержанию

• по влагосодержанию

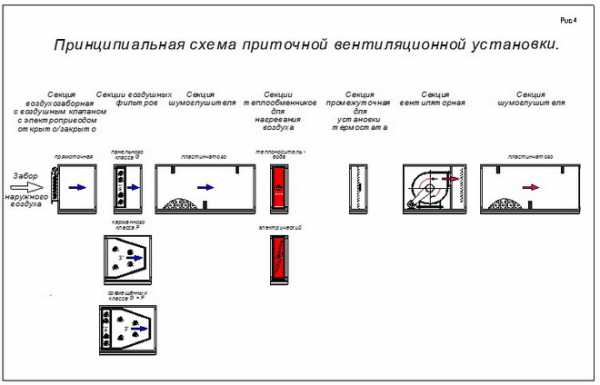

Принципиальную схему приточной вентиляционной установки смотри рисунок 4.

www.hvac-school.ru

Расчет нормы кратности воздухообмена помещения

Содержание статьи:

Правильный процесс циркуляции воздуха обеспечивается нормальной вентиляционной системой в помещении, одним из критериев определения которой, является кратность воздухообмена.

Процесс вентиляции в помещениях производится за счет того, что загрязненный воздух исключается из рабочей области, благодаря естественной вытяжной вентиляционной системе канального типа.

Показатель воздухообмена

Процесс воздухообмена в здании

Характер воздухообмена в помещении напрямую зависит от типа постройки:

• промышленное назначение;
• «бытовка»;
• коммерческое помещение.

Для каждого из типов помещения представлен регламентированный показатель кратности воздухообмена.

Расчет воздухообмена учитывает тип и характеристики техники, применяемой в помещении:

• Производственный тип вентиляторов;
• Бытовая система вентиляции;
• Целостная вытяжная вентиляционная система;
• Применение рекуперации, рециркуляции или ПВС;
• Специализированные климатические кондиционеры.

Нормы кратности

Обустройство вытяжной вентиляции в помещении

При обустройстве вентиляционной системы, понадобится рассчитать количество воздуха в рабочей области на протяжении часа, для этого выделяют несколько основных методик определения нормы. Определяя кратность воздухообмена, наиболее надежный и актуальный способ базируется на выборе показателя нормы, исходя из типа и назначения здания.
По таблице расчетных данных, показатель кратности находится по формуле:

L = V_пом * K_р (м3/ч),

в которой L– данные полноценного процесса воздухообмена; V_пом – рассчитываемый объем здания, м3; K_р – показатель кратности (табличный).

Нормы по назначению построек определяются исходя из данных специализированной проектной документации зданий и сооружений, в которых указывается кратность воздухообмена:

• СНиП 2.08.01-89;
• СНиП 2.08.02-89;
• СНиП 2.09.04-87;
• СНиП 2.04.05-91.

Таблица 1. Данные воздуха и показатели кратности процесса воздухообмена в жилых зданиях (расчетные) (СНиП 2.08.01-89*)

Назначение постройки	Данные по «t»	Показатель кратности
		Вытяжка, (м3/ч)
Квартира	18 (20)	3
Жилое помещение с «t» меньше – 31°С	20 (22)	3
Кухня: с электрическими приборами с техникой, на газу	18	60 75 90
Ванная комната (раздельная)	25	25
Уборная комната (раздельная)	18	25
Cан. узел+душевая	25	50
Душевое отделение (соединенное)	25	5
Уборная комната (соединенная)	16	25 (на 1 писсуар)
Гардеробная зона	18	1,5
Коридор в многоквартирном панельном доме	18	–
Лестничный пролет	16	–
Помещения для проведения культмассовых мероприятий	18	1
Помещение для стирки и чистки	15	7
Отделения для организации и хранения белья, индивидуальных вещей, спортивных принадлежностей и хозтоваров	12	0,5
Медицинский изолятор	20	1
Ремонтные боксы лифтов	5	0,5
Отделение сбора мусора в панельных многоквартирных домах и общежитиях	5	1

Для жилых зданий и сооружений, расположенных в угловой части, такое значение кратности стоит брать при расчетах – на 2 градуса выше, регламентированной в таблице нормы.

В отделении машинного лифта, «t» воздухообмена не должна превышать 40 градусов, летом.

Для пожилых людей и граждан с ограниченными возможностями, предусмотрена отличная от нормы кратность воздухообмена.

Углубленные расчеты воздухообмена

Система воздухообмена в вентиляции общеобменного типа

Для проверки показателей, предлагается углубленный расчет воздухообмена. В уравнение удельного расчета используются данные на 1 ч., за основу берется «V» помещения, предусмотренный на 1 субъекта (по нормали):

L = L1 * NL (м3/ч),

где «L1» – расчетный объем (нормаль) для одного субъекта, м3/ч*чел;  «NL» – суммарное кол-во субъектов, находящихся в здании в одно и то же время.

Нормы предполагают регламентированное значение воздуха, в м3/час:

• «20» – при минимальной активности;
• «45» – при небольших физических нагрузках;
• «60» – при усиленной активности.

Также, расчетные данные, позволяют определить и подобрать наиболее оптимальную климатическую технику, учитывая данные помещения по характеру вентиляции и кондиционированию:

• удельный расчет на одну единицу техники;
• определение расчетного показателя на единицу площади.

Особенности расчета воздухообмена в помещении

Перед обустройством вентиляционной системы в помещении необходимо определить, как именно будет проходить процесс воздухообмена. Так, в большинстве случаев предусматривается непосредственный выброс воздуха сквозь стенку наружу. Это происходит за счет осевого вентилятора или системы разветвленных воздуховодов, с применением специального вентиляционного патрубка или центробежной улитки.

Исходя из полученных значений, выбирается оборудование в помещение.

Также немаловажное значение имеет отношение габаритных размеров всей системы к ее удельному количеству пропускаемого материала, и потерь воздуха на каждый погонный метр системы.

Давление, относящееся к потерям в вентиляционной системе, непосредственно связано с потоком воздухообмена в системе патрубков помещения. Эта характеристика играет большую роль, которую необходимо учитывать при вычислении показателя и выборе климатической техники.

При системе воздухообмена в 1000 м3\ч, наиболее оптимальным размером «D» будет, система воздуховода в 200 – 250 мм.

В результате, применяя воздуховод большого диаметра, образовывается достаточно низкий показатель сопротивления и минимальные значения потерь производительности оборудования.

strojdvor.ru

Методика расчета требуемого воздухообмена в квартирах жилого здания повышенной комфортности

Минимальный необходимый воздухообмен, достаточный для поддержания в помещениях требуемого качества воздуха, обеспечивается системой естественной или механической вентиляции путем подачи наружного воздуха и удаления воздуха ассимилировавшего, загрязняющие вещества в помещениях. При этом учитывается не только площадь или объем помещения, но и количество людей, находящихся в помещении, а так же режим работы помещений ( постоянный, максимальный или минимальный).

В таблице представлены нормы удельного воздухообмена на одного человека или на 1 м³ помещения.

Помещения	Режим работы	Норма воздухообмена	Примечание
Жилая зона	Постоянный	Кратность воздухообмена 0,35 l/ч от общего объема квартиры, но не менее 30 м3/(ч чел.) 3 м3/м2 жилых помещений, если общая площадь квартиры не более 20 м2/ чел.	Для расчета расхода воздуха (м3/ч), по кратности объем помещений следует определять по общей площади квартиры. Квартиры с плотным и для воздуха ограждающими конструкциями требует дополнительного притока воздуха для каминов ( по расчету) и механических вытяжек.
Кухни	Постоянный     Максимальный Минимальный	60 м3/ч при электрической плите 90 м3/ч при 4-конфорочной газовой плите 180 м3/ч 30 м3/ч при электрической плите 45 м3/ч при 4-конфорочной газовой плите	Приточный воздух может поступать из жилых помещений2
Ванные комнаты туалеты2	Постоянный   Максимальный   Минимальный	25 м3/ч из каждого помещения 50 м3/ч при совмещенном санузле 90 м3/ч из каждого помещения 120 м3/ч при совмещенном санузле 10 м3/ч из каждого помещения 20 м3/ч при совмещенном санузле	То же
Постирочная	Максимальный Минимальный	Кратность воздухообмена 5 l/ч 1 l/ч
Гардеробная, кладовая	Постоянный	Кратность воздухообмена 1 l/ч
Помещение теплогенератора (вне кухни)	Постоянный	Кратность воздухообмена 1 l/ч

Максимальный режим работы – кухонное оборудование, ванная комната и туалет используются; минимальный режим работы – кухонное оборудование, ванная комната и туалет не используются. Для максимальных режимов следует принимать коэффициент одновременности пользования кухней ванной, туалетом, постирочной К=00,4- 0,5.

Если приточный воздух поступает непосредственно в помещения кухни, ванны или туалета, не следует допускать его перетекание в жилые помещения.

Расчетной величиной воздухообмена является большая величина между притоком и вытяжкой

Схема организации воздухообмена в квартире.



Пример расчета воздухообмена в квартире

I. Исходные данные

Общая площадь квартиры F _общ..= 100 м². Площадь жилых помещений F_жил.=60 м².

Объем квартиры V= 280 м³. Кухня с 4- конфорочной газовой плитой.

II. Расчет воздухообмена.

Воздухообмена производится для трех режимов работы – постоянного, максимального и минимального и для трех вариантов заселенности – 5,4 и 2 человек, проживающих в данной квартире.

Расчет постоянного воздухообмена

1.1 Вариант 1. В квартире проживает 5 человек (заселенность 100/5=20м²/чел L_кухни=90 м³/ч;

а) Объем притока ( в жилые помещения):

по кратности – L_;жил.= 280*0,35=98 м³/ч;

по нормативу L_;жил.= 60* 3 =180 м³/ч;

б) Объем вытяжки (из кухни, ванной комнаты, туалета, кладовой и постирочной):

L_кухни=90 м³/ч;

L_ванны=25 м³/ч;

L_{туалета}=25 м³/ч;

L_клад.=10 м³/ч;

L_постир=20 м³/ч;

∑ L_удал=170 м³/ч;

Расчетный воздухообмен следует принять по объему притока L_расч.=180 м³/ч;

1.2. Вариант 2. В квартире проживает 4 человека ( заселенность 100/4= 25 м²/чел. м²/чел).

а) Объем притока ( в жилые помещения):

по кратности – L_жил280*0,35=98 м³/ч;

по числу проживающих – L_жил.=30*4=120м³/ч.

в) Объем вытяжки – как в варианте 1:

∑ L_удал=170 м³/ч;

Расчетный воздухообмен следует принять по объему вытяжки L_расч.=170 м³/ч;

1.3. Вариант 3. В квартире проживает 2 человека (заселенность 100/2= 50 м²/чел. м²/чел).

а) Объем притока ( в жилые помещения):

по кратности – L_жил280*0,35=98 м³/ч;

по числу проживающих – L_жил.=30*2=60м³/ч.

в) Объем вытяжки – как в варианте 1:

∑ L_удал=170 м³/ч;

Расчетный воздухообмен следует принять по объему вытяжки L_расч= 170 м³/ч;. Результаты занести в столбцы 11 и 12 таблицы организации воздухообмена.

---

Не нашли то, что искали? Воспользуйтесь поиском гугл на сайте:

zdamsam.ru

Как рассчитать вентиляцию в помещении

Как рассчитать воздухообмен в помещении: нормы кратности

Для жилых зданий и сооружений, расположенных в угловой части, такое значение кратности стоит брать при расчетах #8212; на 2 градуса выше, регламентированной в таблице нормы.

В отделении машинного лифта, «t» воздухообмена не должна превышать 40 градусов, летом.

Для пожилых людей и граждан с ограниченными возможностями, предусмотрена отличная от нормы кратность воздухообмена.

Углубленные расчеты воздухообмена

Система воздухообмена в вентиляции общеобменного типа

Для проверки показателей, предлагается углубленный расчет воздухообмена. В уравнение удельного расчета используются данные на 1 ч. за основу берется «V» помещения, предусмотренный на 1 субъекта (по нормали):

где «L1» – расчетный объем (нормаль) для одного субъекта, м3/ч*чел; «NL» – суммарное кол-во субъектов, находящихся в здании в одно и то же время.

Нормы предполагают регламентированное значение воздуха, в м3/час:

• «20» #8212; при минимальной активности;
• «45» #8212; при небольших физических нагрузках;
• «60» #8212; при усиленной активности.

Также, расчетные данные, позволяют определить и подобрать наиболее оптимальную климатическую технику, учитывая данные помещения по характеру вентиляции и кондиционированию:

• удельный расчет на одну единицу техники;
• определение расчетного показателя на единицу площади.

Особенности расчета воздухообмена в помещении

Перед обустройством вентиляционной системы в помещении необходимо определить, как именно будет проходить процесс воздухообмена. Так, в большинстве случаев предусматривается непосредственный выброс воздуха сквозь стенку наружу. Это происходит за счет осевого вентилятора или системы разветвленных воздуховодов, с применением специального вентиляционного патрубка или центробежной улитки.

Исходя из полученных значений, выбирается оборудование в помещение.

Также немаловажное значение имеет отношение габаритных размеров всей системы к ее удельному количеству пропускаемого материала, и потерь воздуха на каждый погонный метр системы.

Давление, относящееся к потерям в вентиляционной системе, непосредственно связано с потоком воздухообмена в системе патрубков помещения. Эта характеристика играет большую роль, которую необходимо учитывать при вычислении показателя и выборе климатической техники.

При системе воздухообмена в 1000 м3\ч, наиболее оптимальным размером «D» будет, система воздуховода в 200 #8212; 250 мм.

В результате, применяя воздуховод большого диаметра, образовывается достаточно низкий показатель сопротивления и минимальные значения потерь производительности оборудования.

Расчет вентиляции помещения

Вентиляция жилых помещений – важный элемент коммунальных систем. Она обустраивается в обязательном порядке. В многоквартирных зданиях монтируется естественная вентиляционная сеть. В частных домах владелец сам выбирает, что ему делать: естественную вентиляцию или принудительную.

Если при строительстве многоэтажного дома расчет вентиляции помещения выполняется специально обученными людьми, то при самостоятельном строительстве приходится необходимые данные искать самостоятельно. Нередки и такие ситуации. Многоквартирный дом стоит уже очень давно. И окна поменялись на пластик. И двери стали герметичными. Старый расчет вентиляции уже не работает, так как нет естественных путей для притока свежего воздуха. Придется что-то поменять, чтобы воздухообмен был достаточным.

Учет производительности вентиляционной системы

Один из важнейших параметров функционирования вентиляции – воздухообмен. Поэтому сначала рассчитывать нужно его. Сей параметр специалисты измеряют в кубометрах в час. Для расчета нужно знать количество комнат, их габариты, назначение, расположение и число окон и дверей.

1. В те комнаты, где чаще всего находятся люди, обязательно должен поступать чистый воздух. Качественное существование возможно лишь при постоянном притоке.

2. В кухне и ванной воздух чаще всего загрязняется. В нем содержатся различные примеси, запахи, повышена влажность. Потому именно в этих помещениях нужно организовать отток отработанных воздушных масс.

3. Коридор не нуждается в отводящих или приточных конструкциях. В этом помещении постоянно открываются/закрываются двери. Поэтому воздухообмен происходит естественным способом.

При строительстве вентиляционной системы в жилом помещении берется в расчет следующий путь воздушных масс: чистые потоки поступают в жилые комнаты, где чаще всего находятся люди. Частично отработанный воздух через коридор проникает на кухню или в ванную. Оттуда – выводится из квартиры.

Учет элементов вентиляционной сети

Воздухораспределительная система должна иметь достаточное количество составных элементов. Чтобы воздух поступал в нужном объеме и выводился бесперебойно. Вентиляционная сеть состоит, в основном, из воздуховодов, поворотов, вентиляционных решеток, переходников и т.п.

Что нужно учесть при составлении схемы воздуховодов?

• Протяженность вентиляционной трассы должна быть минимальной. Но достаточной для обслуживания всех помещений в одном здании.
• Для воздуховодов берутся пластиковые трубы, предназначенные для монтажа вентиляции. Их размера и диаметра должно хватать, чтобы обеспечить полноценный воздухообмен.
• Размер и диаметр каждой ветки вентиляционной сети считается отдельно.

Как рассчитать вентиляцию в помещении?

Нормы вентиляции жилых помещений указаны в государственных нормах и стандартах СНиП 41-01-2003. Есть еще документ МГСН 3.01.01. Но специалисты рекомендуют руководствоваться СНиПом. Этот документ жестче. А потому на выходе результат получится лучше.

В основе расчета лежит определение производительности вентиляции:

Где могут пригодиться эти цифры? Естественное вентилирование в некоторых помещениях затруднено. Причины известны:

• система уже стара, вентиляционные шахты заросли мусором и пылью, а коммунальщики не спешат их чистить;
• чтобы ограничить себя от шума, мы ставим герметичные пластиковые окна, герметизируем дверные коробки.

Результат – естественная вентиляция не справляется с воздухообменом. Не мешало бы добавить принудительные установки. А как подобрать их производительность?

Что еще нужно знать для расчета вентиляции в помещении?

1. За час весь воздух в жилой комнате должен обновиться хотя бы раз.

2. Если такого воздухообмена недостаточно, производится подсчет кратности замены отработанных масс на свежие:

Поработав с двумя формулами, мы получаем два показателя. Для эффективной вентиляции выбираем большее значение.

Расчет естественной и вытяжной системы вентиляции помещения #8212; общие формулы и правила

Необходимость вентиляции помещений как жилых, так и складских, и производственных не поддается сомнению, не обсуждается и в проекте должна присутствовать с самого начала. Отсутствие правильно рассчитанной вентиляции на чертежах является неоспоримым поводом не принимать работу у проектировщиков. Правильный расчет естественной и вытяжной вентиляции помещения обеспечит не только комфорт людям, которые им пользуются, но и необходимый для поддержания помещения в нормальном состоянии микроклимат, ведь постоянная замена воздушных масс препятствует повышению влажности и, как следствие, возникновению ощущения сырости.

Содержание

Расчет естественной вентиляции, которая чаще всего используется в домах и квартирах, возможен только в том случае, если система вентиляции реализована канальным способом, то есть в стенах и перекрытиях предусмотрена система воздуховодов, через которые и осуществляется воздухообмен в здании.

Естественная вентиляция помещения может проводиться также бесканальным способом – проветривание и естественная инфильтрация воздуха через дверные и оконные щели и поры стен. В этом случае процесс вентиляции неорганизован и неконтролируем, а расчет системы вентиляции невозможен, так как часть необходимых для него данных постоянно меняется.

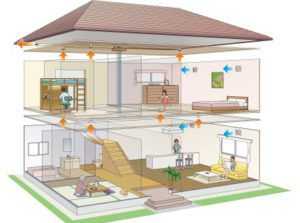

Естественная вентиляция дома основана на свойстве воздуха при нагревании подниматься вверх, в результате чего отработанный теплый воздух выводится через вентиляционное отверстие на крыше дома

Важно! Бесканальный способ вентиляции любых помещений сопровождается значительными теплопотерями, считается низкоэффективным, а в некоторых типах помещений вообще не может быть использован.

Начинается расчет вентиляции дома обычно с определения воздухообмена или производительности по воздуху, которая измеряется в кубометрах в час. Также под рукой должен находиться план объекта с указанием назначения помещений и их площади. Все расчеты стоит проводить, руководствуясь принятыми государственными нормами и стандартами: СНиП 41-01-2003 или МГСН 3.01.01.

Важно! Специалисты обычно используют в расчетах нормы СНиП 41-01-2003. так как они жестче, следовательно, полученный результат больше отвечает интересам заказчика.

Бывает, что в некоторых помещениях естественное проветривание по каким-либо причинам ограничено (старое здание или неправильно спланированная система вентиляции), тем не менее, условия для проживающих в них людей нужно создать как можно более комфортные, для чего и устанавливается принудительная вентиляция.

По этой формуле производится расчет производительности вентиляции

За один час воздух в помещении, где находятся люди, должен полностью обновляться минимум один раз. Если такого обновления недостаточно, необходимо подсчитать, сколько же раз нужно проводить замену отработанного воздуха на свежий. Это называется определением воздухообмена по кратности.

Формула для определения воздухообмена по кратности

В результате вычислений получаются два показателя, из которых специалисты рекомендуют выбирать больший, как максимально соответствующий нормам безопасности.

Если воздух в помещении затхлый и сырой, а проветривание не решает этой проблемы, скорее всего, речь идет о недостаточной естественной вентиляции. В этом случае рекомендуется произвести расчет вытяжной вентиляции, после чего установить вентилятор оптимальной мощности. Мощность вытяжки на кухне зависит от типа используемой газовой плиты: электроплита или 2-комфорочная газовая не будут негативно воздействовать на микроклимат кухни, если мощность вытяжки составляет 60 куб.м/час, для 4-комфорочной газовой плиты мощность вытяжки должна быть не менее 90 куб.м/час. Если в квартире совмещенный санузел, то мощность вытяжной вентиляции должна быть не менее 50 куб.м/час, а для раздельных ванной комнаты и туалета достаточно 25 куб.м/час.

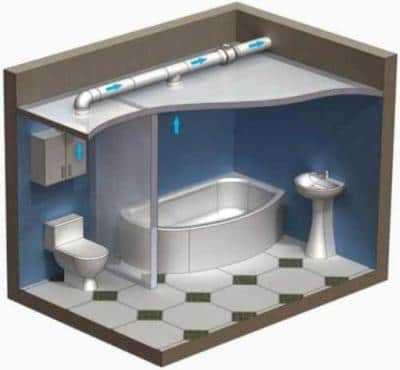

В таком санузле лучше установить два вытяжных вентилятора меньшей мощности, чем один большей, так как ширма является препятствием на пути воздушных масс

В том случае, если мощность вытяжной вентиляции слишком велика, в помещении могут возникнуть сквозняки и проблемы с потерей тепла, поэтому необходимо провести расчет приточной вентиляции, которая должна будет компенсировать работу вытяжной. В жилых домах, коттеджах, квартирах приточная вентиляция может обеспечить, в среднем, двукратный воздухообмен, который можно регулировать при помощи окон, дверей и кондиционеров.

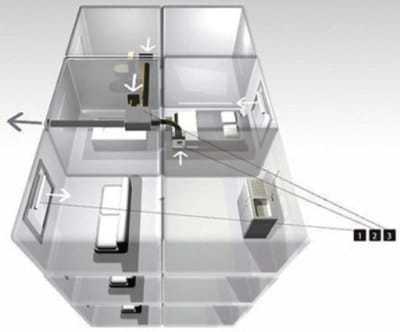

Схема приточно-вытяжной вентиляции наглядно показывает оптимальное расположение вентиляционного оборудования и направления потоков воздуха

Оптимальный расчет приточно-вытяжной вентиляции основан на совпадении показателей, то есть на равновесии между поступающим и выводимым воздухом.

Аэродинамический расчет системы вентиляции проводится для зданий с принудительным воздухообменом, которые состоят из большого количества помещений, и расчет естественной вентиляции помещения показывает, что она не в состоянии обеспечить необходимый воздухообмен для поддержания нормального микроклимата в помещении. Аэродинамический расчет вентиляции применяется при планировании больниц, учебных заведений, офисных зданий, рассчитанных на постоянное присутствие большого количества людей, и доверять выполнение расчетов лучше специалистам, так как правильно построить аксонометрическую проекцию здания и учесть все нюансы человеку без специальных навыков очень тяжело.

Расчет противодымной вентиляции предусматривает создание такой системы воздухообмена, которая в случае опасности сможет заблокировать и ограничить распространение газов, дыма, продуктов горения в помещения, безопасные для людей, а также эвакуационные пути.

Важно! Система противодымной вентиляции эффективна только в начальной стадии пожара, потом она уже не в состоянии обеспечить приток свежего воздуха в необходимых количествах.

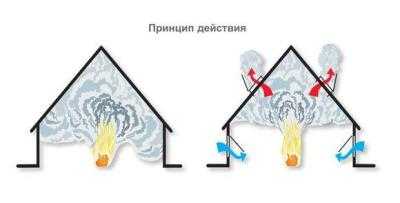

Основная задача противодымной вентиляции #8212; не допустить попадания дыма в помещения, основываясь на действии теплового потока

В жилых помещениях устанавливать противодымную вентиляцию обычно нет необходимости, она нужна лишь в тех промышленных зданиях, где технологический процесс предусматривает применение пожароопасных технологий. Система противодымной вентиляции должна обеспечивать приток свежего воздуха, ограничивающий распространение дыма.

Понравилась статья? поделитесь ей в соц. сетях

Источники: http://strojdvor.ru/ventilyaciya/obsluzhivanie-ventilyaciya/raschet-kratnosti-vozdukhoobmena/, http://stroy-king.ru/raschet-ventilyacii-pomeshheniya.html, http://strmnt.com/dom/comm/d-ventilation/raschet-estestvennoj-i-vytyazhnoj-ventilyacii.html

www.sferatd.ru
