Отопление в доме на два крыла. Какими бывают системы отопления с естественной циркуляцией, как их сделать и что нужно учесть. Схема отопления на два крыла с насосом

В основном для теплообеспечения жилого фонда используется водяное отопление. При его обустройстве монтируют одно – или двухтрубную систему. Во втором случае для функционирования отопления потребуется две трубы. Нагретый теплоноситель по одной из них поступает в радиаторы, а по другой остывшая вода из батареи возвращается в котел.

Плюсы и минусы двухтрубного варианта

С системой отопления в две трубы функционировать могут любые нагревательные котлы на разном виде топлива. При этом циркуляция теплоносителя бывает самотечной или принудительной. Монтируют двухтрубные системы в зданиях разной этажности.

Основной их недостаток связан со способом организации передвижения носителя тепла. По сравнению с однотрубной отопительной конструкцией потребуется большее количество трубной продукции. Расходы на приобретение стройматериалов будут выше, но не намного, поскольку для прокладки двухтрубной системы задействуют трубы и фитинги, имеющие меньший диаметр. А вот времени на выполнение монтажа потребуется действительно больше.


Но вышеописанные отрицательные моменты компенсируются тем, что при прокладке двухтрубной системы отопления на каждый радиатор можно поставить терморегулирующую головку, которая позволяет легко сбалансировать работу конструкции в автоматическом режиме, что недоступно при использовании однотрубного варианта.

На данном устройстве нужно выставить требуемую температуру теплоносителя, и она будет все время поддерживаться с незначительной погрешностью (ее точная величина зависит от модели прибора).

При эксплуатации однотрубной системы имеется возможность регулировать рабочий режим каждого из радиаторов в индивидуальном порядке. Для этого потребуется установить байпас с трехходовым или игольчатым краном, а данное мероприятие усложнит конструкцию и повысит ее стоимость, что сведет на нет экономию как денег на приобретение комплектующих деталей, так и времени на проведение работ.

Еще одним недостатком двухтрубной системы считается невозможность произвести ремонт радиаторов без остановки их функционирования. Чтобы избавиться от этого неудобства, возле каждой батареи на подаче и обратке ставят шаровые краны. Их наличие позволяет перекрыть подачу теплоносителя, снять прибор и отремонтировать его. Все остальные элементы теплоснабжающей конструкции смогут функционировать по-прежнему сколько угодно времени.


У обогрева помещений посредством двухтрубной системы имеется значительное преимущество перед однотрубной: на каждый из радиаторов от котла одновременно поступает горячая вода одинаковой температуры. Несмотря на то, что теплоноситель стремиться двигаться по пути минимального сопротивления и не идти дальше первой батареи, решить проблему может использование термоголовок или кранов, регулирующих интенсивность водяного потока.

Среди других преимуществ следует отметить:

  • минимальные потери давления в системе;
  • легче организовать самотечное теплоснабжение;
  • применение насосных установок меньшей мощности, если используется принудительная циркуляция теплоносителя.

Классификация двухтрубных систем отопления

Отопительные конструкции бывают:

  • открытыми;
  • закрытыми.

В закрытой системе задействуют расширительный бак мембранного типа, благодаря чему она имеет возможность работать при повышенном давлении. Для ее функционирования можно применять в качестве теплоносителя не только воду, но и жидкости с этиленгликолем, имеющие более низкую температуру замерзания, их называют также антифризами.


Чтобы обеспечить нормальную работу оборудования в отопительных конструкциях, нужно использовать составы, разработанные специально для этой цели, а не общего назначения и тем более нельзя применять автомобильные. Это же требование касается и присадок – они должны быть только специализированными.

Особенно важно соблюдать данное правило при эксплуатации современных нагревательных агрегатов с автоматическим управлением. Дело в том, что ремонт такого дорогостоящего оборудования при появлении неполадок не будет гарантийным даже в случаях, когда поломка с качеством теплоносителя не связана.

В верхней точке открытой системы помещают расширительный бак открытого типа. К нему для удаления из системы воздушных пробок подсоединяют патрубок. Иногда этот бачок используют в качестве источника теплой воды для хознужд, но тогда подпитку системы следует сделать автоматической и не применять присадок и добавок.

Что касается безопасности, то предпочтительнее использование закрытых конструкций и поэтому современные отопительные котлы чаще всего разрабатывают именно под них.

Вертикальные и горизонтальные схемы системы

Двухтрубные теплоснабжающие конструкции бывают двух типов:

  1. Вертикальная . Ее обычно применяют в многоэтажных строениях. Двухтрубная вертикальная система отопления нуждается в использовании большого количества трубной продукции, но зато подключение радиаторов на каждом из этажей можно легко выполнить. Главное ее преимущество заключается в автоматическом удалении воздуха – он устремляется к верху и там посредством спускного вентиля или расширительного бачка выходит наружу.
  2. Горизонтальная . Такая система нашла применение в одноэтажных, максимум двухэтажных постройках. Чтобы стравливать из нее воздух, на батареях монтируют так называемые краны Маевского.

Варианты разводки подачи теплоносителя

Системы в зависимости от организации подачи носителей тепла бывают с верхней или нижней разводкой. Когда задействуется схема двухтрубной системы отопления с верхней разводкой, тогда трубопровод прокладывают под потолком, а трубы подачи от него опускают вниз, к радиаторам. Обратку монтируют вдоль напольного покрытия.

Преимущество этого варианта в том, что можно без проблем сделать систему, в которой теплоноситель движется благодаря естественной циркуляции. Дело в том, что за счет перепада высот возникает поток, способный обеспечить требуемую скорость передвижения, для чего нужно обеспечить достаточный угол уклона.


Но схема системы отопления с верхней разводкой стала менее популярной по причине неэстетического вида. Правда, сверху ее можно спрятать под натяжной или подвесной потолок и тогда будут заметны только трубы, идущие к батареям, которые можно убрать в стены.

И нижний, и верхний вариант разводки задействуют в вертикальных двухтрубных конструкциях. В случае нижней разводки подающий трубопровод прокладывают внизу, но выше, чем трубу обратки.

Также можно расположить линию подачи в подвальном или полуподвальном помещении, между чистовым полом и его черновым основанием. При этом обратку прокладывают ниже. Выполняют подводку или отводку теплоносителя к батареям через отверстия, сделанные в полу.

При расположении труб, обустроенных таким образом, подключение получится скрытым и одновременно эстетичным. Но в данном случае следует подбирать месторасположение котла. Если система функционирует с принудительной циркуляцией, расположение нагревательного агрегата относительно радиаторов не имеет значения, поскольку поток продавит насос. Что касается конструкций с естественн

optolov.ru

Двухтрубная система отопления: схемы, типы и особенности

Система водяного отопления может быть однотрубной и двухтрубной. Двухтрубная называется так, потому что для работы необходимо две трубы – по одной от котла подается горячий теплоноситель в радиаторы, по другой от элементов отопления отводится остывший и подается снова в котел. С такой системой могут работать котлы любого типа на любом топливе. Могут быть реализованы как принудительная, так и естественная циркуляция. Устанавливаются двухтрубные системы и в одноэтажных, и в двух- или много этажных зданиях.

Достоинства и недостатки

Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х  трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

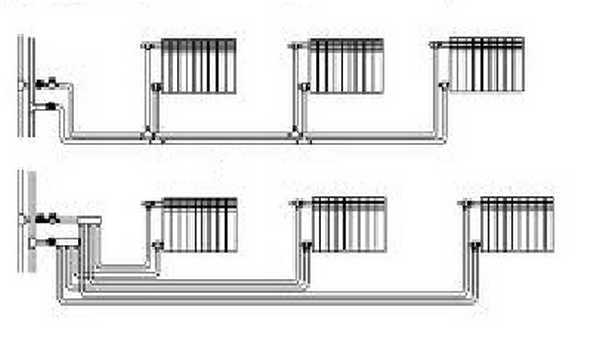

Двухтрубная система отопления обычного и лучевого типа

Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему.

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.

Классификация 2 трубных систем

Отопительные системы любого типа делятся на открытые и закрытые. В закрытых устанавливается расширительный бачок мембранного типа, который дает возможность функционировать системе при повышенном давлении. Такая система дает возможность использовать в качестве теплоносителя не только воду, но и составы на основе этиленгликоля, которые имеют пониженную температуру замерзания (до -40оС) и называются еще антифризами. Для нормальной работы оборудования в системах отопления должны использоваться специальные составы, разработанные для этих целей, а не общего назначения, и тем более, не автомобильные. То же относится и к используемым присадкам и добавкам: только специализированные. Особенно жестко стоит придерживаться этого правила при использовании дорогостоящих современных котлов с автоматическим управлением – ремонт при неполадках не будет гарантийным, даже если поломка и не связана напрямую с теплоносителем.

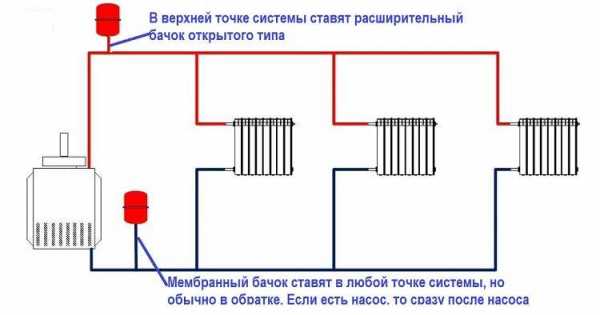

Место установки расширительного бака зависит от его типа

В открытой системе в верхней точке встраивается расширительный бачок открытого типа. К нему обычно подсоединяют патрубок для отвода воздуха из системы, а также организовывают трубопровод для слива излишка воды в системе. Иногда из расширительного бака могут забирать теплую воду для хозяйственных нужд, но в этом случае нужно подпитку системы сделать автоматической, а также не использовать добавок и присадок.

С точки зрения безопасности более перспективны закрытые системы и большая часть современных котлов разрабатывается под них. Подробнее о закрытых системах отопления читайте тут.

Вертикальная и горизонтальная двухтрубная система

Есть два типа организации двухтрубной системы – вертикальная и горизонтальная. Вертикальная применяется чаще всего в многоэтажных домах. Она требует большего количества труб, зато легко реализуется возможность подключения радиаторов на каждом этаже. Главное достоинство такой системы – автоматический вывод воздуха (он стремится вверх и там выходит или через расширительный бачек или через спускной вентиль).

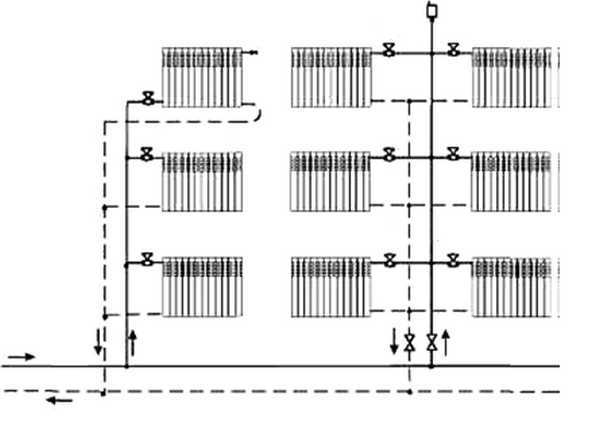

Двухтрубная вертикальная разводка системы отопления многоэтажного дома

Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах. Для стравливания воздуха из системы на радиаторах устанавливают краны «Маевского».

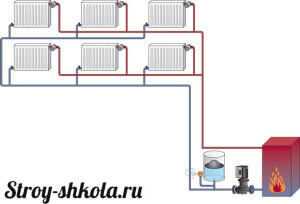

Двухтрубная горизонтальная схема отопления двухэтажного частного дома (кликните по картинке чтобы увеличить масштаб)

Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

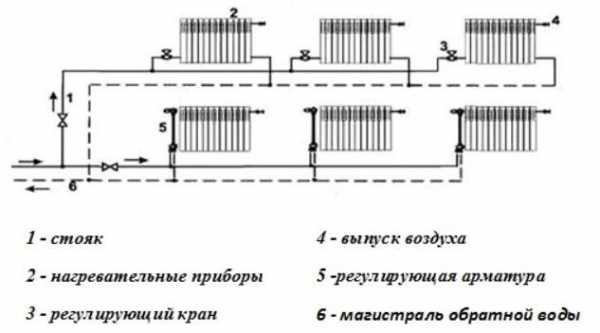

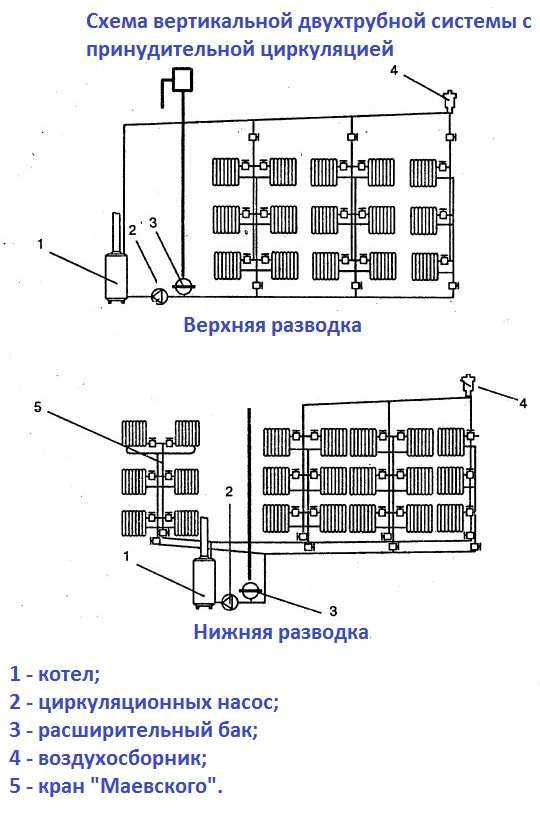

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д.  Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным. Но тут нужно подбирать расположение котла: в системах с принудительной циркуляцией его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют.

Двухтрубная система разная схема подключения радиаторов

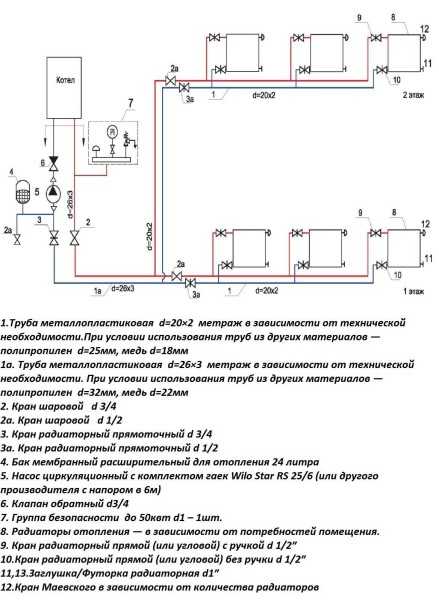

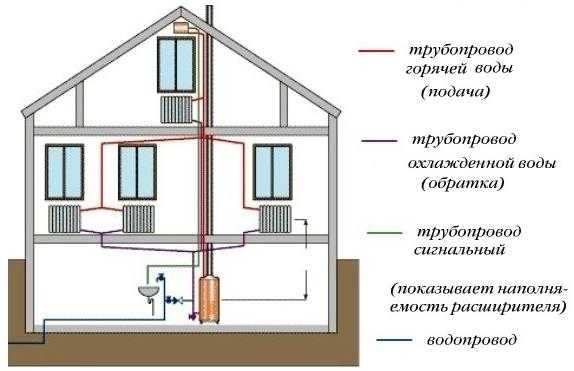

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки.  Система с принудительной циркуляцией, потому котел висит на стене.

Тупиковая и попутная двухтрубные системы

Тупиковой называется такая система, в которой движение подачи теплоносителя и обратки разнонаправленные. Есть система с попутным движением. Она называется еще петлей/схемой «Тихельмана». Последний вариант проще балансируется и настраивается, особенно при протяженных сетях. Если в системе с попутным движением теплоносителя установлены радиаторы с одинаковым количеством секций, она является автоматически сбалансированной, в то время как при тупиковой схеме понадобится на каждом радиаторе установка термостатического клапана или игольчатого вентиля.

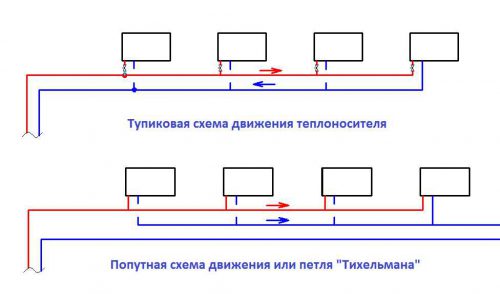

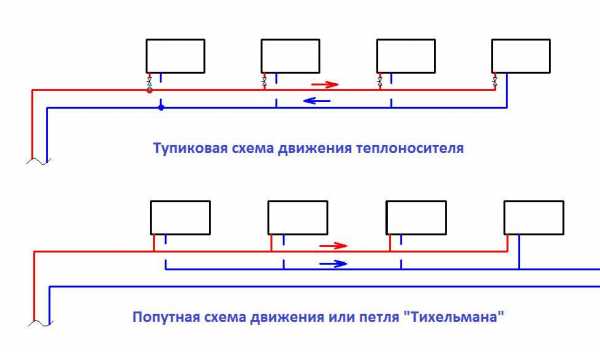

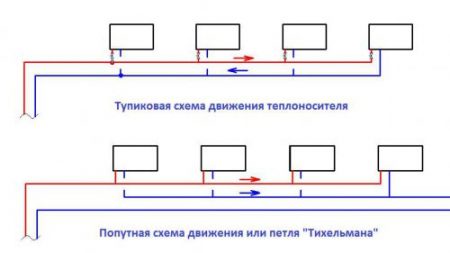

Две схемы движения теплоносителя в двухтрубных системах: попутная и тупиковая

Даже если с схеме «Тихельмана»  установлены разные по количеству секций радиаторы и клапаны/вентиля ставить все равно надо, то шанс сбалансировать такую схему гораздо выше, чем тупиковую, особенно, если она достаточно протяженная.

Для балансировки двухтрубной системы с разнонаправленным движением теплоносителя, вентиль на первом радиаторе требуется прикрутить очень сильно. И может возникнуть ситуация, при которой его потребуется закрыть настолько, что теплоноситель туда и поступать не будет. Получается тогда вам нужно выбирать: не будет греть первая батарея в сети, или последняя, потому как выровнять теплоотдачу в таком случае не удастся.

Системы отопления на два крыла

И все-таки чаще используют систему с тупиковой схемой. А все потому, что длиннее магистраль обратки и собирать ее сложнее. Если отопительный контур у вас не очень большой, вполне можно отрегулировать теплоотдачу на каждом радиаторе и при тупиковом подключении. Если же контур получается большой, а петлю «Тихельмана» делать не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие — для этого должна иметься техническая возможность такого построения сети. При этом в каждом контуре после разделения нужно ставить вентили, которыми будет регулироваться интенсивность потока теплоносителя в каждом из контуров. Без таких вентилей сбалансировать систему или очень сложно, или невозможно.

Разные типы циркуляции теплоносителя продемонстрированы в видео, также в нем даны полезные советы по монтажу и подбору оборудования для систем отопления.

Подключение радиаторов отопления при двухтрубной системе

В двухтрубной системе реализуется любой из способов подключения радиаторов: диагональное (перекрестное), одностороннее и нижнее. Самый лучший вариант — диагональное подключение. В этом случае теплоотдача от отопительного прибора может быть в районе 95-98% от номинальной тепловой мощности прибора.

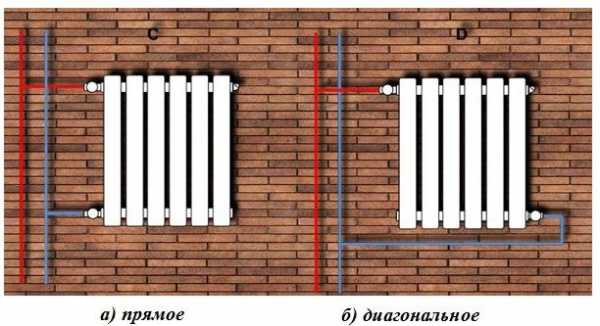

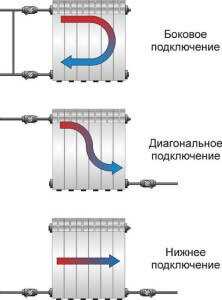

Схемы подключения радиаторов к двухтрубной системе

Несмотря на разные значения потерь тепла при каждом из типов подключения, все они используются, просто в разных ситуациях. Нижнее подключение, хотя и самое непроизводительное, чаще встречается, если трубы проложены под полом. В этом случае оно реализуется проще всего. Можно при скрытой прокладке подключать радиаторы и по другим схемам, но тогда или на виду остаются большие участки труб, или прятать их нужно будет в стену.

Боковое подключение практикуют в случае необходимости при числе секций не более 15. В таком случае потерь тепла почти нет, а вот при количестве секций радиатора больше 15 требуется уже диагональное подключение, иначе циркуляция и теплоотдача будет недостаточны.

Возможно, вам будет интересно прочитать статьи «Как выбрать диаметр труб для отопления» и «Как рассчитать количество секций радиаторов для дома и квартиры».

Итоги

Несмотря на то, что на организацию двухтрубных схем используется больше материалов, они становятся более популярными из-за более надежной схемы. Кроме того такую систему легче компенсировать.

teplowood.ru

Двухтрубная система отопления частного дома

Двухтрубная система отопления– проверенный и эффективный способ для обогрева частного дома. Такая система позволяет регулировать отопление любойкомнаты без изменения температуры в остальных помещениях дома. Двухтрубная система обогрева может применяться в домах любой этажности. Основная особенность двухтрубной системы – разделение прямого и обратного контура теплоносителя. По подающей, так называемой трубе в систему поступает нагретая вода из котла, из нее осуществляется разбор теплоносителя в радиаторы, змеевики, систему теплого пола. После прохождения по ним остывшая жидкость отводится с помощью другой трубы – обратной.

Двухтрубная система отопления частного дома

Двухтрубная система имеет ряд преимуществ:

  • Легкость регулирования поступления теплоносителя в любой из радиаторов;
  • Возможность применения в доме любой этажности;
  • Возможность монтажа систем значительной протяженности.

Из недостатков стоит отметить увеличенное вдвое количество труб по сравнению с однотрубной системой, что удорожает монтаж системы и снижает ее эстетичность – трубы прямого тока воды должны располагаться выше уровня радиаторов, обычно их прокладывают под потолком или на уровне подоконника.

Устройство и элементы двухтрубной системы отопления

Двухтрубная система, как и однотрубная, может быть выполнена с естественной и принудительной циркуляцией теплоносителя. На выбор типа циркуляции, как правило, влияет выбранный тип разводки трубы прямого тока: верхняя или нижняя.

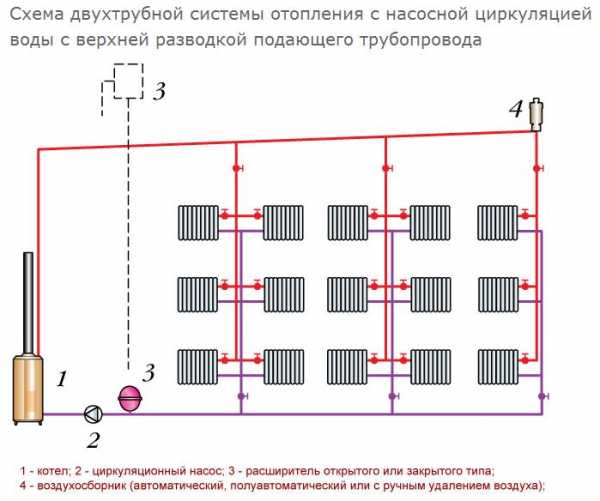

Верхняя разводка подразумевает прокладку прямой трубы на значительной высоте, что обеспечивает хорошее давление при прохождении теплоносителя через радиаторы без установки насоса. Двухтрубная система с верхней разводкой выглядит более эстетично и позволяет проводить магистральную трубу прямого тока через все здание над дверными проемами, кроме того, ее можно закрыть декоративными элементами. Недостатком такой системы является необходимость установки мембранного расширительного бака, что требует дополнительных затрат. Возможна и установка бака открытого типа, но с одним условием – его нужно устанавливать в самой верхней точке системы, то есть на чердаке. Это, в свою очередь, ведет к дополнительным тратам на утепление бака.

При нижней разводке подающая труба располагается чуть ниже подоконника. В этом случае не возникает проблемы с установкой расширительного бака открытого типа в теплом помещении – его можно установить в любом месте выше уровня прямой трубы. Однако возникает необходимость установки циркуляционного насоса, а также невозможность прохода труб через проем входной двери. Если котел установлен в непосредственной близости к входу в дом, контур отопления прокладывают по периметру до двери. В противном случае можно разделить контур на два независимых крыла, имеющих свою прямую и обратную трубы.

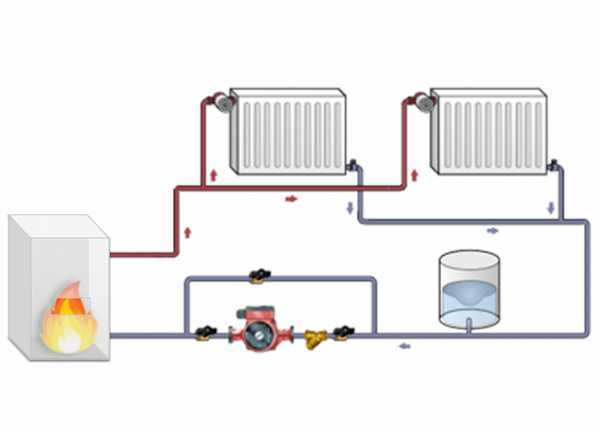

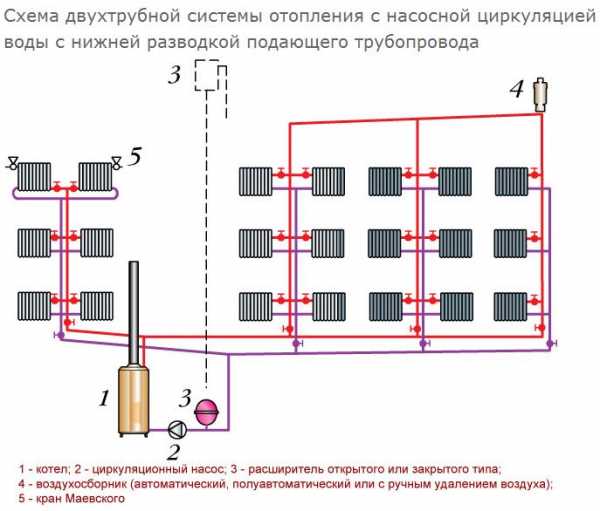

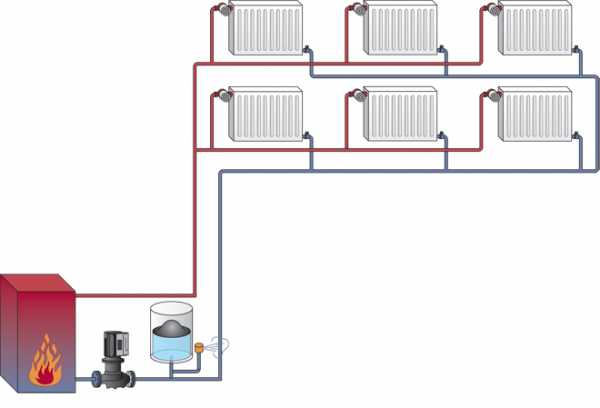

Схема двухтрубной системы отопления с насосной циркуляцией воды с нижней разводкой подающего трубопровода

Циркуляционный насос устанавливают в обратной трубе, так как предельная температура жидкости агрегата обычно не превышает 60 градусов, и теплоноситель на выходе из котла может повредить его.

Место установки расширительного бака зависит от его типа: бачок мембранного типа с закрытой камерой можно устанавливать в любом удобном месте, обычно его ставят рядом с котлом. Открытый расширительный бак устанавливают обязательно выше уровня прямой трубы, это поможет избежать образования воздушных пробок в системе.

Диаметр магистральных труб в двухтрубной системе отопления обычно составляет  25-32 мм, но для протяженной системы может быть и более 50 мм. При этом труба обладает значительной теплоотдачей, что нужно учитывать при расчете секций радиаторов.

Радиаторы присоединяют по одной из выбранных схем подключения. Наиболее эффективными являются боковая и диагональная схемы подключения, нижнее подключение используют в редких случаях для радиаторов небольшой высоты, при этом магистральная прямая труба должна быть расположена выше радиатора.

К установке котла также предъявляются некоторые требования: для хорошей циркуляции необходимо, чтобы вход теплоносителя с обратной трубы находился ниже ее уровня. Поэтому котел обычно выбирают напольного исполнения.

Особенности выполнения двухтрубной системы отопления в двухэтажном доме

Если отапливаемые помещения первого и второго этажа дома не разделены между собой постоянно закрытыми дверьми, то нагретый воздух первого этажа будет подниматься вверх, на второй этаж. В результате микроклимат дома будет неравномерным: внизу будет прохладно, а вверху – душно и жарко. Решить эту проблему можно двумя способами:

  1. Отопление второго этажа выполнить с помощью теплых полов, а не радиаторов.
  2. Распределить радиаторы так, чтобы 2/3 от общего числа секций всех отопительных приборов находилось на первом этаже.

Кроме того, при планировке дома рациональнее располагать внизу помещения, менее нуждающиеся в обогреве: кухню, гостиную, библиотеку, а спальни и детские комнаты обустроить на втором, более теплом этаже.

Технология выполнения двухтрубной системы отопления

  1. Устанавливают котел отопления с мощностью, достаточной для обогрева всех помещений дома. Установку котла рекомендуется проводить в строгом соответствии с техническими требованиями.
  2. В специально подготовленном месте устанавливают расширительный бак. Если речь идет о баке открытого типа, его необходимо ставить выше самой верхней точки контура, при верхней разводке прямой подачи для этой цели подходит чердачное или мансардное помещение. В случае установки бака на неотапливаемом чердаке его необходимо утеплить и установить сигнальную трубу, предупреждающую о переполнении бака. Трубу врезают в верхней части бака и выводят в ванную комнату. Через нее можно слить излишки теплоносителя при необходимости. Мембранный бак можно ставить в любом месте выше уровня пола.

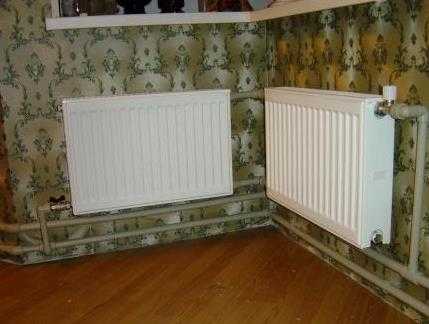

    Образец подключения двухтрубной системы отопления

  3. Монтируют вертикальный стояк прямой подачи до самой высокой точки системы, а потом прямую трубу, обеспечивая стабильный уклон в 1%, то есть 1 см на 1 метр длины. Для прямой трубы уклон должен быть выполнен в сторону удаления от котла. В местах подключения отопительных приборов трубу соединяют с помощью тройников.
  4. Монтируют обратную трубу. Монтаж осуществляют по той же траектории, что и для прямой трубы, при этом начинают его от котла. При монтаже обеспечивают аналогичный уклон, направленный в сторону котла, то есть самая высокая точка обратки должна быть на максимальном удалении от котла.
  5. Монтируют при необходимости циркуляционный насос в обратной трубе, непосредственно перед котлом.
  6. Монтируют и подключают радиаторы или систему «теплый пол»с помощью необходимых фитингов.

    Подключение радиаторов с помощью фитингов

  7.  После удачной опрессовки производят заполнение системы и осуществляют пробный пуск котла. Регулируют подачу тепла в радиаторы с помощью кранов, проверяя стабильность температуры в течение одних-двух суток.Иногда при заполнении системы наблюдается бурление в трубах и батареях. Это нормальное явление для системы с открытым баком, если применяется мембранный расширительный бачок, то бурление должно прекратиться после удаления пузырьков воздуха из системы с помощью кранов Маевского.

    Видео — Схема отопления частного дома

stroyvopros.net

Схема двухтрубной системы отопления с нижней разводкой

Существует несколько способов водяного отопления помещения. Есть двухтрубная, однотрубная схема размещения и два типа подведения труб: нижнее и верхнее. Рассмотрим конструкцию с двумя трубами и разводкой внизу.

Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые достоинства однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее возврата) большинство предпочитает именно ее.

Такие системы стоят в многоэтажных и многоквартирных домах.

Устройство

Элементы двухмагистрального отопления с нижней врезкой труб следующие:

  • котел и насос;
  • автовоздушник, термостатические и предохранительные клапаны, вентили;
  • батареи и расширительный бак;
  • фильтры, регулирующие устройства, датчики температуры и давления;
  • можно применять байпасы, но необязательно.

Преимущества и недостатки

Рассматриваемая двухтрубная схема соединения при использовании обнаруживает много плюсов. Во-первых, равномерность распространения тепла по всей магистрали и индивидуальная подача теплоносителя в радиаторы.

Поэтому есть возможность регулировать отопительные приборы по отдельности: включать/выключать (нужно только перекрыть стояк), изменять напор.

В разных комнатах можно устанавливать разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя при поломке одного отопительного прибора. В-третьих, систему можно устанавливать после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем в системе с одной трубой.

Есть и некоторые недостатки:

  • требуется больше материалов, чем для однотрубной магистрали;
  • небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны.

Сравнение с другими типами

В нижней врезке подающая магистраль прокладывается снизу, рядом с обраткой, потому теплоноситель направляется снизу вверх по стоякам подачи. Оба вида разводок могут быть сконструированы с одним или несколькими контурами, тупиковым и попутным течением воды в подающей трубе и обратке.

Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб – свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и этажи — значение

В верхнем подведении подающая магистраль – выше уровня радиатора. Ее монтируют на чердаке, в потолочном перекрытии. Нагретая вода поступает наверх, затем – через стояки подачи равномерно растекается по батареям. Радиаторы должны находиться выше обратки. Чтобы исключить скопление воздуха, монтируют компенсирующий бак в самой топовой точке (на чердаке). Потому она не подходит для домов с плоской крышей без чердака.

Разводка снизу имеет две трубы – подающую и отводящую, – батареи отопления должны быть выше их. Она очень удобна для удаления воздушных пробок кранами Маевского. Подающая магистраль находится в подвале, в цоколе, под полом. Подающий трубопровод должен находиться выше, чем обратка. Дополнительный уклон магистрали в сторону котла сводит к минимуму воздушные пробки.

Обе разводки наиболее эффективны при вертикальной конфигурации, когда батареи смонтированы на различных этажах или уровнях.

Принцип работы

Главной характеристикой двухтрубной системы является наличие индивидуальной магистрали подачи воды в каждый радиатор. В этой схеме каждая из батарей снабжена двумя отдельными трубами: подводящей воду и отводящей. К батареям теплоноситель течет снизу вверх. Остывшая вода возвращается по обратным стоякам в обратную магистраль, а по ней в котел.

В многоэтажном помещении уместно ставить именно двухтрубную конструкцию с вертикальным расположением магистрали и нижней разводкой. В этом случае разница температур между теплоносителем в подающей трубе и обратке создает сильное давление, увеличивающееся по мере повышения этажа. Давление помогает воде продвигаться по трубопроводу.

В рассматриваемом нижнем соединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше для обеспечения равномерной доставки воды к ним.

Воздух, который накапливается, удаляется кранами Маевского или спускниками, они монтируются на всех отопительных приборах. Применяют также автоматические сбросники, которые фиксируются на стояках или специальных воздухоотводных линиях.

Виды

Двухтрубная система отопления может быть следующих типов:

  • горизонтальная и вертикальная;
  • прямоточная — теплоноситель течет в одном направлении по обеим трубам;
  • тупиковая — горячая и остывшая вода движется в разных направлениях;
  • с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.

По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.

Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или на электричестве.

Далее следует согласовать установку системы отопления в проектной документации и приступить к покупке необходимых материалов, устройств, подготовке инструментов.

Этапы

Вкратце монтаж состоит из таких пунктов:

  • от котла выводится вверх труба подачи и соединяется с компенсаторным бачком;
  • из бачка выводят трубу верхней магистрали, которая идет ко всем радиаторам;
  • устанавливается байпас (если он предусмотрен) и насос;
  • проводится обратная линия параллельно подающей, ее же соединяют с радиаторами и врезают в котел.

Котел

Для двухтрубной системы первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале — отдельное помещение). Основное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором отдалении от стен.

Пол и стены вокруг него облицовываются огнеупорным материалом, а дымоход выводится на улицу. При необходимости устанавливается насос для циркуляции, коллектор для распределения, регулирующие, измерительные приборы около котла.

Радиаторы

Их монтируют в последнюю очередь. Они располагаются под окнами и фиксируются кронштейнами. Рекомендуемая высота от пола – 10–12 см, от стен – 2-5 см, от подоконников – 10 см. Впуск и выпуск батареи фиксируется запорными и регулирующими устройствами.

Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газового хозяйства при первом запуске.

Советы

Расширительный бак располагается на уровне или выше самой пиковой точки магистрали. Если есть автономная водоподача, то его можно интегрировать с расходным бачком. Уклон подающей и обратной труб должен быть не больше 10 см на 20 и более погонных метров.

Если трубопровод оказался у входной двери – уместно разделить его на два колена. Тогда разводка создается от места верхней точки системы. Нижняя магистраль двухтрубной конструкции должна находиться симметрично и параллельно верхней.

Все технологические узлы нужно оснастить кранами, а подающую трубу желательно утеплить. Распределительный бак также желательно разместить в утепленном помещении. При этом не должно быть прямых углов, резких переломов, которые создадут впоследствии сопротивление и воздушные пробки. Наконец, нельзя забывать про опоры для труб — они должны быть из стали и врезаться на каждые 1,2 метра.

x-teplo.ru

Двухтрубная система отопления дома - расчет, схемы и монтаж

Двухтрубная система

Содержание:

Даже несмотря на относительный несложный процесс установки и сравнительную маленькую протяженность трубопровода в случае с однотрубными системами отопления, на рынке специализированного оборудования все так же остаются на первых позициях двухтрубные отопительные системы.

Хоть и недлинный, но весьма убеждающий и содержательный список достоинств и плюсов двухтрубной отопительной  системы оправдывает покупку и последующее использование контуров  с прямой и обратной магистралью.

Поэтому многие потребители предпочитает её другим разновидностям, закрывая глаза на то, что установка системы не так уж и легка.

Отопление с двумя магистралями

Схема отопления

Отличительная особенность строения конструкции двухтрубной системы отопления  состоит в двух трубопроводных разветвлений.

Первое проводит и направляет нагретую в котле воду по всем необходимым устройствам и приборам.

Другое же собирает и выводит уже охлажденную в процессе работы воду и отправляет ее теплогенератор.

В однотрубном виде конструкции системы вода, в отличие от двухтрубной, где она проводится по всем трубам обогревательных приборов с одинаковым показателем температуры, претерпевает значительную потерю необходимых для стабильного процесса отопления характеристик на подходе к замыкающей части трубопровода.

Протяженность труб и затраты, напрямую связанные с нею, увеличиваются при выборе двухтрубной отопительной системы вдвойне, однако это относительно незначительный нюанс на фоне явных достоинств.

Во-первых, для создания и монтировки двухтрубной конструкции отопительной системы вовсе не понадобится трубы с большим значением диаметра и, ввиду этого не будет создаваться та или иная преграда на пути как в случае  с однотрубным контуром.

Все необходимые крепежи, вентили и другие детали конструкции тоже гораздо меньше в размере, поэтому разница в стоимости будет весьма незаметна.

Одно из самых главных достоинств подобной системы то, что существует возможность монтировки вблизи каждой из батарей термостатов и значительно сократит расходы и преумножит удобство эксплуатации.

Ко всему прочему, тонкие разветвления подающей и обратной магистрали также вовсе не мешают целостности интерьера жилого помещения, к тому же их можно и попросту спрятать за обшивкой или в самой стене.

Разобрав по полочкам все достоинства и нюансы обоих отопительных систем, хозяева, как правило, все же предпочитают выбирать двухтрубную систему. Однако необходимо выбрать один из нескольких вариантов подобных систем, который, по мнению самих хозяев, будет самым функциональным и рациональным в применении.

Горизонтальная и вертикальная схемы

На горизонтальные и вертикальные схемы подобная система отопления делится по местоположению трубопровода, соединяющего все устройства и приборы в одно целое.

Горизонтальная схема

Вертикальная обогревательная схема разнится от других тем, что в таком случае все необходимые устройства подсоединяются к стояку, расположенному вертикально.

Вертикальная схема

Хотя ее составление и выйдет в итоге немного дороже, но зато стабильной работе не будут препятствовать образовывающиеся воздушные застои и пробки. Такой решение наиболее подходящее для хозяев квартиры в доме с множеством этажей, так как все отдельно взятые этажи подключается раздельно.

Двухтрубная система отопления  с горизонтальной схемой прекрасно подойдет для одноэтажного  жилого дома с относительно большой протяженностью, в котором проще и рациональнее подключить все имеющиеся радиаторные отсеки  к горизонтальному трубопроводу.

Обе разновидности контуров отопительной системы могут похвастаться превосходной гидравлической и температурной устойчивостью, только в первой ситуации в любом случае потребуется калибровка стояков, расположенных вертикально, а во втором – горизонтальных петель.

Разводка двухтрубной отопительной сети и ее типы

В ряду разнообразных схем двухтрубной отопительной  системы есть разделение на виды по способу составления и установки разводки.

  • Верхняя разводка.

Ее отличительный признак состоит в  верхней прокладке разводящих труб и монтирование расширительной емкости в самой высшей точке обогревательного контура.

Как правило, такой тип разводки применяют на предварительно утепленном специальными материалами чердаке. Но для одноэтажного коттеджа с обыкновенной плоской крышей такой вид точно не подойдет.

  • Нижняя разводка.

Отличительная особенность данной разновидность в горячей прокладке подающей магистрали, обычно расположенной в подпольном или подвальном помещении либо же в цоколе.

Причем трубы обратной магистрали отправляет охлажденную в процессе работы воду в нагревательный котел, располагающийся еще ниже, чем сама магистраль.

При установке нижней разводки также потребуется включение воздушной линии для вывода излишнего воздуха из отопительной сети. Ко всему прочему для стимуляции стабильного движения воды котел необходимо в любом случае располагать глубже, чем трубопровод, так как батареи просто необходимо располагать выше для равномерной подачи тепла к отопительным приборам и устройствам.

Оба типа разводки одинаково оптимально применимы как при вертикальной, так и при горизонтальной отопительной схеме. Как правило, многоэтажка с вертикальным вариантом схемы обычно оснащается нижней разводкой.

Все дело в том, то разница между температурой обратной магистрали и теплоносителя создает действительно чересчур высокое давление, значение которого все сильнее увеличивается с каждым этапом.

В случае с нижней разводкой это дополнительный показатель давления помогает воде преодолевать трубопровод. Но если же по причине сложной архитектуры здания нельзя провести нижнюю разводку, то сооружают верхнюю.

Не рекомендуется также применять верхний вид разводки системы отопления для составления и монтировки обратного и подающего трубопровода, так как в нижней ее части будет весьма большое количество шлама.

Также существует классификация трубопроводов обогрева по направлению подачи воды, поэтому они могут быть:

  • Прямоточными, с одним и тем же направлением движения воды как по подающей, так и по обратной магистралью.
  • Тупиковыми, с разными направлениями подающего и обратного теплоносителя.

Контур системы отопления может быть оснащен специальным насосом, стимулирующим стабильную циркуляцию, или сооружен таким образом, что за счет наклона трубопровода отопления и законов физики циркуляция происходит самостоятельно.

Как правило, хозяева, желающие выжать все продуктивность из системы, оснащают ее специальным насосом. Сооружение конструкции  с самотеком теплоносителя обычно устраивают в не сильно больших частных домах и одноэтажных коттеджах.

При составлении и установки трубопроводов с горизонтальной разводкой отопительной системы естественной циркуляции делается уклон в направлении к генерирующему тепло котлу.

Необходимо запомнить, что горизонтальные схемы отопления с естественным видом циркуляции воды в обогревательной системе прокладывают с обязательным уклоном, который должен непременно составлять 1% от всей протяженности трубопровода.

Такое условие обеспечит стабильное движение теплоносителя в случае какой-либо поломки или отключения подачи электричества.

Гидравлический расчет: основные правила

Гидравлический расчет производится по составленной и проверенной схеме отопления, в которой учтены все встроенные элементы и приборы. Для того чтобы выполнить расчет двухтрубной отопительной системы применяют аксонометрические функции и уравнения.

За основной объект расчета, как правило, принимают самое нагруженное обогревательное трубопроводное кольцо и разбивают его на соответствующие участки.

В результате проведения процедуры высчитываются требуемое значение сечения отопительной трубы, необходимую площадь поверхности трубопровод и возможную потерю давления в системном контуре.

Подобный гидравлический расчет имеет множество разновидностей, однако, наиболее распространенные и рациональные следующие:

  • Проведение вычисления по показателю линейных удельных потерь давления, которые предполагают равносильные колебания температурного режима во всех элементах и приборах разводки.
  • Осуществление  расчетов по значению проводимости и характеристикам сопротивления отопительной системы, которые также предполагают возможные перепады и изменения показателей термометра.

В конце проведения работы первого способа состоит в том, что в результате расчетов складывается четкая картина с реалистичным распределением показателей сопротивления в контуре системы отопления. Второго – точная информация о предстоящем расходе теплоносителя и значениях температурного режима во всех составляющих  контура системы отопления.

Монтаж двухтрубной системы отопления дома

Монтаж двухтрубной системы

Монтаж системы отопления с двухтрубным видом сети производят с соблюдением следующих обязательных правил  и технических стандартов:

  • Контур двухтрубной системы включает в себя две отопительные ветки: верхнюю с горячей водой и нижнюю с охлажденной.
  • Уклон трубопровода с естественной циркуляций теплоносителя в сторону последней батареи не должен составлять менее 1% от всей протяженности.

В том случае, если у отопительной системы два параллельно сооруженных крыла, то радиаторы в обязательном порядке устанавливают на одном уровне.

  1. Составляя отопительную систему, необходимо позаботится о том, чтобы нижняя прокладка была симметричная и параллельная по отношению к верхней магистрали.
  2. Для необходимых ремонтных работ  и обслуживания все замыкающие узлы, насос, байпас и радиаторы требуется оснастить вентилями.
  3. Ввиду необходимости исключения потери температурного режима теплоносителя по разводке подающий трубопровод надо утеплить специальными материалами.
  4. У отопительных труб ни в коем случае не должно быть прямых узлов и возможных перехлестов, создающих воздушные застои и пробки.
  5. В случае с верхним типом разводки распределительный бак требуется устанавливать в утепленном чердаке.
  6. Размеры тройников, кранов и вентилей должны полностью соответствовать параметрам самих трубопроводов.
  7. Для стандартного стального трубопровода крепление магистрали должно обеспечиваться через каждые 1.2 метров.

Способы подключения радиаторных батарей

По своей сути, монтирование отопительной системы заключается лишь  в установке компенсаторного бачка, котла, батарей, радиаторов и трубопровода в соответствии с предпочтительной схемой разводки.

  • От теплогенератора отводится основной трубопровод, подающий теплоноситель в горячем режиме.
  • Подающий трубопровод  должен соединяться с компенсаторным бачком со сливом
  • Обычно байпас с циркулярным насосом и вентилями монтируют максимально близко к начальной проектной точке (на выходе из помещения с установленной отопительной системой)
  • Из компенсаторного бачка выводится верхний трубопровод, от которого всем входящим радиаторам прокладываются трубы с теплоносителем.
  • Обратку проводят параллельно в отношении к магистрали, соединяют со всеми радиаторами и внедряют в нижнюю треть котла.

В результате всей процедуры должен получиться замкнутый контур отопительной системы, который будет поддерживать комфортный стабильный температурный режим в доме или квартире. Для того чтобы следить за расходами тепловой энергии и управлять ими необходимо вмонтировать термостаты, современные разновидности которых в автоматическом режиме включают или отключают газовую горелку по необходимости.

Другие полезные советы по монтажу вы можете узнать, посмотрев видео ниже:

Хоть и сложную коммуникационную отопительную сеть запустить не так уж и просто, но вместе специализированным оборудованием и готовым планом со всеми просчитанными возможными нюансами, двухтрубную систему можно собрать и запустить в домашних условиях.

otoplenievdoma.ru

Двухтрубная разводка системы отопления: классификация, типы и виды

Двухтрубная разводка системы отопления: классификация, типы и виды

Система водяного отопления может быть однотрубной и двухтрубной. Двухтрубная называется так, потому что для работы необходимо две трубы – по одной от котла подается горячий теплоноситель в радиаторы, по другой от элементов отопления отводится остывший и подается снова в котел. С такой системой могут работать котлы любого типа на любом топливе. Могут быть реализованы как принудительная, так и естественная циркуляция. Устанавливаются двухтрубные системы и в одноэтажных, и в двух- или много этажных зданиях.

Достоинства и недостатки

Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х  трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

Двухтрубная система отопления обычного и лучевого типа

Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему.

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.

Классификация 2 трубных систем

Отопительные системы любого типа делятся на открытые и закрытые. В закрытых устанавливается расширительный бачок мембранного типа, который дает возможность функционировать системе при повышенном давлении. Такая система дает возможность использовать в качестве теплоносителя не только воду, но и составы на основе этиленгликоля, которые имеют пониженную температуру замерзания (до -40оС) и называются еще антифризами. Для нормальной работы оборудования в системах отопления должны использоваться специальные составы, разработанные для этих целей, а не общего назначения, и тем более, не автомобильные. То же относится и к используемым присадкам и добавкам: только специализированные. Особенно жестко стоит придерживаться этого правила при использовании дорогостоящих современных котлов с автоматическим управлением – ремонт при неполадках не будет гарантийным, даже если поломка и не связана напрямую с теплоносителем.

Место установки расширительного бака зависит от его типа

В открытой системе в верхней точке встраивается расширительный бачок открытого типа. К нему обычно подсоединяют патрубок для отвода воздуха из системы, а также организовывают трубопровод для слива излишка воды в системе. Иногда из расширительного бака могут забирать теплую воду для хозяйственных нужд, но в этом случае нужно подпитку системы сделать автоматической, а также не использовать добавок и присадок.

С точки зрения безопасности более перспективны закрытые системы и большая часть современных котлов разрабатывается под них. Подробнее о закрытых системах отопления читайте тут.

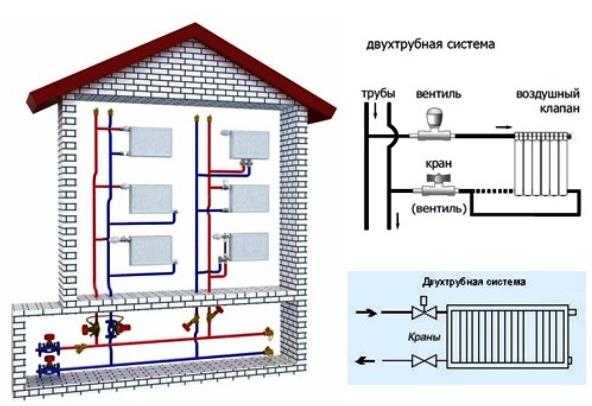

Вертикальная и горизонтальная двухтрубная система

Есть два типа организации двухтрубной системы – вертикальная и горизонтальная. Вертикальная применяется чаще всего в многоэтажных домах. Она требует большего количества труб, зато легко реализуется возможность подключения радиаторов на каждом этаже. Главное достоинство такой системы – автоматический вывод воздуха (он стремится вверх и там выходит или через расширительный бачек или через спускной вентиль).

Двухтрубная вертикальная разводка системы отопления многоэтажного дома

Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах. Для стравливания воздуха из системы на радиаторах устанавливают краны «Маевского».

Двухтрубная горизонтальная схема отопления двухэтажного частного дома (кликните по картинке чтобы увеличить масштаб)

Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д.  Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным. Но тут нужно подбирать расположение котла: в системах с принудительной циркуляцией его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют.

Двухтрубная система разная схема подключения радиаторов

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки.  Система с принудительной циркуляцией, потому котел висит на стене.

Тупиковая и попутная двухтрубные системы

Тупиковой называется такая система, в которой движение подачи теплоносителя и обратки разнонаправленные. Есть система с попутным движением. Она называется еще петлей/схемой «Тихельмана». Последний вариант проще балансируется и настраивается, особенно при протяженных сетях. Если в системе с попутным движением теплоносителя установлены радиаторы с одинаковым количеством секций, она является автоматически сбалансированной, в то время как при тупиковой схеме понадобится на каждом радиаторе установка термостатического клапана или игольчатого вентиля.

Две схемы движения теплоносителя в двухтрубных системах: попутная и тупиковая

Даже если с схеме «Тихельмана»  установлены разные по количеству секций радиаторы и клапаны/вентиля ставить все равно надо, то шанс сбалансировать такую схему гораздо выше, чем тупиковую, особенно, если она достаточно протяженная.

Для балансировки двухтрубной системы с разнонаправленным движением теплоносителя, вентиль на первом радиаторе требуется прикрутить очень сильно. И может возникнуть ситуация, при которой его потребуется закрыть настолько, что теплоноситель туда и поступать не будет. Получается тогда вам нужно выбирать: не будет греть первая батарея в сети, или последняя, потому как выровнять теплоотдачу в таком случае не удастся.

Системы отопления на два крыла

И все-таки чаще используют систему с тупиковой схемой. А все потому, что длиннее магистраль обратки и собирать ее сложнее. Если отопительный контур у вас не очень большой, вполне можно отрегулировать теплоотдачу на каждом радиаторе и при тупиковом подключении. Если же контур получается большой, а петлю «Тихельмана» делать не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие — для этого должна иметься техническая возможность такого построения сети. При этом в каждом контуре после разделения нужно ставить вентили, которыми будет регулироваться интенсивность потока теплоносителя в каждом из контуров. Без таких вентилей сбалансировать систему или очень сложно, или невозможно.

Разные типы циркуляции теплоносителя продемонстрированы в видео, также в нем даны полезные советы по монтажу и подбору оборудования для систем отопления.

Подключение радиаторов отопления при двухтрубной системе

В двухтрубной системе реализуется любой из способов подключения радиаторов: диагональное (перекрестное), одностороннее и нижнее. Самый лучший вариант — диагональное подключение. В этом случае теплоотдача от отопительного прибора может быть в районе 95-98% от номинальной тепловой мощности прибора.

Схемы подключения радиаторов к двухтрубной системе

Несмотря на разные значения потерь тепла при каждом из типов подключения, все они используются, просто в разных ситуациях. Нижнее подключение, хотя и самое непроизводительное, чаще встречается, если трубы проложены под полом. В этом случае оно реализуется проще всего. Можно при скрытой прокладке подключать радиаторы и по другим схемам, но тогда или на виду остаются большие участки труб, или прятать их нужно будет в стену.

Боковое подключение практикуют в случае необходимости при числе секций не более 15. В таком случае потерь тепла почти нет, а вот при количестве секций радиатора больше 15 требуется уже диагональное подключение, иначе циркуляция и теплоотдача будет недостаточны.

Возможно, вам будет интересно прочитать статьи «Как выбрать диаметр труб для отопления» и «Как рассчитать количество секций радиаторов для дома и квартиры».

Итоги

Несмотря на то, что на организацию двухтрубных схем используется больше материалов, они становятся более популярными из-за более надежной схемы. Кроме того такую систему легче компенсировать.

Фотогалерея (10 фото):

06.05.2016

Твитнуть

Комментариев пока нет...

k-systems.ru

Схемы систем водоснабжения и отопления

В качестве отопительного аппарата можно использовать навесной или напольный двухконтурный или одноконтурный газовый котел, аогв или электрокотел.

Схема подходит для монтажа системы отопления в двухэтажном частном доме или в квартире. Разводка системы отопления на два крыла. Боковое подключение радиаторов.

Сама схема подключения и обвязки двухконтурного газового котла в данном разделе рассматриваться не будет.

Характеристика системы:

Класс системы отопления – Эконом Плюс
Автоматическое регулирование температуры в помещениях.
Горизонтальная двухтрубная разводка.
Две и более веток отопления.
Боковое подключение радиаторов

Преимущества системы отопления:

Простота монтажа.
Средняя стоимость комплектующих.
Автоматическое регулирование температуры в помещениях.

Недостатки системы отопления:

Требует точной настройки.
Гидравлическая неустойчивость.
Насос не защищен от перегрузки.

Условия эксплуатации системы отопления:

Давление в системе отопления — до 2,5 бар
Температура системы отопления -  до 90°С.
Дельта температур (разница между температурой подачи и обратки) 20°С.
Площадь отапливаемого помещения — до 200м2.
Мощность системы отопления — до 25 кВт.
Длина подающего трубопровода до последнего радиатора — не более 20м.

Изображение кликабельно -нажмите для увеличения

Схема радиаторного отопления двухэтажного дома или квартиры. Горизонтальная двухтрубная разводка.Автоматическое регулирование температуры в помещениях. Боковое подключение радиаторов

Спецификация основных материалов и оборудования:

1.Труба металлопластиковая  d=20?2 — метраж в зависимости от технической необходимости.При условии использования труб из других материалов — полипропилен  d=25мм, медь d=18мм
1a. Труба металлопластиковая  d=26?3 — метраж в зависимости от технической необходимости. При условии использования труб из других материалов — полипропилен  d=32мм, медь d=22мм
2. Кран шаровой   d 3/4 – 1шт.
2а. Кран шаровой   d 1/2 – 3шт.
3. Кран радиаторный прямоточный d 3/4 — 1шт.
3а. Кран радиаторный прямоточный d 1/2 — 1шт.
4. Бак мембранный расширительный для отопления 24 литра – 1шт.
5. Насос циркуляционный с комплектом гаек Wilo Star RS 25/6 (или другого производителя с напором в 6м)-1шт.
6. Клапан обратный d3/4- 1шт.
7. Группа безопасности  до 50квт d1 – 1шт.
8. Радиаторы отопления — в зависимости от потребностей помещения.
9. Кран термостатический прямой (или угловой) с ручкой d 1/2? – 6шт. (или больше, в зависимости от количества радиаторов).
10.Кран радиаторный прямой (или угловой) без ручки d 1/2?– 6шт. (или больше, в зависимости от количества радиаторов).
11.Заглушка/Футорка радиаторная d1? – 6шт. (или больше, в зависимости от количества радиаторов).
12.Кран Маевского – 6шт. (или больше, в зависимости от количества радиаторов).
13.Головка термостатическая – 6шт. (или больше, в зависимости от количества радиаторов).

Примечания:

1.При наличии в составе котельного агрегата расширительного бака достаточного объема, циркуляционного насоса требуемой производительности и группы безопасности поз. 4,5,6,7 не устанавливаются.
2.Количество секций радиаторов (алюминиевые, биметаллические, чугунные) или панельные (стальные, медно-алюминиевые и д.р.) определяется на основании теплотехнического расчета предоставляемого производителя данных радиаторов отопления. При использовании панельных радиаторов поз.11 не нужна.
3.При количестве секций в радиаторе более 10-ти количество кронштейнов должно быть 4шт.
4.Соединительные и фасонные детали трубопроводов в спецификацию не включены. Их марки и количество подбираются для конкретного объекта в зависимости от взаимного расположения элементов системы.
5.Для защиты насоса от перегрузки рекомендуется устанавливать байпасы с перепускным клапаном.
6.Тип резьбы радиаторных футорок и пробок («левая» или «правая») определяется по месту.
7. Количество этажей может быть более двух при условии установки на каждом этаже шарового крана (поз.2) и регулирующего вентиля (поз.З).

Все схемы являются ориентировочными и не могут служить в качестве готового проекта без привязки к конкретным условиям строительства.

Подбор включенного в спецификации оборудования для представленных схем произведен для следующих условий:

- здание имеет необходимую тепловую защиту согласно СНиП 23-02-2003 «Тепловая защита зданий и сооружений»;
- коэффициент остекленности фасада здания не более 0,18,
- высота этажа не более 3 м
- трубопроводы системы отопления выполнены из металлопластиковых, полипропиленовых или медных труб;
- в качестве теплоносителя используется вода.

В спецификациях к схемам учтено только основное оборудование и материалы. Длина подводящих трубопроводов, количество, типы и марки соединителей, расстановка подвижных и неподвижных опор определяются на стадии привязки схемы к конкретным условиям строительства.

Монтаж систем отопления следует и необходимо производить в соответствии с требованиями действующих нормативных документов и технических паспортов на применяемые изделия.



При использовании материалов сайта-ссылка на сайт обязательна,(для интернет-изданий - гиперссылки) на http://installservice.info

teplo-faq.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
