Как развоздушить водяной теплый пол – Как выгнать воздух из теплого пола. Завоздушивание теплых полов

Как выгнать воздух из теплого водяного пола: причины образования воздушных пробок, а также как их удалить и правильно выпустить из системы

Завоздушивание водяного отапливаемого пола – распространенная, неизбежная, однако, решаемая проблема. Своевременное правильное удаление воздуха из теплого водяного пола, при соблюдении несложных рекомендаций, не представит труда и послужит эффективной профилактической мерой, предупреждающей снижение КПД всей системы и выход ее из строя.

Каким бы качественным ни казался монтаж, каким бы продуманным ни было встроенное отопление, воздух так или иначе неизбежно проникает внутрь элементов водяного пола ввиду отсутствия абсолютной герметичности системы.

В профилактических мерах рекомендуется перед началом запуска отопительной системы проводить удаление воздушных пробок. Скапливаются пузырьки, как правило, в наивысших точках системы, коими выступают распределительные коллекторы. Удаление из них воздушных пробок не представит особого труда.

Для успеха операции необходимо проявить терпение, иной раз до нескольких дней, особенно, в случае проникновения воздуха в трубы контуров, а потому проводить развоздушивание необходимо минимум за неделю — дня четыре до планируемого запуска теплого пола. Рекомендуется и по окончании работы системы, перед ее отключением на летний период, на несколько дней перевести в минимальный режим, после чего спустить воздух.

Для того чтобы знать как выгнать воздух из теплого водяного пола, необходимо рассмотреть распространенные причинные его проникновения в систему.

Проникновение может быть обусловлено рядом факторов, среди которых наиболее распространенными являются следующие:

• резкое понижение давления в том или иной отопительном контуре или слишком сильный нагрев теплоносителя;
• технологические причины, заключающиеся в снижении степени герметичности соединений и образованию протечек, что, в свою очередь, ведет к образованию воздушных пробок; это может быть нарушение технологии монтажа системы теплого водяного пола (уклон у расположении труб, неровность поверхности, на которую укладываются трубы, ошибки в монтаже коллектора, отсутствие на распредколлекторе кранов для автоматического сброса давления;
• первый запуск отопления, производимый без предварительной прокачки воздуха.

Нерешенная проблема завоздушивания может привести к серьезным последствиям, от падения эффективности работы системы (в виду небольшого диаметра горизонтально расположенных труб), до полного ее отказа нагреваться, обогревать помещение. Необходимо знать, как удалить воздух из теплого водяного пола.

Мы также подготовили для вас следующую полезную информацию:

На первом этапе происходит перекрытие клапанов всех контуров на коллекторе, кроме одного. Далее включается циркуляционный насос на самые малые обороты (высокие обороты приведут к засасыванию и разбиению воздушных масс на мелкие пузырьки с последующим их проталкиванием с массой воды по трубам). При этом создаваемое давление должно превышать обычное на 15-20%.

Когда вся воздушная масса вышла из контура, его перекрывают, и переходят к другому.

Из каждого, подключенного к коллектору отопительного контура воздух удаляется отдельно при остальных перекрытых контурах.

Операции повторяют 2-3 дня, после чего можно приступить к нагреву теплоносителя и началу отопительного сезона.

Как спустить воздух с теплого водяного пола? Помогут устройства – сепараторы. Основное их назначение заключается в автоматическом удалении воздуха из системы без необходимости посторонней помощи.

Клапанами для спуска и кранами оборудуются коллекторы и циркуляционные насосы, внутреннее пространство которых также может быть завоздушено. Для того чтобы этого не случилось, насос должен устанавливаться исключительно на подачу.

В период спуска должны быть исключены скачки напряжения в сети. С этой целью гоняющий воду насос стоит подключить к источнику бесперебойного питания. Специалисты знают, как стравить воздух из теплого водяного пола, уже попавший в трубы. Это довольно хлопотное дело, а достижение цели растягивается на несколько дней.

А также узнайте подробнее здесь о том, как сделать теплый водяной пол своими руками.

Даже зная как правильно делать водяной теплый пол и в точности следовать предписаниям технологии, все равно не удается избежать проникновения воздуха внутрь. Тем не менее, вопрос о том, как выпустить воздух из теплого водяного пола, решаем даже без помощи специалиста. Главное, по возможности не допускать проникновения скапливающегося в коллекторе и насосе воздуха в трубы.

vizada.ru

Как выгнать воздух из теплого водяного пола: советы эксперта

Сбой работы или нормального функционирования системы отопления происходит из-за скопления воздушных пузырьков.

В этой связи вопрос, как выгнать воздух из теплого водяного пола и улучшить эксплуатационные показатели, является довольно популярным при устройстве отопления.

Подобное оборудование стоит немалых денег, и чтобы исключить возможные затраты, необходимо провести прокачку теплого пола самостоятельно. Подобная технология не требует особых навыков, поэтому ее можно провести самостоятельно.

Основные причины скопления воздушных масс

Часто воздух попадает в трубы при разгерметизации системы

Проблема образование воздушных масс в современных системах отопления является очень насущной. С ней сталкиваются все без исключения владельцы частных и загородных домов.

Одной из главных причин является разгерметизация самой системы, проблемы в стояках и несвоевременная замена отдельных приборов. Зачастую воздушные пробки образуются в момент проведения промывки и присоединения отдельных элементов к радиатору отопления.

Образование подобных проблем может происходить и при неправильном проведении работ, направленных на установку или монтаж системы отопления. В любом случае, эта проблема требует скорейшего решения.

Потребуется плановый выпуск воздуха перед первым включением. Воздух должен покинуть систему труб теплого пола еще до нагрева таковой.

Большинство систем отопления способны функционировать даже после попадания в систему пузырьков воздуха.

Циркуляция при этом будет затруднена, благодаря появлению пузырьков в радиаторе, а вот теплый пол нагреваться перестанет в том случае, если в его систему попадет воздух.

Небольшая толщина труб в совокупности с особенностью системы не даст ей нагреваться, и полы будут холодными.

Можно избавиться от воздуха и в процессе эксплуатации системы, однако намного проще сделать это до наступления первых холодов при незапущенном механизме. Спустя какое-то время, пузырьки могут появиться снова, поэтому за системой необходимо следить и тщательно ее проверять, периодически стравливая воздух.

Выпускайте воздух в летнее время, до запуска системы отопления

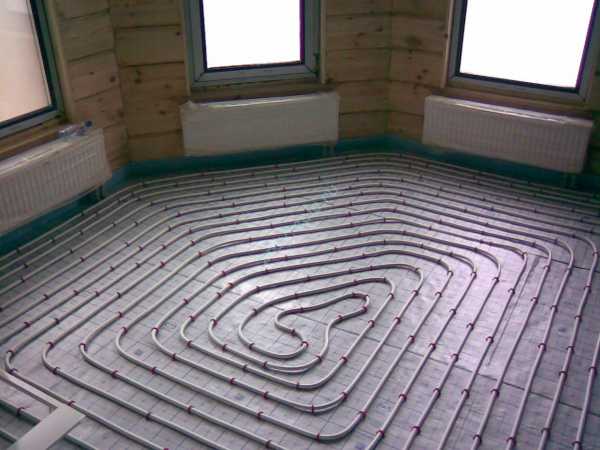

Образование воздушных масс в системе теплого пола

Для прокачки системы пригодится насос

Как спустить воздух, скопившийся в системе, будет зависеть от случая, который привел к подобному результату.

Некоторые обстоятельства требуют скорейшего вмешательства, а другие не способны нанести сильный урон системе.

Если теплый пол был установлен с ощутимыми перепадами, стоит обзавестись дополнительным насосом для прокачки теплоносителя.

Рекомендуется установить несколько автоматических развоздушивателей, которые помогут стравить воздушные массы из системы. Один устанавливается на обратных магистралях, в то время как второй должен стоять на подаче.

Запуск циркуляционного насоса также поможет выгнать лишний воздух. Чем больше воздуха скопилось, тем громче будет работать циркуляционный насос. Стоит обратить внимание, что прокачка системы должна производиться на максимальных скоростях. Это существенно сэкономит время и позволит полностью убрать воздух из системы. Если таковую недавно прокачивали, но воздух уже успел собраться вновь, проблема может быть в самом насосе.

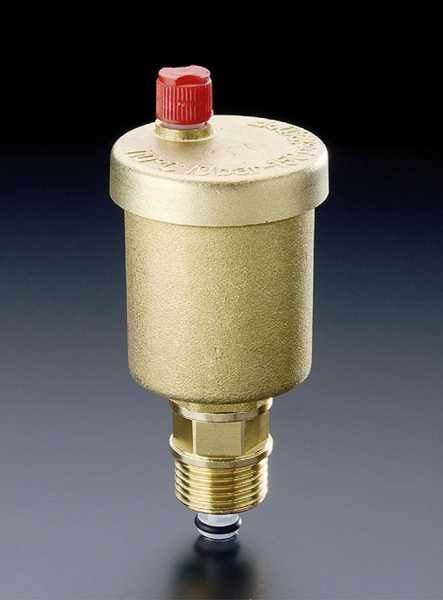

Воздухоотводчик

При установленной гребенке каждый контур перекрывается поочередно, при этом на каждом из них должен быть открыт воздухоотводчик. Спускать воздух необходимо постепенно, поэтому после прочистки первого контура открывается следующий. Спуск производится поэтапно и в момент стравливания должен быть открыт только один контур.

Если данная процедура не дала ожидаемого результата, следующая развоздушка должна производиться не раньше, чем через несколько дней.

Для правильной чистки системы человек должен разбираться в устройстве гребенки и понять принцип ее действия. Если необходимых знаний не имеется, следует обратиться за помощью к специалистам. Подробнее о выпуске воздуха смотрите в этом видео:

В последнее время всю большую популярность приобретают сепараторы, чьей функцией является автоматическое удаление пузырьков воздуха из системы, что существенно упрощает дальнейшую эксплуатацию всей системы.

Алгоритм удаления

В самых верхних точках производится скопление газа в процессе перемещения теплоносителя. При использовании системы теплого пола в роли устройства, с помощью которого осуществляется работа, выступает гребенка или распределитель. В противном случае понадобится покупка более дорогостоящего оборудования для отведения воздушных масс. Подробнее о прокачке теплого пола смотрите в этом видео:

Ниже рассматриваются необходимые действия для избавления системы теплого пола от воздуха

1. Большинство насосов оснащены ступенчатым регулятором скорости. Устанавливается он в положении «1», что позволит ему работать на минимальных оборотах. Качать он будет несколько дольше, однако позволит полностью удалить скопившиеся массы.



   Перекройте все контуры кроме одного

2. Следующий этап заключается в перекрытии всех контуров кроме одного. Эту последовательность необходимо соблюдать на протяжении всей операции на других участках.
3. После удаления воздушных масс кран поворачивается по часовой стрелке до полного закрытия.
4. Так как двигатель будет работать на маленьких оборотах, подобную процедуру необходимо будет проводить неоднократно. Насос выключается после окончания первого выпуска газов. По завершении всех работ кран вновь открывается. Подается питание, что позволит прогнать теплоноситель на небольшой скорости в течение пары минут.
5. Данную операцию необходимо повторить не менее 4 раз. После перекрытия краном контура следует перейти к следующему.

После окончания всех манипуляций давление поднимается до нормального рабочего уровня.

Вам также будут полезны эти статьи:

mvkursk.ru

порядок работ, тонкости и нюансы

Монтаж теплого пола предполагает последующую длительную и бесперебойную работу системы отопления. В городской квартире, частном доме или на даче водяной теплый пол одинаково эффективен и удобен. Такую систему отопления можно оборудовать практически в любом жилом помещении, но эффективность её применения зависит от соответствия технических характеристик оборудования конструктивным особенностям комнаты. Правильно рассчитанные и уложенные отопительные контуры, квалифицированно выполненная опрессовка системы отопления теплого пола позволят владельцам жилья надолго забыть о хлопотах по обслуживанию нагревательных приборов.

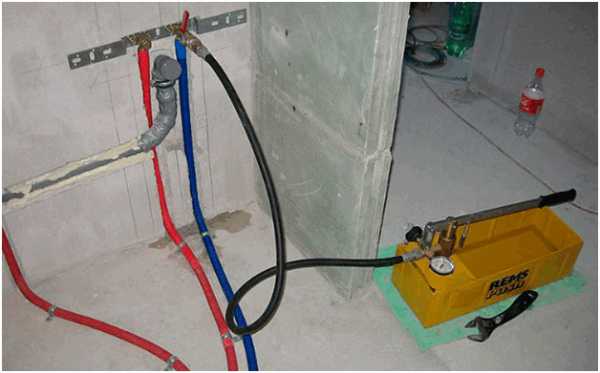

Процедура опрессовки отопительного контура тёплых водяных полов

Однако идиллия не может продолжаться бесконечно — любая техника не вечна и со временем нуждается в ремонте. Теплые полы представляют собой сложный комплекс самого разнообразного оборудования, сбой в работе одного из элементов которого может привести к выходу из строя всей системы отопления.

В некоторых случаях, например, при проблемах с пропускной способностью или герметичностью напольного водяного теплопровода, выполнении консервации жилья приходится спускать воду из отопительного контура.

Рассмотрим подробнее, в каких случаях надо сливать жидкость из системы тёплых полов, и каким образом это выполняется.

Основные причины для слива воды из системы теплого пола

Причин, по которым возникает необходимость самому сливать воду из трубопровода системы отопления, может быть довольно много — от предстоящего длительного отсутствия в доме жильцов до замены в системе воды на антифриз. Чтобы все сделать правильно, и не нанести ущерба системе отопления, разберемся подробнее, как самостоятельно из теплого пола слить воду.

Распространённой причиной необходимости слива теплоносителя является консервация системы обогрева на зимний период при использовании в контуре обычной воды. Это мероприятие до наступления холодов в основном проводят  на дачах и в загородных домах, не использующихся в зимнее время. Для упрощения и ускорения процесса слива используется специальное оборудование.

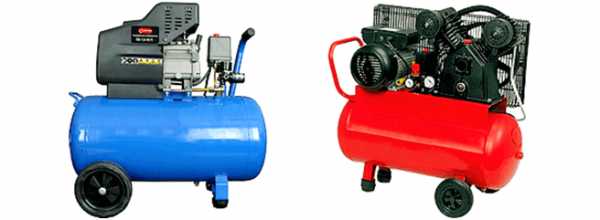

Передвижные воздушные компрессоры (с приводом на электродвигатель)

Важно!  В жилье сезонного использования невыполнение слива воды из отопительного контура тёплых полов до прихода заморозков чревато размораживанием системы, поэтому использование в качестве теплоносителя антифризов бесспорно предпочтительнее — кроме устойчивости к низким температурам эти жидкости меньше подвергают износу детали насоса.

Другое не менее важное мероприятие при эксплуатации тёплых полов — профилактические работы на системе отопления. Котловая вода имеет массу примесей, которые при нагреве выпадают в осадок или образуют наслоения на стенках трубопровода. Из-за уменьшения внутреннего просвета тепловодов нарушается циркуляция теплоносителя в системе, снижается теплоотдача. По этой причине при использовании воды слив теплоносителя необходимо проводить один-два раза в год.

Водяной контур, заполненный антифризом, подобной проблемой не страдает. Замена теплоносителя в данном случае осуществляется раз в 3-5 лет — при условии эксплуатации котла без перегревов (для теплых полов максимально допустимый порог температуры нагрева теплоносителя 45-55⁰С).

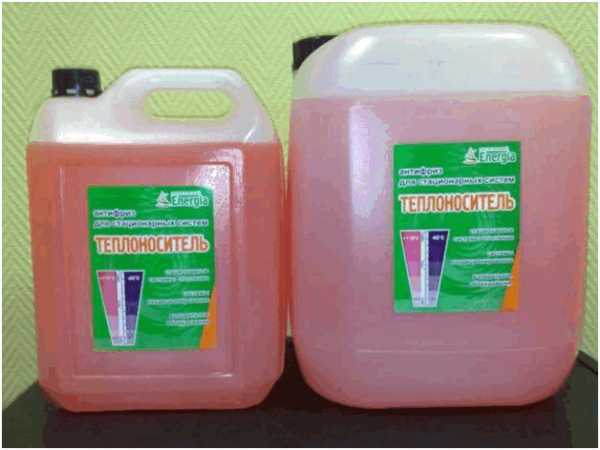

Один из видов антифриза для заполнения контуров системы тёплых полов

Другой причиной необходимости слива теплоносителя может стать потеря жидкостью своих физических свойств.  Изменение характеристик антифриза происходит после перегрева — раствор начинают пениться, заполняя пеной отдельные участки тепловодов, что нарушает циркуляцию теплоносителя в системе и снижает теплоотдачу.

Несоблюдение технологии монтажа теплого пола, использование материалов, не предназначенных для контакта с химическими веществами, обуславливает возникновение коррозийных процессов в системе отопления, в результате чего также нарушается циркуляция теплоносителя, и возникают протечки водяного контура.

Слить воду из трубопровода теплого пола, естественно, придётся при замене её на антифриз — модернизации.

Таковы основные причины необходимости опорожнения системы тёплых полов и, независимо от основания, сливаться вода должна по всем правилам, с выполнением техники безопасности и соблюдением технологической последовательности составляющих операций.

Порядок работ при сливе воды из системы

Теплые полы являются замкнутой системой, поэтому позаботиться о сливных кранах необходимо ещё на стадии монтажа. Количество клапанов должно соответствовать количеству водяных контуров.

Теплый пол – это фактически длинный шланг, уложенный в пол. Способ укладки — конфигурация контуров может быть разной, но принцип работы водяного контура один — теплоноситель отдает тепло окружающему пространству путем нагрева поверхности пола.

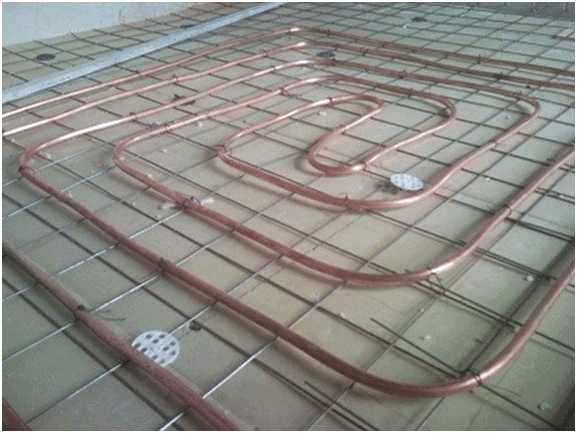

Изображение контура системы тёплых полов из медной трубы, уложенного на арматурную сетку перед устройством стяжки

Перед началом операции по сливу теплоносителя система отопления отключается, после чего выжидается время, необходимое для полного остывания всех её элементов.

Учитывая тот факт, что водяной контур подключается к основному трубопроводу, а место подключения расположено выше уровня пола, слив воды производится принудительно, с помощью воздушного компрессора.

На заметку: мощности бытового пылесоса для опорожнения системы тёплых полов не достаточно.

Важно! Для продувки водяного контура используется компрессор с рабочим давлением до 5 бар — использование более мощного агрегата чревато разрушением теплопроводов.

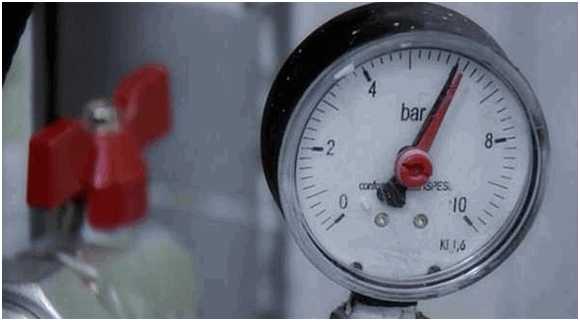

Стрелка манометра на значении 6 бар — максимально допустимое давление продувки системы тёплых полов превышено!

Слив осуществляется через обратную магистраль, оснащенную сливным клапаном, а компрессор подключается к коллектору на входную трубу, поэтому обратный клапан может создать некоторые помехи при продувке трубы. После соединения с коллектором компрессор для вытеснения теплоносителя из контура включается, и выполняется плавное увеличение давления подачи воздуха — до значения, после которого жидкость стала вытекать на выходе. Следует помнить, что объем воды в каждом из контуров теплых полов незначителен, поэтому для её приёма достаточно обычного ведра объёмом 8-10 л.

Компрессор должен работать до тех пор, пока из трубы следом за водой не начнет непрерывно поступать воздух.

На заметку: если у вас под рукой нет компрессора, существует другой способ освободить систему от воды и избежать размораживания системы отопления. На вход тепловода плотно надевается шланг подходящего диаметра длиной 1 м с воронкой на конце. Конец с воронкой приподнимают повыше и постепенно заливают в него жидкость для омывания автомобильных стёкол — «незамерзайку» (лучше использовать ярко окрашенную). По мере вытеснения из обратной трубы пойдет вода, а потом техническая жидкость — процесс длительный, но эффективный.

Технические тонкости и нюансы

При подготовке к сливу необходимо изучить устройство коллектора, чтобы найти и обозначить на подаче и обратке место расположения вентилей, маркированных следующим образом:

• подающие — красного цвета;
• обратного потока — синего цвета.

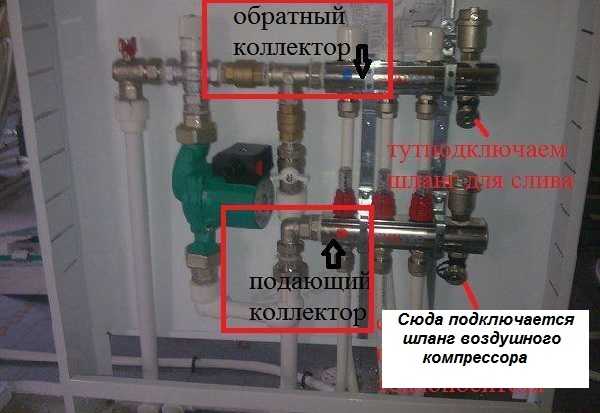

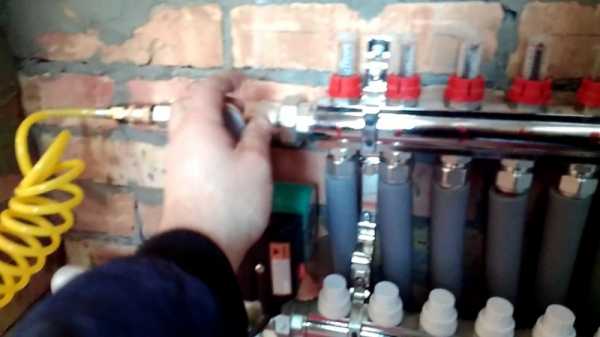

Схема подключения компрессора для опорожнения контуров системы тёплых полов

Перепутав подачу с обраткой, система слива работать не будет — обратный клапан перекроет трубопровод.

Если нет приёмной ёмкости, то можно подсоединить сливной шланг к клапану обратки и протянуть его до ближайшего приёма канализации — унитаза, мойки или трапа.

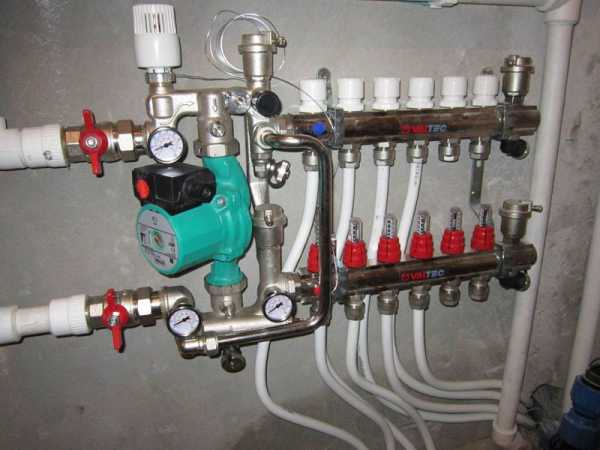

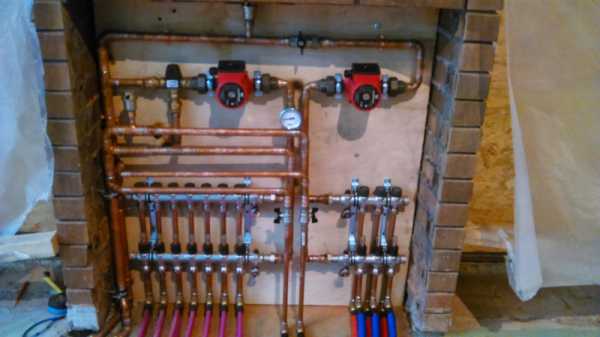

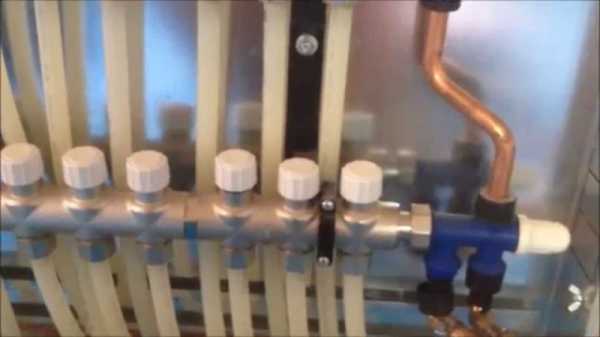

Коллекторный узел системы тёплых водяных полов

Закончив слив воды из одного контура, аналогичным образом проводят опорожнение всех остальных. Во время слива какого-то участка системы вентили остальных контуров должны быть перекрыты, а по окончании каждого этапа краны опорожнённых трубопроводов также необходимо закрывать.

Для полноценного опорожнения контуров процедуру продувки можно через час повторить — когда влага со стенок тепловодов стечёт и скопится на каком-то участке.

В заключение

Периодический слив воды из системы полов с подогревом необходим. Частота проведения этой операции зависит от интенсивности использования системы отопления и качества воды. В регионах с водой жёсткой, содержащей также много взвешенных примесей, сливать воду из отопительного контура надо не реже одного раза в год.

Замена воды в отопительном трубопроводе не требует финансовых затрат (кроме возможной оплаты аренды компрессора), поэтому данную манипуляцию лучше производить регулярно, продлевая этим время беспроблемной эксплуатации водяных контуров.

При использовании антифризов процедуру слива теплоносителя проводят гораздо реже — раз в 3-5 лет, но с соблюдением повышенных мер безопасности — этиленгликоль, используемый для изготовления незамерзающих жидкостей, и его пары относятся к ядовитым веществам, требующих применения средств индивидуальной защиты (спецодежда, перчатки, защитные очки, вентиляция) и вентилирования помещения.

znatoktepla.ru

Типичные ошибки при монтаже водяных теплых полов

Оглавление статьи

Приветствую всех, кто читает эту статью! Она посвящена ошибкам при монтаже очень популярной на данный момент системе низкотемпературного отопления — водяного теплого пола (сокращенно ВТП). Если кому-то не понятно, то теплые полы называют низкотемпературной системой из-за того, что теплоноситель в них должен иметь температуру не более 50° Цельсия. При этом температура самого пола не должна превышать 26° в жилых помещениях и 31° Цельсия у дорожек и окантовок бассейнов. Рекомендую прочитать статью о том как работает водяной теплый пол. Давайте перейдем ближе к делу и начнем рассматривать ошибки при монтаже.

Неправильная подготовка поверхности под укладку теплых полов.

Часто при самостоятельном монтаже ВТП люди забывают о том,  что нужно выравнять основание под пол. Давайте объясню чем это грозит — если разные участки контура теплого пола будут лежать на разном уровне по вертикали, то велика вероятность образования воздушных пробок. Из-за воздушной пробки теплоноситель перестанет циркулировать по контуру, а значит он не будет греть. Чтобы этого избежать, нужно выровнять и тщательно вычистить поверхность от мусора. Для наглядности предлагаю вам посмотреть следующее видео:

Неправильная укладка демпферной ленты.

Напомню, что демпферная лента нужна для того, чтобы компенсировать температурные расширения бетона, которые возникают из-за повышения его температуры. Часто люди  забывают крепить ее к стенам или выбирают неправильную ширину ленты. Демпферная лента должна быть выше уровня конечной стяжки на 2-3 см. К стене ленту крепят при помощи дюбель-гвоздей, если она не имеет клейкой стороны. Лента на по всей длине должна одинаково прилегать к стене. Смотрим следующее видео:

На видео показана укладка самоклеющейся ленты, поэтому монтажник не использует дюбель-гвозди. А вот на следующим видео они будут:

Идем дальше!

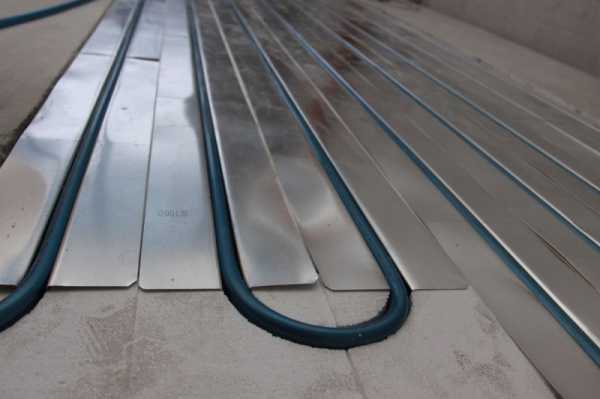

Неправильная укладка труб теплого пола.

Укладка труб ВТП — дело непростое для неопытного «самоделкина», который решил сэкономить на монтаже и сделать все сам. Здесь все начинается с укладки теплоизоляции на черновую стяжку. В качестве теплоизоляции используют пенополистирол разной толщины, либо фольгированный вспененный полиэтилен. Последний применяют там, где нет возможности укладывать толстый утеплитель. Стоит сказать, что щелочная среда стяжки быстро разъедает фольгу, поэтому от нее много толку не будет. Хотя на данный момент есть образцы такого утеплителя, где фольга покрыта сверху слоем полиэтилена, который должен защитить алюминий от действия щелочи.

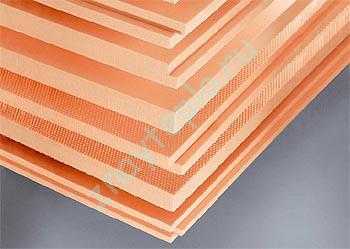

Фольгированная изоляцияИзоляция из пенополистирола

Изоляция должная быть уложена плотно без люфтов.

Теперь переходим непосредственно к проблемам укладки труб ВТП. Перечислю их в виде списка:

• Отсутствие предварительного плана — при монтаже ВТП очень помогает наличие предварительного плана. На плане размечают места входа и выхода труб, шаг укладки, отступ от стен и прочие вещи.
• Несоблюдение шага укладки — многие люди экономят на трубе и делают шаг укладки больше 30 см. При этом появляется «зебра». Это значит, что пол будет то холодный, то теплый. Шаг укладки находится в диапазоне от 10 до 30 см.
• Слишком длинные контура теплого — для водяного теплого пола, сделанного трубой 16 мм в диаметре ограничением по длине будет 100 метров, а для 20-ой  трубы ограничением будет длина петли в 120 метров. Если сделать петлю длиннее, то теплоноситель с большой долей вероятности по ней циркулировать не будет.

Предлагаю вам посмотреть вот это видео:

После укладки необходимо сделать опрессовку труб водой. Опрессовка делается давлением не меньше 3 атмосфер. Заливка стяжки на трубу тоже осуществляется под давлением. Это нужно, чтобы  раствор своим своим весом не сплющил трубу. Раз уж мы заговорили про стяжку, давайте рассмотрим этот процесс внимательно.

Заливка стяжки теплого пола.

Вот наступает момент когда отступать дальше уже нельзя — это момент заливки стяжки. К этому времени вся труба должна быть уложена, закреплена и находиться под давлением (вода в трубе должна быть комнатной температуры). Кстати про подключение! Рекомендую вам ознакомиться со статьей, которая посвящена группе автономной циркуляции.

Основная ошибка, которую можно допустить при заливке — это неправильная толщина стяжки. Ее нельзя делать тоньше 3 см и толще 10 см. Кроме этого, предъявляются требования к составу смеси — она должна быть не ниже марки 400. Конечно, это требование соблюдается далеко не всегда, но знать про него нужно. Сказать тут больше особо нечего, предлагаю посмотреть как это делается:

Заключение.

Водяной теплый пол — сложная инженерная система. Сэкономить здесь можно, но почти наверняка это будет в ущерб качеству либо материалов, либо выполненных работ. Стоит внимательно подбирать людей для такой работы, желательно чтобы у них было некоторое «портфолио», где вы сможете посмотреть его успехи в этом деле. Если вам интересно, почитайте статью о том как сантехники обманывают людей. На материалах тоже нужно экономить осторожно. То, что зальете в бетон должно быть хорошего качества, чтобы вам не пришлось потом все это вскрывать. На этом мы с вами пока попрощаемся, жду ваших вопросов в комментариях!
