Как разобрать алюминиевый радиатор отопления своими руками: подробное описание

Во многих домах установлены алюминиевые радиаторы отопления, которые стали одной из первых альтернатив устройству из чугуна. Как разобрать и собрать алюминиевый радиатор отопления своими руками, если необходим ремонт, – актуальный вопрос для домовладельцев.

Особенности алюминиевых радиаторов

Для того чтобы грамотно собрать и разобрать систему, состоящую из алюминиевых радиаторов, следует в первую очередь знать сильные и слабые стороны, которые характерны для данного вида. Среди плюсов такого типа батарей можно выделить следующее:

1. Высокая теплопроводность алюминия компенсирует нестабильность напора теплоносителя.
2. Легкость материала облегчает транспортировку и монтаж. Ремонт радиаторов отопления из алюминия можно сделать своими руками.
3. Стоимость батарей в разы меньше биметаллических и медных аналогов.
4. Достаточно большой диаметр проходных отверстий.
5. Батареи быстро нагреваются и так же быстро остывают. Это дает возможность установить в короткие сроки оптимальную температуру в помещении при изменении погоды на улице.

Несмотря на большое количество преимуществ, они имеют свои минусы:

1. Алюминиевые радиаторы нельзя назвать универсальными, поскольку они стыкуются не со всеми системами отопления и для их установки требуются специальные переходники.
2. Склонность к завоздушиванию. В радиаторах такого типа высока вероятность появления протечки, поскольку они не переносят резких перепадов давления.

Именно недостатки алюминиевых батарей требуют навыков их разборки. Следует отметить, что подобные проблемы актуальны и для биметаллических радиаторов отопления.

Процесс разборки

Разбирать алюминиевые радиаторы требуется при обновлении системы, установке дополнительных секций или при необходимости устранить протечку или поменять уплотнительные кольца. Отремонтировать батареи самостоятельно несложно при соблюдении определенной последовательности.

Для справки! Из инструментов для проведения работ потребуются гаечный ключ, отвертка.

Далее следует:

1. Аккуратно сбросить давление, остановить движение теплоносителя. Подождать, когда система отопления полностью остынет.
2. Открутить муфту в месте соединения радиатора с входной трубой. Она смещается вдоль трубы, что дает возможность беспрепятственно снять радиатор и положить его на пол, предварительно застеленный пленкой. Воду, оставшуюся внутри батареи, необходимо слить.
3. Из радиатора следует достать фильтр и тщательно промыть проточной водой, очистив его от налета, примесей и грязи.

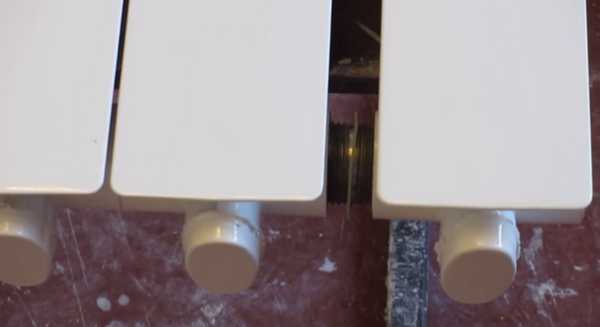

Разобрать радиатор отопления на секции можно после его демонтажа. Между собой они соединены ниппельными гайками, которые имеют наружную резьбу и монтажные пазухи. Для проведения с ними разных манипуляций необходим специальный ключ в виде лопатки с несколькими засечками. Поместить ниппельный ключ в монтажные пазы гайки и сделать несколько оборотов. Такую манипуляцию следует произвести со всеми ниппелями, пока секции не рассоединятся.

Такой метод позволяет не допустить перекосов, которые свойственны алюминиевым радиаторам. Если процесс откручивания затруднен, то на конце ключа обычно есть специальное отверстие, куда можно вставить стержень для усиления.

Разобранные батареи следует тщательно очистить внутри и при необходимости заменить все прокладки и уплотнители.

В том случае, если разбирается радиатор из-за наличия течи, то следует приготовить специальный раствор. Необходимо взять эпоксидную смолу с бронзовым порошком. Далее взять трос, который обычно используется для прочистки канализации, обработать им всю внутреннюю поверхность батареи и оставить высыхать на полчаса.

Важно! При работе с эпоксидной смолой все манипуляции необходимо делать быстро, поскольку это вещество практически моментально застывает.

Ремонт и диагностика биметаллических радиаторов проводится аналогично.

Сборка батарей

После проведения диагностики и устранения неполадок батареи необходимо собрать. Процесс сборки будет следующим:

1. Уложить все элементы радиатора на ровную поверхность и тщательно осмотреть. Резьбовые соединения не должны иметь трещины и сколы.
2. Все соединения очистить от загрязнений, а торцы отшлифовать, сняв даже слой заводской краски. Можно прибегнуть к помощи наждачки с мелкими зернами во избежание повреждения поверхности и оставления на ней царапин.
3. Все прокладки промыть в мыльной воде, а если в качестве теплоносителя используется антифриз, то их дополнительно обработать обезжиривающим составом.
4. На ниппельные гайки надеть уплотнители и с обеих сторон приставить секции. При помощи специального ключа плавно сделать несколько оборотов по часовой стрелке. Работы по соединению выполняются, начиная с верхних отверстий, потом закрепляются нижние. Закрутить гайки до упора, но делать это предельно аккуратно, поскольку алюминиевую резьбу легко можно повредить.
5. На неиспользуемое отверстие надеть заглушку, а на другом торце установить кран для выпуска воздуха.

Далее батареи соединяются с отопительной системой, при этом надо проследить, чтобы муфта максимально плотно соединяла трубу подачи теплоносителя. После того как система смонтирована, можно запускать жидкость и проверить наличие протечек.

rusolymp.ru

Как разобрать алюминиевый радиатор отопления своими руками

Как разобрать, нарастить и собрать радиатор отопления

Алюминиевые, биметаллические, чугунные радиаторы собраны по одному и тому же принципу: секции в верхней и нижней части соединены между собой ниппель-гайками. Ниппель-гайки — это полые кольцеобразные гайки с внешней резьбой. Резьба нанесена на оба конца. Внутри каждой сделаны специальные пазы. В них при сборке-разборке вставляется ключ, вращая который происходит стягивание либо разъединение (в зависимости от направления вращения) обеих секций. Герметизацию обеспечивает прокладка из паронита или силикона, надеваемая сверху гайки.

Так подключается радиатор в систему

Как правило, разбирать и собирать батареи отопления нужно в следующих случаях:

• при монтаже новой системы обогрева;
• при необходимости добавить дополнительные секции радиатора;
• заменить давшую протечку секцию либо прокладку.

Нужно менять прокладку, а значит, разобрать батарею, а потом ее собрать

Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

Как собрать алюминиевый радиатор

Собираем в обратной последовательности. Секции располагаем на ровной поверхности (подходящих размеров стол или просто кладём на пол). Если радиатор не новый, откручиваем торцевую заглушку и кран Маевского.

Перед монтажом следует хорошо исследовать резьбы и пазы, они должны быть качественными, без сколов и перепадов. На монтируемой секции для пробы «прогоняем» резьбу вкручивая-выкручивая ниппель. Здесь нужно обратить внимание на то, что перед резьбой под слоем заводской краски может находится прокладка. Потрите слегка торец мелкой наждачной бумагой, если она там обнаружится, то её нужно аккуратно срезать ножом с острым лезвием.

Так алюминиевый радиатор выглядит в разрезе

Перед тем, как добавить секции радиатора отопления, обязательно зачищаем торцы до гладкой поверхности. Снимаем даже заводскую краску. На торцах радиаторов она не нужна, а только будет способствовать раннему проявлению течей. Под краску рано или поздно начнет просачиваться теплоноситель. В случае с незамерзающими жидкостями это произойдет очень скоро, если используется в системе вода, то не очень, но произойдет обязательно. И тогда между секциями начнет подтекать теплоноситель, хотя прокладки еще в идеальном состоянии. А все дело в том, что краска на торцах расслоилась или ее разъело, появились микротрещины. Так что обязательно зачищаем торцы до чистого металла, но используем мелкую наждачную бумагу, чтобы поверхность металла была гладкой и без царапин. Это гарантирует эксплуатации системы без течи в радиаторах.

Для лучшей герметичности торцы потом нужно обезжирить (можно бензином). Обезжиривают также и прокладки, но их нужно вымыть обычным мыльным раствором. Для системы, которая будет заполняться водой обезжиривание — необязательная процедура, а для систем, которые будет работать на антифризах ее проводить нужно. Антифризы имеют большую текучесть и просачиваются в самые мельчайшие поры. После того, как все высохнет начинаем собирать алюминиевые радиаторы.

Затем наживляем на пол-оборота обе ниппель-гайки. Сверху на ниппель одеваются термостойкие паронитовые (силиконовые) прокладки для герметизации стыков. Теперь берём секцию, которую нужно прикрутить и плотно приставляем к гайкам, проверяя плотность их прилегания. Далее, вставляем ключ в верхнее отверстие и закручиваем на 1-2 оборота. При этом пока не пользуемся рычагом. Крутим руками. Затем проделываем ту же операцию и в нижнем отверстии. Повторяем несколько раз, поочередно на несколько оборотов затягивая обе гайки.

Секции откручиваем постепенно, на один -два оборота гайки то снизу, то сверху

Закручиваем настолько, насколько хватит сил. Только после ручной затяжки можно пользоваться рычагом. Это нужно делать в два этапа на каждом ниппеле. Чрезмерных усилий лучше не прикладывать при финальной затяжке ниппелей, поскольку можно легко сорвать резьбу: алюминий мягкий металл, не забываем.

Если секция собрана полностью, на неиспользованные отверстия с одной стороны накручиваем заглушку, а с другой — кран «Маевского» (для выпуска воздуха из системы). Теперь вы знаете, как собрать секции радиатора отопления и при необходимости сможете дорастить несколько секций.

Разборка чугунных радиаторов

Наиболее распространены чугунные радиаторы МС140. За время их эксплуатации, а это в некоторых случаях 30 и больше лет, они показали себя только с лучшей стороны:

• аккумулирует тепло;
• устойчив к плохому качеству теплоносителя;
• простоты в обслуживании;
• надёжны и имеют большой срок службы (от10 лет и выше)

Как же разобрать этого дедушку? А очень просто, ведь конструктивно все радиаторы собраны по одному принципу: с помощью ниппель-гаек и прокладок для герметичности. Правда, в те древние времена на гайку накручивалась пакля с краской и стояла резиновая прокладка.

Чугунные радиаторы в некоторых системах стоят по 50 лет, понятно, что разобрать их будет непросто

С разборкой нового радиатора проблем не возникает. А вот со старым придётся повозиться:

• со временем стык между секциями «прикипает»;
• внутренние выступы для ключа разъедаются под действием теплоносителя.

Вот поэтому разобрать старую «чугунину» довольно проблематично.

Еще одна сложность в работе с чугуном — его большой вес. Масса одной «чистой» секции -7.5 кг. Батарея из 10 секций весит 75 кг, поэтому переносить её лучше вдвоём. Перед разборкой радиатора, его лучше всего снять и промыть. Небольшую по весу батарею можно промыть в ванне, предварительно постелив тряпку. Для этого лучше всего взять кусок шланга, подключить к крану с холодной водой и хорошенько промыть. Если ванну пачкать жалко, можно выйти во двор. Важно только наличие воды, нужен также сток: всякого ужаса в воде будет более чем достаточно.

Только сильный человек может один носить чугунные батареи

Место для разборки радиатора выбирается ровным и достаточно просторным. Если вы живёте в многоэтажном доме, то эту работу вполне можно выполнить на лестничной клетке. Из инструментов понадобится:

• радиаторный ключ;
• зубило, молоток, небольшая кувалда;
• щётка с металлическим ворсом, паяльная лампа;
• несколько досок или чурок для подкладки под батарею;
• сантехнический ключ №2,3 для раскручивания боковых пробок (футорок) и заглушек.

Немного слов о ключе: вряд ли вы найдёте что-то подобное в магазине, проще поискать на рынке или одолжить у знакомого сантехника.

Ключ представляет из себя круглый пруток диаметром 18 мм. С одной стороны он расплющен в виде лопатки под внутренний размер: ширина ее 28х40мм и толщиной 6 мм. С другой, к нему приварено кольцо, в которое вставляется рычаг для вращения. Длина ключа определяется как ½ длины самого большого радиатора плюс примерно 300 мм. Можно сделать такое «чудо» и из подходящего отрезка полудюймовой трубы, расплющив один конец. Но этот вариант подойдёт только для разборки нового радиатора.

Стык потек — прохудилась прокладка. Нужно разбирать чугунную батарею и менять ее

Для облегчения работы, перед разборкой стык необходимо прогреть строительным феном, либо паяльной лампой. Вот тут и понадобятся доски: на них укладываете батарею и греете.

С «закипевшими» секциями проблем бывает очень много. Они настолько «сроднились», что и значительные физические усилия не помогают. Тогда первое «лекарство» — нагрев. Разогреваете металл до слабого свечения, затем попробуете раскручивать (только перчатки берите толще). Может подойти еще один вариант: раскручивать после остывания, но только сразу, после того, как температура снизится. В этом случае образуются в прокладках микротрещины, и разрушается такое соединение проще.

Теперь о порядке действий. Предварительно открутив заглушки, прикладываем ключ сверху радиатора, совместив головку ключа с местом, где будет откручен ниппель, и делаем круговую отметку мелом на теле ключа по торцу секции. Вместо мела можно использовать кусок изоленты или скотч. Далее вставляем ключ в нижнее внутренние отверстие и немного проворачивая вдоль оси вправо и влево доводим его до сделанной метки.

Теперь о том, в какую сторону нужно откручивать секцию. Если есть ниппель, то «наживляем» его поочерёдно левой или правой стороной. Определяем, в какую сторону он закручивается. Тогда откручивать гайку ключом нужно в противоположную сторону. Если резьба правая (закручивается по часовой стрелке), то для откручивания вращаем ключ против часовой стрелки. Для левосторонней резьбы откручиваем по часовой стрелке.

Если случилось чудо, и вам удалось сорвать резьбу, не спешите раскручивать ее полностью. Выкручивайте гайку на один оборот, затем проделайте тоже самое и с верхним ниппелем. И так понемногу откручивайте то сверху, то снизу. Чугун не любит перекосов и может банально расколоться. Таким же образом раскручиваем все секции.

Бывает, что протёкшую секцию не удаётся раскрутить. Тогда попробуйте распилить её по центру ниппеля «болгаркой» или ножовкой по металлу. Только разрезать секцию нужно предельно осторожно. Ведь чугун по природе – материал хрупкий. Есть ещё один способ: среднюю часть негодной секции просто разбивают небольшой кувалдой с двух сторон, а ниппеля выкручивают сантехническим ключом или выбивают молотком и зубилом.

При разборке не всегда получится обойтись только ключом. Часто необходимо разогреть металл до слабого свечения, и только после этого можно будет (и то не всегда) сорвать резьбу с закипевшей батареи

Сборка чугунного радиатора

Производится в обратной последовательности, отличие лишь в смене направления вращения ключа. Не забывайте о замене прокладок, лучше всего купить в магазине паронитовые, они прочнее, долговечнее и выдерживают агрессивные теплоносители (антифризы).

Вдруг не найдёте таких прокладок, можно использовать сантехнический лён. Он наматывается на правую резьбу по часовой стрелке, а на левую наоборот — против часовой стрелки. Ещё для надёжности на резьбу ниппель-гайки можно нанести герметик (например Unilock). Если использовать в системе планируете антифриз, то на подмотку краску наносить нельзя — ее разъест очень быстро и придется все перепаковывать. А это — слив системы, ее промывка, разобрать, потом собрать все секции… работы много. Так что под систему с антифризами используйте химический стойкий герметик и паронитовые прокладки.

Сборка и разборка радиаторов из любого материала происходит по одному сценарию. Разный может быть только вес, да еще некоторые специфические характеристики металлов (хрупкость чугуна, например).

Как разобрать алюминиевый радиатор отопления своими руками

Потребность разборки батарей отопления может возникнуть в каждом доме. Если одна из секций дала течь, то ее требуется заменить или убрать. Добавлять дополнительные ребра приходится, когда имеющееся не прогревают помещение до нужной температуры. А если во время отопительного сезона в квартире становится жарко, нужно убрать лишние секции. Подобные задачи решаются с помощью профессионалов, но если финансовое состояние оставляет желать лучшего, придется узнавать, как разобрать радиатор отопления своими руками. Это позволит сэкономить и получить полезный опыт.

Как разобрать радиатор отопления своими руками

Конструкции радиаторов отопления

При возникновении поломки отопительного элемента, особенно в холодное время года, его необходимо немедленно отремонтировать или заменить. Возможна ли разборка радиатора, зависит от типа его конструкции. Довольно часто в квартирах устанавливают неразборные виды радиаторов, которые восстановлению не подлежат. В таком случае лучше сразу приобрести новую батарею. Но есть и разборные модели, которые можно демонтировать для замены поврежденного элемента и установить назад.

Изделия делятся на два основных вида:

1. Секционные батареи, собранные из нескольких одинаковых секций, надежно соединенных между собой. В каждой из них есть канал, по которому циркулирует вода, а ребра, излучающие тепло обогревают помещение. Секционные батареи являются наиболее популярными, поскольку стоимость таких радиаторов ниже. При возникновении поломки, достаточно заменить только поврежденную секцию, а при необходимости всегда можно добавить или убрать ребра.

Секционные батареи отопления

1. Монолитные изделия представляют собой одну цельную конструкцию, которая не имеет отдельных секций. По внешним признакам эти радиаторы могут напоминать секционные аналоги, но отличия между ними очевидны. В монолитных устройствах нет соединительных стыков, за счет чего они способны выдерживать большее давление. От этого и сроки безотказной работы этих конструкции почти в два раза больше, чем у секционных. Но в случае протечки монолитное устройство придется менять полностью. В секционных изделиях достаточно будет заменить поврежденный элемент.

Биметаллический монолитный радиатор

Подготовка к разборке

На этом этапе нужно приготовить все необходимые инструменты и демонтировать батарею с места крепления. Для работы, в зависимости от вида и состояния радиатора, могут понадобиться такие инструменты:

• радиаторный (ниппельный) ключ;
• разводной ключ или набор гаечных ключей с разными размерами головок;
• автоген или болгарка;
• строительный фен;
• молоток, кувалда;
• зубило.

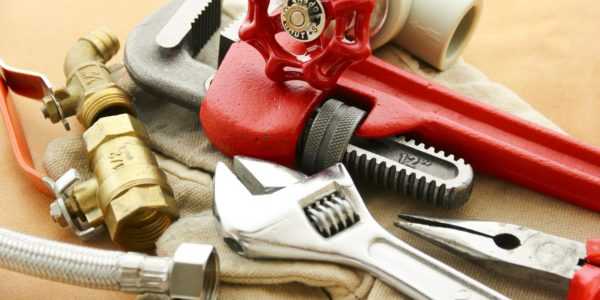

Инструменты для разборки батарей отопления

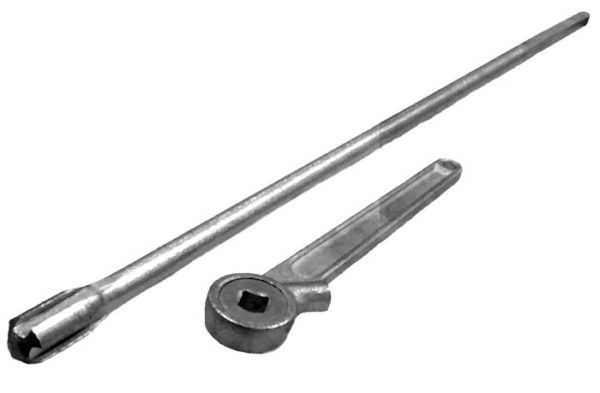

Ниппельный ключ представляет собой железный прут с головкой в виде лопатки на одном конце, и отверстием или загнутым «ухом» на другом. Приобретенный в магазине инструмент имеет засечки, расстояние между которыми равно ширине секций радиатора отопления. Они помогут найти месторасположения нужной ниппель-гайки.

После подготовки инструментов, необходимо обустроить место для разборки радиатора. Подойдет пол или прочный стол. Нужно учитывать то, что из батареи будет вытекать грязная вода, и не забыть подстелить под нее непромокаемую ткань.

Разборка биметаллических и алюминиевых секционных изделий

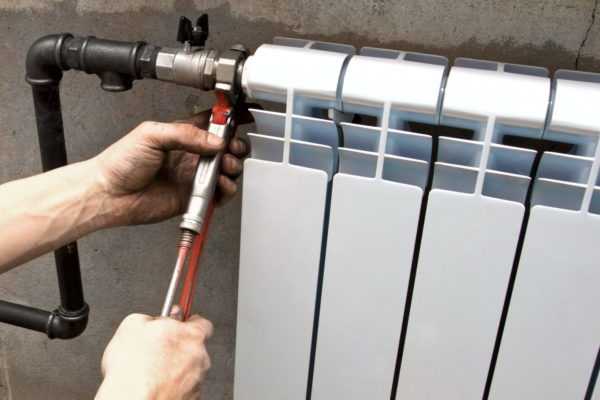

Чтобы отсоединить радиатор от системы и снять его с места крепления, необходимо выполнить следующее:

1. Остановить циркуляцию воды и сбросить давление.
2. Если батарея отопления горячая, нужно подождать пока она остынет, а затем отсоединить от системы. Для этого нужно открутить соединительные муфты на входе и выходе.
3. Отодвинуть муфту от радиатора по трубе снять устройство с кронштейнов.
4. Слить оставшуюся воду и положить изделие на место разборки лицевой стороной вверх.
5. Вытянуть и сразу промыть фильтр, чтобы загрязнения на нем не засохли.

Разборка биметаллических и алюминиевых секционных изделий

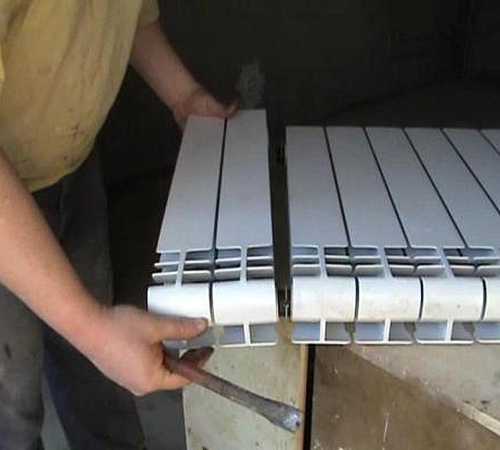

На следующем этапе радиатор разбирается на отдельные секции. Чтобы избежать повреждений во время работы, необходимо разобраться в какую сторону нужно крутить ниппель-гайку. Этот элемент представляет собой кольцеобразную гайку с внешней резьбой и пазами внутри с обеих сторон. При этом на одной гайке есть и правая и левая резьба. Если ее откручивать, то соседние секции батареи будут равномерно раздвигаться, а при закручивании – стягиваться.

Обычно производители делают отметки на лицевой стороне заглушек и футорок, которые обозначают направления резьбы. Отметка «D» обозначает правостороннюю резьбу, «S» – левостороннюю. Для точного определения направления движения, рекомендуется взять свободную ниппель-гайку и попробовать наживить ее на резьбу в радиаторе. Определившись, в какую сторону она закручивается, станет понятно, куда вращать ключ, чтобы разъединить секции.

Важно!Если ниппель-гайку крутить не в ту сторону, можно легко сорвать резьбу и на ней и на батарее отопления.

Определившись с направлением резьбы, вставьте ниппельный ключ в радиатор и продвиньте к нужной гайке. Сделать это помогут насечки на инструменте. Когда он будет находиться в пазах, вставьте в отверстие с другой его стороны рычаг. Чтобы сдвинуть гайку с места потребуется приложить усилие. Позовите помощника, чтобы он зафиксировал радиатор на одном месте.

Ремонт биметаллических радиаторов

Когда гайка продвинется на половину оборота, переходите на другую сторону, чтобы открутить вторую, и выполните такие же действия. Убедившись, что обе гайки вращаются без прикладывания большой физической силы, постепенно откручивайте то одну, то другую сторону, продвигаясь на 5-7 мм.

Прокладка между секциями радиатора

После разъединения заберите металлические прокладки, которые были между секциями. Если они находятся в хорошем состоянии, то их можно будет установить назад при сборке, если в плохом, то используйте их в качестве образца для покупки новых. Силиконовые прокладки нужно менять обязательно.

Разборка чугунного радиатора

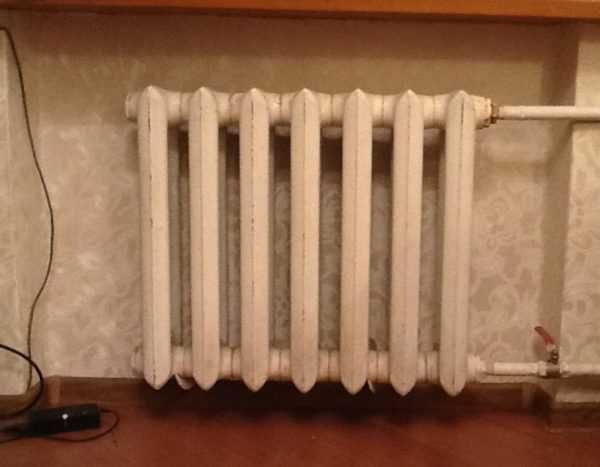

Чугунная батарея отопления

Чугунные изделия, как правило, стоят в квартирах по несколько десятков лет. В связи с этим во многих случая разобрать их не повредив невозможно. Чтобы снять батарею с места крепления, раскрутите сгоны на входе и выходе. Если это сделать не получилось, ее придется срезать болгаркой или автогеном. После демонтажа изделие промывается и укладывается на ровную поверхность.

Срезаем старую батарею болгаркой

За долгие годы эксплуатации стыки между секциями, ниппель-гайки и другие отдельные элементы прикипают друг к другу. За счет этого разборка требует применения большей физической силы, чем во время работы с новыми радиаторами отопления. Если гайка не откручивается, воспользуйтесь инструментом для нагрева мест соединения. Когда прикипевшие участки разогреются, их будет проще разъединить.

Совет:для нагрева можно использовать строительный фен, автоген или паяльную лампу.

Если пазы, предназначенные для фиксации ключа в соединяющих гайках, разъела ржавчина, разобрать изделие не получится. Эффективным способом убрать поврежденную секцию является механическое разбивание с применением кувалды, но в таком случае есть большой риск повредить всю конструкцию. Можно также попробовать распилить батарею в местах стыков болгаркой или ножовкой по металлу.

Разбираем старую батарею

После отделения поврежденной секции от всей конструкции попробуйте выбить ниппель-гайки при помощи молотка и зубила. Чтобы работать было легче, привлеките помощника. Только своими руками снять и разобрать радиатор может не получиться, так как чугунные изделия очень тяжелые. Одна секция весит около 7,5 кг. Соответственно, батарея в 10 секций потянет на 75 кг.

Схема разборки чугунных радиаторов отоплений.

Если понять, как разобрать радиатор отопления своими руками, это можно сделать быстро и без каких-либо негативных последствий. Главное, запастись необходимыми инструментами и знаниями. В случае со старыми батареями могут возникнуть проблемы. Но если повезет, то снять нужные секции получится. В противном случае придется покупать новый отопительный элемент.

Фотогалерея (14 фото)

Сборка алюминиевых радиаторов отопления

Алюминиевые радиаторы отопления – общие сведения и характеристики

В 80-х годах двадцатого века на мировом рынке была представлена модель алюминиевого радиатора отопления. По сравнению с таким привычным изделием, как чугунные батареи, этот вид обогревательных приборов имел ряд серьёзных преимуществ, вследствие чего быстро завоевал популярность среди потребителей. Действительно, алюминиевый радиатор отопления имеет ряд характеристик, из-за которых он считается одним из самых удобных обогревательных приборов. Рассмотрим эти характеристики подробнее:

1. Алюминий является материалом с отличной теплопроводностью, вследствие чего изделия из него можно использовать в системах с нестабильным напором теплоносителя. Половина тепла передаётся путём излучения, половина – путём тепловой конвекции;
2. Небольшая масса – это упрощает монтаж такого типа устройств, а также их транспортировку и обслуживание;
3. Прочность – алюминиевые радиаторы отопления выдерживают давление в 16 атмосфер;
4. Низкая стоимость – устройства этого типа стоят гораздо ниже аналогичных биметалических или медных изделий;
5. Возможность регулирования;
6. Эстетичный внешний вид.

Благодаря всем этим характеристикам, алюминиевые батареи отопления быстро завоевали рынок и стали широко использоваться для обогрева помещений.

Однако наряду с преимуществами эти устройства имеют и ряд существенных недостатков:

1. Алюминий является активным в химическом плане металлом и имеет недостаточную стойкость к коррозии;
2. В сборных моделях невозможно применение никакого другого теплоносителя, кроме воды со строго выдержанными кислотно-щелочными характеристиками;
3. Алюминиевые радиаторы имеют склонность к завоздушиванию. Поэтому периодически необходимо стравливать воздух из системы;
4. Резьбовое соединение в таких моделях является слабым местом. При гидравлическом ударе может нарушаться герметичность изделия.

Алюминиевые батареи выпускаются двух видов:

• цельнолитые;
• сборные, состоящие из отдельных секций. При желании их можно нарастить – добавить дополнительные секции, либо наоборот снять их.

Разборка алюминиевых радиаторов

Разобрать алюминиевый радиатор отопления требуется, как правило, в тех случаях, когда:

1. Собираемся делать монтаж новой системы отопления;
2. Нужно нарастить батарею либо снять лишние секции;
3. Необходимо заделать протечку или заменить уплотнения.

Для того, чтобы разобрать изделие, нам понадобится набор гаечных ключей, отвёртка и радиаторный ключ.

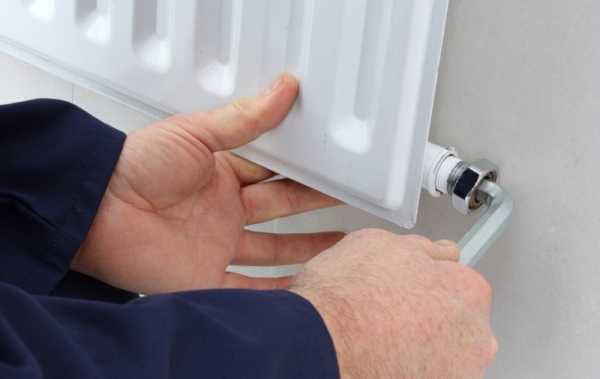

Первым этапом является демонтаж батареи с места её крепления. Для этого выполняем следующие действия:

1. Останавливаем циркуляцию воды в системе и сбрасываем давление;
2. Убеждаемся, что устройство остыло и горячая вода внутри него не ошпарит нас, вылившись наружу;
3. Находим резьбовое соединение в месте, где шланг посредством муфты крепится к трубе батареи. Подбираем подходящий по размеру гаечный ключ – с его помощью необходимо раскрутить это соединение;
4. Смещаем муфту по трубе, снимаем устройство и кладём на специально постеленную на пол полиэтиленовую плёнку. Внутри может оставаться немного воды – следует её слить. Радиатор кладём лицевой стороной вверх;
5. Вынимаем специальный фильтр и сразу же промываем его. Иначе грязь на нём может засохнуть до такой степени, что очистить её будет невозможно. В таком случае придётся покупать новый фильтр – повторное использование старого будет невозможно.

Следующий этап будет заключаться в том, чтобы разобрать саму батарею на отдельные секции. Следует знать, что соединение секций батареи между собой выполняется при помощи нипппель-гаек – это пустые внутри гайки с наружной резьбой с обеих сторон и пазами для монтажа внутри. Для этой цели используем радиаторный ключ, специально предназначенный для работы с ниппель-гайками. При необходимости его можно изготовить самостоятельно. Это ключ лопаткой с засечками на стержне – расстояние между ними соответствует ширине секций алюминиевых радиаторов. То есть, сверяясь с тем, на сколько засечек вошёл внутрь ключ, мы можем выяснить, какую ниппель-гайку мы крутим в данный момент.

Поместив лопатку в пазы соответствующей ниппель-гайки в отверстии сверху, мы делаем пару оборотов против часовой стрелки. После чего вынимаем ключ, вставляем его в отверстие снизу в пазы соответствующей ниппель-гайки и тоже проворачиваем на пару оборотов. Потом ключ возвращаем к верхней гайке и повторяем всё до тех пор, пока секции не разъединятся.

Отворачивание ниппель-гаек именно таким образом необходимо чтобы избежать перекоса. Для того, чтобы иметь возможность приложить необходимое усилие, на конце ключа имеется сквозная щель, в которую в качестве рычага при необходимости вставляем металлический стержень.

После того, как нам удалось разобрать радиатор, мы чистим его внутри, меняем прокладки и уплотнения. Если есть необходимость нарастить батарею, нужно добавить необходимое количество секций.

Если необходимо устранить течь, мы готовим специальный раствор – в эпоксидную смолу нужно добавить бронзовый порошок и тщательно перемешать. Осуществляем зачистку повреждённого участка тросом, после чего обрабатываем приготовленным составом и ждём 30 – 60 минут до полного высыхания. При работе с этим составом всё следует делать настолько быстро, чтобы не дать ему засохнуть раньше времени.

После выполнения всех необходимых операций по обслуживанию изделия и устранению неисправностей необходимо собрать батарею и выполнить её монтаж.

Сборка алюминиевых радиаторов

Последовательность действий при сборке алиминиевого радивтора:

1. Для того, чтобы собрать батарею обратно, располагаем её на ровной поверхности. Тщательно обследуем все резьбовые соединения на наличие трещин и сколов;
2. Каждое соединение очищаем от сора и загрязнений. Если мы хотим добавить новые части, необходимо до блеска зачистить торцы. Удаляется даже краска изготовителя – в местах соединений она будет существенной помехой, становясь причиной преждевременных протечек теплоносителя. Для зачистки используем наждачную бумагу с очень мелким зерном, чтобы не оставить на поверхности царапин, которые тоже могут стать причиной течи;
3. Обезжириваем торцы бензином. Прокладки промываем в мыльном растворе. Обезжиривание обязательно в тех системах, где используются антифризы, а не обычная вода. Они имеют высокий показатель текучести и могут приникать в мельчайшие неровности;
4. Теперь можем приступать к соединению секций. Надеваем на ниппель-гайку уплотнения из паронита и приставляем с обеих сторон секции изделия. Помещаем ключ отверстие сверху и поворачиваем пару раз, не используя при этом рычаг. Потом таким же образом делаем пару оборотов ниппель-гайки в нижнем отверстии. Проделываем это до тех пор, пока ключ перестаёт поворачиваться, и дотягиваем его при помощи рычага. Большого усилия не прилагаем – алюминий мягкий металл и повредить резьбу очень легко. По этой схеме собираем изделие целиком;
5. На неиспользованное отверстие надеваем заглушку. а с другой стороны крепим кран Маевского – он служит для стравливания из системы лишнего воздуха. После чего выполняем монтаж радиатора и присоединение его к системе. Следим за тем, чтобы муфта герметично соединяла изделие к шлангу подачи воды. После чего можем подавать воду в систему, наблюдая, не будет ли где-нибудь протечек теплоносителя.

Итак, мы смогли убедиться, что разобрать, а потом собрать алюминиевую батарею отопления не представляет большой сложности. Все операции следует выполнять очень осторожно – алюминий очень мягкий металл и его очень просто повредить. Для выполнения работ не нужны никакие особые строительные навыки – лишь набор простейших инструментов, внимательность и аккуратность. Таким образом, если понадобится обслуживание изделия или потребуется добавить какое-то количество секций, вы вполне справитесь с этой задачей своими силами.

Источники: http://teplowood.ru/kak-razobrat-i-sobrat-radiator-otopleniya.html, http://gopb.ru/radiatory/kak-razobrat-radiator-otopleniya-svoimi-rukami-poleznye-sovety-i-osnovnye-pravila/, http://mynovostroika.ru/sborka_aljuminievyh_radiatorov_otoplenija

teplosten24.ru

Как разобрать радиатор отопления алюминиевый

Как разобрать радиатор отопления: инструменты, советы | Тепломонстр

Необходимость разобрать радиаторы отопления возникает в случаях, когда они стали подтекать, одно из ребер дало трещину или лопнуло. В старых застройках, когда еще не стоял вопрос об энергосбережении, монтировались радиаторы, в которых ребер установлено было больше, чем этого требуется, поэтому лишние ребра нужно удалить.

Устройство радиатора отопления.

Прежде чем разбирать радиаторы отопления, независимо от их типа, следует убедиться, что в трубы не подается вода. Работу желательно выполнять вдвоем.

Если система отопления смонтирована на полипропиленовых или металлопластиковых трубах, разбираются соединительные муфты.

Если система отопления смонтирована из стальных труб, нужно попытаться раскрутить сгоны на входе и выходе секций. Если не удастся, а так часто случается в квартирах старой постройки, сгоны нужно срезать болгаркой или автогеном.

Остается снять батарею с крюков, которыми он крепится к стене, и положить на ровную поверхность.

Разборка чугунных радиаторов отопления

Разборка чугунных радиаторов порой становится процессом очень трудоемким, но необходимым.

Схема разборки чугунных радиаторов отопления: а — захват ниппелями резьбы секций на 2-3 нитки резьбы; б — доворачивание ниппелей и стыковка секций; в — подсоединение третьей секции; г — группировка двух радиаторов; 1 — секция; 2 — ниппель; 3 — прокладка; 4 — короткий радиаторный ключ; 5 — ломик; 6 — длинный радиаторный ключ.

Новый или старый радиатор кладется на ровное место. Хотя бы с одной стороны нужно снять обычные футорки или глухие — заглушки. На разных секциях радиаторов они могут быть с левой или правой резьбой. Обычно чугунные футорки имеют правую резьбу, заглушки — левую. Если навыков разборки нет, и имеется свободная секция, лучше узнать, прежде чем прикладывать силу, какого вида эта резьба и в какую сторону следует вращать ключ. Если резьба левая, при разборке чугунных батарей вращать ключ нужно по ходу часовой стрелки.

Как и при откручивании любых гаек, сначала нужно «сорвать» футорки с места, т.е. провернуть их на четверть оборота с обеих сторон батареи. Затем футорки выкручиваются так, чтобы между секциями образовался зазор в несколько миллиметров. Если отпустить футорки больше, вся конструкция начнет изгибаться под собственным весом и за счет прилагаемых усилий. При этом резьбу может заклинить. Чтобы этого не произошло, на разбираемую батарею должен встать помощник, который будет своим весом препятствовать изгибу.

Обычно разборка старых радиаторов отопления затруднена тем, что футорки и секции «прикипели». Для того чтобы разобрать такую батарею, придется применить автоген или паяльную лампу. Место соединения прогревается круговыми движениями. Как только оно будет достаточно разогрето, футорки выкручиваются. Если с первого раза выкрутить не удалось, действия повторяются.

Если не хватает сил, чтобы разобрать батарею, нужно увеличить длину ключа. Применяется обычная труба, которая служит рачагом.

Аналогично выкручиваются встраиваемые ниппели для развоздушивания чугунных радиаторов.

Если рассмотренными способами разобрать чугунную батарею не удалось, остается его разрезать болгаркой или автогеном или разбить в лежачем положении кувалдой. Разбить или разрезать нужно аккуратно одну секцию. После этой операции, возможно, ослабнет сцепление между секциями, батарею удастся разобрать, оставшиеся секции сохранить.

Применение «жидкого ключа» или жидкости WD эффекта не дает, так как в старых чугунных батареях футорки герметизировались льном и краской, и жидкости не попадут на резьбу.

Разборка алюминиевых радиаторов отопления

Схема алюминиевых радиаторов отопления.

Алюминиевый или биметаллический радиаторы отопления разбираются аналогично чугунным, но есть небольшие отличия:

teplomonster.ru

Как разобрать радиатор отопления своими силами?

Вам понадобится:

• Алюминиевый радиатор
• Снять радиатор
• Слить воду из радиатора
• Разобрать радиатор

#1

Алюминиевые радиаторы сразу понравились своим видом и простотой установки. Их высокая теплоотдача позволяет обогреть квартиру или дом сразу после включения котла. Но практика показала, что они быстро выходят из строя из-за окисления алюминия водой. Но что делать, если потекла одна секция посреди отопительного сезона, а семейный бюджет никак не рассчитан на срочную замену батарей? Выход один – устранить протечку.

#2

Перед тем, как снять радиатор отопления, сливают всю воду из системы отопления. Затем откручивают радиатор и выливают из него воду. Радиатор рекомендуется промыть теплой водой изнутри, слегка постукивая резиновым молоточком по каждой секции. Вылетит много накипи и ржавчины. Затем его тщательно просматривают. В местах протечек видны вздутия краски. Если в этих местах ковырнуть гвоздиком, то можно обнаружить отверстие.

#3

Стоит упомянуть, что в домашних условиях а

www.teplo-ltd.ru

Как собрать алюминиевый радиатор отопления

Как разобрать, нарастить и собрать радиатор отопления

Алюминиевые, биметаллические, чугунные радиаторы собраны по одному и тому же принципу: секции в верхней и нижней части соединены между собой ниппель-гайками. Ниппель-гайки — это полые кольцеобразные гайки с внешней резьбой. Резьба нанесена на оба конца. Внутри каждой сделаны специальные пазы. В них при сборке-разборке вставляется ключ, вращая который происходит стягивание либо разъединение (в зависимости от направления вращения) обеих секций. Герметизацию обеспечивает прокладка из паронита или силикона, надеваемая сверху гайки.

Так подключается радиатор в систему

Как правило, разбирать и собирать батареи отопления нужно в следующих случаях:

• при монтаже новой системы обогрева;
• при необходимости добавить дополнительные секции радиатора;
• заменить давшую протечку секцию либо прокладку.

Нужно менять прокладку, а значит, разобрать батарею, а потом ее собрать

Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

Как собрать алюминиевый радиатор

Собираем в обратной последовательности. Секции располагаем на ровной поверхности (подходящих размеров стол или просто кладём на пол). Если радиатор не новый, откручиваем торцевую заглушку и кран Маевского.

Перед монтажом следует хорошо исследовать резьбы и пазы, они должны быть качественными, без сколов и перепадов. На монтируемой секции для пробы «прогоняем» резьбу вкручивая-выкручивая ниппель. Здесь нужно обратить внимание на то, что перед резьбой под слоем заводской краски может находится прокладка. Потрите слегка торец мелкой наждачной бумагой, если она там обнаружится, то её нужно аккуратно срезать ножом с острым лезвием.

Так алюминиевый радиатор выглядит в разрезе

Перед тем, как добавить секции радиатора отопления, обязательно зачищаем торцы до гладкой поверхности. Снимаем даже заводскую краску. На торцах радиаторов она не нужна, а только будет способствовать раннему проявлению течей. Под краску рано или поздно начнет просачиваться теплоноситель. В случае с незамерзающими жидкостями это произойдет очень скоро, если используется в системе вода, то не очень, но произойдет обязательно. И тогда между секциями начнет подтекать теплоноситель, хотя прокладки еще в идеальном состоянии. А все дело в том, что краска на торцах расслоилась или ее разъело, появились микротрещины. Так что обязательно зачищаем торцы до чистого металла, но используем мелкую наждачную бумагу, чтобы поверхность металла была гладкой и без царапин. Это гарантирует эксплуатации системы без течи в радиаторах.

Для лучшей герметичности торцы потом нужно обезжирить (можно бензином). Обезжиривают также и прокладки, но их нужно вымыть обычным мыльным раствором. Для системы, которая будет заполняться водой обезжиривание — необязательная процедура, а для систем, которые будет работать на антифризах ее проводить нужно. Антифризы имеют большую текучесть и просачиваются в самые мельчайшие поры. После того, как все высохнет начинаем собирать алюминиевые радиаторы.

Затем наживляем на пол-оборота обе ниппель-гайки. Сверху на ниппель одеваются термостойкие паронитовые (силиконовые) прокладки для герметизации стыков. Теперь берём секцию, которую нужно прикрутить и плотно приставляем к гайкам, проверяя плотность их прилегания. Далее, вставляем ключ в верхнее отверстие и закручиваем на 1-2 оборота. При этом пока не пользуемся рычагом. Крутим руками. Затем проделываем ту же операцию и в нижнем отверстии. Повторяем несколько раз, поочередно на несколько оборотов затягивая обе гайки.

Секции откручиваем постепенно, на один -два оборота гайки то снизу, то сверху

Закручиваем настолько, насколько хватит сил. Только после ручной затяжки можно пользоваться рычагом. Это нужно делать в два этапа на каждом ниппеле. Чрезмерных усилий лучше не прикладывать при финальной затяжке ниппелей, поскольку можно легко сорвать резьбу: алюминий мягкий металл, не забываем.

Если секция собрана полностью, на неиспользованные отверстия с одной стороны накручиваем заглушку, а с другой — кран «Маевского» (для выпуска воздуха из системы). Теперь вы знаете, как собрать секции радиатора отопления и при необходимости сможете дорастить несколько секций.

Разборка чугунных радиаторов

Наиболее распространены чугунные радиаторы МС140. За время их эксплуатации, а это в некоторых случаях 30 и больше лет, они показали себя только с лучшей стороны:

• аккумулирует тепло;
• устойчив к плохому качеству теплоносителя;
• простоты в обслуживании;
• надёжны и имеют большой срок службы (от10 лет и выше)

Как же разобрать этого дедушку? А очень просто, ведь конструктивно все радиаторы собраны по одному принципу: с помощью ниппель-гаек и прокладок для герметичности. Правда, в те древние времена на гайку накручивалась пакля с краской и стояла резиновая прокладка.

Чугунные радиаторы в некоторых системах стоят по 50 лет, понятно, что разобрать их будет непросто

С разборкой нового радиатора проблем не возникает. А вот со старым придётся повозиться:

• со временем стык между секциями «прикипает»;
• внутренние выступы для ключа разъедаются под действием теплоносителя.

Вот поэтому разобрать старую «чугунину» довольно проблематично.

Еще одна сложность в работе с чугуном — его большой вес. Масса одной «чистой» секции -7.5 кг. Батарея из 10 секций весит 75 кг, поэтому переносить её лучше вдвоём. Перед разборкой радиатора, его лучше всего снять и промыть. Небольшую по весу батарею можно промыть в ванне, предварительно постелив тряпку. Для этого лучше всего взять кусок шланга, подключить к крану с холодной водой и хорошенько промыть. Если ванну пачкать жалко, можно выйти во двор. Важно только наличие воды, нужен также сток: всякого ужаса в воде будет более чем достаточно.

Только сильный человек может один носить чугунные батареи

Место для разборки радиатора выбирается ровным и достаточно просторным. Если вы живёте в многоэтажном доме, то эту работу вполне можно выполнить на лестничной клетке. Из инструментов понадобится:

• радиаторный ключ;
• зубило, молоток, небольшая кувалда;
• щётка с металлическим ворсом, паяльная лампа;
• несколько досок или чурок для подкладки под батарею;
• сантехнический ключ №2,3 для раскручивания боковых пробок (футорок) и заглушек.

Немного слов о ключе: вряд ли вы найдёте что-то подобное в магазине, проще поискать на рынке или одолжить у знакомого сантехника.

Ключ представляет из себя круглый пруток диаметром 18 мм. С одной стороны он расплющен в виде лопатки под внутренний размер: ширина ее 28х40мм и толщиной 6 мм. С другой, к нему приварено кольцо, в которое вставляется рычаг для вращения. Длина ключа определяется как ½ длины самого большого радиатора плюс примерно 300 мм. Можно сделать такое «чудо» и из подходящего отрезка полудюймовой трубы, расплющив один конец. Но этот вариант подойдёт только для разборки нового радиатора.

Стык потек — прохудилась прокладка. Нужно разбирать чугунную батарею и менять ее

Для облегчения работы, перед разборкой стык необходимо прогреть строительным феном, либо паяльной лампой. Вот тут и понадобятся доски: на них укладываете батарею и греете.

С «закипевшими» секциями проблем бывает очень много. Они настолько «сроднились», что и значительные физические усилия не помогают. Тогда первое «лекарство» — нагрев. Разогреваете металл до слабого свечения, затем попробуете раскручивать (только перчатки берите толще). Может подойти еще один вариант: раскручивать после остывания, но только сразу, после того, как температура снизится. В этом случае образуются в прокладках микротрещины, и разрушается такое соединение проще.

Теперь о порядке действий. Предварительно открутив заглушки, прикладываем ключ сверху радиатора, совместив головку ключа с местом, где будет откручен ниппель, и делаем круговую отметку мелом на теле ключа по торцу секции. Вместо мела можно использовать кусок изоленты или скотч. Далее вставляем ключ в нижнее внутренние отверстие и немного проворачивая вдоль оси вправо и влево доводим его до сделанной метки.

Теперь о том, в какую сторону нужно откручивать секцию. Если есть ниппель, то «наживляем» его поочерёдно левой или правой стороной. Определяем, в какую сторону он закручивается. Тогда откручивать гайку ключом нужно в противоположную сторону. Если резьба правая (закручивается по часовой стрелке), то для откручивания вращаем ключ против часовой стрелки. Для левосторонней резьбы откручиваем по часовой стрелке.

Если случилось чудо, и вам удалось сорвать резьбу, не спешите раскручивать ее полностью. Выкручивайте гайку на один оборот, затем проделайте тоже самое и с верхним ниппелем. И так понемногу откручивайте то сверху, то снизу. Чугун не любит перекосов и может банально расколоться. Таким же образом раскручиваем все секции.

Бывает, что протёкшую секцию не удаётся раскрутить. Тогда попробуйте распилить её по центру ниппеля «болгаркой» или ножовкой по металлу. Только разрезать секцию нужно предельно осторожно. Ведь чугун по природе – материал хрупкий. Есть ещё один способ: среднюю часть негодной секции просто разбивают небольшой кувалдой с двух сторон, а ниппеля выкручивают сантехническим ключом или выбивают молотком и зубилом.

При разборке не всегда получится обойтись только ключом. Часто необходимо разогреть металл до слабого свечения, и только после этого можно будет (и то не всегда) сорвать резьбу с закипевшей батареи

Сборка чугунного радиатора

Производится в обратной последовательности, отличие лишь в смене направления вращения ключа. Не забывайте о замене прокладок, лучше всего купить в магазине паронитовые, они прочнее, долговечнее и выдерживают агрессивные теплоносители (антифризы).

Вдруг не найдёте таких прокладок, можно использовать сантехнический лён. Он наматывается на правую резьбу по часовой стрелке, а на левую наоборот — против часовой стрелки. Ещё для надёжности на резьбу ниппель-гайки можно нанести герметик (например Unilock). Если использовать в системе планируете антифриз, то на подмотку краску наносить нельзя — ее разъест очень быстро и придется все перепаковывать. А это — слив системы, ее промывка, разобрать, потом собрать все секции… работы много. Так что под систему с антифризами используйте химический стойкий герметик и паронитовые прокладки.

Сборка и разборка радиаторов из любого материала происходит по одному сценарию. Разный может быть только вес, да еще некоторые специфические характеристики металлов (хрупкость чугуна, например).

Как собрать алюминиевый радиатор отопления

Существует большое разнообразие приборов, которые помогают получить тепло в доме. На современном рынке представлено большое разнообразие устройств, которые необходимо не только купить, но и правильно установить для получения необходимого эффекта. Большинство людей, при покупке систем отопления, задается вопросом, как собрать алюминиевый радиатор отопления.

Чтобы облегчить работу и понять выполняемые действия, нужно узнать о некоторых особенностях данного вида механизмов. Данная статья является помощником в этом нелегком, а порой и скучном занятии. Никто не говорит, что процесс сборки может оказаться весьма непростым, особенно тем людям, которые впервые слышат о самостоятельном монтаже подобных изделий. (См. также: Какие алюминиевые радиаторы отопления лучше )

Некоторые особенности алюминиевых радиаторов

Главным преимуществом данного устройства является его эксплуатация. В любой момент, когда потребуется, человек может добавить количество секций, что приведет к увеличению эффективности тепловой системы. Следует отметить, что алюминиевые радиаторы могут использоваться как в закрытом варианте отопительных систем, так и в открытых. При использовании данного оборудования, температура в помещении изменяется практически моментально. Главным недостатком можно считать повышенное восприятие к коррозии. К главным особенностям радиатора следует относить:

1. Рабочее давление в системе отопления.
2. Срок использования устройства.
3. Размеры и варианты подводки.
4. Внешний вид и покраску.

Особенности алюминиевых радиаторов являются главным аспектом их цены. Чем выше цена изделия, тем эффективней оно работает и имеет лучшее качество.

Применять алюминиевые батареи можно в тех системах отопления, которые имеют давление от 6-ти до 16-ти атмосфер. Чтобы улучшить продажу изделий и повысить возможность их использования на различных объектах, некоторыми производителями было предложено разработать агрегаты, которые способны выдержать давление до 25-ти атмосфер. В квартире, нормальное давление составляет 6, максимум 8-мь атмосфер. В частном дому данный показатель не превышает 6-ти и может снизиться до 4-х атмосфер. (См. также: Как выбрать радиаторы отопления )

Помимо особенности сборки алюминиевого радиатора, существует и особенность его срока годности. Максимальный срок нормального использования радиатора составляет 15-ть лет с момента установки. Особое внимание важно уделить габаритам: максимальная высота – 90 сантиметров, длина – 2 метра. Так как прибор используется в доме, покраска имеет особое значение. Она исполнена из лучшей краски, которая позволить применять влажную уборку.

Как правильно собрать радиатор и его обслуживание

И все же, с чего начать сборку радиатора? Прежде всего, с проверки наличия всех составных деталей, которые поставляются в комплекте с оборудованием. В полном комплекте с самими секциями устройства должны находиться:

Большинство подобной техники устанавливается в частных домах или загородных коттеджах. Их используют именно потому, что они имеют высокую отдачу тепла, которая весьма актуальна в момент зимнего отдыха и при необходимости прогреть большую площадь здания. Особой проблемы с подключением не должно возникнуть, так как данные устройства имеют то же подключение, что и стандартные системы отопления. В большинстве случаях их монтируют либо под окном во внутренней части помещения, либо у стенки. (См. также: Батареи отопления )

Отводная труба может устанавливаться с той стороны, которая более выгодна для потребителя. Хотя сборка алюминиевых радиаторов отопления и непроста (для ее эффективности и правильной работы следует пригласить эксперта по монтажу систем отопления), ее можно осуществить и самостоятельно. Первым делом необходимо собрать все составные части прибора воедино. Первоначально осуществляется установка всех пробок и заглушек, которые находятся в комплекте. Незамедлительно монтируется арматура запорная и терморегулирующая. Не следует осуществлять зачистку поверхностей, так как на данном этапе она может привести к пробоинам и утечкам. Обязательным условием является полная установка воздушных клапанов. Они должны оказаться на местах на каждой используемой части изделия. Клапан Маевского устанавливается выпускной головкой вверх. Нет необходимости прилагать более 12 кг силы.

Поэтапная сборка алюминиевых радиаторов подразумевает разметку будущих мест, в которых будут установлены места крепления. Их необходимо создать в таких местах, которые будут максимально соответствовать наивысшему показателю теплоотдачи аппарата. В большинстве случаев их осуществляют в 10-ти сантиметрах от поверхности подоконника, если таковой имеется. В случае его отсутствия необходимо отмерить от нижней поверхности окна около 15-ти сантиметров.

Часто учитывается и расстояние от поверхности пола. Оно не должно понижаться до максимального значения в 12-ть сантиметров. Также отмечаются места и от стенок помещения. Радиатор не должен соприкасаться с их поверхностью, а потому следует соблюдать 3-и сантиметра от ближайшей стены. Максимальные 5-ть сантиметров будут считаться залогом успешной установки изделия. (См. также: Как нарастить батарею отопления )

Важно позаботиться и об установке кронштейнов, которые являются неотъемлемой частью любого монтажного процесса алюминиевых радиаторов. Для установки кронштейна необходимо использовать дюбеля. Их монтируют прямо в стену. Для большей надежности крепления их в стене стоит воспользоваться дрелью и создать отверстия. В них монтируются дюбеля, а затем свободное пространство заливается небольшим количеством цемента, который дает надежное сцепление деталей и высокую прочность конструкции.

Следует использовать при сборке механизма отопления и дополнительный инструмент. Может понадобиться ключ для сборки алюминиевых радиаторов. Его можно либо приобрести отдельно от устройства, либо воспользоваться тем, который, возможно, окажется у владельца отопительной системы в коморке или наборе инструментов.

Установка кранов на алюминиевые радиаторы может оказаться непростым занятием, но следует подумать о том, что процесс установки самого радиатора оказывается намного сложнее. Установленные кронштейны должны иметь специфические крючки, которые будут размещены между секциями радиатора. Именно потому следует до миллиметра вымерять расстояние между стенками и секциями будущего устройства. Обязательным условием всего процесса монтажа системы является установка радиатора в ровном положении. Здесь необходимо применять и использовать строительный уровень. Если радиатор хотя бы на несколько миллиметров отклоняется в одну из сторон, его подтягивают данными кронштейнами. Не следует забывать и том, что часть коллектора, которая находится внизу, будет монтирована на крюках. (См. также: Как рассчитать радиаторы отопления )

Этапы сборки радиатора закончены, кронштейны установлены, а значит, следует переходить к последнему завершающему этапу монтажа, в котором будет рассматриваться подключение его к общей системе отопления. Данный процесс может оказаться непростым, так как имеет свои нюансы. Готовая собранная конструкция подключается исключительно к тем трубам, которые подводятся от системы отопления всего здания.

Они могут быть снабжены вентилем, краном или особым термостатом. В момент эксплуатации системы отопления, может произойти внеплановая поломка или авария, которую следует исключить. Для этого, обращается внимание на запорную аппаратуру, которая может располагаться на обеих сторонах трубопровода. В тот момент, когда радиатор полностью заполнен водой, его нельзя полностью отключать от системы. Единственным исключением является открытый воздухоотводный клапан, который способен слить и воду.

Необходимо отметить тот факт, что перед тем как устройство отопления будет установлен на новое место в вашем доме, следует проверить сборку радиатора. Этот финальный аккорд должен обязательно происходить, так как существенно снижает риск поломки оборудования в момент подключения. В радиаторе постоянно циркулирует горячая вода, которая может нанести непоправимый ущерб кожному покрову человека. Будьте внимательны, так как лишняя проверка может спасти вашу жизнь и уберечь от травм.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на [email protected]

Сборка радиатора отопления своими руками: соединение секций и крепление

Необходимость сборки-разборки отопительной конструкции возникает, когда одна из секций дала течь, еще при желании сэкономить на сборке всего комплекса, при необходимости наращивать секции, так как изначально вы «промахнулись» с их подсчетом. Как видите, причин множество, они менее важны, чем процесс, которому посвящается наша инструкция.

Конечная цель – теплые батареи.

Батарей много, а метод сборки один

Хотим вам напомнить, что батареи могут быть нескольких видов по материалам:

И нескольких видов по конструкциям:

К сведению!
Секрет прост: методика сборки различных радиаторов одна + методика обвязки радиаторов тоже одна.
Поэтому сегодняшний материал является универсальным для всех видов батарей.

Начнем с секций

Проведем сборку на примере секционных батарей. Чтобы как-то дополнить сведения, разберем моменты обвязки радиаторов, тем более что они однотипны и для секционных и для панельных обогревателей.

Расставляем все по местам.

Обвязка начинается с распределения ролей:

1. На каждом радиаторе, независимо от вида, имеется четыре резьбовых входа. Наша задача — определиться со схемой входа-выхода теплоносителя для правильной расстановки заглушек и грамотного подключения элемента в сеть;

Совет!
Если вы производите обычную замену радиатора, то придумывать вам уже ничего не надо.
Вы делаете все по подобию предыдущего радиатора.
Верхний вход, нижний выход.
Противоположное верхнее резьбовое отверстие – проходная заглушка с краном Маевского.
Противоположный нижний резьбовой выход – глухая заглушка.

1. Роли распределены.
   Производим сборку:

• Начало – соединение крана Маевского и глухой заглушки. Для этих целей подойдет льняное волокно и специальная паста для герметизации резьбовых соединений;
• Волокно наматывается ровными прядями без комков и гребней в направлении противоположном направлению резьбы заглушек;

Для дополнительной герметизации деталей используем волокно.

• Затем паста фиксирует это волокно на своем месте;
• С помощью гаечного ключа заглушки устанавливаются на свои места.

Разводной гаечный ключ — прекрасный помощник.

Совет!
В продаже имеются специальные ключи с фигурными выемками под основные параметры монтажного комплекта.
Для обвязки радиатора вполне хватит и разводного ключа, хотя его возможностей будет маловато для заглушек для чугунных радиаторов.
Тогда вам все равно понадобится газовый ключ.

• Чуть сложнее с входом воды и водоотведения. Сегодня в батареях устанавливаются краны, названные американками, это соединения с накидной гайкой обеспечивают максимально надежное соединение. Их установка происходит следующим образом:
• Резьбовая часть, входящая в радиатор, оформляется так же, как уже было описано – волокном и пастой;

Рекомендации!
Лен и пасту можно заменить ФУМ лентой, так советуют многие.
Действительно можно, но делать это надо грамотно.
Такая замена возможна в домах и квартирах, где стоит автономная система отопления, где давление теплоносителя в сети достаточно низкое – контур замкнут.
ФУМ лента в таких условиях чувствует себя очень комфортно.
При скачках давления, нередких гостях общей системы подачи тепла лента может разрушаться.
Итог понятен – течь.

• Закручивается американка не обычным газовым ключом, а шестигранником.

Совет!
Во многих видео материалах вы можете увидеть, как американку закручивают стамеской, квадратным штырем и даже одним захватом от плоскогубцев.
Насколько это оправданно — судить не беремся, но родной ключ все же – лучше.

Соединение секций

Для этого нам понадобятся ниппеля – специальные соединители секций с уплотнительным резиновым кольцом, а также ключи для затягивания ниппелей.

Наша справка!
Ниппель – вид соединения, представленный отрезком трубы с центральной поперечной бороздой для резинового уплотнителя.
От борозды отходят гребни с резьбой под правую и левую сторону.
Такая конструкция позволяет закрутить соединитель в резьбовые гнезда с одновременным сводом ребер радиатора друг к другу.

Как собрать секции радиатора отопления?

Алгоритм сборки несложен:

• Сборка секций алюминиевых радиаторов, как и сборка биметаллических радиаторов отопления своими руками начинается с «наживления» ниппелей в резьбовых отверстиях;

Фото ниппеля с уплотнителем.

Совет!
Если вы соединяете две секции, то стыковочные окна должны иметь: одно — правую резьбу, другое — левую.

• Сборка алюминиевых радиаторов отопления, как и сборка чугунных радиаторов отопления своими руками происходит равномерным затягиванием резьбовых соединений ниппеля и секций с помощью специальных ключей;

Ключи для сборки ребер.

Наблюдение!
Работы по монтажу батарей лучше проводить вдвоем.
Это и легче и соединение проще контролировать.

• После стыковки необходимого количества секций сборка аллюминиевого радиатора, как любого другого, осуществляется по схеме обвязки, которая уже описана.

Несколько слов о креплении

Как собирать биметаллические радиаторы, как собрать алюминиевый радиатор мы уже описали. Неважен тип конструктора, сборка ребер происходит по аналогичному принципу своими руками. И здесь также лучше работать вдвоем.

Совет!
Если вы меняете, к примеру, чугунный радиатор на стальной панельный, то типы креплений чугунных конструкций вам не подойдут.
Их надо снимать, а новые устанавливать.
Благо в комплектах панельных обогревателей они есть.
И пока один человек будет проводить черновую стыковку, второй может отметить места будущих креплений.

Все что хорошо для секций — не подойдет для панелей.

В копилку. Если вы стыкуете батареи не к стояку, а подключаете к автономке, то мастера советуют сделать небольшой наклон батареи около 5 градусов так, чтобы кран Маевского находился несколько выше входного соединения с подачей теплоносителя.
Результатом такого соединения, есть то, что если воздух и будет скапливаться в системе, то именно у крана, а не располагаться над водным потоком по всему периметру трубы .

В заключение

Установка и сборка обогревателя — процесс несложный, тем более цена всех работ достаточно приемлемая, ведь собрать вам его поможет наш материал и видео в этой статье.

Источники: http://teplowood.ru/kak-razobrat-i-sobrat-radiator-otopleniya.html, http://www.otopimdom.ru/index.php?id=1299, http://gidroguru.com/otoplenie/otopit-pribory/radiatory/2943-sborka-radiatora-otopleniya-svoimi-rukami

teplosten24.ru

Как собрать, снять или снять батарею отопления своими руками

Рано или поздно у каждого владельца отопительной системы может возникнуть вопрос, как снять батарею отопления, как произвести сборку радиаторов. Разберемся, как производится сборка отопительных трубопроводов.

Снятие секции с радиатора отопления

Подготовка – тонкости сборки

В зависимости от того, какие теплопотери имеет помещение, батареи могут обладать разным количеством секций. Если нужно, их перегруппировывают между собой, то есть – частично нужно как разобрать батарею отопления, так и собрать, но уже с необходимым количеством секций. Видео, как разобрать радиатор отопления, можно посмотреть ниже.

Секции батарей отопления соединяются между собой ниппелями, они имеют внешние правую и левую резьбы, внутри – два выступа специально для ключа. Ниппели ввертываются одновременно сверху и снизу в два блока.

Комплект заглушек и прокладок для радиатора отопления

Когда осуществляется сборка радиаторов отопления своими руками, между секциями ставят прокладки из паронита или же резины толщиной до полтора мм. Можно применять специальный прокладочный картон, смоченный в воде и проваренный в натуральной олифе. Прокладки не должны вылезать за шейки батарей отопления. Также стоит отметить, что верхние грани секций собранной батареи отопления должны размещаться в одной плоскости с допуском не более, не менее 3 мм.

Перед тем, как открыть батарею отопления, собрать ниппели, опорные плоскости и резьбовые гнезда секций нужно осмотреть, почистить и смазать суриком на натуральной олифе. Стоит заметить, что резьба на ниппелях и в гнездах должна быть полной, а выступы специально под ключ внутри ниппелей не должны иметь различных сколов, перепадов высоты. Перед тем, как собрать радиатор отопления, следует знать, что сборка производится на деревянном щите, который расположен на уровне стола.

Рекомендуем к прочтению:

Основное условие правильной сборки – это равное вывертывание в секции батарей ниппелей.

Так, секции кладут на щит, сдвигают, между секциями ставят ниппели с прокладкой, которая надета на них предварительно. На внешней поверхности ниппеля нарезаны левая и правая резьбы по 16 мм. Так, на одной стороне секции радиатора гнезда обладают правой резьбой, на другой – левой. Такая конструкция позволяет при вращении ниппеля в одну сторону притягивать секции одна ко второй, при проворачивании в другую стону – они разъединяются. Чтобы проворачивать ниппеля, существует два выступа во внутренней полости. Проворачивают ниппель специальным радиаторным ключом.

При вращении каждого из ниппелей в пол-оборота в секциях батарей они должны быть наживлены. И если это сделано не во всех гнездах (их 4), то операцию следует повторить. После наживления ниппеля проворачивают вручную на 2-3 нитки, потом окончательное свинчивание секции батареи производится радиаторным ключом – уже до упора.

Скручивание секций радиаторов отопления

Сборка батареи отопления – ее качество и характеристики просто проверить. Для этого следует опрессовать их сжатым воздухом.

Делается специальное изделие – в трубку Ду-15 впаивается ниппель от автокамеры, трубку вворачивают в радиаторную пробку. С помощью такого устройства и автомобильного насоса, оснащенного манометром, очень просто создать давление в одну атмосферу и проверить, насколько были соблюдены правила и нормы того, как собрать батарею отопления, насколько качественно и аккуратно была осуществлена сборка. На герметичность система проверяется при помощи мыльного раствора.

Рекомендуем к прочтению:

Правила монтажа батарей

После того, как произведена сборка радиатора отопления, будем осуществлять монтаж системы. Он не будет отличаться от монтажа и работ при устройстве систем водоснабжения. Следует только соблюдать несколько правил:

• Уклон трубопровода, который будет подавать горячую воду, не должен быть меньше 2 мм на 1 погонный метр, подъем – в сторону воздухосборника.
• Уклон обратки – такой же, но в сторону котла.
• Трубопроводы прочно крепятся на строительных конструкциях зданий или же плотно прилегают к опорам.

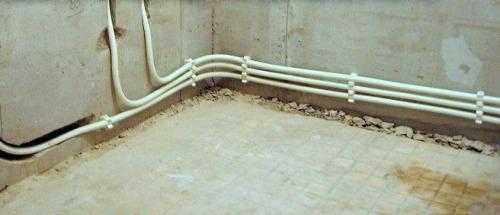

Трубы отопления прикрепленные к стене

• Если высота этажа будет до 3 метров, то крепления на стальных стояках не предусмотрены.
• Если высота больше – то их размещают на половине высоты.
• Сборка батарей отопления на чердаках осуществляется на подвесках к стропилам.
•  Главный стояк снизу должен укладываться на прочную опору и через каждые три-четыре метра закрепляться к стенке хомутами.
• Трубопроводы вертикального типа не должны отклоняться от вертикальной оси более, чем на 2 мм на 1 погонный метр их длины.

Эти и другие правила монтажа должны соблюдаться в процессе установки батарей отопления. Лучше всего по этому поводу получить консультацию специалиста, который подскажет наиболее оптимальный вариант именно в вашем случае.

Монтаж и сборку батареи отопления лучше доверить профессионалам

Разборка радиатора отопления, сборка и установка – все эти операции должны производиться с наибольшей аккуратностью. Ведь от этого зависит эффективность действующей или будущей системы отопления.

otoplenie-doma.org

Как снять радиатор отопления. Установка радиатора отопления

Эта статья о том, как временно убрать радиатор отопления, чтобы заменить его или покрасить стену за ним. Снять радиатор совсем не сложно, как может показаться на первый взгляд, об этом мы расскажем в статье. Прежде всего Вы должны понять последствия неудавшейся попытки удалить радиатор: если Вы не знаете как удалить радиатор правильно, в последствии может появиться течь и Вы испортите настил на полу. Однако, если Вы обратите внимание на наши подсказки, то Вы исключите все проблемы разом, во время процесса удаления радиатора.

Прежде всего мы должны показать Вам главные элементы радиатора: справа вверху — регулировочный вентиль, внизу слева — запорный вентиль (для регулировки подачи воды), слева верх — кран Маевского для спуска воздуха из радиатора отопления.

С помощью регулировочного вентиля вы сможете отрегулировать проток входящей воды в радиатор, открывая или закрывая вентиль, вы будете регулировать температуру его нагрева прибавляя и убавляя ее соответственно. С помощью запорного вентиля вы сможете отрегулировать с какой интенсивностью будет выходить вода. Чаще всего такой вентиль используют для балансировки всех радиаторов и устанавливается он на каждый.

Первым делом перекройте вентиля. Регулировочный перекрывается руками, а запорный с помощью шестигранного ключа.

СОВЕТ: Когда будете закрывать запорный вентиль запомните сколько оборотов вы сделали, чтобы потом открыть на столько же.

Теперь нужно отсоединить радиатор от вентилей. Для этого вам понадобится гаечный или газовый ключ. Устройство крана состоит из американки (съемная муфта). Открутите гайку американки для отделения радиатора от вентиля.

СОВЕТ: Для того чтобы не попортить настил на полу, подложите под радиатор ненужные тряпки.

Откручиваем запорный вентиль…

Регулировочный вентиль откручиваем так же… Для надежности используйте второй ключ, чтобы держать штуцер американки, откручивая гайку.

Последний шаг снимаем радиатор с кронштейнов. Лучший совет, который мы можем дать Вам, состоит в том, чтобы вы снимали радиатор с кем либо, так как радиатор с водой очень тяжелый.Такая операция требует хотя бы двух человек.

СОВЕТ: если Вы будете красить стену за радиатором, запечатайте вентили в пакеты или бумагу.

Во время процесса покраски или клейки стены, уложите радиатор так чтобы он не поцарапался. Когда вы закончите покраску, повесьте купленный новый радиатор или старый на кронштейны.

Когда радиатор висит на месте, соедините вентиль и радиатор в с помощью стягивающей американки. Закручивая запорный вентиль, вспомните количество витков которое вам пришлось прокрутить, чтобы перекрыть его и откройте ровно на столько же.

Откройте регулировочный вентиль для подачи теплоносителя, при этом вам нужно открыть кран Маевского, чтобы через него выходил воздух и радиатор наполнялся водой. После того как из крана Маевского закапает вода, перекройте его, это будет означать, что радиатор заполнился теплоносителем.

Спасибо за чтение нашей статьи о том, как временно снять радиатор отопления, и другие наши статьи. Не забывайте Любите наши проекты и делитесь ними с Вашими друзьями, используя социальные виджеты.

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).

www.allremont59.ru
