Регулярная чистка теплообменников котла – гарантия его эффективной работы
Содержание:1. Немного теории или с чего все начинается
2. Чистка теплообменника котла своими руками – начало работы
3. Чистка пластинчатых теплообменников
4. Чем чистить теплообменник котла
Благодаря представленной здесь информации, вы сможете самостоятельно, без привлечения специалистов, провести профилактику газового котла, одно- или двухконтурного. Работа, выполненная вами в соответствии с изложенными ниже рекомендациями, будет не менее качественной, чем профилактика, проведенная квалифицированным персоналом сервисных компаний.
Немного теории или с чего все начинается
Ознакомившись с теоретической информацией, вы сможете понять, что принципом работы газовой отопительной системы является элементарный процесс преобразования энергии сгорающего газа в энергию воды или какого-либо другого теплоносителя, циркулирующего в системе отопления. Все эти изменения происходят в теплообменнике газового котла (прочитайте также: “Обслуживание и ремонт газового котла своими руками”).
Для того, чтобы обеспечить эффективный нагрев теплоносителя в системе отопления, необходимо следить за:
- Чистотой теплообменника внутри и снаружи
- Чистотой и отсутствием засоров в газовых форсунках, выпускающих газ для нагрева теплообменника и окружающих его пластин
Конкретные цифры вы найдете вряд ли, однако опыт и самостоятельные подсчеты владельцев индивидуальных систем отопления свидетельствуют о том, что в результате загрязнения системы нагрева теплоносителя потери ресурсов могут быть достаточно велики.
Накипь в чайниках и на кранах свидетельствует о высокой степени жесткости воды, в этом случае рекомендуем проводить очистку системы нагрева каждые два года.
Чистка теплообменника котла своими руками – начало работы
Перед началом работы, во-первых, следует отключить сам котел отопления от источника электроэнергии.Для того чтобы получить доступ к теплообменнику системы, вам понадобятся следующие инструменты:
- Крестообразная отвертка
- Плоская отвертка
- Разводной ключ.
Возможно, в вашем случае для промывки теплообменника газового котла понадобится не весь набор инструментов из перечня выше, однако «про запас» рекомендуем все же предусмотреть наличие каждого из них.
- снять с него переднюю крышку, после чего вы получите доступ к «внутренностям» котла,
- снять затем крышку с наглухо закрытой камеры сгорания, для чего вам придется открутить шесть болтиков.
В турбированных котлах, как в рассматриваемом случае, крышка камеры сгорания должна со всех сторон иметь резиновый уплотнитель. Под крышкой находится камера сгорания котла отопления. Для того чтобы получить к ней доступ, следует снять хотя бы несколько покрытых изнутри огнеупорным материалом стенок. Для этого следует в очередной раз открутить следующие пять винтиков и раскрыть камеру сгорания. Читайте также: “Как выполняется промывка теплообменника газового котла – чем лучше промыть и прочистить”.
На дне турбированного котла вы, вероятнее всего, обнаружите кучу затянутого внутрь воздухом мусора. Удалить его удобнее всего будет с помощью обыкновенного бытового пылесоса.

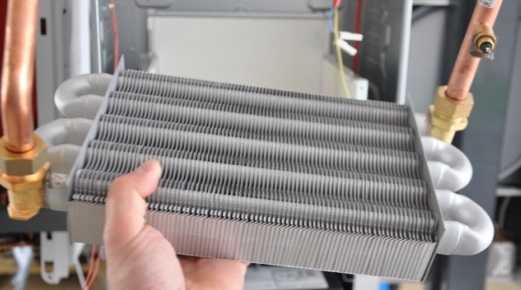

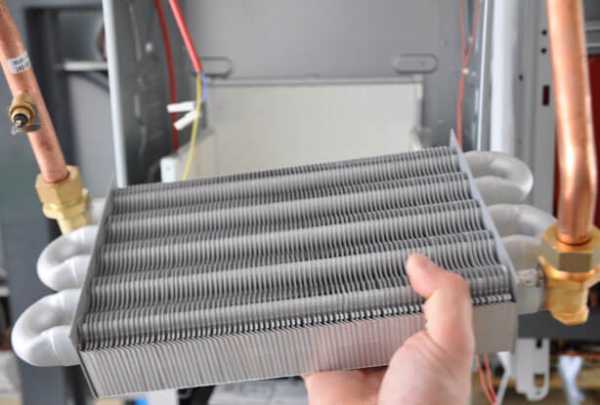

Далее необходимо снять сам теплообменник. В рассматриваемой модели резьбовые соединения отсутствуют, трубка, через которую подается и выводится вода, соединена с помощью переходника. С одной стороны теплообменника находится температурный датчик, от которого следует аккуратно отключить провода.
Чистка пластинчатых теплообменников
Отсоединенный от системы теплообменник следует снаружи и внутри почистить от образовавшейся грязи, ржавчины и накипи. Удобнее всего будет начать очищение наружной его части.
Очистив внешнюю поверхность, можно приступать к приведению в порядок внутренней части теплообменника, то есть внутренних стенок изогнутой трубы. В ней может оказаться достаточно толстый слой накипи, особенно если предыдущая профилактика проводилась давно или не проводилась вовсе, или если вода в вашем доме достаточно жесткая. Внутри может оказаться также грязь, поступающая вместе с водопроводной водой, особенно если у вас не установлен фильтр для ее очищения.
Чем чистить теплообменник котла
Как было описано выше, для чистки внешней части теплообменника достаточно добавить в чистую воду какое-либо бытовое химическое средство для мытья и чистки различных поверхностей. Для очищения внутренней поверхности стенок теплообменника могут понадобиться более сильнодействующие препараты.Смотрите на видео пример чистки теплообменника двухконтурного котла:
Сначала можно применить моющее средство для чистки сантехники, удаляющее налет. Затем следует несколько раз промыть трубку с помощью средства от накипи, предназначенного для кофемашин, утюгов и прочей подобной техники. Можно обойтись и разведенной в воде лимонной кислотой. Далее мощной струей воды, подаваемой в оба отверстия, следует промыть теплообменник, удаляя из него остатки чистящих средств.
Свободное прохождение воды будет свидетельством того, что трубка внутри чиста. Окончив «банные» процедуры, соберите все в обратном порядке, не забыв убрать из внутренней части котла всю накопившуюся грязь. Включив его на полную мощность, следует убедиться в отсутствии подтеков и правильной работе котла.
На выполнение всех работ вам понадобится всего лишь около двух часов.
teplospec.com
Чем промыть теплообменник газового котла в домашних условиях
Большинство домовладельцев, пользующиеся одно- и двухконтурными газовыми водогрейными установками, не задумываются об обслуживании своих котлов и эксплуатируют их по десятку лет, не выполняя никаких мероприятий по очистке. Но в один прекрасный момент, как правило, посреди отопительного сезона вдруг выясняется, что мощности агрегата стало недостаточно для обогрева жилища, хотя раньше такой проблемы не было — это дали о себе знать накипь и сажа, которые накопились в вашем отопителе за долгие годы. Задачей нашей статьи будет раскрыть вопрос, как и чем промыть теплообменник газового котла и когда это нужно делать.
Периодичность обслуживания и очистки газового котла
В самом начале отметим, что делать профилактику отопительного оборудования всегда проще и легче, чем устранять неисправности, появляющиеся посреди зимних холодов. Не является исключением и теплообменник газового агрегата, который для профилактики можно промывать изнутри 1 раз в 2 — 3 года, в зависимости от жесткости используемой воды. При наличии контура нагрева воды для ГВС вторичный теплообменник для котла также желательно промывать 1 раз в 2 года, поскольку через него проходит неподготовленная водопроводная вода, оставляющая накипь, как на изображении.

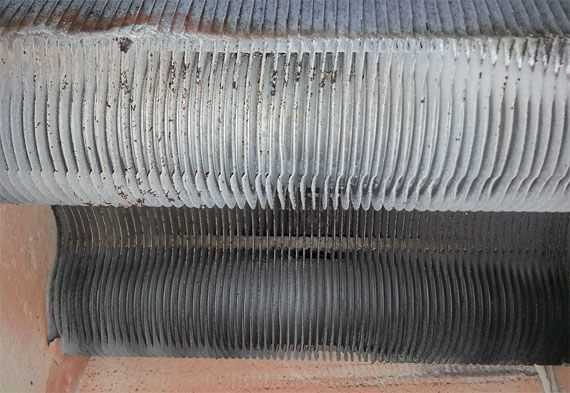

Что же касается удаления сажи с наружной поверхности теплообменника, то тут чистка газового котла зависит от многих факторов, таких как режим эксплуатации, качество природного газа, наличие фильтров на топливном трубопроводе и так далее. Но, регулярно делая внутреннюю промывку котла, вы не можете не обратить внимание на его внешний вид и, конечно же, не доведете до такого плачевного состояния, как на фото.
Из-за этого эффективность работы котла может упасть на 40—50% из-за толстого налета сажи снаружи и наполовину забитых накипью внутренних каналов. При прежнем расходе газа КПД отопителя станет равным 40% и зимой в вашем доме будет холодно. Но поскольку вызывать специалиста для этого мероприятия влетит вам в копеечку, то почистить газовый котел в домашних условиях можно и самостоятельно.
Способы очистки и промывки
Обслуживать теплообменники водогрейной установки можно двумя способами, каждый из которых имеет свои преимущества и недостатки:
- с разборкой агрегата и снятием водонагревателя;
- без разборки.
Первый способ обойдется вам дешевле, но придется запастись терпением и потратить гораздо больше времени. Кроме того, потребуется минимальный набор инструмента, состав которого зависит от конструкции котла.
Если требуется почистить напольный котел с жаротрубным теплообменником, то для удаления сажи без разборки не обойтись, при этом полностью снять теплообменник не удастся, придется только освободить к нему доступ, сняв газогорелочное устройство и крышку с дымоходом. Как правильно выполнить процедуру, показано на следующем видео.
Когда идет речь о настенном газовом котле, то для того, чтобы снять теплообменник, нужно отключить котел от электрической сети и выполнить мероприятия по опорожнению обоих контуров и расширительного бака. Если для этого не предусмотрено специальной арматуры, то следует перекрыть водопровод в доме, закрыть краны на трубопроводах отопительной системы и поочередно откручивая их от патрубков котла, сливать воду в приготовленную емкость.
Затем откручивается лицевой металлический кожух и панель с органами управления. Процедура в различных моделях может производиться по-разному, но суть ее остается одинаковой – открыть доступ к нагревательным элементам. Далее, снимается вторичный теплообменник для газового котла, обычно он крепится к раме двумя болтами под ключ – шестигранник. Основной нагреватель снять труднее, для этого потребуется разобрать камеру сгорания.
Снятые элементы лучше всего снаружи обработать специальными средствами, предназначенными для удаления нагара и сажи с теплообменников и дымоходов. В продаже имеется широкий выбор подобных средств, здесь выбор целиком остается за вами. Конечно, можно использовать и обычные моющие средства, но такое решение нерационально, предпочтительнее качественная химическая очистка теплообменника. Ведь не для того же вы затратили столько усилий по разборке один раз за 2 или 3 года, чтоб мыть нагреватель кухонным гелем для посуды.
Внутренние поверхности, в отличие от внешних, можно хорошо промыть раствором лимонной кислоты, что не является слишком агрессивным средством, зато отлично справляется с налетом. Если же слой накипи значителен, то придется смастерить промывочную установку. Ее задача — обеспечить циркуляцию моющего раствора через теплообменник в течение нескольких часов. Чтобы очистить теплообменник от накипи, используется емкость на 8—10 л и насос с двумя шлангами, присоединяемыми к патрубкам нагревателя.
Здесь можно задействовать обычный циркуляционный насос для систем отопления. Опять же, таким способом выполняется промывка без разборки котла, надо лишь присоединить шланги к соответствующим
Заключение
Периодическое обслуживание нагревательных элементов не стоит игнорировать, чтобы впоследствии не пришлось делать пайку или ремонт теплообменников газовых котлов. Ведь если отопитель не будет нормально прогревать дом, ты вы станете наращивать его мощность до максимума, а это может привести к прогоранию металла. Исключение – чугунные нагреватели, но и они требуют своевременной очистки.
cotlix.com
Промывка теплообменника газового котла своими руками
Представим вместо котла обычный чайник: каждый день в него наливают воду, нагревают, переливают воду в другую емкость и снова по кругу. Со временем на стенках чайника образуется накипь, и вода нагревается медленнее. То же самое происходит в теплообменнике котла: на его стенках появляется осадок из различных примесей — соли, извести и прочих.
Если в магистрали используется обычная, жесткая вода, то накипь образуется быстрее. Поэтому промывка теплообменников котлов — регулярная и обязательная процедура. Если ее не проводить, можно столкнуться с самыми неприятными проблемами.

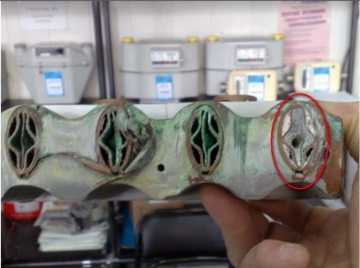

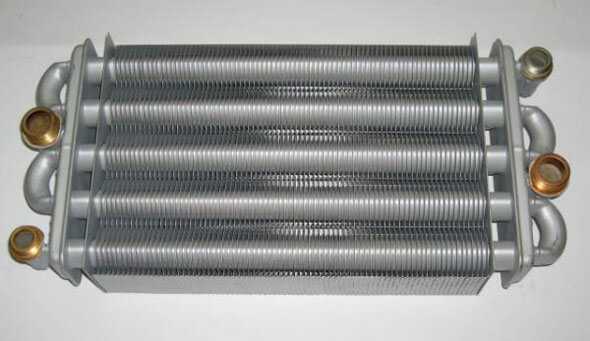

Битермический теплообменник
Чем это чревато:
- Во-первых, теплообменник будет перегреваться. Если взглянуть на устройство газовых котлов, можно увидеть, что теплоноситель, который поступает из обратной магистрали, должен охлаждать внутренние полости нагревательных элементов. Накипь уменьшает эффективность охлаждения, из-за чего теплообменник быстрее выходит из строя.
- Во-вторых, увеличение расхода газа. Минеральные отложения, из которых состоит накипь, обладают меньшей теплопроводностью, поэтому на нагрев воды потребуется больше энергии. Это увеличит расход газа и, следовательно, повысит цену эксплуатации котла.
- В-третьих, поломка котла. Из-за того, что накипь затрудняет прохождение теплоносителя, нагрузка на циркуляционный насос повышается, и он выходит из строя.
Как часто следует это делать
Частота промывки котла целиком и полностью зависит от качества используемой в магистрали жидкости.
Если в отопительной системе используется антифриз, чистить котел нужно раз в 2 года. Кроме того, владельцу котла необходимо строго отслеживать срок годности антифриза и проводить обязательную замену по его истечению.
При использовании очищенной воды — раз в 4 года. Использовать обычную, проточную воду нежелательно, поскольку показатель ее жесткости намного выше очищенной воды.
Помните, что без регулярной чистки, эффективность котла будет постепенно уменьшаться!
Методы промывки теплообменника
Существует несколько методов промывки теплообменника котлов. Рассмотрим их.
Ручная очистка
Наиболее простой и эффективный метод, который можно провести самостоятельно. Для этого нужно полностью снять теплообменник с котла. Чистить можно двумя способами:
- Механическая чистка — удаление налета и прочих механических частиц с помощью пылесоса, скребка или металлической щетки.
- Промывка — замачивание деталей теплообменника в различных растворах. Этот метод наиболее хорош для двухконтурных котлов, поскольку их каналы наиболее подвержены загрязнениям.
При ручной чистке теплообменник необходимо полностью снять с котла, чтобы получить к нему свободный доступ
Единственное условие для ручной чистки — аккуратность и внимательность. При сборке котла особое внимание следует уделить его герметичности.
Химическая очистка
Суть ее в том, что при помощи специального устройства (бустера) в систему закачивается раствор для кислотного промывания. Он прогоняется через теплообменник и в течение нескольких часов полностью очищает его.
Химическая чистка требуются для того, чтобы сохранить оптимальную пропускную способность и теплообменные качества котла
Этот метод наиболее подходит для случаев, когда нужно удалить самые стойкие виды накипи, такие как трехвалентное железо и карбонатные солевые отложения. После удаления кислотных составов в систему следует залить раствор, который нейтрализует действие кислоты.
Гидродинамическая очистка
Для этого вида промывки газовый котел разбирать не нужно. С помощью специальной установки в магистраль закачивается вода (иногда с примесями абразивных частиц) и нагнетается ее давление. Таким образом, вода начинает циркулировать быстрее, и накипь удаляется ее механическим воздействием. Это достаточно эффективный, но дорогостоящий способ промывки теплообменника.
На первый взгляд промывка теплообменника не выглядит чем-то запредельно сложным и кажется, что все можно сделать своими руками. Однако следует помнить, что придется иметь дело с едкими химическими растворами и использовать сложное оборудование. При гидродинамической очистке нужно постоянно контролировать давление в магистрали, поскольку при критических показаниях может произойти разрыв теплообменника.
Поэтому, конечно же, лучше всего поручить это дело специалисту со специальным допуском к такому виду деятельности.
Будьте внимательны к состоянию отопительного оборудования, регулярно проводите проверки и чистки. При соблюдении этих требований вы не только существенно сэкономите на энергоносителях, и расходах на замену дорогостоящих запчастей, но и увеличите срок службы вашего оборудования.
klivent.biz
Как прочистить вторичный теплообменник на двухконтурном котле автономного отопления
Как прочистить теплообменник на котле. Наличие двухконтурного котла в частном доме – это не только удобно. Нет необходимости в двух отдельных устройствах (газовой колонке для подогрева воды и котле для отопления). Да еще и экономически выгодно, один агрегат дешевле чем два. Но есть конечно и недостатки, при поломке двухконтурного котла у вас нет ни горячей воды ни отопления.

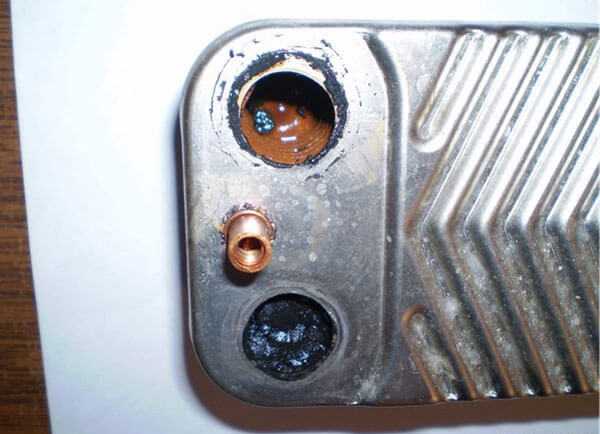

Проблема в отсутствие горячей воды. С крана горячей воды бежала еле теплая вода, что конечно не устраивало теплолюбивую часть жильцов нашего дома. По мне и теплой достаточно, увы желание женщины – закон! Вот и хочу поделится технологией прочистки вторичного теплообменника. Поскольку при такой проблеме это самое первое что необходимо сделать. Во вторичном теплообменнике и происходит нагрев воды, а со временем он забивается известковыми отложениями находящимися в воде. Их нужно удалить. Делать будем это с помощью специальной жидкости для удаления известковых и других отложений в котлах и теплообменниках. “DETEX“. И так начнем.

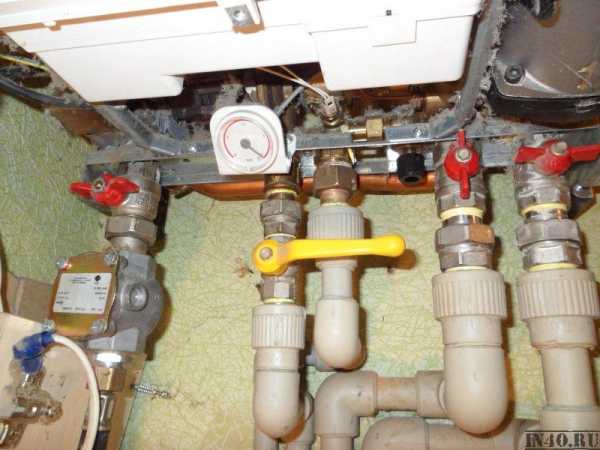

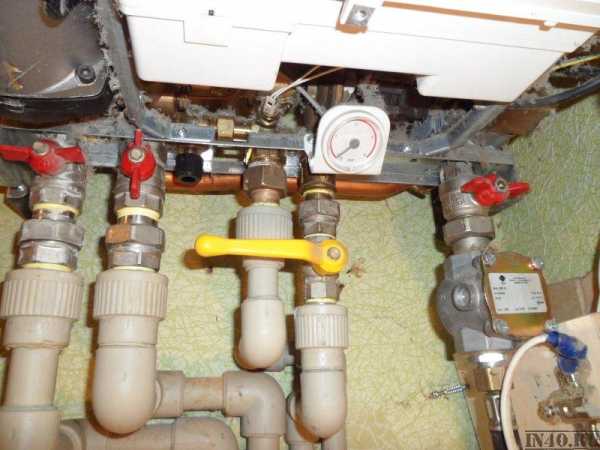

1. Отключаем все коммуникации. Для начала необходимо отключить поступление воды в котел, для этого обычно на входе в котел стоит кран. Далее перекрываем оба крана отопления, подачу и обратку. Отключаем котел от электричества и газа. Если на котле есть клапан сброса давления, сбрасываем. Если нет, то сливаем часть отопления до “0” на манометре под котлом.

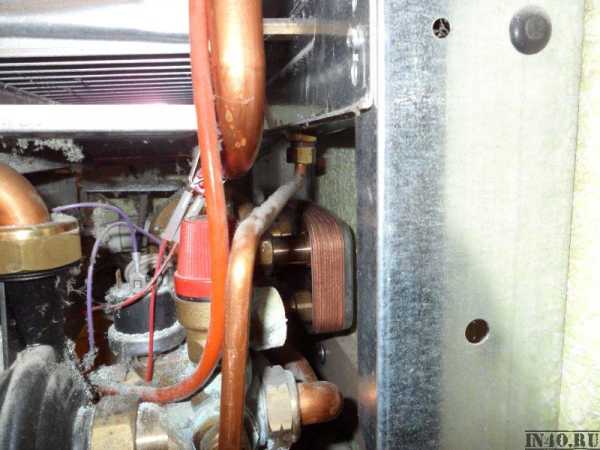

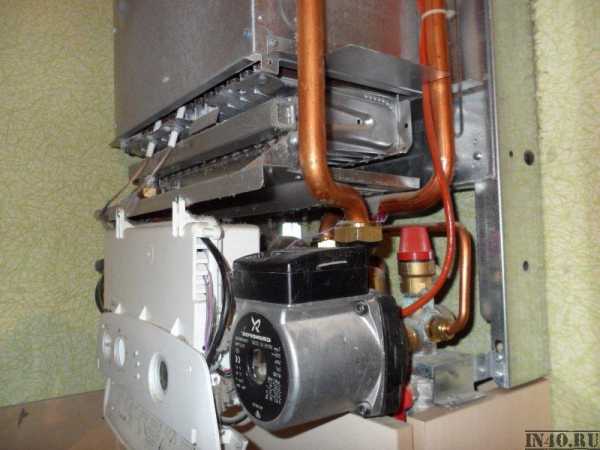

2. Снимаем вторичный теплообменник. Снимаем кожух с котла. Для снятия теплообменника необходимо открутить всего 4 гайки. Сделать это не просто поскольку сам теплообменник установлен на задней стенку котла, добраться к нему можно только с низу. Медленно по не многу откручиваем и снимаем. Важно! В момент откручивания с котла вытечет около литра воды, приготовьте тазик и тряпки.

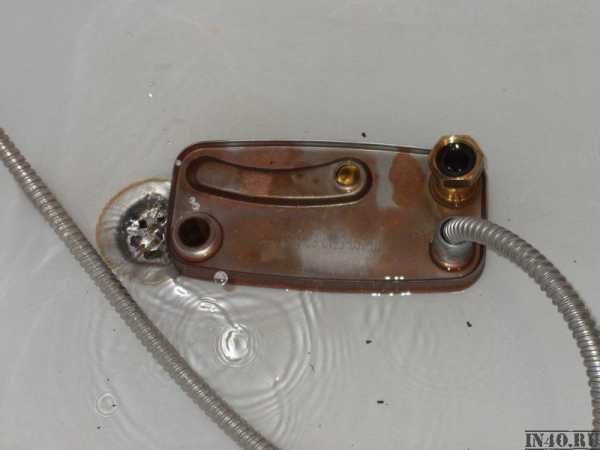

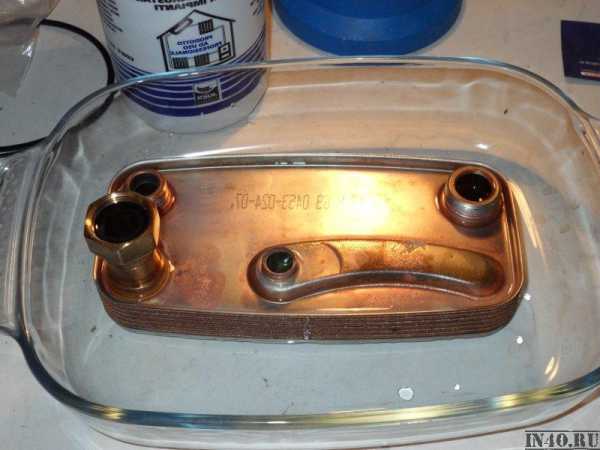

3. Промывка вторичного теплообменника.

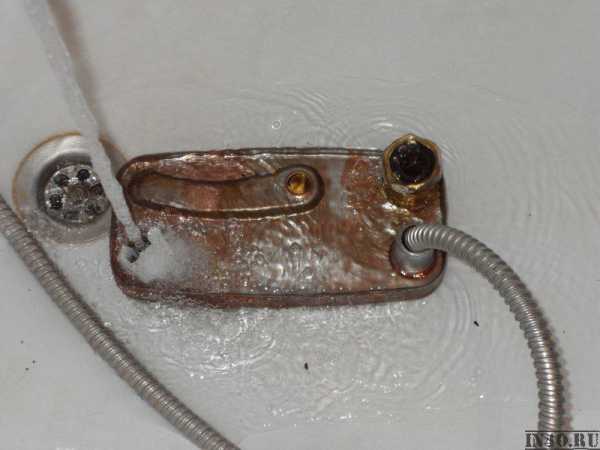

– промываем проточной водой оба контура до тех пор пока не перестанут выходить инородные образования. если в системе отопления у вас вода, отложений будет много!

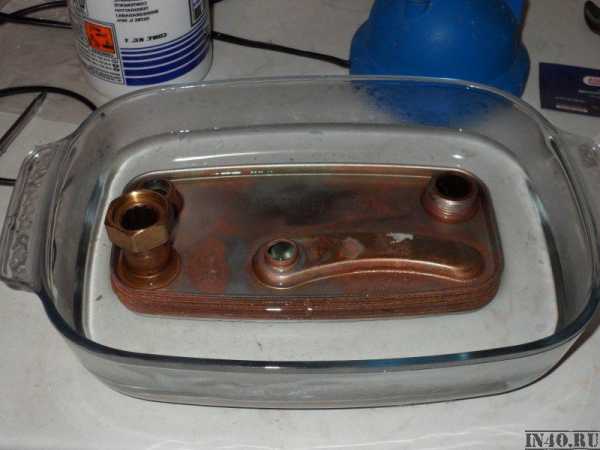

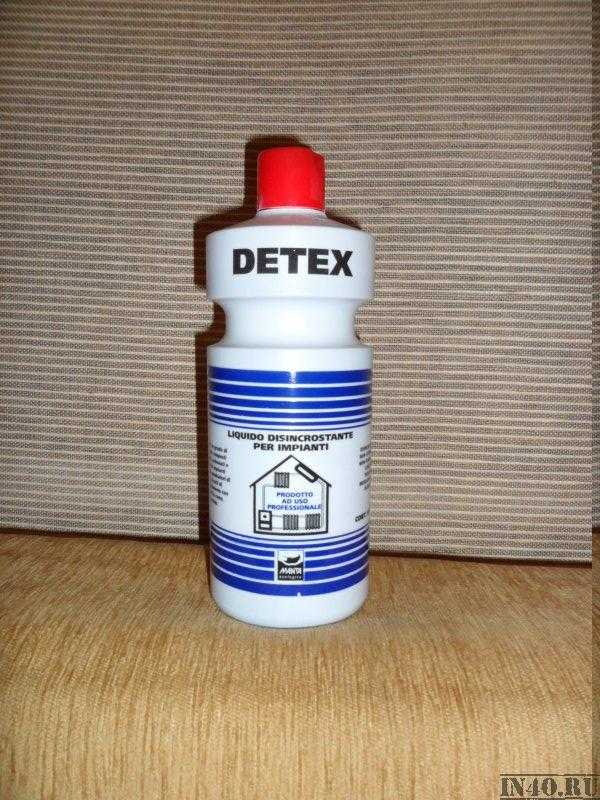

– наливаем “DЕTEX” в оба контура. И оставляем на 1 час. В инструкции написано что “DЕTEX” нужно разводить с водой, но все сантехники говорят что от такой промывки толку не будет. Наливаем концентрат! В стеклянный сосуд с теплообменником наливаем кипяток, при высокой температуре процессы пройдут быстрее и лучше. Через час промываем водой снова. Минут 15 будет достаточно.
– берем стакан кипятка, разводим в нем столовую ложку стирального порошка, и заливаем внутрь. Через минут 15 выливаем и промываем снова проточной водой. промывка завершена.
4. Устанавливаем вторичный теплообменник на место, не забыв про резиновые прокладки. Открываем все краны, проверяем течи. Если все в порядке, запускаем котел. О чудо у нас снова есть горячая вода! Все оказалось не так уж сложно и заняло около 3-х часов.
in4o.ru
Как промыть теплообменник газового котла

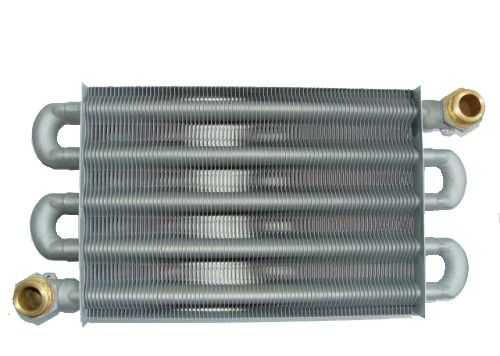

Теплообменник – это деталь котла, по которой вода проходит через топку и нагревается.
Он расположен в топке, имеет вид простой трубки, змеевика, змеевика с решёткой, плоской пластины с полостью и двумя выходами для воды, может иметь многоконтурное устройство. При сгорании газа происходит разогрев теплообменника от огня или горячего воздуха, а вода получает тепло уже от него. Материал изготовления этой детали газового котла – медь, латунный или бронзовый сплав, нержавеющая сталь.
Признаки засорения теплообменника
Теплообменник газового котла может засориться. Снаружи на нём образуется слой сажи, который препятствует эффективной теплопередачи от горящего пламени в металл теплообменника. Изнутри он может засориться солевыми отложениями из воды, которая имеет плохой химический состав. Обе этих причины могут повлечь выход котла из строя.
Даже если он будет работать исправно, это приведёт к сбоям и снижению его эффективности – при разогреве воды до нужного уровня будет тратиться больше газа.
Признаки, что теплообменник засорился изнутри:
Самым главным признаком засорения теплообменника является падение давления в котле. Например, если это водогрейный котёл, то разницу в давлении легко заметить, открыв на полную мощность холодный кран, а затем – горячий. Также давление можно измерить при помощи приборов. Оно не должно падать ниже 2 кПа при максимально открытом кране.
Второй признак, что требуется чистка теплообменника – это частое отключение котла. Любой котёл имеет систему автоматического отключения – если давление воды падает, и вода может закипеть, то включается защитная автоматика, которая выключает газ вообще. Эта система может быть выполнена в виде механических предохранителей или электронных, но при засорённом теплообменнике она сработает.
Третий признак – невозможность корректно выставить температуру воды, особенно в случае, когда нужна температура чуть-чуть выше, чем у холодной воды. Хотя этот признак менее надёжен, чем два предыдущих, и причина может быть в неисправной автоматике котла.
Четвёртый признак – это твёрдые частицы, которые поступают вместе с горячей водой. Если вода жёсткая, причиной может быть не только засорённый теплообменник. Засориться может любой фланец, патрубок, сгон или угольник на трубе, а также фильтр для воды до входа в котёл. Поэтому, прежде чем чистить, следует проверить пропускную способность трубопровода – возможно, причина кроется в нём. Всё-таки теплообменник самая уязвимая деталь всей системы горячего водоснабжения, так как именно в нём склонность воды к образованию солевых отложений наиболее высокая, так как там происходит её нагрев.
Пятый признак засорившегося теплообменника – это шум, который начинает издавать котёл при работе. Он похож на шум кипящего электрического чайника, только более сильный. Такой шум является надёжным доказательством того, что котёл надо почистить. Иногда он сопровождается вибрациями.
Ряд сервисных центров, особенно гарантийных, отказываются проводить какие-либо процедуры дома у владельцев, и единственное, на что могут пойти – это снять теплообменник.
Наконец, снятие необходимо производить в случае замены устройства.
Например, если он засорился наглухо и чем-либо почистить его не удаётся. Также снимать нужно для механической чистки изнутри – она возможна только для достаточно крупных газовых котлов.
Подробнее о химическом, гидродинамическом, водоабразивном и ручном способах очистки теплообменника газового котла можно прочитать на странице https://teplofan.ru/sistemy-otopleniya/remont-i-obsluzhivanie/promyvka-teploobmennikov.
Как очистить от сажи форсунки
Для очистки от сажи понадобятся:
— пылесос;
— щётки и кисточки;
— отвёртки необходимого размера и профиля – чтобы снять защитную крышку топки;
— иногда могут потребоваться гаечные ключи для снятия теплообменника;
— в случаях, когда сажи слишком много, может потребоваться специальная ёмкость для неё;
— ветошь в больших количествах.

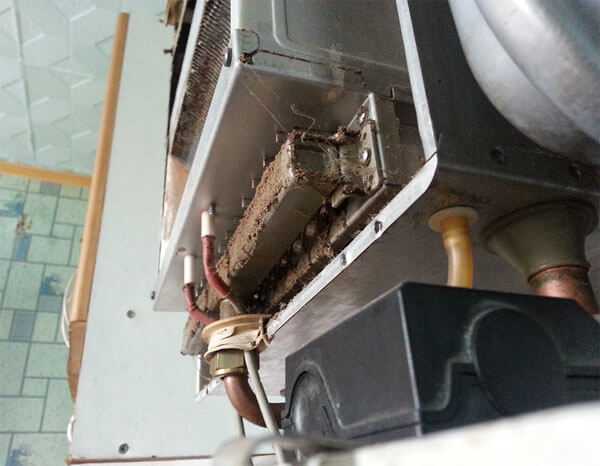

Чистка от сажи газового котла на природном газе требуется куда реже, чем чистка теплообменника из-за некачественной воды. Обычно чистят только в том случае, когда сажа начинает отваливаться – в этом случае она снижает КПД котла. Если же слой сажи – это просто налёт чёрного цвета едва заметной толщины, то чистить не нужно.
Если же слой сажи большой, может потребоваться снятие теплообменник и форсунки, чтобы их очистить. Как снять теплообменник – об этом будет идти речь далее.
В случае, когда снять не удаётся, можно попробовать очистить на месте, используя кисточки и щётки. При чистке вначале котёл отключается от газа, воды и электричества. Затем снимают крышку топки и в нижнюю её часть ставят пылесос, включая его. Форсунки при этом лучше чем-нибудь закрыть, чтобы сажа не сыпалась в них.
Постепенно счищают сажу со стенок топки и теплообменника кисточками и щётками. Если конструкция теплообменника – змеевик с решёткой, вряд ли его получится очистить на месте, и придётся снимать. В остальных случаях очистка от сажи может быть произведена без снятия. В последнюю очередь следует очистить форсунки, розжиговое устройство и другие части котла, расположенные в топке. Обычно форсунки без проблем снимаются и их легко почистить. При чистке розжига стараются сделать так, чтобы не повредить его и не изменить зазор между электроконтактами розжига.
Некоторые теплообменники имеют разборную конструкцию. Она состоит из главной трубы, боковых патрубков и огнеупорных стенок. Соединяется всё на гайках, уплотняется от протекания при помощи прокладок из специальной резины для горячей воды. В начале откручиваются гайки, затем теплообменник разбирается и вынимаются прокладки.
При сборке необходимо следовать инструкции производителя. Вставляются на место прокладки. Производится затягивание гаек от центральной к крайним, постепенно. Гайки надо закручивать осторожно, иначе есть риск пережать прокладку и она будет потом всё время течь. Момент затяжки гаек указывается в инструкции.
Промывка со снятием
Чистка со снятием осуществляется при помощи такой же схемы, что и без снятия – к входу и выходу подключаются патрубки, которые соединяются с резервуаром-отстойником при помощи циркуляционного насоса. Чистящий раствор в течении пары часов проходит через теплообменник, вымывая все загрязнения, и затем механические примеси отстаиваются в резервуаре.
hvosty.ru
Промывка теплообменника газового котла своими руками: способы и материалы
Процесс промывки
Владелец газового отопительного оборудования всегда мечтает о том, чтобы газовый котел работал долго, не создавая лишних проблем. Этим мечтам суждено сбыться, если в процессе эксплуатации котла соблюдается одно условие — проведение периодического осмотра и мелкого ремонта. Поэтому вопрос, как почистить газовый котел, сегодня один из самых частых на строительных форумах интернета.
Газовый отопительный котел — это прибор, состоящий из теплообменника, камеры сгорания, корпуса и дымохода. Чтобы он работал эффективно, необходимо чистить теплообменник, топку и дымоход. Разберем все по отдельности.
Как чистить теплообменник
Начнем с того, что теплообменник — это трубная система, по каналам которой движется теплоноситель. К сожалению, вода, закачиваемая внутрь системы отопления, не блещет своими качественными характеристиками. Различные соли металлов быстро осаждаются на стенках теплообменника, превращаясь в накипь и уменьшая проход, что существенно влияет на скорость движения теплоносителя. Но и это еще не все. Накипь — это своеобразный барьер, который снижает теплопроводность металлического теплообменника. За счет этого температура теплоносителя резко снижается.
Чтобы всего этого избежать, с накипью придется бороться. Есть несколько вариантов:
- Механическим способом.
- С помощью специальных реагентов.
- С помощью воды, закачиваемой в систему под большим давлением.
Наша задача — рассказать о способах промывки теплообменника своими руками, поэтому третий вариант сразу же отбросим. Сделать его самостоятельно не получится. Для этого необходим специальный компрессор, который выдает давление в несколько десятков атмосфер. Именно оно позволяет разбить плотные отложения на металлических поверхностях.
А вот два остальных способа можно отнести к категории «своими руками». Скажем прямо, промывка теплообменника — дело непростое. И вот почему. В случае механического воздействия или использования химических препаратов потребуется время и кое-какие навыки. Тем более в первом случае — при механической чистке — вам придется теплообменник полностью снять. А здесь есть свои подводные камни.
Механическая чистка
Используя этот вариант, нужно помнить, что сам теплообменник занимает достаточно большое пространство внутри газового котла. Размещен он над камерой сгорания, поэтому подобраться к нему не так-то просто. Что необходимо сделать?
- Снять внешнюю часть корпуса. Для этого придется отсоединить подводку газа и электрического питания, если таковое присутствует в конструкции прибора.
- Отсоединить сам теплообменник от труб системы отопления.
- Снять крепления теплообменника.
Теперь его можно вытащить из котла и начать процесс чистки. Что обычно можно увидеть после снятия? Внутренние полости прибора забиты отложениями. Как правило, это соли различных металлов, чаще натрия и кальция, а также слои солей трехвалентного железа. Чистить их придется металлическими инструментами — скребками, штырями и прочим. При этом будьте осторожны, чтобы не сломать стенку теплообменника.
Нередко сам прибор замачивают в ванне или другой емкости, куда заливается слабый раствор какой-нибудь кислоты, к примеру, соляной. Как только отложения размякнут, можно переходить к их удалению. В конце процедуры рекомендуется промыть внутренние полости водой под небольшим давлением. Можно просто приставить к патрубку шланг, подсоединенный к системе водопровода. Вы увидите, какое количество грязи польется из отверстия. Дождитесь, пока не пойдет чистая вода. Как дополнение к эффективной промывке можно использовать постукивание по теплообменнику киянкой — резиновым или деревянным молотком.
Химическая промывка
Химический способ
Химическая промывка теплообменника своими руками — дело не самое простое. Для этого потребуется специальный прибор, который называется бустером. И хотя этот вариант считается упрощенным, все равно необходимо знать некоторые нюансы его проведения.
Упрощенность процесса заключается в том, что нет никакой надобности снимать теплообменник и разбирать отопительный котел. Для этого всего лишь отсоединяются два патрубка, к одному из которых подсоединяется шланг, нагнетающий химический раствор внутрь прибора. Выходить раствор будет из противоположного патрубка, куда также подсоединяется шланг. То есть внутри бустера и теплообменника реагент будет двигаться по кругу.

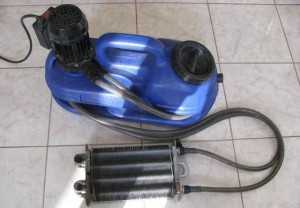

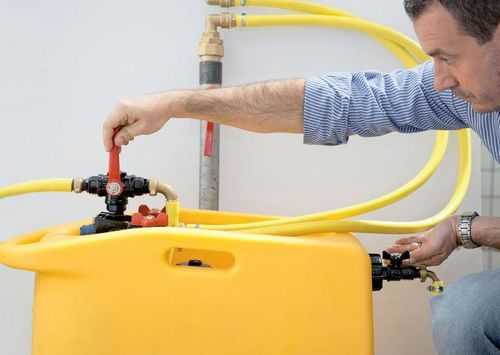

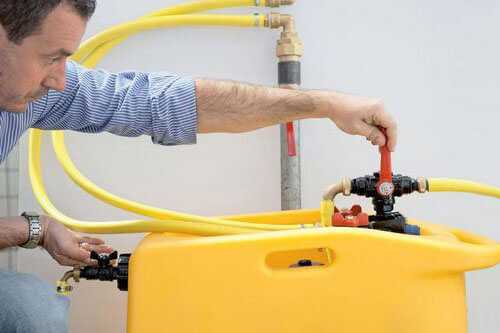

Что такое бустер, и из каких элементов он состоит?
- Резервуар для химического реагента.
- Насос.
- Электронагревательный элемент. Эта часть присутствует не на всех бустерах, но специалисты рекомендуют выбирать именно такие приборы. Это обеспечивает нагрев реагента, который в теплом виде быстрее и эффективнее разрушает грязевые и солевые отложения.
В качестве химических реагентов выступают различные растворы, которые продаются в свободном доступе на рынке. Вопрос, какой реагент выбрать — один из самых актуальных. В каждом случае приходится учитывать степень загрязнения, виды отложений и материал, из которого изготовлен сам теплообменник.
К примеру, чаще всего используются химикаты на основе соляной или серной кислоты, реже — на основе азотной или фосфорной. Все этим растворам под силу удалить отложения самой плотной и толстой структуры. Особенно, когда дело касается слоев из трехвалентного железа. Если загрязнения небольшие, то можно взять растворы на основе адипиновой или сульфаминовой кислоты. В продаже можно приобрести не только жидкие растворы, но и специальные гели, которые разводятся водой.

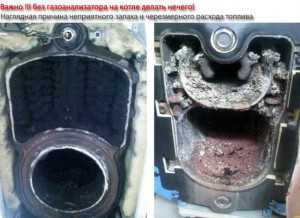

Как очистить котел от сажи
Чистка котла от сажи
Хотя газ является топливом чистым, все равно при его сжигании выделяются несгоревшие тяжелые нефтепродукты, которые представляют собой черные слоистые пленки. Это и есть сажа, которая налипает на поверхности камеры сгорания, на теплообменник, тем самым снижая тепловую проводимость металлов. То есть сажа является барьером для проникновения тепла в теплообменник. А значит, от нее необходимо избавляться, что входит в процедуру чистки газовых котлов.
Как и в случае с теплообменником, чистку можно проводить своими руками. Как правило, чистят внутренние поверхности топки, внешние теплообменника и дымоход.
С топкой и теплообменником все просто. Если слой сажи не превышает 2 мм, то удалить его можно скребком или влажной губкой. Если слой превышает этот показатель, то без химических растворов не обойтись. Для этого, как и в случае с внутренними полостями теплообменника, лучше использовать растворы на основе кислоты.
Что касается дымохода, то это тема отдельной статьи. Единственное скажем, что способов чистки этой трубы достаточно много — ведь этим занимались наши предки много веков подряд, так что опыт здесь накоплен колоссальный.
Способы чистки дымохода
Что можно предложить?
- Сжечь сажу с помощью высоких температур. Скажем прямо — способ не самый безопасный. Для этого можно использовать осиновые дрова, которые выделяют огромную тепловую энергию.
- Можно воспользоваться картофелем, который сжигается в топке. Выделяемый при сгорании крахмал размягчает сажу, которая ломтями отваливается сама. Так что и чистить после этого ничего не надо. Необходимо точно рассчитать количество картофеля на объем топки. Обычно это не меньше ведра.
- Есть вариант, при котором в огонь бросают поваренную соль. Скорее всего, это не способ очистки от сажи, а метод профилактики ее образования.
- Можно зачищать дымоход механическим способом. Для этого придется закрыть все отверстия газового котла, подняться на крышу и сверху ершиком прочистить трубу. После чего зачищается топка и теплообменник.
- И последний вариант — химическая очистка.
Чистка дымохода
Хорошо, если дымоход в вашем доме — это разборная конструкция, состоящая из нескольких частей. Если она легко и быстро разбирается, то оптимальный вариант — разобрать трубу и почистить ее части.
Вот несколько методов, отвечающих на вопрос, как почистить котел от сажи. Все они показывают, что подобные процессы можно проводить своими руками. Некоторые из них очень просты, а некоторые требуют навыков и информации. Есть и такие, которые проводятся с помощью специальных инструментов и оборудования. Но в любом случае, используя нашу информацию и разобравшись во всех тонкостях, можно не ждать специалистов, а приступать к чистке самостоятельно.
Похожие записиКомментарии и отзывы к материалу
У вас должен быть включен JavaScript для отображения комментариев.gidotopleniya.ru
Евро-2, устройство, цена, как разобрать, снять, ремонт
В процессе работы двигателя внутреннего сгорания выделяется большое количество тепла, часть которого отводится штатной системой охлаждения. Некоторые детали, работающие в напряженном температурном режиме (коленвал, шатуны, пальцы и др.), охлаждаются маслом системы смазки двигателя, которое тоже должно отдать полученное тепло окружающему воздуху. Для этих целей предназначен жидкостно-масляный теплообменник (ЖМТ) КамАЗ.
Устройство и принцип работы
При работе автомобильного двигателя вместе с деталями нагревается и масло. Чем мощнее двигатель, тем больше образуется тепла и тем выше поднимается температура масла. При достижении предельных значений этого параметра теряются свойства смазочной жидкости, что приводит к выходу из строя элементов и всего мотора. Для отвода избыточного тепла от масла в системе смазки применяются теплообменники.

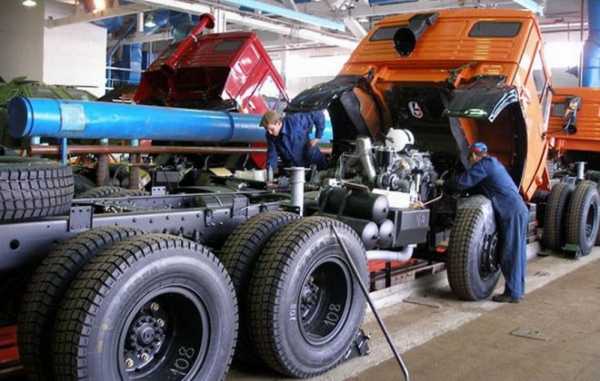

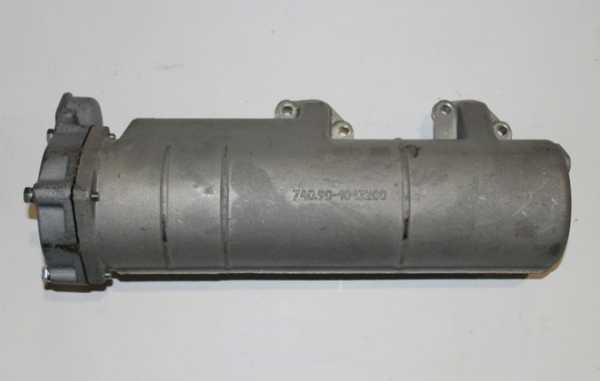

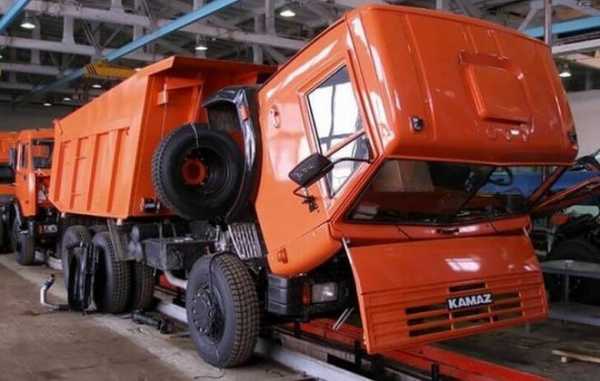

На грузовых автомобилях КамАЗ устанавливаются кожухотрубные (трубчатые) ЖМТ. Они состоят из литого алюминиевого корпуса и сердцевины. Последняя представляет собой пучок тонкостенных трубок, в большинстве случаев медных, развальцованных во фланцах, одновременно являющимися торцевыми крышками масляной полости. Для увеличения площади теплопередачи внешняя сторона трубок имеет оребрение, выполненное в виде пластин.
Внутри трубок циркулирует антифриз системы охлаждения. Масло подается через фланцы в корпус теплообменника. Благодаря установленным перегородкам оно 4 раза пересекает трубный пучок, что намного повышает эффективность охлаждения среды. В связи с тем, что температура масла не может быть ниже температуры жидкости системы охлаждения, это снижает термонапряжение смазываемых деталей.
Теплообменник устанавливается на корпус блока фильтров. В нем размещен термоклапан (термостат) подключения теплообменника. При температуре +93°С и ниже, основной поток масла проходит мимо ЖМТ. Повышение параметра выше +95°С приводит к перемещению поршня термоклапана. Поток рабочей жидкости системы смазки направляется в теплообменник. При температуре +115°С наступает перегрев масла, о чем сигнализирует красный индикатор, расположенный на приборном щитке водителя. После этого машина должна быть остановлена и приняты меры по приведению значений параметра в норму.
Как снять и разобрать
Для проведения планового технического обслуживания или устранения дефекта ЖМТ необходимо демонтировать. Снять теплообменник на КамАЗе своими руками трудно, но возможно. Для этого необходимо демонтировать узлы, мешающие свободному доступу к устройству. Затем отсоединяются водяные патрубки и только после этого масляные. Все отверстия на двигателе закрывают чистой ветошью, чтобы в полости не попала грязь.

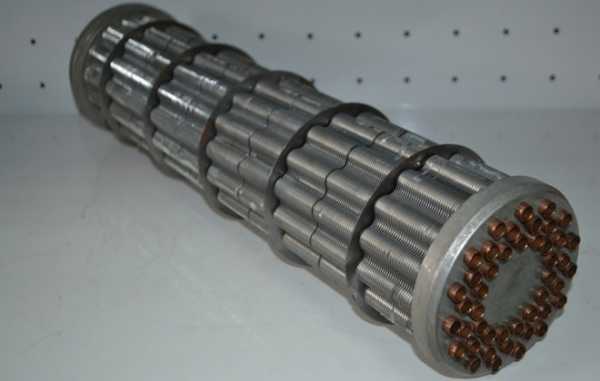

Разборка теплообменника предполагает демонтаж сердцевины для последующей чистки или устранения возникших дефектов. После демонтажа обязательно снимите, а если не получится, соскоблите с фланцев старые паронитовые прокладки. Необходимо помнить, что в трубках может остаться тосол, а в корпусе остатки масла. Снятый теплообменник осматривается на предмет наличия трещин, загрязненности поверхности охлаждения.
В связи с тем, что корпус ЖМТ выполнен из алюминия, применять при демонтаже молоток не рекомендуется.
Ремонт
Основными неисправностями теплообменника являются потеря герметичности трубного пучка и снижение мощности устройства из-за заиливания проточной части одной или обеих полостей. При таких поломках работоспособность устройства восстанавливается путем чистки, сварки или глушением трубок. Однако порой возникают дефекты, когда их устранение нецелесообразно. В такой ситуации проводят агрегатную замену ЖМТ.
В большинстве случаев течь в трубной системе происходит в районе крепления теплообменных трубок к торцевым фланцам. Признаками течи является появление масляной суспензии в системе охлаждения двигателя. Места выявленных дефектов запаиваются. Если же свищ появился в самой трубке, то ее глушат. Допускается вывод из действия не более 10% охлаждающих элементов. После устранения неисправности теплообменник опрессовывают, проверяя тем самым качество выполненных работ.
Очистку трубок от накипи проводят в большинстве случаев механическим способом при помощи шарошки или специальных винтовых насадок, устанавливаемых в дрель. При невозможности очистить ЖМТ таким способом, проводят химическую промывку при помощи моющих жидкостей. Для этого применяют 5% водный раствор соляной кислоты. Сердцевину замачивают в нем и оставляют в таком состоянии на 30-40 минут. После этого деталь тщательно промывают в 3% растворе бикарбоната натрия.
Очистку проводят до тех пор, пока грязь не удалится. После этого сердцевина промывается горячей водой и хорошо просушивается (продувается воздухом).
Многие водители считают, что при потере герметичности устройства или неплотности трубок теплообменник нужно заменить на исправный, т.к. через некоторое время этот же дефект возникает повторно.
При любой разборке ЖМТ необходимо устанавливать только новые прокладки.
Как установить
Сборка теплообменника проводится после получения положительных результатов проверки устранения дефекта. Перед установкой устройства на штатное место необходимо подготовить посадочные поверхности масляной системы на блоке фильтров. Для этого удаляют остатки старых уплотнений, очищаются фланцы. Паронитовые прокладки устанавливают на консистентную смазку и затягивают болты крепления. Использовать герметик не рекомендуют.
После установки ЖМТ на штатное место его подсоединяют к системе охлаждения двигателя. После этого заполняются рабочими средами масляная и водяная полости. Затем запускают двигатель, и проверяют отсутствие протечек и параметры работы ремонтируемых систем. После проведенной проверки ремонт теплообменника считается завершенным.
