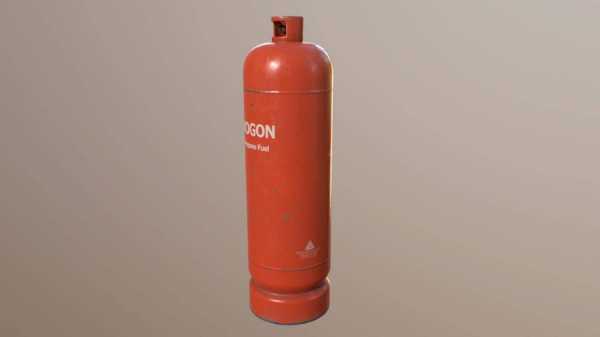

Как устранить утечку газа из газового баллона своими руками

Как устранить утечку газа из вентиля газового баллона высокого давления или из системы, присоединенной к баллону?

Пример ситуации. Вы заправили баллон на станции, приехали домой, подключили редуктор, а также рукава, затянули шестигранник редуктора на баллоне, открыли вентиль баллона – и понимаете, что травит газ где-то в верхней части маховика. Если в баллон заправлена, например, углекислота, вы сразу же почувствуете посторонний запах.

Внимание! Предупреждаем, что ремонт баллонов должны производить специально обученные и аттестованные специалисты! Настоятельно не рекомендуем вам проводить самостоятельный ремонт баллонов высокого давления, неквалифицированное вмешательство может привести к трагедии. При проведении ремонтных работ, описанных ниже по тексту, ответственность за проводимые манипуляции несете вы сами.

Бывает такое, что работать надо, а есть небольшая неисправность, которую вполне допустимо устранить самостоятельно.

Итак, чтобы устранить поломку, описанную выше, необходимо проделать следующие действия (справедливо только для вентиля типа ВК-94 и его модификаций):

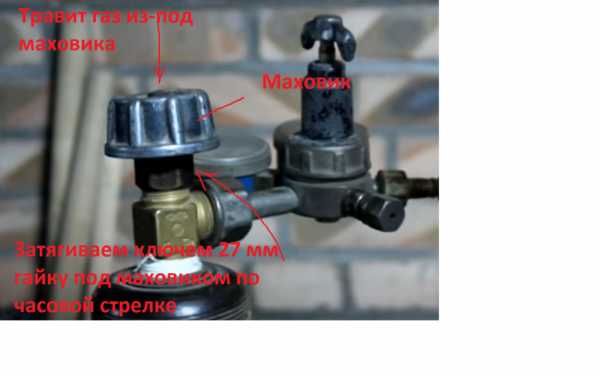

• Для начала возьмите гаечный ключ 27 мм и пытайтесь подтянуть гайку, указанную на фото, по часовой стрелке. В большинстве случаев это помогает.

Если при попытке открыть маховик снова начинает травить газ с его верхней части, необходимо открутить его против часовой стрелки до упора, утечка должна прекратиться.

Если предыдущая манипуляция не помогла, то необходимо сделать следующее (справедливо только для вентиля ВК-94, процедуру проводить только со знанием дела):

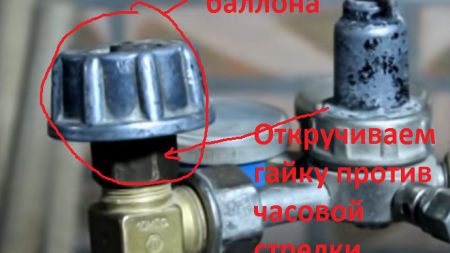

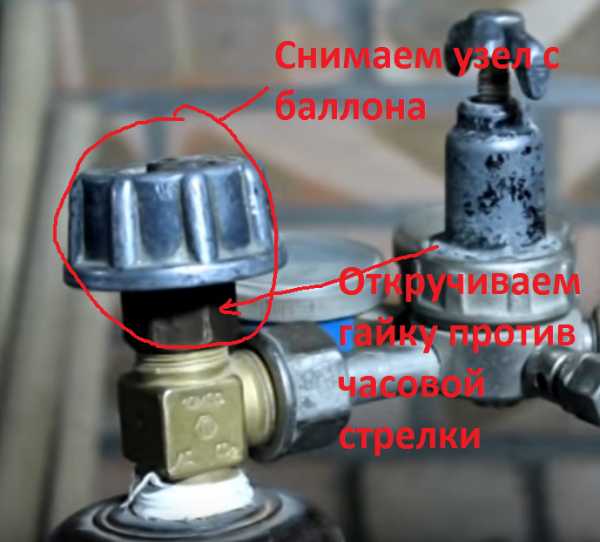

• Гайку под маховиком открутите против часовой стрелки и снимите ее с баллона.

• Затем ключом на 10 мм открутите гайку, находящуюся в верхней части маховика.

• Выньте шток из гайки – внутри ее установлена сальниковая прокладка.

• Если баллон не первой свежести (а таковых в нашей стране 90%), то и прокладка будет находиться в соответствующем, «потрепанном» ,состоянии. Чтобы устранить утечку нужно сделать такую же новую прокладку из фторопласта (ГОСТ 15180-86) или паронита (ГОСТ 481-80). Можно попробовать сделать прокладку из пластиковой канистры, но это недолговечно и малоэффективно. Внутреннее отверстие прокладки должно быть размером не более 8,5 мм, наружное, соответственно, по размеру внутреннего диаметра гайки. Шток после замены прокладки,должен садиться по плотной посадке, понадобится дополнительный инструмент, чтобы его забить (молоточек, плоская часть разводного ключа и т.д. и т.п.) и таким образом поставить обратно на место. Затем обратно устанавливается маховик и прикручивается гайкой.

Примечание. Гайка маховика закручивается не до упора, а так, чтобы пружина была натянута, но не зажата. Иначе, маховик не будет вращаться.

• Узел установите обратно на баллон и закрутите гайкой по часовой стрелке ключом на 27 мм не до упора (с усилием 5-7 кг).

Примечание. Подобные процедуры можно производить только с вентилем ВК-94 и его модификациями.

 Вентиль типа ВКБ разбирать нельзя. Если в баллоне есть газ, даже остаточное давление, вскрывать гайку категорически запрещается. Потому что кроме нее давление в баллоне не держит ничего! ТАКОЙ БАЛЛОН МОЖНО РЕМОНТИРОВАТЬ ТОЛЬКО ПУСТЫМ.

С задней стороны вентиля типа ВКБ находится небольшое контрольное отверстие. В случае пробоя диафрагм, которые находятся внутри вентиля, с этого отверстия начинает идти газ. Если при накручивании редуктора и открытии крана газ из этого отверстия не идет, значит вентиль находится в исправном состоянии и им допускается работать.

ВКБ обычно устанавливают на баллоны с гелием, на все остальные газы, как правило, устанавливаются ВК-94.

Если баллон просрочен и его нужно освидетельствовать или заменить, обратите внимание на следующие вещи:

• Стенка баллона не должна иметь вмятин, раковин от гниения глубиной более 1 мм;
• Обратите внимание на дату изготовления баллона, на нем должен читаться паспорт;
• Обратите внимание на вентиль, он не должен быть отбит (чтобы его можно было выкрутить).

Источник: https://www.youtube.com/watch?v=vDulevv3WrY

svarka-master.ru

порядок действий при утечке газа, способы устранения проблемы, куда обращаться за помощью

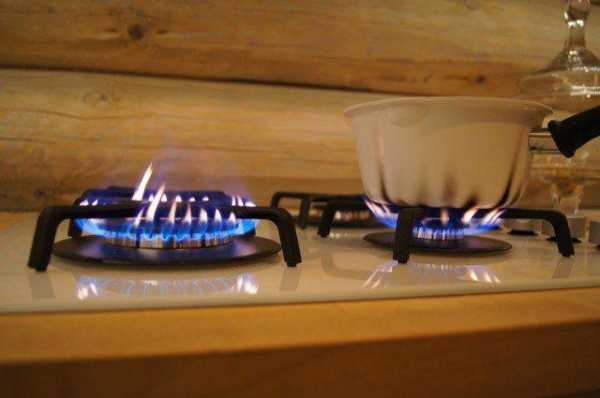

Многие городские квартиры оборудованы газовыми плитами. Подача газа в них осуществляется централизованно. Жители частных домов в некоторых случаях используют газовые баллоны или котлы. Какое бы оборудование ни применялось для бытовых целей, главный принцип его эксплуатации – соблюдение мер безопасности. Чрезвычайно важно понимать, как проверить утечку газа, чтобы своевременно принять меры для ее устранения. Эти знания могут спасти жизнь.

Причины утечки газа

Существует несколько основных неполадок, при которых появляется запаха газа в жилом помещении:

• ненадлежащая установка или эксплуатация оборудования;
• наличие трещин, заломов на газовом шланге, его разрыв;
• плохое резьбовое соединение на гайке шланга, внутри газовой плиты;
• износ прокладки газового шланга;
• износ уплотнительных материалов на газовом кране;
• износ газового вентиля, его неплотное закрытие;
• неправильная работа конфорки;
• потухший огонь при включенной конфорке.

Способы обнаружения утечки

Иногда возникает необходимость срочной диагностики до прихода специалистов газовой службы. Чтобы своевременно предпринять необходимые меры, возникает вопрос, как проверить утечку газа в домашних условиях доступными способами. Есть несколько простых методов выявить причину или найти место повреждения.

Основные сигналы, по которым можно заподозрить распространение газа по квартире:

• факт утечки не вызывает сомнений, когда периодически пахнет газом. Если при зажженных конфорках или после отключения оборудования ощущается запах, это первый сигнал о том, что где-то происходит утечка. В обычном состоянии природный газ ничем не пахнет. При его использовании для бытовых нужд с целью своевременного обнаружения утечки в его состав включают вещество, которое имеет специфический резкий запах;

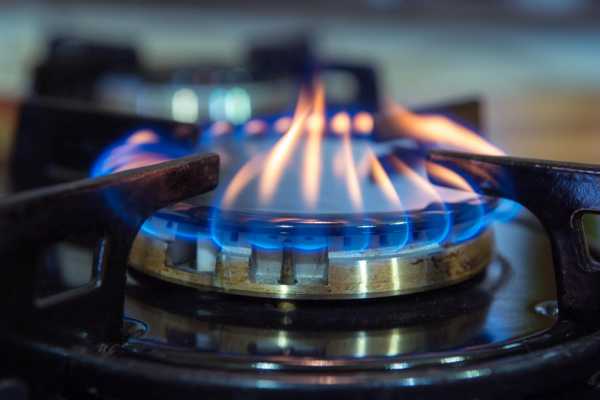

• еще один сигнал, который легко обнаружить, – изменение цвета пламени горящего газа. Если оборудование функционирует правильно, то пламя имеет ровный голубой цвет. В ином случае оно будет желтого цвета, приобретет красные оттенки;

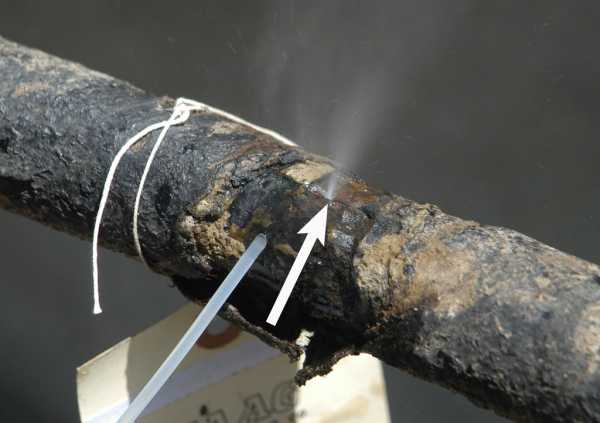

• когда в месте разгерметизации слышно свистящий звук, это свидетельствует о том, что на участке повреждения выходит газ.

Чем проверить утечку бытового газа, чтобы удостовериться в ее существовании?

Иногда трубы или газовый кран расположены таким образом, что их скрывает кухонная мебель. Как проверить утечку газа в таких труднодоступных местах? Можно применить способ опрессовки на остаточное давление. Сначала необходимо открыть конфорки, чтобы пропустить через них газ. Затем выключить их и перекрыть вентиль на трубе. Так в газопроводе появится не сгоревший до конца оставшийся газ. Для того чтобы понять, имеется ли утечка, нужно подождать всего несколько минут. Потом необходимо открыть любую конфорку, включить ее до максимального положения и попытаться зажечь. Когда утечки нет, остаток газа загорится и догорит до конца. Если ничего не произойдет и газ не загорится, значит, что его остаток успел выйти на участке повреждения.

Если газовые трубы не закрыты кухонным гарнитуром и к ним существует доступ, то есть прием, как проверить утечку газа просто на ощупь. Достаточно провести рукой вдоль всех соединений на газовой трубе. Утечку можно ощутить как поток тонкой холодной струи.

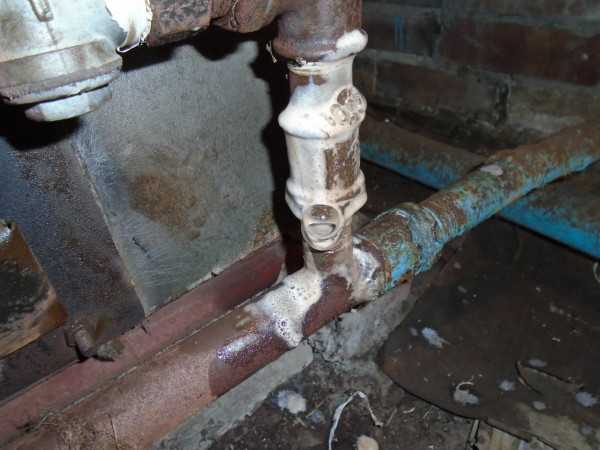

Следует знать прием, как проверить мыльным раствором. Утечку газа можно выявить с помощью мыльной пены или пены для бритья. Ее необходимо нанести на газовую трубу, а также все места соединения. На участках выхода газа будут появляться мыльные пузыри. Мыльный раствор лучше наносить кисточкой или помазком.

Помочь выявить утечку способны специальные газоанализаторы. Такие датчики можно установить вместе со звуковыми извещателями. При превышении допустимого уровня концентрации газа датчик срабатывает, включается сигнализация.

Важно знать о том, как проверить утечку газа безопасно для себя и окружающих. Категорически нельзя использовать для этого горящую спичку или зажигалку! Это грозит взрывом.

Порядок действий и меры безопасности при обнаружении утечки

Если утечка не вызывает сомнений, необходимо выполнить следующие действия:

• выключить плиту;
• перекрыть кран газопровода;
• открыть окна, чтобы впустить свежий воздух и проветрить помещение;
• оповестить аварийную газовую службу;
• воздержаться от курения, не включать электрические приборы во избежание возникновения искры. Лучше полностью обесточить квартиру, отключив автоматы на электрическом щитке.

При подозрениях о неправильной работе оборудования, а также в случае самостоятельного обнаружения утечки необходимо обращаться к профессионалам для устранения неполадок.

Приемы устранения неполадок

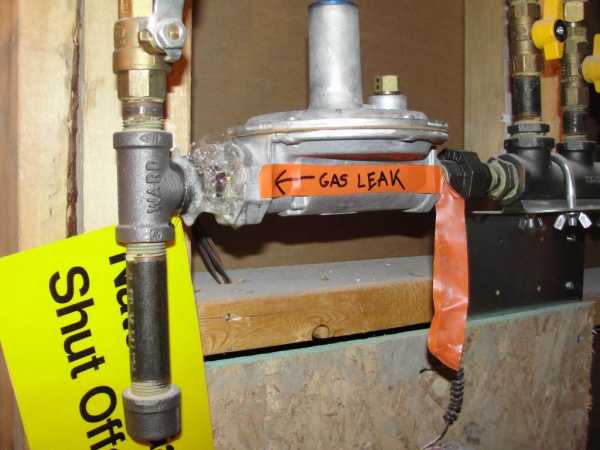

Утечка газа может произойти на разных участках газопровода. От места повреждения зависят способы для ее устранения.

В случае выхода газа в местах резьбовых соединений следует:

• раскрутить соединение;
• удалить изношенную обмотку, уплотнительные и герметизирующие материалы;
• проверить состояние резьбы;
• если она в порядке, то заново загерметизировать соединение и установить уплотнители;
• собрать соединение и плотно затянуть во избежание выхода газа;
• проверить герметизацию с помощью мыльной пены.

При утечке из-за пришедших в негодность уплотнительных материалов:

• раскрутить соединение;
• удалить изношенные уплотнительные материалы;
• установить новые прокладки;
• собрать соединение и плотно его затянуть;
• проверить герметизацию мыльным раствором.

Если изношен газовый шланг, на нем есть заломы и трещины, необходима его полная замена.

Если все соединения в порядке и газовый шланг тоже в хорошем состоянии, то причина утечки может скрываться в более сложных неполадках:

• испорчена какая-то конфорка и требуется ее замена;
• неисправен вентиль на газовой трубе и требуется его замена;
• утечка происходит из-под ручки, которая регулируют подачу газа на конфорку. В этом случае надо снять ручку, удалить старую высохшую смазку, почистить, нанести новую и установить ручку конфорки на место;
• газ выходит под гайкой конфорки. Требуется аккуратно плотнее подкрутить гайку, стараясь не сорвать резьбу.

В этих случаях лучше обращаться за помощью к квалифицированным специалистам, у которых есть доступ для работы с газовым оборудованием.

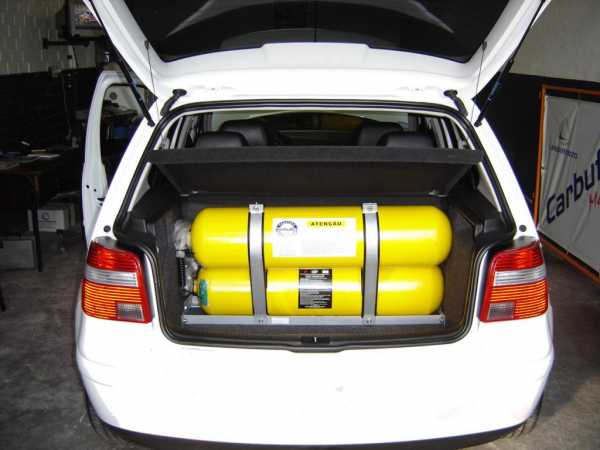

Утечка газа в автомобиле с ГБО

При правильном функционировании автомобиля с ГБО – газобаллонным оборудованием – никакого запаха газа не должно присутствовать. Если же запах газа ощущается, существует утечка газового топлива. Это может происходить по следующим причинам:

• оборудование установлено неправильно;
• соединения негерметичны;
• топливные шланги или другие комплектующие низкого качества или изношены.

Приемы, как проверить утечку газа в автомобиле, такие же как и в случае с домашним газовым оборудованием. Удобно использовать в салоне автомобиля датчики – газоанализаторы или проверить топливную систему мыльным раствором.

Для профилактики утечки и в целях правильной эксплуатации ГБО необходимо следовать некоторым правилам:

• не использовать при установке ГБО в автомобиле пластиковые или проволочные стяжки. Лучше установить пружинные, которые не требуют подтяжки;
• в качестве газовых шлангов применять только медные или ПВХ трубки, так как они более прочные;
• регулярно менять воздушный фильтр или производить его очистку;
• своевременно выполнять техническое обслуживание и регулировку оборудования.

fb.ru

чем смазать, ремонт, особенности графитовой смазки, видео и фото

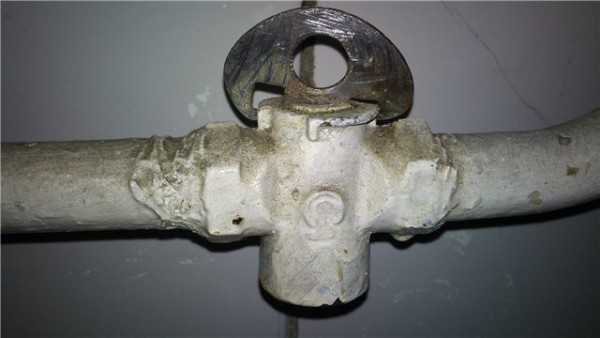

Что делать, если травит кран на газопроводе в квартире или в частном доме? Возможен ли его самостоятельный ремонт или замена? Насколько это опасно? Наконец, как заменить газовый кран в квартире самостоятельно? Попробуем ответить на эти вопросы.

При любых проблемах с газом лучший выход — вызов специалиста.

Зоны ответственности

Первое и основное, на что стоит обратить внимание читателя: входной вентиль в квартире попадает в зону ответственности ГорГаза или аналогичной организации, работающей в районе вашего проживания. И ремонтом, и заменой вентилей, и их периодической ревизией, и подключением газового оборудования (плит, котлов, конвекторов, варочных поверхностей) должны заниматься слесаря этой организации.

Еще раз: все действия с газовым оборудованием вы осуществляете на свой страх и риск. Последствия ошибок могут быть самыми тяжелыми: взрыв бытового газа — едва ли не самое страшное событие в многоквартирном доме, часто превращающее его в кучу строительного мусора.

Если у вас есть хоть малейшие сомнения в своей способности выполнить все работы, причем выполнить их быстро и правильно — пригласите специалиста.

Если же:

• у вас есть достаточно большой опыт слесарных работ; в частности, вам доводилось менять под давлением вентиля и кранбуксы;
• вы знаете, где обесточивается ваша квартира, и имеете доступ к щитку и автоматам в нем;
• газовая труба перед вашим вентилем не имеет видимых признаков коррозии;
• в вашем распоряжении есть слесарные инструменты (как минимум два газовых ключа №1 и/или №2), герметизирующий материал для резьб и солидол или графитовая смазка —

дальнейший текст поможет вам выполнить замену или ремонт крана газовой плиты самостоятельно.

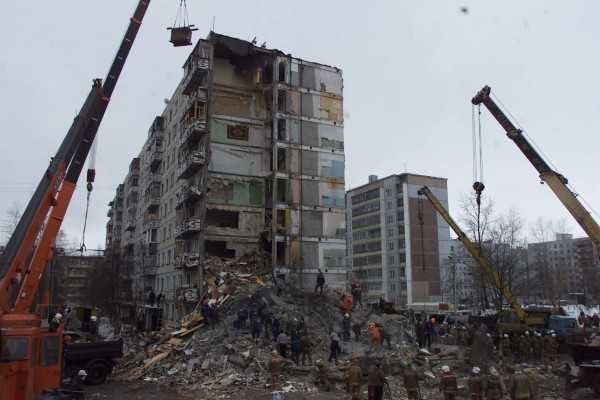

Последствия взрыва бытового газа.

Источники опасности

Их, собственно, всего два.

Дело в том, что самостоятельные работы, связанные с вскрытием газопровода, неизбежно приведут к утечке газа.

1. При определенной концентрации природного газа или пропано-бутановой смеси в воздухе он станет непригодным для дыхания.
2. Задолго до этого газо-воздушная смесь станет взрывоопасной. Малейшая искра при включении электроприбора, срабатывании любого реле (например, термостата конвектора) или щелчке выключателя освещения приведет именно к тем последствиям, от которых мы пытались предостеречь читателя в первом разделе статьи.

Правила, которые помогут избежать негативных последствий, довольно очевидны.

• Все работы проводятся при открытых настежь окнах во всей квартире или доме. Да-да, независимо от времени года. Не бойтесь, что любимый кактус замерзнет: если все пройдет нормально, вынужденное проветривание будет длиться не более 10 минут.
• Помещение должно быть полностью обесточено. С чем связана инструкция — думается, понятно из предыдущего разъяснения. Отнеситесь к ней серьезно: как уже упоминалось, цена ошибки может быть самой высокой.

Важный момент: ни в коем случае не пытайтесь своими руками перекрыть общий вентиль на газовом стояке на время работ.
После того, как вы откроете его, утечка газа из-под его пробки практически неминуема.
В этом случае ее последствия будут куда более тяжелыми, чем в квартире — просто из-за большего объема образующейся взрывоопасной смеси.

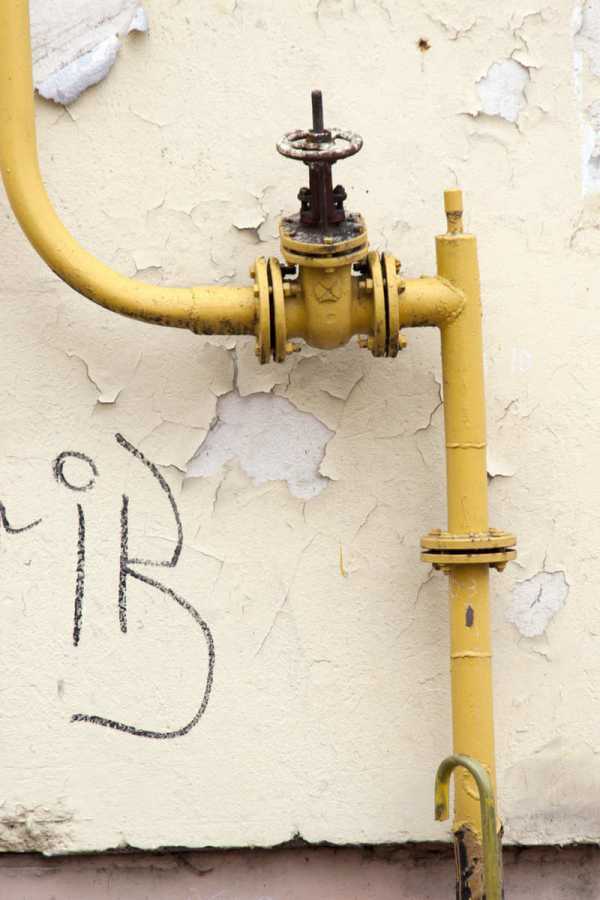

Газовое оборудование за пределами квартиры трогать не стоит. Даже если оно расположено на улице.

Приступаем к работе

Инструменты

Что следует подготовить прежде, чем вскрывать газопровод?

• Пара газовых ключей нами уже упоминалась. Именно пара — потому, что в большинстве квартир старого фонда подводка к плите выполнена жесткими трубами; чтобы отвернуть контргайку и муфту, нужно удерживать сгон в неподвижном положении, не позволяя ему проворачивать вентиль.
• Для герметизации резьбы на газу может использоваться лента ФУМ или синтетическая нить с герметиком Тангит Унилок. Лен с краской тоже подходит, однако краска наносится на резьбу и подмотку сравнительно долго, а в нашем случае счет будет идти на секунды.

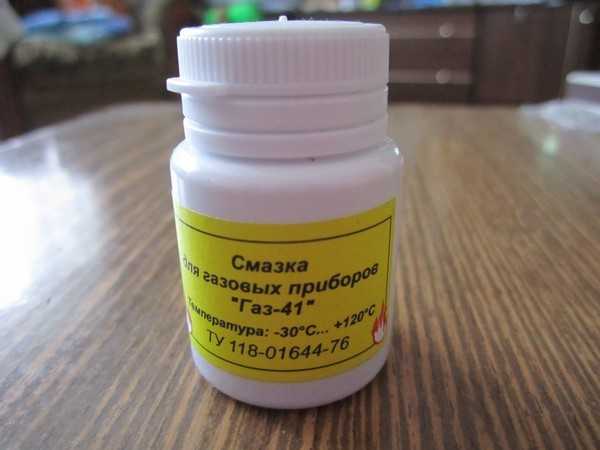

• При ремонте крана может быть использована специальная графитовая смазка для газовых кранов или обычный солидол. Графитовая основа более практична: она сохраняет свои свойства дольше.
• Кроме того, при ремонте вентиля понадобятся заглушка размером 1/2 дюйма с внутренней резьбой и плоская отвертка.

Если вы ищете, чем смазать газовый кран на плите — обратите внимание на специализированные графитовые смазки.

Ревизия

Итак, что делать если с газового крана пахнет газом и его замена не входит в ваши планы?

1. Перекрываем вентиль, повернув его рукоятку перпендикулярно трубе.
2. Фиксируем одним из газовых ключей сгон после вентиля и в дальнейшем удерживаем его в неподвижном положении.
3. Вторым ключом сгоняем на длинную резьбу сгона контргайку и муфту.
4. Частично отворачиваем вентиль ключом — до того момента, когда он начнет вращаться от руки.
5. Полностью откручиваем вентиль и тут же наживляем на резьбу заглушку. Не бойтесь, что вам помешает избыточное давление: оно лишь на 3 — 5% выше атмосферного.
6. Подматываем резьбу под заглушкой и от руки закручиваем ее до конца.
7. Откручиваем вентиль от сгона.

Не забудьте убрать наслоения старой подмотки и краски.

8. Выкручиваем пробку с пазом под отвертку на тыльной стороне вентиля и вынимаем скрытую под ней пружину; затем выталкиваем из корпуса коническую пробку.
9. Очищаем корпус и пробку от остатков старой смазки и густым слоем наносим новую.
10. Собираем вентиль в обратном порядке.
11. Ставим его вместо заглушки, не забыв заменить подмотку резьбы.
12. Вкручиваем сгон и, подмотав заново резьбы, сгоняем в рабочее положение муфту и контргайку.

Замена

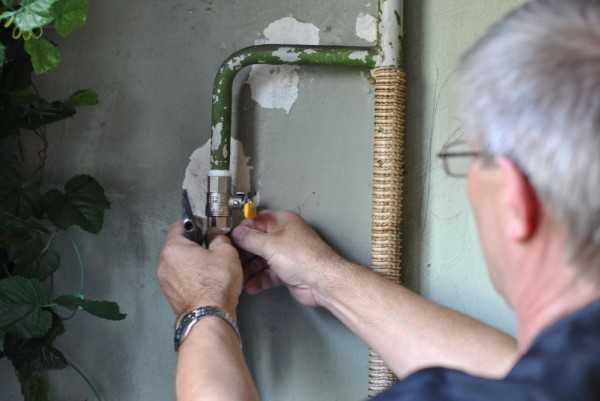

Что делать если пропускает газовый кран на кухне и вы хотите заменить его на новый?

Если новый вентиль той же длины, что и старый, действия полностью аналогичны описанным выше — с той разницей, что манипуляции с заглушкой по понятным причинам делаются ненужными.

Вентиль заворачивается до упора от руки, затем примерно на 1 оборот ключом.

Как поменять газовый кран в квартире, если его длина не соответствует длине старого?

• Сгон с муфтой и контргайкой выкидывается.
• Короткая резьба после сгона снабжается коротким удлинителем с внутренней и наружной резьбой. Он позволит накидной гайке прижимать прокладку к ровному и широкому краю удлинителя, а не к зазубренному торцу трубы.

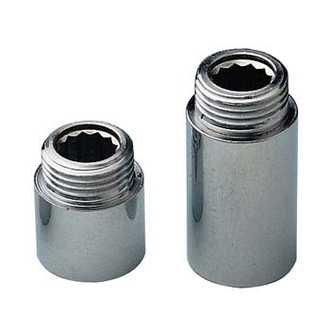

На фото — удлинители для резьб.

• Вентиль и удлинитель соединяются газовым шлангом «папа-мама». Разумеется, с герметизацией всех резьб.

Особый случай

Как поменять кран на газовом баллоне, если его не удается стронуть обычным ключом? Нагрейте вентиль строительным феном — и его расширение сделает усилие, необходимое для откручивания, вполне посильным.

Важно: замена вентиля выполняется при пустом баллоне.

Проверка

После любых работ следует убедиться в отсутствии утечек газа. Проверка необходима и в том случае, если иногда травит газовый кран на кухне, и вы не можете определить точное место утечки. Алгоритм действий предельно прост: на все резьбы помазком для бритья наносится мыльный раствор; утечка даст о себе знать вздувающимися пузырями.

Примерно так.

Заключение

Опасаясь показаться назойливым, автор еще раз напомнит: если у вас есть хоть малейшие сомнения в своих силах, при любых проблемах с газом обратитесь в специализированную службу. Дополнительную информацию о газовом оборудовании, как всегда, предложит видео в этой статье. Успехов!

gidroguru.com

как остановить утечку газа из-под резьбы на сгоне,не перекрывая стояк?

Газовиков вызови. Если праздники в квартире провести хочешь.

04 работает без выходных

нешути с этим.. вызывай 04

Холодной сваркой. Такой клей есть на эпоксидке.

Лучше вызвать аварийку.

Разбери соединение. обмотай льном и фум-лентой. будет работать на 100 %.

Вызови аварийку.

С газом не шути еба.. . мало не покажется, звони в аврииную срочно

стояк перекрывать не в коем случае НЕЛЬЗЯ!

до приезда аварийки спасёт обыкновенная виниловая изолента, туго перемотать.

Найди себе бабу в соседнем подъезде. Чёта у вас там всё запущено

Как вариант – устрой в квартире сквозняк минут на 15-20, потом зажги протечку и ХА с ней горит – если не сильно.. . А ващще-то 04 – оптимальный вариант!

ежели самому и с риском и если это из под сгона точно или все же из под контргайки если из под контргайки ту проблем вовсе нет а если из под сгона проверьте что сгон проворачиваться легко перекройте плиту открутите от крана если на случай придется подтягивать сгон и не бойтесь на всякий случай приготовьте чем черт не шутить обыкновенный кол заточенный под од конус и можно на пять мм больше диаметр замочите в воде, положите рядом молоток случай чего можно его вбить в трубу не раз проверено держит спокойно, открутите контргайки до упора, открутите сгон не до конца освободите на три четыре оборота накрутите заново если фум ленту 10 оборотов по ходу резьбы но не против хода, или используйте лен и силиконовый герметик подтяните сгон и ту же самую процедуру с контргайкой . случай чего звоните о4 УДАЧИ.

Вообще-то по идее до крана на стояке не должно быть сгонов, посмотрите как у вас. Если на входящей трубе до крана нет сгона и прочих резьбовых соединений, то купите нормальную гибкую подводку (на сегодня это стальная гофра) и перекрыв кран разберите все после него и поставьте подводку, если вход плиты прямой купите уголок, чтоб гофра подходила вдоль стены. Если у вас правда резьбовые до крана, то можно набраться храбрости и приготовив новый газовый кран разобрать все открыв окно, и накрутить его на последнюю резьбу входной трубы. Далее опять гофра. При мне газовики без отключения болгаркой срезали трубу, затыкали неплотно мокрой тряпочкой, нарезали резьбу и ставили новые краны. А отключение требует заблаговременного предупреждения всех жильцов, и все равно остается опасной процедурой. У кого-то погаснет незаметят потом газ дадут и опять не заметят, последствия могут БЫТЬ. еСЛИ САМИ БОИТЕСЪ ВЫЗЫВАЙТЕ ГАЗОВИКОВ, ОНИ НАВЕРНЯКА ДЕЖУРЯТ.

однозначно вызов специалистов! с этим не шутят! не лезь ни куда, самоделкин. а службу можно вызвать круглосуточно.

touch.otvet.mail.ru

Способ устранения утечек газа через фланцевые соединения газопроводов без прекращения перекачки газа по газопроводу

Изобретение относится к трубопроводному транспорту и используется при ремонте магистральных газопроводов высокого давления без прекращения перекачки газа. С внешней стороны фланца в его нижней части выполняют технологическое отверстие до его межфланцевой полости, закрепляют в нем дополнительный кран, закрывают его и присоединяют к нему шприц, предварительно наполненный самовулканизирующимся герметиком. В верхней части фланца выполняют еще одно технологическое отверстие, в котором закрепляют второй дополнительный кран, далее оба крана открывают, в межфланцевое пространство с внешней стороны фланца вводят кольцевую прокладку, а на фланцевое соединение поперек оси трубопровода надевают бандажное кольцо. Через дополнительный кран, установленный в нижней части фланца, в межфланцевое соединение вводят самовулканизирующийся герметик, после появления герметика на выходе второго дополнительного крана последний закрывают и создают давление вводимого самовулканизирующегося герметика, превышающее давление газа в газопроводе. После самовулканизации герметика второй дополнительный кран снимают, отверстие закрывают. Повышает герметичность фланцевых соединений. 1 з.п. ф-лы, 3 ил.



Изобретение относится к технике ремонта фланцевых соединений газопроводов, преимущественно магистральных газопроводов высокого давления.

Для нормальной работы систем электрохимической защиты определенные участки газопроводов должны быть гальванически изолированы друг от друга. Состыковка данных участков друг с другом осуществляется с помощью изолирующих фланцевых соединений, стянутых шпильками с изолирующими прокладками. Кроме того, фланцевые соединения применяются на кранах.

Во время эксплуатации газопроводов фланцевые соединения находятся под постоянной механической нагрузкой из-за просадки грунта и подвергаются температурным воздействиям ввиду неравномерного прогрева верхней и нижней частей крана. Дополнительные механические воздействия на соединения оказываются при периодической плановой внутритрубной диагностике или очистке трубопровода, выполняемой с помощью поршней или интеллектуальных снарядов.

В связи с этим происходит ускоренное старение межфланцевых уплотнительных колец, их деформация и растрескивание, что, в свою очередь, приводит к появлению утечек газа.

Со временем в местах утечек газа по фланцевому соединению ввиду дроссельного эффекта появляются многочисленные раковины, из-за чего выбросы газа увеличиваются. Дополнительное затягивание гаек фланцевого соединения дает, как правило, кратковременный эффект.

Известен способ устранения утечек газа через фланцевые соединения кранов газопроводов (см. Запорные краны с шаровым затвором производства завода «ТЯЖПРОМАРМАТУРА» (СССР) Ду50-500 мм. – Горький: МГП СССР, 1977), заключающийся в следующем. Кран, на котором имеют место утечки газа, вырезается, фланцевое соединение расстыковывается, поверхности полируются и меняется уплотнительное кольцо. После чего кран собирается и устанавливается на свое место. Способ отличается трудоемкостью. Кроме того, при использовании данного способа требуется прекращение перекачки газа по трубопроводу, что в ряде случаев является неприемлемым.

Известен способ устранения утечек газа через фланцевые соединения трубопроводов, (см. декларационный патент Украины по заявке №99020739 от 09.02.1999 г.). Способ заключается в следующем. Под гайки фланцевого соединения последовательно устанавливаются прокладки, сделанные из прочного полимера. При затягивании гаек полимер деформируется и препятствует выходу газа по шпилечному стакану. Способ может быть использован на работающем трубопроводе без прекращения перекачки газа, однако имеет недостатки. Во-первых, не устраняются течи по фланцу, во-вторых, из-за определенной текучести полимера со временем межфланцевый зазор увеличивается, что приводит к усилению выброса газа.

Известен способ устранения утечек газа через фланцевые соединения кранов газопроводов во время перекачивания газа по газопроводу (см. патент России на изобретение №2208196 от 10.07.2003, бюл.№19), являющийся прототипом заявляемого изобретения. Способ сводится к заполнению межфланцевого промежутка самовулканизирующимся герметиком, вводимым через дополнительный кран под давлением, превышающим давление газа в газопроводе. Для этого сначала во фланце делают глухое технологическое отверстие, в котором закрепляют дополнительный кран, например, шарового типа. После этого дополнительный кран открывают и через него технологическое отверстие продлевают до межфланцевого пространства или шпилечного стакана. Далее для предотвращения выхода газа через технологическое отверстие дополнительный кран закрывают. Затем к входу дополнительного крана подстыковывают выход шприца, предварительно наполненного самовулканизирующимся герметиком, после чего дополнительный кран открывают, а герметик вводят в межфланцевое пространство и шпилечные стаканы под давлением, превышающим давление газа в трубопроводе. После заполнения межфланцевого пространства и шпилечных стаканов самовулканизирующимся герметиком дополнительный кран закрывают, а шприц отстыковывают. После окончания процесса самовулканизации герметика дополнительный кран снимают, а технологическое отверстие закрывают.

Применение данного способа позволяет устранить утечки газа по фланцу и шпилькам соединения без прекращения перекачки газа. Вместе с тем эффективно применять данный способ можно только на соединениях с притертыми фланцами (например, на фланцевых соединениях кранов), имеющих относительно тонкое межфланцевое пространство. В этом случае самовулканизирующийся герметик до окончания процесса самовулканизации удерживается в межфланцевом пространстве за счет своей вязкости. Вместе с тем многие фланцевые соединения (в частности, изолирующие) имеют достаточно большое расстояние между фланцами, достигающее нескольких сантиметров. Создать требуемое давление в межфланцевом пространстве в этом случае затруднено, так как герметик будет вытекать и выбрасываться газом, что не обеспечивает требуемое качество герметизации соединения.

В основу изобретения положена задача повышения качества герметизации фланцевого соединения, имеющего большое расстояние между фланцами, без прекращения перекачки газа по газопроводу, путем заполнения межфланцевого пространства самовулканизирующимся герметиком, под давлением, превышающим давление газа в газопроводе, вводимым через дополнительный кран с помощью шприца, с предварительной установкой на фланцевом соединении второго дополнительного крана, кольцевой прокладки и бандажного кольца. Это позволит добиться более равномерного заполнения самовулканизирующимся герметиком межфланцевого пространства за счет того, что наличие кольцевой прокладки и бандажного кольца предотвращает выбросы самовулканизирующегося герметика во время его закачки, а с помощью второго дополнительного крана обеспечивается отвод вытекаемого в это время газа.

Задача решается за счет того, что в способе устранения утечек газа через фланцевые соединения газопроводов без прекращения перекачки газа по газопроводу, который включает заполнение межфланцевого соединения самовулканизирующимся герметиком, вводимым через дополнительный кран с помощью шприца под давлением, превышающим давление газа в газопроводе, согласно изобретению сначала делают технологическое отверстие под дополнительный кран в нижней части фланца, после чего в верхней части фланца делают еще одно технологическое отверстие, в котором закрепляют второй дополнительный кран, далее оба крана открывают, в межфланцевое пространство с внешней стороны фланца вводят кольцевую прокладку, а на фланцевое соединение поперек оси трубопровода надевают бандажное кольцо, после чего через дополнительный кран, установленный в нижней части фланца, с помощью шприца в межфланцевое соединение вводят самовулканизирующийся герметик, а после появления герметика на выходе второго дополнительного крана последний закрывают и создают давление вводимого самовулканизирующегося герметика, превышающее давления газа в газопроводе, при этом после самовулканизации герметика дополнительные краны снимают, а отверстия закрывают. При выполнении работ в холодное время, когда вязкость герметика повышается, закачку самовулканизирующегося герметика в межфланцевое пространство осуществляют с помощью шприца последовательно через оба дополнительных крана.

Суть способа поясняется фиг.1-3.

Фиг.1 поясняет операцию предлагаемого способа «закрепление дополнительных кранов» где 1 – фланцы соединения; 2 – трубопровод; 3 – шпилька; 4 – гайка; 5 – уплотнительные межфланцевые кольца; 6 – технологические отверстия; 7 – дополнительные краны.

Фиг.2 поясняет операцию предлагаемого способа «установка кольцевой прокладки и бандажного кольца» где 1 – фланцы соединения; 2 – трубопровод; 3 – шпилька; 4 – гайка; 5 – уплотнительные межфланцевые кольца; 6 – технологические отверстия; 7 – дополнительные краны; 8 – кольцевая прокладка; 9 – бандажное кольцо.

Фиг.3 поясняет операцию предлагаемого способа «присоединение шприца и введение герметика» где 1 – фланцы соединения; 2 – трубопровод; 3 – шпилька; 4 – гайка; 5 – уплотнительные межфланцевые кольца; 6 – технологические отверстия; 7 – дополнительные краны; 8 – кольцевая прокладка; 9 – бандажное кольцо; 10 – шприц; 11 – самовулканизирующийся герметик.

Способ осуществляется следующим образом. Сначала во фланце с его внешней стороны делают два отверстия до межфланцевого промежутка, например, в нижней и верхней части фланца. После этого в них устанавливают по одному дополнительному крану. Далее для обеспечения выхода газа дополнительные краны открывают, а в межфланцевом промежутке с внешней стороны фланца устанавливают кольцевую прокладку. Для фиксации прокладки на фланец надевают бандажное кольцо. После этого первый дополнительный кран, установленный в нижней части фланца, закрывают, и к нему подсоединяется шприц, заранее заполненный самовулканизирующимся герметиком. Далее данный кран открывают и герметик вводят в межфланцевый промежуток. Второй дополнительный кран, установленный в верхней части фланца, в этом случае играет роль дренажного отверстия. После появления герметика на выходе второго дополнительного крана его закрывают, а закачку герметика продолжают, создавая давление, превышающее давление газа в газопроводе. После этого первый дополнительный кран закрывают, а шприц отсоединяют. После завершения процесса самовулканизации герметика дополнительные краны снимают, а отверстия закрывают, например, заглушками.

Для предотвращения выхода герметика по резьбе шпилек обычные гайки могут быть заменены широко известными колпачковыми (см., например, ГОСТ 9064-75 Гайки для фланцевых соединений).

При проведении работ при низких температурах окружающей среды вязкость самовулканизирующегося герметика увеличивается. В этом случае для обеспечения равномерности распределения самовулканизирующего герметика в межфланцевом пространстве во время его закачки, после появления герметика на выходе второго крана, к нему может быть присоединен второй шприц, заранее заполненный самовулканизирующимся герметиком. При этом заполнение межфланцевой полости осуществляют последовательно с помощью двух шприцев.

Использование предлагаемого способа позволит повысить качество герметизации за счет более равномерного распределения герметика в межфланцевом пространстве соединения.

Предлагаемый способ может быть использован в газовой промышленности при устранении утечек газа на фланцевых соединениях газопроводов высокого давления, а также на фланцевых соединениях трубопроводов пара, воды и нефтепродуктов.

1. Способ устранения утечек газа через фланцевые соединения газопроводов без прекращения перекачки газа по газопроводу, заключающийся в заполнении через дополнительный кран межфланцевого пространства самовулканизирующимся герметиком, для чего с внешней стороны фланца до его межфланцевой полости выполняют технологическое отверстие, закрепляют в нем дополнительный кран, закрывают его и присоединяют к нему шприц, предварительно наполненный самовулканизирующимся герметиком, дополнительный кран открывают и через него из шприца в межфланцевое пространство под давлением, превышающем давление газа в газопроводе, вводят самовулканизирующийся герметик, после самовулканизации которого дополнительный кран снимают, а технологическое отверстие закрывают, отличающийся тем, что вначале выполняют технологическое отверстие под дополнительный кран в нижней части фланца, после чего в верхней части фланца выполняют еще одно технологическое отверстие, в котором закрепляют второй дополнительный кран, далее оба крана открывают, в межфланцевое пространство с внешней стороны фланца вводят кольцевую прокладку, а на фланцевое соединение поперек оси трубопровода надевают бандажное кольцо, после чего через дополнительный кран, установленный в нижней части фланца, с помощью шприца в межфланцевое соединение вводят самовулканизирующийся герметик, после появления герметика на выходе второго дополнительного крана последний закрывают и создают давление вводимого самовулканизирующегося герметика, превышающее давление газа в газопроводе, при этом после самовулканизации герметика второй дополнительный кран снимают, а отверстие закрывают.

2. Способ по п.1, отличающийся тем, что после появления герметика на выходе второго дополнительного крана его закрывают и к нему подсоединяют второй шприц, заранее заполненный самовулканизирующимся герметиком, после чего заполнение межфланцевого пространства осуществляется каждым шприцем последовательно.

findpatent.ru

Основные неисправности газовых плит и способы их исправления

Газовая плита популярна сегодня, как прежде, — и в городах, и в селах, и на дачах. Ее преимущества – в многолетнем сроке службы, дешевизне использования, возможности работы там, где нет централизованного снабжения газом или электричеством. Многие хозяйки ценят газовые плиты за быстроту приготовления пищи. Однако необходимо помнить о том,  газ – взрывоопасное вещество. Неисправности газовой плиты могут привести не только к порче имущества, но и к смерти.

Самое правильное решение при поломке газового оборудования – вызов специалиста. В крупных городах ремонт газовых плит легко осуществляется на дому. В Москве и Санкт-Петербурге отлично зарекомендовала себя компания «Вежливый сервис 5+». Ее сотрудники оперативно выезжают в любой район и профессионально справляются с плитами любого типа.

Сложнее тем, кто проживает в отдаленных районах. В этом случае необходимо обращаться в ближайшую службу сервиса. В то же время необходимо знать, какими бывают основные неисправности газовых плит и причины их возникновения. В некоторых ситуациях с поломкой вполне можно справиться своими силами.

В большинстве случаев ремонт газовых плит требует специальных знаний, опыта и оборудования.

Запах газа

Появление запаха газа – одна из самых опасных неприятностей, которая может привести к взрыву, пожару, отравлению. Он указывает на разгерметизацию системы подачи топлива и может возникать как при выключенном оборудовании, так и при его включении или в процессе работы.

Первое, что необходимо сделать в такой ситуации – перекрыть подачу газа и проветрить помещение! Только после этого вы можете приступить к обследованию своей плиты. Возможно, вам не удастся устранить поломку своими силами, но вы можете выявить источник утечки.

Запах газа возникает при выключенной плите

Определить место разгерметизации поможет мыльная вода. Нанесите ее на все места соединения труб и шлангов, как снаружи плиты, так и внутри нее. Там, где происходит утечка, появятся пузыри.

Чтобы понять, как устранить поломку такого типа, необходимо определить тип соединения. Если разгерметизировалось резьбовое соединение:

• разберите поврежденный узел, проверьте целостность всех деталей, очистив их от подмотки или старого герметика;
• нанесите свежий герметик или сделайте новую подмотку;
• соберите все детали и проведите повторную проверку.

Если разгерметизировалось соединение с прокладкой:

• разберите узел, дающий утечку;
• установите новую прокладку;
• соберите детали и повторите проверку.

Запах газа возникает в процессе работы плиты

Самой частой причиной этого вида неисправности бывает неправильная регулировка пламени. Реже проблема заключается в поломке соединений, подключающихся при включении плиты:

• точки установки сопел;
• места присоединения трубок от кранов к соплам;
• стыки между трубками и корпусами сопел.

Для того чтобы определить место утечки в этом случае, необходимо снять горелки, убрать крышку, снова установить горелки на места (без крышки), нанести на места соединений мыльный раствор и осторожно по очередности зажигать горелки. Будьте внимательны: в месте утечки появятся пузырьки, указывающие на разгерметизацию.

Причиной подобной неисправности может быть разрушение уплотнительных шайб на соплах, слишком слабая затяжка соединений, дефект уплотнительного кольца в местах присоединения трубок.

Если вы, обследовав плиту, не обнаружили место утечки, причиной возникновения запаха может быть неправильное подключение оборудования к источнику газа. В этом случае не стоит пытаться исправить ситуацию самостоятельно. Необходимо вызвать специалиста!

Газовая плита коптит

Обнаружить этот тип нарушения можно очень быстро. Достаточно увидеть, что пламя на работающих горелках из равномерно голубого стало желто-красным. Изменение цвета огня указывает на нестабильную работу газовой горелки. Цвет пламени меняется при неполном сгорании газа или нехватке воздуха при подаче, что и вызывает появление копоти.

Наиболее частые причины возникновения копоти и способы их устранения:

• засорилась форсунка – снимите крышку, пламярассякатель и прочистите отверстие форсунки;
• засорился пламярассякатель – снимите его, промойте его, при необходимости замочив в воде, вытрите насухо и установите обратно;
• деформировался пламярассякатель – несмотря на прочность детали, это случается при длительной активной эксплуатации, необходима замена;
• некачественный газ – крайне редкий случай в домах с магистральным снабжением и довольно частая ситуация при использовании баллонов, необходима смена топлива;
• высокое давление газа в баллоне – необходима регулировка редуктора подачи топлива.

Иногда домашние умельцы советуют самостоятельно изменить диаметр отверстия для выхода газа на форсунке. Ни в коем случае не делайте этого! Малейшая ошибка может стать смертельной. Если коптит газовая плита, а вышеописанные способы исправления не помогли – обращайтесь к профессионалам!

Газовая плита коптит по причине засора форсунки или из-за нарушения давления газа.

Горелка газовой плиты не зажигается

Если одна из горелок не зажигается или зажигается плохо, причиной может быть следующее:

• засор форсунки – необходимо прочистить отверстие подачи газа с помощью тонкой проволочки или иглы;
• нарушение изоляции или трещина на свече розжига;
• обгорела термопара или нарушен электромагнитный клапан (при электроподжиге плиты).

Если не горит ни одна из конфорок, не работает автоматический поджиг, — проверьте подключение плиты к системе подачи газа и электросети. Если подключение в порядке, а плита не работает – вызывайте мастера.

Горелки плиты горят плохо, иногда гаснут

• Если слабо горит пламя во всех горелках, хотя все краны открыты, следует вызвать мастера для проверки уровня давления газа.
• Если интенсивность пламени меняется в меньшую сторону в зависимости от количества включенных конфорок, проверьте состояние шланга подключения. Возможно, плита слишком сильно придвинута к стене, шланг может быть пережат.
• Если плохо горит только одна из горелок, прочистите соответствующую форсунку.

Горелки горят слишком интенсивно, с отрывом пламени

Эту проблему вызывает нарушение в давлении подаваемого газа. Если неполадка наблюдается на одной горелке, вероятнее всего, необходима замена форсунки. Если напряженно горят все конфорки, — требуется регулировка редуктора баллона или системы подачи централизованного топлива. В любом случае, неисправность должен устранять специалист, обладающий соответствующей квалификацией.

Горелка газовой плиты сильно шумит при работе

Проблема возникает при нарушении баланса в подаче газа и кислорода. В плитах старого образца такая неисправность устраняется регулированием воздушной заслонки. Новые плиты требуют замены рассекателей.

Нарушена работа кранов газовой плиты

• Краны газовых плит старого образца могут засоряться излишками смазки. Их можно разобрать и прочистить. В современных плитах эта неисправность не встречается.
• Если краны поворачиваются с трудом, скорее всего на поворотные механизмы налипли жир и пыль. Снимите краны, промойте мыльным раствором ручки регулировки и все детали кранов, просушите и установите на место.
• Иногда поворачивание кранов затрудняется из-за недостатка смазки. Разберите кран, очистите его от загрязнений и старого слоя смазки, тонким слоем нанесите новую.
• Ручки кранов проворачиваются при включении при повреждении поворотного механизма. Сняв ручку крана, осмотрите состояние посадочного места. С той стороны, куда входит шток крана, должна находиться небольшая металлическая пластинка. Если она выпала, диаметр отверстия увеличился – кран проворачивается. Изготовить новую деталь можно из консервной банки. В отдельных случаях может потребоваться замена ручек или кранов.

Решив смазать краны газовой плиты, помните о том, что нельзя использовать обычное машинное масло. Требуется специальная, термостойкая смазка, предназначенная именно для газового оборудования.

Горелки газовой плиты отключаются

Современные плиты оснащены системой контроля подачи газа. При возникновении нарушений термоэлектромагнитный клапан перекрывает газ, горелка отключается. Иногда поломка клапана вызывает несвоевременное отключение.

Исправлять эту поломку самостоятельно или просто отключать газ-контроль нельзя ни в коем случае. Необходимо вызвать специалиста для технического обслуживания плиты.

Решившись на проверку неисправной газовой плиты, помните о своей безопасности! Перед тем как разбирать плиту, отключите ее от электросети и перекройте подачу газа. Не пытайтесь самостоятельно заменять или «модифицировать» неподходящие, по вашему мнению, детали. Лучше перестраховаться и доверить даже самый незначительный ремонт грамотному специалисту, чем спровоцировать взрыв. Своевременно вызвав мастера компании «Вежливый сервис 5+» или другой службы, работающей в вашем регионе, вы сэкономите деньги и время, защитите себя от некачественного ремонта и продлите срок службы газовой плиты.

comfort-kitchen.ru

Почему пахнет газом от плиты, причины утечки

Газовая плита — удобное и недорогое средство для приготовления пищи в домашних условиях. Несмотря на ее простоту и популярность, она подвержена поломкам, самая опасная из которых — утечка газа в газовой плите. При работе в нормальном режиме запах газа у плиты не должен появляться, и совсем не имеет значения, какая марка и модель, сколько лет устройству и какой его тип: варочная панель, стационарная плита в квартире или плита, подключенная к баллону.

Если во время готовки Вы почувствовали, что пахнет газом от плиты, необходимо немедленно перестать пользоваться устройством. Перекройте подачу топлива на трубе и вызывайте специалистов компании «Ремонтано». Мы проводим ремонт газовых плит и варочных поверхностей на дому у клиента вне зависимости от дня недели и типа поломки. Позвоните нам по номеру 8(495)777-19-19 или оставьте заявку онлайн. Мы работаем без выходных и праздничных дней с 7:00 до 23:00.

Что следует сделать в первую очередь?

Газовые плиты весьма популярны благодаря своей простоте в использовании, сравнительно несложной конструкции и многолетнему сроку службы. Однако вне зависимости от марки изделия пользователи сталкиваются с целым рядом проблем: тухнет пламя, огонь меняет цвет на желтый, духовка не греет, при включении нескольких конфорок интенсивность пламени снижается. Среди всех этих неисправностей к самым серьезным можно отнести, когда при включенной конфорке появляется неприятный запах. Использовать бытовую технику в таком состоянии строго запрещено: это может привести к взрыву, пожару или отравлению. Первое, что стоит сделать — перекрыть вентиль на стояке, обеспечить постоянное проветривание помещения и вызвать специалиста сервисной службы.

Самостоятельная диагностика

Конечно, починить самостоятельно газовую плиту без определенных знаний и подготовки нельзя, но можно самостоятельно определить локализацию проблемы. Это поможет при вызове мастера точнее описать случившееся, а также даст специалисту возможность взять с собой необходимые запчасти.

При обнаружении запаха нужно установить, что конкретно случилось:

• газ травит воздух постоянно, даже когда плита выключена;
• возникает запах при работе устройства;
• запах сочится из нерабочих конфорок во время работы соседних;
• неприятный аромат присутствует только при включении.

Причины неисправности могут быть разные, начиная с дефектов шланга, заканчивая неправильным монтажом. Есть несколько способов провести самостоятельную первичную диагностику:

• если при открытии дверцы духовки запах ощущается еще сильнее, значит, проблема в кране;
• если запах усиливается при отстранении устройства от стены, то проблема в подключении коммуникацией;
• когда запах исходит от неработающих горелок, дефект коснулся места соединения панели и шланга.

Почему появляется запах?

Есть несколько основных причин подобного явления. Первая и самая основная — негерметичность. Если утечка пропана происходит через шланг и места крепления шланга к стояку или плите, то проверить это можно путем нанесения мыльного раствора на шланг. Однако эта процедура не является достаточной, ведь микропоры так можно не заметить.

Иногда утечка может быть из кранов конфорок. Мастер, проверяя это предположение, просто перекроет соответствующие краны. Есть и другие не менее редкие неполадки, вызывающие подобные явления, например:

• износ прокладки;
• ослабление гайки шланга;
• нет смазки на пробке крана;
• ослабление прокладки крана;
• дефект газового крана;
• нарушение эксплуатации устройства, при отсутствии системы газ-контроль;
• неисправность конфорки, которая может появиться как в следствии скрытого заводского брака, так и ввиду естественного износа;
• непрофессионально выполненный монтаж и неверно заданные настройки.

Большая часть неисправностей устраняется заменой вышедшей из строя детали или прокладки. Но несмотря на отсутствие необходимости проведения сложного технического ремонта, такую работу должен выполнять специалист сервисного центра.

А пахнет ли это газом?

У топлива, поступающего в дома, отсутствует запах. Чтобы пользователь вовремя определил утечку и не отравился, в него вводят специальный одорант. Первый сигнал утечки пропана — появление неприятного запаха, похожего на тухлые яйца.

Иногда по незнанию пользователи путают его с посторонними. Например, если устройство новое некоторое время можно ощущать неприятный аромат, который вызван выгоранием конфорок. Перед началом использования прибора советуют провести обжигание продолжительностью 30 минут в течение трех дней.

Иногда мастера по установке бытовой техники совершают ошибки, не проверяя перед подключением внутреннее состояние. Бывают случаи, когда внутри остаются клочки бумаги, пластик, ветошь. Со временем посторонние предметы начинают выгорать, образуя неприятный запах, иногда похожий на керосин.

В отдельных случаях, это зависит от модели, во время поджигания незначительное количество газа может просочиться в комнату, но это считается нормальным, если через мгновение он исчезает. Но конечно, не стоит забывать, что, какая бы ни была причина появления несвойственного запаха, следует перестраховаться, вызвать мастера и устранить причину, даже если она незначительная и не влечет аварийных ситуаций.

Профессиональные услуги от «Ремонтано»

Запах газа может появляться как периодически, так и постоянно вне зависимости от типа устройства: стационарная газовая плита или варочная панель. Самое важное, вовремя идентифицировать проблему и устранить ее. Для этого вызывайте специалиста компании «Ремонтано». Наши мастера выезжают на дом к клиенту в любой день с 7:00 до 23:00. Мы располагаем собственным складом оригинальных запасных частей, поэтому ремонт проводим быстро, качественно и, главное, надежно. Чтобы оставить заявку на обслуживание просто позвоните по телефону 8(495)777-19-19 или воспользуйтесь формой обратной связи на сайте.

remontano.ru
