Отопление ТЭНами, как сделать, стоит ли использовать

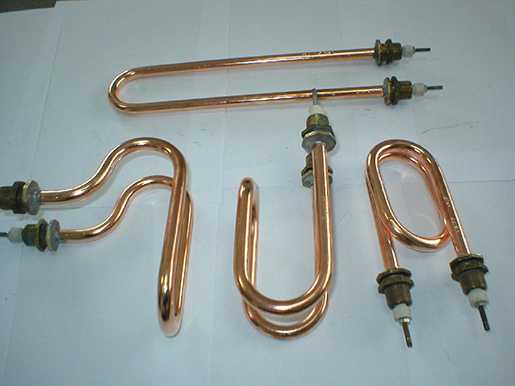

ТЭН — электронагреватель жидкости в виде металлической трубки, внутри которой находится спираль. Конструкций, разновидностей множество. Нагреватели изготовляют и на крупный и на малых производствах.
Эти нагреватели массово устанавливаются, например, в электрических бойлерах и электрокотлах, поэтому производятся также известными производителями.
Но на любом рынке можно встретить ТЭНы предназначаются для установки в радиаторы отопления. Эти устройства изготовлены чаще в Польше, Украине, Китае. Они могут снабжаться встроенными термодатчиками, т.е. работать в полуавтоматическом режиме, отслеживая степень нагрева.
На основе таких электрических нагревателей, можно легко создать отопительный прибор своими руками. Чем и пользуются домашние мастера, конструируя простейший обогрев и «экономя» при этом, как они, думают, изрядные суммы денег.
Но так ли выгодно использовать ТЭНы?
Где обычно, в каких ситуациях, применяют эти электронагреватели воды? Как нужно устанавливать и применять ТЭНы…
Насколько большая выгода от ТЭНов
Если имеется старая батарея, то почему бы ее не превратить с помощью ТЭНа в систему отопления для небольшого подсобного помещения, — курятника, мастерской, гаража…
Существуют даже мифы, что тенами отапливать выгодно. Но «мечты разбиваются о суровую реальность», — электричеством отапливать дороже всего. Так как используется самый дорогой энергоноситель.
Неважно, имеется ли фирменный программируемый электрокотел, или установлена бочка с опущенным в нее на проволоке ТЭНом, — КПД подобных электронагревателей около 97%. А дальше платим по счетчику…
Обогреваться ночью
Но есть лазейка, — ночной дешевый тариф на электроэнергию. Узнать точно, о действующих тарифах и возможности подключения ночного, можно в местной электросети.
Правда и ночное электричество нельзя назвать дешевым, но в совокупности с показателем «Комфортность», ночное отопления становится весьма привлекательным для пользователя.
Но цена на саму систему отопления с электрическим нагревом может значительно варьироваться.
Нагреватели в батареях

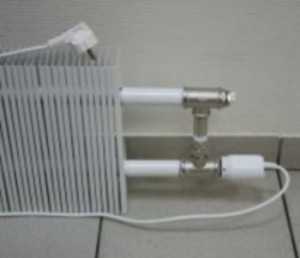

Когда в квартирах с центральным отоплением холодно, то отапливают дополнительно электричеством, а также газовой кухонной плитой или колонкой.
Вот тут и применяется парочка тяжелых чугунных батарей с ТЭНами. По сравнению с фирменными электроконвекторами они обладают гораздо большей теплоемкостью, поэтому их можно отключать на дольше и не следить за их работой. Но и нагрев соответственно продолжительнее.
Такие радиаторы умельцы устанавливают в основном в гаражах, где любят проводить время. Или, например, для обогрева животных в морозы на небольших фермах.
Оборудование систем отопления
Бывает, что на дачке, в гараже и т.п. имеются остатки былой системы отопления, например, пару батарей со стальными трубами. Вернуть систему к жизни проще всего, вставив в нее электрические нагреватели….
Но ТЭНы могут создавать и вспомогательный подогрев в домашней системе отопления. Электрический обогрев отлично дополняет твердотопливный котел. Особенно ночью, с дешевым тарифом. И здесь «самодельное производство» также востребовано.

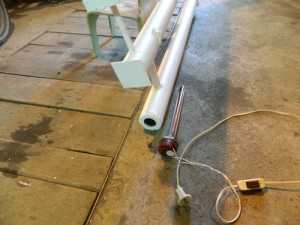

Если в достаточно большой металлической трубе закрепить пару тенов по 2 кВт, то получится 4-киловаттный электрокотел. Нюанс в том, что ночью его можно включать в маломощную сеть 220 В, так как другие потребители «спят», кроме холодильника, например.
Такое «творение», на практике, может стать основным отоплением в течении сезона в утепленном доме, если, конечно, применяется буферная емкость — теплоаккумулятор.
Как подключить теплоаккумулятор в систему
Какая мощность понадобится
В системе отопления целого дома лучше использовать 2-киловатные образцы электронагревателей.
Но в отдельных радиаторах самодельных регистрах, обрезках отопления в гаражах… применять слишком мощные ТЭНы нельзя.
Дело в том, что тепловое реле не может считаться надежной защитой. А доводить жидкость до температуры кипения, перегревать прибор свыше +75 градусов — опасно.
Следовательно, мощность тена не должна быть больше, чем тепловая мощность, отдаваемая прибором при +70 градусах. Это примерно 75% от паспортной мощности радиатора.
Одна секция и чугунного и алюминиевого радиаторов (500 мм между трубами) обладает мощностью теплоотдачи 170 Вт при 90 град жидкости и 20 град воздуха. При +70 град. нагрева — одна секция — 140 Вт, 7 секций — 1080 Вт, 10 секц. — 1400 Вт.
Таким образом, для радиатора из 7 секций мощность ТэНа не должна быт больше чем 1 кВт. А для радиатора из 10 секций — не больше 1,4 кВт.
Труднее обстоит дело с самодельными регистрами, — неизвестна их теплоотдача. Остается лишь начинать использовать наименее мощные нагреватели.
Какие тены для радиатора выбрать

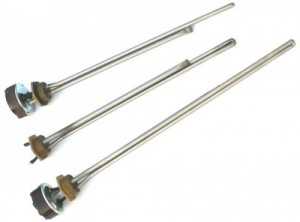

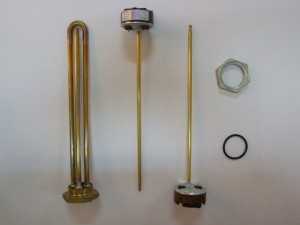

ТЭНы для радиаторов сделаны на основе заглушки (основания) со стандартным диаметром резьбы 40 мм. Остается из радиатора выкрутить нижнюю пробку, на ее место вкрутить нагреватель.
О подборе этих нагревателей по мощности для радиаторов было сказано выше. Не стоит брать более мощный приборы, во избежание аварийных ситуаций. Не нужно перегревать радиатор, добиваясь большей теплоотдачи.
Но эти нагреватели различаются и по длине. Для отдельно стоящего радиатора, без движения жидкости, предпочтительней тены подлиннее. Тогда и прогрев будет более равномерным.
В проточном электрокотле другой приоритет подбора — меньшее гидравлическое сопротивление. Минимизировать влияние нагревателей путем удачного подвода трубок и конфигурации их расположения для домашнего умельца не проблема.
Производитель, — «китайцев», по прежнему, ругают больше всего, лучшими ТЭНами считаются местного разлива — российско-украинские.
Как применяются
ТЭНы могут включаться комнатным термостатом. Тогда они управляются по заданной температуре воздуха.
Но в большинстве случаев используют нагреватели со встроенными температурным реле, — нагрев по температуре теплоносителя.
Жидкость при нагреве расширяется. Нельзя отдельные радиаторы, и другие замкнутые системы отопления, заполнять жидкостью полностью. В системах отопления для компенсации расширения используется расширительный бак.
Расширительные баки для системы отопления
В случае с отдельным радиатором достаточно оставить не менее 10% внутреннего объема не заполненным, — заливать радиатор по верхнюю пробку.
Установка ТЭНа следующая. Система сливается, выкручивается пробка радиатора, вкручивается тен. При этом обычно используется лен со смазкой в качестве уплотнителя (металл-по металлу).
Нагреватель подключается к электросети в соответствии с ПУЭ, с соответствующей изоляцией контактов.
Масло не допустимо
Можно встретить рекомендации залить радиатор маслом, — якобы получится аналог «масляного нагревателя». Прежде чем следовать подобным советам, рекомендуется изучить опыт «пиротехника», который налил масло на картон, поджег, а затем пробовал потушить.
Маслонаполненные промышленные электроагрегаты (например, высоковольтные маслянные разъединители) эксплуатируются с особыми мерами пожарной безопасности.
Если система замораживается, необходимо использовать незамерзающие жидкости, для одного радиатора можно использовать тот же автомобильный Тосол. Горючие жидкости недопустимы.
Встречаются и другие нарушения.
Конструирование своими руками — выгодно?
Самостоятельное конструирование электрообогревательных приборов не приветствуется по соображениям безопасности.
Гораздо целесообразнее приобрести готовый электрический обогреватель для помещений, например, электроконвектор, отвечающий требованиям… За его эксплуатационные качества несет ответственность производитель.
Экономическая целесообразность в ТЭНах может возникнут, как говорилось, когда в наличии имеется «заброшенная» и «бесплатная» оболочка для него.
Но вопросы безопасности, на самом деле, гораздо важнее, чем выгода, получаемая подобным образом.
Сейчас это понимают чаще, потому ТЭНами интересуются все меньше.
К тому же, средний по площади дом выгоднее отапливать электрокотлом с водяными радиаторами, чем отдельными конвекторами. Далее по теме — выгодно ли отапливать конвекторами электрическими
teplodom1.ru
Как правильно поменять ТЭН на котле отопления или врезать в систему отопления
Подключение ТЭНов электрического котла
Первое, на что необходимо обратить внимание — это номинальная мощность ТЭНа. Установив устройство с низкой мощностью, вы будете недополучать тепловую энергию, расходуя при этом большое количество электричества. А установив недопустимо высокую мощность есть большая вероятность постоянного перегрева устройства, а возможен и взрыв.
Что касаемо его расположения, он должен быть полностью погружен в воду, а иначе он будет перегреваться, как правило, его устанавливают в нижней части радиатора. Это дает возможность изолировать его от мест, где скапливается воздух. Для того, чтобы он прослужил дольше и на нем скапливалось меньше налета, который приводит к значительной потери КПД, а также к коррозии, нужно использовать дистиллированную жидкость.
Очень важно, когда вы будете врезать ТЭН или блок ТЭНов в систему отопления, качественно выполнить герметизацию торцевых стыков, поскольку, если жидкость попадет на нагревательный элемент (спираль), возникнет угроза для жителей дома. Рассмотрим вариант подключения к электрическим сетям с различным количеством фаз.
Если у вас одна фаза, зачастую этот вариант наиболее характерен для дач или старых построек, необходимо установить предохранитель. Она характерна наличием двух проводников: фазы и ноля. Существует два метода подключения — параллельно или последовательно, разница состоит в делении исходного напряжения между составляющими.
Чаще подключение выполняют параллельным методом, чтобы минимизировать потери полезной энергии. Последовательная схема используется крайне редко, так как она предполагает потери энергии. Для любой из выбранных схем необходимо выбирать провод с большим сечением, поскольку на него будет большая нагрузка.
Подключение к трем фазам — первый метод это так называемая звезда, предполагает подпитку от сети в 220 В при наличии подведенного из щита нулевого провода. Используется одна перемычка, подключаемая к нулю, а остальные три свободных конца присоединяют к фазам.
Треугольное подключение, приходящее напряжение в данном случае 380 В. Подключив сюда ТЭНы, предусмотренные для использования на 220 В, рискуете их испортить, поскольку они сгорят. Разница между треугольником и звездой заключается в отсутствии нулевого проводника.
Врезка ТЭНов в систему отопления дома
Если вы хотите заменить или найти резервный источник тепла вашему твердотопливному котлу,такому как , например, Дон, Купер, Эван, Бренерам Акватэн либо Теплодар, подобный вариант подойдет отлично, поскольку он не очень трудоемкий и затратный в финансовом плане .
При проведении подобной процедуры соблюдайте меры безопасности, поскольку любые мероприятия с использованием электрической энергии крайне небезопасны.
Рассмотрим более детально, как подключить ТЭНы на котле. При использовании его, как резервного метода нагрева, помните об изменениях уровня напора, для его выравнивания рекомендуется использовать насос.
Рассмотрим поэтапно, как установить подобное устройство:
- Нужно проверить направление резьбы в патрубке, измерить его диаметр.
- Слейте теплоноситель.

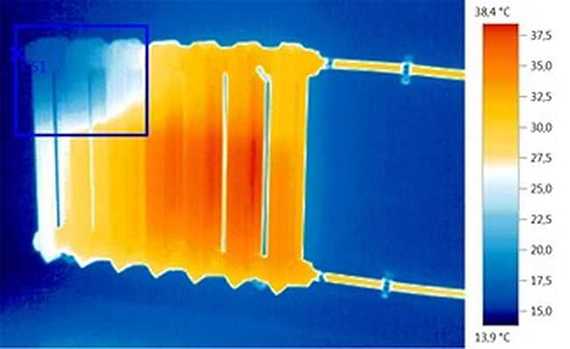

- Проверьте уровень радиатора, поскольку при его малейшем наклоне велика вероятность скопления воздушных пробок.
Затем заполните систему жидкостью, при помощи крана Маевского спустите скопившийся воздух. Используя тестер, проверьте, что ТЭН изолирован от батареи во избежание поражения электрическим током, если все же пробой присутствует, проверьте исправность нагревательного элемента. Если у него нарушена изоляция, нужно поменять ее. Затем выполните установку повторно.
Расчет мощности и разновидности ТЭНов
Существует общепринятая формула, при помощи которой можно правильно рассчитать необходимую мощность, вычисления выполняется оперируя тем, что на обогрев 10 м2 площади комнаты затрачивается 1 Квт энергии… Выглядит она следующим образом:
Р=0,0066*m*(T1-T2)/t, где
m — это объем нагреваемой жидкости,
t1 — конечная температура жидкости, градусы Цельсия,
t2 — начальная температура жидкости,
t — период за который нагревается жидкость, мин.
Р — мощность нагревательного элемента.
Попробуем произвести расчет для алюминиевой батареи из 6 секций, объем вмещаемой жидкости около 4 литров. Необходимо за 15 минут подогреть радиатор с 15 градусов до 60. Выполняем расчет:
Р=0,0066*4 (60-15)/15=0,792, таким образом мощность должна составлять 0,8 кВт.
Видео о подключении ТЭНа к одно- и трехфазной сети:
boilervdom.ru
устройство оборудования и особенности монтажа
Грамотное проектирование системы отопления позволяет домовладельцам добиться комфортных температурных условий даже в самые холодные зимы и значительно сэкономить средства на оплате энергоресурсов. Помимо установки основного котла и монтажа системы труб, специалисты рекомендуют купить тен для радиатора отопления, который станет дополнительным источником тепла в доме. На современном рынке отопительной техники электрические тэны для отопления дома представлены широким разнообразием моделей, которые отличаются по цене и конструктивным особенностям.
Устройство и принцип работы
На рынке отопительной техники тэны представлены моделями, отличающимися по мощности и эксплуатационным характеристикам, при этом большинство из них работают по одному принципу. В частности, электрический тэн для батарей отопления представляет собой нагревательный элемент, который монтируется в специальное гнездо на радиаторе и используется для подогрева теплоносителя, циркулирующего внутри системы отопления.
Стандартная комплектация тэна представлена защитным кожухом, который предотвращает поражение током при использовании устройства и термостатом.
Термостат позволяет максимально эффективно контролировать процесс нагрева теплоносителя. Изготавливая тены для батарей отопления, производители подвергают их процессу гальванизации, в результате готовый продукт отличается отличными потребительскими характеристиками – долгим сроком службы, надежностью и прочностью, и обеспечивает бесперебойную работу системы отопления дома. Чтобы не зависеть от централизованного отопления, многие часто выбирают индивидуальное отопление.
Целесообразность применения тэна в системе отопления
Функциональный нагревательный элемент — тэн для батарей отопления, можно использовать в различных ситуациях. Он станет практичным решением при проектировании независимых обогревателей, а также может быть использован для улучшения показателей эффективности работы централизованной отопительной системы. Данное устройство обеспечивает дополнительный подогрев теплоносителя, и может рассматриваться в качестве актуального варианта при проектировании «аварийной» системы отопления.
Даже в случае перебоев в работе центральной отопительной системы, трубчатый электронагреватель поможет поддержать требуемые температурные показатели и предотвратит промерзание радиаторов, обеспечивая теплоносителю внутри них минимальный уровень прогрева. Для оптимизации работы тэна необходимо подобрать функциональный термостат, который поможет осуществлять мониторинг над уровнем нагрева теплоносителя. Данное устройство продлит срок службы тэна и защитит его от перегрева.
По каким параметрам подбирается тен для отопления дома и квартиры?
Главным критерием, по которому необходимо подбирать тэн в радиатор отопления – это номинальная мощность устройства. Корректная работа тэна будет возможна в том случае, если мощность оптимально подходит к заданным условиям и обеспечивает нагрев определенной массы энергоносителя. Также важно обратить внимание на дополнительные параметры использования тэна, такие как факторы обмена тепла, необходимое напряжение сети, нюансы нагрева, температуру и назначение.
Помимо перечисленных выше характеристик, выбирая тены в батареи отопления, стоит учитывать конструктивные особенности устройства – длину, форму и диаметр трубки, общую длину изделия, способ подключения и размер колпака-изолятора. Данные характеристики должны быть подобраны в соответствии с типом радиаторов, используемых в конкретной отопительной системе.
Особенности монтажа устройств
Перед тем, как врезать тэн в систему отопления, необходимо ознакомиться с основными этапами монтажа. Первый этап подключения предусматривает обесточивание прибора, к которому будет произведен монтаж и слив теплоносителя из радиатора. Далее производится установка нагревательного элемента вместо нижней пробки радиатора, при этом тэн должен войти в трубу для подачи жидкости. На заключительном этапе работ специалисты проверяют герметичность радиатора, наполняют его энергоносителем и подключают тэн к электросети.
Преимущества использования тэна
Подключая тэн в радиатор отопления, домовладелец получает ряд преимуществ, связанных с особенностями работы нагревательного элемента. Прежде всего, достоинства тэна кроются в том, что он преобразует электричество в тепло, при этом практически отсутствуют потери энергии.
Устройство значительно повышает эффективность работы отопительной системы и позволяет сэкономить бюджет на оплате энергоресурсов.
Энергоэффективные тэны для радиаторов отопления цена которых зависит от характеристик, также имеют преимущества в виде простого монтажа, долговечного срока службы, доступной стоимости, безопасного процесса эксплуатации и компактных габаритов.
Особенности эксплуатации тэнов после монтажа
Чтобы нагревательный элемент работал без перебоев долгие годы и стал доступным источником тепла в доме, следует придерживаться некоторых рекомендаций. В частности, установив тэн в батарею отопления, не следует включать устройство во время отсутствия в системе воды или незамерзающей жидкости. Также для эффективной работы устройства каждый квартал требуется производить профилактическую чистку от накипи. Извлекая тэн для очистки, следует в щадящем режиме производить откручивание гаек, чтобы не нарушить целостность выводных каналов.
spetsotoplenie.ru
Электрическая и принципиальная схема подключения отопления на 220 Вольт. Схема подключения тэна с терморегулятором

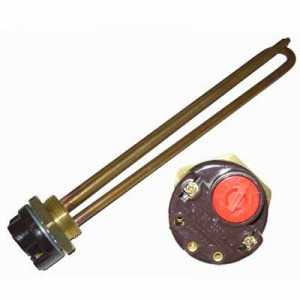

ТЭН для нагрева воды с терморегулятором
Здесь вы узнаете:
Электрическое водонагревательное и отопительное оборудование получило большой спрос среди потребителей. Оно позволяет быстро организовать отопление и горячее водоснабжение с минимальными первоначальными затратами. Некоторые люди и вовсе создают такое оборудование самостоятельно, своими руками. А сердцем любого самодельного прибора становится ТЭН с терморегулятором.
Как правильно подобрать ТЭН и на что ориентироваться при его выборе? Параметров достаточно много:
- Потребляемая мощность;
- Размеры и форма;
- Наличие встроенного терморегулятора;
- Наличие защиты от коррозии.
Прочтя этот обзор, вы научитесь самостоятельно разбираться в ТЭНах с терморегуляторами и сможете выполнить их подключение.
Предназначение ТЭНов
Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.
В эту батарею встроен ТЭН с терморегулятором, с его помощью происходит отопление дома.
На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.
Также на базе ТЭНов создаются накопительные водонагреватели наливного типа. Фактически, это емкость с водой, наполняемая вручную. ТЭНы встраиваются и в баки летнего душа, обеспечивая нагрев воды до заданной температуры в плохую погоду.ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.
Выбор ТЭНа
Выбирая ТЭН, необходимо уделить внимание некоторым деталям. Только в этом случае можно рассчитывать на удачную покупку, качественный нагрев, продолжительность срока службы и совместимость выбранной модели с баком для нагрева воды, бойлером или батареей отопления.
Форма и размер

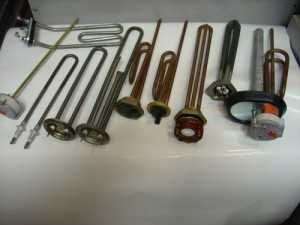

На выбор покупателей представлены десятки моделей ТЭНов. Они имеют различную форму – прямые, круглые, в виде «восьмерки» или «ушей», двойные, тройные и многие другие. При покупке следует ориентироваться на применение нагревателя. Для встраивания в секции батарей отопления применяются узкие и прямые модели, так как места внутри достаточно мало. При сборке накопительного водонагревателя следует обратить внимание на объем и форму бака, и на основании этого выбирать подходящий ТЭН. В принципе, сюда подойдет практически любая модель.
Если нужно заменить ТЭН в уже действующем водонагревателе, необходимо приобрести идентичную модель – только в этом случае можно рассчитывать на то, что она поместится в сам бак.
Мощность
От мощности зависит если не все, то многое. Например, это может быть скорость нагрева. Если вы собираете водонагреватель небольшого объема, то рекомендуемая мощность составит 1,5 кВт. Такой же ТЭН сможет подогреть и несоизмеримо большие объемы, только делать это он будет очень долго – при мощности 2 кВт на нагрев 100-150 литров воды может уйти 3,5 – 4 часа (не до кипения, а в среднем на 40 градусов).
Если оснастить водонагреватель или бак с водой мощным ТЭНом на 5-7 кВт, то вода нагреется очень быстро. Но возникнет другая проблема – не выдержит домовая электрическая сеть. При мощности подключаемого оборудования выше 2 кВт необходимо прокладывать от электрического щита отдельную линию.
Защита от коррозии и накипи
Выбирая ТЭНы для нагрева воды с терморегулятором, рекомендуем обратить внимание на современные модели, оснащенные защитой от накипи. В последнее время на рынке стали появляться модели с эмалевым покрытием. Именно она и обеспечивает защиту нагревателей от солевых отложений. Гарантия на такие ТЭНы составляет 15 лет. Если подобных моделей в магазине не найдется, тогда мы рекомендуем к покупке электронагреватели из нержавеющей стали – они более прочные и надежные.
Наличие терморегулятора
Если вы собираете или ремонтируете бойлер или хотите оснастить ТЭНом батарею отопления, выберите модель со встроенным терморегулятором. Он позволит сэкономить на электроэнергии, включаясь только тогда, когда температура воды опустится ниже заданной отметки. Если регулятора не будет, вам придется самостоятельно следить за температурой, включая или
10i5.ru
виды, принцип действия, правила выбора
Электрические ТЭНы десятилетиями не меняют свою конструкцию и остаются востребованными в отопительном оборудовании. Меняется форма этих приборов, конструктивные материалы, но остается неизменным принцип действия и эффективность. Для грамотного подбора пригодятся сведения об отличиях и характеристиках. Согласны?
Вы узнаете, что собой представляют и как действуют ТЭНы для отопления. Мы детально описали разновидности нагревательных элементов, привели бесспорные аргументы для обоснованного выбора оптимального типа. С учетом наших рекомендаций вы без ошибок приобретете требующийся прибор.
Содержание статьи:
Предназначение отопительных ТЭНов
Электрические ТЭНы снискали популярность благодаря своей универсальности и высокому КПД. Вся потребляемая ими электроэнергия расходуется по прямому назначению – на обогрев окружающего пространства.
Основными отопительными приборами, где используются ТЭНы являются:
- Переносные и стационарные масляные электрообогреватели.
- Водяные радиаторы отопления.
- Полотенцесушители для ванной.
- Электрокамины.
- Электроконвекторы.
- Электрические котлы.
Указанное оборудование может использоваться в качестве основного или дополнительного источника обогрева. Стоит оно недорого, легко монтируется и не требует специальных навыков при эксплуатации.
Подключить ТЭН к чугунному радиатору центрального отопления можно после отсоединения общего стояка. Такой прибор можно использовать для основного и дополнительного обогрева
Внутреннее устройство электронагревателей

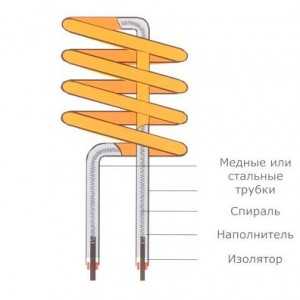

Устройство удобно рассматривать на примере трубчатой модели. Электронагреватель представляет собой заполненную термопроводником керамическую или металлическую трубку с расположенной внутри спиралью. В месте фиксации трубки к фланцу находятся изолирующие втулки, которые делают невозможным контакт токопроводящей спирали с корпусом ТЭНа.
В большинстве моделей ТЭНов используются аналогичные комплектующие, однако их долговечность может отличаться в зависимости от качества сборки
Крепится электронагреватель преимущественно фланцевым соединением, которое позволяет герметизировать внутреннюю среду отопительного прибора от внешнего пространства. Недостатком такой конструкции является невозможность замены спирали при её внутреннем перегорании.
Принцип работы нагревательных элементов

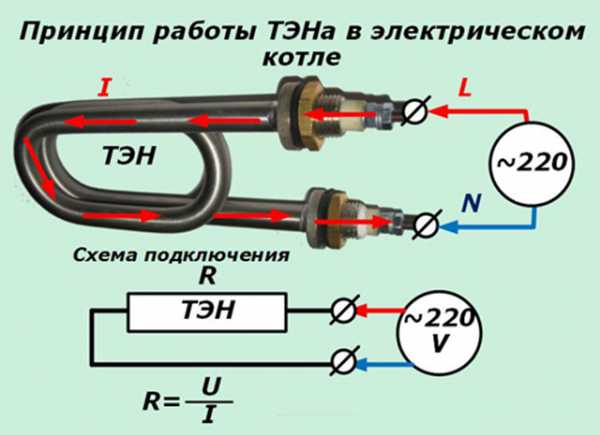

Работает ТЭН по следующему принципу. При подключении к сети происходит нагрев внутренней спирали и передача энергии термопроводнику и наружной оболочке. В дальнейшем тепло передается окружающей жидкости, воздуху или твердому материалу.
При нагревании ТЭНа, погруженного в масло или воду, вокруг трубки создаются конвекционные потоки, которые перемешивают теплоноситель и способствуют его равномерному нагреву.
Электрические котлы известны своей надежностью и ремонтопригодностью. В них нет множества сложных деталей, поэтому они просты при эксплуатации и обслуживании
В безжидкостных отопительных приборах температура нагрева обычно ограничена, чтобы не повредить окружающие детали и не спровоцировать пожар.
Для ускорения теплообмена в них часто используется вентилятор, который обеспечивает циркуляцию воздуха как внутри прибора, так и в окружающем его помещении.

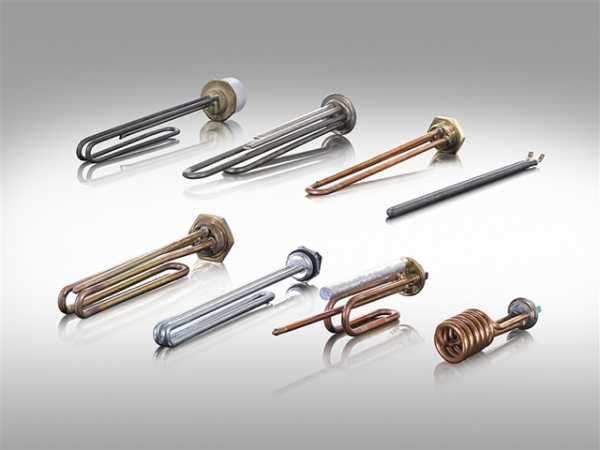

Виды ТЭНов для отопительных приборов
Простота изготовления ТЭНов не всегда оборачивается удобством для пользователей. Многие производители выпускают электронагреватели со специфической формой и креплением. В случае поломки их довольно сложно купить в магазине. Поэтому для правильного выбора необходимо изучить все возможные конструктивные варианты.
Трубчатые модели для бытового отопления
Трубчатая конструкция электронагревателей является самой распространенной в мобильных , переносных и настенных . Передача тепла в них может происходить с помощью: конвекции, ИК-излучения или теплопроводности.
Готовые ТЭНы с регулятором и собственным шнуром питания можно покупать только при уверенности, что длины провода будет достаточно
Форма и длина трубки в таких устройствах может быть любой и диктуется лишь конструктивными особенностями. К примеру, ТЭН представляет собой змеевик, расположенный за минеральной пластиной. Нагреваясь, пластина излучает инфракрасное тепло.
Наиболее распространены такие его характеристики:
- диаметр – 5-18 мм;
- длина – 200-6000 мм;
- материал оболочки – сталь, нержавейка, керамика, медь;
- мощность – 0,3-2,5 кВт.
ТЭНы мощностью более 2,5 кВт в бытовых отопительных приборах не применяются, потому что квартирная проводка просто не выдержит большей нагрузки.
Оребренный вариант электронагревателей
Оребренные приборы представляют собой модификацию трубчатого ТЭНа. Их особенностью является наличие множества тонких стальных пластин, расположенных вдоль всей длины устройства. Такая конструкция резко увеличивает площадь контакта с окружающей средой, обеспечивая высокую скорость её нагрева.
Оребренные ТЭНы стоят дороже, требовательны к объему рабочего пространства, но обеспечивают более высокие потребительские характеристики отопительного оборудования
Используются оребренные модели преимущественно в обогревателях для . Они обеспечивают быстрое повышение температуры в помещении, особенно при наличии встроенного вентилятора.
Блочные конструкции ТЭНов
Блочный вариант представляет собой несколько совмещенных на базе единого крепления трубчатых нагревателей.
Особенное внимание при выборе блочных ТЭНов необходимо обращать на их мощность и способность котла с насосом обеспечить отвод тепла
Такая конструкция используется при сочетании двух факторов:
- Потребность в повышенной мощности прибора и высокой скорости нагрева рабочей среды.
- Невозможность быстрой передачи тепловой энергии от спирали к окружающей среде из-за малой площади наружной оболочки.
Фактически в блочном ТЭНе снижается нагрузка на каждую нагревательную трубку и увеличивается скорость теплопередачи. Такие устройства входят в состав и промышленных электронагревательных установок.
Мощность блочных моделей может составлять 5-10 кВт, поэтому при их размещении в квартире требуется протягивать в помещение дополнительный электрокабель.
Приборы патронного типа
Патронные ТЭНы имеют вид трубки с одним свободным концом, что обусловлено особенностью их установки. Наружная оболочка выполнена обычно из полированной стали, чтобы обеспечивать максимальный контакт с окружающим материалом. Такие трубки плотно вставляются в соответствующее отверстие отопительного прибора.
Главным недостатком патронных ТЭНов является малая площадь теплоотдающей поверхности, что требует применения специфических способов отведения тепловой энергии
Фиксация патронных моделей производится преимущественно с помощью фланцевого соединения. Используются они обычно в промышленности для нагрева рабочих частей экструдеров.
Существуют и другие конструкционные виды ТЭНов, но они применяются в основном в промышленном производстве и не затрагивают рассматриваемую тему.
Дополнительные функции электронагревателей
Выше были рассмотрены простейшие конструкции приборов, которые не имеют каких-либо встроенных регулировочных механизмов.
Блок терморегуляции может иметь механическую или электронную автоматику. Последняя более точна, но требовательна к параметрам домашней электросети
Но могут оборудоваться простейшей автоматикой, обеспечивающей устройству дополнительные функции.
К таковым относятся:
- Терморегуляция. ТЭНы со встроенным терморегулятором для отопления имеют датчик температуры, который срабатывает при нагреве рабочей среды до определенного уровня. Регулировка электронагревателя происходит с наружной стороны фланца.
- Антизамерзание. Эта функция обеспечивается упрощенным терморегулятором, который срабатывает только при понижении температуры до 0-2°C. Она препятствует замерзанию воды в трубах отопления, потребляя минимум электроэнергии.
- Турбонагрев, который обеспечивает форсированный нагрев рабочей среды при первоначальном пуске оборудования. Необходимо помнить, что электропроводка помещения должна выдержать кратковременное повышение мощности.
Приборов, поддерживающих дополнительные функции, не так много, потому что зачастую регулирование работы отопительных приборов в целом производится с помощью отдельного блока автоматики.
Как выбрать ТЭН для отопительного оборудования?
Выбирая или в радиаторе, необходимо обращать внимание на его мощность, конструкцию, длину трубки и наличие дополнительных возможностей. Поэтому перед покупкой необходимо узнать как можно больше обо всех его характеристиках.
Расчет мощности прибора
Большая мощность ТЭНа не всегда является положительным качеством.
При выборе важно учитывать несколько факторов, которые связаны с уровнем энергопотребления:
- предельная мощность теплоотдачи отопительного прибора в целом;
- возможности электропроводки;
- объем помещения.
Нельзя покупать устройство с мощностью, которая больше 75% максимального уровня теплоотдачи отопительного оборудования.
Например, имеется радиатор с 10 секциями, каждая из которых отдает воздуху 150 Вт тепла, всего 1,5 кВт. При установке в него электронагревателя с мощностью 2 кВт поверхность батареи не сможет быстро отдать всю образующуюся энергию. В результате ТЭН будет постоянно отключаться из-за перегревания.
Причиной быстрой поломки ТЭНа может быть неправильный выбор мощности прибора. В результате системного перегрева спирали она со временем перегорает
В квартирах с изношенной проводкой постоянная нагрузка на розетку не должна превышать 1,5-2 кВт, иначе она может загореться и привести к печальным последствиям. Поэтому перед покупкой ТЭНа нужно проверить состояние проводки и при необходимости демонтировать старую и .
Когда вопрос с электрикой и возможностями оборудования решен, можно приступать к расчету требуемой мощности для поддержания комфортной температуры в помещении.
В хорошо утепленных домах и квартирах будет достаточно уровня 40 Вт/м3. А при наличии щелей в окнах мощность обогрева должна быть увеличена до 60-80 Вт/м3. Покупать конкретную модель можно только после учета всех вышеописанных энергетических факторов.
Учет особенностей конструкции
Большинство ТЭНов отопления имеет оболочку из легированной стали, которая обеспечивает прочность и стойкость к коррозии. Медные устройства применяются преимущественно в нагревателях воды, хотя ограничений на их использование в самодельных радиаторах нет.
В чугунных и стальных радиаторах использование ТЭНов из цветных металлов нежелательно. Это может привести к ускорению износа материалов и соединений
Также при выборе необходимо учитывать направление резьбы заглушки, которое может быть правым или левым. Разные модели электронагревателей отличаются и диаметром фланцев. Они могут иметь размер от 0,5 до 1,25 дюйма.
Обычно к ТЭНу хорошего производителя прилагается краткая инструкция, в которой описываются его конструкционные параметры. Их изучение поможет купить устройство, которое точно подойдет к имеющемуся отопительному оборудованию.
Длина нагревательной трубки
Протяженность трубки является одной из главных характеристик, которые определяют эффективность работы устройства.
Большая её длина при равной мощности приводит к увеличению площади поверхности электронагревателя и ускорению теплообмена с рабочей средой. Это положительно сказывается на долговечности ТЭНа и скорости циркуляции теплоносителя.
ТЭНы с длинной трубкой идеально подходят для установки в самодельные регистры, которыми удобно обогревать большие помещения и хозяйственные постройки
Желательно, чтобы трубка проходила по всей длине рабочей зоны отопительного прибора, не дотягиваясь до противоположной стенки на 6-10 см. Эта рекомендация позволит быстро и равномерно прогревать теплоноситель.
Наличие дополнительного функционала
Переплачивать за дополнительные возможности ТЭНов не всегда нужно. Если отопительный прибор используется в качестве вспомогательного и не имеет собственной встроенной автоматики, то покупка модели с термостатом имеет смысл.
Но при наличии в радиаторе или электроконвекторе собственных термодатчиков и механизмов контроля температуры дополнительные функции так и останутся невостребованными.
Встроенная в заглушку ТЭНа электроника должна иметь предохранительные механизмы, чтобы в случае поломки регулирующей платы не случился пожар
Поэтому приобретать дорогостоящие электронагреватели со встроенной автоматикой рекомендуется только при явной необходимости в таком оборудовании. При необходимости в индивудальном подборе температурного фона лучше купить , который можно использовать периодически.
Что касается производителей ТЭНов, то их выбор не принципиален. Основными поставщиками являются фирмы из России, Украины, Турции и Италии. Качество их продукции примерно одинаково, поэтому нет смысла переплачивать за бренд.
Выводы и полезное видео по теме
Видео #1. Практический обзор ТЭНов различных типов:
Видео #2. Обзор ТЭНа с терморегулятором:
Видео #3. Особенности блочного ТЭНа, используемого в отопительных электрокотлах отопления:
Покупка ТЭНа для отопительных приборов является непростой задачей. Для этого требуется четко знать характеристики оборудования, в которое встраивается электрический нагреватель. Поэтому останавливать свой выбор на конкретной модели нужно только после тщательного анализа её параметров.
Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фотоснимки по теме статьи в находящемся ниже блоке. Расскажите о том, как подбирали ТЭН для замены в электрокотле или в мобильном обогревателе. Поделитесь, что лично для вас стало решающим аргументом в выборе.
sovet-ingenera.com
ТЭНы для отопления с терморегулятором — тонкости выбора
Содержание:
1. Виды и конструкция, а также о функционировании
2. Целесообразность использования ТЭНа для отопления дома
3. Как правильно использовать?
4. Подведем итоги
Каждому домовладельцу хочется иметь в своем жилище экономную и бесперебойно работающую отопительную систему.
Многообразие существующих видов отопления позволяет подобрать под нужды каждого дома индивидуальное и оптимальное решение.
Главное в системе отопления – нагреватель теплоносителя. Разнообразные котлы нагревают носитель тепла и он, попадая в батареи, отдает накопленное тепло помещению. При поломках котла все радиаторы исключаются из системы обогрева дома, а в случаи сильных заморозков вода в системе может превратиться в лед и попросту разорвать батареи.
Избежать этих проблем, а также повысить стабильность и увеличить мощность всей отопительной системы позволяют электрические ТЭНы для отопления с терморегулятором. Во многих случаях с их помощью можно создать автономный локальный обогреватель.
Виды и конструкция, а также о функционировании
Конструктивно ТЭН для отопления дома представляет собой металлическую трубку с проволочной спиралью внутри, сделанной из материала с высоким электрическим сопротивлением. При подаче энергии от сети спираль нагревается и отдает тепло оболочке ТЭНа, которая уже в свою очередь нагревает теплоноситель в радиаторе.
Монтаж ТЭНа производится в специализированное гнездо батареи отопления, будь то алюминиевый, металлический или чугунный вариант. Применяется ТЭН и в качестве основного нагревательного элемента в электрокотлах.
В большинстве трубок используется нержавейка или углеродистая сталь. Если на производстве использовалась некачественный металл, то ТЭН может быстро «прогореть». Мощность спирали и форма трубок обусловлена предназначением устройства, в каком именно радиаторе или котле он будет применяться.
Выпускаются модели с оребрением, наличием вокруг трубки дополнительных пластин для повышения теплообмена. Ребра значительно повышают габариты изделия, поэтому не во всех случаях их можно использовать.
Помимо устройств нагревающих воду, отопление помещений электрическим ТЭНом можно осуществлять использую воздушный прибор, который нагревает вместо воды воздух. Но из-за низкой эффективности их мало используют.
Терморегулятор, имеющийся в составе ТЭНа, измеряет температуру окружающего теплоносителя в радиаторе и при необходимости подает электропитание на спираль. После достижения заданных температурных параметров он разрывает цепь. А по мере остывания воды снова подключает спираль к сети и нагревает воду. Наличие термостата позволяет настраивать температурные параметры, такие которые наиболее комфортны для присутствующих в помещении. При его отсутствии ТЭН будет функционировать на максимальной мощности, постоянно потребляя электроэнергию, что резко увеличит счета за оную.
Некоторые модели электрических ТЭНов для отопления дома оснащаются дополнительными функциями: «турборежим» (на короткое время включает устройство на максимальную мощность) и «антизамерзание» (не допускает замерзание теплоносителя, поддерживая его температуру на минимальных показателях).
Целесообразность использования ТЭНа для отопления дома
Водонагревательные ТЭНы актуально применять, когда:
- в помещении создается независимый от центральной системы источник обогрева с регулируемой мощностью;
- требуется быстрый нагрев комнаты – ТЭН начинает работать сразу же при подаче напряжения;
- нужно дополнить существующую отопительную систему, добавить в нее стабильности;
- хочется сэкономить – при сильных заморозках будет работать основной котел, а в теплое время включаться ТЭН вмонтированный в радиатор.
Как правильно использовать?
Помимо банального неисполнения инструкций по эксплуатации и правил техники безопасности ТЭНы могут сломаться из-за:
- коррозии оболочки;
- ее разрыва в результате перегрева;
- постоянных перепадов сетевого напряжения;
- и просто общей разгерметизации трубки.
Чтобы устройство как можно дольше обогревало ваш дом необходимо следовать простым правилам:
- При присоединении проводов не следует слишком усердствовать и излишне сильно затягивать гайки контактов выводящих концов ТЭНа – они могут лопнуть.
- Включение прибора в сеть должно производиться исключительно при его нахождении в воде. Иначе опустив нагретую спираль в воду можно получить достаточно сильный взрыв.
- Поверхность нагревательной трубки необходимо регулярно очищать от накипи. Все зависит от качества воды, но при постоянной работе очистку оптимальней всего производить раз в квартал, не допуская нарастания накипи более 2 мм.
- При проблемах с качеством электропитания следует подключить бесперебойник или стабилизатор.
- Для теплоносителя лучше всего в систему наливать дистиллированную воду, в ней процент содержания примесей минимален. Именно они являются причиной появления накипи на оболочке ТЭНа.
- Используйте устройства защитного отключения питания (УЗО) – при поломках ТЭНа он будет незамедлительно отключен от сети.
- Обязательно необходимо производить заземление.
Важно понимать. Отнюдь не любой ТЭН может быть смонтирован в радиатор отопления. Подбирать нужно специализированные модели в строгом соответствии с нужным диаметром.
Подведем итоги
Руководствуйтесь всеми этими простыми правилами и инструкциями. Они помогут вам осуществлять безопасное и эффективное отопление помещений электрическим ТЭНом, которые можно применять для формирования локальных источников тепла или дополнять ими централизованную систему отопления.
otopleniedomov.com
Тен для воды и отопления с терморегулятором
Комфорт, особенно на российских просторах, неразрывно связан с теплом. Отопление жилых и общественных зданий, горячее водоснабжение, приготовление пищи, стирка не обходится без нагревательных приборов. Электрические нагревательные элементы прочно вошли в быт. С удорожанием энергоресурсов появилась необходимость в их экономии. Поэтому современные нагреватели, как правило, оснащены терморегуляторами и датчиками автоматического отключения.ТЭН и его разновидности
Конструктивно трубчатый электрический нагреватель (ТЭН) представляет собой трубку из углеродистой или нержавеющей стали с помещенной внутрь теплопроводящей спиралью из нихрома, материала с высоким сопротивлением. Трубка заполнена специальным теплоносителем периклазом, который является хорошим изолятором и притом обладает высоким показателем теплопроводности, и герметично закрыта. Периклаз, находясь под высоким давлением, фиксирует отцентрированную по оси спираль, поэтому она не смещается, когда ТЭН изгибают и в зависимости от модели придают ему необходимую форму. Снаружи выступают концы спирали, которые служат для подключения к электросети.
Тены для отопления можно разделить на группы по нескольким параметрам:
- По типу нагревательной поверхности они бывают трубчатыми, оребренными, стержневыми, плоскими и ленточными:
- трубчатые электронагреватели используются во всех электрических отопительных приборах, в которых нагрев теплоносителя происходит в результате преобразования электрической энергии и тепловую. Изготавливаются они из углеродистой и нержавеющей стали, меди, титана длиной обычно от 20 до 600 мм из трубки диаметром от 6 до 18,5 мм любой конфигурации и мощности;
- трубчатые электронагреватели оребренные используются в тепловых завесах и конвекторах для нагрева газа или воздуха, которым отапливается помещение. Ребра, изготовленные из металлической ленты, крепят к стальной нагревательной трубке специальными крепежными элементами перпендикулярно ее оси. Разветвленная наружная поверхность позволяет при меньшей температуре, массе и габаритных размерах нагревательного элемента увеличить его теплоотдачу;
- ленточные нагреватели из листового алюминия или нержавеющей стали используют для нагрева плоской поверхности, например, теплого пола, но чаще всего в промышленном производстве;
- плоские нагреватели производятся со спиралью в керамическом нагревателе для нагрева плоских поверхностей тоже в промышленности;
- стержневые нагреватели предназначены для работы в отверстиях металлических деталей.
- По типу рабочей среды могут использоваться для нагрева воды, воздуха, газа, металла, масла, различных агрессивных сред в производстве.
- По сфере применения выпускаются бытовые нагревательные элементы для бойлеров, котлов отопления, радиаторов, духовых шкафов и электроплит, стиральных машин и электрических чайников и прочее.
Кроме того, ТЭНы, различающиеся по мощности от 15 до 15000 Вт на единицу поверхности, могут иметь дополнительные опции: терморегуляторы и датчики автоматического отключения в случае перегрева.
Трубчатые электронагреватели для воды
ТЭНы для нагрева воды обычно выполняются из нержавеющей стали, если используются для пищевых продуктов, или меди для водонагревателей. Хотя в местности, где вода жесткая, и в них нужно ставить нагревательные элементы из нержавейки, так как медь быстро выходит из строя из-за накипи. ТЭНы для водонагревателей ничем не отличаются по конструкции от других, разве что повышенными требованиями к герметичности и наличием терморегулятора в комплектации. По форме выполняются прямыми для вертикальных нагревателей, и с дополнительным изгибом для горизонтальных, чтобы вода нагревалась ближе к днищу. Оба конца трубки крепятся на фланце из латуни, углеродистой или нержавеющей стали.
ТЭНы для отопления
В системах отопления трубчатые электронагреватели могут использоваться в твердотопливных котлах, инфракрасных обогревателях, в радиаторах отопления.Современные твердотопливные котлы не работают исключительно на твердом топливе. Один из наиболее распространенных видов – это котел на твердом топливе в комплекте с ТЭНом, в котором есть ограничитель температуры и термостат. ТЭН поддерживает невысокую температуру теплоносителя, например, в ночное время, и, запустив котел, легче поднять ее до комфортного состояния. Также поддерживая систему в определенном температурном режиме, он не позволяет ей замерзнуть при полном затухании твердого топлива.
Использование ТЭНов для обогрева дома имеет свои положительные и отрицательные стороны. Главный недостаток – это стоимость электроэнергии, самого дорогого источника тепла. Кроме того, если выходит из строя спираль, электротен приходится менять, ремонту он не подлежит.
К положительным моментам можно отнести:
- автономная установка отопительной системы, если нет доступа к газу или твердому топливу;
- автоматизация процесса отопления при установке нагревательных элементов с терморегулятором;
- экологичность отопительной системы, так как нет попадающих в окружающую среду вредных продуктов горения и топлива, которое нужно хранить;
- компактность и возможность выбора подходящей по условиям эксплуатации модели;
- небольшие расходы на монтаж и его простота.
ТЭНы для радиаторов отопления
В радиаторах ТЭНы устанавливаются для поддержания температуры теплоносителя в период кратковременного отключения системы центрального отопления или для дополнительного подогрева теплоносителя. Такой дополнительный подогрев ночью может быть выгоден, если основной источник тепла – котел на недешевом жидком топливе, а в доме установлен двухтарифный электрический счетчик.ТЭНы для радиаторов отопления отличаются тонким фланцем и узким нагревательным элементом. Устанавливаются они на чугунных и алюминиевых радиаторах, могут выполняться различной мощности и отличаются длиной нагревательного элемента. В комплект поставки входит защитный кожух, который предохраняет нагревательный элемент от попадания влаги.
Поскольку в процессе изготовления на трубку наносится гальваническое покрытие хромом и никелем, то ТЭНы для радиаторов долговечны и надежны. Капиллярный термостат позволяет точно регулировать температуру нагрева, а два датчика температуры защищают устройство от перегрева. В современных ТЭНах есть дополнительные функции, например «Турбо», когда некоторое время для быстрого прогрева помещения прибор работает на максимальной мощности, или «Антизамерзание», предназначенная для поддержания минимальной температуры 10° С долгое время.
Установить нагревательный элемент в радиатор достаточно просто: снять заглушку с нижнего фланца отопительного прибора, ввернуть в отверстие ТЭН, установить термостат и подключить питание с заземлением. В паспорте на устройство должны быть указаны требования к герметичности, при несоблюдении которых радиатор может оказаться под напряжением, а это опасно для жизни. Преимущества установки ТЭНов в систему центрального отопления:
- защита помещения от промерзания;
- защита системы от повреждений в сильные морозы;
- экономичность, ведь вся энергия преобразовывается в тепло;
- импульсная работа, которая позволяет экономить электроэнергию;
- высокая точность регулирования температуры;
- дополнительные полезные функции;
- демократичная цена.
ТЭНы с терморегулятором
Нагревательный элемент для отопления с термостатами устанавливается на все без исключения бытовые нагревательные приборы, где в качестве теплоносителя используется жидкость. Максимальная температура нагрева теплоносителя составляет 80° С.
ТЭН со встроенным терморегулятором состоит из нагревательного элемента и термодатчика с регулятором температуры.
Критерии выбора
Выбирая трубчатый электронагреватель с терморегулятором, нужно обратить внимание на несколько важных моментов:
- Материал трубки. Корпус ТЭНа может быть выполнен из кислотостойкой нержавеющей стали или более долговечной меди. Обычно наружная трубка имеет диаметр 13 мм, но бывают и менее мощные бюджетные варианты с диаметрами 10 и ли 8 мм;
- Работа в воде и слабых щелочных растворах. В маркировке прибора на это указывает буква Р перед обозначением рабочего напряжения;
- Мощность. Чтобы не перегружать бытовую электропроводку лучше приобретать ТЭН с мощностью не больше 2,5 кВт, иначе для него придется прокладывать от щитка отдельный кабель большего сечения;
- Устройство термодатчика. Чтобы вышедший из строя термодатчик можно было легко отделить и заменить на новый, он должен располагаться вместе с терморегулятором в отдельной трубке и легко из нее выниматься. Вышедший из строя термодатчик заставляет ТЭН выключаться при низких температурах.
Сфера применения
ТЭН с терморегулятором используется в качестве нагревательного элемента:
- в радиаторах для организации временного отопления;
- в емкости для душа, где нужен временный подогрев воды.
То есть для временного использования ТЭН с терморегулятором является самым дешевым до начала эксплуатации устройством. Бюджетная модель с комплектующими вряд ли обойдется дороже 5–6 долларов, а смонтировать своими руками проблем не составит, ведь к любому прибору прилагается инструкция по его монтажу.
Трубчатые электронагреватели включаются в любое электрооборудование, связанное с нагревом. С развитием науки и технологии они совершенствуются, становятся более экономичными, безопасными и обрастает дополнительными полезными функциями. И все меньше используется самодельных устройств, которые и дешевы в монтаже, но по эксплуатационным характеристикам и, главное, по безопасности, далеки от приборов заводской сборки.
Оцените статью: Поделитесь с друзьями!kotel.guru
