Большая разница давления в системе отопления. Испытание системы давлением

За счет чего создается перепад давлений в системах отопления и водоснабжения? Для чего он нужен? Как регулировать перепад? В силу каких причин в системе отопления падает давление? В статье мы постараемся ответить на эти вопросы.

Функции

Для начала выясним, зачем создается перепад. Его главная функция — обеспечение циркуляции теплоносителя. Вода всегда будет двигаться из точки с большим давлением в точку, где давление меньше. Чем больше перепад — чем больше скорость.

Полезно: ограничивающим фактором становится растущее с увеличением скорости потока гидравлическое сопротивление.

Кроме того, перепад искусственно создается между циркуляционными врезками горячего водоснабжения в одну нитку (подачу или обратку).

Циркуляция в данном случае выполняет две функции:

1. Обеспечивает стабильно высокую температуру полотенцесушителей , которые во всех современных домах размыкают собой один из соединенных попарно стояков ГВС.
2. Гарантирует быстрое поступление горячей воды к смесителю вне зависимости от времени суток и водоразбора по стояку. В старых домах без циркуляционных врезок воду по утрам приходится подолгу сливать до ее нагрева.

Наконец, перепад создается современными приборами учета расхода воды и тепла.

Как и для чего? Для ответа на этот вопрос нужно отослать читателя к закону Бернулли, согласно которому статическое давление потока обратно пропорционально скорости его движения.

Это дает нам возможность сконструировать прибор, регистрирующий расход воды без использования ненадежных крыльчаток:

• Пропускаем поток через переход сечения.
• Регистрируем давления в узкой части счетчика и в основной трубе.

Зная давления и диаметры, при помощи электроники можно рассчитывать в реальном времени скорость потока и расход воды; при использовании же термодатчиков на входе и выходе из контура отопления несложно вычислить количество оставшегося в системе отопления тепла. Заодно по разнице расхода на подающем и обратном трубопроводах рассчитывается потребление горячей воды.

Создание перепада

Как создается перепад давлений?

Элеватор

Главный элемент системы отопления многоквартирного дома — элеваторный узел. Его сердцем является сам элеватор — невзрачная чугунная трубка с тремя фланцами и соплом внутри.Прежде, чем объяснить принцип работы элеватора, стоит упомянуть одну из проблем центрального отопления.

Существует такое понятие, как температурный график — таблица зависимости температур трасс подачи и обратки от погодных условий. Приведем небольшую выдержку из него.

Отклонения от графика в большую и меньшую сторону одинаково нежелательны. В первом случае в квартирах будет холодно, во втором — резко растут затраты энергоносителя на ТЭЦ или котельной.

При этом, как легко заметить, разброс между подачей и обратным трубопроводом достаточно велик. При циркуляции, достаточно медленной для такой дельты температур, температура отопительных приборов будет распределена неравномерно. Жители квартир, чьи батареи подключены к стоякам подачи, будут страдать от жары, а владельцы радиаторов на обратке — мерзнуть.

Элеватор обеспечивает частичную рециркуляцию теплоносителя из обратного трубопровода. Впрыскивая через сопло быструю струю горячей воды, он в полном соответствии с законом Бернулли создает быстрый поток с низким статическим давлением, который затягивает дополнительную массу воды через подсос.

Температура смеси заметно ниже, чем у подачи, и несколько выше, чем на обратном трубопроводе. Скорость циркуляции оказывается высокой, а разница температур между батареями — минимальной.

Подпорная шайба

Это несложное приспособление представляет собой диск из стали толщиной не менее миллиметра с просверленным в нем отверстием. Оно ставится на фланец элеваторного узла между циркуляционными врезками. Шайбы ставятся и на подающем, и на обратном трубопроводе.

Важно: для нормальной работы элеваторного узла диаметр отверстий подпорных шайб должен быть больше диаметра сопла.
Обычно разница составляет 1-2 миллиметра.

Циркуляционный насос

В автономных системах отопления напор создается одним или несколькими (по числу независимых контуров) циркуляционными насосами. Наиболее распространенные устройства — с мокрым ротором — представляют собой конструкцию с общим валом для крыльчатки и ротора электромотора. Теплоноситель выполняет функции охлаждения и смазки подшипников.

Значения

Каков перепад давлений между разными участками отопительной системы?

• Между подающей и обратной нитками теплотрассы он составляет примерно 20 — 30 метров, или 2 — 3 кгс/см2.

mirhat.ru

Перепад давления в системе отопления: функции, значения,

За счет чего создается перепад давлений в системах водоснабжения и отопления? Для чего он нужен? Как регулировать перепад? В силу каких обстоятельств в системе отопления падает давление? В статье мы попытаемся ответить на эти вопросы.

Функции

Для начала узнаем, для чего создается перепад. Его основная функция – обеспечение циркуляции теплоносителя. Вода постоянно будет двигаться из точки с громадным давлением в точку, где давление меньше. Чем больше перепад – чем больше скорость.

Полезно: ограничивающим причиной делается растущее с повышением скорости потока гидравлическое сопротивление.

Помимо этого, перепад искусственно создается между циркуляционными врезками тёплого водоснабжения в одну нитку (подачу либо обратку).

Циркуляция в этом случае делает две функции:

1. Снабжает стабильно большую температуру полотенцесушителей, каковые во всех современных зданиях размыкают собой один из соединенных попарно стояков ГВС.
2. Гарантирует стремительное поступление тёплой воды к смесителю независимо от времени дней и водоразбора по стояку. В ветхих зданиях без циркуляционных врезок воду по утрам приходится подолгу сливать до ее нагрева.

Наконец, перепад создается современными устройствами учета расхода воды и тепла.

Как и для чего? Для ответа на данный вопрос необходимо отослать читателя к закону Бернулли, в соответствии с которому статическое давление потока обратно пропорционально скорости его перемещения.

Это дает нам возможность сконструировать прибор, регистрирующий расход воды без применения ненадежных крыльчаток:

• Пропускаем поток через переход сечения.
• Регистрируем давления в узкой части счетчика и в главной трубе.

Зная давления и диаметры, при помощи электроники возможно рассчитывать в настоящем времени расход и скорость потока воды; при применении же термодатчиков на выходе и входе из контура отопления несложно вычислить количество оставшегося в системе отопления тепла. Заодно по отличию расхода на подающем и обратном трубопроводах рассчиты

uchebniksantehnika.ru

Какой перепад давления в системе отопления между подачей и обраткой

Рабочее давление в системе отопления — проверка нормы, отчего возникают перепады и как с ними бороться

Если дом имеет большее количество этажей, то давление требуется уже выше —7÷10 технических атмосфер (70÷100 м вод. ст. или 0,7÷1,0 МПа). Рабочее давления в отопительном контуре самого верхнего и нижнего этажа не должно различаться более чем на 10%, а опрессовочное – на 20%.

Чаще всего, в среднестатистическом городском многоэтажном доме, рабочее давление на трубе подачи теплоносителя составляет 6 атмосфер, а на «обратке» — 4÷4,5 атмосфер. Однако, нужно отметить, что на показатели давления в системе влияет много факторов. В том числе важна и чистота внутренних каналов труб магистралей и контуров.

В автономной системе частного дома или квартиры за давлением и температурой теплоносителя должен следить сам владелец. Для этого в области котла устанавливаются специальные приборы (манометр и термометры), которые предназначены для контроля за этими параметрами.

Перепад давления в системе отопления между подачей и обраткой

это не только обеспечивает безопасность системы, но и ее экономичность за счет оптимального расхода воды и топлива.

Рисунок 2 – Участок отопительной схемы с установленными манометрами Для возможности обнуления, продувки и замены приборов без остановки работы системы подключать их рекомендуется через трехходовые краны. Для оптимального функционирования любой отопительной схемы необходим стабильный и определенной величины перепад давлений, т.е. разность его значений на подаче теплоносителя и обратке.

Как правило, она должна составлять 0,1-0,2 МПа. Если данный показатель меньше, это свидетельствует о нарушении движения теплоносителя по трубопроводам, в результате чего вода проходит через радиаторы, не нагревая их в требуемой степени.

Давление в системе отопления — какое считается рабочим, его перепады и регулировка

Таким образом, легко контролировать их засоренность, беря в расчет то, что исправный элемент почти не создает перепада. Система с установленными манометрами Симптомом неисправностей или неправильной работы системы отопления являются скачки давления.

Что они обозначают? В этом случае желательно сразу проверить, как ведет себя статическое давление (остановить насос) — если нет его падения, значит неисправны циркуляционные насосы, которые не создают напор воды. Если же оно тоже снижается, то скорее всего где-то в трубопроводах дома, теплотрассе или самой котельной возникла утечка.

Проще всего локализовать это место отключением различных участков, следя за давлением в системе. Если на очередном отсечении ситуация нормализуется, значит на этом отрезке сети утечка воды. При этом берите в расчет, даже небольшая течь через фланцевое соединение может значительно уменьшить напор теплоносителя.

Рабочее давление в системе отопления: изучаем работу автономных систем и ЦО

Вот пример такого графика. Уличная температура, С Температура подающего трубопровода, С +8 53,2 0 72,4 -5 83,9 -10 95,3 -15 106,5 -20 117,5 -25 128 -30 139,3 -35 150 Температура обратного трубопровода тоже жестко регламентирована и при максимальном значении на подаче должна быть равна +70 С.

Заниженная температура обратки означает, что дом недополучает тепло; завышенная — что энергетики несут избыточные расходы.

Однако, как легко заметить, перепад температур между подачей и обраткой слишком велик для нормальной работы отопления.

При таком режиме радиаторы на подающих стояках будут перегреты, а на обратных — с трудом обеспечат квартиры теплом. Проблема решается оригинальной конструкцией так называемого элеваторного, или теплового узла. Его основной узел — элеватор — представляет собой тройник с вставленным в него соплом.

Давление в системе отопления многоэтажного дома

В противном случае в систему попадет воздух и трубы начнут коррозировать. Минимальное значение этого параметра определяется высотой здания плюс запас от 3 до 5 м. Проверки давления в отопительных магистралях многоэтажных домов нужны обязательно.

Они позволяют анализировать функциональность системы. Падение уровня давления даже на незначительную величину, может стать причиной серьезных сбоев. При наличии централизованного отопления систему чаще всего испытывают холодной водой.

Падение давления за 0,5 часа на величину большую, чем 0,06 МПа указывает на наличие порыва. Если этого не наблюдается, то система готова к работе.

www.santechniki.com

А вот запорную арматуру, если такая есть, проверить стоило бы.

Непосредственно перед стартом отопительного сезона выполняют проверку водой горячей, подаваемой под максимальным давлением. Изменения, происходящие в системе отопления многоэтажного дома, чаще всего не зависят от хозяина квартиры.

Возможно вся одинаковая с одинаково плохим проходом воды. И по поводу насоса, согласен, он не нужен. Сантехник-профи Сообщения: Зарегистрирован: 25.09.2012 Откуда: Саратов Возраст: 36 (набо кран бабочка.шаровыйviktorkor писал(а): Не надо!!!! На двухтрубках ставятся клапана с преднастройкой на подачу.

Rebless, Проблема в том, что гениальные мастера, трудившиеся в вашем доме без зазрения совести меняли арматуру перед радиаторами и сами радиаторы без перерасчета тепловой мощности.

Обычная история в современных двухтрубных домах. У человека стоит Данфосс (клапан) 1/2 перед радиатором и конвектор или панельник.

Нет же, человек приводит паяльников и лупит себе 14 секций алюминия и шары на 3/4 ставит и все супер!! После того, как весь стоячок квартир производит такие замены(ведь проектировщики — они же дураки все!), начинаются чудеса с отоплением.

Потери и перепад давления в системе отопления — решаем проблему

Манометры рекомендуется подключать через трехходовые краны – это позволит продувать, обнулять и заменять приборы без остановки отопительной системы.

Для нормального функционирования теплоснабжения нужен определенный перепад давлений (разность значений на подаче и обратке теплоносителя). Обычно потери давления в системе отопления составляют 0,1-0,2 МПа.

Когда данный показатель меньше, то это является сигналом о нарушении движения воды по трубопроводам, что сопровождается неэффективностью обогрева (теплоноситель проходит по радиаторам, не нагревая их до требуемого значения). При превышении показателя перепада более чем на 0,2 МПа начинается «застой» системы, возникающий в результате завоздушивания.

Резкое изменение напора не самым лучшим образом сказывается на функционировании отдельных элементов конструкции отопления, нередко являясь причиной их поломок.

Давление в системе отопления

1. 15011 сообщений
2. Members

1. Имя:a****
2. Город:г. Железнодорожный МО

ЦитатаВопрос:подскажите технические требования под каким давлением должен подаваться теплоноситель в здание.Это не вопрос это половина вопроса.

Поэтому ответ — под любым. Вам нужна разница между давлением в подающем и обратном трубопроводе, она обеспечит вам необходимый расход чтобыCtamm (29 May 2015 — 23:35) писал: все начало прогреватьсяБез этого можно дать хоть 50 очков, и нихрена не прогреется, если в обратке та же давка. Повесьте второй манометр на обратку, сравните показания.

И прежде чем бодаться с теплосетями, исследуйте систему на предмет прикрытых соседями/соарендаторами/арендодателями и проч.

Давление в системе отопления многоэтажного дома

В высотках циркуляция происходит сверху вниз. Подача осуществляется котельными при помощи нагнетателей.

Это электрические насосы, разгоняющие горячую воду.

От высоты здания зависит показание манометра на обратном потоке. Зная, какое давление в отопительной системе многоэтажного дома предполагается, подбирается соответствующее оборудование. Для девятиэтажного дома данный показатель будет составлять приблизительно три атмосферы. Расчет выполняется исходя из того, что одна атмосфера поднимает поток на десять метров.

Высота потолков приблизительно 2,75 м.

Также учтем зазор в пять метров на подвал и технический этаж.

rusdolgi.ru

видео-инструкция по монтажу своими руками, почему происходит падение, цена, фото



За счет чего создается перепад давлений в системах отопления и водоснабжения? Для чего он нужен? Как регулировать перепад? В силу каких причин в системе отопления падает давление? В статье мы постараемся ответить на эти вопросы.

Тепловой узел дома. Его работа невозможна без разницы давлений между нитками теплотрассы.

Функции

Для начала выясним, зачем создается перепад. Его главная функция — обеспечение циркуляции теплоносителя. Вода всегда будет двигаться из точки с большим давлением в точку, где давление меньше. Чем больше перепад — чем больше скорость.

Полезно: ограничивающим фактором становится растущее с увеличением скорости потока гидравлическое сопротивление.

Кроме того, перепад искусственно создается между циркуляционными врезками горячего водоснабжения в одну нитку (подачу или обратку).

Циркуляция в данном случае выполняет две функции:

1. Обеспечивает стабильно высокую температуру полотенцесушителей, которые во всех современных домах размыкают собой один из соединенных попарно стояков ГВС.
2. Гарантирует быстрое поступление горячей воды к смесителю вне зависимости от времени суток и водоразбора по стояку. В старых домах без циркуляционных врезок воду по утрам приходится подолгу сливать до ее нагрева.

Наконец, перепад создается современными приборами учета расхода воды и тепла.

Электронный теплосчетчик.

Как и для чего? Для ответа на этот вопрос нужно отослать читателя к закону Бернулли, согласно которому статическое давление потока обратно пропорционально скорости его движения.

Это дает нам возможность сконструировать прибор, регистрирующий расход воды без использования ненадежных крыльчаток:

• Пропускаем поток через переход сечения.
• Регистрируем давления в узкой части счетчика и в основной трубе.

Зная давления и диаметры, при помощи электроники можно рассчитывать в реальном времени скорость потока и расход воды; при использовании же термодатчиков на входе и выходе из контура отопления несложно вычислить количество оставшегося в системе отопления тепла. Заодно по разнице расхода на подающем и обратном трубопроводах рассчитывается потребление горячей воды.

Создание перепада

Как создается перепад давлений?

Элеватор

Главный элемент системы отопления многоквартирного дома — элеваторный узел. Его сердцем является сам элеватор — невзрачная чугунная трубка с тремя фланцами и соплом внутри.Прежде, чем объяснить принцип работы элеватора, стоит упомянуть одну из проблем центрального отопления.

Существует такое понятие, как температурный график — таблица зависимости температур трасс подачи и обратки от погодных условий. Приведем небольшую выдержку из него.

Температура наружного воздуха, С	Подача, С	Обратка, С
+5	65	42,55
0	66,39	40,99
-5	65,6	51,6
-10	76,62	48,57
-15	96,55	52,11
-20	106,31	55,52

Отклонения от графика в большую и меньшую сторону одинаково нежелательны. В первом случае в квартирах будет холодно, во втором — резко растут затраты энергоносителя на ТЭЦ или котельной.

Открытое в морозы окно означает увеличение расходов для энергетиков.

При этом, как легко заметить, разброс между подачей и обратным трубопроводом достаточно велик. При циркуляции, достаточно медленной для такой дельты температур, температура отопительных приборов будет распределена неравномерно. Жители квартир, чьи батареи подключены к стоякам подачи, будут страдать от жары, а владельцы радиаторов на обратке — мерзнуть.

Элеватор обеспечивает частичную рециркуляцию теплоносителя из обратного трубопровода. Впрыскивая через сопло быструю струю горячей воды, он в полном соответствии с законом Бернулли создает быстрый поток с низким статическим давлением, который затягивает дополнительную массу воды через подсос.

Температура смеси заметно ниже, чем у подачи, и несколько выше, чем на обратном трубопроводе. Скорость циркуляции оказывается высокой, а разница температур между батареями — минимальной.

Схема работы элеватора.

Подпорная шайба

Это несложное приспособление представляет собой диск из стали толщиной не менее миллиметра с просверленным в нем отверстием. Оно ставится на фланец элеваторного узла между циркуляционными врезками. Шайбы ставятся и на подающем, и на обратном трубопроводе.

Важно: для нормальной работы элеваторного узла диаметр отверстий подпорных шайб должен быть больше диаметра сопла.
Обычно разница составляет 1-2 миллиметра.

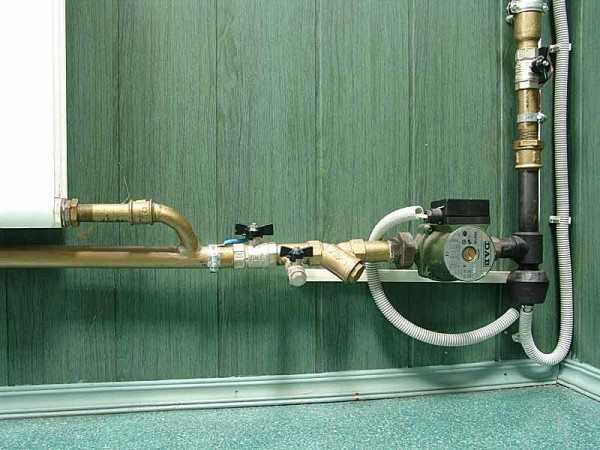

Циркуляционный насос

В автономных системах отопления напор создается одним или несколькими (по числу независимых контуров) циркуляционными насосами. Наиболее распространенные устройства — с мокрым ротором — представляют собой конструкцию с общим валом для крыльчатки и ротора электромотора. Теплоноситель выполняет функции охлаждения и смазки подшипников.

Циркуляционный насос с мокрым ротором.

Значения

Каков перепад давлений между разными участками отопительной системы?

• Между подающей и обратной нитками теплотрассы он составляет примерно 20 — 30 метров, или 2 — 3 кгс/см2.

Справка: избыточное давление в одну атмосферу поднимает водяной столб на высоту 10 метров.

• Перепад между смесью после элеватора и обратным трубопроводом — всего 2 метра, или 0,2 кгс/см2.
• Перепад на подпорной шайбе между циркуляционными врезками элеваторного узла редко превышает 1 метр.
• Напор, создаваемый циркуляционным насосом с мокрым ротором, обычно варьируется от 2 до 6 метров (0,2 — 0,6 кгс/см2).

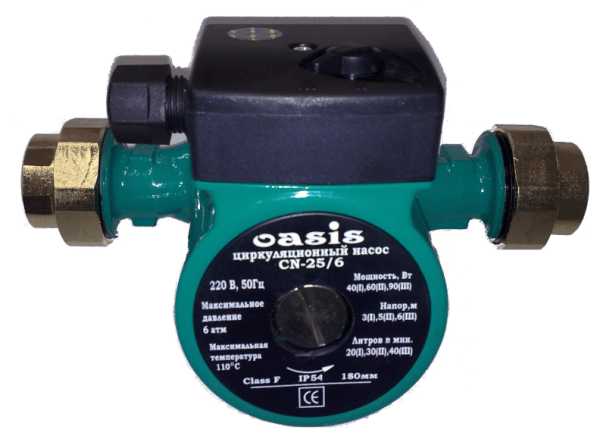

Этот насос создает напор в 3, 5 и 6 метров в зависимости от выбранного режима.

Регулировка

Как отрегулировать напор в элеваторном узле?

Подпорная шайба

Если быть точным, в случае подпорной шайбы требуется не регулировка напора, а периодическая замена шайбы на аналогичнуюиз-за абразивного износа тонкого стального листа в технической воде. Как своими руками заменить шайбу?

Инструкция, в общем, довольно проста:

1. Все задвижки или вентиля в элеваторе перекрываются.
2. Открывается по одному сброснику на обратке и подаче для осушения узла.
3. Раскручиваются болты на фланце.
4. Вместо старой шайбы устанавливается новая, снабженная парой прокладок — по одной с каждой стороны.

Совет: в отсутствие паронита шайбы вырезаются из старой автомобильной камеры.
Не забудьте вырезать ушко, которое позволит завести шайбу в паз фланца.

5. Болты стягиваются попарно, крест-накрест. После того, как прокладки прижаты, гайки закручиваются до упора не более чем на пол-оборота за раз. Если поспешить, неравномерное сжатие рано или поздно приведет к тому, что прокладку вырвет давлением с одной стороны фланца.

Система отопления

Перепад между смесью и обраткой штатно регулируется только заменой, завариванием или рассверливанием сопла. Однако иногда возникает необходимость убрать перепад, не останавливая отопления (как правило, при серьезных отклонениях от температурного графика в пик холодов).

Это делается регулировкой входной задвижки на обратном трубопроводе; тем самым мы убираем перепад между прямой и обратной нитками и, соответственно, между смесью и обраткой.

Для регулировки используется нижняя задвижка под номером 1.

1. Замеряем давление на подаче после входной задвижки.
2. Переключаем ГВС на подающую нитку.
3. Вкручиваем манометр в сбросник на обратке.
4. Полностью закрываем входную обратную задвижку и потом постепенно открываем ее до тех пор, пока перепад не уменьшится от первоначального на 0,2 кгс/см2. Манипуляция с закрытием и последующим открытием задвижки нужна для того, чтобы ее щечки максимально опустились на штоке. Если просто прикрыть задвижку, щечки могут просесть в дальнейшем; цена смехотворной экономии времени — как минимум размороженное подъездное отопление.
5. Температура обратного трубопровода контролируется с интервалом в сутки. При необходимости ее дальнейшего снижения перепад убирается по 0,2 атмосферы за раз.

Давление в автономном контуре

Непосредственное значение слова «перепад» — изменение уровня, падение. В рамках статьи мы затронем и его. Итак, почему падает давление в системе отопления, если она представляет собой замкнутый контур?

Для начала вспомним: вода практически несжимаема.

Избыточное давление в контуре создается за счет двух факторов:

• Наличия в системе мембранного расширительного бака с его воздушной подушкой.

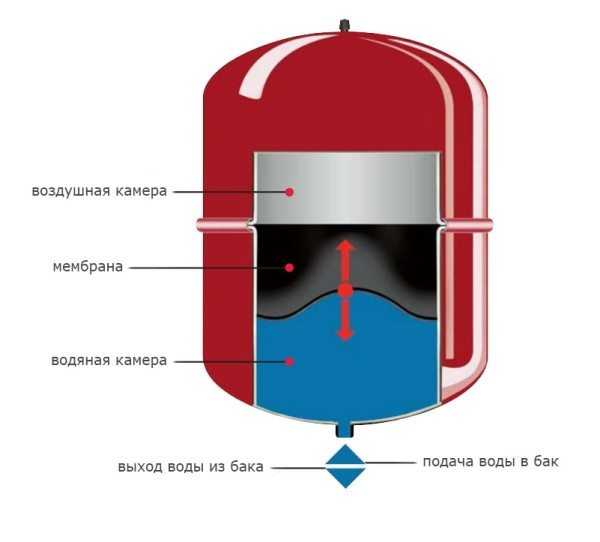

Устройство мембранного расширительного бачка.

• Упругости труб и радиаторов отопления. Их эластичность стремится к нулю, но при значительной площади внутренней поверхности контура этот фактор тоже сказывается на внутреннем давлении.

С практической стороны это означает, что регистрируемое манометром падение давления в системе отопления обычно вызвано крайне незначительным изменением объема контура или уменьшением количества теплоносителя.

А вот возможный список того и другого:

• При нагреве полипропилен расширяется сильнее, чем вода. При запуске собранной из полипропилена системы отопления давление в ней может незначительно упасть.
• Многие материалы (в том числе алюминий) достаточно пластичны для того, чтобы при длительном воздействии умеренных давлений менять форму. Алюминиевые радиаторы могут просто-напросто раздуваться со временем.
• Растворенные в воде газы постепенно покидают контур через воздухоотводчик, влияя на реальный объем воды в нем.
• Значительный нагрев теплоносителя при заниженном объеме расширительного бака отопления может вызывать срабатывание предохранительного клапана.

Наконец, нельзя исключать и вполне реальные неисправности: незначительные течи по стыкам секций и швам сварки, травящий ниппель расширительного бака и микротрещины в теплообменнике котла.

На фото — межсекционная течь на чугунном радиаторе. Зачастую ее можно заметить лишь по следам ржавчины.

Заключение

Надеемся, что нам удалось ответить на накопившиеся у читателя вопросы. Прикрепленное к статье видео, как обычно, предложит его вниманию дополнительные тематические материалы. Успехов!

gidroguru.com

Какой должен быть перепад давления в системе отопления

Перепад давления при отоплении правильное функционирование системы

Зачастую нормальное функционирование гидравлической системы подачи воды, сантехнического оборудования, устройств и узлов, комфортное принятие ванны и осуществление иных гигиенических процедур зависит от оптимального давления. Большинство обывателей полагают, что работа системы заключается в простой подаче жидкости, стоит только открыть кран. В реальности эта система представляет достаточно сложную систему коммуникаций со своими техническими параметрами и характеристиками. Например, перепад напряжения при отоплении очень частое явление, иногда даже взрываются трубы.

Определение оптимального давления отопления

Параметром измерения уровня давления является 1 атмосфера или 1 бар, по своему значению они очень близки. Оптимальное давление воды в центральных городских магистралях регулируется специальными правилам, строительными нормативами (СНиП).

Такой средний показатель составляет 4 атмосферы. Узнать в отоплении перепад можно по приборам специализированного учета водного потребления. Данные параметры могут колебаться в диапазоне от 3 до 7 Бар. Следует помнить, что приближение уровня давления к максимальной отметке (7 и выше атмосфер) может негативно сказаться на работе высокочувствительной бытовой техники, сбоям в работе и даже поломкам. В этом случае также возможно повреждение трубопроводных соединений и вентилей, изготовленных их керамики.

Для избегания подобных неприятностей, как перепад, необходима установка и подключение к центральной водопроводной магистрали соответствующего сантехнического оборудования, способное выдержать скачки водяного напряжения, так называемые гидротехнические удары, с соответствующим прочностным резервом.

Таким образом, желательна установка смесителей, кранов, труб и иных водопроводных элементов, способных выдерживать давление в 6 атмосфер, а при сезонной опрессовке водопроводной магистрали – 10 Бар.

Влияние водяного давления на работу системы

Приобретая соответствующее сантехническое оборудование или бытовую технику, подключаемую к системе водопровода, нужно заранее ознакомиться с их техническими характеристиками. Одним из параметров является оптимальный уровень давления, при котором устройства будут работать в нормальном режиме, и перепад не будет наблюдаться.

Если в отоплении перепад происходит, то начинаются проблемы с обогревом помещения. Таким показателем для стиральных и посудомоечных машин считается давление в 2 атмосферы. Однако для ванн с автоматикой и поливочного оборудования для огорода или сада такое значение составляет уже 4 атмосферы.

Минимальный показатель водяного давления для водопроводных сетей автономного режима в частных домах должен быть не менее 1,5 – 2 атмосферы. При этом необходимо учесть, что к источнику водоснабжения может быть подключено несколько объектов потребления воды одновременно.

Также, создание необходимого напора воды особо актуально для частных домовладельцев на случай возникновения пожароопасной ситуации.

Регулировка давления в отоплении

В многоквартирных домах основной проблемой, связанной с функционированием водопровода, является маленький напор воды. Особенно это имеет важное значение для квартирантов верхних этажей и частных домовладельцев. При слабой подаче воды плохо работает бытовая техника – стиральные и посудомоечные машины, ванны со встроенной автоматикой, поливочная техника.



Повысить в отоплении перепад напряжения:

• установка и монтаж насосного оборудования, которое повышает интенсивность поступаемого водяного потока;
• оборудование специальной насосной станции, установление бака – накопителя.

Выбор способа увеличения водяного напряжения осуществляется с учетом потребностей в определенном суточном объеме подаваемой воды ее потребителем и лиц, проживающих с ним.

Врезка насосного оборудования для увеличения напора подачи воды в квартиру осуществляется в систему холодного водоснабжения, после чего производится его регулировка.

Для повышения водяного напряжения в отдельных узлах автономного водопровода можно установить дополнительные насосы в местах разбора.

Особенности использования систем автономного водоснабжения

К специфическим особенностям функционирования автономной водозаборной системы следует отнести необходимости забора и подачи воды с глубины из скважины или колодца, а также обеспечение нормального водоснабжения всех точек и узлов водопроводной системы даже в удаленных местах.

Выбирая насос для автономного водозабора, необходимо учитывать его производительность, а также производительность самой скважины. При малой скважинной производительности напор волы, естественно, будет недостаточен для удовлетворения бытовых и хозяйственных нужд частного домовладельца, а при большой – привести к порче оборудования и бытовой техники, а также возникновению течи.

Установка насосной автономной станции предполагает наличие бака – накопителя, который вкупе с гидроаккумулятором, обеспечивает нормальную потребность в воде при низком давлении системы или при полном ее отсутствии в водопроводной системе.

В отоплении регулировка давления до оптимального уровня осуществляется путем прокручивания специальных винтов – регуляторов, расположенных под крышкой реле давления, чтобы перепад напряжения не произошел.

Следует помнить, что насосная станция требует соответствующего обслуживания, необходимо регулярно проверять работу насоса и иных гидравлических элементов и узлов, чистить накопительный бак. При установке такого оборудования необходимо заранее позаботиться о достаточном пространстве для ее размещения, удобства обслуживания и ремонта. Сам аккумулятор гидравлического типа большого размера можно закопать в землю, предварительно сделав необходимую гидроизоляцию, установить в подвале или на чердаке загородного дома.



aquarem.ru

Подача обратка какие показания должны быть больше. В чем разница между подачей и обраткой отопления

Для начала рассмотрим простую схему:

На схеме мы видим котел, две трубы, расширительный бак и группу радиаторов отопления. Красная труба, по которой горячая вода идет от котла к радиаторам называется- ПРЯМОЙ. А нижняя (синяя) труба по которой более холодная вода возвращяется обратно, так и называется- ОБРАТНОЙ. Зная, что при нагреве все тела расширяются (вода в том числе) в нашу систему вмонтирован расширительный бак. Он выполняет сразу две функции: является запасом воды для подпитки системы и в него уходят излишки воды при расширении от нагрева. Вода в данной системе является теплоносителем и поэтому должна циркулировать от котла к радиаторам и обратно. Заставить ее циркулировать может либо насос, либо, при некоторых условиях, сила земной гравитации. Если с насосом все понятно, то с гравитацией у многих могут возникнуть сложности и вопросы. Им мы посвятили отдельную тему. Для более глубокого понимания процесса обратимся к цифрам. К примеру теплопотери дома составляют 10 квт. Режим работы системы отопления стабильный, то есть система ни разогревается, ни остывает. В доме температура не повышается и не понижается.Это значит, что 10 квт вырабатывает котел и 10 квт рассеивают радиаторы. Из школьного курса физики мы знаем, что на нагрев 1 кг воды на 1 градус нам потребуется 4,19 кдж тепла Если мы будем каждую секунду нагревать 1 кг воды на 1 градус, то нам понадобится мощность

Q=4,19*1(кг)*1(град)/1(сек)=4,19 квт.

Если наш котел имеет мощность 10 квт то он может нагреть в секунду 10/4,2=2,4 килограмма воды на 1 градус или 1 килограмм воды на 2,4 градуса, либо 100 грамм воды (не водки) на 24 градуса. Формула для мощности котла выглядит так:

Qкот=4,19*G*(Tвых-Твх) (квт),

где
G- расход воды через котел кг/сек
Твых- температура воды на выходе из котла (можно Т прямой)
Твх- температура воды на входе в котел (можно Т обратной)
Радиаторы тепло рассеивают и количество теплоты которое они отдают зависит от коэффициента теплоотдачи, площади поверхности радиатора и разности температур между стенкой радиатора и воздухом в комнате. Формула выглядит так:

Qрад=k*F*(Трад-Твозд),

где
k-коэффициент теплоотдачи. Величина для бытовых радиаторов практически постоянная и равная k=10ватт/(кв метр*град).
F- суммарная площадь радиаторов (в кв. метрах)
Трад-средняя температура стенки радиатора
Твозд- температура воздуха в комнате.
При стабильном режиме работы нашей системы всегда будет выполняться равенство

Qкот=Qрад

Рассмотрим подробнее работу радиаторов с применением рассчетов и цифр.
Допустим суммарная площадь их оребрения равна 20 кв метров,(что приблизительно соответствует 100 ребрам). Наши 10 квт=10000вт эти радиаторы отдадут при разнице температур в

dT=10000/(10*20)=50 градусов

Если температура в комнате равна 20 градусам, то средняя температура поверхности радиатора будет

20+50=70 градусов.

В случае когда наши радиаторы имеют большую площадь, например 25 квадратных метров (где-то 125 ребер) то

dT=10000/(10*25)=40 градусов.

И средняя температура поверхности составит

20+40=60 градусов.

Отсюда вывод: Если хотите сделать низкотемпературную систему отопления не скупитесь на радиаторы. Средняя температура есть среднеарифмитическое между температурами на входе в радиаторы и выходе.

Тср=(Тпрям+Тобр)/2;

Разница же температур между прямой и обраткой тоже немаловажная величина и характеризует циркуляцию воды через радиаторы.

dT=Тпрям-Тобр;

Помним, что

Q=4,19*G*(Тпр-Тобр)=4,19*G*dT

При неизменной мощности увеличение расхода воды через прибор приведет к снижению dT и наоборот при снижении расхода dT увеличится. Если задаться, что dT в нашей системе составляет 10 градусов, то в первом случае когда Тср=70 градусов после несложных вычислений получим Тпр=75 град и Тобр=65 град. Расход воды через котел равен

G=Q/(4,19*dT)=10/(4,19*10)=0,24 кг/сек.

Если мы уменьшим расход воды ровно в два раза, а мощность котла оставим прежней, то разница температур dT возрастет в два раза. В предыдущем примере мы задавались dT в 10 градусов, таперь при уменьшении расхода она станет dT=20 градусов. При неизменной Тср=70, мы получим Тпр-80 град и Тобр=60 град. Как видим уменьшение расхода воды влечет за собой повышение температуры прямой и снижение температуры обратки. В случаях, когда расход снижается до какой-то критической величины мы можем наблюдать закипание воды в системе. (температура кипения=100 градусов) Так же закипание воды может происходить при переизбытке мощности котла. Явление это крайне нежелательное и очень опасное, поэтому хорошо спроектированная и продуманная система, грамотный подбор оборудования и качественный монтаж это явление исключает.
Как видим из примера температурный режим системы отопления зависит от мощности, которую нужно передать помещению, площади радиаторов и расхода теплоносителя. Объем же теплоносителя залитый в систему при стабильном режиме ее работы не играет никакой роли. Единственное на что влияет объем так это на динамику системы, то есть на время разогрева и остывания. Чем он больше, тем и время разогрева дольше и тем дольше время остывания, что несомненно в некоторых случаях является плюсом. Осталось рассмотреть работу системы в этиъх режимах.
Вернемся к нашему примеру с 10 квтным котлом и радиаторами в 100 ребер с 20 квадратами площади. Насос задает расход в G=0,24 кг/сек. Емкость системы зададим в 240 литров.
К примеру в дом после долгого отсутствия приехали хозяева и начали топить. Дом за время их отсутствия остыл до 5 градусов, как и вода в

greatphis.ru

Какая разница температуры между подачей обраткой. Работа системы отопления

В статье мы затронем проблемы, связанные с давлением и диагностируемые манометром. Мы построим ее в форме ответов на часто задаваемые вопросы. Обсуждаться будет не только перепад между подачей и обраткой в элеваторном узле, но и падение давления в системе отопления закрытого типа, принцип работы расширительного бака и многое другое.

Давление — не менее важный параметр отопления, чем температура.

Центральное отопление

Как работает элеваторный узел

На входе элеватора стоят задвижки, отсекающие его от теплотрассы. По их ближним к стене дома фланцам проходит раздел зон ответственности между жилищниками и поставщиками тепла. Вторая пара задвижек отсекает элеватор от дома.

Подающий трубопровод всегда вверху, обратка — внизу. Сердце элеваторного узла — узел смешения, в котором расположено сопло. Струя более горячей воды из подающего трубопровода вливается в воду из обратного, вовлекая ее в повторный цикл циркуляции через контур отопления.

Регулируя диаметр отверстия в сопле, можно менять температуру смеси, поступающей в .

Строго говоря, элеватор — не помещение с трубами, а вот этот узел. В нем вода с подачи смешивается с водой обратного трубопровода.

Какой перепад между подающим и обратным трубопроводами трассы

• В штатном режиме работы он составляет около 2-2,5 атмосфер. Типично в дом поступает 6-7 кгс/см2 на подаче и 3,5-4,5 на обратке.

Обратите внимание: на выходе из ТЭЦ и котельной перепад больше. Его снижают как потери за счет гидравлического сопротивления трасс, так и потребители, каждый из которых представляет собой, упрощенно говоря, перемычку между обеими трубами.

• Во время испытаний на плотность насосы накачивают в оба трубопровода не менее 10 атмосфер. Испытания проводятся холодной водой при перекрытых входных задвижках всех подключенных к трассе элеваторов.

Какой перепад в системе отопления

Перепад на трассе и перепад в системе отопления — две абсолютно разные вещи. Если давление обратки до и после элеватора не отличается, то вместо подачи в дом поступает смесь, давление которой превышает показания манометра на обратке всего на 0,2- 0,3 кгс/см2. Это соответствует перепаду высоты в 2-3 метра.

Этот перепад тратится на преодоление гидравлического сопротивления розливов, стояков и отопительных приборов. Сопротивление определяется диаметром каналов, по которым движется вода.

Какого диаметра должны быть стояки, розливы и подводки к радиаторам в многоквартирном доме

Точные значения определяются гидравлическим расчетом.

В большинстве современных домов применяются следующие сечения:

• Розливы отопления делаются из трубы ДУ50 — ДУ80.
• Для стояков используется труба ДУ20 — ДУ25.
• Подводка к радиатору делается либо равной диаметру стояка, либо на шаг тоньше.

Нюанс: занижать диаметр подводки относительно стояка при монтаже отопления своими руками можно только при наличии перемычки перед радиатором. Причем врезана она должна быть в более толстую трубу.

На фото — более здравое решение. Диаметр подводки не занижен.

Что делать, если температура обратного трубопровода слишком мала

В таких случаях:

1. Рассверливается сопло . Его новый диаметр согласуется с поставщиком тепла. Увеличенный диаметр не только поднимет температуру смеси, он увеличит и перепад. Циркуляция через отопительный контур ускорится.
2. При катастрофической нехватке тепла элеватор разбирается, сопло изымается, а подсос (труба, соединяющая подачу с обраткой) глушится .
   В систему отопления поступает вода из подающего трубопровода напрямую. Температура и перепад давлений резко увеличиваются.

Обратите внимание: это крайняя мера, на которую можно пойти только при риске разморозки отопления. Для нормальной работы ТЭЦ и котельных важна фиксированная температура обратки; заглушив подсос и сняв сопло, мы поднимем ее как минимум на 15-20 градусов.

Что делать, если температура обратки слишком велика

1. Штатная мера — заварить сопло и рассверлить его заново, уже меньшим диаметром.
2. Когда нужно срочное решение без остановки отопления — перепад на входе в элеватор уменьшается с помощью запорной арматуры. Это можно сделать входной задвижкой на обратке, контролируя процесс по манометру.
   У этого решения есть три недостатка:
   • Давление в системе отопления вырастет. Мы ведь ограничиваем отток воды; нижнее давление в системе станет ближе к давлению подачи.
   • Износ щечек и штока задвижки резко ускорится: они будут находиться в турбулентном потоке горячей воды с взвесями.
   • Всегда есть вероятность падения изношенных щечек. Если они полностью перекроют воду, отопление (прежде всего подъездное) будет разморожено в течение двух-трех часов.

sds-us.ru
