Ремонт и регулировки котла Ардерия

______________________________________________________________________________________________

______________________________________________________________________________________________

Делаю ремонт газового котла Ардерия. Проверили насос – отцентровали, убрали графитовую грязь, исчез лёгкий шелест (задевал слегка), который был, работает отлично. Проверили датчик протока воды ГВС (черный квадрат с 4 болтиками, внутри магнитный клапан), был в ржавчине – почистили, проверили на замыкание – реакция есть.
Как могли, проверили 3-х ходовой клапан. Влаги нет, переключали отвёрткой, двигатель срабатывает, реле переключаются. Снова всё собрали – результат тот же, первое включение – сек 30-40 горит газ, потом ошибка АА, затем второе включение – тоже самое, но уже ошибка А4, затем всё. Пробовал включать горячую воду, начинает дёргаться давление, как с ума сошло, прыгает до 3, затем опять ошибка А4. После экспериментов с трёхходовым, попробовал переключить пульт на термометр, результат, как с горячей водой, только ошибка А6 выскочила.

Перед тем, как выскакивает ошибка и гаснет горелка, резко появляется сильное журчание в районе пониже насоса.
Из кранов с горячей водой, в ванной и на кухне, бежит мощная струя холодной. Сейчас только обратил внимание, на пластинчатом теплообменнике сильная испарина. Снова всё собрали. Пытаемся стравить воздух. Газ закрыт, подключено питание, все краны открыты. После первого включения, ошибки А9, А6. После этого, никакой реакции на вкл.-выкл. пультом, не было. С воздухоотводчика хорошо капает. При выключенном пульте открыли кран с горячей водой. Очень долго стоял треск при льющейся воде, затем, с сильным шумом, включился насос. Воду выключили, насос остановился. Корпус обжигающе горяч. Пульт так и не включали. Газ тоже. Ждём, когда остынет насос. Потом попробуем включить газ. С воздухоотводчика продолжает капать, давление понижается, при достижении 1.2 бара (набирали в котёл 1.8), насос включился снова. Выключился, только когда добавили воды краном подпитки. Это нормально?

Ошибка АА – это закипание теплоносителя, т. е. перегрев, А4 соответственно датчик макс. температуры срабатывает, Причины: нет циркуляции, трехходовой клапан заклинил на ГВС, датчик ГВС застрял во включенном состоянии. Ошибка А9 – написано, что режим работы антизамерзания, т. е. прокачка холодной воды. А6 – ошибка розжига. Пока вроде бы всё нормально, т. к. вы перекрыли газ. Чтобы котёл снова работал после ошибок – выдергивайте шнур из розетки. Я бы перебрал трехходовой клапан. Извлеките его полностью, раскидайте на детали, проверьте, не клинит ли. По описанию как будто бы он клинит: при включении отопления остаётся на ГВС, в результате ошибка АА. Проверьте и прочистите контакты реле внутри, убедитесь, что не подтекает через вал. Если у вас закрытая СО и нет дополнительного расширительного бака, проверьте давление в расширительном бачке котла. При одноэтажной СО давление при слитом котле 0,5 бар. Качать, пока не перестанет литься вода из котла, потом спустить до 0,5 бар. Нагрев мотора это нормально. Подклинивает при ручном вращении – так это магниты. Вот если он при этом ещё шумит – это повод для беспокойства.

В эксплуатации настенный двухконтурный котел Arderia ESR 2.13. Хочу снять теплообменник гвс для прочистки. Вода еле тёплая. Срок эксплуатации – полгода. Стабилизатор стоит. Перезагрузка не помогает. Система железная (старая). Вода очень жесткая. Подпиткой пользовался. Сейчас ГВС еле теплое. Давление воды без изменений (засора в ГВС магистрали, по всей видимости, нет). Ошибок пульт не показывает.
– верно ли предположение “засор теплообменника ГВС в контуре отопления”?
– как снять пластинчатый теплообменник – открутить винты на пластиковых “тройниках” или отсоединив патрубки?
– Подумываю в ЗИП заказать 3-х ходовой клапан (видимо, самое слабое место в этом котле при использовании ГВС).

В вашем случае зип я бы сделал примерно таким (по убыванию):
1. Трехходовой клапан.
2. Датчики температуры ГВС и СО 2шт.
3. Теплообменник ГВС.
4. Плата управления.
5. Насос.
По сути, трехходовой клапан – это переключатель потока теплоносителя из основного теплообменника либо в СО, либо в пластинчатый теплообменник ГВС. В конструкции трехходового применены контакты (можно назвать их концевиками) в зависимости от замкнутого контакта напряжение подается на первый или второй контакт при достижении нужного положения запирающего шарика контакт механически размыкается эл. двигатель останавливается. Соответственно работает контур СО или ГВС. Причины выхода из строя банальны, плохое уплотнение вала привода запирающего шарика.

В эксплуатации котел Ардерия ESR 2.13. Сейчас вторые сутки стоит регулировка по воздуху. Скажу честно, я не в восторге. Экономии по газу не заметил, а дискомфорт от холодных батарей присутствует. До этого стояла температура носителя 48 град, и дома было 21-22 градуса. Это для меня комфортная температура. Если становилось жарко – выключал котёл с утра и до вечера. После на ночь опять включал. Может с чугуном не получиться добиться комфорта? Сейчас котёл включается минут на 10-12,нагревает батареи, а после часа полтора стоит. Дельта походу установлена в 1 градус по воздуху. Единственный плюс – аппарат висит на кухне, а он шумноват. А сейчас его почти и не слышно – включается-то он за сутки раз 15 всего. Только походу газ он дует в таком режиме по полной, иначе, почему счётчик свои 4-5 кубиков наматывает в сутки. А параметр походу всё же тот – рукой чую, что не 80 град на подаче. Хотя сейчас пойду, удостоверюсь – есть от старого напольного аппарата градусник с термопарой, привяжу его к подаче.

Если стоит ограничение теплоносителя минимальное – 60 для режима термостата воздуха, то котёл на полную мощность работает, пока не достигнет этого порога 60, а после он сбавляет пламя и ждёт, пока достигнет установленного порога по воздуху, после чего тухнет и отключает насос, ожидая понижения температуры воздуха немного ниже параметров установки. Если порог теплоносителя стоит максимальный – 80, то он чуть дольше горит на максимуме, и чуть быстрее отключается, нагрев воздух до установки. Если минимальная мощность котла выше, чем отдают воздуху радиаторы, то аппарат может погаснуть до достижения нагрева воздуха до требуемых

параметров, чтобы не перегревать выше установки теплоноситель.
Немного подождёт остывания теплоносителя градусов на 5-10 и снова включится в попытке нагреть воздух до требуемых параметров. Мой пульт неверно измеряет температуру воздуха – погрешность показаний +3 градуса к реальной температуре. Может у вас так же врет, поэтому нужно это учитывать, устанавливая температуру на 3 градуса выше (или насколько у вас врет, это нужно уточнять с помощью доп. термометра). А почему расход газа выше, я не знаю, пока не вникал, по идее наоборот самый высокий КПД достигается при максимальном горении. Может действительно слишком много газа идёт и он полностью не сгорает или сдуваются струи. И тогда потребуется уже крутить настройки внутри агрегата.

Если надёжность плат у газовых котлов Ардерия на высоте, то почему в договоре на обслуживание написан пункт про обязательное наличие стабилизатора? Организация, осуществляющая гарантийное обслуживание, перестраховывается, к тому же настойчиво рекомендуется использовать стабилизатор определённой марки.

Нет, дело в том, что некоторые узлы котла очень требовательны к напряжению точнее к его перепадам (вентилятор, насос греются обмотки), стабилизаторы от скачка, конечно, не помогут, но могу предотвратить выход из строя вышеназванных узлов аппарата. По поводу инвертора однозначного мнения у меня пока нет, но с нормальными бесперебойниками котлы работают даже при очень плохом электроснабжении.

Подскажите, как ограничить температуру теплоносителя сверху? Есть инструкция? Котел Arderia ESR 2.20 FFCD.
У меня по температуре воздуха. Смог уменьшить только до 60 градусов. Ночью чувствуются перепады температуры в спальне. Еще можно уменьшить?

На кухне в кране вода горячая, а вот в ванне уже теплая. Температура воды на СО. Почему такая разница может быть?

Большое расстояние и теплопотери. Элементарно остыть успевает. Свою проблему решил. Оказалось, что теплообменник забился известью из-за жесткой воды (по линии СО).Буду искать, где подтекает СО, чтобы
минимизировать подпитку.

Газовый двухконтурный котел Arderia ESR 2.20 FFCD, 2012 года.
Агрегат был не заземлён, работал без стабилизатора.
Дымоход воздуховод раздельный по 75 мм.
На дымоходе стоял сначала гофрированный шланг на 80 потом труба 4метра на 120 на крышу.

Летом поставил на 100 гофрированный шланг.
Система отопления сделана не правильно (гараж и баня отапливаются через обратку, без тройников).
Стоит дополнительный насос и бак.
К концу второй зимы редко выдавал ошибки.
Если снять крышку ошибки А3 и А6 выдаёт гораздо реже.
Как лучше сделать дымоход (как я понимаю, тяга слишком большая)?
Почему недавно начало скакать давление в коллекторе от 1 до 3 с очень большой амплитудой?
3-ходовой клапан? Внешне глянул, там лишь пару капель на нём провода все сухие.
Непонятно, почему котёл иногда не включается, если температура падает ниже заданной.
Первый раз за 3 года почистил горелку и первичный теплообменник снаружи – котёл заработал. Всё было забито сильно. Ещё 3-ходовой клапан под замену, так как течет и вторичный теплообменник тёплый.

Поменяйте 3-х ходовой клапан, и ошибки А3 и А6 окончательно исчезнут.

Установлен настенный котёл Arderia, который без проблем работал 1 год и вдруг ночью громкий шум из насоса, в итоге он выдал ошибку А4. Понятно, что насос (причём он в начале запускается, а потом встаёт и выдаёт ошибку), 2-е газовиков приходили и сказали, что насос на выброс и надо покупать либо новый такой же, либо врезать обычный в систему. Меня только смутило, что иногда насос всё-таки начинал работать, а именно при наборе воды в систему. Не поверив газовикам, снял насос разобрал его, почистил со всех сторон, поставил обратно и всё работает. Только иногда всё-таки появляется этот громкий шум из насоса, как будто что то чиркает, но не пойму где, то ли подшипник развалился, может сталкивался кто?

При работе газового котла Ардерия 2.13 по комнатной температуре греет носитель до 80-ти градусов. Снизил я данный параметр с 80-ти до 65-ти градусов. Котёл включается редко, пока батареи полностью не остынут. Газ возможно и экономлю, но ощущение комфорта пропало. Пока регулировал по температуре носителя батареи были всегда теплыми, а сейчас, такое ощущение, что этот градус, на который опускается температура до включения

аппарата. И термодатчик в пульте врёт на 5 градусов.

Это вы не то поменяли, скорее всего, я как на доме буду, точно посмотрю, как обозначается. Вообще, снижать температуру смысла особо нет, только если риск ожога, для лучшего согласования с тёплым полом без смешивающего узла. Для уменьшения образования водорода. Если радиаторное отопление и кол-во секций маловато, либо мощность котла на пределе, и снизите до 60, в самые морозы может не нагреть воздух до
требуемой температуры. Режим термостата воздуха гораздо удобнее, поставил температуру воздуха, и он держит, а термостат теплоносителя нужно будет постоянно делать “больше-меньше” как на древних аппаратах. Единственная проблема – выбрать место установки пульта, агрегат будет ориентироваться на температуру именно этого помещения. Открыли вы проветрить в помещении с пультом, котёл добавит мощи для компенсации, при этом другие помещения (если изолированные, с дверью) немного начнут перегреваться. Можно поставить пульт в самой холодной комнате, а в других поставить термостатические головки с кранами.

Когда котел на гвс переключается, должен ли он сразу работать на максимальной мощности, а через пару секунд снижать мощность на установленную. Или это сбой такой? Пару дней назад он начал сильно гудеть на максимальной мощности, такое впечатление, что при запуске гвс сначала идет слишком большое давление газа, а через несколько секунд уменьшается.

Неисправность котла Ардерия ESR 2.20. При работе от комнатного термостата, происходит следующее: аппарат работает 20 мин., затем отдыхает 10 мин и снова включается. Температура теплоносителя установлена 65°. При этом температура воздуха не меняется. Дом 116 кв. м., отапливается с помощью теплых полов. Меня беспокоят 2 момента: первое- 10-15 мин котел отдыхает и при работе от теплоносителя (2 недели веду скрупулезные записи “зависимость расхода газа от режимов агрегата”). На мой взгляд, он должен отдыхать дольше, второе – на каком основании он включается, если в помещении не меняется температура воздуха?

Так это же прекрасно: температура воздуха поддерживается на заданном уровне, котёл включается 2 раза в час. Вообще при тёплых полах теплоинерционность дома должна быть весьма неплохой. У меня температура воздуха в помещении опускается на 1 град. между включениями. Это по комнатному термометру, а на агрегате всегда стоит столько, сколько выставил.

Установлен газовый котел Arderia 2.20 ESR. Надо ли регулировать максимальное и минимальное давление газа при программном снижении его мощности до минимальных значений?

В эксплуатации двухконтурный котел Ардерия 2.13, после установки и запуска примерно на третий день циркуляционный насос залило водой, когда трубка присоединения расширительного бака разъединился, так как не правильно была установлена клипса. Теперь насос издает громкий шум при работе, но при этом никаких ошибок пульт управления не выдает. При разборе и осмотре насоса все подшипники оказались целыми, а также не
обнаружилось следы от натирания. Прошу посоветовать, в чем может быть неисправность?

Шум подшипников довольно специфичен, попробуйте прослушать через отвертку в каком именно месте у насоса шум, а затем принимайте решение что именно менять.

Подскажите кто знает, собираюсь почистить бустером теплообменник котла Ардерия. Можно ли это сделать, не снимая теплообменник (просто подключить шланги к подаче и обратке, ничего не разбирая)? Котёл стал странно работать, выставляешь любую температуру, хоть 60гр хоть 70 или 75 без разницы, комнатная не поднимается выше 23, тёплая вода (60гр) вообще пропала, а горячая (80гр) плавает (то горячая, то холодная).

Подозреваю, что у Вас трехходовой клапан крутится постоянно (послушайте через отвертку 3х ходовой) с характерными щелчками. Априори считаем, что ранее у Вас все работало. При образовании накипи во вторичном теплообменнике симптомы немного другие.

Установили газовый котел Arderia ESR 2.13 FFCD. Подскажите, есть ли какие привязки его мощности к расходу газа? Или это повлияет только на исправность самого аппарата из-за работы в более щадящем режиме? Имеется дом, с определёнными теплопотерями на квадрат ограждающих конструкций (стены, пол, потолок). Соответственно, данное строение теряет в час сколько-то ватт с квадратного метра. Восполняет потери тепла отопительный агрегат, который расходует газ. Какая будет разница, на полную мощность он будет настроен или на минимальную?

Газовый клапан котла должен быть настроен на полную мощность, ограничение максимального давления газа на горелке в соответствии с паспортными данными для данной модели. Должен быть настроен на минимальную мощность и ограничение минимального давления газа на горелке согласно паспортным данным. Работа производится с манометром. В процессе работы котел сам выбирает мощность нагрева теплоносителя. Это зависит от разницы температур подачи (установленной) и фактической температуры теплоносителя. Чем больше разница, тем больше мощность (и расход газа). При уменьшении этой разницы изменяется и мощность. При достижении установленной температуры работает на мин. мощности. Если расход тепла соответствует мин. Котел работает без остановки с минимальным расходом газа. Если теплоотбор меньше, отопительный агрегат отключается по достижении установленной температуры плюс несколько градусов. Максимальная мощность для отопления значения не имеет, если она не в разы меньше необходимой для отопления данного помещения.

Неисправность котла Ардерия ESR 2.13 FFCD. Закипает, но ошибку не даёт. В итоге он включается и выключается постоянно. Скажу сразу, всё работает, приглашал газовиков, проверили все физические узлы. Всё в норме. Всё прочищено, проход воды по котлу идеален. Насос гоняет (может недостаточно). Пробовал при работающем аппарате перекрывать кран подачи газа до уменьшения пламени. Тогда он работает, не выключаясь. Создаётся впечатление о недостаточной циркуляции воды. Насос разбирал, видимых повреждений нет, обороты в норме, крутит быстро.

Теплоноситель течет не только через котел, но и через систему отопления. Если в отопительном агрегате все хорошо – проверяйте ее. Еще можно 3-х ходовой клапан проверить, но закипать вроде как не должен тогда.

Выставила температуру на 55 (стоял на 45) градусов. Стрелка на манометре поднялась на 2 деления, т. е. стало 1,2 бар. Отопление отработало, стрелка вернулась на 1. Если трёхходовой клапан и пропускает, то самую малость. Чтобы точно сказать, надо отопление отключить. Это не очень опасно для котла, если постоянно держать его на контроле?

Скорей всего, у Вас давление в расширительном баке недостаточно или СО имеет объем более 100 литров. К сожалению, я не знаю какая у Вас СО, монтажники при сдаче СО в эксплуатацию должны были настроить СО так, чтобы у Вас не возникало вопросов по неработающим приборам в частности ПС. Если оборудование работает, главное не мешать.

Неисправность котла Arderia, выходит в 2 ошибки, первая из них АА, вторая А4. Первоначально нагретая вода в теплообменнике не выходила за 3-х ходовой клапан, и аппарат срабатывал по перегреву, после ручной установки трехходового клапана на отопление, теплоноситель по подаче уходил к батареям, но котёл так же моментально нагревал воду, и после сразу отключался. Этот процесс непрерывный. Был снят циркуляционный насос, насос
исправен, крыльчатка чистая, у насоса крыльчатка с задней стороны вся в трещинах, плюсом ещё есть люфт. Фильтр в котле чистый. Сейчас отопительный агрегат быстро греется и выключается, вода видимо медленно уходит, потом опять включается, греется и так беспрестанно. Может ли быть засор в самой системе отопления, и какие ещё могут быть решения данной проблемы.

Поставьте перемычку между подачей и обраткой (отключив СО) и включите (предварительно заполнив). Будет работать котел, значит система, нет – значит, аппарат. Возможно, потребуется полная разборка гидравлики с последующей чисткой, промывкой.

Неисправность настенного котла Ардерия. При открытии крана горячей воды отопительный агрегат включается. Никогда не разбирал такое и не в курсе как это должно работать. Не навредить бы. Не лето еще. Сейчас уже понятно, что трёхходовой клапан менять надо. При долго открытом кране гор. воды стала нагреваться СО и очень сильно. Обычно остывала. Потом на отопление переходит, пару раз включившись-отключившись. Такого не было. Где теперь искать этот клапан?

Значит датчик ГВС в порядке, а разбирать ничего не надо особо; выключаем котел, снимаем крышку. С правой стороны под вентилятором видим 3-х ходовой клапан, на нем движок закреплен двумя болтами. Откручиваем болты, снимаем движок, снимаем крышку прямоугольной формы (и возможно увидим, что туда вода просочилась). Если да, то просушить надо, и убедится, что контакты не окислились и если все в порядке, то ставим на место движок (крышку не ставим, она не нужна так-то) и включаем аппарат.

В эксплуатации котел Arderia ESR 2.20. На пульте не могу изменить значения параметров С5 и L1. Может быть, кто-то сталкивался и знает, как заставить котел изменить их? Сейчас он работает в режиме контроля температуры теплоносителя с дельтой 15 градусов. У меня снижение происходит в течение 30-40 минут. Насос при этом работает с перерывами на 5 минут. Хотелось бы его запустить на постоянную циркуляцию или максимально снизить периоды простоя. В моем понимании это позволит снизить температуру на котле и уменьшить расход газа.
Судя по сервисному мануалу параметры, которые позволят как-то изменить эту ситуацию:
L1 – позволит увеличить период работы насоса после отключения горелки;
C5 – позволит уменьшить период между включениями горелки.

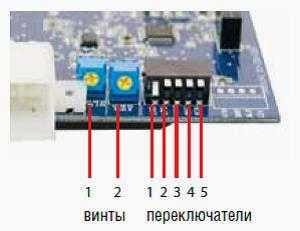

На плате есть dip переключатели, напротив каждого надпись. Вам нужна program, включите ее и изменяйте параметры, как написано в инструкции. По окончании верните переключатель в положение off.

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

kotly-gaz.ru

Газовый настенный котел Arderia, обзор корейских отопителей с двумя контурами

Содержимое:

1. Конструкция котла Arderia
2. Технические характеристики котла
3. Важные моменты безопасной эксплуатации
4. Лучше ли котёл Arderia его европейских аналогов

Южнокорейская компания Daesung изготавливает отопительное оборудование для потребителей в США, Великобритании, Франции и т.д. Газовый настенный котел Arderia изготавливается из комплектующих лучших мировых производителей.

Все модели Arderia сертифицированы в соответствии с международными стандартами, а также имеют разрешение, выданное Гостехнадзором РФ. С недавнего времени котлы Arderia стали доступны и отечественному потребителю.

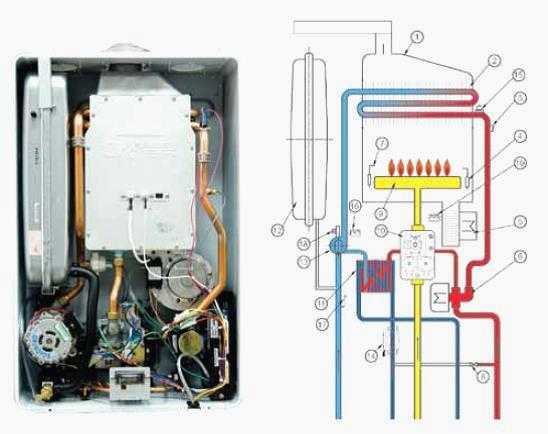

Конструкция котла Arderia

Южнокорейский производитель основной упор делает на безопасность и автономность газовых котлов, их функциональность и удобство эксплуатации. По этой причине внутреннее устройство и работа котлов Arderia связана с целым комплексом различного дополнительного оборудования, существенно увеличивающего экономичность и производительность моделей.

Что в корне отличает продукцию Daesung от аналогов?

• Наличие двух теплообменников — двухконтурный настенный газовый котёл Ардерия для нагрева теплоносителя использует медный контур (при производстве применяется чистая медь с максимальным допустимым процентом добавок не более 1%). Для ГВС установлен нержавеющий теплообменник.

• Встроенный стабилизатор напряжения — производитель учел основную причину поломок энергозависимых котлов, а именно чувствительную к перепадам напряжения плату управления.
  В корпус корейских двухконтурных настенных газовых котлов отопления Ардерия вмонтирован стабилизатор напряжения с режимом работы от 150 до 286V. При кратковременных скачках гарантирована стабилизация при 140-320V.

• Наддувная горелка — автоматика самостоятельно подбирает оптимальный режим работы. Точная регулировка достигается благодаря использованию вентилятора постоянного тока. Узел располагается непосредственно перед камерой сгорания. Такое устройство позволяет обеспечить горелку необходимым количеством воздуха в зависимости от общего объема сжигаемого газа. В результате можно с максимальной экономией использовать котел, избегая лишнего перерасхода топлива.

• Адаптация к отечественным условиям — работа ГВС и отопления продолжается даже при падении давления газа до 4 мБар. Предусмотрен перевод на сжиженный газ. Экономичный расход топлива обеспечивает закрытая камера сгорания, насос с сухим ротором, вентилятор постоянного тока.

• Управление — отрегулировать подачу газа на горелку, интенсивность нагрева горячей воды и теплоносителя можно с помощью блока управления с интуитивно понятным интерфейсом. Пульт выносной и может устанавливаться в любой из комнат дома или квартиры.
  Правильно отрегулировать котел с помощью контроллера можно самостоятельно. В программном обеспечении предусмотрена функция самодиагностики. Информация об ошибках выводится на ЖК-дисплей.


Забор и подача воздуха на горелку осуществляется с помощью коаксиальной трубы. Предусмотрено горизонтальное подключение котла к дымоходу.

Технические характеристики котла Ардерия

2-х контурный газовый котёл отопления навесного типа Arderia имеет высокие показатели производительности благодаря особому модулю: коллектору отработанных газов. Благодаря устройству коллектора, тепловая энергия от сжигания газа практически полностью аккумулируется и передается теплоносителю. В результате температура уходящих газов служит дополнительным источником нагрева.

Корейские двухконтурные навесные отопительные газовые котлы Arderia имеют следующие технические характеристики:

• Нагрев ГВС — минимальная пропускная способность 2,5 л/мин. Средняя производительность горячей воды зависит от выбранной модели и достигает 23,3 л/мин. Нагрев осуществляется быстро, за счет отдельного теплообменника. Трёхходовой клапан котла дает возможность обеспечить стабильный нагрев воды для системы ГВС, независимо от количества пользователей.

• Контроль температуры теплоносителя — осуществляется автоматическая регулировка подачи газа, благодаря ей нагрев системы отопления можно варьировать в пределах 40-80 °С.

• Максимальная площадь отопления 380 м² — для нагрева помещения и поддержания необходимой температуры потребуется затратить 4,4 м³ природного и 3.2 м³ сжиженного газа.

• Группа безопасности — установлены датчики, контролирующие соответствие необходимым параметрам для поддержания работоспособности котла. К примеру, фиксируется давление в расширительном баке и трубопроводе системы отопления.
  При достижении максимальной границы, срабатывает предохранительный клапан. Выполняется сброс давления. Это предотвращает вероятность перегрева и взрыва. При недостаточном количестве теплоносителя в системе открывается подпитка для отопления.

• Управление — контроль над работой оборудования выполняется с помощью микропроцессора. Предусмотрено подключение выносного пульта управления, снабженного ЖК — дисплеем.


Монтаж котла в частном доме должна выполнять специализированная бригада. Нарушения в установке зачастую приводят к неисправности оборудования. Производитель вправе отказать в гарантийном обслуживании при обнаружении ошибок в подключении. Скачать Arderia – монтаж и эксплуатация котла.pdf (747,56 Kb) (cкачиваний: 76)

Важные моменты безопасной эксплуатации

Возможно самостоятельно подключить котел, но для этого необходимо иметь определенные технические навыки и инструменты. Схема обвязки будет включать в себя следующее:

• Подключение к системе электроснабжения — для стабильной работы котла нет необходимости в подключении ИБП. Встроенный стабилизатор дает возможность не переживать о выходе платы контроллера из строя. С другой стороны, правильно подключить квартирные термодатчики, и подвести линию напряжения, может только грамотный электрик.

• Вывод дымохода — требуется соблюдение диаметра, углов и максимальных расстояний. Ошибки могут привести к усиленному выделению конденсата и снижению производительности.

• Пусконаладочные работы — согласно условиям гарантии, первый запуск должен быть выполнен в присутствии представителя компании производителя и инспектора газовой службы. Мастер выполнит первые настройки и объяснит принцип работы станции.


Возможные неисправности котла Arderia в основном связаны с ошибками в подключении. Недостаток тяги в дымоходе может привести к отказу в работе.

Лучше ли котёл Arderia его европейских аналогов?

Главным отличием котлов Ардерия является их надежность и устойчивость энергозависимых узлов к перепадам напряжения в сети. Сервисное тех обслуживание котла, как показывает практика, требуется крайне редко.

В целом станция работает стабильно, без перебоев и полностью соответствует заявленным техническим характеристикам. Arderia – это хороший котел для тех, кто ценит надежность и комфорт во время эксплуатации.

avtonomnoeteplo.ru

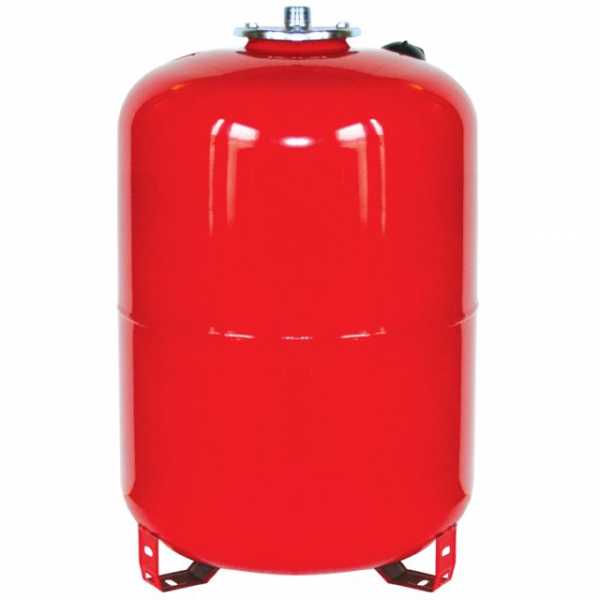

Давление в расширительном бачке отопления закрытого типа

При выполнении работ по проектированию систем теплоснабжения и подборе функциональных элементов отопительного контура важно согласовать параметры монтируемого оборудования. На стабильную и безотказную работу обогревательного контура влияет давление в расширительном бачке отопления закрытого типа, правильная регулировка которого позволяет компенсировать температурные перепады. Расширитель, регулирующий объем теплоносителя и обеспечивающий целостность магистралей и оборудования, следует правильно выбрать и профессионально смонтировать.

Как давление в расширительном бачке отопления стабилизирует работу отопительной системы

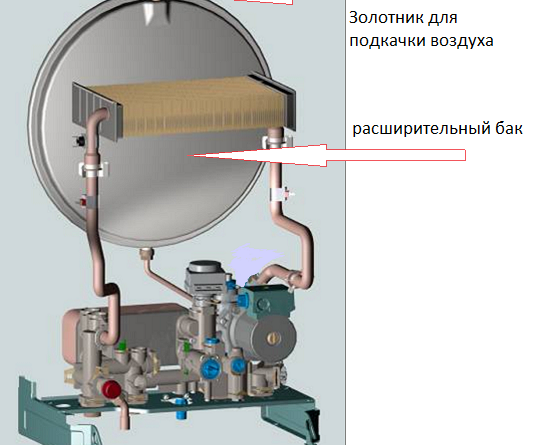

Задумываясь о создании эффективной отопительной системы, не все имеют представление, какое давление в расширительном бачке газового котла и как работает экспанзомат.

Принцип функционирования компенсационного резервуара довольно несложный:

1. Возрастание температуры теплоносителя вызывает увеличение объема.
2. Одновременно повышается давление жидкости в замкнутом контуре.
3. Расширительный резервуар принимает избыток жидкости.
4. Давление в трубах и отопительном оборудовании быстро стабилизируется.
5. Вода в расширительном баке котла постепенно охлаждается и возвращается по трубам.

Устройство является обязательным элементом для поддержания постоянной температуры частного дома, квартиры или производственного объекта. Бачок выполняет следующие функции:

• компенсирует объемное расширение жидкости. При возрастании температуры увеличивается объем жидкости, наполняющей замкнутый контур, – избыток воспринимает расширительный резервуар;
• сглаживает скачки, вызванные циклической работой подающего насоса. Устройство снижает воздействие гидравлических ударов на оборудование и магистрали, обеспечивает стабильность работы.

Рабочая емкость экспанзомата выполняет функцию демпфера контура отопления и позволяет:

• обеспечить продолжительный срок использования отопительного оборудования;
• компенсировать воздействие температурных перепадов;
• гарантировать безопасную работу элементов и обеспечить их высокую надежность.

Благодаря возможности накачать воздух в рабочую емкость расширителя, поддерживается стабильная и безотказная работа отопления. Устройство является обязательным элементом отопительного контура.

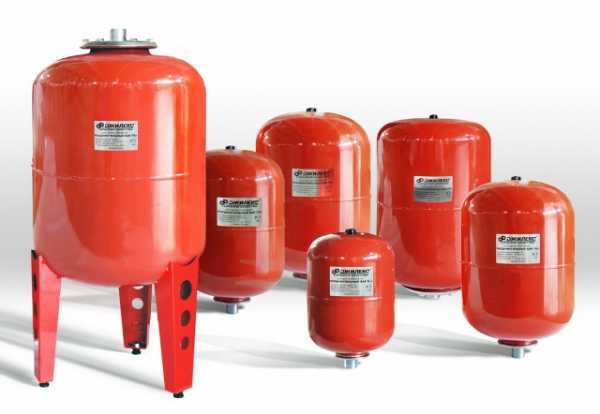

Разновидности агрегатов

Демпферные емкости – необходимый элемент различных отопительных контуров:

• открытых. Циркуляция теплоносителя осуществляется естественным образом без применения специальных насосов. Конструкция расширителя позволяет, при необходимости, долить вручную или с помощью питающей магистрали испаряющуюся воду в открытую емкость. Постоянный процесс испарения требует регулярного возобновления жидкости;
• закрытых. Герметичные контуры отопления комплектуются баками закрытого типа, представляющими герметичную емкость с расположенной посередине эластичной мембраной. Часть – занимает воздушная среда. Другая часть заполнена теплоносителем, который при возрастании объема воздействует на мембрану, уменьшая вместительность воздушной камеры.

Ранее популярные открытые резервуары, применявшиеся в системах с гравитационной циркуляцией, отличались простотой конструкции, дешевизной и легкостью изготовления. Резервуар представлял собой стальной бачок, оснащался крышкой, а также штуцерами для подключения к трубам отопления и сливной магистрали.

Сегодня устройства открытого типа редко применяются, что связано с определенными недостатками. Слабые места:

• непосредственное контактирование воды с воздухом, что вызывает ускоренное разрушение корпуса в результате коррозионных процессов;
• необходимость монтажа только в наиболее высокой части контура, которая достаточно часто располагается в холодном помещении;
• потребность в постоянном возобновлении и контроле объема теплоносителя, регулярно испаряющегося при эксплуатации;
• пониженная эффективность работы демпферного узла, требующего надежной тепловой изоляции.

Герметичные конструкции, применяемые в закрытых системах теплоснабжения, превосходят по эксплуатационным характеристикам открытые баки. Особенности:

• повышенная устойчивость к коррозии;
• отсутствие необходимости постоянного контроля уровня;
• стабильное функционирование без регулярной доливки воды;
• невозможность контакта теплоносителя с воздушной средой;
• простота самостоятельного монтажа.

Остановимся более детально на расширительных резервуарах закрытого типа, зарекомендовавших себя с положительной стороны в системах теплообеспечения с принудительной подачей жидкости. Они эффективно компенсируют перепады давления, возникающие при возрастании объема жидкости.

Используются следующие типы резервуаров:

• безмембранные. Конструкция устройства характеризуется отсутствием эластичной мембраны. Для функционирования резервуара необходимо подключить баллон или оборудование, нагнетающее воздух;

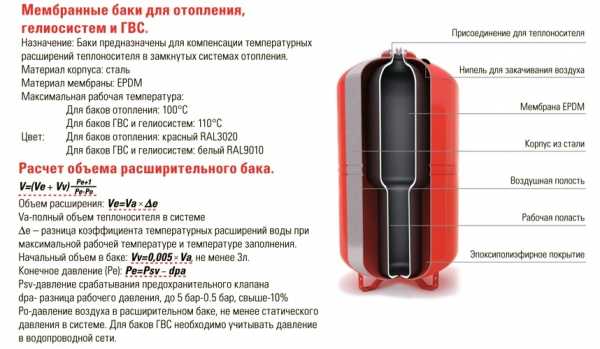

• мембранные. Главной конструктивной особенностью является наличие резинового демпфера, разделяющего теплоноситель с воздушной средой, а также возможность замены эластичного элемента.

Безмембранные устройства были распространены до освоения производства надежных каучуковых мембран, отличающихся долговечностью и повышенным запасом прочности. Безмембранные аппараты характеризуются:

• отсутствием резиновой прокладки, предотвращающей контакт антифриза или воды с газовой средой;
• стабильностью работы только при постоянном контроле подачи воздуха и обеспечении его постоянного давления.

Мембранные агрегаты быстро вытесняют безмембранные устройства, которые не могут конкурировать по эксплуатационным показателям. Эластичная мембрана, разделяющая жидкость и газ отличаются формой и изготавливаются:

• в виде полусферы. Тарельчатый элемент стационарно закреплен и под нагрузкой принимает радиусную форму сферы;
• в форме баллона. Грушевидная мембрана, закрепленная на фланце, при нагрузке пытается повторить форму сосуда. При необходимости легко демонтируется.

Составные элементы тарельчатых баков:

• вертикальный корпус, выполненный из двух герметично соединенных частей;
• резиновая тарелка, стационарно установленная между элементами корпуса;
• нижний штуцер, предназначенный для соединения с трубами отопления;
• верхний ниппель, позволяющий заполнить верхнюю часть резервуара воздухом.

Теплоноситель при увеличении объема заполняет емкость и через тарельчатую мембрану воздействует на воздушную среду. При снижении температуры нагрева, соответственно, уменьшается объем жидкости, которая выдавливается воздухом. Регулировка осуществляется путем подкачки воздуха через ниппель или его открытием.

Резервуары с грушевидной мембраной включают следующие элементы:

• емкость с фланцевым креплением для фиксации резиновой мембраны;
• сферическую камеру для теплоносителя, зафиксированную на фланце;
• штуцер, позволяющий подключить демпферный элемент к магистралям;
• клапан, регулирующий подачу воздуха.

Вода заполняет резиновую емкость, которая защищает корпус от коррозии. Это положительно влияет на его долговечность.

Главные отличия такого вида резервуаров:

• отсутствие контакта теплоносителя с металлом корпуса;
• возможность демонтажа резиновой камеры;
• небольшие габариты;
• работа без подпитки;
• функционирование при повышенной нагрузке;
• минимальное количество теплопотерь;
• герметичность.

Для обеспечения стабильной работы следует контролировать показания манометра и периодически подкачивать воздух.

Как выбрать экспазмомат

Выбор расширительной емкости – серьезная задача, к решению которой необходимо подойти с высокой степенью ответственности. При выборе компенсатора важно учитывать следующие моменты:

• конструктивное исполнение;
• материал корпуса;
• типоразмер изделия;
• срок эксплуатации.



В специализированных магазинах опытные консультанты помогут приобрести необходимый расширитель и подскажут, какое давление в расширительном баке системы отопления необходимо поддерживать.

Как давление в расширительном бачке системы отопления влияет на объем – методика расчета

Главная характеристика агрегата – вместительность резервуара. Рабочий объем прямо пропорционален давлению и должен превышать количество теплоносителя, вытесняемого при температурном расширении.

Емкость бака зависит от вида жидкости, применяемой в качестве теплоносителя. Для определения вместительности демпфера учитывают следующие данные:

• объем бака равен количеству воды, находящейся в отопительной системе, умноженному на коэффициент 1,15;
• использование антифриза требует повышенного объема резервуара, рассчитанного с учетом коэффициента 1,2.

Суммарный объем теплоносителя, циркулирующего в контуре, определяется путем сложения вместительности составляющих элементов:

• труб;
• батарей;
• котла.

Рассчитав общий объем теплоносителя, необходимо умножить полученную величину на коэффициент, соответствующий определенной жидкости. Так, для системы обогрева суммарным объемом 100 литров нужен компенсирующий резервуар с рабочей емкостью 15 л – для воды и 20 л – при использовании антифриза.

Для повышенной нагрузки, создаваемой избыточным объемом теплоносителя, требуется увеличенный рабочий объем бака.



Установка и настройка расширительного бака в системе отопления

При монтаже и подключении расширительной емкости необходимо руководствоваться рекомендациями изготовителя и учитывать следующие факторы:

• при использовании открытой системы монтаж емкости производят на максимальном возвышении;
• в закрытом контуре резервуар подключается после циркуляционного насоса.

Последовательность действий по установке бачка для закрытого контура:

1. Определите удобное место монтажа на подающей магистрали.
2. Проверьте величину рабочего давления в бачке.
3. Произведите монтаж, учитывая увеличение массы при заполнении жидкостью.
4. Подключите демпферное устройство к трубам отопления.

При установке необходимо учитывать такие нюансы:

• удаленность от котельной;
• удобство доступа для обслуживания;
• прочность крепления емкости.

Проверку емкости выполняйте следующим образом:

1. Запустите отопительную систему при закрытом вентиле бака.
2. Подайте теплоноситель в рабочую камеру бака при 1 атм.
3. Проконтролируйте падение давления, которое должно составлять 0,1–0,2 атм.

Это свидетельствует об отсутствии проблем и стабильном функционировании системы. Правильное размещение и наладка бака способствует нормальной работе и облегчает выполнение сервисных мероприятий.

Как отрегулировать давление в расширительном бачке отопления – особенности обслуживания

При обслуживании устройства необходимо обеспечить давление в баке на 0,2 атм меньше общей нагрузки в контуре.

Регулировочные операции производите по следующему алгоритму:

1. Отсоедините устройство от системы.
2. Слейте из него воду.
3. Подсоедините манометр к ниппелю.
4. Проверьте показания манометра.
5. Накачайте, при необходимости, емкость с помощью компрессора.

В процессе обслуживания также проверьте:

• наличие повреждений корпуса;
• целостность эластичной мембраны.

Подводим итоги

Контролируя манометром степень заполнения воздухом рабочего отсека, можно узнать, какое давление в расширительном баке котла. Это позволит обеспечить эффективность функционирования устройства и продлит срок его эксплуатации. При неправильной регулировке ресурс использования существенно уменьшается. Работы несложно выполнить своими силами, придерживаясь рекомендаций.

mynovostroika.ru

Двухконтурный газовый котел Ардерия

__________________________________________________________________________

Двухконтурный газовый котел Ардерия

Газовые двухконтурные котлы Arderia esr 2.13 ffcd это настенные агрегаты с закрытой камерой сгорания предназначенные для отопления и горячего водоснабжения мощностью от 16 до 40,7 кВт.

В аппаратах используются два теплообменника. Первый из высококачественной меди для системы отопления, второй пластинчатый из нержавеющей стали для приготовления горячей воды. Это значительно увеличивает срок службы и повышает качество работы.

Специальный чип SMPS выполняет функции стабилизатора напряжения. Благодаря этому агрегат может работать в диапазоне от 150 до 286 В.

Причем кратковременные перепады могут быть от 140 до 320 В. Это обеспечит бесперебойную работу в любых существующих электросетях с нестабильным напряжением и защитит электронику от повреждения. И, конечно же, это позволяет сэкономить деньги на приобретении отдельного стабилизатора.

Газовый настенный котел Ардерия esr 2.13 ffcd имеет надежную систему защиты, которая включает защиту от его перегрева, защиту от замерзания, защиту от перепадов напряжения и защиту от утечки газа. Если в системе недостаточный уровень теплоносителя или заблокирован дымоход, аппарат предотвратит возникновение аварийной ситуации.

В котле устанавливается вентилятор постоянного тока, который может работать с любой необходимой скоростью. Он обеспечивает оптимальное давление воздуха в каждый конкретный момент. Так как он расположен перед камерой сгорания, то он создаёт не разрежение, а наддув воздуха. Он подаёт в камеру сгорания столько воздуха, сколько нужно для эффективной работы прибора.

Также используются насосы с сухим ротором, для которых этой проблемы не существует. В насосах с сухим ротором нет контакта теплоносителя с вращающимся ротором электромотора, тем самым ротор полностью защищен от заклинивания и засорения. Также стоит отметить, что КПД у насосов с сухим ротором значительно выше.

Рис.1. Схема котла Ардерия

1. Коллектор отработанных газов, 2. Теплообменник первичный, 3. Температурный датчик, 4. Датчик ионизации, 5. Вентилятор, 6. Кран трёхходовой, 7. Электрод зажигания, 8. Устройство подпитки, 9. Горелка газовая, 10. Клапан газовый, 11. Теплообменник пластинчатый, 12. Бак расширительный, 13. Насос циркуляционный, 14. Датчик протока воды ГВС, 15. Термостат перегрева, 16. Датчик давления теплоносителя, 17. Клапан сброса давления, 18. Клапан воздухоспускной автоматический, 19. Датчик давления воздуха.

Газовый настенный котел Arderia esr 2.13 ffcd полностью адаптирован к работе в российских условиях. Он может работать при минимальном давлении газа всего 4 мбар. Это защитит потребителя от падений давления в газовых магистралях и обеспечит бесперебойную работу аппарата в зимний период.

Удобный и понятный выносной пульт управления со встроенным комнатным термостатом позволяет настраивать нужную температуру теплоносителя и горячей воды. Так как пульт выносной, он может располагаться в любом удобном для пользователя месте.

Пульт также имеет функцию самодиагностики. То есть, при возникновении неполадок на дисплее высвечивается код соответствующей ошибки. Это значительно упрощает поиск и устранение неисправностей.

Двухконтурный настенный котел Arderia esr 2.13 ffcd может использоваться с различными типами дымоходов, чтобы сменить один тип дымохода на другой необходимо поменять специальные фланцы крепления дымоходов в верхней части прибора.

Коаксиальный дымоход из алюминия 100/60 мм

Максимальная длина прямого дымохода составляет 5 метров + первый присоединительный угол, который не учитывается в расчётах. Угол 90 градусов эквивалентен 1,32 метра прямой трубы. Угол 45 градусов эквивалентен 1,07 метрам прямой трубы.

Элементы коаксиального дымохода из алюминия 100/60 мм:

– Комплект коаксиальный 100/60 код A-001
– Угол коаксиальный присоединительный 90 град. 100/60 код A-011
– Угол коаксиальный 90 град. 100/60 код А-004
– Труба коаксиальная 0,5 м 100/60 код А-005
– Труба коаксиальная 1,0 м 100/60 код А-006
– Труба коаксиальная с наконечником 100/60 код А-010
– Фланец отвода продуктов сгорания коаксиальный
– Фланцы декоративные 100/60 код А-012

Раздельный дымоход из алюминия 80 мм

Максимальная длина прямого дымохода для подвода воздуха составляет не более 15 метров + первый присоединительный угол, который не учитывается в расчётах.

Максимальная длина прямого дымохода для отвода продуктов сгорания также составляет не более 15 метров + первый присоединительный угол, который не учитывается в расчётах. Угол 90 град. эквивалентен 2,24 метру прямой трубы. Угол 45 град. эквивалентен 1,03 метра прямой трубы.

Элементы раздельного дымохода из алюминия:

– Угол 90 град. 80 мм код YSD-001
– Труба 0,5 м с наконечником o80 мм код YSD-002
– Труба 1,0 м 80 мм код YSD-003
– Труба 0,5 м 80 мм код YSD-004
– Комплект фланцев присоединительных D80

Предназначение переключателей платы управления

Рис.2. Компоненты платы управления котла Ардерия

На плате управления располагаются блок переключателей и два регулировочных винта, которые предназначены для изменения параметров работы котла.

1 – винт – регулировка минимального давления газа
2 – винт – регулировка максимального давления газа
1 – переключатель – природный газ (LNG)
2 – переключатель – сжиженный газ (LPG)
3 – переключатель – программирование платы
4 – переключатель – максимальное давление газа
5 – переключатель – минимальное давление газа

Регулировка давления газа котла Arderia

Перед использованием аппарата необходимо произвести регулировку газа для его работы на максимальной мощности. Все регулировки осуществляются с помощью специальных винтов и переключателей, которые находятся на плате управления.

Установка режима максимальной мощности:

– Выключите прибор.

– Перекройте запорный кран подачи газа.

– Установите микропереключатель в правое положение для регулировки давления газа при максимальной мощности.

Подсоединение манометра:

– Ослабьте запорный винт на штуцере газового клапана.

– Подсоедините к штуцеру манометр с помощью трубки подходящего диаметра.

Регулировка давления:

– Откройте запорный газовый кран.

– Включите прибор.

– Сравните давление по манометру с максимальным давлением для модели прибора.

– Если давление не соответствует нужному значению.

– С помощью отвёртки поверните верхний регулировочный винт на угол не более чем 45°, одновременно следя за показаниями манометра.

– После завершения регулировки верните микропереключатель в исходное положение.

Программирование блока управления

– Выключите электропитание.

– Установите микропереключатель в правое положение и включите электропитание.

– Чтобы перейти в режим программирования, нажмите одновременно две верхние кнопки и удерживайте их в течение пяти секунд.

– В правом верхнем углу дисплея появится номер параметра, а в центре дисплея будет изображено его значение.

– Для перехода к следующему параметру необходимо нажать правую верхнюю кнопку. Для возврата к предыдущему левую верхнюю.

– Для изменения значения параметра необходимо пользоваться кнопками «+» и «–».

– После установки нужных значений, необходимо нажать правую нижнюю кнопку.

– После завершения настройки не забудьте установить переключатель в исходную позицию.

Перевод аппарата на сжиженный газ

Для перевода котла на сжиженный газ необходимо:

– Заменить в агрегате коллектор газовый в сборе (для модели 2.ХХ LNG) на аналогичную деталь для сжиженного газа LPG.

– Установить переключатель в положение выкл, а другой переключатель в положение вкл.

– Настроить давление газа в соответствии с показателями для сжиженного газа.

Монтаж и подключение котла Ардерия

Штатная труба, предназначенная для подачи воздуха в котел и удаления выхлопного газа должна быть расположена с уклоном 5° вниз от уровня горизонта так, чтобы дождевая вода не попадала внутрь агрегата. Убедитесь, что приточный фланец трубы дымохода, предназначенный для подключения гофрированного патрубка от аппарата направлен вверх.

При установке котла Ардерия Arderia esr 2.13 ffcd необходимо выдержать следующие расстояния:

– 30 см от отверстий для забора воздуха на выхлопной трубе до внешней поверхности стены;
– 25 см от верхней точки выхлопной трубы до выступов на стене здания, находящихся над трубой;
– 60 см от выхлопной трубой до заборных решеток приточной вентиляции помещений.

Надежно закрепите выхлопную трубу. Она не должна упасть под собственным весом.

Котел должен быть установлен в соответствии местными нормативно-правовыми актами и стандартами, в противном случае производитель не несет ответственность за его функционирование.

Установите запорную арматуру на трубах подвода газа и воды.

Используйте теплоизоляцию для труб, подключаемых к аппарату.

В случае установки котла открытого типа (с атмосферной горелкой), он должен быть размещен в отдельном помещении – котельной.

Эксплуатация газового настенного котла Arderia

Заполнение водой и запуск системы отопления

Откройте все запорные краны, установленные на трубах, подключенных к котлу и проверьте наличие утечек.

Используйте сеть электропитания 220В ~ 50Гц.

Проверьте вентиляцию.

Вставьте сетевую вилку в розетку.

После включения лампы “Недостаточное давление теплоносителя” на проводном пульте дистанционного управления поверните вентиль подпитки против часовой стрелки для заполнения котла водой.

После того как давление на манометре достигнет 1,5-2 бар, закройте вентиль подпитки.

Как использовать отопление

Нажмите кнопку “Питание” и установите нужную температуру.

Если открыть кран разбора горячей воды агрегат перестанет работать на контур отопления и будет работать только на контур ГВС.

Как использовать горячее водоснабжение

Если установлен режим работ только на контур ГВС, то при открытом водоразборном кране горячей воды котел работает на контур ГВС.

После закрытия крана котел прекращает работу (система отопления не работает).

Как предотвратить замерзание

Если Вы отсутствуете дома в зимний период, оставляйте электропитание включенным, оставляйте распределительные краны открытыми.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант – ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru
