Крупнейшие магистральные газопроводы в мире

Еще в 2-3 веке до н.э. известны случаи использования природного газа в народном хозяйстве. Так, например, в древнем Китае газ использовался для освещения и получения тепла. Подача газа от месторождений до потребителей осуществлялась по бамбуковым трубам за счёт давления источника газа, т.е. «самотёком». Стыки труб конопатились паклей. Газопроводы в современном понимании этого слова стали широко появляться в начале 19 века и использовались для нужд освещения и отопления, а также для технологических нужд на производстве. В 1859 году в американском штате Пенсильвания был построен газопровод диаметром 5 см и длиной порядка 9 км, соединяющий месторождение и ближайший к нему город Тайтесвиль.

За полтора столетия потребность в использовании газа выросла в сотни раз, а вместе с ней увеличился диаметр и протяженность газопроводов.

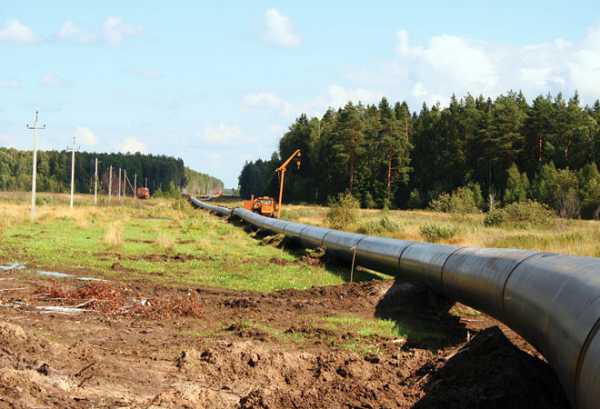

Сегодня магистральные газопроводы – это трубопроводы, предназначенные для транспортирования природного газа из районов добычи к пунктам потребления. Через определённые интервалы на магистрали установлены газокомпрессорные станции, поддерживающие давление в трубопроводе. В конечном пункте магистрального газопровода расположены газораспределительные станции, на которых давление понижается до уровня, необходимого для снабжения потребителей.

В настоящее время с точки зрения эффективности максимальным диаметром газопровода считается 1420 мм.

Россия

На сегодняшний день Россия занимает первое место в мире по разведанным запасам газа (25% общемировых запасов), а российская газотранспортная система является крупнейшей в мире. Средняя дальность транспортировки газа на сегодняшний день составляет около 2,6 тыс. км при поставках для внутреннего потребления и примерно 3,3 тыс. км при поставках на экспорт. Протяженность магистральных газопроводов на территории России составляет 168,3 тыс. км. Такой длины вполне хватит, чтобы обогнуть Землю четыре раза.

Основная часть Единой системы газоснабжения России создана в 50-80-х годах 20 века и помимо системы газопроводов включает в себя 268 линейных компрессорных станций общей мощностью 42 тыс. МВт, 6 комплексов по переработке газа и газового конденсата, 25 подземных хранилищ.

Сегодня собственником российского сегмента ЕСГ является ОАО «Газпром».

15 сентября 1943 года был введен в эксплуатацию газопровод диаметром 300 мм Бугуруслан — Похвистнево — Куйбышев протяженностью 165 км и мощностью 220 млн кубометров в год. В этот день первый газ поступил на Безымянскую ТЭЦ и промышленные предприятия Куйбышева. Именно с этого газопровода начинается история развития газотранспортной системы нашей страны.

Сегодня крупнейшими магистральными газопроводами России являются:

Газопровод «Уренгой — Помары — Ужгород» — магистральный экспортный газопровод, построенный СССР в 1983 году для поставки природного газа с месторождений севера Западной Сибири потребителям в странах Центральной и Западной Европы. Пропускная способность — 32 млрд м³ природного газа в год (проектная). Фактическая пропускная способность — 28 млрд м³ в год. Диаметр трубопровода — 1420 мм. Общая длина газопровода – 4451 км. Проект экспортного трубопровода был предложен в 1978 году от месторождений Ямбурга, но позже был изменён на трубопровод от Уренгойского месторождения, которое уже эксплуатировалось.

Газопровод «Союз» — экспортный магистральный газопровод. Диаметр газопровода — 1420 мм, проектное давление — 7,5 МПа (75 атмосфер), пропускная способность — 26 млрд м³ газа в год. Основной источник газа для магистрали — Оренбургское газоконденсатное месторождение. Газопровод «Союз» принят в экплуатацию 11 ноября 1980 года. Газопровод «Союз» проходит через территорию России, Казахстана и Украины по маршруту: Оренбург — Уральск — Александров Гай — ГИС «Сохрановка» (граница России и Украины) — Кременчуг — Долина — Ужгород. Общая протяжённость газопровода — 2750 км, в том числе 300 км по территории Казахстана и 1568 км по территории Украины.

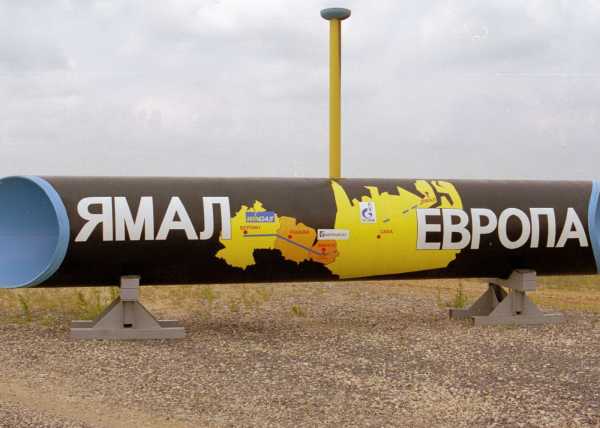

Газопровод «Ямал — Европа» — транснациональный магистральный экспортный газопровод, введённый в действие в 1999 году. Соединяет газовые месторождения севера Западной Сибири с потребителями в Европе. Газопровод стал дополнительным экспортным коридором, повысившим гибкость и надёжность поставок российского газа в Западную Европу (через газотранспортные системы YAGAL-Nord и STEGAL — MIDAL — ПХГ «Реден»).

Берет свое начало в газотранспортном узле в г. Торжок (Тверская область). Проходит по территории России (402 км), Белоруссии (575 км), Польши (683 км) и Германии. Конечная западная точка магистрального газопровода «Ямал-Европа» — компрессорная станция «Мальнов» (в районе г. Франкфурт-на-Одере) вблизи немецко-польской границы. Общая протяжённость газопровода превышает 2000 км, диаметр — 1420 мм. Проектная мощность — 32,9 млрд м³ газа в год. Количество компрессорных станций на газопроводе — 14 (3 — в России, 5 — в Белоруссии, 5 — в Польше и одна — в Германии).

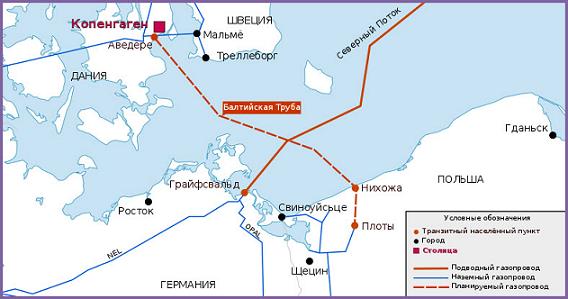

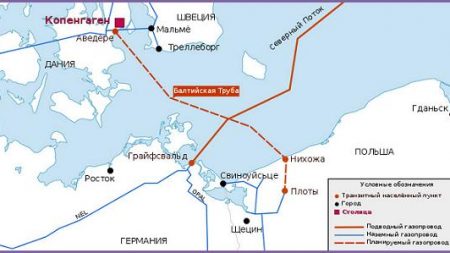

«Северный поток» — магистральный газопровод между Россией и Германией, проходящий по дну Балтийского моря. Газопровод «Северный поток» — самый длинный подводный маршрут экспорта газа в мире, его протяжённость — 1224 км. Владелец и оператор — компания Nord Stream AG. Диаметр трубы (внешний) — 1220 мм. Рабочее давление — 22 МПа.

В проекте участвуют Россия, Германия, Нидерланды и Франция; против его реализации выступали страны-транзитёры российского газа и страны Прибалтики. Цели проекта — увеличение поставок газа на европейский рынок и снижение зависимости от транзитных стран.

Прокладка трубопровода начата в апреле 2010 года. В сентябре 2011 года начато заполнение технологическим газом первой из двух ниток.

8 ноября 2011 года начались поставки газа по первой нитке газопровода. 18 апреля 2012 года была закончена вторая нитка. 8 октября 2012 года начались поставки газа по двум ниткам газопровода в коммерческом режиме.

Европа

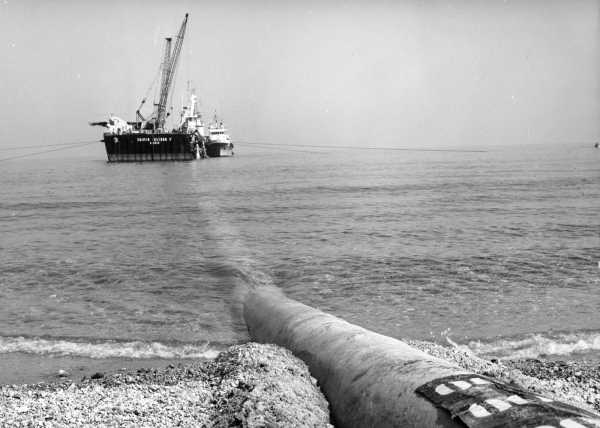

Один из самых длинных в мире подводных газопроводов проложен между Норвегией и Великобританией по дну Северного моря. Магистральный газопровод «Лангелед» соединяет норвежское газовое месторождение Ормен Ланге с британским терминалом Исингтоном. Его протяженность составляет 1200 км. Строительство началось в 2004 году, официальное открытие прошло в октябре 2007 года в Лондоне.

Ближний Восток

Газопровод «Иран – Турция», протяженностью 2577 км проложен из Табриза через Эрзурум в Анкару. Изначально газопровод «Тебриз — Анкара» с пропускной способностью 14 млрд. м³ газа в год должен был стать частью трубопровода «Парс»

, что позволило бы соединить европейских потребителей с крупным иранским газоносным месторождением «Южный Парс». Однако из-за санкций Иран не смог приступить к реализации данного проекта.

Азия

Китайский газопровод «Запад – Восток», протяженностью 8704 км, соединяет базовые северо-западные ресурсы Таримского бассейна — месторождение Чанцин, запасы которого оцениваются в 750 миллиардов кубометров газа — с экономически развитым восточным побережьем Поднебесной. Газопровод включает в себя одну магистральную линию и 8 региональных ответвлений. Проектная мощность трубопровода — 30 млрд. м³ природного газа в год. Тысячи километров труб протянулись через 15 регионов провинциального уровня и проходят через различные природные зоны: плато, горы, пустыни и реки. Трубопровод «Запад-Восток» считается самым масштабным и наиболее сложным проектом в газовой отрасли, когда-либо реализованным в Китае. Цель проекта – развитие западных регионов Китая.

Газопровод «Средняя Азия – Центр», протяженностью 5000 км соединяет газовые месторождения Туркмении, Казахстана и Узбекистана с промышленно развитыми районами центральной России, стран СНГ и дальнего зарубежья. Первая очередь трубопровода была пущена в эксплуатацию еще в 1967 году. Впервые в истории мировой газовой промышленности были использованы трубы диаметром 1200–1400 мм. При строительстве были осуществлены подводные переходы магистрального газопровода через крупнейшие реки региона: Аму-Дарья, Волга, Урал, Ока. К 1985 году газопровод «Средняя Азия – Центр» превратился в многониточную систему магистральных газопроводов и газопроводов-отводов с ежегодной пропускной способностью 80 млрд. м³.

Газопровод «Туркмения — Китай» проходит по территории четырех стран (Туркмения, Узбекистан, Казахстан и Китай) и имеет протяженность 1833 км. Строительство трубопровода началось в 2007 году. Официальная церемония открытия газопровода состоялась 14 декабря 2009 года на месторождении Самандепе (Туркмения). Диаметр труб – 1067 мм. Проектная мощность газопровода — 40 млрд. м³ природного газа в год.

Северная Америка

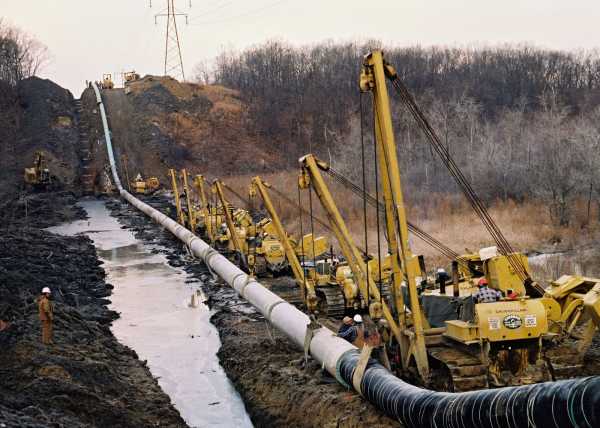

Первый и самый длинный на сегодняшний день американский магистральный газопровод «Теннесси», построен в 1944 г. Его длина составляет 3300 км, и он включает в себя пять ниток диаметром от 510 до 760 мм. Маршрут проходит от Мексиканского залива через штаты Арканзас, Кентукки, Теннеси, Огайо и Пенсильванию до Западной Вирджинии, Нью Джерси, Нью-Йорка и Новой Англии.

Американский газопровод высокого давления «Rockies Express», протяженностью 2702 км, проложил свой маршрут от Скалистых гор (штат Колорадо) до Огайо. Последняя нитка газопровода была запущена 12 ноября 2009 г. Диаметр 910 – 1070 мм и состоит из трех ниток, которые идут по территории восьми штатов. Пропускная способность магистрали — 37 млрд. м³ газа в год.

Южная Америка

Газопровод «Боливия-Бразилия» является самым длинным трубопроводом природного газа в Южной Америке. 3150-километровый трубопровод соединяет газовые месторождения Боливии с юго-восточными регионами Бразилии. Строился в два этапа, первая ветка длиной 1418 км начала работу в 1999 г., вторая ветка длиной 1165 км начала работу в 2000 г. Диаметр газопровода 410 – 810 мм. Пропускная способность магистрали — 11 млрд. м³ газа в год.

Африка

Магистральный газопровод «ТрансМед», протяженностью 2475 км, проложил свой маршрут из Алжира через Тунис и Сицилию в Италию, далее расширение трубопровода осуществляет поставки алжирского газа в Словению. Диаметр наземной части 1070-1220 мм. Текущая мощность трубопровода составляет 30.2 миллиарда кубических метров природного газа в год. Первая очередь газопровода была построена в 1978-1983 годах, вторая очередь введена в эксплуатацию в 1994 году. Газопровод включает в себя следующие участки: алжирский (550 км), тунисский (370 км), подводный переход от африканского побережья на остров Сицилия (96 км), сухопутный сицилийский участок (340 км), подводный переход от острова Сицилия до материковой Италии (15 км), сухопутный участок по территории Италии с отделением в Словению (1055 км).

Магистральный газопровод «Магриб-Европа» связывает гигантское газоконденсатное месторождение Хасси-Рмель в Алжире — через территорию Марокко — с ГТС Испании и Португалии. От испанского города Кордова, область Андалусия газопровод через область Эстремадура идет в Португалию. Основные поставки природного газа по газопроводу поступают в Испанию и Португалию, значительно меньшие — в Марокко. Строительство началось 11 октября 1994 года.  9 декабря 1996 года начал свою работу испанский участок. Португальский участок был открыт 27 февраля 1997 года. Общая длина газопровода составляет 1620 километров и состоит из следующих участков: алжирский (515 км), марокканский (522 км),  и андалузский (269 км) участки диаметром 1220 мм, подводный участок (45 км) диаметром 560 мм, а также португальский участок (269 км), проходящий через испанскую автономную область Эстремадура (270 км) диаметром 28 и 32 дюйма.

Австралия

Магистральный газопровод «Дампьер-Банбери», введеный в эксплуатацию в 1984 году, является самым длинным трубопроводом природного газа в Австралии. Протяженность газопровода,  диаметр которого 660 мм, составляет 1530 км. Берет свое начало на полуострове Берруп и поставляет газ потребителям юго-западной части Австралии.

mavego.ru

Классификация трубопроводов для транспорта газа

Классификация трубопроводов для транспорта газа



 Магистральным газопроводом называется трубопровод, предназначенный для транспортировки газа из района добычи или производства в район его потребления, или трубопровод, соединяющий отдельные газовые месторождения. Ответвлением от магистрального газопровода называется трубопровод, присоединенный непосредственно к магистральному и предназначенный для отвода части транспортируемого газа к отдельным населенным пунктам и промышленным предприятиям.

Магистральные газопроводы в соответствии со СНиП 2.05.06-85, в зависимости от рабочего давления, подразделяются на два класса: I – 2,5¸10 МПа; II – 1,2¸2,5 МПа.

Пропускная способность действующих однониточных магистральных газопроводов зависит от их диаметра и составляет 10¸50 млрд. м³ газа в год.

По своему назначению трубопроводы делятся на следующие группы:

· внутренние – соединяют различные объекты и установки на промыслах, газоперерабатывающих заводах;

· местные – по сравнению с внутренними имеют большую протяженность (до нескольких десятков км) и соединяют газопромыслы или газоперерабатывающие заводы с головной станцией магистрального газопровода;

· магистральные – характеризуются большой протяженностью (сотни км), поэтому перекачка ведется не одной, а несколькими станциями, расположенными по трассе. Режим работы трубопроводов – непрерывный (кратковременные остановки носят случайный характер или связаны с ремонтно-восстановительными работами).

Прокладку трубопроводов можно осуществлять одиночно и параллельно действующим или проектируемым магистральным трубопроводам – в техническом коридоре, под которым согласно СНиП 2.05.06-85 понимают систему параллельно проложенных трубопроводов по одной трассе, предназначенных для транспортировки нефти (нефтепродукта, в том числе сжиженных углеводородных газов) или газа (газового конденсата). В отдельных случаях допускается совместная прокладка в одном техническом коридоре нефтепроводов (нефтепродуктопроводов) и газопроводов.

Технологические трубопроводы классифицируются по роду транспортируемого вещества, материалу трубы, рабочим параметрам, степени агрессивности среды, месту расположения, категориям и группам.

По роду транспортируемого вещества трубопроводы подразделяются на газопроводы, паропроводы, водопроводы, конденсатопроводы, маслопроводы, бензопроводы, кислотопроводы, щелочепроводы, а также специального назначения (с обогревом, вакуум проводы) и другие.

По материалу различают трубопроводы стальные (изготовленные из углеродистой, легированной и высоко легированной стали), из цветных металлов и их сплавов (медные, латунные, титановые, свинцовые, алюминиевые), чугунные, неметаллические (полиэтиленовые, винипластовые, фторопластовые и стеклянные), футерованные (резиной, полиэтиленом, фторопластом), эмалированные, биметаллические и другие.

По условному давлению транспортируемого вещества трубопроводы разделяют на вакуумные, работающие при давлении ниже 0,1 МПа, низкого давления, работающие при давлении до 10 МПа, высокого (более 10 МПа) и безнапорные, работающие без избыточного давления.

По температуре транспортируемого вещества трубопроводы подразделяются на холодные (температура ниже 0^оС), нормальные (от 1^о до 45^оС) и горячие (от 46^оС и выше).

По степени агрессивности транспортируемого вещества различают трубопроводы для неагрессивных, мало агрессивных, средне агрессивных сред. Стойкость металла в коррозионных средах оценивают скоростью проникновения коррозии – глубиной коррозионного разрушения металла в единицу времени (мм/год). К неагрессивной и мало агрессивной средам относят вещества, вызывающие коррозию стенки трубы, скорость которой менее 0,1 мм/год, средне агрессивной – в пределах от 0,1 до 0,5 мм/год и агрессивной – более 0,5 мм/год. Для трубопроводов, транспортирующих неагрессивные и мало агрессивные вещества, обычно применяют трубы из углеродистой стали; транспортирующих средне агрессивные вещества – из углеродистой стали с повышенной толщиной стенки (с учетом прибавки на коррозию), из легированной стали, неметаллических материалов, футерованные; транспортирующих высоко агрессивные вещества – только из высоко легированных сталей, биметаллические, из цветных металлов, неметаллические и футерованные.

По месторасположению трубопроводы бывают внутрицеховые, соединяющие отдельные аппараты и машины в пределах одной технической установки или цеха и размещаемые внутри здания или на открытой площадке, и межцеховые, соединяющие отдельные технологические установки, аппараты емкости, находящиеся в разных цехах.

Внутрицеховые трубопроводы по конструктивным особенностям могут быть обвязочные (около 70% общего объема внутрицеховых) и распределительные (около 30%). Внутрицеховые имеют сложную конфигурацию с большим количеством деталей, арматуры и сварочных соединений. На каждые 100 м длины таких трубопроводов приходится выполнять 80¸120 сварных стыков. Масса деталей, включая арматуру, в таких трубопроводах достигает 41% от общей массы трубопровода в целом.

Межцеховые трубопроводы характеризуются довольно длинными прямыми участками (длиной до нескольких сот метров) со сравнительно небольшим количеством деталей, арматуры и сварных соединений. Масса деталей в межцеховых трубопроводах (включая арматуру) составляет около 3¸4%, а масса П-образных компенсаторов – около 7%.

Стальные разделяют на категории в зависимости от рабочих параметров (температуры и давления) транспортируемого по трубопроводу вещества и группы в зависимости от класса опасности вредных веществ и показателей пожарной опасности веществ.

 По степени воздействия на организм человека все вредные вещества разделяют на 4 класса опасности (ГОСТ  12.1.005-76 и ГОСТ 12.1.007-76): 1– чрезвычайно опасные, 2 – высоко опасные, 3 – умеренно опасные,  4 – малоопасные.

По пожарной опасности (ГОСТ 12.1.004-76) вещества бывают: негорючие – НГ, трудно горючие – ТГ, горючие – ГВ, горючая жидкость – ГЖ, легко воспламеняющаяся жидкость – ЛВЖ, горючий газ – ГГ, взрывоопасные – ВВ.

Технологические стальные трубопроводы, рассчитанные на Р_у до    10 МПа, в соответствии с СН 527-80 «Инструкция по проектированию технологических стальных трубопроводов на Р_у до 10 МПа» подразделяют на 5 категорий (I – V) и три группы (А, Б, В). Газопроводы, как правило, относят к первой категории групп А, Б, В.

Трубопроводы из пластмассовых труб (полиэтилена, полипропилена, поливинилхлорида) в соответствии с СН 550-92 «Инструкция по проектированию технологических трубопроводов из пластмассовых труб» применяют для транспортировки веществ, к которым материал труб химически стоек или относительно стоек, и классифицируют по категориям и их группам, установленным для стальных трубопроводов. При этом трубопроводы из пластмассовых труб запрещается применять для транспортировки вредных веществ первого класса опасности, взрывоопасных веществ и сжиженных углеводородных газов (СУГ).

Трубопроводы из пластмассовых труб, по которым транспортируют вещества 2-го и 3-го классов опасности, относят к категории 2 и группе А; легковоспламеняющиеся жидкости, горючие газы, горючие вещества, горючие жидкости относят к категории 3 и группе Б; а трудногорючие и негорючие – к категории 4 или 5 и группе В.

В общем случае, категория устанавливается проектом, при этом определяющим является тот параметр трубопровода, который требует отнесения его к наибольшей категории.



wudger.ru

Тесты к модулю “Трубопроводы” с ключом ответов

НЕФТЕЮГАНСКИЙ КОРПОРАТИВНЫЙ ИНСТИТУТ

10.1. Допустимое превышение режимных параметров давления в трубопроводах должно составлять:

1.  не более 5%;

2.  не более 10%;

3.  не более 15%;

10.2. Сколько «хомутов» разрешается устанавливать на трубопроводе от НГС до резервуара?

1.  Установка «хомутов» запрещается.

2.  Не более трех.

3.  Не более трех, причем расстояние между ними должно быть не менее 2м.

10.3. Где должны устанавливаться два предупредительных знака по створу трассы трубопровода с каждой стороны?

1.  При переходе трубопровода через лесные массивы протяженностью более 250 м.

2.  При переходе трубопровода через крупные овраги шириной более 50 м.

3.  При пересечении трубопроводов.

10.4. С какой периодичностью должен проводиться контрольный осмотр трубопроводов?

1.  Не реже 1 раза в 3 месяца.

2.  Не реже 1 раза в 6 месяцев.

3.  Не реже 1 раза в 12 месяцев.

10.5. Когда необходимо проводить первую ревизию трубопровода?

1.  Сразу после ввода трубопровода в эксплуатацию.

2.  В течение 30 дней после запуска трубопровода в эксплуатацию.

3.  Не позднее 12 месяцев после начала эксплуатации трубопровода.

10.6. С какой периодичность должно проводиться гидравлическое испытание трубопроводов 3 категории?

1.  1 раз в два года.

2.  1 раз в четыре года.

3.  1 раз в восемь лет.

10.7. Каким давлением производят испытание трубопроводов на прочность?

1.  1,25 от рабочего давления.

2.  1,1 от рабочего давления.

3.  Рабочим давлением.

10.8. Все отказы вне зависимости от времени, затраченного на их ликвидацию, и вида отказа необходимо зарегистрировать в журнале учета отказов трубопроводов:

1. в течение 24 часов с момента их возникновения;
2. в течение 48 часов с момента их возникновения;
3. в течение 72 часов с момента их возникновения;

10.9. В каком положении должны находиться секущие задвижки при консервации трубопроводов?

1.  Секущие задвижки должны быть закрыты, для предотвращения перетока продукта.

2.  Секущие задвижки должны быть приоткрыты на 1/2-1/4 оборота штурвала.

3.  Секущие задвижки должны быть открыты полностью.

10.10. Что должны знать работники, обслуживающие трубопроводы?

1. Трассу трубопроводов, устройство и работу арматуры.
2. Пожароопасность транспортируемых веществ и материалов, правила пожарной безопасности и действия в случае пожара или аварии.
3. Все перечисленное.

10.11. Какая документация не оформляется на трубопроводы?

1. Журнал установки-снятия заглушек.
2. Паспорт и акты испытаний трубопроводов.
3. Схема нивелирования.

10.12. При каком давлении допускается набивка сальников запорной арматуры на наружных газопроводах среднего и высокого давлений?

1. При давлении не более 0,1 МПа.
2. При давлении газа не более 0,5 МПа с применением специального инструмента.
3. При давлении газа не более 1 МПа.

10.13. В каких случаях  допускается резка или сварка на действующих газопроводах?

1. При давлении газа 40-200 даПа.
2. При давлении не более 0,1 МПа.
3. Резка или сварка газопроводов под давлением запрещается.

10.14. При каком давлении допускается замена прокладок фланцевых соединений на наружных газопроводах?

1. При давлении газа не выше 40 даПа с применением специального инструмента.
2. При давлении газа 40-200 даПа.
3. Замена прокладок фланцевых соединений на наружных газопроводах под давлением запрещается.

10.15. Какой документ по эксплуатации, ревизии, ремонту и отбраковке трубопроводов является руководящим?

1.  ПБ 10-382-00 .

2.  РД 08-200-98.

3.  РД 39-132-94.

10.16. Как называются трубопроводы, соединяющие АГЗУ с ДНС и УПСВ?

1.   Выкидные линии.

2.   Нефтесборные коллекторы.

3.   Внутрипромысловые трубопроводы.

10.17. По каким критериям подразделяются внутрипромысловые трубопроводы?

1.  Назначения и диаметра.

2.  Рабочего давления, газового фактора и коррозионной активности транспортируемой среды.

3.  Все вышеперечисленное.

10.18. Кем определяются конструкция, способ прокладки и материал для изготовления трубопроводов?

1. Проектной организацией.

2. Заводом – изготовителем.

3. Организацией, эксплуатирующей трубопровод.

10.19. Что является основным параметром работы трубопровода?

1.  Температура.

2.  Давление.

3.  1 и 2.

10.20. Какая охранная зона установлена вдоль трасс трубопроводов?

1.  В виде участка земли по 50 м от оси трубопровода с каждой стороны.

2.  В виде участка земли по 100 м от оси трубопровода с каждой стороны.

3.  В виде участка земли до 50 м от оси трубопровода с каждой стороны.

10.21. Какие существуют вредные факторы при эксплуатации трубопроводов?

1.  Коррозия, замораживание, отложение песка, парафина.

2.  Скопления пластовой воды и газа в них.

3. Все вышеперечисленное.

10.22. Что является одной из основных обязанностей обслуживающего персонала при наружном осмотре трубопроводов?

1. Наблюдение за состоянием трассы трубопроводов, элементов и их деталей, находящихся на поверхности земли.

2. Наблюдение за параметрами работы трубопровода.

3. Оформление акта с записью в журнале контрольных осмотров.

10.23. С какой периодичностью проводятся ревизии на трубопроводах I категории?

1. 1 раз в 2 года.

2. 1 раз в год.

3.  1 раз в 4 года.

10.24. С какой периодичностью проводятся испытания трубопроводов II категории?

1. 1 раз в четыре года.

2. 1 раз в два года.

3. 1 раз в восемь лет.

Ключ к тестам

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24
3	1	2	3	3	2	2	1	2	3	3	1	1	2	3	2	3	1	2	1	3	1	2	1

vunivere.ru

Категории технологических и магистральных трубопроводов

Среди «транспортных средств», которые нужны для перемещения определенного материала, одним из самых распространенных являются трубопроводы. Трубопровод обеспечивает недорогую и беспрерывную транспортировку газов и жидкостей. Сегодня существует немало видов трубопроводов. Конструкции различаются и классифицируются по масштабу, диаметру, давлению, а также рабочей температуре.

По масштабу различают магистральные, коммунально-сетевые, технологические, судовые (машинные) трубопроводы. Рассмотрим подробнее назначение и категории магистральных и технологических трубопроводов.

Магистральные трубопроводы. Назначение и категории.

Магистральные трубопроводы – это такое сложное техническое сооружение, которое состоит из многокилометровой трубопроводной нити, газо- или нефтеперекачивающих станций, переходов через реки или дороги. Магистральные трубопроводы транспортируют нефть и нефтепродукты, сжиженный углеводородный газ, топливный газ, пусковой газ и др.

Все магистральные трубы изготавливают только по сварной технологии. То есть, на поверхности любой магистральной трубы можно увидеть либо спиральный, либо прямой шов. В качестве материала для изготовления таких труб применяется сталь, т.к это экономичный, прочный, хорошо сваривающийся и надёжный материал. К тому же, это может быть «классическая» конструкционная сталь с номинированными механическими свойствами, углеродная сталь с низким содержанием легирующих элементов или углеродистая стать обыкновенного качества.

Классификация магистральных трубопроводов

В зависимости от рабочего давления в трубопроводе магистральные газопроводы подразделяются на два класса:

I — при рабочем давлении свыше 2,5 до 10,0 МПа (свыше 25 до100 кгс/см2) включ.;
II — при рабочем давлении свыше 1,2 до 2,5 МПа (свыше 12 до 25 кгс/см2) включ.

В зависимости от диаметра трубопровода выделяется на четыре класса, мм:

I – при условном диаметре свыше 1000 до 1200 включ.;
II – то же, свыше 500 до 1000 включ.;
III — то же.свыше 300 до 500 включ.;
IV — 300 и менее.

Также магистральные трубопроводы подразделяются на категории, требования к которым в зависимости от условий работы, объема неразрушающего контроля сварных соединений и величины испытательного давления приведены в таблице 1 и таблице 2.

ТАБЛИЦА 1

ТАБЛИЦА 2

Технологические трубопроводы. Назначение и категории.

Технологические трубопроводы – устройства для подачи топлива, воды, сырья, полуфабрикатов и различных продуктов, которые используются в производстве на промышленном предприятии. Такие трубопроводы транспортируют отработанное сырье и различные отходы.

Классификация технологических трубопроводов происходит по таким признакам как:

Месторасположение: межцеховые, внутрицеховые.

Способ прокладки: надземные, наземные, подземные.

Внутреннее давление: безнапорные (самотечные), вакуумные, низкого давления, среднего давления, высокого давления.

Температура транспортируемого вещества: криогенные, холодные, нормальные, теплые, горячие, перегретые.

Агрессивность транспортируемого вещества: неагрессивные, слабоагрессивные (малоагрессивные), среднеагрессивные, агрессивные.

Транспортируемое вещество: паропроводы, водопроводы, нефтепроводы, газопроводы, кислородопроводы, мазутопроводы, ацетиленопроводы, маслопроводы, бензопроводы, кислотопроводы, щелочепроводы, аммиакопроводы и др.

Материал: стальные, стальные с внутренним или наружным покрытием, из цветных металлов, чугунные, из неметаллических материалов.

Способ соединения: неразъемные, разъемные.

Технологические трубопроводы и соединительные детали к ним изготавливаются из полипропилена, полиэтилена (с рабочим давлением до 10 атмосфер и температурой от -30 °С до +40 °С),поливинилхлорида и полипропилена с ППУ-теплоизоляцией. Наиболее качественными являются изделия из полиэтилена, которые не подвержены коррозии и имеют впечатляющий срок эксплуатации в 50 лет, а также трубы из полипропилена с ППУ-теплоизоляцией, которые сокращают теплопотери и снижают затраты на эксплуатацию сетей.

Категории трубопроводов для пара и горячей воды







mufty-truby.ru

Лекция 3. «Основные составные части нефте-, газо- и продуктопроводов»

1. Классификация магистральных трубопроводов

В соответствии с российскими строительными нормами трубопро­воды для добычи и транспортировки газа, нефти и нефтепродуктов подразделяются на четыре группы:

• промысловые трубопроводы;

• технологические трубопроводы;

• магистральные трубопроводы;

• распределительные трубопроводы.

1. Промысловые трубопроводы

Промысловые трубопроводы прокладываются от скважин к установкам подготовки газа, газового конденсата или нефти на промыслах. Они служат для сбора продуктов скважин и их транспортировки на установки комплексной подготовки газа (УКПГ) или установки комплексной подготовки нефти (УКПН), а также для подачи очищенного газа, ингибитора и сточных вод под большим давлением в нефтяные скважины. Обычно диаметры промысловых трубопроводов составляют 100—200мм; диаметр промыслового коллектора — 500—1000 мм. Давления в промысловых трубопроводах достигают 32 МПа (320 кгс/см²) и более.

2. Технологические трубопроводы

Технологические трубопроводы прокладываются на территории УКПГ и УКПН и предназначены для соединения между собой технологического оборудования, на котором осуществляется очистка нефти или газа от механических примесей, воды и других компонентов.

3. Магистральные трубопроводы

Магистральные трубопроводы предназначены для дальней транспортировки подготовленных на промысловых сооружениях нефти, газа, газового конденсата. Кроме того, магистральный трубопровод прокладывается от газоперерабатывающих и нефтеперерабатывающих (нефтепродуктопровод) заводов до районов их потребления. Диаметры магистральных трубопроводов могут быть от 200 до 1400 мм, рабочие давления в них могут составлять от 2,5 МПа (25 кгс/см²) до 10,0 МПа (100 кгс/см²).

4. Распределительные трубопроводы

Распределительные трубопроводы прокладываются от магистральных трубопроводов к местам непосредственного потребления газа или нефтепродуктов. Диаметр таких трубопроводов обычно составляет 100—300 мм, рабочие давления не превышают 1,2 МПа (12 кгс/см²).

5. Классификация трубопроводов и их участков по сложности строительства

В соответствии со СНиП 2.05.06-85* «Магистральные трубопроводы» магистральные газопроводы подразделяются на два класса в зависимости от рабочего давления:

• I класс — рабочее давление свыше 2,5 МПа (25 кгс/см²) до 10,0 МПа (100 кгс/см²) включительно;

• II класс — рабочее давление свыше 1,2 МПа (12 кгс/см²) до 2,5 МПа (25 кгс/см²) включительно.

Магистральные нефтепроводы и нефтепродуктопроводы подразделяются на четыре класса в зависимости от диаметра трубопровода:

• I класс — диаметр свыше 1000 мм до 1200 мм включительно;

• II класс — диаметр свыше 500 мм до 1000 мм включительно;

• III класс — свыше 300 мм до 500 мм включительно;

• IV класс — 300 мм и менее.

В зависимости от класса трубопровода выбираются безопасные расстояния от трубопровода до строений и сооружений при проектировании.

Наряду с этой классификацией для трубопроводов и их участков установлены категории, которые требуют обеспечения соответствующих прочностных характеристик (выбора коэффициента условий работы трубопровода при расчете его на прочность, устойчивость и деформативность), объема неразрушающего контроля сварных соединений и величины испытательного давления. В соответствии со СНиП 2.05.06-85* приняты пять категорий трубопроводов и их участков: В, I, II, III, IV; наиболее высокой категорией является «В», наименьшей – «IV». Чем выше категория трубопровода, тем больше принимается объем контроля сварных соединений, выше испытательное давление, меньше коэффициент условий работы трубопровода.

К категории «В» относятся: переходы нефтепровода и нефтепродуктопровода диаметром 1000 мм и более через судоходные водные преграды и несудоходные шириной зеркала воды 25 м и более; газопроводы внутри зданий компрессорных станций (КС), подземных хранилищ газа (ПХГ), газораспределительных станций (ГРС), нефтеперекачивающих станций (НПС) и др.

К участкам IV категории относятся трубопроводы, проходящие по равнинной местности, в устойчивых грунтах, вдали от строений и сооружений.

Необходимость в такой классификации объясняется различием условий, в которых будет находиться трубопровод на тех или иных участках местности и возможными последствиями в случае разрушения трубопровода. Так, если газопровод или нефтепровод разрушится на равнинной местности, вдали от строений и сооружений и водоемов, то ущерб будет минимальным, а если газопровод разрушится на территории КС или нефтепровод на пересечении водотока, то ущерб будет значительный. Поэтому к таким участкам трубопровода предъявляются более жесткие требования, чем к остальным.

studfiles.net

Трубопроводы группы и категории – Справочник химика 21

    Доминирующая часть парка нефтеперерабатывающего и промыслового оборудования имеет поверхностный контакт с рабочей средой и относится к категории наиболее металлоемких и тяжелонагруженных. Примерами такого оборудования являются сосуды, аппараты и трубопроводы, которые по геометрии серединной поверхности и характеру напряженного состояния относятся к одной общей группе оборудования оболочкового типа и выбраны в качестве объекта настоящей работы. [c.3]

    Группы А—Д включают трубопроводы для токсичных жидких и газообразных продуктов Б — для горючих и активных газов, легковоспламеняющихся и горючих жидкостей В — для водяного перегретого пара Г — для водяного насыщенного пара, горячей воды и парового конденсата Д — для негорючих газов, жидкостей и паров. В пределах каждой группы трубопроводы разделены на категории. Так, в группе Б для перекачивания легковоспламеняющихся жидкостей при температуре 350—700 °С требуется трубопровод категории 1, а при температуре от —150 до +120 °С трубопровод категории IV. Для трубопроводов каждой категории установлены определенные нормы проектирования, монтажа, эксплуатации и ремонта. [c.300]

    Бесшовные трубы, изготовленные из слитка, а Также фасонные детали из этих труб допускается применять для трубопроводов групп А и Б первой и второй категорий при условии проведения их контроля методом ультразвуковой дефектоскопии (УЗД) в объеме 100% по всей поверхности. [c.154]

    К I категории относят оборудование и трубопроводы групп А и В. [c.116]

    Ко II категории относят оборудование и трубопроводы группы С. [c.116]

    Все технологические трубопроводы в зависимости от характера транспортируемой среды делятся на пять основных групп (А, Б, В, Г, Д), а в зависимости от рабочих параметров среды (давления и температуры) — на пять категорий (I, П, П1, IV, V). Классификация трубопроводов в зависимости от свойств и рабочих параметров устанавливается строительными нормами и правилами СНиП 1П-Г. 9—62 (табл. 15.7 и 15.8) и Руководящими указаниями по эксплуатации, ревизии, ремонту и отбраковке технологических трубопроводов под давлением до 100 кгс/см РУ—75 (табл. 15.9). [c.539]

    На технологические трубопроводы I, П, 1П и IV категорий [из IV категории включаются только трубопроводы, транспортирующие среды групп Б (в) и Б (д)], а также на трубопроводы всех категорий, транспортирующих продукты со скоростью корро- [c.28]

    Примечание. Для трубопроводов группы Б категорий III и IV и группы В категорий IV и V допускается применение бесшовных труб при обосновании в проекте. Для трубопроводов группы А и Б, транспортирующих сжиженные газы, должны применяться только бесшовные трубы. [c.61]

    Если по условиям эксплуатации для трубопроводов группы В категории V возможно применение труб без гарантии механически свойом, допускается использование труб группы Б (ГОСТ 10705—63, 10706—63). [c.61]

    Трубопроводы всех категорий групп А, Б, Д, перечисленных в таблице П-39, являются ответственными. Для каждой технологической установки (объекта) составляются перечни ответственных трубопроводов. За составление перечня отвечают начальник и старший механик цеха. Перечни трубопроводов должны быть согласованы со службой технического надзора и утверждены главным инженером завода (предприятия). [c.164]

    Допускается принимать более ответственную категорию для трубопроводов группы В, не допускающих перерывов в подаче транспортируемых по ним веществ. [c.310]

    Для неответственных трубопроводов группы В категории 5 при температуре эксплуатации не ниже О °С допускается применение труб с наружным диаметром не более 426 мм группы Д (только с гарантией испытательного давления). [c.324]

    Примечание. Трубопроводы V категории группы В допускается прокладывать без футляров. [c.334]

    Для трубопроводов группы Д категории V допускается применение электросварных труб группы Б (без гарантии механических свойств), если это возможно по условиям эксплуатации. [c.65]

    На технологические трубопроводы I, И, П1 и IV категорий [из IV категории включаются только трубопроводы, транспортирующие среды групп Б (в) и Б(д)], а также на трубопроводы всех категорий, транспортирующих продукты со скоростью коррозии более 0,5 мм/год, администрацией предприятия должен быть составлен паспорт установленного образца (см. Приложение 1). [c.28]

    Примечания 1. Замер толщин стенок трубопроводов IV категории групп Б (д), (е). В, Г, Д и всех трубопроводов V категории обязателен в том случае, когда по результатам обслуживания нельзя точно судить о надежной и безопасной работе трубопроводов. [c.31]

    Просвечивание стыков трубопроводов группы Д V категории должно пр

www.chem21.info
