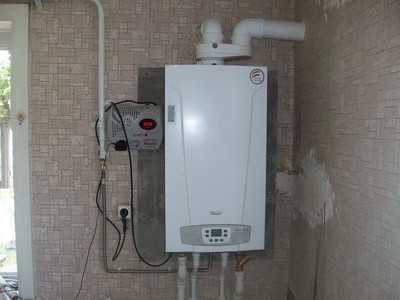

Убережет чувствительную технику от повреждений! Стабилизатор напряжения для газового котла Baxi
Работа любого современного газового котла контролируется электронной платой управления, которая может быть очень чувствительна к скачкам напряжения и шумовым помехам в сетях электроснабжения.
Конечно, производители устанавливают встроенные регуляторы напряжения в блоки питания для этих плат, но в российских условиях их может быть недостаточно. Чтобы обеспечить котёл идеальным напряжением и обезопасить его от сбоев и нужен стабилизатор.
У вас уже может стоять источник бесперебойного питания (ИБП) или даже резервный генератор — однако, стабилизатор также потребуется, потому что не все ИБП и тем более генераторы оборудованы хорошим блоком стабилизации, а в дешёвых моделях (off-line схемотехника) он и вовсе отсутствует.
Google+
Vkontakte
Odnoklassniki
Как выбрать стабилизаторы напряжения для газовых котлов Baxi
Многие компании-производители делают продукцию, предназначенную специально для российского рынка, адаптированную к нашим суровым климатическим и бытовым условиям.
То же касается и аппаратов отечественных производителей, но итальянские котлы Baxi часто отказываются работать в России именно из-за проблем с питающим напряжением.
Пользователи отмечают, что эти приборы «капризничают» даже с некоторыми стабилизаторами. Поэтому к выбору защитного регулятора для Baxi следует отнестись внимательно, особенно к рассмотренным далее техническим характеристикам.
Внимание! Сервисные центры, занимающиеся установкой котлов, зачастую предупреждают о необходимости установки стабилизирующего устройства для защиты электроники прибора от повреждения. В случае если оно было вызвано скачком напряжения, в гарантийном обслуживании газового котла может быть отказано.
ogon.guru
для настенного, двухконтурного котла, инверторный стабилизатор, какой выбрать
Содержание:
Большинство современных отопительных котлов представляют собой устройства, работой которых управляет преимущественно электроника, без вмешательства со стороны пользователя. Однако для ее корректного функционирования требуется достаточно мощная и стабильная линия электропитания. Как правило, для работы котла требуется синусоида с напряжением в 220 В, с возможным отклонением не более 5 %. В материале далее мы поговорим о том, как подобрать стабилизатор для котла, чтобы избежать его поломок в результате перепадов напряжения.
Примечательно, что большинство случаев неисправностей с отопительным оборудованием возникает в конце весны – начале лета. Связано это может быть с погодными факторами, например грозовыми дождями, либо с началом сезона строительных работ. Как известно, строительные инструменты, в частности, болгарка, дрель или сварочный аппарат, очень «прожорливы» в потреблении мощности. Они и провоцируют «просадки» напряжения в сети. Поэтому обязательно стоит установить электронный стабилизатор для котла, чтобы защитить его от неприятностей.
Обратите внимание, что можно поставить только стабилизатор для газ котла, включив устройство в сеть, и питая прибор через него. Однако стабилизатор может быть установлен и на всю квартиру. В этом случае проследите, чтобы в одну розетку с котлом не были подключены другие электроприборы. В противном случае для котла понадобится отдельное устройство.
Разновидности стабилизаторов
Наибольшим спросом среди потребителей пользуются такие разновидности устройств:

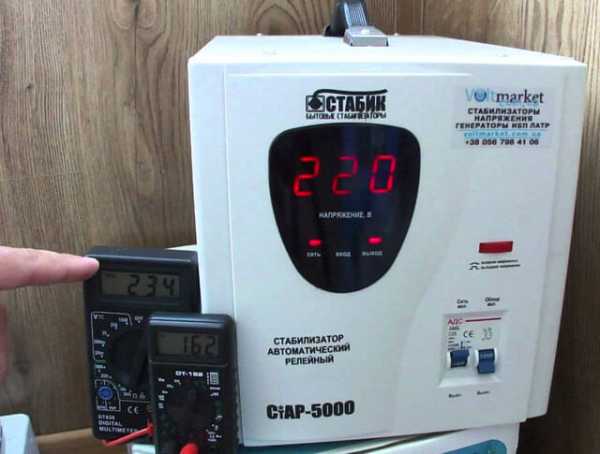

- цифровые, или релейные;
- тиристорные, или электронные;
- электромеханические.
Любой стабилизатор энергии для котла имеет в своей основе автоматический трансформатор. На приборах цифрового или тиристорного типа трансформаторы снабжены определенным количеством обмоток – от 4 до 20. Входное напряжение сглаживается до нужных показателей поочередным подключением и отключением этих обмоток. Чем их больше, тем точнее стабилизация напряжения, так как шаг корректировки меньше.
Что касается разницы в устройстве цифровых и электронных устройств, то она заключается только в типе переключателей. Тиристоры, в отличие от реле, срабатывают намного быстрее. Так что их скорость позволяет более эффективно контролировать работу обмоток и оперировать большим их количеством.
Разбег точности для разных устройств составляет:
- релейные стабилизаторы рассчитаны на 5-8 % точности с разбегом напряжения в пределах 203-237 В;
- тиристорные устройства обеспечивают точность в 2-3 % с разбегом в 214-226 В.
Какой стабилизатор напряжения лучше выбрать
Таким образом, определяясь, какой стабилизатор напряжения лучше для газового котла, выбор нужно сделать в пользу электронного устройства, поскольку оно сможет обеспечить большую стабильность. Примечательно, что такие стабилизаторы работают очень тихо, однако могут довольно ощутимо отразиться на бюджете.
Еще одна разновидность стабилизаторов – электромеханическая – отличается принципом действия. В данном случае по обмотке трансформатора «ходит» съемная угольная щетка или ролик. Они регулируют уровень напряжения. Хотя в данном случае регулирование напряжения происходит более плавно, однако времени на это затрачивается намного больше. Данные устройства могут эффективно работать только, если перепады напряжения в сети находятся в пределах 190-250 В. Замерить скачки напряжения можно тестером. Как правило, минимальные перепады происходят между 19 и 23 часами. А вот максимум угадать сложно.
Что касается цены, то электромеханические стабилизаторы занимают центральное положение между релейными и тиристорными. Помимо медленного реагирования, электромеханический стабилизатор для настенного котла будет нуждаться в периодическом обслуживании, поскольку щетки и ролики постепенно загрязняются и изнашиваются. Кроме того, при их контакте с обмоткой могут возникать искры, так что устанавливать такое оборудование возле газовых котлов нельзя.
Итак, если вы еще не определились, какой стабилизатор выбрать для газового котла, то обратите внимание на электронные приборы, даже если они и дороги. Цифровое оборудование лучше все же применять на других приборах, либо дополнить его on-line бесперебойником.
Есть еще одна разновидность приборов – это инверторный стабилизатор для котла. Принцип его работы заключается в двойном преобразовании. Сначала входящий поток преобразовывается в постоянный ток и накапливается в конденсаторах. Затем ток движется к инвертору, где преобразовывается в переменную синусоиду с частотой в 50 Гц и напряжением 220 В.
Подбираем стабилизатор для газовых котлов отопления
Следующим фактором, который влияет на выбор, является мощность стабилизатора напряжения для газового котла. Показатели мощности самого котла всегда указывают в техпаспорте. Как правило, она не превышает 100-200 Вт. Однако в момент запуска оборудования или его отключения мощность может «прыгнуть» в 4-5 раз. Поэтому паспортные данные нужно умножить на 5, добавить к этой цифре еще 10 % запаса прочности – это и будет необходимая мощность стабилизатора для газового котла.
Еще один момент при выборе электронного или инверторного стабилизатора напряжения для газового котла касается фирмы-производителя. Очень важно, чтобы у бренда была хорошая репутация на рынке и широкий ассортиментный перечень. Обращайте внимание на те модели, которые уже проверены временем, поскольку они гарантированно надежны. А вот с новинками могут быть проблемы – для тестирования нужно много времени.
Проверенные и надежные стабилизаторы производят российские фирмы Прогресс, Лидер и Штиль, украинская продукция представлена маркой Volter, Беларусь выпускает приборы под брендом ЗОРД, а из европейских изделий можно найти бренд Orion.
Определяясь, какой лучше стабилизатор для котла отопления, важно учесть такие технические характеристики:
- Период и скорость реагирования на перепад напряжения в сети. Время на отклик исчисляют в мс, и чем ниже его значение – тем лучше. Для измерения скорости используют единицы В/сек, то есть определяют на сколько Вольт оборудование может изменить напряжение за секунду. В данном случае лучше, если цифра будет выше.
- В каком диапазоне входящего напряжения может работать стабилизатор для газового двухконтурного котла. Имеется в виду минимальное и максимальное напряжение, с которым прибор сможет справиться. Если показатели напряжения в сети выходят за пределы рабочих значений стабилизатора, он отключает электрооборудование до нормализации показателей. Однако для работы газового котла это неприемлемо – в зимнее время отопление может промерзнуть. Чтобы этого избежать, следует замерить тестером наибольшее и наименьшее напряжение в системе, а затем брать прибор с небольшим запасом прочности. Отметим, что чем шире рабочий диапазон стабилизатора, тем он дороже.
- Число степеней коррекции. Эта характеристика важна для определения возможностей электронных и релейных стабилизаторов. В данном случае зависимость такова – чем больше таких степеней, тем точнее напряжение, но и выше цена.
- Тип монтажа. Как правило, стабилизатор напряжения для настенного котла выбирают не слишком мощный. Чаще всего их делают для установки на стену, однако встречаются и напольные модели.
- Рабочая температура. Обычно такие приборы могут исправно работать при температуре в пределах 5-40 ℃, следовательно, устанавливать их нужно в помещении. У моделей, приспособленных для работы снаружи, имеется специальный защитный кожух. Не верьте, если для обычного стабилизатора заявлена отрицательная рабочая температура – это, скорее всего, обман.
Обратите внимание, что маломощный стабилизатор для настенного газового котла предназначен для работы в однофазной сети 220 В. Если же используется трехфазный котел, то и стабилизатор для него нужен трехфазный.
Несколько примеров для подбора стабилизатора
Итак, давайте рассмотрим, какой стабилизатор выбрать для котла на конкретных примерах.
Латвийский бренд «Ресанта» выпускает продукцию в широкой ассортиментной линейке – как электромеханические, так и релейные. Все они довольно надежны в работе с бытовыми приборами. Для подключения котлов можно остановиться на двух моделях – Ресанта АСН – 500/1 – ЭМ и Ресанта АСН – 1000/1 – ЭМ. Рассмотрим их рабочие параметры.
Главный показатель тут «Скорость реагирования», который составляет всего 10 В/с. В условиях, когда напряжение может прыгать на несколько десятков вольт, данный показатель выглядит совсем неубедительно. Следовательно, абсолютную безопасность для газового котла такие приборы обеспечить не могут.
Попробуем подойти с другой стороны и подобрать стабилизатор для двухконтурного котла конкретной модели. Для примера возьмем котел Vaillant turboTEC plus VUW 362-5. Гарантийное обслуживание такого прибора не производится, если он был подключен без стабилизатора – это очень важно уточнять в момент покупки. Если на вашем месте жительства очень часто возникают перепады с подачей электроэнергии и «просадки» напряжения в сети, оптимальным выходом станет установка on-line ИБП с аккумулятором.
Что касается стабилизатора, то для расчета его мощности берем рабочую мощность котла – 175 Вт. Определяем максимальную нагрузку – 175×5=875 Вт и набрасываем 10 % запаса. Получается, что для котла «Vaillant» подойдет стабилизатор, мощностью от 900 Вт.
Для котла Baxi модели LUNA-3 COMFORT 240 i с рабочей мощностью в 80 Вт расчет стабилизатора будет выглядеть так – 80 Вт×5=400 Вт (максимальное значение нагрузки). Выходит, что в данном случае достаточно стабилизатора с небольшой мощностью. Хотя на рынке в основном можно найти приборы с мощностью от 500 Вт. Обратите внимание, что другие модификации данного бренда имеют совсем другие показатели потребляемой мощности. Так что расчет обязательно понадобится в каждом случае.
Советы на примерах конкретных моделей
Обратите внимание, что все газовые котлы с электронной автоматикой очень чувствительны к скачкам напряжения, поэтому им требуется стабилизатор. В некоторых моделях, например у Baxi, есть защитные платы для компенсации напряжения, однако с большими скачками они, как правило, не справляются. Ряд производителей не указывают жесткого требования о наличии стабилизатора, например, фирма «Аристон». Тем не менее, в случае поломки, вам все равно, скорее всего, откажут в гарантийном ремонте из-за несоответствия условий эксплуатации заявленным в техпаспорте значениям.
Для сравнения поговорим о немецком отопительном оборудовании. Например, газовый котел навесного типа Buderus Logamax U052-28. Потребляемая мощность котла составляет 155 Вт при напряжении 220-240 В с частотой в 50 Гц. Обратите внимание, что при поломках в результате подачи напряжения за пределами указанных параметров, ремонт будет считаться не гарантийным. Следовательно, мощность необходимого стабилизатора составит 155 Вт×5=775 Вт плюс небольшой запас, получится от 800 Вт.
С маркой «Висман» дело обстоит примерно также. Производитель не указывает жестких требований о наличии стабилизатора, поскольку в Германии сети работают более стабильно. Так, рабочее напряжение данных котлов составляет 210-230 В при мощности в 130-165 Вт. Следовательно, стабилизатор понадобится с мощностью примерно в 1 кВт или чуть меньше. Чем больше будет запас прочности, тем выше цена прибора.
В завершение
Подводя итог всему сказанному, сделаем вывод, что стабилизатор напряжения для современных газовых котлов нужен всегда, вне зависимости от марки – будь то «Аристон», «Беретта», «Бакси», «Будерус» или «Висман». Кроме того, полную безопасность смогут обеспечить только стабилизаторы на тиристорах, либо же инверторные. Не стоит экономить на стабилизаторе, поскольку без них в первую очередь обычно ломается управляющая плата, в которой заложена половина всей стоимости отопительного котла.
teplospec.com
ИБП для Baxi котлов. Бесперебойник до 24 часов автономии!
Перед покупкой! При выборе ИБП прежде всего необходимо знать полную электрическую мощность системы. Из таблицы ниже Вы можете взять значение мощности для Вашей модели котла Baxi. Однако не забывайте приплюсовать мощности внешних (дополнительных) циркуляционных насосов (если они установлены например на теплых пол).
Таблица соответствия моделей котлов Baxi и их потребляемой мощности.
модель котла Бакси (Baxi) NUVOLA
- NUVOLA-3 Comfort 240 i, 280 i, B40 240 i, B40 280 i – 110 Вт
- NUVOLA-3 Comfort 240 Fi, 280 Fi, 320 Fi, B40 240 Fi, B40 280 Fi – 190 Вт
модель котла Бакси (Baxi) Four Luna
- ECO Four 24, MAIN Four 240, ECO Four 1.24, LUNA-3240 i, ECO Four 1.14, LUNA-31.240 Fi – 80 Вт
- ECO Four 24 F, MAIN Four 240 F, ECO Four 1.24 F, LUNA-3240 Fi, LUNA-31.310 Fi, – 120-130 Вт
Рекомендуемые On-Line комплекты ИБП с АКБ для котлов Baxi
комплекты ИБП до 800Вт с внешними АКБ
ИБП на 24v с двумя внешними АКБ: – оптимальное соотношение цены-надежности-КПД
Инженеры нашей компании создали для Вас уникальную программу подбора модели ИБП для котла и расчета необходимой емкости аккумуляторов. Указав мощность и желаемое время автономии, выводятся все варианты. Воспользоваться автоматизированной системой подбора
Обратите пожалуйста внимание: Какими параметрами должна обладать электросеть, чтобы к ней можно было подключать котел?
Здесь всё стандартно: 220 В, 50 Гц, наличие заземления. В принципе, те же требования, что и при подключении, например, стиральной машины. Заземление должно быть выполнено по всем нормам. Если на нем висит какой-то потенциал, что часто бывает, с этим надо бороться. При отсутствии нормального заземления рекомендуется установить специальный стабилизатор, который обеспечивает отдельную гальваническую развязку. Часто бывает, что потенциал приходит по газовой трубе. Тогда котел необходимо подключать через диэлектрический переходник.
Котлы BAXI устойчиво работают в диапазоне от 170 до 250 В.* При 170 Вт современные модели котлов BAXI выключаются. А при повышении напряжения свыше 250-270 В на плате сгорает защитный элемент («варистор»).**
Сама характеристика электричества в сети – синусоида – должна быть без помех, поэтому использовать блоки бесперебойного питания, предназначенные для компьютерной техники и выдающие спрямленную характеристику тока, не рекомендуется. Многие обслуживающие организации при вводе котлов в эксплуатацию предпочитают дополнительно установить стабилизатор напряжения. Подключать котлы к электросети рекомендуется через отдельный автоматический выключатель. Если котел фаза-зависимый, необходимо обеспечить соответствие фазы и нуля. Эта информация с официального сайта
Прим.* При напряжении 180-170 вольт циркуляционные насосы сильнее греются и срок их службы значительно сокращается.
** “Варистор” – защитный элемент, который сгорая, предотвращает повреждение электроники котла. Меняется варистор только в сервис-центрах Baxi.
Предложенные ниже готовые комплекты подходят для настенных котлов Baxi серий Four, Luna, NUVOLA мощностью потребления 80-135 Вт.
Это только один из множества вариантов обеспечить бесперебойное питание котла. мы индивидуально рассчитываем оптималыные варианты исходя из Ваших данных по мощности и желаемому времени автономии. Как таковых “готовых” комплектов не существует, они собираются из двух основных составляющих:
- ИБП – он отвечает за качество обработки входящего напряжения (в данном случае – это On-Line), за контроль наличия напряжения и своевременность перехода на питание от батарей, за заряд батарей.
- Батарейный блок – он отвечает за время автономной работы, чем больше емкость аккумуляторов в блоке, тем дольше время резерва. От качества самих батарей зависит срок их службы.
Сколько аккумуляторов необходимо покупать и какой емкости ? Кол-во АКБ зависит от выбранной модели ИБП и связано с напряжением инвертора конкретной модели ИБП. К примеру, хорошо зарекомендовавший себя в период “ледяных дождей” ИБП Inelt Monolith K1000 LT требует для своего питания ТРИ АКБ по 12 вольт. Емкость Вы можете просчитать по формуле ниже.
Где: Т– желаемое время автономии системы в часах.
Р – мощность нагрузки (берется из паспорта к котлу или насосу) в ваттах.
N – количество аккумуляторов на котором работает выбранная модель ИБП.
Время автономной работы зависит только от емкости аккумуляторов и их качества и не зависит от производителя, бренда и модели ИБП!
Существует расхождение в данных по времени автономии у каждого производителя с данными, полученными в ходе расчета по вышеуказанной формуле. Объясняется это тем, что в формуле учтены два понижающих коэффициента. Это КПД преобразователя и коэф. глубины разряда. Поэтому расчетное время по данной формуле будет немного меньше, чем в технических описаниях самих ИБП и является более достоверным.
Приведем порядок точного расчета времени автономии к примеру для газового котла BAXI NUVOLA-3 Comfort 240 i. исходные данные паспортная электрическая потребляемая мощность 110 ватт, и необходимо обеспечить бесперебойное питание от ИБП на срок 12 часов.
Согласно формуле расчета емкости аккумуляторов 110Вт умножаем на 12часов, делем на 8.65 = 152,6 а/часов. Это суммарная емкость АКБ. Т.К. ИБП работают от двух или трех АКБ 150 делем на 2= 75 или на 3=50. Итог, выбираем ИБП, работающий от двух АКБ и к нему две АКБ по 75 А/час или ИБП, работающий от трех АКБ и к нему три АКБ по 50 а/час. 50а/час нет, значит близкое 55а/час. Варианты аккумуляторов в таблице ниже. Это не все варианты аккумуляторных батарей, которые есть у нас на складе или доступны к заказу. Если Вы перейдете в раздел АКБ, установите нужный диапазон емкости, то сможете подобрать и другие варианты по цене и качеству.
www.h-energy.ru
Нужен ли стабилизатор для современного газового котла?
Газовые котлы получили широкое распространение в последние годы при организации системы отопления в частных домах и квартирах. Наиболее востребованным считается оборудование европейских и южнокорейских брендов. Такие устройства предполагают наличие электрических систем автоматизации работы и контроля. Котлы отличаются многофункциональностью и эффективностью. Все дорогостоящее обогревательное оборудование работает на основании электрического источника питания. Но в настоящее время в большинстве отечественных жилых помещениях электросети отличаются низким уровнем надежности. Постоянные перепады напряжения могут стать причиной выхода из строя не только автоматики, но и оборудования в целом. Чтобы предупредить возникновение подобных неприятностей, эксперты рекомендуют дополнительно использовать стабилизаторы напряжения.
Определить целесообразность покупки такого прибора можно, внимательно изучив технические параметры обогревательного оборудования. Современные напольные и настенные модели газовых котлов, которые представляет в широком ассортименте специализированный сайт, как правило, могут функционировать при предельном напряжении, достигающем 220 В ± 10%. Иными словами, нижний предел составляет порядка 198 В. Верхнее значение составляет 242 В. Прежде чем покупать стабилизатор, следить за изменениями напряжения в электросети стоит на протяжении суток. Если наблюдаются частые и существенные скачки, не соответствующие нормам, то обойтись без стабилизирующего прибора не удастся.
В некоторых регионах РФ наблюдаются не только изменения напряжения, но и отключения электричества, длящиеся несколько секунд. Чтобы защитить обогревательное оборудование в таких условиях, необходимо приобрести бесперебойник, наделенный функцией стабилизации.
Стабилизаторы, представленные на современном рынке, классифицируются на электромеханические, релейные и симисторные. Первые функционируют по принципу трансформатора. Они имеют наиболее низкую стоимость и невысокий уровень надежности. Релейные модели работают на основании реле. Их цена варьируется в среднем эквиваленте. Наиболее дорогостоящими являются симисторные агрегаты. Многие эксперты оптимальным вариантом считают релейные стабилизаторы. При выборе последних нужно учитывать такие показатели, как мощность, скорость реакции на изменения в сети, диапазон напряжений и прочие моменты.
