Какой терморегулятор лучше механический или электронный

Терморегулятор для теплого пола – какой лучше?

При обустройстве системы отопления в виде обогреваемой напольной поверхности многие сталкиваются с достаточно сложным вопросом, как выбрать терморегулятор для теплого пола. От этого устройства зависит не только качественная и бесперебойная работа системы, но также отсутствие аварийных ситуаций.

Назначение и принцип работы термостата

Перед тем как ответить на вопрос какой терморегулятор выбрать для теплого пола нужно разобраться с его назначением и спецификой работы. Его главная задача – это поддерживание определенной температуры, которая комфорта для людей. Принцип его работы основан на включении системы подогрева при достижении напольной поверхности определенной температуры.

При нагреве пола до заданного значения она отключается. При падении температуры хотя бы на один градус термостат снова включается в работу. Это небольшое устройство не только поддерживает поверхность пола на одном температурном уровне, но при этом экономит электроэнергию.

Поддерживание определенной температуры – это не единственная цель работы терморегулятора. С его помощью хозяин может обогреть все помещение при отключении центрального отопления или в холодные зимы, когда батареи с нагревом воздуха в комнате не справляются.

Разновидности термостатов

При обустройстве обогреваемой напольной поверхности кроме выбора его типа, труб и финишной отделки многие сталкиваются с необходимостью купить терморегулятор для теплого пола. Какой лучше? Сегодня существует несколько разновидностей, обладающих своими характеристиками:

  • Электронно-механические. Температуру можно изменять с помощью вращения специального круглого регулятора. Его главным преимуществами является легкость в использовании, отсутствие поломок и низкая стоимость;
  • Электронные. Эти разновидности имеют дисплей, а регуляция температурного режима осуществляется при помощи специальных кнопок. Достаточно удобны с эксплуатации, относятся к среднему ценовому сегменту;
  • Программируемые. Самые сложные и функциональные – это модели, которые имеют возможность запрограммировать определенный температурный режим. Эта функция позволяет подогревать пол утром и вечером в будние дни, а также снижать температуру днем, когда все на работе. Пользователь самостоятельно может выставлять любой необходимый режим. Эти устройства самые сложные, дорогостоящие и чаще выходят из строя.

Все термостаты могут иметь разные датчики контроля температурного режима (инфракрасные, простые, двойные), а также конфигурацию – встраиваемую в стену или накладную. Но для правильной и бесперебойной работы они требуют профессионального подключения. Доверить установку стоит только квалифицированным специалистам с большим опытом работы.

Как выбрать терморегулятор для теплого пола?

Вы решили купить терморегулятор для теплого пола. Какой лучше? Для его выбора необходимо руководствоваться следующими критериями:

  • Количество функций. Чем больше режимов работы предусмотрено в термостате, то тем больше возможностей для регулирования температурного режима получит владелец;
  • Удобство использования. Особенно важно обращать внимание на этот критерий, если устройством будут пользоваться подростки или люди зрелого возраста. Они должны быть легки в управлении и интуитивно понятны;
  • Способ установки. Термостат может быть вмонтирован внутрь стены или наложен на нее как розетка. Выбор определенного варианта завит от стилистики интерьера;
  • Мощность. Подбирать прибор по этому критерию необходимо в соответствии с системой теплого пола, поскольку электрические, водяные и пленочные требуют разной мощности;
  • Тип управления. По этому критерию следует выбирать термостат в соответствии со своими личными предпочтениями. Механические самые простые и долговечные, но они не дают таких возможностей, как программируемые. Существуют также модели, которыми можно управлять с использованием пульта ДУ.

Поскольку термостат – это достаточно сложный прибор, от которого зависит безопасность в доме, то к его выбору нужно подойти максимально ответственно. Не стоит останавливать свой выбор на дешевых моделях, поскольку они могут быстро выйти из строя. Лучше приобретать продукцию от проверенных и надежных брендов. Лидерами этого сегмента рынка являются компании Uriel Elektronics, Devi, Energy и Legrand.

При ремонте своей квартиры и обустройстве подогреваемой напольной поверхности многие сталкиваются с еще одним непростым выбором, а именно трубы для теплого пола – какие лучше и эффективнее справляются со своей задачей? Сегодня на рынке представлено несколько вариантов – металлические, медные, полимерные, поэтому их покупка не представит труда.

Терморегулятор для теплого пола обеспечит комфортные условия и снизит затраты на электроэнергию

Терморегулятор для теплого пола – специальный прибор, который позволяет контролировать и регулировать степень нагрева не только пола, но также воздуха в квартире.

Обычно терморегуляторы ставятся в каждом помещении, где монтируется теплый пол: термостат отвечает за поддержание нужной вам температуры в данной конкретной спальне, гостиной или ванной комнате.

Но бывают многоканальные приборы, то есть в одном корпусе объединяют два одноканальных регулятора, либо один двухканальный, и каждый сепаратно контролирует свою зону обогрева.

Какие функции может выполнять терморегулятор

Основная функция регулятора теплого пола — поддержание заданной температуры, поэтому он:

  • Включает и выключает подогрев по мере изменений температуры пола с учетом или без учета температуры воздуха в данном помещении
  • Включает экономный режим нагрева ночью или во время отсутствия жильцов
  • Включает или отключает систему в заданное время

На использование с каким теплым полом рассчитаны термостаты?

Для всех систем теплого пола – пленочных и электрических, будь то маты или уложенный кабель, подходят практически все виды выпускаемых термостатов. Они универсальны, независимо от типа и способа управления.

Поэтому при выборе нагревательного кабеля или мата одной фирмы совсем не обязательно покупать термостат той же марки.

Для водяного теплого пола также применяются терморегуляторы, но параметры задаются для всего контура, а не каждой комнаты по отдельности.

Другая необходимая вещь — демпферная лента для теплого пола. Она компенсирует тепловое расширение стяжки и не допустит деформации финишного покрытия.

Если этим покрытием будет плитка, тогда наши советы по выбору плиточного клея для теплого пола будут вам полезны

Внешний вид и классификация

На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.

Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.

Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.

Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.

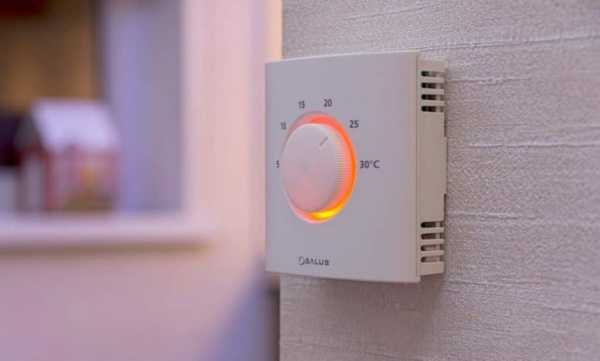

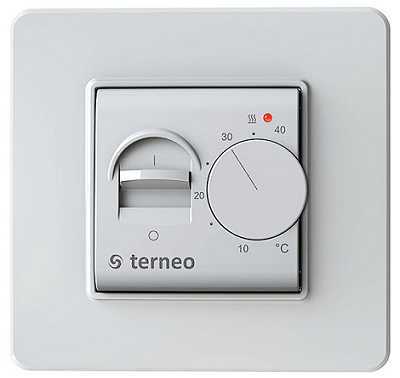

Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.

Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только прикосновением можно проверить, работает ли система.

Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.

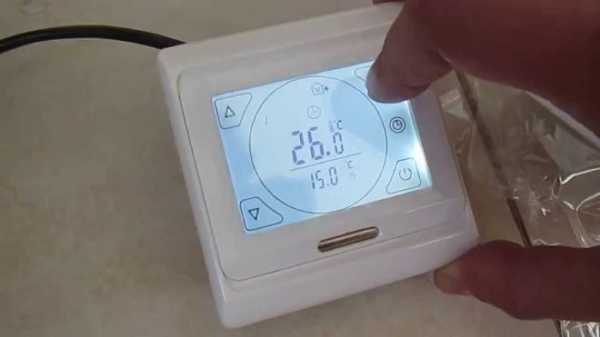

На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.

В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.

Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.

Инфракрасные датчики хороши тем, что их не обязательно крепить на полу — можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.

Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.). а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.

  • по методу установки — внутренние и внешние,
  • по «начинке» — цифровые и аналоговые.

Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.

Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.

Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.

Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.

Может ли работать теплый пол без терморегулятора?

Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.

Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.

Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.

Экономичность терморегулятора

Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.

Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.

В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.

Чем больше параметров задействовано, тем большую, экономию электроэнергии можно получить.

Исследования показали, что терморегуляторы дают разную экономию:

  • Непрограммируемые — до 30%,
  • Программируемые — до 70%.

Основные критерии выбора

Некоторые производители продают терморегулятор в комплекте с теплым полом.

Понятно, что в комплект идут далеко не самые сложные модели прибора, имеющие минимальное число функций и небольшую стоимость. Но вполне может быть, что вам этого будет достаточно, если обогреваемая площадь невелика.

При необходимости выбрать другой прибор, полезно учитывать несколько его параметров:

  1. Технические характеристики:
    • механика или электроника, либо программируемая электроника,
    • выносные или встроенные датчики,
    • датчики температуры пола или воздуха по отдельности или совместно.
  1. Мощность прибора.

На приборе указана максимальная мощность теплого пола, на которую он рассчитан.

Но на деле следует покупать прибор, рассчитанный на большую нагрузку, чем теплый пол в помещении. Превышение должно составлять 15-20%, тогда прибор будет работать достаточно долго.

При очень больших помещениях теплый пол настилается отдельными блоками, каждый из которых подключается к своему термостату.

  1. Способ установки:
    • Накладные — укрепляются в специальный короб на стене, подходят для всех типов стен.
    • Встраиваемые: для них следует проштробить канавки для сокрытия проводов и просверлить отверстие для установки монтажной коробки для крепления прибора. Не используются в деревянных домах.
    • Для подключения с DIN-рейки: эти термостаты устанавливаются в панели распределительного щитка.
  1. Дизайн, оформление:
    • форма, цвет – выбор настолько велик, что трудно давать рекомендации.
  1. Число каналов:
    • один прибор контролирует два помещения — необходимо соблюдать ряд условий,
    • два одноканальных прибора в одной коробке,
    • один двухзонный терморегулятор.
  1. Управление и программирование
    • В зависимости от возраста пользователей и их запросов, а также режима теплообмена можно найти соответствующий по уровню сложности прибор.

Место для установки терморегулятора определяется заранее, исходя их мощности теплого пола и самого прибора.

Как подключить теплый пол к терморегулятору?

Иногда подключение производят непосредственно к электрощиту, в таком случае для него должен быть установлен выключатель-автомат — при мощности более 2 КВт.

Чаще подключают термостат через сетевую розетку, принимая в расчет общее количество работающих от нее электроприборов.

Обычно прибор располагается в 80-90 см от пола, но если используются датчики воздуха, не важно, отдельно или в паре с датчиком пола, то установку следует проводить согласно инструкции и на той высоте, которая рекомендована производителем.

Датчик пола обычно располагается на расстоянии 50-60 см от стены, на которой размещен терморегулятор.

Его помещают в гофрированную или монтажную трубку для защиты от возможных повреждений и легкой его замены при необходимости.

При установке пленочного пола для датчика делается углубление в полу на толщину трубки, в которой датчик располагается, чтобы он не поднимался над общим уровнем.

Этапы установки терморегулятора, после того, как вы определились с местом:

  • Монтируем коммутационную коробку под терморегулятор, если он не накладной.
  • Делаем штробу в стене и полу.
  • Подводим провода электропитания к коробке и проверяем тестером подачу напряжения.
  • Подводим провод от датчика через гофротрубу и штробу к коробке термостата.
  • Подсоединяем провода согласно схеме.
  • Ставим термостат на место установки.
  • Закрепляем наружную панель и крышку термостата.

Сравнение терморегуляторов: цены и производители

Купить терморегулятор не сложно, главное – разобраться, что именно требуется и насколько легко им пользоваться.

Если нужно приобрести самый простой механический прибор, дешевый и надежный, стоит присмотреться к продукции немецкой фирмы EBERLE.

Программируемые электронные термостаты от немецкой же фирмы LEGRAND относятся к числу «популярных из дорогих».

Отдельно стоит незнающий аналогов прибор двух-зонального спектра действия ТР 730 от «Национального комфорта», сравнительно недорогой и очень современный.

Отечественная разработка программируемого электронного термостата G2R S803PE от ООО «Джитуар» не уступает европейским аналогам, но гораздо дешевле по строимости.

Сравнительный обзор терморегуляторов заслуживает отдельного рассмотрения, выбор их действительно широк. Одно перечисление фирм-производителей по рейтингу продаж займет много времени:

  • Teplotex, OJETR, DEVI,
  • Теплолюкс, Thermoreg, Warmehaus,
  • TermoDAR, Aura, Priotherm

У всех этих приборов рейтинг выше 70%.

Ниже приводится таблица со случайно выбранными моделями терморегуляторов для теплого пола для сравнения цен на них:

Выбор и установка терморегулятора для теплого пола

Терморегуляторы для теплого пола позволяют контролировать уровень нагрева помещения. Датчики устанавливаются в каждом помещении отдельно или объединяются в одном корпусе, но осуществляют контроль над отведенным для него участком.

Теплый пол может работать и без регулятора температуры, но это приведет к порче напольного покрытия и пересушиванию воздуха в помещении. В этой статье рассмотрим, как выбрать терморегулятор для теплого пола, виды, функции, достоинства и недостатки, способы монтажа своими руками.

Виды терморегуляторов

Без терморегулятора невозможно отрегулировать температуру нагрева помещения.

Классификация терморегуляторов для теплого пола:

  1. Современный программируемый термостат для теплого пола способен контролировать заданные параметры температуры и выполнять набор программ. Например, включение и выключение в определенное время (к приходу хозяев с работы), экономичный обогрев ночью и во время отсутствия жильцов.
  2. Электронно-цифровой датчик поддерживает заданную температуру в помещении, управляется при помощи сенсорного экрана или кнопок на корпусе.
  3. Электронно-механический выполнен по принципу регулятора в утюге. С помощью колесика устанавливается заданная температура, которая поддерживается при включенной системе.

Датчик можно установить внутри помещения или снаружи

Термодатчик для теплого пола может монтироваться внутри помещения или снаружи. Нельзя устанавливать в комнатах с повышенной влажностью.

Если теплый пол используется, как основной отопительный прибор, то лучше выбирать термостаты, которые регулируют степень нагрева воздуха в помещении.

Но если на полу уложено покрытие, которое боится перегрева, тогда нужно использовать датчик нагрева пола.

Для системы обогрева, которая используется, как основная, лучше всего применять устройства с возможностью подключения двух датчиков.

Принцип работы

Терморегулятор поддерживает установленные параметры обогрева

Терморегулятор для теплого пола представляет собой электрический прибор, требующий подключения к нагревательной системе, термодатчику и электрической сети.

Работает по принципу:

  • принимает от термодатчика параметры температуры нагрева пола или воздуха;
  • сравнивает с данными, выставленными в настройках;
  • при превышении заданной температуры отключает систему обогрева;
  • если температура ниже, чем заданная, включает систему.

На показания температуры влияет вид напольного покрытия.

Но что обратить внимание при выборе прибора

Рассмотрим, какой терморегулятор выбрать для теплого пола.

Практически все датчики подходят для регулировки работы любого вида обогревательных элементов: кабельного и инфракрасного теплого пола.

Можно выбирать систему нагревательных элементов и датчик от разных производителей.

  1. Покупать регулятор температуры для монтажа теплого пола нужно с запасом от указанной в инструкции мощности на 10-20%. В помещениях с большой площадью обогревательные элементы укладываются отдельными блоками, каждый из них подключается к своему датчику.

Ищите удобный регулятор

  • В комплекте с нагревательными элементами чаще всего идет более простой регулятор, не всегда отвечающий требованиям владельцев. Можно приобрести электронный терморегулятор с наиболее подходящими для вас характеристиками, например, датчики, контролирующие температуру пола и воздуха по отдельности или одновременно.
  • Обращаем внимание на количество каналов: один прибор контролирует только одно помещение или несколько комнат; в одном корпусе размещены два одноканальных датчика.
  • Для помещений небольшой площади лучше выбрать более простую механическую или электронную модель. При выборе рекомендуется посоветоваться со специалистами, которые подскажут, какой регулятор для теплого пола лучше приобрести.

    Инструкции по самостоятельной установке терморегулятора можно найти в интернете

    Для установки термостата лучше пригласить электрика. Если решили выполнить монтаж своими руками, нужно хорошо изучить инструкцию, которая прилагается к прибору.

    Часто на корпусе устройства зарисована схема подключения. Подключение происходит одинаково, независимо от того кабельный или инфракрасный теплый пол. Для водяной системы обогрева подключение датчика возможно, но он будет регулировать температуру нагрева всей системы.

    Подготовительные работы

    Устанавливайте датчики рядом с электророзеткой

    Сначала подготавливаем место для монтажа регулятора температуры. Желательно, чтобы рядом находилась розетка, поскольку это облегчит процесс подведения электричества. Стандартная высота размещения прибора на расстоянии от 600 мм до 1 м от пола.

    В стене необходимо сделать отверстие по размеру корпуса термостата. Выпускаются накладные датчики, которые закрепляются на стене, но смотрятся они менее эстетично.

    Затем штробим от места расположения коробки к полу отверстие для укладки кабеля.

    Установка датчиков

    Управление работой обогревательных элементов теплых полов происходит при помощи датчиков температуры пола или воздуха. Гофрированная труба с датчиком температуры пола закрывается заглушкой во избежание попадания цементного раствора. Устанавливается она между нагревательными элементами на расстоянии до 1 м от регулятора нагрева. Подробности монтажа смотрите в этом видео:

    Терморегулятор приобретается в комплекте с датчиком температуры.

    Подключение термостата

    Подключение осуществляется одинаковым способом как для кабельного, так и инфракрасного теплого пола. Терморегулятор подключаем согласно схеме.

    Находим кабель с фазой черного или коричневого цвета, напряжение проверяем тестером. Нулевой кабель обычно синего цвета. Разница между ним и фазой составляет 220 В. Подсоединяем кабели к устройству.

    • L–фаза коричневого, черного, белого цвета;
    • N–ноль синего цвета;
    • заземляющий кабель, как правило, зеленый, желтый или в комбинации этих оттенков.

    1. К гнезду № 1 присоединяем фазу.
    2. К контакту № 2 подводим нулевой кабель.
    3. Греющий провод подсоединяем к контактам № 3, 4.
    4. К гнезду № 3 ведем ноль, к № 4—фазу.
    5. Через контакты № 6, 7 подводим датчик регулировки температуры без соблюдения полярности.

    Теперь можно подключать терморегулятор для пола, укладываем его в гофрированную трубу для защиты от повреждений так, чтобы он адекватно передавал данные нагрева. Кабели термодатчика подключаем к термостату.

    Подключение одножильного греющего кабеля

    Под изоляцией одножильного кабеля проходят два провода. Первый проводит ток (белого цвета), второй выполняет функцию заземления (зеленый). Подробнее о подключении кабелей смотрите в этом полезном видео:

    Схема подключения одножильного кабеля:

    1. К контактам № 3, 4 подводим токопроводящий провод.
    2. К контакту № 5 подсоединяем заземляющий кабель.

    На этапе проектирования, составляя схему раскладки обогревательных элементов, нужно учесть, что одножильный греющий кабель подключают к терморегулятору с двух концов.

    Подключение двужильного греющего кабеля

    При подключении понадобится клемма для заземляющего кабеля. Если она не включена в комплект, нужно будет купить ее отдельно.

    Устройство двужильного и одножильного кабелей

    Под изоляцией двужильного кабеля проходят два токопроводящих провода и один заземляющий.

    Схема подключения двужильного кабеля:

    1. Коричневый провод с фазой подсоединяем к контакту № 3.
    2. Нулевой синий провод соединяем с гнездом № 4.
    3. Зеленый заземляющий провод соединяем с контактом № 5.

    Двужильный кабель более легко подсоединять, так как он не требует подключения с двух концов.

    Проверка работоспособности системы

    Выбранный датчик с терморегулятором устанавливаем в корпус очень аккуратно, чтобы не повредить комплектующие элементы. Закрываем крышкой. Проверяем работоспособность:

    1. Устанавливаем минимальную температуру нагрева. При переключении на максимальную температуру теплого пола должен послышаться щелчок.
    2. На программируемых теплых полах с терморегулятором устанавливаем время включения и выключения системы, задаем температуру. В течение суток следим за выполнением заданной программы.

    Включать систему теплых полов можно только после полного высыхания стяжки.

    Инфракрасный теплый пол чаще всего используется для локального обогрева. Кабельный электрический и водяной пол используют, как основной элемент отопительной системы. Выбирая обогревательные элементы и датчик с терморегулятором, нужно учесть параметры отапливаемого помещения и требования к функциональности системы.

    Устройство карбонового теплого пола

    Использование программируемого регулятора теплого пола

    Технология устройства электрического теплого пола

    Подключение теплого пола без терморегулятора

    Устройство теплого пола в ванной от отопления

    Установка смесителя для теплого водяного пола

    Источники: http://expert-byt.ru/termoregulyator-dlya-teplogo-pola-kakoj-luchshe/, http://nastilaem.com/termoregulyator-dlya-teplogo-pola.html, http://gurupola.ru/teplye-poly/termoregulyator.html

    teplosten24.ru

    Терморегулятор для теплого пола какой лучше выбрать

    Содержание:
    1. Как выбрать терморегулятор для теплого пола
    2. Механический терморегулятор
    3. Электронный терморегулятор
    4. Программируемый терморегулятор
    5. Терморегулятор для электрического теплого пола
    6. Монтаж терморегулятора
    7. Настройка терморегулятора

    Для управления современными системами отопления, способными поддерживать постоянную комфортную температуру, используется терморегулятор для теплого пола. Совместно с выносным датчиком температуры он контролирует и регулирует не только нагрев самих полов, но и воздуха в данном пространстве. Терморегуляторы могут быть установлены в каждом помещении, где имеются теплые полы и регулируют степень обогрева в каждом из них. Некоторые модели оборудуются сенсорным управлением, дополнительными температурными датчиками, могут программироваться на различные температурные значения в то или иное время суток или дни недели.




    Как выбрать терморегулятор для теплого пола

    Нормальная эксплуатация теплого пола невозможна без терморегулятора, позволяющего сэкономить значительное количество энергии и денежных средств. При выполнении поставленных задач этот прибор всего лишь осуществляет включение и выключение подогрева в установленный промежуток времени или в соответствии с показаниями термометра. При выборе терморегулятора необходимо обязательно учитывать его мощность, которая должна соответствовать мощности теплого пола.

    От работы терморегулятора во многим зависит создание наиболее комфортных условий в помещении, а также сохранность напольного покрытия. При слишком высокой температуре покрытие полов может деформироваться, растрескаться и потерять свои качества. Поэтому какой терморегулятор для теплого пола лучше выбрать является важным вопросом при устройстве систем обогрева.

    Среди огромного количества моделей и конструкций терморегуляторов, специалисты выделяют несколько основных групп:

    • Приборы, обеспечивающие экономичный режим работы, позволяющие снизить расход электроэнергии при отсутствии хозяев. В это время происходит снижение мощности обогрева на несколько градусов.
    • Модели с программируемым таймером, позволяющим задавать любые временные промежутки, в течение которых помещение будет обогреваться с заданной интенсивностью. Все команды с таймера передаются на терморегулятор, который, в свою очередь, поддерживает необходимый уровень температуры.
    • Существуют высокоинтеллектуальные конструкции, где могут программироваться и задаваться целые режимы работы, при которых чередуются периоды обогрева и экономии. Команда от прибора поступает непосредственно к нагревательному элементу в установленное время в зависимости от внешних факторов и заданных установок.
    • Терморегуляторы с использованием встроенного ограничителя, представляющего собой специальный датчик, защищающий от перегрева напольное покрытие и сам нагревательный элемент. Такие приборы наиболее эффективны для ламината, который не должен нагреваться свыше 260С. В противном случае начнется выделение вредных токсических веществ.

    Выбор терморегулятора для конкретного помещения зависит от его площади. В маленькую комнату будет достаточно обычного прибора без программирования и установок. Использование более сложных программируемых устройств лучше всего подходит для просторных помещений. Чаще всего в таких случаях используются электронные термостаты с датчиками температуры, установленными внутри пола.




    Механический терморегулятор для теплого пола

    К наиболее простейшим устройствам относятся комнатные механические терморегуляторы, оборудованные панелью ручного управления. Данная панель в большинстве моделей выполнена в виде поворотного регулятора, по кругу которого нанесена температурная шкала. Включение и выключение прибора осуществляется с помощью специальной клавиши.

    При решении вопроса какой терморегулятор выбрать для теплого пола, необходимо учитывать отсутствие в механических устройствах какой-либо электроники. Для работы этих приборов не требуется электрическая энергия, хотя у многих моделей на панелях имеются световые индикаторы, сигнализирующие о состоянии процесса нагрева. Некоторые конструкции оборудованы механическим таймером, устанавливающим время работы теплых полов в определенное время.

    Температуру воздуха в помещении измеряет специальный встроенный датчик температуры для терморегулятора теплого пола, работа которого основана на свойствах газов или биметаллических элементов. Под действием окружающей среды они способны изменять объем или форму. То есть, при достижении нужной температуры, электрическая цепь начинает замыкаться или размыкаться. При этом температура самих нагревательных элементов не контролируется.

    Таким образом, механическое регулирующее устройство способно поддерживать нужную температуру пока оно не будет выключено. В случае необходимости достаточно вновь включить терморегулятор и подождать нагрева элементов теплого пола.




    Электронный терморегулятор для теплого пола

    Наиболее широкое распространение получили не программируемые электронные терморегуляторы, позволяющие контролировать уровень температуры с точностью до 0,5 градуса.

    На жидкокристаллическом дисплее устройства отображается значение текущей и установленной температуры пола, а также температура воздуха в помещении. Кроме того, на экране появляется специальный символ, когда система обогрева находится во включенном состоянии. Периодически выводятся различные виды технических сообщений, символика, указывающая на неисправности в системе теплых полов. Данная функция позволяет выполнить диагностику в электронных терморегуляторах. Непосредственное управление прибором осуществляется тремя небольшими клавишами, расположенными на внешней панели.

    Электропитание к нагревательным элементам подается так же, как и механическими терморегуляторами. Нужно учитывать, что электронное устройство может постоянно менять циклы включения и выключения, что позволяет экономить около 30%. Его работа будет продолжаться до тех пор, пока теплые полы не будут принудительно отключены хозяевами.




    Программируемый терморегулятор для теплого пола

    При отоплении больших площадей большое значение приобретает экономия электроэнергии, особенно при использовании теплых полов. Данная проблема легко решается с помощью программируемого терморегулятора, используемого не только с кабельными, но и пленочными системами.

    Работа программируемых терморегуляторов осуществляется по тем же схемам, что и в обычных электронных приборах. Принципиальным отличием является возможность настройки режимов работы в соответствии с календарем. В этом случае все необходимые интервалы времени и температурные значения задаются на каждый день недели, что приводит к снижению расхода электричества до 70%.

    Для этого назначаются периоды, когда теплые полы должны работать на полную мощность или, наоборот, отключаться на определенное время. Все регулировочные процессы происходят автоматически, после всех необходимых настроек. Например, отдельно настраиваются дни с понедельника по пятницу и в субботу и воскресенье. Цикл будет постоянно повторяться вплоть до изменения настроек.




    Терморегулятор для электрического теплого пола

    Терморегуляторы или термостаты оснащены температурным датчиком, что позволяет поддерживать заданную температуру за счет периодического включения и выключения цепи. Точно так же работает и терморегулятор для инфракрасного теплого пола, функционирующего от электрической сети.

    В большинстве случаев теплые полы изначально укомплектованы термостатами. Если такие приборы отсутствуют в комплекте, их можно подобрать индивидуально, поскольку все они стандартизированы и подходят ко всем электрическим системам теплых полов.

    Стандартные комнатные устройства обладают мощностью 3-3,5 кВт и рассчитаны на ток в 16 ампер. Если мощность полов выше мощности терморегулятора, подключение должно выполняться только с помощью контактора. Каждый прибор оснащается двумя датчиками температуры – внутренним и внешним. Первый измеряет температуру полов, а второй – температуру воздуха в помещении.

    Для того чтобы выбрать лучший терморегулятор для теплого пола, необходимо руководствоваться определенными критериями. В первую очередь должно учитываться значение максимальной мощности пола. В противном случае, недостаток мощности вызовет падение температуры нагрева кабеля. В случае необходимости приборы подключаются в единую сеть и свободно обеспечивают общую мощность свыше 3 киловатт. Их установка осуществляется по отдельности в разных концах помещения.

    Другим фактором является тип монтажа, то есть, регуляторы могут быть накладными или встраиваемыми в стену. Особенности монтажа каждого устройства отражаются в руководстве по эксплуатации. При выборе следует учитывать и тип управления. Например, самыми точными считаются устройства, одновременно оборудованные встроенными и выносными датчиками. Большое значение придается функциональности и удобству эксплуатации.




    Как установить терморегулятор для теплого пола

    Перед установкой прибора нужно обязательно ознакомиться с прилагаемой инструкцией по эксплуатации. В ней указан порядок снятия лицевой панели, то есть панели управления. Данную процедуру нужно проводить правильно, в противном случае прибор станет непригоден к работе. Для встроенный моделей подготавливается углубление, куда вставляется монтажная коробка. Термостат рекомендуется располагать поблизости от розеток на высоте от пола 0,6-1,0 м. Перед началом работ домашняя сеть должна быть обесточена.

    Монтаж терморегулятора теплого пола начинается с подводки питающих проводов к монтажной коробке. Далее между терморегулятором и нагревательным элементом подключается температурный датчик, который укладывается в гофрированную трубу.

    Соединение проводов с термостатом должно выполняться по установленной схеме подключения. Фазный и нулевой провода подключаются в соответствующие клеммы, а провода от датчика подключаются в отдельные гнезда с надписью sensor. Сам прибор аккуратно помещается в монтажную коробку. Если имеются помехи в виде проводов или гофрированных трубок, их нужно устранить. Терморегулятор располагается ровно по уровню. После этого панель управления устанавливается на свое место и закрепляется винтами.




    Настройка терморегулятора теплого пола

    Различные модели терморегуляторов могут работать в ручном и автоматическом режиме. Данный фактор нужно учитывать при выборе терморегулятора для теплого пола. От этого зависят и все необходимые регулировки. Выставляются часы и дни недели, а также выполняется углубленная настройка и калибровка. При необходимости один из датчиков температуры можно отключить.

    Все действия по регулировке подробно описываются в руководстве по эксплуатации. Отдельно выполняется блокировка от детей, которые могут из любопытства нечаянно сбить настройки. Для этого предусмотрено одновременное нажатие клавиш «вверх» и «вниз». Разблокировать терморегулятор нужно этими же клавишами.

    electric-220.ru

    Какой терморегулятор выбрать для теплого пола: обзор моделей

    Каждый, кто решил установить в своем жилище теплые полы, задается вопросом: какой терморегулятор для теплого пола лучше выбрать. Для решения этого вопроса, необходимо знать на какие ключевые моменты обращать внимание при выборе, какие основные типы терморегуляторов существуют, плюсы и минусы встроенного и выносного термодатчиков.

    Классификация терморегуляторов для теплого пола

    Современные изготовители оборудования для теплых полов готовы предоставить своим потребителям большой выбор различных терморегуляторов.

    Но все, существующие на сегодняшний день, терморегуляторы можно разделить на:

    • механические;
    • программируемые;
    • цифровые.

    Механический терморегулятор

    Механический терморегулятор

    Эта модель может быть представлена простым смесительным узлом на трехходовом клапане или электромеханическим устройством. Этот образец является самым простым по своему устройству и применению, и способен только поддерживать температуру, заданную на шкале.

    Встроенный трехходовой клапан используется в случаях установки теплого пола с водяной разводкой. В его задачу входит регулирование холодного и горячего водных потоков, смешивание их и подача воды заданной температуры в систему труб, предназначенную для подогрева поверхности пола. Недостатком этого устройства является то, что для его установки требуется отдельный рукав водонагревательной системы.

    В электромеханических термостатах параметры необходимой температуры выставляются вручную. Управление температурными параметрами на нем происходит за счет перемены напряжения в нагревательных элементах системы.

    К преимуществам механического терморегулятора можно отнести:

    • низкая стоимость;
    • отсутствие потребности в источнике электроэнергии.

    К недостаткам относятся следующие факторы:

    • относительно недолгий срок службы;
    • повышенная инерционность.

    Цифровой электронный терморегулятор

    Эта модель по принципу функционирования имеет сходство с механическим терморегулятором. Отличительной особенностью является наличие дисплея в цифровом формате, отображающего показания температуры. Параметры ее задаются в режиме ручного ввода.

    К преимуществам данной модели можно отнести следующие факторы:

    • потенциальная возможность подсоединения к другим системам управления;
    • беспрецедентная гибкость программы регулирования;
    • возможность дистанционного управления.

    К недостаткам данной модели можно отнести только высокий ценовой порог и вероятные затруднения при самостоятельном программировании.

    Программируемый терморегулятор

    Программируемый терморегулятор

    Эта модель терморегулятора, в отличие от предыдущей, позволяет не только установить и поддерживать заданный температурный режим, но и запрограммировать его изменения от одного дня до целого года. Он, например, допускает введение различных показателей степени нагрева поверхности пола отдельно для дня и ночи.

    Такой терморегулятор позволяет запрограммировать отключение подогрева пола в отсутствие хозяев дома или увеличение температуры в системе при похолодании снаружи.


    К преимуществам данного устройства можно отнести:
    • экономное использование электроэнергии;
    • безопасность – достигнув заданного температурного предела, регулятор автоматически отключается;
    • возможность многозадачного программирования.

    К недостаткам данного прибора относятся:

    • сложность и дороговизна установки;
    • высокая стоимость.

    Основные критерии выбора

    Выбирая модель нового терморегулятора, необходимо обратить внимание на некоторые ключевые моменты:

    • выбор конфигурации прибора зависит от предпочтений потребителя и его финансовых возможностей – механический, программируемый или цифровой;
    • подбор для конкретной ситуации выносного либо встроенного датчика;
    • мощность приобретаемого прибора должна превышать мощность системы теплого пола на 15-20 %, это послужит гарантом продолжительного срока службы терморегулятора;
    • метод установки накладных приборов отличаются от встраиваемых;
    • выбор внешнего дизайна и цветового решения остаются за потребителем;
    • не каждый пользователь в состоянии разобраться в сложных инструкциях по программированию прибора.

    Ниже представлена таблица, демонстрирующая некоторые технические характеристики популярных моделей терморегуляторов.

    ПроизводительМодельТипМонтажДатчик
    Фирма «Теплолюкс» Roomstat ТР 520 Электронный, программируемый Встраиваемый Для пола
    Фирма «Национальный комфорт» ТР 730 Цифровой Встраиваемый Для пола
    Фирма «Eberle» RTR-E 6121 Механический Встраиваемый Для пола
    Фирма «Devireg» Д-535 ELKO Электронный Встраиваемый Для пола и воздуха

    Какие бывают датчики?

    Датчики, тестирующие температурные показания, подразделяются на две категории:

    1. Двухуровневый датчик, считается более экономичным, благодаря контролю температурных показателей и самого пола, и воздушного пространства в комнате. В случае достижения одного из датчиков заданного предела, он срабатывает на отключение.
    2. Инфракрасный датчик, обладает способностью передавать информацию на расстоянии. Его, как правило, используются в комнатах с повышенной влажностью, где сам термостат может быть расположен в другом месте и не подвергаться негативному влиянию высокой влажности.

    Конструкция датчика включает в себя чувствительный элемент и схему сигнальных преобразователей. Существует несколько типов датчиков.

    Подразделение происходит по виду сигнала, передающегося контрольному блоку, и представлено тремя типами:

    • аналоговый датчик;
    • цифровой датчик;
    • комбинированный датчик.

    Принцип работы аналогового базируется на соответствии определенного параметра температуры определенному электрическому параметру. То есть, при достижении в отопительной системе какой-то пограничной температуры датчик выдает определенный электросигнал.

    Принцип работы цифрового датчика основан на чередовании импульсов амплитуд и пауз между амплитудами

    Преобразователь комбинированного вида, делающий датчик универсальным и позволяющий ему работать с любыми устройствами, выдает на выходе цифровые и аналоговые сигналы.

    По принципу расположения, датчик может иметь встроенную схему (объединенным в один корпус с контролирующей и управляющей системой) или выносную (соединенным кабелем с контрольным устройством).

    Экономичность терморегулятора

    В маленьких помещениях, например, в ванной, как правило, хороши терморегуляторы для теплого пола механические или электронные с минимальным набором функций.

    В больших, напротив, наибольший эффект будет достигнут при установке программируемого терморегулятора, позволяющего внедрить гибкий режим в работу обогревающей системы.

    Практика показывает, что программируемые терморегуляторы способны сэкономить до 65 % затрат на электроэнергию, используемую на систему теплых полов.

    expertvybor.ru

    Как выбрать терморегулятор для теплого пола среди огромной массы предложений

    Терморегулятор для теплого пола – специальный прибор, который позволяет контролировать и регулировать степень нагрева не только пола, но также воздуха в квартире.

    Обычно терморегуляторы ставятся в каждом помещении, где монтируется теплый пол: термостат отвечает за поддержание нужной вам температуры в данной конкретной спальне, гостиной или ванной комнате.

    Но бывают многоканальные приборы, то есть в одном корпусе объединяют два одноканальных регулятора, либо один двухканальный, и каждый сепаратно контролирует свою зону обогрева.

    Какие функции может выполнять терморегулятор

    Основная функция регулятора теплого пола — поддержание заданной температуры, поэтому он:

    • Включает и выключает подогрев по мере изменений температуры пола с учетом или без учета температуры воздуха в данном помещении
    • Включает экономный режим нагрева ночью или во время отсутствия жильцов
    • Включает или отключает систему в заданное время

    На использование с каким теплым полом рассчитаны термостаты?

    Для всех систем теплого пола – пленочных и электрических, будь то маты или уложенный кабель, подходят практически все виды выпускаемых термостатов. Они универсальны, независимо от типа и способа управления.

    Поэтому при выборе нагревательного кабеля или мата одной фирмы совсем не обязательно покупать термостат той же марки.

    Для водяного теплого пола также применяются терморегуляторы, но параметры задаются для всего контура, а не каждой комнаты по отдельности.

    Другая необходимая вещь — демпферная лента для теплого пола. Она компенсирует тепловое расширение стяжки и не допустит деформации финишного покрытия.

    Если этим покрытием будет плитка, тогда наши советы по выбору плиточного клея для теплого пола будут вам полезны

    Внешний вид и классификация

    На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.

    Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.

    Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.

    Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.

    Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.

    Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только  прикосновением можно проверить, работает ли система.

    Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.

    На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.

    Датчики

    В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.

    Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.

    Инфракрасные датчики хороши тем, что их не обязательно крепить на полу — можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.

    Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.) , а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.

    Датчики бывают:

    • по методу установки — внутренние и внешние,
    • по «начинке» — цифровые и аналоговые.

    Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.

    Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.

    Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.

    Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.

    Может ли работать теплый пол без терморегулятора?

    Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.

    Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.

    Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.

    Экономичность терморегулятора

    Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.

    Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.

    В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.

    Чем больше параметров задействовано, тем большую, экономию  электроэнергии можно получить.

    Исследования показали, что терморегуляторы дают разную экономию:

    • Непрограммируемые — до 30%,
    • Программируемые — до 70%.

    Основные критерии выбора

    Некоторые производители продают терморегулятор в комплекте с теплым полом.

    Понятно, что в комплект идут далеко не самые сложные модели прибора, имеющие минимальное число функций и небольшую стоимость. Но вполне может быть, что вам этого будет достаточно, если обогреваемая площадь невелика.

    При необходимости выбрать другой прибор, полезно учитывать несколько его параметров:

    1. Технические характеристики:
      • механика или электроника, либо программируемая электроника,
      • выносные или встроенные датчики,
      • датчики температуры пола или воздуха по отдельности или совместно.
    1. Мощность прибора.

    На приборе указана максимальная мощность теплого пола, на которую он рассчитан.

    Но на деле следует покупать прибор, рассчитанный на большую нагрузку, чем теплый пол в помещении. Превышение должно составлять 15-20%, тогда прибор будет работать достаточно долго.

    При очень больших помещениях теплый пол настилается отдельными блоками, каждый из которых подключается к своему термостату.

    1. Способ установки:
      • Накладные — укрепляются в специальный короб на стене, подходят для всех типов стен.
      • Встраиваемые: для них следует проштробить канавки для сокрытия проводов и просверлить отверстие для установки монтажной коробки для крепления прибора. Не используются в деревянных домах.
      • Для подключения с DIN-рейки: эти термостаты устанавливаются в панели распределительного щитка.
    1. Дизайн, оформление:
      • форма, цвет – выбор настолько велик, что трудно давать рекомендации.
    1. Число каналов:
      • один прибор контролирует два помещения — необходимо соблюдать ряд условий,
      • два одноканальных прибора в одной коробке,
      • один двухзонный терморегулятор.
    1. Управление и программирование
      • В зависимости от возраста пользователей и их запросов, а также режима теплообмена можно найти соответствующий по уровню  сложности прибор.

    Установка

    Место для установки терморегулятора определяется заранее, исходя их мощности теплого пола и самого прибора.

    Как подключить теплый пол к терморегулятору?

    Иногда подключение производят непосредственно к электрощиту, в таком случае для него должен быть установлен выключатель-автомат — при мощности более 2 КВт.

    Чаще подключают термостат через сетевую розетку, принимая в расчет общее количество работающих от нее электроприборов.

    Обычно прибор располагается в 80-90 см от пола, но если используются датчики воздуха, не важно, отдельно или в паре с датчиком пола, то установку следует проводить согласно инструкции и на той высоте, которая рекомендована производителем.

    Датчик пола обычно располагается на расстоянии 50-60 см от стены, на которой размещен терморегулятор.

    Его помещают в гофрированную или монтажную трубку для защиты от возможных повреждений и легкой его замены при необходимости.

    При установке пленочного пола для датчика делается углубление в полу на толщину трубки, в которой датчик располагается, чтобы он не поднимался над общим уровнем.

    Этапы установки терморегулятора, после того, как вы определились с местом:

    • Монтируем коммутационную коробку под терморегулятор, если он не накладной.
    • Делаем штробу в стене и полу.
    • Подводим провода электропитания к коробке и проверяем тестером подачу напряжения.
    • Подводим провод от датчика через гофротрубу и штробу к коробке термостата.
    • Подсоединяем провода согласно схеме.
    • Ставим термостат на место установки.
    • Закрепляем наружную панель и крышку термостата.

    Сравнение терморегуляторов: цены и производители

    Купить терморегулятор не сложно, главное – разобраться, что именно требуется и насколько легко им пользоваться.

    Если нужно приобрести самый простой механический прибор, дешевый и надежный, стоит присмотреться к продукции немецкой фирмы EBERLE.

    Программируемые электронные термостаты от немецкой же фирмы LEGRAND относятся к числу «популярных из дорогих».

    Отдельно стоит незнающий аналогов прибор двух-зонального спектра действия ТР 730 от «Национального комфорта», сравнительно недорогой и очень современный.

    Отечественная разработка программируемого электронного термостата G2R S803PE от ООО «Джитуар» не уступает европейским аналогам, но гораздо дешевле по строимости.

    Сравнительный обзор терморегуляторов заслуживает отдельного рассмотрения, выбор их действительно широк. Одно перечисление фирм-производителей по рейтингу продаж займет много времени:

    • Teplotex, OJETR, DEVI,
    • Теплолюкс, Thermoreg, Warmehaus,
    • TermoDAR, Aura, Priotherm

    У всех этих приборов рейтинг выше 70%.

    Ниже приводится таблица со случайно выбранными моделями терморегуляторов для теплого пола для сравнения цен на них:

    Производитель Модель Вид Дисплей Монтаж Датчик Цена
    Legrand Valena Электронный + Встраив. Для пола 5500 р.
    ООО «Джитуар» G2RS803PE Электронный,программируемый + Встраив. Для пола 1900 р.
    Eberle RTR-E 6121 Механический Встраив. Для пола От 750 р.
    Eratherm GV-245 аналоговый Встраив. Для пола 1880 р.
    Теплолюкс Roomstat ТР 520 Электронный,программируемый + Встраив. Для пола 3680 р.
    Devireg Д-535 ELKO Электронный + встраиваемый Для пола и воздуха 3500 р.
    Национальный комфорт ТР 730 Цифровой,двухзонный + Встраив. Для пола 3070 р.

    Рынок терморегуляторов для теплого пола сегодня насыщен сверх меры, поэтому каждый покупатель,  поговорив с продавцом и приняв во внимание свои материальные возможности, а также учитывая параметры применения, сможет выбрать удобный в применении и приемлемый по цене прибор для поддержания комфортного использования системы теплого пола.

    nastilaem.com

    Какой терморегулятор лучше механический или электронный

    Терморегулятор для теплого пола – какой лучше?

    При обустройстве системы отопления в виде обогреваемой напольной поверхности многие сталкиваются с достаточно сложным вопросом, как выбрать терморегулятор для теплого пола. От этого устройства зависит не только качественная и бесперебойная работа системы, но также отсутствие аварийных ситуаций.

    Назначение и принцип работы термостата

    Перед тем как ответить на вопрос какой терморегулятор выбрать для теплого пола нужно разобраться с его назначением и спецификой работы. Его главная задача – это поддерживание определенной температуры, которая комфорта для людей. Принцип его работы основан на включении системы подогрева при достижении напольной поверхности определенной температуры.

    При нагреве пола до заданного значения она отключается. При падении температуры хотя бы на один градус термостат снова включается в работу. Это небольшое устройство не только поддерживает поверхность пола на одном температурном уровне, но при этом экономит электроэнергию.

    Поддерживание определенной температуры – это не единственная цель работы терморегулятора. С его помощью хозяин может обогреть все помещение при отключении центрального отопления или в холодные зимы, когда батареи с нагревом воздуха в комнате не справляются.

    Разновидности термостатов

    При обустройстве обогреваемой напольной поверхности кроме выбора его типа, труб и финишной отделки многие сталкиваются с необходимостью купить терморегулятор для теплого пола. Какой лучше? Сегодня существует несколько разновидностей, обладающих своими характеристиками:

    • Электронно-механические. Температуру можно изменять с помощью вращения специального круглого регулятора. Его главным преимуществами является легкость в использовании, отсутствие поломок и низкая стоимость;
    • Электронные. Эти разновидности имеют дисплей, а регуляция температурного режима осуществляется при помощи специальных кнопок. Достаточно удобны с эксплуатации, относятся к среднему ценовому сегменту;
    • Программируемые. Самые сложные и функциональные – это модели, которые имеют возможность запрограммировать определенный температурный режим. Эта функция позволяет подогревать пол утром и вечером в будние дни, а также снижать температуру днем, когда все на работе. Пользователь самостоятельно может выставлять любой необходимый режим. Эти устройства самые сложные, дорогостоящие и чаще выходят из строя.

    Все термостаты могут иметь разные датчики контроля температурного режима (инфракрасные, простые, двойные), а также конфигурацию – встраиваемую в стену или накладную. Но для правильной и бесперебойной работы они требуют профессионального подключения. Доверить установку стоит только квалифицированным специалистам с большим опытом работы.

    Как выбрать терморегулятор для теплого пола?

    Вы решили купить терморегулятор для теплого пола. Какой лучше? Для его выбора необходимо руководствоваться следующими критериями:

    • Количество функций. Чем больше режимов работы предусмотрено в термостате, то тем больше возможностей для регулирования температурного режима получит владелец;
    • Удобство использования. Особенно важно обращать внимание на этот критерий, если устройством будут пользоваться подростки или люди зрелого возраста. Они должны быть легки в управлении и интуитивно понятны;
    • Способ установки. Термостат может быть вмонтирован внутрь стены или наложен на нее как розетка. Выбор определенного варианта завит от стилистики интерьера;
    • Мощность. Подбирать прибор по этому критерию необходимо в соответствии с системой теплого пола, поскольку электрические, водяные и пленочные требуют разной мощности;
    • Тип управления. По этому критерию следует выбирать термостат в соответствии со своими личными предпочтениями. Механические самые простые и долговечные, но они не дают таких возможностей, как программируемые. Существуют также модели, которыми можно управлять с использованием пульта ДУ.

    Поскольку термостат – это достаточно сложный прибор, от которого зависит безопасность в доме, то к его выбору нужно подойти максимально ответственно. Не стоит останавливать свой выбор на дешевых моделях, поскольку они могут быстро выйти из строя. Лучше приобретать продукцию от проверенных и надежных брендов. Лидерами этого сегмента рынка являются компании Uriel Elektronics, Devi, Energy и Legrand.

    При ремонте своей квартиры и обустройстве подогреваемой напольной поверхности многие сталкиваются с еще одним непростым выбором, а именно трубы для теплого пола – какие лучше и эффективнее справляются со своей задачей? Сегодня на рынке представлено несколько вариантов – металлические, медные, полимерные, поэтому их покупка не представит труда.

    Терморегулятор для теплого пола обеспечит комфортные условия и снизит затраты на электроэнергию

    Терморегулятор для теплого пола – специальный прибор, который позволяет контролировать и регулировать степень нагрева не только пола, но также воздуха в квартире.

    Обычно терморегуляторы ставятся в каждом помещении, где монтируется теплый пол: термостат отвечает за поддержание нужной вам температуры в данной конкретной спальне, гостиной или ванной комнате.

    Но бывают многоканальные приборы, то есть в одном корпусе объединяют два одноканальных регулятора, либо один двухканальный, и каждый сепаратно контролирует свою зону обогрева.

    Какие функции может выполнять терморегулятор

    Основная функция регулятора теплого пола — поддержание заданной температуры, поэтому он:

    • Включает и выключает подогрев по мере изменений температуры пола с учетом или без учета температуры воздуха в данном помещении
    • Включает экономный режим нагрева ночью или во время отсутствия жильцов
    • Включает или отключает систему в заданное время

    На использование с каким теплым полом рассчитаны термостаты?

    Для всех систем теплого пола – пленочных и электрических, будь то маты или уложенный кабель, подходят практически все виды выпускаемых термостатов. Они универсальны, независимо от типа и способа управления.

    Поэтому при выборе нагревательного кабеля или мата одной фирмы совсем не обязательно покупать термостат той же марки.

    Для водяного теплого пола также применяются терморегуляторы, но параметры задаются для всего контура, а не каждой комнаты по отдельности.

    Другая необходимая вещь — демпферная лента для теплого пола. Она компенсирует тепловое расширение стяжки и не допустит деформации финишного покрытия.

    Если этим покрытием будет плитка, тогда наши советы по выбору плиточного клея для теплого пола будут вам полезны

    Внешний вид и классификация

    На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.

    Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.

    Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.

    Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.

    Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.

    Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только прикосновением можно проверить, работает ли система.

    Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.

    На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.

    В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.

    Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.

    Инфракрасные датчики хороши тем, что их не обязательно крепить на полу — можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.

    Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.). а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.

    • по методу установки — внутренние и внешние,
    • по «начинке» — цифровые и аналоговые.

    Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.

    Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.

    Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.

    Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.

    Может ли работать теплый пол без терморегулятора?

    Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.

    Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.

    Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.

    Экономичность терморегулятора

    Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.

    Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.

    В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.

    Чем больше параметров задействовано, тем большую, экономию электроэнергии можно получить.

    Исследования показали, что терморегуляторы дают разную экономию:

    • Непрограммируемые — до 30%,
    • Программируемые — до 70%.

    Основные критерии выбора

    Некоторые производители продают терморегулятор в комплекте с теплым полом.

    Понятно, что в комплект идут далеко не самые сложные модели прибора, имеющие минимальное число функций и небольшую стоимость. Но вполне может быть, что вам этого будет достаточно, если обогреваемая площадь невелика.

    При необходимости выбрать другой прибор, полезно учитывать несколько его параметров:

    1. Технические характеристики:
      • механика или электроника, либо программируемая электроника,
      • выносные или встроенные датчики,
      • датчики температуры пола или воздуха по отдельности или совместно.
    1. Мощность прибора.

    На приборе указана максимальная мощность теплого пола, на которую он рассчитан.

    Но на деле следует покупать прибор, рассчитанный на большую нагрузку, чем теплый пол в помещении. Превышение должно составлять 15-20%, тогда прибор будет работать достаточно долго.

    При очень больших помещениях теплый пол настилается отдельными блоками, каждый из которых подключается к своему термостату.

    1. Способ установки:
      • Накладные — укрепляются в специальный короб на стене, подходят для всех типов стен.
      • Встраиваемые: для них следует проштробить канавки для сокрытия проводов и просверлить отверстие для установки монтажной коробки для крепления прибора. Не используются в деревянных домах.
      • Для подключения с DIN-рейки: эти термостаты устанавливаются в панели распределительного щитка.
    1. Дизайн, оформление:
      • форма, цвет – выбор настолько велик, что трудно давать рекомендации.
    1. Число каналов:
      • один прибор контролирует два помещения — необходимо соблюдать ряд условий,
      • два одноканальных прибора в одной коробке,
      • один двухзонный терморегулятор.
    1. Управление и программирование
      • В зависимости от возраста пользователей и их запросов, а также режима теплообмена можно найти соответствующий по уровню сложности прибор.

    Место для установки терморегулятора определяется заранее, исходя их мощности теплого пола и самого прибора.

    Как подключить теплый пол к терморегулятору?

    Иногда подключение производят непосредственно к электрощиту, в таком случае для него должен быть установлен выключатель-автомат — при мощности более 2 КВт.

    Чаще подключают термостат через сетевую розетку, принимая в расчет общее количество работающих от нее электроприборов.

    Обычно прибор располагается в 80-90 см от пола, но если используются датчики воздуха, не важно, отдельно или в паре с датчиком пола, то установку следует проводить согласно инструкции и на той высоте, которая рекомендована производителем.

    Датчик пола обычно располагается на расстоянии 50-60 см от стены, на которой размещен терморегулятор.

    Его помещают в гофрированную или монтажную трубку для защиты от возможных повреждений и легкой его замены при необходимости.

    При установке пленочного пола для датчика делается углубление в полу на толщину трубки, в которой датчик располагается, чтобы он не поднимался над общим уровнем.

    Этапы установки терморегулятора, после того, как вы определились с местом:

    • Монтируем коммутационную коробку под терморегулятор, если он не накладной.
    • Делаем штробу в стене и полу.
    • Подводим провода электропитания к коробке и проверяем тестером подачу напряжения.
    • Подводим провод от датчика через гофротрубу и штробу к коробке термостата.
    • Подсоединяем провода согласно схеме.
    • Ставим термостат на место установки.
    • Закрепляем наружную панель и крышку термостата.

    Сравнение терморегуляторов: цены и производители

    Купить терморегулятор не сложно, главное – разобраться, что именно требуется и насколько легко им пользоваться.

    Если нужно приобрести самый простой механический прибор, дешевый и надежный, стоит присмотреться к продукции немецкой фирмы EBERLE.

    Программируемые электронные термостаты от немецкой же фирмы LEGRAND относятся к числу «популярных из дорогих».

    Отдельно стоит незнающий аналогов прибор двух-зонального спектра действия ТР 730 от «Национального комфорта», сравнительно недорогой и очень современный.

    Отечественная разработка программируемого электронного термостата G2R S803PE от ООО «Джитуар» не уступает европейским аналогам, но гораздо дешевле по строимости.

    Сравнительный обзор терморегуляторов заслуживает отдельного рассмотрения, выбор их действительно широк. Одно перечисление фирм-производителей по рейтингу продаж займет много времени:

    • Teplotex, OJETR, DEVI,
    • Теплолюкс, Thermoreg, Warmehaus,
    • TermoDAR, Aura, Priotherm

    У всех этих приборов рейтинг выше 70%.

    Ниже приводится таблица со случайно выбранными моделями терморегуляторов для теплого пола для сравнения цен на них:

    Выбор и установка терморегулятора для теплого пола

    Терморегуляторы для теплого пола позволяют контролировать уровень нагрева помещения. Датчики устанавливаются в каждом помещении отдельно или объединяются в одном корпусе, но осуществляют контроль над отведенным для него участком.

    Теплый пол может работать и без регулятора температуры, но это приведет к порче напольного покрытия и пересушиванию воздуха в помещении. В этой статье рассмотрим, как выбрать терморегулятор для теплого пола, виды, функции, достоинства и недостатки, способы монтажа своими руками.

    Виды терморегуляторов

    Без терморегулятора невозможно отрегулировать температуру нагрева помещения.

    Классификация терморегуляторов для теплого пола:

    1. Современный программируемый термостат для теплого пола способен контролировать заданные параметры температуры и выполнять набор программ. Например, включение и выключение в определенное время (к приходу хозяев с работы), экономичный обогрев ночью и во время отсутствия жильцов.
    2. Электронно-цифровой датчик поддерживает заданную температуру в помещении, управляется при помощи сенсорного экрана или кнопок на корпусе.
    3. Электронно-механический выполнен по принципу регулятора в утюге. С помощью колесика устанавливается заданная температура, которая поддерживается при включенной системе.

    Датчик можно установить внутри помещения или снаружи

    Термодатчик для теплого пола может монтироваться внутри помещения или снаружи. Нельзя устанавливать в комнатах с повышенной влажностью.

    Если теплый пол используется, как основной отопительный прибор, то лучше выбирать термостаты, которые регулируют степень нагрева воздуха в помещении.

    Но если на полу уложено покрытие, которое боится перегрева, тогда нужно использовать датчик нагрева пола.

    Для системы обогрева, которая используется, как основная, лучше всего применять устройства с возможностью подключения двух датчиков.

    Принцип работы

    Терморегулятор поддерживает установленные параметры обогрева

    Терморегулятор для теплого пола представляет собой электрический прибор, требующий подключения к нагревательной системе, термодатчику и электрической сети.

    Работает по принципу:

    • принимает от термодатчика параметры температуры нагрева пола или воздуха;
    • сравнивает с данными, выставленными в настройках;
    • при превышении заданной температуры отключает систему обогрева;
    • если температура ниже, чем заданная, включает систему.

    На показания температуры влияет вид напольного покрытия.

    Но что обратить внимание при выборе прибора

    Рассмотрим, какой терморегулятор выбрать для теплого пола.

    Практически все датчики подходят для регулировки работы любого вида обогревательных элементов: кабельного и инфракрасного теплого пола.

    Можно выбирать систему нагревательных элементов и датчик от разных производителей.

    1. Покупать регулятор температуры для монтажа теплого пола нужно с запасом от указанной в инструкции мощности на 10-20%. В помещениях с большой площадью обогревательные элементы укладываются отдельными блоками, каждый из них подключается к своему датчику.

    Ищите удобный регулятор

  • В комплекте с нагревательными элементами чаще всего идет более простой регулятор, не всегда отвечающий требованиям владельцев. Можно приобрести электронный терморегулятор с наиболее подходящими для вас характеристиками, например, датчики, контролирующие температуру пола и воздуха по отдельности или одновременно.
  • Обращаем внимание на количество каналов: один прибор контролирует только одно помещение или несколько комнат; в одном корпусе размещены два одноканальных датчика.
  • Для помещений небольшой площади лучше выбрать более простую механическую или электронную модель. При выборе рекомендуется посоветоваться со специалистами, которые подскажут, какой регулятор для теплого пола лучше приобрести.

    Инструкции по самостоятельной установке терморегулятора можно найти в интернете

    Для установки термостата лучше пригласить электрика. Если решили выполнить монтаж своими руками, нужно хорошо изучить инструкцию, которая прилагается к прибору.

    Часто на корпусе устройства зарисована схема подключения. Подключение происходит одинаково, независимо от того кабельный или инфракрасный теплый пол. Для водяной системы обогрева подключение датчика возможно, но он будет регулировать температуру нагрева всей системы.

    Подготовительные работы

    Устанавливайте датчики рядом с электророзеткой

    Сначала подготавливаем место для монтажа регулятора температуры. Желательно, чтобы рядом находилась розетка, поскольку это облегчит процесс подведения электричества. Стандартная высота размещения прибора на расстоянии от 600 мм до 1 м от пола.

    В стене необходимо сделать отверстие по размеру корпуса термостата. Выпускаются накладные датчики, которые закрепляются на стене, но смотрятся они менее эстетично.

    Затем штробим от места расположения коробки к полу отверстие для укладки кабеля.

    Установка датчиков

    Управление работой обогревательных элементов теплых полов происходит при помощи датчиков температуры пола или воздуха. Гофрированная труба с датчиком температуры пола закрывается заглушкой во избежание попадания цементного раствора. Устанавливается она между нагревательными элементами на расстоянии до 1 м от регулятора нагрева. Подробности монтажа смотрите в этом видео:

    Терморегулятор приобретается в комплекте с датчиком температуры.

    Подключение термостата

    Подключение осуществляется одинаковым способом как для кабельного, так и инфракрасного теплого пола. Терморегулятор подключаем согласно схеме.

    Находим кабель с фазой черного или коричневого цвета, напряжение проверяем тестером. Нулевой кабель обычно синего цвета. Разница между ним и фазой составляет 220 В. Подсоединяем кабели к устройству.

    • L–фаза коричневого, черного, белого цвета;
    • N–ноль синего цвета;
    • заземляющий кабель, как правило, зеленый, желтый или в комбинации этих оттенков.

    1. К гнезду № 1 присоединяем фазу.
    2. К контакту № 2 подводим нулевой кабель.
    3. Греющий провод подсоединяем к контактам № 3, 4.
    4. К гнезду № 3 ведем ноль, к № 4—фазу.
    5. Через контакты № 6, 7 подводим датчик регулировки температуры без соблюдения полярности.

    Теперь можно подключать терморегулятор для пола, укладываем его в гофрированную трубу для защиты от повреждений так, чтобы он адекватно передавал данные нагрева. Кабели термодатчика подключаем к термостату.

    Подключение одножильного греющего кабеля

    Под изоляцией одножильного кабеля проходят два провода. Первый проводит ток (белого цвета), второй выполняет функцию заземления (зеленый). Подробнее о подключении кабелей смотрите в этом полезном видео:

    Схема подключения одножильного кабеля:

    1. К контактам № 3, 4 подводим токопроводящий провод.
    2. К контакту № 5 подсоединяем заземляющий кабель.

    На этапе проектирования, составляя схему раскладки обогревательных элементов, нужно учесть, что одножильный греющий кабель подключают к терморегулятору с двух концов.

    Подключение двужильного греющего кабеля

    При подключении понадобится клемма для заземляющего кабеля. Если она не включена в комплект, нужно будет купить ее отдельно.

    Устройство двужильного и одножильного кабелей

    Под изоляцией двужильного кабеля проходят два токопроводящих провода и один заземляющий.

    Схема подключения двужильного кабеля:

    1. Коричневый провод с фазой подсоединяем к контакту № 3.
    2. Нулевой синий провод соединяем с гнездом № 4.
    3. Зеленый заземляющий провод соединяем с контактом № 5.

    Двужильный кабель более легко подсоединять, так как он не требует подключения с двух концов.

    Проверка работоспособности системы

    Выбранный датчик с терморегулятором устанавливаем в корпус очень аккуратно, чтобы не повредить комплектующие элементы. Закрываем крышкой. Проверяем работоспособность:

    1. Устанавливаем минимальную температуру нагрева. При переключении на максимальную температуру теплого пола должен послышаться щелчок.
    2. На программируемых теплых полах с терморегулятором устанавливаем время включения и выключения системы, задаем температуру. В течение суток следим за выполнением заданной программы.

    Включать систему теплых полов можно только после полного высыхания стяжки.

    Инфракрасный теплый пол чаще всего используется для локального обогрева. Кабельный электрический и водяной пол используют, как основной элемент отопительной системы. Выбирая обогревательные элементы и датчик с терморегулятором, нужно учесть параметры отапливаемого помещения и требования к функциональности системы.

    Устройство карбонового теплого пола

    Использование программируемого регулятора теплого пола

    Технология устройства электрического теплого пола

    Подключение теплого пола без терморегулятора

    Устройство теплого пола в ванной от отопления

    Установка смесителя для теплого водяного пола

    Источники: http://expert-byt.ru/termoregulyator-dlya-teplogo-pola-kakoj-luchshe/, http://nastilaem.com/termoregulyator-dlya-teplogo-pola.html, http://gurupola.ru/teplye-poly/termoregulyator.html

    msklimat.ru

    как выбрать и установить своими руками

    Теплые полы электрического или водяного типа – давно не редкость в квартирах и частных домах. Их корректная работа и, соответственно, поддержание комфортной температуры зависит не только от того, насколько правильно выполнен монтаж. Важную роль играет система в целом, неотъемлемой частью которой является терморегулятор для теплого пола.

    Что это такое?

    Основные виды устройств

    Название прибора говорит само за себя. Основная задача, которую выполняет терморегулятор — это включение/выключение обогрева, а также контроль над температурным режимом электросистем теплого пола. Существует три класса терморегуляторов:

    • Механический. Самый простой регулятор теплого пола. Настройка осуществляется с помощью колесика. При достижении заданной температуры нагреватели не отключаются, поэтому экономии электричества ждать не приходится.
    • Электронный. Принцип работы похож на механический, но регулировка обогрева осуществляется с помощью кнопок или сенсоров. Такие модели отключают нагреватели и тем самым способствуют экономии электроэнергии. Их можно установить в подрозетник или выполнить монтаж в электрический щиток.
    • Программируемый. Принцип работы состоит в том, что возможна установка температурного графика по своему желанию. Такой терморегулятор для теплого пола может быть однозонный и двухзонный. Последний позволяет поддерживать разную температуру в различных зонах помещения. Программируемый термостат выбирают потребители, использующие пленочный или кабельный электрообогрев на большой площади.

    Как выбрать терморегулятор?

    На рынке представлено множество моделей приборов для контроля температуры. Какой выбрать? Следует обратить внимание на следующие параметры:

    • Мощность. Контроллер показывает номинальную мощность теплого пола, на которую рассчитан прибор. Если теплые полы занимают большую площадь, рекомендуется подключить программируемый двухзонный термостат либо магнитный пускатель.
    • Тип крепления – встраиваемый (монтаж в стену) или накладной (установка в короб).
    На фото устройство механического типа
    • Возможность дистанционного управления. Программируемый терморегулятор может управляться с помощью пульта ДУ или посредством команд, поступающих через интернет.
    • Удобство и тип управления. Наиболее современным способом являются сенсоры, однако есть механический и кнопочный варианты. У одних моделей датчики температуры встроенные, у других выносные.

    При покупке приборов убедитесь, что все детали на месте, их количество соответствует инструкции подключения, клеммы надежны, а термопара правильно соединена.

    Как установить?

    Если вы обладаете определенными строительными навыками, то установка теплого пола своими руками и схема подключения к нему терморегулятора не покажутся вам сверхсложной задачей, особенно если под рукой инструкция.

    Установка терморегуляторов производится только после полного отключения электричества в помещении.

    После того как полы уложены, следует подключить термостат. Монтаж зависит от типа контроллера. Для встроенного подготавливается ниша в стене. Если регулятор теплого пола накладной, нужно отметить место, где он будет расположен. Лучше всего, если термодатчик будет находиться рядом с ним, на расстоянии не более 1 м.

    На рисунке изображена схема подключенного кабельного теплого пола

    В подрозетник подводятся три пары проводов:

    • Подача электроэнергии – фаза от распределительного щитка. Требуется защита автоматическим выключателем;
    • Подача питания от регулятора температуры на нагревательные элементы;
    • Датчик температуры – служит для подачи сигналов о степени нагрева полов.

    Схема подключения проводов представлена производителем прибора в инструкции. Если для вас чтение электрической схемы не представляет проблемы, то подключение термостата своими руками не составит труда. Если вы не уверены в своих силах, обратитесь лучше к специалистам.

    Подключение к разъемам терморегулятора теплого пола

    Монтаж датчиков своими руками – отдельная тема. Именно от них зависит, насколько эффективно будет функционировать система теплого пола. Термодатчик и провода, ведущие к регулятору, укладываются в гофрированную трубку, которую размещают в стене.

    Если теплые полы водяные?

    Если в помещении установлена система водяного теплого пола, то подключение отопительных контуров осуществляется посредством коллектора. Принцип работы простейшего коллектора заключается в подключении регулирующих вентилей на вход и выход. С их помощью можно менять количество воды, поступающей в каждый контур. Однако такая схема не отличается удобством из-за нестабильности температуры на улице и необходимости часто крутить вентили в ожидании нужной температуры.

    Автоматизировать обогрев водяного пола можно с помощью термостатов (управляющие приборы) и сервоприводов (исполнительные). Монтаж сервоприводов осуществляется в каждый контур на гребенке подачи теплоносителя. Их принцип работы состоит в том, что в соответствии с командой они увеличивают или сокращают количество воды, которая поступает в отопительный контур. Термостат для водяного пола подает контрольные сигналы на сервоприводы.

    Терморегуляторы необходимо подключить во всех помещениях с данным типом отопления.

    Как починить терморегулятор?

    Если вдруг терморегулятор для теплого пола перестал работать, не торопитесь заменить его на новый. Возможно, вы сможете починить его своими руками и сэкономить таким образом. Попробуйте выполнить следующие шаги:

    1. Отключить подачу электроэнергии.
    2. Отсоединить провода и достать корпус.
    3. Открыть верхнюю крышку контроллера.
    4. С помощью крестовой отвертки открутить винты под крышкой.
    5. Визуально проверить исправность конденсаторов.

    Если неисправность обнаружена, можно попытаться устранить ее своими руками. Схема действий:

    • Срезать с тыльной стороны платы приливы, на которых она держится.
    • Установить новые конденсаторы.
    • Зафиксировать плату на корпусе с помощью суперклея.
    • Подсоединить провода и проверить работу системы теплых полов.

    Если данные рекомендации не помогли и своими руками исправить поломку не удалось, лучше обратиться за помощью к профессионалам.

    Не забывайте, что правильная и эффективная работа электрического или водяного теплого пола зависит от регулятора и термодатчика. Благодаря этим приборам в вашем доме температура будет комфортной, а уровень энергопотребления снизится. А если вы выполните их монтаж своими руками, то значительно сэкономите на зарплате наемным рабочим. Поделитесь в комментариях своим мнением о статье и применении этих устройств в вашем доме.

    Материалы По Теме:

    polprofy.ru

    Терморегулятор для теплого пола – какой лучше? Как выбрать?

    При обустройстве системы отопления в виде обогреваемой напольной поверхности многие сталкиваются с достаточно сложным вопросом, как выбрать терморегулятор для теплого пола. От этого устройства зависит не только качественная и бесперебойная работа системы, но также отсутствие аварийных ситуаций.

    Назначение и принцип работы термостата

    Перед тем как ответить на вопрос какой терморегулятор выбрать для теплого пола нужно разобраться с его назначением и спецификой работы. Его главная задача – это поддерживание определенной температуры, которая комфорта для людей. Принцип его работы основан на включении системы подогрева при достижении напольной поверхности определенной температуры.

    При нагреве пола до заданного значения она отключается. При падении температуры хотя бы на один градус термостат снова включается в работу. Это небольшое устройство не только поддерживает поверхность пола на одном температурном уровне, но при этом экономит электроэнергию.

    Поддерживание определенной температуры – это не единственная цель работы терморегулятора. С его помощью хозяин может обогреть все помещение при отключении центрального отопления или в холодные зимы, когда батареи с нагревом воздуха в комнате не справляются.

    Разновидности термостатов

    При обустройстве обогреваемой напольной поверхности кроме выбора его типа, труб и финишной отделки многие сталкиваются с необходимостью купить терморегулятор для теплого пола. Какой лучше? Сегодня существует несколько разновидностей, обладающих своими характеристиками:

    • Электронно-механические. Температуру можно изменять с помощью вращения специального круглого регулятора. Его главным преимуществами является легкость в использовании, отсутствие поломок и низкая стоимость;
    • Электронные. Эти разновидности имеют дисплей, а регуляция температурного режима осуществляется при помощи специальных кнопок. Достаточно удобны с эксплуатации, относятся к среднему ценовому сегменту;
    • Программируемые. Самые сложные и функциональные – это модели, которые имеют возможность запрограммировать определенный температурный режим. Эта функция позволяет подогревать пол утром и вечером в будние дни, а также снижать температуру днем, когда все на работе. Пользователь самостоятельно может выставлять любой необходимый режим. Эти устройства самые сложные, дорогостоящие и чаще выходят из строя.

    Все термостаты могут иметь разные датчики контроля температурного режима (инфракрасные, простые, двойные), а также конфигурацию – встраиваемую в стену или накладную. Но для правильной и бесперебойной работы они требуют профессионального подключения. Доверить установку стоит только квалифицированным специалистам с большим опытом работы.

    Как выбрать терморегулятор для теплого пола?

    Вы решили купить терморегулятор для теплого пола. Какой лучше? Для его выбора необходимо руководствоваться следующими критериями:

    • Количество функций. Чем больше режимов работы предусмотрено в термостате, то тем больше возможностей для регулирования температурного режима получит владелец;
    • Удобство использования. Особенно важно обращать внимание на этот критерий, если устройством будут пользоваться подростки или люди зрелого возраста. Они должны быть легки в управлении и интуитивно понятны;
    • Способ установки. Термостат может быть вмонтирован внутрь стены или наложен на нее как розетка. Выбор определенного варианта завит от стилистики интерьера;
    • Мощность. Подбирать прибор по этому критерию необходимо в соответствии с системой теплого пола, поскольку электрические, водяные и пленочные требуют разной мощности;
    • Тип управления. По этому критерию следует выбирать термостат в соответствии со своими личными предпочтениями. Механические самые простые и долговечные, но они не дают таких возможностей, как программируемые. Существуют также модели, которыми можно управлять с использованием пульта ДУ.

    Поскольку термостат – это достаточно сложный прибор, от которого зависит безопасность в доме, то к его выбору нужно подойти максимально ответственно. Не стоит останавливать свой выбор на дешевых моделях, поскольку они могут быстро выйти из строя. Лучше приобретать продукцию от проверенных и надежных брендов. Лидерами этого сегмента рынка являются компании Uriel Elektronics, Devi, Energy и Legrand.

    При ремонте своей квартиры и обустройстве подогреваемой напольной поверхности многие сталкиваются с еще одним непростым выбором, а именно трубы для теплого пола – какие лучше и эффективнее справляются со своей задачей? Сегодня на рынке представлено несколько вариантов – металлические, медные, полимерные, поэтому их покупка не представит труда.

    Терморегулятор для теплого пола – какой лучше?

    5 (100%) 2 голос[ов]

    expert-byt.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
