Какую подмотку лучше использовать для отопления – Какую подмотку лучше использовать для отопления?

Содержание

Как уплотнять соединения в трубопроводах отопления и водоснабжения

В продаже можно встретить много различных материалов, которые предназначены для уплотнения стыков трубопроводов. Возникает вопрос, — какой из материалов в каких случаях должен применяться? А также, — как правильно использовать тот или иной уплотнитель?

Часто имеется возможность применить сразу два или несколько уплотнителей для резьбы, тогда требуется уточнение — что предпочесть. Приведенные рекомендации должны помочь разобраться в этих вопросах, и найти решение, которое обеспечит достаточную надежность соединения труб и фитингов на резьбе на весь период эксплуатации.

Льняная подмотка

Лен — дешевый материал для резьбовых стыков, создающий весьма качественное уплотнение. Единственное, — не во всех случаях его можно применять.

Он предназначен для соединений металлических деталей, так как создает значительную плотность. Он весьма прочный, усилия, прилагаемые ключами, к двум соединяемым деталям, требуются значительные.

Поэтому льном не уплотняются:

  • пластмассовые детали – момент затяжки превышает крепость материала, детали будут смяты, разрушены, по крайней мере, резьба.
  • детали, в которых металлическая муфта с резьбой заделана в пластмассовую (полипропиленовую) оболочку, ввиду опасности проворота (расстыковки).

Для всех металлических изделий лен является материалом №1 для подмотки резьбовых стыков.

Дальше рассмотрим, как его правильно применить.

Лен «на сухую» не применяется, его необходимо смазывать специальной сантехнической пастой. Она наносится либо непосредственно на резьбу, либо на намотанный лен.

Народный опыт также подсказывает, – вместо пасты можно применить подсолнечное масло, качество стыковки при этом не уменьшается, по крайней мере таких сведений нет.

Из льна выделяется прядь и накручивается по резьбе по каждому ручью. Намотка выполняется плотно и аккуратно. Торчащих волосков не должно быть. Первые два витка не заполняются, а в конце резьбы делается буртик.

Специальная сантехническая нить

Особая нитка для уплотнений, высокой прочности (нельзя порвать руками) намотанная на катушки, продается в магазинах. Ее главный недостаток – высокая цена, в остальном у нее сплошные достоинства.

  • Она может применяться на любых деталях, момент затяжки, по сравнению с льном меньше, поэтому можно подматывать и пластик.
  • Она весьма качественно уплотняет и может применяться даже на рваной резьбе.

Если бы не стоимость этого материала, то для стыков применялась бы только такая сантехническая нить.

Подмотка выполняется точно также, как и льном – два первых витка резьбы остаются пустыми, чтобы детали можно было стыковать, а затем ведется намотка по каждому ручью резьбы, в конце накрутки – двойной слой, т.е. буртик.

Фум-лента

Фум-лента мало подходит для создания надежных соединений на трубопроводах. Материал весьма не прочный, достаточной плотности в резьбовом соединении металлических изделий с ним не возникает. Но для пластиковых соединений, которые будут демонтироваться, например летний трубопровод для полива, фум-лента – самый подходящий уплотнитель.

С фум-лентой соединяемые детали можно завернуть усилием руки. При этом возникает небольшая плотность стыка по резьбе, чтобы некоторое время протечек не возникало. Незначительное усилие при закручивании не обеспечивает достаточной плотности, не дает гарантии, что данный стык не даст течь. Для стационарных соединений, особенно если они будут малодоступны в процессе эксплуатации, рекомендуется использовать другие материалы.


Отопление в доме может быть сделано самостоятельно — главные вопросы монтажа

Если произойдет проворот соединения с фум-лентой, которое уже находится в работе, то, скорее всего, возникнет течь. Это серьезный недостаток, учитывая, что для вращение не нужны большие усилия.

На бытовом уровне фум-лента может использоваться, (и популярна ввиду дешевизны, удобства пользования, и малых усилий), для соединений которые находятся на виду – при подключении душевых, кранов, и т.п.
Какую схему отопления лучше всего применить в частном доме

Сантехнический клей герметик для резьбовых соединений

Материал специальный, не совсем дешевый, уплотняет хорошо, случаи протечки, после его правильного применения не зафиксированы. Но только после неправильного….


Очевидным недостатком клея герметика является то, что качество стыка будет зависеть от «человеческого фактора» больше, чем при подмотках. Дело в том, что на жирных поверхностях клей нормально не работает.

Откуда возьмутся жирные поверхности? Это может быть просто неаккуратность, — капнули маслом на резьбу или руками в масле протерли деталь. Детали могут храниться в смазанном состоянии (касается в первую очередь стальных). Но главное – при нарезке резьбы применяется смазка. Вот после такой операции на стальных деталях клей герметик совершенно не подходит.

Нужно обратить внимание, что есть образцы клея, с которыми расстыковка труб требует нагревания более 100 градусов. Такой нагрев часто сложен, не безопасен, пластик может повреждаться, и т.д. Поэтому клей-герметик еще подбирается по обстоятельствам.

Применяется клей просто. Наносится только непосредственно перед стыковкой, выдавливается из тюбика на резьбу и размазывается пальцем по всей резьбе без пропусков.


В каких случаях стоит отдать предпочтение клею?

  • При соединении пластиковых деталей с металлическими, клей окажется предпочтительней. Но такое соединение встречается не часто.
  • Второй случай, — когда доступ к месту стыковки будет затруднен. Такое соединение лучше посадить на клей, причем смазка выполняется обильно без экономии, на обеих стыкуемых деталях.

Читайте о проблемах пайки полипропиленового трубопровода, — как сделать монтаж правильно и надежно

Особенности намотки

Намотка на резьбу требует большой аккуратности исполнения. Резьба должна заполняться ровным слоем без пропусков, в каждом ручье должен находиться уплотняющий материал. Он укладывается до конца резьбы, где из него формируется буртик.

Основное уплотнение резьбовых соединений возникает на последних двух витках резьбы. На деталях, чаще, последние два витка резьбы не прорезаны на всю глубину. Поэтому, в этом месте материал расклинивается между двумя деталями весьма плотно.

Неплохо, если при выполнении работ организовать дополнительный (перекрестный) контроль качества выполнения подмотки льном. Это особенно актуально, когда выполняется сразу несколько десятков подобных соединений.

Выводы

  • Для тех, кто постоянно занимается монтажем, рекомендуется всегда иметь при себе лен, сантехническую нить и клей-герметик, чтобы оперативно и качественно выполнить любое соединение. Применять все это рекомендуется в соответствии с приведенными выше советами.
  • При выполнении работ дома своими руками, когда делается что-то простое и находящееся на виду, можно воспользоваться дешевой фум-лентой, но нужно мотать побольше. При монтаже целых систем своими руками, на металле лучше использовать лен (с постным маслом), а при небольших объемах работ еще лучше использовать нить. Следует уделять максимум внимания качеству намотки на резьбу.

Что никогда не нужно применять для уплотнения резьбовых соединений:

  • Не нужно применять простой силикон, он предназначен для фланцевых соединений.
  • Не нужно применять краски, белила, сурик, которые толка дают чуть, но зато делают соединения полуразборными – это давно устарело.

Также читайте подробнее о подборе диаметра трубопровода для системы отопления в частном доме

teplodom1.ru

Как намотать лен (паклю) на резьбу?

Как намотать лен (паклю) на резьбу?



                Споры о том, что лучше использовать в качестве уплотнителя резьбовых соединений (подмотки) - лен или фум-ленту – не утихают не один год. Такая ситуация объясняется тем, что однозначного ответа на этот вопрос дать невозможно. Для каждого вида работ предпочтителен то лен, то фум-лента. И часто рекомендация одного не исключает применение и альтернативного уплотнителя. Если уж сантехники не могут между собой прийти к общему мнению, что тогда говорить о не профессионалах? Но ведь и простым смертным бывает нужно что-то соединить между собой. Причём герметично. Попробую разложить рекомендации «по полочкам».







Что лучше: лен или фум-лента?

                Когда речь заходит об уплотнении резьбовых соединений, первая мысль, которая приходит в голову – водопровод. При монтаже водопровода для холодной воды из стальных труб явных преимуществ нет ни у льна, ни у фум-ленты. Главное, правильно намотать уплотнитель.

            А вот когда этот водопровод монтируется из пластиковых или металлопластиковых труб фум-лента предпочтительнее. Ее преимущество в этом случае объясняется скоростью. Неметаллический водопровод монтируется быстрее, чем стальной. И снижать скорость монтажа только из-за подмотки (а лен подматывать сложнее и дольше) не эффективно. Кроме того, резьба фитингов ровная и аккуратная, а в таких условиях фум-лента эффективнее.





Примечание: При соединении фитингов диаметром больше, чем 20 мм, фум-лента уступает в качестве герметизации. В таких соединениях сантехнический лен оказывается эффективней.



            Монтаж водопровода для горячей воды и отопления диктует свои требования. В том числе, и в плане подмотки. Кроме присутствия в трубах воды, нужно учитывать, что она горячая. То есть подмотка должна быть не только герметичной, но и противостоять воздействию температуры. Фум-лента в этом плане зарекомендовала себя не лучшим образом. В момент соединения фум-лента расщепляется на волокна и они забивают пустоты соединения, закупоривая проходы для воды. Под воздействием высоких температур, которые должны присутствовать в системе отопления и возможны в системе горячего водоснабжения, эти волокна сжимаются. Часто этого достаточно, для возникновения течи. Лен к воздействию температуры устойчив.

            Если брать во внимание другие свойства этих материалов, то стоит отметить низкую стоимость льна, даже с учётом сопутствующего материала. Фум-лента дороже. Не на много, но при проведении масштабных работ эта разница может быть существенной. Зато применение фум-ленты, как уже отмечалось, увеличивает скорость монтажа.

            Бывают и случаи, когда наиболее эффективным является комбинация льна и фум-ленты. Витки фум-ленты прокладывают волокнами льна. Или наоборот, один-два витка фум-ленты наматывают поверх подмотки изо льна. Решение об этом принимаются сантехниками не часто, в виду особенностей условий монтажа или эксплуатации трубопровода.

            И последнее – подмотка льна требует от сантехника определённой сноровки. Фум-лента не так требовательна к этому процессу.



Лен – классическая подмотка.

Иногда его по старинке называют паклей для сантехнических работ.

Достоинства льна для сантехнических работ:

- невысокая цена. Дешевле, чем любая другая подмотка. При покупке нужно обратить внимание на качество. Хороший лён продаётся косичкой или не тугой бухтой, не имеет комочков, чистый (светлый на вид).





- универсальность. Подходит для любого вида соединений. Разумеется, при правильной намотке.

- способность к увеличению объёма в процессе набухания. То есть, если сразу после соединения имеется небольшая течь, она очень скоро «закрывается» сама. Волокна льна намокают и, разбухая, перекрывает небольшие протечки.

- механическая стойкость. Единственный материал, который позволяет точнее ориентировать сантехническую арматуру. Можно, при необходимости, сделать полоборота-оборот назад без потери герметичности.



Недостатки тоже присутствуют:

- обязательное применение с ним сопутствующих материалов (литол, солидол, фум-лета, герметичная паста, силикон, масляная краска).





Лён имеет органическое происхождение. И как всякая органика имеет склонность к гниению, особенно под совместным воздействием воды и воздуха. А воздух попадает в системы водоснабжения или отопления в процессе ремонта или профилактического осмотра, который должен проводиться ежегодно. Сопутствующий материал призван предотвратить гниение.

- требует специальной подготовки резьбы. Многие производители фитингов делают резьбу на них уже подготовленной под намотку льном. Витки резьбы имеют насечки. Если их нет, то их нужно нанести сантехнику (напильником, плоскогубцами, реже ножовкой по металлу). Они нужны, чтобы лён, в процессе соединения не сползал по виткам резьбы и не сбывался в пучок.

- требует осторожности в соединениях из латуни и бронзы. Слишком толстый слой может сломать резьбу, появятся трещины.

- сантехнический лен – единственный материал, который очень требователен к соблюдению правил намотки. Кроме уже упомянутой подготовки резьбы, нужно подготовить сам лен: пропитать его сопутствующим материалом для предотвращения гниения. Затем намотать, соблюдая направление витков резьбы, то есть против накручивания. Вывести концы волокон за пределы области резьбы, натянуть и, придерживая их пальцем, накрутить на резьбу соединение, затянуть.

            К недостаткам можно отнести и то обстоятельство, что сопутствующие материалы (не все) препятствуют демонтажу соединений (например, для замены части системы, подсоединению новых элементов или в случае возникновения течи). Силикон и краска так приклеивают части соединения друг к другу, что процесс разъединения может оказаться довольно сложным, подчас просто невозможным. Те же проблемы возникают при разъединении стальных элементов, когда, не правильно намотанный лен (или без сопутствующего материала) в результате гниения допускает возникновение ржавчины в резьбовом соединении.



            Прежде, чем начинать подмотку льна, нужно подготовить резьбу. Дело в том, что на чистой и ровной резьбе лен в процессе соединения может не удержаться, сползти, сбиться в пучок. Разумеется, ни о какой герметизации в таком случае не может быть и речи. Витки резьбы должны иметь зазубрины, за которые зацепятся волокна льна. Это позволит подмотке остаться на месте и обеспечить герметичность. Эти зазубрины наносятся надфилем, напильником, а если есть возможность – ножовкой по металлу.





            В крайнем случае, можно плоскогубцами сильно сдавить резьбу по кругу, ребристые губки оставят зазубрины на витках резьбы или губками газового ключа, но при этом старайтесь сильно не сдавливать, что бы, не согнуть резьбу.  Производители фитингов часто выпускают уже подготовленную под сантехнический лен резьбу.





            От косички льна отделяем прядь волокон, расправляем их по всей длине, не допуская спутывания волокон льна. Важно подобрать подходящую по толщине прядь, чтобы подмотка получилась не тонкой и не слишком толстой. В пряди не должно быть комочков: если они есть, нужно удалить.







            Некоторые сантехники скручивают прядь волокон льна перед подмоткой, кто-то плетет тоненькие косички, а кто-то подматывает прядь как есть, распущенной. Это не принципиально, кому как удобно. На конечный результат это не влияет.

            Дальше есть два варианта последующих действий.

- можно нанести на резьбу сопутствующий материал, намотать сухие волокна льна и потом нанести ещё один слой материала;

- можно подматывать уже пропитанные сопутствующим веществом пряди льна.

             В плане эффективности разницы между этими способами нет. Результат будет одинаковым. В любом случае наматывать витки льна нужно в сторону, обратную виткам резьбы. К примеру, если резьба правая, то мотать лён нужно влево.

            Берем в руку деталь трубопровода с наружной резьбой, подготавливаем для монтажа, будь то кусок трубы или резьбовой фитинг. Прикладываем подготовленные волокна льна одним концом вдоль резьбовой части трубы, прижимаем пальцем.



            Первый виток делается «замком». То есть накладывается крестом, чтобы зажать конец. Затем прядь наматываем как можно туже, виток к витку, без промежутков. По окончании подмотки конец пряди приклеиваем на сопутствующий материал ближе к краю резьбы.





            Удостоверьтесь, что волокна льна крепко держатся нарезьбе, зажмите заготовку в кулаке и проверните по заходу резьбы, лен должен быть надежно закреплен на резьбовой детали.

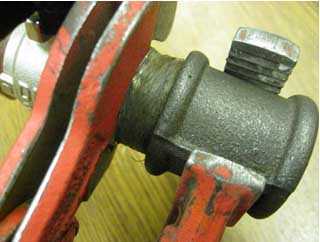

            Производим наворачивание подготовленной резьбы в муфту, внимательно следим за усилием. Очень важно, для правильного расположения деталей относительно друг друга, почувствовать может ли резьба провернуться еще на полный оборот. Если при монтаже на лен вы провернули детали больше необходимого, то незначительный возврат в сторону отворачивания не нарушит герметичности соединения.





            Монтаж произведен, но на стыке могут топорщиться волокна льна. Этот излишек подмотки не очень украшает трубопровод. Распушите торчащие волокна можно опалить при помощи зажигалки.





            Если соединяем посредством муфты две трубы, то начинаем наматывать лен в пространство между муфтой и контргайкой (по направлению вращения контргайки) предварительно согнав к муфте контргайку.





Подтянув гайку, получим вот такое соединение. Основная часть льна в фасках муфты и контргайки (между ними), тем самым образовав прокладку.






P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую,  полезную информацию по  ремонту своего жилища - своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить заявку - Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.



P.S.S. Надеюсь, что мои советы, по монтажу резьбовых соединений на лен, будут Вам полезны. Помогут избежать неприятностей при самостоятельном ремонте, монтаже водопроводной, отопительной системы. Читайте, оставляйте комментарии, спрашивайте, может, что не понятно. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



На главную



azbukainfo-tlt.ru

Как правильно намотать лен на резьбу и чем смазывать паклю

Как правильно намотать лен на резьбу

Содержание статьи

Герметичность резьбовых соединений всецело зависит от напаковки. И хотя только на первый взгляд намотка льна на резьбу не представляет собой ничего сложного, как и в любом другом деле здесь также присутствуют свои тонкости и секреты.

Например, часто случается так, что пакля срезается резьбой или наоборот вылазит наружу. В таком случае, необходимо пошкрябать резьбу, сделав на ней небольшие насечки.

Итак, о том, как правильно намотать лен на резьбу, чем лучше смазывать паклю в процессе уплотнения резьбы и будет рассказано ниже.

Как правильно намотать лен на резьбу

Для уплотнения резьб на сегодняшнее время существует два самых популярных материала, это фум-лента и лен — он же пакля. И у того и у другого материала для напаковки резьбовых соединений, присутствуют как свои положительные, так и отрицательные стороны.

Преимуществами же льна для намотки резьб, является недорогая стоимость, долговечность в использовании и некоторые другие плюсы. Например, лен при контакте с жидкостью разбухает и часто случается так, что небольшая течь на следующий день затягивается.


С паклей удобней работать и уж никак без неё не обойтись при намотке чугунных резьб и других резьбовых соединений, имеющих большие диаметры.

Чтобы знать, как правильно намотать лен на резьбу, необходимо запомнить следующее:

  1.  Намотка льна на резьбу производится по часовой стрелке или другими словами по резьбе, в сторону её закручивания.
  2.  После уплотнения резьбы паклей, поверхность её для предотвращения гниения в процессе эксплуатации смазывается специальной пастой.
  3.  Чтобы лен не слазил с резьбы в процессе её накручивания, на резьбах из цветных металлов (бронза, латунь, медь) делаются небольшие насечки с помощью плоскогубцев или сантехнических крабов. Чёрный метал можно не шкрябать.

Чем смазывать паклю для резьбы

Если вы ещё не знаете чем смазывать паклю для резьбы, то следует уяснить, что для этих целей подходят как специальные покупные пасты, например «Унипак» или же сантехнические герметики, так и другие смазки, в частности, литол и солидол.


С последними смазками для пакли, не очень удобно работать, поскольку руки от них потом не отмыть, да и эффект оказанный на лен в процессе его эксплуатации, может оказаться не таким уж и положительным, как при использовании специальных для этого смазок и герметиков.

Намотка льна на резьбу своими руками

Чтобы правильно напаковать резьбу льном, нужно от целой «косы», взять небольшое количество, и от начала резьбы начать укладывать лен в каждый виток по часовой стрелке. При этом важно следить за равномерностью намотки льна, чтобы каждый виток резьбы содержал примерно одинаковое его количество.


Не стоит сильно наматывать лён на резьбу, поскольку в таком случае её потом будет очень трудно закручивать, да и риск возникновения того, что резьба лопнет, возрастает в разы. В особенности это касается резьбовых соединений из цветного металла, у которых очень тонкие стенки и небольшая прочность.

Нормально считается, что после намотки пакли на резьбу, её верхние грани еле видны. В таком случае монтаж резьбового соединения своими руками можно будет выполнить достаточно легко и без чрезмерных усилий.

Как правило, не стоит экономить с количеством пакли, наматывая резьбу из чёрного металла — чугуна или стали. В особенности это касается чугунных резьб, с которых после накручивания пакля попросту слазит.


После того, как лен намотан на резьбу, его поверхность смазывается герметиком, при этом пасту необходимо вдавливать в паклю, а ту в свою очередь в резьбу. Только делать это нужно опять же по часовой стрелке, или в ту сторону, в которую намотан лён.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Как подмотать резьбу герметично? | Сантехскрипт

Одним из основных параметров качественного водопровода, является герметичность резьбовых соединений.

Достигается она использованием уплотнительных материалов.

Ранее, я уже две статьи посвятил теме резьбового соединения на трубе (ссылки на них найдёте в конце статьи, если интересно). При условии соблюдения рассматриваемых там нюансов в принципе дело остаётся за малым, но это ещё не всё, очень важно правильно подмотать место соединения, дабы оно было герметичным. Я использую для этого сантехнический лён, для достижения идеального варианта, вкупе с герметиком.

Составляющие герметичной резьбы.

В видеоролике показываю несколько вариантов «подмотки», один из которых , применим для парового трубопровода. В этом случае обычная подмотка выгорает, тогда нам на помощь и приходит высокотемпературный герметик (температурный интервал от -50 до +150 градусов Цельсия) — используется для резьбы от двух дюймов и более. Для трубы же меньшего диаметра можно использовать представленную фум ленту «Зубр»  (температурный интервал от -60 до +200 градусов), она из фторопласта. Конечно её можно использовать и в крупных диаметрах, но не рентабельно, так как много уходит, а стоимость не мала.

Подмотка резьбы, наглядно:

Прошу принять во внимание, что представленные материалы не реклама, а лишь то, что использую сам. Им есть альтернативные варианты.

У меня есть не маловажное дополнение:

Если, в дальнейшем, понадобится раскрутить промазанное герметиком «Siseal», без промышленного фена не обойтись. Случись такая ситуация, необходимо резьбовое соединение по всему периметру прогревать феном (температура 600 градусов Цельсия), иначе не раскрутить.

Поэтому подматываем тщательно, всегда!, дабы не пришлось, при опрессовке сливать систему и перепаковывать.

Ещё три статьи по этой теме:
Где целесообразен анаэробный герметик?
Как нарезать резьбу на трубе?
Чем нарезать резьбу на трубе?

Вопросы, или дополнения? Милости прошу в комментарии. Гостям рекомендую подписаться на получение анонсов новых статей блога, уверяю: будет ещё полезная информация. Форма откроется при прокрутке страницы вниз.

На этом сегодня всё, успехов в работе, с уважением Андрей.

Если понравилась статья, поделитесь ею с друзьями, кликнув по иконке соц сети.

Поделиться с друзьями в сети:

1

santehskript.ru

Подмотка Рекорд - соединение труб без проблем (продолжение)

Прошлый мой обзор про анаэробные герметики, вызвал достаточно большой интерес. В том обзоре я написал, что помимо герметиков в посылке была нить (подмотка) для соединения труб «Рекорд» этого же производителя. В комментариях просили описать ее свойства, и вот сегодня я решился это сделать, и не просто описать, а сравнить с ближайшими доступными конкурентами. Что из этого вышло читаем под катом (осторожно много). Практикам и теоретикам сантехнического дела посвящается.

Я уже писал, что при заказе на сумму 3 тыс руб, производитель делает доставку до двери и при этом кладет в посылку свою нить для герметизации соединений. Будем тестировать эту нить, сравнив ее со всем известным конкурентом «Tangit uni-lock» и «СантехНить», которую я увидел в леруа и о ней писали в комментариях к обзору про герметики.

Собственно сам предмет обзора:

к упаковке претензий нет, с обратной стороны инструкция:

Именитый конкурент:

упаковка более яркая и запоминающаяся своими цветными картинками, с обратной стороны также инструкция:

СантехНить:

По цветам упаковка очень напоминает нить Момент — производителя Henkel (он же выпускает Tangit). Глядя на качество блистерной упаковки, где криво держится сама коробочка с нитью, сразу возникают подозрения… С обратной стороны тоже инструкция:

Прежде чем переходить к основной части, расскажу предысторию. Первые дачные соединения, в частности подключение к магистральной трубе, делал на паклю (обычную, для конопатки деревянных строений, предварительно вытаскивая из нее палочки) и обильно мазал краской… Процедура не из приятных, ну и конечно не самая чистая. Процентов 70 соединений держалось нормально… да и чего там говорить до сих пор некоторые держаться, но кто так соединял — те поймут. Потом взял сантехнический лен и пасту… иногда и сейчас этим пользуюсь — но все реже и реже…, например вырвало на соседнем участке большой кран (полутора дюймовая резьба) не нить же там, да и старые трубы — в общем, вот примерно в этих случаях использую… Потом купил ленту фум, помучился с ней, основная ее проблема это усадка, мотать не сильно просто, перетянешь рвется не дотянешь сползает — приноровиться конечно можно — но сейчас ее иногда использую только на тонких пластиковых резьбах — там ей самое место.

Далее появилась нить Момент и Тангит (разницы между ними не увидел — поэтому буду называть Тангитом — понимая под этим любой из этих брендов) — это было просто очень удобно и 99% результат, 1% — это неизбежные мелкие ошибки или неудачное поведение трубы — сдвигает нить иногда, чаще от нежелания делать насечки. В общем, наступило прям сантехническое счастье!: руки чистые, соединение быстрое, проблем нет! Один недостаток, дороговата она… но если использовать в домашних условиях — то вполне оправдано. И вот, придя в очередной раз в магазин за нитью, продавец посоветовал гель… я колебался — нить работает хорошо — а гель что-то непонятное… но взял — провел ряд экспериментов и анаэробный гель стал основным способом герметизации, подробное описание и тестирование тут. Гель гораздо проще, у меня он давал 100% результат.

Но я уже писал в том обзоре, гель можно использовать не всегда, а именно:
— грязные (не новые) соединения (ремонт) — конечно можно отчистить все до блеска и обезжирить — но затраты не соизмеримы с использованием других материалов
— нет времени ждать полимеризации — если нет лишнего часа — собрать и дать постоять без нагрузки — гель никак не подойдет — я тестировал, выжидание 5-15 минут почти 100% дадут течь
— производитель не гарантирует адгезии геля к пластику (если у Вас пластиковая резьба — хоть одна из двух соединяемых — то гель нужно отложить в сторону)
— гель пачкает руки — иногда и это критично…
Вот в большинстве из перечисленных выше случаев, я использую нить, у меня всегда есть коробочка Тангита — и периодически она востребована.

Ну раз попала в руки нить Рекорд (будем называть эти нити: Рекорд, Тангит, СанНить — для простоты), то конечно я планировал сравнить, тем более производитель заявляет соответствие всем нормам и стандартам и дает гарантию 20 лет… Я правда не представляю, как подобная гарантия реализуется, если через 18 лет возникнет проблема — думаю производитель скажет — нарушение технологии монтажа — и он обязательно найдет такое нарушения… Ну да ладно.

Смотрим состав.
Рекорд: полимерное волокно, кремнийорганическая паста
СанНить: полиамидная нить, силикон
Тангит: полиамидная нить, силикон

то есть номинально состав отличается только у Рекорда. Кремнийорганическая паста упоминается среди теплопроводных паст, возможно это что-то иное — но позже убедился что похоже :).
Нить полиамидная не токсична, не оказывает вредного влияния на организм человека, не гидролизуется, не окисляется, не плесневеет, под воздействием солнечного света вредных веществ не выделяет.

Фактически, все эти нити состоят из синтетического волокна (а значит ничего не загниет и тп) и смазки.

Прошлый раз спрашивали про срок годности, поэтому выделю:
Тангит: 36 месяцев
СанНить: 24 месяца
Рекорд: 5 лет = 60 месяцев

Отдельно скажу, меня очень смутило, что СанНить производит ИП Никишин А.Н., и в качестве его адреса на упаковке указана квартира… Понятно что это юридический адрес… но тем не менее шлепать товары в таких больших объемах… Спросил продавца в леруа мерлене — тот честно сказал — да китайская она… ИП Никишин — наверное клеит этикетку с датой. Конечно, возможно, это клевета и данное ИП реально производит — но не верится…

Распаковываем:
Блистерная упаковка Рекорда очень крепкая, пришлось приложить немалое усилие чтобы извлечь полезный продукт.

Все стороны упаковки содержат «ценную» информацию:




Наконец извлекаем нить:

Нить пропитана белесой пастой, очень похожей на термопасту, руки пачкает вполне хорошо.

Блистерная упаковка СанНити буквально развалилась сама, стоило чуть поддеть:

информация на упаковке также присутствует:

Мне не удалось открыть ее по указанной линии, только так:

Нить выглядит так:

Тангит у меня был уже открыт:

следует сказать, что при одинаковом устройстве коробочки, у меня ни разу не получалось открыть ее так как СанНить.

Коллаж из нитей:

Оговорюсь, стол у меня белый, поэтому использовал коробку от штангенциркуля в качестве фона.

Размеры коробочек:




СанНить не измерял, у них формфактор одинаковый с Тангитом.

Еще про параметры нитей. Длина:
Рекорд: 50 м., Тангит: 20 м., СанНить: 20 м.

Температура воды, на которую рассчитаны нити:
Тангит 130С, Рекорд: 120С, СанНить 120С

Приступим к тестам 🙂
Я решил собрать единую конструкцию, чтобы тестировать все нити одновременно. Из подходящих, более-менее одинаковых деталей, имевшихся в сарае, соорудил следующее:

По быстрому напаял заглушки на кончики, даже этикетки толком не снял — уж больно временное у нас решение — должно выдержать и так.

Все 3 отвода состоят из очень близких компонентов, каждый из которых имеет по 2 соединения. У конструкции будет общий вход для подачи тестовой воды. Кто-то наверно нервно скажет, что я такой негодяй — испортил 3 разборных соединения… Но реально это не так, самые дешевые детальки в полипропиленовом водопроводостроении — это как раз бурт (2.5 руб):

То есть, ради эксперимента, я потратил 3 бурта и 3 пробки. Трубы у нас 20, резьба 1/2".

Разбираем конструкцию:

Разборное соединение имеет резиновую прокладку:

Для сборки и разборки используем следующий инструмент:

Результат намотки:

Делал с запасом (по 10 витков каждой). Тут хочется сказать, что все производители стремятся указать минимальное количество витков в своих таблицах, но резьба бывает разная и не стоит прямо следовать этим таблицам — лучше мотать чуть больше. Мотать лучше с бугорком посередине сочленения, оставив один виток вначале для входа резьбы, а в конце произойдет смещение излишков и если там мотать много, то нить просто не даст докрутить резьбу. Я думаю, следует ориентироваться на параметр: плотно идет с помощью ключа, болтаться не должно при закручивании, но и трубы надевать на ключи для создания рычага не требуется.

Отличие нитей: СанНить распадается на волокна, не просто мотать, и она суховата — приходится сильно проглаживать, Рекорд — ложиться хорошо, смазки много — но она пачкается, Тангит — смазки нормально — не пачкается.

Так выглядит стык СанНить:

Нить сильно выдавливает при скручивании

Так выглядит стык Тангит:

Все хорошо

Так у Рекорда:

Все нормально, за исключением измазанных рук в белой пасте.

Ножик лучше режет у Тангита, хуже всего у СанНити, я через некоторое время резал тангитовским ножом все 3 нити…

Вот стянутая конструкция:

Самый левый штырь на СанНити, средний Рекорд и правый на Тангите.

Переходим к тестированию… Меня упрекали некоторые в комментариях, что я тестировал герметичность компрессором, сейчас будут водные процедуры. Для тестирования воспользуемся скважинным насосом, переведя контроллер воды в ручной режим.
У нас есть кран, для продувки и слива воды, расположенный до фильтров — вполне устроит для тестов:

Давление в системе, до нашего ручного вмешательства:

Подмотаем Рекорд на кран

Прикручиваем нашего монстра:

Перед открытием крана, под низ положим фанерку, чтобы ни капли не упустить:

Открываем кран, сухо… Переводим контроллер воды в ручной режим и включим насос:

Давление растет:

Фанерка сухая:

Остановимся на 5 атмосферах:

сухо:

На этом эксперимент закончим, возвратим все режимы обратно, закрываем кран и откручиваем монстра. Я сделал 2 полных оборота прежде чем увидел каплю воды, а при скручивании пшик был нормальный :), мне в лицо попало немного воды. Сливаем воду:

Разбираем конструкцию, довольно просто, теми же ключами, вид:

слева Тангит, затем Рекорд и справа СанНить…

Все нити справились с испытанием, но в процессе сборки, да и в целом, СанНить произвела наименее внушающее доверие впечатление. На мой взгляд, Тангит поудобнее тем, что не пачкается, зато Рекорд существенно дешевле и имеет все возможные сертификаты и тестирования — выводы каждый делает сам.

На этом можно было бы и закончить, но… я решил провести еще один тест, мало имеющий отношение к использованию этих нитей — проверить какой вес они держат…

Начнем с Рекорда, собираем стенд:

Хорошо, что в комментах заметили, сбил случайно весы — измерение в фунтах 8.6 lb = 3.9 кг уверенно

доливаем полное ведро:

вес держит (11.24 lb = 5.1 кг)!

Воду сливать не стал, но по очереди привязывал все нити к ведру, они все отлично справились:

Достоинства нитей:
— всеядны к соединяемым материалам (как по материалам, так и по возрасту — лучше все таки очистить)
— мгновенная герметизация
— сравнительно легкий монтаж
— позволяют регулировать соединение
— нетребовательны к температурам монтажа
Недостатки:
— дороговаты (Рекорд — из этих оптимален по цене/качеству)
— требуют насечек на резьбе (которые легко сделать ключом), для цепкости нити, особенно на резьбах высота которых превышает диаметр трубы
— требуются усилия для закручивания
— монтаж более сложный чем на анаэробный герметик

Ну теперь уже точно все! Спасибо тем кто дочитал до конца! Надеюсь быть полезным!

mysku.ru

Как правильно наматывать лен на резьбу | Как

» Как


Как правильно подмотать резьбу?

Как правильно подмотать резьбу?

Для того, чтобы соединить между собой две сантехнические детали и получить хорошее герметичное соединение, которое не даст протечки, можно воспользоваться различными лентами или обмотать места соединений при помощи традиционного льна. В основном соединения уплотняю льном, потому что он намного дешевле, и соединение получается более надежным.

В тех случаях, когда уплотнить льном не получится, использую сантехническую ленту, также в процессе работы пользуюсь уплотнительными пастами унипак и мультипак.

Уплотнительная паста необходима для того, чтобы в трубах систем горячего водоснабжения и отопления лен не прогорал и не портился от воздействия высоких температур, иначе соединение может потерять герметичность.

Раньше для этих целей лен обмазывали краской, теперь на замену ей пришла более удобная уплотнительная паста. В случае необходимости разобрать соединение, обработанное краской, через год становится невозможно, если лен не обработать, соединение быстро даст протечку.

При использовании уплотнительной пасты можно отрегулировать соединение.

Лен продается в разной фасовке и упаковке, его можно приобрести как мотками, так и отдельными нитями, поэтому в случае необходимости можно воспользоваться готовой пядью и ничего не выдумывать. Опять же, это не самый дешевый вариант, к тому же качество при таком варианте оставляет желать лучшего.

Некачественный лен отличается тем, что он грубый, имеет довольно неприятный запах, и из него не получится сделать прядь нужной толщины.

Как правильно подматывать резьбу льном?

В этом деле самое главное – не переусердствовать – если намотать слишком много льна, полученное соединение может лопнуть, если намотать слишком мало льна, то оно может протечь. Необходимо соблюдать золотую середину, все это приходит вместе с практическим опытом.

Как правильно использовать уплотнительную пасту - как пользоваться унипаком (Unipak)?

Производители рекомендуют намазывать пасту на предварительно очищенную резьбу, затем сверху наматывать лен, промазывая поверху еще одним слоем унипака. Можно сделать и проще без ущерба качеству соединения. Например, либо намазать лен только сверху, либо окунуть всю прядь в уплотнительную пасту – эффект будет таким же.

Накручивать лен на резьбовое соединение нужно по направлению движения часовой стрелки таким образом, чтобы при закручивании деталей он не разматывался. После того, как лен был намотан, и на него была намазана уплотнительная паста, соединение необходимо добросовестно стянуть между собой двумя ключами и переходить к следующему этапу работ.

Чем подмотать резьбу?

Для герметизации соединений можно использовать на выбор лен и сантехническую пасту. В этом случае необходимо иметь в виду, что лен не подходит для трубопроводов, рассчитанных на эксплуатацию при температуре больше 90 градусов, потому что он со временем выгорает, теряя свои свойства. Можно использовать нить TANGIT Uni-Lock или ее аналог. Упаковка на блистере уверенно заявляет, что 20-ти метров хватит на герметизацию 50 соединений для резьбы 1/2 дюйма. Аналог - «Сантехнить» при одинаковой стоимости имеет 50 метров и продается практически в любом магазине типа Леруа-Мерлен.

Можно использовать полиамидную нить в комбинации с силиконовой смазкой. Фирменный TANGIT Uni-Lock состоит из полиамидной нити и силикона. поэтому можно запросто сэкономить, взяв в любом строительном магазине обычную толстую полиамидную нить и силиконовую или сантехническую смазку. Льняную, джутовую веревку или подобный аналог, изготовленный из растительного сырья, можно по случаю приобрести в хозяйственном магазине, потратив за те же 50 метров примерно такую же сумму.

При использовании силиконового герметика необходимо иметь в виду, что он довольно быстро затвердевает, поэтому через небольшой промежуток времени отрегулировать соединение уже не получится, такой герметик просто порвется внутри резьбы. По этим причинам герметизирующий наполнитель не должен ни затвердевать, ни вымываться.

Еще один интересный момент – силиконовые герметики на уксусной основе вызывают коррозию металла, это обязательно необходимо учесть при выборе материалов.

Самый простой способ для того, чтобы определиться, что подходит для герметизации, а что – нет, необходимо предварительно поэкспериментировать.

Как наматывать ?

Для профессионалов это дело привычки – кто наматывает крест-накрест, кто точно следует указаниям, подробно расписанным в инструкции, при этом самое главное – нужно наматывать плотно, таким образом, чтобы резьба была полностью закрыта используемым материалом, в этом случае ничего не протечет. Однако намотанная против резьбы нить может быть повреждена при закручивании гайки.

Для наматывания льна нужно отделить небольшую прядь толщиной в одну или две спички, разгладить ее, выбрать и выбросить мелкие ворсинки. Можно скрутить прядь в шнурок. Затем очень плотно наматывать ее по резьбе, начиная от края резьбы, таким образом, чтобы была полностью закрыта канавка резьбы. После этого потребуется взять сантехническую пасту и вращательными движениями намазать ее на лен. Если в процессе работы все было сделано аккуратно, то все обязательно получится. Останется только закрутить соединение, приложив небольшое усилие. Если гайка при этом будет закручиваться легко, значит, либо было намотано небольшое количество льна, либо получился слишком большой зазор между внутренней и внешней резьбой. Необходимо будет все разобрать и заново переделать. Если работа была выполнена правильно, то лен не будет торчать наружу, и получится надежное и герметичное соединение.

Нить TANGIT Uni-Lock достаточно просто намотать крест-накрест либо намотать по резьбе на 6-8 оборотов и соединить между собой детали – на этом работа будет закончена.

При самопальном варианте полиамидную нить нужно намотать и обмазать сантехнической пастой либо силиконовой смазкой. Можно предварительно пропитать силиконовой смазкой весь моток полиамидной нити, после этого намотать ее на соединение и соединить детали. Пропитанный моток можно затем положить в пластиковую упаковку, чтобы она ничего не запачкала, не высохла, и к ней не прилипло ничего лишнего.

Льняную веревку для работы нужно разъединить на два шнурка, отрезать от нее 40-50 см, намотать на резьбу, смазать сантехнической пастой и закрутить полученное соединение. Понять, что лучше использовать в процессе работы - синтетическую нить - TANGIT Uni-Lock или другой аналог – можно только при наличии соответствующего опыта.

Как наматывать лен на резьбу?

При ремонте трубопровода главным требованием является герметичность соединений. От них зависит функциональность и безаварийность работы водопроводных, отопительных, газовых и иных систем. Чем же достигается герметичность?

Чаще всего при установке и ремонте водопровода используется резьбовое соединение – это недорого, быстро и практично. Имея под рукой всего лишь гаечный ключ, сантехнику удается легко разобрать и собрать систему, заменить вышедший из строя узел. Но резьба не дает гарантии, что соединение будет идеальным, необходим еще какой-то уплотняющий компонент.

Какие уплотнители предлагает рынок стройматериалов

Существует несколько видов уплотняющих материалов, отличающихся между собой стоимостью, удобством и надежностью использования:

  • Лента ФУМ (фторопластовый уплотнительный материал)
  • Уплотнительная нить
  • Льняная нить

Среди всех предложений ФУМ лента достаточно капризна в применении, уплотнительная нить имеет хорошие качества, но слишком дорога, и лишь лен является безупречным средством, зарекомендовавшим себя на протяжении многих десятилетий.

Как правильно намотать лен на резьбу?

Чтобы соединение было прочным и герметичным, резьбовые участки необходимо зачистить от ржавчины с помощью мелкозернистой наждачной бумаги. На этом этапе важно не повредить резьбу. Затем следует проверить, есть ли на резьбе насечки – с ними уложенные нитки льна фиксируются и при соединении деталей не сдвигаются. Если насечек нет, их можно нанести напильником или сантехническим ключом.

Правильная намотка льна состоит из нескольких шагов:

  • Проверить плотность соединения с чистой, безо льна резьбой, чтобы понять, какой толщины намотку следует выполнить.
  • Взять пучок льна и отделить от него прядь достаточной толщины для получения плотного соединения. Волоски льна должны быть одной длины, без комочков, соломы и мусора.
  • Свить из пряди неплотный жгут такой толщины, чтобы он мог заполнить один желобок резьбы.
  • Придерживая конец льняного жгута у края резьбы, намотать его по направлению, противоположному закручиванию гайки. Каждый последующий виток должен плотно ложиться к предыдущему. Здесь важно не переусердствовать с количеством слоев, их должно быть не более двух, иначе соединение может лопнуть при закручивании или от горячей воды при эксплуатации. Если жгут оказался коротким, намотку следует продолжить следующим пучком.
  • Осмотреть обратную сторону намотки и убедиться в отсутствии лысин.
  • Поверх льна нанести слой специальной пасты или силикона и закрутить соединение, пока паста не затвердела. Применение уплотняющего состава способствует долговечности соединения, предотвращает гниение льна, помогает легко разобрать конструкцию в будущем. Не следует использовать в качестве уплотнителя герметик, такое соединение трудно поддается разборке.

Использование уплотнителя при резьбовом соединении трубопроводных систем – это просто. Подобный подход не требует применения дорогостоящего оборудования, и легко выполним как профессионалом, так и домашним сантехником .

Курс обучения слесаря сантехника.

Здравствуйте. Сегодня вы узнаете, как правильно наматывать подмотку на резьбы, где сантехники используют силикон и герметик. Затем рассмотрим какие бывают фитинги трубопроводов и канализационные соединения ( фасонные части ).

Любому сантехнику приходится очень часто использовать подмотку. Где применяется подмотка? Подмотка используется для гермитизации резьбовых соединений фитингов и других деталей.

Для подмотки, в основном используются два материала: это лента-фум и лён ( льняные нити ).

Фум лента для подмотки.

В подавляющем большинстве случаев, я использую именно льняную подмотку. Льняная подмотка очень надёжна, и протечки, при её использовании, случаются очень редко. Фум удобно использовать для герметизации пластиковых резьбовых соединений, временных соединений на холодной воде, соединениях, где нет никаких механических нагрузок. Если резьбовое соединение, с использоанием фум ленты, после монтажа прокрутить, то большая вероятность того, что оно потечёт.

Льняная подмотка

При использовании льняной подмотки, резьбовое соединение можно прокручивать, даже через большой промежуток времени.Если, конечно, для герметизации вместе со льном, использовался герметик. Я рекомендую использовать такой, как показан на рисунке 11. Проверен в работе уже более 5 лет. Хотя, если вы привыкли пользоваться другим, и у вас всё прекрасно держит, то пожалуйста, можете пользоваться своим. В качестве герметика некоторые используют силикон, смазочные материалы ( не рекомендую, так как нельзя использовать для питьевой воды ), или маслянные краски ( тоже не рекомендую по той же причине, плюс после засыхания, очень трудно заменить старую арматуру, краска становится как клей, и тот, кто будет демонтировать арматуру, не вспомнит вас хорошим словом! ).

Как правильно наматывать подмотку?

Это очень просто, и в тоже время, нужно учитывать определённые нюансы. Итак, нужно отделить немного льна, как показано на рисунке 12. Далее, держа лён в одной руке, двумя пальцами другой руки провести по льну и отделить все комки и узелки, чтобы лён был чистый. Вообще, при покупке льна, обращайте внимание на его качество, вам меньше будет возится с его очисткой, и меньше будет отхода!

Теперь накладываем лён на фитиг ( рисунок 14 ), учитывая направление резьбы. Если резьба правая, то лён наматываем по часовой стрелке, если резьба левая - против часовой стелки. Почему именно так? На рисунке 13, стрелкой показано на зазубрены на резьбе. Это не брак и не случайно нанесеные засечки. Они препятствуют прокручиванию подмотки, при вкручивании резьбы в другой фитинг.

Накручивая лён, начинайте с конца резьбы, к началу, и затем обратно к концу резьбы. Таким образом, чем больше витков резьбы мы будем вкручивать, тем плотнее будет слой подмотки.

Далее, наносим герметик на намотанную подмотку, равномерно по всей поверхности, как показано на рисунке 15.

Должно получится, как на рисунке 16.

Учитывая эти нюансы, и немного попрактикававшись, вы быстро научитесь качественно наматывать подмотку!

Фитинги и фасонные части. Основные типы.

Я не буду много их описывать, это ни к чему. Просто упомяну то, что есть стандартные ( например углы 90 и 45 градусов), и не стандартные ( например углы 37 градусов ).

Начнём с водороводных фитингов:

Угол 90 градусов.

Угол 45 градусов

Разборное соединение с ВР

Источники: http://sanrus.net/kak-pravilno/375-kak-pravilno-podmotat-rezbu.html, http://sam-brigadir.ru/kak-pravilno-namotat-lyon-na-rezbu.html, http://3-w.name/materials/46


Комментариев пока нет!

restart24.ru

Как правильно наматывать лен на резьбу | Как

» Как


Как правильно подмотать резьбу?

Как правильно подмотать резьбу?

Для того, чтобы соединить между собой две сантехнические детали и получить хорошее герметичное соединение, которое не даст протечки, можно воспользоваться различными лентами или обмотать места соединений при помощи традиционного льна. В основном соединения уплотняю льном, потому что он намного дешевле, и соединение получается более надежным.

В тех случаях, когда уплотнить льном не получится, использую сантехническую ленту, также в процессе работы пользуюсь уплотнительными пастами унипак и мультипак.

Уплотнительная паста необходима для того, чтобы в трубах систем горячего водоснабжения и отопления лен не прогорал и не портился от воздействия высоких температур, иначе соединение может потерять герметичность.

Раньше для этих целей лен обмазывали краской, теперь на замену ей пришла более удобная уплотнительная паста. В случае необходимости разобрать соединение, обработанное краской, через год становится невозможно, если лен не обработать, соединение быстро даст протечку.

При использовании уплотнительной пасты можно отрегулировать соединение.

Лен продается в разной фасовке и упаковке, его можно приобрести как мотками, так и отдельными нитями, поэтому в случае необходимости можно воспользоваться готовой пядью и ничего не выдумывать. Опять же, это не самый дешевый вариант, к тому же качество при таком варианте оставляет желать лучшего.

Некачественный лен отличается тем, что он грубый, имеет довольно неприятный запах, и из него не получится сделать прядь нужной толщины.

Как правильно подматывать резьбу льном?

В этом деле самое главное – не переусердствовать – если намотать слишком много льна, полученное соединение может лопнуть, если намотать слишком мало льна, то оно может протечь. Необходимо соблюдать золотую середину, все это приходит вместе с практическим опытом.

Как правильно использовать уплотнительную пасту - как пользоваться унипаком (Unipak)?

Производители рекомендуют намазывать пасту на предварительно очищенную резьбу, затем сверху наматывать лен, промазывая поверху еще одним слоем унипака. Можно сделать и проще без ущерба качеству соединения. Например, либо намазать лен только сверху, либо окунуть всю прядь в уплотнительную пасту – эффект будет таким же.

Накручивать лен на резьбовое соединение нужно по направлению движения часовой стрелки таким образом, чтобы при закручивании деталей он не разматывался. После того, как лен был намотан, и на него была намазана уплотнительная паста, соединение необходимо добросовестно стянуть между собой двумя ключами и переходить к следующему этапу работ.

Чем подмотать резьбу?

Для герметизации соединений можно использовать на выбор лен и сантехническую пасту. В этом случае необходимо иметь в виду, что лен не подходит для трубопроводов, рассчитанных на эксплуатацию при температуре больше 90 градусов, потому что он со временем выгорает, теряя свои свойства. Можно использовать нить TANGIT Uni-Lock или ее аналог. Упаковка на блистере уверенно заявляет, что 20-ти метров хватит на герметизацию 50 соединений для резьбы 1/2 дюйма. Аналог - «Сантехнить» при одинаковой стоимости имеет 50 метров и продается практически в любом магазине типа Леруа-Мерлен.

Можно использовать полиамидную нить в комбинации с силиконовой смазкой. Фирменный TANGIT Uni-Lock состоит из полиамидной нити и силикона. поэтому можно запросто сэкономить, взяв в любом строительном магазине обычную толстую полиамидную нить и силиконовую или сантехническую смазку. Льняную, джутовую веревку или подобный аналог, изготовленный из растительного сырья, можно по случаю приобрести в хозяйственном магазине, потратив за те же 50 метров примерно такую же сумму.

При использовании силиконового герметика необходимо иметь в виду, что он довольно быстро затвердевает, поэтому через небольшой промежуток времени отрегулировать соединение уже не получится, такой герметик просто порвется внутри резьбы. По этим причинам герметизирующий наполнитель не должен ни затвердевать, ни вымываться.

Еще один интересный момент – силиконовые герметики на уксусной основе вызывают коррозию металла, это обязательно необходимо учесть при выборе материалов.

Самый простой способ для того, чтобы определиться, что подходит для герметизации, а что – нет, необходимо предварительно поэкспериментировать.

Как наматывать ?

Для профессионалов это дело привычки – кто наматывает крест-накрест, кто точно следует указаниям, подробно расписанным в инструкции, при этом самое главное – нужно наматывать плотно, таким образом, чтобы резьба была полностью закрыта используемым материалом, в этом случае ничего не протечет. Однако намотанная против резьбы нить может быть повреждена при закручивании гайки.

Для наматывания льна нужно отделить небольшую прядь толщиной в одну или две спички, разгладить ее, выбрать и выбросить мелкие ворсинки. Можно скрутить прядь в шнурок. Затем очень плотно наматывать ее по резьбе, начиная от края резьбы, таким образом, чтобы была полностью закрыта канавка резьбы. После этого потребуется взять сантехническую пасту и вращательными движениями намазать ее на лен. Если в процессе работы все было сделано аккуратно, то все обязательно получится. Останется только закрутить соединение, приложив небольшое усилие. Если гайка при этом будет закручиваться легко, значит, либо было намотано небольшое количество льна, либо получился слишком большой зазор между внутренней и внешней резьбой. Необходимо будет все разобрать и заново переделать. Если работа была выполнена правильно, то лен не будет торчать наружу, и получится надежное и герметичное соединение.

Нить TANGIT Uni-Lock достаточно просто намотать крест-накрест либо намотать по резьбе на 6-8 оборотов и соединить между собой детали – на этом работа будет закончена.

При самопальном варианте полиамидную нить нужно намотать и обмазать сантехнической пастой либо силиконовой смазкой. Можно предварительно пропитать силиконовой смазкой весь моток полиамидной нити, после этого намотать ее на соединение и соединить детали. Пропитанный моток можно затем положить в пластиковую упаковку, чтобы она ничего не запачкала, не высохла, и к ней не прилипло ничего лишнего.

Льняную веревку для работы нужно разъединить на два шнурка, отрезать от нее 40-50 см, намотать на резьбу, смазать сантехнической пастой и закрутить полученное соединение. Понять, что лучше использовать в процессе работы - синтетическую нить - TANGIT Uni-Lock или другой аналог – можно только при наличии соответствующего опыта.

Как наматывать лен на резьбу?

При ремонте трубопровода главным требованием является герметичность соединений. От них зависит функциональность и безаварийность работы водопроводных, отопительных, газовых и иных систем. Чем же достигается герметичность?

Чаще всего при установке и ремонте водопровода используется резьбовое соединение – это недорого, быстро и практично. Имея под рукой всего лишь гаечный ключ, сантехнику удается легко разобрать и собрать систему, заменить вышедший из строя узел. Но резьба не дает гарантии, что соединение будет идеальным, необходим еще какой-то уплотняющий компонент.

Какие уплотнители предлагает рынок стройматериалов

Существует несколько видов уплотняющих материалов, отличающихся между собой стоимостью, удобством и надежностью использования:

  • Лента ФУМ (фторопластовый уплотнительный материал)
  • Уплотнительная нить
  • Льняная нить

Среди всех предложений ФУМ лента достаточно капризна в применении, уплотнительная нить имеет хорошие качества, но слишком дорога, и лишь лен является безупречным средством, зарекомендовавшим себя на протяжении многих десятилетий.

Как правильно намотать лен на резьбу?

Чтобы соединение было прочным и герметичным, резьбовые участки необходимо зачистить от ржавчины с помощью мелкозернистой наждачной бумаги. На этом этапе важно не повредить резьбу. Затем следует проверить, есть ли на резьбе насечки – с ними уложенные нитки льна фиксируются и при соединении деталей не сдвигаются. Если насечек нет, их можно нанести напильником или сантехническим ключом.

Правильная намотка льна состоит из нескольких шагов:

  • Проверить плотность соединения с чистой, безо льна резьбой, чтобы понять, какой толщины намотку следует выполнить.
  • Взять пучок льна и отделить от него прядь достаточной толщины для получения плотного соединения. Волоски льна должны быть одной длины, без комочков, соломы и мусора.
  • Свить из пряди неплотный жгут такой толщины, чтобы он мог заполнить один желобок резьбы.
  • Придерживая конец льняного жгута у края резьбы, намотать его по направлению, противоположному закручиванию гайки. Каждый последующий виток должен плотно ложиться к предыдущему. Здесь важно не переусердствовать с количеством слоев, их должно быть не более двух, иначе соединение может лопнуть при закручивании или от горячей воды при эксплуатации. Если жгут оказался коротким, намотку следует продолжить следующим пучком.
  • Осмотреть обратную сторону намотки и убедиться в отсутствии лысин.
  • Поверх льна нанести слой специальной пасты или силикона и закрутить соединение, пока паста не затвердела. Применение уплотняющего состава способствует долговечности соединения, предотвращает гниение льна, помогает легко разобрать конструкцию в будущем. Не следует использовать в качестве уплотнителя герметик, такое соединение трудно поддается разборке.

Использование уплотнителя при резьбовом соединении трубопроводных систем – это просто. Подобный подход не требует применения дорогостоящего оборудования, и легко выполним как профессионалом, так и домашним сантехником .

Курс обучения слесаря сантехника.

Здравствуйте. Сегодня вы узнаете, как правильно наматывать подмотку на резьбы, где сантехники используют силикон и герметик. Затем рассмотрим какие бывают фитинги трубопроводов и канализационные соединения ( фасонные части ).

Любому сантехнику приходится очень часто использовать подмотку. Где применяется подмотка? Подмотка используется для гермитизации резьбовых соединений фитингов и других деталей.

Для подмотки, в основном используются два материала: это лента-фум и лён ( льняные нити ).

Фум лента для подмотки.

В подавляющем большинстве случаев, я использую именно льняную подмотку. Льняная подмотка очень надёжна, и протечки, при её использовании, случаются очень редко. Фум удобно использовать для герметизации пластиковых резьбовых соединений, временных соединений на холодной воде, соединениях, где нет никаких механических нагрузок. Если резьбовое соединение, с использоанием фум ленты, после монтажа прокрутить, то большая вероятность того, что оно потечёт.

Льняная подмотка

При использовании льняной подмотки, резьбовое соединение можно прокручивать, даже через большой промежуток времени.Если, конечно, для герметизации вместе со льном, использовался герметик. Я рекомендую использовать такой, как показан на рисунке 11. Проверен в работе уже более 5 лет. Хотя, если вы привыкли пользоваться другим, и у вас всё прекрасно держит, то пожалуйста, можете пользоваться своим. В качестве герметика некоторые используют силикон, смазочные материалы ( не рекомендую, так как нельзя использовать для питьевой воды ), или маслянные краски ( тоже не рекомендую по той же причине, плюс после засыхания, очень трудно заменить старую арматуру, краска становится как клей, и тот, кто будет демонтировать арматуру, не вспомнит вас хорошим словом! ).

Как правильно наматывать подмотку?

Это очень просто, и в тоже время, нужно учитывать определённые нюансы. Итак, нужно отделить немного льна, как показано на рисунке 12. Далее, держа лён в одной руке, двумя пальцами другой руки провести по льну и отделить все комки и узелки, чтобы лён был чистый. Вообще, при покупке льна, обращайте внимание на его качество, вам меньше будет возится с его очисткой, и меньше будет отхода!

Теперь накладываем лён на фитиг ( рисунок 14 ), учитывая направление резьбы. Если резьба правая, то лён наматываем по часовой стрелке, если резьба левая - против часовой стелки. Почему именно так? На рисунке 13, стрелкой показано на зазубрены на резьбе. Это не брак и не случайно нанесеные засечки. Они препятствуют прокручиванию подмотки, при вкручивании резьбы в другой фитинг.

Накручивая лён, начинайте с конца резьбы, к началу, и затем обратно к концу резьбы. Таким образом, чем больше витков резьбы мы будем вкручивать, тем плотнее будет слой подмотки.

Далее, наносим герметик на намотанную подмотку, равномерно по всей поверхности, как показано на рисунке 15.

Должно получится, как на рисунке 16.

Учитывая эти нюансы, и немного попрактикававшись, вы быстро научитесь качественно наматывать подмотку!

Фитинги и фасонные части. Основные типы.

Я не буду много их описывать, это ни к чему. Просто упомяну то, что есть стандартные ( например углы 90 и 45 градусов), и не стандартные ( например углы 37 градусов ).

Начнём с водороводных фитингов:

Угол 90 градусов.

Угол 45 градусов

Разборное соединение с ВР

Источники: http://sanrus.net/kak-pravilno/375-kak-pravilno-podmotat-rezbu.html, http://sam-brigadir.ru/kak-pravilno-namotat-lyon-na-rezbu.html, http://3-w.name/materials/46


Комментариев пока нет!

www.restart24.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
