Воздушное отопление частного дома своими руками
Оптимальная схема обогрева частного дома не должна ставить в тупик уже после того, как дом построен и проведены пусконаладочные работы по отоплению. Просчитывать нужно все заранее и чем больше схем обогрева мы рассмотрим, тем больший у нас будет выбор. Даже, если такая схема, как воздушное отопление, не подходит для конкретного дома, мы будем знать, что такая схема есть.
Содержание:
- Воздушная система отопления
- Отказ от теплоносителя — основа системы
- Воздухонагреватели на твердом топливе и другие виды воздушного отопления
- Схемы воздушного обогрева

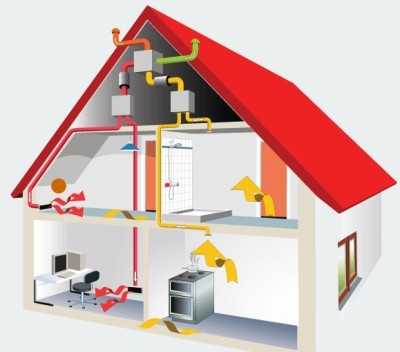

Воздушная система отопления
Воздушная отопительная система может работать как на охлаждение, так и на отопление. Это система подразумевает терморегуляцию помещений в процессе подачи воздуха нужной температуры. Есть у нее некоторые необычные, или точнее, непривычные особенности, по сравнению с классической водяной системой отопления.
Основным положительным свойством такой системы есть то, что воздух в комнате прогревается очень равномерно. А это полностью исключает появление резких запахов, как, к примеру, в случае с печкой. В доме с воздушной системой отопления никогда не запотеют стекла, никогда не будет малейших признаков конденсата и его последствий. Нагрев воздуха происходит настолько равномерно, что в зависимости от мощности системы, она способна обогреть довольно большие объемы и такой схемой пользуются при отоплении залов, цехов и ангаров.
Отказ от теплоносителя — основа системы
Большим преимуществом воздушной системы отопления есть полный отказ от сложных систем циркуляции теплоносителя, в результате чего теряется довольно большое количество тепловой энергии. Не менее важным фактором будет безопасность использования такой системы. Дело в том, что в классической системе отопления по трубам циркулирует довольно агрессивная жидкость или вода с высокой температурой, да еще и под давлением. Стоит системе потерять герметичность, как теплоноситель начинает представлять серьезную опасность как для технического состояния помещения, так и для людей. Воздушное отопление такого себе не позволяет.
Классическое отопление с применением теплоносителя и системы трубопроводов в обязательном порядке предполагает профилактические работы, а ремонт такой системы зимой представляется довольно сложным мероприятием. Не говоря уже о свойствах воды расширяться при замерзании и опасности разморозить всю систему. Это неприятное свойство системы, особенно в тех помещениях или домах, которыми не пользуются круглый год.
Воздухонагреватели на твердом топливе и другие виды воздушного отопления
Воздушное отопление включает в состав системы воздухонагреватели, которые могут нагревать воздух несколькими путями:
- горячей водой;
- паровой нагрев;
- твердым и жидким топливом;
- электричеством.
Поэтому и аппараты для нагрева воздуха могут быть совершенно разными. Вот краткое описание некоторых из них:
- Водные нагреватели воздуха. Такие приборы обогревают довольно большие помещения и применяются в основном в административных зданиях и общественных зданиях. Для жилых домов такие системы применяются крайне редко.

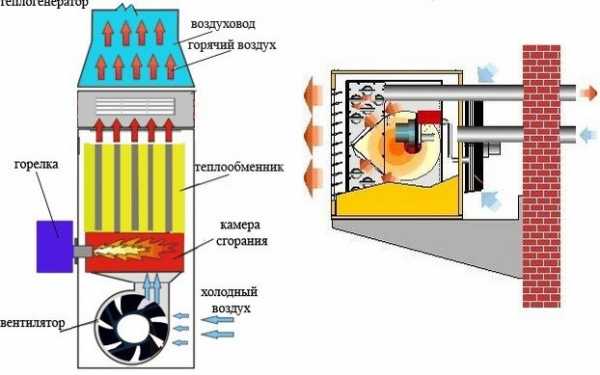

- Нагреватели на твердом топливе. Теплогенераторы на твердом топливе представляют собой простое устройство, которое состоит из теплообменника, топки и нагнетающего вентилятора. Топливо сгорает в теплообменнике, а холодный воздух подается снизу специальным вентилятором. Проходя через теплообменник, воздух нагревается и подается в воздуховоды, где проходит очистку и направляется в помещение.
- Электрические теплогенераторы. Такие устройства применяются нечасто, потому что стоимость их значительно превышает газовые и твердотопливные теплогенераторы. Тем не менее, они более работоспособны, но требуют частого обслуживания. Есть некоторые модели, которые совмещают электрический нагрев воздуха с водяным.
В частных домах наиболее распространены теплогенераторы, которые работают на газе, твердом и жидком топливе. Газовые и жидкостные генераторы унифицированы между собой, поскольку горелка, которая греет теплообменник, может работать на двух видах топлива даже без перенастройки системы.
Схемы воздушного обогрева
Независимо от того, какой используется теплогенератор, все же главной частью системы остается правильно организованная циркуляция воздуха, а именно организация воздуховодов. Систем есть тоже несколько и используют их по-разному, в зависимости от типа помещения и от его предназначения.
Прямоточная система обогрева

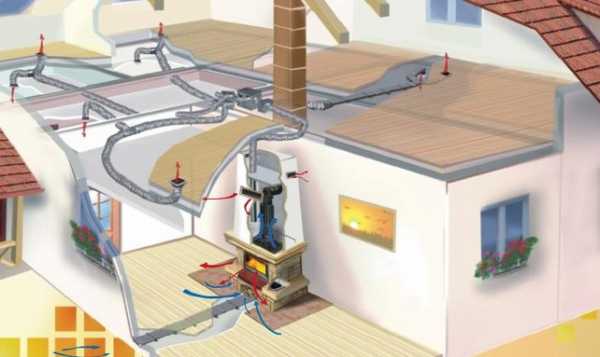

Такая система наиболее проста и воздушное отопление частного дома своими руками доверяют именно ей. Схема предполагает установку в нижней части дома твердотопливный котел с теплообменником, через который проходит воздух. Он нагревается и поступает в воздуховоды, которые раньше располагали прямо в стенах в полостях. Такая система малоэффективна и в чистом виде ее перестали использовать. Зато популярность получила другая система.
Рециркуляционная система обогрева

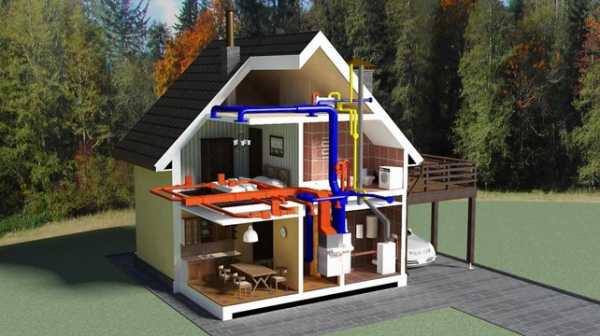

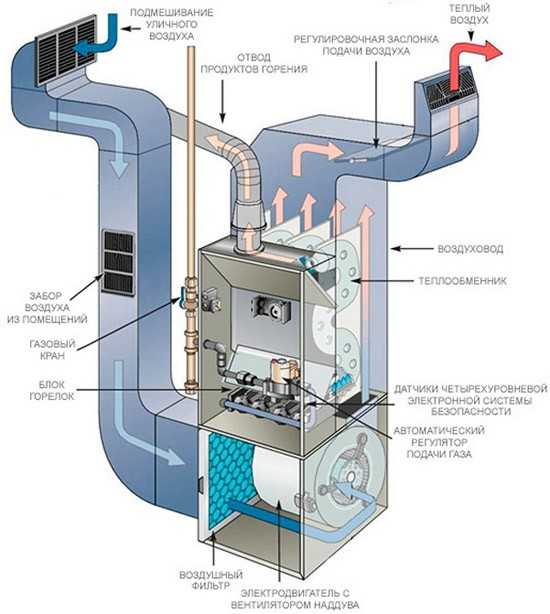

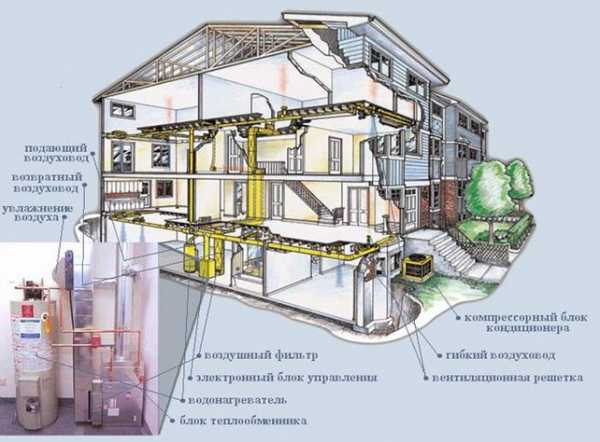

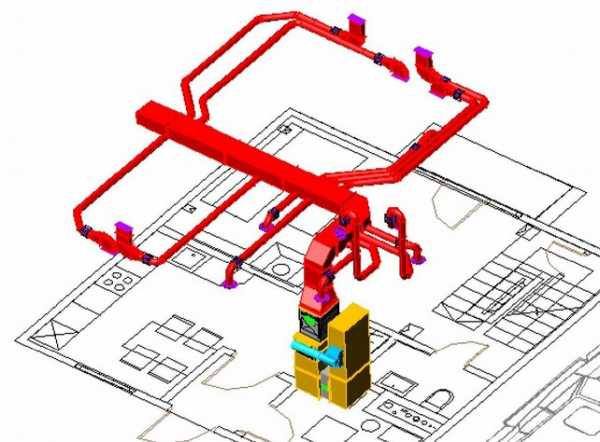

Такая схема применяется в основном с газовыми и дизельными нагревателями. Для ее реализации в современных домах прокладывают воздуховоды, по которым воздух поднимается на верхний этаж, где остывает и снова поступает в нижнюю часть здания. Рециркуляционная система более экономична, чем прямоточная, поскольку теплый воздух не уходит из дома, а циркулирует.
Собрать такую систему вполне может каждый своими руками. Только при этом нужно учесть расходы на содержание нагревательного элемента, объем дома и цену самого оборудования. Воздушное отопление, скорее всего, имеет большое будущее, а реализация схем воздуховодов еще не сказала свое последнее слово.
Читайте также Вакуумный насос для откачки воздуха, Водяное отопление частного дома своими руками
nashprorab.com
Полезная модель “Воздухонагреватель с жаротрубным теплообменником” относится к воздухонагревателям с принудительной или естественной циркуляцией теплоносителя, предназначенным для воздушного отопления производственных помещений, а так же для сушки сельскохозяйственных продуктов. Целью полезной модели является снижение металлоемкости и повышения тепловой мощности твердотопливных воздухонагревателей в результате максимального использования в теплообменнике температуры продуктов сгорания, за счет того, что горизонтально расположенные камера сгорания и воздуховод цилиндрической формы сообщаются в торце камеры сгорания с теплообменником, выполненным из вертикально установленных труб для отвода продуктов сгорания, расположенных в шахматном порядке, в зоне потока нагреваемого воздуха, конструктивно обеспечивая максимальный теплосъем.
Полезная модель относится к воздухонагревателям с принудительной или естественной циркуляцией теплоносителя, предназначенных для воздушного отопления производственных помещений, а так же для сушки сельскохозяйственных продуктов.
Известны воздухонагреватели [1], [2], теплогенераторы [3], [4], [5] для отопления с принудительной циркуляцией.
Наиболее близким прототипом к описываемой полезной модели является воздухонагреватель, состоящий из горизонтально расположенных цилиндрической формы корпуса теплообменника кольцевого, камеры сгорания, соединенной с теплообменником патрубком для отвода продуктов сгорания [2].
Для получения большей тепловой мощности такого прототипа требуется значительно увеличивать габаритные размеры корпуса и теплообменника, в результате чего возрастает удельная металлоемкость.
Задачей полезной модели является повышение тепловой мощности в результате максимального использования температуры продуктов сгорания в теплообменнике.
Решение указанной задачи достигается тем, что в заявляемом воздухонагревателе с жаротрубным теплообменником горизонтально расположенные камера сгорания и воздуховод цилиндрической формы сообщаются в торце камеры сгорания с теплообменником, выполненным из вертикально расположенных в шахматном порядке труб, для отвода продуктов сгорания в зоне потока нагреваемого воздуха, обеспечивая максимальный теплосъем.
На чертеже предлагаемой полезной модели изображена принципиальная схема воздухонагревателя с жаротрубным теплообменником, имеющая следующие составные части:
воздуховод 1, камера сгорания 2, теплообменник 3, трубы 4 для отвода продуктов сгорания в атмосферу.
Возможность осуществления полезной модели подтверждается работой изображенного воздухонагревателя с жаротрубным теплообменником следующим образом.
При сгорании топлива в горизонтально расположенной цилиндрической камере сгорания 2 образуются горячие дымовые газы, которые нагревают стенки камеры сгорания, омываемые холодным воздухом воздуховода 1. Дымовые газы и легкие фракции топлива, имеющие высокую температуру, из камеры сгорания проходят в нижнюю зону теплообменника 3 и перетекают в вертикально расположенные в шахматном порядке трубы 4, нагревают их и уходят в атмосферу.
Холодный воздух поступает в воздуховод 1, перемещается вдоль камеры сгорания 2, охлаждает ее стенки и далее, попадая в теплообменник 3, омывает трубы 4, расположенные вертикально в шахматном порядке, аккумулирует тепло, одновременно предотвращая их перегрев, и подается в отапливаемое помещение или сушильную камеру.
[1] ТУ РБ 400083770.015-2000 “Воздухонагреватели ВН-175 и ТГ-Ф-1,5. Технические условия”. Зарегистрированы Госстандартом РБ за №011410 02.10.2000 г.
[2] ТУ РБ 400083770.016-2000 “Воздухонагреватели ТГ-Т-150, ТГ-Т-150-01; ВНТ-300 и ВНТ-300-01. Технические условия”. Зарегистрированы Госстандартом РБ за №011474 18.10.2000 г.
[3] ТУ РБ 00238658.008-97 “Теплогенератор ТГ-Т-100. Технические условия”. Зарегистрированы Госстандартом РБ за №005027 12.02.1997 г.
[4] Теплогенератор на твердом топливе АТ-0,5. Каталог сельскохозяйственных машин и оборудования Министерства промышленности РБ.
[5] Теплогенератор на твердом топливе ТГА-800. Каталог сельскохозяйственных машин и оборудования Министерства промышленности РБ.
Воздухонагреватель с жаротрубным теплообменником с принудительной или естественной циркуляцией теплоносителя, содержащий камеру сгорания, воздуховод, теплообменник, трубу для выхода продуктов сгорания, отличающийся тем, что горизонтально расположенные камера сгорания и воздуховод цилиндрической формы сообщаются в торце камеры сгорания с теплообменником, выполненным из вертикально расположенных в шахматном порядке труб для отвода продуктов сгорания в зоне потока нагреваемого воздуха, конструктивно обеспечивая максимальный теплосъем.
poleznayamodel.ru
Котлы на твердом топливе российского производства: особенности производителей, отличия
Обогреватели на твердом топливе – это универсальный, практичный, а также современный обогреватель, который может работать в условиях отсутствия центрального отопления. Именно популярностью таких котлов объясняется тот факт, что на рынке сегодня множество производителей, как отечественных, так и зарубежных. Для того чтобы понять, какое же оборудование лучше выбрать, важно знать особенности каждой модели, ее характеристику, достоинства и возможные недостатки. Котлы, производители которых дорожат каждым покупателем, будут служить долго и не разочаруют с течением времени. Котлы, производство которых российское, отличаются хорошим качеством и приемлемой ценой.Производство котлов на твердом топливе в России
Россия – большая по территории страна. Далеко не каждый населенный пункт здесь имеет доступ к природному газу, что доставляет жителям определенные неудобства, связанные с обогревом своих домов. Именно в таких случаях необходимо искать иные пути решения, такие как использование твердотопливного котла. Некоторые отдают предпочтение такому способу обогрева еще потому, что дизель либо электричество – дорогое топливо. Используя дрова в некоторых регионах, можно действительно существенно сэкономить.
Большинство обогревательных приборов работают на твердом топливе. Производство подобных аппаратов – это сложный процесс, который требует не только познаний производства, но и учета соответствия климатическим условиям нашей страны. Именно по этой причине множество россиян выбирают котлы на твердом топливе российского производства. Продукция, в свою очередь, здесь представлена различными предприятиями, каждое из которых использует свои правила при изготовлении обогревателей.
Если говорить в целом, то котлы российского производства сегодня ничуть не хуже по качеству импортных товаров. Некоторые утверждают, что ряд агрегатов даже превосходит по характеристикам зарубежные котлы. Важным достоинством отечественных моделей является размер топки, благодаря чему котел может функционировать длительное время после одной закладки топлива.
Обогреватели компании «Сибирь»
Котлы данной производственной компании отличаются от остальных моделей тем, что в их комплектации имеется варочная конфорка, выполненная из стали. Таким образом, агрегат выполняет несколько функций:
- обогревает помещение;
- позволяет готовить пищу.
Работают такие котлы на различном топливе, например, дровах, угле. Если вы желаете иметь зимой не только теплый дом, но и провести в нем горячую воду, можно выбрать котел с водяным контуром, что позволить обеспечить вас горячей водой на постоянной основе. В этом случае подогрев будет осуществляться благодаря тэну, а также эти детали с легкостью могут работать самостоятельно, не только при горении топлива.
Достоинства нагревателей
Обогреватели компании «Сибирь» имеют ряд преимуществ перед товарами других производителей:
- устройства надежно защищены от ржавчины благодаря специальному полимерному покрытию;
- наличие топки большого размера, которая позволяет использовать твердое топливо до 60 сантиметров в длину;
- в корпусе имеется термометр, по которому можно узнать температуру теплоносителя;
- небольшой размер котла;
- для использования подойдет практически любой дымоход.
Несмотря на множество положительных свойств, котел имеет ряд минусов. Вам постоянно придется производить чистку от лишней золы, а также периодически подкладывать топливо, постоянно наблюдать за работой прибора. Если у вас в доме нет газа, аппарат производства компании «Сибирь» будет отличным вариантом.
Отопительные приспособления «Очаг»
Продукция считается качественной, экономичной.Модели данной торговой марки подразделяются на несколько видов:
- новые аппараты;
- стандартные;
- котлы с тэнами.
Стоит отметить, что каждый из обогревателей имеет газовую горелку, что очень удобно и практично. Иногда к данному производителю относятся с недоверием в связи с тем, что производство котлов осуществляется всего лишь 2 года, однако, за это время котлы зарекомендовали себя наилучшим образом.
Достоинства аппаратов
Аппараты имеют регуляторы тяги, а также являются очень красивыми, отлично вписываются в интерьер помещения.
Топка рассчитана главным образом на дрова, однако, отлично подходит и для других видов твердого топлива. Это позволяет назвать ее универсальной.
Самым главным преимуществом данного модельного ряда считается возможность перехода с твердого топлива на газ. Такое преимущество есть далеко не у каждого производителя. В том случае, если вблизи вашего коттеджа станут проводить магистраль, вам не придется менять котел, достаточно будет лишь купить газовую горелку.
Отопительные котлы «Зота»
Наиболее часто встречающаяся марка данного производства – это «Дымок». Красноярские агрегаты неплохо себя зарекомендовали, особенно с точки зрения экономии. Самыми последними разработками являются твердотопливные агрегаты «Тополь», имеющие сварной стальной корпус. Такие обогреватели отличаются необычным способом загрузки топлива. Дрова либо уголь здесь необходимо класть вертикально, а не горизонтально.В котлах данного вида имеется как горизонтальная, так и вертикальная топочные дверцы. Топлива может подаваться различными способами. Удобство пользования подобными обогревателями объясняется также наличием специального пульта управления мощностью.
Преимущества обогревателей производства «Зота»
Обогреватели пользуются популярностью исключительно благодаря техническим характеристикам, а также удобством использования.
К достоинствам котлов можно отнести:
- возможность смены топлива;
- возможность переключения на автономную работу от тэнов;
- наличие режима длительного горения;
- экономия;
- доступная стоимость прибора.
Обогреватели «Зота» можно использовать как в крупных помещениях, так и в небольших домах. В обслуживании аппарат совершенно неприхотлив и прост.
Оборудование «Прометей»
Данные аппараты являются результатом производства «Сибэнерготерм». Отличительной особенностью приборов отопления данного производителя является то, что использовать такие обогреватели можно в больших помещениях, цехах.В качестве топлива в данном случае необходимо использовать уголь, однако, при сравнении с аналогами, котлы «Прометей» имеют небольшие габариты и достаточно энергонезависимы.
Работать аппараты могут длительное время, что обеспечивается большой загрузочной камерой. Обогреватель выполнен из стали, не подвергающейся коррозии, чем также привлекает потенциальных покупателей.
Функциональные особенности
Выделяют несколько важных особенностей в работе котлов данного производителя:
- внушительная площадь теплообменника;
- ручная загрузка дров;
- удобная конструкция зольного ящика;
- наличие в комплектации совка, кочерги.
При производстве используют исключительно высококачественные материалы, что значительно увеличивает срок службы обогревателя.
Выбирая твердотопливный котел, следует исходить из функциональных особенностей, стоимости, качественных характеристик, а также имени производителя.
