Что нужно знать еще?

Тепловые водяные калориферы устанавливаются своими руками в системах приточной вентиляции и подсоединяются к центральному отоплению в умеренных и прохладных помещениях. Для промышленных, производственных и любых других типов помещений, где царит теплый микроклимат, такая техника не применяется. Это не значит, что данное устройство не будет работать в таких условиях – нет, оно, как и в других местах, будет нагревать воздух и прекрасно справляться со своими функциональными «обязанностями», однако зачем греть воздух там, где он и так теплый. Это нецелесообразно и глупо.

Параметры режима работы устройства прописываются в его паспорте, и чтобы оно порадовало вас верной и долгой службой, необходимо брать их во внимание.

Одно из достоинств водяного теплового калорифера с вентилятором для системы вентиляции, заключается в том, что все условия для его нормального и плодотворного функционирования есть в любом помещении, включая и промышленные – центральное отопление применяется повсеместно. Помимо этого расчет и монтаж такого оборудования удобны и несложны.

Оно может устанавливаться как на поверхности стены, так и потолка. Что же касается материала изготовления, то водяные калориферы, а точнее их корпус, сделан из нержавеющей стали. Он может окрашиваться в разные цвета, что позволяет подобрать изделие под интерьер помещения.

Кстати, интересный факт – тепловой водяной калорифер может применяться в качестве обычного вентилятора. Это актуально в жарких помещениях. Причем такой вентилятор характеризуется важной особенностью – он практически абсолютно бесшумен при работе. Важной положительной стороной является также безопасность эксплуатации. Исходя из того, что данное устройство требует минимум электрической энергии (она необходима только для приведения вентилятора в действие), автоматически исключается риск перенапряжения, что свидетельствует о высоком уровне безопасности.

Рекомендации по монтажу

Специалисты советуют придерживаться следующих рекомендаций при выполнении установки своими руками:

• Диагональные габариты нагревателя определяют расстояние до изгиба канала, заслонки, и других элементов системы.
• Чтобы приточная установка с водяным калорифером эффективно работала, ее нужно устанавливать в помещениях, где царит температура не ниже ноля градусов. Поскольку в противном случае может случиться замерзание нагревателя.
• Приступая к установке, лишний раз проверьте целостность пластин, трубок и других компонентов.
• Соединение посредством фланцев приварных встык (либо же других, все зависит от расположения) считается самым простым решением для соединения устройства с трубопроводом.
• Рекомендуется размещать прямоточные вентили отвода воздуха в самом высоком участке приводящего, а также отводящего коллекторов.
• Соединение калорифера с компонентами вентиляции должно выполняться с использованием герметиков на стыках. Это поможет не допустить аварийных ситуаций в будущем.
• Обвязку и подключение водяного калорифера можно выполнить и самостоятельно, ведь чрезвычайно сложным этот процесс назвать нельзя. Но если у вас нет опыта в подобных работах и вы не уверены в своих силах, то лучше доверить выполнение этих мероприятий профессионалам.

Заключение

Сегодня рынок предлагает огромное количество модификаций данного оборудования. Производятся самые разнообразные водяные калориферы, поэтому всегда можно подобрать изделие, которое будет соответствовать всем предъявленным требованиям. В частности, успешно реализуются даже устройства, которые с помощью специальной насадки становятся тепловой завесой.

energomir.biz

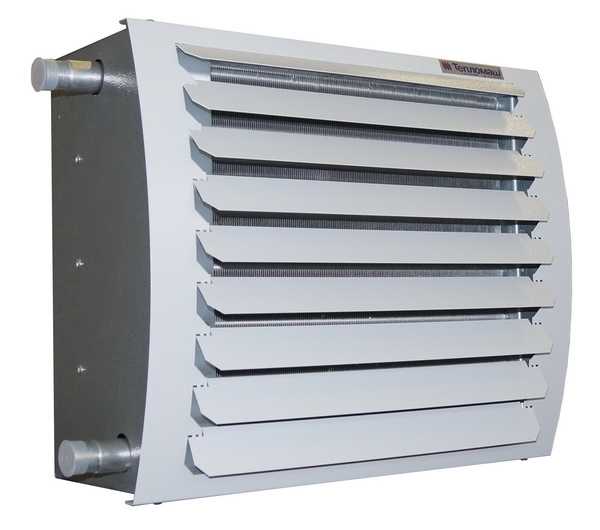

Как работают водяные калориферы?

Калориферы, как приборы для отопления помещений, подразделяться по типам: бывают водяные, паровые и электрические калориферы. В этой статье мы рассмотрим принципы работы калориферов водяного типа действия. Калорифер покрыт металлическим корпусом с ребренной поверхностью. Водяные калориферы работают на воде, которая нагреваясь одновременно нагревает также проходящий по калориферу воздух. Такие приборы довольно компактны и не требуют сложной установки, а также достаточной площади. Калориферы, работающие на воде, имеют довольно высокий уровень производительности, благодаря широкому диапазону температур — от 70 до 100 градусов. И если вам необходимо теплое постельное белье купить в Москве для комфортного и спокойного сна, то вам подойдет также и водяной калорифер, который поддержит нужную температуру в спальне без больших затрат на электроэнергию.

Самая максимальная температура воды калорифера не должна заходить за отметку 180°C. Соблюдая это правило, вы сможете намного увеличить срок службы прибора, а также обеспечить его продуктивную и бесперебойную работу. При использовании калорифера необходимо соблюдать правила эксплуатации, а также надлежащим образом следить за всеми функциями и работой нагревателя. В противном случае, водяной калорифер может испортиться без дальнейшей возможности починки.

Нагретая вода из системы центрального отопления проходит по теплообменнику, который обдувается мощным вентилятором. Последний равномерно распределяет нагретый воздух по помещению. Водяной калорифер, несмотря на использование горячей воды, считается прибором воздушного отопления. Корпус калорифера позволяет его установку и в вертикальном, и в горизонтальном положении.

Регулируется интенсивность обогрева с помощью двух- или трехходовых кранов, котор

www.teplo-ltd.ru

Калориферы водяного отопления в частный дом

Водяной калорифер способен обогревать помещения различной площади и осуществлять стабильную поддержку оптимального температурного режима. Существуют не только водяные типы калориферов, а еще и электрические модели, которые также активно используются для поддержания температуры на разных объектах.

Где применяются калориферы водяного отопления

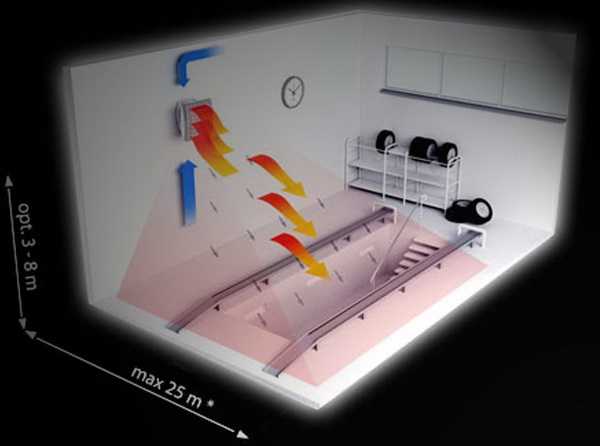

Использование водяных калориферов рекомендовано в помещениях с большой площадью, где нужно обогревать значительные пространства с минимальными потерями энергетических ресурсов. Сфера применения водяных моделей калориферов:

• Магазины и торговые комплексы,
• Складские помещения больших объемов,
• Производственные предприятия,
• Крупные офисы.

Благодаря своим конструктивным особенностям, водяные калориферы избавляют потребителей от использования электрического тока, так что применение данного вида обогрева является экономически выгодным.

Чтобы расположить водяные калориферы, не требуется выделять много места, так как это оборудование компактное, но эффективное.

В процессе эксплуатации водяных калориферов допускаются существенные колебания температурного режима – от 70 градусов до 110. Чтобы калорифер водяного типа работал производительно и без негативных последствий, теплоноситель должен иметь температуру, не превышающую 180 градусов.

Таким образом, увеличивается срок эксплуатации оборудования и не требуется дополнительное профилактическое обслуживание. Когда планируется использование водяного калорифера, нельзя допускать наличие в воздухе химически активных элементов и весь процесс работы оборудования должен находиться в поле допуска.

Параметры, характеризующие калориферы

Применять калориферы водяного отопления следует исключительно в умеренном или прохладном климате, так как именно в таких условиях данное оборудование демонстрирует свои лучшие качества. При выборе водяных калориферов следует больше внимания уделять рабочим паспортам, прилагаемым к изделию.

Выбирать оборудование следует для определенных параметров, в которых предстоит функционировать водяным калориферам.

Основание калориферов производится из нержавеющей стали, так как оборудованию предстоит постоянный контакт с водой. Кроме того, внешняя часть калорифера покрывается краской определенного цвета, чтобы покупатели имели возможность для подбора оборудования под дизайн помещения.

Когда наступает летний сезон, калориферы водяного отопления способны функционировать в качестве вентиляторов, что демонстрирует универсальность подобного оборудования. Калориферы водяного типа безопасны при эксплуатации, и если их не перегружать, они служат долго и не требуют ремонта. Выбор калориферов осуществляется по таким параметрам, как:

• Габаритные размеры,
• Диапазон температурного режима,
• Дополнительные возможности.

Если воспользоваться специальными насадками, водяные калориферы обеспечивают надежную тепловую завесу. Основным видом теплоносителя для водяных калориферов является горячая вода, которая поступает в оборудование, а затем тепло поступает в окружающую среду.

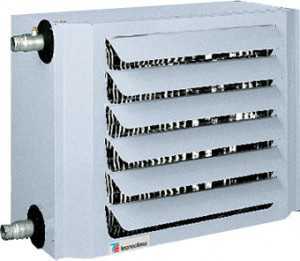

Как работают калориферы водяного отопления

В металлическом корпусе располагается теплообменник, состоящий из трубок и алюминиевых пластин. Теплоноситель подается через входной патрубок, и выходит посредством выходного патрубка. Соединяется водяной калорифер и отопительная система при помощи:

• Сварочного соединения,
• Паяного соединения,
• Посредством фланцев.

Нагрев теплообменника происходит за счет подачи воды, причем часть тепловой энергии достается алюминиевым пластинам. Передача тепла в окружающую среду осуществляется от калорифера после достижения заданной температуры.

Калориферы водяного типа бывают двухрядными, трехрядными и четырехрядными, и это нужно учитывать при выборе конструкции.

Чтобы данное оборудование удобнее и проще было монтировать на различные поверхности, имеются отверстия 12 х 16 мм. При монтаже калориферов нужно соблюдать правила эксплуатации, которые предусматривают наличие вентиляции и рекомендуется обеспечивать достаточную теплоизоляцию, чтобы уменьшить теплопотери.

Изготавливаются водяные калориферы с применением термообработанных трубок, которые способны выдерживать серьезные термические нагрузки, возникающие в процессе эксплуатации оборудования.

При запуске водяных калориферов следует постепенно поднимать температурный режим, особенно в зимний период.

dnevnik-stroika.ru

Воздушное отопление: калорифер | | Mensh.ru

В настоящее время применяют печные устройства, позволяющие отапливать все здание из единого центра, в котором нагревается воздух, распределяющийся в пределах здания по каналам. Такая система отопления называемая воздушной, занимает промежуточное положение между центральным водяным отоплением и местным печным отоплением.

Воздушное отопление может оказаться эффективным в тех случаях, когда в коттеджном поселке нет теплоцентрали или если котельная расположена от дома на значительном расстоянии.

Печи для воздушного отопления технически более совершенны и экономичнее, чем традиционные аккумуляционные печи.

Печи, вырабатывающие теплоту для нагрева воздушных потоков, циркулирующих через их поверхность, называются калориферами. Их теплопроизводительность 6…30 кВт. Калориферы представляют собой печи больших размеров с хорошо развитой теплоотдающей поверхностью. По сравнению с обычными теплоемкими печами калориферы имеют следующие преимущества:

• экономия трудозатрат при обслуживании;
• быстрый нагрев помещения;
• невысокие капитальные затраты на монтаж системы;
• незначительная металлоемкость;
• высокая гигиеничность;
• возможность регулирования расхода топлива;
• пониженные капиталовложения.

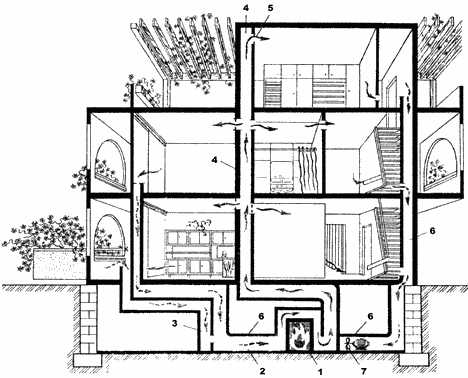

Рис. 1. Схема установки печи-калорифера для системы воздушного отопления дома:
1 – калорифер; 2,4, 6 – каналы; 5 – решетка; 7 -вентилятор.

Сущность воздушного отопления с применением печей-калориферов заключается в следующем:

• в подвале или техническом подполье здания устанавливают калорифер — кирпичную печь, теплопроизводительность которой достаточна для отопления здания в целом;
• воздух, омывая поверхности нагрева калорифера, нагревается и по приточному каналу поступает в отапливаемые помещения через раздаточные регулируемые решетки;
• отдав часть теплоты, воздух по обратному каналу возвращается в калорифер, где вновь подвергается нагреву.

Рис. 2. Печь-калорифер, общий вид.

Круговорот воздуха в калорифере называется рециркуляцией, а воздушный поток — рециркуляционным.

В том случае, если в помещениях отсутствуют люди, здание может отапливаться в режиме полной рециркуляции, т.е. без забора наружного воздуха. Такой режим экономичен по расходу теплоты. В те периоды, когда жильцы находятся в доме, согласно санитарным нормам в здание должно поступать определенное количество наружного воздуха. Для этой цели служит воздухозаборный канал, по которому наружный воздух направляется к калориферу, смешиваясь в канале с рециркуляционной средой. Количество наружного воздуха регулируется заслонкой, установленной в канале.

Рис. 3. Печь-калорифер, разрез:
1 – топливник; 2 – канал; 3 – перевал; 4 – калорифер; 5 – кирпичная насадка; 6 – дымовая труба; 7 – вьюшка; 8 – канал; 9 – подвертка; 10 – коллектор.

Движение теплоносителя по каналам системы воздушного отопления может происходить за счет гравитационных сил, действующих вследствие разности плотности теплого и холодного воздуха. При использовании гравитационных сил в качестве побудителей циркуляции расстояние от калорифера до подземного канала для одноэтажных зданий не должно превышать 6 м. Применение вентиляторов многократно увеличивает радиус действия системы воздушного отопления (50 м и более).

Необходимую мощность электродвигателя вентилятора N (Вт) определяют по формуле:

N = 0,287*10-6LP/ηв

где,

L — объем циркулирующего воздуха, м³/ч;

P — давление, развиваемое вентиляторов, Па;

η_в — КПД вентилятора.

Функциональная схема печи-калорифера:

• топливо сжигается в топливнике, откуда продукты сгорания через канал и перевал поступают к калориферу, содержащему теплоаккумулирующую насадку;
• отдав свою теплоту, продукты сгорания собираются в коллекторе и, обогнув подвертку, направляются в подъемный канал, перекрываемый вьюшкой;
• дымовая труба возводится на стенках канала.

Рис. 4. Соединение калорифера с топливником.

Кладка калорифера должна вестись очень тщательно печниками высокой квалификации. В процессе кладки учитывают, что масса топливника, насадки калорифера и дымовой трубы различны, поэтому осадка этих элементов происходит по-разному. Вследствие этого не допускается перевязывать между собой топливник, калорифер и трубу. Между этими элементами оставляют осадочные швы. Исключение составляют небольшие участки сопряжения топливника с калорифером и калорифера с трубой. Насадка калорифера выполняется из тщательно подобранных, уложенных на ребро кирпичей.

Рис. 5. Насадка калорифера.

Наружные стены калорифера оштукатуривают, добиваясь газоплотности ограждений.

Иногда внутренние каналы выполняют с металлическим покрытием, что существенно повышает герметичность конструкции.

www.mensh.ru

ПрофКаркасМонтаж. Калориферное отопление

Альтернативой отопления помещений, с помощью подключения к централизованным сетям теплой и горячей сети, служит установка и монтаж дополнительного отопительного котла и системы отопления. Локальные отопительные сети можно устанавливать для обогрева производственных помещений, складов, отдельных домов или жилых поселков.

Компания «ПрофКаркасМонтаж» выполняет весь комплекс работ по проектированию, расчету и монтажу котельного оборудования и систем отопления в Ростове на Дону. Автономную систему отопления можно установить в небольшом частном дачном домике. Отопительные котлы различаются по мощности и виду топлива, на котором они работают. Отопительные котлы могут быть твердотопливные, работающие на дровах, древесных топливных гранулах, твердых отходах, жидкотопливные (мазута, дизельное топливо), газовые, работающие на природном, в том числе и сжиженном газе. Газовые котлы остаются самыми популярными в России.

В последнее время большое распространение получили компактные, настенные газовые котлы. Они очень удобны для монтажа отопления в частном доме. Настенные газовые котлы выпускают небольшой мощностью до 100 кВт и высоким КПД. Настенные газовые котлы подразделяются на одноконтурные и двухконтурные. Одноконтурные котлы предназначены только для отопления помещений. Двухконтурные — имеют две автономные системы нагрева. Одна используется для отопления помещения, вторая — для подачи горячей воды. В комплекте к таким настенным газовым котлам поставляются насосы принудительной циркуляции, электронная система контроля и управления. В последнее время появился новый тип газовых котлов — конденсационные котлы. В этих системах производится отбор тепловой энергии, которая , обычно, уходит вместе с дымовыми газами. Электрические котлы выпускаются самой различной мощности и могут использоваться как в бытовых отопительных котлах, так и промышленном котельном оборудовании.

В промышленности для технологических нужд производства используются индукционные котлы. Их можно изготавливать для высоковольтной сети (6 — 10кВ), практически на любые рабочие температуры и давления. Наша компания занимается проектированием и монтажом всех видов котельного оборудования в Ростове. Кроме того мы осуществляем расчет калориферных печей и выполняем монтаж калориферного оборудования. Калорифер может использовать любой вид топлива. За счет увеличенной площади теплоотдачи и естественной, возможно принудительной, циркуляции воздуха происходит быстрый нагрев помещения.

Если вам необходимо обогреть помещение любой площади, мы подберем, оптимальный для вас вариант, произведем все необходимые расчеты, подготовим проектную документация, произведем установку котельного оборудования, монтаж отопительной системы любой сложности.

profkarkasmontazh.ru

устройство, принцип работы, расчет и монтаж

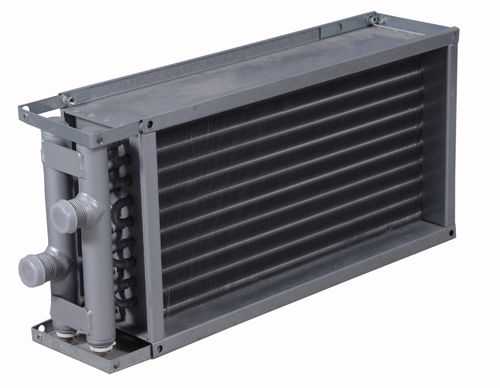

На сегодняшний день существует несколько видов калориферов, и одним из них является канальный водяной калорифер для приточной системы вентиляции. В сравнении с их электрическими собратьями, тепловые водяные калориферы требуют существенно меньших расходов электроэнергии. Однако если вы намерены выполнять их расчет и установку своими руками, то должны знать, что сделать это будет несколько сложнее, нежели в случае с электрическими приборами.

Особенности эксплуатации

Расчет и установка водяного калорифера в большинстве случаев производится в крупных помещениях. Это могут быть промышленные предприятия, большие магазины, складские помещения и так далее. С помощью такого устройства вы сможете хорошо экономить на электричестве, ведь для его работы требуется минимум электрической энергии – оно подключается к магистралям отопления (или паровым магистралям), и нагрев поступающего в помещение воздуха осуществляет за счет теплой воды.

Еще одним преимуществом, которым обладают водяные калориферы с вентилятором, являются их компактные размеры. При расчете и монтаже своими руками не понадобиться много пространства для размещения.

Это очень производительное оборудование – ему по силам создавать очень сильные перепады температур. Что же касается внешнего вида, то калориферы данной разновидности представляют собой корпус с ребренной поверхностью.

Если вы хотите чтобы срок службы водяного калорифера оказался длительным, и вам не пришлось тратить деньги на проведение ремонтных мероприятий, то необходимо следить за его правильной работой (чтобы вентилятор и другие части беспроблемно функционировали). Для данного теплового оборудования также нельзя использовать воду из магистралей отопления, температура которой превышает 180 градусов.

Кроме этого должны учитываться и государственные стандарты, устанавливающие степень допустимой загрязненности воздушных масс пылью и химически агрессивными элементами. Канальный водяной калорифер, при несоблюдении этих стандартов, обречен на скоропостижную поломку и быстрый выход из строя. Именно поэтому за всем этим нужно следить, иначе не миновать определенных технических проблем.

Что нужно знать еще?

Тепловые водяные калориферы устанавливаются своими руками в системах приточной вентиляции и подсоединяются к центральному отоплению в умеренных и прохладных помещениях. Для промышленных, производственных и любых других типов помещений, где царит теплый микроклимат, такая техника не применяется. Это не значит, что данное устройство не будет работать в таких условиях – нет, оно, как и в других местах, будет нагревать воздух и прекрасно справляться со своими функциональными «обязанностями», однако зачем греть воздух там, где он и так теплый. Это нецелесообразно и глупо.

Параметры режима работы устройства прописываются в его паспорте, и чтобы оно порадовало вас верной и долгой службой, необходимо брать их во внимание.

Одно из достоинств водяного теплового калорифера с вентилятором для системы вентиляции, заключается в том, что все условия для его нормального и плодотворного функционирования есть в любом помещении, включая и промышленные – центральное отопление применяется повсеместно. Помимо этого расчет и монтаж такого оборудования удобны и несложны.

Оно может устанавливаться как на поверхности стены, так и потолка. Что же касается материала изготовления, то водяные калориферы, а точнее их корпус, сделан из нержавеющей стали. Он может окрашиваться в разные цвета, что позволяет подобрать изделие под интерьер помещения.

Кстати, интересный факт – тепловой водяной калорифер может применяться в качестве обычного вентилятора. Это актуально в жарких помещениях. Причем такой вентилятор характеризуется важной особенностью – он практически абсолютно бесшумен при работе. Важной положительной стороной является также безопасность эксплуатации. Исходя из того, что данное устройство требует минимум электрической энергии (она необходима только для приведения вентилятора в действие), автоматически исключается риск перенапряжения, что свидетельствует о высоком уровне безопасности.
