| 42EM | 42EM 05 | 42EM 09 | 42EM 10 | |||||||
| Скорость вращения вентилятора | L | M | L | M | H | L | M | H | ||
| Расход воздуха | л/с м3/ч | 66 237 | 97 349 | 104 375 | 35 126 | 108 396 | 133 479 | 74 271 | 119 438 | 132 490 |
| Внешнее статическое давление | Па | 23 | 50 | 58 | 1 | 50 | 75 | 19 | 50 | 62 |
| Режим охлаждения (2-трубная версия) | ||||||||||
| Полная холодопроизводительность | кВт | 1,5 | 2,01 | 2,13 | 0,88 | 2,19 | 2,53 | 1,87 | 2,76 | 3,00 |
| Явная холодопроизводительность | кВт | 1,15 | 1,59 | 1,69 | 0,65 | 1,76 | 2,05 | 1,39 | 2,11 | 2,31 |
| Расход воды | л/с | 0,07 | 0,1 | 0,1 | 0,04 | 0,11 | 0,12 | 0,09 | 0,13 | 0,14 |
| Гидравлическое сопротивление | кПа | 11 | 19 | 21 | 4 | 23 | 30 | 11 | 23 | 27 |
| Количество воды | л | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 | 0,5 | 0,5 | 0,5 |
| Режим нагрева (2-трубная версия) | ||||||||||
| Теплопроизводительность | кВт | 2,09 | 2,9 | 3,08 | 1,1 | 3,19 | 3,76 | 2,44 | 3,75 | 4,1 |
| Режим охлаждения (4-трубная версия) | ||||||||||
| Полная холодопроизводительность | кВт | 1,33 | 1,78 | 1,88 | 0,8 | 1,95 | 2,22 | 1,8 | 2,6 | 2,8 |
| Явная холодопроизводительность | кВт | 1,07 | 1,47 | 1,55 | 0,62 | 1,62 | 1,87 | 1,36 | 2,03 | 2,21 |
| Расход воды | л/с | 0,06 | 0,085 | 0,009 | 0,04 | 0,093 | 0,106 | 0,09 | 0,12 | 0,13 |
| Гидравлическое сопротивление | кПа | 8 | 14 | 15 | 3 | 17 | 22 | 14 | 29 | 34 |
| Количество воды | л | 0,32 | 0,32 | 0,32 | 0,32 | 0,32 | 0,33 | 0,45 | 0,32 | 0,34 |
| Режим нагрева (4-трубная версия) | ||||||||||
| Теплопроизводительность | кВт | 1,51 | 2,00 | 2,10 | 0,90 | 2,17 | 2,50 | 2,44 | 3,46 | 3,73 |
| Расход воды | л/с | 0,04 | 0,05 | 0,05 | 0,02 | 0,05 | 0,06 | 0,04 | 0,06 | 0,06 |
| Гидравлическое сопротивление | кПа | 10 | 17 | 19 | 3 | 20 | 27 | 7 | 14 | 16 |
| Количество воды | л | 0,11 | 0,11 | 0,11 | 0,11 | 0,11 | 0,11 | 0,15 | 0,15 | 0,15 |
| Мощность электронагревателя | Вт | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Потребляемый электронагревателем ток | А | 4,35 | 4,35 | 4,35 | 4,35 | 4,35 | 4,35 | 4,35 | 4,35 | 4,35 |
| Потребляемая мощность | Вт | 45 | 77 | 105 | 40 | 44 | 75 | 44 | 82 | 113 |
| Габаритные размеры (ДхШхВ) | мм | 1015х700х250 | 870х700х250 | 870х850х250 | ||||||
| Вес | кг | 17 | 17 | 17 | 22 | 22 | 22 | 22 | 22 | 22 |
| 42EM | 42EM 19 | 42EM 22 | 42EM 32 | |||||||
| Скорость вращения вентилятора | L | M | H | L | M | H | L | M | H | |
| Расход воздуха | л/с м3/ч | 37 122 | 127 456 | 151 544 | 96 345 | 183 659 | 207 744 | 96 345 | 183 659 | 207 744 |
| Внешнее статическое давление | Па | 4 | 50 | 75 | 14 | 50 | 64 | 14 | 50 | 64 |
| Режим охлаждения (2-трубная версия) | ||||||||||
| Полная холодопроизводительность | кВт | 1,01 | 2,9 | 3,31 | 2,52 | 4,33 | 4,75 | 2,99 | 5,38 | 5,97 |
| Явная холодопроизводительность | кВт | 0,73 | 2,23 | 2,59 | 1,85 | 3,29 | 3,65 | 2,05 | 3,77 | 4,2 |
| Расход воды | л/с | 0,04 | 0,14 | 0,16 | 0,12 | 0,21 | 0,23 | 0,14 | 0,26 | 0,29 |
| Гидравлическое сопротивление | кПа | 3 | 25 | 33 | 10 | 30 | 36 | 13 | 35 | 45 |
| Количество воды | л | 0,5 | 0,5 | 0,5 | 1,0 | 1,0 | 1,0 | 1,7 | 1,7 | 1,7 |
| Режим нагрева (2-трубная версия) | ||||||||||
| Теплопроизводительность | кВт | 1,26 | 3,97 | 4,6 | 3,2 | 5,69 | 6,31 | 3,34 | 6,21 | 6,9 |
| Режим охлаждения (4-трубная версия) | ||||||||||
| Полная холодопроизводительность | кВт | 0,91 | 2,67 | 3,01 | 2,47 | 4,04 | 4,42 | 2,99 | 5,38 | 5,97 |
| Явная холодопроизводительность | кВт | 0,66 | 2,10 | 2,40 | 1,80 | 3,14 | 3,46 | 2,05 | 3,77 | 4,20 |
| Расход воды | л/с | 0,04 | 0,13 | 0,14 | 0,12 | 0,20 | 0,21 | 0,14 | 0,26 | 0,29 |
| Гидравлическое сопротивление | кПа | 4 | 30 | 39 | 10 | 29 | 35 | 13 | 35 | 45 |
| Количество воды | л | 0,45 | 0,32 | 0,35 | 0,9 | 0,32 | 0,36 | 1,7 | 0,32 | 0,37 |
| Режим нагрева (4-трубная версия) | ||||||||||
| Теплопроизводительность | кВт | 1,36 | 3,63 | 4,09 | 2,47 | 4,05 | 4,41 | 2,08 | 3,56 | 3,92 |
| Расход воды | л/с | 0,02 | 0,06 | 0,07 | 0,06 | 0,11 | 0,1 | 0,05 | 0,09 | 0,09 |
| Гидравлическое сопротивление | кПа | 2 | 16 | 20 | 4 | 9 | 11 | 9 | 23 | 27 |
| Количество воды | л | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 |
| Мощность электронагревателя | Вт | 1000 | 1000 | 1000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
| Потребляемый электронагревателем ток | А | 4,35 | 4,35 | 4,35 | 8,7 | 8,7 | 8,7 | 8,7 | 8,7 | 8,7 |
| Потребляемая мощность | Вт | 46 | 51 | 83 | 67 | 120 | 142 | 67 | 120 | 142 |
| Габаритные размеры (ДхШхВ) | мм | 870х850х250 | 1270х850х250 | 1270х1110х250 | ||||||
| Вес | кг | 22 | 22 | 22 | 39 | 39 | 39 | 69 | 69 | 69 |
carrier.ru.com
Carrier 42BJ – Климатические системы Carrier

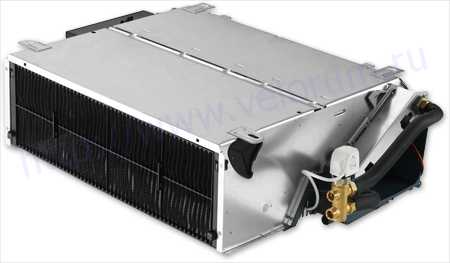

Фанкойлы Carrier 42BJ Канальные фанкойлы Carrier «индивидуальный комфорт» | |
| Канальные фанкойлы Carrier «индивидуальный комфорт» Холодопроизводительность фанкойла Carrier 42 BJ: 2,6 — 5,1 кВт Теплопроизводительность фанкойла Carrier 42 BJ: 3,0 — 6,4 кВт Расход воздуха вентиляторным доводчиком Carrier 42 BJ: 16 — 250 л/с |
Воздухообрабатывающие блоки Carrier 42BJ предназначены для кондиционирования воздуха в отдельных комнатах площадью от 25 до 50 кв. м. Агрегат состоит из центробежного вентилятора, регулятора подачи наружного воздуха, воздушного фильтра с одноразовым элементом, водяного воздухоохладителя и водяного либо электрического воздухонагревателя. Доводчик оборудован вентиляционным отверстием для приточного воздуха, а регулятор объема обеспечивает точный контроль его поступления.
Низкий уровень шума и высокое статическое давление, позволяющее устанавливать агрегаты Carrier 42BJ на значительном удалении от обслуживаемых зон, делает их незаменимыми при кондиционировании аудиторий, врачебных кабинетов и других помещений с особыми требованиями к уровню шума.
Описание
Три типоразмера с теплообменниками в 2-х трубной версии, 2-х трубной версии с электрическим нагревателем и 4-х трубной версии. Расход воздуха от 16 до 250 л/с, холодопроизводительность от 2,6 до 5,1 кВт и теплопроизводительность от 3,0 до 6,4 кВт.
- Компактные фанкойлы предназначены для установки над подвесными потолками в коридорах.
- Надежный и экономичный фанкойл для небольших торговых и офисных помещений.
- Основными компонентами фанкойла являются: центробежный вентилятор, регулятор подачи наружного воздуха, воздушный фильтр, водяной воздухоохладитель и водяной либо электрический воздухонагреватель.
- Двигатель вентилятора с регулируемой частотой вращения, что позволяет подобрать оптимальную частоту вращения для конкретного помещения.
- Малогабаритный U-образный фанкойл канального типа, с входом и выходом на одной стороне.
- Полная совместимость с семейством воздушных диффузоров Carrier 35BD.
- Высота 270 мм (модели 1,9 и 2,9).
- Очень низкий уровень шума в канальной системе распределения воздуха.
- Центробежные вентиляторы высокого давления, совместимые с сетью сопротивлением до 300 Па.
- Фильтры высокой эффективности F5 или F6.
- Устанавливаемый изготовителем надежный электрический нагреватель для одноступенчатого или двухступенчатого нагревания.
- Низкое гидравлическое сопротивление клапана обеспечивает совместимость со стандартными насосами всех чиллеров.
- Установленные на заводе опции (средства управления, клапаны) обеспечивают быстрый и простой монтаж.
- Опционально доступна система подачи свежего воздуха по загрузке помещения (DCV) и по датчику СО2.
- Высокая конкурентоспособность.
Опции
- Устанавливаемые на заводе двух или трехходовые клапаны
- Высокоэффективный фильтр
Характеристики
| 42BJ | 1,9 | 2,9 | 4,9 | |
| Вес (без/с электронагревателем) | кг | 31 | 40 | 50 |
| Габаритные размеры (ДхШхВ) | мм | 900х665х270 | 1100х815х270 | 1100х815х345 |
| Гидравлическое сопротивление | кПа | 27 | 39 | 61 |
| Мощность электронагревателя | Вт | 1,9 | 2,12 | 2,25 |
| Полная холодопроизводительность | кВт | 2,6 | 4,06 | 5,14 |
| Потребляемая мощность | Вт | 49 | 68 | 46 |
| Расход воды | л/с | 0,12 | 0,19 | 0,25 |
| Статическое давление | Па | 50 | 50 | 50 |
| Теплопроизводительность (2-трубн.) | кВт | 2,95 | 4,82 | 6,4 |
| Теплопроизводительность (4-трубн.) | кВт | 3,1 | 4,37 | 6,4 |
| Явная холодопроизводительность | кВт | 2,0 | 3,0 | 3,8 |
Данные в таблице указаны при работе на средней скорости вращения вентилятора и соответствуют стандартным условиям Eurovent
Документация
Техническая информация Carrier 42BJ
Другие модели фанкойлов Carrier
Кассетные фанкойлы Carrier 42GW
Фанкойлы Carrier 42N
Фанкойлы Carrier 42EM
Фанкойлы Carrier 42DW
Фанкойлы Carrier 42GM
Фанкойлы Carrier 42GR
Фанкойлы Carrier 42VP
carrier.ru.com
Carrier 42N – Климатические системы Carrier
Фанкойлы Carrier 42N | |
| В новом поколении вентиляторных доводчиков 42N_S достигнуто сочетание изящного и привлекательного дизайна с эксплуатационной гибкостью, благодаря чему предо- ставляется возможность практически неограниченного использования этих изделий: от больших офисных зданий и гостиниц до небольших магазинов и жилых помещений.Холодопроизводительность фанкойла Carrier (Карриер) 42 N: 0,8 — 6,4 кВтТеплопроизводительность фанкойла Carrier 42 N: 1,1 — 9,5 кВт Расход воздуха вентиляторным доводчиком Carrier 42 N: 35 — 422 л/с |
Последняя модификация комнатных вентиляторных доводчиков 42N легендарной компании Carrier имеет расширенную сферу применения. Благодаря ряду технических усовершенствований обновленные фан-койлы можно использовать для обслуживания разных по площади помещений на объектах коммерческой (офисы, административные и образовательные учреждения, медицинские центры) и жилой недвижимости, в том числе с повышенными требованиями к акустическому режиму. Применение обновленного 5-скоростного двигателя и изменение комплектации вентиляторного узла позволили снизить уровень рабочего шума комнатных доводчиков на 10 дБа.
Описание Carrier 42n / 42nf / 42nfs
Одиннадцать типоразмеров с номинальной холодопроизводительностью от 0,8 до 6,4 кВт и теплопроизводительностью от 1,1 до 9,5 кВт с расход воздуха от 35 до 422 л/с.
- Поставляются три версии агрегатов: двухтрубная, двухтрубная с возможностью изменения режима (changeover) и четырехтрубная.
- 42N _S устройства с 3-х или 5-ти скоростным электродвигателями переменного тока.
- 42N _E устройства с электродвигателями ЕС переменной частоты вращения с низким электропотреблением.
- Возможны различные комбинации конструктивного исполнения корпуса: напольные, настенные, подпотолочные и встраиваемые модели.
- Экономичное охлаждение и обогрев для гостиниц, коммерческих и жилых помещений.
- Сочетает эстетический дизайн с простотой и гибкостью монтажа.
- Два типа вентиляторов:
- тангенциальные вентиляторы — для случаев, когда низкий уровень шума является основным критерием выбора.
- центробежные вентиляторы — когда требуется высокий уровень статического давления и большой расход воздуха.
- Устанавливаемый изготовителем безопасный электрический нагреватель на одну или две выходных мощности.
- Диапазон задаваемой температуры воздуха: от 10 до 30 °С с возможностью ограничения установок.
- Гофрированная поверхность фильтра больше на 87%, чем у обычных фильтров.
- Устройство с легкостью крепится в горизонтальном положении под потолком или между потолком и потолочным перекрытием.
Опции Carrier 42nf / 42n / 42nfs
- Комплект опор
- Декоративные накладки
- Решетка на отверстие для рециркуляционного воздуха
- Декоративная задняя панель
- Решетка для потолочного монтажа
- Заслонка для подачи свежего воздуха
- Электронный термостат
- для двухтрубной системы — тип А,
- для четырехтрубной системы или для двухтрубной системы с электронагревателями — тип В.
- Специальный монтажный комплект
- Автоматическое переключение режимов
Характеристики Carrier 42nf / 42n / 42nfs
| 42N_S 2-х трубная система | 15 | 20 | 26 | |||||||||||
| Скорость вращения вентилятора | 5 | 4 | 3 | 2 | 1 | 5 | 4 | 3 | 2 | 1 | 3 | 2 | 1 | |
| Тип вентилятора | Тангециальный (1) | Центробежный (1) | Центробежный (1) | |||||||||||
| Расход воздуха | л/с м3/ч | 35 125 | 56 200 | 69 250 | 84 300 | 97 350 | 59 215 | 80 285 | 92 330 | 107 385 | 128 460 | 93 335 | 149 536 | 196 706 |
| Режим охлаждения | ||||||||||||||
| Полная холодопроизводительность | кВт | 0,83 | 1,07 | 1,19 | 1,34 | 1,49 | 1,39 | 1,81 | 2,08 | 2,34 | 2,54 | 2,1 | 3,0 | 3,6 |
| Явная холодопроизводительность | кВт | 0,7 | 0,93 | 1,03 | 1,19 | 1,31 | 1,03 | 1,42 | 1,6 | 1,85 | 2,03 | 1,65 | 2,4 | 2,9 |
| Расход воды | л/с л/ч | 0,04 143 | 0,05 184 | 0,06 205 | 0,06 230 | 0,07 256 | 0,07 239 | 0,09 311 | 0,1 358 | 0,11 402 | 0,12 437 | 0,1 361 | 0,14 516 | 0,17 619 |
| Гидравлическое сопротивление | кПа | 6,2 | 9,6 | 11,5 | 14,1 | 16,9 | 2,8 | 4,2 | 5,3 | 6,4 | 7,3 | 5,4 | 9,5 | 12,7 |
| Режим обогрева | ||||||||||||||
| Теплопроизводительность | кВт | 1,14 | 1,42 | 1,66 | 1,89 | 2,09 | 1,7 | 2,1 | 2,54 | 2,87 | 3,18 | 2,56 | 3,68 | 4,38 |
| Гидравлическое сопротивление | кПа | 4,9 | 7,8 | 9,4 | 11,6 | 14,0 | 2,2 | 3,4 | 4,3 | 5,2 | 6,0 | 4,4 | 7,8 | 10,6 |
| Потребляемая мощность | Вт | 16 | 17 | 19 | 23 | 30 | 29 | 30 | 31 | 34 | 36 | 45 | 55 | 65 |
| Потребляемый ток | А | 0,08 | 0,08 | 0,09 | 0,11 | 0,13 | 0,13 | 0,13 | 0,14 | 0,15 | 0,16 | 0,21 | 0,25 | 0,3 |
| Мощность электронагревателя (высокая/низкая) | Вт | 800/500 | 1000/500 | 1000/500 | ||||||||||
| Потребляемый электронагревателем ток (высокая/низкая мощность) | А | 3,48/2,18 | 4,35/2,18 | 4,35/2,18 | ||||||||||
| 42N_S 2-х трубная система | 30 | 42 | 45 | 65 | |||||||||||||
| Скорость вращения вентилятора | 5 | 4 | 3 | 2 | 1 | 3 | 2 | 1 | 5 | 4 | 3 | 2 | 1 | 3 | 2 | 1 | |
| Тип вентилятора | Центробежный (2) | Центробежный (2) | Центробежный (2) | Центробежный (2) | |||||||||||||
| Расход воздуха | л/с м3/ч | 97 350 | 126 455 | 153 550 | 182 655 | 207 745 | 147 531 | 222 798 | 268 965 | 146 525 | 185 665 | 224 805 | 277 995 | 333 1195 | 237 853 | 331 1191 | 422 1519 |
| Режим охлаждения | |||||||||||||||||
| Полная холодопроизводительность | кВт | 2,07 | 2,54 | 3,01 | 3,46 | 3,7 | 3,0 | 4,0 | 4,5 | 2,6 | 3,37 | 3,98 | 4,7 | 5,45 | 3,9 | 5,45 | 6,35 |
| Явная холодопроизводительность | кВт | 1,4 | 1,96 | 2,35 | 2,84 | 3,1 | 2,35 | 3,3 | 3,85 | 2,12 | 2,78 | 3,3 | 4,0 | 4,55 | 3,2 | 4,6 | 5,1 |
| Расход воды | л/с л/ч | 0,1 356 | 0,12 437 | 0,14 518 | 0,17 595 | 0,18 636 | 0,14 516 | 0,19 688 | 0,22 774 | 0,12 447 | 0,16 580 | 0,19 695 | 0,23 815 | 0,26 937 | 0,19 671 | 0,26 937 | 0,3 1092 |
| Гидравлическое сопротивление | кПа | 6 | 8,6 | 11,5 | 14,6 | 16,4 | 11,4 | 18,8 | 23,0 | 3,2 | 5,0 | 6,7 | 9,0 | 11,5 | 6,4 | 11,5 | 15,0 |
| Режим обогрева | |||||||||||||||||
| Теплопроизводительность | кВт | 2,86 | 3,54 | 4,18 | 4,8 | 5,29 | 4,05 | 5,55 | 6,4 | 4,0 | 5,05 | 5,9 | 6,9 | 8,08 | 6,1 | 8,0 | 9,5 |
| Гидравлическое сопротивление | кПа | 4,8 | 6,9 | 9,2 | 11,7 | 13,1 | 9,2 | 15,0 | 18,4 | 2,7 | 4,2 | 5,5 | 7,5 | 9,5 | 5,4 | 9,5 | 12,3 |
| Потребляемая мощность | Вт | 42 | 44 | 46 | 50 | 57 | 45 | 75 | 100 | 69 | 77 | 83 | 92 | 128 | 90 | 125 | 165 |
| Потребляемый ток | А | 0,19 | 0,2 | 0,21 | 0,23 | 0,25 | 0,21 | 0,35 | 0,45 | 0,31 | 0,34 | 0,37 | 0,41 | 0,55 | 0,41 | 0,55 | 0,72 |
| Мощность электронагревателя (высокая/низкая) | Вт | 2000/1000 | 2000/1000 | 2000/1000 | 2000/1000 | ||||||||||||
| Потребляемый электронагревателем ток (высокая/низкая мощность) | А | 8,70/4,35 | 8,70/4,35 | 8,70/4,35 | 8,70/4,35 | ||||||||||||
- Приведенные данные соответствуют стандартным условиям Eurovent: Охлаждение: температура входящего воздуха 27°С по сухому термометру / 19°С по влажному термометру; температура входящей/выходящей воды 7°С/12°С. Нагрев 2-х трубная система: температура входящего воздуха 20°С; темп, входящей воды 50°С; расход воды такой же, как в режиме охлаждения. Нагрев 4-х трубная система: температура входящего воздуха 20°С; температура входящей/выходящей воды 70°С/60°С.
Размеры и вес Carrier 42nf / 42n / 42nfs
| Блоки вертикальной установки в корпусе | Блоки горизонтальной установки в корпусе | Блоки горизонтальной скрытой установки | Блоки вертикальной скрытой установки | ||||||||||||||
| S15 | S20-26 | S30-42 | S45-65 | S15 | S20-26 | S30-42 | S45-65 | S15 | S20-26 | S30-42 | S45-65 | S15 | S20-26 | S30-42 | S45-65 | ||
| Вес | кг | 17 | 19 | 22 | 35 | 17 | 19 | 22 | 35 | 13 | 15 | 16 | 28 | 13 | 15 | 16 | 28 |
| Длина | мм | 830 | 1030 | 1230 | 1430 | 830 | 1030 | 1230 | 1430 | 606 | 806 | 1006 | 1206 | 606 | 806 | 1006 | 1206 |
| Ширина | мм | 220 | 220 | 220 | 220 | 657 | 657 | 657 | 657 | 518 | 518 | 518 | 518 | 220 | 220 | 220 | 220 |
| Высота | мм | 657 | 657 | 657 | 657 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 640 | 640 | 640 | 640 |
Документация
Фанкойлы Carrier 42N
Другие модели фанкойлов Carrier
Кассетные фанкойлы Carrier 42GW Фанкойлы Carrier 42EM Фанкойлы Carrier 42DW Фанкойлы Carrier 42BJ Фанкойлы Carrier 42GM Фанкойлы Carrier 42GR Фанкойлы Carrier 42VP
carrier.ru.com
Carrier 42GR – Климатические системы Carrier

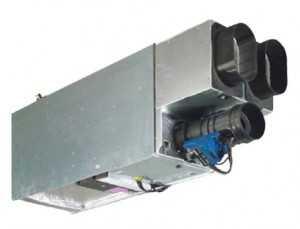

Фанкойлы Carrier 42GR Потолочный модуль обработки воздуха с разноскоростными режимами Холодопроизводительность фанкойла Carrier 42 GR: 3,1 кВт Теплопроизводительность фанкойла Carrier 42 G: 2,9 — 3,5 кВт Расход воздуха вентиляторным доводчиком Carrier 42 GR: 103 — 109 л/с | |
Описание
Воздухообрабатывающие блоки 42GR это вентиляторные доводчики, предназначенные для обогрева или охлаждения отдельных зон в многозональной системе, установленной в торговом, промышленном или административном здании.
Два типоразмера с двухтрубным теплообменником плюс электронагреватель или четырехтрубным теплообменником. Расход воздуха от 103 до 109 л/с, номинальная холодопроизводительность 3,1 кВт и теплопроизводительность от 2,9 до 3,5 кВт.
- Автономный, малогабаритный канальный фанкойл устанавливается в техническом помещении. Предназначен для обогрева или охлаждения отдельных зон в многозональных системах: торговые, промышленные или административные здания.
- Высокоэффективный фильтр Еu6.
- Очень низкий уровень шума.
- Двигатель вентилятора с регулируемой частотой вращения (LEC) позволяет подобрать оптимальную частоту вращения для конкретного помещения, что значительно сокращает потребление электроэнергии.
- Центробежные вентиляторы высокого давления, совместимые с сетью с сопротивлением до 300 Па.
- Полная совместимость с семейством воздушных диффузоров Carrier 35BD.
- Устанавливаемый изготовителем надежный электрический нагреватель для одноступенчатого или двухступенчатого нагревания.
- Возможна реализация системы регулирования подачи воздуха по загрузке помещения (DCV) и по датчику С02.
- Может оснащаться модулем UV-PCO IAQ.
- Низкое гидравлическое сопротивление клапана обеспечивает совместимость со стандартными насосами всех чиллеров.
- Установленные на заводе опции (средства управления, клапаны) обеспечивают быстрый и простой монтаж.
Характеристики
| 42GR | 1,9 | 2,9 | |
| Вес | кг | 35 | 50 |
| Габаритные размеры (ДхШхВ) | мм | 960х250х962 | 960х420х962 |
| Гидравлическое сопротивление | кПа | 34 | 52 |
| Мощность электронагревателя | Вт | 1700 | 1800 |
| Полная холодопроизводительность | кВт | 3,07 | 3,14 |
| Потребляемая мощность | Вт | 133 | 126 |
| Расход воды | л/с | 0,14 | 0,21 |
| Теплопроизводительность (2-трубн.) | кВт | 3,09 | 3,2 |
| Теплопроизводительность (4-трубн.) | кВт | 2,92 | 3,54 |
| Явная холодопроизводительность | кВт | 2,21 | 2,2 |
Данные в таблице соответствуют стандартным условиям Eurovent.
Документация
Техническая информация Carrier 42GR
Другие модели фанкойлов Carrier
Кассетные фанкойлы Carrier 42GW
Фанкойлы Carrier 42N
Фанкойлы Carrier 42EM
Фанкойлы Carrier 42DW
Фанкойлы Carrier 42BJ
Фанкойлы Carrier 42GM
Фанкойлы Carrier 42VP
carrier.ru.com
Carrier 42GM – Климатические системы Carrier
 | Фанкойлы Carrier 42GM Холодопроизводительность фанкойла Carrier 42 GM: 2,9 — 3,3 кВт Теплопроизводительность фанкойла Carrier 42 GM: 1,5 — 1,9 кВт Расход воздуха вентиляторным доводчиком Carrier 42 GM: 94 л/с |
Описание
Фанкойлы 42GM кондиционируют помещения площадью до 25 кв.м с подмесом свежего воздуха. Доводчики оборудованы автоадаптивным электронагревателем и двигателем с частотным преобразователем. Гибкость и удобство монтажа.
Один типоразмер с двухтрубным теплообменником плюс электронагреватель или четырехтрубным теплообменником. Расход воздуха 94 л/с, холодопроизводительность 2,9 — 3,3 кВт и теплопроизводительность 1,5 — 1,9 кВт.
- Автономный, малогабаритный канальный фанкойл устанавливается в техническом помещении. Предназначен для отопления и охлаждения офисных и административных зданий.
- Высокоэффективный фильтр Еu6.
- Очень низкий уровень шума.
- Двигатель вентилятора с регулируемой частотой вращения (LEC) позволяет подобрать оптимальную частоту вращения для конкретного помещения, что значительно сокращает потребление электроэнергии.
- Центробежные вентиляторы высокого давления, совместимые с сетью с сопротивлением до 300 Па.
- Полная совместимость с семейством воздушных диффузоров Carrier 35BD.
- Устанавливаемый изготовителем надежный электрический нагреватель для одноступенчатого или двухступенчатого нагревания.
- Возможна реализация системы регулирования подачи воздуха по загрузке помещения (DCV) и по датчику С02.
- Может быть оснащен модулем UV-PCO IAQ.
- Низкое гидравлическое сопротивление клапана обеспечивает совместимость со стандартными насосами всех чиллеров.
- Установленные на заводе опции (средства управления, клапаны) обеспечивают быстрый и простой монтаж.
Опции
- Индивидуально по запросу
Характеристики
| 42GM | 1,9 (2-трубный) | 1,9 (4-трубный) | |
| Вес (без/с электронагревателем) | кг | 30 | 30 |
| Габаритные размеры (ДхШхВ) | мм | 1202х300х412 | 1202х300х412 |
| Гидравлическое сопротивление | кПа | 65 | 47 |
| Мощность электронагревателя | Вт | 100 | – |
| Полная холодопроизводительность | кВт | 3,33 | 2,87 |
| Потребляемая мощность | Вт | 115 | 115 |
| Расход воды | л/с | 0,11 | 0,11 |
| Статическое давление | Па | 210 | 210 |
| Теплопроизводительность | кВт | 1,88 | 1,5 |
| Явная холодопроизводительность | кВт | 2,31 | 2,12 |
Документация
Техническая информация Carrier 42GM
Другие модели фанкойлов Carrier
Кассетные фанкойлы Carrier 42GW
Фанкойлы Carrier 42N
Фанкойлы Carrier 42EM
Фанкойлы Carrier 42DW
Фанкойлы Carrier 42BJ
Фанкойлы Carrier 42GR
Фанкойлы Carrier 42VP
carrier.ru.com
42NFS – фанкойлы канальные Carrier.
Серия фэнкойлов Carrier 42NFS – это энергоэффективные, тихие, простые в выборе и установке вентиляторные доводчики.
2-х и 4-х трубные вентиляторные доводчики Carier.
Номинальная общая холодопроизводительность 1,49 – 6,35 кВт.
Номинальная общая теплопроизводительность 1,51 – 9,50 кВт.
Бескорпусные фенкойлы Carier конcольного типа маркируются как 42NFS и предназначены для скрытой установки за декоративными панелями, либо под подвесным потолком. Также вентиляторные доводчики серии Idrofan отличаются простотой и легкостью установки. При канальных вариантах скрытой установки в подвесном потолке фланец поступления и выхода воздуха в виде единого узла может быть смонтирован на блоке перед установкой.
Фенкойлы Idrofan отлично вписываются в новые стандарты энергоэффективности зданий и легко находят своё применение в офисных центрах, гостиницах и в других коммерческих и жилых зданиях, обеспечивая должный комфорт с минимальными затратами средств.
Цены на канальные двухтрубные фанкойлы Carrier 42NFS_F.
| Модель | Q холод, кВт | Q тепло, кВт | Расход воздуха, м3/ч | Размеры (В*Ш*Г), мм | Масса, кг | Цена, ₽ |
|---|---|---|---|---|---|---|
| 42NFS15F | 1,49 | 2,09 | 350 | 603*640*220 | 13 | 25980 |
| 42NFS20F | 2,54 | 3,18 | 460 | 803*640*220 | 15 | 29580 |
| 42NFS26F | 3,60 | 4,38 | 706 | 803*640*220 | 15 | 32580 |
| 42NFS30F | 3,70 | 5,29 | 745 | 1003*640*220 | 16 | 35640 |
| 42NFS42F | 4,50 | 6,40 | 965 | 1003*640*220 | 16 | 38460 |
| 42NFS45F | 5,45 | 8,08 | 1195 | 1203*640*220 | 28 | 44820 |
| 42NFS65F | 6,35 | 9,50 | 1519 | 1203*640*220 | 28 | 49920 |
Цены на консольные бескорпусные четырёхтрубные фанкойлы Carrier 42NFS_C.
| Модель | Q холод, кВт | Q тепло, кВт | Расход воздуха, м3/ч | Размеры (В*Ш*Г), мм | Масса, кг | Цена, ₽ |
|---|---|---|---|---|---|---|
| 42NFS15C | 1,47 | 1,51 | 350 | 603*640*220 | 13 | 30360 |
| 42NFS20C | 2,06 | 2,87 | 460 | 803*640*220 | 15 | 33900 |
| 42NFS26C | 2,74 | 3,85 | 706 | 803*640*220 | 15 | 37020 |
| 42NFS30C | 3,33 | 4,27 | 745 | 1003*640*220 | 16 | 40620 |
| 42NFS42C | 3,78 | 5,00 | 965 | 1003*640*220 | 16 | 43500 |
| 42NFS45C | 5,00 | 6,10 | 1195 | 1203*640*220 | 28 | 50280 |
| 42NFS65C | 5,73 | 7,10 | 1519 | 1203*640*220 | 28 | 55320 |
Цены на опции и аксессуары к фанкойлам Carrier 42N_S.
| Наименование | Цена, ₽ |
|---|---|
| Пульт управления проводной (вкл./выкл., 3 скорости, термостат, зима-лето) для настенной установки для 2-х трубного исполнения 33TA AC01. | 5280 |
| Пульт управления проводной (вкл./выкл., 3 скорости, термостат, зима-лето) для настенной установки для 4-х трубного исполнения 33TВ AC01 тип(В). | 6120 |
| Сенсорный пульт управления проводной с ж.к. дисплеем, врезной, для 2-х трубного исполнения TST-PEPD12113ECSW5. |
8700 |
| Сенсорный пульт управления проводной с ж.к. дисплеем, врезной, для 4-х трубного исполнения TST-PFPD12213ECSW4. |
9900 |
| 3-х ходовой электромагнитный клапан c приводом (on/off) для 2-х трубного исполнения 42N9185 (модели 15, 20, 26). | 11400 |
| 3-х ходовой электромагнитный клапан c приводом (on/off) для 2-х трубного исполнения 42N9186 (модели 30, 42, 45, 65). | 12900 |
| 3-х ходовой электромагнитный клапан c приводом (on/off) для 4-х трубного исполнения 42N9187 (модели 15, 20, 26). | 16800 |
| 3-х ходовой электромагнитный клапан c приводом (on/off) для 4-х трубного исполнения 42N9188 (модели 30, 42, 45, 65). | 17400 |
| 2-х ходовой электромагнитный клапан c приводом (on/off) для 2-х трубного исполнения 42N9194 (модели 15, 20, 26). | 11400 |
| 2-х ходовой электромагнитный клапан c приводом (on/off) для 2-х трубного исполнения 42N9195 (модели 30, 42, 45, 65). | 12900 |
| 2-х ходовой электромагнитный клапан c приводом (on/off) для 4-х трубного исполнения 42N9196 (модели 15, 20, 26). | 16800 |
| 2-х ходовой электромагнитный клапан c приводом (on/off) для 4-х трубного исполнения 42N9197 (модели 30, 42, 45, 65). | 17400 |
| Изолирующая крышка для клапана 1/2″ 42N9089 (модели 15-26). | 1500 |
| Изолирующая крышка для клапана 3/4″ 42N9090 (модели 30-65). | 1680 |
| Плата группового контроля 42N9108. | 7800 |
Все модели снабжены центробежными вентиляторами, за исключением самой младшей, 15-ой модели, которая оснащается тангенциальным вентилятором. Применение малошумных вентиляторов и пяти- или трёх- скоростных двигателей переменного тока нового поколения позволило снизить шумы настолько, что дало возможность применять эти фанкойлы там, где низкий уровень шума является ключевым параметром. Фанкойлы могут быть укомплектованы на заводе безопасными электронагревателями. Фильтрацию воздуха обеспечивают гофрированные фильтры с поверхностью на 87% больше, чем обычные фильтры фанкойлов.
Удобство, простота монтажа и эксплуатации этих вентиляторных доводчиков подняты на еще более высокий уровень, например: в местах где подводка труб осложнена – фанкойл легко может быть переделан с “левого” на “правый”, для этого достаточно просто переставить теплообменник и блок управления. Установка фанкойла занимает куда меньше времени, особенно при горизонтальной установке в виде потолочного фанкойла, т.к. в конструкции поддона для сбора конденсата уже заложен возможный наклон блока, а также заложена возможность как “левого”, так и “правого” подключения патрубка отвода конденсата. А при вертикальной установке в виде настенного фанкойла – достаточно выполнить простую разметку на стене под отверстия крепежа.
Технические характеристики и описание фанкойлов серии 42NFS.
Инструкция по установке фанкойлов 42NFS.
www.velorum.ru
Горизонтальные канальные фанкойлы Carrier 42DW / Carrier 42DWC
Описание Carrier 42DW / CARRIER 42DWC
Доступны в четырех типоразмерах с теплообменниками для 2-х трубной системы, 2-х трубной версии с электрическим нагревателем и 4-х трубной системы. Расход воздуха от 220 до 726 л/с, с номинальной холодопроизводительностью от 5,9 до 13,7 кВт и теплопроизводительностью от 7,8 до 19,8 кВт.
- Малогабаритные канальные фанкойлы водяного охлаждения предназначены для установки над подвесными потолками.
- Надежное и экономичное охлаждение и нагревание малых и средних промышленных и жилых помещений.
- Минимально возможные габаритные размеры, использование V-образного теплообменника. Высота 285 мм.
- Для повышения гибкости монтажа возвратный воздух выходит сзади или снизу.
- Воздуховыпускные устройства модульной конструкции (рукав или патрубки) расположены на передней или боковых панелях.
- Высокопроизводительный блок с низким уровнем звукового давления.
- Четырехскоростной двигатель, предоставляющий возможность выбора двух средних комфортных частот вращения.
- Центробежные вентиляторы высокого давления.
- Полная совместимость с семейством воздушных диффузоров 35BD/SR.
- Устанавливаемый изготовителем надежный электрический нагреватель для одноступенчатого или двухступенчатого нагревания.
- Низкое падение гидравлического давления при установленном вентиле и полная совместимость со всеми насосными комплексами чиллеров.
- Установленные на заводе опции (средства управления, клапаны) обеспечивают быстрый и простой монтаж.
- Повышенная конкурентоспособность на рынке.
Опции Carrier 42DW / CARRIER 42DWC
- Установленный на заводе двухходовой или трехходовой клапан
- Высокоэффективный фильтр
Характеристики Carrier 42DW / CARRIER 42DWC
Данные в таблице указаны при работе на самой высокой скорости вращения вентилятора и соответствуют стандартным условиям Eurovent.
carrierrus.ru
