2016-09-03Котел КЧМ является продуктом отечественного производства, который завоевал доверие потребителей и пользуется достаточно большим спросом на рынке. КЧМ в основном реализует твердотопливные котлы, хотя в ассортименте производителя присутствуют и газовые модели отопительного оборудования.
Содержание статьи
Особенности котлов

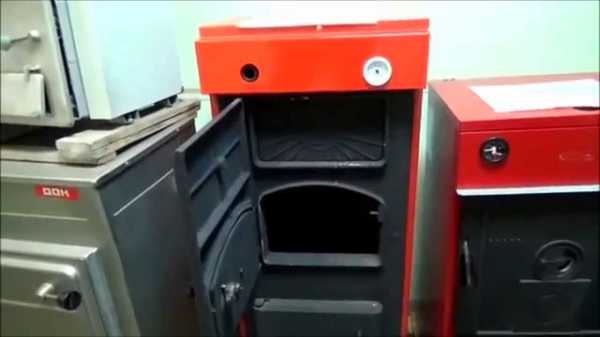

Фото котла КЧМ
Котел КЧМ — это устройство производства Кировского завода, который специализируется на чугунном литье более 250 лет.
Ассортимент производителя включает:
- Твердотопливные котлы;
- Газовые отопительные системы;
- Жидкотопливные устройства;
- Камины;
- Печи;
- Различная продукция на основе чугуна.
Но поскольку нас интересуют именно котлы, попробуем разобраться в их ключевых особенностях.
- Твердотопливные модели котлов от КЧМ относятся к категории универсальных, поскольку могут функционировать на различных видах топлива.
- Агрегаты КЧМ, работающие на твердом топливе, способны «питаться» торфом, опилками, углем, традиционными дровами.
- Путем внесения небольших изменений в конструкцию, твердотопливный котел может перейти на работу с сжиженным газом, дизельным топливом, специальными жидкотопливными печными составами.
- КЧМ великолепно адаптировались под особенности российского климата и условия населенных пунктов. Не везде проведен магистральный газ, а во многих городах и деревнях возникают постоянные проблемы с электричеством. В этой ситуации твердотопливный универсальный котел фирмы КЧМ становится объективно лучшим решением проблемы.
- КЧМ неприхотливы в плане качества сжигаемого топлива. Потому для его работы можно закупить дешевые варианты горючего.
- Для обеспечения эффективного сжигания низкосортного топлива предусмотрено наличие вентилятора. Он позволяет принудительно подавать воздух, тем самым поддерживать температуру и сжигать горючее. Регулятор тяги активно в этом помогает.
- Показатели коэффициента полезного действия достаточно солидные, хотя могут уступать более усовершенствованным импортным аналогам. При этом разница в стоимости существенная. Переплачивать чуть ли не в два раза за несколько процентов КПД не всегда разумно.
- Кировский завод является настоящим виртуозом в работе с чугуном. Многолетний опыт и наличие высокоэффективного оборудования позволяет осуществлять сборку котлов с применением отменного чугуна. Сам по себе материал надежный и долговечный, а в сочетании с грамотным подходом к его литью на выходе получается завидное котельное оборудование.
- Единственное, чего следует опасаться при эксплуатации чугунного агрегата — резких температурных перепадов. Из-за них чугун может потрескаться. Соблюдая элементарные правила эксплуатации, Устройство прослужит вам долгие годы.
Модельный ряд
Кировский завод выпускает достаточно обширную серию твердотопливных и не только котлов КЧМ. Преимущественно это одноконтурные устройства, обеспечивающие эффективное отопление домов.
Прежде чем выйти на рынок, котлы КЧМ проходят тщательный контроль, многочисленные тестовые испытания с целью удостовериться, что покупатель получит именно тот котел, который заслужил столько хвалебных отзывов со стороны потребителей.
Среди широкого ассортимента продукции следует выделить несколько основных котлов КЧМ, которые стали наиболее востребованными.
- Универсал РТ. Это агрегат, способный функционировать на различном твердом топливе. Камера сгорания здесь открытая, устройство великолепно адаптирован для монтажа напорных отопительных систем;
- КЧМ 7 Гном. Котел от Кировского завода, работа которого полностью основана на использовании газа. При этом покупатель получает возможность подключить это оборудование к отопительной системе, оснащенной естественной или принудительной циркуляцией;
- КЧМ 5. Котел КЧМ 5 является самым популярным представителем серии. Данная модель имеет регулируемый термостат, обеспечивающий пользователю возможность контролировать и поддерживать заданную температуру теплоносителей. Комплектация включает регуляторы тяги и вентиляторы, обеспечивающие правильную и необходимую интенсивность работы топки при сжигании топлива. Это универсальная система, поскольку при замене горелки работу котла можно переключить с твердого топлива на газ или дизель. Ничего сложного в замене горелки нет, операцию можно осуществить своими руками, опираясь на инструкцию производителя.
КЧМ 5
Отдельно хочется рассказать про модель КЧМ 5. Данный котел имеет ряд особенностей, которые и делают его самым удачным на данный момент проектом в исполнении Кировского завода.
- Основное отличие котла КЧМ 5 от множества отопительных систем — это использование секций из чугуна, а не цельного теплообменника. Чем больше секций имеет котел, тем выше его мощность.
- Помимо твердого топлива, устройство может переходить на работу с мазутом, дизельным топливом, газом, отработанным маслом и пр. Для изменения режима работы достаточно поменять горелку. Соответствующий комплект горелок предоставляется вместе с котлом.
- Данный котел идеально подойдет жителям тех населенных пунктов, где в ближайшие годы планируется проведение магистрального газа. Так им не придется покупать сначала один котел, затем другой. Первое время можно пользоваться КЧМ 5 в твердотопливном режиме, а с появлением магистрального газового трубопровода заменить горелку и превратить котел в полноценное газовое отопительное оборудование.
Плюсы и минусы
Схема устройства котла КЧМ
Теперь разберем реальные преимущества и недостатки, характерные для одного из самых популярных котлов российского производства — КЧМ 5.
Начнём с сильных качеств, к которым можно отнести:
- За счет применения высококачественного чугуна, минимальный срок службы котла составляет 25 лет. При условии надлежащего ухода и соблюдении элементарных правил эксплуатации, этот срок может увеличиться вдвое, а то и больше;
- Универсальность. Что ни говори, но именно за счет возможности в любой момент перейти на альтернативное топливо агрегат завоевал такую популярность на рынке котельного оборудования. При этом переоснастить горелкой котел достаточно просто, приглашать для этого специалистов не требуется;
- Простая конструкция. При своих возможностях, КЧМ 5 остается достаточно простым в плане конструкции, что существенно облегчает задачи по обслуживанию и ремонту;
- Секционные теплообменники позволяют варьировать на котле мощность в диапазоне от 20 до 80 кВт. Так вы сможете подобрать оптимальные параметры для работы КЧМ 5;
- Конструкция в сочетании с теплоизоляцией обеспечивают минимальный КПД на уровне 78 процентов. Таких показателей КЧМ достигает при работе в режиме твердотопливного котла;
- Идеальный топливом для КЧМ 5 является антрацит. С ним котел достигает максимального КПД.
Но есть у КЧМ 5 очевидные недостатки, с которыми приходится мириться или же искать альтернативные решения.
- Достаточно высокий расход топлива. Из-за универсальности производителю пришлось пожертвовать экономичностью. Показатели не катастрофические, но все же.
- КПД. 78 процентов — не идеальный вариант. Для твердотопливного котла это неплохо, но у пиролизных КПД куда выше.
- Постоянная чистка. Классическая проблема практически любого твердотопливного котла.
- Потребность в хорошем дымоходе. Это скорее правило, чем недостаток.
КЧМ и КЧМ 5 в частности — это результат активной работы нашего производителя на рынке отопительного оборудования. И пусть пока не все идеально, но прогресс очевиден.
etapech.ru
Газовый котел КЧМ-5
___________________________________________________________________________
КЧМ-5 – котел чугунный модернизированный. Это универсальный отопительный водогрейный чугунный секционный котел, который предназначен для теплоснабжения зданий, сооружений и жилых домов строительным объемом до 2240 м3 , оборудованных системой отопления с естественной или принудительной циркуляцией теплоносителя.
Котлы работают на твёрдых видах топлива: на угле, дровах, брикетах твёрдого топлива, торфе и т.п. Для использования низкокачественного твердого топлива надополнительно устанавливается вентилятор принудительного дутья ПД.
Для автоматического поддержания заданной температуры теплоносителя дополнительно на водогрейный чугунный секционный котел КЧМ-5 устанавливается тягорегулятор РТ-2Т. Котлы легко переоборудуются для работы на газообразном и жидком топливе.
Конструкция дымоходов и дымовой трубы должна обеспечивать рекомендуемое разрежение за котлом. Размер патрубка дымохода рассчитан на максимальную мощность, сечение выбрано исходя из скорости дымовых газов.
При обеспечении рекомендуемого разрежения, подтвержденного расчетом проектной организации, допускается подключение двух и более агрегатов к одной дымовой трубе, а так же к дымовым каналам меньшего сечения.
Преимущества чугунного газового котла КЧМ-5:
– Выполнен из чугуна.
– Более высокое рабочее давление по отношению к стальным моделям.
– Большой срок службы.
– Прост в эксплуатации и неприхотлив к топливу.
– Низкие требования к дымовой тяге.
– Большой диапазон мощностей (кВт) от 21кВт до 80кВт.
– Возможность переоборудования для сжигания газового или жидкого топлива.
– Компактен – занимает более маленькую площадь по сравнению с аналогами.
– Энергонезависим – работает в независимости от наличия электроэнергии.
Конструкция газового чугунного котла КЧМ-5
В задней секции котла в верхней части находится патрубок дымохода и фланец отопительной воды, в нижней части имеется фланец обратной воды.
К передней секции прикреплены крышка чистки конвективных поверхностей дымохода, загрузочная, шуровочная и зольниковая дверцы. Шуровочная дверца отделена от топки щитком.
Пакет агрегата изолирован безвредной для здоровья минеральной изоляцией, которая снижает потери тепла в окружающую среду. Стальная обшивка покрыта качественной краской.
Дымовая заслонка патрубка дымохода регулирует выход продуктов сгорания из котла КЧМ-5 в дымовую трубу. Управляется рукояткой в верхней части патрубка дымохода.
Величина открытия зольниковой дверцы определяет количество подводимого на горение воздуха. Управляется с помощью регулятора тяги или вручную регулировочным винтом на ней.
Отверстие в загрузочной дверце служит для подвода вторичного воздуха в топку.
В котле с количеством секций до пяти включительно устанавливается между передней и средней секцией перегораживающий лист, удлиняющий конвективный газоход. При использовании газообразного и жидкого топлива перегораживающий лист устанавливается на агрегаты всех секционностей.
Для определения температуры котловой воды служит капиллярный термометр устанавливаемый в водяную полость передней секции.
Рекомендации к расположению газовых котлов КЧМ-5:
– Агрегат должен быть расположен в хорошо проветриваемом помещении с учетом правил пожарной безопасности.
– Монтаж производится на полу из негорючего материала.
– Котел установить на негорючую подставку, которая шире на 100 мм, чем основание котла.
– В случае установки агрегата в подвале, рекомендуется его установить на цоколь с минимальной высотой 50 мм.
Монтаж и установка газового чугунного котла КЧМ-5
Монтаж котла КЧМ-5, топливопровода, системы отопления производится в следующем порядке:
– Установить агрегат на цоколь.
– Подключить трубопроводы системы отопления.
– Для котлов до 5-ти секций подключение производится сзади, для 6-9-ти секционных котлов используется диагональная схема подключения.
– Установить патрубок дымохода на агрегат и подсоединить его к дымовой трубе.
– При использовании для сжигания газового или жидкого топлив установить соответствующие горелки и выполнить монтаж топливопроводов.
Заполнение отопительной системы водой:
– Вода для заполнения газового котла КЧМ-5 и отопительной системы должна быть чистой и бесцветной, без суспензий, масла и химически агрессивных веществ, общей жесткостью не более 2мг.кв/дм3. Применение жесткой воды вызывает образование накипи в системе, снижает теплотехнические параметры и вызывает разрушение секций агрегата.
– Если жёсткость воды не отвечает требуемым параметрам, вода должна быть обработана. Отложение 1 мм известняка снижает в данном месте передачу тепла от металла к воде на 10 %.
– В течение отопительного сезона необходимо поддерживать постоянный объем отопительной воды в отопительной системе. Воду из котла и отопительной системы нельзя выпускать или брать ее для разных нужд, за исключением необходимого ремонта и т.д.
– При выпуске отопительной воды и дополнении новой повышается опасность коррозии и образования отложений. Если необходимо дополнить воду в отопительной системе, дополняем всегда в охлажденный котел, чтобы исключить растрескивание секций.
– После заполнения агрегата и отопительной системы водой необходимо проверить герметичность всех соединений.
– Окончание установки и проведение испытания должно быть записано в соответствующем разделе паспорта.
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
wssm.ru
Твердотопливные котлы КЧМ-5 и Микро: технические характеристики
Насколько актуально применение твердотопливных котлов отопления в век газа и электричества? Преимущества у газового и электрического отопления есть – относительная безотходность, разнообразие схем монтажа и скорость нагрева воды в системе. Но при всем этом есть и существенные недостатки – стоимость, требуемая высокая квалификация при их установке и проектировании.
Отсутствие возможности пользоваться данными источниками нагрева воды является главным минусом. Не всегда в загородном доме или коттедже есть газопровод, а высокая стоимость электроэнергии просто не впишется в семейный бюджет. В этом случае рассматривают установку твердотопливных котлов КЧМ.
Содержание статьи
Описание котлов КЧМ
Котлы, работающие на твердом топливе, представляют собой конструкцию, условно разделенную на две изолированные друг от друга зоны – камера сгорания и водяной бак. При сжигании происходит разогрев водяного бака, горячая вода из которого поступает в систему отопления. Общая схема показана на примере котла КЧМ 5:
Схема котла КЧМ-5
Котел работает на 2-х основных видах твердого топлива – уголь или дрова. В процессе сгорания топлива в топке происходит нагрев чугунных секций, тепло от которых передается воде в накопительном баке. От количества секций и объема камеры сгорания зависит мощность котла. Применение чугуна в качестве материала изготовления обусловлено его высоким показателем сопротивления теплопередачи. Несмотря на относительно долгое время нагрева, чугун намного лучше будет сохранять полученное тепло, в отличие от стали – это мы рассматривали на примере чугунных печей для бани.
Регулирование температуры воды происходит с помощью воздушной заслонки или дверцей зольника. Воздушная заслонка ограничивает приток воздуха, необходимый для процесса горения. Установив специальный регулятор тяги, укомплектованный датчиком температуры, можно автоматизировать регулирование открытие зольника.
В зависимости от площади отапливаемого помещения выбирают модель необходимой мощности.
Модели котлов
Для обогрева небольших домов и коттеджей общей площадью до 170 м.кв. устанавливают котел КЧМ Микро.
Твердотопливный котел КЧМ микро
Технические характеристики КЧМ-микро:
- При небольших габаритах (805*875*480) он может комплектоваться 4 или 5 секциями.
- Номинальная мощность 5-ти секционной модели составляет 18 кВт.
- КПД – 88%
Твердотопливный котел КЧМ 5
Большие площади помещения требуют увеличения мощности котла для увеличения объема обогрева. Котлы серии КЧМ 5 имеют самый широкий спектр модификаций и способны обогревать от 210 до 800 м.кв.
Особенностью эксплуатации этого котла является возможность использования жидкого топлива и газа для разогрева воды.
Технические характеристики КЧМ-5:
- Количество секций варьируется от 3 до 9
- Мощность зависит о модели котла – от 21 до 80 кВт.
- КПД – от 77 до 80%
Помимо выбора котла оптимальной мощности и габаритов необходимо соответствующим образом оборудовать место его установки и эксплуатации.
Правила оборудования помещения
Первое, что нужно сделать перед установкой твердотопливного котла КЧМ – это обеспечить безопасность его обслуживания и функционирования.
Монтаж и установка котла обычно происходит в том же здании, которое нужно отапливать. Для этого рекомендовано выделить отдельное помещение. Основание должно быть ровное и сделано из негорючих материалов. Обычно это бетонный пол с защитным листом стали. Не допускаются перекосы конструкции.
Помещение должно иметь приточную вентиляцию для обеспечения циркуляции воздуха. Перед монтажными работами необходимо тщательно ознакомиться с инструкцией. Для каждой модели указаны требования к дымоходу и данные по подключению котла в общую систему отопления.
dearhouse.ru
|
Котлы КЧМ-5 Комби – универсальный вариант для отопления и горячего водоснабжения. Они позволяют сократить риски и оптимизировать затраты во время эксплуатации системы отопления и замены основного вида топлива. Подобная замена является распространённым явлением в случае повышения цен на уже используемый вид топлива и/или перебоев в его поставках, а также при запланированной подводке магистрального газа к дому. Пока он не подведён, котёл КЧМ-5 Комби может функционировать на твёрдом, жидком топливе или сжиженном газе. КЧМ-5 Комби на твёрдых видах топлива (уголь, дрова, опилки, торф) В базовой комплектации котел КЧМ-5 Комби работает на твёрдых видах топлива. Для автоматизированной работы на пеллетах и мелкодисперсном угле с ним поставляется горелка на 20 и 40 кВт. КЧМ-5 Комби на газе (магистральный и сжиженный газ) При работе на газе котлы комплектуется газовыми горелками с электронезависимой автоматикой САБК или электрозависимой автоматикой КАРЭ. Кроме того, котлы могут быть снабжены дутьевыми газовыми горелками Lamborghini, Rielo и др. КЧМ-5 Комби на жидких видах топлива (дизельное топливо, отработанное масло и печное бытовое топливо) При работе на дизельном топливе котлы комплектуются дизельными горелками “Lamborghini”, “Rielo” и др. Также для КЧМ-5 Комби разработаны и сертифицированы горелки, работающие на отработанном масле и печном бытовом топливе. Данная модель полностью адаптирована к российским условиям, обеспечена качественным и недорогим сервисным обслуживанием и прошла испытания временем. Гарантия на все КЧМ — от 2,5 лет. Срок службы — не менее 25 лет. Обычно КЧМ-5 Комби используется в системах отопления вместе со следующим оборудованием:
Техническая документация КЧМ-5 Комби: В формате PDF В архиве ZIP Цена: от 59565,00 руб | ||||||||||||
КЧМ-5 Комби — чугунные котлы для домов от 70 до 1500 м2www.kchm.ru

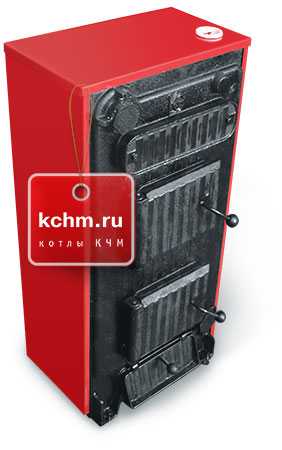

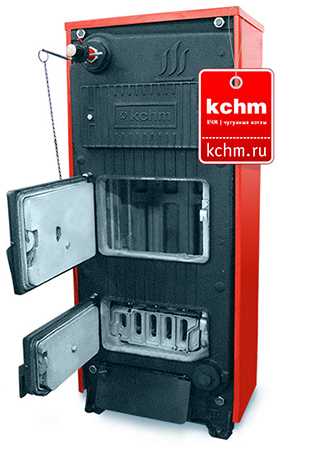

Универсальный котел КЧМ-5
Напольный котел КЧМ-5 выпускается производителем в вариации Комби (уголь-дрова-дизель)
Универсальные водогрейно-отопительные котлы Кировского завода, основанного в 1745 г., изготавливается из чугуна и до сей поры пользуется устойчивым спросом у населения. Рассказав немного о самих котлах, остановимся на новом тренде — модернизации привычных агрегатов, приспособленных для работы на отработанном масле.
Котлы универсальные – работающие, при соответствующем переоборудовании, в том числе на твердом, жидком (мазут, солярка, керосин) или газообразном (природный газ) топливе – тип КЧМ-5, и далее по тексту – котлы, относятся к категории водонагревательных отопительных приборов.
Чугунные котлы изготавливаются в строгом соответствии с техническим условиям и по ГОСТ-20548. Предназначены для функции теплоснабжения индивидуальных жилых домов и зданий и сооружений коммунально-бытового назначения, оснащенных системами отопления с теплоносителем в виде воды с естественной циркуляцией.
Котлы по виду сжигаемого топлива изготавливаются в нескольких вариантах, и для идентификации исполнения маркируются соответствующей отметкой в таблице технических характеристик, а именно:
- «Т» – твердое топливо;
- «Гн» – газообразное топливо;
- «Ж» – жидкое топливо.
ВНИМАНИЕ! За базовый вариант при изготовлении исполнений котельных приборов, работающих на газообразном (Гн) или жидком (Ж) топливе принят котел на твердом топливе (Т) и укомплектованный на предприятии газогорелочным устройством или жидкостной горелкой.
а) Топливом для ГОСТов исполнения Т является:
- бурый уголь — согласно ГОСТ 14834-86;
- каменный уголь — на основе ГОСТ 8163-87;
- дрова — по требованиям ГОСТ3243-88;
- брикеты торфа — на основании ГОСТ 9963-84;
- фрезерный торф, обозначенный в ГОСТ 13672-76 и т.д.
Схема котла КЧМ-5
За расчетное топливо для котлов принимается сортированный антрацит, который регламентирован ГОСТом 8188-87.
б) Топливом для котлов исполнения «Гн» представляется природный газ сниженного давления согласно ГОСТ 5542-87.
в) Топливом для котлов исполнения «Ж» является дизельное топливо на основании ГОСТ 305-82.
Примеры условных обозначений
- Приборов на твердом топливе:
- Котел КЧМ-5-21,0-Т ТУ21-469-029-95;
- Котел КЧМ-5-21,0-Т-ТР ТУ21-469-029-95;
- Котел КЧМ-5-21.0-Т-ПД ТУ21-469-029-95;
Где 21,0 — его теплопроизводительность, кВт, Т — твердое топливо, ТР- тягорегулятор, ПД – вентилятор (принудительное дутье).
- Котлов на газообразном, низкого давления топливе с атмосферными горелками, чаще именуемыми инжекционными:
- *с термоманометрической (пневмомеханической) автоматикой:
- Котел КЧМ-5-27,0 -Гн – Р — РР ТУ 21-469-029-95;
- Котел КЧМ-5-27,0 -Гн – Р — ЭР ТУ 21-469-029-95;
- Котел КЧМ-5-27,0 -Гн – К — РР ТУ 21-469-029-95;
- Котел КЧМ-5-27,0 -Гн – К — ЭР ТУ 21-469-029-95,
- с электроуправляемой автоматикой:
- Котел КЧМ-5-27,0 -Гн – Р- РР –ЭУ ТУ 21-469-029-95;
- Котел КЧМ-5-27,0 -Гн – Р -ЭР -ЭУ ТУ 21-469-029-95;
- Котел КЧМ-5-27,0 -Гн – К- РР -ЭУ ТУ 21-469-029-95;
- Котел КЧМ-5-27,0 -Гн – К- ЭР -ЭУ ТУ 21-469-029-95,
Где 27,0- теплопроизводительность, кВт, Гн- природный газ сниженного давления, Р- уп-рощенный кожух, К- декоративный кожух, РР- ручной тип розжига, ЭР*- устройство пьезо-розжига, ЭУ- электроуправляемая система автоматики.
* — наличие устройства розжига обозначается значком , расположенным около кнопки пуска нагревательного устройства.
ВНИМАНИЕ! При наличии розжига «ЭР» в системе электроуправляемой автоматики условное обозначении можно не проставлять.
- Котлов на газообразном топливе, комплектуемых дутьевыми факельными горелками:
- Котел КЧМ – 5 – 50,0 – Гн – Р ТУ 21 – 469 – 029 – 95;
- Котел КЧМ – 5-50,0-Гн-К ТУ21-469-029-95;
Где 50,0 – Теплопроизводительность, кВт, Гн – природный газ сниженного давления, Р – упро-щенный кожух, К – декоративный кожух.
- Котлов, работающих на жидком топливе:
- КотелКЧМ-5-27,0-Ж-Р ТУ 21-469-029-95;
- Котел КЧМ-5-27,0-Ж-К ТУ 21-469-029-95;
Где 27,0 – Теплопроизводительность, кВт, Ж – жидкое топливо, Р – упрощенный кожух, К – декоративный кожух.
К сведению! Для вычисления максимума по расходу конкретного вида топлива для регионов необходимо знать и учитывать его теплотворную способность, значения которой указаны, усредненно, в справочниках, либо в сертификатах, идущих с поставкой топлива.
Для приблизительного расчета расходов теплоносителя можно пользоваться следующими показателями теплотворной способности следующих видов топлива:
- дрова сухие — 12-14 МДж/кг,
- торф — 10-12 МДж/кг,
- бурый уголь — 12-14 МДж/кг,
- каменный уголь — 25-27 МДж/кг,
- антрацит — 30-32 МДж/кг:
- условное топливо — 29000-29350 МДж/кг.
Рекомендуется использовать котел в помещениях, где температура окружающего воздуха не опускается ниже +5 градусов и относительной влажностью, не превышающую 80 %.
Не разрешается эксплуатация котла с не до конца заполненной системой или заполненного не полностью теплоносителем котла;
Запрещается оперативно быстрое заполнение не остывшего котла проточной холодной водой;
Запрещается слив горячей воды напрямую из системы отопления при работающей системе для горячего водоснабжения. Возможна установка в систему отопления специального водонагревателя;
Нельзя оставлять котел без надзора до полного разгорания твердого топлива во избе-жание пожара;
4 Слить теплоноситель из отопительной системы и с котла, при консервации его на длительный срок (период свыше двух дней) и для исключения размораживания котельного оборудования и магистральных труб отопления в холодное время (при температуре воздуха ниже 0 градусов Цельсия).
Решетов Владимир Романович, Зам. начальника исправительного учреждения ИК-12 :
У нас в Воркуте зима почти 10 месяцев в году, да и температуры, бывает, что зашкаливают. Мы пользуемся как раз этими КЧМами, причем у нас есть все производимые модификации. Нареканий они не вызывают: они могли бы быть более мощными, иметь уровень КПД выше, но это мелочи в сравнении с их простотой, работоспособностью и надежностью. Давно уже местные «элементы» сами переналаживают котел под другой вид топлива, так что он и в правду прост и в эксплуатации, и в обслуживании. Котел греет большие объемы, но единственный его минус — достаточно громкий звук (шум) при работе.
Терехин Андрей Васильевич, Главный механик Чусовского металлургического завода:
Меня как механика даже немного удивила простота конструкции и ее сочетание с современной и довольно-таки эффективной автоматикой отечественного и импортного производства. Котлы КЧМ-5 ведут себя стабильно вне зависимости от температуры за бортом и площадей, которые он обогревает. Интересно сделана система сжигания топлива, потому что во всех вариантах исполнения существует пилотная горелка, которая, по какой-то причине, всегда легко загорается.
teplolivam.ru
котлы КЧМ | kchm
КЧМ-5 Комби — чугунные котлы для домов от 70 до 1500 м2
В автономных системах отопления используются хорошо зарекомендовавшие себя комбинированные котлы КЧМ-5 Комби, которые работают на следующих видах топлива:
- природном и сжиженном газе,
- твёрдом топливе (дрова, уголь, торф, опилки, пеллеты),
- дизельном топливе, отработанном масле и печном бытовом топливе,
- электричестве (рассматривается исключительно как дополнительный/неосновной вид топлива).
Котлы КЧМ-5 Комби – универсальный вариант для отопления и горячего водоснабжения. Они позволяют сократить риски и оптимизировать затраты во время эксплуатации системы отопления и замены основного вида топлива. Подобная замена является распространённым явлением в случае повышения цен на уже используемый вид топлива и/или перебоев в его поставках, а также при запланированной подводке магистрального газа к дому. Пока он не подведён, котёл КЧМ-5 Комби может функционировать на твёрдом, жидком топливе или сжиженном газе.
КЧМ-5 Комби на твёрдых видах топлива (уголь, дрова, опилки, торф)
В базовой комплектации котел КЧМ-5 Комби работает на твёрдых видах топлива. Для автоматизированной работы на пеллетах и мелкодисперсном угле с ним поставляется горелка на 20 и 40 кВт.
КЧМ-5 Комби на газе (магистральный и сжиженный газ)
При работе на газе котлы комплектуется газовыми горелками с электронезависимой автоматикой САБК или электрозависимой автоматикой КАРЭ. Кроме того, котлы могут быть снабжены дутьевыми газовыми горелками Lamborghini, Rielo и др.
КЧМ-5 Комби на жидких видах топлива (дизельное топливо, отработанное масло и печное бытовое топливо)
При работе на дизельном топливе котлы комплектуются дизельными горелками “Lamborghini”, “Rielo” и др. Также для КЧМ-5 Комби разработаны и сертифицированы горелки, работающие на отработанном масле и печном бытовом топливе.
Данная модель полностью адаптирована к российским условиям, обеспечена качественным и недорогим сервисным обслуживанием и прошла испытания временем. Гарантия на все КЧМ — от 2,5 лет. Срок службы — не менее 25 лет. Обычно КЧМ-5 Комби используется в системах отопления вместе со следующим оборудованием:
Подробнее…
КЧМ-5 Микро — чугунные котлы для домов от 30 до 150 м2
КЧМ-5 Микро — самая маленькая модель среди чугунных котлов. Внешняя миниатюрность и длительный срок эксплуатации фактически являются уникальными характеристиками котла. Это позволяет рассматривать его как оптимальное решение для частных домов от 30 до 150 м2. Действительно, КЧМ-5 Микро — единственный чугунный котел в России и Европе, расчитаный на такую площадь и имеющий срок эксплуатации 25 лет. Вероятно, с этим и связана его быстро растущая популярность. Сочетание долговечности и миниатюрности КЧМ-5 Микро как нельзя лучше подходят для небольших строений, расчитанных на соответствующий срок эксплуатации без капитального ремонта.
Котлы КЧМ-5 Микро — уголь, дрова, газ
Котел работает на твердых и газообразных видах топлива. В базовом исполнении КЧМ-5 Микро предназначен для сжигания твёрдых видов топлива (уголь: 15-20 кВт, дрова: 13-18 кВт). Если есть необходимость перевести котел для работы на газе (17-22 кВт), можно приобрести дополнительный переходный комплект. Основа комплекта — атмосферная горелка с автоматикой безопасности и регулирования САБК. Комплект сертифицируется в составе котла и на него может распространяться действие сертификата соответствия, выданного на котел. Котел КЧМ-5 Микро предназначен для теплоснабжения индивидуальных домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией. Он изготавливается по техническим условиям в соответствии с ГОСТ 20548 и относится к разряду отопительных водогрейных приборов с открытой камерой горения.
Подробнее…
КЧМ Универсал-РТ — невероятно популярные чугунные котлы в этом году
Котлы КЧМ Универсал-РТ предназначены для сжигания твёрдых видов топлива. При использовании каменного угля достигается мощность 120, 160, 200, 240 кВт. В этом году данная модель КЧМ пользуется невероятной популярностью у конечных пользователей.
Преимущества котла КЧМ Универсал-РТ:
- большой срок службы чугунного теплообменника и всех остальных частей ввиду высокого качества использованных материалов;
- проверенная годами конструкция;
- проработанная производственная технология на формовочных линиях с постоянным и проверенным качеством производственного процесса;
- простота в обслуживание и уходе;
- мощность в зависимости от количества секций.
Котел используется для теплоснабжения зданий коммунально-бытового назначения, оборудованных системами водяного отопления с принудительной циркуляцией воды с абсолютным давлением в системе до 0,7 МПа (7 кгс/см²) и температурой воды до 115 Сº , изготавливается по ГОСТ 30735, относится к разряду отопительных водогрейных приборов с открытой камерой горения.
Подробнее…
kchm.su
Котлы комбинированные КЧМ-5 К мощностью от 21, 30, 40, 50, 60, 70, 80 кВт
 |

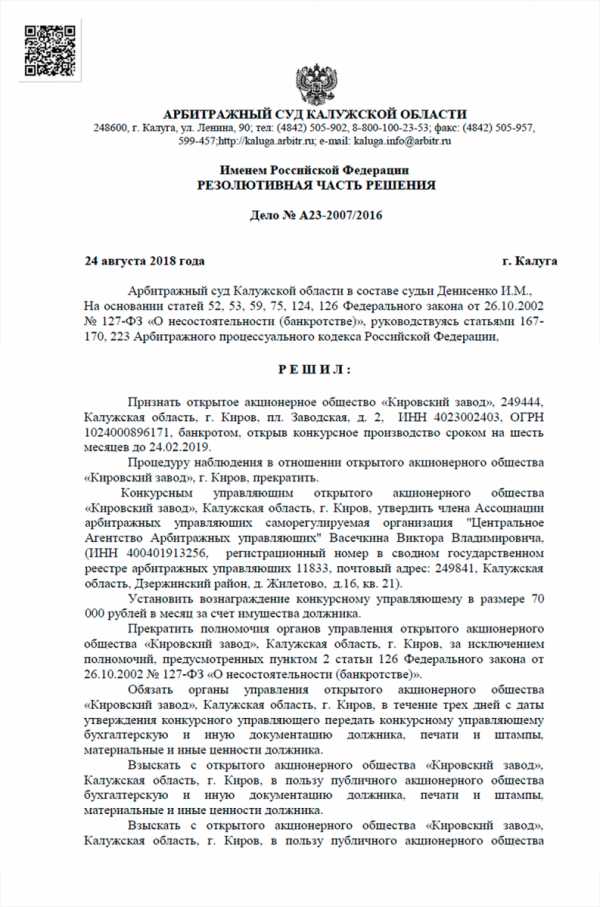

В настоящее время ОАО «Кировский завод», выпускающий котлы марки КЧМ, прекратил свою деятельность и на основании решения Арбитражного суда признан банкротом. |
В качестве аналогов котлам КЧМ-5 можем предложить следующее оборудование:
Чугунные котлы «ДЕМИДОВЪ» мощностью от 15 до 49 кВт, КПД на угле до 83%;
Чугунные котлы «СИБИРЬ» мощностью от 21 до 80 кВт, КПД на угле до 83%.
Котел КЧМ 5 КОМБИ универсальный предназначен для теплоснабжения индивидуальных домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией, изготавливается по техническим условиям и в соответствии с ГОСТ 20548, относится к разряду отопительных водогрейных приборов с открытой камерой горения.
Котёл КЧМ 5 КОМБИ выпускается в двух вариантах: для внутреннего рынка и для экспортных поставок. Котлы предназначенные для внутреннего рынка имеют торговую марку “Комби”, котлы предназначенные для экспортных поставок – “Vidra”. Котлы “Vidra” собираются без применения асбестосодержащих материалов.
Котел предназначен для сжигания:
– твёрдого топлива: сортированный антрацит (основное,расчетное), бурый уголь по ГОСТ 14834-86, каменный уголь ГОСТ 8163-87, дрова по ГОСТ 3243-88, брикеты торфа ГОСТ 9963-84, фрезерный торф ГОСТ 13672-76;
– газового топлива: природный газ низкого давления ГОСТ 5542-87, сжиженный газ ГОСТ 20448-90;
– жидкого топлива: жидкое топливо ГОСТ 305-82, печное топливо, отработанное масло, мазут и тд.
Устройство котла КЧМ 5 К
В задней секции котла в верхней части находится патрубок дымохода и фланец отопительной воды, в нижней части имеется фланец обратной воды. К передней секции прикреплены крышка чистки конвективных поверхностей дымохода, загрузочная, шуровочная и зольниковая дверцы. Шуровочная дверца отделена от топки щитком.
Пакет котла изолирован безвредной для здоровья минеральной изоляцией, которая снижает потери тепла в окружающую среду. Стальная обшивка покрыта качественной краской.
Дымовая заслонка патрубка дымохода регулирует выход продуктов сгорания из котла в дымовую трубу. Управляется рукояткой в верхней части патрубка дымохода.
Величина открытия зольниковой дверцы определяет количество подводимого на горение воздуха. Управляется с помощью регулятора тяги или вручную регулировочным винтом на ней.
Отверстие в загрузочной дверце служит для подвода вторичного воздуха в топку.
В котлах с количеством секций до пяти включительно устанавливается между
передней и средней секцией перегораживающий лист, удлиняющий конвективный газоход котла. При использовании газообразного и жидкого топлива перегораживающий лист устанавливается на котлы всех секционностей.
Для определения температуры котловой воды служит капиллярный термометр устанавливаемый в водяную полость передней секции.
Виды используемого твердого топлива
– Уголь. Наиболее пригодным топливом является антрацит с зернистостью 40-60мм, однако можно сжигать антрацит и кокс с зернистостью 20-40мм (орех 2). При наличии достаточной тяги в трубе (25-30 Па) можно сжигать и неспекающийся каменный уголь с зернистостью 30-50мм (орех 1) и зернистостью 50-80 мм (куски). Для достижения номинальной мощности котла необходимо поддерживать слой топлива 150-200 мм над колосниковой решёткой котла при разрежении за котлом 20-40 Па
-Древесина. Для получения нормального горения топлива необходимо использовать дрова с максимальной влажностью до 20 %.
В качестве дополнительного топлива можно использовать отходы древесины, такие как, деревянная щепа, стружка, гранулы или древесные брикеты. При сжигании небольших кусков дерева (щепы, стружки, гранул) необходимо в нижнюю часть камеры сжигания положить полена, чтобы топливо не падало в зольник. Подкладывание поленьев способствует равномерному горению.
Эти виды топлива должны иметь теплотворную способность в пределах 12 – 15 MДж/кг и влажность до 20 %.
При использовании дров или дополнительных видов топлива теплопроизводительность котла снижается на 20-35 %.
borkotlomash.ru
