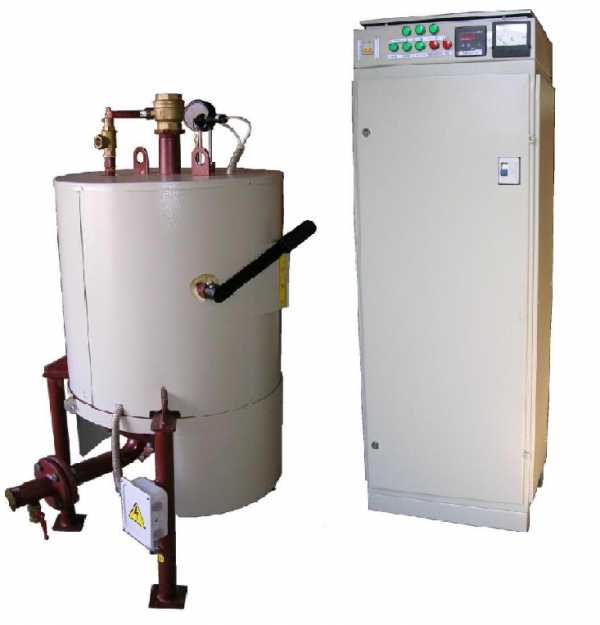

Водогрейный высоковольтный электрический котел КЭВ-10000/10
Водогрейный высоковольтный электрический котел КЭВ напряжением 10 кВ предназначен для получения горячей воды за счет тепла, выделяемого электрическим током при прохождении его непосредственно через воду, и применяются для отопления и горячего водоснабжения жилых и производственных помещений, как в закрытых, так и в открытых отопительных системах. Также применяются, где требуется горячая вода с температурой до 95-150 С для технологических процессов.
Мощность – 10000 кВт
Напряжение – 10 кВ
Плавное электронное регулирование мощности 25-100 %
Давление – рабочее 6 кг/см2 (0,6 мПа), расчетное 10 кг/см2 (1 мПа)
Управление электрокотлом осуществляется от шкафа управления, в котором смонтированы автомат защиты, тиристоры и схема автоматики. В силовой цепи предусмотрены приборы контроля токовой нагрузки и напряжения, а также защиты, действующие на отключение электрокотла при перегрузках и коротких замыканиях.
Схема автоматики позволяет поддерживать постоянную температуру воды.
Котлы электрические водогрейные КЭВ-6;10 кВ предназначены для получения горячей воды за счет тепла, выделяемого электрическим током при прохождении его непосредственно через воду, и применяются для отопления и горячего водоснабжения жилых и производственных помещений, как в закрытых, так и в открытых отопительных системах.
Кроме того, электрические котлы могут применяться на строительных площадках, промышленных и сельскохозяйственных предприятиях, где требуется горячая вода с температурой до 95-1500С для технологических процессов. Котлы предназначены для работы в следующих условиях:
- Вид климатического исполнения УХЛ4 по ГОСТ 15150;
- Среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих металл или изоляцию;
- Степень защиты IР2Х по ГОСТ 14254;
- Класс защиты электрокотла от поражения током I по ГОСТ 12.2.007.0.
Исходя из необходимости выравнивания графика энергопотребления энергосистем, наиболее перспективным является использование электрических котлов в теплофикационных системах, имеющих аккумулирующие устройства.
Скачать техническое описание и цену: котел КЭВ-10000/10
satu.kz
Тендер 31604444892 ПТВС. Поставка, монтаж и наладка котлов КЭВ-10000/10VЦ1
Понравилась закупка? Оцените свои возможности, примите решение об участии, подготовьте необходимые документы
Пройдите аккредитацию на Электронной Площадке. Получение аккредитации – это простая и бесплатная процедура, но занимает около одного рабочего дня. При необходимости, пройдите обучение работе с торгами на Электронной Площадке. Убедитесь в актуальности всех документов, необходимых для участия в торгах. При необходимости, подготовьте документы и информацию, предусмотренные пунктами 1, 3 — 5, 7 и 8 части 2 статьи 62, частями 3 и 5 статьи 66 44-ФЗ. Выберите способ предоставления обеспечения заявки на участие в торгах. Воспользуйтесь нашими решениями. Получите юридическую помощь или подайте жалобу в Федеральную Антимонопольную Службу (ФАС)Вы подали заявку на участие в аукционе?
Ожидайте уведомления о допуске к торгам! На этом этапе рассматриваются первые части заявок.Допущены к торгам?
Поздравляем! Планируйте свое участие в аукционе.Организатор торгов отклонил Вашу заявку и Вы не согласны с данным решением?
Аукцион! Выигрывает тот, кто предлагает наиболее выгодные условия и цену.
В случае, если в течение 10 минут с начала торгов ни одним из участников не подано ни одного ценового предложения, такой аукцион признается несостоявшимся. Если предложенная победителем торгов цена на 25% меньше Начальной Максимальной Цены (НМЦ), такой участник обязан подтвердить свою репутацию и предоставить обеспечение в большем размере. Если победитель аукциона уклоняется от заключения контракта, информация об этом направляется в Реестр Недобросовестных Поставщиков (РНП). Ожидайте результатов аукциона, отслеживайте соблюдение сроков: В течение 30 минут после завершения торгов — публикация Протокола Проведения Электронного Аукциона (ППЭА) на Электронной Площадке. Не более 3 рабочих дней с даты публикации Протокола Проведения Электронного Аукциона (ППЭА) на Электронной Площадке — рассмотрение Заказчиком 2 частей заявок, а также формирование Протокола Подведения Итогов (ППИ). Не позднее рабочего дня, следующего за датой подписания Протокола Подведения Итогов (ППИ) — размещение заказчиком ППИ на Электронной Площадке и в Единой Информационной Системе (ЕИС)Строго соблюдайте сроки. Соотношение рабочих и выходных дней не принципиально:
Не более 5 дней с даты публикации Протокола Подведения Итогов (ППИ) в Единой Информационной Системе (ЕИС) — Заказчик публикует проект контракта. Не более 5 дней с момента публикации Заказчиком проекта контракта — Победитель публикует протокол/проект контракта. Победитель, не отправивший протокол разногласий или не отправивший подписанный проект контракта по истечении 13 дней с даты публикации Протокола Подведения Итогов (ППИ) в Единой Информационной Системе (ЕИС), признается уклонившимся от подписания контракта.Соотношение рабочих и выходных дней принципиально:
Не более 3 рабочих дней с даты публикации победителем в Единой Информационной Системе (ЕИС) протокола разногласий, Заказчик публикует доработанный проект контракта (или в отдельном документе отказ целиком или полностью учесть замечания в протоколе разногласий победителя). Не более 3 рабочих дней с момента публикации Заказчиком в Единой Информационной Системе (ЕИС) доработанного проекта контракта — победитель публикует протокол/проект контракта + предоставляет подтверждение обеспечения исполнения контракта. Воспользуйтесь нашим решением по обеспечению исполнения контракта. Не более 3 рабочих дней с момента публикации победителем в Единой Информационной Системе (ЕИС) подписанного контракта, Заказчик подписывает контракт и также публикует его в Единой Информационной Системы (ЕИС). Вы не согласны с действиями Заказчика? Обратитесь с жалобой в Федеральную Антимонопольную Службу (ФАС) онлайн.Исполнение контракта:
Воспользуйтесь Кредитованием Исполнения Контракта В разделеstar-pro.ru
Котел электрические водогрейные КЭВ-100/0,4
организациями в целях рекламы по согласованию
Как специализированное предприятие по производству и поставке котельного и котельно-вспомогательного оборудования, наше предприятие предлагает изготовить и поставить надежную эффективную в эксплуатации электрическую водогрейную установку, в комплект которой входит электродный водогрейный котел КЭВ-100/04 и силовой щит с встроенной автоматизированной системой управления нагрузки (КИПиА). Котлы серии КЭВ просты в эксплуатации и ремонте, эффективны в работе так как являются нагревателем прямого действия с КПД-98%, в отличие от индукционных водогрейных котлов где потери холостой ход и трансформацию могут доходить до – 20% от задоного наминала. Электрические водогрейные котлы серии
• монтажные, наладочные и пускорежимноналадочные работы.
Для приобретения водогрейного электро-котла КЭВ-100/0,4 от Вас потребуется отправить в наш адрес заявку на приобретаемое оборудование, где требуется указать:
• реквизиты предприятия;
• контактное лицо, должность;
• телефоны/факс для обратной связи;
• электронную почту предприятия (e-mail:).
Для расчёта стоимости доставки – указать место назначения.
Консультация специалиста:
Многоканальный: 8 (3854) 30–69–90
Телефон/факс: 8 (3854) 44–86–49
e-mail:[email protected]
Декларация (EAC)
Прайс-лист (открытый)
• Комплектность поставки КЭВ-100/0,4:
Котел КЭВ-100/0,4 (электродный) Силовой шкаф управления
• Область применения:
Электродный водогрейный электрокотел КЭВ-100/0,4 предназначены для применения в системах отопления с принудительной циркуляцией и температурой теплоносителя до 115 °С и горячего водоснабжения (ГВС 65-75°С) в жилых и производственных помещений.
• Устройство и принцип работы:
Принцип работы водогрейного электро-котла КЭВ мощностью 100 кВт напряжением 380 вольт заключается в прямом нагреве воды электрическим током, который проходит непосредственно через находящийся в котле объем воды.
Конструктивно промышленный водогрейный электрокотел КЭВ 100 кВт представляет собой сосуд цилиндрической формы с плоским вварным донышком и фланцевой верхней крышкой являя собой водогрейную камеру с подводящим и отводящим приварными отводами с фланцевым креплением, для присоединения электркотла КЭВ-100 /04 мощностью 100 кВт напряжением 380 В к отопительной сети или системе ГВС. Внутри сосуда расположен блок фазных электродов. По токоведущим шпилькам через проходные изоляторы (керамика) к электродам подводится трехфазной напряжение электрической сети 380 В 50 Гц.
В силовом шкафу управления промышленного водогрейного электрокотла КЭВ-100 /0,4 установлено регулирующее устройство БУСТ-2 (блок управления тиристорами симисторами) работая по числоимпульсному методу, что позволяет производить регулировку водогрейного электро-котла КЭВ 100 кВт по задаваемой нагрузке от 30 до 100%. Допустимая температура теплоносителя (вода) на выходе из электрокотла КЭВ 100 до 115 °С.
В силовой цепи предусмотрены приборы визуального контроля токовой нагрузки (Ампирметр) и температуры (2ТРМ1). Сработка защиты электрокотла КЭВ 100 кВт на отключение при токовых перегрузках и коротких замыканиях, так же при превышении заданной температуры. Автоматизированный силовой шкаф управления электрическим водогрейным электрокотлом КЭВ-100 позволяет поддерживать заданную температуру воды в системе теплоснабжения, при использование теплообменного оборудования в системе ГВС.
«Погодное регулирование» позволяет автоматизировать управление водогрейным электрокотлом КЭВ мощностью 100 кВт напряжением 380 вольт, и в отапливаемой помещении устанавливая нужную температуру, тем самым обеспечивая экономной режим работы электрокотла КЭВ 100 мощностью 100 кВт напряжением 380 В, в системе отопления закрытого типа.
По защитам, в силовом шкафу управления водогрейным электрокотлом КЭВ мощность 100 кВт напряжение 380 вольт, предусмотрена световая и звуковая сигнализация (наличие напряжения, включения нагрева, отказ контактора, включения насоса, аварии (перегрузки по току и перегрев котла).
• Технические характеристики:
Параметры | КЭВ-100/0,4 |
Максимальная мощность, кВт | 100 |
Теплопроизводительность, Гкал/час | 0,087 |
Площадь отапливаемого помещения, м2 при высоте 3м | 870 |
Номинальный ток, А | 150 |
Рабочее давление, кгс/см2 (мПа) | 0,6 (0,6) |
Напряжение сети трехфазного тока (50 Гц, +10%, -15%) | 380 |
Плавное регулирование мощности (электронное) | 30-100% |
Температура воды на входе/выходе, °С | 75/95 |
КПД (%) | 98 |
Габариты электрокотла, мм | 680х890х1600 |
Габариты шкафа управления, мм | 400х640х2000 |
Масса блока котла, кг | 220 |
масса шкафа управления, мм | 120 |
Срок службы до списания – 10 лет.
biek.ru
Котел электрические водогрейные КЭВ-1000/0,4
организациями в целях рекламы по согласованию
Как специализированное предприятие по производству и поставке котельного и котельно-вспомогательного оборудования, наше предприятие предлагает изготовить и поставить надежный эффективный в эксплуатации электрический водогрейный котел КЭВ-1000/0,4 (электродный). Котлы серии КЭВ просты в эксплуатации, просты в ремонте в отличие от индукционных котлов (не подлежат регистрации в органах Ростехнадзора).
Также мы предлагаем провести комплекс работ по следующим направлениям: • проектирование котельной, как стационарной так и МКУ, • монтажные, наладочные и пускорежимноналадочные работы (допуски СРО).Подать заявку: для приобретения электрический водогрейный котел КЭВ-1000/0,4, от Вас потребуется отправить в наш адрес заявку, где обязательно указать:
• реквизиты предприятия;
• контактное лицо, должность;
• телефоны/факс для обратной связи;
• электронную почту предприятия (e-mail:).
Для расчёта стоимости доставки – указать место назначения.
Консультация специалиста: 8–905–985–15–15
Многоканальный: 8 (3854) 30–69–90
Телефон/факс: 8 (3854) 44–86–49
e-mail:[email protected]
Декларация (EAC)
Прайс-лист (открытый)
• Комплектность поставки КЭВ-1000/0,4:
Котел КЭВ-1000/0,4 (электродный) Силовой шкаф управления
• Область применения:
Электрический водогрейный котел КЭВ-1000/0,4 предназначены для применения в системах отопления с принудительной циркуляцией и системах горячего водоснабжения жилых и производственных помищений.
• Устройство и принцип работы:
Принцип работы электрокотла КЭВ
1000 кВТ заключается в прямом нагреве воды электрическим током, который проходит непосредственно через находящийся в котле объем воды.
Конструктивно электрокотел КЭВ-1000 представляет собой сосуд цилиндрической формы, с элептическими донышками, явля собой водогрейную камеру. Внутри сосуда расположен блок фазных электродов. По токоведущим шпилькам через проходные изоляторы (керамика) к электродам подводится трехфазной напряжение электрической сети 380 В 50 Гц.
В шкафу управления электрокотлом КЭВ 1000/0,4 расположено регулировочное устройство БУСТ-2 работая по числоимпульсному методу, что позволяет производить регулировку электрокотла КЭВ-400 по задаваемой нагрузке от 10 до 100%. Допустимая температура теплонасителя (вода) на выходе из электрокотла КЭВ-1000 до 115 град. °С.
Управление электрокотлом КЭВ-1000 осуществляется от силового шкафа управления, в котором смонтированы автомат защиты, тиристорный коммутатор и схема автоматики. В силовой цепи предусмотрены приборы контроля токовой нагрузки и напряжения, а также защиты, действующие на отключение электрокотла КЭВ 1000 кВт при перегрузках и коротких замыканиях. Встроенная в шкаф автоматика электрокотла КЭВ-1000/0,4 позволяет поддерживать заданную температуру воды в водогрейной камере.
«Погодное регулирование» позволяет включение в цепь автоматизации электрокотла КЭВ 1000 кВт удаленно датчик температуры в отапливаемой помещении, и с помощью задатчика (пример: – выставляется предел регулирования 24-26°С) устанавливать нужную температуру в отапливаемом помещении, тем самым обеспечивается экономное режим работы электрокотла КЭВ-1000.
По защитам электрокотла КЭВ-1000/0,4 предусмотрена световая (звуковая) сигнализация по наличию напряжения, включения нагрева, отказа контактора, включения насоса, аварии (перегрузки по току и перегреву), а также перевода щита управления в режим дистанционного управления.
• Технические характеристики:
Параметры | КЭВ-1000/0,4 |
Максимальная мощность, кВт | 1000 |
Теплопроизводительность, Гкал/час | 0,870 |
Площадь отапливаемого помещения м2 , при высоте до 3 м | 8700 |
Номинальный ток, А | 1500 |
Рабочее давление, кгс/см2 (мПа) | 0,6 (0,6) |
Напряжение сети трехфазного тока (50 Гц, +10%, -15%) | 380 |
Плавное регулирование мощности (электронное) | 30-100% |
Температура воды на выходе из котла, °С | 95 |
КПД (%) | 98 |
Габариты электрокотла, мм | 1300х1230х1580 |
Габариты шкафа управления, мм | 1000х400х2000 |
Масса блока котла, кг | 480 |
масса шкафа управления, мм | 160 |
Срок службы до списания – 10 лет.
