Кэв 60п3141w – Тепловая завеса КЭВ-60П3141W в Санкт-Петербурге

Тепловая завеса КЭВ-60П3141W в Санкт-Петербурге

..

Тепловые характеристики завесы при температуре воздуха в помещении +15 С

Слева от черты указаны величины характеристик при максимальном расходе воздуха, справа – при минимальном расходе воздуха.

Температура воды
на входе/выходе, °С
150/70130/70105/7095/7080/6060/40
Тепловая мощность, кВт33.0/28.231.0/26.528.5/24.327.5/23.522.2/18.912.3/10.5
Подогрев воздуха, °С35/3833/3530/3329/3123/2513/14
Расход воды, л/с0.11/0.100.14/0.120.22/0.190.30/0.250.30/0.250.16/0.14

Тип завесы

Офисная

Серия

300 Комфорт

Степень защиты

IP21

Источник тепла

водяной

Параметры питающей сети, В/Гц

220/50

Режимы мощности, кВт

0-23.5-27.5

Расход воздуха, м3/час

2200-2500-2800

Скорость воздуха на выходе из сопла, м/с

8.3

Эффективная длина струи, м

3

Цвет

корпус светло-серый RAL 7004, передняя панель белая RAL 9003

Максимальный ток при номинальном напряжении, A

1

Потребляемая мощность двигателя, Вт

200

Звуковое давление на расстоянии 5 м, дБ (A)

55

Длина упаковки, м

2.037

Ширина упаковки, м

0.367

Высота упаковки, м

0.364

Вес упаковки, кг

38.7

Способ установки при монтаже

горизонтально и вертикально

Декларация о соответствии ТС

ТС № RU Д-RU.АУ04.B.26272

Страна производства

Россия, Санкт-Петербург

Гарантия, мес

24

teplomash.ru

Тепломаш КЭВ-60П3141W Водяная тепловая завеса

Описание товара

Завесы Тепломаш серия 300 предназначены для защиты дверных проемов высотой от 2 до 3,5 метров, магазинов, офисов, общественных зданий.

Монтаж завес: Горизонтальный и вертикальный (при необходимости с обеих сторон проема).

Комплектация: Пульт управления и монтажные кронштейны.

Оригинальная конструкция соплового аппарата завес формирует равномерный воздушный поток с низким уровнем аэродинамического шума. Передняя панель из нержавеющей стали.

Технические характеристики

Тепловая завеса Тепломаш КЭВ-60П3141W

Тип оборудования Водяная тепловая завеса
Источник тепла Вода
Уровень шума, дБ(А) 55
Максимальная мощность, кВт 33
Тип установки Горизонтально\Вертикально
Потребляемая электрическая мощность, Вт
200
Максимальная высота установки, м 3
Габариты, мм 2015x325x265
Длина завесы, м 2
Вес, кг 33
Класс защиты IP21
Расход воздуха, м3/ч 2200/2500/2800
Расход воды, л/с 0.1-0.3
Напряжение электропитания, В 220
Максимальный ток, A 1,1
Скорость воздуха на выходе из сопла, м/с 8.3
Максимальный подогрев воздуха, C 38
Пульт ДУ Да
Количество завес, подключаемых к пульту управления, шт. 2
Брызгозащищенность Нет
Интерьерная Нет
Нержавейка Нет
Монтажные кронштейны Да
Дополнительная информация По заказу – панель из нержавеющей стали.
Гарантия 2 года

teplomash.com.ru

КЭВ-60П3141W

Тепловая завеса КЭВ-60П3141W         Цены (прайс-лист)

Тепловая завеса КЭВ-60П3141W, представляющая серию 300 Комфорт тепловых завес КЭВ с водяным источником тепла, предназначена для защиты окон и проемов высотой от 2 м до 3,5 м, а также может служить дополнительным источником обогрева в офисных, торговых и других общественных помещениях. Оболочка завесы обеспечивает степень защиты IP21. Завесы КЭВ-60П3141W можно устанавливать горизонтально, непосредственно над проемом или вертикально, сбоку от проема. Возможна, при необходимости, установка завес одновременно с двух сторон проема.

Для облегчения управления завесой применяется специальный пульт, который входит в комплект поставки. Для того, чтобы с помощью пульта управления завесы с водяным источником тепла можно было поддерживать необходимую температуру воздуха вблизи проема, регулировать производительность и тепловую мощность, необходимо дополнительно приобретать смесительный узел (подробнее).

Технические характеристики

Завеса с водяным источником тепла

КЭВ-60П3141W

Параметры питающей сети                                      В/Гц

220/50

Режимы мощности                                                   кВт

см. таблицу 1

Расход воздуха                                                    м3/час

2200-2500-2800

Скорость воздуха на выходе из сопла                     м/с

8.3

Эффективная длина струи                                         м

3

Габаритные размеры                                   ДхШхВ, мм

2015х325х265

Вес (без воды)                                                         кг

33

Максимальный ток                                                    А

1

Потребляемая мощность двигателей                        Вт

200

Звуковое давление на расстоянии 5 м                   дБ(А)

55

Количество завес, подключаемых к одному пульту управления

2



Таблица 1





Заказать завесы КЭВ-60П3141W

armavent.ru

Тепломаш КЭВ-60П3141W Водяная тепловая завеса

Описание товара

Завесы Тепломаш серия 300 предназначены для защиты дверных проемов высотой от 2 до 3,5 метров, магазинов, офисов, общественных зданий.

Монтаж завес: Горизонтальный и вертикальный (при необходимости с обеих сторон проема).

Комплектация: Пульт управления и монтажные кронштейны.

Оригинальная конструкция соплового аппарата завес формирует равномерный воздушный поток с низким уровнем аэродинамического шума. Передняя панель из нержавеющей стали.

Технические характеристики

Тепловая завеса Тепломаш КЭВ-60П3141W (нерж.)

Тип оборудования Водяная тепловая завеса
Источник тепла Вода
Уровень шума, дБ(А) 55
Максимальная мощность, кВт 33
Тип установки Горизонтально\Вертикально
Потребляемая электрическая мощность, Вт 200
Максимальная высота установки, м 3
Габариты, мм 2015x325x265
Длина завесы, м 2
Вес, кг 33
Класс защиты IP21
Расход воздуха, м3/ч 2200/2500/2800
Расход воды, л/с 0.1-0.3
Напряжение электропитания, В 220
Максимальный ток, A 1,1
Скорость воздуха на выходе из сопла, м/с 8.3
Максимальный подогрев воздуха, C 38
Пульт ДУ Да
Количество завес, подключаемых к пульту управления, шт. 2
Брызгозащищенность Нет
Интерьерная Нет
Нержавейка Да
Монтажные кронштейны Да
Гарантия 2 года

teplomash.com.ru

Тепловая завеса Тепломаш КЭВ-60П3141W

Тепловые завесы Тепломаш предназначены для защиты помещений от попадания холодного воздуха или теплого воздуха, а так же пыли извне. При правильном расчете и монтаже, тепловая завеса может обеспечить подогрев воздуха в помещении, сохранив затраты на дополнительный обогрев и снизив теплопотери до 70%.

Эффективность работы воздушной завесы напрямую зависит от:

-температуры наружного и внутреннего воздуха

-ширины и высоты проема, количества дверей, наличия тамбура

-высоты проема

-частоты открываний проема ( дверей)

-характеристик тепловой завесы ( производительности по воздуху, мощности)

Тепловая завеса Тепломаш КЭВ-60П3141W может выступить аналогом и прекрасной альтернативной завесам Тропик Т118W20, Т224W20 или Ballu BHC-12W, BHC-M20-W30.


Страна изготовления Россия
Габаритные размеры (Д*Ш*В), мм: 2015 × 325 × 265
Производитель АО “НПО Тепломаш”
Тип теплоносителя: Вода / антифриз
Параметры питающей сети, В/Гц: 220/50
Тепловая мощность при t носителя 80°C, кВт: 22.2
Расход воды, л/с: 0.3
Расход воздуха, м³/ч: 2200 — 2800
Скорость воздуха на выходе из сопла, м/с: 8.3
Эффективная длина струи до, м: 3
Подогрев воздуха на, °С: 23
Максимальный ток, А: 1
Гарантия, мес: 24
Звуковое давление на расстоянии 5м, дБ: 55
Присоединительные размеры патрубков: 3/4″
Потребляемая мощность эл. двигателя, Вт: 200
Вес, кг: 33
Кол-во агрегатов к одному пульту, шт.: 2
Комплект поставки: Изделие, Паспорт, Пульт управления (рег. скорости и термостат), Монтажный кронштейн, ИК пульт (дистанционный)
Тип монтажа: Настенный, Потолочный
Срок выполнения доставки/отправки 3-5

teploopt.ru

Тепловая завеса КЭВ-60П3141W

Тепловая завеса с водяным контуром является частью общей системы отопления здания. Модель КЭВ-42П3111W эффективно отсекает холодные воздушные потоки и не дает им проникнуть в помещение.

Завесы устанавливаются в торговых, административных, развлекательных и иных объектах.

Оборудование крепится к стене (горизонтально / вертикально) возле входных групп (2-3,5 м).

Прибор бесшумно образует равномерную струю воздуха, достигающую 3,5 м.

Завеса серии 300 Комфорт имеет металлический корпус.



Технические характеристики
Тип завесы: Офисная
Серия: 300 Комфорт
Степень защиты: IP21
Источник тепла: водяной
Параметры питающей сети, В/Гц: 220/50
Расход воздуха, м3/час: 2200-2500-2800
Скорость воздуха на выходе из сопла, м/с: 8.3
Эффективная длина струи, м: 3
Цвет: корпус светло-серый RAL 7004, передняя панель белая RAL 9003
Максимальный ток при номинальном напряжении, A: 1
Потребляемая мощность двигателя, Вт: 200
Звуковое давление на расстоянии 5 м, дБ (A): 55
Тепловая мощность при °С воды 60/40, кВт : 23/25
Подогрев воздуха при °С воды 60/40, кВт : 13/14
Тепловая мощность при °С воды 80/60, кВт : 22.2/18.9
Подогрев воздуха при °С воды 80/60, кВт : 23/25
Тепловая мощность при °С воды 95/70, кВт : 27.5/23.5
Подогрев воздуха при °С воды 95/70, кВт : 29/31
Тепловая мощность при °С воды 105/70, кВт : 28.5/24.3
Подогрев воздуха при °С воды 105/70, кВт : 30/33
Тепловая мощность при °С воды 130/70, кВт : 31.0/26.5
Подогрев воздуха при °С воды 130/70, кВт : 33/35
Тепловая мощность при °С воды 150/70, кВт : 33.0/28.2
Подогрев воздуха при °С воды 150/70, кВт : 35/38
Описание
Вес 33.00кг
Размеры (Д х Ш х В) 2,015.00мм x 325.00мм x 265.00мм



Назад к списку

www.maxaero.by

Водяная тепловая завеса Тепломаш КЭВ-60П3141W Комфорт 300

Описание водяной тепловой завесы Тепломаш КЭВ-60П3141W Комфорт 300

Водяная тепловая завеса Тепломаш КЭВ-60П3141W Комфорт 300 предназначена для защиты дверных проемов высотой 2–3,5 метра путем смешения холодного воздуха с нагретым потоком из завесы.

Завесы исполнения W имеют водяной источник тепла и рассчитаны для работы как в периодическом, так и в непрерывном режиме. При относительно редком открывании двери могут использоваться как дополнительный источник тепла в помещениях.

Конструкция

Воздух из помещения всасывается через переднюю панель завесы, подогревается и выбрасывается через сопло в виде направленной струи. Оригинальная конструкция соплового аппарата тепловых завес Тепломаш КЭВ-60П3141W формирует равномерный воздушный поток с низким уровнем аэродинамического шума.

Завеса имеет прочный корпус, изготовленный из оцинкованной стали, защищенной высококачественным полимерным покрытием. Возможно специальное исполнение корпуса из нержавеющей стали. Внутри корпуса расположен водяной воздухонагреватель, выполненный из медных труб с насадными пластинчатыми алюминиевыми ребрами, блок двигателя, ТЭН-резистор и блок управления.

Во всех моделях завес исполнения W установлен универсальный воздухонагреватель, имеющий дополнительный воздуховыпускной коллектор. Воздухонагреватель является неразборным узлом. Теплоноситель подается в воздухонагреватель и отводится из него через патрубки, выступающие из корпуса.

Управление

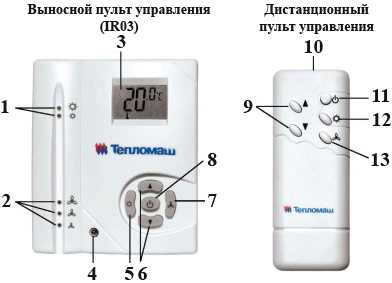

Управление водяными теплозавесами Тепломаш КЭВ-60П3141W осуществляется с выносного или дистанционного пульта управления. Внутри выносного пульта находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки выносного пульта — IP20.

Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта. С одного пульта можно управлять несколькими одинаковыми завесами.

  1. Светодиоды режимов нагрева
  2. Светодиоды режимов расхода воздуха
  3. LCD-дисплей
  4. Приемное устройство инфракрасного сигнала
  5. Кнопка выбора режима нагрева
  6. Кнопки установки требуемой температуры
  7. Кнопка выбора режима расхода воздуха
  8. Кнопка включения/выключения прибора
  9. Установка требуемой температуры
  10. Передающее устройство инфракрасного сигнала
  11. Кнопка включения/выключения завесы
  12. Кнопка выбора режима нагрева
  13. Кнопка выбора режима расхода воздуха
Монтаж

Водяные тепловые завесы Тепломаш КЭВ-60П3141W устанавливаются как горизонтально над проемом (как можно ближе к верхнему краю проема), так и вертикально сбоку от проема (в том числе с обеих сторон проема) и крепятся к несущей конструкции с помощью кронштейнов, входящих в комплект поставки. Минимально допустимое расстояние между верхней стенкой корпуса завесы и потолком должно быть 300 мм. На задней стенке завесы имеются четыре отверстия под крепление кронштейнов с резьбой М6.

Особенности водяной тепловой завесы Тепломаш КЭВ-60П3141W Комфорт 300
  • Прочный корпус из оцинкованной стали
  • Качественное полимерное покрытие
  • Вертикальный и горизонтальный монтаж
  • Пульт ДУ и монтажные кронштейны в комплекте
  • Производительность по воздуху 2200 / 2500 / 2800 м³/ч
  • Корпус из нержавеющей стали под заказ

mrklimat.ru
