GSM дистанционное управление котлом КотелОК

GSM модуль “Котел.ОК” – это максимально простой и легко настраиваемый (достаточно 1 звонка) GSM прибор для:

ОСНОВНЫЕ ВОЗМОЖНОСТИ GSM МОДУЛЯ.

НАСТРОЙКА И УПРАВЛЕНИЕ GSM МОДУЛЕМ.

Для настройки gsm модуля необходимо просто позвонить на номер СИМ-карты установленной в прибор.

Управление gsm модулем осуществляется SMS командами с телефона. Подойдет любой телефон. На каждую команду, прибор присылает подтверждение о её выполнении.

Для того, чтобы узнать температуру в доме достаточно просто позвонить на прибор.


 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

GSM модуль “Котел.ОК” может подключаться к различным газовым и электрическим котлам и с помощью него можно поддерживать температуру в доме.

Настройка GSM модуля «Котел.ОК».

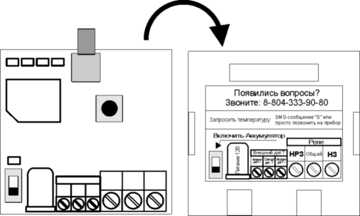

1.  Откройте крышку прибора:

для этого нажмите сбоку на корпус, как это показано стрелками на рисунке, и потяните крышку на себя.

      На тыльной стороне крышки устройства показано назначение клеммной колодки прибора, способ запроса показаний датчиков температуры и номер технической поддержки (8-804-333-90-80).

2.  Прикрутите антенну к прибору:

     для этого установите антенну в

специальный разъем и вращайте

по часовой стрелке.

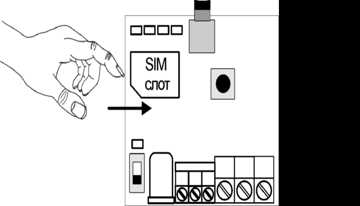

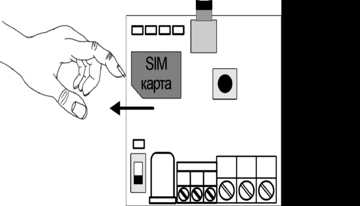

3. Сдвиньте крышку Sim-слота вправо и установите SIM карту, как показано на рисунке:

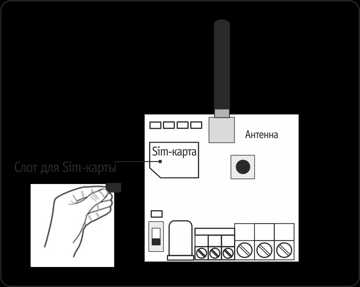

        4. Установите Sim-карту в Sim-слот, как показано на рисунке:

5. Закройте крышку Sim-слота и сдвиньте её влево, как показано на рисунке:

6. Подключите адаптер к прибору и включите адаптер в розетку 220В.

7. Загорится индикатор «Питание». Переведите выключатель «Аккумулятор» в положение ON (включено) после чего загорится индикатор «Аккумулятор»:

8. Подождите, пока прибор зарегистрируется в сети (загорится индикатор GSM). (Около 10 секунд)

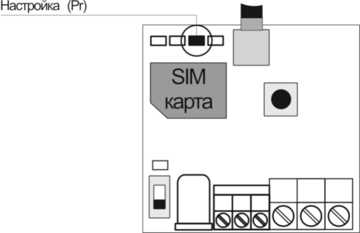

9. При включении устройства, если телефонная книга пуста, то после индикатора GSM (10 секунд) загорается индикатор “Настройка”. Прибор сообщает, что он находится в режиме программирования.

       Позвоните на прибор со своего мобильного телефона (ваш номер будет записан в память прибора и будет использоваться для оповещения)

Прибор отклонит входящий вызов, индикатор «Pr» погаснет. На ваш мобильный телефон придет SMS-сообщение «Телефон записан. Установлены тревожные пороги температуры для Т встр. Тmin=10 Tmax=35»

УСТАНОВЛЕНЫ СТАНДАРТНЫЕ НАСТРОЙКИ:

Ваш номер телефона записан в первую ячейку памяти прибора.

Стандартные пороги оповещения:

– верхний порог +35 градусов.

– нижний порог +10 градусов.

Это означает, что:

– при превышении температуры в 35 градусов вы получите тревожное SMS-сообщение (Т1=+35С).

– при понижении температуры ниже 10 градусов вы получите тревожное SMS-сообщение (Т1=+10С).

При отключении электропитания вы получите SMS-сообщение «Основное питание отключено, работа от аккумулятора».

При восстановлении электропитания (после отключения) вы получите SMS-сообщение «Питание восстановлено».

Чтобы узнать состояние устройства (показания  датчика температуры, состояние электропитания, уровень сигнала сотовой сети) позвоните на номер Sim-карты установленной в устройство. Sim-карта отклонит ваш звонок, в ответ вы получите SMS-сообщение с текстом:

ipro-gsm.ru

GSM модуль FACI RB800 удалённого управления котлом

GSM модуль RB800 удалённого управления котлом FACI

• Удалённый контроль состояния котла и отопительной системы.
• Запуск и остановка котла.
• Оповещение о нештатных ситуациях при работе котла.
• Сброс ошибок.

Повышает надёжность и безопасность котельной, т.к. сразу информирует Вас о любых нарушениях в работе.

Подключение: Модуль подключается к панели управления котлом FACI через специальный разъём. В модуль дополнительно вставляется sim-карта.

Управление

Дистанционное управление котлом и получение информации о его работе происходит путем отправки соответствующих команд в смс-сообщениях. Специальное приложение отсутствует.
В настоящее время применяются 5 команд. Команды вводятся на английском языке заглавными или прописными буквами.

1. Команда LEARN информирует систему управления котла SY400 на какой телефонный номер отправлять SMS сообщения в случае возникновения ошибки в работе котла. Система управления SY400 через модем посылает ответное сообщение на телефон OK.

2. Команда START запускает систему управления котлом в работу, если она не была активирована. Система управления SY400 через модем посылает ответное сообщение на телефон, с номера которого была получена команда. В сообщение указывается режим CHECK UP (режим контроля котла) и температура теплоносителя. Либо информация об ошибке, если она произошла (номер ошибки). Эта команда применяется только в режиме работы «Пеллеты».

3. Команда STOP. В зависимости от режима, в котором находится котёл на момент приёма команды, переход системы управления котлом в состояние OFF происходит через режим Extinguishing (пожаротушение). Если котёл был обесточен на время более 20 минут (соответственно и система управления) применять команду STOP можно только после перехода котла в режим RUN MOD.

4. Команда RESET осуществляет сброс ошибок котла в системе управления и разблокировку системы, если она находится в состоянии блокировки. Система управления котлом посылает сообщение на номер, с которого получена команда, о состоянии системы и, возможно не сброшенной ошибке.

5. Команда STATUS запрашивает у системы управления SY400 состояние котла. Система управления SY400 через модем посылает ответное сообщение на телефон, с номера которого была получена команда. В сообщении указывается состояние котла, температура теплоносителя и возможно произошедшей ошибке в работе котла.

Характеристики

Напряжение питания: ~220В
Рабочая температура: -20…+60°С
Влажность воздуха: 5…85%

Внимание! С устройством необходимо обращаться осторожно, избегая контакта с выводами, поскольку электростатические разряды могут привести к порче устройства. Такую же осторожность следует соблюдать при работе с SIM-картой, внимательно ознакомьтесь с инструкцией по её использованию. Не вставляйте и не извлекайте SIM-карту, пока устройство находится в режиме энергосбережения.

gazanet.ru

Котлы KITURAMI

Цена

от

до

Название:

Артикул:

Текст:

Выберите категорию: Все 3G-MMS сигнализации GSM-сигнализации » Приборы без датчиков » Беспроводная сигнализация » Проводная сигнализация Комплекты GSM-сигнализаций » Сигнализация для дачи » Сигнализация для дома » Сигнализация в квартиру » Сигнализация для гаража » Сигнализация для котла Проводные датчики » Охранные датчики »» Магнитоконтактные датчики »» Датчики движения внутренние »» Датчики вибрации »» Датчики разбития стекла » Пожарные датчики » Датчики протечки воды » Датчики утечки газа » Прочие датчики Беспроводные датчики » охранные датчики » тревожная кнопка » пожарные датчики » радиобрелоки » прочие датчики » Датчики утечки газа Охрана периметра » Датчики движения уличные » Периметральные датчики Дополнительное оборудование » видеокамеры » источники питания » Клавиатуры » микрофоны и динамики » Сирены, оповещатели » Кабели, провода, разъемы » Ключи и считыватели » Силовые Реле » Электроприводы и клапаны » Термодатчики » Антенны » Средства активной защиты Радиореле и беспроводное реле Дистанционное управление котлами » ARISTON       »» Схемы подключения котлов Ariston » AEG »» Схемы подключения котлов AEG » ALPHATHERM »» Схемы подключения котлов Alphatherm » BALTUR »» Схемы подключения котлов Baltur » BAXI »» Схемы подключения котлов Baxi » BERETTA »» Схемы подключения котлов Beretta » BIASI »» Схемы подключения котлов Biasi » BOSCH »» Схемы подключения котлов Bosch » BUDERUS »» Схемы подключения котлов Buderus » CHAFFOTEAUX »» Схемы подключения котлов Chaffoteaux » DE DIETRICH »» Схемы подключения котлов De Dietrich » ELECTROLUX »» Схемы подключения котлов Electrolux » FERROLI »» Схемы подключения котлов Ferroli » IMMERGAS »» Схемы подключения котлов Immergas » KITURAMI »» Схемы подключения котлов Kiturami » KOSPEL »» Схемы подключения котлов Kospel » LAMBORGHINI »» Схемы подключения котлов Lamborghini » NAVIEN »» Схемы подключения котлов Navien » RINNAI »» Схемы подключения котлов Rinnai » RODA »» Схемы подключения котлов Roda » SAVITR »» Схемы подключения котлов Savitr » TERMET »» Схемы подключения котлов Termet » THERMONA »» Схемы подключения котлов Thermona » TITAN »» Схемы подключения котлов Titan » VAILLANT »» Схемы подключения котлов Vaillant » VIESSMANN »» Схемы подключения котлов Viessmann » WATTEK »» Схемы подключения котлов Wattek » WOLF »» Схемы подключения котлов Wolf

Производитель: ВсеAccordTecAMCAxycamBugatti (Италия)CORNETDallas SemiconductorsDS-SystemESVIFOXGSNHiQ-ElectronicsHiWatchJ2000JablotronJSB-SystemsOubaoPower LaiPrimePROXISCCTVPyronixRViSmartecSTELBERRYАВАРКОАккумуляторы (Тайвань)Аргус спектрБастионИПРоКомплектСтройСервисКомтидМагнито-контактМикроКомСервиспаритетПолисервисПремьер ГруппРадийРиэлтаРубежСибирский АрсеналТекоЭлектронмашЭлектротехника и Автоматика

Новинка: Вседанет

Спецпредложение: Вседанет

Результатов на странице: 5203550658095

Найти

ipro-gsm.ru

GSM модуль для котлов отопления

Контроллеры выполняют функцию управления нагревательными приборами и распределения тепла и электричества в системе. Задачи контроллера – поддержание оптимальных рабочих параметров для обеспечения экономичного и экологически чистого отопления. Комфортный обогрев жилья, это не только поддержание функционирования центральной отопительной котельной, но и поддержка постоянных пользовательских уровней настройки.

Продвинутым моделям контроллеров центрального отопления доступна проверка фидера котла, дополнительных насосов (циркуляционный, насос отопление пола), смесительных клапанов с помощью интернет-сети и GSM модуль для котла. Мощный контроллер содержит сразу несколько датчиков поддержки процесса горения, лямбда-датчик (зонд) для измерения уровня содержания кислорода, измерения наружной температуры, датчик температуры выхлопных газов для ПИД алгоритма (устройства с обратной связью) и нечеткой логикой расширенных функций.

Принцип работы

Модуль GSM взаимодействует с Tech контроллерами коммуникаций RS, осуществляя дистанционное управление с помощью мобильного телефона. Пользователь информируется с помощью SMS оповещения о каждой функции работы котла. Путем отправки соответствующего SMS-сообщения в любое время, владелец получает информацию о текущей истории датчиков. После ввода кода проверки подлинности – применяют удаленное изменение установленной температуры.

Дистанционное управление отопительных котлов GSM

• Управление нагревом по мобильному телефону простым SMS позволяет контролировать котлы и электроприборы, потребляющие меньше 3500W. Прибор совместим со стандартными европейскими штекерами, предназначен для установки внутри помещений, имеет функция защиты от замерзания. Дистанционное управление нагревом по SMS осуществляется смартфоном последнего поколения.
• Устройство предназначено для работы только с контроллерами, которые поддерживают связь RS.
• Пользователь контроллера получает через GSM-сети короткие текстовые сообщения (SMS) о происходящих изменениях в центральной отопительной системе.
• Отправка SMS в соответствующем формате в любое время суток с информацией о текущем состоянии центральных параметров.
• Модуль GSM для котла защищен кодом авторизации, с помощью которого допустимо дистанционное изменение температуры на обогревателе.
• Во время работы электрических котлов контроллер проследит за скачками напряжения и подаст сигнал тревоги в случае резкого уменьшения мощности.

Внешний вид и комплектация

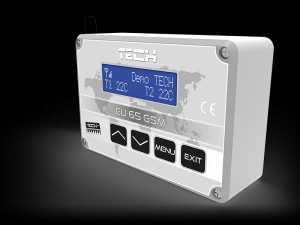

Конструкция оснащена ЖК-дисплеем с подсветкой, извещающим о рабочем состоянии сигнала GSM устройства.

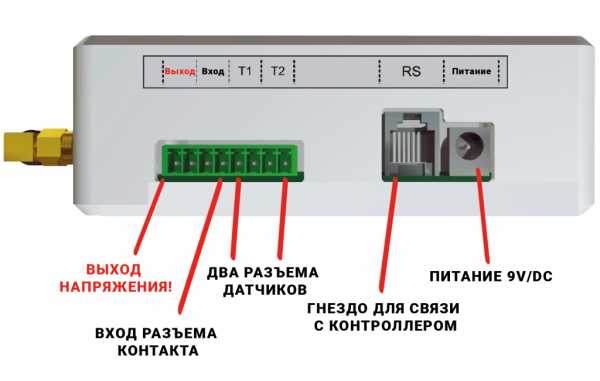

На нижнем блоке расположены по два температурных и контактных входа, работающих независимо, применяющихся в любой конфигурации, например: как сигнализация в котельной, независимо от поступления электричества.

Когда датчик температуры ввода достигает максимума или минимума, модуль автоматически посылает текстовое сообщение с соответствующей информацией.

Функции

• Сотрудничество с контроллерами, поддерживающими связь RS
• Контроль температурных датчиков и сообщений SMS
• SMS сигнализации или входящие уведомления
• Заданное значение температуры предварительного изменения в котле центрального отопления с мобильного телефона по сети мобильной связи GSM
• Защита модуля GSM контроллера котла кодом авторизации

Оборудование

• AC/DC кабель питания
• Два температурных датчика
• RS разветвитель
• Кабель связи RS для подключения к контроллеру котла
• Приемопередатчик GSM сеть антенны

Техническая спецификация

• Монтаж: внутренний, вертикальная стена
• Потребляемая мощность: 240 В
• Выходное напряжение: 240 В, регулируется
  выходной ток: 16A макс
• Максимальная мощность подключения: 3500 Вт
• Связи: 4-х полосный GSM
• Соединение SIM карты: 1 порт/слот: имеет гнездо для вставки стандартной карты
• Настройки/Управление: SMS приложение для Android и IOS
• Управление ON/OFF: SMS, вызов и автоматическое подчинение температуры и графика
• Планирование: Да
• Резервная батарея: конденсатор для предупреждения по SMS в случае сбоя питания. Емкость 2-3 минуты, в зависимости от силы сигнала, необходимой для отправки SMS даже при сбоях электричества
• GSM антенна: Интегрированная
• Безопасность: Ограничение разрешенного перечня первичного пользователя
• Количество пользователей: 5 максимально
• Датчик температуры при условии числа основных точек: максимум 4
• SIM требования к формату: Standard/Mini SIM
• Совместимость с любым оператором мобильной связи
• Располагает автоматическим режимом работы путем приведения в действие температуры, позволяя контролировать некоторые приборы нагрева или охлаждения. Программирование задается в определенных диапазонах температур.
• Имеет оперативный вызов экономии, изменит штепсель ON/OFF после приема вызова от авторизованного пользователя.
• Автоматически синхронизирует время

Цели:

• обеспечить дистанционное управление отопительной системы и электричества
• запланированный переход к малой мощности режима работы, с тем, чтобы удаленно экономить топливо
• контроль температуры в доме с помощью мобильного телефона
• управление мощностью питания.

Выбор модели зависит от площади помещений, типа котла и числа подсоединяемых датчиков.

Пример установки

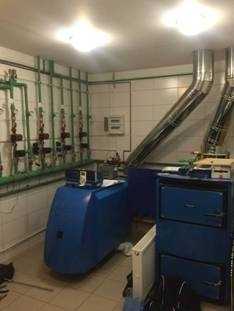

Котел Buderus Logano G225 установлен с системой управления Logamatic 4211, в том числе модуль котла ЗМ 422. Котельная имеет дополнительный котел на твердое топливо для резервного копирования системы.

Отопление и горячее водоснабжение работают в автоматическом режиме, но так как нет возможности контролировать температуру в доме удаленно – расход электроэнергии и топлива большой. В связи с этим клиент решил установить систему котла дистанционного управления:

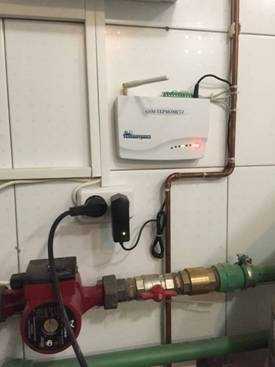

1. Выбираем место в котельной для установки GSM-термометра, проводим монтаж на стене и подключение к источнику питания.
2. Отключаем котел
3. Проводим демонтаж крышки системы управления котлом

1. Соединяем нормально замкнутые контакты реле выхода GSM модуля для котла к клеммам WF1-3 модуля ZM 442
2. На блоке управления котла в настройках отопительного контура уровня обслуживания, отрегулировать цепь постоянной температуры нагрева (скажем, 65 ° C). В ночь настройки режима установить – «отключено». В сервисном меню, введите режим работы контакта WF, как 1-3, то есть, включить внешний запрос переключателя в режим дня.
3. Используя эту схему, ведем от ZM 442 соединительные клеммы, подключенные к замкнутому контакту реле устройства – когда мощность GSM-термометра выключена или когда он неисправен, релейный контакт замкнут, ГВС работает при температуре, установленной на ZM 442.
4. В нормальном режиме работы, схема модуля переключается по команде от GSM. В этом случае нагревательный контур и контур ГВС управляются одним ЗМ 442 модулем, а когда нагрев выключен, подогрев тоже отключен в системе горячего водоснабжения.
5. Учитывая, что система управления Logamatic 4211 имеет модульную конструкцию, дополнительная конструкция FM442, отвечающая за контур ГВС, может быть добавлен к системе. В этом случае, ЗМ 442 будет контролировать не только отопительный контур. Это означает, что горячая вода будет подаваться все время.
6. В существующей конфигурации системы дистанционного управления, возможно подключение циркуляционного насоса отопительного контура через реле контакта GSM модуля. В данном случае цель состояла в том, чтобы перевести всю систему в рабочий режим низкого энергопотребления на период, когда жители отсутствуют в доме и восстановить нормальный режим до того, как домовладельцы прибывают.
7. Сборка завершена. Система готова к настройке.
8. Установите SIM- карту в контроллер, отключив пин-код.
9. Далее – настроить GSM термометр: в будни + 7 ° C, перед праздниками и выходными, когда планируется посетить дом, установка теплового контроля изменяется с телефона пользователя с помощью IOS или Android APP формы Telemetrica до + 23.

myaquahouse.ru

Пеллетный котел Kiturami (Китурами) || domkotel.ru

Что делать если нет подключения магистрального газа? Установить пеллетный котел. Он работает на пеллетных гранулах, которые изготавливают из древесных опилок. Котел полностью автоматический, помимо отопления в нем есть контур горячего водоснабжения (ГВС).

Их эксплуатация проста, т.к. она сводится к засыпке пеллет в бункер (раз в несколько дней) и периодическому вытряхиванию зольного ящика. В пеллетном котле Китурами предусмотрена автоматическая очистка как устройства от золы, так и от спекания некачественных пеллет – образованию «коржей». Все это попадает в 2 зольных ящика с удобным доступом.

 ПРЕИМУЩЕСТВА ПЕЛЛЕТНОГО КОТЛА КИТУРАМИ:

• Опциональный GSM модуль управления котлом (9500 р.).
• Компактные размеры.
• Не зависим от качества и размера пеллет.
• Изготовлен из качественной стали.
• Комнатный блок управления.
• Наличие контура ГВС расширяет варианты по установке при необходимости дополнительного оборудования для получения горячей воды, что позволяет сэкономить.
• Высокий КПД – до 96 %.
• Отапливаемая площадь от 60 до 600 м2.
• Автоматическая очистка турбулизаторов и теплообменника.
• Вся зола попадает в 2 зольных ящика, удобно расположенных за дверцей.
• Автоматическое отключение работы котла при открытии дверцы.
• Все механизмы скрыты за корпусом.
• Комнатный пульт управления.
• Компактные размеры подойдут для самых небольших котельных.
• Потребление электричества не более 82 Вт/час. Потребляемая электроэнергия при розжиге (4 мин) до 320 Вт/час.
• Наличие встроенного дымососа позволяет сэкономить на дымоходе.
• Температура дымогазов не более 130^оС.
• Режим «отсутствие» – поддерживает температуру в системе отопления +8^о С и не дает дому замерзнуть.
• 3-х ходовой теплообменник – максимальная теплопередача горения.
• Горелка факельного типа.
• Автоматическое включение при понижении температуры и отключение при достижении установленного значения в помещении или температуры теплоносителя.
• Авторозжиг за 30 секунд керамическим ТЭНом японской фирмы FKK.

• Система противопожарной безопасности.

Пеллеты Вы можете приобрести у нас.
