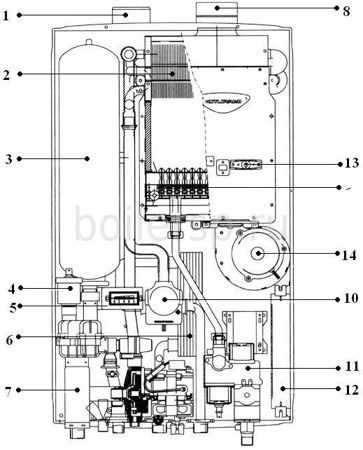

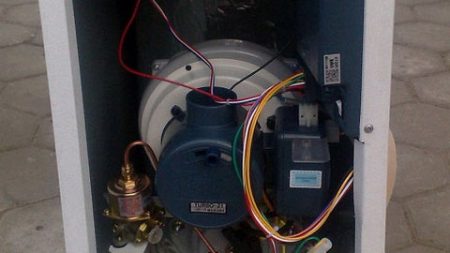

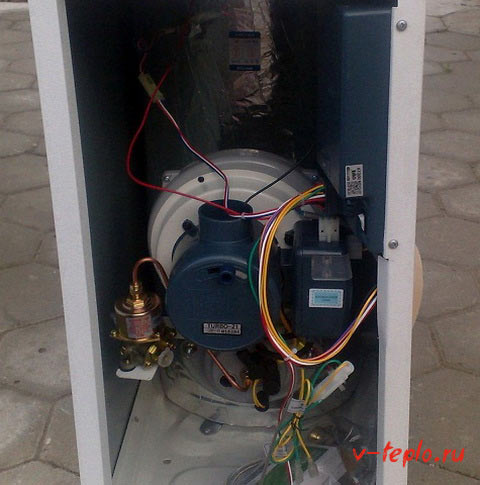

WORLD 5000







1. Воздухозабор
2. Теплообменник (первичный)
3. Расширительный бак
4. Воздушный клапан
5. Манометр
6. Теплообменник (вторичный)
7. Фильтр системы отопления и воздушно-водный сепаратор
8. Отверстие отвода продуктов сгорания
9. Горелка
10.Трёхходовой кран
11. Газовый клапан
12. Блок управления
13. Фотоэлемент контроля пламени
14. Вентилятор

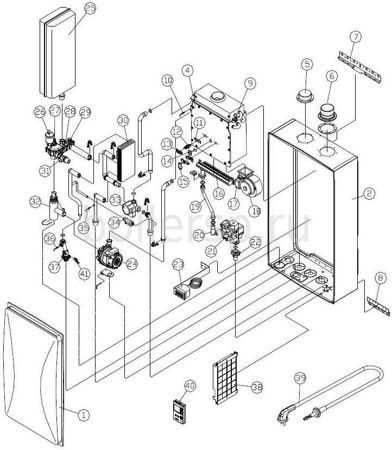

1 – Лицевая панель
2 – Боковая панель
4 – Основной теплообменник в сборе
5 – Воздухозаборная труба
6 – Выхлопная труба
7 – Крепежная планка (верхн.)

8 – Крепежная планка (нижн.)
9 – Датчик температуры (перегрев)
10 – Датчик контроля температуры
11 – Уплотнение электрода розжига
12 – Электрод розжига
13 – Скоба крепления электрода розжига
14 – Окно визуального контроля пламени
15 – Фотоэлемент контроля пламени

16 – Газовый коллектор с форсунками
17 – Трансформатор розжига
18 – Турбина
19 – Газовый патрубок
20 – Верхний порт газового клапана
21 – Газовый клапан
22 – Нижний порт газового клапана
23 – Манометр
24 – Циркуляционный насос
25 – Расширительный бак
26 – Воздухоотводчик
27 – Воздушный клапан
28 – Гидроузел
29 – Датчик протока

30 – Вторичный теплообменник
31 – Предохранительный клапан
32 – Воздушно-водяной сепаратор
33 – 3-х ходовой клапан
34 – Привод 3-х ходового клапана
35 – Датчик температуры ГВС
36 – Датчик холодной воды ГВС
37 – Патрубок

38 – Блок управления
39 – Кабель питания
40 – Комнатный термостат
41 – Датчик протока ГВС



Коды ошибок

Код самодиагностики

Характер неисправности

Электрическая вилка котла включена в электрическую розетку 220В/50Гц. При включении блока управления и нажатии на кнопку комнатного регулятора CTR-5700 – «ПИТАНИЕ», светодиоды на этих приборах не светятся, котел не включается.

1) Нет напряжения в электрической сети. Проверить наличие напряжения на клеммах электрической розетки. Для этого подключите исправный бытовой прибор (настольную лампу).

2) Бытовой прибор не работает, необходимо обратиться к электрику, который обслуживает Ваш дом.

3) Напряжение в электрической сети есть, котел не работает. Необходимо вызвать специалиста сервисной службы, обслуживающий Ваш котел.

Комнатный регулятор CTR-5700 работает в нормальном режиме, но приборы системы отопления холодные

1) Нет циркуляции теплоносителя в системе отопления. Закрыта запорная арматура на выходе теплоносителя из котла в систему отопления, или на входе в котел. Проверить и открыть запорную арматуру на входе и (или) выходе котла теплоносителя в систему отопления. Проверить работу циркуляционного насоса.

2) Если циркуляционный насос не работает, или проблема осталась не решенной, необходимо вызвать специалиста сервисной службы, обслуживающий Ваш котел.

01/02/03

1) Нет розжига пламени. Топливо не поступает в горелку. Закрыта запорная арматура на топливопроводе котла. Открыть запорную арматуру. Выполнить перезапуск котла.

2) Нет розжига пламени. Проверить газовый фильтр. Если газовый фильтр не пропускает топливо, необходимо вызвать специалиста сервисной службы, обслуживающий Ваш котел.

3) После розжига происходит аварийное отключение автоматики котла. Проверить жалюзи и другие отверстия, отвечающие за свободный вход воздуха в горелку. Проверить свободный выход продуктов сгорания из котла в дымоход. При необходимости, устранить препятствия свободного доступа воздуха в горелку и свободного выхода продуктов сгорания из котла. Выполнить «перезапуск котла».

4) Если проблема осталась, необходимо вызвать специалиста сервисной службы, обслуживающий Ваш котел.

04

1) Сигнал датчика температуры воды не поступает на приборы котла (блок управления и комнатный терморегулятор CTR-5700). Неисправный датчик температуры воды, или нарушена электрическая цепь между датчиком и приборами котла.

2) Необходимо отключить котел и вызвать специалиста сервисной службы, обслуживающий Ваш котел.

14

1) Перебой в датчике температуры выхода ГВС. Соединение датчика с дефектом, датчик с дефектом.

2) Необходимо отключить котел и вызвать специалиста сервисной службы, обслуживающий Ваш котел.

34

1) Перебой в датчике температуры входа ГВС. Соединение датчика с дефектом, датчик с дефектом.

2) Необходимо отключить котел и вызвать специалиста сервисной службы, обслуживающий Ваш котел.

05

1) Сигнал датчика перегрева воды не поступает на приборы котла (блок управления и комнатный терморегулятор CTR-5700). Не исправный датчик перегрева воды, или нарушена электрическая цепь между датчиком и приборами котла.

2) Необходимо отключить котел и вызвать специалиста сервисной службы, обслуживающий Ваш котел.

07

1) Низкое или высокое количество оборотов вентилятора вследствие попадания в его корпус посторонних предметов.

2) Высокое количество оборотов вытяжного и воздушного вентилятора может быть вызвано сильным давлением ветра на дымовую трубу. Если это происходит часто, обратитесь к специалистам для корректировки положения дымовой трубы.

3) Следует удалить конденсат из участков изгибов дымовой трубы.

4) Необходимо отключить котел и вызвать специалиста сервисной службы, обслуживающий Ваш котел.

08

1) Комнатный регулятор CTR-5700 не обеспечивает стабильную связь с блоком управления котла. Длина проводов, соединяющих этот прибор с блоком управления котла, превышает рекомендуемую длину (более 10 ). Или на Комнатный регулятор CTR-5700 влияет генерация внешних источников, находящихся в непосредственной близости от прибора, или его проводов. Проверить устойчивость работы котла, отключив временно Комнатный регулятор CTR-5700. Если котел начал работать устойчиво, необходимо переставить Комнатный регулятор CTR-5700 на другое место, или определить источник генерации и устранить его влияние на прибор.

2) Необходимо вызвать специалиста сервисной службы, обслуживающий Ваш котел, если этот код продолжает высвечиваться на дисплее.

95

1) Уровень воды (теплоносителя) в котле ниже нормы. Проверить наличие воды (теплоносителя) в котле. Проверить утечку воды (теплоносителя) в системе отопления. Проверить в закрытой системе отопления давление воды (теплоносителя). Проверить исправное состояние воздушного автоматического клапана, установленного на трубопроводе подачи теплоносителя в систему отопления.

2) Если выполнение этих рекомендаций не восстановило работу котла, необходимо вызвать специалиста сервисной службы, обслуживающий Ваш котел.

96

1) Температура воды (теплоносителя) в котле выше допустимой нормы (92°С – 97°С). Работает циркуляционный насос в аварийном режиме. Необходимо дождаться понижения температуры воды (теплоносителя), выполнить перезапуск котла.

2) Если выполнение этих рекомендаций не восстановило работу котла, необходимо вызвать специалиста сервисной службы, обслуживающий Ваш котел.

97

1) Утечка природного газа в районе горелки котла. Закрыть газовый кран перед котлом.

2) Вызвать специалиста сервисной службы, обслуживающий Ваш котел



Характер остановки котла. Устранение причины остановки котла.

Характер остановки котла

Устранение причин остановки котла

Не светится светодиод “Сеть” на блоке управления

1) Отсутствует электропитание. Проверить контрольной лампой наличие электропитания в розетке.

2) Проверить предохранитель на трансформаторе зажигания.

Светится светодиод “Низкий уровень воды” на блоке управления

1) В котле нет воды, или уровень воды ниже нормы.

2) Отсутствует контакт на красном проводе датчика низкого уровня воды, или на черном проводе корпуса котла.

Светится светодиод “Перегрев” на блоке управления

1) Нарушен порядок побуждения теплоносителя в системе отопления.

2) Неправильно отрегулирована запорная арматура на трубопроводе системы отопления.

3) Сетчатый фильтр не пропускает теплоноситель.

4) Не работает циркуляционный насос.

Светится светодиод “Безопасность” на блоке управления

1) Газ не поступает на горелку, или очень низкое давление газа.

2) Необходимо убедиться, что газовый кран находится в положении “Открыто”.

Насос работает длительное время, больше обычного. На блоке управления постоянно светится один из светодиодов, показывающих температуру воды в котле.

1) Нарушен порядок побуждения теплоносителя в системе отопления.

2) В системе отопления имеются воздушные пробки.

Горелка работает, но котел нагревается более длительное время, чем обычно.

1) Резко понизилось давление газа.

2) Засорился газовый фильтр.

Горелка включается, слышен характерный звук вибрации. При работе звук вибрации пропадает.

1) Сечение дымохода не обеспечивает нормальный выход продуктов сгорания.

После некоторого периода эксплуатации заметно снизилась эффективность работы котла, как в режиме отопления, так и в режиме горячего водоснабжения

1) Внутренняя поверхность теплообменника покрылась налетом от некачественной воды, или от грязи системы отопления. Необходима химическая очистка теплообменника котла, первого и второго контуров.





Если Вы не можете самостоятельно определить какая запчасть Kiturami WORLD 5000 Вам нужна (а это происходит в подавляющем большинстве случаев), то по Вашему запросу мы можем помочь Вам в поиске. От Вас требуется предоставить полное наименование модели котла Китурами и код ошибки Китурами WORLD 5000. Наши специалисты обладают достаточной квалификацией для подбора необходимой Вам запасной части Китурами в кратчайшие сроки, на основе полученной от Вас информации, в т.ч. на основании кода ошибок Kiturami WORLD 5000

boilersp.ru

Подключение оборудования к котлу Kiturami World 5000

___________________________________________________________________________

Монтаж дымохода

Подсоединение коаксиальной трубы и дымохода к газовому котлу Kiturami World 5000:

– Соединить части дымохода.

– После уплотнения соединений прокладкой, затянуть болты на хомутах.

– Подсоединить трубу, переходник аппарата, дымоход и уплотнить при помощи уплотнительной ленты (герметика) все соединения после сборки всех частей конструкции.

– После уплотнения соединить все переходные части дымохода.

– При сборке переходного колена правильно выполнить сборку коаксиальной трубы

– Герметизировать соединения полностью и затянуть соединительные болты на переходниках.

– Соблюдайте наклон трубы в 3-5 градусов чтобы конденсат не накапливался в трубе.

Для крышных терминалов:

– В случае наклонной крыши (25-50 градусов), расположите черепицу с перекрытием уже существующей черепицы.

– Отверстие в крыше должно соответствовать размеру дымохода, а пластиковый кожух, закрывающий отверстие в черепице, устанавливается перед окончательным монтажом дымохода через черепицу.

– Убедитесь, что пластиковый кожух подходит под наклон крыши и изнутри помещения выставьте вертикальное положение дымохода и надежно зафиксируйте.

– При монтаже на плоской крыше алюминиевый слив должен быть собран вместе с дымоходом.

– Вертикальный дымоход должен быть опущен на указанную величину и изолирующий материал на стыке (герметик) должен быть применен.

– Зафиксировать положение и обеспечить фиксацию в выбранном положении.

Подсоединение воды и газа к котлу Kiturami World 5000

Рис.2. Подключение

A – Возврат центрального отопления, B – Вход горячей воды, C – Выход горячей воды, D – Подача центрального отопления, Е – Вход газа, F – Воздушно-водный сепаратор / фильтр отопления и клапан дренажа, G – Клапан заполнения водой

Подключение газа:

– Убедитесь, что подсоединение соответствует маркировке на котле и данным на упаковке, в соответствующем типе используемого газа в стране, где будет эксплуатироваться данный котел.

– Трубопровод поставки газа должен быть создан и отмерен в согласии с определенными юридическими требованиями и в соответствии с максимальной мощностью котла; Вы должны также удостовериться, что клапан отключения – правильный размер и что это связанный правильно.

– Проверьте, что поставляемый газ соответствует типу газа, для которого был разработан котел (см. пластину данных, расположенную на приборе непосредственно).

– Также важно проверить, чтобы давление газа (метан или LPG) который будет подаваться на котел, соответствовало техническим требованиям. При недостаточном давлении газа мощность котла падает и приводит к неудобствам в использовании.

Подключение воды:

– На иллюстрации 2 указаны места подключения воды и газа. Смотрите на схему подключения.

– Давление воды не должно быть больше 3bar; Если это значение больше – установите понижающий клапан установленный.

– Для расчета размера труб и батарей в системе отопления, надо рассчитать коэффициент требуемого тепла как показано на графике циркуляционного насоса.

Подключение слива:

– Удлините шланг от предохранительного клапана и соедините с отверстием слива.

– Предостережение – не храните вещи под котлом или рядом с сливом.

Подключение проводов:

– Оборудование работает при AC 220V ~ 230V/ 50Hz.

– Работы по электромонтажу проводит только квалифицированный специалист.

– Убедитесь в наличии заземления.

– При подключении электропроводки убедитесь в правильном выполнении требований по ведению монтажа.

– При отсутствии заземления на розетке и вилке устройства, проведите заземление отдельно.

– Подключение к сети (розетка) должно быть на расстоянии не меньше 30 см от котла.

– Розетка электропитания должна быть на расстоянии не менее 30 мм от котла

– Заземление должно быть вкопано не меньше чем 30 см в землю.

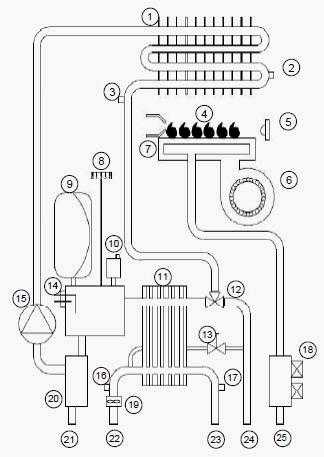

Рис.3. Диаграмма водного контура газового котла Китурами

1. Главный теплообменник, 2. Концевой выключатель, 3. Температура нагрева контактного датчика, 4. Гребенка, 5. Индикатор пламени (фотодатчик), 6. Фен, 7. Розжиг, 8. Измеритель давления, 9. Расширительный бачок, 10. Автоматический воздушный клапан, 11. Теплообменник ГВС, 12. Трёхпутевой пневмораспределитель, 13. Нагревательный вентиль, 14.Датчик уровня горячей воды, 15. Циркуляционный насос, 16. Температурный датчик ГВС на входе, 17. Температурный датчик ГВС на выходе, 18. Газовый клапан, 19. Датчик ГВС, 20. Нагревающий фильтр, 21. Нагреватель обратного соединения, 22. Впускной патрубок водопроводной воды, 23. Выпускной патрубок горячей воды, 24. Теплоподвод, 25. Впускной патрубок газа
