Клапан терморегулятора danfoss – принцип работы, модели, установка, цена

• нажимной штифт
• кольцевое уплотнение
• сальник
• дросселирующий цилиндр
• уплотнение
• возвратная пружина
• сопло
• корпус

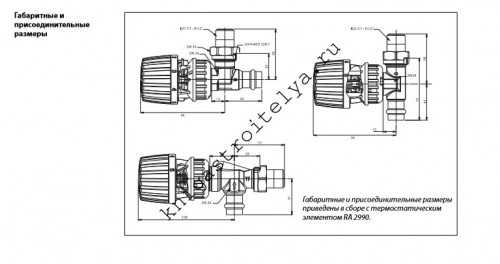

Термостатический регулятор радиаторной батареи имеет в своем основании две составляющих: универсальный термоэлемент типа RA и терморегулирующий клапан с возможностью предварительной настройки. Клапан и термостатический элемент заказываются отдельно от регулятора радиаторной батареи.

Компания «Данфосс» позаботилась о простоте и удобстве монтажа своей продукции. Термостатический элемент и клапан достаточно легко скрепляются при помощи клеммного соединения, которое вместе с блокировочным винтом под шестигранник, обеспечивает надежное и прочное соединение этих деталей. Сальниковое уплотнение терморегулятора при монтаже клапана может быть заменено без остановки и слива воды с системы отопления.

Материалы, которые контактируют с проводником тепла

Из данных приведенных в таблице мы видим, что наши приборы состоят из материалов, способных противостоять коррозии, а следовательно, продлить срок службы клапана.

Ориентировочная стоимость

Клапаны RA-N и RА-NCX – достаточно дорогие приборы, которые будут по карману зажиточным гражданам. Тем не менее, их качество, как и другой продукции Danfoss,  стоит того, чтобы заплатить за них немножко дороже, нежели за аналогичные приборы более низкого качества, которые практически наверняка будут служить меньше по времени.

Вот примерные цены на некоторые модели описанной в статье продукции на рынке России:

Как видите, представленные здесь товары действительно стоят недешево. Но будьте уверены, их качество действительно стоит того, чтобы заплатить за них немного дороже.

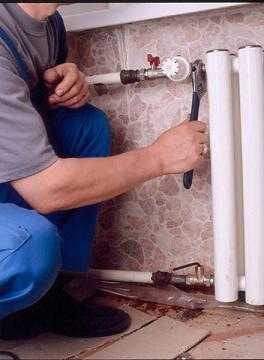

Видео:Монтаж радиаторного клапана Danfoss RA-N с предварительной настройкой

Материал для скачивания

Термостатические элементы серии RA

Клапаны терморегулятора c предварительной настройкой RA-N и RА-NCX

Паспорт Danfoss клапан терморегулирующий с предварительной настройкой RA-N, RA-NCX

knigastroitelya.ru

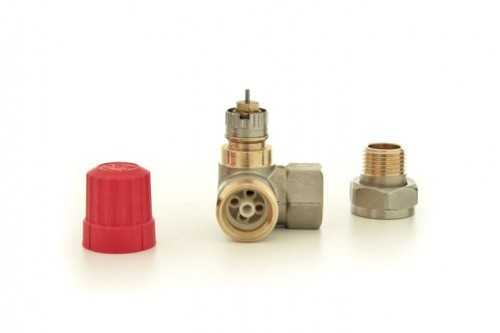

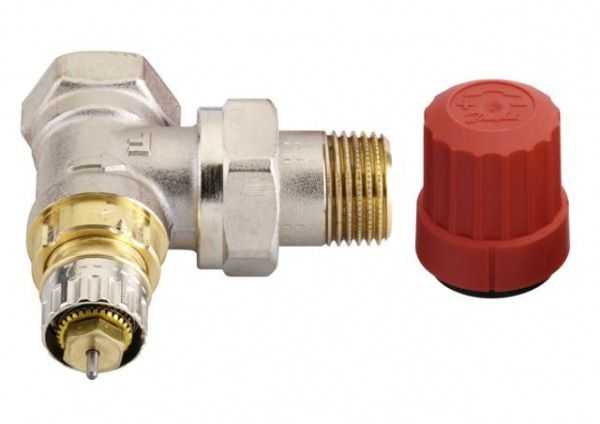

Клапаны терморегулятора RA-N

Благодаря современным конструктивным решениям, использованию авторских разработок компания смогла создать конкурентоспособные модели клапанов терморегуляторов RA-N. Они обладают рядом отличительных особенностей и преимуществом перед аналогами на мировом рынке теплотехники.

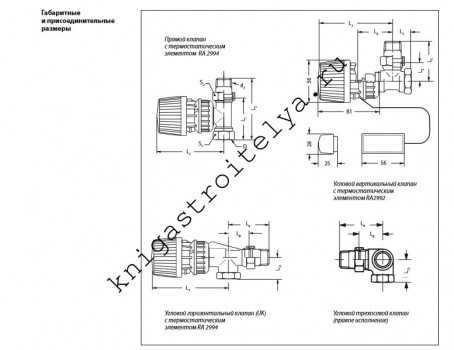

Устройство и варианты исполнения клапанов RA-N.

Клапаны RA-N характеризуются также устройством монтажной (предварительной) настройки пропускной способности. С целью идентификации их защитные колпачки окрашиваются в красный цвет.

Производители предлагают клапаны RA-N с Ду от 10 мм до 25 мм с внешней/внутренней резьбой в различных вариантах: прямые, угловые в вертикальном/горизонтальном исполнении, угловые 3-х осевые (право и левосторонние).

Угловые горизонтальные, 3-х осевые клапаны этого типа применяются при установке термостатических элементов со встроенными датчиками. Эти модификации используются также в условиях прокладывания снизу трубопроводов, подводящих теплоноситель к радиаторам.

Клапан терморегулятора RA-N со штуцером для прессового соединения особенности устройства, сферы применения.

В чем преимущества использования клапанов терморегулятора RA-N?

2. Удобство, точность, простота монтажной (предварительной) настройки клапанов на требуемую пропускную способность (гидравлическое сопротивление) без применения каких-либо инструментов. Она осуществляется с помощью изменения площади его проходного сечения, а не путем трудоемкого выбора калиброванного отверстия. При необходимости технические возможности позволяют также блокировать предварительную настройку.

3. Высокие эксплуатационные характеристики:
• повышенное сопротивление засорению, обусловленное способом настройки
• тихий режим работы, соответствующий санитарным нормам уровня шума. Это достигается благодаря разработке компании по применению успокоителя потока, значительно снижающего его турбулентность при больших перепадах давления
• исключение проблем протекания из-за отсутствия резиновых уплотнителей, которые быстро приходят в негодность
• долговечность эксплуатации при максимально высоких температурных параметрах теплоносителя.

termo-danfoss.blogspot.com

Клапана Данфосс (Danfoss): балансировочные, обратные, электромагнитные

Данфосс – датская компания, занимающаяся производством трубопроводной арматуры бытового и промышленного назначения. Фирма поставляет на рынок задвижки, вентиля и клапаны, о которых мы поговорим в данной статье.

Клапаны Данфосс

В материал представлен обзор модельного ряда продукции Данфосс, рассмотрены типоразмеры и технические характеристики наиболее распространенных моделей и приведены рекомендации по их выбору.

Cодержание статьи

Разновидности балансировочных клапанов от Данфосс

В ассортименте продукции датской компании, являющейся одним из лидеров мирового сантехнического рынка, представлены следующие виды клапанов:

Балансировочный клапан представляет собой разновидность дросселирующей трубопроводной арматуры, посредством которой регулируется расчетное давление либо температура циркулирующей по трубам рабочей среды. Данфосс производит три серии таких клапанов, отличающихся между собой способом управления.

Клапан Danfoss ASV-I

Рассмотрим линейку балансировочных клапанов автоматического типа:

1. ASV-I – предназначен для перекрытия рабочей среды либо регулирования ее расхода путем изменения сечения пропускного отверстия арматуры. Выпускается в диаметрах 15-40 мм, может использоваться в системах с рабочим давлением до 16 Бар и температурой до 120 градусов.
2. ASV-M – запорный клапан для установки на подающем контуре трубопровода отопления либо водоснабжения. В качестве регулирующей арматуры не используется. Типоразмеры и эксплуатационный режим идентичен серии ASV-I.
3. ASV-P – регулирующая арматура для поддержки постоянного перепада давления в системах эксплуатирующихся в переменном гидравлическом режиме. Чаще всего используется на стояках в двухтрубных отопительных системах. Клапан имеет дренажный краник для слива рабочей среды. Может поддерживать перепады давления до 10 кПа.
4. ASV-PV – балансировочный клапан, используется с целью управления системами с постоянным перепадом давления, расход рабочей среды в которых колеблется в диапазоне 0-100%. Может настраиваться на перепад давления от 5 до 25 КПа. Широко применяется в системах теплого пола. Выпускается в диаметрах 15-65 мм.

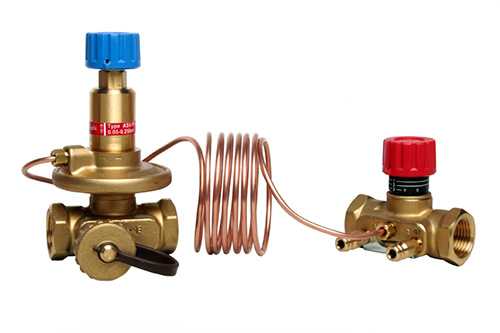

Клапан Danfoss ASV-I и ASV-PV

Арматуру автоматического типа необходимо применять попарно: на подающем трубопроводе устанавливается запорный, а на трубе обратки – регулировочный клапан. Таким образом система разделяется на независимые по параметру рабочего давления зоны, которые можно запускать в эксплуатацию поэтапно.

В отличие от автоматических аналогов, в которые встроен регулятор перепада давления, ручные клапана не могут настраиваться на определенный диапазон гидравлического сопротивления. Они работаю как вентиль – пропускная способность задается посредством фиксации запорного элемента арматуры в заданном положении. Чаще всего изделия ручного типа используются как замена дросселирующих диафрагм либо в системах, где для ограничения расхода циркулирующей среды мощности автоматических конструкций недостаточно.

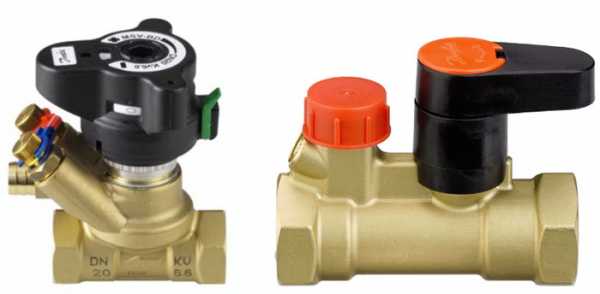

Ручные клапаны серии MSV

Ассортимент ручной балансировочной арматуры от Danfoss состоит из следующих серий клапанов:

1. MSV-BD – линейка, состоящая из устройств объединяющих в себе функциональные возможности балансировочного клапана и шарового крана. Арматура позволяет полностью перекрыть рабочий поток и выполнить регулировку давления рабочей среды. Устанавливается в системах отопления, водоснабжения, ГВС и вентиляции. Выпускается в диаметрах 15-20 мм, максимальное давление – 2.5 Бар, температура – до 130 градусов.
2. MSV-S – запорный клапан, предназначенный для парного использования с моделями MSV-BD. Имеет аналогичные типоразмеры и эксплуатационный режим.
3. USV-I – арматура, объединяющая функционального запорных и регулирующих гидравлическое сопротивление клапанов. Корпус выполняется из латуни и комплектуется ниппелем для подключения измерительных приборов и дренажным краном для слива рабочей среды. Диапазон диаметров – от 15 до 50 мм, максимальное рабочее давление – 16 Бар, температура – 120⁰. Предназначен для систем с расходом не более 16 м³/ч.

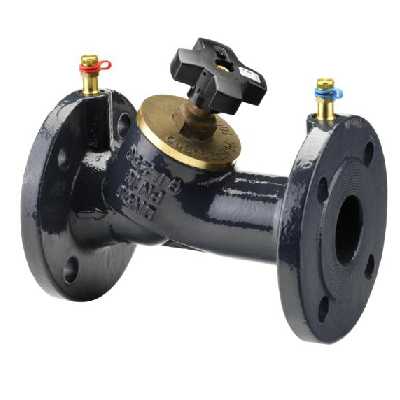

4. MSV-F2 – крупногабаритный фланцевый вентиль балансировочного типа. Выпускается в диаметрах 50-150 мм, может выдерживать давление до 25 Бар. Устанавливается на центральных трубопроводах отопления и водоснабжения для обеспечения требуемого потокораспределения в системе.

В отдельную подгруппу можно отнести арматуру комбинированного типа серии Danfoss AB-QM. В линейку входят конструкции двух типоразмеров: изделия в диапазоне диаметров 15-32 мм выпускаются в муфтовом исполнении, в диаметрах 125-250 мм – во фланцевом.

Фланцевые клапан Danfoss AB-QM

Это запорная арматура вентильного типа, которая в стандартной комплектации управляются в ручном режиме. Однако на корпусе предусмотрен присоединительный фланцевый крепеж под установку термогидравлического либо электрического привода, после монтажа которого арматура получает функцию регулирующего клапана.

Клапан Данфосс серии MSV-BD (видео)

Терморегулирующие клапаны

Термостатический клапан предназначен для установки в системы центрального отопления. Он в автоматическом режиме выполняет контроль за расходом теплоносителя, что позволяет поддерживать температуру в помещении на заданном уровне.

Принцип работы такой арматуры достаточно прост – на встроенном термостате (чаще всего он выполнен в виде пластиковой головки) предусмотрено несколько температурных режимов. Датчик, установленный к примеру на 20 градусов, при повышении температуры в комнате выше допустимой перекрывает подачу теплоносителя в радиатор. Когда температура опускается к уровню 18-19 градусов затворный элемент открывается и циркуляция возобновляется. Данный алгоритм циклично повторяется так, чтобы в помещении держалась заданная температура в 20⁰.

В ассортименте компании Danfoss терморегулирующий клапан представлен в двух исполнениях: серия RA-N – для двухтрубных систем отопления и RA-G – для однотрубных систем. Арматура предназначена для подключения к металлическим трубопроводам из меди и нержавеющей стали посредством опрессовочной гильзы.

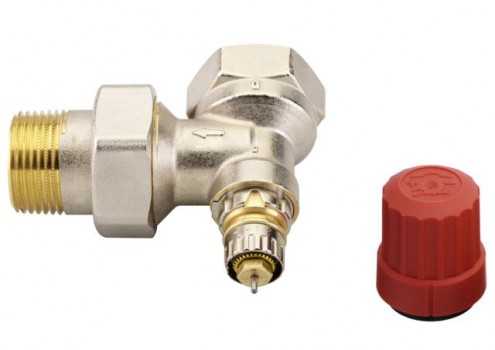

Угловой терморегулирующий клапан RA-N

Термостатический клапан серии RA-N выпускается в диаметрах 10-25 мм. Корпус, в зависимости от модели, может быть прямым, угловым либо трехосевым (с левым либо правым исполнением). Арматура рассчитана на эксплуатацию в системах с давлением до 10 Бар и температурой рабочей среды до 120⁰.

В линейке RA-G представлены изделия диаметром 15-25 мм в прямом и угловом корпусе. В однотрубных системах они устанавливаются на замыкающих участках (байпасах). Рабочее давление – до 15 Бар. Арматура также подлежит использованию в системах теплого пола.

Также вы можете подробнее прочитать про конструкцию термостатических смесительных клапанов и вентилей.

Соленоидные клапаны

Соленоидный, он же электромагнитный клапан, имеет крайне обширную сферу применения. Такие конструкции устанавливаются на трубопроводы транспортирующие воду, химически нейтральные жидкости, воздух, пар и нефтепродукты с целью автоматического регулирование проходящего по трубопроводу объема рабочей среды.

В ассортименте фирмы Danfoss представлено свыше 11 линеек соленоидной арматуры, основными из которых являются:

1. EV210B – универсальные клапана двухпозиционного типа в корпусе из латуни. Выпускаются в диаметре 1.5-25 мм с муфтовым крепежом стандарта ISO 228/1, также представлена модификация с резьбой типа NPT. Могут эксплуатироваться в системах с давлением до 30 Бар и температурой до 50 градусов.
2. EV220В – фланцевый двухпозиционный клапан для промышленных трубопроводов с высокой пропускной способность. Изготавливается в чугунном корпусе диаметром 65-100 мм. Рабочее давление до 10 Бар, температура до 90⁰.
3. EV224B – муфтовая двухпозиционная арматура для трубопроводов с высоким давлением (в том числе пневмосистем). Рассчитана на давление до 50 Бар, максимальная температура 60⁰. Диаметры 15-25 мм.

Все вышеуказанные модели арматуры производятся в двух вариантах исполнения – нормально открытые и нормально закрытые. Отличия между ними заключаются в положении запорного элемента при отсутствии подачи питания на электромагнитный привод.

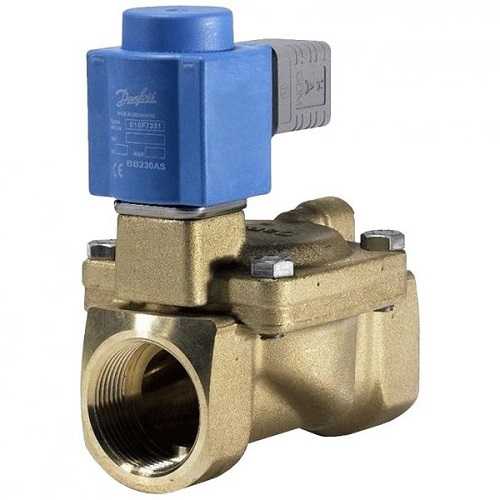

Клапан EV220В

Помимо балансировочных и соленоидных конструкций компания Dafnoss поставляет следующие виды трубопроводной арматуры:

• обратный клапан: серии NVD – фланцевый и 635Е – межфланцевый, также в ассортименте присутствует муфтовые обратный клапан серии 601 для бытовых трубопроводов;
• шаровой кран: линейки BVR-C кран спускной, BVR – кран муфтовый и BVR-F – аналог с накидной гайкой типа американка;
• задвижки поворотные дискового типа серий VFY – с механическим редуктором, VFY-WA – задвижки с электроприводом и VFY-WH – задвижки с рычажным приводом.

Также вы можете подробнее почитать про фланцевые задвижки, их разновидности и принцип работы.

Другие похожие статьи по теме:

trubypro.ru

Какие бывают клапаны радиаторных терморегуляторов DANFOSS?

Регулирующие клапаны радиаторных терморегуляторов RА подразделяются на два типа: RА-N (для двухтрубных насосных систем отопления) и RА-G (для однотрубных насосных и двухтрубных гравитационных систем) 1).Клапан RА-N — клапан повышенного гидравличе-ского сопротивления с предварительной монтажной настройкой его предельной пропускной способности. Клапаны выпускают условным диаметром от 10 до 25 мм, прямые и угловые, никелированные. В номенклатуре компании «Данфосс» есть модификация клапана Ду = 15 мм RA-NCX с хромированным корпусом, который обычно применяется совместно с термоэлементами RAX в хромированном или цветном исполнении.

Клапаны RA-NCX используются в редких случаях, а клапаны RA-N Ду = 10 и 25 мм вообще не находят в России практического применения, поэтому они в настоящем пособии не представлены. Угловой горизонтальный и трехосевой клапаны используются, когда необходимо применить термостатический элемент со встроенным датчиком и трубопроводы, подводящие теплоноситель к отопительному прибору, прокладываются снизу. В номенклатуре компании «Данфосс» также имеется кла-пан RA-N Ду = 15 мм с патрубком для прессового соединения с медной трубой ø15х1 мм, который применяется в горизонтальных поквартирных системах отопления.Техническая информация по клапанам RA-N Ду  = 10 и 25 мм, RA-NCX и RA-N Ду = 15 мм для прессового соединения представлена в каталоге VD.53.P17.50 «Радиаторные термо-регуляторы и трубопроводная арматура для систем водяного отопления».Клапаны RА-N поставляются с красным защитным колпачком.

Основное преимущество клапанов Danfoss типа RA-N — удобство и точность настройки на требуемое гидравлическое сопротивление (пропускную способность). В клапанах, выпускаемых другими производителями, настройка подразумевает количество оборотов специального инструмента от положения «закрыто». При этом невозможно определить величину настройки визуально без нарушения существующего положения устройства. Она тоже не будет точной, так как неясно, сколько оборотов, например 3 или 3 ¼  . Наличие специального инструмента усложняет наладочные работы.

Внешне одина-ковые клапаны различных компаний имеют разные фиксированные настройки. При монтаже строители часто их путают и в дальнейшем не могут наладить систему отопления. Некоторые компании предлагают делать настройку не на терморе-гуляторе, а на запорном клапане, меняя количество оборотов его штока. Это неудобно, так как ведет к удорожанию работ и снижению точности настройки.

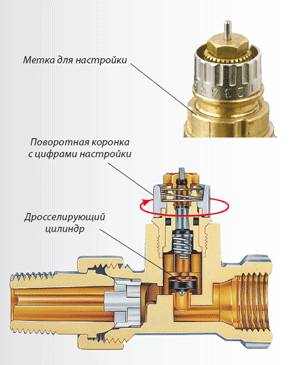

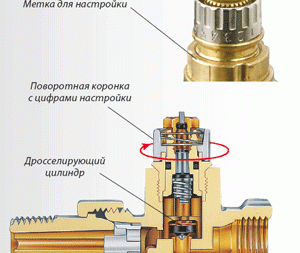

Устройство предварительной настройки представляет собой дросселирующий цилиндр, связанный с поворотной коронкой. Различные положения коронки и цилиндра соответствуют определенным значениям пропускной способности клапана терморегулятора. На коронке обозначены циф-ровые индексы положений настроечного элемента. Индексы настройки должны быть определены в ходе гидравлического расчета системы отопления и выставлены против сверления на корпусе клапана при выполнении монтажно-наладочных работ. Настройка производится без применения какого-либо инструмента.

Настроечное устройство скрывается под термостатическим элементом и при его блокировке оказывается недоступным для случайной перенастройки.В случае возможного засорения клапана при малых значениях предварительной настройки достаточно повернуть настроечную коронку до положения «N» (полностью открыт), и клапан промывается водой. После чего настройка возвра-щается в первоначальное положение.Значения предварительной настройки хорошо видны на коронке (легко настроить либо проконтролировать правильность проведенной настройки). Каждый клапан имеет 14 фиксированных настроечных значений (настройки от 1 до 7, N и шесть промежуточных положений).

RА-G — клапан пониженного гидравлическогосопротивления без устройства для ограничения его пропускнойспособности. Клапаны производятся условным диаметромот 15 до 25 мм с никелированным корпусом. Они также бывают прямые и угловые. В пособии не представлены клапа-ны RA-G Ду = 25 мм, так как не находят в России практического применения. Техническая информация по ним представленав каталоге VD.53.P17.50 «Радиаторные терморегуляторы и трубо-проводная арматура для систем водяного отопления». Клапаны RА-G поставляются с серым защитным колпачком. Клапаны RA-N и RA-G присоединяются к отопительным приборам с помощью резьбовых хвостовиков с накидной гайкой,а с трубопроводом — через муфтовый штуцер.

При необходимости в системах отопления может использоваться специальная версия клапанов RA-N — c наружной присоединительной резьбой или со штуцером для прессового соединения с медной трубой ø15х1 мм. Многие российские заводы производят отопительные приборы со встроенными клапанами терморегуляторов компании «Данфосс». Среди них московский завод «Сантехпром», выпускающий биметаллический радиатор «Сантехпром-БМН Авто» и конвекторы с кожухом серии «Сантехпром Авто»; ОАО «Механический завод» (г. Санкт-Петербург) — стальной панельный радиатор типа «Конрад-Термо»; завод «Радиатор» (г. Кимры) — стальной трубчатый радиатор типа «РС» и др. Конвекторы и стальные радиаторы оснащаются клапанами терморегуляторов как для двухтрубных, так и для однотрубных систем отопления.

Другие приборы со встроенными терморегуляторами предназначены только для двухтрубных систем. Клапаны терморегуляторов компании «Данфосс», встроенные в конструкцию отопительного прибора, по своему внутреннему устройству и гидравлическим характеристикам, как правило, сходны с клапанами отдельно устанавливаемых терморегуляторов RA-N и RA-G. Технические характеристики российских отопительных приборов с терморегуляторами приведены в паспортах заводов-изготовителей отопительного оборудования, в соответствующих материалах ООО «Данфосс», а также включены в базу данных программы «Данфосс С.О.» для расчета систем отопления на персональных компьютерах.

Основное преимущество клапанов Danfoss типа RA-G — высокая пропускная способность (RA-G Ду = 20 мм имеетKv =2,06 м3/ч при Хр = 2 °С). Это важно в однотрубных системах отопления для достижения оптимальных значений коэффициента затекания теплоносителя из стояка в отопительный прибор. Высокая пропускная способность получена за счет большой площади седла клапана и увеличенного рабочего хода штока (больше 30% при применении термостатического элемента с газоконденсатным заполнением по сравнению с термостатами, заполненными жидкостью). Данные клапаны —единственные с такой пропускной способностью, имеющие европейский сертификат качества EN215. Это связано с их способностью герметично перекрывать расход теплоносителя через отопительный прибор при превышении температуры в помещении на 2 °С больше расчетной. Кроме того, клапан представляет уникальную возможность с точки зрения обслуживания: его седло и конус, если потребуется, могут быть полностью заменены на месте (без демонтажа клапана).

danfoss.biz.ua

Клапаны

Однако наличие разных видов систем отопления, диаметров подводящих к радиатору труб предполагает производство совместимых со всеми этими параметрами различных типов клапанов.

Исходя из этого требования мировой бренд «Danfoss» предлагает линейки регулирующих клапанов RA-G, RA-N, RA-NCX.

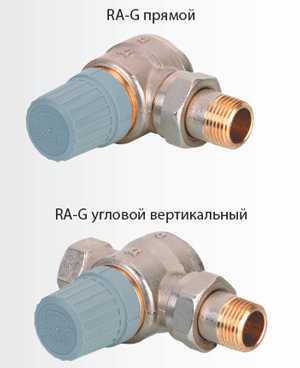

Клапаны терморегулятора RA-G.

Линейка клапанов RA-G с идентификаторами-колпачками серого цвета отличается повышенной пропускной способностью, которая особенно важна для однотрубных систем. Этот показатель обеспечивает поступление теплоносителя в достаточном объеме для прогревания помещения, снижение риска его засорения из-за минимальных параметров проходного сечения.

Эти модели способны регулировать температурный режим в солидном диапазоне (0°С – 26°С). Они отличаются высокой прочностью, которая при максимальной температуре 120 °С позволяет выдерживать рабочее давление 16 бар, исключая опасность аварии. Отличительной особенностью этой серии клапанов является также высокая прочность, позволяющая выдержать рабочее давление 16 бар при максимальных 120°С.

К неизменным достоинствам клапанов терморегулятора RA-G относится высокое качество применяемых материалов при изготовлении регулирующих компонентов. Этот тип клапанов совместим со всеми термостатическими элементами серии RA.

Подробнее о клапанах терморегулятора серии RA-G Вы можете узнать из статьи клапаны терморегулятора RA-G.

Клапаны терморегулятора RA-N.

Благодаря окрашиванию защитных колпачков в красный цвет их можно легко отличить от клапанов из других серий. Наряду с традиционным прямым, угловым исполнением для вертикальной и горизонтальной установки этот тип устройств обогатился также угловыми трехосевыми лево и правосторонними моделями. Это расширяет возможности монтажа при различных пространственных условиях.

Кроме устройств, имеющих стандартный внешний вид, конструктивные решения, имеется также модификация RA-N Ду = 15, располагающая патрубком (штуцером), с помощью которого осуществляется прессовое соединение с медными трубами. Она особенно популярна при необходимости монтажа клапанов терморегуляторов в двухтрубных системах отопления горизонтального исполнения.

К преимуществам использования клапанов термостата RA-N следует отнести как качественные параметры их изготовления, удобство монтажа, так и высокие эксплуатационные характеристики.

Подробнее о клапанах терморегулятора серии RA-N Вы можете узнать из статьи клапаны терморегулятора RA-N.

Клапаны терморегулятора RA-N и RA-NCX.

Корпуса регулирующих клапанов RA-N и RA-NCX от бренда «Danfoss» изготовлены из латуни. Внешнее отличие между ними заключается в материале их покрытия (RA-N – никель, RA-NCX – хром). Обе эти модификации идентифицируются с помощью защитных колпачков красного цвета.

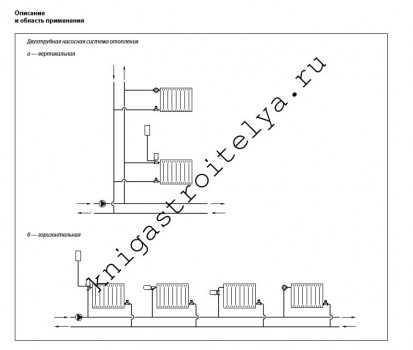

Сфера применения клапанов терморегуляторов RA-N и RA-NCX – насосные водяные двухтрубные системы отопления в горизонтальном/ вертикальном исполнении. Эти модели характеризуются отличными показателями предварительной настройки пропускной способности, а также ее надежной защитой от несанкционированного изменения параметров.

Подробнее о клапанах терморегулятора серии RA-N и RA-NCX Вы можете узнать из статьи клапаны терморегулятора RA-N и RA-NCX.

termo-danfoss.blogspot.com

danfoss – Радиаторные регуляторы Danfoss

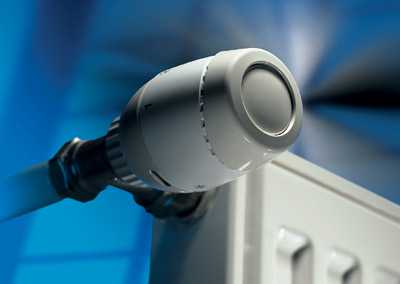

Радиаторный терморегулятор – это устройство для индивидуального регулирования температуры воздуха в отапливаемом помещении и поддержания ее на постоянном уровне, установленным потребителем для себя.

Терморегулятор содействует максимальному использованию дополнительных источников теплопоступлений в помещение от бытовой техники, инсоляции (тепла от солнечного освещения), тепла людей и т.п., уменьшая тем самым потребление системой отопления тепловой энергии. В результате, терморегулятор создает тепловой комфорт в помещении при минимуме потребления тепловой энергии.

Это экономит деньги на оплату за тепло (при условии организованного учета тепла или наличия собственного газового котла), а также защищает окружающую среду за счет сокращения выбросов в атмосферу продуктов сгорания топлива в источнике тепла (котле). В соединении с другими средствами комплексного автоматического регулирования системой отопления, радиаторные терморегуляторы Данфосс обеспечивают среднегодовую экономию тепловой энергии на отопление зданий не менее чем 20%.

Согласно требованиям к строительным нормам (п.3.12 изменения в СНиП 2.04.05-91 “Отопление, вентиляция и кондиционирование”, а также п.5.27 ДБН В.2.2-15-2005 “Жилые здания”) использование автоматических терморегуляторов является обязательным на подводках к отопительным устройствам систем водяного отопления при проектировании новых и реконструкции существующих строений, которые присоединены к системам централизованного теплоснабжения, автономным котельным или индивидуальным котлам. Эта нормативное требование согласуется со стандартом Европейского Союза (EN 15232:2007) как обязательный минимальный уровень автоматического оснащения системы отопления здания любого предназначения.

Конструктивно радиаторные терморегуляторы состоят из двух частей:

• термостатического клапана;
• термостатического элемента (сенсора)

Основным элементом сенсора является сильфон с рабочим веществом. Он изменяет свой объем в зависимости от изменения температуры воздуха в помещении. Эти изменения передаются на шток термостатического клапана и регулируют подачу теплоносителя в отопительное устройство, т.е. изменяют его мощность. Регулирование терморегулятором мощности отопительного прибора осуществляется как в меньшую, так и в большую сторону. Именно такое – промежуточное, а не полностью открытое положение штока расчитывается при гидравлических расчетах системы и характеризуется пропускной способностью терморегулятора k_v. При отсутствии сенсора на термостатическом клапане расход теплоносителя, который проходит через клапан, увеличивается и характеризуется максимальной пропускной способностью k_vs

Фирма Данфосс выпускает разнообразные сенсоры со встроенными датчиками, выносными датчиками или в виде устройства дистанционного управления, с кожухом для защиты от несанкционированного демонтажа или перенастройки, а также разного дизайна. Выбор модификации термостатического элемента осуществляют в зависимости от типа клапана, назначения здания, условий расположения терморегулятора, эстетических требований заказчика и т.д. Настройку сенсора осуществляют поворотом настроечной рукоятки. Температурная настройка стандартного сенсора находится в диапазоне от 5ти до 26 °С. При оснащении здания системой диспетчерского управления вместо сенсора используется термоэлектрический привод типа TWA. Сенсор и термоэлектрический привод могут объединяться с конструктивно различными термостатическими клапанами, которые установлены как на трубопроводах обвязки отопительных приборов, так и встроены в отопительные приборы. При этом сенсоры и приводы различаются способом их крепления на клапаны.

В конструкцию отопительных приборов могут быть встроены как термостатические клапаны фирмы Данфосс, так и клапаны других производителей. При этом к клапанам других производителей могут быть быть присоединяться адаптированные сенсоры фирмы Данфосс.

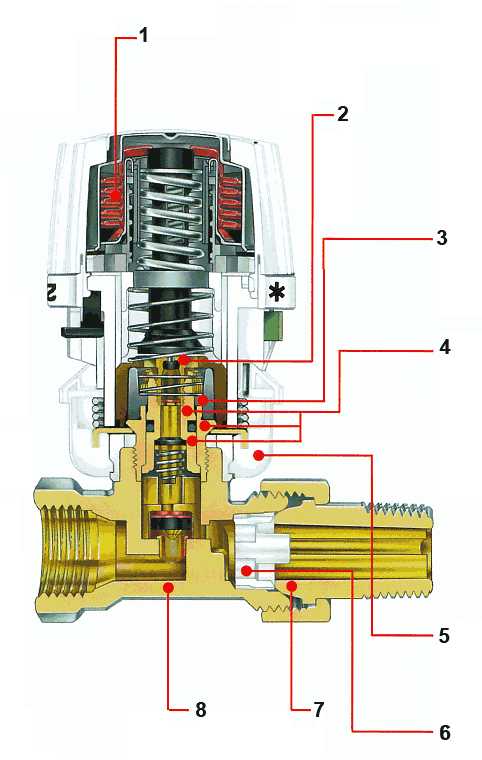

На схеме цифрами обозначены:

1. Газоконденсатный сильфон.
   Герметичный газоконденсатный сильфон “Данфосс” – это закрытая емкость, которая заполнена термочуствительным веществом и изготовлена с гофрированной подвижной внутренней поверхностью. Компания “Данфос” – единственный в мире производитель терморегуляторов, который имеет собственное производство сильфонов (все остальные поставщики терморегуляторов – закупают сильфоны). Собственное производство позволяет копании изготовлять терморегуляторы с уникальными характеристиками и полностью контролировать качество изделий.

   Кроме того “Данфосс” – единственный производитель сильфонов, который имеет технологию газоконденсатного заполнения (остальные производители используют в целях заполнителя либо жидкость, либо парафин). Использование в качестве термочувствительного элемента газа позволяет достигнуть скорости реакции на 30% выше, чем в терморегуляторах других систем и, соответственно, – более высокого комфорта в помещении и эффекта энергосбережения.

   Газоконденсатные сильфоны имеют и лучшие характеристики регулирования за счет наибольшего хода штока (на 30%) при отклонении температуры в помещении от настройки терморегулятора. Специальная конструкция дросселя клапана уменьшает вероятность загрязнения. Если все же такое произошло, то конструкция допускает очистку без использования специальных инструментов.

   Сильфоны “Данфосс” после заполнения газоконденсатной смесью запаивают, что обеспечивает их герметичность, в отличие от сильфонов с жидкостным или парафиновым заполнением. Кроме того, газоконденсатной смеси не присуще старение, что обеспечивает стойкую работу терморегулятора в течение всего срока эксплуатации. Количество рабочих циклов сильфонов радиаторных терморегуляторов “Данфос” – более 1 млн, что равнозначно работе приблизительно в течение 60 лет.

2. Сальник.
   Тонкий, но крепкий шток из нержавеющей стали обеспечивает мимниальное трение с кольцами уплотнения, минимальный гистерезис и защиту от “закипания”. При необходимости сальник может быть заменен под давлением теплоносителя без специального инструмента.
3. Предварительная (монтажная) настройка
   Предварительная настройка клапана “Данфосс” типа RA-N легко осуществляется и лего считывается. Конструкция эта запатентована. При необходимости, предварительную настройку можно легко заблокировать.
4. Кран-букса.
   В клапанах “Данфосс” типа RA-N кран-букса может быть заменен под давлением теплоносителя с помощью специального инструмента, однако за всю историю эксплуатации терморегуляторов “Данфосс” в Украине, этот инструмент ни единого раза не понадобился.
5. Присоединительный механизм.
   Термостатические элементы монтируются на корпус клапана без использования какого-либо инструмента.
6. Успокоитель потока.
   Обеспечивает наилучшие характеристики по уровню шума (самый тихий клапан!), а также – стабильные характеристика гидравлического сопротивления клапана.
7. Уплотнение сфера-конус.
   Обеспечивает долговечность и надежность эксплуатации даже при высокой температуре теплоносителя, без протекания и быстро стареющей резиновой прокладки. Допускает многократный демонтаж клапана без повреждения.
8. Корпус клапана.
   Способ изготовления корпуса – горячая штамповка и обработка латуни, что позволяет избежать возникновение неплотных прилеганий или трещин. Идеально гладкая внутренняя поверхность на всем пути теплоносителя защищает от возникновения отложений. Материал – корпуса латунь, в которой не вымывается цинк (как в оцинковке), не возникает коррозия, которая долговечна (рассчитано на более чем 40 лет эксплуатации в отечественных условиях).

danfoss.biz.ua

Клапаны терморегуляторов

Регулирующие клапаны терморегуляторов подразделяются на:

• клапаны для двухтрубной насосной системы отопления типа RA-N повышенного сопротивления с устройством монтажной настройки их пропускной способности для выполнения гидравлической балансировки трубопроводной системы;
• клапаны повышенной пропускной способности типа RA-G для насосной однотрубной или двухтрубной гравитационной системы отопления.

Какие бывают клапаны радиаторных терморегуляторов DANFOSS?
